ETT51B - Cuisinière électrique VEDETTE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ETT51B VEDETTE au format PDF.
| Type d'appareil | Cuisinière électrique |
| Type de plaque | Vitrocéramique ou radiante |
| Nombre de foyers | 4 |
| Fonction four | Électrique |
| Sécurité enfant | Oui |
| Matériau de la surface | Vitrocéramique |
| Nettoyage | Facile, surface lisse |
| Consommation électrique | Non précisé |
| Dimensions | Standard |
| Installation | Fixation murale ou encastrement |
| Entretien | Recommandé régulièrement |
| Accessoires fournis | Non précisé |
| Fonctionnement des plaques | Radiants et halogènes possibles |
| Conseils d'utilisation | Inclus dans la notice |
| Branchement électrique | Non précisé |
FOIRE AUX QUESTIONS - ETT51B VEDETTE
Questions des utilisateurs sur ETT51B VEDETTE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière électrique au format PDF gratuitement ! Retrouvez votre notice ETT51B - VEDETTE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ETT51B de la marque VEDETTE.
MODE D'EMPLOI ETT51B VEDETTE
- Recommendation pour l'utilisation des foyerés et des plaques. p. 2
- Recommendation pour l'utilisation du four . . . p. 2
- Fonctionnement des foyers radiants et halogènes p. 2
- Conseils pour l'utilisation des foyers radiants et halogènes. p. 2
- Fonctionnement des plaques fonte 3
- Conseils pour l'utilisation des plaques fonte . . . p. 3
- Fonctionnement du four. p. 3
- Sécurité infant . p. 3
La casserolie. p. 4 - Entretien général. p. 4
Nettoyage du four. p. 5 - Interventions réalisables par l'utilisateur. 6
POUR L'INSTALLATEUR
- Conditions règlementaires d'installation. 7

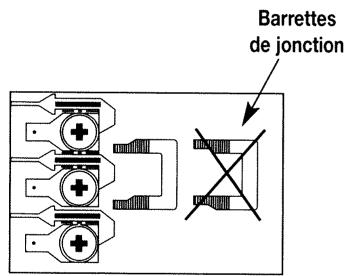

Raccordement electrique. p. 7 - Branchement de l'appareil. p. 7
- Quelques conseils et astuces. p. 8
ServiceAprès-Vente p.8
Fenndennemdesfoyers radiansa hologenes
LES FOYERS RADIANTS sont constitués de résistances chauffantes boudinées, de forme circulaire ou autre.
LES FOYERS HALOGENES sont constitués de lampes contenant un gaz halogène régénérant un fil de tungstène à haute température ; ces lampes sont entourées d'une résistance chauffante circulaire.
Tous les foyers sont de type à "limueur de température"; la puissance du foyer sera limitée si la température dépasse la valeur admissible pour le dessus vitrocéramique.
Les commandes de puissance sont affectees à chaque foyer. Elles permettent 6 allures de chauffe; "zéro" (0) est la position arrêt; "six" (6) la position donnant la puissance la plus élevé.
Les voyants
Sur la vitrocéramique : si la température de surface dépasse une certaine limite, le témoin de chaleur résiduelle s'allume même après coupure du foyer radiant.
Soyez prudents car la zone de cuisson est encore chaude.
Sur le bandeau de commande : unvoyant s'allume lors de la mise en fonctionnement d 'UN foyer.
Counsels pour l'utilisation des lovers radiens et /ou hologenes
REMARQUES POUR CUISINER ECONOMI-QUEMENT SUR DES FOYERS RADIANTS ET HALOGENES

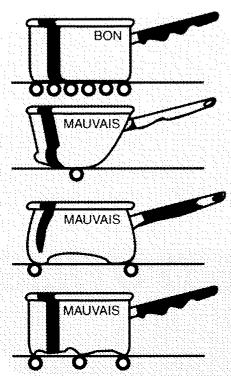

■ Les recipients doivent être concus pour la cuisine à l'électricité. Ils peuvent être en acier inoxydable à fond triple (sandwich acier, aluminium ou cuivre), en aluminium recouvert de teflon ou non, en matière céramique, en verre "vision", en tôle émaillee épaisse, ou en fonte (dans ce cas, choisissez plutôt un recipient à fond spécifique pour plaque vitrocéramique, ex : VITROBASE).
Il est important que le fond soit écais et bien plat pour être en contact avec toute la surface chauffante. Un recipient à fond creux ou bosselé donna de faibles performances avec des points chauds qui peuvent brûler et laissera plus facilement des traces métalliques sur la table.
Les performances les importantes et la garantie de qualite dans le temps sont offertes en utilisant des casseroles dont le diametre du fond correspond au dessin représentant chaque surface chauffante sur le dessus vitroceramique.
- Un recipient plus petit peut être utilisé, sans risque pour la table, mais des calories seront perdues. S'il est plus grand, le temps de chauffe sera plus long.
PRECAUTIONS D'UTILISATION
- La table chauffe à l'intérieur des zones délimités par la sérigraphie, au-dessus des éléments chauffants. La chaleur ne se disperse pratiquement pas autour de ces zones.
- L'utilisation de la table comme planche à découvert est à procrire.
- Les cuissons directes sur la plaque sont déconseillées. Ne posez pas d'objets en plastique sur la table encore chaude.
- Ne placez pas ou ne laisses pas un écipient émailé ou en aluminium, vide, sur une zone chauffante.
- N'employez jamais de feuille de papier d'aluminium, et ne placez pas de produits emballés sous aluminium directement sur la table pour les cuissons ; cela risquerait d'endommager définitivement votre apparéil.
- La table peut être rayée par des matériaux plus durs qu'elle, des grains de sable par exemple, apportés par des légumes et transportés par le fond des écipients.
- Les fonds d'ustensiles trop grossiers, peuvent retenir et transporter des matières qui provoqueront des taches sur la table.
- Evitez les projections de sucre et les débordements de sirop de sucre ou confiture, les enlever immédiatement car ils peuvent être à l'origine de minuscules éclats.
Attention :
- Ne regardez pas fixement un foyer halogène en fonctionnement.
- Le plan de cuisson en verre de votre cusinière ne doit pas être utilisé pour entrepriseser quoi que ce soit et notamment des recipients en matière plastique ou des feuilles d'aluminium sur la surface encore chaude.
- Si la surface est fêlée, déconnectez immédiatement l'appareil de la source d'alimentation pour éviter un risque de chic électrique. Avertissez votre installerateur. N'utilisez plus la table avant réparation.
Fonctionnement des plaques fonce
Il existe deux sortes de commandes de plaques :
Plaque fonte rapide à limiteur de température avec manettes de commande repérées de 0 à 6.
■ Plaque fonte rapide commandée par doseur d'énergie avec avec manettes de commande repérées de 0 à 11.
Avant la première utilisation, laissez chauffer les plaques à vide à l'allure maximale pendant 3 minutes pour durcir le revêtement.
REMARQUE: Unvoyant de mise sous tension s'allume dés qu'UNE plaque est en fonctionnement.

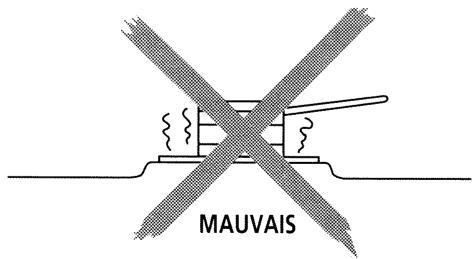

Conseils pour Publication des plaques fonce

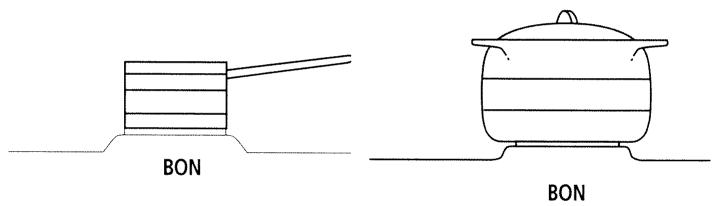

Utilisez des recipients à fond plat qui reposeront parfaîtrement sur la surface du foyer :
- en acier inoxydable avec fond épais ou sandwich,
en aluminium avec fond épais,
en acier émailé (tôle épaisse).
Adaptez la taille du écipient au besoin réel : le diamètre du fond du écipient doit être égal ou supérieur à celui du foyer utilisé. Utilisez un couvercle le plus souvent possible pour réduire les pertes par évaporation.
Lorsque vous préparation arrivé à ébullition, il est inutile de la laisseser bouillir à gross bouillons ; les alimentents ne cuisent pas plus vite. Ils cuiront moins sur puissance douce qui maintain une légère ébullition.
En coupant le courant avant la fin de cuisson, vous bénéficiez de la chaleur accumulée dans la plaque et réalisez ainsi des économies d'énergie.
Utilisez des recipients à fond sec pour éviter l'oxydation des plaques.
Fonctionnement du jour
PREMIÈRE UTILISATION :
Avant d'utiliser votre four pour la première fois, laissez-le chauffer à vide, porte fermée, pendant 15 minutes environ sur la position maxi. La laine minérale qui entoure la cavité du four peut dégager, au début, une odeur particulière due à sa composition. De même, vous constaterez peut-être un dégagement de fumée à la première chauffe du four.
CONSEILS DE CUISSON :
Le guide de cuisson de votre apparéil donne les indications nécessaires à la réalisation d'un certain nombre de mets choisis pâmi les plus courants. Avant d'effectuer une cuisson, consultez ce guide pourCHOISIR L'ALLURE DE CHAUFFE LA PLUS APPROPRIÉE, et le niveau des gradins à utiliser pour la casserolerie.
En arrêtant le four 5 à 10 minutes avant la fin de la cuisson, vous bénéficierez de la chaleur accumulée et réaliserez ainsi des économies d'énergie.
Sur le guide de cuisson, les positions de réglage du thermostat sont données à titre indicatif. Aussi afin d'éviter une production anormale de fumées pouvant résultat d'une
température excessive de cuisson, il y a lieu d'ajuster cette dernière en réglant le thermostat sur un chiffre plus faible.
RECOMMANDATIONS :
Assurez-vous que votre porte de four est bien fermée ; ceci afin que le joint d'étanchéité replissse correctement sa fonction.
- Les cuissons au four et au grilloir doivent être effectues couvercle de la cusinière ouvert pour faciliter l'évacuation des gaz chauds à l'arrière de la table de travail.
- Ne garnissez pas votre four de feuilles en aluminium. Sinon, il en résultatait une accumulation de chaleur qui influencerait désavantageusement le résultat de la cuisson et du rotissage et endommagerait l'émail.
- En fonctionnement, ne laissez pas la porte du four ouverte plus de 3 minutes afin d'eviter une température tropélevée des manéttes.
- La porte est chaude pendant le fonctionnement. Eloignez les jeunes enfants.
- Lors de son utilisation, l'appareil devient chaud. Il y a lieu de veiller à ne pas toucher les éléments chauffants situés à l'intérieur du four.

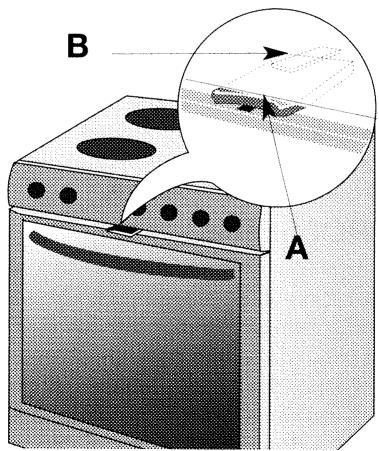

Sécurité infant (suvient modèle)
Vouvascezchoisi la sécurité infant :
1-Ouvrez la porte.
2 - Soulevez la butée B et poussez vers la droite le "client" A de la sécurité infant.
3 - Refermez votre porte et vérifie si votre système "sécurité infant" est bien enclenché : la porte du four ne peut alors s'ouvrir qu'en appuyant en même temps sur le réseau A de sécurité.
You voulez neutraliser la sécurité infant :
1-Ouvrez la porte.
2 - Soulevez la butée B et poussez vers la gauche le "cliquet" A de la sécurité enfant.
3 - Refermez votre porte et vérifie qu'elle s'ouvre sans appuyer sur le "cliquet" de la sécurité.
Un dispositif complémentaire de protection permettant d'éviter le contact avec la porte du four est disponible auprès du Service Àpres-Vente constructeur. Ce dispositif devrait être mis en place en cas de présence eventuelle de jeunes enfants.
La cosseroletie
Certains modèles d'accessoires ci-dessous sont spécifiées à certains apparéils.

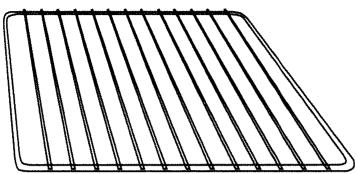

GRILLE PLATE
La grille plate peut être utilisée pour supporter tous les plats et moulées contenant des alimentés à cuir ou à gratiner, ainsi que les grillades.
PLAT LECHEFRITE MULTI-USAGES (suvant modele)
Il sort de plat à gâteaux et dispose d'un rebord incliné. Il s'utilise pour la cuisson de pâtisseries telles que choux à la crème, meringues, madeleines, pâtes feuilletées...Inséré dans les gradins sous la grille, il recueilles les jus et les graisses des grillades. Il peut aussi être utilisé à demi rempli d'eau pour des cuissons au bain-marie.
Evitez demettre dans la lèchefrite des rôts ou des viandes car vous aurez automatiquement d'importantes projections sur les parois du four.
Ne jamais poser ce plat directement sur la sole, sauf en position GRIL.

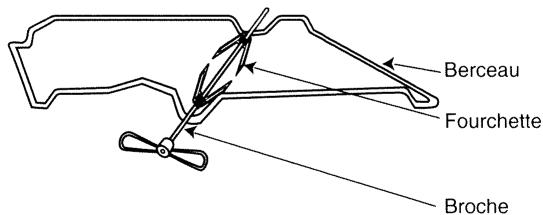

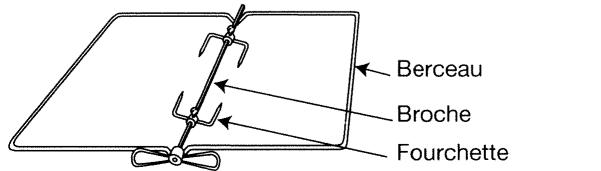

TOURNEBROCHE (suivant modele)
La ciisson au tournebroche est très pratique et permet d'obtenir, en particulier, des viandes savoureuses et régulièrement cuites.
Pour l'utiliser :
engagez le berceau de la broche au 3e gradin a partir du bas ;
- enfilez une des fourchettes sur la broche ; embrochez la pièce à rôtir ; enfilez la deuxième fourchette ; centrez et serrez en vissant les deux fourchettes ;
- placez la broche sur son berceau ;
poussez légèrement pour engager la pointe de la broche dans le carré d'entrainment situé au fond du four ;
- dispose le plat l'echefrite multi-usages au gradin inférieur pour recueillir les jus de cuisson.

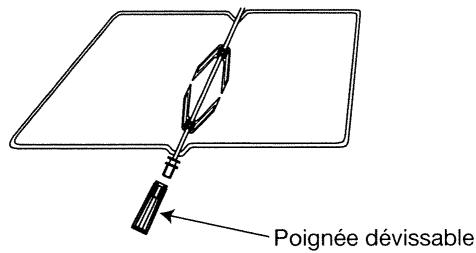

Dans le cas où la broche comporte une poignée isolante, retirez-la en la dévissant avant de referrer la porte.
PLAT CREUX (suivant modèle)
Il sert à recueiller le jus et les graisses de cuisson réalisées en grill fort ou grill pulsé (selon modele).
- Il peut être utilisé comme plat de cuisson en appropriant la taille du morceau à cuire (ex : une volaille avec les légumes autour ; à température modérée).
Evitez d'y metre des roits ou des viandes de petite talle et faisant à température élevé car vous aurez automatiquement d'importantes projections sur les parois du four.
Ne jamais poser ce plat directement sur la sole.

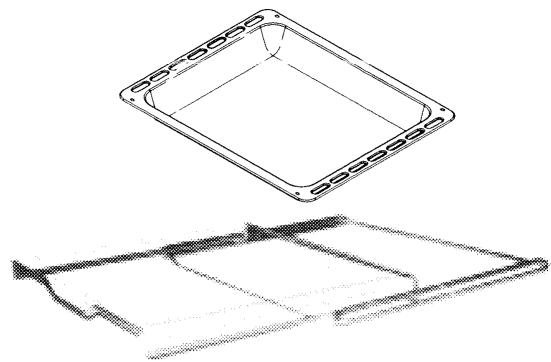

PLAT SORTANT SUR SYSTÉME COULISSANT (suivant modèle)
Equipe d'un plat à gâteaux, le système coulissant permet de sortir COMPLETEMENT le plat de l'enceinte du four de manière à pouvoir intervenir aisément en cours de cuisson. Ce système possède une sécurité anti-basculement lui permettant de supporter une charge de 5 kg uniformément répartie.
ATTENTION
Après une cisson ne prenez pas à main rue la cas-serolerie (grille, tournebroche, lèchefrite, berceau de tournebroche...)
Entretien general
Avant de procéder au nettoyage, laissez refroidir l'appareil et vérifie que toutes les manettes sont sur la position ARRET. De façon générale, les poudres abrasives et les épONGes métalliques sont à proscire.
CARROSSEIRE
Utilisez une éponge imbibée d'eau savonneuse, pour le dessus. Si nécessaire, après débordements, utilisez une crème à récurer du commerce, non abrasive, pour émail.. Faites briller avec un linge sec, ou moins avec une peau de chamois. Ne laissez pas séjourner sur l'émail des liquides acides (jus de citron, vinaigre...).
Avant d'ouvrir le couvercle, otez de celui-ci tous les produits dus à des débordements. Ne le refermez pas tant
que le dessus de la cuisine est encore chaud.
Pour les surfaces métalliques polies,utilisez les produits du commerce prévus pour l'entretien des métaux polis.
VITRE DE PORTE DE FOUR
Après une cuisson ayant provoqué des salissures, il est conseilé de nettoyer la vitre interieure avec de l'eau savonneuse.
MANETTES DE COMMANDES
Les manettes de commandes s'enlevent en les tirant vers soi, sauf contre-indication figurant sur l'appareil. En cas de difficultés, utilisez une pince en prénant soin de protégger la manette avec un chiffon.
Entretien general (suite)
PLAQUES FONTES
Les plaques chauffantes sont protégées par un revêtement noir, il faut donc éviter l'emploi de tout produit abrasif. Àpres chaque usage, essuyez-les avec un chiffon gras.
Maintenez-les bien sèches ou légarement graissées en cas de non utilisation prolongée. Si les plaques viennent à rouiller, enlevez la rouille (avec une toile émeri par exemple); et reconstitue le revêtement noir avec un produit rénovateur haute température que l'on trouve dans le commerce.
FOYERS RADIANTS ET HALOGENES
Procedez au nettoyage des que la table est refroidie à l'aide d'une crème douce (genre CIF ammoniacal) et d'un tampon spécial sanitaire (genre Scotch Brite sanitaire blanc). Rincez et essuyez avec un chiffon de papier sec et propre.
S'il y a eu débordement, retirez d'abord qui s'enlève facilement, puis au moyen d'un grattoir à lame de rasoir convena
blement inclinée, sans appuyer, detachez et retirez les parties les plus adhérentes. Detrempez ce qui reste puis procédez comme indiqué ci-contre.
Les poudres récurantes ainsi que la laine d'acier (genre VIM, BREF, AJAX), les éponges abrasives (genre Scotch Brite vert) ne doivent absolument pas être utilisées ; elles provoquent de fines rayures qui, ensuite, retiennent le tartre et les salissures.
N'employez pas de produits nettoyants pour four (genre DECAP-FOUR) ; ils sont caustiques et peuvent attaquer la vitrocéramique. Evitez d'utiliser un foyer s'il n'a pas ete nettoyé, sinon les salissures cuites a nouveau seront plus difficiles a eliminer au prochain nettoyage.
N'employez pas d'éponge sale ou d'éponge à vaisselle; elle risquerait de laisser sur le dessus un film d'eau chargée de détergent qui pourrait tacher la table.
Netovage du four
FOUR A EMAIL NORMAL
Nettoyez les parois avec un chiffon improugné d'eau savonneuse très chaude, afin d'enlever les taches de graisse. Nous vous recommendons d'effectuer ce nettoyage féquèment.
Lors d'un débordement important, essuyez-le si possible avec une éponge humide ou une brosse douce. Sinon, à l'aide d'une éponge ou d'un chiffon fortement imbibé d'eau chaude savonnexe ou d'un produit à récurer non abrasif (pour émail ou inox) couvrez les taches produites. Laissez séjourner pendant la nuit, les dépôts s'enlèveront ensuite très facilement.

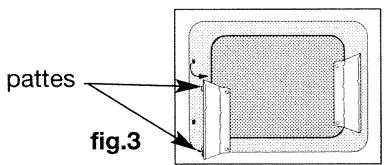

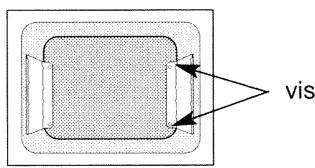

FOUR A EMAIL CATALYTIQUE (AUTODEGRAISSANT)
Comment fonctionne votre four autodégraisant :
Ce four, à nettoyage continu, est constitué de 3 parois recouvertes d'un émail spécial microporeux qui lui confère ses qualités autodégraissantes. Dans leur apparition, les souillures s'étaient et se diffusent largement sur la face de contact microporeuse. Elles se trouvent oxydées sur les deux faces et disparaisent progressivement. L'émail autodégraissant est rundout adaptable aux corps gras, mais pas du tout aux sucres; c'est pourquoi la sole, plus sujette aux débordements de sucre, n'est pas revêtue.
Conseils :
■ Nous vous recommendons fortement :
- de ne pas gratter ces parois avec unerosse métallique, des instruments pointus ou tranchants;
- de ne pas essayer de les nettoyer avec des produits à récuer.
Le four ne doit pas dégager de fumée. La cause principale de la fumée est une température de cuisson trop élevé d'ou éclaboussures. Dans ce cas, réduire la puissance du four.
Lors de la cuisson de grillades, des projections grasses importantes ont lieu sur les parois dont la temperature n'est
pas toujours suffisante pour que leur élimination s'effectue complètement pendant la cisson. Dans ce cas, après cisson, prolongez le chauffage du four pendant 20 à 30 minutes, à puissance maxi. S'il reste des traces, elles s'attenueront lors des cissons suivantes et l'on évite ainsi la production excessive de fumée.
Dans ces conditions de nettoyage, la porte est plus chaude qu'en usage normal ; éloignez les jeunes enfants.
FOUR A EMAIL PYROLYTIQUE
Comment fonctionne votre four pyrolytique :
Ce type de four nettoie par destruction à haute température les salissures qui proviennent des éclaboussures ou des débordements.
Les fumées dégagées sont rendues propres par leur passage sur un catalyseur. Il ne faut pas attendre que le four soit trop chargé de graisses pour effectuer ce nettoyage.
Recommendations :
Le nettoyage peut être effectué à n'importe quel moment et même la nuit (si l'on veut bénéficier du tarif "heures creuses") grâce au programmeur muni de la fonction départ différé (suivant modele).
ATTENTION : Pendant la pyrolyse, les surfaces peuvent开发商 plus chaudes qu'en usage normal et les enfants doivent'être éloignés.
En ouvrant la porte, après pyrolyse, on constate sur les parois du four le dépôt de quelques résidus blanchâtres. Lorsque le four est complètement refroidi, il suffit de passer une éponge humide pour les éliminer.
IMPORTANT: Quel que soit le type de four, n'entreposez jamais de produits inflammables (chiffons, papiers, produits d'entretien, notices etc.) dans le coffre à casserolerie de votre cuisinière ; vous risqueriez de provoquer un incendie dont nous ne saurions, enaucun cas,etre tenus pour responsables.
POURQUOI FAIRE UNE PYROLYSE :
Votre four fume lors d'un prechauffage ou fume enormement lors de cuissons.
Votre four degage une oedur a froid suite a differentes cissons (moutons, poissons, grillades...).
La pyrolyse n'est pas nécessaire après chaque cuisson, mais seulement si le degré de salissure le justifie.
QUAND FAIRE UNE PYROLYSE :
| CUISSONS PEU SALISSANTES | BISCUITS LÉGUMES PATISSERIES QUICHES, SOUFFLÉS... | CUISSONS SANS ECLABOUSSURES : UNE PYROLYSE N'EST PAS JUSTIFIEE |
| CUISSONS SALISSANTES | VIANDES, POISSONS (DANS UN PLAT) LEGUMES FARCIS | LA PYROLYSE PEUT SE JUSTIFIER TOUTES LES 3 CUISSONS |
| CUISSONS TRÉS SALISSANTES | GROSSES PIÉCES DE VIANDES A LA BROCHE | LA PYROLYSE PEUT SE FAIRE APRès UNE CUISSON DE CE TYPE, SI LESPROJECTIONS ONT ETE IMPORTANTES |
Netvoyage du four (suite)
CONSEILS :
Afin de limiter les projections excessives, vérifiez :
- la bonne position conseillée dans votre guide d'utilisation
laonnehauteurdegradin
laonne tempereature.
Si malgre tout, la grossse piece de viande provoque des projections et fumées, réduisez la température du thermostat.
Ne recouvre pas l'intérieur du four de papier aluminium pour economiser un nettoyage : en provoquant une surchauffe, vous endommageriez l'émail.
PRECAUTIONS AVANT DE DEBUTER LA PYROLYSE
Retirez tous les accessoires à l'intérieur du four, y compris la casserolerie.
Enlevez les débordements importants qui auraient pu se produit afin d'éviter le risque d'inflammation ou une production excessive de fumées.
Interventions réalisables par Kunitisanteur
PIEDS REGLABLES (suivant modele)
Certains appeareils possedent des pieds reglables à l'avant, qui permettent d'obtenir une assise correcte quel que soit le sol, par vissage ou devissage.
ATTENTION : débranche la cuisine avant toute intervention sur l'ampoule pour éviter tout risque de chic électrique et laissez refroidir si besoin l'appareil.
La lampe est accessible suivant modèle :
à l'arrière de l'appareil :
El est du type sphérique diamètre 45 mm, culot E 14 à vis, puissance 40 W.
Pour-retirer la lampe, il est nécessaire de démonter le capot arrière.

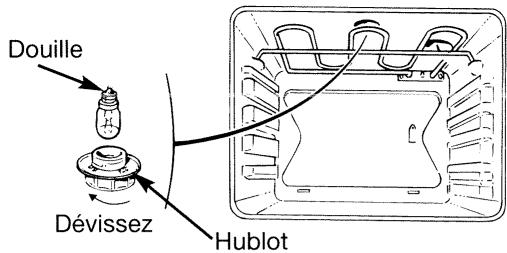

a l'intérieur du four :
L'ampoule se situe au plafond de la cavity de votre four.
- Tournez le hublot vers la gauche d'un quart de tour
- Dévissez l'ampoule dans le même sens.
\section*{Caracteristiques de l'ampoule :}
-15W
-220-240V\~
- 300^
-culot E 14 a vis.
- Changez l'ampoule puis remontez le hublot et rebranchez votre four.
Remarque: pour dévisser le hublot et la lampe, utilisez un gant de caoutchouc qui facilitera le démontage.
REEMPLACEMENT DES PAROIS
CATALYTIQUESE (suivant modèle) :
Lorsque les parois de votre four sont saturees, nous vous conseillons de les changer. Pour ce faire, proceder comme suit :
- Dévissez la vis maintenant la paroi arrêté de la cavité du four et retirez cette paroi (fig.1).
- Devissez les 2 vis maintainant chacune des parois laterales (fig.2). Retirez les parois en les faisant pivoterautour des pattes de maintien situées à l'avant de la cavité (fig.3).
- Pourmettre en place les nouvelles parois,procedez dans l'ordre inverse.
fig.1
fig.2
Conditions regelementaires d'installation
Ces cusinières ont ete conques pour etre utilisées par des particuliers dans un babitement d'habitation.
Les échauffements produits par son fonctionnement classent cette cuisine :
- en type X selon norme électrique EN 60.335.2.6 (incorporable).
Racordelementelectrique
CORDON D'ALIMENTATION NON LIVRE
Les apparèils sont livrés sans cordon.
Le raccordement au réseau s'effectue par un cable de type H 05 RRF et une prise de courant ou par l'intérimédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. Le fil de protection doit être relié aux bornes terre de l'appareil et de l'installation.
Avant le branchement, assurez-vous que les fils de l'installation électrique sont d'une section suffisante pour alimenter normalement la cuisine.
Utilissez un cable d'alimentation de section appropriée au branchement (en se conformant au tableau ci-contre). Si le cable est endommagé, il doit être remplace par un cable ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
Les appareils fixes compteant un cordon d'alimentation et une fiche de prise de courant doivent etre place des facon
Encastrement :
Cote de profondeur d'encastrement : 610 mm.
Voudevez impérativement respecter la cote de 30 mm entre le mur et l'appareil couvercle fermé.
Les meubles adjacents ne doivent pas etre plus hauts que la cuisineire.
que la fiche de prise de courant soit accessible.
Si l'isolement des conducteurs d'alimentation d'un apparéil destiné à être raccordé de façon permanente aux canalisations fixes peutvenir en contact avec des parties ayant un échauffement supérieur à 50 K, l' apparéil doit être connecté avec des connecteurs ayant une température appropriée.
SECTION NOMINALE DU CABLE SOUPLE D'ALIMENTATION (TYPE H 05 RRF) ET CALIBRE DES FUSIBLES A UTILISER SELON VOITRE APPAREIL
| BRANCHEMENT | MONOPHASE | TRIPHASE | BIPHASE | |
| Tension du réseau | 230 V~ | 3 ph + neutre | 2 ph + neutre | |
| 400 V~ | 400 V~ | |||
| Cuisinière tout électrique et vitro | *Section du câble | 3 x 6 mm | 5 x 1,5 mm2 | 4 x 2,5 mm2 |
| Fusible | 32 A | 16 A | 20 A | |
- En tenant compte du coefficient de simultanéité selon la norme EN 60 335.2.6.
NOTRE RESPONSABILITÉ NE SAURAIT ÉTRE ENGAGEE EN CAS D'ACCIDENT CONSÉCUTIF À UNE MISE À LA TERRE INEXISTANTE OU INCORRECTE
Bronchement de l'opporeil
ATTENTION! SUIVEZ ATTENTIVEMENT LES INSTRUCTIONS SUIVANTES AFIN D'ASSURER UN BON RACCORDEMENT. UN MAUVAIS BRANCHEMENT PEUT AMENER DES RISQUES D'ÉCHAUFFEMENT DANGEREUX AU Niveau DE VOTRE CABLE.

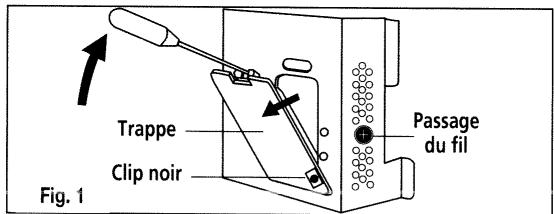

Ouvrez la trappe en plastique située en bas à droite du capot arrête.
Pour cela, enforcez un tournevis entre la tôle du capot et la trappe puis faites pivoter la trappe.(fig. 1).

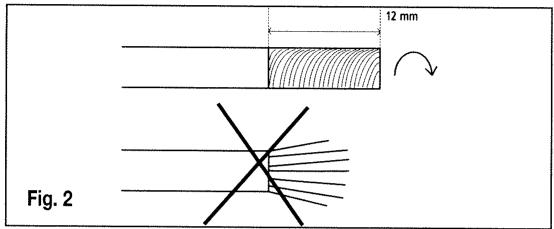

Dénudez chaque fil du cable d'alimentation sur 12 mm.
Torsadez soigneusement les brins (fig. 2).
Desserrez les vis du bornier
Introduire le cable d'alimentation par le cote du capot dans le serre-cable situé à droite du bornier. (Reportez-vous au tableau précédent pour le choix de la section du cable).
Retirez les barrettes de jonction situées sur la trappe en ontant le clip noir.
■ Les positionner dans le sens indiqué fig. 3

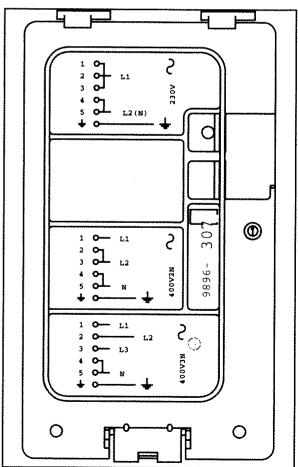

Se référer au schéma gravé sur la trappe fig.4 pourmettre en place la ou les barrette(s) de jonction.
Raccordez les fils du cable conformément au schéma de la trappe fig. 4 en fonction de votre alimentation.
Tous les brins des fils d'alimentation doivent être emprisonnés sous les vis.
Le fil de terre couleur vert-jaune doit être relié à la borne
Vissez à fond les vis du bornier et vérifiez le branchement en tirant sur chaque fil.
Fixez le cable au moyen du serre-cable situé à droite du bornier.
Replacez les barrettes de jonction inutilisées dans la trappe. Replacez le clip noir et reférerz la trappe.
Lors de la mise sous tension, si vous constatEZ une anomalie, vérifiez le bon raccordement et le positionnement des barrettes.
Fig. 3
Quelques conseils et astuces
Vou avz un doute sur le bon fonctionnement de vour appeareil, ceci ne signifie pasforcement qu'il y ait une panne. Dans tous les cas verifiez les points suivants :
VOUS CONSTATEZ QUE
- Voiture four ne chauffe pas.
- Notre four fume excessivement lors des cuissons ou vous constatéz un dégagement d'odeurs important.
Buees
Fêlures sur la surface vitrocéramique
Le nettoyage pyrolytique ne s'effectue pas. (Suvant modele).
Il est impossible d'ouvrir la porte. (modèle pyrolytique). - Notre apparéil neuf fait disjoncter.
- Traces sur la surface vitrocéramique.
- Le raccordement électriche est défectueux
-
Le sélecteur de température (thermostat) est en position 0.
-
Températures de cuisson tropées
- Degré de salissures important.
-
Produit de nettoyage sur les parois du four.
-
Plats humides ou très froids.
- Chute d'objets.
- Suite à un nettoyage pyro, la température du four est encore élevée.
- Sur les nouvelles installations électriques, les normes ont évolué.
- Le produit de nettoyage n'est pas adapté.
QUE FAUT-IL FAIRE?
Vérifiez le raccordement électric.
Positionnez votre thermostat sur la température de cuisson désirée.
- Verifiez que le minuteur ou le programmeur(suivant modèle) est sur la position manuelle (voir notice).
Baissez les températures de cissons de votre thermostat, indiquées à titre indicatif sur le guide de cissons.
- Procedez au nettoyage de votre four en rçinant le produit de nettoyage avec de l'eau.
Nota : Il est rappelé qu'il ne faut pas utiliser votre plat léchefrite multi-uses comme plat à rotir.
Pour des cuissons très humides (ex.: tomates farcies), il est conseilé de procéder à un préchauffage à température de cuisson ; ceci afin d'éviter les condensations sur les surfaces vitrées froides.
- Déconnectez immédiatement l'appareil de la source d'alimentation.
-
N'utilisez plus la table. Avertissez votre installateurs.
-
Verifiez le raccordement electrique.
- Verifiez que la porte est bien fermée .
- Vérifiez la position du sélecteur.
-
N'arrêtez pas la pyro en cours.
-
Dans tous les cas votre cuisinière doit être sous tension.
Lors d'un nettoyage pyrolytique, la porte est condamnée ; on ne pourra ouvrir celle-ci que lorsque la temperture du four sera inférieure à 275^ - Testez votre appareil en l'utilisant seul.
- Vérifiez le raccordement électrique.
Voir la notice, chapitre nettoyage.
Dans tous les cas, si votre intervention n'est pas suffisante, contactez sans attendre le Service Avec-Vente.
ServiceAprès-Venté
Tout depannage doit etre effectu par un technicien qualifie. Seuls les concessionnaires et distributeurs de voire marque :
- connaissent parfaitement le matériel,
appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
- possèdent et utilisent exclusivement les pièces d'origine.
Lorsque you alertez le service entretien de your Distributeur, donnez-lui la referece complte de yote appareil (esignation commerciaie, type et numero de series); ces renseignements figurent sur la plaquette signaletique visible, porte ouverte, dans le coffre de appareil ou a I'arriere de I'appareil (selon modèle).
Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.
Ces cuinieres ont ete concues pour etre utilisées par des particuliers dans un lieu d'habitation.
Veuillez consulter cette notice et le guide d'utilisation joint avant d'installer et d'utiliser votre cuisinière.
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter toutes modifications de leurs caractéristiques liées à l'évolution technique.
Ces cuisinières sont destinées exclusively à la cuisson des boissons et denrées alimentaires.
Les ciussons doivent etre réalisées sous voitre surveillance
Ces produits ne contiennentaucun composantà base d'amiente.
