ST 705114 - Détecteur de mouvements STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements
Marque	Steinel
Modèle	ST 705114
Technologie	Radio 868 MHz
Portée radio	Jusqu'à 100 m (en fonction du contact visuel)
Portée intérieure fiable	Environ 30 m
Alimentation	Piles (non fournies)
Nombre d'adresses d'émetteur	Jusqu'à 32 adresses réglables
Nombre d'émetteurs par récepteur	Jusqu'à 8 émetteurs
Fonctions principales	Détection de mouvement, commutation radio, apprentissage groupe, extinction automatique
Réglages	Interrupteur à 5 pôles pour adresse de groupe
Programmation	Via touche de programmation sur le récepteur
Télécommande compatible	Oui (non fournie)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser uniquement des piles recommandées ; respecter la polarité
Pièces détachées et réparabilité	Non applicable ; appareil scellé
Informations générales	Conçu pour l'éclairage et la domotique

FOIRE AUX QUESTIONS - ST 705114 STEINEL

Comment programmer le détecteur de mouvements ST 705114 ?

Appuyez brièvement sur la touche de programmation du récepteur. Le voyant rouge s'allume. Activez l'émetteur en déclenchant un mouvement dans la zone de détection. Le voyant s'éteint : la programmation est terminée.

Combien d'émetteurs peut-on associer à un récepteur ?

Jusqu'à 8 émetteurs (adresses différentes) peuvent être mémorisés. Si un 9ème est ajouté, la première adresse est écrasée.

Comment effacer complètement la mémoire du récepteur ?

Maintenez la touche de programmation enfoncée jusqu'à ce que le voyant LED s'éteigne (environ 5 secondes). Toutes les adresses sont effacées.

Quelle est la portée radio du ST 705114 ?

La portée peut atteindre 100 mètres en extérieur en fonction du contact visuel. En intérieur, une portée fiable est d'environ 30 mètres.

Comment créer un groupe avec plusieurs détecteurs ?

Réglez l'interrupteur à 5 pôles de chaque émetteur et récepteur sur la même combinaison d'adresse (de 1 à 32). Tous les appareils du groupe commutent ensemble.

Le détecteur peut-il être contrôlé par télécommande ?

Oui, avec une télécommande compatible (non fournie). Remarque : si allumé par télécommande, l'extinction ne peut se faire que par télécommande.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez que les appareils sont sur la même adresse de groupe, que la pile est chargée et correctement polarisée, et que la distance n'est pas trop grande. Évitez les obstacles métalliques ou le béton armé.

Quels matériaux réduisent la portée radio ?

Le béton armé réduit la portée de 10 à 90 %, les panneaux de particules de 5 à 35 %, le plâtre de 0 à 30 %. Le métal et les cloisons en acier peuvent bloquer le signal.

Comment désactiver un récepteur programmé ?

Appuyez une nouvelle fois sur la touche de programmation pour sortir du mode programmation. Pour supprimer toutes les adresses, maintenez la touche enfoncée 5 secondes.

Quelles sont les précautions de sécurité à respecter ?

Utilisez uniquement des piles de type recommandé et respectez la polarité. Ne pas exposer l'appareil à l'humidité excessive. En cas de dysfonctionnement, vérifiez les piles et l'installation.

MODE D'EMPLOI ST 705114 STEINEL

Un émettreur quelconque d'un groupe met en marche tous les récepteurs/acteurs. Si un désecteur est activé suite à un mouvement ou sur l'instruction transmise par l'utilisateur au moyen de la télécommande, le modèle radio de l'apparell concerné transmit instruction à tous les autres modules radio se trouvant dans la zone de portée. Les les récepteurs règles sur la même adresse de groupe ou sur l'adresse de groupe apprise aliment dans la lumière.

Le dernier éteint la lumière.

La lumière ne s'éteint que lorsque la durée d'éclairage du dernier émetteur radio d'un groupe se trouvant dans la zone de portée radio est écoulée. Le signal de commutation est limité par la portée radio. Remarque : Si un récepteur est activé par télécommande, celui-ci ne peut être désactivé que par télécommande.

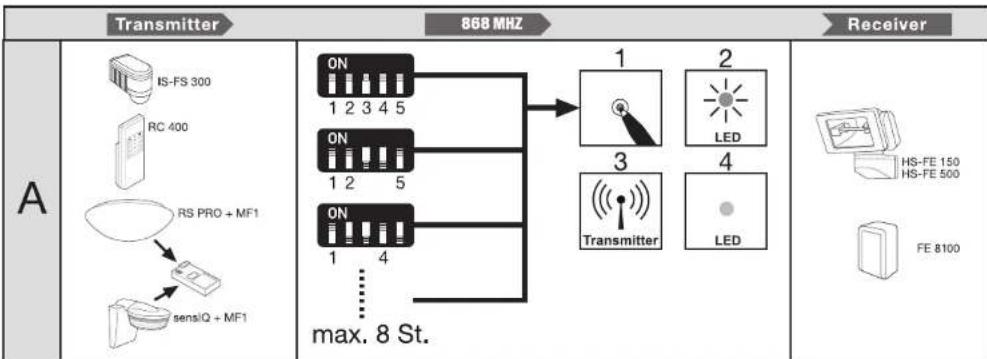

Apprentissage des émetteurs et des récepteurs

A Emetteur avec interrupteur à 5 pôles :

Un interrupteur à 5 pôles permet de régler sur l'émetteur 32 adresses différentes et de créer des groupes. Récepteur avec touche de programmation :

La programmation (aféciation d'un récepteur à un émetteur) est effectués comme suit :

1. Appuyer brèvement sur la touche de programmation du récepteur

2. Le voyant rouge à souigne : le mode de programmation est actir.

3. Activer l'émetteur en déclenchant un mouvement dans la zone de détection. Conseil : Il est aussi possible d'activer l'émetteur au moyen de la télécommande lorsque celle-ci est réglée, à l'interrupteur 5 pôles, sur la même acrese.

-1. Le voyant s'éteint : la programmation est terminée.

1. L'attractation du récepteur à l'émetteur est maintenant achevée.

2. Ce procédé peut être utilisé pour affecter, au maximum, 8 acresse d'émetteur différentes aux récepteurs STENEL.

3. Si un 9ème émetteur (9ème adresse d'émetteur) est mis en mémoire, l'adresse d'émetteur qui a été mémorsée en premier est alors écrasée. Capendant, si vous désirez que cet émetteur continue de fonctionner en liaison avec le réceplour, vous devez alors le reprogrammer.

II. Pour amêter le cycle de programmation, appuyez une nouvelle fois sur la touche. -> Le voyant LED

1. Pour effacer complètement la mème, maintenez la touche de programmation enfoncée jusqu'à ce que le voyant LED s étoigne (env. 5 s)

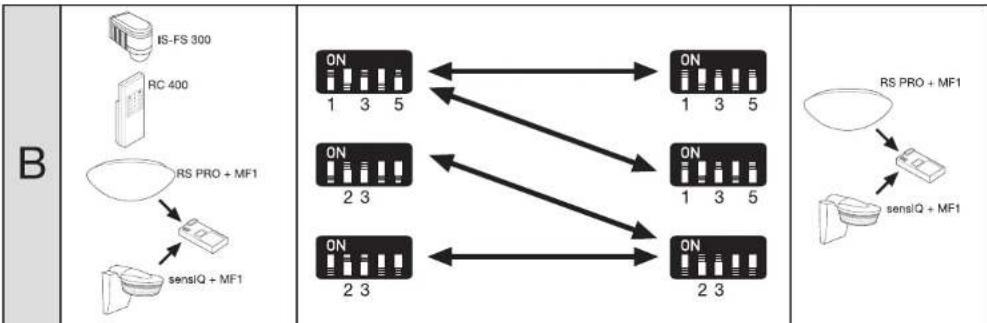

8 Emetteur avec interrupteur à 5 pôles / récepteur avec interrupteur à 5 pôles : Un interrupteur à 5 pôles permet de régler 32 adresses différentes et de créer des groupes. Au sein d'un même groupe, l'interrupteur de chaque membre doit être réglé sur la même combinaison. Les commandes d'alumage et d'extinction ne sont valables que pour un seul groupe.

Technique

968 MHz, protocole radio très fiable.

Portée radio

jusqu'à 100m, en fonction du contact visuel. Pour être moins. Exemple :

0 - 30 % plâtre, bois, verte non revêtu

5 - 35 % panneaux de particules, briques

10 - 90 % beton armé 15 - 150 %, mitel, etc.

su - 100 % metal, strainie au 100 % gas de maintenance, boîtem en métal, semis-coupe-tau, casas d'agaceure

Tul : ne sas de mainance, domens en meus, patuis cou Densel : portée intéale 30 m pour une liaison radio fiable.

Dysfonctionnements

- Les produits à racorder sont-ils bien réglés sur la même adresse de groupe ou le récepteur est-il bien affecté au moyen de la touche de programmation à un émetteur ?

- La pie est-elle encore chargée, la polante est-elle correcte ? Le contact de borne est-il bon ? - Le récepteur a 1-il été monte trop loin de l'émetteur ce qui fait que le signal vers le récepteur est trop tainie ?

- Bindage : Le signal radio peut-il quitter l'émetteur et atteindre le récepteur ?

- Y a-t-il éventuellement des perturbations causés par d'autres émetteurs fonctionnant sur la même fréquence ?

- Y a-l-il à l'extérieur du système d'autres émetteurs qui fonctionnent sur une autre fréquence, mais avec des puissances d'émission très devées (radioamateurs, etc.)?

STEINEL®

i

System
        D["IS-FS 300"]
        E["RC 400"]
        F["RS PRO + MF1"]
        G["sensIQ + MF1"]
    end
    subgraph B
        H["ON 1 2 3 4 5"]
        I["ON 1 2 5"]
        J["ON 1 4"]
    end
    subgraph C
        K["1"]
        L["2"]
        M["3"]
        N["4"]
        O["Transmitter"]
        P["LED"]
    end
    subgraph D
        Q["HS-FE 150"]
        R["HS-FE 500"]
        S["FE 8100"]
    end
    subgraph E
        T["RS PRO + MF1"]
        U["sensIQ + MF1"]
    end
    subgraph F
        V["sensIQ + MF1"]
    end
    subgraph G
        W["sensIQ + MF1"]
    end
    subgraph G
        X["sensIQ + MF1"]
    end
    subgraph M
        Y["sensIQ + MF1"]
    end
    subgraph N
        Z["sensIQ + MF1"]
    end
    subgraph O
        AA["sensIQ + MF1"]
    end
    subgraph P
        AB["sensIQ + MF1"]
    end
    subgraph Q
        AC["sensIQ + MF1"]
    end
    subgraph S
        AD["sensIQ + MF1"]
    end
    subgraph T
        AE["sensIQ + MF1"]
    end
    subgraph U
        AF["sensIQ + MF1"]
    end
    subgraph V
        AG["sensIQ + MF1"]
    end
    subgraph W
        AH["sensIQ + MF1"]
    end

9540102

NEDERLANDS

NL

Principe

0 - 30 % gips, bre, glaes ulen belge

5 - 35 % tryck-sponplate, teglestein

10 - 90 % armeri belong

90 - 100 % metall. aluminium sminnering

The Vorsyningssjektor, Metanapsing, Ulanfennvegger, Vemilasjinsjektor Anhetelion, Idasil inghl 30m sikkor radindtindelke.

(1) 2017年1月1日

Driftsfeil

cylio [manga r 1.1.]?

STEINEL®

i

System

	Transmitter	868 MHz						Receiver
A		ON1 2 3 4 5				1	2LED
		ON1 2 5				3	4
		ON1 4				Transmitter	LED
		max. 8 St.						HS-FE 150HS-FE 500FE 8100

B

9540102

STEINEL

LATVISKI

Darbības principis
