VOS 11/F - Amplificateur TV KATHREIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur TV
Marque	Kathrein
Modèle	VOS 11/F
Dimensions (L x l x h)	150 x 100 x 40 mm
Poids	0,3 kg
Alimentation	5 V CC via adaptateur secteur (inclus) ou alimentation par câble coaxial
Fréquence d'utilisation	47 à 862 MHz
Gain d'amplification	11 dB (typique)
Bruit de fond	< 3 dB
Fonctions principales	Amplification du signal TV terrestre et câble, faible bruit, sortie unique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Usage intérieur uniquement. Ne pas ouvrir l'appareil. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le SAV.
Informations générales	Kathrein VOS 11/F, amplificateur TV compact pour installation domestique.

FOIRE AUX QUESTIONS - VOS 11/F KATHREIN

Comment brancher l'amplificateur VOS 11/F ?

Branchez le câble d'antenne sur l'entrée IN de l'amplificateur, puis reliez la sortie OUT à votre téléviseur ou récepteur. Alimentez l'appareil via l'adaptateur secteur fourni ou par le câble coaxial si votre installation le permet.

Quelle est l'alimentation électrique nécessaire ?

L'amplificateur fonctionne en 5 V CC. L'adaptateur secteur est inclus. Vous pouvez aussi utiliser l'alimentation par le câble coaxial (tension d'alimentation sur le câble) si votre système le supporte.

Puis-je utiliser cet amplificateur pour la TNT ?

Oui, le VOS 11/F est conçu pour amplifier les signaux de la télévision terrestre (TNT) ainsi que les signaux câblés dans la bande 47-862 MHz.

Le gain de 11 dB est-il suffisant ?

Le gain de 11 dB est adapté pour compenser les pertes dans les câbles ou pour des signaux faiblement reçus. Pour des besoins plus importants, un amplificateur avec un gain plus élevé peut être nécessaire.

L'amplificateur peut-il être installé à l'extérieur ?

Non, l'appareil est conçu pour un usage intérieur uniquement. Il doit être placé dans un endroit sec et à l'abri des intempéries.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec pour essuyer la surface. Ne jamais utiliser de liquides ou de produits abrasifs.

Que faire si l'amplificateur ne fonctionne pas ?

Vérifiez d'abord les connexions des câbles et l'alimentation électrique. Si le problème persiste, l'appareil peut être défectueux. Contactez le service après-vente Kathrein pour une réparation ou un remplacement.

L'amplificateur est-il compatible avec la 4G/5G ?

Le VOS 11/F fonctionne dans la bande 47-862 MHz, ce qui n'inclut pas les fréquences 4G/5G. Il peut néanmoins être utilisé sans interférence avec ces signaux.

Y a-t-il une garantie sur l'appareil ?

Kathrein offre une garantie légale de conformité de 2 ans à compter de la date d'achat. Conservez votre facture pour toute réclamation.

Puis-je réparer l'amplificateur moi-même ?

L'appareil ne contient aucune pièce réparable par l'utilisateur. Ne tentez pas de l'ouvrir, cela annulerait la garantie. En cas de panne, adressez-vous à un professionnel.

MODE D'EMPLOI VOS 11/F KATHREIN

● For use in distribution networks.
● Connections: VOS 11: F-connectors.
● The amplifiers comply with the valid specifications of the guidelines 73/23 EC and 89/336 EC.
- Pour utilisation en réseaux de distribution.
● Connexions: Connecteurs F
- Les amplificateurs répondent aux spécifications en vigueur 73/23 CE et 89/336 CE.

Les appareils électroniques ne doivent pas être mis dans la poubelle de la maison, mais doivent être recyclés correctement selon la directive 2002/96/EG DU PARLEMENT ET DU CONSEIL EUROPEEN du 27 janvier 2003 concernant les appareils électroniques et électriques usagés. Nous vous prions de mettre cet appareil à la fin de son utilisation dans un emplacement prévu pour son recyclage.

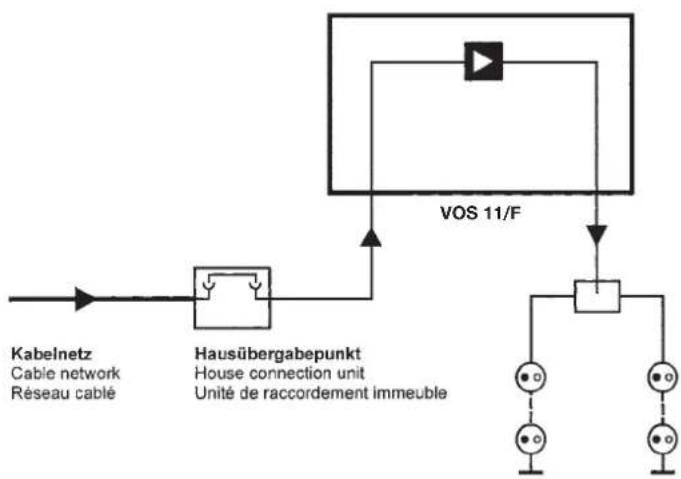

Application example Exemple d'utilisation

Mounting (Only indoors) Montage (à l'intérieur)

- Le unités sont parcourus par le courant! N'ouvrez pas! Ouverture seulement par des personnes d'un atelier de service!

• Observez la position de montag et les espaces libres pour la dissipation de la chaleur (voir Montage).
• N'installez pas sur matériau aisément inflammables.
  ● Température ambiante admis. au site de montage: -20 °C à -55 °C.
• Seulement prévu pour montage intérieur sur le mur (surface plane).
  ● Montez l'unité à l'aide de 2 vis de 4,5 mm ∅ max.
• N'oubliez pas d'effectuez la mise à la terre.

ATTENTION!

Le conducteur intérieur du câble coaxial doit avoir un diamètre de 0,6 à 1,2 mm et doit être libre de morfil. Nous recommandons d'utiliser les câbles Kathrein type LCD 90, LCD 95 et LCD 99.

- Les spécifications de sécurité selon EN 50083-1 + A1 et EN 60065 doivent être observées.
