Type de produit	Détecteur de mouvements avec interrupteur crépusculaire RF
Marque	Gewiss
Modèle	GW14816
Catégorie	Détecteur de mouvements
Dimensions (L x H x P)	118 x 90 x 20 mm
Alimentation	3 piles alcalines 1,5 V type AAA
Fréquence radio	868 MHz
Portée radio	100 m à champ libre
Plage de réglage seuil crépusculaire	10 à 500 lux
Rayon d'action infrarouge	8 m
Angle de détection vertical	52,5°
Angle de détection horizontal	105°
Température de fonctionnement	-5 °C à +40 °C
Modes de fonctionnement	Capteur de mouvement, capteur crépusculaire, mouvement + crépusculaire
Signalisation LED	Verte : transmission (1 clignotement), piles faibles (5 clignotements), réglage seuil (allumée si seuil dépassé)
Installation	Montage mural avec chevilles, adhésif ou boîte 3 postes ; respecter le sens de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation conforme aux normes HD 384 / IEC364. Ne pas jeter les piles usagées dans la nature.
Compatibilité	Modules de sortie RF Chorus 3A et 16A (mode temporisé ou bistable)
Utilisation	Intérieur, milieu non poussiéreux

FOIRE AUX QUESTIONS - GW14816 Gewiss

Comment associer le détecteur à un module de sortie ?

Activez le mode de fonctionnement souhaité via le dip-switch. Mettez le module de sortie en apprentissage, puis appuyez sur le poussoir frontal du détecteur pour envoyer la commande d'association. Seul un mode peut être activé pendant cette phase.

Comment régler le seuil du capteur crépusculaire ?

Activez le mode capteur crépusculaire ou mouvement+c crépusculaire. Appuyez sur le poussoir pendant 3 secondes : la LED verte s'allume si la luminosité est inférieure au seuil. Tournez le potentiomètre (C) pour ajuster le seuil jusqu'à la valeur désirée. La LED indique l'état du seuil. Le réglage se termine automatiquement après 30 secondes.

Que signifie le clignotement de la LED verte ?

Un clignotement unique indique l'envoi d'une commande radio. Cinq clignotements signalent que les piles sont faibles et doivent être remplacées. En mode réglage, la LED reste allumée si la luminosité est inférieure au seuil programmé.

Comment remplacer les piles ?

Utilisez 3 piles alcalines 1,5 V type AAA. Ouvrez le compartiment et remplacez les piles usagées. Ne jetez pas les piles dans la nature.

Quelle est la portée du détecteur ?

La portée radio est de 100 mètres à champ libre. La portée infrarouge (détection de mouvement) est de 8 mètres.

Puis-je utiliser le détecteur en extérieur ?

Non, le détecteur est conçu pour une utilisation en intérieur, dans un milieu non poussiéreux et sans protection spéciale contre l'eau.

Quels sont les modes de fonctionnement disponibles ?

Trois modes : capteur de mouvement seul, capteur crépusculaire seul, ou combinaison des deux (mouvement + crépusculaire). Ils se sélectionnent via le dip-switch (D).

Comment installer le détecteur ?

Fixez le détecteur au mur à l'aide de chevilles, de ruban adhésif double face ou sur une boîte 3 postes. Respectez le sens de montage indiqué sur le produit. Pour les plaques chromées ou dorées, appliquez le ruban adhésif isolant fourni.

Que faire si la LED clignote 5 fois ?

Cela indique que les piles sont en phase d'épuisement. Remplacez les piles dès que possible pour garantir un fonctionnement optimal.

Quels types de modules de sortie sont compatibles ?

Les modules de sortie RF 3A et 16A de la série CHORUS. En mode mouvement, utilisez un module configuré en TEMPORISÉ. En mode crépusculaire, vous pouvez utiliser un module en BISTABLE ou TEMPORISÉ.

MODE D'EMPLOI GW14816 Gewiss

Détecteur de mouvement avec interrupteur crépusculaire RF

Attention ! La sécurité de l'appareil n'est garantie que si l'on respecte les instructions mentionnées ci-joint.

Il est donc nécessaire de les lire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareils à usage domestique et similaire, dans des milieux non poussiéreux et où il n'est pas nécessaire d'avoir une protection spéciale contre la pénétration d'eau.

L'organisation de vente GEWISS est à votre disposition pour toute élucidation ou information technique.

n.3 batterie alcaline 1,5V, tipo AAA

Le détecteur de mouvement avec interrupteur crépusculaire, sur la base de l'intervention des capteurs dont il est équipé, envoie des commandes radio vers les actionneurs de la série CHORUS comme :

• modules de sortie 3A,
• modules de sortie 16A,

Le détecteur est muni d'une led verte (A) de signalisation, et d'un poussoir (B) utilisé pour envoyer une commande pendant l'association avec les modules de sortie.

Le réglage du seuil crépusculaire se fait au moyen d'un potentiomètre (C).

Le fonctionnement des capteurs peut être indépendant ou bien correlé, ce qui permet de définir 3 modes de fonctionnement différents :

• capteur de mouvement
• capteur de mouvement + crépusculaire
• capteur crépusculaire.

On peut activer les 3 modes en même temps : il est alors possible d'utiliser le détecteur comme capteur de mouvement pour gérer certains modules de sortie et comme capteur crépusculaire pour en gérer d'autres.

Les modes de fonctionnement se sélectionnent au moyen d'un dip-switch (D) :

Le module permet de réaliser des associations avec des actionneurs distincts auxquels il est possible d'envoyer des commandes différenciées et indépendantes, en fonction des modes de fonctionnement sélectionnés. Pour réaliser l'association il est nécessaire d'activer le mode de fonctionnement que l'on veut utiliser pour commander les actionneurs intéressés, suivant ce qui est indiqué sur le tableau :

et, ensuite, après avoir mis le module de sortie désiré en apprentissage de configuration, appuyer sur le poussoir frontal pour autoriser l'envoi du message de commande. Durant cette phase on ne peut activer qu'un seul mode à la fois. À la fin de la phase de configuration il est possible d'activer plus d'un mode en même temps.

▶ Fonctionnement

Les modes de fonctionnement du détecteur sont déterminés en fonction de la sélection faite sur le dip switch.

Capteur de mouvement

En accouplement avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ, par exemple pour la commande automatique des lumières d'un couloir, on obtient l'allumage de la lumière (ON) à l'intervention du capteur de mouvement. L'extinction des lumières (OFF) se fait automatiquement quand la temporisation programmée sur l'actionneur termine.

L'association avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ est la seule association réalisable dans ce mode.

Capteur de mouvement + crépusculaire

En accouplement avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ, par exemple pour la commande automatique des lumières d'un garage, on obtient l'allumage de la lumière (ON) à l'intervention du capteur de mouvement si la luminosité du milieu est inférieure au seuil d'intervention du capteur crépusculaire. L'extinction des lumières (OFF) se fait automatiquement quand la temporisation programmée sur l'actionneur termine.

L'association avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ est la seule association réalisable dans ce mode.

Capteur crépusculaire

En accouplement avec un module de sortie 3A ou 16A configuré en fonctionnement BISTABLE, par exemple pour la commande automatique des lumières du jardin, on obtient l'allumage de la lumière (ON) à l'intervention du capteur crépusculaire si la luminosité du milieu est inférieure au seuil programmé ; l'extinction des lumières (OFF) se produit quand la luminosité du milieu dépasse le seuil programmé.

Dans ce mode on peut réaliser non seulement l'association décrite, mais aussi l'association avec un module de sortie 3A ou 16A configuré en fonctionnement TEMPORISÉ.

Réglage du seuil du capteur crépusculaire

Le réglage du seuil d'intervention du capteur crépusculaire se réalise de la façon suivante :

• avec le dip-switch, activer le mode de fonctionnement capteur crépusculaire ou capteur de mouvement + crépusculaire;
• appuyer sur le poussoir de transmission pendant au moins 3 secondes : la led verte s'allume si le niveau de luminosité (lux) capté à ce moment est inférieur à la valeur de seuil programmée ;
• agir sur le potentiomètre pour programmer le seuil jusqu'à la valeur désirée, en relation avec le niveau de luminosité mesuré par le capteur, en contrôlant l'état de la led verte.

Après 30 secondes, le module sort automatiquement du mode de réglage.

▶ Signalisations

Transmission d'une commande

Un seul clignotement de la led verte indique que la transmission d'une commande radio a été effectuée.

Batteries épuisées

La led verte clignotant cinq fois indique que les batteries sont en phase d'épuisement. Cette condition est signalée :

• automatiquement, en correspondance avec l'intervention du détecteur, si les modes capteur de mouvement ou bien capteur de mouvement + crépusculaire sont activés ;
• en appuyant sur le poussoir frontal, dans tous les modes de fonctionnement.

De toute façon le fonctionnement du détecteur est garanti. Dans ce cas il est nécessaire de procéder à remplacer les batteries le plus tôt possible.

Seuil d'intervention du capteur crépusculaire

Lorsque le détecteur est en mode de réglage du seuil crépusculaire, la led verte est allumée quand le niveau de luminosité détecté est inférieur au seuil programmé, elle est éteinte si ce niveau est supérieur au seuil programmé.

▶ Installation

ATTENTION

• Avant l'installation, vérifier que les modules de sortie associés reçoivent correctement les commandes.
• Pendant la phase d'installation, respecter le sens de montage indiqué sur le produit (27)

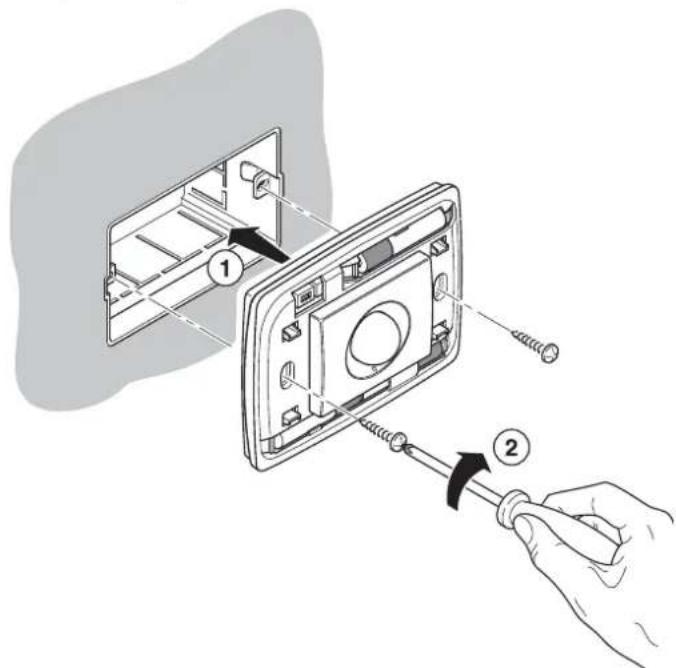

Montage avec chevilles

Montage avec du bi-adhésif

Montage sur boîte 3 postes

Appliquer le ruban adhésif isolant fourni avec l'appareil.
(Seulement pour plaques couleur chrome et doré.)

▶ Remplacement des batteries

Ne pas jeter les batteries déchargées dans la nature

3 batteries alcalines 1,5 V, type AAA

▶ Données techniques

• Température de fonctionnement -5° +40°C
• Fréquence radio 868 MHz
• Portée radio 100 m à champ libre
• Alimentation à batterie, 3 x 1,5 V alcalines type AAA
• Plage de réglage du seuil crépusculaire 10 ÷ 500 lux
• Rayon d'action IR 8 m
• Angle de détection vert. capteur de mouvement 52,5°
• Angle de détection hor. capteur de mouvement 105°
• Dimensions max. (B x L x H) 118 x 90 x 20 mm

ESPAÑOL

▶ Descripción

Radio frequency command and control system - Système de commande et de contrôle à fréquence radioélectrique Sistema de control de radiofrecuencia - Funkfrequenzbefehlssystem und Funkfrequenzsteuersystem

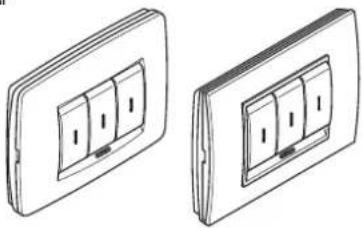

Telecomando RF

RF remote control

Télécommande RF

Tableau de commande RF

Caja de pulsadores RF

Druckknopftafel RF

Module RF pour les entrées conventionnelles

Détecteur de mouvement avec

interrupteur crépusculaire RF

Module de sortie RF - 3A

Module de sortie RF - 16A

Module de sortie RF pour la commande moteur
