Type de produit	Sonnette filaire avec bouton poussoir et unité de sonnerie
Marque	Gewiss
Modèle	GW12611
Dimensions du bouton (L x l x H)	80 x 30 x 25 mm
Dimensions de l'unité de sonnerie (L x l x H)	120 x 80 x 40 mm
Poids du bouton	50 g
Poids de l'unité de sonnerie	200 g
Alimentation	8-12 V AC/DC via transformateur secteur (non inclus)
Consommation électrique	0,5 W en veille, 2 W en fonctionnement
Type de sonnerie	Électronique, mélodie prédéfinie réglable
Niveau sonore	80 dB à 1 mètre, réglable
Éclairage du bouton	LED blanche, visible de nuit
Matériau du bouton	Plastique ABS résistant aux UV
Indice de protection du bouton	IP44 (protégé contre les projections d'eau)
Température de fonctionnement	-10°C à +50°C
Couleur	Blanc (RAL 9010)
Installation	Nécessite un câblage 2 fils, à confier à un électricien qualifié
Contenu de l'emballage	Bouton poussoir, unité de sonnerie, vis de fixation, chevilles, notice d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs.
Sécurité	Basse tension, conforme aux normes CE. Installation hors tension.
Réparabilité	Composants standard, accessibles. Pièces détachées disponibles auprès du fabricant.
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - GW12611 Gewiss

Comment installer la sonnette Gewiss GW12611 ?

L'installation nécessite un transformateur 8-12 V AC/DC. Raccordez le bouton poussoir à l'unité de sonnerie à l'aide de deux fils. Respectez les polarités. Pour votre sécurité, confiez l'installation à un électricien qualifié.

La sonnette ne sonne pas, que faire ?

Vérifiez d'abord l'alimentation : le transformateur doit être branché et fonctionnel. Contrôlez les connexions des fils. Appuyez sur le bouton en écoutant un léger déclic. Si rien, l'unité de sonnerie est peut-être défectueuse.

Puis-je régler le volume de la sonnerie ?

Oui, un potentiomètre situé à l'arrière de l'unité de sonnerie permet de régler le volume de 0 à 80 dB. Tournez-le doucement avec un tournevis isolé.

La sonnette émet un bourdonnement, est-ce normal ?

Un léger bourdonnement peut venir du transformateur. Assurez-vous qu'il est du type adapté. Si le bourdonnement est fort, vérifiez les connexions et la puissance du transformateur (doit être comprise entre 8-12 V).

Peut-on changer la mélodie de la sonnette ?

Le modèle GW12611 dispose d'une seule mélodie prédéfinie. Elle n'est pas modifiable. Certains modèles Gewiss proposent plusieurs mélodies, mais pas celui-ci.

Le bouton est-il étanche ?

Oui, le bouton possède un indice de protection IP44, ce qui le protège contre les projections d'eau. Il peut être installé à l'extérieur sous un porche, mais éviter l'exposition directe à la pluie battante.

Quelle est la distance maximale entre le bouton et l'unité de sonnerie ?

Avec un câble de section 0,5 mm², la distance maximale recommandée est de 50 mètres. Pour des distances plus longues, utilisez un câble de section supérieure (1 mm²).

Comment nettoyer la sonnette ?

Utilisez un chiffon doux et sec pour dépoussiérer. Ne pas utiliser de produits chimiques, d'alcool ou de solvants. Pour le bouton extérieur, un nettoyage à l'eau claire et séchage est possible.

Où trouver des pièces de rechange ?

Contactez le service après-vente Gewiss ou un distributeur agréé. Les pièces courantes (bouton, unité de sonnerie) sont disponibles. Munissez-vous de la référence GW12611.

La LED du bouton reste allumée en permanence, est-ce normal ?

Oui, la LED blanche est conçue pour rester allumée en permanence afin de signaler la présence du bouton la nuit. Sa consommation est négligeable.

MODE D'EMPLOI GW12611 Gewiss

Sonnerie électronique à 3 entrées indépendantes

With dependent bell sequence (alarm) Avec sonnerie à séquence dépendante (alarme) Con timbre de secuencia dependiente (alarma) Klingel mit abhängiger Tonsequenz (Alarm)

① = allarme

alarm alarme alarma Alarm

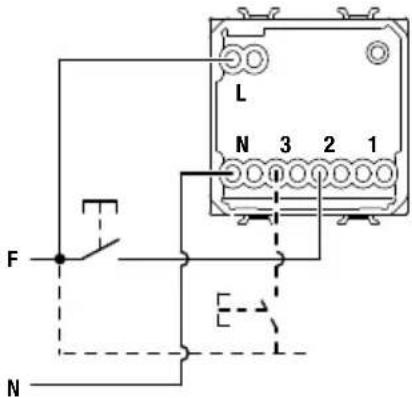

With independent bell sequence (ring or two-tone) Avec sonnerie à séquence indépendante (trille ou 2-tons) Con timbre de secuencia independiente (trino o bitono) Klingel mit unabhängiger Tonsequenz (Triller oder Zweiklang)

2 = bitono

two-tone 2-tons bitono Zweiklang

3 = trillo

ring trille trino Triller

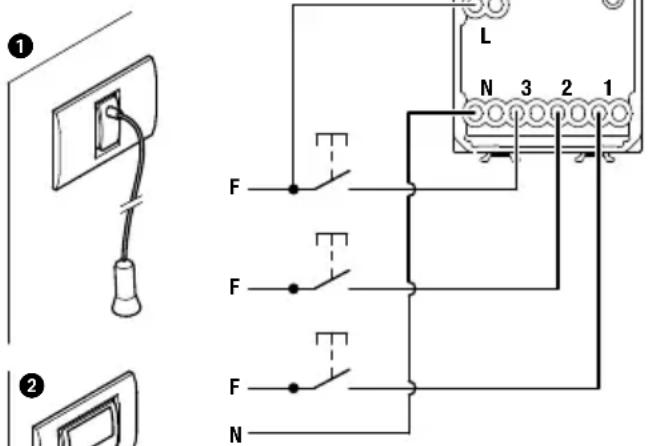

With dependent sequence bell (+ 2 with independent sequence) Avec une sonnerie à séquence dépendante (+ 2 à séquence indépendante) Con timbre de secuencia dependiente (+ 2 de secuencia independiente) Mit Läutwerk mit abhängiger Sequenz (+ 2 mit unabhängiger Sequenz)

1 = allarme - alarm - alarme - alarma - Alarm
2 = bitono - two-tone - 2-tons - bitono - Zweiklang
③ = trillo - ring - trille - trino - Triller

Régler le volume (pour 2-tons et trille, 2-3) en maintenant le poussoir appuyé. Maintenir appuyé jusqu'au niveau désiré, puis relâcher.

Attention ! La sécurité de l'appareil n'est garantie que si l'on respecte les instructions mentionnées ci-joint. Il est donc nécessaire de les lire avec attention et de bien les conserver. Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareils à usage domestique et similaire, dans des milieux non poussièreux et où il n'est pas nécessaire d'avoir une protection spéciale contre la pénétration d'eau. L'organisation de vente GEWISS est à votre disposition pour toute élucidation ou information technique.
