Type de produit	Détecteur de mouvement à infrarouges
Marque	Gewiss
Modèle	GW12592
Zone de couverture	Non spécifiée (lentille orientable)
Angle de détection	Non spécifié (orientable)
Température de fonctionnement	-5°C à +40°C
Réglage crépusculaire	Seuil réglable (obscurité <10 lux à inhibition)
Réglage temporisation	De 15 secondes à 10 minutes
Alimentation	Réseau électrique (230 V ~ 50 Hz)
Puissance maximale commandée	4 A pour lampes fluorescentes non rephasées
Indicateur d'état	Voyant lumineux (LED) intégré
Stabilisation au démarrage	Environ 60 secondes
Entretien	Nettoyer les lentilles avec un chiffon doux et sec
Sécurité	Installation conforme aux normes HD 384 / CEI 364
Compatibilité	Ne convient pas pour lampes fluorescentes rephasées
Accessoires	Boutons poussoirs parallèles pour commande à distance
Dimensions (L x H x P)	Environ 80 x 80 x 50 mm (estimation)
Poids	Environ 100 g (estimation)
Matériau	Plastique (estimation)
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - GW12592 Gewiss

Comment installer le détecteur de mouvement GW12592 ?

Installez-le loin de toute source de chaleur et à l'abri de la lumière directe du soleil. Respectez les normes électriques HD 384 / CEI 364. Assurez-vous que les lentilles soient propres avant la mise en service.

Comment régler le seuil crépusculaire ?

Utilisez le sélecteur crépusculaire. Tourné complètement à gauche, il déclenche en obscurité (<10 lux). À droite, il est inhibé. En position intermédiaire, il se déclenche lorsque l'éclairage devient inférieur à la valeur programmée.

Comment régler la temporisation ?

Utilisez le sélecteur de temps. À gauche, temporisation de 15 secondes. À droite, 10 minutes. En position intermédiaire, un temps entre 15 s et 10 min.

Quel type de lampes puis-je commander ?

Ce détecteur commande des lampes fluorescentes non rephasées jusqu'à 4 A. Il n'est pas adapté aux lampes fluorescentes rephasées.

Que signifie le voyant lumineux (LED) ?

La LED indique l'état de charge du dispositif. Elle s'allume lorsque le détecteur est actif ou en cours de stabilisation.

Pourquoi le détecteur ne fonctionne-t-il pas juste après la mise sous tension ?

L'appareil nécessite environ 60 secondes de stabilisation après la mise sous tension. Pendant ce temps, il ne détecte pas de mouvements.

Puis-je utiliser des boutons poussoirs en parallèle ?

Oui, vous pouvez brancher des poussoirs en parallèle pour une commande à distance du détecteur.

Comment entretenir le détecteur de mouvement ?

Nettoyez régulièrement les lentilles avec un chiffon doux et sec. La présence de saleté réduit les performances de l'appareil.

Quelle est la zone de couverture du détecteur ?

La lentille est orientable, mais la zone de couverture exacte n'est pas précisée dans la notice. Elle dépend de l'angle et de la hauteur d'installation.

Où puis-je trouver des pièces de rechange ou des informations techniques ?

Contactez le service commercial GEWISS pour toute information technique ou demande de pièces détachées.

MODE D'EMPLOI GW12592 Gewiss

Détecteur de mouvement à infrarouges avec lentille orientable

Température de fonctionnement : -5 ÷ +40^

Temperatura operativa:

Betriebstemperatur:

Il est possible de brancher au dispositif des poussoirs en parallèle pour la commande à distance. Sur ce dispositif se trouve un voyant lumineux (del) d'état chargé. A l'allumage, le dispositif ne fonctionne pas pendant environ 60 sec., c'est-à-dire le temps nécessaire pour que le détecteur IR se stabilise. Installer loin de toute source de chaleur et à l'abri de la lumière directe du soleil. La présence de toute saleté sur les lentilles réduit les performances de l'appareil. Commande de lampes fluorescentes non rephasées: 4 A.

Pas adapté pour les lampes fluorescentes rephasées.

Sélecteur de réglage crépusculaire

S'il est tourné complètement à gauche, il intervient en conditions d'obscurité ou de pénombre (<10 lux).

S'il est tourné complètement à droite, il est inhibé.

S'il est dans la position intermédiaire, il intervient lorsque l'éclairage de la pièce devient inférieur à la valeur programmée par le sélecteur.

Selettore regolazione tempo
Time adjustment switch Sélecteur de réglage du temps. Selector regulación tiempo Wählschalter Zeitregulierung

Ruotato il selettore completamente a sinistra attiva il carico per 15".
Fully turning the switch to the left activates the charge for 15 secs. Si le sélecteur est tourné complètement à gauche, il active la charge pendant 15". Girado el selector completamente hacia la izquierda activa la carga durante 15". Ist der Wählschalter komplett nach links gedreht, aktiviert sich die Leistung für 15".

Ruotato il selettore completamente a destra attiva il carico per 10'.
Fully turning the switch to the right activated the charge for 10 mins. Si le sélecteur est tourné complètement à droite, il active la charge pendant 10' Girado el selector completamente hacia la derecha activa la carga durante 10' Ist der Währschalter komplett nach rechts gedreht, aktiviert sich die Leistung für 10'.

In posizione intermedia attiva il carico per un tempo intermedio tra 15" e 10'.
In an intermediate position the charge is activated for an intermediate time between 15 secs and 10 mins. S'il est dans la position intermédiaire, il active la charge pendant un temps intermédiaire entre 15" et 10'. En posición intermedia activa la carga durante un tiempo intermedio entre 15' y 10'. Befindet sich der Wahlschalter in mittlerer Position, aktiviert sich die Leistung für eine durchschnittliche Zeit von 15'' und 10'.

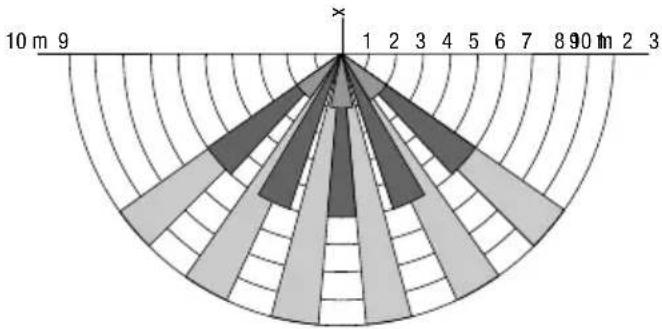

Lighting coverage Zone de couverture Zona de cobertura Erfassungsbereich

Zona di copertura

Attention ! La sécurité de l'appareil n'est garantie que si l'on respecte les instructions mentionnées ci-joint. Il est donc nécessaire de les lire avec attention et de bien les conserver.

Les produits de la gamme Chorus doivent être installés en conformité avec les normes HD 384 / IEC364 sur les appareils à usage domestique et similaire, dans des milieux non poussiéreux et où il n'est pas nécessaire d'avoir une protection spéciale

contre la pénétration d'eau.

L'organisation de vente GEWISS est à votre disposition pour toute élucidation ou information technique.
