Type de produit	Réchaud intégré (tiroir chauffant)
Marque	MIELE
Modèle	EGW 602-14
Dimensions (L x P x H)	Env. 60 cm x 53 cm x 14 cm
Poids net	Env. 15 kg
Alimentation électrique	120 V ~ 60 Hz, 15 A
Puissance	Non spécifié, env. 800 W
Plage de température	30 °C à 80 °C (réglable en continu)
Charge maximale du tiroir	25 kg
Capacité typique	Jusqu'à 20 assiettes plates ou 36 bols à soupe
Fonctions principales	Chauffage de vaisselle par air chaud ventilé, tapis antidérapant, rail de séparation
Commandes	Bouton Marche/Arrêt + molette de température (visibles tiroir ouvert)
Indicateur de fonctionnement	Témoin lumineux à l'avant
Nettoyage et entretien	Extérieur : eau chaude et savon doux, éponge. Inox : nettoyant inox non abrasif. Tapis antidérapant : lavable à la main
Sécurité	Arrêt automatique du chauffage à température atteinte, protection contre surchauffe, grille de protection ventilateur, mise à la terre obligatoire
Installation	Intégré sous un four vapeur ou cafetière Miele, encastré dans meuble, vissé sur les côtés
Pièces détachées	Disponibles auprès du service après-vente Miele
Réparabilité	Interventions réservées à un technicien agréé Miele (garantie annulée sinon)
Informations générales	Usage domestique uniquement, conforme aux normes de sécurité, recyclage en fin de vie

FOIRE AUX QUESTIONS - EGW 602-14 MIELE

Comment utiliser le réchaud EGW 602-14 ?

Placez la vaisselle dans le tiroir (charge max 25 kg), sélectionnez la température souhaitée avec la molette (30-80 °C), puis appuyez sur le bouton Marche/Arrêt. Fermez le tiroir : le témoin lumineux s'allume. Attendez le temps de chauffe, puis coupez l'appareil avant de retirer la vaisselle.

Quelle température choisir pour réchauffer des assiettes ?

Pour les assiettes de service, réglez environ 60 °C. Pour les tasses et verres, environ 40 °C suffisent. Ajustez selon votre vaisselle.

Combien de temps faut-il pour chauffer la vaisselle ?

Le temps dépend du matériau, de l'épaisseur, de la quantité et de la température. À 60 °C, comptez environ 15-30 minutes pour un chargement standard. Utilisez l'appareil régulièrement pour affiner vos réglages.

Comment nettoyer le réchaud ?

Nettoyez l'extérieur avec une éponge douce et de l'eau chaude savonneuse. Pour l'inox, utilisez un nettoyant non abrasif. Le tapis antidérapant se lave à la main et doit être bien séché avant de le remettre.

Que faire si les assiettes ne chauffent pas assez ?

Vérifiez que l'appareil est allumé, que la température est correcte, que les évents d'air ne sont pas bloqués par de grandes assiettes, et que le temps de chauffe est suffisant. Si le ventilateur ne tourne pas, contactez le service technique Miele.

Le réchaud peut-il être utilisé pour cuire ou réchauffer des aliments ?

Non, il est conçu uniquement pour chauffer la vaisselle. Ne pas y placer d'aliments ou de boissons : la condensation pourrait endommager l'appareil.

Comment installer le réchaud ?

Il doit être installé sous un four vapeur ou une cafetière Miele. Coupez le courant, branchez sur une prise 120 V 15 A, poussez dans l'armoire, fixez avec des vis latérales et appliquez les bandes d'isolation. L'installation doit être faite par un technicien qualifié.

Quelles sont les précautions de sécurité importantes ?

Ne touchez pas les surfaces chaudes, utilisez des gants. Éloignez les enfants. Ne vous asseyez pas sur le tiroir (charge max 25 kg). Ne placez pas d'objets inflammables. Débranchez avant nettoyage.

Où trouver le numéro de série de l'appareil ?

Il se trouve sur la plaque signalétique située à côté du tableau de commande (visible tiroir ouvert). Notez-le avant de contacter le service après-vente.

Que faire en cas de panne ?

Consultez le chapitre 'Questions qui reviennent souvent' de la notice. Si le problème persiste (ex : assiettes trop chaudes, voyant éteint), contactez votre concessionnaire Miele ou le service technique au 1-800-999-1360 (États-Unis).

MODE D'EMPLOI EGW 602-14 MIELE

Instructions d'utilisation et d'installation

Réchaud intégré

EGW 602 - 14

EGW 601 - 14

Pour éviter les accidents

et d'endommager l'appareil,

lire le manuel d'utilisation

avant d'installer ou d'utiliser l'appareil.

Table des matieres

Guide du réchaud 3

Protection de l'environnement 4

Avertissements et mesures de sécurité 5

Utilisation du réchaud 8

Commandes 8

Chauffage de la vaisse. 9

Chargement du tiroir 9

Sélectionner une température 10

Temps de chauffage 10

Nettoyage et entretien 11

Nettoyage de I'extérieur 11

Tapis avec surface antidérapante 11

Questions qui reviennent souvenir 12

Service après-vente 13

Raccordélectrique 14

Options d'installation 15

Four à vapeur 15

Cafetiere 15

Installation du réchaud 16

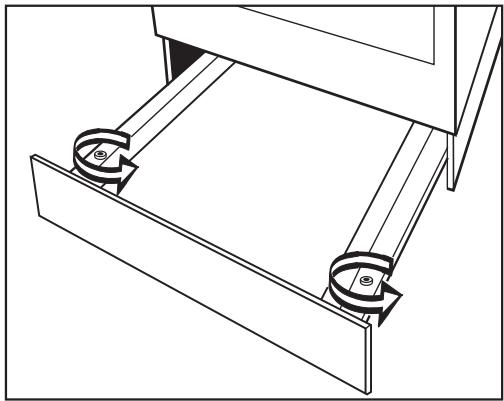

Alignement de I'avant du rechaud 17

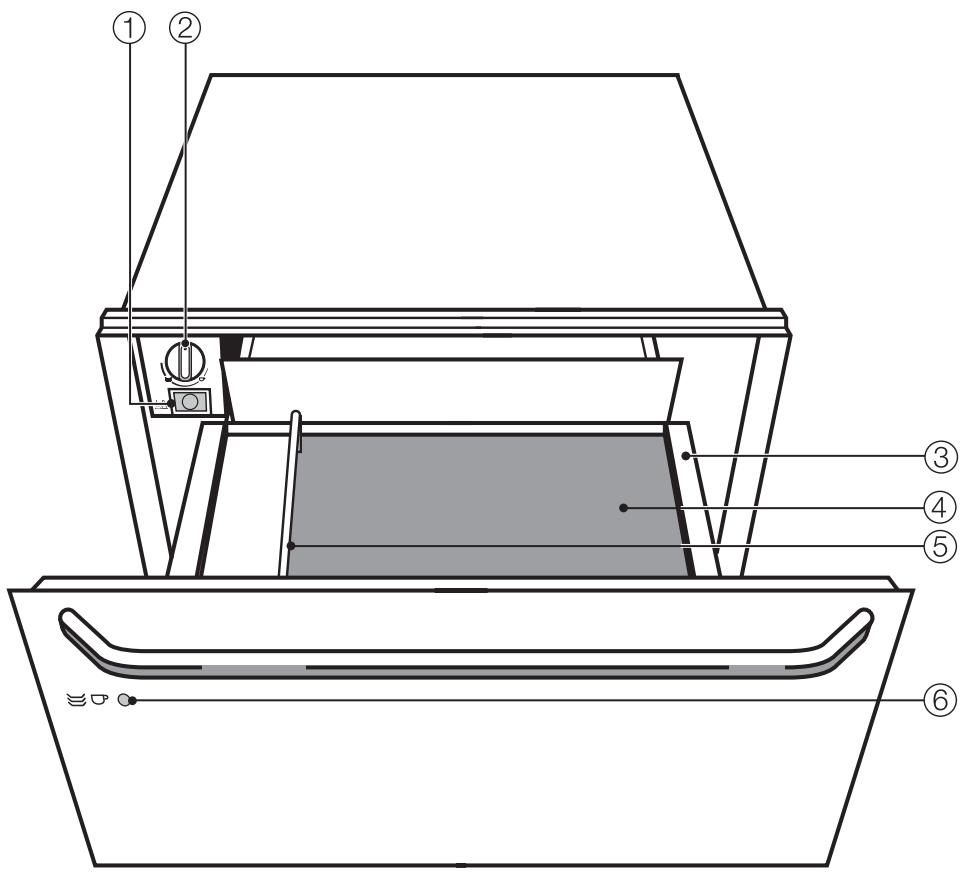

① Bouton On/Off
②Commande de température
③Tiroir chauffant
④ Tapis antidérapant
⑤ Rail
(6) Indicateur On/Off

Disposer des matériaux d'emballage

Les matériaux de transport et d'emballage de protection peuvent être mis aux déchets et recyclés selon les normes de protection de l'environnement.

S'assurer que tous les emballages de plastique soient mis aux déchets en toute sécurité et hors de la portée des bébés et jeunes enfants. Risque de suffocation!

Veuillez recycler.

Mise aux déchets d'un ancien apparéil

Les ancients appareils contiennent des matériaux qui peuvent etre recyclés. Veuillez contacter notre centre de recyclage local pour savoir ce que vous pouvez recycler.

S'assurer que l'appareil ne présente aucun danger pour les enfants jusqu'à la mise aux déchets. Consulter les instructions dans les "Avertissements et Mesures de sécurité".

Cet apparéil est pour usage domestique seulement. N'utiliser l' apparéil que pour l'usage prévu lors de sa fabrication.

Un usage inadéquat de l'appareil peut cause des blessures personnelles et des dégats matériels. Le fabricant ne peut pas être tenu responsable des dommages causés par un usage inadéquat du réchaud.

Cet apparéil est conforme aux normes actuelles de sécurité.

Veuillez dire toutes les instructions avant l'installation ou la première utilisation.

Ranger soigneusement ces instructions d'utilisation et les remettre à tout utiliser éventuel.

Veuillez lore toutes les instructions d'installation et d'utilisation de tout autre apparéil installé conjointement avec le réchaud.

VEUILLEZ LIRE TOUTES LES INSTRUCTIONS!

Sécurité technique

Avant l'installation, s assurer que la tension et la fréquence inscrites sur la plaque signalétique correspond à la source d'électricité de la résidence. Ces données doivent correspond pour éviter les accidents et d'endommager l'appareil. Si vous ave des doutes, consulter un electricien qualifié.
La sécurité électrique de cet appar- reil peut etre garantie uniquement lorsqu'il y a une continuité entre l'appa- reil et un système efficace de mise à la terre qui est conforme aux normes nationales et locales de sécurité. Il est essentiel que cette exigence de base soit testée par un electricien qualifié. Le fabricant ne peut pas etre tenu responsable des conséquences d'un système de mise à la terre inadéquat (par ex. chocoléctrique).
Cet apparéil doit seulement être utilisé une fois qu'il a été installé dans l'armoire pour s'assurer que toutes les pieces électriques soient protégées.
Ne jamais ouvrir le boîtier extérieur de l'appareil.

Manipuler des raccords ou pieces électriques peut être dangereux et endommager l'appareil.

Ne pas faire fonctionner l'appareil avec un cordon ou une fiche endommagée ou après que l'appareil ait eté défectieux ou ait eté endommagé de nimporte qu'elle façon. Retourner l'appareil au centre de service le plus prés de chez-vous pour le faire réparer.
L'installation, les réparations et l'entretien doivent être effectuels par un technicien de service autorisé Miele. Les travaux effectuels par des personnes non qualifiées pourraient être dangereux et annuler la garantie.
Avant l'installation ou l'entretien, couper le courant dans la zone où les travaux sont effectuels en enlevant le fusible, "faisant sauter" le disjoncteur ou en débranchant l'appareil.
Ne pas brancher l'appareil à la source d'électricité avec une rallonge. Les rallonges ne garantissent pas la sécurité électrique requise pour l'appareil, par ex. risque de surchauffage.

Utilisation

La température dans le tiroir peut atteindre jusqu'à environ 176 °F (80 °C) dépendant de la sélection de température et de la durée de mise en marche de l'appareil.
Ne pas toucher aux surfaces chaudes. Utiliser les poignées ou les boutons. Utiliser des gants résistant à la chaleur pour enlever la vaisselle.
Garder les enfants éloignés de l'appareil et de ses commandes. Supervisor son utilisation par des personnes âgées ou infirmes. L'appareil peut devenir très chaud durant l'utilisation. Risque de brûlures!
S'assurer que les adultes complen- nent le fonctionnement de l'appa- reil avant de leur permettre de l'utiliser.
Ne pas utiliser le réchaud pour réchauffer, faire cuire ou garder des aliments ou breuvages chauds. La condensation provenant des aliments et breuvages pourrait endommager l'appareil.
Ne pas s'appuyer ou s'asseoir sur le tiroir chauffant. Cela endomma-gerait le tiroir qui peut supporter un maximum de 55 lbs. (25 kg).
Ne pas entreprises quoi que ce soit dans le tiroir chauffant. Les articles oublies pourraient fondre ou s'enflammer lorsque l'appareil est mis en marche. Les liquides et matériaux inflammables ne devraient jamais etre entreprises dans, au-dessus ou sous le rechaud.

Pour éviter les blessures, ne pas utiliser d'accessoires qui ne sont pas recommendés par Miele.
Avant le nettoyage de l'appareil, faire sauter le disjoncteur et laisser refroidir l'appareil.

Remarques générales

Les enfants ne devraient pas etre laissés seuls ou sans supervision dans une zone ou l'appareil est en marche. Ils ne doivent jamais pouvoir s'asseoir ou se tenerABOUT sur toute partie de I'appareil.
Mise en garde: Ne pas entrepriseser quoi que ce soit qui interesse les enfants dans le réchaud ou dans les armoires adjacentes. Les enfants qui essaient de grimper sur l'appareil pour atteindre ces objets pourrait se blesser gravement.
Porter des vêtements appropriés.
Vos ne devez jamais porter de vê-tements larges ou lâches lorsque vous utilisez le réchaud.
N'utiliser que des sous-plats résistant à la chaleur. Les sous-plats humides ou mouillés utilisés sur une surface très chaude pourraient résultat en brûlures de vapeur. Ne pas utiliser des serviettes ou autres objets à la place des sous-plats.
Ne pas utiliser l'appareil pour chauffer la piece. Les températures elevées radient de la chaleur et les ojets liassés pres de l'appareil pourraient s'enflammer.

Ne jamais utiliser un nettoyeur à vapeur pour nettoyer cet apparéil. La vapeur pourrait pénétrer dans les pieces électriques et provoquer un court circuit.
Dans les régions propices aux infestations de cafards ou autres vermines, toujours nettoyer l'appareil et ce qui l'entoure. Tout dommage causé par des infestations de ce genre ne sera pas couvert par la garantie de l'appareil.
Ne pas utiliser à l'extérieur.

Mise aux déchets d'un ancien apparéil

Avant de mettre un ancien apparéil aux déchets, débrancher le cordon électrique et enlever toutes les portes pour prévenir les accidents.

Le rechaud ne doit être utilisé que pour chauffer la vaisse.

Ne pas utiliser le réchaud pour réchauffer, faire cuire ou garder des aliments ou des breuvages chauds. La condensation provenant des aliments et des breuvages pourrait endommager l'appareil.

L'appareil fonctionne avec un système d'air chaud. Un ventilateur distribue l'air chaud pour chauffer les assiéttes rapidement et uniformément.

Une grille de protection empêche tout contact avec l'élement chauffant et le ventilateur.

Le rail se trouvant dans le tiroir sépare le tableau de commande, l'élement chauffant et le ventilateur du reste du tiroir. Cela évite que la vaisse soit posée trop pres du tableau de commande et d'être endommagée lorsque le tiroir est pousse vers l'intérieur.

La sole du tiroir chauffant a un tapis antidéraptant pour éviter que les assistétes et la vaisselle glissent lorsque le tiroir est ouvert et fermé.

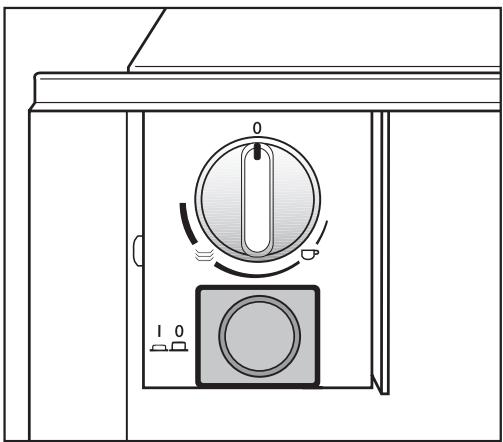

Commands

Les commandes consist en un bouton de selection de température et un bouton On/Off. Ces commandes sont visibles seulement lorsque le tiroir est ouvert.

Chauffage de la vaisse

Résumé de la procédure:

• Placer la vaisse dans le tiroir chauffant.
• Choisir le réglage de température voulue.
• Mettre l'appareil en marche (12)
  Fermer le tiroir. L'indicateur à l'avant de l'appareil s'allume pour indiquer que l'appareil est en marche.
• Mettre l'appareil au point d'arrêt (Ø), avant d'enlever la vaisselle chauffée.

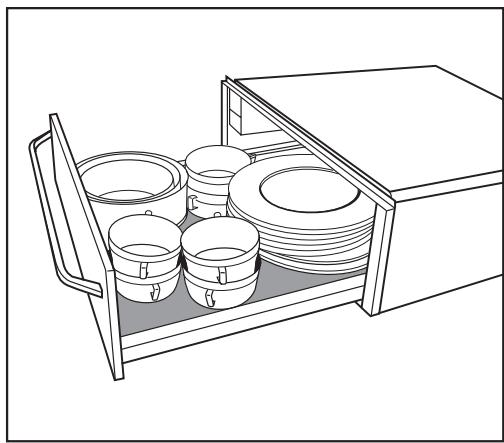

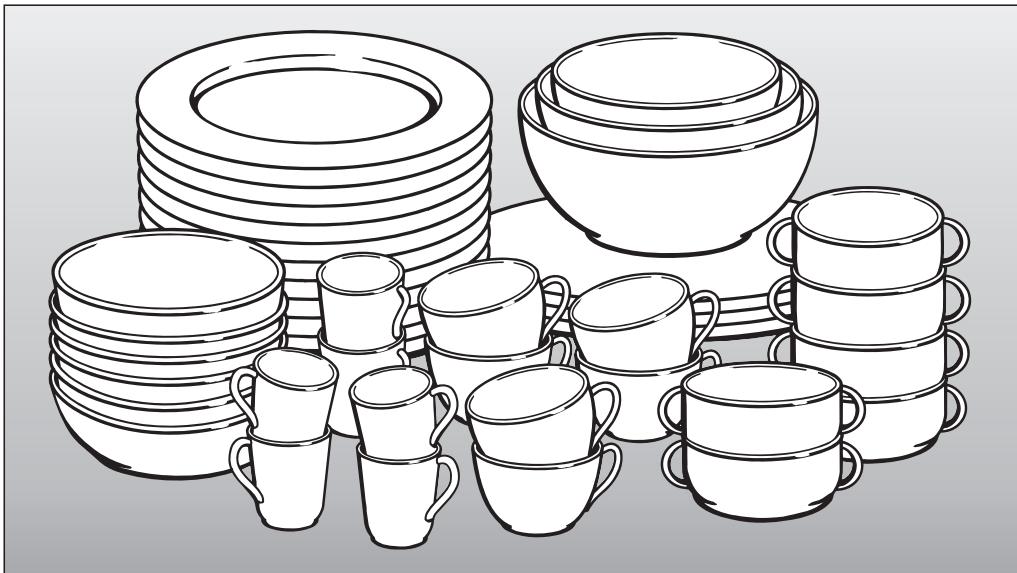

Chargement du tiroir

La quantité qui peut être chargée dépend du type et du format de la vaisse.

La charge maximale est de 55 lbs. (25 kg.)

Ne pasmettre d'assiettesdirectement devantle rail.Lorsque le tiroir est fermé,ces assiettesbloqueraient les éventsd'air chaud et empêcheraient lavaisselle dechauffer uniformément.

Les exemples de chargement suivants vous sont disponibles seulement à titre de guide.

enssembles pour 6:

6 assiettes plates (11"/28 cm)
6 bolssddessert
3 bolà servir
2 assiettes (14 "/ 36 cm)

ou l'un des suivants:

• 20 assiettes plates (11"/28 cm)
• 36 bols à soupe (8"22 cm)
• 30 bols à dessert
• 10 assiettes plates (11"28 cm)

10 bolssoupe (8^ / 22cm)

• 80 tasses espresso
• 40 tasses cappuccino
• 30 verres à punch
• 18 bols à soupe (8"22 cm)

2 soupières (8'' × 7'')

21 cm x 18 cm)

Sélectionner une température

La commande de températe est utilisée pour ajuster le réglage de températe.

Tournier seulement la commande de température dans le sens des aiguilles de la montre et de retard en arrière. Arrête lorsque vous sentez une résistance. Forcer la commande va l'endommager.

La chaleur va s'eteindre automatique. ment lorsque la temperture choisis est atteinte. Elle se remettra en marche aussenot que la temperture chutera a un niveau plus bas que la temperture choisis.

Un niveau de température entre environ 86^ et 176^ (30^ et 80^) peut être réglé.

Temperatures recommendées pour le pré-chauffage:

• environ 104°F (40°C)

pour tasses et verres. Un breu-vage chaud place dans une tasse réchauffée à cette température ne se refroidira pas aussi rapidement tandis que la tasse elle-même peut être touchée facilement.

• environ 140°F (60°C)

pour les assiettes de service, les bols et les assiettes.

Les alimentents resteront chauds plus longtemps sils sont sur des assiettes chauffées à cette température tandis que les assiettes ne seront pas trop chaudes au toucher.

Temps de chauffage

Plusieurs facteurs peuvent affecter ces temps de chauffage:

• matérieliaux et epaisseur de la vais-selle,
• quantité,
• distribution de la vaissette,
• réglage de température.

Plus vous utiliserez votre réchaud, plus il vous sera facile de déterminer les réglages qui vous convennent le mieux.

Toutefois, les renseignements suivants peuvent etre utiles en tant que guide:

À un réglage de température ≈ d'environ 140 °F (60 °C) de chauffage:

Ne jamais utiliser de nettoyeurs abrasifs, de tampons récuer, de laine d'acier ou de nettoyeurs caustiques (pour le four) sur le réchaud. Ils vont endommager la surface.

Nettoyage de l'extérieur

L'extérieur du rechaud peut être nettoyé avec de l'eau chaude et du savon à vaisselle liquide à l'aide d'une éponge douce. Essuyer pour secher avec un linge doux.

Acier inoxydable

Les surfaces en acier inoxydable peuvent etre nettoyees à l'aide d'un nettoyeur pour acier inoxydable non abrasif.

Pour aider à ne pas resolver, vous pouvez utiliser un conditionnéur pour l'acid inoxydable. Appliquer en pressant uniformément.

Tapis avec surface antidérapante

Le tapis peut etre enleve pour nettoyer le bas du tiroir.

Nettoyer le tapis à la main avec de l'eau chaude et du savon à vaisselle liquide. Sécher à fond. Ne pas remettre le tapis avant qu'il ait séché à fond.

L'installation, l'entretien et les réparations des pièces électriques de cet appeareil doivent être effectués seulement par un technicien qualifié conformément aux normes de sécurité nationales et locales.

Les réparations ou autres travaux effectués par des personnes non qualifiées peuvent être dangereux et annuler la garantie.

Quelques problèmes mineurs peuvent être régés sans faire un appel de service:

Que faire si . . .

... les assiettes ne sont pas assez chaudes?

Vérifier si,

• l'appareil est en marche.
• le bon réglage de température a été choisi.
• les évets sont bloqués par de grandes assiettes ou vaisselle.
• les assiettes ont eu assez de temps pour se réchauffer.

Plusieurs facteurs peuvent affecter les temps requis pour réchauffer les assistétés, par exemple:

• matériel et épaissur des assiettes,
• quantité,
• distribution des assiétes,
• réglage de température.

Les périodes de temps indiquées ne sont qu'un guide. À mesure que vous utilisez votre réchaud, vous pourrez比较好 déterminer quels sont les réglages qui vous conviennent le moyen.

Si un des ces problèmes se produit, veuillez contacter votre concessionaire Miele ou le Département du service technique Miele le plus après chez-vous.

... les assiettes ne sont pas chaudes?

Vérifier

• si vous entendez le bruit du ventilateur.

Si le ventilateur est en marche:
l'élement chauffant est défectueux.

Si le ventilateur n'est pas en marche: le ventilateur est defectueux.

• si le disjoncteur a sauté, le fusible est brûlé ou l'appareil est débranché.

... les assiettes sont trop chaudes?

Le contrôle de la température est défectueux.

... I'indicateur On / Off ne s'allume pas lorsque l'appareil est en marche?

La lumière de l'indicateur pour le bouton On/Off button est claquée.

S'il y a un besoin que vous ne pouvez pas rectifier vous-même, veuillez contacter:

• Notre Concessionnaire Miele

ou

• Le Département du service technique Miele

ÉU 1-800-999-1360

Lorsque vous contactez le Département du service technique, veuillez ci-ter les numérios de modele et de série de votre apparéil qui sont inscrits sur la plaque signalétique qui se trouve à côté du tableau de commande.

Voudevez observer les instructions pour le raccordement de I'electricite pour tout apparéil installé conjointement avec le réchaud.

Lorsqu'un autre apparéil est installé conjointement au réchaud au même disjoncteur, le système pourrait être surcharge si les deux apparéils fonctionnent en même temps. Si vous avez des doutes, consulter un électricien qualifié.

Tous les travaux électriques doivent être effectuels par un technician qualifié conformément aux règlements de sécurité nationaux et locaux.

L'installation, les réparations et les autres travaux effectués par des personnes non qualifiées peuvent être dangereux et annuler la garantie.

S'assurer que le courant soit coupé lorsqu'vous installez ou réparez l'appareil.

AVERTISSEMENT:

CET APPAREIL DOIT ETRE MIS À LA TERRE

Remarque pour l'installateur

Veuillez donner ces instructions au consommateur.

Alimentation électrique

Cet apparéil est équipé d'un cordon électrique d'environ 6 pieds (environ 1,8 m) avec une fiche préte pour le branchement à une alimentation électrique de 120 V, 15 A, 60 Hz.

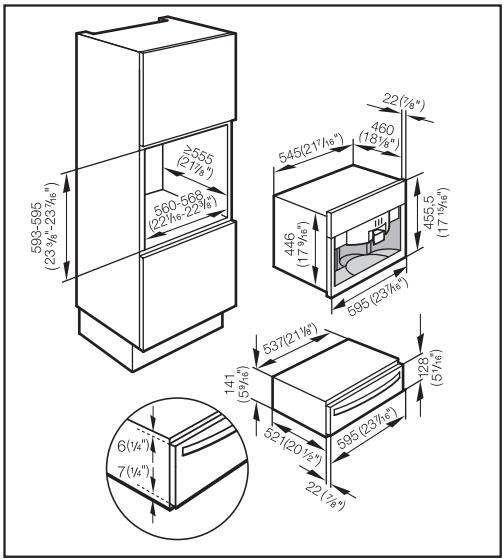

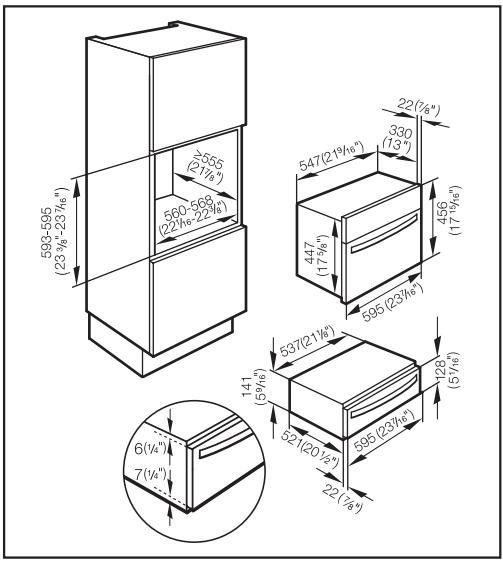

Le réchaud peut uniquement être installé sous un des appareils Miele suivants:

-foura vapeur (DG 155)
- Cafetière (CVA 610)

Veuillez litre toutes les instructions d'utilisation et d'installation pour tout autre apparéil installé avec le réchaud.

Les dimensions de l'armoire requises dépendront de chaque apparéil avec lequel le réchaud est installé.

Lorsque le rechaud est installé conjointement avec un autre appar-. reil, il doit toujours etre instal6 sous l'autre apparuil. Il n'est pas nécessaire d'avoir une tablette entre les deux appareils.

Ne pas faire fonctionner les appar- reils jusqu'à ce que leur installation soit complétée.

Four à vapeur

Cafetière

Le rechaud doit être installé au-dessus d'une tablette-temporaire installée avec l'armoire pour s'assurer que les armoires puissant supporter le poids du rechaud ainsi que de tout autre apparéil installé conjointement.

Lorsque le rechaud est installé conjointement à un autre apparéil, il doit toujours être installé sous l'autre apparéil. Il n'est pas nécessaire d'avoir une tablette entre les apparéils.

Faire sauter le disjoncteur de la prise.
■ Brancher le réchaud dans la prise.
Pousser l'appareil dans l'armoire et l'aligner.

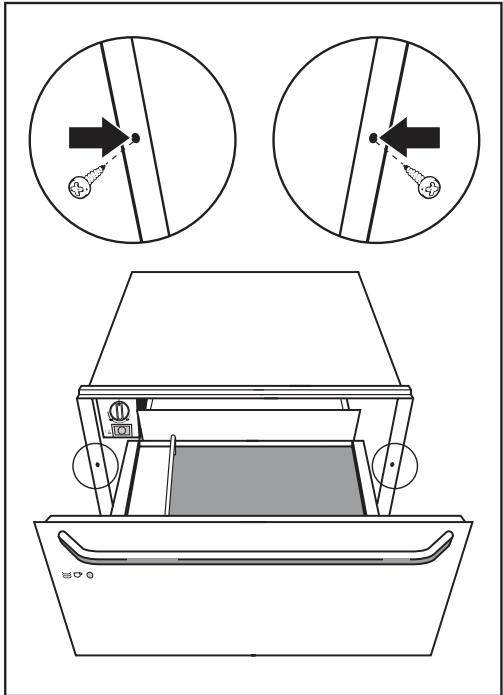

Ouvrir le tiroir du réchaud et utiliser deux vis pour solidifier le réchaud aux rebords latéraux des meubles de rangement.

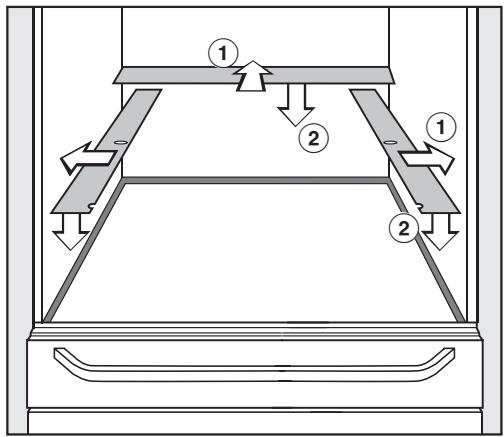

Faire adhérer les bandes d'iso-lation.

Enlever la couche protectrice des bandes adhesives.
Aligner les bandes de métal au même niveau que les côts et murs arrirées de l'armoire (1) et les coller sur le réchaud (2) (voir l'illustration).

La troisième bande de métal n'est pas nécessaire si les armoires n'ont pas de panneau arrêté.
■ Installer la combinaison d'appareils conformément à ses propres instructions d'utilisation/installation et brancher la source d'alimentation électrique.

Alignement de l'avant du réchaud

Après avoir installé la combinaison d'appareils, il sera peut-être nécessaire sous certaines circonstances,

• d'aligner l'avant du réchaud.
• d'aligner l'espace entre le réchaud et l'appareil conjoint.

Pour vous aider à le faire, il y a des points d'ajustement sous les écrous qui solidifiient le tiroir aux coulisseaux téléscopiques.

Dévisser les écrous et enlever le tiroir du réchaud.

Utiliser les ajustements pour aligner le tiroir correctement.

Miele Limitée

Siège social Canadien

Télécopieur:905-707-0177

www.miele.ca

[e-mail] (Renseignements généraux)

[e-mail] (Service technique)

Bureau régional des ventes de Colombie-Britannique

Télécopieur:604-434-1309

Bureau régional des ventes du Québec

400, avenue Laurier Ouest

Bureau 600

Montréal, QC H2V 2K7

Telephone: [phone]

514-277-1818

Télécopieur:514-277-1838
