PFWU-51B - Projecteur Barco - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur DLP professionnel
Technologie d'affichage	DLP 1 x DMD 0,67"
Résolution native	WUXGA (1920 x 1200)
Luminosité	5500 lumens ANSI
Contraste	2000:1 (typique)
Source lumineuse	Lampe UHP 350 W
Durée de vie de la lampe	2000 heures (mode normal), 2500 heures (mode économique)
Alimentation	100-240 V AC, 50/60 Hz
Consommation électrique	450 W (max), <0,5 W en veille

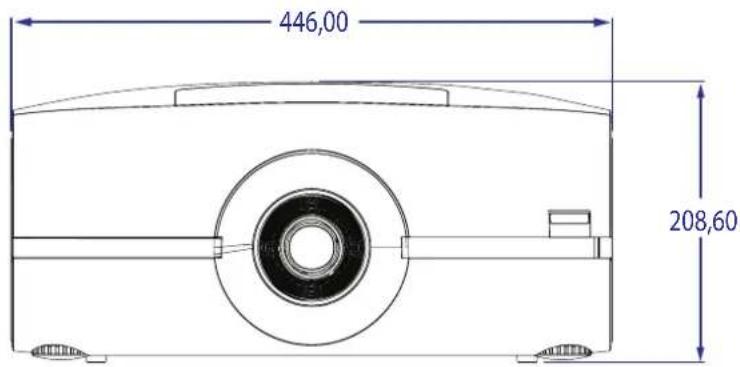

Dimensions (L x P x H)	475 x 370 x 175 mm
Poids	12,5 kg
Entrées vidéo	HDMI 1.3, DisplayPort, DVI-D, VGA, Composite, S-Vidéo

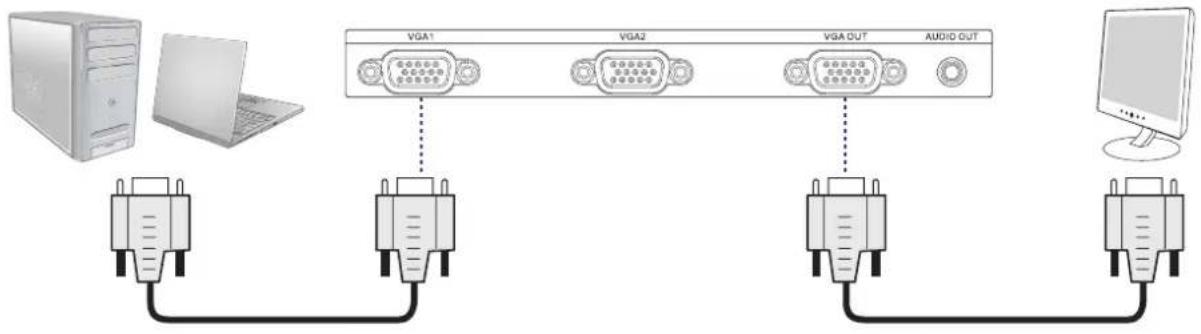

Sorties	VGA (moniteur), RS-232, USB (service)
Réseau	Ethernet 10/100 (RJ45)
Niveau sonore	38 dB (mode normal), 32 dB (mode économique)
Montage	Plafond, dos, table (orientation 360°)
Correction trapézoïdale	Verticale : ±30°, Horizontale : ±20°
Fonctions principales	Projection d'images haute luminosité, ajustement d'objectif motorisé, étalonnage des couleurs, modes d'image préréglés
Entretien et nettoyage	Nettoyer le filtre à air tous les 1000 heures ; remplacer la lampe après usage ; utiliser un chiffon doux et sec pour le boîtier
Sécurité	Verrouillage Kensington, mot de passe administrateur, détection de température excessive
Pièces détachées et réparabilité	Lampe de rechange, filtre à air, kit de montage ; réparation par technicien agréé
Informations générales	Projecteur conçu pour des applications professionnelles et installation fixe

FOIRE AUX QUESTIONS - PFWU-51B Barco

Comment installer le projecteur PFWU-51B ?

Placez le projecteur sur une surface stable ou fixez-le au plafond à l'aide d'un kit de montage compatible. Branchez les câbles d'alimentation et vidéo, puis allumez l'appareil. Utilisez les molettes de mise au point et de zoom pour ajuster l'image.

Quelle est la durée de vie de la lampe ?

La lampe UHP de 350 W a une durée de vie d'environ 2000 heures en mode normal et 2500 heures en mode économique. Lorsque l'indicateur de lampe s'allume, remplacez-la rapidement.

Comment nettoyer le filtre à air ?

Éteignez le projecteur et débranchez-le. Retirez le couvercle du filtre à air et sortez le filtre. Nettoyez-le avec un aspirateur ou à l'eau tiède savonneuse, puis séchez-le complètement avant de le remettre en place.

Que faire si l'image est déformée ?

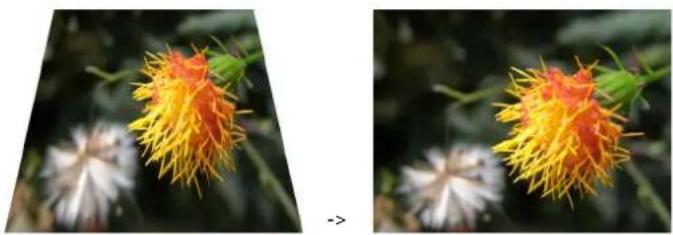

Utilisez la correction trapézoïdale via le menu OSD pour redresser l'image. Ajustez les paramètres de zoom et de mise au point. Si le problème persiste, vérifiez que le projecteur est perpendiculaire à l'écran.

Puis-je utiliser le projecteur en extérieur ?

Le PFWU-51B est conçu pour une utilisation en intérieur. En extérieur, protégez-le de la pluie, de la poussière et de l'humidité excessive. Un éclairage ambiant trop fort peut réduire la qualité de l'image.

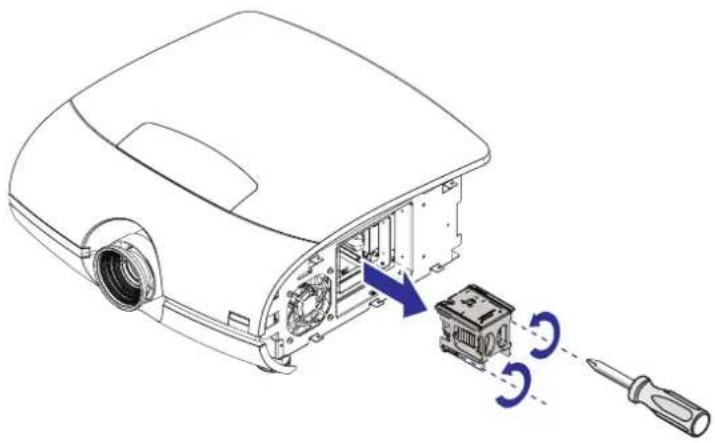

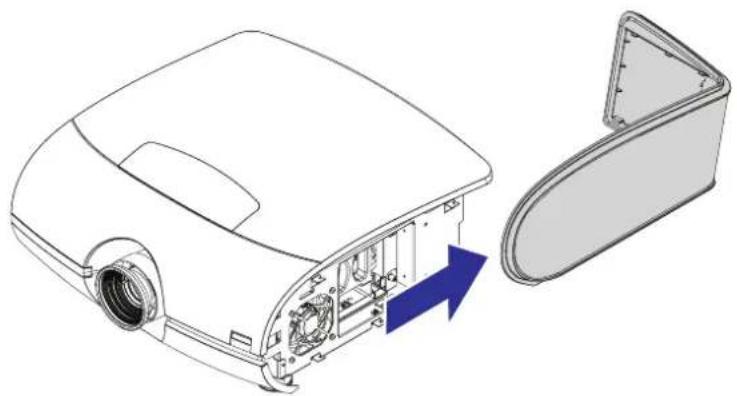

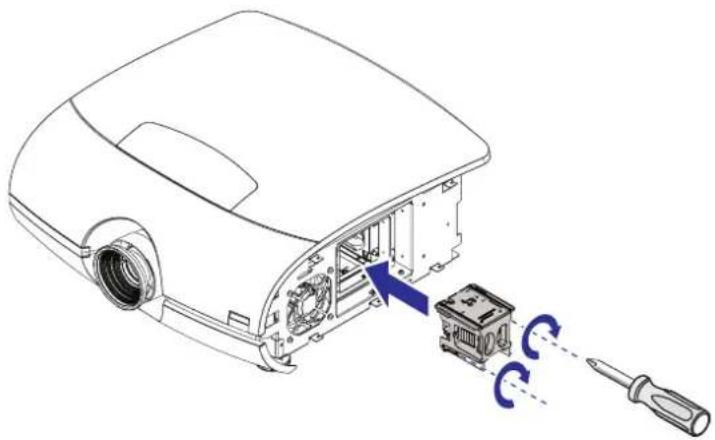

Comment remplacer la lampe ?

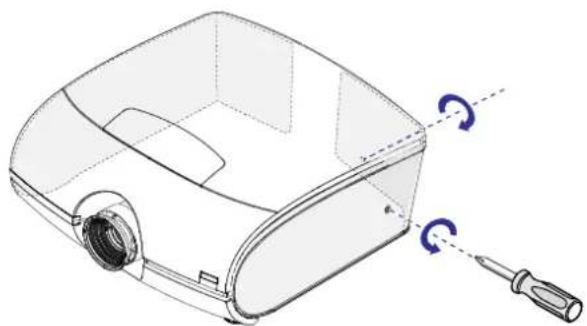

Éteignez le projecteur et attendez qu'il refroidisse (au moins 30 minutes). Débranchez-le. Ouvrez le compartiment de la lampe à l'arrière, dévissez l'ancienne lampe et insérez la nouvelle sans toucher le verre. Refermez et réinitialisez le compteur de lampe dans le menu.

Mon projecteur ne s'allume pas : que faire ?

Vérifiez que le câble d'alimentation est bien branché et que la prise électrique fonctionne. Si le voyant d'alimentation clignote, cela peut indiquer une surchauffe ou un problème de lampe. Attendez quelques minutes, puis réessayez. Si rien ne se passe, contactez le service après-vente.

Comment connecter un ordinateur au projecteur ?

Utilisez un câble HDMI, DisplayPort, DVI ou VGA selon les sorties de votre ordinateur. Branchez le câble au projecteur et à l'ordinateur. Sélectionnez la source correspondante via le bouton 'Source' de la télécommande ou du panneau de commande.

Le ventilateur fait du bruit : est-ce normal ?

Oui, le projecteur dispose d'un ventilateur pour refroidir la lampe. Le niveau sonore est d'environ 38 dB en mode normal et 32 dB en mode économique. Si le bruit devient excessif, nettoyez le filtre à air ou vérifiez que les ouïes de ventilation ne sont pas obstruées.

Où trouver les pièces détachées ?

Les pièces détachées (lampe, filtre à air, télécommande) sont disponibles auprès des revendeurs agréés Barco ou sur le site officiel. Utilisez toujours des pièces d'origine pour garantir la compatibilité et la sécurité.

MODE D'EMPLOI PFWU-51B Barco

Manuel d'utilisation

Visitez notre site : www.barco.com

Imprimé en Chine

Révision : 04

Modifications

Barco fournit ce Guide d'utilisation « tel quel » sans garantie quelconque, expresse ou implicite, y compris, mais sans s'y limiter, toute garantie implicite de qualité marchande ou de convenance à un usage particulier. Barco se réserve le droit de procéder à des améliorations et/ou à des modifications au(x) produit(s) et/ou au(x) programme(s) décrit(s) dans le présent document et ce sans préavis.

Ce document peut contenir des inexactitudes techniques ou des erreurs typographiques. Des modifications sont occasionnellement apportées aux informations de ce document ; ces modifications sont intégrées aux nouvelles éditions du document.

La version la plus récente des guides Barco peut être téléchargée depuis le site Internet de Barco www.barco.com ou depuis le site sécurisé de Barco https://my.barco.com.

Copyright ©

Tous droits réservés. Aucune partie de ce document ne peut être copiée, reproduite ou traduite. De même, il ne peut être enregistré, transmis ou stocké dans un système de récupération sans l'accord préalable écrit de Barco.

EN55022/CISPR22 Classe A ITE (équipement informatique)

La classe A ITE est une catégorie de classification des équipements informatiques conformes aux limites ITE de classe A mais non aux limites ITE de classe B. De tels équipements peuvent être vendus librement, mais doivent être accompagnés de la mise en garde d'utilisation suivante :

Avertissement : Ceci est un appareil de classe A. Dans un cadre résidentiel, cet appareil peut provoquer des interférences radio, auquel cas il pourra être demandé à l'utilisateur de prendre les mesures adéquates.

Déclaration FCC - Federal Communication Commission

Cet équipement a été testé et reconnu conforme aux limites applicables aux appareils numériques de classe A, définies dans la Partie 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'appareil est utilisé dans un environnement commercial Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence ; s'il n'est pas installé et utilisé conformément aux instructions dont il fait l'objet, il peut causer des interférences nuisibles avec les communications radio. L'utilisation de cet équipement dans un cadre résidentiel peut provoquer des interférences nuisibles, auquel cas il pourra être demandé à l'utilisateur de rectifier ces interférences à sa charge.

Garantie et compensation

Barco fournit une garantie de parfaite fabrication dans le cadre des termes légaux de la garantie. Dès réception, l'acquéreur devra immédiatement vérifier les biens livrés pour s'assurer de l'absence de tout dommage ayant pu survenir durant le transport, ainsi que tout défaut matériel et de fabrication ; Barco devra immédiatement être averti par écrit de toute réclamation.

La période de garantie débute à la date de transfert des risques, ou, dans le cas de systèmes et de logiciels spéciaux, à la date de mise en service, soit au plus tard 30 jours après le transfert des risques. Dans l'éventualité d'une réclamation justifiée, Barco s'engage à réparer ou à remplacer l'équipement à sa discrétion et dans un délai approprié. Si de telles mesures s'avèrent impossibles ou infructueuses, l'acquéreur pourra demander une réduction du prix d'achat ou annuler son contrat. Toute autre réclamation, en particulier celles ayant trait à une quelconque compensation pour des dommages directs ou indirects, mais aussi des dommages attribués à l'utilisation du logiciel ou des autres services proposés par Barco, qu'il s'agisse d'un composant du système ou d'un service indépendant, seront considérées non valides à condition qu'il soit prouvé que le dommage ne soit pas attribuable à l'absence de propriétés garanties par écrit ou dû à une négligence intentionnelle ou caractérisée de la part de Barco.

Si l'acquéreur ou une tierce partie apporte des modifications ou effectue des réparations sur les biens livrés par Barco, ou si les biens sont manipulés incorrectement, en particulier si les systèmes sont mis en service ou utilisés incorrectement, ou si, après le transfert des risques, les biens sont exposés à des conditions non stipulées dans le contrat, toutes les requêtes de garantie de l'acquéreur seront invalidées. La garantie ne couvre pas les défaillances du système attribuables aux programmes ou aux circuits électroniques spéciaux installés par l'acquéreur, par ex. les interfaces. L'usure normale ainsi que l'entretien normal sont également exclus de la garantie proposée par Barco.

Les conditions environnementales ainsi que les règles d'entretien et de maintenance spécifiées dans ce guide doivent être respectées par l'utilisateur.

Marques commerciales

Les marques et noms de produits mentionnés dans ce document peuvent être des marques commerciales, des marques déposées ou des titres de propriété intellectuelle appartenant à leurs propriétaires respectifs. Toutes les marques et noms de produits mentionnés dans ce document sont utilisés à titre illustratif ou explicatif et ne doivent pas être considérées comme une promotion de ces produits ou de leurs fabricants.

1. SECURITE 1

1.1 Considérations générales 1
1.2 Instructions de sécurité importantes 2

2. GÉNÉRALITÉS 5

2.1 Exigences d'installation 5
2.2 Déballage du projecteur 6
2.3 Inspection initiale 7
2.4 Configurations du projecteur 8

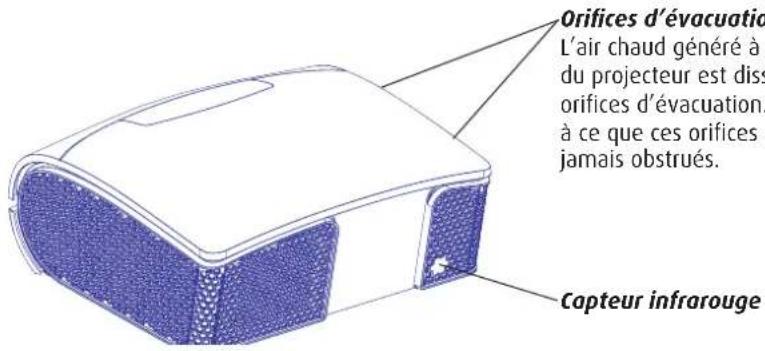

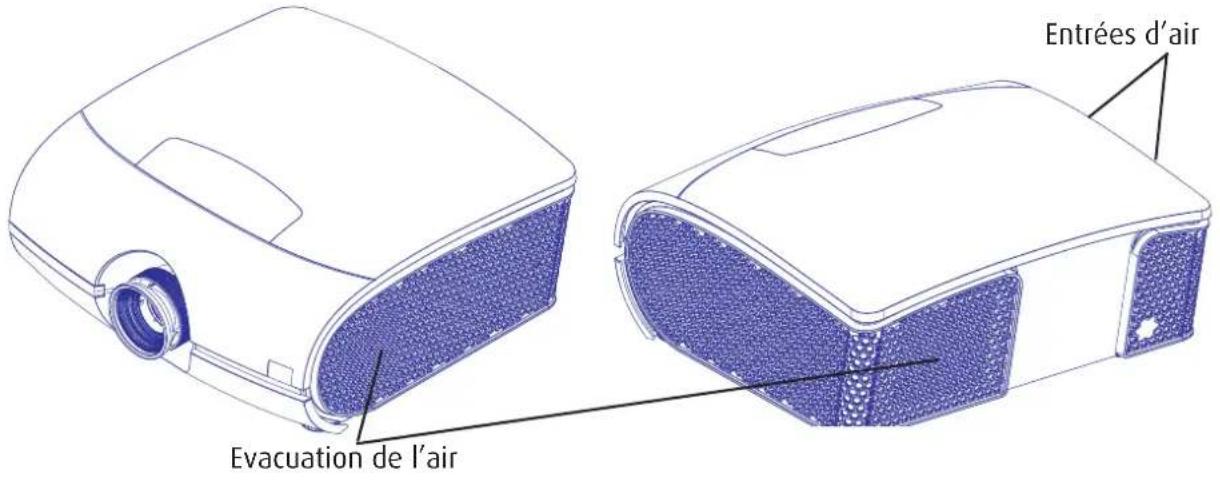

2.5 Orifices d'entrée et d'évacuation de l'air 10
2.6 Vue d'ensemble du processus d'installation 11

3. INSTALLATION DU MATÉRIEL 12

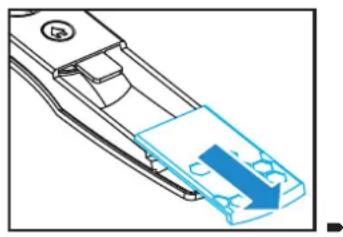

3.1 Télécommande (RCU) 12

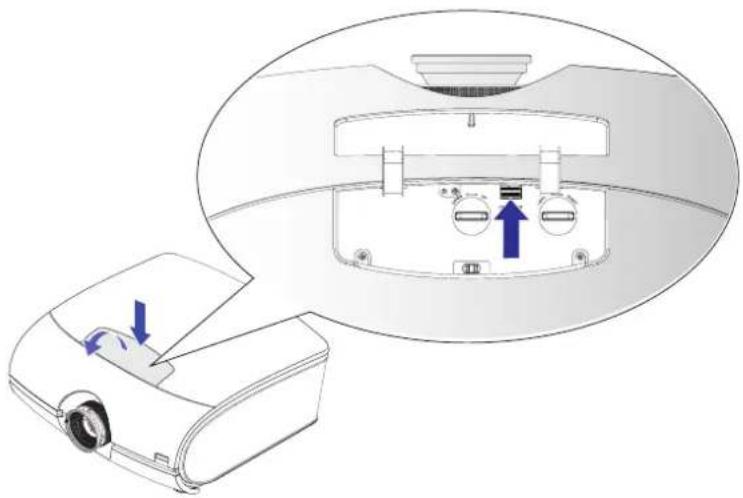

3.2 Objectifs 14

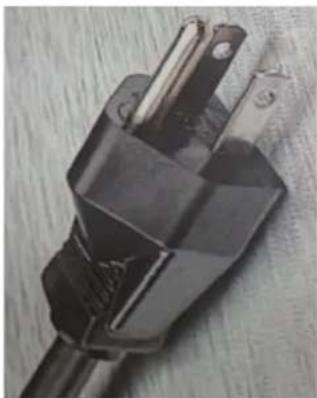

3.3 Branchement du projecteur sur le réseau électrique local 18

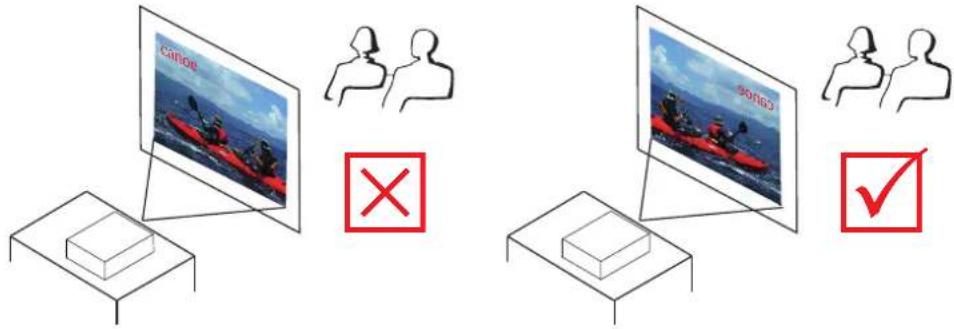

3.4 Alignement d'un projecteur monté sur bureau 19
3.5 Installation du dispositif de montage au plafond 21

4. PIECES ET FONCTIONS DU PROJECTEUR 22

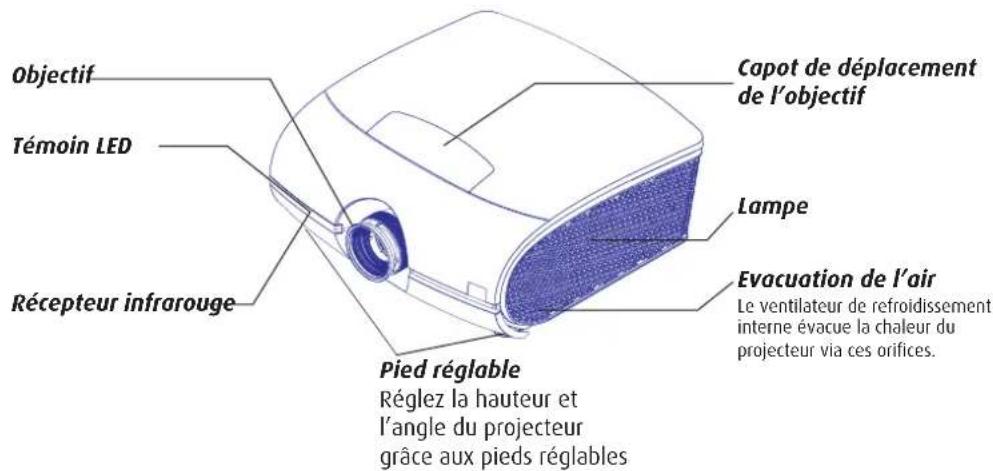

4.1 Vue avant du projecteur 22
4.2 Vue arrière du projecteur 22

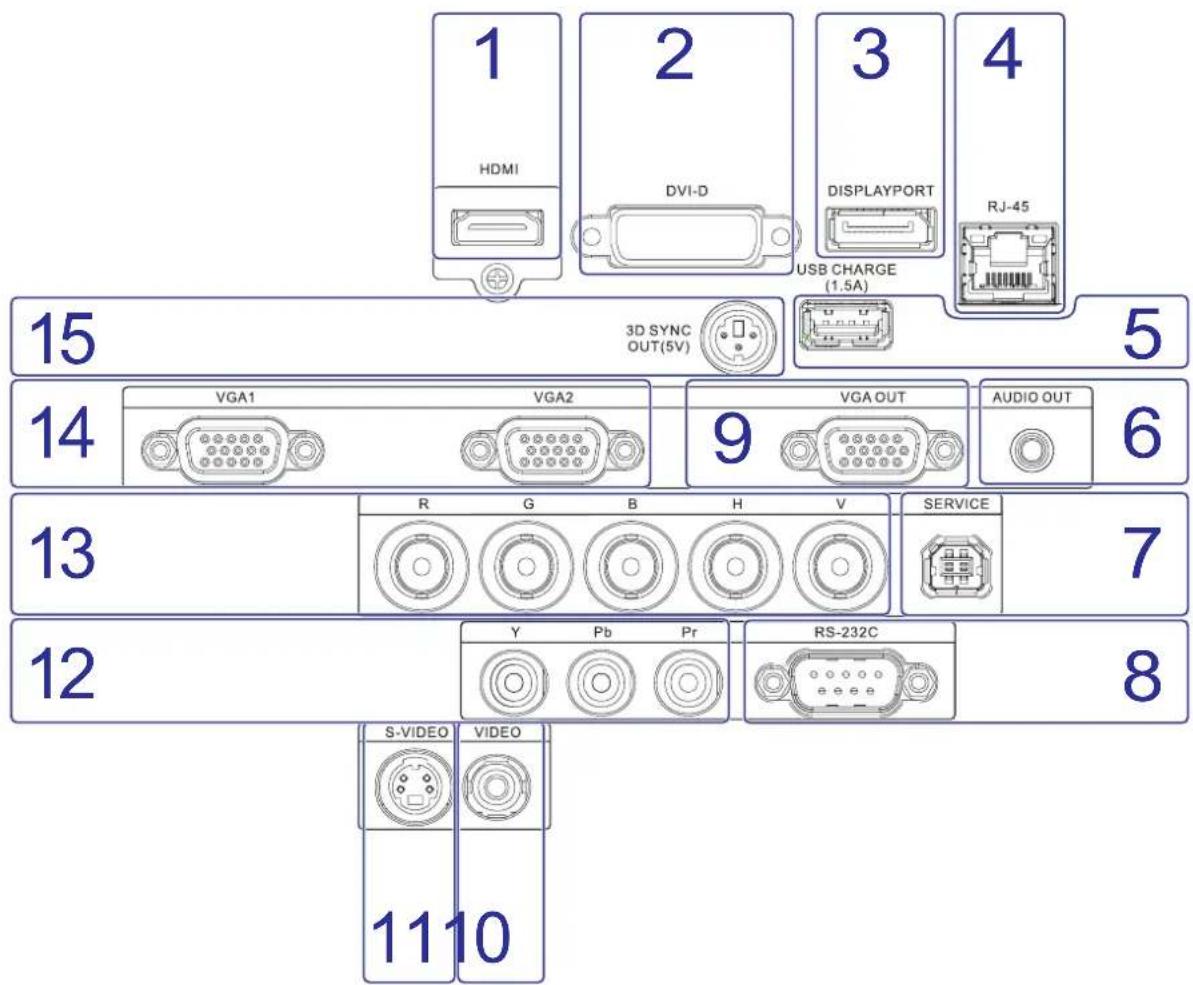

4.3 Entrées et Communication 23

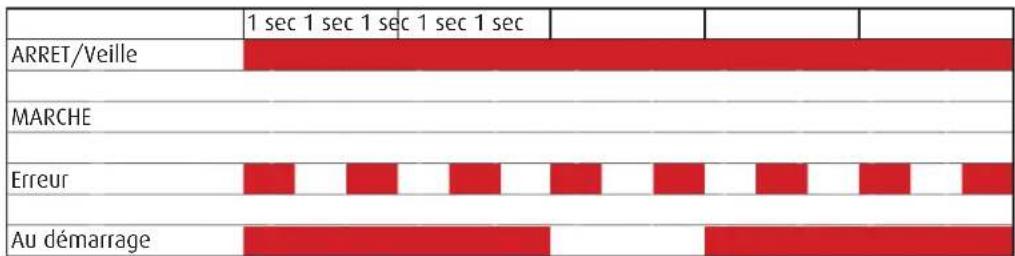

4.4 Etat du voyant LED 26

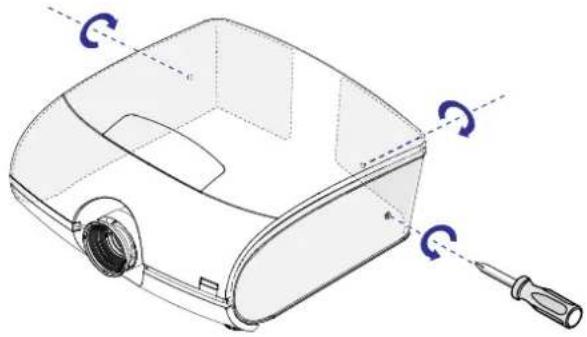

4.5 Ouverture du capot E/S 27

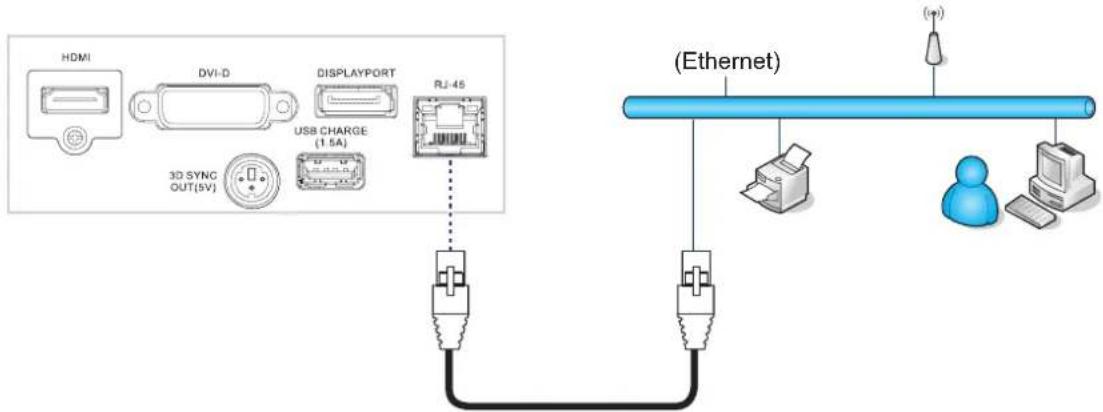

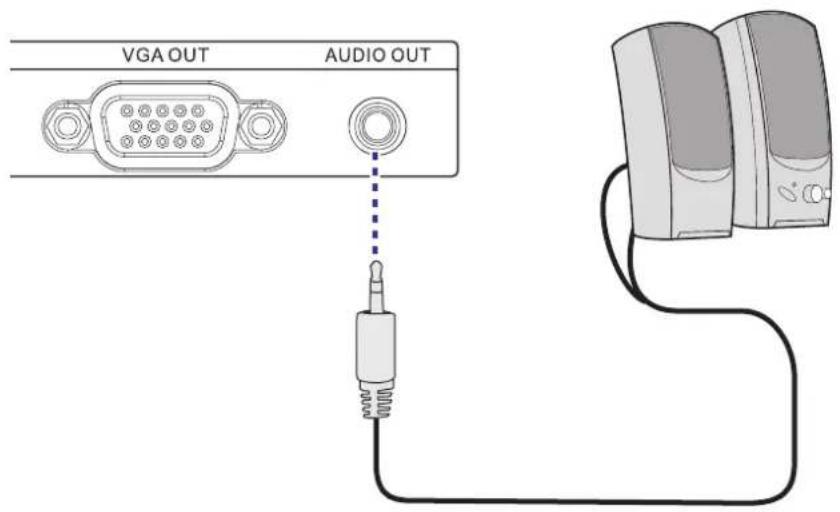

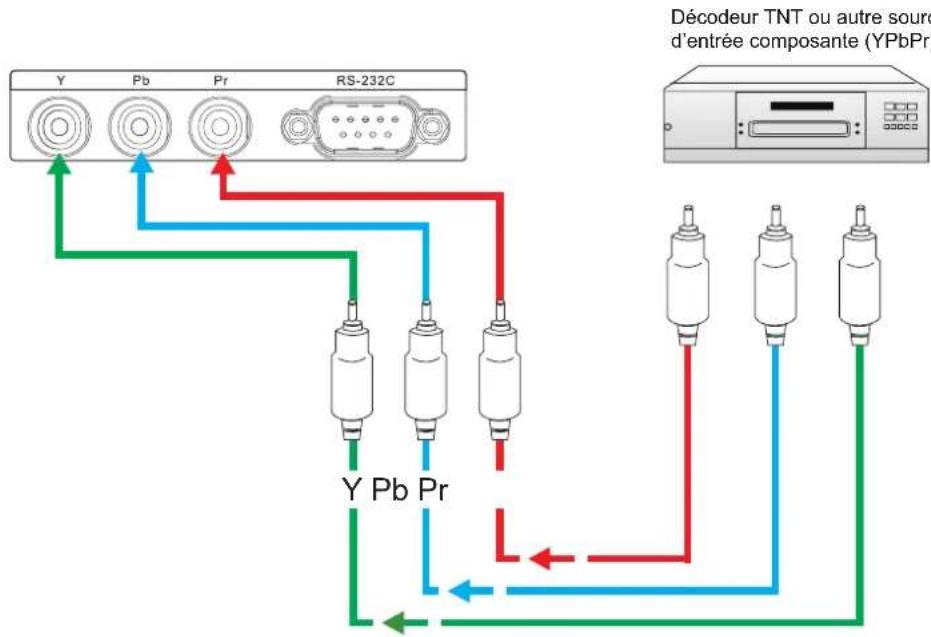

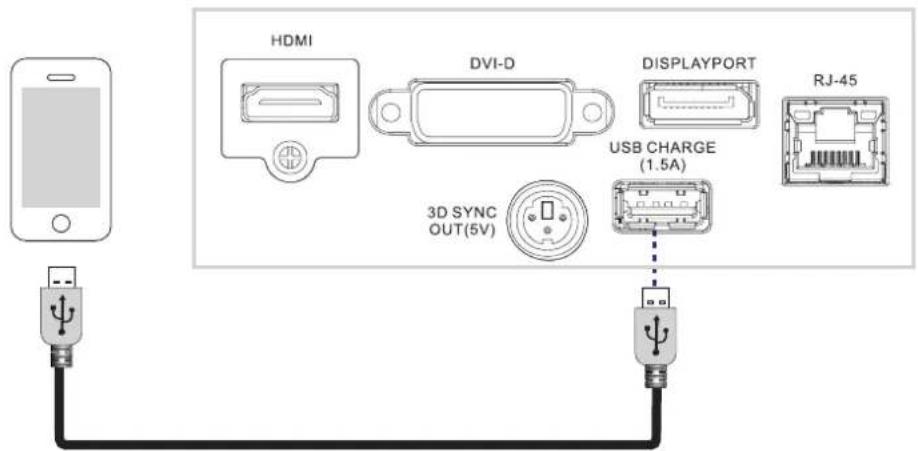

4.6 Branchement du projecteur à d'autres appareils 28

5. PRÉPARATION 33

5.1 Télécommande et clavier de l'appareil 33
5.2 Utilisation de la télécommande et de l'écran OSD Lite 33
5.3 Mise en marche du projecteur 35
5.4 Arrêt du projecteur 35
5.5 Portée effective du signal de la télécommande 35
5.6 Sélection de la source 35

5.7 Modification de la langue de l'OSD 36

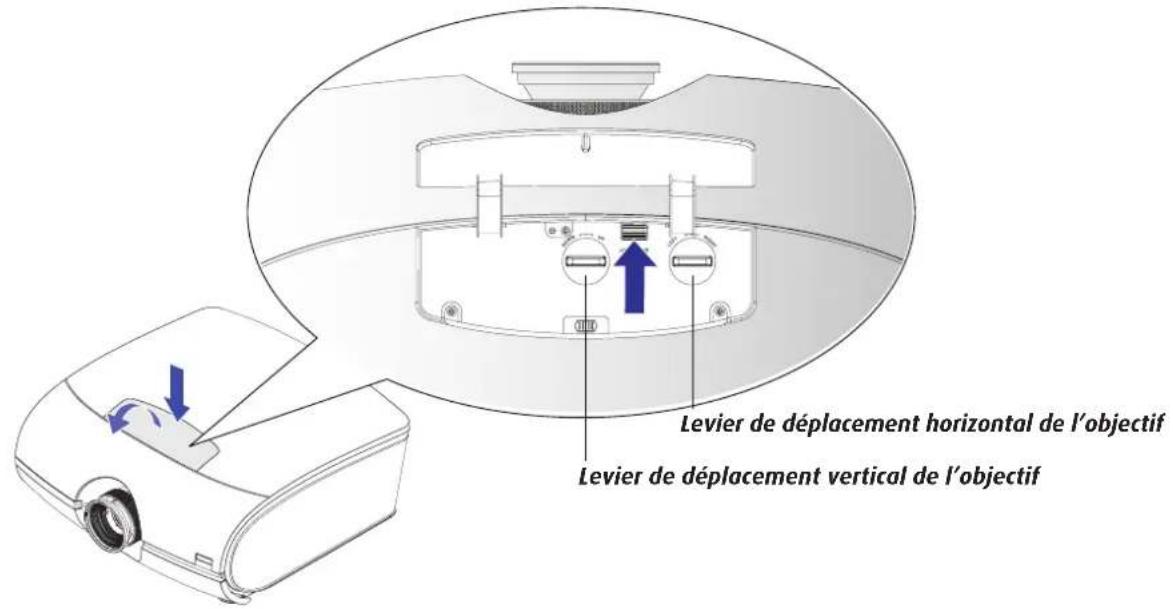

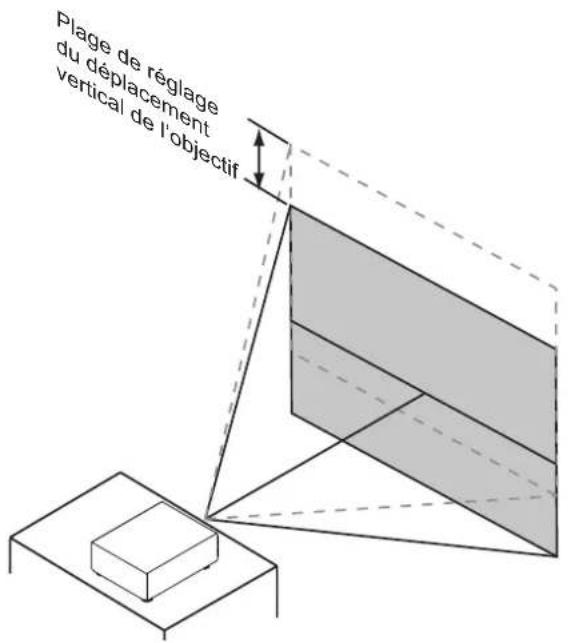

5.8 Réglage de l'objectif via déplacement horizontal et vertical 36

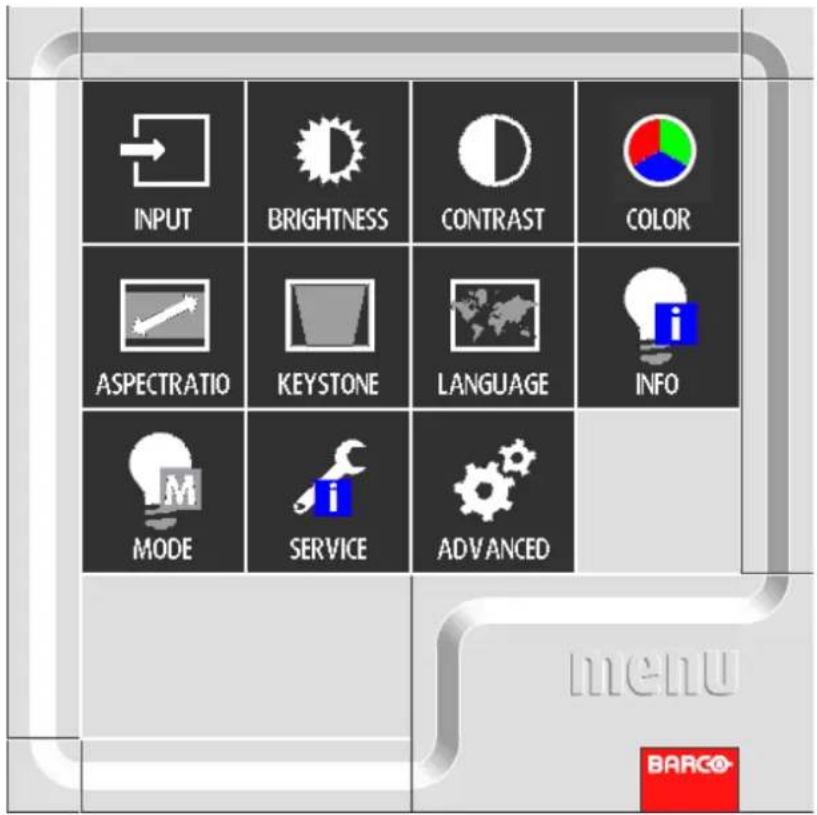

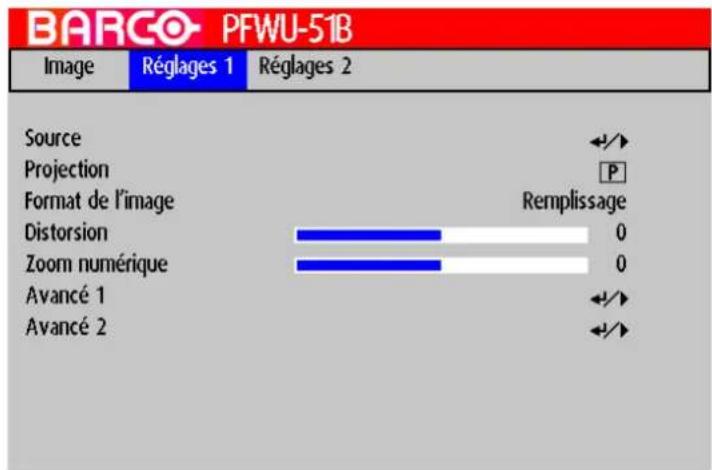

5.9 Présentation du menu d'affichage à l'écran OSD Lite 37

6. MENU OSD AVANCE 38

6.1 Activation du menu OSD Avancé 38
6.2 Comment naviguer la structure du menu Avancé ? 39
6.3 Mémoire du menu avancé 39

7. IMAGE 40

7.1 Vue d'ensemble du menu Image 40
7.2 Mode d'affichage 41
7.3 Luminosité 41
7.4 Contraste 41
7.5 Ordinateur 42

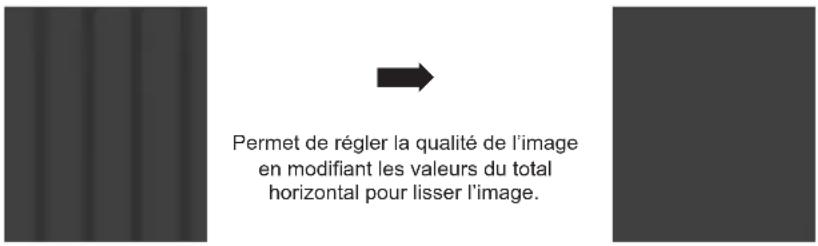

7.6 Réglage auto de l'image 43
7.7 Avancé 44
7.8 Balance d'entrée 45

8. RÉGLAGES 1

8.1 Vue d'ensemble du menu Réglages 1 48
8.2 Source 49
8.3 Projection 49
8.4 Format 50
8.5 Trapèze 52
8.6 Zoom numérique 52
8.7 Avancé 1 52
8.8 Avancé 2 53

9. RÉGLAGES 2

9.1 Vue d'ensemble du menu Réglages 2 54
9.2 Source auto 55
9.3 Pas de signal arrêt 56
9.4 Allumage auto 56
9.5 Mode de la lampe 56

9.6 Remise total à 0 56
9.7 Statut 56
9.8 Avancé 1 57
9.9 Avancé 2 59

10. MAINTENANCE 60

10.1 Remplacement de la lampe 60

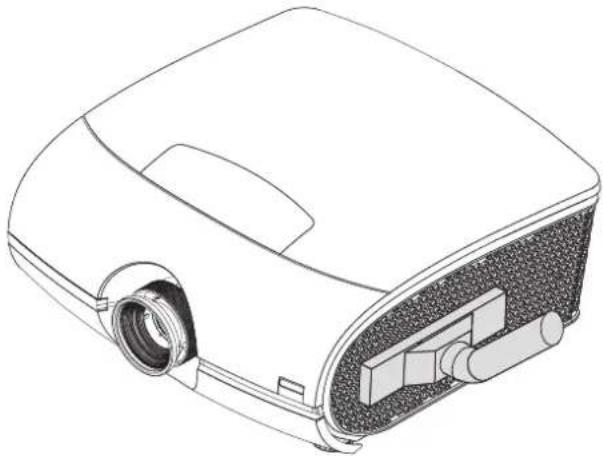

10.2 Dépoussiérage 62
10.3 Nettoyage de l'objectif 62
10.4 Nettoyage de l'extérieur du projecteur 62
10.5 Dépannage 63

11. SPÉCIFICATIONS DU PROJECTEUR 65

11.1 Spécifications du PFWU-51B 65
11.2 Spécifications du PFWX-51B 67
11.3 Fichiers source standard 69
11.4 Dimensions 72

12. INFORMATIONS ENVIRONNEMENTALES 73

12.1 Informations sur la mise au rebut 73
12.2 Conformité Rohs 73
12.3 Adresse de fabrication 75

1. SECURITE

Dans ce chapitre

Lisez attentivement ce chapitre. Il contient des informations importantes pour éviter les risques de blessures lors de l'installation et de l'utilisation du projecteur PFWX-51B/PFWU-51B. De plus, il contient plusieurs mises en garde pour éviter d'endommager me projecteur PFWX-51B/PFWU-51B. Assurez-vous d'avoir parfaitement compris et respecté les recommandations de sécurité, les instructions de sécurité et les mises en garde de ce chapitre avant de procéder à l'installation de votre projecteur PFWX-51B/PFWU-51B. Après ce chapitre, d'autres 'avertissements' et 'mises en garde' seront donnés en fonction de la procédure d'installation. Lisez et respectez également ces 'avertissements' et 'mises en garde'.

1.1 Considérations générales

Toute référence dans ce document au terme « SERIE PRESENT » signifie que le contenu s'applique aux produits Barco suivants :

• PFWX-51B
• PFWU-51B

AVERTISSEMENT : Assurez-vous d'avoir parfaitement compris et respecté les recommandations de sécurité, les instructions de sécurité et les mises en garde de ce guide d'utilisation.

AVERTISSEMENT : Ayez toujours conscience des charges suspendues.

AVERTISSEMENT : Portez un casque de protection pour minimiser les risques de blessures corporelles.

AVERTISSEMENT : Soyez prudent lors de la manipulation de charges lourdes.

AVERTISSEMENT : Faites attention à vos doigts lors de la manipulation de charges lourdes.

ATTENTION: Une lampe à haute pression risque d'exploser si elle n'est pas manipulée correctement.

Instructions de sécurité de base

• Avant d'utiliser cet équipement, veuillez lire attentivement ce guide et conservez-le pour toute consultation ultérieure.
• L'installation et les réglages préliminaires devraient être effectués par un employé Barco qualifié ou par un revendeur Barco agréé.
• Tous les avertissements figurant sur le projecteur et dans la documentation l'accompagnant doivent être respectés.
• Toutes les instructions d'utilisation de cet équipement doivent être scrupuleusement respectées.
• Tous les codes d'installation locaux en vigueur doivent être respectés.

Avis sur la sécurité

Cet équipement a été fabriqué conformément aux exigences des normes de sécurité internationales IEC60950-1, EN60950-1, UL60950-1 et CAN/CSA C22.2 No.60950-1, qui constituent les normes de sécurité applicables aux équipements informatiques, y compris les équipements électriques commerciaux. Ces normes de sécurité imposent des exigences importantes en matière d'utilisation des composants de sécurité critiques, des matériaux et de l'isolation afin de protéger l'utilisateur ou l'opérateur contre les risques d'électrocution et les dangers liés à l'énergie et l'accès aux composants sous tension. Les normes de sécurité imposent également des limites en termes de fluctuations de température internes et externes, de niveaux de radiation, de stabilité et de résistance mécanique, de construction du châssis et des dispositifs de protection contre les risques d'incendie. Les tests simulés de défaillance simple garantissent la sécurité de l'équipement vis-à-vis de l'utilisateur même si le fonctionnement normal de l'appareil est défaillant.

Définition de l'utilisateur

Tout au long de ce guide d'utilisation, le terme TECHNICIEN QUALIFIE fait référence aux personnes ayant la formation et l'expérience technique nécessaires pour connaître les risques potentiels auxquels ils sont exposés (y compris, mais sans s'y limiter LES HAUTES TENSIONS ELECTRIQUES, LES CIRCUITS ELECTRIQUES et LES PROJECTEURS A HAUTE LUMINOSITE) dans le cadre de leur travail, ainsi que des mesures à prendre pour minimiser ces risques vis-à-vis d'eux-mêmes et des autres. Le terme UTILISATEUR ou OPERATEUR fait référence à toute personne autre qu'un TECHNICIEN QUALIFIE, AUTORISEE à faire fonctionner les systèmes de projection professionnels.

Un projecteur PFWX-51B/PFWU-51B est « EXCLUSIVEMENT DESTINE A UN USAGE PROFESSIONNEL » par un PERSONNEL AUTORISE ayant une parfaite connaissance des risques potentiels liés aux hautes tensions, aux rayons lumineux de haute intensité, à l'exposition aux ultraviolets et aux hautes températures générées par la lampe et les circuits connexes. Seul un TECHNICIEN QUALIFIE ayant une parfaite connaissance de ces risques, est autorisé à effectuer des opérations de maintenance sur les composants à l'intérieur du châssis.

1.2 Instructions de sécurité importantes

Pour prévenir les risques d'électrocution

• Cet appareil doit être alimenté par une source d'alimentation CA monophasé.
• Cet appareil doit être mis à la terre via le cordon d'alimentation CA à trois conducteurs fourni. Si aucun des cordons d'alimentation fournis n'est correct, veuillez contacter votre revendeur. Si vous ne parvenez pas à insérer la fiche dans la prise secteur, contactez un électricien pour remplacer votre prise obsolète. Ne contournez jamais le dispositif de sécurité de la prise de mise à la terre.
• Ne posez rien sur le cordon d'alimentation. N'installez pas cet appareil dans un lieu où des personnes pourraient marcher sur le cordon. Pour débrancher le cordon, tirez sur la fiche. Ne tirez jamais sur le câble.
• Utilisez exclusivement le cordon d'alimentation fourni avec votre appareil. Même d'aspect similaire, d'autres cordons d'alimentation peuvent ne pas avoir été testés en usine et peuvent ne pas convenir pour l'alimentation de cet appareil. Pour remplacer votre cordon d'alimentation, contactez votre revendeur.
• N'utilisez en aucun cas le projecteur avec un cordon endommagé. Remplacez le cordon. N'utilisez pas le projecteur si celui-ci est tombé ou a été endommagé - faites-le vérifier par un technicien de maintenance qualifié et obtenez son approbation avant toute utilisation.
• Placez le cordon de telle sorte à ce qu'il ne puisse être accroché, traîné ou mis en contact avec des surfaces chaudes.
• Si l'utilisation d'une rallonge s'avère requise, un câble d'un courant nominal au moins équivalent à celui du projecteur doit être utilisé. Un cordon d'intensité électrique inférieure à celui du projecteur risque de surchauffer.
• N'enfoncez jamais aucun objet de quelque sorte que ce soit dans cet appareil via les fentes du châssis - ils risqueraient de toucher des points de tension dangereux ou de court-circuiter des composants ce qui pourrait entraîner un risque d'incendie ou d'électrocution.
  • N'exposez jamais ce projecteur à la pluie ou à de l'humidité.
• N'immergez ni n'exposez jamais ce projecteur à de l'eau ou tout autre liquide.
• Ne renversez aucun type de liquide sur ce projecteur.
• Si un liquide ou un objet venait à pénétrer dans le corps de l'appareil, débranchez-le immédiatement et faites-le vérifier par un technicien de maintenance qualifié avant de le rallumer.
• Ne démontez jamais ce projecteur, confiez-le systématiquement à un technicien agréé pour toute maintenance ou réparation.
• N'utilisez jamais un accessoire non recommandé par le fabricant.
• Foudre - pour protéger cet appareil vidéo durant un orage, ou si l'appareil doit être laissé sans surveillance ou ne pas être utilisé pendant un long laps de temps, débranchez-le de l'alimentation secteur. Ceci évitera tout dommage dû à la foudre ou à une saute de puissance du réseau électrique CA.

Pour éviter les blessures corporelles

• Isolez l'appareil du réseau électrique avant de remplacer une lampe ou un boîtier de lampe. Attention : Lampe chaude (boîtier).
• Attention : Une lampe à haute pression risque d'exploser si elle n'est pas manipulée correctement. Confiez toute tâche de maintenance à un technicien qualifié.
• Pour éviter les risques de blessures et les dommages physiques, lisez attentivement ce guide et toutes les étiquettes figurant sur le système avant d'insérer une lampe dans le boîtier, de d'effectuer le branchement au secteur ou de régler le projecteur.
• Pour éviter les blessures, prenez garde au poids du projecteur. Un minimum de 2 personnes est nécessaire pour transporter ce projecteur.
• Pour éviter les blessures, veillez à ce que l'objectif et tous les caches soient correctement installés. Veuillez vous reporter aux procédures d'installation.
• Avertissement : Faisceau lumineux de haute intensité. Ne regardez JAMAIS directement dans l'objectif ! La haute luminance risquerait de gravement blesser vos yeux.
• Avertissement :Lampes ultra haute luminosité : Ce projecteur utilise des lampes ultra haute luminosité. Ne tentez jamais de regarder directement dans l'objectif ou vers une lampe. Si la distance de projection est inférieure à 6 mètres, tout le monde doit se placer à au moins 4 mètres de l'image projetée. Evitez les réflexions proches de l'image projetée sur une quelconque surface réfléchissante (verre, étal etc...). Lors de l'utilisation du projecteur, nous recommandons vivement le port de lunettes de sécurité adaptées.

• Avant de retirer l'un des capots du projecteur, vous devez impérativement éteindre le projecteur et le débrancher de la prise secteur.

• S'il est nécessaire d'éteindre le projecteur, pour accéder à des composants internes, débranchez systématiquement le cordon d'alimentation de la prise secteur.

• Le connecteur d'entrée d'alimentation situé sur le côté du projecteur fait office de dispositif de débranchement. S'il est nécessaire d'éteindre le projecteur, pour accéder à des composants internes, débranchez systématiquement le cordon d'alimentation du connecteur situé sur le côté du projecteur. Si le connecteur d'entrée d'alimentation situé sur le côté du projecteur n'était pas accessible (par ex. en cas de montage au plafond), la prise de courant alimentant le projecteur devra être installée à proximité immédiate du projecteur et être aisément accessible, ou un dispositif de coupure générale devra être intégré au câble en place.
• Ne posez pas cet appareil sur un chariot, une table ou un support instable. L'appareil risquerait de tomber et de s'endommager, voire de provoquer de graves blessures à l'utilisateur.
• Il est dangereux d'utiliser l'appareil sans objectif ou protection. Les objectifs, protections et écrans ultraviolets devront être remplacés s'ils sont visiblement endommagés de telle sorte à compromettre leur efficacité. Par exemple par des fissures ou éraflures profondes.
• Avertissement : Protection contre les radiations ultraviolettes : Ne regardez jamais directement dans le faisceau lumineux. La lampe contenue dans cet appareil génère une source de lumière et de chaleur intense. L'un des composants lumineux émis par cette lampe est ultraviolet. Un risque potentiel pour la peau et les yeux est présent lorsque la lampe est énergisée par la radiation ultraviolette. Evitez toute exposition superflue. Protégez-vous ainsi que vos employés en leur faisant prendre conscience de ces risques et de la façon de s'en protéger. La peau peut être protégée par le port de vêtements et de gants à mailles serrées. Les yeux peuvent être protégés contre les UV en portant des lunettes de sécurité conçues pour assurer une protection contre les rayons UV. En plus des radiations UV, la lumière visible émise par la lampe est intense et ce facteur doit être pris en compte lors du choix des lunettes de protection.
• Exposition aux radiations UV : Certains médicaments sont reconnus pour provoquer une sensibilité accrue aux radiations UV. La conférence américaine des hygiénistes industriels gouvernementaux (ACGIH - American Conference of Governmental Industrial Hygienists) recommande une exposition professionnelle aux UV inférieure à 0,1 microwatts par centimètre carré de radiation UV effective pour une journée de 8 heures. Une évaluation du lieu de travail est recommandée pour s'assurer que les employés ne sont pas exposés à des niveaux de radiation cumulatifs allant au-delà de ces recommandations gouvernementales. L'exposition à ce type de radiation UV est autorisée pour 1 heure par jour seulement pour le personnel de maintenance.
• Avertissement sur les vapeurs de mercure : Gardez les avertissements suivants à l'esprit lors de l'utilisation du projecteur. La lampe utilisée dans ce projecteur contient du mercure. Si la lampe venait à se briser ou à exploser, des vapeurs de mercure seront émises. Afin de minimiser les risques potentiels liés à l'inhalation des vapeurs de mercure :
• Veillez à ce que le projecteur soit installé dans une pièce parfaitement ventilée.
• Remplacez le module de la lampe avant la fin de sa vie utile.
• Aérez rapidement la pièce dans laquelle une lampe s'est brisée ou a explosé et évacuez la pièce (tout particulièrement en présence d'une femme enceinte).
• Consultez un médecin si des symptômes inhabituels apparaissent après la rupture ou l'explosion d'une lampe, tels que maux de tête, fatigue, essoufflement, toux avec douleur thoracique ou nausée.

Pour éviter les risques d'incendie

- Ne placez jamais de matériaux inflammables ou combustibles à proximité de ce projecteur !

- Les appareils de projection de grande taille Barco sont conçus et fabriqués pour répondre aux exigences de sécurité les plus strictes qui soient. En cours de fonctionnement, ce projecteur irradie de la chaleur via ses surfaces externes et ses orifices de ventilation - ceci est parfaitement normal et sans danger. Exposer des matériaux inflammables ou combustibles à proximité immédiate de ce projecteur risque de provoquer une combustion spontanée desdits matériaux, entraînant un incendie. Pour cette raison, il est absolument impératif de laisser une « zone d'exclusion » tout autour des surfaces externe du projecteur dans laquelle aucun matériau inflammable ou combustible n'est présent. Cette zone d'exclusion ne peut être inférieure à 50 cm (20'') pour tous les projecteurs DLP. La zone d'exclusion autour de l'objectif doit être au minimum de 5 m.Ne couvrez jamais le projecteur ou l'objectif avec un quelconque matériau lorsque le projecteur est en cours d'utilisation. Gardez en tout temps les matériaux inflammables et combustibles à l'écart de ce projecteur. Installez le projecteur dans un lieu parfaitement ventilé, à l'écart des sources d'ignition et de la lumière directe du soleil. N'exposez jamais ce projecteur à la pluie ou à de l'humidité. En cas d'incendie, utilisez du sable, du CO₂ ou des extincteurs à poudre sèche. N'utilisez jamais d'eau sur un incendie électrique. Confiez toutes les opérations de maintenance de ce projecteur au personnel de maintenance de Barco. Exigez systématiquement des pièces de rechange originales Barco. N'utilisez jamais de pièces de rechange autres que celles provenant de Barco car celles-ci risqueraient de compromettre la sécurité du projecteur.

- Les fentes et ouvertures de cet appareil servent à la ventilation. Pour garantir un fonctionnement fiable de ce projecteur et pour le protéger des surchauffes, ces fentes et ouvertures ne doivent jamais être bloquées ou couvertes. Les ouvertures ne doivent jamais être bloquées par l'installation du projecteur trop près d'un mur ou autre surface similaire. Ce projecteur ne doit jamais être placé à proximité ou au-dessus d'un radiateur ou d'une bouche de chauffage. Ce projecteur ne doit jamais être placé dans une installation close ou dans un meuble, sauf si une ventilation adéquate est mise en place.

- Les salles de projection doivent être parfaitement ventilées ou refroidies afin d'éviter les accumulations de chaleur.

• Laissez toujours le projecteur refroidir complètement avant de le ranger. Retirez le cordon du projecteur avant de le ranger.

- Les matériaux sensibles à la chaleur ne doivent pas être placés dans la ligne d'évacuation de l'air ou sur le boîtier de la lampe.

Pour éviter d'endommager le projecteur

• Ce projecteur a été conçu pour être utilisé avec un type de lampe (boîtier) spécifique. Veuillez vous reporter aux instructions d'installation pour connaître le type exact.

• Les filtres à air de ce projecteur doivent être nettoyés ou remplacés régulièrement (un « nettoyage » minimum par mois). L'oubli de ce nettoyage pourrait compromettre la bonne circulation de l'air à l'intérieur du projecteur, entraînant une surchauffe. Une surchauffe risque de provoquer un arrêt intempestif du projecteur en cours d'utilisation.

• Ce projecteur doit toujours être installé de telle sorte à ce que l'air puisse circuler librement par les orifices d'admission d'air et d'évacuation de l'air chaud pour permettre la dissipation thermique.

• Pour garantir cette libre circulation de l'air, et rendre le projecteur conforme aux exigences sur la compatibilité électromagnétique (EMC), il doit toujours être utilisé avec tous les capots en place.
• Les fentes et ouvertures de cet appareil servent à la ventilation. Pour garantir un fonctionnement fiable de ce projecteur et pour le protéger des surchauffes, ces fentes et ouvertures ne doivent jamais être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées par l'installation du projecteur sur un lit, un sofa, un tapis ou autre surface similaire. Ce projecteur ne doit jamais être placé à proximité ou au-dessus d'un radiateur ou d'une bouche de chauffage. Ce projecteur ne doit jamais être placé dans une installation close ou dans un meuble, sauf si une ventilation adéquate est mise en place.
• Veillez à ce que rien ne puisse être renversé sur ou inséré dans le projecteur. Si une telle situation devait survenir, éteignez immédiatement le projecteur et débranchez-le de la prise secteur. N'utilisez plus le projecteur avant qu'il n'ait été vérifié par un technicien qualifié.
• Ne bloquez jamais les ventilateurs de refroidissement du projecteur ou la libre circulation de l'air autour du projecteur. Les feuilles de papier et autres objets ne doivent pas se trouver à moins de 30 cm (12") de tous les côtés du projecteur.
  • N'utilisez jamais cet appareil à proximité de l'eau.
• Attention spéciale à porter aux faisceaux laser :Une attention particulière est nécessaire si un projecteur DLP est utilisé dans la même pièce qu'un équipement laser haute puissance. Une frappe directe ou indirecte d'un faisceau laser sur l'objectif peut gravement endommager le composant Digital Mirror Device™ ce qui entraînera l'annulation de la garantie.
• Ne placez jamais le projecteur sous la lumière directe du soleil. La lumière du soleil sur l'objectif peut gravement endommager le composant Digital Mirror DeviceTM ce qui entraînera l'annulation de la garantie.
• Conservez le carton et l'emballage d'origine. Ils vous seront utiles si vous devez un jour faire transporter votre équipement. Pour une protection maximale, remballez votre appareil tel qu'il l'était en sortie d'usine.
• Débranchez cet appareil de la prise secteur avant de le nettoyer. N'utilisez aucun nettoyant liquide ni d'aérosol. Utilisez un chiffon légèrement humide pour nettoyer. N'utilisez jamais de solvants puissants, tels qu'un diluant ou de la benzine, ni de nettoyants abrasifs car ceux-ci risqueraient d'endommager le châssis. Les taches tenaces peuvent être retirées à l'aide d'un chiffon légèrement imbibé d'un détergeant doux.
• Pour garantir des performances et une résolution optiques maximales, les lentilles de projection ont été spécialement traitées à l'aide d'un revêtement antireflets ; par conséquent, évitez de toucher l'objectif. Pour retirer la poussière pouvant se déposer sur l'objectif, utilisez un chiffon doux et sec. N'utilisez pas de chiffon humide, de détergeant ou de diluant.
• Température ambiante maximale assignée, t_a = 40 ^ (104 °F).
• Le boîtier de la lampe devra être remplacé s'il est endommagé ou déformé par la chaleur.

Réparations

• Ne tentez pas de réparer cet appareil par vous-même - l'ouverture ou le retrait des capots vous expose à des tensions potentiellement dangereuses et à des risques d'électrocution.
• Confiez toute tâche de maintenance à un technicien qualifié.
• Toute tentative de modifier les commandes internes réglées en usine ou de modifier un quelconque autre réglage non spécifiquement abordé dans ce guide d'utilisation risque d'endommager le projecteur irrémédiablement et d'annuler la garantie.

• Débranchez cet appareil de la prise secteur et confiez systématiquement la maintenance et les réparations à un technicien qualifié dans les cas suivants :

• Si le cordon ou la fiche d'alimentation est usé ou endommagé.

• Si un liquide a été renversé sur l'appareil.
• Si l'appareil a été exposé à la pluie ou à de l'humidité.
• Si l'appareil ne fonctionne pas correctement en dépit du respect des instructions d'utilisation. Modifiez uniquement les réglages abordés dans ce guide d'utilisation ; tout réglage incorrect des autres commandes risquerait d'endommager le projecteur et d'entraîner des réparations coûteuses par un technicien qualifié pour rétablir le bon fonctionnement de l'appareil.
• Si l'appareil est tombé ou si le châssis a été endommagé.

• Si l'appareil donne des signes d'un fonctionnement inhabituel ou de performances altérées.

• Pièces de rechange : Lorsque des pièces de rechange sont nécessaires, veillez à ce que le technicien qualifié utilise bien des pièces d'origine Barco ou des pièces agréées ayant les mêmes caractéristiques que les pièces d'origine Barco. L'utilisation de pièces non autorisées risque de compromettre les performances et a fiabilité de l'appareil, voire de provoquer un incendie, une électrocution ou d'autres dangers. L'utilisation de pièces non autorisées peut annuler la garantie.

• Vérification de sécurité : Après toute maintenance ou réparation de ce projecteur, demandez au technicien qualifié d'effectuer des vérifications de sécurité afin de déterminer si l'appareil est à même de fonctionner correctement.
• Risque potentiel d'explosion : Gardez toujours à l'esprit les avertissements suivants :

ATTENTION: Ne touchez jamais la lampe en cours d'utilisation ou directement après l'arrêt de l'appareil car elle sera extrêmement chaude. La lampe contient du mercure. Si elle venait à se briser, du mercure ou des bris de verre risqueraient de tomber du boîtier de la lampe. Pour éviter les risques d'empoisonnement au mercure : Ne laissez jamais tomber la lampe, ne la cognez pas, ne la forcez pas, ne l'éraflez pas et manipulez-la avec précaution.

Pour éviter les risques d'explosion de la pile :

• Il existe un risque d'explosion si la pile est incorrectement insérée.
• Remplacez exclusivement la pile par un type de pile identique ou équivalent à celui recommandé par le fabricant.
• Pour la mise au rebut des piles usagées, respectez les règlementations fédérales, locales ou régionales en vigueur concernant la mise au rebut des déchets nocifs.

2. GÉNÉRALITÉS

Dans ce chapitre

Lisez ce chapitre avant de procéder à l'installation de votre projecteur PFWX-51B/PFWU-51B. Il contient des informations importantes portant sur les exigences d'installation de votre projecteur PFWX-51B/PFWU-51B, telles que les températures ambiantes minimales et maximales permises, le taux d'humidité, les dégagements de sécurité autour du projecteur, l'alimentation etc.

En outre, il est important de prendre en compte les aspects critiques que sont la taille de l'image, le niveau de luminosité ambiante, l'emplacement du projecteur et le type d'écran afin de garantir un fonctionnement optimal du système de projection.

Vue d'ensemble

• Exigences d'installation
  • Déballage du projecteur
  • Inspection initiale
• Configurations du projecteur
• Orifices d'entrée et d'évacuation de l'air
  • Vue d'ensemble du processus d'installation

AVERTISSEMENT : Barco fournit une garantie de parfaite fabrication dans le cadre des termes légaux de la garantie. Le respect des spécifications stipulées dans ce chapitre est indispensable pour permettre le bon fonctionnement du projecteur. Leur non respect risque d'annuler la garantie.

2.1 Exigences d'installation

Conditions environnementales

Le tableau ci-dessous regroupe les caractéristiques de l'environnement physique dans lequel le projecteur PFWX-51B/PFWU-51B peut être utilisé et stocké sans risque.

Environnement En fonctionnement Hors fonctionnement
Température ambiante	5°C (5,00°C) à 35°C (35,00°C)	-10°C (-10,00°C) à 60°C (60,00°C)
Humidité	10% à 85% HR hors condensation	5% à 90% HR hors condensation
Altitude	-60 (-197Ft) à 3000m (9843Ft)	-60 (-197Ft) à 10000m (32810Ft)

Laissez le projecteur s'adapter à la température ambiante après l'avoir sorti du carton. Faute de quoi vous risqueriez une défaillance au démarrage de l'unité de traitement de la lumière.

Exigences de refroidissement

Ce projecteur est refroidi par ventilateur et doit par conséquent être installé avec suffisamment d'espace tout autour de la tête de projection, soit au minimum 30 cm (12 pouces) pour garantir une circulation d'air optimale. Le projecteur doit être utilisé dans un local où la température ambiante, telle que mesurée au niveau des orifices d'entrée d'air, ne dépasse pas +35°C (+35,00°C).

Air frais

Le projecteur doit toujours être installé de telle sorte à permettre une circulation d'air frais par les orifices de ventilation. Dans le cas d'une installation dans un local où le projecteur est exposé à des contaminants aérogènes tels que ceux produits par les machines à fumée ou similaire (qui déposent une fine pellicule de résidus graisseux sur les lentilles internes du projecteur et les surfaces d'imagerie électronique, affectant les performances), il est vivement recommandé d'éliminer la source d'une telle contamination avant qu'elle n'atteigne les orifices d'entrée d'air du projecteur. Les appareils ou installations permettant d'extraire l'air contaminé ou de le garder à distance du projecteur sont indispensables ; si une telle solution n'est pas envisageable, des mesures pour installer le projecteur dans un local où l'air est propre devront être envisagées.

Utilisez exclusivement le kit de nettoyage recommandé par le fabricant et spécialement conçu pour nettoyer les pièces optiques ; n'utilisez jamais de nettoyants industriels sur les lentilles du projecteur car vous endommageriez les revêtements optiques et les composants optoélectroniques délicats. L'absence de mesures de protection adéquates contre les effets continus et prolongés de contaminants aérogènes entraînera des dommages profonds et irréversibles aux composants optiques. A un tel stade, le nettoyage des lentilles optiques internes s'avérera inutile et impossible. Des dommages de cette nature ne sont en aucun cas couverts par la garantie du fabricant et peuvent entraîner l'annulation de la garantie. Dans un tel cas, le client sera considéré comme seul responsable et devra prendre à sa charge l'intégralité des coûts de réparation. En tout temps, le client est responsable de la protection du projecteur contre les effets nocifs des particules circulant dans l'air de l'environnement où le projecteur est installé. Le fabricant se réserve le droit de refuser les réparations si un projecteur a été délibérément négligé, abandonné ou utilisé de façon incorrecte.

Alimentation principale

Le projecteur PFWX-51B/PFWU-51B utilise un réseau électrique monophasé avec mise à la terre (PE) indépendante.

Projecteur Alimentation requise

PFWX-51B ENTREE CA 100-240V 4,8A 50/60Hz

PFWU-51B ENTREE CA 100-240V 4,8A 50/60Hz

Le cordon d'alimentation devant être utilisé pour brancher le projecteur au réseau électrique est livré avec l'appareil.

Poids du projecteur

Ne sous-estimez jamais le poids du projecteur PFWX-51B/PFWU-51B. Ce projecteur pèse environ ±12 kg (±12,02 kg.) hors objectif. Assurez-vous que le socle ou le dispositif de montage au plafond sur lequel le projecteur doit être installé est capable de soutenir cinq (5) fois la charge complète du système.

2.2 Déballage du projecteur

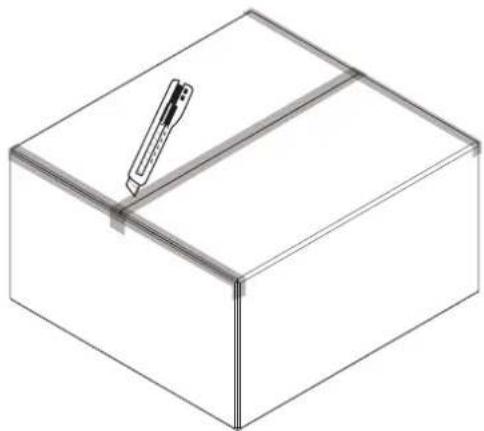

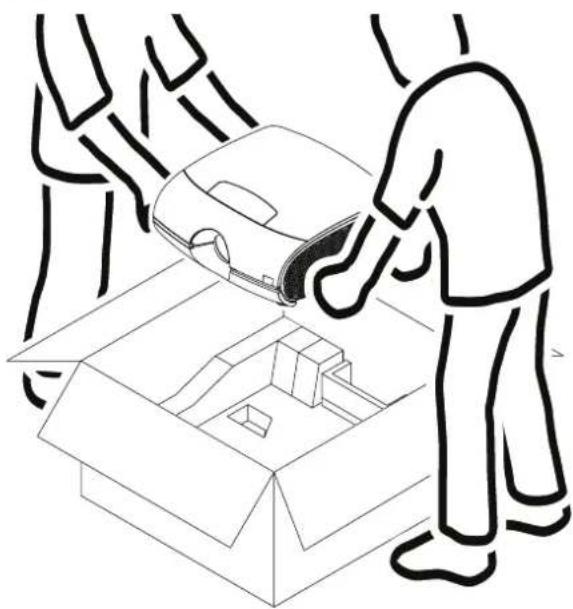

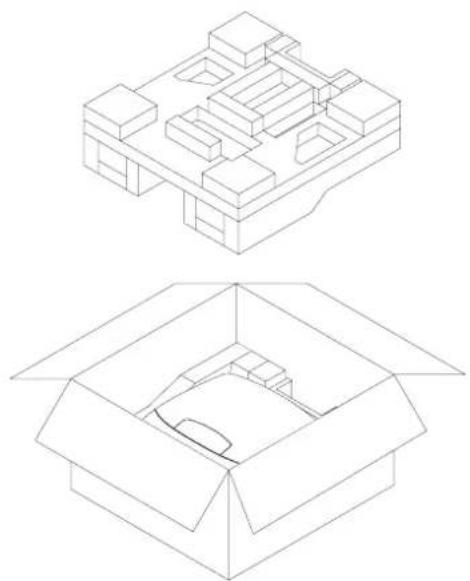

1. Retirez le ruban adhésif entourant le carton, puis ouvrez le carton.

1. Retirez la mousse protectrice du dessus du projecteur.

1. Sortez le projecteur.

Une fois sorti du carton, laissez le projecteur s'adapter à une température ambiante supérieure à 5°C (5,00°C) et inférieure à 35°C (35,00°C). Faute de quoi vous risqueriez une défaillance au démarrage de l'unité de traitement de la lumière.

Conservez le carton et l'emballage d'origine - ils vous seront utiles si vous devez un jour transporter votre projecteur. Pour une protection maximale, remballez votre appareil tel qu'il l'était en sortie d'usine.

2.3 Inspection initiale

Généralités

Avant expédition, ce projecteur a été inspecté et déclaré libre de tout défaut mécanique et électrique. Dès déballage du projecteur, inspectez-le à votre tour pour repérer d'éventuels dommages ayant pu survenir durant le transport. Conservez l'emballage jusqu'à ce que vous ayez tout vérifié. Si vous repérez un quelconque dommage, signalez-le immédiatement au transporteur. Le bureau Ventes et Service de Barco doit être averti dès que possible.

Contenu du carton

Après avoir déballé le projecteur, nous vous conseillons de vous assurer que tous les éléments suivants sont présents :

• Projecteur avec objectif standard monté
• Trois cordons d'alimentation
• CD (contenant ce Guide d'installation)
• Un manuel de sécurité
. Une télécommande (RCU)
- Deux piles AAA pour la télécommande. Type : taille AAA (R03). Seules les piles au zinc-carbone ou alcalines au dioxyde de manganèse doivent être utilisées.

La lampe est installée dans le boîtier au moment de la livraison.

Vérification mécanique

Cette vérification doit confirmer qu'aucun bouton ou connecteur n'est cassé, que le châssis et les panneaux ne sont ni endommagés ni éraflés, et que le panneau de contrôle n'est ni éraflé ni fissuré. Le bureau Ventes et Service de Barco doit être averti dès que possible si tel n'était pas le cas.

2.4 Configurations du projecteur

Les différentes configurations

En fonction de son installation, le projecteur peut être monté de différentes façons ; les configurations possibles sont :

1. Avant / Bureau (F/T)
2. Avant / Plafond (F/C) (inversé)
3. Arrière / Bureau (R/T)
4. Arrière / Plafond (R/C) (inversé)

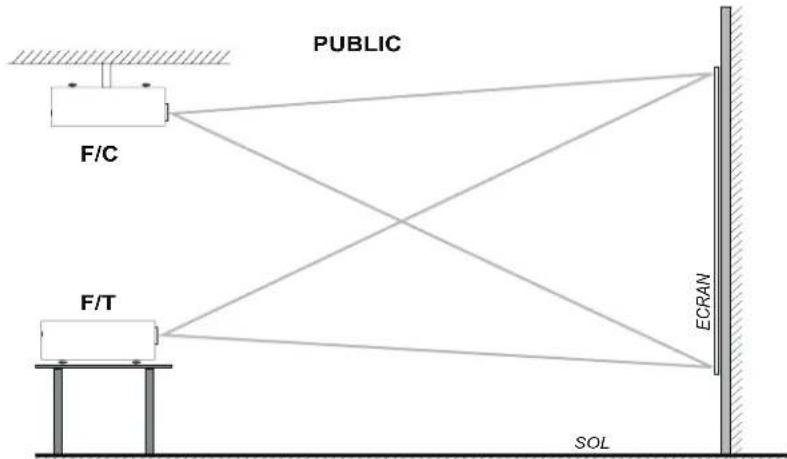

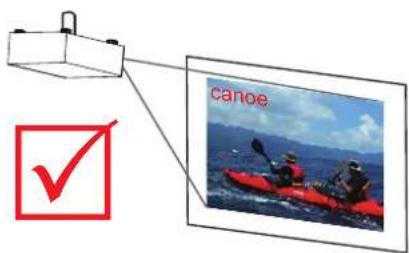

Projection avant

Le projecteur est installé, en configuration bureau ou montage au plafond, du même côté que l'écran et le public.

Projection avant

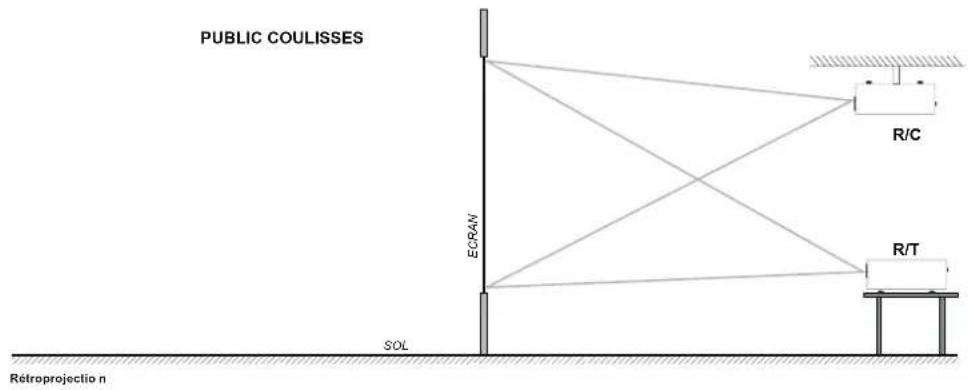

Rétroprojection

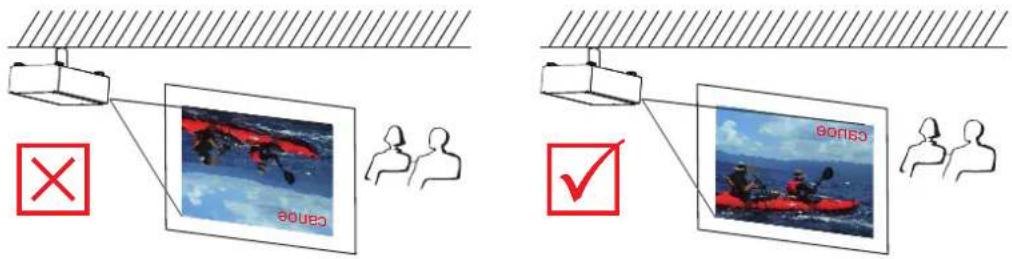

Le projecteur est installé, en configuration bureau ou montage au plafond, de l'autre côté de l'écran et en face du public.

Positionnement du projecteur

Le projecteur doit être installé à angles droits (horizontalement et verticalement) de l'écran et à une distance PD. Veuillez noter que la distance (A) entre le centre de l'objectif et la surface du bureau est légèrement variable. La valeur nominale de cette distance (A) est de 8,3 cm si tous les pieds sont entièrement rentrés et que le déplacement vertical de l'objectif est de zéro (0).

Projection dans l'axe / hors axe

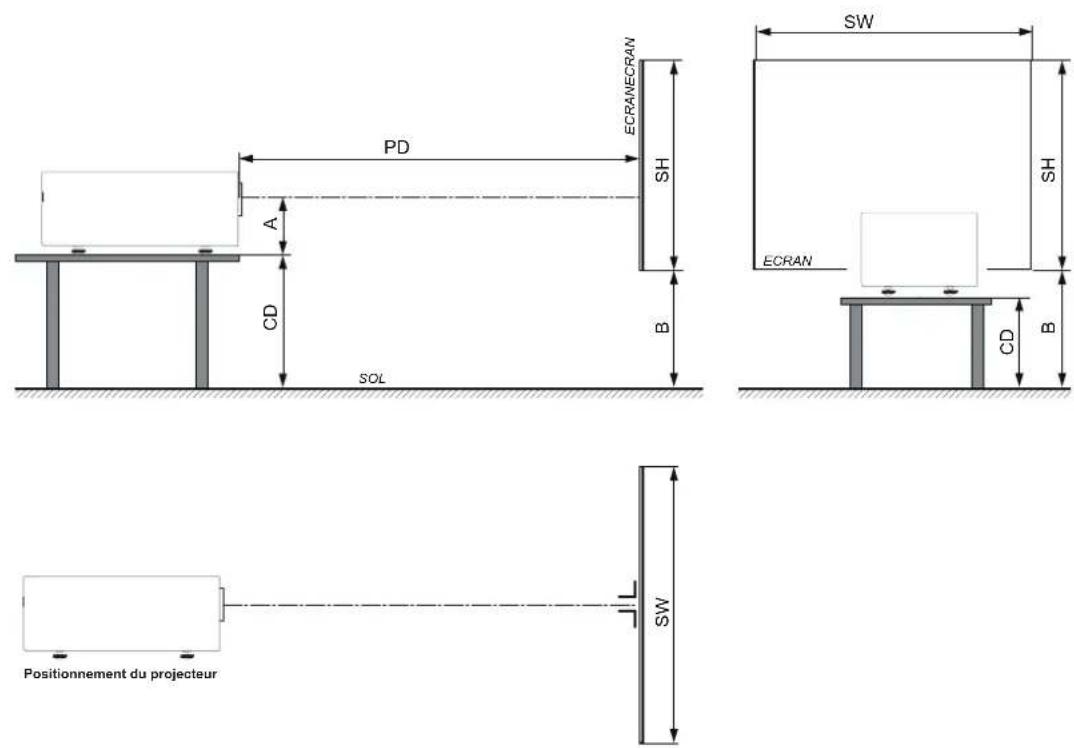

La position du projecteur par rapport à l'écran peut également varier en fonction du type d'installation choisi. Pour résumer, le projecteur peut être installé en configuration Dans l'axe ou Hors axe. La configuration dans l'axe signifie que le projecteur est placé de telle sorte à ce que le centre de l'objectif coïncide avec le centre de l'écran. La projection hors axe est obtenue en déplaçant l'objectif vers le haut, le bas, la gauche ou la droite. Différents paramètres peuvent être calculés pour déterminer la position dans n'importe quel type d'installation.

Formule de calcul de la distance CD pour une projection dans l'axe : CD = SH/2 + B - A

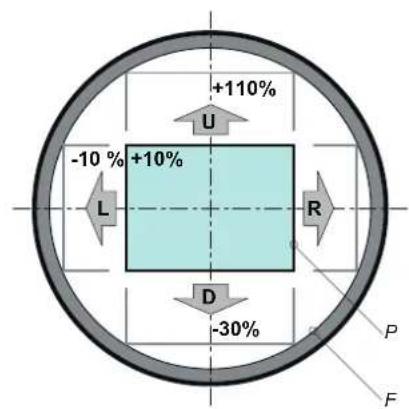

Plage de déplacement (SH)

L'objectif peut être déplacé par rapport au DMD (P) ce qui donne une image décalée sur l'écran (hors axe). Un déplacement de 100% signifie que le point central de l'image projetée sera décalé de la moitié de la taille de l'écran. En d'autres termes, le point central de l'image projetée s'aligne avec le bord externe d'une image projetée dans l'axe. En raison de limitations

mécaniques et optiques, il est recommandé de conserver les valeurs du déplacement dans la plage du champ de vision (F) tel qu'illustré ci-dessous. Dans cette plage de déplacement le projecteur et l'objectif fonctionnent de façon optimale. La configuration du projecteur en dehors des valeurs de cette plage diminue légèrement la qualité de l'image projetée.

Plage de déplacement vertical et horizontal
P D MD. F C hamp de vision.

Il est techniquement possible de déplacer l'objectif en dehors du champ de vision recommandé, mais la qualité de l'image peut s'en trouver affectée en fonction de l'objectif et du réglage zoom utilisés. De plus, un déplacement trop important d'un côté ou de l'autre donnera une image aux coins flous.

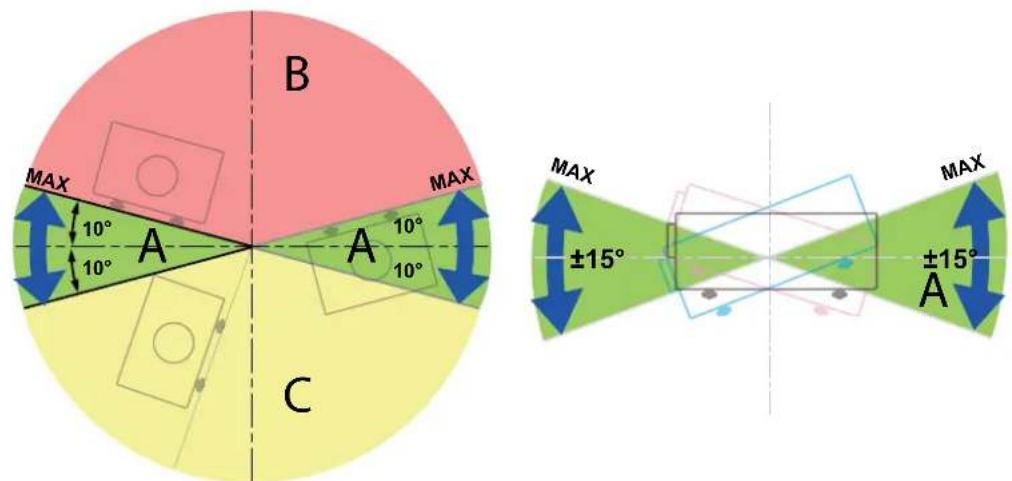

Plages d'inclinaison horizontale et verticale du projecteur

Evitez pour minimiser la durée de vie de la lampe. Il est conseillé que l'angle de montage et de rotation vertical du projecteur ne soit pas > ±15°.

L'inclinaison latérale ne doit quant à elle pas dépasser ±10°. Ces limites garantissent le fonctionnement correct et sûr de la lampe du projecteur.

A Inclinaison possible sans problèmes B Inclinaison interdite dans cette zone C Inclinaison interdite dans cette zone

2.5 Orifices d'entrée et d'évacuation de l'air

Entrées d'air :

Le ventilateur de refroidissement interne aspire l'air frais via les orifices d'entrée d'air du projecteur.

Evacuation de l'air :

L'air chaud généré à l'intérieur du projecteur est dissipé via les orifices d'évacuation. Veillez à ce que ces orifices ne soient jamais obstrués.

2.6 Vue d'ensemble du processus d'installation

Installation rapide

Les étapes suivantes décrivent brièvement comment procéder à l'installation de votre projecteur PFWX-51B/PFWU-51B en configuration de projection avant sur un bureau. Veuillez noter que chaque étape fait référence à une procédure correspondante plus détaillée et illustrée.

1. Installation des piles dans la télécommande. Reportez-vous page 12 : Télécommande (RCU).
2. Placez le projecteur sur un bureau solide devant l'écran et à la distance de projection adéquate. Réglez les pieds du projecteur afin que celui-ci soit installé à angles droits (horizontalement et verticalement) avec l'écran. Reportez-vous page 19 : Alignement d'un projecteur monté sur bureau et page 36 : Réglage de l'objectif via déplacement horizontal et vertical.
3. Branchez le projecteur sur le réseau électrique local. Reportez-vous page 18 : Branchement du projecteur sur le réseau électrique local.
4. Sélectionnez et installez l'objectif approprié pour couvrir le rapport de projection (= taille de l'écran / distance de l'écran de projection). Reportez-vous page 9 : Positionnement du projecteur.
5. Allumez le projecteur (ON) Reportez-vous page 18 : Branchement du projecteur sur le réseau électrique local.
6. Branchez votre source sur le module d'entrée approprié. Reportez-vous page 23 : Entrées et Communication.
7. Utilisez la fonction zoom et déplacement de l'objectif jusqu'à ce que l'image soit parfaitement projetée sur l'écran ; effectuez cette opération à l'aide des bagues « ZOOM et « MISE AU POINT » situées sur l'objectif. Au besoin, ajustez les côtés du projecteur en tournant les pieds réglables vers l'intérieur ou l'extérieur. Reportez-vous page 16 : Zoom. Ou ajustez manuellement le déplacement de l'objectif. Reportez-vous page 36 : Réglage de l'objectif via déplacement horizontal et vertical.

3. INSTALLATION DU MATÉRIEL

A propos de ce projecteur

Ce chapitre décrit l'installation matérielle du projecteur ainsi que les divers branchements électriques.

Vue d'ensemble

• Télécommande (RCU)
- Objectifs
- Branchement du projecteur sur le réseau électrique local
• Alignement d'un projecteur monté sur bureau
• Installation du dispositif de montage au plafond

3.1 Télécommande (RCU)

Introduction

Retirez le cache du compartiment en le faisant glisser dans la direction indiquée par la flèche.

Insérez deux piles AAA neuves (respectez les polarités).

Remettez le cache du compartiment en place.

Remarques sur la télécommande

• Faites attention à bien insérer les piles dans le bon sens pour respecter la polarité.
• Ne mélangez pas des piles neuves et des piles usées, cela réduira la durée de vie des piles neuves et peut causer aux piles de couler.
• Utilisez seulement des piles AAA comme indiqué ; n'essayez pas d'utiliser des piles d'un type différent dans la télécommande.
• Si la télécommande ne va pas être utilisée pendant une période prolongée, enlevez les piles pour éviter qu'elles ne coulent et endommagent la télécommande.
• Le liquide à l'intérieur des piles est toxique à la peau ; ne le touchez pas avec vos main si les piles ont coulées. Lorsque vous installez des piles neuves, nettoyez proprement le compartiment en cas de fuite.

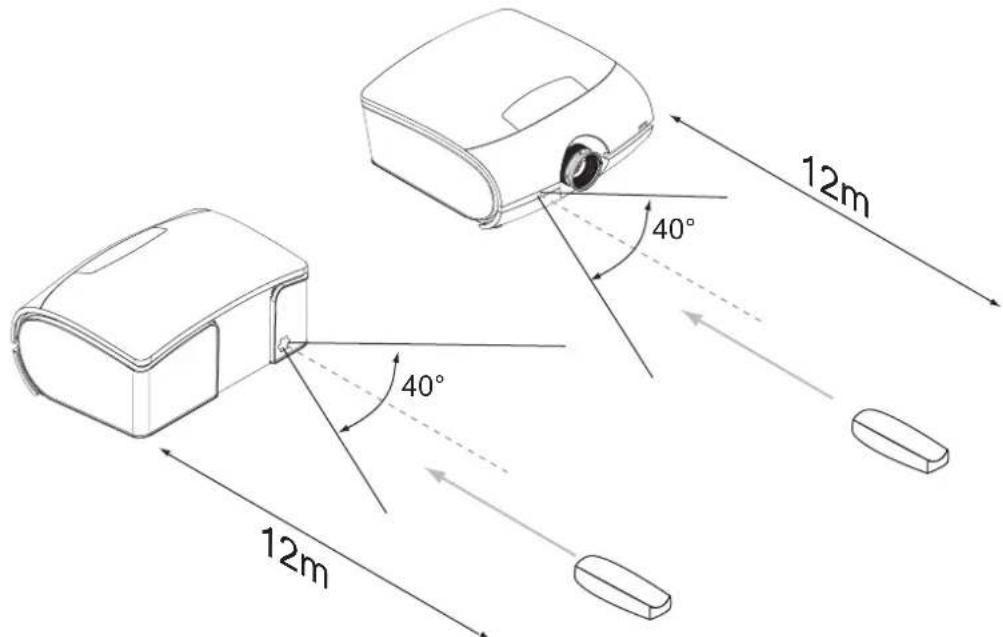

• La plupart du temps, vous n'avez que besoin de pointer la télécommande vers l'écran ; le signal IR sera réfléchi sur l'écran et reçu par le capteur IR du projecteur. Mais dans certains cas, le projecteur peut ne pas recevoir les signaux de la télécommande, par exemple à cause de facteurs externes. Si c'est le cas, pointez la télécommande directement vers le projecteur et réessayez.
  • Si la distance de fonctionnement de la télécommande décroît ou si la télécommande arrête de marcher, remplacez les piles.
• Si le récepteur IR est exposé à une lampe fluorescente ou la lumière du soleil, la télécommande peut ne pas marcher correctement.
• Référez-vous aux règlements régionaux de votre gouvernement local sur la mise au rebut des piles usées ; une mise au rebut inappropriée peut être mauvais pour l'environnement.

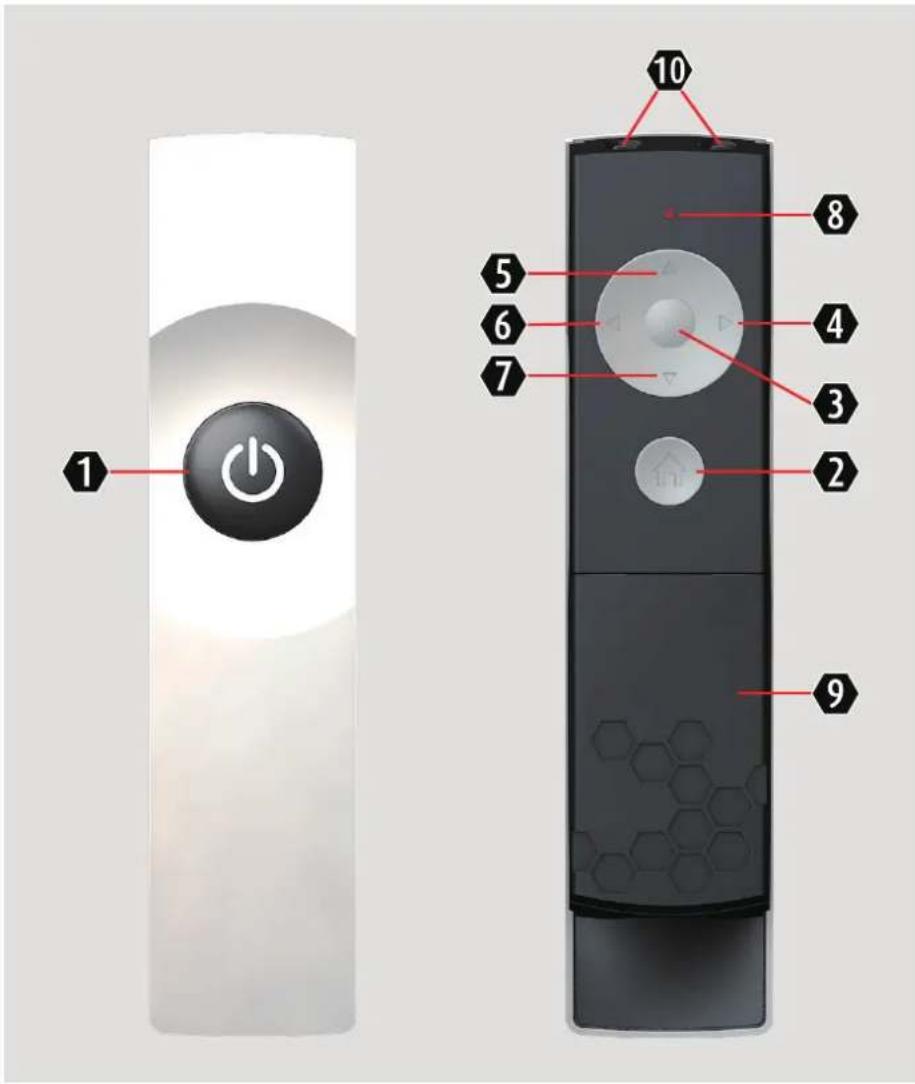

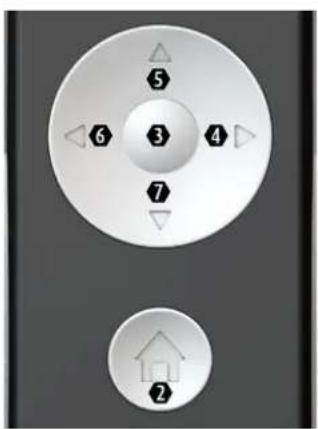

Vue d'ensemble de la télécommande

1 MARCHE/ARRET
2 ACCUEIL
3 OK
4 FLECHE DROITE
5 FLECHE HAUT
6 FLECHE GAUCHE
7 FLECHE BAS

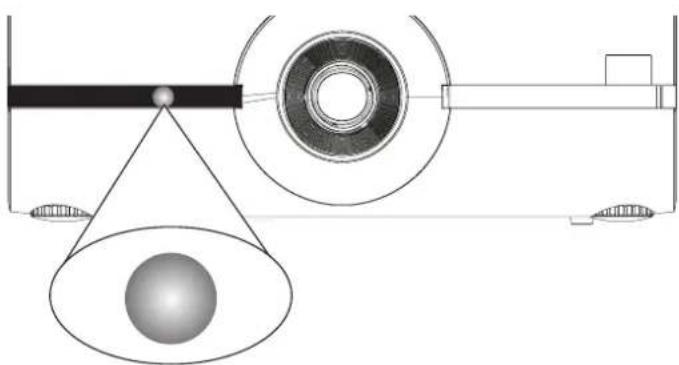

8 ETAT LED
9 COMPARTIMENT A PILES
10 LED IR

Commandes de base de la télécommande	Action requise
Mise en marche du projecteur Appuyez sur « marche/arrêt »	1
Arrêt du projecteur Appuyez sur « marche/arrêt »	1 > 1
Affichage du menu principal à l’écran Appuyez sur « accueil »	2
Navigation dans un menu Appuyez sur les « touches fléchées »	6547
Sélection d’un bouton Appuyez sur « OK »	3
Sélection et retour au menu précédent Appuyez sur « OK »	3
Retour au menu précédent sans sélection Appuyez sur « accueil »	2
Eteindre le menu OSD Lite à l’écran Appuyez sur « accueil »	2

3.2 Objectifs

Objectifs disponibles pour le projecteur PFWX-51B/PFWU-51B

PWFX-51B

Objectif standard Objectif à courte portée Objectif à longue portée

R9832757 R9832758 R9832759

Objectif F (1,62-2,03:1) Objectif F (0,81:1) Objectif F (2,03-3,05:1)

PWFU-51B

Objectif standard Objectif à courte portée Objectif à longue portée

R9832757 R9832758 R9832759

Objectif F (1,54-1,93:1) Objectif F (0,77:1) Objectif F (1,93-2,89:1)

Les objectifs de projection sont des accessoires optionnels. Veuillez contacter votre revendeur local pour acheter des objectifs de projection adaptés à vos besoins.

Choix de l'objectif

Procédure :

1. Déterminez la largeur d'écran requise (SW).
2. Déterminez la position approximative du projecteur dans la pièce.
3. Démarrez le Calculateur d'objectif sur le site Barco : http://www.barco.com/en/tools/lenscalculator afin de déterminer les objectifs possibles pour votre configuration. Ceci provoque l'ouverture de la fenêtre du Calculateur d'objectif.

Le Calculateur d'objectif peut également être utilisé pour déterminer la position du projecteur lorsque le type d'objectif et la largeur de l'écran largeur sont connus.

Étant données les tolérances de l'objectif, les valeurs calculées peuvent être différentes des valeurs mesurées. Ces différences peuvent varier jusqu'à +/- 5%

Retrait de l'objectif en place dans le projecteur

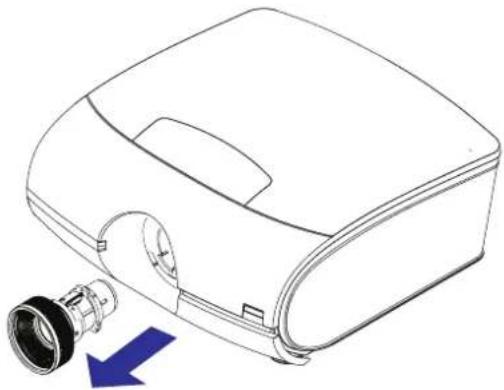

1. Appuyez sur le capot de déplacement de l'objectif et relâchez pour l'ouvrir.
2. Poussez le bouton LENS RELEASE (déverrouillage de l'objectif) en position déverrouillage.

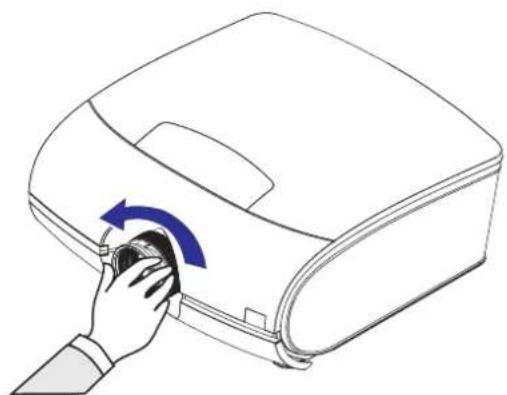

1. Saisissez l'objectif.
2. Faites-le tourner dans le sens antihoraire. L'objectif se détache.

1. Sortez-le délicatement.

Installation d'un nouvel objectif

Retirez les deux capuchons de l'objectif.

1. Alignez les encoches et positionnez soigneusement le terminal de contact électrique tel qu'illustré dans l'image.

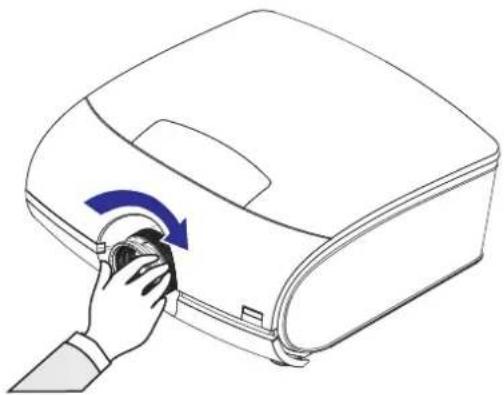

1. Faites tourner l'objectif dans le sens horaire jusqu'à ce qu'il s'enclenche en place.

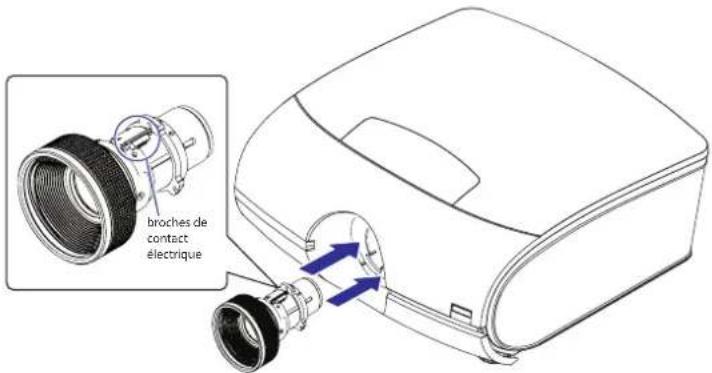

Les broches de contact électrique doivent être tournées tel qu'illustré dans l'image.

Mise au point de l'objectif

Améliorez la netteté de l'image en utilisant la bague de mise au point.

Bague de mise au point

Réglez la dimension de l'image projetée en utilisant la bague de zoom.

Taille originale de l'image

Zoom arrière Zoom avant

Déplacement de l'objectif

En plus des pieds réglables permettant d'ajuster l'angle de projection, il est possible d'utiliser la fonction Déplacement de l'objectif pour régler l'image projetée.

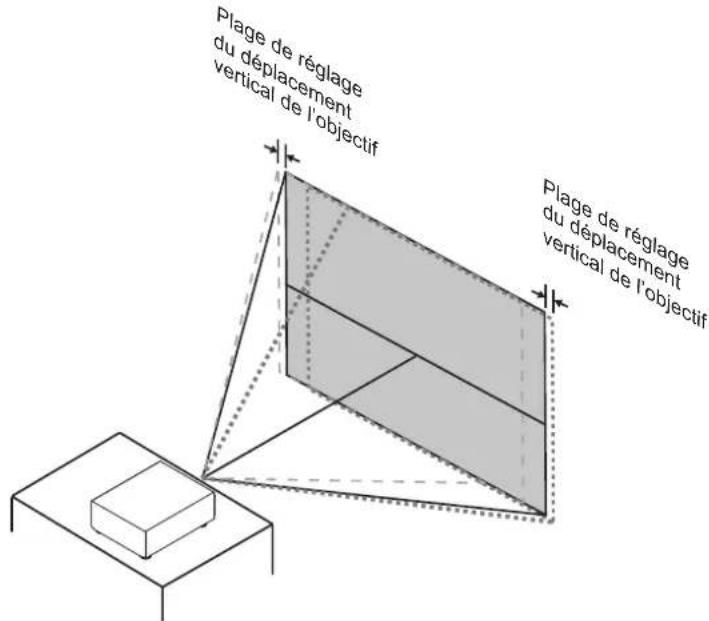

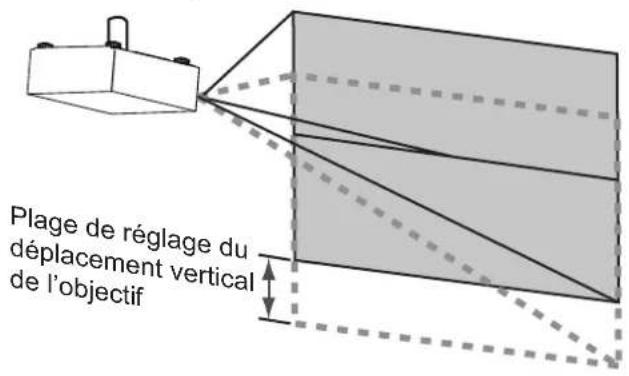

- Déplacement vertical de l'objectif La distance de déplacement vertical de l'objectif est de +110%, -30% de la moitié de la hauteur de l'écran dans les deux sens. Par exemple, si vous utilisez un écran de 80" x 50", vous ne pourrez pas déplacer l'image vers le haut de plus de 27.5" ou vers le bas de plus de 7,5".

Cette illustration représente un déplacement vertical normal de l'objectif sans recours à un objectif ou à un projecteur à spécifications spéciales.

Veuillez vous assurer que le centre de l'objectif est bien rectangulaire avec le centre de l'écran.

- Déplacement horizontal de l'objectif La distance de déplacement horizontal de l'objectif est de 10% de la moitié de la largeur de l'écran dans les deux sens. Par exemple, si vous utilisez un écran de 80" x 50", vous ne pourrez pas déplacer l'image vers la gauche ou vers la droite de plus de 4".

Cette illustration représente un déplacement horizontal normal de l'objectif sans recours à un objectif ou à un projecteur à spécifications spéciales.

3.3 Branchement du projecteur sur le réseau électrique local

ATTENTION: Utilisez exclusivement le cordon d'alimentation livré avec le projecteur.

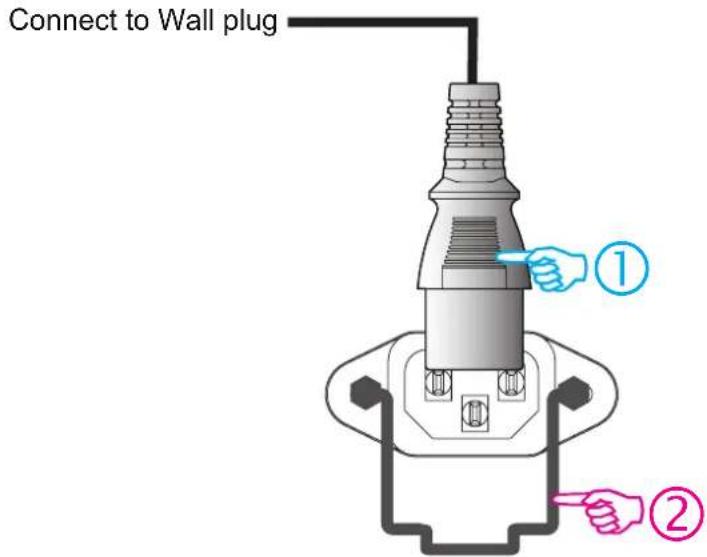

1. Branchez l'extrémité fermelle du cordon d'alimentation sur le connecteur d'entrée d'alimentation du projecteur (1).
2. Sécurisez la fiche d'alimentation à l'aide du loquet de verrouillage (2).

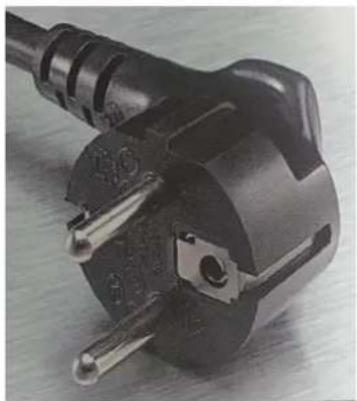

1. Branchez l'extrémité mâle du cordon d'alimentation sur une prise secteur.

Cordon d'alimentation pour l'Europe et la Corée

Cordon d'alimentation pour les USA

Cordon d'alimentation pour la Chine

ATTENTION: Assurez-vous que la tension de l'alimentation secteur correspond bien à celle du projecteur.

AVERTISSEMENT : Ne tentez en aucun cas d'utiliser le projecteur si la tension CA et le cordon ne correspondent pas à la tension et à la puissance stipulées.

ATTENTION: Une fois le projecteur en mode veille, les ventilateurs de refroidissement de la lampe continueront à fonctionner pendant environ cinq minutes afin de garantir le bon refroidissement de la lampe et du projecteur ; après cela, les ventilateurs ralentiront automatiquement avant de passer en mode veille à leur tour. Pour éviter le stress thermique pouvant entraîner une défaillance prématurée de la lampe, ne débranchez jamais le cordon d'alimentation tant que les ventilateurs de refroidissement de la lampe fonctionnent. Ne débranchez jamais le cordon d'alimentation pour éteindre le projecteur, utilisez d'abord l'interrupteur d'alimentation, puis débranchez le cordon.

3.4 Alignement d'un projecteur monté sur bureau

Alignement du projecteur

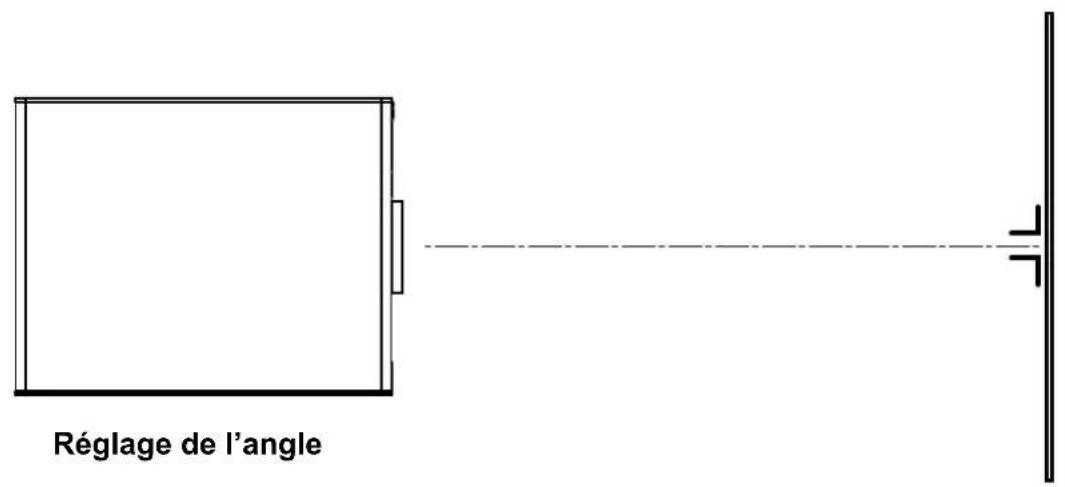

1. Placez le projecteur à l'endroit choisi. Prenez en compte la portée du zoom de l'objectif sélectionné ainsi que la taille de l'écran.
2. Projetez l'un des motifs préinstallés sur l'écran.

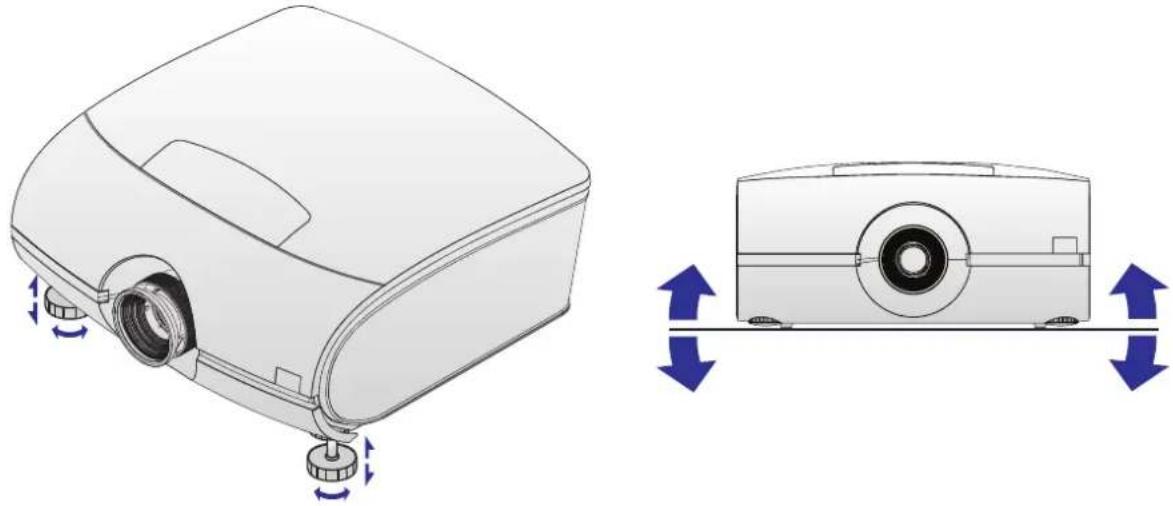

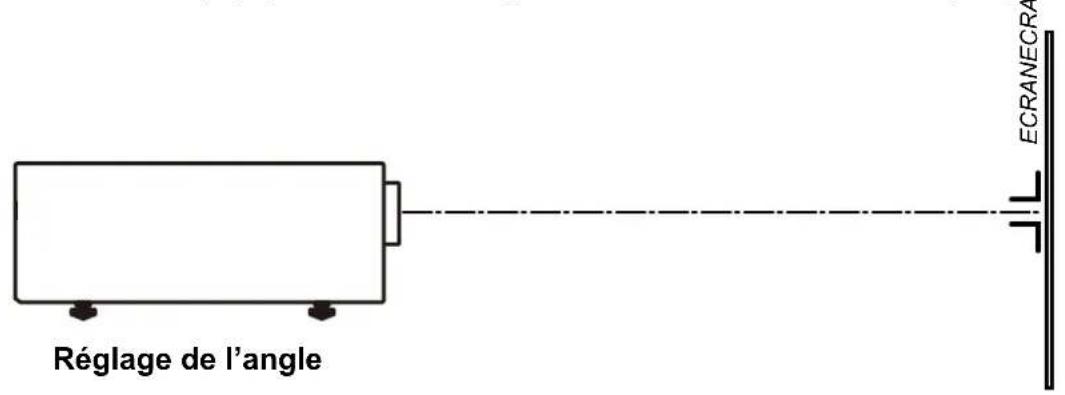

3. Tournez les pieds réglables vers l'intérieur ou l'extérieur jusqu'à ce que le motif projeté affiche un rectangle parfait et à niveau.

Une fois chose faite, le projecteur se trouvera à angles droits verticalement et horizontalement par rapport à l'écran.

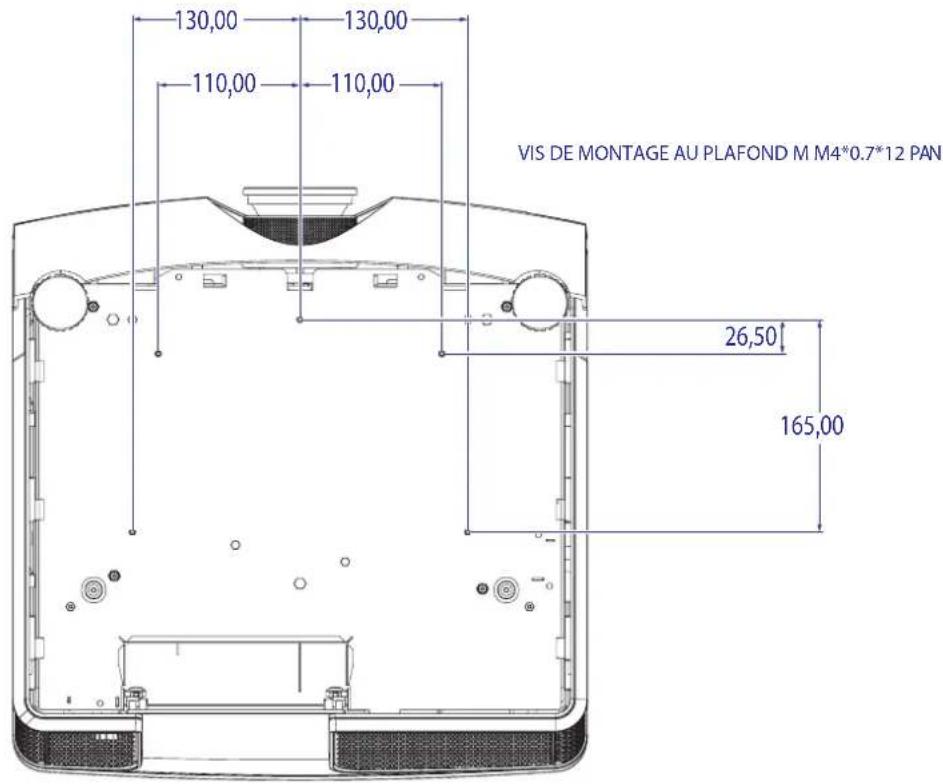

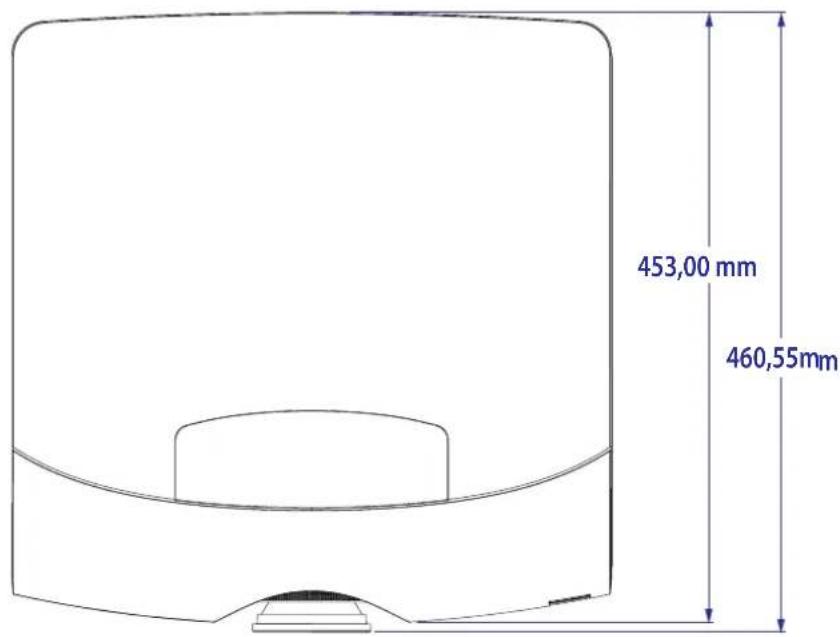

3.5 Installation du dispositif de montage au plafond

Outils nécessaires

Clé ouverte de 17 mm

Montage

1. Retournez le projecteur.
2. Bouton de réglage vers l'arrière du projecteur. Assurez-vous que les orifices de montage correspondent bien aux orifices sur le projecteur.
3. Insérez un écrou dans chaque coin et tournez-les.

Remarque: Veuillez vérifier votre système de montage pour connaître la configuration compatible.

4. PIECES ET FONCTIONS DU PROJECTEUR

Vue d'ensemble

• Vue avant du projecteur
• Vue arrière du projecteur
- Entrées et Communication
- Etat du voyant LED
- Branchement du projecteur à d'autres appareils

4.1 Vue avant du projecteur

4.2 Vue arrière du projecteur

4.3 Entrées et Communication

1. HDMI

Entrée pour image numérique compatible HDCP ; permet le branchement de sources utilisant HDMI ou DVI.

2. DVI-D

Le projecteur peut être branché sur un PC ou autre appareil doté d'une sortie DVI-D sur le connecteur DVI-D.

3. DISPLAYPORT

Le projecteur peut être branché sur un appareil d'affichage doté d'une sortie Displayport sur le connecteur Displayport pour la vidéo, l'audio, l'USB et les données.

4. RJ-45

Port Ethernet

Ce projecteur peut être relié à un réseau LAN (réseau local) à l'aide du port Ethernet de l'interface de communication. Une fois relié au réseau LAN, les utilisateurs pourront accéder au projecteur où qu'ils se trouvent, à l'intérieur ou à l'extérieur (si autorisé) du réseau de leur entreprise via le logiciel de commande : Outils du projecteur. Cette palette d'outils permet de localiser le projecteur sur le réseau en cas de serveur DHCP, ou l'utilisateur peut saisir l'adresse IP du projecteur pour y accéder. Une fois la connexion établie, il lui sera possible de vérifier et de contrôler tous les réglages du projecteur. Les tâches de diagnostic, le contrôle et la surveillance à distance du projecteur deviendront alors des opérations quotidiennes très simples. La connectivité réseau permet de détecter les erreurs potentielles et ainsi d'améliorer les temps de réparation.

Le connecteur utilisé pour les ports Ethernet (E) est de type rugged Neutrik EtherCon RJ45, compatible avec la plupart des connecteurs RJ45 standard. Les câbles réseau droits (les plus fréquents) ainsi que les câbles tressés peuvent être utilisés.

Port RJ45
BROCHE Description
1 RXD+
2 RXD-
3	-
4	-
5	-
6	-
7 TXD+
8 TXD-

5. USB CHARGE(1.5A)

Le projecteur peut être branché sur un appareil mobile via le connecteur USB pour offrir une fonction de recharge de la pile. Le câble de sortie USB n'est pas fourni.

6. AUDIO OUT

Le projecteur peut être branché sur un appareil doté d'une entrée audio sur le connecteur de sortie audio afin de transmettre le signal audio.

7. SERVICE

Le projecteur est branché sur ce port à des fins de maintenance.

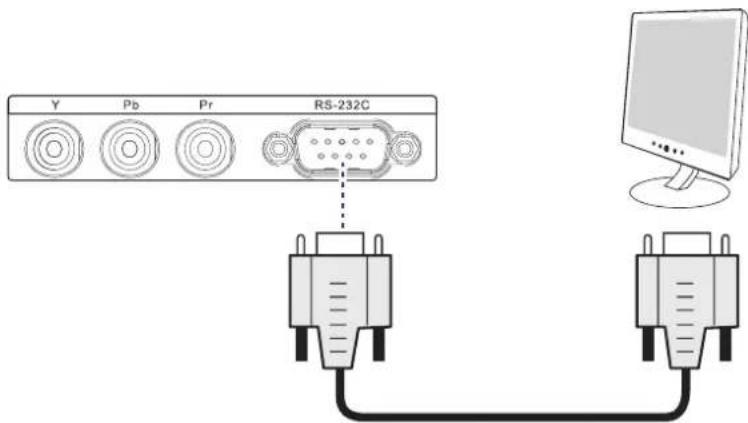

8. RS232

Entrée RS232

L'interface de communication du projecteur PFWX-51B/PFWU-51B prend en charge la communication par transmission en série RS232.

Vous pouvez utiliser l'entrée RS232 pour connecter un PC local à votre projecteur PFWX-51B/PFWU-51B. Vous pourrez alors configurer et contrôler votre projecteur PFWX-51B/PFWU-51B.

Avantages d'une transmission en série RS232 :

• réglage aisé du projecteur via PC (ou MAC).
• mémorisation de multiples configurations et réglages de projection.
  • large choix de commandes.
  • envoi de données vers le projecteur (mise à jour).
  • copie de données depuis le projecteur (sauvegarde).

Port entrée RS232 (Sub-D)
BROCHE Signal
1 (pas de connexion)
2	RD
3	TD
4 (pas de connexion)
5 Terre
6 (pas de connexion)
7 RTS
8 CTS
9 (pas de connexion)

RS232

Norme d'interface numérique en sérié de la Electronic Industries Association (EIA - association des industries de l'électronique) qui spécifie les caractéristiques du chemin de communication entre deux appareils utilisant soit un connecteur D-SUB à 9 broches, soit un connecteur D-SUB à 25 broches. Cette norme est utilisée pour les communications de relativement courte portée et ne spécifie pas de lignes de contrôle réparties. RS-232 est une norme de contrôle en série définissant les conducteurs, taux de données, longueur de mots et types de connecteur à utiliser. Cette norme spécifie des standards de connexion pour les composants au vu de l'interface informatique. Cette norme est également appelée RS-232-C, qui constitue la troisième version de la norme RS-232, et fonctionne de façon identique au standard CCITT V.24. '0' logique est > + 3V,'1' logique est < -3V. La plage située entre -3V et +3V constitue la zone de transition.

9. VGA OUT

Branchez le câble RVB sur un écran (fonction boucle uniquement pour VGA1).

10. VIDEO

Permet le branchement de magnétoscopes, lecteurs de disques laser et autres sources d'image composante. Permet également la connexion avec l'entrée synchronisée de l'image composite depuis une source d'entrée RVBS.

11. S-Viséo

Entrée S-Viséo standard permettant le branchement de lecteurs DVD, récepteurs satellite ou magnétoscopes Super VHS (S-VHS).

12. YPbPr

Entrée composante standard et haute définition (480i/480p/576i/576p/720p/1080i/1080p), permet le branchement d'un lecteur DVD/HD-DVD/BD, d'un décodeur HD ou d'autres sources d'entrée SD/HD.

13. RGBHV

Entrée multi-usage optionnelle pouvant être insérée dans les fentes libres.

Port entrée (Sub-D)
Signal d'entrée G/Y B/Pb R/Pr H V
RGBHV G B R H V
Vidéo composante Y Pb Pr --

14. VGA

Socket de connexion VGA standard à 15 broches pour le branchement RGB, entrée haute définition ou PC. Le projecteur détectera automatiquement la résolution du signal d'entrée.

15. 3D SYNC OUT (5V)

Le projecteur peut être branché sur un émetteur 3D afin de transmettre un signal infrarouge vers des lunettes 3D (non fournies). Effectuez le branchement sur un émetteur 3D pour permettre la synchronisation sans-fil avec des dispositifs à lunettes 3D.

4.4 Etat du voyant LED

Emplacement du témoin LED d'état

ARRET/VEILLE

Le voyant LED est allumé en ROUGE fixe lorsque le projecteur est éteint ou en mode veille.

MARCHE

Le voyant LED est éteint lorsque le projecteur est allumé.

ERREUR

Le voyant LED clignote toutes les 0,25 secondes lorsqu'une erreur survient sur le projecteur. Veuillez contacter un technicien qualifié agréé pour obtenir de l'aide.

Au démarrage

Le voyant LED clignote toutes les 2 secondes lorsque le projecteur démarre.

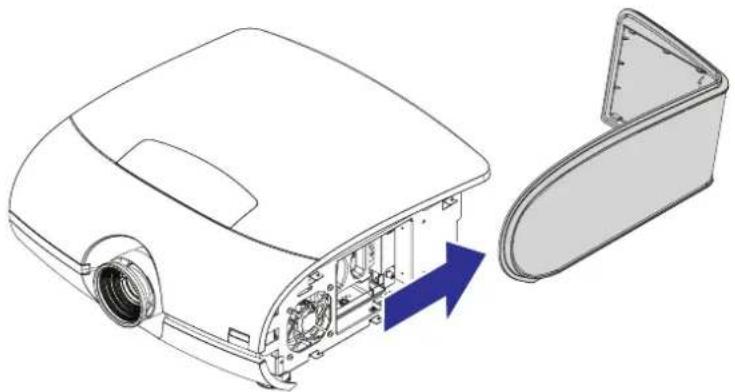

4.5 Ouverture du capot E/S

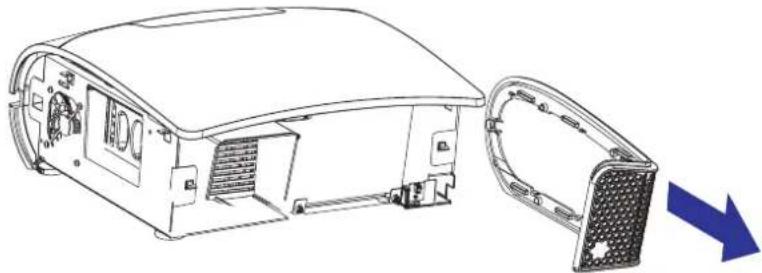

Comment ouvrir le capot E/S

1. Dévissez les 3 vis du capot.

1. Retirez le capot droit.

1. Appuyez pour détacher le capot gauche. Retirez le capot gauche.

1. Branchez la source d'entrée souhaitée.

2. Replacez les panneaux gauche et droit et revissez les 3 vis.

4.6 Branchement du projecteur à d'autres appareils

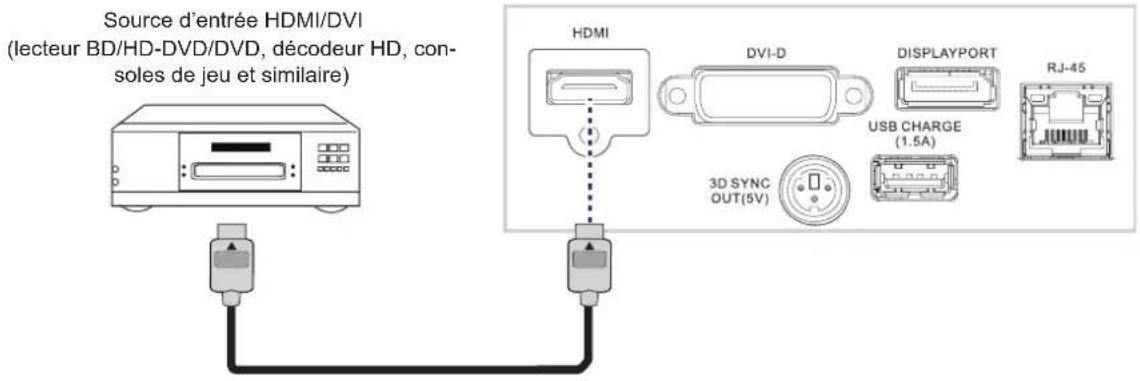

Connexion HDMI

Les signaux d'une source image offrent la meilleure qualité de projection lorsqu'ils passent via le connecteur HDMI. Par conséquent, essayez dans la mesure du possible d'utiliser des appareils dotés d'une sortie HDMI comme source de l'image.

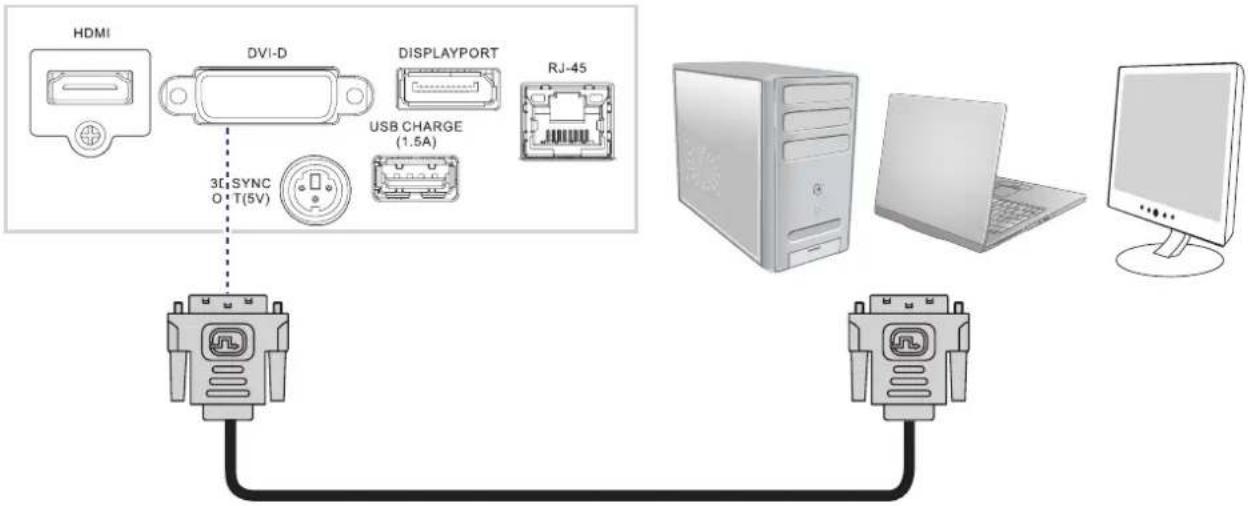

DVI-D

Pour les appareils dotés de sorties DVI-D tels que :ordinateurs de bureau, ordinateurs portables, ordinateurs tout-en-un ; tous peuvent se brancher sur le port DVI-D.

Les appareils DVI et DVI HDCP sont pris en charge et peuvent être branchés sur le connecteur DVI de ce projecteur.

Lorsqu'un signal DVI HDCP est branché sur l'entrée DVI, l'image DVI diffusée n'affichera pas l'image de cette source. Une fenêtre grise s'affichera à la place.

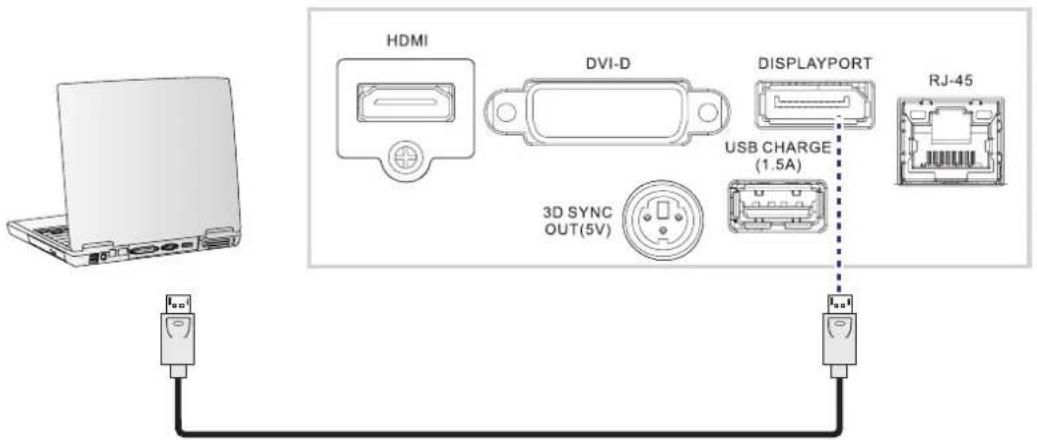

DISPLAYPORT

Branchez votre ordinateur portable ou de bureau, ou votre écran, sur le connecteur displayport afin de transmettre les signaux vidéo, audio, USB ou données.

AUDIO OUT (pour source HDMI, DISPLAYPORT)

Permet de brancher le projecteur sur un appareil doté d'une entrée audio afin de transmettre le signal audio entre le projecteur et l'appareil audio.

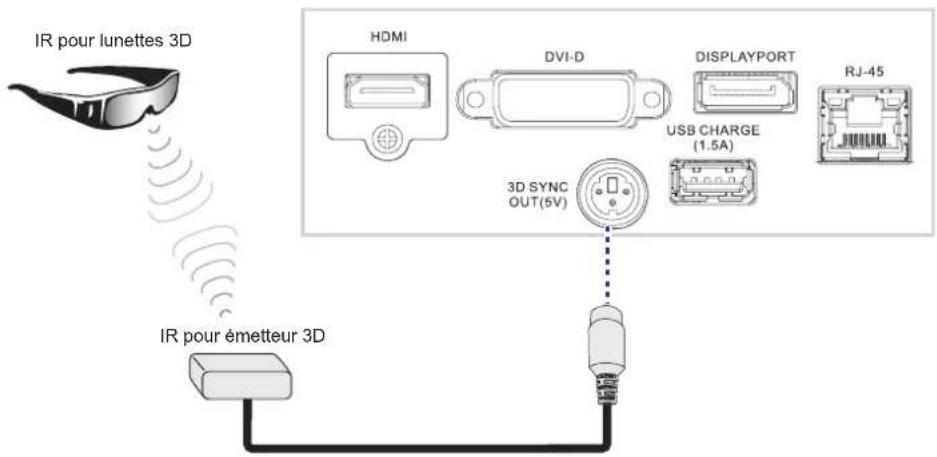

3D SYNC OUT (5V) : Permet de brancher un émetteur IR pour lunettes 3D.

Branchez un émetteur 3D sur le connecteur Displayport pour permettre la synchronisation entre le projecteur et les lunettes 3D.

USB CHARGE(1.5A)

Branchez votre appareil portable sur le port USB pour utiliser la fonction de recharge (1,5A). Le câble de recharge n'est pas fourni.

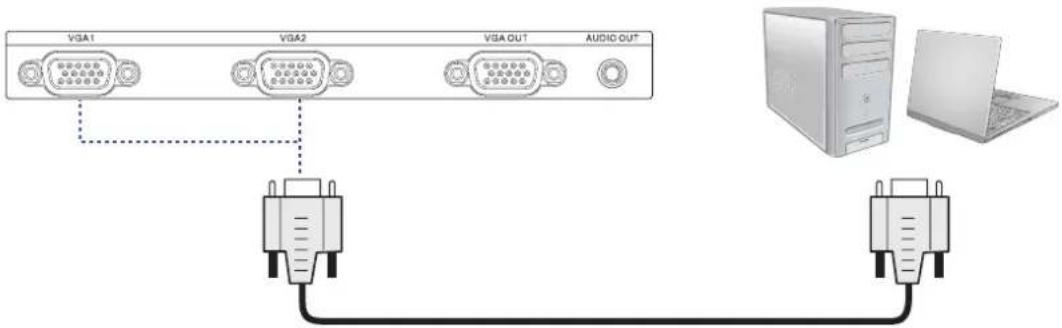

Connexion VGA

Branchez votre PC ou autre appareil doté d'une sortie VGA sur le connecteur d'entrée VGA du projecteur pour l'utiliser comme source d'entrée de l'image.

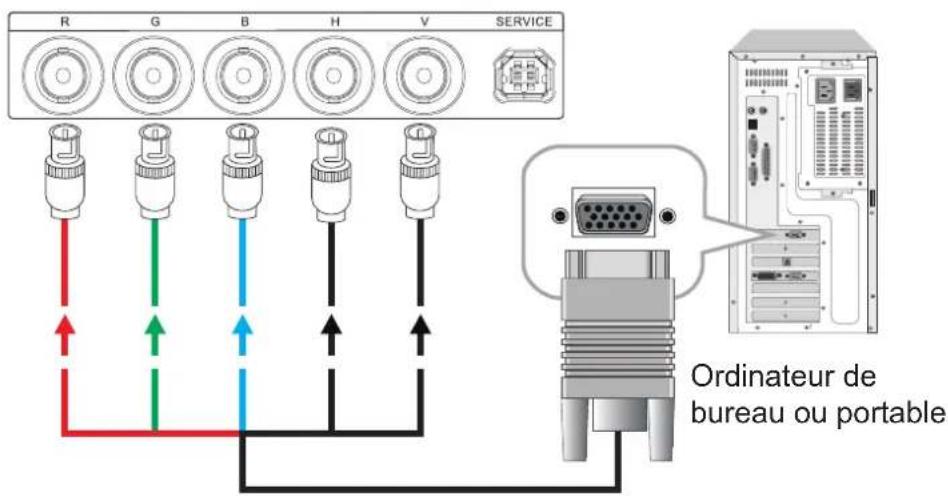

Connexion RGBHV

VGA OUT (fonction boucle uniquement pour VGA1)

Branchez le câble D-sub à 15 broches et insérez une extrémité sur le port de sortie VGA du projecteur. Branchez l'autre extrémité sur un moniteur pour utiliser la fonction boucle (loop-through).

Connexion YPbPr

Branchez le câble RVB à 3 connecteurs vidéo composante de l'appareil source sur les jacks correspondants du projecteur.

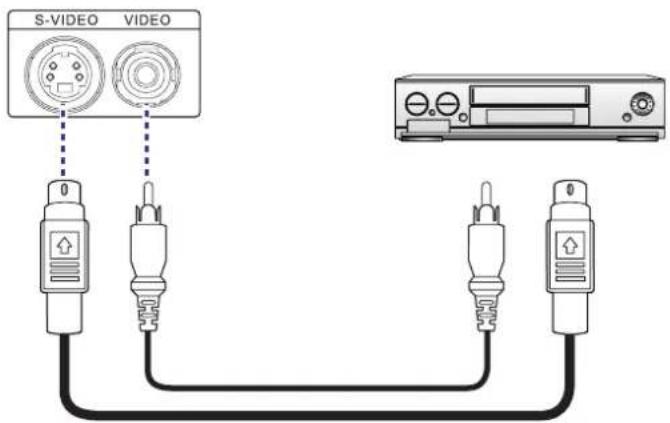

S-VIDEO/VIDEO

Si l'appareil de l'image source propose une connexion S-Veridéo et vidéo, il est recommandé d'utiliser l'option S-Veridéo pour obtenir une image de meilleure qualité. Si les entrées S-Veridéo et vidéo sont toutes deux branchées sur le projecteur, celui-ci donnera la priorité au signal S-Veridéo et l'image de l'entrée vidéo ne sera pas affichée.

RJ-45

Branchez le câble RJ45 sur un appareil réseau et sur le port RJ45 du projecteur.

Le câble Ethernet (RJ45) n'est pas fourni.


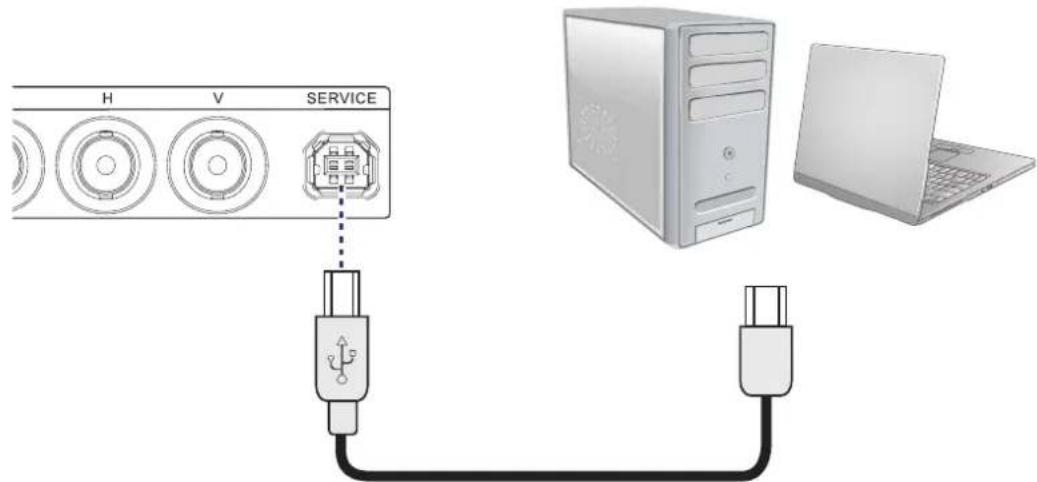

SERVICE : (Réservé aux techniciens)

Branchez le port service sur un PC à l'aide du câble fourni pour procéder à la maintenance de l'appareil. Ce port est réservé aux tâches de maintenance.

Branchez votre PC ou un système de contrôle/automation home cinéma (si disponible) sur le port RS-232 du PFWX-51B/PFWU-51B. Utilisez un câble série à 9 broches standard à jonction directe.

5. PRÉPARATION

Vue d'ensemble

. Télécommande
• Utilisation de la télécommande et de l'écran OSD Lite
• Mise en marche du projecteur
• Arrêt du projecteur
• Portée effective du signal de la télécommande
. Sélection de la source
• Modification de la langue de l'OSD
- Réglage de l'objectif via déplacement horizontal et vertical
- Présentation du menu d'affichage à l'écran OSD Lite

5.1 Télécommande et clavier de l'appareil

Comment contrôler le projecteur ?

Ce projecteur peut être contrôlé via la télécommande.

Fonctions de la télécommande

Cette télécommande intègre un émetteur infrarouge (IR) alimenté par piles qui permet à l'utilisateur de contrôler le projecteur à distance. Cette télécommande s'utilise pour sélectionner la source, contrôler, régler et configurer le projecteur.

5.2 Utilisation de la télécommande et de l'écran OSD Lite

Utilisation de la télécommande et de l'écran OSD Lite

Navigation OSD Lite de base Action requise Résultat sur l'écran OSD Lite

Pour afficher le menu principal OSD Lite à l’écran	Appuyez sur « accueil »	2	Le menu principal s’affiche dans le coin inférieur droit
Pour naviguer le menu OSD Lite	Appuyez sur les « touches fléchées »	6547	Le bouton s’affiche en rouge lorsque la fonction est disponible
Pour accéder à la fonction souhaitée	Appuyez sur « OK » Le m3u de la fonction voulue s’affiche
Pour quitter le menu ou l’effacer de l’écran	Appuyez sur « accueil »	2	Le menu principal s’affiche, ou s’il est déjà affiché, il s’effacera de l’écran
Touche rapide / raccourci		Télécommande Lite ->OSD Liteaction -> à l'écran
mise en sourdine de l'image du projecteur		5 > 5
réactive le son du projecteur		Appuyez sur n'importe quel bouton
Arrêt sur image		6 > 6
Remarque - Arrêt sur image
	1. Appuyez sur ◀(■sponible uniquement si un signal actif est affiché)2. L'image s'arrête et Il apparaît en haut à droite de l'écran.3. Appuyez sur ◀pour mettre fin à l'arrêt sur image.
Menu principal affiché.Résultatpar bouton	Télécommande Lite->OSD Liteaction -> à l'écran	>
Sélection manuelle de la source	6754	INPUT	3 > 64 à la source voulue (réglage par défaut=sélection automatique)

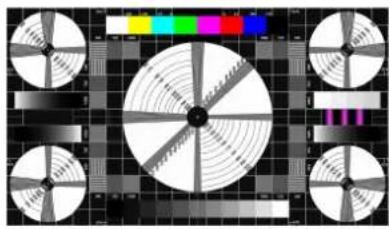

Eclairer ou assombrir l'image	6754	BRICULTNESS	3 use arrow keys to slide6 4 réglage par défaut= moyen

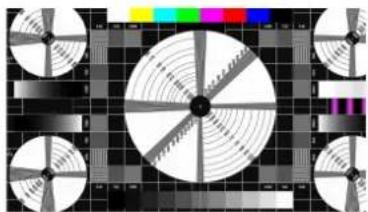

Ajuster le contraste entre les zones lumineuses/sombres	6754	CONTRAST	3 use arrow keys to slide6 4 réglage par défaut= moyen
Sélection du mode couleur le plus adapté à votre image	6754	COLOR	Meilleure option pour les images« d'ordinateur »(réglage par défaut=PRÉSENTATION ou VIDÉO )Meilleure option pour les filmsLuminosité 100%
Réglage du format d'affichage	6754	ASPECT RATIO	3 > 64 du format voulu (réglage par défaut=Remplissage)
Réglage du trapèze	6754	KEYSTONE	3 use arrow keys to do vertical keystone57
Sélection de la langue	6754	ENVEUAGE	3 > 64 la langue voulue (réglage par défaut=ENGLISH)
Afficher les infos de la lampe	6754	INFO	3
Afficher le mode de la lampe	6754	MODE	3 > 64 au mode de lampe voulu (réglage par défaut=ALIMENTATION)
Afficher les infos du projecteur	6754	SERVICE	3
Accéder au menu avancé	6754	ADVANCED	3 > contactez votre technicien de maintenance pour accéder au menu avancé

Menu principal affiché. Résultat par bouton	Télécommande Lite ->OSD Lite action -> à l'écran
Sélection manuelle de la source		3 > 64 à la source voulue (réglage par défaut= sélection automatique)	> 3
Eclairer ou assombrir l'image		3 use arrow keys to slide	6 4 réglage par défaut= moyen > 3
Ajuster le contraste entre les zones lumineuses/ sombres		3 use arrow keys to slide	6 4 réglage par défaut= moyen > 3
Sélection du mode couleur le plus adapté à votre image			Meilleure option pour les images « d'ordinateur »(réglage par défaut=PRÉSENTATION ou VIDÉO ) Meilleure option pour les films Luminosité 100% 3
Réglage du format d'affichage		3 > 64 au format voulu (réglage par défaut= Remplissage)	> 3
Réglage du trapèze		3 use arrow keys to do vertical keystone	5 > 3
Sélection de la langue		3 > 64 la langue voulue (réglage par défaut= ENGLISH)	> 3
Afficher les infos de la lampe		3	> 3
Afficher le mode de la lampe		3 > 64 au mode de lampe voulu (réglage par défaut= ALIMENTATION)	> 3
Afficher les infos du projecteur		3	> 3
Accéder au menu avancé		3 > contactez votre technicien de maintenance pour accéder au menu avancé	> 3

5.3 Mise en marche du projecteur

Mise en marche

Appuyez sur le bouton de la télécommande.

L'écran de démarrage s'affiche après environ 30 secondes.

Lorsque le projecteur est éteint, il faut attendre au moins 90 secondes avant de pouvoir le redémarrer afin de permettre à la lampe de refroidir suffisamment.

5.4 Arrêt du projecteur

Arrêt

1. Appuyez sur le bouton de la télécommande, un message s'affiche sur l'écran du projecteur.
2. Appuyez une nouvelle fois sur le bouton pour confirmer, faute de quoi le message disparaîtra après 5 secondes.
3. Patientez le temps que le projecteur refroidisse et que le ventilateur s'arrête. Minimum 15 secondes pour le cycle de refroidissement.
4. Débranchez le cordon d'alimentation de la prise secteur.

ATTENTION: Ne débranchez jamais le cordon avant l'arrêt total du ventilateur.

5.5 Portée effective du signal de la télécommande

Le diagramme ci-dessous illustre la portée effective du signal de la télécommande.

Evitez de poser la télécommande dans des endroits à température ou taux d'humidité élevé, elle risquerait de ne plus fonctionner correctement.

5.6 Sélection de la source

Appuyez sur le bouton HOME de la télécommande pour activer le menu OSD Lite à l'écran, puis sélectionnez « pour accéder à la source de votre choix.

5.7 Modification de la langue de l'OSD

Par défaut, le menu OSD du projecteur s'affiche en anglais. Si vous souhaitez utiliser une autre langue, appuyez sur le bouton de la télécommande et sélectionnez la langue de votre choix dans l'OSD.

5.8 Réglage de l'objectif via déplacement horizontal et vertical

1. Appuyez sur le capot supérieur et relâchez pour l'ouvrir.
2. Tournez les molettes du réglage Horizontal et Vertical pour déplacer l'objectif horizontalement ou verticalement.
3. Rabattez le capot supérieur pour le refermer.

5.9 Présentation du menu d'affichage à l'écran OSD Lite

Appuyez sur le bouton de la télécommande, le menu OSD Lite s'affiche à l'écran tel qu'illustré ci-dessus.

ENTREE

Utilisez cette fonction pour sélectionner la source d'entrée. Vous avez le choix entre SELECTION AUTO, HDMI, DVI, VGA.

LUMINOSITE

Permet de régler le niveau de noir de l'image pour augmenter ou diminuer la luminosité. Reportez-vous page 41 : Luminosité.

CONTRASTE

Permet de régler le niveau de blanc de l'image pour augmenter ou diminuer le contraste. Reportez-vous page 41 : Contraste.

COULEUR

Utilisez ce menu pour sélectionner le mode d'affichage.

Format de l'image

Cette fonction permet de sélectionner différents formats d'affichage de l'image. Reportez-vous page 50 : Format.

TRAPEZE

Utilisez cette fonction pour régler l'inclinaison de l'image. Reportez-vous page 52 : Trapèze.

LANGUE

Utilisez cette fonction pour sélectionner une autre langue d'affichage du menu OSD Lite à l'écran. Reportez-vous page 52 : Langue.

INFOS

Permet d'afficher les infos de la lampe.

MODE

Sélectionnez le mode ECO, Normal, ALIMENTATION de la lampe. Reportez-vous page 56 : Mode de la lampe.

SERVICE

Permet d'afficher les infos relatives au projecteur.

Avancé

Cette fonction donne accès aux réglages avancés du projecteur. Réservé à un usage professionnel. Reportez-vous page 38 : MENU OSD AVANCE.

6. MENU OSD AVANCE

Vue d'ensemble

Le menu Avancé comprend des réglages de contrôle et d'alignement du projecteur ; les options suivantes sont disponibles :

• Présentation du menu OSD avancé.

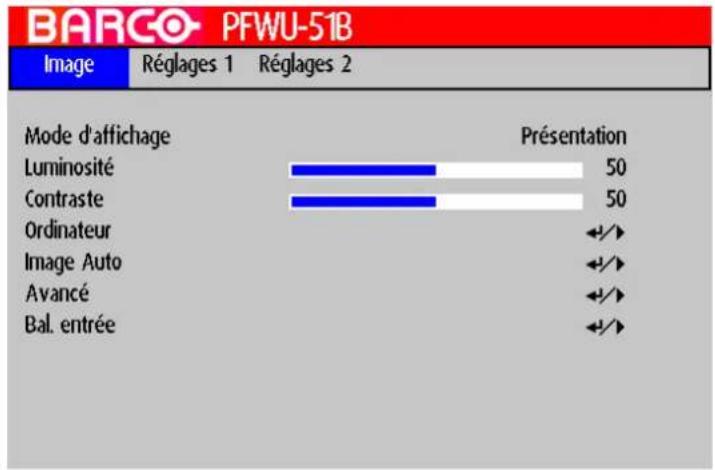

• Réglage de l'image : ces réglages sont classés par source d'image et comprennent les paramètres format, rythmes et configuration de l'image.
• Réglages 1 : Le menu Réglages 1 vous permet de sauvegarder et d'accéder aux réglages personnalisés.
• Réglages 2 : Le menu Réglages 2 vous permet de sauvegarder et d'accéder aux réglages personnalisés.

6.1 Activation du menu OSD Avancé

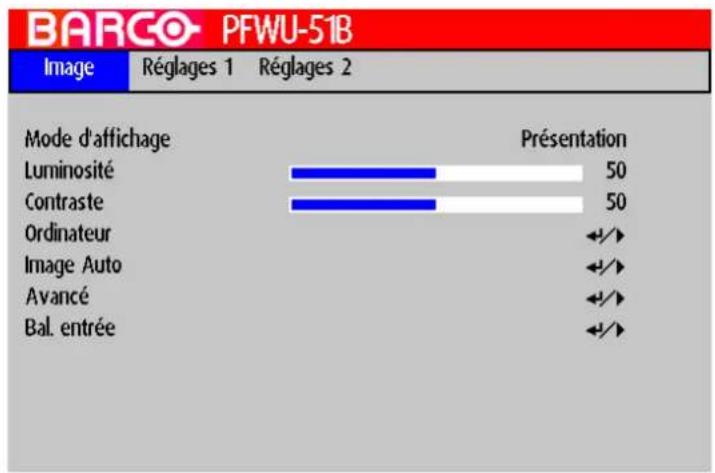

Appuyez sur le bouton de la télécommande pour afficher le menu OSD Lite de base à l'écran.

Sélectionnez « AVANCE » pour accéder à l'écran du menu OSD avancé tel qu'illustré ci-dessous :

6.2 Comment naviguer la structure du menu Avancé ?

Une fois dans le menu Avancé, utilisez les boutons ▲ ou ▼ de la télécommande ou ceux du clavier du projecteur pour naviguer parmi les éléments du menu affiché. L'élément sélectionne s'affiche en gris. Pour activer un sous-menu ou une fonction

sélectionné, appuyez sur le bouton de la télécommande.

Depuis un sous-menu, appuyez sur HOME pour revenir au menu précédent. Pour quitter un menu, appuyez sur HOME.

Comment effectuer des réglages dans le menu OSD ?

Utilisez la télécommande pour parcourir la structure du menu Avancé et sélectionner une fonction. Appuyez alors sur le bouton

▲ ou ▼usqu'à atteindre l'élément souhaité. Appuyez sur pour confirmer le réglage.

A l'aide de la télécommande, appuyez sur le bouton ◀ ou ▶ jusqu'à ce que la valeur (option) souhaitée soit sélectionnée. Appuyez QUITTER pour confirmer le réglage.

Réglage direct via le menu :

Utilisez le bouton ◀u pour régler la valeur sélectionnée.

vous pouvez également utiliser la barre de réglage :

Une fois un élément sélectionné, appuyez sur le bouton pour afficher la barre de réglage.

Utilisez le bouton ◀u pour régler la valeur sélectionnée. Le curseur de la barre de réglage se déplace.

Appuyez sur pour confirmer le réglage, ou lorsque la barre de réglage s'affiche, via saisie directe. Appuyez sur le bouton pour activer le champ de saisie.

6.3 Mémoire du menu avancé

Chaque menu avec ses sous-menus mémorise le dernier sous-élément sélectionné au moment de quitter la structure du menu et tant que le projecteur fonctionne.

7. IMAGE

Vue d'ensemble

• Vue d'ensemble du menu Image
• Mode d'affichage
• Luminosité
- Contraste
- Ordinateur
- Réglage auto de l'image
• Avancé
• Balance d'entrée

7.1 Vue d'ensemble du menu Image

Image	Mode d'affichage	Présentation, Brillant, Vidéo, Utilisateur1
	Luminosité 0~100
	Contraste 0~100
	Ordinateur
	Réglage auto de l'image	Exécution
	Avancé
	Balance d'entrée

Image ▶Ordinateur	Position horizontale -5~5
	Position verticale -5~5
	Fréquence 0~31
	Alignement -5~5

Image ▶Avancé	Couleur brillante -5~5
	Netteté -5~5
	Gamma 0~31
	Température de couleurs	Chaud, Normal, Froid
	AGC Vidéo Allumé, Eteint
	Saturation vidéo 0~100
	Teinte vidéo 0~100
	Configuration des entrées	Auto, YUV HD, YUV STD, RGB-PC, RGB-Vidéo
	Balance d'entrée

Image ▶Balance entrée	Décalage de la balance du noir
	Balance du blanc

Image ▶Balance entrée ▶Décalage balance noir	Décalage rouge -1023~1023
	Décalage vert -1023~1023
	Décalage bleu -1023~1023

Image ▶Balance entrée ▶Décalage balance blanc	Gain rouge 0~200
	Gain vert 0~200
	Gain bleu	0~200

En fonction de la source connectée, certains réglages seront désactivés.

7.2 Mode d'affichage

De nombreux préréglages sont disponibles pour optimiser l'affichage selon le type d'image projetée.

• Présentation : Une luminosité et des couleurs excellentes depuis une entrée PC.
  • Lumineux Une luminosité maximale depuis l'entrée PC.
  • Film : Pour le home cinéma.
• Utilisateur 1 : Réglages personnels de l'utilisateur.

7.3 Luminosité

Cette fonction permet de régler le niveau de noir de l'image source. Elle augmente ou diminue un décalage ou biais des signaux rouge, vert et bleu.

Le réglage de la luminosité peut se faire via le bouton Luminosité de la télécommande, ou à l'aide du menu.

Il est recommandé de régler l'image avec les paramètres suivants :

• La barre la plus noire de l'image devrait se fondre dans l'arrière-plan.
  • La zone gris foncé devrait être à peine visible.
  • La zone gris clair devrait être clairement visible.
  • La zone blanche devrait être douce.
  • L'image devrait uniquement afficher du noir, du gris et du blanc (pas d'autres couleurs).

7.4 Contraste

Cette fonction permet de régler le contraste entre les zones lumineuses et sombres de l'image affichée. Elle applique un gain aux signaux rouge, vert et bleu.

Le réglage du contraste peut se faire via le bouton Contraste de la télécommande, ou à l'aide du menu.

L'image suivante illustre le résultat obtenu avec différents réglages de contraste sur une image aléatoire :

Contraste diminué Contraste augmenté Image d'origine

Les options Contraste et Luminosité sont liées et s'affectent mutuellement ; en ajustant l'une, ils se peut que vous ayez à régler la seconde afin d'obtenir un résultat de projection optimal.

L'image suivante illustre le résultat obtenu avec différents réglages de luminosité sur une image aléatoire :

◀ Luminosité diminuée Luminosité augmentée Image d'origine

Utilisez ◀u pour régler la position horizontale de l'image projetée.

Si l'image projetée n'est pas au centre de l'écran (par ex. avec un décalage vers la droite ou la gauche) et est partiellement coupée, utilisez cette fonction pour ajuster la position horizontale de l'image.L'image suivante est un exemple d'une image de test d'une source de signal externe :

Image d'origine Biais gauche

Utilisez ◀u pour ajuster la position verticale de l'image projetée.

Si l'image projetée n'est pas au centre de l'écran (par ex. avec un décalage vers le haut ou le bas) et est partiellement coupée, utilisez cette fonction pour ajuster la position verticale de l'image.L'image suivante est un exemple d'une image de test d'une source de signal externe :

Image d'origine

Oblique vers le haut

Lors du réglage de l'image, il est recommandé d'ajuster le total horizontal avant la phase horizontale. Toutefois, si l'image scintille toujours même après le réglage de ces deux options, essayez de diminuer le bruit de l'image.

Fréquence

Utilisez ◀u ▶our régler la phase de l'image projetée.

Utilisez cette fonction pour régler la phase de l'horloge d'échantillonnage pixels (pour le signal d'entrée). Si l'image continue à scintiller ou à afficher du bruit (par ex. des bords sur le texte) même après l'optimisation, ajustez la phase.

Alignement

Appuyez sur ◀u pour ajuster le total horizontal.

Utilisez cette fonction pour ajuster la fréquence de l'horloge d'échantillonage de pixel (fréquence de pixel horizontal de la source d'entrée analogique générée par ADC). Si vous remarquez que l'image tremble ou qu'il y a des lignes verticales dans l'image, cela indique que la fréquence d'échantillonage de pixel est insuffisante. Vous pouvez utiliser cette fonction pour ajuster la fréquence pour obtenir une meilleure qualité d'image.

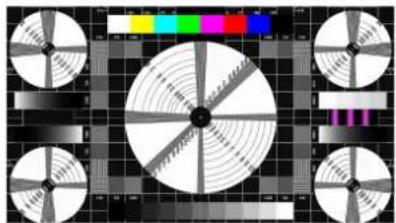

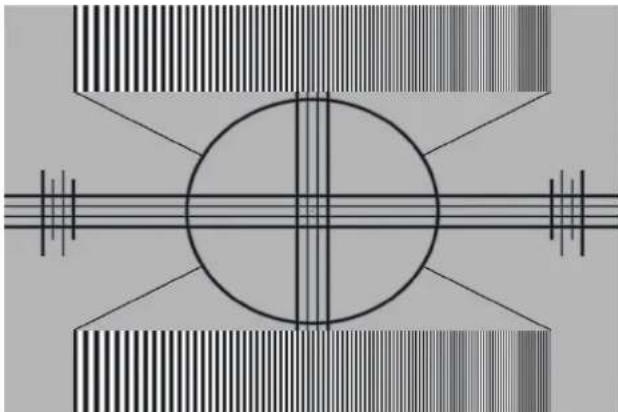

L'image suivante est un exemple d'une image de test d'une source de signal externe :

Pour effectuer le réglage des rythmes (timings) le motif devrait s'afficher en pixels (marche/arrêt).

Sauvegarde de l'utilisation.

Si l'utilisateur doit effacer les informations de sauvegarde du signal : (Disponible pour les sources VGA et BNC.)

Lorsqu'un signal est verrouillé et que l'un de ces réglages (position horizontale/position verticale/fréquence/alignement) est ajusté, les informations de timing et les réglages en cours seront automatiquement enregistrés dans la mémoire. De même, si un nouveau timing est verrouillé mais qu'il est identique à un timing déjà enregistré en mémoire, le système chargera et appliquera automatiquement les réglages du timing enregistré dans la mémoire. Chaque source dispose de 20 emplacements mémoire pour le timing ; exécutez la fonction Image auto, disponible via Menu avancé ->Menu image, pour effacer les réglages de timing en cours.

Remarque: L'utilisation de la fonction Remise totale à 0 supprimera toutes les infos de timing.

7.6 Réglage auto de l'image

Si l'option Réglage auto de l'image a été sélectionnée dans le menu avancé, appuyez sur OK pour exécuter le réglage automatique de l'image.

En exécutant cette fonction, le projecteur effectuera la resynchronisation de l'image. Utilisez cette fonction lorsque la source de l'image est instable ou si vous remarquez une diminution de la qualité de l'image, et le projecteur ajustera automatiquement la taille, la phase et les rythmes de l'image. (Ces réglages s'appliquent également à l'entrée de la source PIP).

Remarque: Si l'utilisateur doit supprimer les réglages Position horizontale, Position verticale, Fréquence et Alignement du timing en cours stocké dans la mémoire, exécutez la fonction Image auto, disponible via Menu avancé ->Menu image. La fonction utilisera ensuite les réglages auto verrouillés comme valeurs.

7.7 Avancé

Couleur brillante

Cette fonction utilise un nouvel algorithme de traitement des couleurs et d'optimisation des niveaux du système pour obtenir une luminosité élevée tout en préservant des couleurs d'affichage vibrantes. Elle permet une augmentation de plus de 50% de la luminosité des images en demi-teinte, fréquentes dans les vidéos et les scènes naturelles, afin que le projecteur puisse reproduire des images réalistes aux couleurs fidèles.

Netteté

L'ajustement de la finesse modifie principalement la valeur des détails haute fréquence. Vous pouvez connecter le projecteur à une source d'image externe pour afficher une image ressemblante à celle qui suit pour ajuster la finesse de l'image.

L'image suivante illustre le résultat obtenu avec différents réglages de netteté sur une image aléatoire :

◀ Netteté diminuée Netteté augmentée Image d'origine

Différents réglages gamma affectent la façon dont les spectateurs perçoivent l'image. En règle générale, pour les images plus sombres, il est recommandé d'utiliser un réglage gamma plus élevé afin d'obtenir une meilleure qualité d'affichage des zones sombres aux dépens de quelques détails dans les zones les plus lumineuses. A contrario, lors de la projection d'images lumineuses, vous pouvez utiliser un réglage gamma moins élevé - vous perdrez quelques détails dans les zones sombres mais rendrez les zones lumineuses (par ex. les nuages) plus visibles.

Cinq réglages gamma sont disponibles sur ce projecteur (1.8, 2.0, 2.2, 2.4, N&B et Linéaire). Le réglage gamma par défaut est de 2.2.

Chaque réglage possède des phases spécifiques pour afficher les couleurs primaires (rouge, vert et bleu) et les couleurs secondaires (jaune, cyan et magenta) en millions de pixels. En changeant l'un des chiffres du réglage, la couleur dans son ensemble sera modifiée et le 'triangle' colorimétrique ajusté.

Température de couleurs

Vous avez le choix entre Chaud, Normal et Froid.

La température des couleurs porte sur les changements des couleurs de la lumière perçus par l'œil humain sous différentes conditions. En modifiant la température des couleurs de Chaud à Froid, la lumière visible passe de rouge orangé → blanc →

bleu

Par défaut, la température des couleurs du projecteur utilise le réglage Normal qui convient à la plupart des situations. En sélectionnant le réglage Froid, l'image apparaîtra plus bleutée ; en sélectionnant Chaud, l'image apparaîtra plus rougeâtre. En sélectionnant « D'origine », le projecteur désactivera la fonction de réglage du blanc de l'appareil source.

AGC Vidéo

AGC vidéo correspond à la fonction de correction automatique du gain. Lorsqu'elle est activée, la fonction AGC corrige automatiquement le gain de l'entrée pour obtenir des couleurs d'affichage correcte.

Saturation vidéo

Appuyez sur ◀ ou ▶ pour régler la saturation de l'image projetée. Si la couleur de l'image semble trop rouge et vive, diminuez la saturation des couleurs ; si l'image semble trop blanche et délavée, augmentez la saturation des couleurs.

Teinte vidéo

Appuyez sur ◀ ou ▶ pour régler la teinte (balance entre le magenta et le vert) de l'image projetée. En diminuant cette valeur, l'image apparaîtra plus verte ; en augmentant la valeur, l'image apparaîtra plus rouge.

Configuration des entrées

Appuyez sur ◀ ou ▶ pour régler la configuration de l'entrée. Cette fonction règle l'espace colorimétrique du signal et la plage de sortie (plage limitée/pleine).

7.8 Balance d'entrée

Décalage de la balance du noir

Cette fonction permet de régler les décalages rouge, vert et bleu. Le texte lui-même est décoratif.

• Décalage rougeAppuyez sur ◀u pour régler le décalage rouge dans les niveaux sombres.
• Décalage vertAppuyez sur ◀u pour régler le décalage vert dans les niveaux sombres.
  • Décalage bleuAppuyez sur ◀u pour régler le décalage bleu dans les niveaux sombres.

Balance du blanc

Cette fonction permet de régler les gains rouge, vert et bleu. Le texte lui-même est décoratif.

• Gain rougeAppuyez sur ◀u pour régler le gain rouge dans les niveaux clairs.
• Gain vertAppuyez sur ◀u pour régler le gain vert dans les niveaux clairs.
• Gain vertAppuyez sur ◀u pour régler le gain bleu dans les niveaux clairs.

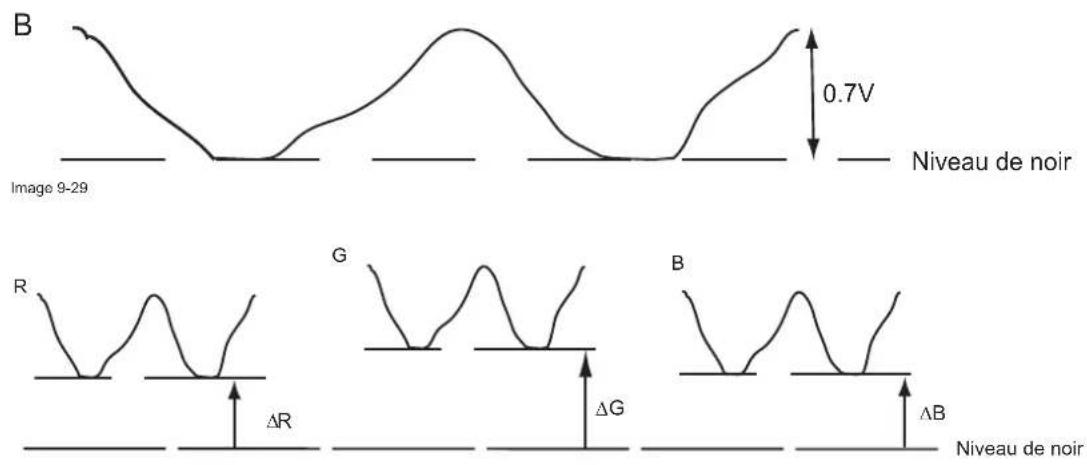

Signaux de couleurs mal équilibrés

Lors de la transmission d'un signal, une détérioration des informations contenues dans le signal est toujours possible.

Dans le cas d'informations contenues dans l'amplitude des signaux, ce qui est le cas des signaux de couleur (R, V, B), image 9-29, il est quasi certain que l'amplitude de ces signaux connaît des modifications.

Un exemple de modification peut être l'ajout d'un composant DC au signal sous la forme d'un décalage DC affectant le niveau de noir ; étant donnée que le niveau de noir ('luminosité') est critique par la suite (circuit de fixation de niveau) il en résultera un 'noir par vraiment noir'.

Une autre valeur pouvant être altérée est l'amplitude du signal, résultant en un 'gain' du signal ('niveau de blanc' ou contraste).

Les modifications des trois signaux de couleurs interviendront indépendamment, c'est-à-dire que les couleurs ne seront pas équilibrées, image 9-30.

On peut en conclure qu'un tracé colorimétrique correct peut uniquement être obtenu en utilisant les trois signaux de couleurs ci-dessus (entrée) parfaitement équilibrés.

Conversion analogique numérique

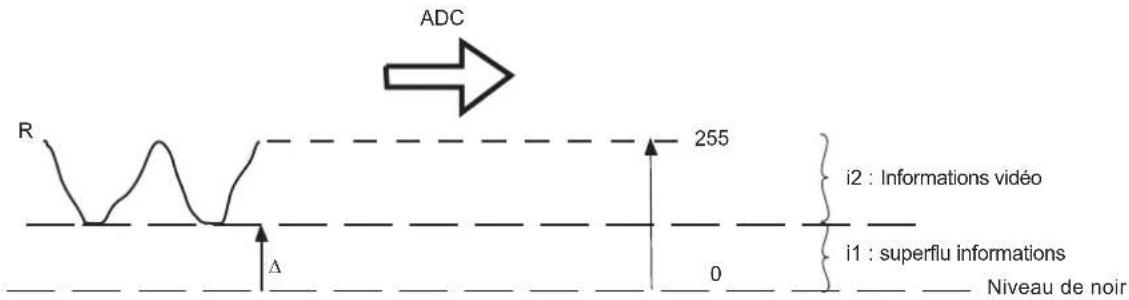

Les signaux de couleurs analogiques doivent passer par un circuit de conversion analogique/numérique avant tout traitement numérique dans le PMP. Une conversion analogique/numérique (ADC) classique transforme la valeur analogique en un signal numérique encodé à 8 bits.

Le graphique ci-dessous illustre le fait que la conversion d'un signal contenant un composant DC décalé ne peut utiliser la plage de conversion optimale.

On peut en conclure qu'une conversion des données correcte peut uniquement être obtenue en utilisant les trois signaux de couleurs ci-dessus (entrée) parfaitement équilibrés.

Objectif de l'équilibrage de l'entrée

L'objectif de l'équilibrage de l'entrée est « d'appliquer » le même niveau de noir et le même niveau de blanc aux trois couleurs d'une source d'entrée spécifique.

Réglage du niveau de noir : luminosité

Réglage du niveau de blanc : contraste

Un niveau de noir et de blanc absolument identique pour les trois couleurs permet un contrôle de la luminosité et du contraste identique de l'image !

Ces deux références règlent également la portée du réglage de conversion analogique/numérique pour cette source spécifique (ceci explique pourquoi l'équilibrage de chaque source d'entrée est lié à cette source et sauvegardé dans le fichier image).

Réglage de la balance d'entrée

L'équilibrage des trois signaux de couleurs d'une source spécifique doit remplir trois conditions ; il faut connaître le niveau de noir et de blanc de la source, c'est à dire:

1. La source doit pouvoir générer un signal blanc, dans l'idéal, un motif d'écran (arrière-plan) 100% blanc.
2. La source doit pouvoir générer un signal noir, dans l'idéal, un motif d'écran (arrière-plan) 100% noir.

A

Balance du blanc : Dans le projecteur, nous allons régler le contraste de chaque couleur jusqu'à obtenir une sortie d'image 100% lumineuse lors de la projection d'une image blanche à 100% (image A).

Balance du noir : Dans le projecteur, nous allons régler la luminosité de chaque couleur jusqu'à obtenir une sortie d'image 0% lumineuse lors de la projection d'une image noire à 100% (image B).

Le passage du minimum au maximum est indiqué par l'apparition de taches lumineuses également appelées « bruit numérique ».

Une alternative au motif blanc/noir intégral est le motif classique à niveaux de gris ; la barre blanche sera utilisée pour la balance du blanc, et la barre noire pour la balance du noir.

• Vue d'ensemble du menu Réglages 1
- Source
- Projection
- Format
- Trapèze
• Zoom numérique
- Avancé 1
- Avancé 2

8.1 Vue d'ensemble du menu Réglages 1

Réglages 1	Source
	Projection	Avant_sol, Arrière_sol, Avant_plafond, Arrière_plafond
	Format	Plein écran, 4:3, 16:9, Letter Box, D'origine, 2.35:1
	Trapèze -40~40
	Zoom numérique -10~10
	Avancé 1
	Avancé 2

Réglages 1 ▶Source Source

DVI, HDMI, Display Port, VGA1, VGA2, BNC, Vidéo composante, S-Vidéo, Vidéo composite

Réglages 1Avancé 1	Langue	ENGLISH, FRANÇAIS, SIMPLIFIED_CHINESE, JAPANESE, GERMAN, SPANISH KOREAN, RUSSIAN, TURKISH
	Verrou de sécurité Allumé, Eteint
	Ecran vierge	Vierge, Rouge, Vert, Bleu, Blanc
	Logo Splash Std., Eteint, Utilisateur
	Sous-titrage Allumé, Eteint
	Réglage 3D
	Capture d’écran
Réglages 1Avancé 1Réglages 3D	3D Désactivé, DLP-Link, IR
	Inversion 3D Sync Désactivé, Activé
	Format 3D	Séquentiel imageHaut/BasGlisser sur côtéPack image (pack image3D pour source HDMIuniquement)

Réglages 1Avancé 2	Canevas essai	Aucun, Grille, Blanc,Rouge, Vert, Bleu, Noir
	Déplacement image H	-50~50
	Déplacement image V	-50~50

8.2 Source

Utilisez cette fonction pour spécifier la source de l'image connectée à l'arrière du projecteur. Par exemple, si vous avez branché votre PC comme source d'entrée vidéo, sélectionnez RGB D-15(RGB-HV/SOG) comme entrée de l'image à projeter. Les options d'entrée disponibles pour ce projecteur incluent : DVI, HDMI, DisplayPort, VGA 1, VGA 2, BNC, Vidéo composante, S-Video, Vidéo composite.

8.3 Projection

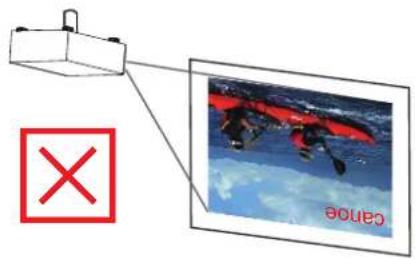

Par défaut, le projecteur est configuré en « projection avant - installation sur bureau ». Si vous souhaitez installer votre projecteur avec d'autres configurations, veillez à régler l'orientation de l'écran pour obtenir le mode de projection adéquat.

Projection avant - mode plafond

Appuyez sur HOME → MENU OSD Lite → AVANCÉ → Réglages 1 → Projection → d; le projecteur est maintenant configuré en « mode de projection avant - montage au plafond ».

Image correcte

Rétroprojection - mode bureau

Appuyez sur HOME → MENU OSD Lite → AVANCÉ → Réglages 1 → Projection → 9; le projecteur est maintenant configuré en « mode de rétroprojection - montage sur bureau ».

Image correcte

Rétroprojection - mode plafond

Appuyez sur HOME → MENU OSD Lite → AVANCÉ → Réglages 1 → Projection → b: le projecteur est maintenant configuré en « mode de rétroprojection - montage au plafond ».

Image correcte

Projection avant - mode bureau

Appuyez sur HOME → MENU OSD Lite → AVANCÉ → Réglages 1 → Projection → P; le projecteur est maintenant configuré en « mode de projection avant - montage sur bureau ».

8.4 Format

Rapport entre les dimensions horizontales et verticales sous lesquelles la fenêtre sera affichée, par ex. 4 par 3 ou 16 par 9. Peut également s'exprimer comme chiffre décimal, tel que 1.77. Plus le rapport ou le chiffre décimal est élevé, plus l'image sera large (ou moins carrée).

Le réglage du format force le projecteur à afficher une image dans un format spécifique.

Format Description

Remplissage Règle l'image pour qu'elle remplisse l'écran verticalement et ajoute des colonnes horizontales de party et d'autre.

4:3 Format télévision classique

16:9 Format télévision grand écran / format anamorphique

Letterbox 1.33:1

D'origine Mise à l'échelle de l'écran

2.35:1 Format film

La taille totale de l'image projetée est de 16:10 (1280x800, 1920x1200 points). Le diagramme suivant illustre la différence entre les différents formats disponibles :

Entrée d'origine 16:10

Format de sortie 2.35

Format de sortie 4:3

Format de sortie Letterbox

Format de sortie 16:9

Format de sortie D'origine

Entrée d'origine 4:3

Format de sortie 2.35

Format de sortie 4:3

Format de sortie Letterbox

Format de sortie 16:9

Format de sortie D'origine

Partie rognée de l'image

Dans le cadre d'une utilisation commerciale, y compris :projection d'images dans les cinémas, les hôtels, les cafétérias et autres lieux publics, la compression ou l'élargissement d'une image obtenu via la modification du format peut constituer une violation des droits d'auteur du propriétaire légitime de l'image. Utilisez cette fonction à bon escient.

8.5 Trapèze

Trapèze vertical

Utilisez cette fonction pour régler l'effet de trapèze provoqué par l'angle de projection.

Le total de la valeur absolue du trapèze vertical est limité à une valeur inférieure ou égale à 40.

8.6 Zoom numérique

Appuyez sur ◀ pour diminuer numériquement la taille de l'image.

Appuyez sur ▶ pour augmenter numériquement la taille de l'image.

8.7 Avancé 1

Langue

L'utilisateur peut modifier la langue d'affichage des menus sur écran et des menus locaux en sélectionnant l'une des langues proposées.

Neuf langues sont disponibles : Anglais, Français, Espagnol, Allemand, Chinois simplifié, Japonais, Coréen, Russe et Turc.

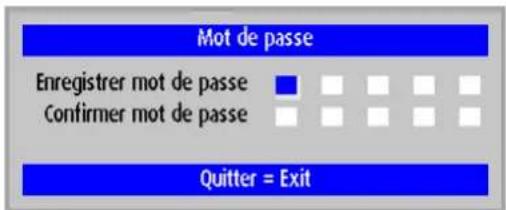

Verrou de sécurité

Appuyez sur ◀u pour activer ou désactiver la fonction Verrou de sécurité.

Le menu mot de passe s'affiche lorsque le Verrou de sécurité est activé. Utilisez les boutons ▲, ▼, ◀ ou ▶ pour configurer un mot de passe. Appuyez sur HOME pour annuler.

Réinitialisation du mot de passe

Si vous devez réinitialiser votre mot de passe, veuillez contacter votre technicien de maintenance.

Ecran vierge

Appuyez sur ◀u ▶our sélectionner une couleur autre que l'écran vierge.

Logo Splash

Vous pouvez utiliser cette fonction pour que le projecteur affiche le logo Barco au démarrage de l'écran. Sélectionnez Std pour afficher le logo Barco au démarrage, ou Désactivé pour afficher un écran vierge. Si aucun écran n'est sélectionné, le logo BARCO s'affichera au démarrage en mode Utilisateur.

Sous-titrage

Sélectionne l'écran pour l'affichage des sous-titres.

Réglage 3D

Accède au menu 3D. Permet de sélectionner les options 3D telles que 3D, Inversion 3D Sync, et format 3D.

3D

• Eteint : Ferme le mode 3D.
• DLP Link : Sélectionnez DLP Link pour appliquer les réglages optimisés pour les lunettes 3D DLP Link.
- IR : Sélectionnez IR pour appliquer les réglages optimisés pour les images 3D à architecture IR.

Si la source d'entrée est HDMI 1.4a avec info frame AVI, la valeur par défaut est DLP Link. Les valeurs possibles sont DLP-Link/IR.

Si la source d'entrée est VGA/DVI/Vidéo/Svidéo/HDMI 3D sans Info frame, la valeur par défaut est Off. Les valeurs possibles sont Off/DLP-Link/IR.

Inversion 3D Sync

Appuyez sur ◀u pour activer ou désactiver la fonction Inversion 3D Sync et inverser les images.

Format 3D

• Séquentiel image : Permet d'afficher le signal 3D au format séquentiel image.
  • Haut/Bas : Permet d'afficher le signal 3D au format Haut / Bas.
• Glisser sur côté : Permet d'afficher le signal 3D au format côte-à-côte.
• Pack image (uniquement pour la source 3D): Les images droite et gauche sont regroupées en une seule image vidéo (deux fois la bande passante normale).

Capture d'écran

Exécute la fonction de Capture d'écran. Une fois l'écran correctement capturé, la fonction logo Splash sera automatiquement réglée sur Utilisateur, et le logo sera remplacé par la capture d'écran au démarrage.

8.8 Avancé 2

Motifs test

Le projecteur propose plusieurs motifs internes permettant aux testeurs de calibrer l'appareil. Ceux-ci incluent : Aucun, Grille, Blanc, Rouge, Vert, Bleu, Noir.

Déplacement image H

Déplace la position horizontale de l'image projetée.

• Appuyez sur ◀our déplacer l'image vers la gauche de l'écran.
• Appuyez sur pour déplacer l'image vers la droite de l'écran.

Déplacement image V

Déplace la position verticale de l'image projetée

• Appuyez sur ◀ pour déplacer l'image vers le haut de l'écran.
• Appuyez sur pour déplacer l'image vers le bas de l'écran.

9. RÉGLAGES 2

Vue d'ensemble

• Vue d'ensemble du menu Réglages 2
- Source auto
• Pas de signal arrêt
- Allumage auto
- Mode de la lampe
Remise total à 0
- Statut
• Avancé 1
• Avancé 2

9.1 Vue d'ensemble du menu Réglages 2

Réglages 2	Source auto Désactivé, Activé
	Pas de signal arrêt Désactivé, Activé
	Allumage auto Désactivé, Activé
	Mode de la lampe	ECO, Normal, ALIMENTATION
	Remise total à 0
	Statut
	Avancé 1
	Avancé 2

Réglages 2 Etat	Source active
	Informations vidéo
	Heures de lampe (ECO, Normal, ALIMENTATION)
	Version logicielle
	Numéro de série

Réglages 2Avancé 1	Positon du menu	Gauche,Droite,Centré,Bas,Haut
	Menu transparent	0%,25%,50%,75%,100%
	Mode alimentation basse	Eteint, Faible alimentation
	Vitesse du ventilateur	Normale, Elevée
	Réinitialisation heures lampe
	Réseau
Réglages 2Avancé 1Réseau	Etat du réseau Connector, Déconnecter
	DHCP Désactivé, Activé
	Adresse IP	0~255, 0~255, 0~255,0~255
	Masque de sous-réseau	0~255, 0~255, 0~255,0~255
	Passerelle	0~255, 0~255, 0~255,0~255
	DNS	0~255, 0~255, 0~255,0~255
	Appliquer OK / Annuler

Réglages 2 ▶Avancé 2	Minuterie veille 0~600
	Filtre source

Réglages 2 ▶Avancé1 ▶Réseau	DVI Désactiver, Activer
	HDMI Désactiver, Activer
	DisplayPort Désactiver, Activer
	VGA1 Désactiver, Activer
	VGA2 Désactiver, Activer
	BNC Désactiver, Activer
	Vidéo composante Désactiver, Activer
	S-Vidéo Désactiver, Activer
	Vidéo composite Désactiver, Activer

Image Réglages 1 Réglages 2
Source auto.	Eteint
Pas de signal arrêt	Eteint
Marche auto	Eteint
Mode de la lampe	Normal
Remise totale à 0	←/→
Etat	←/→
Avancé 1	←/→
Avancé 2	←/→

9.2 Source auto

Marche

le réglage par défaut. Lorsque cette fonction est activée, le projecteur déterminera automatiquement la source de l'entrée chaque fois qu'il est allumé pour que l'utilisateur n'ait pas besoin de faire cette sélection dans le menu OSD.

Choisissez le réglage Eteint pour que l'utilisateur doive spécifier la source d'entrée de l'image dans le menu OSD, pour afficher l'image désirée.

9.3 Pas de signal arrêt

Arrêt automatique en cas d'absence de signal. (en minutes). Si réglé sur Allumé, le projecteur s'éteindra automatiquement après 15 minutes d'absence de signal.

9.4 Allumage auto

Mise en marche automatique si alimentation CA détectée.

9.5 Mode de la lampe

Lorsque la lampe est configurée en mode ECONOMIQUE, elle fonctionne sous 280W. Si la température ambiante est supérieure à 35 degrés Celsius, la lampe fonctionnera automatiquement en mode ECONOMIQUE. La sélection du mode de la lampe est alors indisponible. La sélection du mode de la lampe sera à nouveau disponible lorsque la température ambiante sera redescendue sous les 35 degrés Celsius.

• ECONOMIQUE
Lorsque vous choisissez le mode Economique, la puissance de la lampe sera 280W. Si la pièce est suffisamment sombre ou que vous n'avez pas besoin d'une haute luminosité, vous pouvez régler le mode de la lampe sur Economique pour prolonger sa durée de vie.
- Normal
Lorsque vous choisissez le mode Normal, la puissance de la lampe sera 370W. Si la pièce requiert une image lumineuse, vous pouvez régler le mode de la lampe sur Normal pour une projection plus lumineuse.
ALIMENTATION
En cas de réglage sur le mode Puissance, la puissance de la lampe est de 330 W. Vous pouvez régler la lampe sur le mode Puissance pour prolonger sa durée de vie.

9.6 Remise total à 0

Tous les réglages du projecteur seront réinitialisés sur les paramètres de sortie d'usine. Tous les paramètres utilisateur seront effacés par cette opération.

Cette fonction n'affectera pas certains éléments tels que signal, réseau, contrôle du projecteur, logo de démarrage, langue, mode haute altitude et heures de la lampe.

Après une réinitialisation aux paramètres d'usine, toutes les sources mémoire créées par le projecteur (par ex. les fichiers timings) seronteffacés

9.7 Statut

Source active

Affiche la source active.

Informations vidéo

Affiche la résolution/informations H, V en mode RVB. Affiche le standard couleur en mode vidéo.

Heures de lampe (ECO, Normal, ALIMENTATION)

Informations sur les heures de lampe utilisées. Les compteurs ECO, Normal et ALIMENTATION sont distincts.

Version logicielle

Affiche les informations sur la version du logiciel.

Numéro de série

Affiche le numéro de série du projecteur.

9.8 Avancé 1

Positon du menu

Vous pouvez utiliser cette fonction pour choisir la partie de l'image où le menu OSD s'affiche.

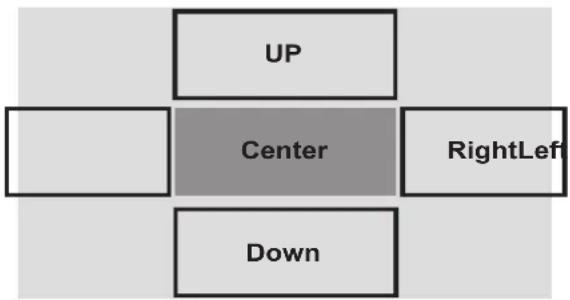

Comme indiqué dans le diagramme suivant, il y a cinq positions où vous pouvez choisir d'afficher le menu OSD. Le réglage par défaut est "Centre".

Appuyez sur ◀u pour sélectionner la transparence de l'arrière-plan OSD.

Mode alimentation basse

Le projecteur peut être relié au réseau via son port RS232 et/ou RJ45 pour un fonctionnement à distance via deux panneaux distincts afin de contrôler les sources du signal depuis les ports RS-232 et/ou RJ45.

Pour un fonctionnement à distance complet du projecteur via le port RJ45, il est recommandé de régler le "Mode alimentation basse" sur "Eteint", même si le projecteur est en mode "veille".

En réglant le « Mode alimentation basse » sur « Eteint », l'utilisateur ne pourra pas préserver la consommation électrique en mode « veille ».

Vitesse du ventilateur

Utilisez cette fonction pour contrôler le ventilateur de refroidissement du projecteur. Vous pouvez régler la vitesse sur Normale ou Elevée. Le réglage par défaut est Normal.

Dans des cas normaux, le projecteur marchera normalement avec cette fonction réglée sur Normal. Par défaut, le projecteur détectera la température ambiante de la pièce pour réguler la vitesse du ventilateur de refroidissement. Lorsque la température ambiante monte, la vitesse du ventilateur augmentera (plus bruyant) pour que la chaleur généré à l'intérieur du projecteur puisse être enlevée et que le projecteur continue de marcher normalement.

Cependant, si vous utilisez le projecteur dans une pièce avec une température élevée ou dans des endroits à haute altitude, le projecteur peut s'éteindre automatiquement. Lorsque cela se produit, vous pouvez activer cette fonction en la réglant sur Allumé pour forcer le ventilateur de refroidissement de tourner à la plus haute vitesse possible pour réguler la température à l'intérieur du projecteur.

• Les endroits à haute altitude sont les endroits où l'altitude est au-dessus de 1500 mètres (4900 pieds).
• Lorsque vous l'utilisez dans des endroits normaux, le projecteur ajustera automatiquement la vitesse du ventilateur de refroidissement en fonction de la température ambiante de la pièce. Lorsque la température dépasse 30C, la vitesse du ventilateur du projecteur augmentera automatiquement.
• Selon les spécifications du produit, l'altitude maximale d'utilisation pour ce projecteur est 3000m@25C. Cela veut dire que vous ne devez pas utiliser ce projecteur dans des endroits à haute altitude lorsque la température est au-dessus de 25C. (Puisque l'air dans les endroits à haute altitude est beaucoup plus fin, la puissance de refroidissement du ventilateur de refroidissement diminuera comparé aux endroits à faible altitude. Lorsque la pression atmosphérique est basse et que la température d'utilisation est élevée, le ventilateur de refroidissement n'arrivera pas à évacuer complètement l'air chaud).

Réinitialisation heures lampe

Utilisez cette fonction pour réinitialiser les heures de la lampe sur zéro.

Après le remplacement de la lampe, n'oubliez pas de réinitialiser les heures de la lampe dans le menu OSD pour un suivi précis.

©

Peut uniquement être utilisé avec un module réseau sans-fil installé.

Masque de sous-réseau

Un numéro utilisé pour identifier un sous-réseau afin que les adresses IP puissent être partagées sur un réseau local.

Peut uniquement être utilisé avec un module réseau sans-fil installé.

Les sous-réseaux filaires et Wifi doivent être différents !

Passerelle

Un routeur servant comme point d'entrée et de sortie d'un réseau. Par exemple, un réseau local (LAN) peut nécessiter une passerelle pour se connecter à un réseau étendu (WAN) ou à Internet.

Peut uniquement être utilisé avec un module réseau sans-fil installé.

DHCP

Protocole de configuration de l'hôte dynamique Le DHCP est un protocole de communication qui permet aux administrateurs de réseau de gérer et d'automatiser de façon centralisée les tâches des adresses IP du réseau d'une organisation. En utilisant le protocole Internet, chaque machine pouvant se connecter à Internet ne requiert qu'une seule adresse IP. Lorsqu'une organisation offre une connexion Internet à ses utilisateurs, une adresse IP doit être attribuée à chaque machine. Sans DHCP, l'adresse IP doit être saisie manuellement sur chaque ordinateur et, si l'ordinateur est déplacé vers une autre partie du réseau, une nouvelle adresse IP devra être saisie. Le DHCP permet à l'administrateur du réseau de surveiller et de distribuer les adresses IP depuis un lieu centralisé et d'envoyer automatiquement une nouvelle adresse IP dès qu'un ordinateur est branché à un endroit différent du réseau.

Peut uniquement être utilisé avec un module réseau sans-fil installé.

9.9 Avancé 2

Minuterie veille

Permet de régler l'intervalle du minuteur de veille. Le projecteur s'éteint automatiquement après la durée d'inactivité spécifiée (indifféremment du signal).

Filtre source

Appuyez sur ▲ ou ▼ pour sélectionner la source d'entrée, puis appuyez sur ◀ ou ▶ pour activer ou désactiver la recherche automatique de l'entrée.

10. MAINTENANCE

10.1 Remplacement de la lampe

La durée de vie d'une lampe de projection classique est d'environ 3500 heures avant qu'un remplacement ne soit nécessaire (la durée de vie varie en fonction des configurations de la lampe). Dans le menu OSD, sélectionnez « page 57 : Réinitialisation heures lampe » pour vérifier le temps d'utilisation actuel de la lampe. Vous devriez également remplacer la lampe lorsque l'image projetée devient significativement plus sombre. Contactez votre revendeur local pour acheter de nouvelles lampes agréés pour votre projecteur.

Cette opération peut uniquement être effectuée par un technicien de maintenance qualifié.

Comment remplacer la lampe du projecteur

AVERTISSEMENT : Eteignez le projecteur et débranchez le cordon d'alimentation avant d'effectuer cette opération.

Gardez tous les éléments inflammables à l'écart du projecteur

N'essayez jamais de modifier ou de démonter le boîtier de la lampe

La lampe contient du mercure. Si la lampe venait à exploser en cours de manipulation : aérez la pièce autant que possible pour éviter d'inhaler les vapeurs de mercure.

1. éteignez le projecteur et débranchez le cordon d'alimentation. Laissez le projecteur refroidir au minimum 60 minutes avant de retirer et de remplacer le module de la lampe.

Lorsque vous éteignez le projecteur, la lampe à l'intérieur reste brûlante (environ 200 \~ 300°C). Si vous tentez de la remplacer sans attendre le refroidissement du projecteur, vous risquez de vous brûler gravement. C'est pour cette raison qu'il est nécessaire de patienter au moins 60 minutes pour donner le temps à la lampe de refroidir avant de procéder à son remplacement.

1. Dévissez les vis du capot.

1. Retirez le capot droit.

1. Utilisez un tournevis pour dévisser les vis tel qu'illustré. Saisissez la tige en métal située sur le couvercle de la lampe et sortez la lampe.

1. Insérez la nouvelle lampe dans le châssis en respectant le sens indiqué par l'illustration ; revissez les deux vis à l'aide d'un tournevis et assurez-vous que la lampe est parfaitement en place pour éviter tout mouvement ou mauvais contact.

1. Replacez le panneau droit et serrez les vis.

2. Rebranchez l'alimentation du projecteur et procédez à la réinitialisation du compteur des heures de lampe. Reportez-vous page 57 : Réinitialisation heures lampe.

10.2 Dépoussiérage

1. Retirez le gros de la poussière à l'aide d'un aspirateur.
2. Eliminez le restant de la poussière à l'aide d'air comprimé en vous rendant dans une autre pièce ou à l'extérieur.

10.3 Nettoyage de l'objectif

Pour minimiser d'endommager le revêtement des optiques, ou d'érafler les surfaces de l'objectif, nous avons développé une série de recommandations de nettoyage. D'ABORD, il est conseillé de retirer tout matériau pouvant s'être collé à l'objectif en soufflant dessus à l'aide d'air propre et déionisé. N'UTILISEZ PAS de liquide pour nettoyer l'objectif.

Outils nécessaires

Chiffon Toraysee™ (livré avec le kit de l'objectif). Numéro de commande : R379058.

Comment nettoyer l'objectif ?

1. Essuyez toujours l'objectif avec un chiffon Toraysee ™ PROPRE.
2. Essuyez l'objectif dans un seul sens.
   Avertissement : Ne frottez pas la surface de l'objectif d'avant en arrière car cela risque d'incruster la saleté dans le revêtement.
3. Ne rangez pas le chiffon à l'air ouvert ou dans une poche - vous risqueriez de contaminer le chiffon.
4. Si des traces apparaissent lors du nettoyage de l'objectif, remplacez le chiffon. Les traces sont la première indication que le chiffon est sale.

ATTENTION: N'utilisez pas d'adoucissant lorsque vous lavez le chiffon de nettoyage, ni de lingettes adoucissantes lorsque vous le séchez.

N'utilisez aucun nettoyant liquide sur le chiffon car vous le contamineriez.

D'autres objectifs peuvent également être nettoyés à l'aide d'un chiffon Toraysee™.

10.4 Nettoyage de l'extérieur du projecteur

Comment nettoyer l'extérieur du projecteur ?

1 Eteignez le projecteur et débranchez-le de l'alimentation secteur.
2. Nettoyez le châssis du projecteur à l'aide d'un chiffon légèrement humidifié. Les taches tenaces peuvent être retirées à l'aide d'un chiffon légèrement imbibé d'un détergeant doux.

10.5 Dépannage

Le tableau suivant contient une liste des problèmes les plus courants avec le projecteur et comment faire pour résoudre ces problèmes. Si les solutions recommandées n'arrivent pas à résoudre votre problème, contactez votre revendeur pour une réparation ; n'essayez jamais de réparer vous-même le projecteur.

Problème Cause probable	Solution
Vous n'arrivez pas à allumer le projecteur	1. Le projecteur n'est peut-être pas branché2. La prise CA ne marche peut-être pas correctement.3. Le couvercle de l'objectif n'a pas été remis correctement.	1. Branchez le cordon d'alimentation du projecteur sur une prise de courant.2. Vérifiez que la prise CA marche correctement.3. Vérifiez que le couvercle de l'objectif a bien été remis en place.
Vous n'arrivez pas à allumer le projecteur après l'avoir éteint	Vous n'arriverez pas à allumer le projecteur pendant 2 minutes si vous venez juste de l'éteindre.Cela est pour protéger la lampe.	Attendez que le projecteur se soit complètement refroidi avant d'essayer de le rallumer(l'indicateur VEILLE du projecteur s'allumera en bleu)
Vous avez connecté le projecteur à un lecteur de DVD comme la source d'entrée mais l'image est partielle ou coupée en deux.	Le lecteur de DVD est connecté au projecteur avec des câbles composantes et vous l'avez réglé avec le balayage progressif.	Désactivez la fonction de balayage progressif sur votre lecteur de DVD.
L'image est sombre	1. Les réglages de la luminosité, du contraste, de la couleur et de la teinte doivent être ajustés.2. La lampe doit être remplacée.	1. Ajustez la luminosité, le contraste, la couleur et la teinte de l'image.2. Remplacez la lampe du projecteur.
La télécommande ne marche pas	1. Les piles sont peut-être usées.2. Vous avez peut-être inséré les piles dans le mauvais sens.3. Vous essayez peut-être d'utiliser la télécommande de trop loin du capteur IR du projecteur, ou l'angle dépasse peut-être l'angle maximal de réception du signal ; il y a peut-être un obstacle entre le projecteur et la télécommande ou le capteur IR du projecteur est peut-être exposé à une forte lumière.4. L'adresse de contrôle de la télécommande ne correspond pas à l'adresse du projecteur.	1. Utilisez des piles neuves.2. Assurez-vous que les piles ont été insérées dans le bon sens.3. Ajustez la distance/l'angle entre le projecteur et la télécommande et réessayez ; s'il y a des obstacles entre le projecteur et la télécommande ou une forte lumière près du capteur IR, essayez de résoudre ces problèmes et réessayez.4. Appuyez sur le bouton ENTRER de la télécommande puis sur le bouton Adresse jusqu'à ce que le panneau de la télécommande clignote une fois (environ 5 secondes) puis réessayez.
Vous pouvez allumer le projecteur et ouvrir le menu OSD, mais aucune image n'apparaît.	1. Le projecteur n'est pas bien allumé ou vous n'avez pas sélectionner la bonne source d'entrée.2. Vous n'avez peut-être pas connecté correctement la source d'entrée ou la source n'est pas connectée du tout au projecteur.	1. Vérifiez que le projecteur est allumé et sélectionnez la bonne source d'entrée.2. Vérifiez la connexion entre le projecteur et la source d'entrée.
L'image est trop claire ou les parties claires sont floues.	Le contraste est peut-être trop fort. Baissez le contraste.	Contraste.
L'image apparaît "délavée" ou les parties sombres apparaissent trop claires.	La luminosité de l'image est peut-être trop forte.	Baissez la luminosité.
L'image est floueLa couleur de l'image est pâle.	1. L'objectif n'est pas bien mis au point.2. La température ou l'humidité de la pièce où le projecteur est utilisé a peut être changée brusquemment (par ex. de froid à chaud, ou de sec à humide) et de la buée s'est formée à l'intérieur du projecteur.Le type de signal d'entrée (RGBHV/ YUV) n'a peut-être pas été bien connecté.	1. Ajustez la mise au point.2. Eteignez le projecteur et attendez jusqu'à ce que la buée à l'intérieur du projecteur se soit évaporée.Vérifiez que les connexions entre le projecteur et l'appareil d'entrée sont correctes.
L'image clignote de temps en temps	Les câbles n'ont peut-être pas bien été connecté ou l'appareil d'entrée peut être défectueux.Si le problème persiste, cela peut aussi indiquer que la lampe est défectueuse.	Assurez-vous que le connecteur et l'appareil d'entrée ont bien été connectés; vérifiez aussi que l'appareil d'entrée marche correctement.Remplacez la lampe du projecteur.
Les couleurs de l'image projetée sont bizarres (par ex. le rouge apparaît en bleu).	Les câbles G/Y, R/Pr, B/Pb de l'entrée sont peut-être mal branchés sur la source.	Vérifiez que la source d'entrée a bien été connectée au projecteur.
Le bruit du ventilateur de refroidissement a augmenté brusquemment.	La température à l'intérieur du projecteur est montée.	Lorsque la température à l'intérieur du projecteur monte, la vitesse du ventilateur de refroidissement accélère pour pouvoir évacuer plus rapidement la chaleur à l'intérieur du projecteur.
L'indicateur DEL sur le panneau arrière du projecteur clignote en rouge.	La lampe ou le ventilateur de refroidissement est peut-être défectueux.	Référez-vous à la définition de la « page 26 : Etat du voyant LED ».
Pendant la projection, la lampe s'éteint brusquemment et l'image disparaît.La lampe ne s'allume pas même lorsque le projecteur est allumé.	La lampe a peut-être été endommagée; vérifiez si l'indicateur DEL sur la panneau arrière du projecteur clignote en rouge.	La lampe a atteint la fin de sa durée de vie, changez-la.

11. SPÉCIFICATIONS DU PROJECTEUR

11.1 Spécifications du PFWU-51B

DescriptionSpécifications
Type de projecteur Projecteur DLP simple puce
Technologie DLP 0,67"
Roue colorimétrique 5 segments (RGBWY)
Luminosité* 4650 ANSI lumens
Luminosité (mode éco)* 3450 ANSI lumens
Résolution WUXGA 1920 x 1200
Micro affichage DLP 0,67" DMD
Rapport de contraste 1800 : 1
Uniformité de luminance ANSI 0,85%
Format 67%
Type d'objectif OBJECTIF F
Lampe 1 x 370W P-VIP
Durée de vie de la lampe (ECO/Lumineux)	3500/1500
Transport avec lampe Oui
Orientation	bureau - plafond
Serveur web intégré	Oui
3D	Oui
Correction de la distorsion	±40° Vertical
Simplicité d'utilisation	Menu OSD simplifié + télécommande
Résolutions d'entrée	Jusqu'à WUXGA (1920x1200) 60Hz
Outils logiciels	Outils du projecteur
Contrôle	IR; RS232; RJ45
Connexion réseau	Connexion 10/100 Base-T, RJ-45
Objectif de projection - rapport de projection	• R9832757 : Objectif F (1,54-1,93:1, 1,25X)• R9832758 : Objectif F (0,77:1 FIX)• R9832759 : Objectif F (1,93-2,89:1, 1,5X)
Portée de déplacement horizontal de l'objectif	-10%~+10%
Portée de déplacement vertical de l'objectif	-30%~+110%
Ports d'entrée/sortie	1 x HDMI1 x DVI-D1 x DISPLAYPORT2 x entrée VGA1 x sortie VGA1 x RGBHV1 x YUV1 x S-VIDEO1 x VIDEO1 x RJ-451 x 3D SYNC OUT
Alimentation requise Entrée CA 100V - 240V (±10%) (portée auto)
Consommation électrique en mode Lumineux	480W@100V/460W@240V
Consommation électrique en mode ECO 365W@100VCA/355W@240VCA
Consommation électrique en mode veille	<0,5W
Niveau de bruit en mode Lumineux(typique à 25°C)	42dBA
Niveau de bruit en mode ECO(typique à 25°C)	37dBA
Température ambiante de fonctionnement	5-35°C
Humidité de fonctionnement 10-85%
Dimensions (LxlxH) 460mmX446mmX209mm
Poids ±12kg (±26,5 lb.)
Dimensions d'expédition 594X568X355mm
Poids d'expédition en sortie d'usine 16,8kg
Certifications	Certification test CBCem USSécurité USCem et sécurité CECem et sécurité CCC
Garantie Garantie standard de 3 ans**

(*) Les mesures, conditions de mesure et méthodes d'évaluation sont toutes conformes au standard international ISO 21118.
(**) Les conditions de garantie et de service peuvent varier d'une région à l'autre. Contactez votre revendeur ou représentant local pour plus de détails.

11.2 Spécifications du PFWX-51B

DescriptionSpécifications
Type de projecteur Projecteur DLP simple puce
Technologie DLP 0,65"
Roue colorimétrique 5 segments (RGBWY)
Luminosité* 4750 ANSI lumens
Luminosité (mode éco)* 3300 ANSI lumens
Résolution WXGA 1280 x 800
Micro affichage DLP 0,65" DMD
Rapport de contraste 1800 : 1
Uniformité de luminance ANSI 0,85
Format 67%
Type d'objectif OBJECTIF F
Lampe 1 x 370W P-VIP
Durée de vie de la lampe (ECO/Lumineux)	3500/1500
Transport avec lampe Oui
Orientation bureau - plafond
Serveur web intégré	Oui
3D	Oui
Correction de la distorsion	± 40^ Vertical
Simplicité d'utilisation	Menu OSD simplifié + télécommande
Résolutions d'entrée	Jusqu'à WUXGA (1920x1200) 60Hz
Outils logiciels	Outils du projecteur
Contrôle	IR; RS232; RJ45
Connexion réseau	Connexion 10/100 Base-T, RJ-45
Objectif de projection - rapport de projection	• R9832757 : Objectif F (1,62-2,03:1, 1,25X)• R9832758 : Objectif F (0,81:1 FIX)• R9832759 : Objectif F (2,02-3,03:1, 1,5X)
Portée de déplacement horizontal de l'objectif	-10%~+10%
Portée de déplacement vertical de l'objectif	-30%~+110%
Ports d'entrée/sortie	1 x HDMI1 x DVI-D1 x DISPLAYPORT2 x entrée VGA1 x sortie VGA1 x RGBHV1 x YUV1 x S-VIDEO1 x VIDEO1 x RJ-451 x 3D SYNC OUT
Alimentation requise Entrée CA 100V - 240V ( ± 10% ) (portée auto)
Consommation électrique en mode Lumineux	480W@100V/460W@240V
Consommation électrique en mode ECO	365W@100VCA/355W@240VCA
Consommation électrique en mode veille	<0,5W
Niveau de bruit en mode Lumineux(typique à 25°C)	42dBA
Niveau de bruit en mode ECO(typique à 25°C)	37dBA
Température ambiante de fonctionnement	5-35°C
Humidité de fonctionnement 10-85%
Dimensions (LxlxH) 460mmX446mmX209mm
Poids ±12kg (±26,5 lb.)
Dimensions d'expédition 594X568X355mm
Poids d'expédition en sortie d'usine 16,8kg
Certifications	Certification test CBCem USSécurité USCem et sécurité CECem et sécurité CCC
Garantie Garantie standard de 3 ans**

(*) Les mesures, conditions de mesure et méthodes d'évaluation sont toutes conformes au standard international ISO 21118.
(**) Les conditions de garantie et de service peuvent varier d'une région à l'autre. Contactez votre revendeur ou représentant local pour plus de détails.

11.3 Fichiers source standard

L'appareil détermine automatiquement les signaux du PC pour sélectionner la résolution la plus appropriée.

Certains signaux peuvent nécessiter un réglage manuel.

Signal Résolution SYNC H (KHz) SYNC V (Hz)			COMPOSITE S_VIDEO COMPOSANTE		RVB (analogique)	DP/HDMI (numérique)
NTSC - 15,734 60			○	---
PAL/SECAM - 15,625 50			○	---
PC	640 x 400 37,9 85,08 --				○	○
	# 720 x 400 31,5 70,1 --				○	○
	# 720 x 400 37,9 85,04 --				○	○
	640 x 480 31,5 60	--			○	○
	640 x 480 37,9 72,8 --				○	○
	640 x 480 37,5 75	--			○	○
	640 x 480 43,3 85	--			○	○
	800 x 600 35,2 56,3 --				○	○
	* 800 x 600 37,9 60,3 --				○	○
	800 x 600 46,9 75	--			○	○
	800 x 600 48,1 72,2 --				○	○
	800 x 600 53,7 85,1 --				○	○
	** 800 x 600 76,3 120 --				○	○
	1024 x 576 35,8 60	--			○	○
	1024 x 600 37,3 60	--			○	○
	1024 x 600 41,5 65	--			○	○
	* 1024 x 768 48,4 60	--			○	○
	1024 x 768 56,5 70,1 --				○	○
	1024 x 768 60	75	--		○	○
	1024 x 768 68,7 85	--			○	○
	** 1024 x 768 97,6 120 --				○	○
	1024 x 768 99	120 --			○	○
	1152 x 864 67,5 75	--			○	○
	* 1280 x 720 45	60	--		○	○
	* 1280 x 720 90	120 --			○	○
	1280 x 768 47,4 60	--			○	○
	* 1280 x 768 47,8 59,9 --				○	○
	* 1280 x 800 49,7 59,8 --				○	○
	1280 x 800 62,8 74,9 --				○	○
	1280 x 800 71,6 84,9 --				○	○
	** 1280 x 800 101,6	119,9 --			○	○
	*** 1280 x 1024 64	60	--		○	○
	1280 x 1024 80	75	--		○	○
	# 1280 x 1024 91,1 85	--			○	○
	*** 1280 x 960 60	60	--		○	○
	1280 x 960 85,9 85	--			○	○
	*** 1360 x 768 47,7 60	--			○	○
	*** 1400 x 1050 65,3 60	--			○	○
	1440 x 900 55,5 59,9 --				○	○
	*** 1440 x 900 55,9 59,9 --				○	○
	1440 x 900 70,6 75	--			○	○
	## 1600 x1200 75	60	--		○	○
	## 1680 x 1050 64,7 59,9 --				○	○
	## 1680 x 1050 65,3 60	--			○	○
	## 1920 x 1200 74	60	--		○	○
	## 1920 x 1080 67,5 60	--			○	○
Apple Macintosh	640 x 480 35	66,7 --			○	○
	832 x 624 49,7 74,5 --				○	○
	1024 x 768 60,2 74,9 --				○	○
	## 1152 x 870 68,7 75,1 --				○	○
SDTV	## 480i 15,734 60 -			○	-	○
	## 576i 15,625 50 -			○	-	○
EDTV	## 576p 31,3 50 -			○	-	○
	## 480p 31,5 60 -			○	-	○
HDTV	## 720p 37,5 50 -			○	-	○
	## 720p 45 60 -			○	-	○
	## 1080i 33,8 60 -			○	-	○
	## 1080i 28,1 50 -			○	-	○
	## 1080p 27 24 -			○	-	○
	## 1080p 28 25 -			○	-	○
	## 1080p 33,7 30 -			○	-	○
	## 1080p 56,3 50 -			○	-	○
	## 1080p 67,5 60 -			○	-	○

○ Fréquence prise en charge

-: Fréquence non prise en charge

• "# Signifie affichage uniquement. (4:3 uniquement).
• "##" Signifie qu'un léger bruit est acceptable, car la synchro du mode vidéo n'effectue pas le réglage auto.

*Remarque 3D :

• “**” Signifie que le timing prend en charge les signaux non-3D et 3D au format Séquentiel image et Haut-Bas.
- “***” Signifie que le timing prend en charge les signaux non-3D et 3D au format Séquentiel image.
• "###" Signifie que le timing prend en charge les signaux non-3D et 3D au format Haut-Bas.
Le timing 3D dépend du fichier EDID et de la carte d'affichage. Il se peut que l'utilisateur ne puisse pas sélectionner les timings 3D ci-dessus sur la carte d'affichage.

Tableau détaillé des fréquences prises en charge pour le mode 3D.

L'appareil détermine automatiquement les signaux du PC pour sélectionner la résolution la plus appropriée. Certains signaux peuvent nécessiter un réglage manuel.

Signal d'entrée pour D-SUB

Signal Résolution		Taux de rafraîchissement (Hz)
SVGA 800 x 600 60/120
XGA	1024 x 768 60/120
HDTV (720p)	1280 x 720 60/120

Signal d'entrée pour HDMI/DVI-D

Signal	Résolution	Taux de rafraîchissement (Hz)
SVGA	800 x 600 60/120
XGA	1024 x768	60/120
WSVGA (1024 x 600)	1024 x 600 60
HDTV (720p)	1280 x 720 60/120

Tableau de compatibilité Vidéo True 3D

Résolutions d'entrée Timing d'entrée
Entrée HDMI 1.4a 3D	1280 x 720P @ 50Hz Haut et Bas
	1280 x 720P @ 60Hz Haut et Bas
	1280 x 720P @ 50Hz Pack image
	1280 x 720P @ 60Hz Pack image
	1920 x 1080i @50 Hz Glisser sur côté (moitié)
	1920 x 1080i @60 Hz Glisser sur côté (moitié)
	1920 x 1080P @24 Hz Haut et Bas
	1920 x 1080P @24 Hz Pack image
HDMI 1.3	1920 x 1080i @50Hz	Glisser sur côté (moitié)	Mode SBS allumé
	1920 x1080i @ 60Hz
	1280 x 720P @ 50Hz
	1280 x 720P @ 60Hz
	1920 x 1080i @50Hz	Haut et Bas Mode TAB allumé
	1920 x1080i @ 60Hz
	1280 x 720P @ 50Hz
	1280 x 720P @ 60Hz
	480i HQFS		Le format 3D est Séquentiel image

*Veuillez vous assurer que vos lunettes 3D sont bien dotées de la fonction 144hz.
*La résolution native de la dalle est de 1280 x 800 (pour WXGA)/1920 x 1200(pour WUXGA).
Les résolutions autres que la résolution native peuvent afficher des lignes ou textes déformés.
*Le principal outil de vérification du timing HDTV est le lecteur DVD, VG828 est secondaire.

11.4 Dimensions

12. INFORMATIONS ENVIRONNEMENTALES

12.1 Informations sur la mise au rebut

Informations sur la mise au rebut

Déchets des équipements électriques et électroniques

Ce symbole apposé sur l'appareil indique que, conformément à la directive européenne 2002/96/CE régissant les déchets d'équipements électriques et électroniques, ce produit ne doit pas être jeté avec les ordures ménagères Veuillez le déposer dans un centre de collecte officiel des équipements électriques et électroniques usagés en vue de leur recyclage. Pour éviter les possibles effets nocifs sur l'environnement et la santé provoqués par une mauvaise élimination des déchets, veuillez séparer ces équipements des ordures ménagères et recyclez-les de façon responsable pour promouvoir une utilisation durable des ressources.

Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre mairie ou centre de tri local. Pour plus de détails, visitez le site Barco : http://www.barco.com/en/AboutBarco/weee

Mise au rebut des piles de cet appareil

Cet appareil contient des piles couvertes par la directive européenne 2006/66/CE ; ces piles doivent être déposées dans un centre de tri et ne pas être mélangées aux ordures ménagères.

Si une pile contient une valeur plus élevée que celle spécifiée en plomb (Pb), mercure (Hg) ou cadmium (Cd), ces symboles chimiques s'afficheront sous le symbole de la poubelle barrée.

En participant au tri des piles usagées, vous aidez au recyclage approprié de ces éléments et luttez ainsi contre les effets potentiellement négatifs sur l'environnement et la santé humaine.

Mise en garde sur le mercure

LAMP CONTAINS MERCURY, DISPOSE ACCORDING TO STATE/LOCAL LAW.

Cet appareil Barco utilise des matériaux pouvant contenir du mercure et qui doivent être recyclés conformément à la législation locale, régionale ou nationale en vigueur :

- Dans ce système, la lampe du projecteur contient du mercure.

12.2 Conformité Rohs

Conformité Rohs turque

[République de Turquie : En conformité avec la règlementation EEE]

中国大陆 RoHS (Information for China ROHS compliance)

Tableau des substances/éléments toxiques et dangereux et de leur contenu tel que requis par les méthodes de gestion de la Chine pour le contrôle de la pollution par les appareils d'information électroniques.

Visitez notre site : www.barco.com
