NDD-900A - Aspirateur Numatic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur
Marque	Numatic
Modèle	NDD-900A
Usage	Intérieur et extérieur (sur sols durs et tapis)
Type de dépression	À filtre (sans sac) ou avec sac selon version
Puissance d'aspiration	Environ 2000 Pa (estimation)
Capacité du réservoir	Environ 15 litres
Dimensions (L×l×H)	Environ 40 × 40 × 50 cm
Poids	Environ 8 kg
Alimentation	Secteur 220-240 V, 50/60 Hz
Puissance nominale	1200 W (estimation)
Cordon d'alimentation	Longueur approximative 10 m
Filtre	Filtre à air lavable
Accessoires inclus	Buse pour sols, suceur plat, brosse ronde
Niveau sonore	Environ 70 dB(A)
Entretien	Nettoyer le filtre régulièrement, vider le réservoir
Sécurité	Arrêt automatique en cas de surchauffe (estimation)
Pièces détachées	Disponibles chez le fabricant ou revendeurs agréés
Réparabilité	Indice de réparabilité estimé à 7/10
Garantie	2 ans (selon législation)

FOIRE AUX QUESTIONS - NDD-900A Numatic

Comment vider le réservoir de l'aspirateur Numatic NDD-900A ?

Débranchez l'appareil, ouvrez le loquet du réservoir, retirez le filtre et videz le contenu dans une poubelle. Lavez le filtre à l'eau tiède et laissez-le sécher complètement avant de le remettre.

Le filtre de mon NDD-900A est obstrué, que faire ?

Nettoyez le filtre en le tapotant doucement ou en le lavant à l'eau claire. Ne pas utiliser de produits chimiques. Assurez-vous qu'il est sec avant de le réinstaller.

Quels accessoires sont fournis avec le Numatic NDD-900A ?

L'aspirateur est livré avec une buse pour sols, un suceur plat et une brosse ronde. D'autres accessoires peuvent être achetés séparément.

Puis-je utiliser le NDD-900A pour aspirer des liquides ?

Non, le Numatic NDD-900A est conçu uniquement pour l'aspiration de poussières sèches. Ne pas aspirer de liquides car cela endommagerait le moteur.

Comment changer le sac à poussière ?

Ouvrez le compartiment du réservoir, retirez l'ancien sac avec précaution, insérez un nouveau sac et refermez. Si votre modèle est sans sac, videz simplement le réservoir.

L'aspirateur s'arrête en cours d'utilisation, pourquoi ?

Cela peut être dû à une surchauffe. Laissez refroidir l'appareil pendant 20 minutes. Vérifiez aussi que le filtre n'est pas obstrué et que le réservoir n'est pas plein.

Comment entretenir les brosses et les buses ?

Nettoyez-les régulièrement avec un chiffon humide pour enlever les cheveux ou fibres emmêlées. Ne pas immerger dans l'eau.

Où trouver des pièces détachées pour le NDD-900A ?

Les pièces détachées sont disponibles chez les revendeurs agréés Numatic ou sur le site officiel. Utilisez le numéro de modèle pour commander.

Quelle est la capacité du réservoir du Numatic NDD-900A ?

Le réservoir a une capacité d'environ 15 litres. Il est conseillé de le vider avant qu'il soit complètement plein pour maintenir une bonne aspiration.

Le cordon d'alimentation n'est pas assez long, puis-je utiliser une rallonge ?

Oui, vous pouvez utiliser une rallonge de qualité adaptée à la puissance de l'aspirateur (section minimale 1.5 mm²). Déroulez complètement le cordon pour éviter la surchauffe.

MODE D'EMPLOI NDD-900A Numatic

Résumé de recherches

Test de performances

Numéro de rapport : TNO-034-DTM-2009-02513-S

Limite de validité : 31 décembre 2014

Van Mourik Broekmanweg 6

B.P. 49

2600 AA Delft

Pays-Bas

Le système de qualité de l'institut TNO est certifié ISO 9001.

Numatic NDD900(A) avec carter d'aspiration et Dusttool

Client:

Numatic International B.V.

Vennootsweg 15

En coopération avec:

TNO

Van Mourik Broekmanweg 6

2628 XE Delft

Pays-Bas

Tous droits réservés.

Toute reproduction et/ou publication, même partielle, de ce rapport, par impression, photocopie, microfilm ou tout autre procédé, est interdite sauf autorisation préalable de TNO.

Si ce rapport est rédigé sur commande, les droits et obligations des parties contractantes relèvent soit des Conditions générales pour les commandes de recherche passées à l'institut TNO, soit du contrat concerné conclu entre les parties contractantes.

La remise du rapport de TNO pour inspection aux parties directement intéressées est autorisée.

Contexte de recherches TNO

Au cours de ces dernières années, TNO oriente ses efforts de manière intensive sur les innovations dans l'outillage, les procédés et les équipements de lieu de travail dans le secteur industriel. L'objectif principal est la réalisation de procédés et de moyens de production ne produisant plus de poussières. Les innovations accordent de plus en plus d'attention à l'exposition des travailleurs aux vibrations et aux nuisances sonores. Outre le secteur du bâtiment, la métallurgie, l'industrie aéronautique et l'industrie du bois sont autant de fers de lance du développement de produits et de procédés. Ces projets voient la collaboration d'organisations patronales, de syndicats, de pouvoirs publics, d'employeurs, de salariés et de fabricants et producteurs. TNO a développé un instrument permettant d'évaluer la fonctionnalité pratique d'un procédé ou d'un outil. Le test de performances de TNO (voir le document intitulé «TNO Worst Case Room») décrit des procédés et des moyens de production innovateurs. Lors de l'utilisation de ces procédés et outillages, les valeurs limites publiques ou privées des taux de poussières nocives (telles que poussière de quartz respirable, chrome hexavalent, etc.) ne seront pas dépassées dans la zone de respiration des travailleurs, dans la pratique quotidienne.

Le service néerlandais de l'inspection du travail a intégré de manière explicite ce test de performances de TNO dans ses «Instructions d'inspection du travail» internes: «Si vous décidez d'effectuer les travaux en appliquant les mesures telles qu'elles sont indiquées dans un test de performances de TNO comme figurant sur le site web de TNO (www.tno.nl/kwartsstof), je considère alors que l'exposition est efficacement maîtrisée.»

Pour les employeurs, cela signifie qu'ils peuvent communiquer clairement avec les inspecteurs du travail et qu'il n'est pas nécessaire d'envisager des mesurages complémentaires des taux d'exposition. Les employeurs et les salariés disposent ainsi d'un instrument d'évaluation objectif qui leur permet d'assurer une évaluation correcte dans le cadre d'un futur investissement. Ceci permet également à des producteurs et des fournisseurs innovateurs de procédés et de moyens (outillages) de production de se distinguer par leur qualité.

Critères de test

En premier lieu, l'exposition à des poussières nocives dans la zone de respiration du travailleur sur le lieu de travail fait l'objet d'une évaluation. Les normes suivantes sont appliquées :

– Exposition à la poussière : valeurs limites publiques/privées (voir le site web http://www.ser.nl/nl/taken/adviserende/grenswaarden.aspx)

En second lieu, le système d'aspiration des poussières doit être évalué conformément à l'interdiction de recirculation (voir l'article 4.18 de la réglementation néerlandaise relative aux conditions de travail).

Un aspect important pour l'évaluation du système d'aspiration des poussières est l'interdiction de la recirculation des poussières cancérigènes et mutagènes et des poussières susceptibles de provoquer une hypersensibilité lors de leur inspiration (voir l'article 4.18 de la réglementation néerlandaise relative aux conditions de travail).

«L'air de l'aération ne doit pas faire l'objet d'une recirculation, sauf s'il est démontré que la concentration de cette ou de ces substances dans l'air rejeté est au maximum d'un dixième de la valeur limite (publique) déterminée pour cette ou ces substances.»

Description de projet du test de performances TNO

TNO a effectué des recherches sur les émissions de quartz respirable lors de travaux (de meulage) réalisés à l'aide d'une meuleuse d'angle dans de l'aggloméré et du béton, en combinaison avec le système d'aspiration Dusttool raccordé à un aspirateur Numatic NDD900(A) avec système de filtration correspondant Microflo 4BM Finedust.

Spécifications du système d'aspiration Numatic NDD900(A)/TNO sur meuleuse d'angle

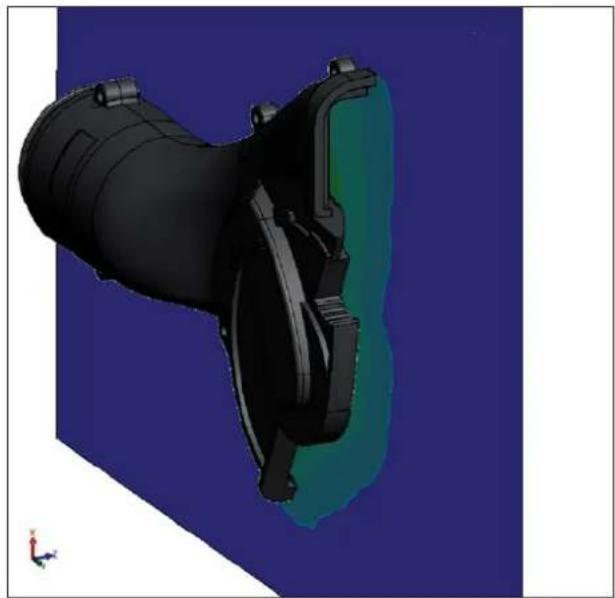

Le système développé se compose d'un carter d'aspiration (Dusttool) et de différents anneaux de raccordement pour les meuleuses d'angle les plus courantes (Makita, Metabo, Bosch, DeWalt, KGS, Hitachi, Flex et Fein), d'un aspirateur pour poussières fines spécialement conçu (NDD900(A)) et de sacs pour poussières fines (Microflo 4BM Finedust). Le carter d'aspiration est raccordé à cet aspirateur industriel au moyen d'un tuyau d'aspiration flexible. La figure 1 ci-dessous représente un système d'aspiration pour meuleuses d'angle de 125 mm développé par TNO Bâtiment et Sous-sol et Dustco Benelux B.V.

Le tableau 1 indique les critères de conception spécifiques de TNO.

Tableau 1. Critères de conception spécifiques

Spécifications

Carter d'aspiration Carter d'aspiration rotatif, s'adaptant de manière optimale à la surface de travail grâce à des brosses.

d'aspiration et le tuyau d'aspiration.

Tuyau d'aspiration Longueur : 5 mètres.

Aspirateur Capacité effective minimum 150 - 200 m

Généralités Visibilité parfaite du travail.

Vitesse d'aspiration effective dans l'ouverture >15 m/s. Raccordement flexible (rotatif/coudable) entre le carter

Anneau de raccordement entre la meuleuse d'angle et le carter d'aspiration (spécifique pour le type d'outil).

Diamètre : 38 à 50 mm.

Tuyau léger et flexible équipé d'un système de couplage (rotatif/coudable) ergonomique.

3/heure

Nettoyage automatique.

Filtre à poussières/sac filtrant jetables (efficacité de filtration 99,995 % (H14) ou davantage selon la norme EN1822)

Conception ergonomique du carter d'aspiration (rotatif).

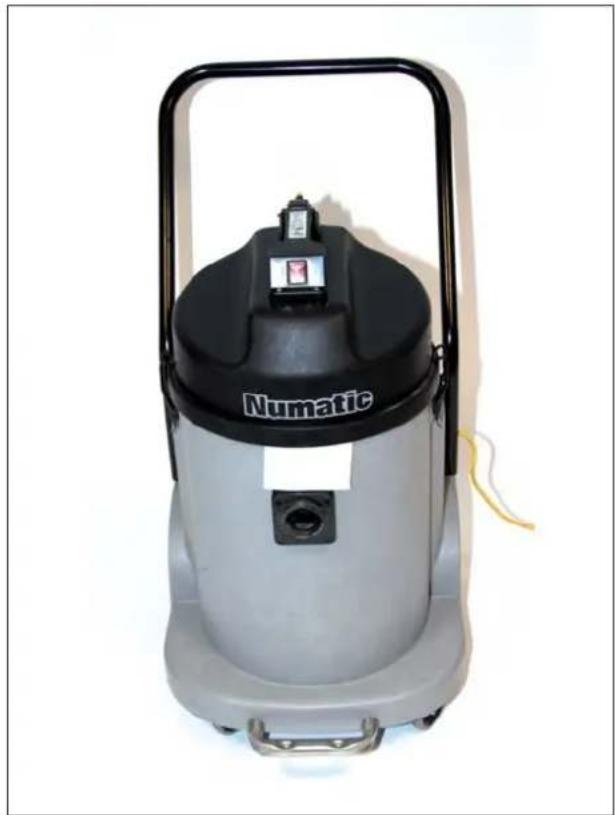

La figure 2 ci-dessous montre l'aspirateur Numatic NDD900(A) et le système de filtration correspondant Microflo 4BM Finedust. Le système de filtration de l'aspirateur qui est représenté est NOUVEAU. Le filtre Microflo 4BM fait office de filtre à poussières tout en étant le sac recevant les poussières. Ce filtre/sac à poussières est de modèle jetable. Le fonctionnement correct du système de filtration est garanti jusqu'à une charge de 5 à 15 kg de poussières (selon le type de poussières). La capacité de l'aspirateur, mesurée au carter d'aspiration Dusttool, ne doit pas être inférieure à 125 m³/heure. Le filtre/sac à poussières doit d'abord être remplacé par un neuf, puis le filtre combiné Microtex doit être nettoyé (secoué).

Figure 2. Aspirateur industriel NDD900(A), système de filtration correspondant Microflo 4BM Finedust et filtre combiné Microtex.

Le tableau 2 indique les données techniques relatives au système d'aspiration mobile.

Tableau 2. Spécifications techniques de l'aspirateur mobile Numatic NDD900(A).

Caractéristiques

Dimensions (hauteur x longueur x largeur) (mm) 720 x 490 x 880

Poids (kg) 22,8

Capacité maximum (m³/heure) 320

Dépression (mm/colonne d'eau) 2600

Puissance (watt) 2 fois 1200

Tension (volt) 230 (AC 50/60 Hz)

Rendement de séparation du filtre/sac à 99,93 % (H12) selon BS 3928 H13 selon EN1822

poussières jetable HEPA (%)

Réception des poussières dans le filtre/sac à 5 - 15

poussières jetable (kg)

Longueur du tuyau (m); diamètre du tuyau (mm) 5; 50

Activation et désactivation automatiques Oui, par prise de courant externe

Test de performances TNO

Les tableaux 3 et 4 indiquent les principales conditions spécifiques de test.

Conditions de test «Pire des cas 1» (aggloméré)

Résistance d'origine: entaille de 240 m de long, Capacité effective d'aspiration de l'aspirateur:

2 mm de large et 10 à 15 mm de profondeur par jour. 180 m

^3 /heure (début du mesurage)

à 100 m³/heure (fin du mesurage).

Type de matière : aggloméré CVK L100/198. Rendement de filtration : 99,93 % (H12) selon BS 3928

et H13 selon EN1822.

Production : > 90 % de la durée d'activation.

Pourcentage de quartz dans la poussière respirable: 25 %. Système de nettoyage de l'aspirateur:

Nettoyage manuel du filtre combiné Microtex (secouer).

Direction de la projection des poussières: Jeter le sac Microflo 4BM après aspiration d'environ perpendiculaire à l'aspiration. 5 kg de poussières.

Vitesse de travail: 70 m/s. Nettoyer/remplacer les filtres si le débit de

l'aspirateur descend en-dessous de 125 m³/heure!

Compartimentage : « semi-complet ». Longueur du tuyau d'aspiration: 5 mètres.

Système brosse/lamelles : oui. Diamètre du tuyau d'aspiration: 50 mm.

Vitesse d'aspiration dans l'ouverture d'aspiration:

Durée d'exposition de l'employé: journée de 8 heures

35 à 10 m/s de travail

Conditions de test «Pire des cas 2» (béton)

Résistance d'origine: entaille de 240 m de long, Capacité effective d'aspiration de l'aspirateur:

2 mm de large et 10 à 15 mm de profondeur par jour. 180 m

^3 /heure (début du mesurage)

à 125 m³/heure (fin du mesurage).

Type de matière: traverse de béton. Rendement de filtration : 99,93 % (H12) selon BS 3928

et H13 selon EN1822.

Production : > 90 % de la durée d'activation.

Pourcentage de quartz dans la poussière respirabl: 25 %. Système de nettoyage de l'aspirateur :

Nettoyage manuel du filtre combiné Microtex (secouer).

Direction de la projection des poussières: Jeter le sac Microflo 4BM après aspiration d'environ 5 kg perpendiculaire à l'aspiration. de poussières.

Vitesse de travail: 70 m/s. Nettoyer/remplacer les filtres si le débit de

l'aspirateur descend en-dessous de 125 m³/heure !

Compartimentage : «semi-complet». Longueur du tuyau d'aspiration: 5 mètres

Système brosse/lamelles: oui. Diamètre du tuyau d'aspiration: 50 mm.

Vitesse d'aspiration dans l'ouverture d'aspiration: Durée d'exposition de l'employé : journée de 8 heures

35 à 10 m/s de travail.

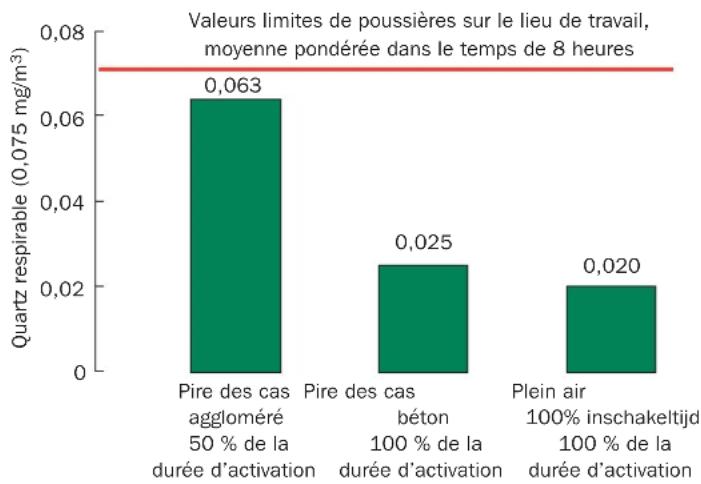

Résultats des tests

Situation	Concentration de poussières respirables (mg/m3)	Concentration quartz respirables (mg/m3)
Situation normale sans aspiration*	55,6	8,4
Valeurs limites de poussières sur le lieu de travail, moyenne pondérée dans le temps de 8 heures Pire des cas*
Aggloméré	0,24 - 0,26**	0,060-0,065**
Béton 0,16 - 0,17**	0,024-0,026**
Plein air - < 0,020**
Pratique - -

* Mesurage effectué dans la salle Worst Case Room de TNO
** 100 % de la durée d'activation

Conclusion

La meuleuse d'angle munie du carter d'aspiration Dusttool en combinaison avec un système d'aspiration d'une capacité d'aspiration effective de 125-200 m³/heure durant l'utilisation respecte la valeur limite publique pour le quartz respirable (0,075 mg/m³, moyenne pondérée dans le temps de 8 heures). L'aspirateur Numatic NDD900(A) doit être équipé d'un système d'indication (visuel/sonore) pour pouvoir garantir la capacité d'aspiration minimale de 125 m³/heure. En-dessous de cette valeur, le système de filtration doit être nettoyé/remplacé.

Le Numatic NDD900(A) est équipé d'un système de filtration en deux parties constitué d'un filtre/sac à poussières Numatic Microflo 4BM Finedust et d'un filtre combiné Microtex. Le système intégral fournit un rendement de filtration de plus de 99,93 % (H12) selon BS 3928 et H13 selon EN1822.

Ce filtre/sac à poussières jetable est innovateur par rapport à tous les aspirateurs mobiles comparables dans ce segment de marché. L'utilisation de ce filtre/sac à poussières permet d'aspirer de 5 à 15 kg de poussières (selon le type de poussières) de la zone de respiration du travailleur, sans dépasser la valeur limite publique de quartz respirable.

Après utilisation, le système de filtration Numatic Microflo 4BM Finedust est enlevé de l'aspirateur et remplacé par un neuf. Le filtre combiné Microtex doit être nettoyé (le secouer en plein air !). Le système d'aspiration est ensuite de nouveau prêt à l'emploi. De cette manière, le système de filtration ne s'encrassera jamais longtemps. La capacité (effective) de l'aspirateur (125 à 250 m³/heure, mesurée pour le carter d'aspiration Dusttool) est ainsi garantie en usage répété.

C'est là que réside précisément le problème dans la pratique. Les systèmes de filtration des aspirateurs traditionnels s'encrassent rapidement et fortement, ce qui entraîne des capacités d'aspiration inférieures à 100 m³/heure. Pour ces quantités d'aspiration, la valeur limite publique de poussières respirables sera dépassée.

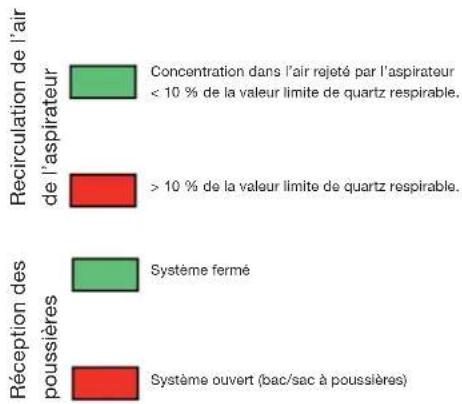

Les deux figures ci-dessous indiquent respectivement les performances du système entier et celles du système d'aspiration. La couleur verte indique une utilisation sans poussières durant un nombre d'heures par journée de travail pour une production quotidienne «normale». La production quotidienne normalisée pour une meuleuse d'angle a été fixée à une coupe de 240 mètres par jour. L'aspirateur industriel a été évalué en fonction des aspects suivants: capacité, nettoyage de filtre, recirculation et récupération des poussières. Les critères correspondants sont indiqués près de chaque illustration. Le vert indique la meilleure qualification.

Aggloméré\* Béton\*

Vert : nombre d'heures autorisé par journée de travail

Rouge : limite du nombre d'heures par journée de travail

* L'aspirateur Numatic NDD900(A), équipé d'un système de filtration en deux parties constitué d'un filtre/sac de réception de poussières Numatic Microflo 4BM Finedust et d'un filtre combiné Microtex, peut être utilisé durant une journée de travail de 8 heures sous les conditions suivantes :

• le filtre Microflo 4BM Finedust est remplacé par un filtre neuf lorsque la capacité descend en-dessous de 125 m³/heure à l'ouverture du carter d'aspiration Dusttool ;
• lors de ce remplacement du filtre, le filtre combiné Microtex est secoué (en plein air) puis remis en place.

Aspirateur

* Aspirateurs respectant les exigences en matière de recirculation pour systèmes de filtration :

• filtres à classification H selon NEN-EN-IEC 60335-2-69 ;
• filtres à classification HEPA H13/H14 (efficacité de filtration de 99,995 % ou davantage) ;
• filtres à classification par « principe d'équivalence ».
