Type de produit	Ordinateur tout-en-un
Marque	Dell
Modèle	Inspiron 3048
Processeur	Intel (selon configuration)
Mémoire vive	DDR3, 2 emplacements SO-DIMM (jusqu'à 16 Go)
Stockage	Disque dur SATA 2,5 pouces
Lecteur optique	Graveur DVD±RW
Écran	LED (taille non précisée), option tactile
Connectivité sans fil	Wi-Fi 802.11 b/g/n, Bluetooth
Réseau	Ethernet Gigabit
Ports	2 USB 3.0, 2 USB 2.0, HDMI, VGA, audio, lecteur de carte mémoire
Webcam	Intégrée
Microphone	Intégré
Haut-parleurs	Stéréo intégrés
Alimentation	Adaptateur secteur externe
Dimensions	Non spécifiées
Poids	Non spécifié
Sécurité	Débrancher l'alimentation avant intervention, décharger la carte système en maintenant le bouton d'alimentation enfoncé 5 secondes, éviter les décharges électrostatiques
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Réparabilité	Composants remplaçables par l'utilisateur : disque dur, mémoire, carte Wi-Fi, pile bouton, etc. Procédures détaillées dans le manuel
Système d'exploitation	Windows 8 ou Windows 7 (selon configuration)
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - Inspiron 3048 DELL

Comment éteindre correctement l'ordinateur ?

Sous Windows 8, déplacez le pointeur de la souris vers le coin supérieur ou inférieur droit de l'écran pour ouvrir la barre des icônes, puis cliquez sur Paramètres > Alimentation > Arrêter. Sous Windows 7, cliquez sur Démarrer > Arrêter. Assurez-vous de fermer tous les fichiers et programmes avant l'extinction.

Puis-je ajouter de la mémoire RAM ?

Oui, l'ordinateur dispose de deux emplacements SO-DIMM pour mémoire DDR3. Pour ajouter ou remplacer la mémoire, suivez les instructions du manuel : retirez le capot arrière, ouvrez le cache du module de mémoire, puis insérez la barrette en alignant l'encoche. Assurez-vous d'utiliser une mémoire compatible DDR3 (jusqu'à 16 Go au total).

Comment remplacer le disque dur ?

Le disque dur est un modèle SATA 2,5 pouces. Pour le remplacer, retirez le socle et le capot arrière, déconnectez les câbles d'alimentation et de données, puis sortez l'assemblage du disque dur. Débranchez le support du disque et remplacez le disque. Reconnectez le nouvel disque et remontez le tout. Consultez le manuel pour les détails.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord que l'adaptateur secteur est bien branché et que le voyant d'alimentation est allumé. Si l'écran reste noir, essayez de redémarrer en maintenant le bouton d'alimentation enfoncé 10 secondes. Si le problème persiste, testez avec un écran externe via le port HDMI ou VGA pour isoler le défaut.

Comment réinitialiser les paramètres du BIOS ?

Retirez la pile bouton (CR2032) de la carte système pendant quelques minutes, puis remettez-la en place. Cela réinitialise les paramètres par défaut du BIOS. Notez que cela efface également les modifications personnalisées. Consultez le manuel pour l'emplacement exact de la pile.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec pour essuyer l'écran. N'utilisez jamais de produits chimiques, d'eau en excès ou de chiffons abrasifs. Pour les traces tenaces, humidifiez légèrement le chiffon avec de l'eau distillée.

Puis-je utiliser un support VESA ?

Oui, l'ordinateur est conçu avec un support de montage VESA. Le manuel détaille le retrait du support VESA pour l'installation sur un bras articulé ou un support mural. Assurez-vous que le support est compatible avec les trous de montage.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS depuis le site dell.com/support en entrant votre numéro de série (Service Tag). Exécutez le fichier téléchargé et suivez les instructions à l'écran. Une fois la mise à jour terminée, redémarrez l'ordinateur.

Où trouver les pilotes et logiciels ?

Rendez-vous sur dell.com/support, entrez votre numéro de série ou sélectionnez votre produit, puis cliquez sur Pilotes et téléchargements. Choisissez votre système d'exploitation pour afficher la liste des pilotes disponibles, notamment pour la carte graphique, le Wi-Fi, etc.

L'ordinateur chauffe beaucoup, que faire ?

Assurez-vous que les ouvertures de ventilation ne sont pas obstruées et que le ventilateur fonctionne. Si le bruit du ventilateur est excessif, cela peut indiquer une accumulation de poussière. Ouvrez le boîtier (après avoir débranché l'alimentation) et nettoyez les pales du ventilateur et le dissipateur thermique avec précaution. Évitez de toucher la pâte thermique.

MODE D'EMPLOI Inspiron 3048 DELL

Manuel du propriétaire

Remarques, précautions et avertissements

REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser l'ordinateur.

PRÉCAUTION : Une PRÉCAUTION indique un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort.

Copyright © 2014 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois sur les droits d'auteur et la propriété intellectuelle des États-Unis et des autres pays. Dell™ et le logo Dell sont des marques de Dell Inc. aux États-Unis et/ou dans d'autres juridictions. Toutes les autres marques et tous les noms de produits mentionnés dans ce document peuvent être des marques de leurs sociétés respectives.

2014 - 03

Rev. A00

Table des matières

Avant d'intervenir dans l'ordinateur.... 9

Avant de commencer 9

Consignes de sécurité....10

Outils recommandés....11

Après intervention à l'intérieur de votre ordinateur......12

Présentation technique....13

Vue interne de l'ordinateur....13

Composants de la carte système ....14

Retrait de l'ensemble du socle.... 16

Procédure....16

Remise en place du socle....19

Procédure....19

Retrait du capot arrière.... 20

Prérequis....20

Procédure....21

Remise en place du capot arrière....22

Procédure....22

Étapes finales....22

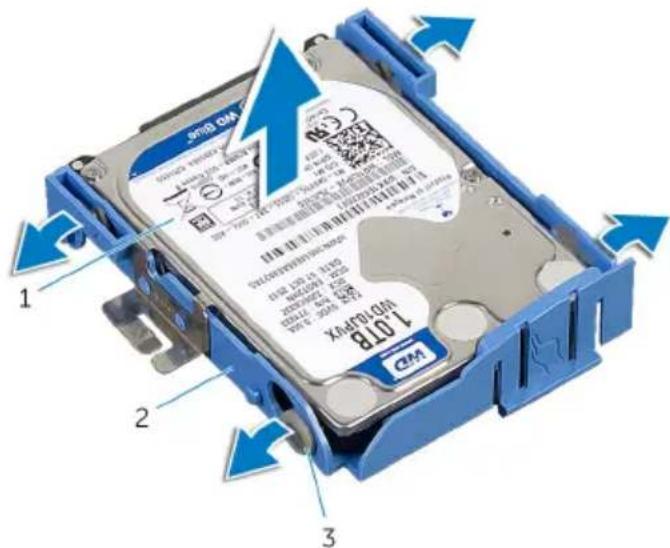

Retrait du disque dur....23

Prérequis....23

Procédure....23

Remise en place du disque dur....26

Procédure.... 26

Étapes finales.... 26

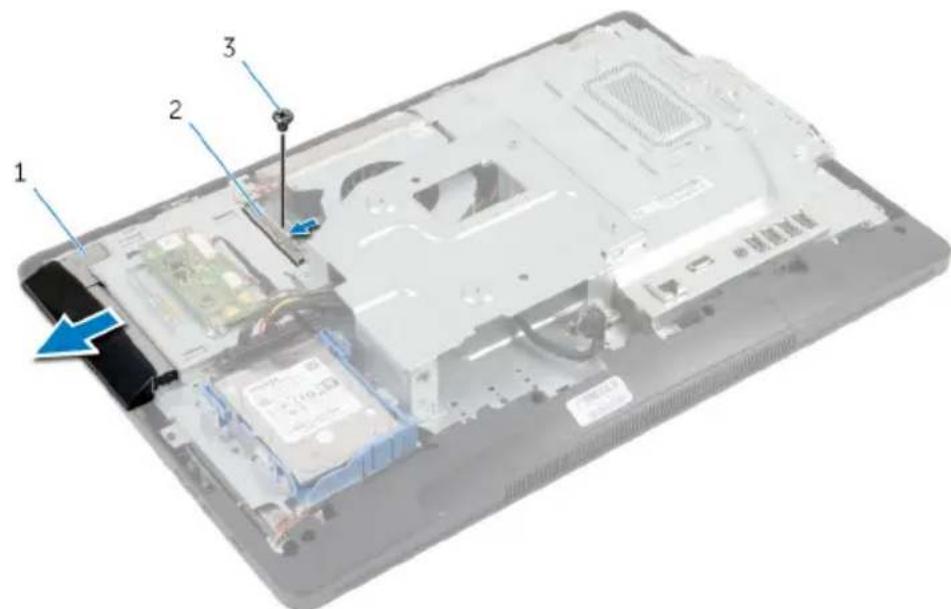

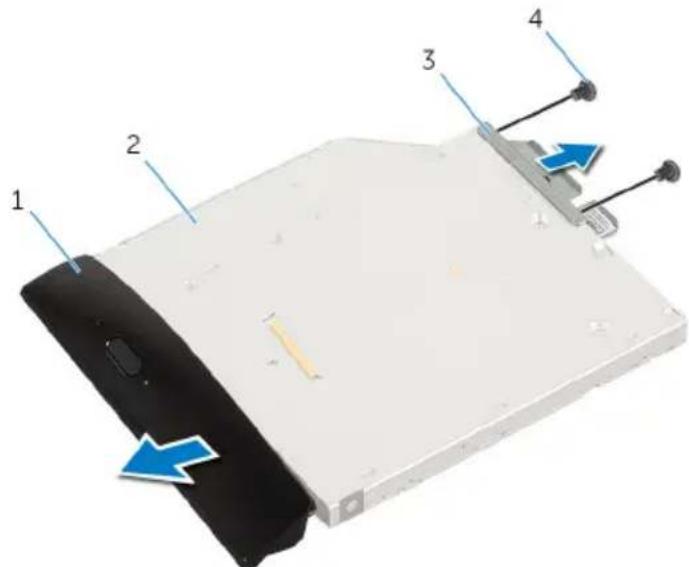

Retrait du lecteur optique.... 27

Prérequis....27

Procédure....28

Remise en place du lecteur optique....30

Procédure....30

Étapes finales....30

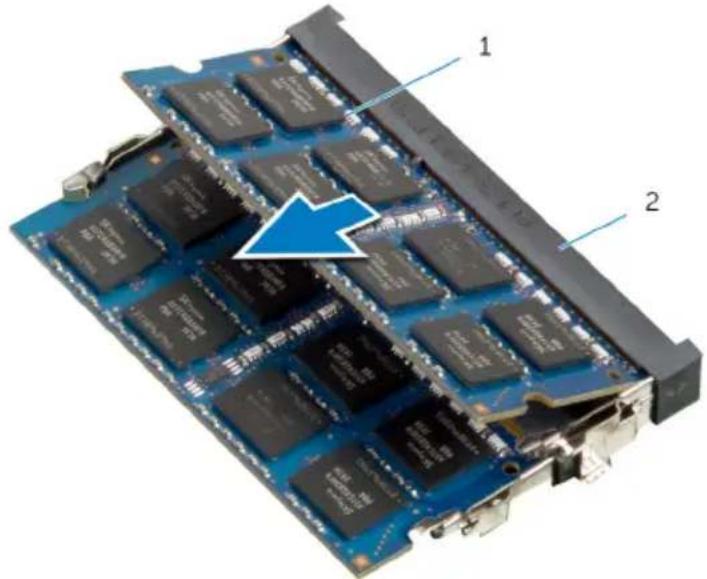

Retrait du ou des modules de mémoire....31

Prérequis....31

Procédure....32

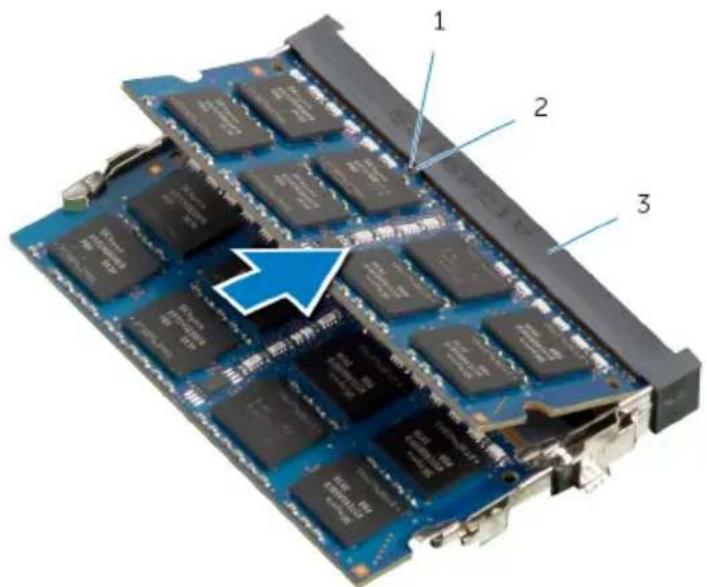

Remise en place du ou des modules de mémoire.... 34

Procédure....35

Étapes finales....36

Retrait de la carte des boutons de commande....37

Prérequis....37

Procédure....37

Remise en place de la carte des boutons de commande 39

Procédure.... 39

Étapes finales.... 39

Retrait de la carte convertisseur.... 40

Prérequis....40

Procédure....40

Remise en place de la carte convertisseur....42

Procédure.... 42

Étapes finales.... 42

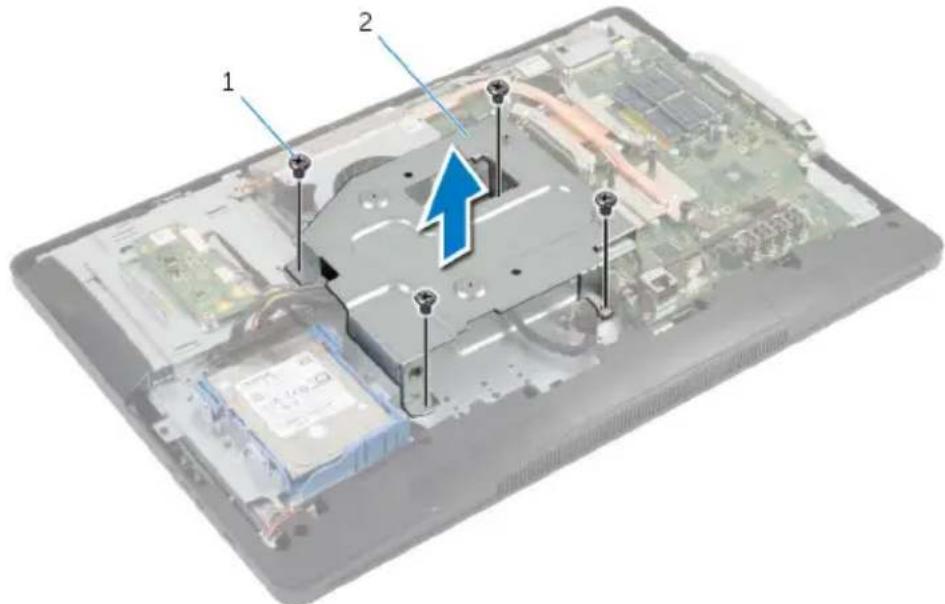

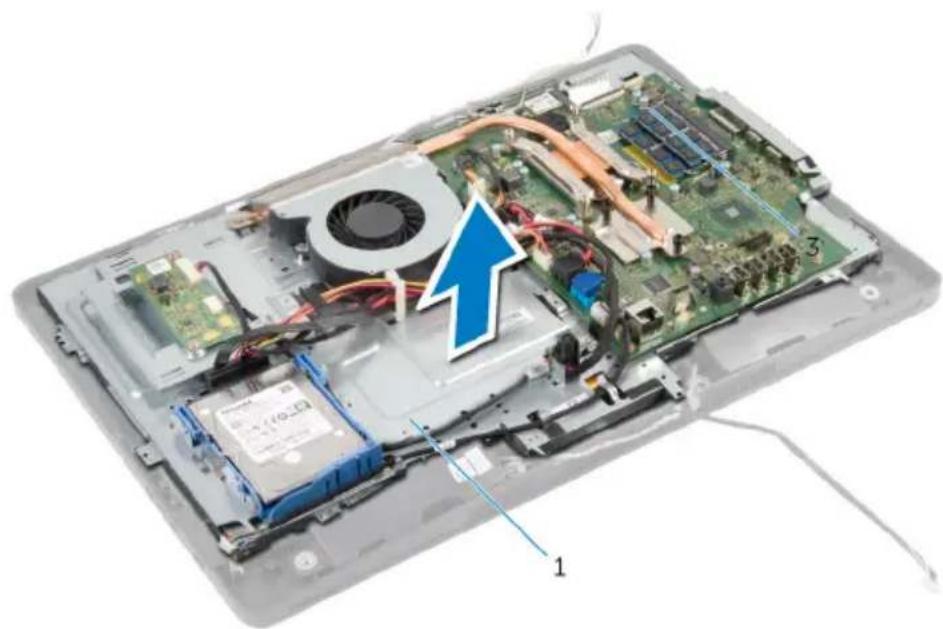

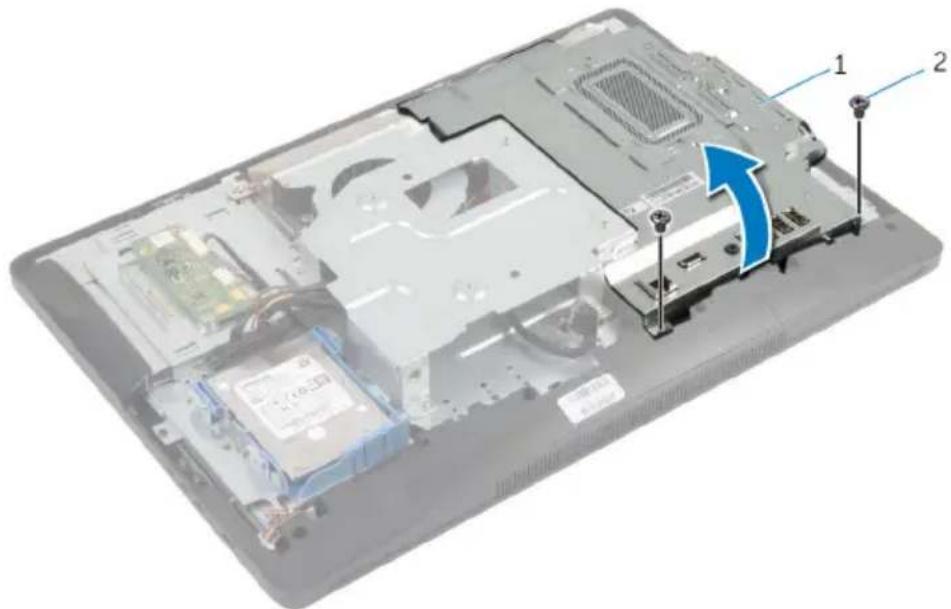

Retrait de la protection de la carte système....43

Prérequis....43

Procédure....44

Remise en place de la protection de la carte système......45

Procédure.... 45

Étapes finales.... 45

Retrait de l'antenne.... 46

Prérequis....46

Procédure....46

Remise en place de l'antenne.... 48

Procédure....48

Étapes finales....48

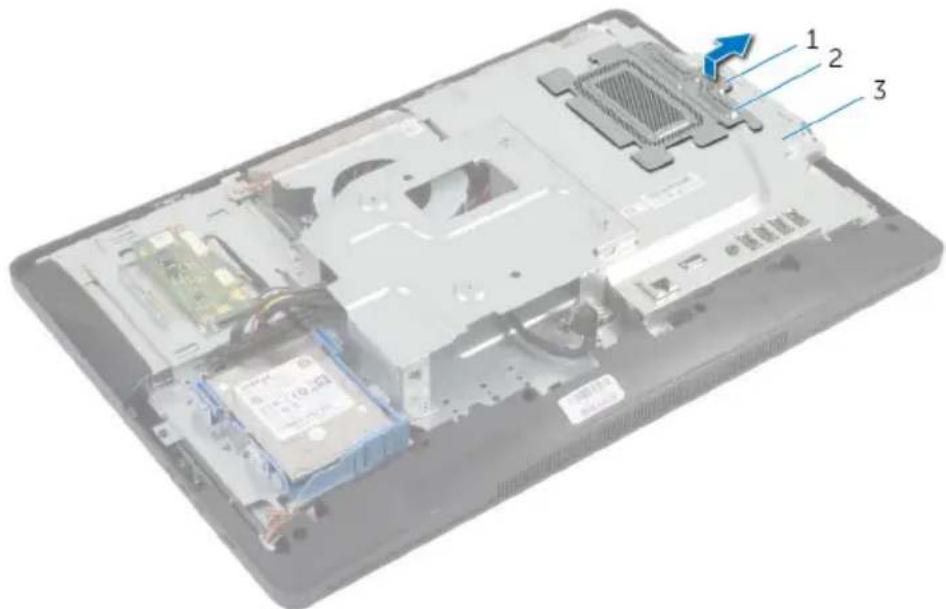

Retrait du support de montage VESA.... 49

Prérequis....49

Procédure....50

Remise en place du support de montage VESA.... 51

Procédure....51

Étapes finales....51

Retrait du cache du haut-parleur....52

Prérequis....52

Procédure....53

Remise en place du capot du haut-parleur.... 54

Procédure....54

Étapes finales....54

Retrait du microphone....55

Prérequis....55

Procédure....55

Remise en place du microphone.... 57

Procédure....57

Étapes finales....57

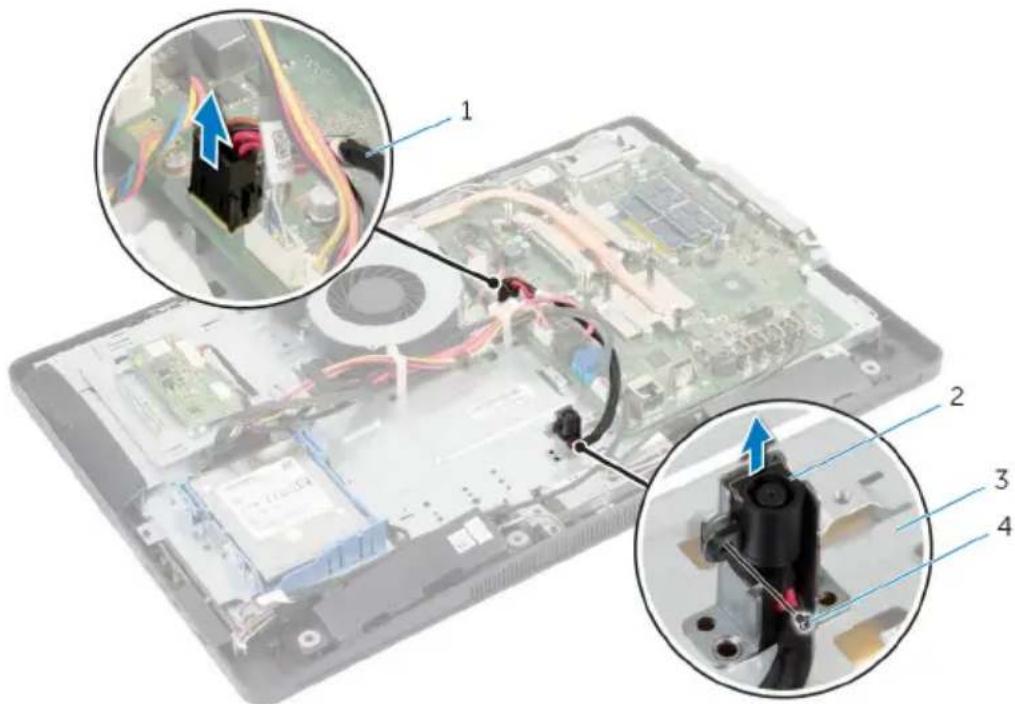

Retrait du port d'adaptateur d'alimentation.... 58

Prérequis....58

Procédure....58

Remise en place du port d'adaptateur d'alimentation.....60

Procédure....60

Étapes finales....60

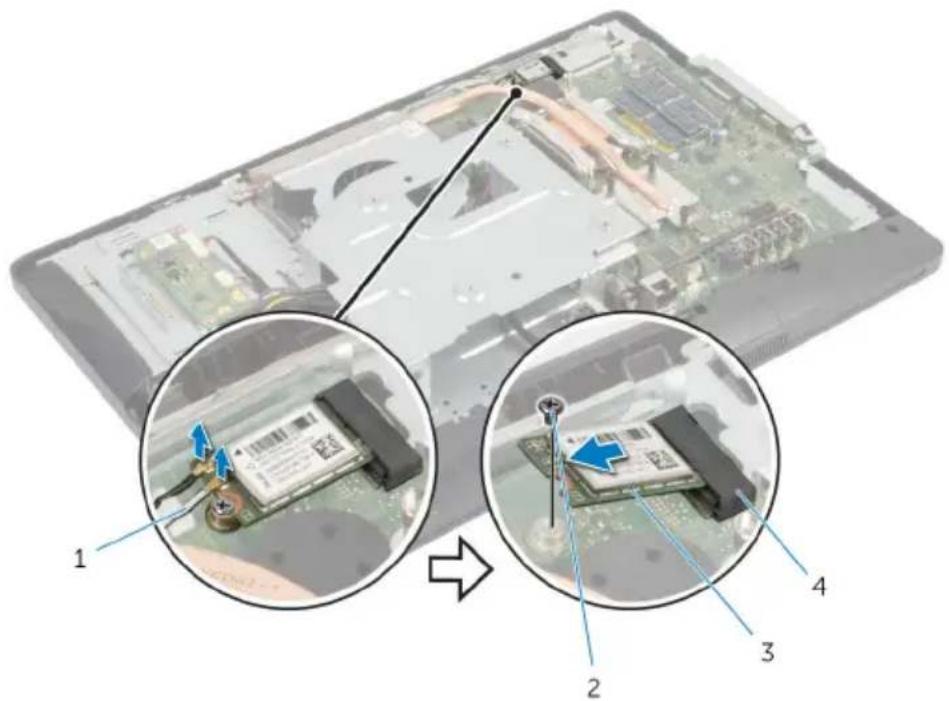

Retrait de la carte sans fil....61

Prérequis....61

Procédure....61

Remise en place de la carte sans fil.... 63

Procédure....63

Étapes finales....63

Retrait du dissipateur thermique.... 64

Prérequis....64

Procédure....64

Remise en place du dissipateur de chaleur.... 66

Procédure....66

Étapes finales....66

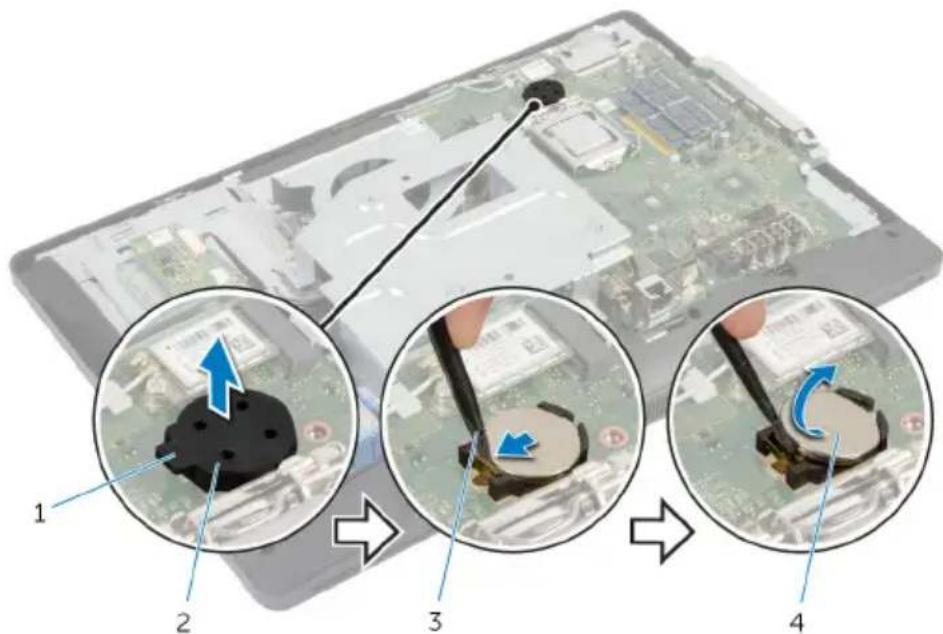

Retrait de la pile bouton.... 67

Prérequis....67

Procédure....67

Remise en place de la pile bouton....69

Procédure....69

Étapes finales....69

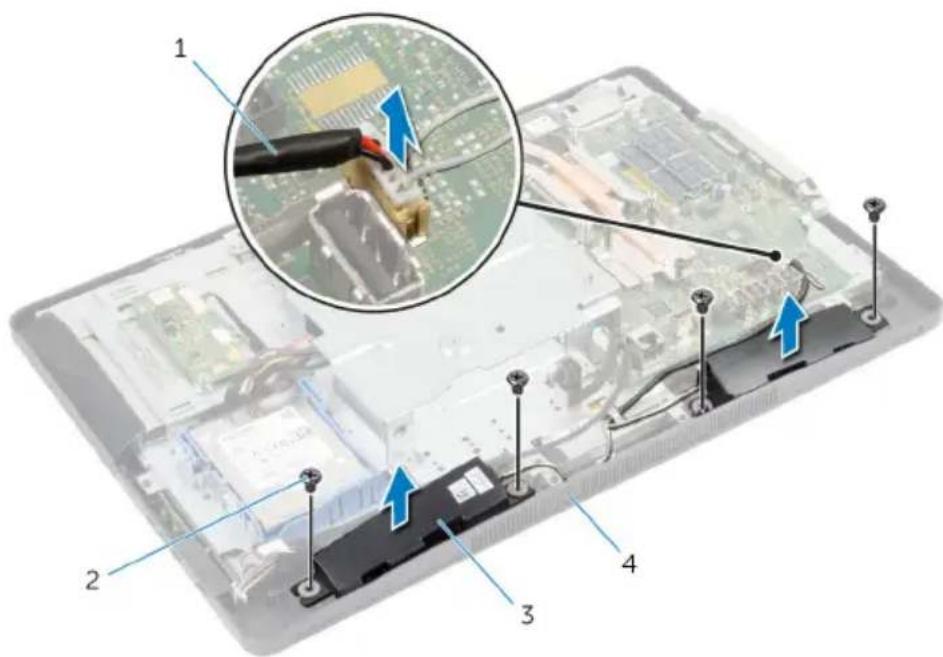

Retrait des haut-parleurs.... 70

Prérequis....70

Procédure 70

Remise en place des haut-parleurs....72

Procédure 72

Étapes finales....72

Retrait du ventilateur....73

Prérequis....73

Procédure....73

Remise en place du ventilateur....75

Procédure....75

Étapes finales....75

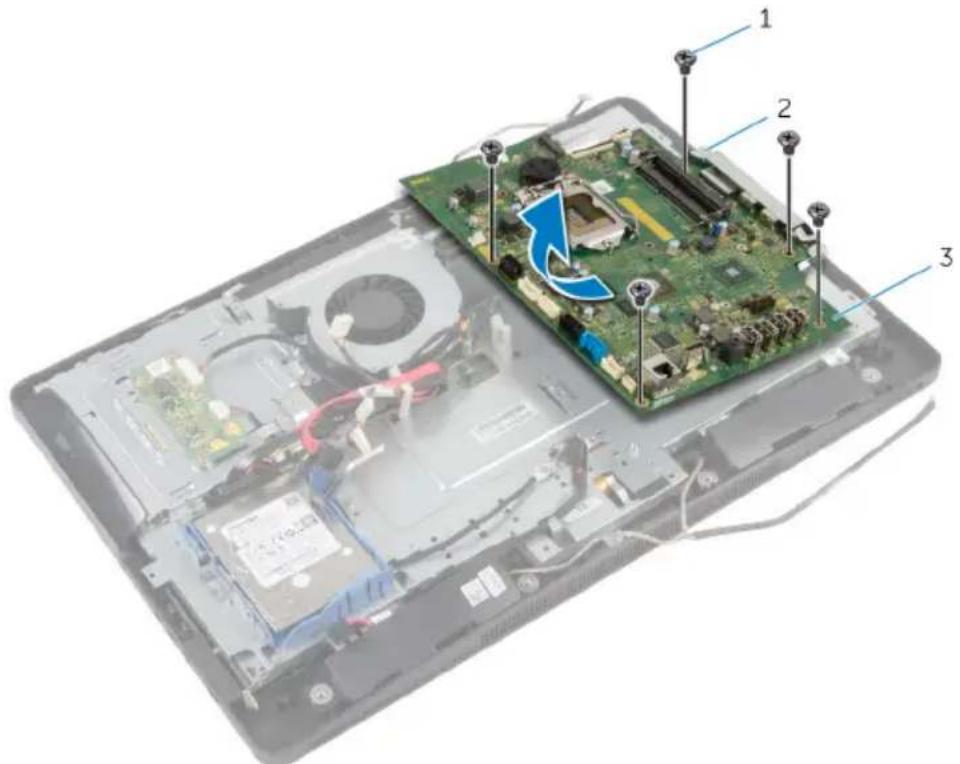

Retrait de la carte système....76

Prérequis....76

Procédure 77

Remise en place de la carte système....79

Procédure....79

Étapes finales....79

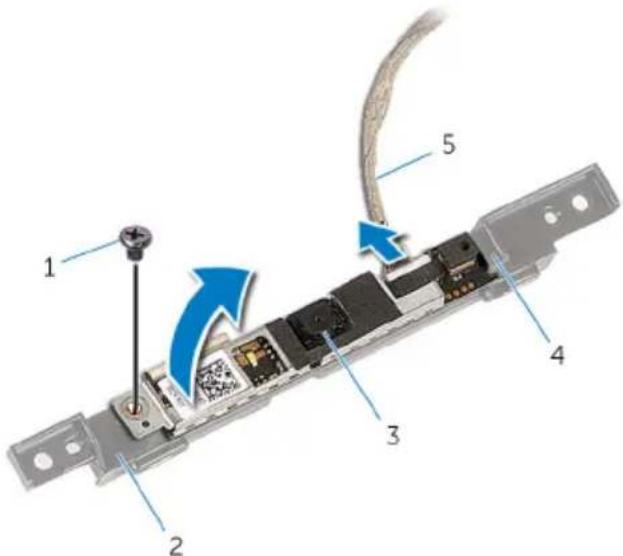

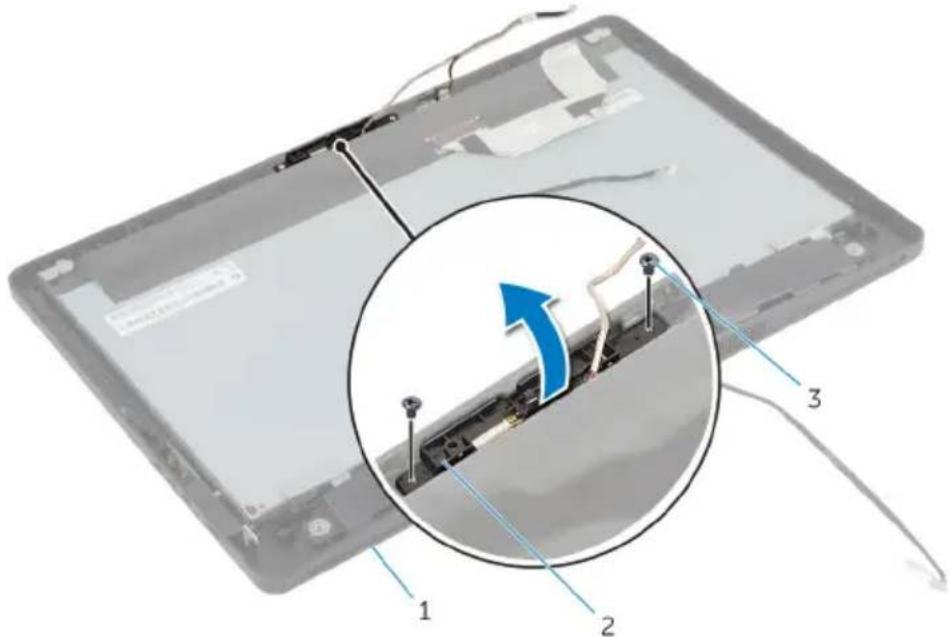

Retrait de la caméra.... 81

Prérequis....81

Procédure....81

Remise en place de la caméra.... 87

Procédure....87

Étapes finales....88

Flashage du BIOS....89

Obtenir de l'aide et contacter Dell.... 90

Ressources d'aide en libre-service....90

Contacter Dell....91

Avant d'intervenir dans l'ordinateur

PRÉCAUTION : Pour éviter d'endommager les composants et les cartes, tenez-les par les bords en évitant de toucher les broches et les éléments de contact.

Avant de commencer

1 Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts.
2 Arrêtez l'ordinateur.

- Windows 8 : déplacez le pointeur de la souris vers le coin supérieur ou inférieur droit de l'écran pour ouvrir la barre latérale des icônes, puis cliquez sur Paramètres → Alimentation → Arrêter.

- Windows 7 : cliquez ou tapez sur Démarrer → Arrêter.

REMARQUE : Si vous utilisez un autre système d'exploitation, consultez la documentation correspondante pour connaître les consignes d'arrêt.

3 Débranchez du secteur l'ordinateur et tous les périphériques qui y sont connectés.
4 Déconnectez tous les câbles téléphoniques, câbles réseau, etc., de votre ordinateur.
5 Débranchez tous les dispositifs et périphériques raccordés, comme le clavier, la souris, l'écran, etc., de votre ordinateur.
6 Retirez les cartes média et le disque optique de votre ordinateur, le cas échéant.
7 Une fois l'ordinateur débranché, appuyez sur le bouton d'alimentation en le maintenant enfoncé pendant environ 5 secondes pour mettre la carte système à la masse.

PRÉCAUTION : Placez l'ordinateur sur une surface plane, douce et propre, pour éviter de rayer l'écran.

8 Retournez l'ordinateur.

Consignes de sécurité

Suivez les consignes de sécurité ci-dessous pour protéger votre ordinateur des dégâts potentiels et pour assurer votre sécurité personnelle.

AVERTISSEMENT : Avant d'intervenir dans l'ordinateur, lisez les informations de sécurité fournies avec l'ordinateur. D'autres informations sur les meilleures pratiques de sécurité sont disponibles sur la page d'accueil Regulatory Compliance (Conformité réglementaire) accessible à l'adresse suivante : dell.com/regulatory_compliance.

AVERTISSEMENT : Déconnectez toutes les sources d'alimentation avant d'ouvrir le capot ou les panneaux de l'ordinateur. Lorsque vous avez fini de travailler à l'intérieur de l'ordinateur, remettez en place tous les capots, panneaux et vis avant de connecter l'ordinateur à une source d'alimentation.

PRÉCAUTION : Pour éviter d'endommager l'ordinateur, assurez-vous que la surface de travail est plane et propre.

PRÉCAUTION : Pour éviter d'endommager les composants et les cartes, tenez-les par les bords en évitant de toucher les broches et les éléments de contact.

PRÉCAUTION : Seuls les techniciens de maintenance agréés sont habilités à retirer le capot de l'ordinateur et à accéder aux composants internes de l'ordinateur. Voir les consignes de sécurité pour des informations complètes sur les consignes de sécurité, les interventions à l'intérieur de votre ordinateur et la protection contre les décharges électrostatiques.

PRÉCAUTION : Avant de toucher un élément dans l'ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, telle que le métal à l'arrière de l'ordinateur. Pendant l'intervention, touchez régulièrement une surface métallique non peinte pour éliminer l'électricité statique qui pourrait endommager les composants.

PRÉCAUTION : Lorsque vous déconnectez un câble, tirez sur son connecteur ou sur sa languette, jamais sur le câble lui-même. Certains câbles possèdent un connecteur avec des pattes de verrouillage ou à vis moletées que vous devez libérer avant de débrancher le câble. Lorsque vous débranchez des câbles, gardez-les alignés pour éviter de tordre les broches des connecteurs. Lorsque vous branchez les câbles, vérifiez que les ports et les connecteurs sont correctement orientés et alignés.
PRÉCAUTION : Pour déconnectez un câble réseau, débranchez-le d'abord de l'ordinateur, puis du périphérique réseau.
PRÉCAUTION : Appuyez pour éjecter toute carte insérée dans le lecteur de carte mémoire.

Outils recommandés

Les procédures dans ce document peuvent nécessiter les outils suivants :

• Tournevis Phillips
• Tournevis à tête plate
• pointe en plastique

Après intervention à l'intérieur de votre ordinateur

PRÉCAUTION : Laisser des vis mal fixées à l'intérieur de votre ordinateur peut gravement endommager ce dernier.

1 Remettez en place toutes les vis et assurez-vous qu'elles sont toutes bien fixées à l'intérieur de l'ordinateur.
2 Branchez les dispositifs externes, les périphériques et les câbles que vous avez retirés avant d'intervenir sur votre ordinateur.
3 Remettez en place les cartes médias, les disques, et autre(s) composant(s) que vous avez retirés avant d'intervenir sur votre ordinateur.
4 Branchez l'ordinateur et tous les périphériques connectés sur leurs prises secteur respectives.
5 Mettez sous tension l'ordinateur.

Présentation technique

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

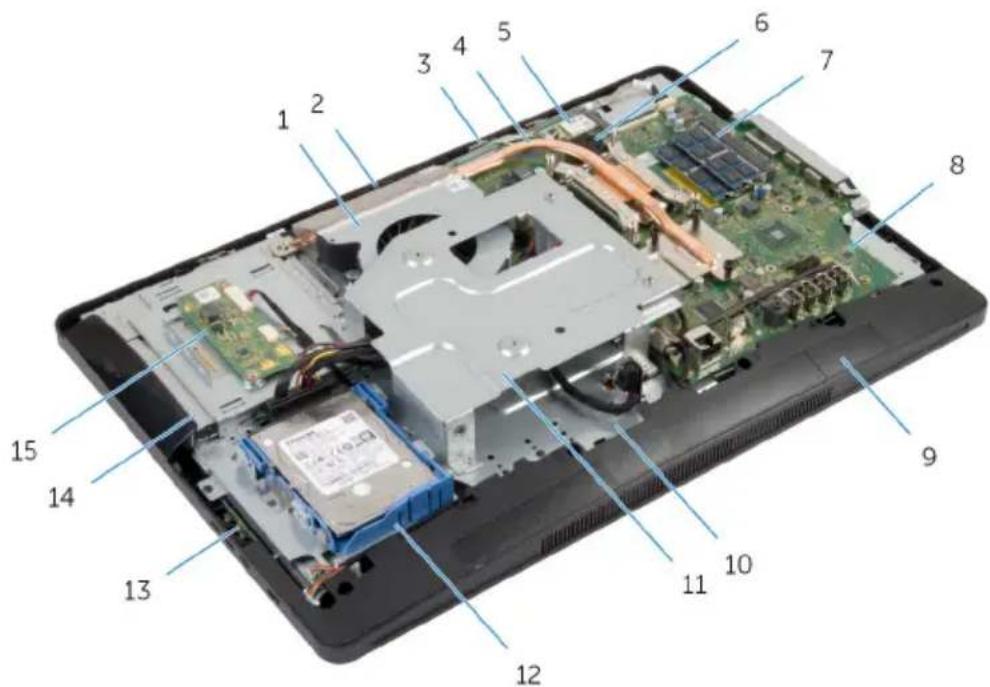

Vue interne de l'ordinateur

1 le ventilateur 2 webcam
3 microphone 4 Dissipateur de chaleur
5 carte sans fil 6 pile bouton
7 le ou les modules de mémoire 8 carte système
9 capot du haut-parleur 10 base du panneau d'écran
11 Support de montage VESA 12 ensemble de disque dur
13 carte des boutons de commande 14 ensemble lecteur optique
15 la carte convertisseur

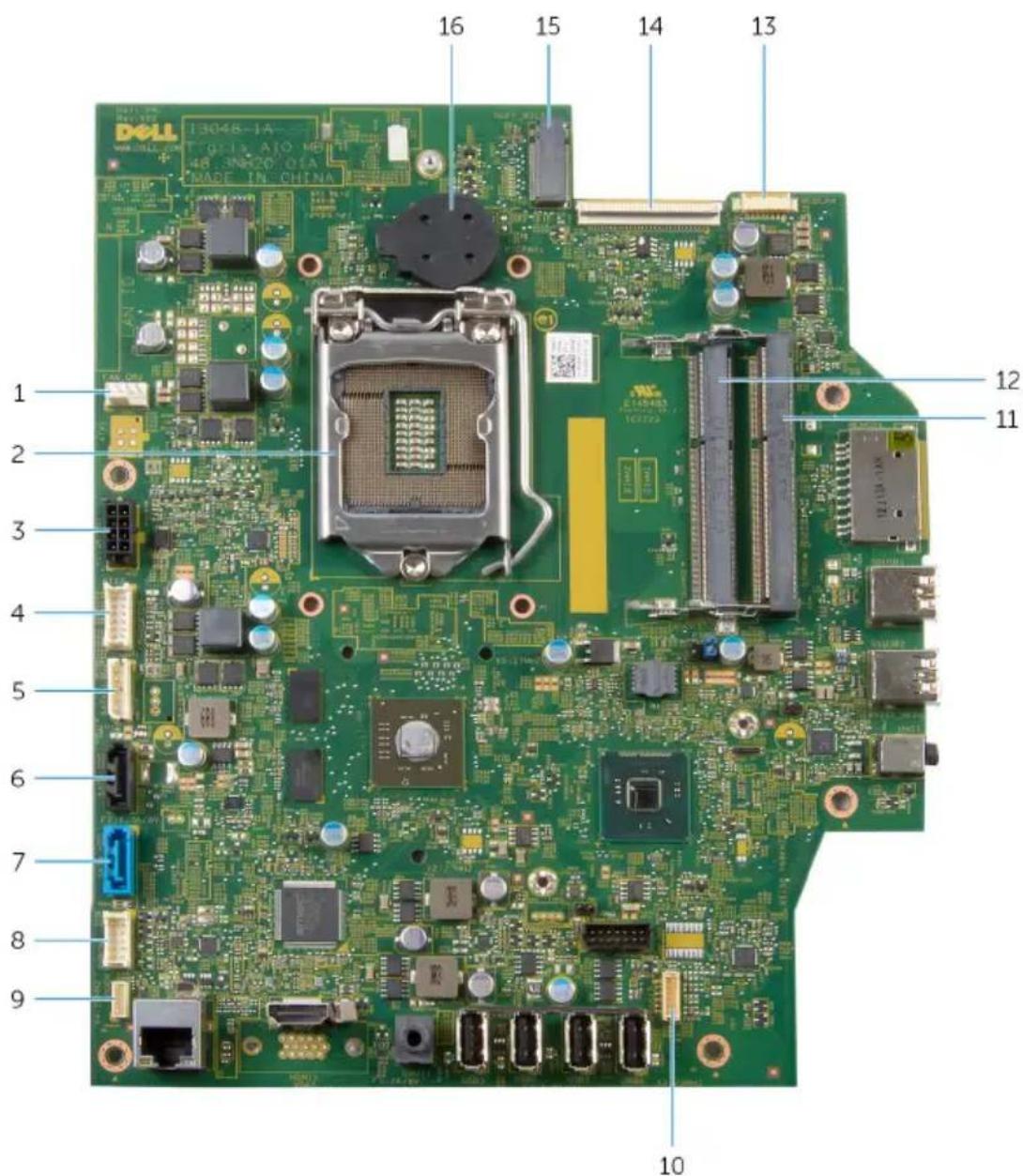

Composants de la carte système

1 connecteur du câble de ventilateur (FAN_CPU)
3 connecteur du câble de port d'adaptateur d'alimentation (ATX2)
5 connecteur du câble d'alimentation de disque dur et de lecteur optique (SATAP1)

2 processeur (CPU1)
4 connecteur du câble de carte convertisseur (CONVERTER)
6 connecteur du câble de lecteur optique (SATA_ODD)

7 connecteur du câble de disque dur (SATA_HDD)

9 connecteur du câble de carte de commande tactile (en option) (TOUCH)

11 logement de barrette de mémoire (DIMM1)

13 connecteur du câble de caméra (WEBCAM)

15 logement de carte sans fil (NGFF_WIFI)

8 connecteur du câble de carte des boutons de commande (PWRCN1)

10 connecteur de câble de haut-parleurs (SPEAKER)

12 logement de barrette de mémoire (DIMM2)

14 connecteur de câble d'écran (LVDS)

16 pile bouton (BATTERY)

Retrait de l'ensemble du socle

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

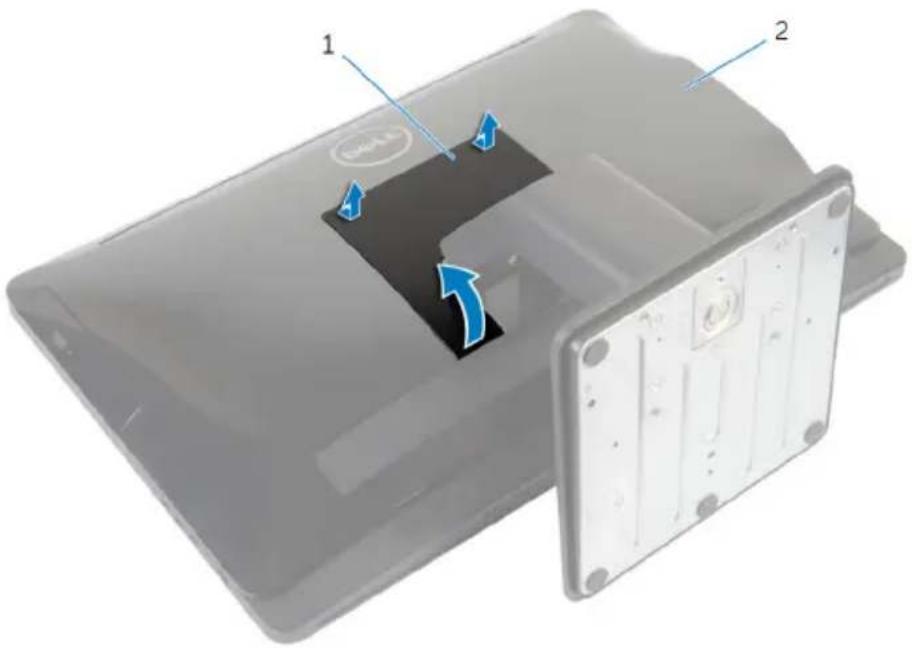

1 Retournez l'ordinateur sur un chiffon doux ou une surface propre.
2 Libérez les languettes du cache du socle.
3 Faites glisser le cache du socle pour le retirer de l'ordinateur.

1 le cache du socle 2 le capot arrière

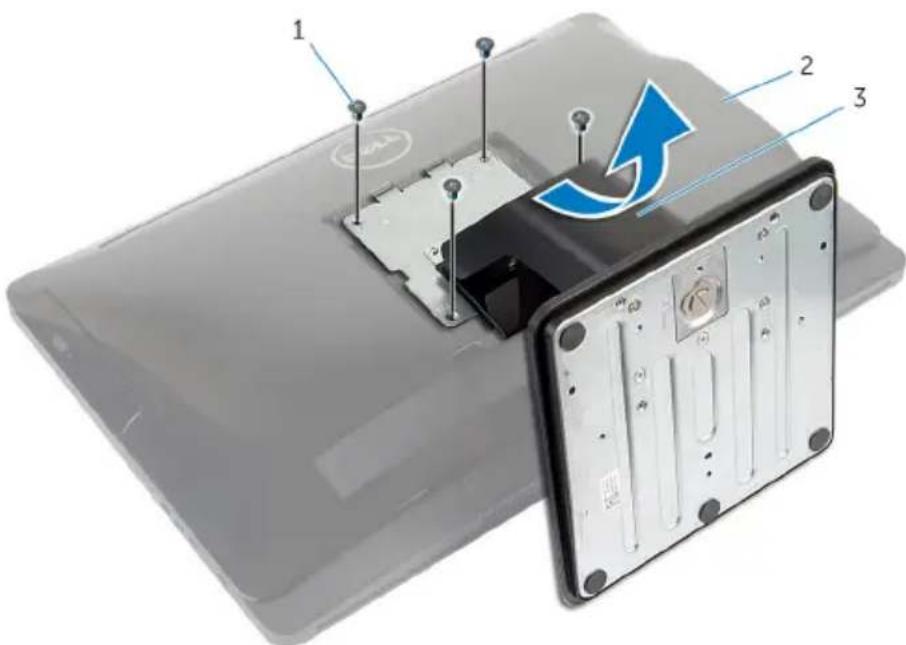

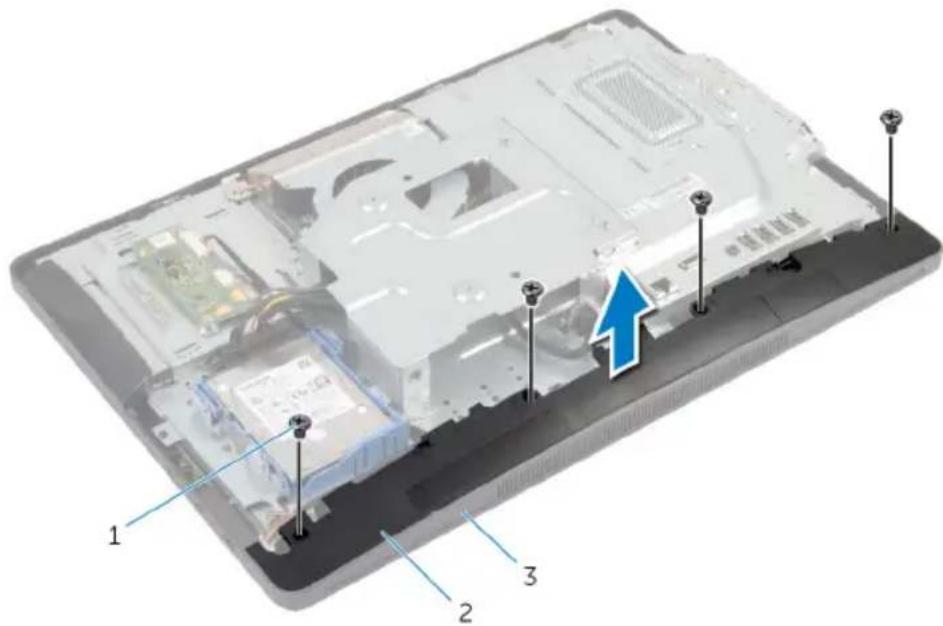

4 Retirez les vis qui fixent l'assemblage de socle à la base du panneau d'écran.

5 Faites pivoter l'assemblage de socle vers le haut, puis faites-le glisser pour le retirer de l'ordinateur.

1 Vis (4) 2 le capot arrière

3 assemblage de socle

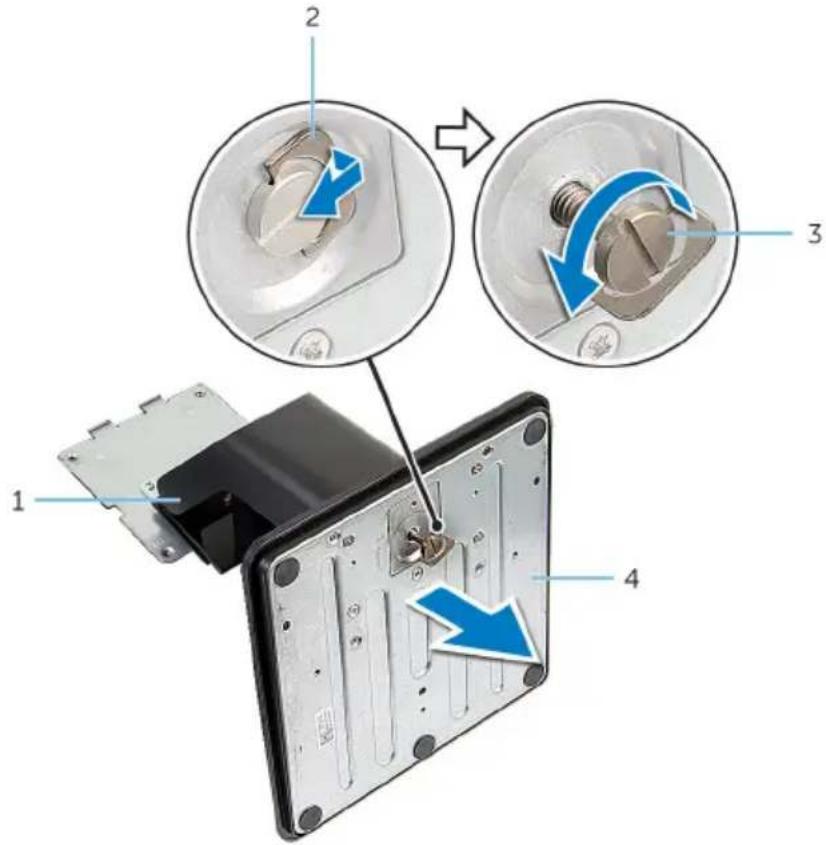

Pour retirer la base du socle ou le rehausseur de socle de l'assemblage de socle, procédez comme suit :

6 Soulevez la poignée de vis sur la base du socle socle.

7 À l'aide de la poignée de vis, desserrez la vis à molette imperdable qui fixe le socle à son rehausseur.

8 Faites glisser la base du socle hors du rehausseur de socle.

1 rehausseur de socle 2 poignée de vis 3 vis moletée imperdable 4 base du socle

Remise en place du socle

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

Suivez les étapes ci-dessous pour remettre en place la base du socle ou le rehausseur de socle :

1 Faites glisser le socle dans le logement du rehausseur de socle.
2 Serrez la vis à molette imperdable et pliez la poignée de vis sur la base du socle.
Suivez les étapes ci-dessous pour remettre en place l'assemblage de socle :
3 Insérez les languettes de l'assemblage de socle dans les fentes du capot arrière.
4 Vissez les vis qui fixent l'assemblage de socle à la base du panneau d'écran.
5 Faites glisser les languettes du cache du socle dans les fentes du cache arrière, puis enclenchez en place le cache du socle.

Retrait du capot arrière

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».

Procédure

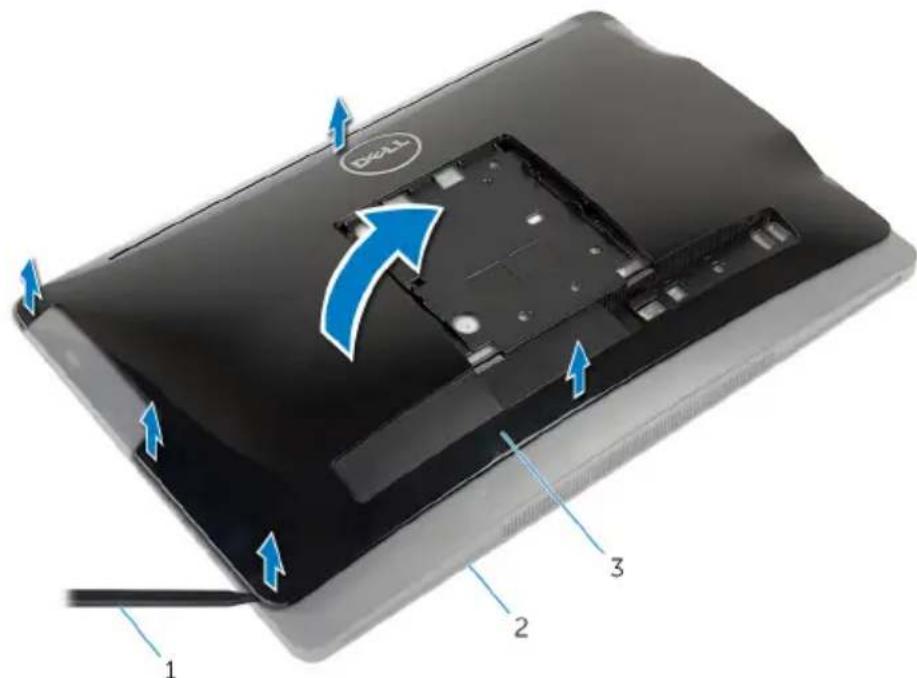

1 À l'aide d'une pointe en plastique, soulevez le capot arrière pour le retirer du cadre de l'écran en commençant autour de la zone du lecteur optique.

2 Soulevez le capot arrière en l'inclinant, puis retirez-le de l'ordinateur.

1 pointe en plastique 2 le cadre d'écran 3 le capot arrière

Remise en place du capot arrière

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Faites glisser les fentes du capot arrière dans les orifices de l'ordinateur et alignez les languettes du capot arrière avec les fentes sur le cadre de l'écran.
2 Enclenchez le capot arrière en position.

Étapes finales

Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait du disque dur

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

PRÉCAUTION : Les disques durs sont fragiles. Faites particulièrement attention lors de la manipulation du disque dur.

PRÉCAUTION : Pour éviter de perdre des données, ne retirez pas le disque dur pendant que l'ordinateur est en veille ou allumé.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.

Procédure

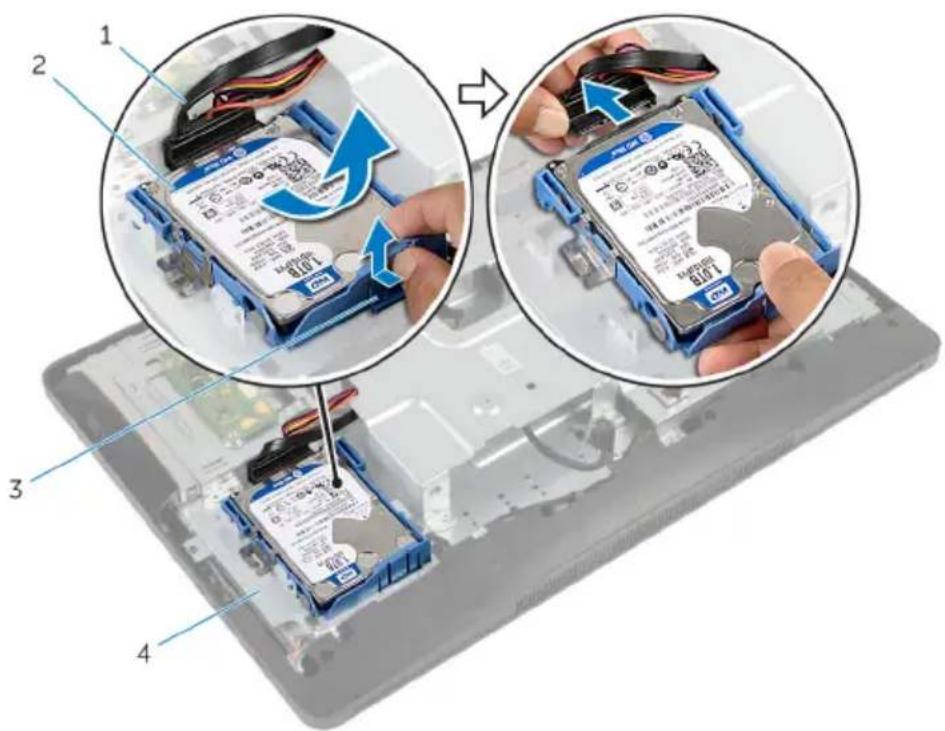

1 Appuyez et dégagez la languette de l'assemblage de disque dur.
2 Soulevez l'assemblage de disque dur et dégagez les languettes de l'assemblage de disque dur des fentes situées sur la base du panneau d'écran.

3 Déconnectez le câble d'alimentation et de données du disque dur et du lecteur optique de l'assemblage de disque dur.

1 câble d'alimentation et de données du disque dur et du lecteur optique

2 ensemble de disque dur

3 Patte 4 base du panneau d'écran

4 Tirez sur les côtés du support de disque dur pour libérer les broches qui fixent ce dernier.

5 Soulevez le disque dur hors du support.

1 disque dur 2 support de disque dur

3 broches (4)

Remise en place du disque dur

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

PRÉCAUTION : Les disques durs sont fragiles. Faites particulièrement attention lors de la manipulation du disque dur.

Procédure

1 Tirez sur les côtés du support de disque dur et insérez les broches du support dans les orifices situés sur le disque dur.
2 Connectez le câble d'alimentation et de données du disque dur et du lecteur optique à l'assemblage de disque dur.
3 Insérez les languettes de l'assemblage de disque dur dans les fentes situées sur la base du panneau d'écran, puis placez l'assemblage de disque dur sur la base du panneau d'écran jusqu'à ce qu'il s'enclenche.

REMARQUE : Vérifiez que les languettes du support de disque dur sont fixées dans les fentes situées sur la base du panneau d'écran.

Étapes finales

1 Remettez en place le capot arrière.
2 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait du lecteur optique

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.

Procédure

1 Retirez la vis qui fixe l'ensemble de lecteur optique à la base du panneau d'écran.

2 Poussez le support du lecteur optique pour débrancher l'ensemble lecteur optique puis faites glisser celui-ci hors de la baie du lecteur optique.

1 ensemble lecteur optique 2 support du lecteur optique 3 vis

3 Soulevez doucement le cadre du lecteur optique et retirez-le de l'ensemble lecteur optique.

4 Déposez les vis de fixation du support sur le lecteur optique et éposez le support du lecteur optique de l'ensemble de lecteur optique.

1 cadre du lecteur optique 2 lecteur optique 3 support du lecteur optique 4 vis (2)

Remise en place du lecteur optique

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Alignez les trous de vis du support de lecteur optique avec ceux du du lecteur optique.
2 Remettez en place les vis qui fixent le support du lecteur optique à celui-ci.
3 Alignez les languettes du cadre du lecteur optique avec les emplacements correspondants sur l'ensemble du lecteur optique, puis enclenchez le cadre du lecteur optique en place.
4 Faites glisser l'ensemble de lecteur optique à fond dans le compartiment du lecteur optique.
5 Remettez en place la vis qui fixe l'ensemble du lecteur optique à la base du panneau d'écran.

Étapes finales

1 Remettez en place le capot arrière.
2 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait du ou des modules de mémoire

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».

2 Retirez le capot arrière.

Procédure

1 À l'aide de la languette de traction, faites glisser le cache du module de mémoire et retirez-le de la protection de la carte système.

1 Patte d'extraction 2 cache du module de mémoire

3 la protection de la carte système

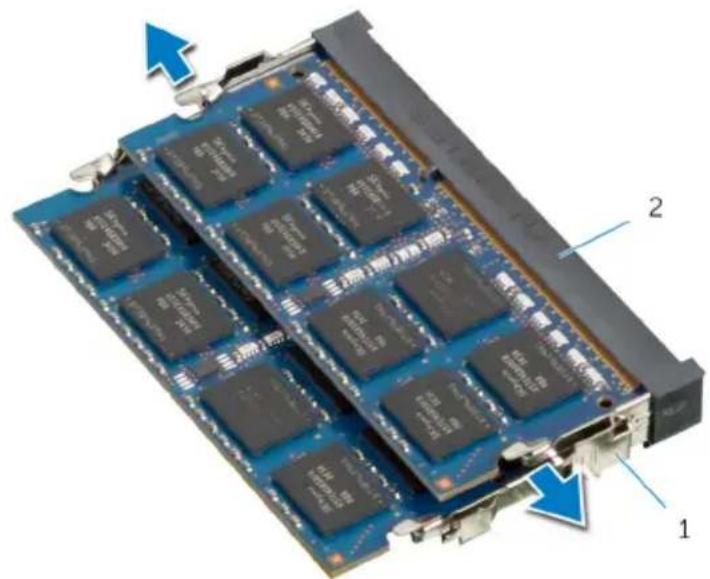

2 Du bout des doigts, écartez délicatement les clips de fixation situés à chaque extrémité du logement de barrette de mémoire jusqu'à ce que celle-ci s'éjecte.

1 pinces de fixation (2) 2 logement de barrette de mémoire

3 Retirez la barrette de mémoire de son logement.

1 barrette de mémoire 2 logement de barrette de mémoire

Remise en place du ou des modules de mémoire

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

REMARQUE : Si vous ne disposez que d'une barrette de mémoire, insérez-la dans le logement DIMM1.

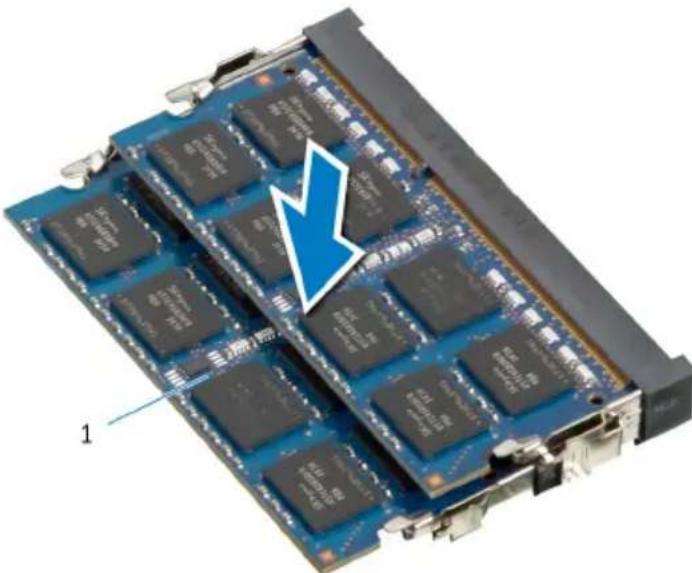

1 Alignez l'encoche de la barrette de mémoire avec la languette de son logement.

2 Insérez la barrette de mémoire dans son logement, puis appuyez sur la barrette de mémoire jusqu'à ce qu'elle s'enclenche.

REMARQUE : Si vous n'entendez pas de déclic, retirez le module de mémoire et réinstallez-le.

3 logement de barrette de mémoire

1 barrette de mémoire

3 Faites glisser les languettes du cache du module de mémoire sous les pattes sur la protection de la carte système jusqu'à ce que le cache du module de mémoire soit parfaitement fixé.

Étapes finales

1 Remettez en place le capot arrière.
2 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait de la carte des boutons de commande

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.

Procédure

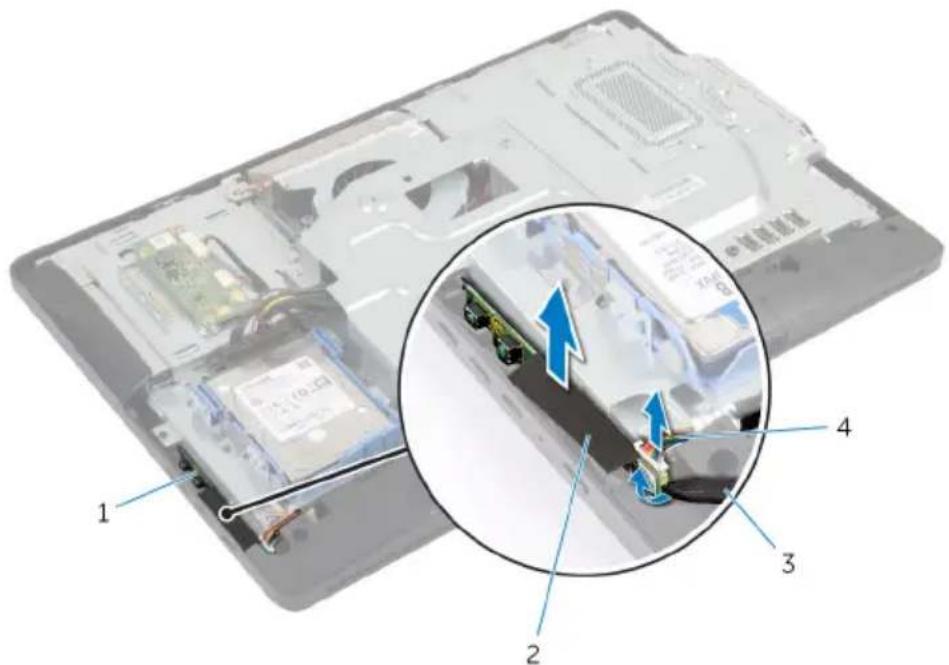

1 À l'aide d'une pointe en plastique, faites levier sur le film de Mylar pour dégager la carte des boutons de commande du logement sur le cadre d'écran.
2 Débranchez le câble de la carte des boutons de commande de la carte de sa carte.

3 Soulevez la carte des boutons de commande pour la dégager du cadre de l'écran.

1 carte des boutons de commande

2 film de Mylar

3 pointe en plastique 4 câble de la carte des

boutons de commande

Remise en place de la carte des boutons de commande

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Branchez le câble de la carte des boutons de commande sur sa carte.
2 Insérez la carte des boutons de commande dans le logement situé sur le cadre d'écran, puis collez le film de Mylar sur le cadre d'écran.

Étapes finales

1 Remettez en place le capot arrière.
2 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait de la carte convertisseur

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.

Procédure

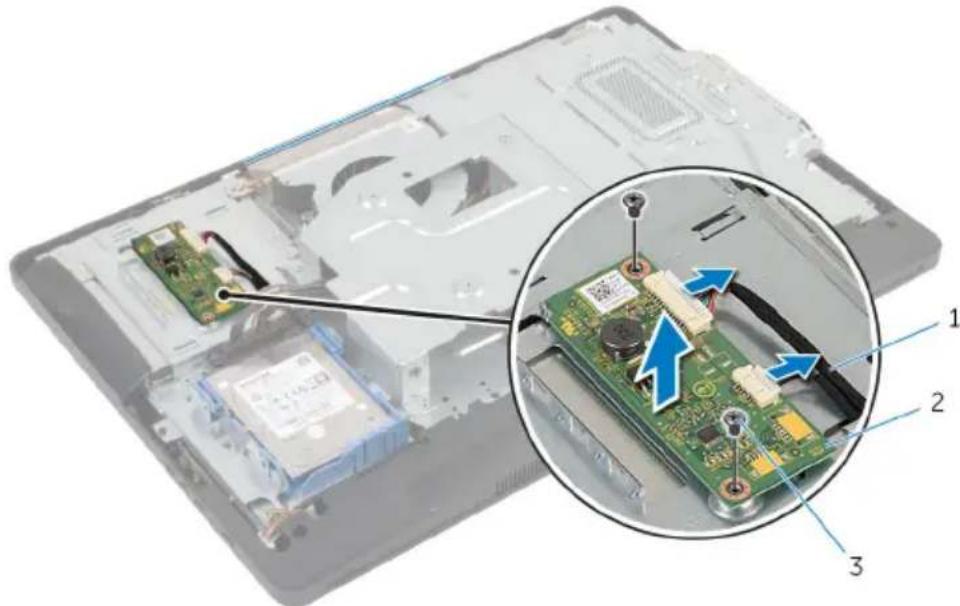

1 Débranchez les câbles de la carte convertisseur.
2 Retirez les vis qui fixent la carte convertisseur à la base du panneau d'écran.

3 Soulevez la carte convertisseur hors de la base du panneau d'écran.

1 câbles de la carte de convertisseur (2)

2 la carte convertisseur

3 vis (2)

Remise en place de la carte convertisseur

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Alignez les trous de vis de la carte convertisseur sur ceux de la base du panneau d'écran.
2 Remettez en place les vis qui fixent la carte convertisseur à la base du panneau d'écran.
3 Branchez les câbles de la carte convertisseur à cette dernière.

Étapes finales

1 Remettez en place le capot arrière.
2 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait de la protection de la carte système

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».

2 Retirez le capot arrière.

Procédure

1 Retirez les vis qui fixent la protection de la carte système à la base du panneau d'écran.

2 Soulevez la protection de la carte système en l'inclinant pour la retirer de la base du panneau d'écran.

1 la protection de la carte système

2 vis (2)

Remise en place de la protection de la carte système

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Faites glisser les fentes sur la protection de la carte système dans les orifices de la carte système.
2 Alignez les trous de vis sur la protection de la carte système avec ceux de la base du panneau d'écran.
3 Remettez en place les vis qui fixent la protection de la carte système à la base du panneau d'écran.

Étapes finales

1 Remettez en place le capot arrière.
2 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Retirez la protection de la carte système.

Procédure

1 Notez l'acheminement câble de caméra, puis retirez-le de ses guides d'acheminement sur la base du panneau d'écran.
2 Notez l'emplacement des antennes, puis faites levier sur les antennes pour les retirer de la base du panneau d'écran.
3 Notez l'acheminement des câbles d'antenne, puis déconnectez-les de la carte sans fil.
4 Retirez les câbles d'antenne du dessous du câble de caméra.

5 Soulevez les antennes et leurs câbles pour les retirer de la base du panneau d'écran.

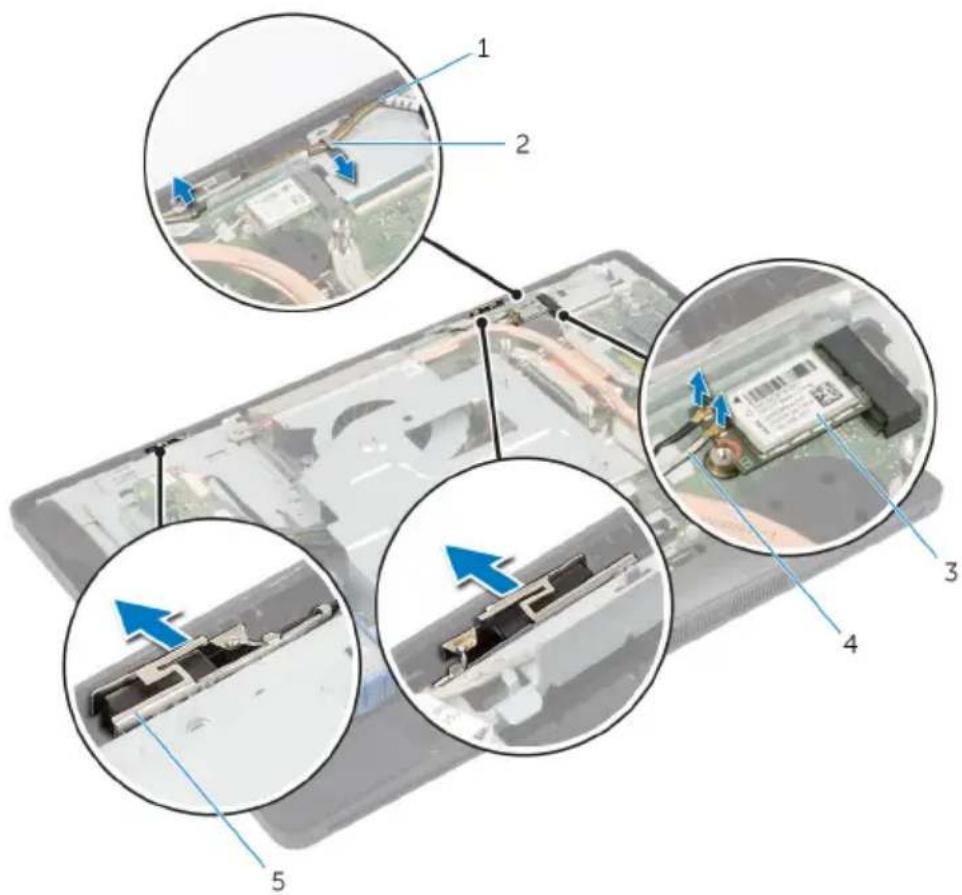

1 Câble de la caméra 2 guide d'acheminement

3 carte sans fil 4 câbles d'antenne (2)

5 antennes (2)

Remise en place de l'antenne

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Alignez et collez les antennes à la base du panneau d'écran.
2 Acheminez les câbles d'antenne sous le câble de caméra, puis connectez-les à la carte sans fil.
3 Acheminez le câble de caméra dans les guides d'acheminement situés sur la base du panneau d'écran.

Étapes finales

1 Remettez en place la protection de la carte système.
2 Remettez en place le capot arrière.
3 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait du support de montage VESA

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Retirez la protection de la carte système.

Procédure

1 Retirez les vis qui maintiennent le support de montage VESA à la base du panneau d'écran.

2 Soulevez le support de montage VESA de la base du panneau d'écran.

Remise en place du support de montage VESA

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Alignez les trous de fixation des vis du support de montage VESA sur ceux de la base du panneau d'écran.
2 Remettez en place les vis qui fixent le support de montage VESA à la base du panneau d'écran.

Étapes finales

1 Remettez en place la protection de la carte système.
2 Remettez en place le capot arrière.
3 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait du cache du haut- parleur

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.

Procédure

1 Retirez les vis de fixation du capot de haut-parleur au cadre de l'écran.
2 Soulevez le capot du haut-parleur du cadre de l'écran.

1 Vis (4) 2 capot du haut-parleur
3 le cadre d'écran

Remise en place du capot du haut-parleur

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Alignez les trous de vis du capot du haut-parleur avec ceux du cadre de l'écran.
2 Retirez les vis de fixation du haut-parleur au cadre de l'écran.

Étapes finales

1 Remettez en place le capot arrière.
2 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

REMARQUE : Ces instructions ne s'appliquent que pour les ordinateurs tactiles.

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.

Procédure

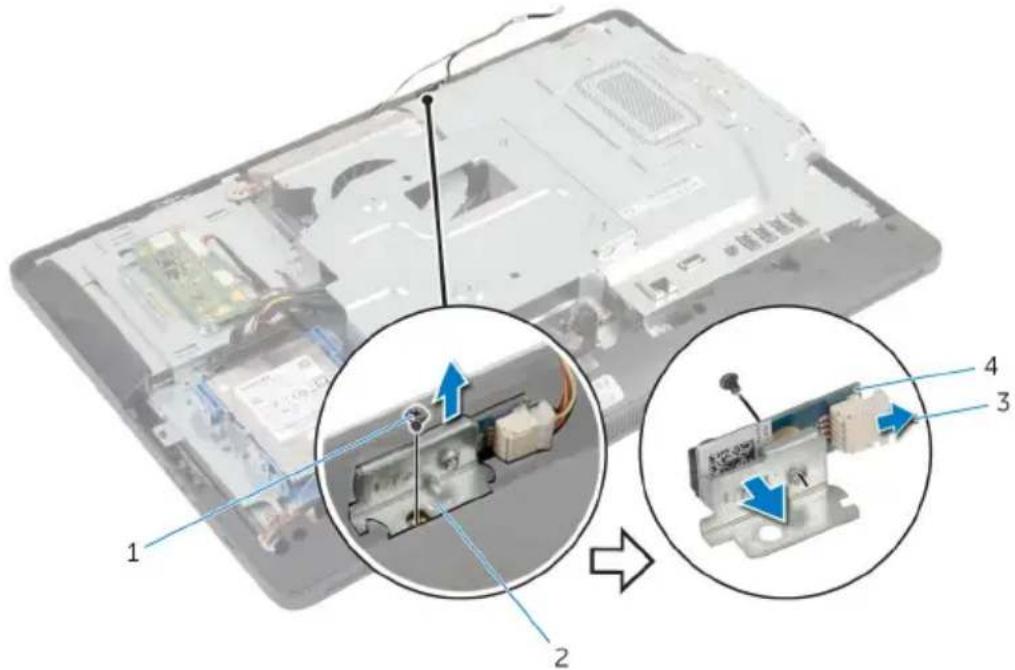

1 Retirez la vis qui fixe le support du module de microphone au cadre de l'écran.
2 Soulevez l'assemblage du module de microphone, puis déconnectez le câble du microphone de son module.
3 Retirez la vis qui fixe le support du module de microphone au module de microphone.

4 Retirez le support du module de microphone du module du microphone.

3 câble du microphone 4 module de microphone

Remise en place du microphone

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Alignez le trou de vis situé sur le module de microphone avec celui situé sur le support du module de microphone.
2 Vissez la vis qui fixe le support du module de microphone sur le module de microphone.
3 Connectez le câble de microphone à son connecteur.
4 Alignez le trou de vis situé sur le support du module de microphone avec celui situé sur le cadre d'écran.
5 Vissez la vis qui fixe le support du module de microphone sur le cadre d'écran.

Étapes finales

1 Remettez en place le capot arrière.
2 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait du port d'adaptateur d'alimentation

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Retirez la protection de la carte système.
4 Retirez le support de montage VESA.

Procédure

1 Notez l'acheminement du câble du port d'adaptateur d'alimentation sur la carte système.
2 Déconnectez le câble du port d'adaptateur d'alimentation de la carte système.
3 Retirez la vis qui fixe le port d'adaptateur d'alimentation au support situé sur la base du panneau d'écran.

4 Soulevez le port d'adaptateur d'alimentation et son câble pour les sortir de la base du panneau d'écran.

1 câble du port d'adaptateur d'alimentation

2 port d'adaptateur d'alimentation

3 base du panneau d'écran 4 vis

Remise en place du port d'adaptateur d'alimentation

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Insérez le port d'adaptateur d'alimentation dans le support situé sur la base du panneau d'écran.
2 Alignez le trou de vis situé sur le port d'adaptateur d'alimentation avec celui du support situé sur la base du panneau d'écran.
3 Vissez la vis qui fixe le port d'adaptateur d'alimentation au support situé sur base du panneau d'écran.
4 Acheminez le câble du port d'adaptateur d'alimentation sur la carte système, puis connectez-le à la carte système.

Étapes finales

1 Remettez en place le support de montage VESA.
2 Remettez en place la protection de la carte système.
3 Remettez en place le capot arrière.
4 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait de la carte sans fil

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Retirez la protection de la carte système.

Procédure

1 Débranchez les câbles d'antenne de la carte sans fil.
2 Retirez la vis qui fixe la carte sans fil à la carte système.

3 Faites glisser et retirez la carte sans fil de son logement situé sur la carte système.

1 câbles d'antenne (2) 2 vis

3 carte sans fil 4 logement de carte sans fil

Remise en place de la carte sans fil

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

PRÉCAUTION : Pour éviter d'endommager la carte sans fil, ne placez aucun câble sous cette dernière.

1 Alignez l'encoche de la carte sans fil avec la languette du logement de carte sans fil.
2 Insérez la carte sans fil en l'inclinant dans son logement situé sur la carte système.
3 Appuyez sur l'autre extrémité de la carte sans fil et remettez en place la vis qui la fixe à la carte système.
4 Connectez les câbles d'antenne à la carte sans fil.

Le tableau suivant indique les couleurs du câble d'antenne correspondant à la carte sans fil prise en charge par votre ordinateur.

Connecteurs sur la carte sans fil Couleur des câbles d'antenne

Auxiliaire (triangle noir) Noir

Étapes finales

1 Remettez en place la protection de la carte système.
2 Remettez en place le capot arrière.
3 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait du dissipateur thermique

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

AVERTISSEMENT : Le dissipateur de chaleur peut chauffer lorsque le système est en cours d'utilisation. Laissez-le refroidir avant de le manipuler.

PRÉCAUTION : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur sur le dissipateur de chaleur. La graisse de la peau peut réduire les capacités de transfert de chaleur de la graisse thermique.

Prérequis

REMARQUE : Le dissipateur de chaleur peut avoir un aspect différent sur votre ordinateur en fonction de la configuration que vous avez commandée.

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Retirez la protection de la carte système.

Procédure

1 Retirez la vis qui fixe le dissipateur de chaleur à la base du panneau d'écran.
2 Dans l'ordre séquentiel (indiqué sur le dissipateur de chaleur), desserrez les vis imperdables de fixation du dissipateur à la carte système.

3 Soulevez le dissipateur de chaleur pour le retirer de la carte système.

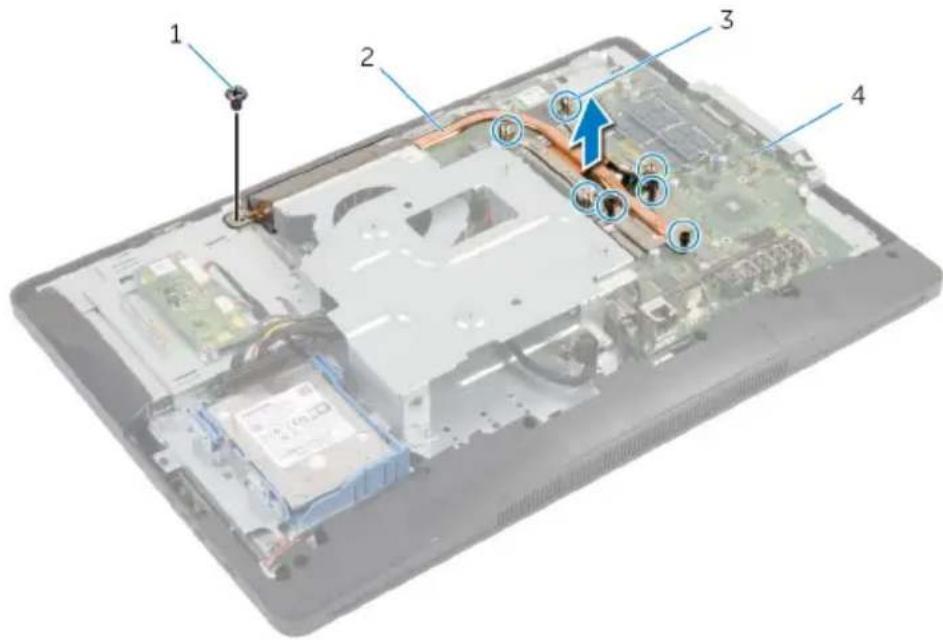

1 vis 2 Dissipateur de chaleur

3 vis imperdables (7) 4 carte système

Remise en place du dissipateur de chaleur

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

PRÉCAUTION : Si vous n'alignez pas correctement le dissipateur de chaleur, la carte système et le processeur risquent d'être endommagés.

REMARQUE : Il est possible de réutiliser la graisse thermique d'origine si la carte système et le ventilateur d'origine sont réinstallés ensemble. Si la carte système ou le ventilateur est remis en place utilisez le patin de refroidissement fourni dans le kit afin de vous assurer de la conductivité thermique.

Procédure

1 Enlevez la graisse thermique qui se trouve au fond du dissipateur de chaleur et réappliquez-la.
2 Alignez les vis imperdables du dissipateur de chaleur sur les trous situés sur la carte système.
3 Dans l'ordre séquentiel (indiqué sur le dissipateur de chaleur), serrez les vis imperdables de fixation du dissipateur à la carte système.
4 Remettez en place la vis qui maintient le dissipateur de chaleur sur la base du panneau d'écran.

Étapes finales

1 Remettez en place la protection de la carte système.
2 Remettez en place le capot arrière.
3 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait de la pile bouton

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

PRÉCAUTION : Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux paramètres par défaut. Il est donc recommandé de prendre note de vos paramètres BIOS avant de retirer la pile bouton.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Retirez la protection de la carte système.
4 Retirez le dissipateur thermique.

Procédure

1 Repérez le support de la pile sur la carte système.
2 À l'aide de la languette sur le cache de protection, soulevez le cache pour le retirer de la pile bouton.

3 À l'aide d'une pointe en plastique, faites délicatement levier sur la pile bouton pour la sortir de son support situé sur la carte système.

3 pointe en plastique 4 pile bouton

Remise en place de la pile bouton

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Avec le côté positif vers le haut, insérez la nouvelle pile bouton (CR2032) dans le support de la pile et enclenchez-la en place.
2 Enclenchez le cache de protection de la pile bouton.

Étapes finales

1 Remettez en place le dissipateur thermique.
2 Remettez en place la protection de la carte système.
3 Remettez en place le capot arrière.
4 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait des haut-parleurs

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Retirez la protection de la carte système.
4 Retirez le cache des haut-parleurs.

Procédure

1 Débranchez le câble du haut-parleur de la carte système.
2 Après avoir noté l'acheminement du câble de haut-parleur, sortez ce câble de ses guides sur la base du panneau d'écran.
3 Retirez les vis qui fixent les hauts-parleurs au cadre d'écran.

4 Soulevez les haut-parleurs avec le câble pour les dégager du cadre de l'écran.

1 câble du haut-parleur 2 Vis (4)

3 haut-parleurs (2) 4 le cadre d'écran

Remise en place des haut- parleurs

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Alignez les trous de vis sur les haut-parleurs avec ceux du cadre de l'écran.
2 Remettez en place les vis qui fixent les haut-parleurs au cadre de l'écran.
3 Acheminez le câble des haut-parleurs dans les guides d'acheminement situés sur la base du panneau d'écran.
4 Connectez le câble du haut-parleur à la carte système.

Étapes finales

1 Remettez en place le capot du haut-parleur.
2 Remettez en place la protection de la carte système.
3 Remettez en place le capot arrière.
4 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait du ventilateur

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Retirez la protection de la carte système.
4 Retirez le support de montage VESA.

Procédure

1 Déconnectez le câble du ventilateur de la carte système.
2 Retirez les vis de fixation du ventilateur à la base du panneau d'écran.

3 Soulevez le ventilateur et son câble pour les retirer de la base du panneau d'écran.

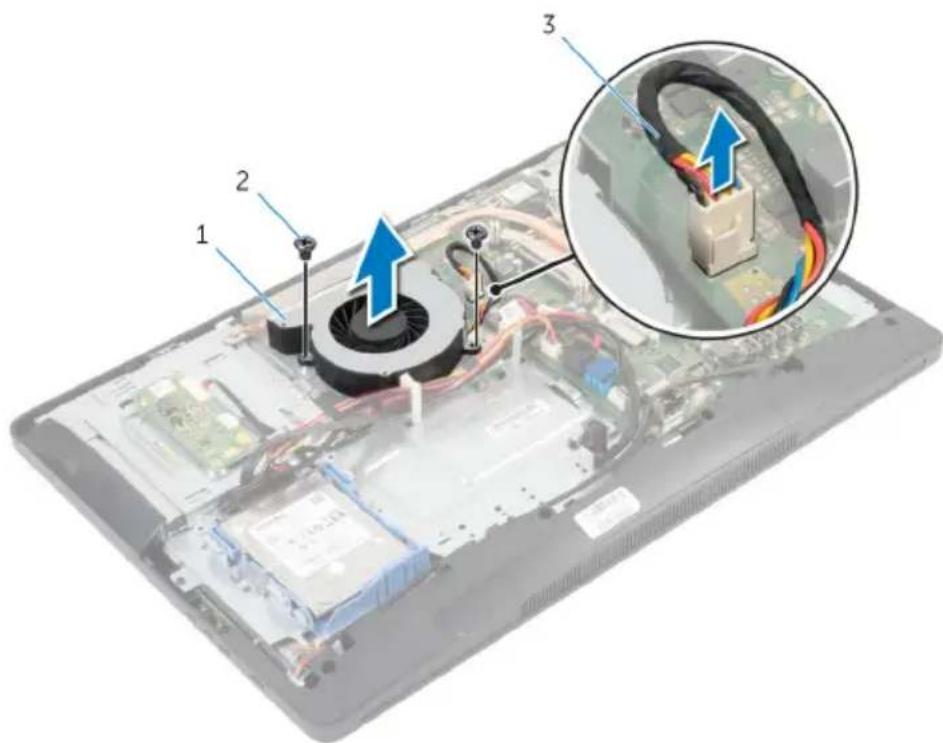

1 le ventilateur 2 vis (2)

3 câble du ventilateur

Remise en place du ventilateur

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Alignez les trous de vis du ventilateur avec ceux de la base du panneau d'écran.
2 Remettez en place les vis qui fixent le ventilateur à la base du panneau d'écran.
3 Connectez le câble du ventilateur à la carte système.

Étapes finales

1 Remettez en place le support de montage VESA.
2 Remettez en place la protection de la carte système.
3 Remettez en place le capot arrière.
4 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Retrait de la carte système

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

REMARQUE : Le numéro de série de votre ordinateur se trouve sur la carte système. Vous devez entrer le numéro de série (Service Tag) dans le programme de configuration du système après avoir remplacé la carte système.

REMARQUE : Le remplacement de la carte système supprime les modifications que vous avez apportées au BIOS à l'aide du programme de configuration du système. Vous devez apporter les modifications souhaitées de nouveau après avoir remplacé la carte système.

REMARQUE : Avant de déconnecter les câbles de la carte système, notez l'emplacement des connecteurs pour pouvoir les reconnecter correctement après la remise en place de la carte système.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Retirez la protection de la carte système.
4 Retirez le support de montage VESA.
5 Retirez le ou les modules de mémoire.
6 Retirez la carte sans fil.
7 Retirez le dissipateur thermique.

Procédure

1 Soulevez le loquet du connecteur et débranchez le câble de l'écran de la carte système.

2 Déconnectez le câble de ventilateur, le câble du port de l'adaptateur d'alimentation, le câble de la carte convertisseur, le câble de données et d'alimentation du disque dur et du lecteur optique, le câble du lecteur optique, le câble du disque dur, le câble de la carte des boutons de commande, le câble de la carte de commande tactile (en option), le câble des haut-parleurs et le câble de la caméra de la carte système.

Pour plus d'informations, voir Composants de la carte système.

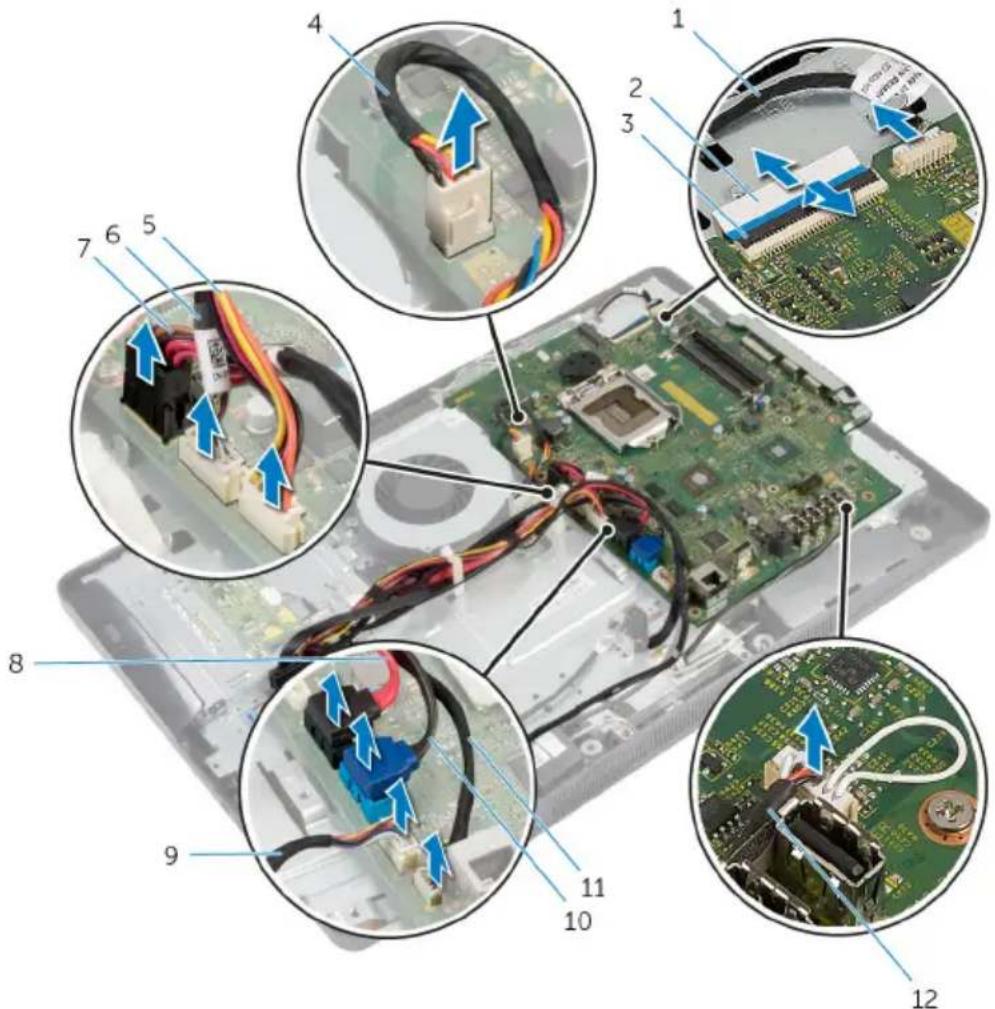

1 Câble de la caméra 2 câble d'écran

3 loquet de connecteur 4 câble du ventilateur

5 câble d'alimentation du disque dur et du lecteur optique

6 câble de la carte convertisseur

7 câble du port d'adaptateur d'alimentation

8 câble du lecteur optique

9 câble de la carte des boutons de commande

10 câble du disque dur

11 câble de la carte de commande tactile (en option)

12 câble du haut-parleur

3 Retirez les vis qui fixent la carte système à la base du panneau de l'écran.

4 Soulevez la carte système en l'inclinant et dégagez ses ports de la languette sur la base du panneau d'écran.

Remise en place de la carte système

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

REMARQUE : Le numéro de série de votre ordinateur se trouve sur la carte système. Vous devez entrer le numéro de série (Service Tag) dans le programme de configuration du système après avoir remplacé la carte système.

Procédure

1 Faites glisser les ports de la carte système sur les fentes situées sur la base du panneau d'écran et alignez les trous de vis de la carte système avec ceux de la base du panneau d'écran.
2 Remettez en place les vis qui fixent la carte système à la base du panneau d'écran.
3 Connectez le câble de ventilateur, le câble du port de l'adaptateur d'alimentation, le câble de la carte convertisseur, le câble de données et d'alimentation du disque dur et du lecteur optique, le câble du lecteur optique, le câble du disque dur, le câble de la carte des boutons de commande, le câble de la carte de commande tactile (en option), le câble des haut-parleurs et le câble de la caméra à la carte système. Pour plus d'informations, voir Composants de la carte système.

4 Faites glisser le câble de l'écran dans le connecteur situé sur la carte système et appuyez sur le loquet du connecteur pour fixer le câble.

Étapes finales

1 Remettez en place le dissipateur thermique.
2 Remettez en place la carte sans fil.
3 Remettez en place le ou les modules de mémoire.
4 Remettez en place le support de montage VESA.

5 Remettez en place la protection de la carte système.
6 Remettez en place le capot arrière.
7 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Prérequis

1 Suivez les procédures de l'étape 1 à l'étape 5 de la section « Retrait de l'assemblage de socle ».
2 Retirez le capot arrière.
3 Suivez les procédures de l'étape 1 et l'étape 2 de la section « Retrait du lecteur optique ».
4 Retirez la protection de la carte système.
5 Retirez le support de montage VESA.

Procédure

1 Débranchez le câble de la caméra de la carte système et retirez le câble de la caméra de ses guides d'acheminement sur la base du panneau d'écran.
2 Débranchez le câble de haut-parleur de la carte système et retirez-le de ses guides d'acheminement sur la base du panneau d'écran.
3 Débranchez le câble de la carte des boutons de commande de la carte de sa carte.

4 Débranchez le câble de la carte convertisseur du panneau d'écran.

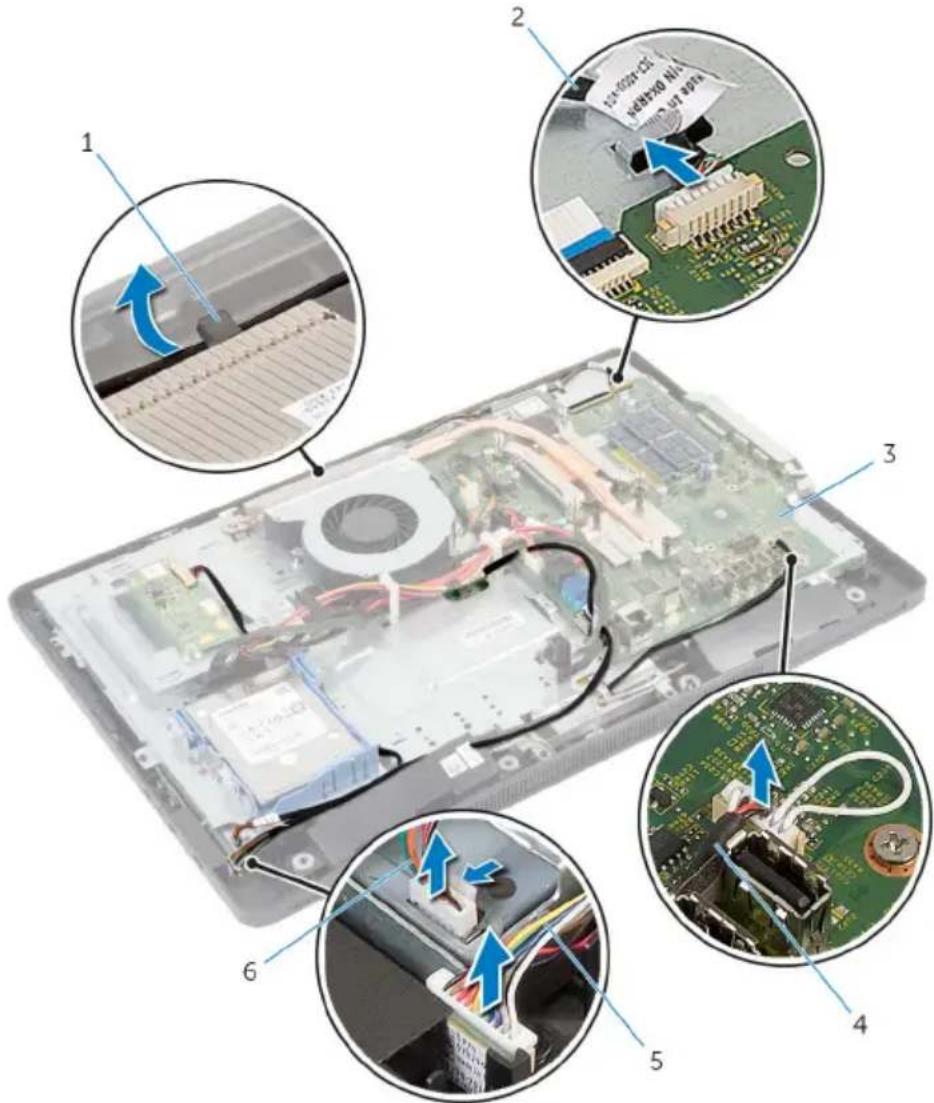

1 guide d'acheminement 2 Câble de la caméra

3 carte système 4 câble du haut-parleur

5 câble de la carte des boutons de commande

6 câble de la carte convertisseur

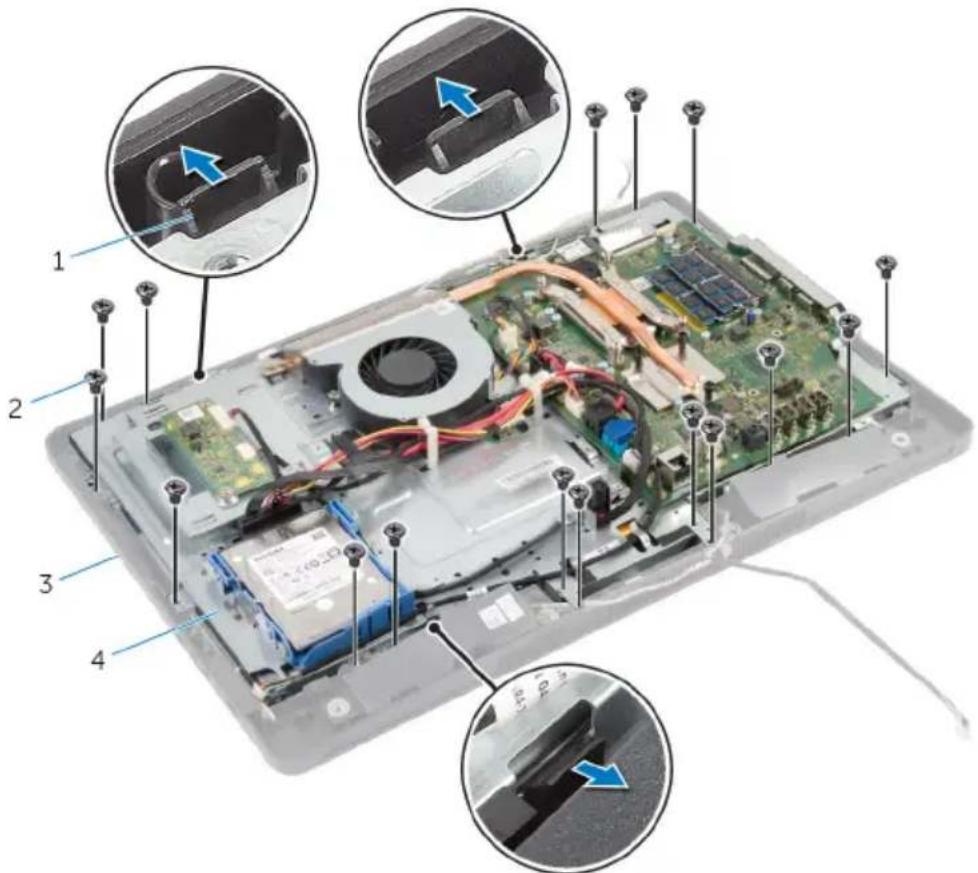

5 Retirez les vis qui fixent la base du panneau d'écran au cadre de l'écran.

6 Appuyez sur les languettes de fixation de la base du panneau d'écran au cadre de l'écran.

3 le cadre d'écran 4 base du panneau d'écran

7 Notez l'acheminement du câble de la carte de commande tactile (en option) et celui du câble d'écran.

8 Déconnectez le câble de la carte de commande tactile (en option) de la carte système.

9 Soulevez le loquet du connecteur et débranchez le câble de l'écran de la carte système.

10 Dégagez le câble de la carte de commande tactile (en option) et le câble d'écran des guides d'acheminement situés sur la base du panneau d'écran.

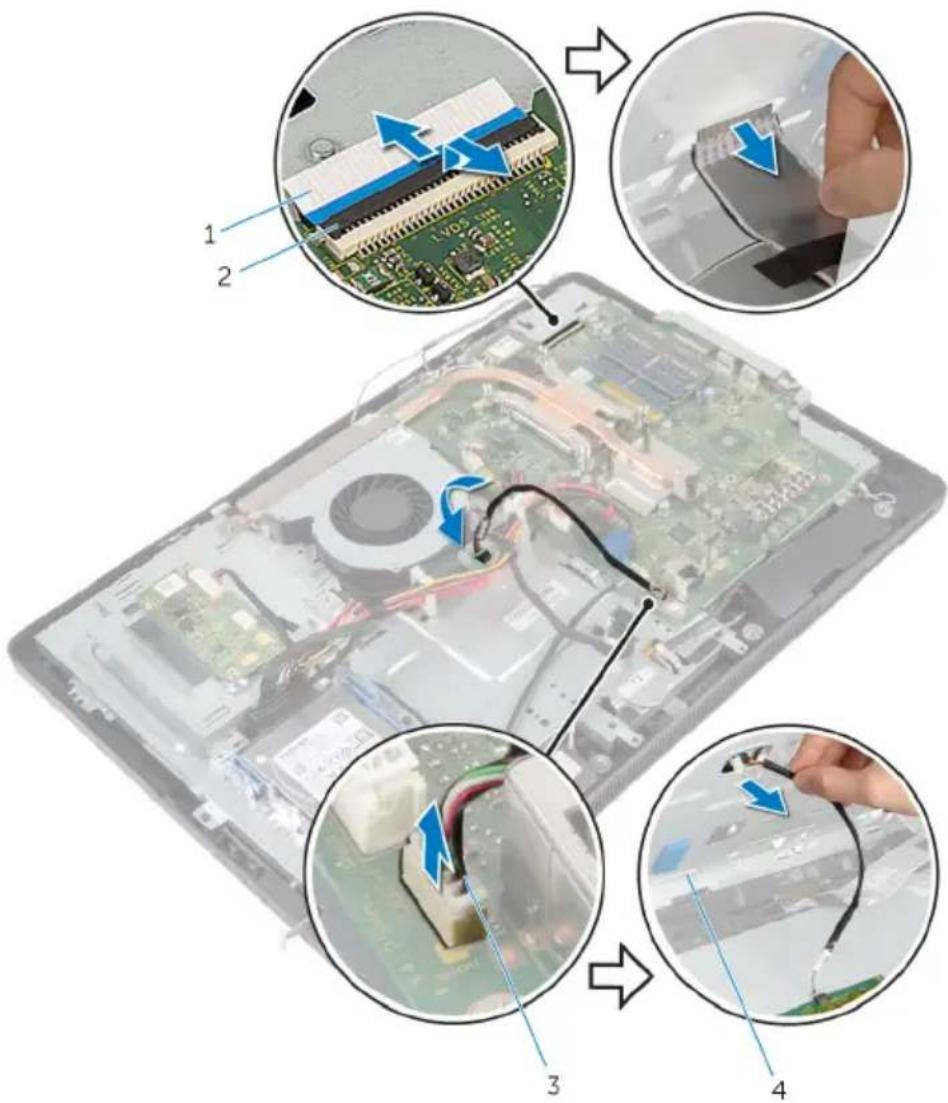

1 câble d'écran 2 loquet de connecteur

3 câble de la carte de commande tactile (en option)

4 base du panneau d'écran

11 Soulevez la base du panneau d'écran pour la retirer du panneau d'écran, puis placez-la sur une surface propre et plane.

1 base du panneau d'écran

12 Retirez les vis de fixation de l'ensemble caméra du cadre de l'écran.

13 Avec précaution, soulevez la caméra et retournez-la.

1 le cadre d'écran 2 ensemble caméra 3 vis (2)

14 Débranchez le câble de la caméra de l'ensemble caméra.
15 Retirez la vis de fixation de la caméra sur le support de caméra.
16 Soulevez la caméra en l'inclinant, puis retirez-la du dessous de la languette du support de caméra.

1 vis 2 support de caméra 3 webcam 4 Patte 5 Câble de la caméra

Remise en place de la caméra

AVERTISSEMENT : Avant d'intervenir à l'intérieur de votre ordinateur, lisez les consignes de sécurité fournies avec l'ordinateur et suivez les étapes de la section Avant d'intervenir à l'intérieur de votre ordinateur. Après une intervention à l'intérieur de votre ordinateur, suivez les instructions de la section Après intervention à l'intérieur de l'ordinateur. Pour plus de pratiques d'excellence en matière de sécurité, voir la page d'accueil de conformité à la réglementation en vigueur à l'adresse suivante : dell.com/regulatory_compliance.

Procédure

1 Faites glisser la caméra sous la languette de son support, puis alignez le trou de vis de la caméra avec celui de son support.
2 Retirez la vis de fixation de la caméra à son support.
3 Connectez le câble de la caméra à cette dernière.
4 Retournez l'assemblage de caméra, puis alignez les trous de vis de l'assemblage de caméra avec ceux du cadre d'écran.
5 Retirez les vis de fixation de l'ensemble caméra au cadre de l'écran.
6 Insérez le câble de la carte de commande tactile (en option) et le câble d'écran dans les fentes situées dans la base du panneau d'écran.
7 Alignez les trous de vis sur la base du panneau d'écran avec ceux du cadre de l'écran et enclenchez la base du panneau d'écran en place.

PRÉCAUTION : Vérifiez qu'aucun câble n'est placé sous le panneau d'écran.

8 Remettez en place les vis qui fixent le panneau d'écran au cadre de l'écran.

9 Déconnectez le câble de la carte convertisseur du panneau d'écran.

10 Branchez le câble de la carte des boutons de commande sur sa carte.

11 Acheminez le câble de la carte de commande tactile (en option) et connectez-le à la carte système.

12 Acheminez le câble du haut-parleur à travers les guides d'acheminement sur la base du panneau d'écran et connectez-le à la carte système.

13 Acheminez le câble de la caméra à travers les guides d'acheminement sur la base du panneau d'écran et connectez-le à la carte système.

14 Insérez le câble de l'écran dans son connecteur sur la carte système, puis appuyez sur le loquet du connecteur pour fixer le câble.

Étapes finales

1 Remettez en place le support de montage VESA.
2 Remettez en place la protection de la carte système.
3 Suivez les procédures de l'étape 4 à l'étape 5 de la section « Remise en place du lecteur optique ».
4 Remettez en place le capot arrière.
5 Suivez les procédures de l'étape 3 à l'étape 5 de la section « Remise en place de l'assemblage de socle ».

Un flash (mise à jour) du BIOS peut être nécessaire en cas de disponibilité d'une nouvelle version ou après remplacement de la carte système.

1 Mettez l'ordinateur sous tension.
2 Rendez-vous sur dell.com/support.
3 Si vous disposez du numéro de série de votre ordinateur, entrez ce numéro et cliquez sur Submit (Envoyer).

Si vous ne disposez pas de ce numéro, cliquez sur Identifier mon produit pour permettre la détection automatique du numéro de série de votre ordinateur.

REMARQUE : S'il s'avère impossible de détecter automatiquement le numéro de série, sélectionnez votre produit dans les catégories de produits.

4 Cliquez sur Pilotes et téléchargements.
5 Cliquez sur Afficher tous les pilotes.
6 Dans la liste déroulante Operating System (Système d'exploitation), sélectionnez le système d'exploitation installé sur votre ordinateur.
7 Cliquez sur BIOS.
8 Cliquez sur Download File (Télécharger le fichier) pour télécharger la dernière version du BIOS de votre ordinateur.
9 Dans la page suivante, sélectionnez Single-file download (Télécharger un seul fichier) et cliquez sur Continue (Continuer).
10 Enregistrez le fichier et, lorsque le téléchargement est terminé, allez dans le dossier où vous avez enregistré le fichier de mise à jour du BIOS.
11 Cliquez deux fois sur ce fichier et laissez-vous guider par les instructions qui s'affichent.

Obtenir de l'aide et contacter Dell

Ressources d'aide en libre-service

Vous pouvez obtenir des informations et de l'aide sur les produits et services Dell en utilisant ces ressources en ligne et en libre-service :

Informations sur l'aide en libre-service	Aide en libre service
Accès à l'aide de Windows	Windows 8 - Ouvrez l'icône Rechercher, tapez Aide et support dans la zone de recherche et appuyez sur. Windows 7 - Cliquez sur Démarrer → Aide et support.
Informations sur les produits et services Dell	Voir dell.com
Informations de dépannage, manuels utilisateur, instructions sur l'installation, caractéristiques des produits, blogs d'aide technique, pilotes, mises à jour logicielles, etc.	Consultez le site dell.com/support
Informations sur Microsoft Windows 8	Consultez le site dell.com/windows8
Informations sur Microsoft Windows 7	Cliquez sur Démarrer → Tous les programmes → Dell Aide Documentation
Pour en savoir plus sur votre système d'exploitation, la configuration et l'utilisation de votre ordinateur, la sauvegarde des données, etc.	Voir Me and My Dell (Mon Dell et moi) sur le site dell.com/support/manuals.

Contacter Dell

Pour contacter Dell pour des questions commerciales, de support technique ou de service à la clientèle, consultez le site dell.com/contactdell.

REMARQUE : Les disponibilités variant selon le pays, certains services peuvent être indisponibles dans votre pays.

REMARQUE : Si vous ne disposez pas d'une connexion Internet, les informations de contact figurent sur votre facture d'achat, le borderau de colisage, la facture ou le catalogue des produits Dell.
