MODE D'EMPLOI SOUNDTOUCH SA-5 BOSE
Consultez attentivement cette notice d'utilisation et conservez-la pour toute referrer ultérieure.
Tous les produits Bose doivent etre utilisés en respectant les reglementations locales et nationales.
Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral prévent l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.
Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur le système, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'installation.
AVERTISSEMENTS :
- Pour limiter les risques d'incendie ou d'électrocution, n'exposez pas l'appareil à la pluie ou à l'humidité.
- N'exposez pas cet apparéil aux éclaboussures de liquides. Ne place pas d'objets replis de liquide, tels que des vases, sur ou à proximité de l' apparéil. Comme avec tout apparéil électronique, veillez à ne pas renverser de liquides sur une partiequelconque de l' apparéil. Les liquides peuvent provoquer des pannes et/ou un risque d'incendie.
- Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.
AVERTISSEMENT : certaines pieces present un risque de suffocation. Ne les laissez pas à la portée des enfants de moins de 3 ans.
Ce symbole signifie que le produit ne doit pas ete jeted avec les dechets menagers, mais doit etre depose dans un centre de collecte approprié pour recyclage. Une mise au rebut et un recyclage adequats permectent de proteger les ressources naturelles, la santhe humaine et l'environnement. Pour plus d'informations sur I'elimination et le recyclage de ce produit, contactez notre mairie, voitre service de ramassage des ordures ou le magasin ou vous avez achete ce produit.
ATTENTION :
- Ce produit doit être utilisé à l'intérieur. Il n'a pas été créé ni testé pour une utilisation en extérieur, dans des vehicules ou sur des bateaux.
- N'apportez aucune modification au système ou aux accessoires. Toute modification non autorisée peut comprometerrevoisecurite,le respect desreglementations et les performances.
REMARQUES :
- Lorsque la fiche d'alimentation ou la prise multiple est utilisée comme dispositif de débranchement de l'appareil, elle doit rester facilement accessible.
- L'étiquette d'identification du produit est située au-dessous de l'appareil.
- Consultez la reglementation locale pour connaître le type de câblage correct pour votre application.
- Toute modification non autorisée expressément par Bose Corporation est susceptible d'annuler le droit de l'utilisateur àmettre en œuvre cet apparéil.
- Ce produit doit être utilisé dans une plage de températures de 0^ à 40^ .
Instructions importantes relatives à la sécurité
- Lisez attentivement ces instructions.
- Conserveces instructions.
- Respectez tous les averissements.
- Suivez toutes les instructions.
- N'utilisez pas cet apparéil à proximité d'eau ou d'une source d'humidité.
- Utilisez uniquement un chiffon sec pour le nettoyage.
- Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
- N'installez pas cet apparéil à proximé d'une qualconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre apparéil (notamment les amplificateurs) produit de la chaleur.
- Protégez le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l'appareil.
- Utilisez uniquement les accessoires spécifiés par le fabricant.
- Débranchez cet apparéil pendant les orages ou au cours des longues périodes de non'utilisation.
- Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de chaque façon que ce soit (endommagement du cordon d'alimentation ou de la fiche électrique, renversement d'un liquide ou de tout objet sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.).
Àutiliseruniquement dans des zones dont l'altitude est inférieure à 2000 m.
Informations importantes sur la conformité pour les États-Unis et le Canada
- Cet apparéil est conforme à la partie 15 de la réglementation de la FCC et au(x) standard(s) RSS exempôt(s) de licence d'Industrie Canada. L'utilisation de cet apparéil est soumise aux conditions suivantes : (1) cet apparéil ne doit pas provoquer d'interférences et (2) cet apparéil doit tolérer les interférences externes, y compris celles susceptibles de provoquer un dysfonctionnement de cet apparéil.
- Cet apparéil est conforme aux réglementations de la FCC et d'Industrie Canada relatives aux limites d'exposition aux rayonnements électromagnétiques en environnement non contrôle. Cet apparéil doit être installé et utilisé une distance minimale de 20 cm (8 pouces) entre le corps rayonnant et votre corps. Il ne doit pas être place à côte de, ni utilisé en konjction avec, un autre émetteur radio ou son antennae.
CANICES-3B/NMB-3B
Ce produit de classe B est conforme aux specifications de la réglementation ICES-003 du Canada.
Bose Corporation déclare que ce produit est conforme aux criteres essentiels et autres dispositions de la Directive 1999/5/CE et des autres directives européennes applicables. L'attestation complète de conformité est disponible à l'adresse www.Bose.com/compliance
Informations sur les produits générateurs de bruit électricque
cet apparéil a fait l'objet de tests provenant sa conformité aux limites imposées aux apparéils numériques de classe B, conformément à la partie 15 des règlementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentière. Cet apparéil générale, utilise et est susceptible d'émettre de l'énergie à des fréquences radio. À ce titre, s'il n'est pas installé ou utilisé conformément aux instructions, il est susceptible de perturber les communications radio. Cependant, il n'est nullement garantie que de telles perturbations ne se produit pas dans une installation donnée. Si cet apparéil perturbe effectivement la réception de la radio ou de la télévision (ce qui peut être vérifié en allumant et en éteignant l' apparéil), vous étés invite à tenter de remédier au problème en prénant une ou plusieurs des mesures ci-dessous :
- Réorientez ou déplacez l'antenne de réception.
- Augmentez la distance séparant le matériel du récepteur.
- Connectez l'appareil à une prise reliée à un circuit différent de celui auquel est connecté le récepteur.
- Consultez votre revendeur ou un technician radio/TV experimenté pour obtenir de l'aide.
Lorsqu'il est utilisé dans la bande 5 150 à 5 250 MHz, cet apparéil est destiné à une utilisation en interieur afin de réduire les interférences potentiellement nuisibles avec les systèmes satellites mobiles qui partagent le même canal.
Date de fabrication: le premier chiffre en caractères gras dans le numéro de série indique l'année de fabrication ; « 5 » correspond à 2005 ou à 2015.
Importateur pour la Chine : Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, Chine (Shanghai) Pilot Free Trade Zone.
Importateur pour l'UE : Bose GP, Castleblayney Road, Carrickmacross, County Monaghan, Irlande.
Importateur pour Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan.
| Noms et quantités des substances ou éléments toxiques ou dangereux | ||||||
| Substances ou éléments toxiques ou dangereux | ||||||
| Nom | Plomb(Pb) | Mercure(Hg) | Cadmium(Cd) | Chromehexavalent(CR(VI)) | Biphénylepolybromé(PBB) | Éther de diphénylepolybromé (PBDE) |
| Cartes de circuitsimprimés | X | O | O | O | O | O |
| Pièces métalliques | X | O | O | O | O | O |
| Pièces en plastique | O | O | O | O | O | O |
| Enceintes | X | O | O | O | O | O |
| Câbles | X | O | O | O | O | O |
| Les données de ce tableau sont conformes aux dispositions de la norme SJ/T 11364.O : indicate que la quantité de cette substance toxique ou dangereuse contene dans tous les composants homogènes de cette pièce est inférieure à la limite définie dans GB/T 26572. | ||||||
| X : indicate que la quantité de cette substance toxique ou dangereuse contene dans au moins undes composants homogènes de cette pièce est supérieure à la limite définie dans GB/T 26572 | ||||||
Renseignements à noter et conserver
Le modele et le numero de série sont indiqués à la base de l'appareil.
Nombre de série :
Modèle :
Date d'achat :
Nous vous conseillons de conserver votre reçu avec cette notice d'utilisation.
App Store est une marque de service d'Apple Inc.
Amazon, Kindle et Fire sont des marques de commerce d'Amazon, Inc. ou de ses filiales.
Android et Google Play sont des marques de commerce de Google, Inc.
La marque et le logo Bluetooth® sont des marques déposées de Bluetooth SIG, Inc., et leur'utilisation par Bose Corporation fait l'objet d'un accord de licence
iHeartRADIO
iHeartRadio est une marque déposée d'iHeartMedia, Inc.
Ce produit est protégé par certains droits de propriété intellectuelle de Microsoft. L'utilisation ou la distribution de cette technologie en dehors de ce produit est interdite sans une licence de Microsoft.
iTunes est une marque de commerce d'Apple Inc., aux États-Unis et dans d'autres pays.
Ce produit incorpore le logiciel Spotify, qui fait l'objet des licences fierces indiquées sur la page suivante: www.spotify.com/connect/third-party-licenses.
Spotify est une marque déposée de Spotify AB.
SoundTouch et le design « wireless note » sont des marques de commerce de Bose Corporation aux États-Unis et dans d'autres pays.
Wi-Fi est une marque déposée de Wi-Fi Alliance.
Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.
© 2015 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.
SoundTouch®
À propos de votre amplificateur SA-5 SoundTouch® 8
Avantages du système 8
Fonctions matérielles 8
Installation du système
Déballage du système 9
Installation de l'amplificateur 10
Instructions d'installation 10
Recommendations concerning les cables d'enceinte 10
Positionnement des enceintes 10
Raccordement des enceintes à l'amplificateur 11
Raccordement d'une paire d'enceintes 11

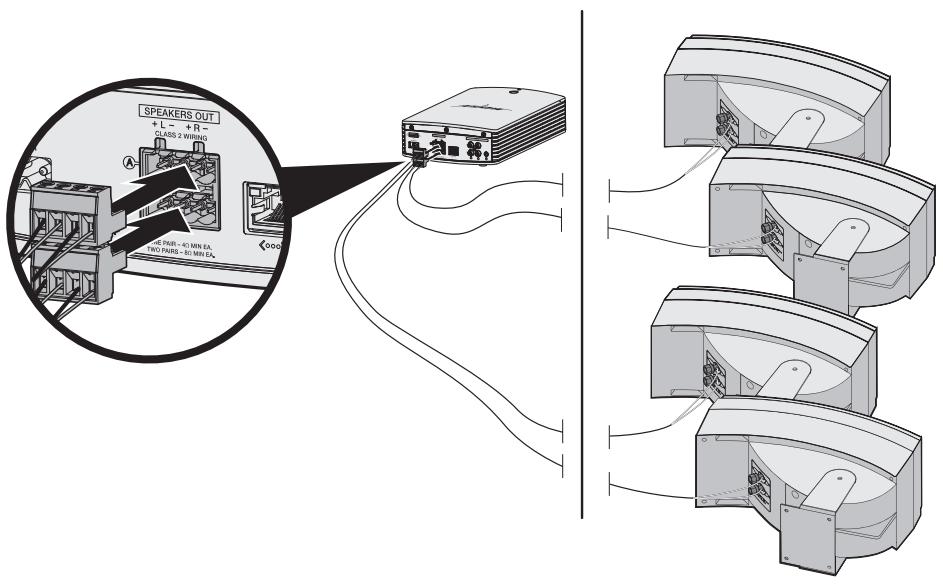

Raccordement de deux paires d'enceintes 13

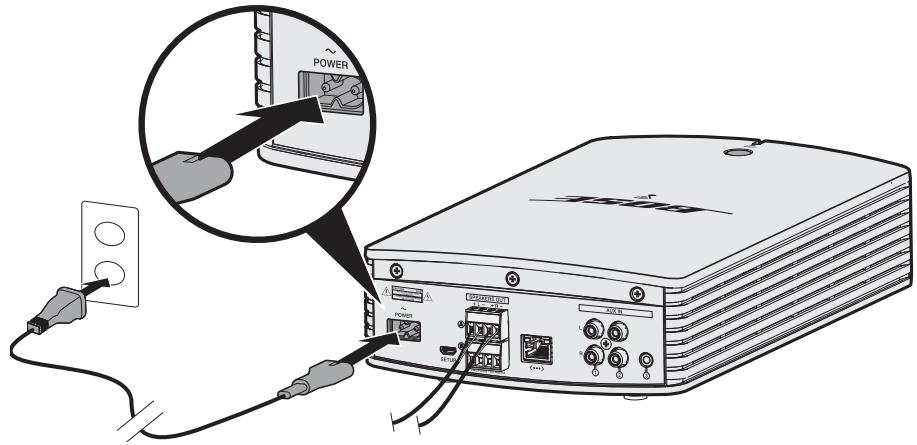

Raccordement à l'alimentation électrique. 14
Installation de SoundTouch®
Ajout du système à vous réseau Wi-Fi 15
Téléchargement et installation de l'application SoundTouch 15
Connexion du systeme à votre réseau Wi-Fi 15
Ajout du système à un compte SoundTouch® existant 16
Connexion du systeme à un nouveau réseau 16
Utilisation du système
Utilisation de l'application SoundTouch 17
Technologie sans fil Bluetooth® 17
Pourobtenirde l'aide 17
Contrôle du système à partir d'un autre smartphone, d'une autre
tablette ou d'un autre ordinateur 17

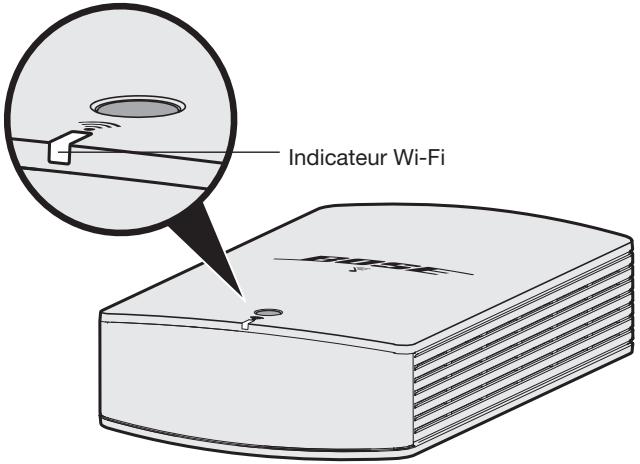

Significations duvoyant Wi-Fi 18
Création de vos préselections
Principe de fonctionnement des présélections 19
Points important 19
Écoute d'une préselection 19
Définition d'une préselection 19
Entretien

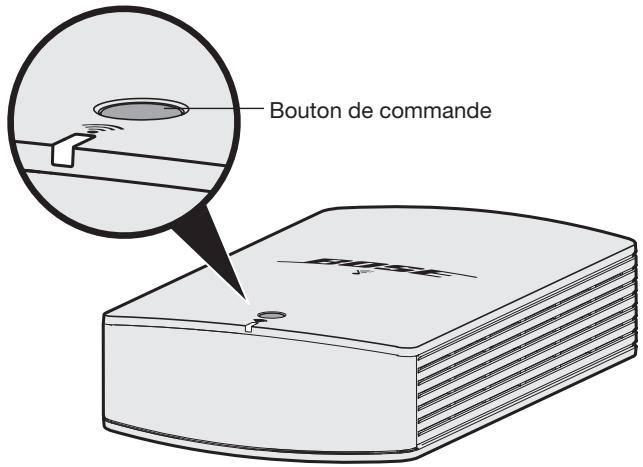

Désactivation de la fonctionnalité Wi-Fi 20
Réactivation de la fonctionnalité Wi-Fi 20
Réinitialisation du système 20
Résolution des problèmes 21
Protection contre les surcharges 22
Nettoyage 22
Service client 22
Garantie limitée 23
Caracteristiques techniques 23

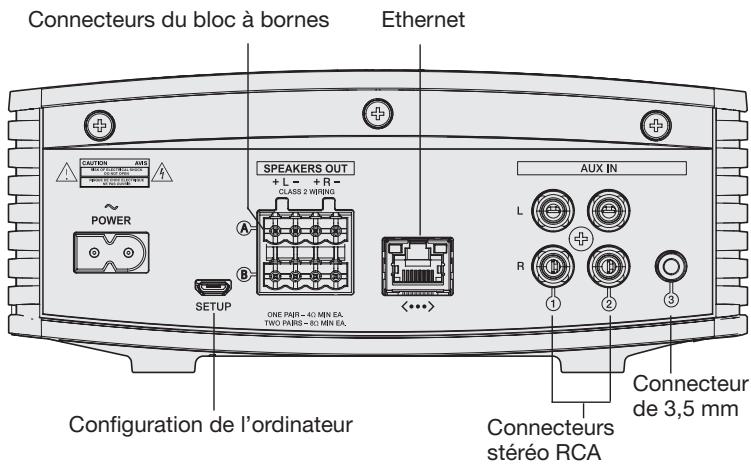

Annexe A : Panneau de connecteurs
Connecteurs 24
Annexe B : Instructions de montage mural
Spcification des accessoires de montage 25

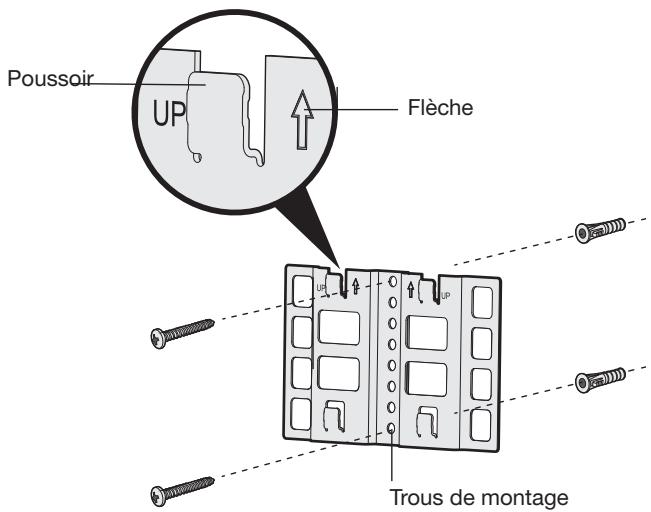

Installation du support au mur 26

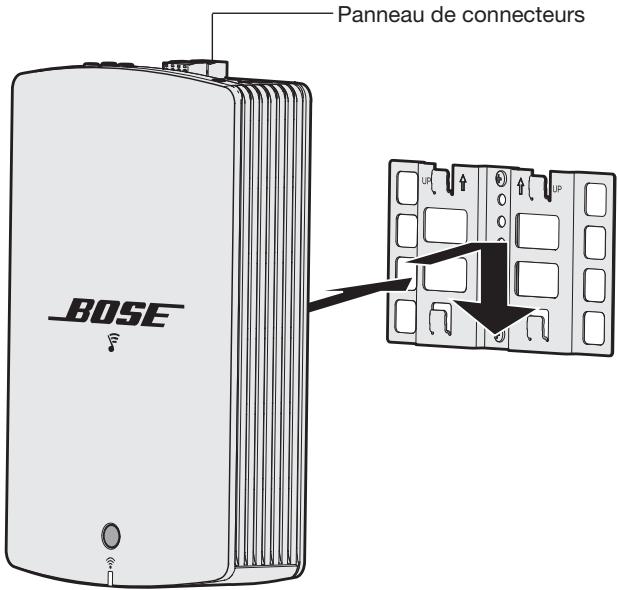

Fixation de I'amplificateur au support de montage 27
Annexe C : Utilisation d'un ordinateur pour la configuration
Informations importantes relatives à la configuration 28
Utilisation d'un ordinateur de bureau pour la configuration 28
Configuration du système à l'aide d'un ordinateur 28
À propos de votre amplificateur SA-5 SoundTouch®
Votre amplificateur SoundTouch® constitue un moyen élégant de produit un son ample et d'excellente qualité dans toutes les pieces de votre logement ou à l'extérieur, via une liaison sans fil utilisant votre réseau Wi-Fi®. SoundTouch® permet de diffuser les stations radio et les services musicaux sur Internet, ainsi que la bibliothèque musicale enregistrée sur votre ordinateur.
Si vous disposez d'un réseau Wi-Fi, vous voilà prét à écouter votre musique préféérée dans n'importe chaque piece.
Avantages du système
- Accès sans fil aux stations radio et services musicaux sur Internet, ainsi qu'à la bibliothèque musicale enregistrée sur votre ordinateur.
- Accès rapide à votre musique favorite grâce à vos propres préseLECTIONs.
- Configuration sans fil à l'aide de votre smartphone ou tablette.
- Utilisation de votre réseau Wi-Fi existant.
- Diffusion de musique sur des appareils compatibles BluetoothBluetooth®.
- Application gratuite SoundTouch® pour votre ordinateur, smartphone ou tablette.
- Il suffit d'ajouter des composants supplémentaires à tout moment pour pouvoir écouter votre musique dans davantage de pieces.
- Vaste gamme de systèmes audio Bose® permettant de désir la solution la mêux adaptée à chaque piece.
Fonctions matérielles
- Vous pouvez raccarder cet apparéil aux enceintes intérieures ou extérieures de votrechioix pour profiter à tout moment d'un son puissant chez vous (l'amplificateur doit rester au sec à l'intérieur).
- La technologie déposée de traitement des signaux numériques de Bose® ajusté automatiquement l'équilibre tonal afin d'offrir des basses riches et puissantes à pratiquement tous les niveaux d'écoute.
- Le connecteur Ethernet permet d'acceder à votre réseau filaire.
- Deux connecteurs vous permettent de raccorder jusqu'à deux paires d'enceintes.
- Trois connecteurs AUX IN vous permettent d'utiliser des lecteurs multimédias.
Application SoundTouch®
- Configurez et contrôlez votre système à partir de votre smartphone, tablette ou ordinateur.
- Utilisez l'application SoundTouch® pour personneliser facilement vos présections en fonction de votre musique favorite.
- Écoutez la radio Internet, et parcourez les services musicaux et leur bibliothèqueusicale.
- Jumelez, connectez et écoutez le son de vos apparéils Bluetooth.
- Réglez la sortie de l'amplificateur sur Sté reproduction (réglage par défaut) ou sur Mono.
- Renommez les connecteurs AUX IN de façon à faciliter l'identification des péripériques connectés.
- Réglez le niveau de graves du système.
- Configuration du système.
Déballage du système
Déballez les éléments avec précaution et vérifie la présence de tous les composants décrites ci-dessous :
Amplificateur SA-5 SoundTouch®
Support de montage
Matériel de fixation
Câble d'alimentation
Câble USB (pour la configuration par ordinateur uniquement)
Conservez le carton et tous les matériaux d'emballage en cas de transport ultérieur.
ATTENTION: pour éviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.
L'amplificateur est doté du cordon d'alimentation secteur approprié à votre pays. Utilisez uniquement le cordon d'alimentation secteur fourni. Si le cordon d'alimentation ne correspond pas à votre prise électrique, NE LE MODIFIEZ PAS de chaque façon que ce soit. Contactez le service client de Bose pour obtenir de l'aide.
Remarque: si l'un des composants semble endommagé, n'essayez pas de l'utiliser. Contactez immédiatement votre revendeur Bose agrée ou le service client de Bose. Pour ce faire, consultez le guide de démarrage rapide fourni avec votre système.
Installation de l'amplificateur
Placez l'amplificateur sur une surface stable, à proximé d'une prise électrique.
Conseil : pour obtenir les instructions de montage, reportez-vous à la page 25.
Il n'est pas nécessaire qu'il soit proche des enceintes.
| Placement de l'amplificateur | • Placez l'amplificateur sur une étagère ou montez-le sur un mur. • Installez l'amplificateur à l'intérieur, à proximité d'une prise électrique. ATTENTION: • Placez l'amplificateur dans une zone où la température ambiente maximum ne dépasse pas 40°C. • Pour garantir des performances optimes, placez l'amplificateur dans une zone bien ventilée. • NE PLACEZ PAS l'amplificateur dans une zone totalement fermée. Une aération inadéquate risque de diminuier les performances du système. • Placez l'amplificateur en laissant un espace d'aération autour d'au moins 75 mm. • Ne placez pas plusieurs amplificateurs les uns sur les autres. Si vous utilisez plusieurs amplificateurs, placez-les côte-à-côte. |
| Montage mural | • Utilisez le support de montage et les vis fournis (reportez-vous à la page 25). • Montage vertical: fixez l'amplificateur au support en orientant levoyant Wi-Fi® vers le bas et le panneau de connecteurs vers le haut. • Montage horizontal: fixez l'amplificateur au support en orientant le panneau de connecteurs vers la gauche ou vers la droite. • N'installez PAS l'amplificateur au plafond. |
| Raccordement des enceintes | ATTENTION: • Utilisez uniquement des enceintes non amplifiées. NE CONNECTEZ AUCUNE enceinte amplifiée de chaque marque ou modèle que ce soit. Vous risqueriez d'endommager l'appareil. • Une paire d'enceintes nécessite au minimum 4 ohms chacune. • Deux paires d'enceintes nécessitent au minimum 8 ohms chacune. |
Recommendations concernant les câbles d'enceinte
| Longueur maximale | Section |
| 9 m | 0,82 mm² |
| 14 m | 1,3 mm² |
| 21 m | 2,0 mm² |
Positionnement des enceintes
Placez les enceintes à leur position définitive avant de raccorder les cables d'enceinte à l'amplificateur.
Raccordement des enceintes à l' amplificateur
Après avoir positionné vos enceintes, raccordez les cables d'enceinte à l'amplificateur. Voir « Instructions d'installation », page 10.
Les câbles d'enceinte sont constitués de deux fils isolés :
- Raccordez le cable identifié par des stries, des nervues ou une couleur à la borne positive (+).
- Le fil uni se connecte quant à lui à la borne négative (-).
Raccordement d'une paire d'enceintes
Pour raccorder deux paires d'enceintes, reportez-vous à la page 13.
- Vérifiez que l'amplificateur n'est pas branché à la prise électrique.

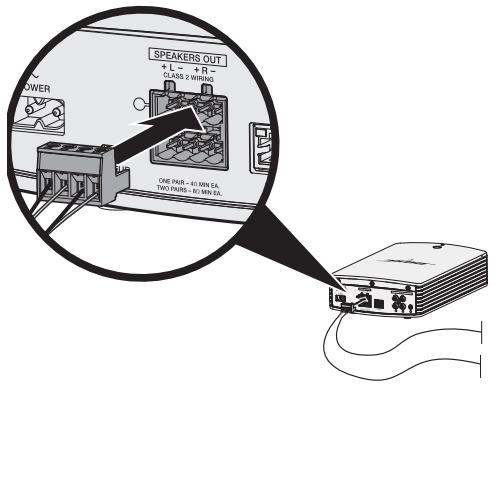

- Retirez l'un des blocs à bornes du connecteur SPEAKERS OUT.

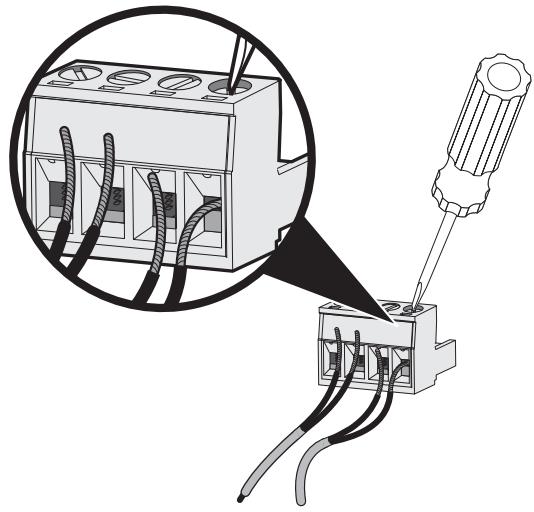

- Raccordez les cables d'enceinte :
A. Insérez le cable marqué de l'enceinte gauche à la borne positive + L et le cable uni à la borne négative L-
B. Insérez le cable marqué de l'enceinte droite à la borne positive + R et le cable uni à la borne négative R-.
- Serrez les vis pour fixer les cables dans les bornes à l'aide d'un petit tournevis à tête plate.
- Replacez le bloc à bornes dans le connecteur SPEAKERS OUT.
- Suivez les instructions du fabricant de vos enceintes non amplifiées pour connecter l'autre extrémité des cables.
Remarque: veillez à raccorder les fils repérés aux bornes positives.
Conseil : utilisez un matériel isolant en silicone, notamment un adhesif résistant aux variations de température (disponible dans les quincailleries) pour protégger les cables raccordés à l'enceinte extérieure.
Raccordement de deux paires d'enceintes
Vouss pouvez raccorder deux paires d'enceintes à l'amplificateur pour obtenir un son plus spacieux et plus puissant, ou pour reproductive le même son dans plusieurs pièces.
Chaque paire d'enceintes nécessite une impédance nominale de 8 ohms minimum.
Suivez les instructions de la section « Raccordement d'une paire d'enceintes », page 11 (en raccordant cette fois-ci deux paires d'enceintes aux bornes):
- Raccordez une paire d'enceintes au bloc à bornes A.
Raccordez la deuxième paire d'enceintes au bloc à bornes B.
Raccordement à l'alimentation électrique
Raccordez le système à la prise secteur après avoir raccordé les cables d'enceinte à l'amplificateur.
- Raccordez le cordon d'alimentation secteur au connecteur POWER du système.
- Branchez l'autre extrémité du cordon à une prise secteur.
Ajout du système à votre réseau Wi-Fi®
Après avoir branché le système au secteur, vous doivent télécharger et installer l'application SoundTouch sur un smartphone ou une tablette connecté(e) à ce réseau. L'application vous guide pour connecter le système au réseau Wi-Fi.
Remarque: si vous ne possédez pas de smartphone ni de tablette, vous pouvez utiliser un ordinateur pour la configuration (reportez-vous à la page 28).
Téléchargement et installation de l'application SoundTouch®
Si c'est la première fois que vous utilisez un système SoundTouch®, vous doivent installer l'application. Sur votre smartphone ou tablette, teléchargez l'application de contrôle Bose SoundTouch®.
- Pour iOS : téléchargez l'application sur l'App Store
- Pour Android™: téléchargez l'application sur Google Play™ Store
- Utilisateurs d'Amazon Kindle Fire : téléchargez l'application via l'App-Shop Amazon pour Android
Connexion du système à votre réseau Wi-Fi®
Après l'installation de l'application, ajoutez le système à votre réseau :
- Sur votre smartphone ou tablette, selectionnez l'icone pour ouvrir l'application.
L'application vous guide pour connecter le système au réseau Wi-Fi.
- Suivez les instructions de l'application pour terminer l'installation, notamment la création d'un compte SoundTouch®, l'ajout de votre bibliothèque musicale et l'inscription aux services musicaux.
Ajout du système à un compte SoundTouch® existant
Si vous avez déjà configuré le système SoundTouch® avec un autre système, il n'est pas nécessaire de télécharger à nouveau l'application SoundTouch®.
- Sur votre smartphone ou tablette, Sélectionnez l'icone SoundTouch pour ouvrir l'application.
- Pour ajouter un autre système,CHOISSEZ EXPLORER > PARAMETRES > Systèmes > AJOUTER SYSTÉME.
L'application vous guidera durant toute la configuration.
Connexion du système à un nouveau réseau
Si les informations de votre réseau changent, vous doivent ajouter le système au nouveau réseau.
- Sur votre smartphone, tablette ou ordinateur, ouvrez l'application.
- Dans le volet EXPLORER, Sélectionnez PARAMÉTRES > Systèmes.
- Sélectionnéz votre système.
- Sélectionnéz CONNECTER LE SYSTème.
L'application vous guidera durant toute la configuration.
Utilisation de l'application SoundTouch®
L'application SoundTouch® permet de contrôleer votre système SoundTouch® à partir de votre ordinateur, votre smartphone ou votre tablette. Cette application peut donc transformer votre ordinateur, smartphone ou tablette en une télécommande perfectionnée pour votre système SoundTouch®.
Elle permet en effet deGERER la configuration de voirsystème SoundTouch®, d'ajouter des services musicaux, d'explorer des stations radio Internet locales et mondiales, de définir et de modifier des présélections, de diffuser de la musique via le système, d'afficher le contenu en cours de lecture, etc.
Après avoir configuré le système sur votre réseau à l'aide de l'application SoundTouch®, vous étés préts à explorer la musique diffusée en streaming et à personneliser vos préseLECTIONs.
Technologie sans fil Bluetooth®
La technologie sans fil Bluetooth® permet de dire les fichiers audio enregistrés sur des appareils compatibles Bluetooth sur votre système. Vous pouvez acceder à la fonction Bluetooth à partir de l'application.
Pour obtenir de l'aide
SoundTouch.com
Cette page permet d'acceder au centre d'assistance, qui contient des notices d'utilisation, des articles, des conseils, des didacticiels, une videothèque et la communauté de propriétaires où vous pouvez publier des questions et des réponses.
- Ouvrez une fenêtre de navigateur.
- Dans le champ d'adresse, tapez SoundTouch.com
Rubriques d'aide de l'application
Ces rubriques contiennent des articles d'aide concernant l'utilisation du système SoundTouch®.
- Sur votre apparéil, Sélectionnéz pour ouvrir l'application.
- Dans le volet EXPLORER, selectionnez AIDE.
Contrôle du système à partir d'un autre smartphone, d'une autre tablette ou d'un autre ordinateur
Après avoir configuré le système SoundTouch® sur votre réseau Wi-Fi®, vous pouvez le contrôle à partir de tout ordinateur, smartphone ou tablette connecté(e) au même réseau.
- Connectez le système et l'appareil externe au même réseau.
-
Téléchargez et installez l'application SoundTouch®:
-
Pour un smartphone ou une tablette, voir page 15.
- Si vous utilisez un ordinateur, ouvrez un navigateur et accedez au site suivant :
SoundTouch.com/app
Significations duvoyant Wi-Fi®
Levoyant Wi-Fi® indique I'etat de la liaison Wi-Fi.
| Activité duvoyant | État du système |
| Blanc clignotant | Recherche de réseau Wi-Fi |
| Blanc fixe | Système allumé et connecté au réseau Wi-Fi |
| Orange fixe | Système en mode de configuration |
| Orange clignotant rapidement | Erreur du micrologiciel,contactez l'assistance de Bose |
| Éteint | Réseau désactivé ou système connecté par liaison Ethernet |
Principe de fonctionnement des présélections
Vous pouvez définir six présélections qui vous permettront d'accéder directement à un service de diffusion en continu, une station radio Internet, une liste de lecture, un artiste, un album ou un morceau de votre bibliothèqueusicale. Vous pouvez accéder à tout moment à votre musique d'un simple appui sur une touche grâce à l'application SoundTouch® installée sur votre ordinateur, smartphone ou tablette.
Points important
- Vous pouvez définir des préseLECTIONs à partir de l'application.
- Si la source de l'une des préseLECTIONs est votre bibliothèque musicale iTunes ou Windows Media Player, l'ordinateur sur lequel elle est enregistrée doit être sous tension et connecté au même réseau que le système SoundTouch®.
- Il n'est pas possible de définir des préseLECTIONs à partir d'un flux Bluetooth® ou d'un lecteur audio connecté.
Écoute d'une préselection
Après avoir personnelisé vos préseLECTIONs à l'aide de l'application, appuyez sur la touche de l'une d'entre elles pour l'activer. Si vous n'avez défini aucune préselection, lancez l'application et configurez vos préselections. Reportez-vous aux rubriques d'aide de l'application.
Définition d'une préselection
- Diffusion de musique sur le système à l'aide de l'application.
- Pendant la diffusion, appuyez longuement sur une touche de préselection dans l'application.
Remarque: pour plus d'informations sur l'utilisation de l'application SoundTouch® pour définir et modifier vos préseLECTIONs, consultez les rubriques d'aide de l'application.
Désactivation de la fonctionnalité Wi-Fi®
La déactivation du réseau Wi-Fi® désactive également la fonction Bluetooth®.
- Appuyez sur le bouton de commande pendant 8 à 10 secondes.
- Lorsque levoyant Wi-Fi s'eteint,relachez le bouton de commande.
Réactivation de la fonctionnalité Wi-Fi®
La réactivation du réseau Wi-Fi réactive également la fonction Bluetooth.
Appuyez sur le bouton de commande jusqu'à ce que levoyant Wi-Fi s'allume (2 secondes).
Réinitialisation du système
Une réinitialisation efface tous les réglages de source et de volume, ainsi que les paramètres réseau du système, qui retrouvance alors sa configuration d'origine.
Votre compte (et vos présélections) SoundTouch® existent toujours, mais ne sont pas associés au système, à moins que vous utilisiez le même compte pour configurer le système à nouveau.
- Débranche le cable d'alimentation.
- Maintenez enforcé le bouton de commande tout en reconnectant le cable.
- Relâchez le bouton lorsquè levoyant Wi-Fi clignote.
Résolution des problèmes
| Problème | Mesure corrective |
| Impossible de terminer la configuration réseau | • Branchez le système sur une prise de courant. • Sélectionnez le nom de réseau correct et saississez le mot de passer correspondant. • Connectez le périphérique et le système SoundTouch® au même réseau Wi-Fi®. • Placez le système dans le champ de portée du routeur. • Activez la fonction Wi-Fi sur le périphérique (mobile ou ordinateur) que vous utilisez pour la configuration. • Fermez les autres applications ouvertes. • Si vous utilisez un ordinateur pour la configuration, vérifie les paramètres du pare-feu afin de vous assurer que l'application SoundTouch® et le serveur musical SoundTouch® font partie des programmes autorisés. • Testez votre connexion Internet en chargeant la page www.SoundTouch.com • Réinitialissez votre apparéil mobile ou votre ordinateur, ainsi que votre routeur. • Désinstalllez l'application, réinitialissez le système, puis recommENCEZ le processus de configuration. |
| Impossible de se connecter au réseau | • Si les informations concernant votre réseau ont changé ou si vous souhaitez connecter votre système à un autre réseau, reportez-vous aux rubriques d'aide de l'application. • Connectez-vous au réseau en utilisant un cable Ethernet. |
| Absence de son ou son intermittent | • Éloignez l'appareil de toute source d'interférences possible (four à micro-ondes, téléphone sans fil, etc.).. • Le cas échéant, interrompez toute autre diffusion audio ou video en cours. • Rapprochez l'apparéil mobile de l'amplificateur et éloignez-le des sources d'interférences ou des obstructions. • Rapprochez l'amplificateur ou le lecteur audio du routeur sans fil ou du point d'accès. • Vérifie que le son n'est pas coupé ou très faible. • Débranchez le cordon d'alimentation et rebranchez-le au bout d'une minute. |
| Aucune des enceintes ne fonctionne | • Branchez l'amplificateur SA-4 sur le secteur. • Insérez complètement le cable d'alimentation dans une prise secteur qui fonctionne. • Démarrez la lecture de CONTENTU sur l'application SoundTouch®. • Débranchez l'amplificateur SA-4 du secteur pendant trois minutes. Rebranchez l'amplificateur sur le secteur. |
| Seule une des enceintes fonctionne | • Vérifie que les cables d'enceinte sont en bon état. • Raccordez correctement les cables d'enceinte aux deux extrémités. |
| Une des enceintes ne fonctionne toujours pas | Débranchez le cable de l'enceinte qui fonctionne et raccordez-le à l'enceinte qui ne fonctionne pas. Si l'enceinte ne fonctionne toujours pas, l'enceinte (et non le cable d'enceinte) est peut-être à l'origine du problème.Débranchez le cable d'enceinte du connecteur sur le bloc à bornes.Raccordez-le à l'autre connecteur sur le bloc à bornes. Si l'enceinte fonctionne, l'autre cable d'enceinte est probablement à l'origine du problème. Remplacez le cable d'enceinte. Si l'enceinte ne fonctionne toujours pas, la panne est probablement imputable à ce canal de l'amplificateur. |
| Les canaux stéreo.gauche et droit sont inversés | Vérifiez que les cables d'enceinte sont correctement raccordés :Reliez les cables d'enceinte du connecteur SPEAKERS OUT + L - de l'amplificateur à votre enceinte.gauche.Reliez les cables d'enceinte du connecteur SPEAKERS OUT + R - de l'amplificateur à votre enceinte droite. |
| Les graves ou les aigus sont faibles | Vérifiez les branchements des enceintes. Assurez-vous que les fils positifs (+) sont connectés aux bornes positives et que les fils négatifs (-) sont connectés aux bornes négatives. |
| Des interférences sont constatées | Insérez correctement les cables d'enceinte dans les bornes situées à l'arrière des enceintes et du panneau de connecteurs de l'amplificateur. Vérifiez que les fils n'entrent pas en contact les uns des autres sur les bornes.Assurez-vous que le système est éloigné de tout objet métallique, d'autres apparciels audio/vidéo et de toute source de chaleur directe. |
Protection contre les surcharges
La fonction de protection contre les surcharges de l'amplificateur réduit automatiquement la puissance maximale afin d'éviter une surchauffe de l'amplificateur. L'amplificateur risque en effet de surchauffer lorsque vous l'utilise pendant une période prolongée à un volume élevé, ou s'il est installé dans un endroit qui n'est pas correctement ventilé. Vérifiez que le système est installé dans un endroit correctement ventilé. La puissance maximale est rétablie lorsque le système refroidi.
Nettoyage
ATTENTION: débranchez le cordon d'alimentation de la prise secteur avant de commencer le nettoyage.
Pour le nettoyer, utilisez uniquement un chiffon doux et sec pour-retirer la poussière presente sur les parties extérieures du boitier. Vous pouvez utiliser un aspirateur équipé d'unerosse pour nettoyer les zones difficiles à atteindre. N'utilisez PAS de solvants, de produits chimiques, ni de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des substances abrasives.
Service client
Pour obtenir de l'aide supplémentaire sur l'utilisation du système :
- Rendez-vous sur le site SoundTouch.com
- Contactez le service client de Bose. Pour ce faire, consultez le guide de démarrage rapide fourni avec votre système.
Garantie limitee
Votre système SoundTouch® est couvert par une garantie limitée. Les conditions détaillées de la garantie limitée sont notées sur le guide de démarriage rapide qui figure dans l'emballage. Consultez la notice pour toutes instructions sur l'enregistrement ou pour bénéficier de la garantie. En cas d'oubli, les droits que vous confère cette garantie limitée ne s'en trouveront pas affectés.
Les informations de garantie qui accompagnent ce produit ne s'appliquent
ni en Australie ni en Nouvelle-Zélande. Consultez notre site Web
www.bose.com.au/warranty ou www.bose.co.nz/warranty pour plus d'informations sur les conditions de garantie en Australie et Nouvelle-Zélande.
techniques
\section*{Caracteristiques}
- Technologie de traitement des signaux numériques déposée de Bose®
- Contrôle numérique du volume intégré
- Protection contre les surcharges thermiques
Dimensions et poids
- 18,4 cm (largeur) x 30,0 cm (profondeur) x 7,7 cm (hauteur)
- 1,5 kg
Puissance nominale
100-240 V 50/60 Hz, 400 W
Sensibilité d'entrée
- Entrée 3,5 mm : 1 Vrms
- Entrées RCA : 2 Vrms
Rapport signal / bruit (S/B)
100 dB
Puisance de sortie (puissance moyenne continue)
100 W par canal minimum sous 8 ohms, fréquence de 20 Hz à 20 kHz, TDH maximum de 0,6 %.
Plage de températures
0^ C 40^ C
Connecteurs
| Connecteur | Description |
| POWER | Connecteur du cordon d'alimentation secteur. L'appareil est sous tension lorsque son cordon d'alimentation est branché sur une prise secteur. L'amplificateur SoundTouch® ne possède pas d'interrupteur marche/arrêt. |
| SETUP | Connecteur USB pour la configuration avec un ordinateur. |
| Ethernet | Le connecteur Ethernet permet d'acceder à votre réseau filaire. |
| SPEAKERS OUT | Deux blocs à bornes vous permettent de raccorder jusqu'à deux paires d'enceintes. • Connecteurs des enceintes gauche et droite. • Connectez uniquement des enceintes non amplifiées. • Une paire d'enceintes nécessite au minimum 4 ohms chacune. • Deux paires d'enceintes nécessitant au minimum 8 ohms chacune. • Pour déterminer la taille appropriée des câbles d'enceintes, voir page 10. |
| AUX IN | • Trois connecteurs AUX IN vous permettant d'utiliser des périhériques audio et des lecteurs multimédias. |
Specification des accessoires de montage
Vouss pouvez installer l'amplificateur sur un mur à l'aide du support de montage mural et des vis fournis.
AVERTISSEMENT : n'installez pas l'appareil sur des surfaces peu résistantes ou dans lesquelles peuvent etre intégrés des fils électriques ou des tuyaux de plomberie. En cas de doute, faites appel à un installateur professionnel. Veillez à installer le support conformément aux normes de construction locales.
| Élément | Bois | Cloison en plâtre |
| Épaisseeur du mur | 19 mm pu plus | 9,5 mm ou plus |
| Mèche | 2,38 mm | 6,35 mm |
| Vis à bois Phillips (2) | #10 x M5 x 32 mm | |
| Chevilles en plastique (2) | Non utilisées | #10 chevilles en plastique (M5) |
Installation du support au mur
Utilisez les vis fournies pour fixer le support de montage fourni au mur.
AVERTISSEMENTS :
Montez l'amplificateur au mur uniquement avec le support fourni.
- N'installez pas le support au plafond.
ATTENTION: n'installez pas le support ou le système à proximé d'une source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment des amplificateurs) produit de la chaleur. En cas d'installation à proximé d'un télévisueur, consultez la notice d'utilisation du télévisueur pour toutes informations relatives au montage.
- Positionnez le support de montage sur le mur en veillant à ce que les flèches soient visibles et dirigées vers le haut.
- Marquez l'emplacement du trou de montage supérieur et du trou de montage inférieur sur le mur.
- Retirez le support.
- Pratiquez deux trough dans le mur.
- Alignez le support sur les trouss pratiqués.
Remarque: si vous installez le support sur une plaque de plâtre, insérez les chevilles avant de fixer le support sur le mur.
- Insérez et serrez les vis (ainsi que les chevilles, le cas échéant).
Fixation de l'amplificateur au support de montage
Voussouspoucez fixer l'amplificateur verticalement ou horizontalement sur le support.
- N'installez pas l'amplificateur au plafond.
- N'installez pas l'amplificateur en orientant le panneau de connecteurs vers le bas.
- Alignez les quatre taquets à l'arrête de l'amplificateur sur les quatre pattes du support.
Conseil : pour un montage vertical, le panneau de connecteurs doit être orienté vers le haut.
- Poussez délicatement l'amplificateur dans les pattes du support jusqu'à ce qu'il se mette en place.
Informations importantes relatives à la configuration
- Vous pouvez configurer votre système avec un ordinateur, plutôt qu'veç un smartphone ou une tablette.
Utilisez un ordinateur connecté à votre réseau Wi-Fi.
Utilisez l'ordinaire sur lequel votre bibliothèque musicale est enregistrée. - Vous doivent utiliser le cable USB fourni. *
-
Ne connectez pas le cable USB au système avant d'en avoir reçu l'instruction par l'application.
-
Le connecteur USB à l'arrête du système est réservé à la configuration via un ordinateur. Le connecteur USB n'est pas conscience pour charger des smartphones, tablettes ou appareils similaires.
Utilisation d'un ordinateur de bureau pour la configuration
Si vous utilisez un ordinateur de bureau, placez provisoirement votre système à proximé de cet ordinateur pour le configurer. Lors de la configuration, l'application vous invite à raccorder provisoirement le cable USB de l'ordinateur au système.
Une fois la configuration terminée, déconnectez le cable USB de votre ordinateur et du système, et place ce dernier à son emplacement définitif.
Configuration du système à l'aide d'un ordinateur
- Branchez le cable d'alimentation à une prise électrique.
- Ouvrez un navigateur Web sur votre ordinateur et allez à la page SoundTouch.com/app
Conseil : utilisez l'ordinateur sur lequel votre bibliothèque musicale est enregistrée.
- Téléchargez et exécutez l'application SoundTouch®.
L'application vous guidera durant toute la configuration.
