Type de produit	Tablette graphique
Marque	Wacom
Modèle	5 Touch Medium
Zone active (L x l)	216 x 135 mm
Dimensions (L x l x h)	352 x 212 x 9 mm
Poids	520 g
Résolution	5080 lpi
Niveaux de pression	2048
Technologie du stylet	Sans pile, électromagnétique (EMR)
Fonctions tactiles	Multi-touch (gestes jusqu'à 4 doigts)
Touches ExpressKeys	6 touches personnalisables
Bouton tactile radial	Oui (Ring)
Connectivité	USB 2.0
Alimentation	Bus USB (sans adaptateur secteur)
Compatibilité système	Windows 7/8/10, Mac OS X 10.6.8 ou supérieur
Accessoires inclus	Stylet Grip Pen, pointe de rechange, anneau, câble USB
Entretien	Nettoyage avec un chiffon doux non pelucheux
Sécurité	Éviter les chocs et l'humidité
Pièces détachées disponibles	Stylets, pointes, câbles, poignées
Réparabilité	Assistance Wacom pour réparation

FOIRE AUX QUESTIONS - 5 Touch Medium WACOM

Comment connecter ma tablette Wacom 5 Touch Medium à l'ordinateur ?

Connectez le câble USB fourni à la tablette et à un port USB de votre ordinateur. Les pilotes s'installent automatiquement ou via le site Wacom.

Pourquoi le stylet ne fonctionne-t-il pas ?

Vérifiez que la tablette est bien connectée et que le stylet est en bon état. Remplacez la pointe si usée. Installez ou mettez à jour les pilotes depuis le site Wacom.

Comment configurer les touches ExpressKeys ?

Ouvrez le panneau de configuration Wacom, sélectionnez votre tablette, puis personnalisez chaque touche avec des raccourcis, des applications ou des modificateurs.

La tablette ne détecte pas le toucher, que faire ?

Assurez-vous que le mode tactile est activé dans le panneau Wacom. Vérifiez aussi que vos doigts sont propres et que la surface n'est pas obstruée. Redémarrez l'application ou l'ordinateur.

Où puis-je télécharger les pilotes ?

Rendez-vous sur le site officiel de Wacom, section Support, puis Téléchargements. Sélectionnez votre modèle (Intuos 5 Touch Medium) et votre système d'exploitation.

Comment changer la pointe du stylet ?

Utilisez la pince anneau fournie ou tirez doucement sur la pointe usée. Insérez la nouvelle pointe jusqu'au clic. Les pointes de rechange sont disponibles en kit.

La tablette ne s'allume plus, est-ce normal ?

La tablette n'a pas d'interrupteur : elle est alimentée par l'USB. Si elle ne fonctionne pas, testez un autre port USB ou un autre câble. Contactez le support Wacom si le problème persiste.

Comment calibrer la zone active ?

Dans le panneau Wacom, allez dans Propriétés de la tablette, puis Calibration. Suivez les instructions pour aligner le stylet avec les points affichés à l'écran.

Puis-je utiliser la tablette avec un logiciel de dessin spécifique ?

Oui, elle est compatible avec la plupart des logiciels de dessin comme Adobe Photoshop, Illustrator, Corel Painter, GIMP, et bien d'autres. Installez les pilotes pour une meilleure expérience.

Quelle est la garantie de ce produit ?

La garantie standard Wacom est de 2 ans dans l'Union européenne. Conservez votre preuve d'achat. Pour une extension, contactez le revendeur.

MODE D'EMPLOI 5 Touch Medium WACOM

Manuel de l'utilisateur

Intuos5 Touch (PTH-450, PTH-650, PTH-850)

Intuos5 (PTK-450, PTK-650)

Installation

Utilisation d'un stylet

Personnalisation du stylet

Utilisation de la tablette

Personnalisation de la tablette

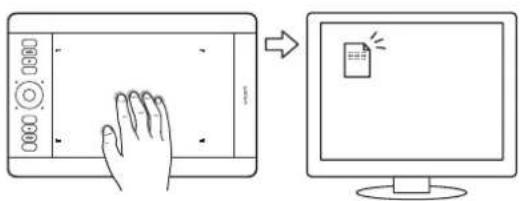

Navigation tactile

Personnalisation de la saisie tactile

Utilisation du menu radial

Paramètres spécifiques à une application

Utilisation d'une connexion sans fil

Dépannage

Manuel de l'utilisateur

Version 1.0, Rév. J3111

Tous droits réservés. La reproduction totale ou partielle du présent manuel est interdite, sauf pour votre usage personnel.

Wacom se réserve le droit de modifier la présente publication sans avertissement préalable.

Wacom tente, dans la mesure du possible, de fournir des informations à jour et précises dans le présent manuel.

Toutefois, Wacom se réserve le droit de modifier toute caractéristique et configuration du produit, sans avertissement préalable et sans obligation d'intégrer ces modifications dans le présent manuel.

L'année indiquée ci-dessus est l'année au cours de laquelle ce manuel a été élaboré. Cependant, la diffusion du « manuel » auprès des utilisateurs interviendra à la même date que la mise sur le marché du produit Wacom correspondant.

Intuos et Wacom sont des marques déposées de Wacom Co., Ltd.

Adobe et Photoshop sont des marques commerciales, déposées ou non, d'Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays. Microsoft, Windows et Vista sont des marques commerciales, déposées ou non, de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Apple, le logo Apple et Mac sont des marques déposées d'Apple, Inc., déposées aux États-Unis et dans d'autres pays.

Tout autre nom de société et de produit mentionné dans la présente documentation peut être une marque commerciale, déposée ou non. Les produits de fabricants tiers ne sont mentionnés qu'à titre d'information et ne constituent en aucun cas un engagement ou une recommandation de notre part. Wacom décline toute responsabilité quant aux performances ou à l'utilisation de ces produits.

ExpressKey est une marque déposée de Ginsan Industries, Inc. et son utilisation doit faire l'objet d'une autorisation.

TABLE DES MATIÈRES

À propos de ce manuel 5

VOTRE TABLETTE INTUOS5 6

Identification de votre modèle de tablette 6

Tablette Intuos5 Touch 7

Tablette Intuos5 9

Stylet Intuos5 10

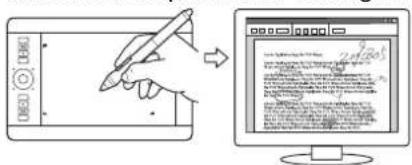

CONFIGURATION DE L'INTUOS5 11

Ergonomie 11

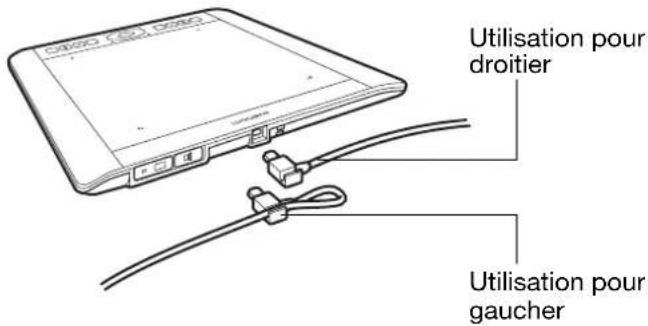

Configuration de l'orientation de la tablette 13

Installation du câble USB 14

Identification de la surface active de la tablette 15

Utilisation de plusieurs moniteurs 17

Panneau de configuration – fonctions de base 17

UTILISATION DE L'INTUOS5 18

Utilisation du Grip Pen 18

Tenue du stylet 19

Positionnement 20

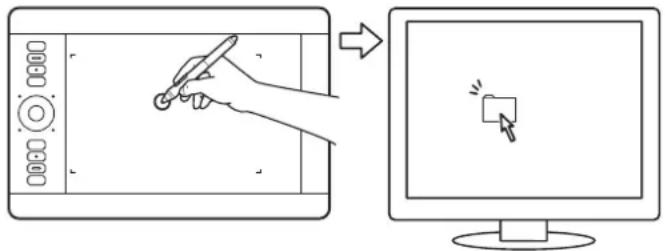

Clic 21

Déplacement 21

Utilisation du bouton latéral 22

Dessiner avec sensibilité à la pression 23

Dessin avec inclinaison 23

Gommer 24

Exercice de coordination œil-main 24

Commandes de la tablette 25

Utilisation des ExpressKeys 26

Utilisation du Touch Ring 28

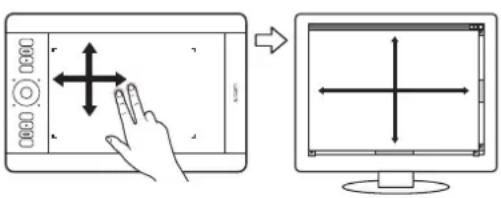

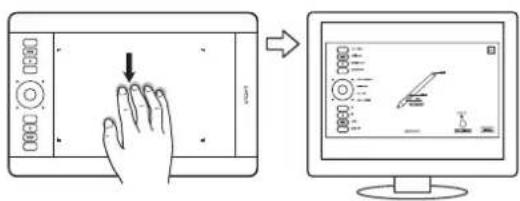

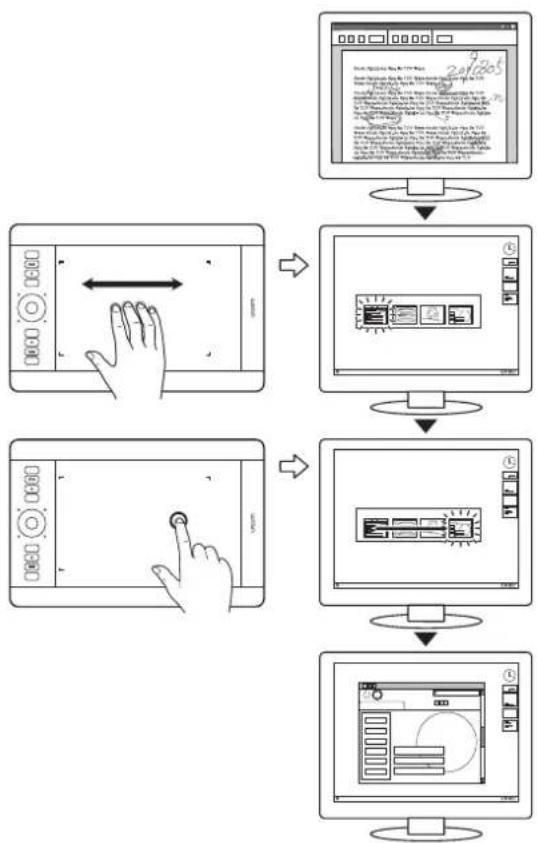

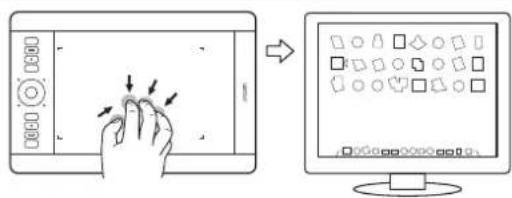

L'EXPÉRIENCE TACTILE DE L'INTUOS5 29

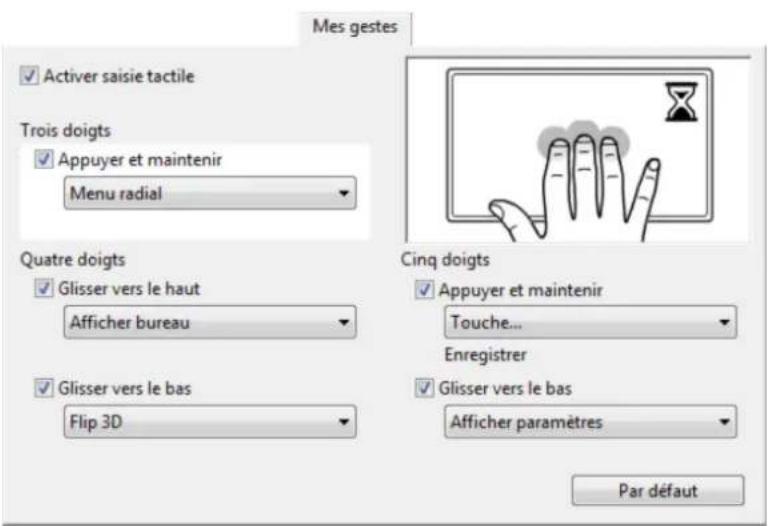

Personnalisation de la saisie tactile 40

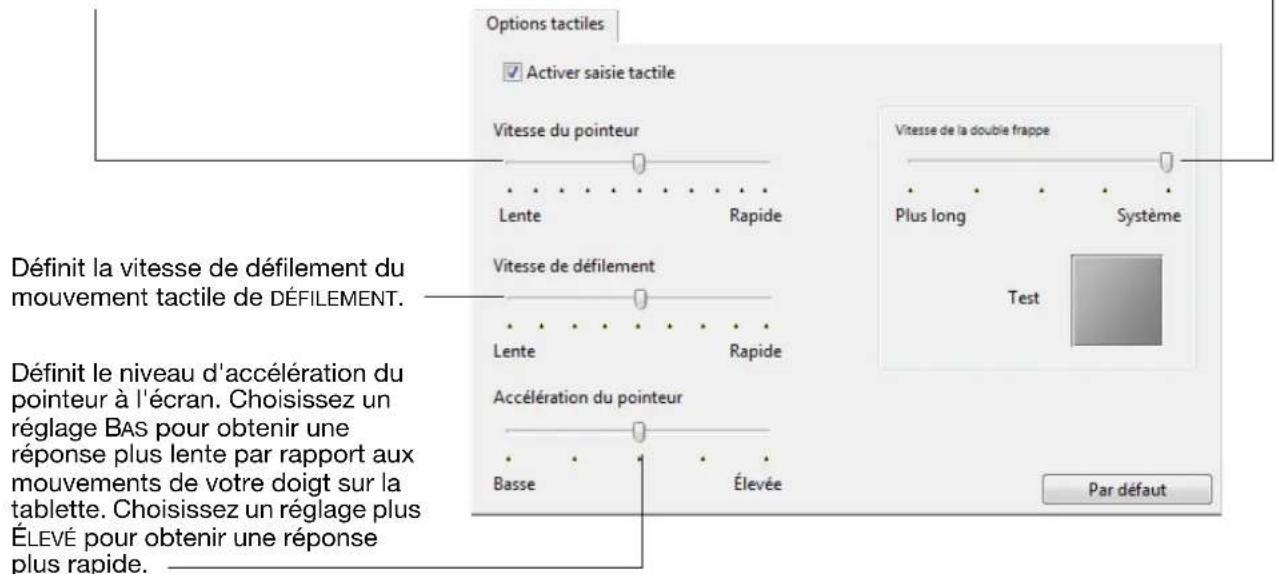

Réglage des options tactiles 41

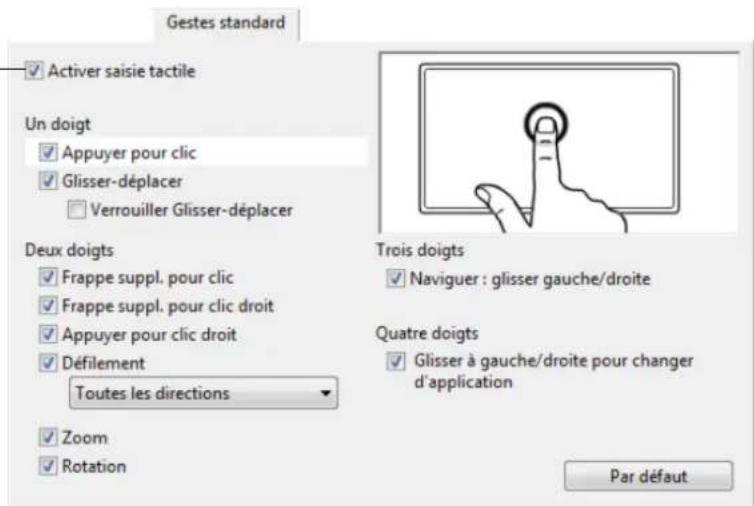

Choix des fonctions tactiles standard 42

Choix des fonctions tactiles personnalisées 43

Désactivation de la saisie tactile 44

Test de la saisie tactile 45

PERSONNALISATION DE L'INTUOS5 46

Gérer vos paramètres du panneau de configuration 47

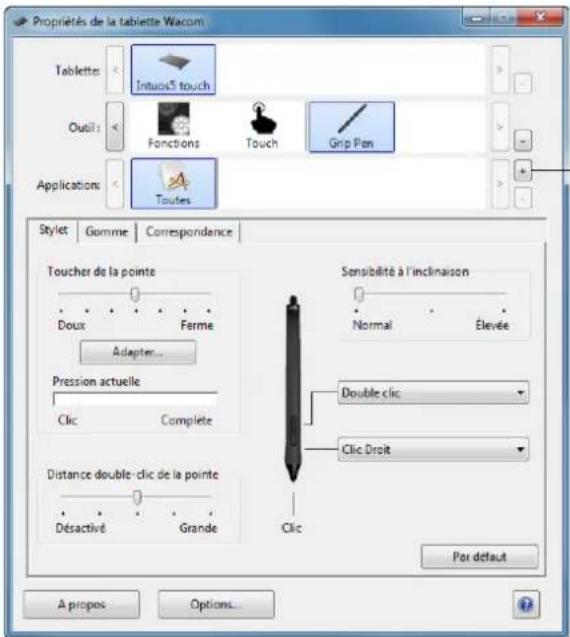

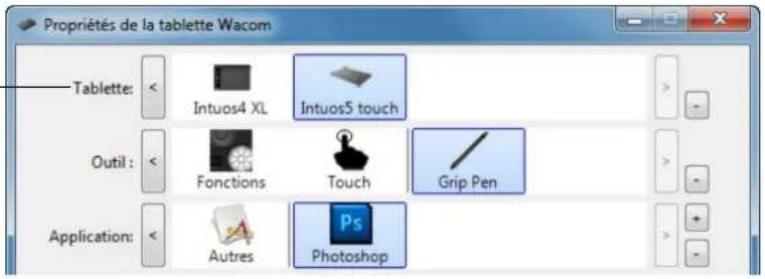

Présentation du panneau de configuration 48

Personnalisation du stylet 50

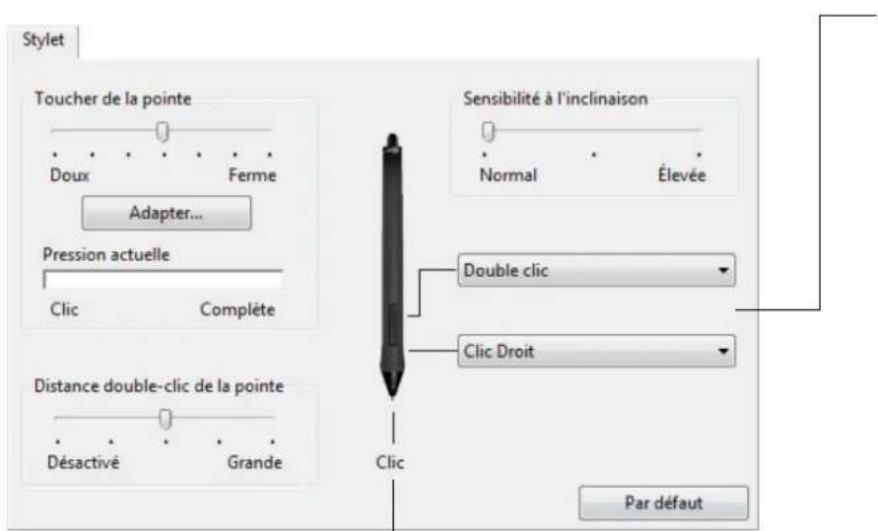

Réglage du toucher de la pointe et du double-clic 51

Réglage du toucher de la gomme 52

Paramètres avancés de la pression de la pointe et de la gomme 52

Personnalisation des boutons des outils 53

Personnalisation de la sensibilité à l'inclinaison 54

Personnalisation des fonctions de la tablette 54

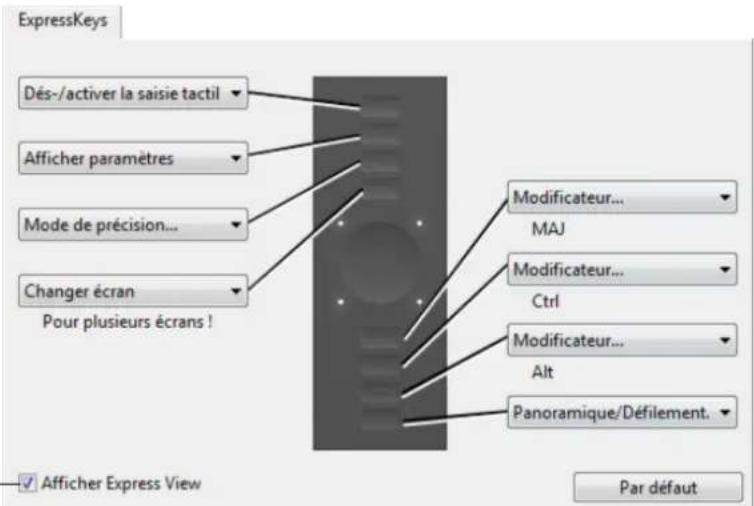

Personnalisation des ExpressKeys 55

Personnalisation du Touch Ring 56

Correspondance tablette-écran 57

Portion de zone d'écran 59

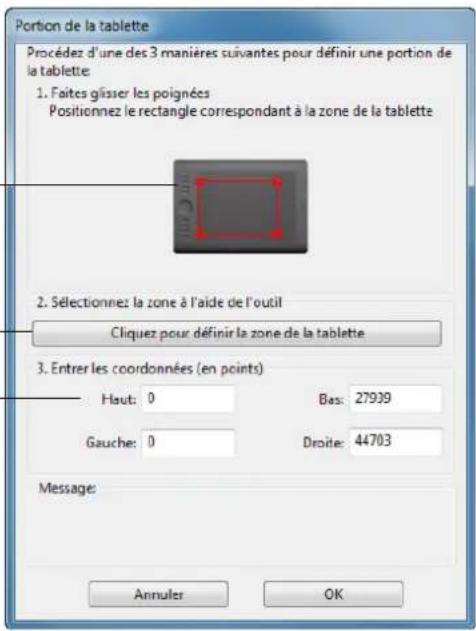

Partie de la zone de tablette 60

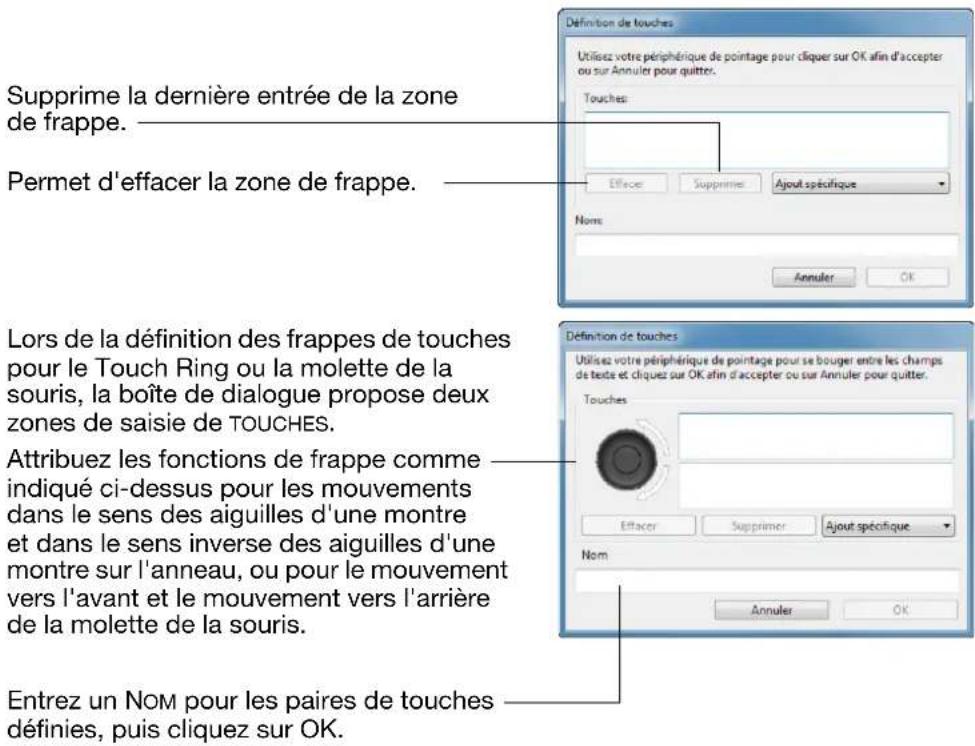

Fonctions des boutons 61

Utilisation et personnalisation du menu radial 68

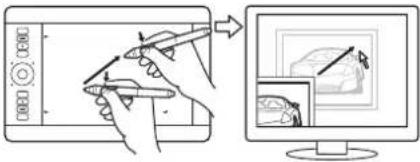

Utilisation de la fonction de basculement entre écrans 69

Paramètres spécifiques à une application 71

Création d'un paramètre spécifique à une application 72

Modification de paramètres spécifiques à une application 73

Suppression de paramètres spécifiques à une application 73

Utilisation de plusieurs outils 74

Changement du mode de la tablette 75

Options avancées 76

CONNEXION SANS FIL SUR L'INTUOS5 77

Composants des accessoires sans fil 77

Configuration de la connexion sans fil 78

Mise en place d'une connexion sans fil 79

Optimisation de la connexion sans fil 80

Batterie et gestion de l'alimentation 81

Charge de la batterie 81

État de la batterie et de la connexion sans fil 82

Mode Économie d'énergie 83

Informations sur la durée de vie de la batterie 84

Remplacement de la batterie 85

Retrait du module sans fil 86

Logement du récepteur sans fil 87

Test de la connexion sans fil 88

DÉPANNAGE

89

Test de votre tablette 90

Test des commandes et des outils de la tablette 92

Test des ExpressKeys 93

Test du Touch Ring 93

Test d'un stylet 94

Tableaux de dépannage 95

Problèmes généraux 95

Problèmes de stylet 96

Problèmes de saisie tactile 99

Problèmes de connexion sans fil 100

Problèmes spécifiques à Windows 102

Problèmes spécifiques à Mac 103

Options d'assistance technique

105

Téléchargement de pilotes

106

ANNEXES 107

Entretien de l'Intuos5 107

Remplacement de la pointe de stylet 108

Désinstallation de l'Intuos5 109

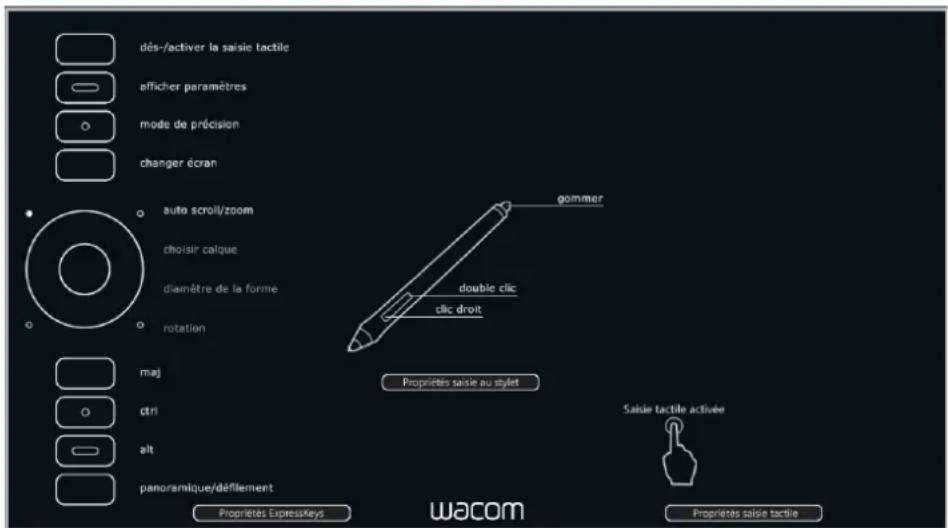

Utilisation de l'affichage Express View 110

Gestion des préférences 111

Installation de plusieurs tablettes 112

Utilisation d'applications intégrées pour le contrôle de la tablette 113

Importation de paramètres avancés 114

Utilisation de l'aérographe et de l'Art Pen en option 115

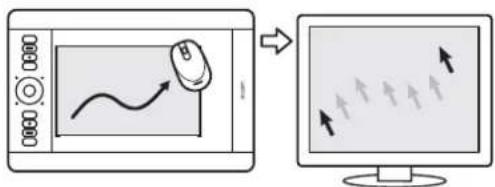

Utilisation de la souris en option 116

Personnalisation de la souris 117

Test de la souris 118

Possibilités relatives au stylet et à l'encrage numérique dans Windows 119

Informations sur le produit 120

Commande de pièces et accessoires 121

Autres pièces et accessoires 121

GLOSSAIRE 122

INDEX 125

À PROPOS DE CE MANUEL

Ce manuel vous permet d'accéder rapidement aux informations relatives à votre Intuos5. Les informations fournies sont communes aux plates-formes Windows et Mac. Des captures d'écran Windows sont présentées, sauf indication contraire.

• Cliquez sur les rubriques de la table des matières ou de l'index pour y accéder directement.
• Utilisez les commandes de navigation pour vous déplacer dans le manuel.

Accès à la première page

Table des matières

Accès à la table des matières Accès à la page précédente ou suivante

Index

Accès à l'index Retour à l'écran précédée.

rubrique

Accès à la rubrique indiquée

Suite de la rubrique

• Utilisez la fonction de zoom du programme de lecture de PDF pour augmenter la taille du manuel affiché à l'écran. Pour plus d'informations sur d'autres outils facilitant l'utilisation et l'impression du manuel, consultez l'aide de l'application de lecture.
• L PETES MAJUSCULES servent à identifier le nom des touches du clavier, des boîtes de dialogue et des options du panneau de configuration.
• Reportez-vous également au guide « Informations importantes sur le produit » concernant l'Intuos5, proposé sur le CD d'installation de l'Intuos5. Ce guide présente les précautions et les caractéristiques relatives au produit, ainsi que votre contrat de licence.
• Les informations suivantes ne sont pas fournies avec ce produit : informations concernant votre configuration matérielle spécifique et votre système d'exploitation, ou informations concernant vos applications logicielles. Pour obtenir ces informations, consultez les manuels et les disques fournis avec votre matériel, votre système d'exploitation et vos applications.
• Outre les outils d'encrage intégrés à Microsoft Windows 7 et Vista, de nombreuses applications graphiques prennent également en charge la sensibilité à la pression et la gomme du stylet. Vous trouverez une liste des applications prenant en charge ces fonctionnalités sur le site Web de Wacom (reportez-vous aux informations sur le produit).
• Pour savoir comment utiliser au mieux les fonctionnalités de la tablette dans le cadre d'applications spécifiques, consultez les manuels de ces applications.

Remarque : ce manuel ne contient pas d'instructions sur l'installation de votre tablette Wacom. Pour plus d'informations, reportez-vous au Guide de mise en route et utilisez le programme d'installation automatique (figurant sur le CD d'installation de l'Intuos5).

Wacom a pour philosophie d'améliorer en permanence l'ensemble de ses produits. De ce fait, des modifications et des améliorations de la conception sont régulièrement apportées. Il est par conséquent possible que certaines modifications et améliorations ne soient pas abordées dans ce manuel.

VOTRE TABLETTE INTUOS5

La présente section vous présente un aperçu de l'Intuos5. La manière la plus rapide de vous familiariser avec votre tablette Intuos5 est d'étudier son aspect et ses caractéristiques.

• Certains modèles de produits ne sont pas disponibles dans toutes les régions.
• Vous ne pouvez utiliser votre tablette Intuos5 qu'avec un stylet Wacom compatible, comme celui fourni avec votre produit, ou un accessoire Wacom conçu pour être utilisé avec l'Intuos5. D'autres stylets risquent de ne pas fonctionner correctement. Reportez-vous à la section autres pièces et accessoires.

L'Intuos5 se compose de deux éléments de base :

• Une tablette à stylet professionnelle, servant de zone de travail,
  • e t l eque voustutilisez avec votre tablette.

Identification de votre modèle de tablette

Tablette Intuos5 Touch

Tablette Intuos5

Stylet Intuos5

IDENTIFICATION DE VOTRE MODÈLE DE TABLETTE

Chaque modèle de tablette de la gamme Intuos5 possède des fonctionnalités qui lui sont propres. Le kit d'accessoires sans fil Wacom est vendu séparément. Les modèles et accessoires ne sont pas tous disponibles dans tous les pays.

MODÈLE DE TABLETTE	SAISIE TACTILE	SAISIE AU STYLET	EXPRESSKEYS TOUCH RING	FONCTIONNALITÉ SANS FIL
Intuos5 Touch	X	X	X	X
Intuos5		X	X	X

Certains titres de rubriques sont repérés par des icônes. Utilisez-les pour identifier rapidement les sections contenant des informations relatives à la saisie tactile ou à la saisie au stylet. Les rubriques non repérées par des icônes s'appliquent à l'ensemble des modèles de tablette Intuos5. Des remarques spécifiques à chaque modèle peuvent être utilisées si besoin.

- La saisie tactile est identifiée par l'icône suivante :

- La saisie au stylet est identifiée par l'icône suivante :

TABLETTE INTUOS5 TOUCH

Touch Ring

Vous pouvez utiliser le bouton de basculement situé au centre du Touch Ring.

Appuyez dessus pour :

• Basculer entre les modes du Touch Ring.
• Sortir la tablette du mode Veille lors d'une utilisation sans fil.

Voyant d'état

• Un voyant émet une faible lumière lorsque la tablette est connectée à un port USB actif.
• Un voyant émet une lumière normale lorsque vous touchez la surface active ou utilisez le stylet, le Touch Ring ou les ExpressKeys.
• Des voyants indiquent également lequel des quatre modes du Touch Ring est activé.

Pour une utilisation sans fil, reportez-vous à la section état de la batterie et de la connexion sans fil.

ExpressKeys

personnalisables

Les tablettes de petite taille sont dotées de six ExpressKeys.

Reportez-vous également à l'utilisation de l'affichage Express View.

Surface active

Des marqueurs de surface active permettent d'identifier la surface active pour la saisie au stylet et la saisie tactile. En savoir plus sur votre Stylet Intuos5 et l'expérience tactile de l'Intuos5.

Pour régler la luminosité des marqueurs de surface active et des voyants d'état, reportez-vous aux options avancées.

TABLETTE INTUOS5

Touch Ring

Vous pouvez utiliser le bouton de basculement situé au centre du Touch Ring.

Appuyez dessus pour :

• Basculer entre les modes du Touch Ring.
• Sortir la tablette du mode Veille lors d'une utilisation sans fil.

Voyant d'état

• Un voyant émet une faible lumière lorsque la tablette est connectée à un port USB actif.
• Un voyant s'allume lorsque vous utilisez le stylet, le Touch Ring ou les ExpressKeys.
• Des voyants indiquent également lequel des quatre modes du Touch Ring est activé.

Pour une utilisation sans fil, reportez-vous à la section état de la batterie et de la connexion sans fil.

Intuos5

(modèle affiché : tablette de taille moyenne)

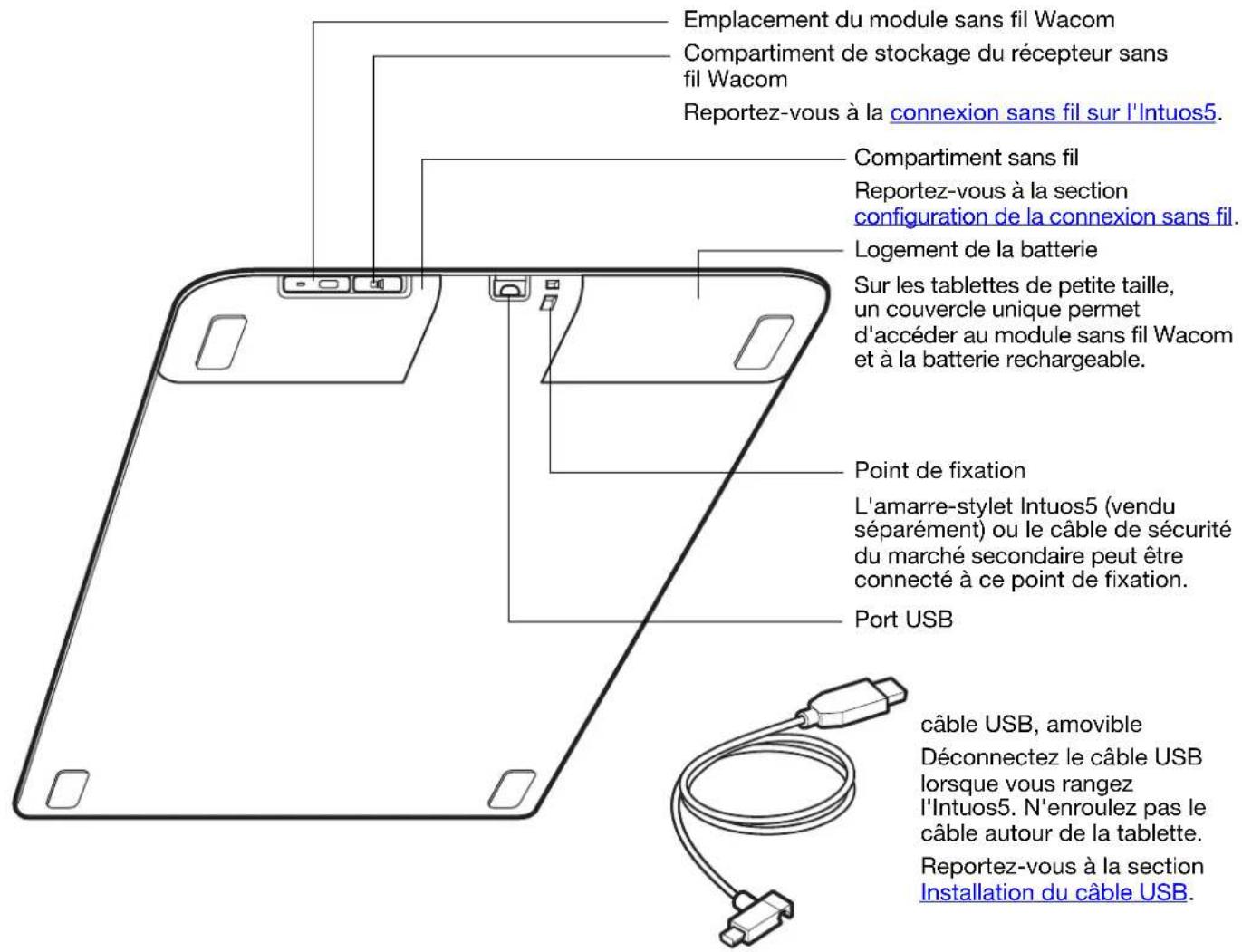

Reportez-vous également à la vue du dessous.

ExpressKeys

personnalisables

Les tablettes de petite taille sont dotées de six ExpressKeys.

Reportez-vous également à l'utilisation de l'affichage Express View.

Surface active

Des marqueurs de surface active permettent d'identifier la surface active pour la saisie au stylet. Découvrez votre Stylet Intuos5.

Pour régler la luminosité des marqueurs de surface active et des voyants d'état, reportez-vous aux options avancées.

STYLE INTUOS5

Tous les stylets Intuos5 fonctionnent sans fil et sans pile.

Pointe remplaçable (pointe du stylet)

Grip Pen Intuos5

Si vous travaillez dans un environnement multi-utilisateur ou souhaitez personnaliser votre stylet, dévissez l'extrémité conique et insérez un anneau d'une autre couleur (fourni). Les anneaux de couleur peuvent ne pas être disponibles dans toutes les régions.

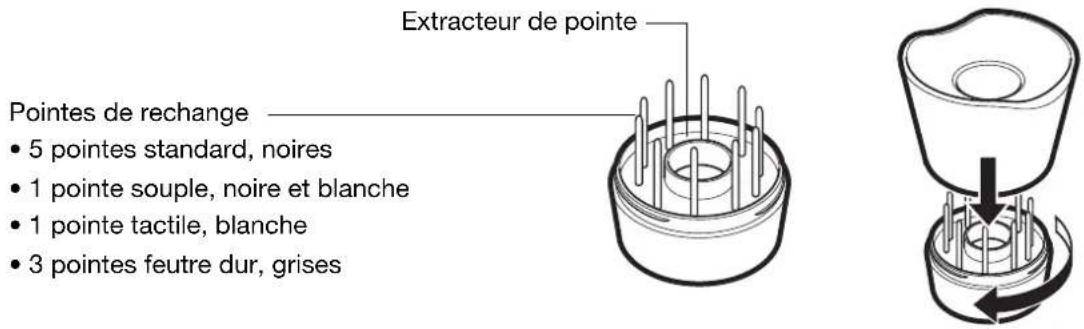

Porte-stylet

Dévissez la base pour accéder à l'extracteur de pointe et à des pointes de rechange assorties.

Extracteur de pointe

Pointes de rechange

• 5 point e standard, noires
• 1 pointe souple, noire et blanche
• 1 pointe tactile, blanche
• 3 pointes feutre dur, grises

Reportez-vous aux informations sur le produit pour en savoir plus sur les applications prenant actuellement en charge les fonctionnalités spéciales de votre Grip Pen Intuos5. Pour plus d'informations sur les outils et accessoires supplémentaires, reportez-vous aux autres pièces et accessoires.

CONFIGURATION DE L'INTUOS5

Pour réduire la fatigue, rendez votre espace de travail confortable. Placez votre tablette, votre stylet et votre clavier de façon à ce qu'ils soient aisément accessibles. Placez votre écran de manière à ressentir un minimum de fatigue oculaire. Pour un résultat optimal, positionnez la tablette de sorte que le curseur à l'écran se déplace dans le même sens que votre main sur la tablette.

Ergonomie

Configuration de l'orientation de la tablette

Installation du câble USB

Identification de la surface active de la tablette

Utilisation de plusieurs moniteurs

Panneau de configuration – fonctions de base

ERGONOMIE

Remarque relative au syndrome du travail répétitif : Wacom ne peut en aucun cas garantir que les produits Wacom empêcheront ou soigneront, totalement ou partiellement, les symptômes et lésions causés par le travail répétitif avec une souris. Le développement de tels symptômes varie selon les individus. Il est conseillé de consulter un médecin afin de déterminer le traitement le plus approprié à votre situation.

• Conservez une posture correcte en permanence.
• Ne serrez pas votre Intuos5 trop fort.
• Détournez régulièrement le regard de votre ordinateur et fixez-le sur d'autres objets de la pièce. Vous éviterez ainsi de vous fatiguer les yeux.
• Faites de brèves pauses entre deux tâches afin de vous étirer et de détendre vos muscles.
• Changez de tâche et d'outil régulièrement au cours de la journée. Évitez les positions ou mouvements répétitifs inconfortables.
• Changez de position si votre posture de travail est inconfortable.

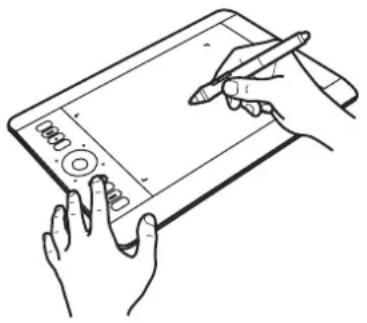

• Si vous utilisez la tablette comme un outil créatif, veillez à placer la tablette en-dessous du clavier, centrée par rapport à l'écran.
• Pour une utilisation pour droitier, positionnez la tablette de sorte que la zone de saisie (surface active) se situe à droite des touches ExpressKeys. Si vous êtes gaucher, positionnez la tablette de manière que la zone de saisie se situe à gauche des ExpressKeys. Reportez-vous à la section configuration de l'orientation de la tablette.
• Si vous utilisez la tablette comme une souris, placez-la sur la droite ou sur la gauche de votre clavier.

Vous découvrirez de nombreuses manières d'utiliser votre tablette Intuos5. Par exemple, si votre tablette prend en charge les deux modes de saisie (stylet et tactile), la saisie tactile peut faciliter votre travail :

Utilisez le stylet sensible à la pression pour traiter des images à l'intérieur d'une application de traitement de photos ou d'images.

Simplifiez les vérifications de documents en utilisant le stylet pour marquer et annoter numériquement les documents.

Changer d'application

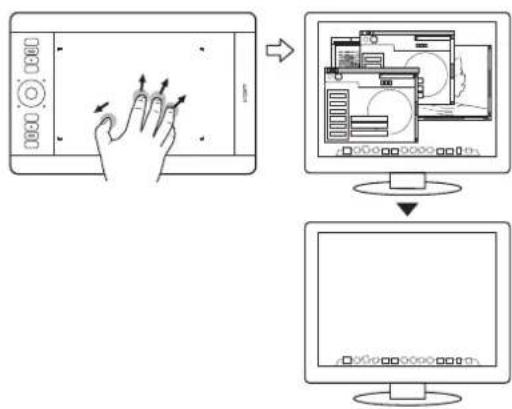

Faites glisser quatre doigts sur la surface de la tablette pour ouvrir le sélecteur d'applications.

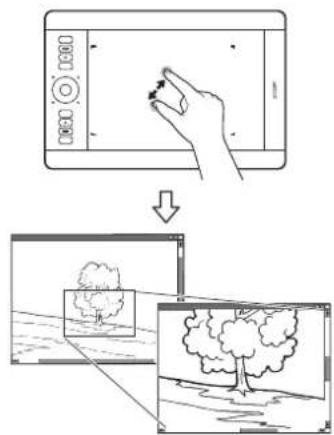

Rapprochez ou éloignez deux doigts pour obtenir un zoom avant ou arrière.

Ouvrir le menu radial

Appuyez de façon prolongée avec trois doigts sur la surface de la tablette pour ouvrir le menu radial.

Afficher les paramètres de la tablette

Faites glisser cinq doigts vers le bas de la surface de la tablette pour afficher et personnaliser facilement les paramètres de celle-ci.

Dans votre application préférée, utilisez le stylet pour dessiner à main levée.

Pour plus d'informations sur ces fonctionnalités et sur les multiples façons d'utiliser votre tablette, reportez-vous à l'expérience tactile de l'Intuos5, à l'utilisation du Grip Pen ou aux commandes de la tablette.

CONFIGURATION DE L'ORIENTATION DE LA TABLETTE

Lors de l'installation initiale de l'Intuos5, vous avez été invité à choisir l'orientation par défaut de la tablette. L'orientation que vous avez choisie a été utilisée pour déterminer les paramètres par défaut de la tablette.

Toutefois, vous pouvez à tout moment reconfigurer facilement l'Intuos5 pour des utilisateurs gauchers ou droitiers. Les paramètres des ExpressKeys et du Touch Ring sont reconfigurés automatiquement lorsque vous modifiez le paramètre de latéralisation.

Utilisation par un droitier :

• Ouvrez le panneau de configuration de la tablette Wacom et sélectionnez l'onglet CORRESPONDANCE. Choisissez l'option d'orientation EXPRESSKEYS GAUCHE. Le pilote de tablette configure automatiquement tous les aspects de la tablette (notamment les options du panneau de configuration de la tablette Wacom) pour une utilisation pour droitier correcte.
• Faites ensuite pivoter physiquement votre tablette de façon à positionner les ExpressKeys sur la gauche. Reportez-vous également à la section Installation du câble USB.

Utilisation de la main gauche :

• Ouvrez le panneau de configuration ____ et sélectionnez l'onglet CORRESPONDANCE. Choisissez l'option d'orientation EXPRESSKEYS DROIT. Le pilote de tablette configure automatiquement tous les aspects de la tablette (notamment les options du panneau de configuration de la tablette Wacom) pour une utilisation pour gaucher correcte.
• Faites ensuite pivoter physiquement votre tablette de façon à positionner les ExpressKeys sur la droite. Reportez-vous également à la section Installation du câble USB.

Vérifiez l'orientation en déplaçant le stylet vers le haut, sur la tablette.

Utilisation d'un moniteur de grande taille :

• Choisissez E XPRESSKEYS HAUT pour utiliser la tablette tournée de 90 degrés dans le sens des aiguilles d'une montre. Le Touch Ring et les ExpressKeys sont orientés vers le haut.
• Choisissez E XPRESSKEYS BAS pour utiliser la tablette tournée de 90 degrés dans le sens inverse des aiguilles d'une montre. Le Touch Ring et les ExpressKeys sont orientés vers le bas.

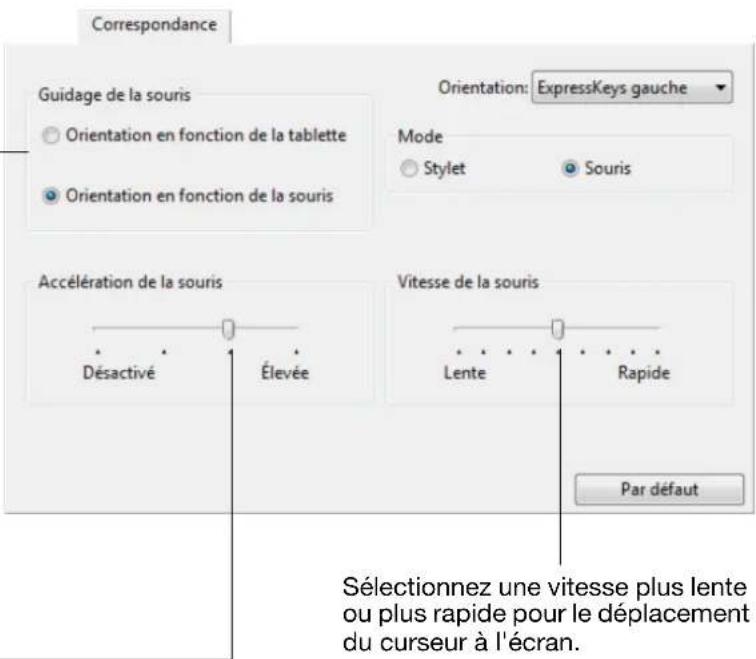

Conseil : si vous disposez d'une souris Intuos5 (en option), cliquez sur le bouton OPTIONS... du panneau de configuration afin de configurer votre périphérique pour une utilisation par un droitier ou par un gaucher. Reportez-vous à la section options avancées.

Remarque : cette procédure n'influe pas sur l'orientation par défaut. Au niveau des écrans d'ouverture de session et de changement d'utilisateur, la tablette utilise l'orientation par défaut que vous avez choisie pendant l'installation. Pour modifier l'orientation par défaut, vous devez réinstaller le pilote de tablette.

INSTALLATION DU CÂBLE USB

1. La connexion du câble USB s'adapte à votre latéralisation.

2. Si vous êtes droitier, connectez le câble USB sur la tablette de manière normale.

3. Si vous êtes gaucher, faites une boucle lâche et insérez le câble dans l'encoche prévue à cet effet, près du port USB.

4. Connectez l'autre extrémité du câble à votre ordinateur.

Reportez-vous également à la section configuration de l'orientation de la tablette.

IDENTIFICATION DE LA SURFACE ACTIVE DE LA TABLETTE

Selon le modèle de tablette, l'Intuos5 peut prendre en charge la saisie tactile et/ou la saisie au stylet.

Saisie au stylet

Votre stylet Intuos5 fonctionne uniquement sur la surface active de la tablette.

Lorsque vous placez le stylet sur la tablette, le curseur se place à l'endroit correspondant à l'écran. Le pointeur de l'écran indique la position du stylet et suit le mouvement de ce dernier dans la surface active de la tablette.

En savoir plus sur l'utilisation du Grip Pen.

Remarque : la surface active est une réplique de l'écran ou des écrans de votre ordinateur. La tablette utilise par défaut l'intégralité de l'écran ou tous les écrans si vous en possédez plusieurs. Vous pouvez personnaliser le rapport de correspondance pour la saisie au stylet en configurant la correspondance tablette-écran.

La surface active est la zone de votre tablette Intuos5 qui détecte la saisie au stylet ou tactile.

Modèles de tablette prenant en charge la saisie au stylet et la saisie tactile :

La saisie tactile est désactivée à chaque fois que la pointe ou la gomme du stylet se trouve dans la plage de proximité de la tablette. Éloignez le stylet et votre main de la surface active de la tablette pour réactiver la saisie tactile.

Sur les tablettes tactiles, vous pouvez :

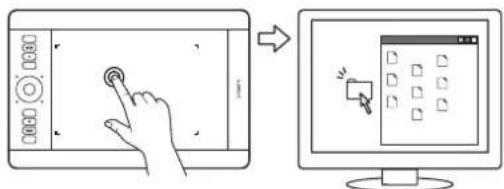

• Faire glisser un ou plusieurs doigts sur la surface active pour positionner le pointeur de l'écran.
• Cliquer ou effectuer un clic droit.
• Faire défiler et zoomer.
• Parcourir les pages de la plupart des navigateurs Web et des visionneuses de photos ou de documents.
  • Afficher le menu radial.
• Changer d'application et exécuter d'autres fonctions sur votre bureau.
• Enregistrer votre travail.
• Accéder aux paramètres de votre tablette Wacom.

Certains mouvements peuvent être personnalisés.

En savoir plus sur l'expérience tactile de l'Intuos5.

La surface active est la zone de votre tablette Intuos5 qui détecte la saisie au stylet ou tactile.

Modèles de tablette prenant en charge la saisie au stylet et la saisie tactile :

La saisie tactile est désactivée à chaque fois que la pointe ou la gomme du stylet se trouve dans la plage de proximité de la tablette. Éloignez le stylet et votre main de la surface active de la tablette pour réactiver la saisie tactile.

Si votre ordinateur est connecté à plusieurs moniteurs, la correspondance de l'Intuos5 avec les moniteurs s'effectue en fonction de la configuration de ces derniers dans les propriétés d'affichage du panneau de configuration.

- Si plusieurs moniteurs sont utilisés et que vous êtes en mode Moniteur complémentaire, la tablette considère que l'ensemble des moniteurs représente un grand écran unique.

Exemple de correspondance de la tablette sur un moniteur unique.

Moniteur 1

Exemple de correspondance de la tablette avec le bureau du système, affiché sur deux moniteurs.

- Si vos moniteurs sont en mode Miroir, c'est-à-dire s'ils affichent le même contenu, la correspondance de la tablette s'effectue avec tout l'espace de chaque moniteur et le curseur apparaît simultanément sur chaque moniteur.

Pour plus d'informations concernant la configuration de votre ordinateur et de votre système d'exploitation en vue de l'utilisation de plusieurs moniteurs, consultez la documentation du matériel et du système d'exploitation.

Conseils :

• Vous pouvez personnaliser la tablette pour une correspondance avec un seul moniteur ou avec une partie de la surface du moniteur.
  Reportez-vous à la section correspondance tablette-écran.

- Lorsque votre système est configuré avec plusieurs moniteurs, vous pouvez affecter la fonction BASCULEMENT ENTRE ÉCRANS à une ExpressKey. Cela vous permet de basculer la correspondance de la tablette et le curseur de l'écran entre l'écran principal et vos autres moniteurs. Reportez-vous à la section Utilisation de la fonction de basculement entre écrans.

PANNEAU DE CONFIGURATION - FONCTIONS DE BASE

Lorsque vous maîtriserez parfaitement les fonctions de base de votre tablette Intuos5, vous souhaiterez certainement personnaliser le mode de saisie tactile ou de saisie au stylet. La personnalisation des paramètres de votre tablette Intuos5 s'effectue dans le panneau de configuration de la tablette Wacom.

Gérer vos paramètres du panneau de configuration

Présentation du panneau de configuration

UTILISATION DE L'INTUOS5

Si vous êtes un utilisateur novice, veuillez consulter les sections suivantes. Reportez-vous également à l'expérience tactile de l'Intuos5.

Important : n'utilisez qu'un stylet Wacom compatible, comme celui fourni avec votre produit, ou un accessoire Wacom conçu pour être utilisé avec l'Intuos5. D'autres stylets risquent de ne pas fonctionner correctement.

Reportez-vous à la section autres pièces et accessoires.

Utilisation du Grip Pen

Commandes de la tablette

UTILISATION DU GRIP PEN

Le Grip Pen sans fil et sans pile est sensible au niveau de pression et d'inclinaison exercé sur sa pointe.

Le stylet vous permet d'effectuer quatre opérations de base sur la surface active de la tablette : le pointage, le clic, le double-clic et le déplacement. Si vous êtes peu familiarisé avec l'utilisation d'un stylet, effectuez les exercices décrits dans les pages suivantes.

Remarque : pour les tablettes Intuos5 qui prennent en charge la saisie au stylet et la saisie tactile, la saisie tactile est désactivée à chaque fois que la pointe ou la gomme du stylet se trouve dans la plage de proximité de la tablette. Éloignez le stylet et votre main de la surface active de la tablette pour réactiver la saisie tactile.

Si vous effectuez une saisie tactile accidentellement, désactivez-la manuellement en appuyant sur une ExpressKey configurée pour DÉS-/ACTIVER LA SAISIE TACTILE. Une fois que vous avez terminé d'utiliser le stylet, appuyez à nouveau sur l'ExpressKey pour réactiver la saisie tactile. Vous pouvez également utiliser le panneau de configuration de la tablette Wacom pour désactiver la saisie tactile. Reportez-vous à la section personnalisation des fonctions de la tablette.

Tenue du stylet

Positionnement

Clic

Déplacement

Utilisation du bouton latéral

Dessiner avec sensibilité à la pression

Dessin avec inclinaison

Gommer

Exercice de coordination œil-main

TENUE DU STYLET

Tenez le Grip Pen comme un stylo ou un crayon classique. Tenez le stylet de manière que la position du bouton latéral vous permette de l'actionner facilement avec le pouce ou l'index. Veillez cependant à ne pas activer accidentellement le bouton latéral lorsque vous dessinez ou naviguez avec le stylet. Vous pouvez incliner le stylet à votre guise pour travailler plus confortablement.

Position pour le dessin et la navigation

Placez le porte-stylet à proximité de la tablette. Ce support permet de positionner le stylet verticalement ou horizontalement.

Important :

• Lorsque vous n'utilisez pas votre stylet, placez-le dans le porte-stylet ou posez-le à plat sur le bureau. Pour préserver la sensibilité de votre stylet, ne le rangez pas sur un support où il reposera sur sa pointe ou sa gomme.
• Un outil Intuos5 laissé sur la tablette peut interférer avec le positionnement du curseur à l'écran lors de l'utilisation d'autres périphériques de pointage, ou peut empêcher l'ordinateur de se mettre en veille.

Le stylet permet de positionner le curseur (ou pointeur) à l'écran.

Lorsque vous soulevez le stylet et placez sa pointe sur la surface active de la tablette, le curseur à l'écran se place au nouvel endroit.

Déplacez le curseur à l'écran en immobilisant le stylet au-dessus de la surface de la tablette puis en déplaçant votre main. Sans toucher la surface mais en veillant à maintenir la pointe du stylet à proximité de la tablette.

Pour sélectionner une icône ou un dossier, utilisez votre stylet pour positionner le curseur sur l'objet. Appuyez ensuite sur l'icône ou le dossier pour sélectionner celui-ci.

Conseils :

• Si vous éprouvez quelques difficultés à utiliser un stylet, effectuez l'exercice suivant : exercice de coordination œil-main.
• Le pointage est plus aisé lorsque vous alignez la tablette et le moniteur de manière à ce que le curseur à l'écran se déplace dans la même direction que votre main sur la tablette.

Le stylet peut être réglé pour placer le curseur à l'écran de deux manières différentes : en mode Stylet ou en mode Souris. Reportez-vous à la section correspondance tablette-écran.

En mode Stylet, lorsque vous placez le stylet sur la tablette, le curseur se place à l'endroit correspondant à l'écran. Le pointeur de l'écran indique la position du stylet et suit le mouvement de ce dernier sur la surface active de la tablette. Il s'agit du réglage par défaut du stylet.

Lorsque vous positionnez le curseur à l'écran et utilisez un bouton du stylet, la pointe du stylet doit être située à moins de 10 mm de la surface de la tablette. Il n'est pas nécessaire que la pointe soit en contact avec la tablette pour déplacer le curseur à l'écran ou utiliser le bouton latéral.

Tous les outils Intuos5 fonctionnent uniquement sur la surface active de la tablette.

Distance de 10 mm environ

CLIC

Cliquez pour mettre en surbrillance ou sélectionner un élément à l'écran. Double-cliquez pour l'ouvrir.

Clic. Appuyez brièvement la pointe de stylet sur la tablette ou exercez une pression suffisante avec la pointe pour simuler un clic. La pointe du stylet ne produit pas de son.

Essayez de cliquer sur l'icône d'un dossier en plaçant le curseur à l'écran au-dessus de l'icône et en appuyant la pointe du stylet sur la tablette. Le dossier doit s'afficher en surbrillance.

Conseil : configurez Windows de manière à sélectionner un élément en plaçant le stylet au-dessus de l'icône et à activer ce dernier d'un seul clic. Pour activer cette fonction, ouvrez un dossier.

Windows 7 et Vista : ouvrez le menu déroulant ORGANISER et choisissez OPTIONS DES DOSSIERS ET DE RECHERCHE. Dans l'onglet GÉNÉRAL, sélectionnez l'option OUVRIR LES ÉLÉMENTS PAR SIMPLE CLIC (SÉLECTION PAR POINTAGE).

Windows XP : ouvrez le menu déroulant OUTILS, puis sélectionnez OPTIONS DES DOSSIERS.... Dans l'onglet GÉNÉRAL, sélectionnez l'option OUVRIR LES ÉLÉMENTS PAR SIMPLE CLIC (SÉLECTION PAR POINTAGE).

Double clic. Appuyez brièvement sur la tablette avec la pointe de stylet, à deux reprises et au même endroit. Ce geste équivaut à double-cliquer avec un bouton de la souris. Essayez de double-cliquer sur l'icône d'un dossier pour l'ouvrir.

Conseil : appuyez sur le bouton latéral supérieur pour double-cliquer. Cette méthode est plus facile, et donc préférable à celle consistant à exercer deux pressions consécutives sur la tablette avec la pointe de stylet pour obtenir un double-clic.

La fonction de déplacement permet de sélectionner et de déplacer des objets à l'écran.

Commencez par pointer le curseur sur un objet. Appuyez ensuite sur la tablette avec la pointe de stylet, puis faites glisser sur la tablette. L'objet sélectionné se déplace à l'écran dans la direction correspondante.

Pour sélectionner du texte dans un document, placez le curseur au début d'une ligne de texte, puis faites glisser le stylet afin de sélectionner le texte.

Ce bouton possède deux fonctions personnalisables que vous pouvez sélectionner en faisant basculer le bouton dans un sens ou dans l'autre. Vous pouvez utiliser ce bouton dès lors que la pointe du stylet est située à moins de 10 mm de la surface active de la tablette. Il n'est pas nécessaire que la pointe du stylet soit en contact avec la tablette pour pouvoir utiliser le bouton.

Les positions par défaut du bouton sont :

Supérieur : D OUBLE-CLIC

Inférieur : CLIC DROIT

Appuyez sur le bouton supérieur pour double-cliquer. Cette opération est plus aisée que si vous tentez d'appuyer deux fois sur la tablette avec la pointe du stylet.

Appuyez sur le bouton inférieur du stylet pour effectuer un clic droit et accéder aux menus spécifiques à une application ou à une icône.

Conseil : pour positionner un document ou une image dans n'importe quelle direction dans la fenêtre active, attribuez la fonction PANORAMIQUE/ DÉFILEMENT à un bouton. Appuyez ensuite sur le bouton du stylet pour déplacer la pointe de ce dernier sur la tablette. Au fur et à mesure que vous déplacez la pointe de stylet, le document ou l'image se repositionne en suivant la direction du mouvement du stylet sur la tablette. Relâchez le bouton du stylet ou soulevez la pointe de stylet de la surface de la tablette lorsque vous avez terminé.

Dans certaines applications, le document suit précisément le curseur de l'écran lorsque vous déplacez la pointe de stylet. Dans d'autres applications, il se déplace simplement dans la même direction générale.

Pour affecter de nouvelles fonctions au bouton, reportez-vous à la section consacrée à la personnalisation des boutons des outils.

DESSINER AVEC SENSIBILITÉ À LA PRESSION

Le stylet répond aux mouvements de votre main, vous permettant ainsi de tracer des traits au crayon et au pinceau à l'aspect naturel dans les applications qui prennent en charge ces fonctions. Un grand nombre d'applications graphiques possèdent des outils de dessin capables de reconnaître la pression appliquée au stylet. À titre d'exemple, certaines applications comportent des barres à glissière permettant de modifier les caractéristiques des traits, telles que la largeur, la couleur et l'opacité. Ces caractéristiques peuvent être contrôlées de manière nettement plus précise grâce à la sensibilité à la pression du stylet. Vous pouvez, par exemple, changer l'épaisseur du trait, mélanger les couleurs et modifier l'opacité grâce à la pression exercée sur le stylet. Les outils d'encrage numérique de Microsoft Windows 7, Vista et Office 2007 (ou ultérieur) réagissent également à la pression appliquée sur le stylet.

Pour écrire, encrer ou dessiner avec sensibilité à la pression, déplacez le stylet sur la surface de la tablette en faisant varier la pression exercée sur la pointe du stylet.

• Appuyez fort pour obtenir des traits épais ou des couleurs saturées.
• Appuyez légèrement pour obtenir des traits fins ou des couleurs plus claires.

Dans certaines applications, vous devez d'abord sélectionner un outil sensible à la pression à partir de la palette d'outils.

Pour plus d'informations sur le réglage du toucher de la pointe, reportez-vous à la section réglage du toucher de la pointe et du double-clic.

Pour plus d'informations sur les applications prenant en charge la pression, rendez-vous sur le site Web de Wacom. Reportez-vous à la section informations sur le produit.

La tablette détecte l'inclinaison du stylet par rapport à la verticale. L'inclinaison permet de contrôler la forme et l'épaisseur de la ligne dans les applications qui la prennent en charge. Cette fonction se rapproche de l'emploi d'un aérographe, où l'outil trace une ligne fine lorsqu'il est vertical ou une ligne large lorsqu'il est incliné. Dans d'autres applications, vous pouvez régler l'inclinaison pour définir des propriétés du pinceau telles que la largeur, la couleur ou l'opacité.

Pour tester l'inclinaison, tracez une courbe dans une application graphique (comme Corel® Painter™) qui prend en charge l'inclinaison. Vérifiez que la fonction d'inclinaison de votre application est active. Changez ensuite l'inclinaison du stylet pendant que vous dessinez afin de modifier la forme et l'épaisseur du trait du pinceau.

Vous pouvez modifier les caractéristiques du pinceau dans votre application pour créer différents effets.

Pour ajuster l'inclinaison nécessaire afin d'obtenir l'effet recherché, reportez-vous à la section consacrée à la personnalisation de la sensibilité à l'inclinaison.

Pour plus d'informations sur les applications prenant en charge l'inclinaison, rendez-vous sur le site Web de Wacom. Reportez-vous à la section informations sur le produit.

Le fonctionnement de la gomme du stylet est semblable à celui d'une gomme ordinaire.

Vous pouvez effacer de façon intuitive et naturelle dans les applications graphiques qui prennent en charge la gomme du stylet. Lorsque vous utilisez la gomme du stylet, l'application sélectionne automatiquement l'outil Gomme.

Dans les applications prenant en charge la sensibilité à la pression, il est possible de sélectionner des outils sensibles à la pression dans la palette d'outils afin de varier la longueur et la largeur de la gomme selon la pression exercée sur le stylet.

Reportez-vous à la section réglage du toucher de la gomme pour plus d'informations.

Utilisez la gomme du stylet dans Microsoft Windows 7, Vista et Office 2007 (ou ultérieur) pour effacer des notes ou des croquis tracés à l'encre numérique et pour sélectionner et supprimer du texte ou des cellules de feuille de calcul dans une application.

Dans les applications de traitement de texte qui la prennent en charge, utilisez la gomme pour sélectionner du texte, puis soulevez-la de la tablette pour supprimer le texte en question.

Pour plus d'informations sur les applications prenant en charge la gomme, rendez-vous sur le site Web de Wacom. Reportez-vous à la section informations sur le produit. Si la gomme n'est pas prise en charge par une application, vous pouvez toujours l'utiliser pour les fonctions de positionnement, de dessin et d'annotation.

EXERCICE DE COORDINATION ŒIL-MAIN

L'exercice suivant a pour but d'entraîner votre coordination œil-main dans l'emploi du stylet :

1. Ouvrez une application graphique. Utilisez l'outil Ligne pour tracer une grille rectangulaire dont les lignes sont espacées d'environ 20 à 25 mm. Vous pouvez utiliser votre souris classique pour ce faire.
2. Choisissez un outil à main levée dans votre application et utilisez le stylet pour tracer un point sur chaque intersection de la grille.
3. Tracez une croix sur chaque intersection de la grille.
4. Effacez l'écran, puis tracez le dessin de votre choix. Plus vous utiliserez votre stylet, plus l'écriture, le dessin et la navigation seront faciles.

COMMANDES DE LA TABLETTE

Pour améliorer votre productivité dans des applications graphiques ou autres, l'Intuos5 est dotée d'ExpressKeys et d'un Touch Ring. Tout en utilisant votre main dominante pour la saisie tactile ou au stylet, actionnez les ExpressKeys ou le Touch Ring de l'autre main.

Surface active

Zone de votre tablette qui détecte la saisie tactile ou la saisie au stylet.

ExpressKeys

Appuyez sur les ExpressKeys personnalisables pour exécuter des fonctions ou des frappes fréquemment utilisées ou pour simuler des clics ou des touches de modification.

Remarque : les tablettes de petite taille sont dotées de six ExpressKeys.

Touch Ring

Faites glisser votre doigt le long de l'anneau pour effectuer un zoom, pour faire défiler le contenu de l'écran ou pour effectuer d'autres opérations personnalisées.

Appuyez sur le bouton de basculement (centre) pour passer d'un des quatre modes personnalisables à un autre. Lorsque vous basculez d'une configuration à une autre, le voyant d'état correspondant s'allume.

Reportez-vous également à la personnalisation des ExpressKeys et à la personnalisation du Touch Ring.

UTILISATION DES EXPRESSKEYS

Appuyez sur les touches individuelles pour exécuter des fonctions ou des frappes fréquentes.

Les ExpressKeys peuvent également être utilisées pour modifier les propriétés de la saisie tactile, de votre stylet ou d'autres outils pendant que vous travaillez. Si votre tablette prend en charge la saisie tactile, vous pouvez également exécuter des mouvements pour réaliser de nombreuses fonctions.

Configuration des ExpressKeys lorsqu'elles sont positionnées sur le côté gauche de la tablette (EXPRESSKEYS GAUCHE).

Configuration des ExpressKeys lorsqu'elles sont positionnées sur le côté droit de la tablette (EXPRESSKEYS DROIT).

Paramètres par défaut de la tablette Pen et Touch :

Tablettes ne prenant en charge que la saisie au stylet Les paramètres par défaut sont, de haut en bas, AFFICHER PARAMÈTRES, MENU RADIAL, MODE DE PRÉCISION, CHANGER ÉCRAN, MAJ, CTRL/COMMANDE, ALT/OPT et PANORAMIQUE/DÉFILEMENT.

Les tablettes de petite taille sont dotées de six ExpressKeys.

Tablettes Pen et Touch de petite taille Les paramètres par défaut sont, de haut en bas, DÉS-/ACTIVER LA SAISIE TACTILE, AFFICHER PARAMÈTRES, MAJ, CTRL/COMMANDE, ALT/OPT et PANORAMIQUE/DÉFILEMENT. Tablettes de petite taille ne prenant en charge que la saisie au stylet. Les paramètres par défaut sont AFFICHER PARAMÈTRES, MODE DE PRÉCISION, MAJ, CTRL/COMMANDE, ALT/OPT et PANORAMIQUE/DÉFILEMENT.

Les ExpressKeys peuvent également être utilisées de façon combinée. Programmez par exemple une première touche pour la fonction CTRL et une seconde pour ALT. Lorsque vous appuyez sur les deux touches à la fois, une fonction CTRL+ALT est lancée.

Conseils :

• Utilisez le menu radial pour étendre les fonctionnalités de votre tablette.
• Posez le doigt sur une ExpressKey pour activer l'affichage Express View et ainsi afficher les paramètres de l'ExpressKey.
• Pour afficher un diagramme interactif des paramètres actuels de la tablette, appuyez sur une ExpressKey configurée sur AFFICHER PARAMÈTRES.

Les paramètres peuvent varier selon votre modèle de tablette.

À titre d'exemple, vous pouvez également utiliser les ExpressKeys pour :

• Faire correspondre une touche à un raccourci clavier fréquemment utilisé.
• Définir une touche pour lancer un fichier ou une application fréquemment utilisé(e).
• Si vous ne souhaitez pas (ou ne pouvez pas) utiliser les boutons latéraux de votre Grip Pen, paramétrez une des ExpressKeys pour qu'elle exécute un clic droit ou un double-clic.
• Choisir l'une des autres fonctions disponibles. Reportez-vous à la personnalisation des ExpressKeys.

Important : certaines applications peuvent supplanter et contrôler les fonctions ExpressKeys. Pour plus de détails, reportez-vous à la section utilisation d'applications intégrées pour le contrôle de la tablette.

Utilisez le panneau de configuration de la tablette Wacom pour personnaliser les options des ExpressKeys.

Gérer vos paramètres du panneau de configuration

Présentation du panneau de configuration

Personnalisation des ExpressKeys

UTILISATION DU TOUCH RING

Faites glisser votre doigt le long du Touch Ring pour effectuer un zoom avant ou arrière, faire défiler un contenu vers le haut ou le bas, ou pour exécuter les fonctions affectées à une combinaison de touches.

Exemple de zoom avant.

Faites glisser votre doigt dans le sens des aiguilles d'une montre pour effectuer un zoom avant ou faire défiler le contenu vers le bas dans la plupart des applications. Appuyez sur la partie supérieure du Touch Ring pour appliquer des modifications incrémentielles uniques à partir de la fonction définie.

Exemple de zoom arrière.

Faites glisser votre doigt dans le sens inverse des aiguilles d'une montre pour effectuer un zoom arrière ou faire défiler le contenu vers le haut. Appuyez sur la partie inférieure du Touch Ring pour appliquer des modifications incrémentielles uniques.

Configuration du Touch Ring lorsque ce dernier est positionné sur le côté gauche de la tablette. Les paramètres par défaut sont les suivants :

Tapotez la partie supérieure ou inférieure de l'anneau pour obtenir des modifications incrémentielles.

Appuyez sur le bouton de basculement — pour passer d'un des quatre modes personnalisables à un autre. Lorsque vous basculez d'une configuration à une autre, le voyant d'état correspondant s'allume. Toute configuration désactivée est ignorée dans la séquence de basculements.

Un diagramme des paramètres actuels du Touch Ring s'affiche brièvement sur l'écran lorsque vous appuyez sur le bouton de basculement.

Paramètre 1 : AUTO SCROLL/ZOOM. Paramètre l'anneau afin qu'il effectue des opérations de zoom dans les applications graphiques et de défilement dans les autres applications.

Certaines applications peuvent confondre zoom et défilement, voire ignorer totalement le zoom. De la même manière, certaines opérations de défilement peuvent être interprétées comme des opérations de zoom, voire être complètement ignorées.

Paramètre 2 : CHOISIR CALQUE. Vous permet de passer d'un calque à un autre dans une pile de calques, vers le haut ou vers le bas, lorsque vous travaillez dans Adobe Photoshop. Déplacez votre doigt dans le sens des aiguilles d'une montre le long de l'anneau pour passer d'un calque à l'autre vers le haut.

Paramètre 3 : DIAMÈTRE DE LA FORME. Paramètre l'anneau afin qu'il augmente ou réduise la taille du pinceau lorsque vous travaillez dans Adobe Photoshop.

Paramètre 4 : ROTATION DE LA ZONE DE TRAVAIL. Vous permet de faire pivoter ou basculer une image entière lorsque vous travaillez dans Adobe Photoshop CS4 (ou ultérieur).

Pour modifier le mode de fonctionnement du Touch Ring, reportez-vous à la personnalisation du Touch Ring

Important : certaines applications peuvent supplanter et contrôler les fonctions du Touch Ring. Pour plus de détails, reportez-vous à la section utilisation d'applications intégrées pour le contrôle de la tablette.

Le panneau de configuration de la tablette Wacom vous permet de personnaliser les options du Touch Ring.

Gérer vos paramètres du panneau de configuration

Présentation du panneau de configuration

Personnalisation du Touch Ring

L'EXPÉRIENCE TACTILE DE L'INTUOS5

L'Intuos5 est conçue pour améliorer votre façon de travailler. La saisie tactile vous permet d'utiliser la tablette Intuos5 du bout des doigts pour interagir avec votre ordinateur.

L'utilisation de la saisie tactile de l'Intuos5 est semblable à celle d'autres périphériques Mac ou Windows, tels que les téléphones, les pavés tactiles ou les ordinateurs portables. Découvrez d'abord les fonctions de base pour apprendre à naviguer et à utiliser votre tablette comme une souris. Vous apprendrez ensuite les fonctions de défilement, de zoom et de rotation.

La saisie tactile est activée chaque fois que vous touchez la surface active de la tablette.

• Lorsque vous utilisez la saisie tactile, vous pouvez maintenir l'écart entre vos doigts qui vous semblera le plus confortable.
  Toutefois, si vous positionnez vos doigts de façon trop rapprochée, la tablette peut l'interpréter comme une entrée de données à un seul doigt ou être incapable d'identifier le doigt à l'origine d'une action ou d'un mouvement. Vos doigts doivent rester dans la surface active.
• Essayez plusieurs réglages de saisie tactile jusqu'à obtenir celui qui vous convient le mieux. Prenez toutes les dispositions nécessaires pour éviter une saisie tactile accidentelle sur la tablette lorsque vous effectuez des mouvements. Par exemple, si votre auriculaire ou la paume de votre main touche la surface active de la tablette lorsque vous zoomez ou faites défiler, vous pouvez déclencher accidentellement un clic droit.

Remarque : pour les modèles de tablette qui prennent en charge la saisie tactile et la saisie au stylet, la saisie tactile est désactivée chaque fois que la pointe ou la gomme du stylet se trouve dans la plage de proximité de la tablette. Éloignez le stylet et votre main de la surface active de la tablette pour réactiver la saisie tactile.

Navigation tactile

Personnalisation de la saisie tactile

Test de la saisie tactile

NAVIGATION TACTILE

La fonction de saisie tactile de votre tablette Intuos5 Touch vous permet de contrôler un ordinateur en promenant simplement vos doigts sur la surface de la tablette. Reportez-vous à la section identification de la surface active de la tablette.

Les options de saisie tactile peuvent être activées ou désactivées séparément à partir du panneau de configuration de la tablette Wacom. Pour activer la saisie tactile, cette fonction doit être sélectionnée dans l'onglet OPTIONS TACTILES, GESTES STANDARD ou MES GESTES.

• Utilisez les fonctions de base pour naviguer et reproduire les fonctions habituelles d'une souris.
• Utilisez des mouvements pour exécuter différentes fonctions, dont le défilement, le zoom et la rotation. Certains mouvements s'accompagnent d'un indice visuel qui s'affiche à l'écran pour indiquer que le mouvement a bien été reconnu par l'Intuos5.

Décochez cette case pour désactiver la saisie tactile.

La saisie tactile peut être entièrement désactivée (puis activée à nouveau) à partir de l'un des onglets de fonction tactile, dans le panneau de configuration de la tablette Wacom.

Onglet affiché : GESTES STANDARD.

Capture d'écran Windows. Les options disponibles peuvent varier selon votre système d'exploitation et votre version.

Vous pouvez personnaliser l'expérience tactile mais aussi les ExpressKeys afin d'effectuer certaines fonctions tactiles.

ACTIONS AVEC UN DOIGT

Déplacement. Utilisez un seul doigt pour déplacer le curseur. Faites glisser votre doigt sur la surface de la tablette.

Clic. D'un seul doigt, naviguez jusqu'à un élément. Soulevez votre doigt et exercez une légère pression pour le sélectionner.

Double-clic. D'un seul doigt, naviguez jusqu'à un élément. Soulevez votre doigt et exercez deux pressions rapides.

(FONCTION VERROUILLER GLISSER-DÉPLACER désactivée). D'un seul doigt, exercez une pression sur un élément pour le sélectionner. Appuyez alors rapidement sur l'icône et faites glisser votre doigt sur la tablette pour déplacer l'élément. Soulevez votre doigt pour le déposer à l'endroit souhaité.

Conseils :

- Vous pouvez sélectionner et déplacer plusieurs éléments sur le bureau :

Sur les ordinateurs Windows : appuyez sur la touche CTRL ou MAJ au moment où vous exercez une pression pour sélectionner plusieurs éléments.

Sur les ordinateurs Mac : appuyez sur la touche MAJ ou COMMANDE au moment où vous exercez une pression pour sélectionner plusieurs éléments.

- Vous pouvez également sélectionner et déplacer un élément avec deux doigts.

(FONCTION VERROUILLER GLISSER-DÉPLACER activée). D'un seul doigt, exercez une pression sur un élément pour le sélectionner. Déplacez (faites glisser) votre doigt sur la tablette pour déplacer l'élément. Exercez une nouvelle pression pour déposer l'élément à l'endroit souhaité.

ACTIONS ET MOUVEMENTS AVEC DEUX DOIGTS

Sélectionner et déplacer. D'un seul doigt, naviguez jusqu'à un élément. Effectuez votre sélection à l'aide de votre pouce ou en utilisant un autre doigt situé à gauche du doigt en contact. Si vous devez déplacer des éléments ou sélectionner des blocs de texte, nous vous recommandons d'utiliser deux doigts plutôt que votre pouce et un doigt.

• Pour déplacer l'élément sélectionné, faites glisser vos doigts sur la tablette.
• Pour mettre en surbrillance un bloc de texte, faites glisser vos doigts sur la tablette en sélectionnant le texte.
• Vous pouvez également élargir un déplacement sans relâcher la sélection. Pour cela, soulevez un doigt et faites glisser le second à l'endroit souhaité. Reposez ensuite le premier doigt sur la tablette et continuez de déplacer l'élément avec vos deux doigts.

Soulevez votre pouce ou deuxième doigt pour relâcher.

Remarque : si la tablette est configurée pour une orientation pour gaucher (ExpressKeys situées à droite de la tablette), exercez une pression à droite du doigt principal.

D'un seul doigt, naviguez jusqu'à un élément. Puis, à l'aide d'un autre doigt, exercez une pression à droite et relâchez. Cette action permet de produire un clic droit et d'afficher un menu contextuel à l'emplacement du curseur.

Vous pouvez ensuite accéder à une option du menu et la sélectionner par simple pression.

Remarque : si la tablette est configurée pour une orientation pour gaucher (ExpressKeys situées à droite de la tablette), exercez une pression à droite du doigt principal.

Pour effectuer un clic droit et faire apparaître un menu contextuel au niveau du curseur, exercez une pression sur la surface de la tablette avec deux doigts légèrement espacés. Effectuez une pression rapide en utilisant les deux doigts simultanément.

Vous pouvez ensuite accéder à une option du menu et la sélectionner par simple pression.

Positionnez deux doigts sur la surface de la tablette.

D'un geste fluide, déplacez vos doigts simultanément et en parallèle.

• Pour faire défiler vers le haut, déplacez vos doigts vers le haut.
• Pour faire défiler vers le bas, déplacez vos doigts vers le bas.
• Pour faire défiler vers la gauche, déplacez vos doigts vers la gauche.
• Pour faire défiler vers la droite, déplacez vos doigts vers la droite.

Conseils :

• Terminez ce mouvement par une pression rapide pour continuer le défilement une fois que vos doigts ont atteint l'extrémité de la tablette.
• Pour les fenêtres à défilement vertical ou horizontal, déplacez vos doigts dans n'importe quelle direction pour contrôler l'affichage du document.
• Si vous préférez utiliser uniquement le défilement vertical, sur le panneau de configuration de la tablette Wacom, dans l'onglet GESTES STANDARD, sélectionnez VERTICAL dans le menu déroulant DÉFILEMENT.
• Mac OS 10.7.x : choisissez la direction NATURELLE ou STANDARD dans le menu déroulant DÉFILEMENT, situé dans le panneau de configuration de la tablette Wacom, onglet GESTES STANDARD.

Choisissez NATURELLE afin que lorsque vous faites défiler vers le bas, le contenu se déplace dans la même direction.

Un défilement STANDARD effectue le mouvement inverse et déplace le contenu vers le haut lorsque vous faites défiler vers le bas. Il s'agit du comportement utilisé sur les systèmes d'exploitation antérieurs à la version 10.7.

Défilement rapide. Déplacez rapidement vos deux doigts simultanément en les soulevant en fin de mouvement.

• Pour obtenir un défilement rapide vers le haut, déplacez vos doigts vers le haut.
• Pour obtenir un défilement rapide vers le bas, déplacez vos doigts vers le bas.

Remarque : le défilement rapide fonctionne uniquement avec le défilement vertical.

Commencez par positionner deux doigts sur la surface de la tablette.

• Pour effectuer un zoom avant, écartez vos doigts l'un de l'autre (écartement).
• Pour effectuer un zoom arrière, rapprochez vos doigts (pincement).

Remarque : si vous ne parvenez pas à utiliser correctement les fonctions de zoom dans Adobe® Photoshop®, vérifiez que la fonction ZOOM AVEC MOLETTE DE DÉFILEMENT n'est pas sélectionnée dans les options PRÉFÉRENCES de Photoshop.

Rotation à deux doigts. Placez deux doigts en diagonale de la surface de la tablette et effectuez un mouvement de rotation vers la gauche ou vers la droite.

Afin que votre geste soit efficace, placez vos doigts en diagonale de la surface de la tablette à une distance d'au moins 25 mm l'un de l'autre.

Remarque : le mouvement de rotation peut fonctionner différemment en fonction de l'application que vous utilisez. Il est donc possible par exemple que la rotation s'effectue avec fluidité, par incréments de 90 degrés, ou pas du tout.

Rotation autour d'un doigt. Positionnez deux doigts en diagonale de la surface de la tablette. Maintenez un doigt immobile et déplacez l'autre doigt autour de ce dernier.

Afin que votre geste soit efficace, placez vos doigts en diagonale de la surface de la tablette à une distance d'au moins 25 mm l'un de l'autre.

Remarque : le mouvement de rotation peut fonctionner différemment en fonction de l'application que vous utilisez. Il est donc possible par exemple que la rotation s'effectue avec fluidité, par incréments de 90 degrés, ou pas du tout.

MOUVEMENTS AVEC TROIS DOIGTS

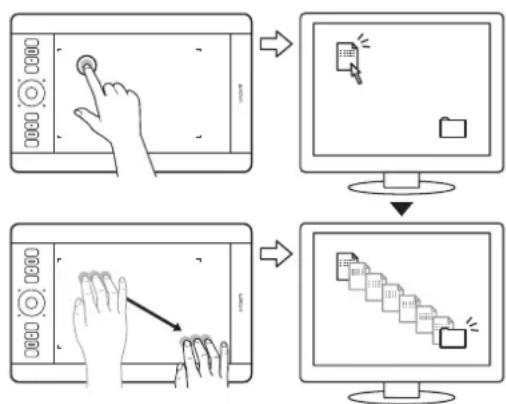

Mac OS 10.7.x uniquement. D'un seul doigt, exercez une pression sur un élément pour le sélectionner. Soulevez votre doigt de la surface de la tablette, puis glissez-déplacez en utilisant trois doigts légèrement écartés. Soulevez vos doigts pour relâcher l'élément.

Suivant ou Précédent (déplacement vers la droite ou la gauche). Déplacez trois doigts légèrement écartés en les soulevant en fin de mouvement.

- Pour envoyer une commande « Suivant » dans la plupart des navigateurs et visionneuses de photos, déplacez vos doigts vers la droite.

- Pour envoyer une commande « Précédent » dans la plupart des navigateurs et visionneuses de photos, déplacez vos doigts vers la gauche.

Conseils :

• Le glissement rapide revient à utiliser les flèches gauche et droite dans une visionneuse de documents.
• Utilisez le glissement rapide pour passer à la page suivante ou précédente dans la plupart des navigateurs Web.

Appuyez de façon prolongée avec trois doigts légèrement espacés sur la surface de la tablette. Le menu radial s'affiche sur votre écran. Relâchez pour utiliser le menu radial.

Ce mouvement peut être personnalisé. Reportez-vous à l a se c t i o n _choix des fonctions tactiles personnalisées

MOUVEMENTS AVEC QUATRE DOIGTS

Mac OS 10.7.x uniquement. Placez votre pouce et trois doigts sur la surface de la tablette, puis rapprochez-les pour estomper vos fenêtres ouvertes et afficher toutes vos apps.

ÉCARTER LES DOIGTS POUR AFFICHER LE BUREAU

Mac OS 10.7.x uniquement. Placez votre pouce et trois doigts sur la surface de la tablette, puis écartez-les pour afficher le bureau.

GLISSER À GAUCHE/DROITE POUR CHANGER D'APPLICATION

Pour ouvrir le commutateur d'applications, déplacez quatre doigts légèrement écartés vers la gauche ou vers la droite. Déplacez ensuite un seul doigt vers la gauche ou vers la droite pour mettre une application en surbrillance. Exercez une pression pour sélectionner l'application de votre choix.

Windows XP. Déplacez quatre doigts vers la gauche ou la droite pour ouvrir le sélecteur d'applications. Déplacez à nouveau vos doigts pour ouvrir l'application suivante dans la liste.

Mac OS 10.7.x. Faites glisser rapidement quatre doigts vers la gauche ou la droite pour basculer entre les différentes apps en plein écran.

GLISSER VERS LE HAUT POUR AFFICHER LE BUREAU

Déplacez quatre doigts légèrement écartés vers le haut pour afficher le bureau. Déplacez-les à nouveau vers le haut pour rouvrir toutes les fenêtres sur le bureau.

Mac OS 10.7.x. Faites glisser rapidement quatre doigts vers le haut pour afficher Mission Control et voir toutes les applications ouvertes sur votre Mac. À nouveau, faites glisser vos doigts pour quitter Mission Control.

Ce mouvement peut être personnalisé. Reportez-vous à la section choix des fonctions tactiles personnalisées

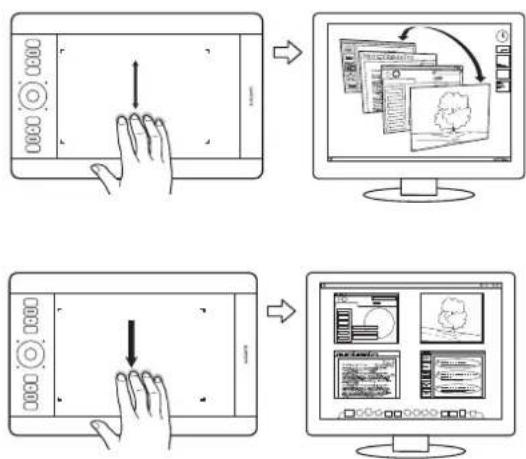

Déplacez quatre doigts légèrement écartés vers le bas.

- Bascule 3D (Windows) : le premier glissement rapide ouvre Bascule 3D. Répétez l'opération pour fermer Bascule 3D.

Faites glisser rapidement vers la gauche ou la droite pour faire défiler les fenêtres ouvertes. Appuyez sur une fenêtre à l'aide d'un seul doigt pour la sélectionner. Cette fonction n'est pas disponible sous Windows XP.

- Exposé (Mac) : le premier glissement rapide ouvre Exposé. Répétez l'opération pour fermer Exposé.

Appuyez sur une fenêtre à l'aide d'un seul doigt pour la sélectionner.

- App Exposé (Mac OS 10.7.x) : faites glisser vers le bas pour afficher un aperçu des fenêtres ouvertes de l'app que vous utilisez. Répétez l'opération pour quitter App Exposé.

Ce mouvement peut être personnalisé. Reportez-vous à la section choix des fonctions tactiles personnalisées.

MOUVEMENTS AVEC CINQ DOIGTS

Glissez rapidement vers le bas cinq doigts légèrement espacés pour activer (sur votre écran) un diagramme interactif des paramètres actuels des ExpressKeys, du Touch Ring et du stylet.

Cliquez sur une section du diagramme pour ouvrir l'onglet approprié du panneau de configuration de la tablette Wacom. Ajustez les paramètres en fonction des besoins.

Pour fermer le diagramme, glissez rapidement vers le bas ou cliquez hors du diagramme.

Ce mouvement peut être personnalisé. Reportez-vous à la section choix des fonctions tactiles personnalisées.

Pour enregistrer votre travail dans la fenêtre d'application ouverte, appuyez de façon prolongée avec cinq doigts légèrement espacés sur la surface de la tablette.

Ce mouvement peut être personnalisé. Reportez-vous à la section choix des fonctions tactiles personnalisées.

PERSONNALISATION DE LA SAISIE TACTILE

Le panneau de configuration de la tablette Wacom vous permet de personnaliser votre Intuos5 en fonction de votre manière de travailler avec votre tablette et votre ordinateur lorsque vous utilisez la saisie tactile. Sélectionnez l'icône SAISIE TACTILE dans la liste OUTIL. Sélectionnez ensuite l'onglet que vous souhaitez personnaliser et modifiez les paramètres à l'aide des options disponibles. Reportez-vous également à la section navigation tactile.

Gérer vos paramètres du panneau de configuration

Présentation du panneau de configuration

Réglage des options tactiles

Choix des fonctions tactiles standard

Choix des fonctions tactiles personnalisées

Paramètres spécifiques à une application

Désactivation de la saisie tactile

RÉGLAGE DES OPTIONS TACTILES

Sélectionnez l'onglet OPTIONS TACTILES. Les options tactiles déterminent la rapidité avec laquelle vous devez déplacer vos doigts ou effectuer des pressions pour permettre à la tablette de reconnaître une action ou un mouvement.

L'option VITESSE DU POINTEUR règle la vitesse de déplacement et de navigation du pointeur à l'écran. Sélectionnez une vitesse LENTE si vous voulez que le curseur se déplace plus lentement en utilisant davantage de mouvements du doigt. Sélectionnez une vitesse RAPIDE si vous voulez que le curseur se déplace rapidement avec moins de mouvements.

L'option VITESSE DE LA DOUBLE FRAPPE définit la rapidité avec laquelle vous devez appuyer sur la tablette pour produire un double-clic. Pour tester le réglage, positionnez le curseur sur la zone TEST et appuyez deux fois.

Remarque : les paramètres de vitesse tactile et d'accélération dépendent des paramètres du système. Les modifications que vous apportez à ces paramètres dans le panneau de configuration Wacom Tablet n'affectent pas les mêmes paramètres du système. En revanche, les modifications apportées à des paramètres système identiques peuvent affecter les paramètres de votre tablette Intuos5.

CHOIX DES FONCTIONS TACTILES STANDARD

Pour personnaliser votre Intuos5 en fonction de vos préférences tactiles, sélectionnez l'onglet GESTES STANDARD.

Les actions et mouvements tactiles sélectionnés sont disponibles.

Pour pouvoir travailler de différentes manières, vous pouvez utiliser divers actions ou mouvements pour effectuer certaines fonctions (clic droit, par exemple).

Positionnez le curseur à l'écran au-dessus d'une option tactile pour afficher une image statique de cette fonction.

Si vous ne choisissez pas d'option spécifique, le panneau de configuration présentera chaque option de façon séquentielle, de haut en bas.

Reportez-vous également aux sections navigation tactile et choix des fonctions tactiles personnalisées.

Capture d'écran Windows. Les options disponibles peuvent varier selon votre système d'exploitation et votre version.

CHOIX DES FONCTIONS TACTILES PERSONNALISÉES

Pour créer des mouvements tactiles personnalisés, sélectionnez l'onglet MES GESTES.

Les mouvements tactiles sélectionnés sont disponibles, et sont modifiables selon votre sélection dans les menus déroulants.

Positionnez le curseur à l'écran au-dessus d'une option tactile pour afficher une image statique de cette fonction.

Si vous ne choisissez pas d'option spécifique, le panneau de configuration présentera chaque option de façon séquentielle, de haut en bas.

Reportez-vous également aux sections navigation tactile et choix des fonctions tactiles standard.

Capture d'écran Windows. Les options disponibles peuvent varier selon votre système d'exploitation et votre version.

DÉSACTIVATION DE LA SAISIE TACTILE

Choisissez l'onglet GESTES STANDARD, MES GESTES ou OPTIONS TACTILES pour désactiver et activer la saisie tactile.

• Décochez cette case pour désactiver la saisie tactile. Vous pouvez continuer à utiliser les ExpressKeys et le stylet.
  • Cochez cette case pour ACTIVER LA SAISIE TACTILE.
• Il est également possible de modifier cette option en appuyant sur l'ExpressKey à laquelle la fonction DÉS-/ACTIVER LA SAISIE TACTILE a été attribuée.

Onglet affiché : GESTES STANDARD.

Vous pouvez également désactiver ou activer la saisie tactile à l'aide de l'option AFFICHER PARAMÈTRES, laquelle affiche à l'écran un diagramme interactif des paramètres actuels de la tablette.

Cliquez sur PROPRIÉTÉS SAISIE TACTILE... pour accéder à vos paramètres tactiles.

En cas de problèmes de saisie tactile, nous vous conseillons de vérifier d'abord les fonctions tactiles attribuées ou de rétablir leurs valeurs par défaut.

Pour tester la saisie tactile de façon plus poussée :

1. Essayez de déplacer le curseur en promenant votre doigt sur la surface de la tablette. Exercez une pression sur la tablette pour sélectionner un élément. Un voyant d'état doit s'allumer lorsque vous touchez la surface active de la tablette. Reportez-vous également à la section test de votre tablette.
2. Ouvrez le panneau de configuration de la tablette Wacom et cliquez sur le bouton À PROPOS. Dans la boîte de dialogue, cliquez sur DIAGNOSTIC... La boîte de dialogue DIAGNOSTIC contient des informations dynamiques sur la tablette, vos outils Intuos5 et des informations appropriées sur les tablettes tactiles. Reportez-vous également à la section test des commandes et des outils de la tablette.
3. Lorsque la boîte de dialogue D IAGNOSTIC est ouverte, touchez la surface de la tablette avec un doigt, puis deux doigts. À chaque pression sur la surface de la tablette, un voyant d'état de la tablette doit s'allumer et l'état INFORMATIONS SUR LA SAISIE TACTILE doit changer.
4. Une fois la procédure terminée, cliquez sur le bouton F ERMER pour quitter la boîte de dialogue.

PERSONNALISATION DE L'INTUOS5

Le panneau de configuration de la tablette Wacom vous permet de personnaliser l'Intuos5 selon la manière dont vous travaillez.

Les utilisateurs expérimentés peuvent apprendre à optimiser davantage l'Intuos5 en créant des paramètres spécifiques à une application.

Gérer vos paramètres du panneau de configuration

Présentation du panneau de configuration

Personnalisation du stylet

Personnalisation de la saisie tactile

Personnalisation des fonctions de la tablette

Correspondance tablette-écran

Fonctions des boutons

Utilisation et personnalisation du menu radial

Utilisation de la fonction de basculement entre écrans

Paramètres spécifiques à une application

Utilisation de plusieurs outils

Changement du mode de la tablette

Options avancées

GÉRER VOS PARAMÈTRES DU PANNEAU DE CONFIGURATION

Pour ouvrir le panneau de configuration de la tablette Wacom :

• W i n. Cliquez sur lesbouton DÉMARRER de Windows et sélectionnez TOUS LES PROGRAMMES. Sélectionnez ensuite TABLETTE WACOM, puis l'option PROPRIÉTÉS DE LA TABLETTE WACOM.
• Mac. Ouvrez PRÉFÉRENCES SYSTÈME à partir du Dock, du menu Pomme ou du dossier APPLICATIONS. Ensuite, cliquez sur l'icône TABLETTE WACOM.

Une fois le panneau de configuration ouvert, vous pouvez commencer à personnaliser votre Intuos5. Le panneau de configuration affiche uniquement les onglets et options correspondant au modèle et à la configuration de votre tablette. Reportez-vous à la section présentation du panneau de configuration.

Remarque : les préférences utilisateurs sont prises en charge. Après avoir ouvert une session, chaque utilisateur peut personnaliser ses propres paramètres dans le panneau de configuration de la tablette Wacom. Le basculement vers un autre utilisateur charge automatiquement ses paramètres personnels.

Conseil : pour afficher un diagramme interactif des paramètres actuels de votre tablette, appuyez sur une ExpressKey ou un autre bouton d'outil configuré sur AFFICHER PARAMÈTRES.

Cliquez sur une section du diagramme pour ouvrir l'onglet approprié du panneau de configuration de la tablette Wacom.

Les paramètres peuvent varier selon votre modèle de tablette.

Utilisez le panneau de configuration de la tablette Wacom pour personnaliser votre tablette ou les outils Intuos5. Lorsque vous ouvrez le panneau de configuration, l'icône du Grip Pen ou d'un autre outil Intuos5 s'affiche dans la liste OUTIL. Une icône SAISIE TACTILE s'affiche également pour les tablettes prenant en charge la saisie tactile. Les onglets adéquats s'affichent.

Pour effectuer une personnalisation, ouvrez les différents onglets et procédez aux modifications. Essayez différents réglages afin de trouver celui qui vous convient le mieux. Les modifications apportées sont immédiatement appliquées. Cliquez sur PAR DÉFAUT pour rétablir les paramètres par défaut.

Des info-bulles sont disponibles pour la plupart des éléments du panneau de configuration. Immobilisez le curseur sur un élément de l'écran. L'info-bulle correspondante apparaît au bout de quelques instants.

Les touches de direction et de tabulation du clavier permettent de naviguer dans le panneau de configuration.

Listes et onglets du panneau de configuration : les listes TABLETTE, OUTIL et APPLICATION du panneau de configuration vous permettent de sélectionner la tablette, l'outil ou l'application dont vous souhaitez modifier les paramètres.

La liste TABLETTE affiche une icône pour chaque tablette ou écran interactif pris(e) en charge, installé(e) sur votre système et actuellement connecté(e). Tous les paramètres affichés sous la liste s'appliquent à la tablette ou à l'écran interactif sélectionné(e).

• Le panneau de configuration ne se lancera pas si aucune tablette ou écran interactif compatible n'est connecté(e) à l'ordinateur.
• Il n'est possible d'afficher ou de modifier les paramètres que pour une tablette ou un écran interactif connecté(e).
• Une tablette ou un écran interactif ne peut être supprimé(e) du panneau de configuration que si elle/il est connecté(e) à l'ordinateur.

Reportez-vous également aux sections installation de plusieurs tablettes et changement du mode de la tablette.

La liste OUTIL affiche des icônes pour les FONCTIONS de la tablette et pour les différents outils utilisés avec celle-ci. L'icône SAISIE TACTILE s'affiche pour les modèles de tablette tactile.

Pour personnaliser les paramètres d'un outil, cliquez sur son icône dans la liste OUTIL. Les onglets appropriés s'affichent alors. Reportez-vous aux sections personnalisation des fonctions de la tablette, personnalisation du stylet et personnalisation de la saisie tactile.

Remarque : le stylet est ajouté automatiquement à la liste O UTIL lorsqu'il est utilisé pour la première fois sur la tablette, et fonctionne avec les paramètres par défaut.

Reportez-vous également à la section utilisation de plusieurs outils.

La liste APPLICATION vous permet de définir des paramètres OUTIL valables uniquement pour une application spécifique. Reportez-vous à la section paramètres spécifiques à une application.

Remarque : la liste APPLICATION est facultative. Il n'est pas nécessaire de sélectionner ou d'ajouter des applications pour personnaliser vos outils Intuos5.

PERSONNALISATION DU STYLET

Vous pouvez personnaliser facilement le stylet. Utilisez le stylet pour ouvrir le panneau de configuration de la tablette Wacom. Le stylet est automatiquement sélectionné dans la liste OUTIL et les onglets appropriés s'affichent. S'il ne l'est pas, choisissez le stylet dans la liste OUTIL. Sélectionnez un onglet, puis faites votre choix parmi les différentes options possibles.

Réglage du toucher de la gomme

Personnalisation de la sensibilité à l'inclinaison

Personnalisation des boutons des outils

Correspondance tablette-écran

Réglage du toucher de la pointe et du double-clic

Paramètres avancés de la pression de la pointe et de la gomme

Paramètres spécifiques à une application

Wacom propose une série de stylets en option, tels que l'Art Pen et l'aérographe, compatibles avec l'Intuos5.

• L'Art Pen comporte une pointe et une gomme sensibles à la pression, et est doté de la sensibilité à l'inclinaison et à la rotation. La rotation du cylindre pour les applications prenant en charge cette fonction crée un effet exceptionnel.
• L'Aérographe est un véritable aérographe numérique. Il est doté d'une pointe et d'une gomme sensibles à la pression, de la sensibilité à l'inclinaison, et d'une molette contrôlant l'application de peinture numérique.

Ces outils sont entièrement pris en charge dans le pilote Wacom. Ils apparaissent dans la liste OUTIL du panneau de configuration de la tablette Wacom lorsque vous touchez la surface de la tablette avec la pointe de l'outil. Le panneau de configuration est mis à jour automatiquement lorsque de nouveaux outils et options personnalisables sont disponibles.

Dans les applications compatibles, vous pouvez régler les fonctionnalités de la rotation Art Pen ou de la molette de l'Aérographe au sein de l'application. Consultez la documentation accompagnant votre application pour plus d'informations.

Pour plus d'informations sur ces outils et sur d'autres outils optionnels compatibles avec l'Intuos5, rendez-vous sur www.wacom.com et choisissez le site Web de Wacom de votre pays. Vous y trouverez également des informations sur les applications prenant actuellement en charge les fonctionnalités avancées de ces outils.

RÉGLAGE DU TOUCHER DE LA POINTE ET DU DOUBLE-CLIC

Pour régler la sensibilité de la pointe du stylet, sélectionnez l'onglet STYLET.

Permet de personnaliser la pression nécessaire pour les clics, le dessin ou l'encrage.

Pour créer de larges coups de pinceau ou pour cliquer avec un toucher léger, optez pour une pointe DouCE. Pour un contrôle maximal lorsque vous tracez des lignes fines, optez pour un toucher de pointe FERME.

Cliquez pour personnaliser la sensibilité de la pointe.

Après avoir placé le curseur à l'écran sur — une zone vide du panneau de configuration, appuyez sur la tablette avec la pointe de votre stylet. Vous pouvez déterminer la pression à exercer sur le stylet pour atteindre la pression maximale à l'aide de la barre Pression.

Règle la taille de la zone de double-clic. Placez la glissière en position DÉSACTIVÉ si vous ne souhaitez pas d'assistance du double-clic.

Conseils :

• S é l e COUCHER DE LA ROINME deux pour obtenir une gamme plus étendue de valeurs de sensibilité dans la plupart des applications sensibles à la pression.
• Dans certaines applications, un réglage léger peut entraîner une réaction exagérée du stylet, une légère pression exercée sur le stylet étant amplifiée à l'écran. Dans ce cas, essayez un réglage du TOUCHER DE LA POINTE plus ferme.
  • Pour faciliter le double-clic, agrandissez l'espace de double-clic (distance de double-clic).
• Une distance de double-clic importante peut retarder l'affichage des traits de pinceau dans certaines applications de dessin. Elle peut entraîner un retard au début d'une action « glisser » ou d'un trait d'encre. Si vous constatez un tel problème, essayez de définir une distance de double-clic inférieure et d'utiliser le bouton latéral pour l'exécution du double-clic. Vous pouvez également paramétrer une ExpressKey pour qu'elle exécute des doubles-clics.

RÉGLAGE DU TOUCHER DE LA GOMME

Sélectionnez l'onglet GOMME pour en régler la sensibilité.

Personnalise la pression nécessaire au gommage.

Sélectionnez la fonction à exécuter avec la gomme.

Cliquez pour personnaliser la sensibilité de la gomme.

Après avoir placé le curseur à l'écran sur — une zone vide du panneau de configuration, appuyez sur la tablette avec la gomme de votre stylet. Vous pouvez déterminer la pression à exercer sur la gomme pour atteindre la pression maximale à l'aide de la barre Pression.

PARAMÈTRES AVANCÉS DE LA PRESSION DE LA POINTE ET DE LA GOMME

Pour personnaliser davantage les paramètres de pression de la pointe ou de la gomme, à partir de l'onglet STYLET ou GOMME, cliquez sur le bouton PERSONNALISER... Les options de la boîte de dialogue DÉTAILS DU TOUCHER DU STYLET vous permettent de modifier indépendamment la sensibilité à la pression de la pointe ou de la gomme et les paramètres de seuil de clic.

Affiche une représentation graphique de la sensibilité et des paramètres de seuil de clic.

Déplacez les contrôles de pression pour modifier la représentation graphique de la sensibilité.

• Le contrôle S EUIL DE CLIC détermine la force nécessaire pour enregistrer une pression ou générer un clic de stylet.
• Le contrôle S ENSIBILITÉ modifie l'inclinaison de la représentation graphique de la réponse à la pression.
• Le contrôle P RESSION MAXIMALE détermine la force avec laquelle vous devez appuyer la pointe du stylet pour atteindre la pression maximale.

Plus la courbe monte rapidement, plus le stylet sera sensible.

Donnez quelques coups de stylet ou de gomme à l'intérieur de la zone pour tester les modifications.

Important : sous les onglets STYLET et GOMME, ces paramètres sont réglés simultanément à l'aide de la glissière TOUCHER DE LA POINTE ou TOUCHER DE LA GOMME, ce qui permet d'ignorer les paramètres de pression avancés.

PERSONNALISATION DES BOUTONS DES OUTILS

Sélectionnez l'onglet STYLET pour modifier les fonctions affectées aux boutons latéraux et à la pointe de votre stylet.

Sélectionnez la fonction à exécuter lorsque vous appuyez sur le bouton latéral supérieur ou inférieur.

La fonction sélectionnée s'exécute lorsque vous approchez la pointe de stylet à moins de 10 mm de la surface de la tablette sans toucher celle-ci et que vous appuyez sur le bouton supérieur ou inférieur du stylet.

Conseil : pour double-cliquer plus facilement, paramétrez le bouton latéral pour qu'il exécute automatiquement un DOUBLE-CLIC.

Double-cliquez ici pour modifier la fonction de la pointe du stylet.

• L a f o.l.c doit être taféctée au moins à un bouton d'outil.
- Dans la plupart des applications graphiques, la pointe doit être réglée sur CLIC pour que vous puissiez dessiner.

Remarque : vous pouvez modifier le mode de fonctionnement du bouton latéral pour les clics droits ou les autres fonctions de clic. Reportez-vous à la section options avancées.

PERSONNALISATION DE LA SENSIBILITÉ À L'INCLINAISON

Pour régler la sensibilité à l'inclinaison de votre stylet, sélectionnez l'onglet STYLE. La sensibilité à l'inclinaison détermine dans quelle mesure vous devez incliner l'outil pour produire une inclinaison maximale. Si la sensibilité est élevée, vous devrez moins incliner le stylet que si elle est faible.

Déplacez la glissière pour augmenter ou réduire la SENSIBILITÉ À L'INCLINAISON. Testez le nouveau réglage dans une application prenant en charge l'inclinaison.

Le réglage de l'inclinaison s'applique à la pointe et à la gomme de votre outil.

L'inclinaison dépend de la direction et permet, dans certaines applications, de contrôler l'orientation du pinceau ou d'autres caractéristiques.

Pour plus d'informations sur les applications prenant actuellement en charge l'inclinaison, rendez-vous sur le site Web de Wacom. Reportez-vous à la section informations sur le produit.

PERSONNALISATION DES FONCTIONS DE LA TABLETTE

Pour personnaliser votre tablette Intuos5, ouvrez le panneau de configuration de la tablette Wacom et sélectionnez l'icône FONCTIONS dans la liste OUTIL. Sélectionnez l'onglet à personnaliser, puis modifiez les paramètres à l'aide des options disponibles.

Personnalisation des ExpressKeys Personnalisation du Touch Ring Utilisation de la fonction de basculement entre écrans Paramètres spécifiques à une application

Utilisation et personnalisation du menu radial

PERSONNALISATION DES EXPRESSKEYS

Pour personnaliser les ExpressKeys, sélectionnez l'onglet EXPRESSKEYS. Chaque ExpressKey peut être personnalisée et se voir attribuer une fonction de basculement entre écrans, de modificateur, de frappe ou autre.

Lorsque vous ouvrez l'onglet EXPRESSKEYS, les fonctions actives sont affichées dans les menus déroulants correspondants.

Choisissez une fonction à effectuer lorsque la touche est actionnée.

Les fonctions ExpressKeys peuvent être définies par application.

Pour en savoir plus, reportez-vous à l'utilisation des ExpressKeys.

Remarque : les tablettes de petite taille sont dotées de six ExpressKeys.

Active ou désactive l'affichage Express View.

Lorsque cette case est cochée, vous pouvez reposer votre doigt sur une ExpressKey pour activer l'affichage des paramètres des ExpressKeys.

Onglet affiché : utilisation pour droitier.

Important : certaines applications peuvent supplanter et contrôler les fonctions ExpressKeys. Pour plus de détails, reportez-vous à la section utilisation d'applications intégrées pour le contrôle de la tablette.

PERSONNALISATION DU TOUCH RING

Pour personnaliser le Touch Ring, sélectionnez l'onglet TOUCH RING. Les fonctions du Touch Ring peuvent être modifiées pour effectuer un zoom, faire défiler le contenu de l'écran ou exécuter des frappes personnalisées.

Choisissez une fonction à associer au Touch Ring. Le Touch Ring peut basculer entre quatre modes personnalisables.

Réglez le paramètre Vitesse pour contrôler la vitesse à laquelle les opérations de zoom et de défilement sont menées, ou la vitesse à laquelle les opérations de frappe sont transmises à une application.

Les fonctions du Touch Ring peuvent être définies par application.

Reportez-vous à la section utilisation du Touch Ring pour plus d'informations.

Active ou désactive l'affichage du diagramme des paramètres du Touch Ring.

Conseils :

• Pour personnaliser l'anneau afin qu'il exécute d'autres actions, sélectionnez l'option T - OUCHE... et définissez une fonction de touche personnalisée. Pour connaître les raccourcis clavier pris en charge par une application particulière, consultez la documentation fournie avec l'application.
• Choisissez P. ASSER pour que le bouton de basculement du Touch Ring ignore le mode de la fonction dans la série de basculement.
• Dans Photoshop CS3 (ou ultérieur), pour agrandir les images sur la position actuelle du curseur, ouvrez le volet des préférences générales d'Adobe Photoshop. Cochez la case ZOOM AVEC MOLETTE DE DÉFILEMENT et cliquez sur OK.
• Pour définir la luminosité des voyants d'état du Touch Ring et des marqueurs de surface active, cliquez sur le bouton OPTIONS... en bas du panneau de configuration de la tablette Wacom. Dans la boîte de dialogue OPTIONS, modifiez le paramètre ADAPTER L'ÉCLAIRAGE en fonction des besoins.

Important : certaines applications peuvent supplanter et contrôler les fonctions du Touch Ring. Pour plus de détails, reportez-vous à la section utilisation d'applications intégrées pour le contrôle de la tablette.

CORRESPONDANCE TABLETTE-ÉCRAN

Pour définir le rapport entre le mouvement d'un outil sur votre tablette et le mouvement du curseur à l'écran, cliquez sur l'onglet CORRESPONDANCE.

Par défaut, toute la surface active de la tablette correspond à la totalité du moniteur. Si vous utilisez plusieurs moniteurs, la tablette correspond à tous les moniteurs. Reportez-vous à la section utilisation de plusieurs moniteurs.

L'image est mise à jour de manière dynamique pour illustrer la correspondance sélectionnée.

Le paramètre ORIENTATION dépend de la tablette et s'applique à tous les outils et toutes les applications. Reportez-vous à la section configuration de l'orientation de la tablette.

Les options MODE permettent de contrôler les déplacements du curseur à l'écran.

• Le MODE STYLET permet de régler le curseur de manière à ce que ses déplacements correspondent à la position de votre stylet sur la tablette. Où que vous placiez le stylet sur la tablette, le curseur se place sur le point correspondant à l'écran. C'est ce qui s'appelle le positionnement absolu. Il s'agit du mode par défaut du stylet.
• Le MODE SOURIS vous permet de déplacer le curseur à l'écran en effectuant un « cliquer-déplacer », comme avec une souris classique.

Sélectionnez une portion de zone d'écran pour la correspondance tablette-écran.

Sélectionnez une partie de la zone de tablette pour la correspondance tablette-écran.

Lorsque la case PROPORTIONS OBLIGATOIRES n'est pas cochée, l'échelle et les proportions ne sont pas respectées. La zone sélectionnée sur la tablette correspond à la zone d'affichage sélectionnée. Un cercle dessiné sur la tablette peut devenir une ellipse à l'écran. Il s'agit de la configuration par défaut de tous les outils.

Les proportions horizontales et verticales correctes sont conservées entre la tablette et l'écran lorsque la case PROPORTIONS OBLIGATOIRES est cochée. Le dessin d'un cercle sur la tablette permet d'obtenir un cercle à l'écran. En fonction de vos paramètres, il est possible que certaines portions de la surface active de la tablette ne soient plus utilisables quand cette option est sélectionnée.

Remarque : bien que l'Intuos5 soit optimisée pour une utilisation avec des écrans ayant un rapport hauteur/largeur de 16/10, les paramètres par défaut sont ajustés automatiquement lorsque le rapport hauteur/largeur est différent.

Les options MODE SOURIS déterminent le mode de déplacement de l'outil.

Les options GUIDAGE DE LA SOURIS s'appliquent uniquement à la souris de l'Intuos5 (en option).

• Lorsque l'option O RIENTATION EN FONCTION DE LA TABLETTE est sélectionnée, le fait de déplacer le curseur vers le haut de la tablette déplace le curseur à l'écran vers le haut. Dans ce mode, la totalité de la surface active de la tablette est disponible pour le guidage de la souris.
• Lorsque c'est l'option O RIENTATION EN FONCTION DE LA SOURIS qui est sélectionnée, le fait de déplacer la souris vers l'avant déplace le curseur à l'écran vers le haut. Dans ce mode, une zone limitée de la surface active peut être utilisée pour le guidage de la souris. Il s'agit de la configuration par défaut de toutes les tablettes Intuos5.

Définit l'accélération du curseur d'écran.

Sélectionnez une vitesse plus lente ou plus rapide pour le déplacement du curseur à l'écran.

Remarques :

Vous pouvez également passer du mode Stylet au mode Souris à l'aide du menu radial. Si vous basculez fréquemment entre les modes Stylet et Souris, vous pouvez attribuer la fonction BASCULEMENT DE MODE... à un des boutons de votre outil.

PORTION DE ZONE D'ÉCRAN

Pour définir la partie de l'écran avec laquelle votre tablette sera mise en correspondance, dans l'onglet CORRESPONDANCE, choisissez une option ZONE D'ÉCRAN.

COMPLÈTE	Fait correspondre la tablette à toute la zone du/des moniteur(s). Il s'agit de la configuration par défaut. Reportez-vous également à la sectionutilisation de plusieurs moniteurs.
MONITEUR	Fait correspondre la tablette à toute la zone d'un moniteur de votre choix. Si plusieurs moniteurs sont connectés à votre système, cette option peut être définie pour chaque moniteur.
PORTION...	Dans la boîte de dialogue, choisissez une méthode de définition de la partie d'affichage :

• Faites glisser les coins du rectangle d'avant-plan pour sélectionner la zone de l'écran.
• Cliquez sur le bouton C LIQUEZ POUR DÉFINIR LA ZONE DE L'ÉCRAN et déplacez le curseur à l'écran pour définir la zone de l'écran. Suivez les indications des MESSAGES.
• Entrez la valeur des coordonnées.

Après avoir défini une portion d'écran, vous aurez peut-être besoin d'un périphérique de saisie différent pour accéder aux autres portions de la zone de l'écran.

PARTIE DE LA ZONE DE TABLETTE

Pour définir la zone de la tablette qui sera mise en correspondance avec la zone de l'écran, dans l'onglet CORRESPONDANCE, choisissez une option ZONE DE LA TABLETTE.

COMPLÈTE	Permet de faire correspondre la totalité de la surface active de la tablette. Il s'agit de la configuration par défaut.
PORTION...	Dans la boîte de dialogue, choisissez une méthode de définition de la partie de la tablette :

FONCTIONS DES BOUTONS

Personnalisez l'Intuos5 en fonction de votre manière de travailler. Il vous suffit d'utiliser le panneau de configuration de la tablette Wacom pour modifier la fonction attribuée à un bouton du stylet, à une ExpressKey, au Touch Ring ou à un paramètre du menu radial.

Les fonctions de bouton proposées peuvent varier selon le modèle de votre tablette. Notez que toutes les options ne sont pas disponibles pour toutes les commandes ni pour tous les modèles de tablettes.

NOM DE LA FONCTION DESCRIPTION

CLICS

• CLIC
Simule un clic du bouton gauche de la souris. Assurez-vous qu'au moins un bouton exécute cette fonction, de manière à pouvoir toujours naviguer et cliquer.
- CLIC DROIT
Permet de simuler un clic avec le bouton droit de la souris, pour afficher un menu contextuel.
• CLIC CENTRE
Cette option simule un clic à l'aide du bouton médian de la souris.
- DOUBLE-CLIC
Permet de simuler un double-clic. Pour produire un double-clic plus aisément, utilisez cette fonction au lieu d'exercer deux pressions rapides sur la tablette avec la pointe de stylet.
- CLIC MAINTENU
Permet de simuler le maintien du bouton gauche de la souris en position enfoncée. Appuyez une fois sur le bouton de l'outil pour activer le maintien du clic. Appuyez de nouveau sur le bouton pour désactiver le maintien du clic. Le clic maintenu s'avère particulièrement utile pour le déplacement d'objets ou la sélection de blocs de texte.
• 4E CLIC
Simule un quatrième clic de souris.
5E CLIC
Simule un cinquième clic de souris.

NOM DE LA FONCTION DESCRIPTION

TOUCHE...

Permet de simuler la frappe de touches. Sélectionnez cette option pour afficher la boîte de dialogue DÉFINITION DE TOUCHES.

Vous pouvez exécuter une frappe ou une série de frappes dans la zone de saisie TOUCHES. Les combinaisons de frappes peuvent comprendre des lettres, des chiffres, des touches de fonction (comme F3) et des touches de modification (comme MAJ, ALT ou CTRL pour Windows ou MAJ, OPTION, COMMANDE ou CTRL pour Mac). Vous pouvez également choisir des frappes ou des séries de frappes dans le menu déroulant AJOUT SPÉCIFIQUE.

Une fois la combinaison de touches définie, cliquez sur OK.

Important : étant donné que les touches ENTRÉE (Windows) et RETOUR (Mac) peuvent être sélectionnées comme frappe à part entière, elles ne peuvent pas être utilisées pour signifier OK. Vous devez utiliser votre outil Intuos5 pour cliquer sur le bouton OK.

Saisissez un nom pour la frappe. Le nom s'affiche avec la commande correspondante ou dans le menu radial, selon sa fonction.

Vous pouvez créer des fonctions différentes selon l'application.

Reportez-vous à la section paramètres spécifiques à une application.

Pour connaître les raccourcis clavier pris en charge par une application particulière, consultez la documentation fournie avec l'application.

NOM DE LA FONCTION DESCRIPTION

MODIFICATEUR...	Permet de simuler l'emploi de touches de modification (comme MAJ, ALT ou CTRL pour Windows ou MAJ, OPTION, COMMANDE ou CTRL pour Mac. Beaucoup d'applications utilisent des combinaisons de touches de modification pour le contrôle du dimensionnement ou du déplacement d'objets.
	Choisissez une ou plusieurs options de touches de modification.
	Choisissez une option de CLICS pour simuler l'utilisation d'un bouton du type sélectionné sur une souris.
MENU RADIAL	Permet d'afficher le menu radial sur votre écran. Chaque niveau du menu hiérarchique comprend huit secteurs pouvant contenir diverses fonctionnalités et options au choix.
PRÉCÉDENT	Simule la commande PRÉCÉDENT dans les applications de navigation.
SUIVANT	Simule la commande SUIVANT dans les applications de navigation.
PANORAMIQUE/DÉFILEMENT	Permet de positionner un document ou une image librement à l'intérieur du panneau actif. Pour cela, appuyez sur un bouton du stylet affecté à la fonction PANORAMIQUE/DÉFILEMENT et faites glisser la pointe de stylet sur la surface de l'écran interactif.Lorsque vous sélectionnez PANORAMIQUE/ DÉFILEMENT, vous êtes invité à définir la vitesse de défilement à utiliser dans les applications qui ne prennent pas en charge — l'effet panoramique avec la main de placement (au niveau du pixel).Une valeur plus lente réduit la vitesse de défilement, ce qui est utile pour un travail de près, minutieux, qui nécessite un contrôle précis de l'image.Au fur et à mesure que vous déplacez la pointe de stylet, le document ou l'image se repositionne en suivant la direction du mouvement du stylet sur la tablette.Relâchez le bouton ou soulevez la pointe de stylet de la surface de la tablette lorsque vous avez terminé.

NOM DE LA FONCTION DESCRIPTION

AUTO SCROLL/ZOOM	Définit le réglage du zoom du Touch Ring dans la plupart des applications graphiques et celui du défilement dans la plupart des autres applications.
DÉFILEMENT	Permet de définir le Touch Ring afin qu'il ne permette que les opérations dedéfilement.
ZOOM	Permet de définir le Touch Ring afin qu'il ne permette que les opérations de zoom.
AFFICHER BUREAU	Réduit toutes les fenêtres ouvertes de façon à afficher un bureau propre.
CHANGER D'APPLICATION	Affiche la boîte de dialogue qui permet de basculer d'une application à l'autre et met en surbrillance l'application ouverte suivante. Sur les systèmes Windows 7 et Vista exécutant Aero, Bascule 3D est activée et l'application ouverte suivante est mise en surbrillance.
OUVRIR/EXÉCUTER...	Permet d'ouvrir une boîte de dialogue pour sélectionner l'application, le fichier ou le script à lancer.Cliquez sur PARCOURIR... pour rechercher l'application, le fichier ou le script à lancer.Votre sélection s'affiche dans la zone NOM.Cliquez sur OK pour confirmer la sélection.La boîte de dialogue se ferme et l'option OUVRIR/EXÉCUTER... sélectionnée est définie comme option du bouton d'outil. Appuyez tout simplement sur le bouton d'outil pour lancer l'option qui lui est affectée.Si vous avez sélectionné le menu radial, celui-ci s'affiche à cet emplacement.
DÉS-/ACTIVER LA SAISIE TACTILE	Cette option est disponible uniquement sur les tablettes Intuos5 Touch.DÉS-/ACTIVER LA SAISIE TACTILE est notamment utile lorsque vous travaillez avec le stylet et que vous souhaitez uniquement utiliser le mode Stylet.Désactivez temporairement la saisie tactile en appuyant sur l'ExpressKey à laquelle la fonction DÉS-/ACTIVER LA SAISIE TACTILE a été attribuée. Appuyez à nouveau sur l'ExpressKey pour réactiver la saisie tactile.Reportez-vous également à lapersonnalisation des ExpressKeys.
BASCULEMENT D'ENCRE	(Mac) Permet d'activer et de désactiver la fonction « Encre dans toutes les applications » dans Ink. Ink reconnaît et convertit automatiquement votre écriture en texte, puis l'insère dans un document. Pour ce faire, la fonction Reconnaissance de l'écriture manuscrite doit être activée. Reportez-vous à l'aide de votre Mac pour plus d'informations sur l'utilisation d'Ink.
EXPOSÉ (Mac) Dispose toutes les fenêtres ouvertes en mosaïque. Pour accéder à cette fonction, choisissez d'abord TOUCHE... puis cliquez sur le menu AJOUT SPÉCIFIQUE dans la boîte de dialogue.
PRESSION MAINTENUE	Permet de verrouiller la pression au niveau actuel tant que le bouton est enfoncé. Vous pouvez, par exemple, peindre en utilisant la sensibilité à la pression jusqu'à obtention de la taille de pinceau souhaitée. Vous pouvez alors appuyer sur le bouton et continuer à peindre en utilisant la même taille de pinceau jusqu'à ce que vous relâchiez le bouton.

NOM DE LA FONCTION DESCRIPTION

MODE DE PRÉCISION	Modifie la correspondance entourant la position actuelle de la pointe de manière que vous deviez déplacer le stylet plus loin pour couvrir une certaine distance sur l'écran. Cette fonctionnalité peut être très utile pour le contrôle précis des traits ou des coups de pinceau avec le stylet.Vous pouvez régler le paramètre de précision lorsque vous affectez cette fonction à un bouton d'outil.Pour activer cette fonctionnalité :Pour une utilisation généralisée_, basculez sur le MODE DE PRÉCISION en appuyant sur le bouton d'outil auquel la fonction a été attribuée. Appuyez à nouveau sur le bouton d'outil pour revenir à la correspondance normale.Pour des modifications rapides_, appuyez de façon prolongée sur le bouton d'outil auquel la fonction a été attribuée. Relâchez le bouton pour revenir à la correspondance normale.Lorsque vous utilisez un outil en mode Souris, le curseur à l'écran est réglé pour se comporter comme si l'accélération était désactivée et la vitesse réglée sur Lente.
CHANGER ÉCRAN	Pour les systèmes comportant plusieurs moniteurs. Vous permet de basculer la correspondance de la tablette et le curseur à l'écran entre différents moniteurs ou écrans en appuyant sur une ExpressKey à laquelle vous avez affecté cette fonction. Reportez-vous à la sectionUtilisation de la fonction de basculement entre écrans.
BASCULEMENT DE MODE...	Bascule entre lemode Stylelet lemode Souris. La première fois que vous définissez un bouton d'outil en BASCULEMENT DE MODE..., la boîte de dialogue MODE SOURIS s'affiche pour vous permettre de régler l'accélération et la vitesse de la souris.Définit la vitesse de déplacementdu curseur en mode Souris.Définit l'accélération du curseuren mode Souris.
	Les paramètres du mode Souris sont accessibles à plusieurs endroits du panneau de configuration. Toutefois, un seul paramètreACCÉLÉRATION DE LA SOURIS et VITESSE peut être réglé pour chaque outil et application que vous personnalisez.Les paramètres du mode Souris sont indépendants des paramètres système. Les modifications que vous apportez à ces paramètres dans le panneau de configuration Wacom Tablet n'affectent pas les mêmes paramètres du système. En revanche, les modifications apportées à des paramètres système identiques peuvent affecter les paramètres de votre tablette Intuos5.

NOM DE LA FONCTION DESCRIPTION

GOMMER	Paramètre un bouton de telle façon que si l'on appuie dessus, la pointe de stylet fonctionnera comme une gomme dans les applications qui prennent en charge la fonction GOMMER. Reportez-vous à la section gommer.
AFFICHER PARAMÈTRES	Active (sur votre écran) un diagramme interactif des paramètres actuels des ExpressKeys, du Touch Ring, du stylet et de la saisie tactile. Les fonctions actuelles de chaque commande sont présentées.

Cliquez sur une section du diagramme pour ouvrir l'onglet approprié du panneau de configuration de la tablette Wacom. Ajustez les paramètres en fonction des besoins.

Fermez le diagramme en appuyant à nouveau sur l'ExpressKey ou le bouton d'outil associé à cette fonction ou en cliquant hors du diagramme.

Les paramètres peuvent varier selon votre modèle de tablette.

NOM DE LA FONCTION DESCRIPTION

TABLET PC
• PANNEAU DE SAISIE DE LA TABLETTE PC	(Systèmes Tablet PC et Windows prenant en charge le Panneau de saisie Tablet PC.)Lorsque vous appuyez sur le bouton d'outil associé à cette fonction, le Panneau de saisie Tablet PC s'ouvre.
• JOURNAL (Systèmes Windows 7 et Vista et Tablet PC incluant Microsoft Journal)Ouvre Microsoft Journal.
• DÉFINI PAR TABLET PC	(Systèmes Tablet PC et Windows prenant en charge le Panneau de saisie Tablet PC.)Définit la fonction du bouton par rapport aux paramètres figurant dans :• Panneaux de configuration P ARAMÈTRES TABLET PC sur Windows 7 et Vista, et STYLET ET PÉRIPHÉRIQUES D'ENTRÉE.• Panneau de configuration des P ARAMÈTRES DE LA TABLETTE ET DU STYLET du Windows XP Édition Tablet PC.
DÉSACTIVÉ Permet de désactiver la fonction du bouton.
DÉFINI PAR APPLICATION	Signale uniquement le numéro du bouton à l'application. Cette option est destinée aux applications (comme les programmes de DAO) prenant en charge la tablette.Cette fonction peut être utilisée par certaines applications intégrées pour contrôler directement les ExpressKeys et le Touch Ring de la tablette.
PASSER	Règle le bouton de basculement du Touch Ring pour qu'il ignore le mode d'une fonctionnalité attribuée à cette option dans la série de basculement.
PAR DÉFAUT	Rétablit les paramètres par défaut d'un bouton.

UTILISATION ET PERSONNALISATION DU MENU RADIAL

Le menu radial est un menu contextuel qui permet un accès rapide aux fonctions de modification, de navigation et de commande de support, entre autres.

• Réglez un bouton d'outil ou une ExpressKey sur la fonction MENU RADIAL. Appuyez sur le bouton pour afficher le Menu radial centré sur la position du curseur à l'écran.
• Intuos5 Touch : le menu radial peut également s'ouvrir à l'aide du mouvement tactile approprié.
• Le menu radial hiérarchique se présente sous la forme d'un cercle. Chaque niveau du menu comprend huit secteurs pouvant contenir diverses fonctionnalités et options au choix.
• Cliquez pour sélectionner une option. Certaines sélections peuvent comporter un sous-menu d'options supplémentaires.
• Le menu se ferme une fois que vous avez effectué une sélection.

Pour fermer sans effectuer de sélection, cliquez sur la croix (X) située au centre du menu radial ou sur une section ne correspondant à aucune fonction. Vous pouvez également appuyer de nouveau sur le bouton que vous avez utilisé pour afficher le menu.

- Pour effectuer une sélection sans fermer le menu radial, maintenez enfoncé le bouton qui ouvre le menu.

Dans le panneau de configuration de la tablette Wacom, utiliser l'onglet MENU RADIAL pour personnaliser les fonctions disponibles dans le menu radial.

1. Sélectionnez une section.
2. Affectez une FONCTION de commande à la section. Si vous le souhaitez, modifiez le nom de l'ÉTIQUETTE.
3. Sélectionnez un menu ou sous-menu à personnaliser.

Conseils :

• Dans fonction menu choisissez Sous-MENU pour créer des sous-menus personnalisés pour une section.
• Appuyez sur la touche E NTRÉE pour ajouter plusieurs lignes de texte d'ÉTIQUETTE.

Rétablit les valeurs par défaut du menu actuellement affiché.

UTILISATION DE LA FONCTION DE BASCULEMENT ENTRE ÉCRANS

Le Basculement entre écrans est disponible pour les systèmes comportant plusieurs moniteurs. Cette fonctionnalité vous permet de travailler avec votre tablette sur un écran ou sur plusieurs écrans simultanément. Reportez-vous à la section utilisation de plusieurs moniteurs.

Une fois la fonction de BASCULEMENT ENTRE ÉCRANS attribuée à une ExpressKey, appuyez sur cette dernière pour basculer la correspondance de la tablette entre une correspondance de base (réglage actuel de l'onglet CORRESPONDANCE) et les autres moniteurs tour à tour. Par exemple :

1. La totalité de la zone d'affichage d'un système à plusieurs moniteurs est configurée en mode étendu et attribuée à la surface active de la tablette Intuos5.
2. Le fait d'appuyer sur le bouton de l'outil auquel la fonction de BASCULEMENT ENTRE ÉCRANS a été attribuée fait basculer la correspondance de tablette vers l'affichage de l'écran suivant de la séquence.

L'onglet CHANGER ÉCRAN dans le panneau de configuration de la tablette Wacom est automatiquement disponible lorsque la tablette Intuos5 est installée dans un système à plusieurs moniteurs. Cet onglet vous permet de définir les écrans à inclure dans la séquence de basculement.

Tous les moniteurs sont sélectionnés dans la séquence de basculement par défaut. Décochez la case du moniteur que vous souhaitez supprimer de la séquence.

• La correspondance de base est la tablette et l'affichage correspondant qui a été défini dans l'onglet CORRESPONDANCE.
  Par défaut, elle inclut l'ensemble des moniteurs, sauf si vous avez défini un moniteur comme moniteur principal.
• Lorsque vous basculez sur le moniteur suivant, la surface active de la tablette est mise en correspondance avec celle du moniteur (en mode Stylet).
• Un dernier basculement après le dernier moniteur coché permet de revenir aux correspondances de base.

Changer écran

Cochez un ou plusieurs affichages entre lesquels vous souhaitez basculer:

Paramètre actuel dans l'onglet Correspondance

Moniteur 1 (Cintiq 24HD)

Moniteur 2 (Cintiq21UX)

Assurez-vous d'avoir sélectionné l'option « Basculement entre écrans ». Lors du basculement, tous les outils de saisie passent en Mode Stylet et correspondent à l'affichage sélectionné.

Par défaut

Important : lorsque vous utilisez des paramètres spécifiques à une application avec la fonction BASCULEMENT ENTRE ÉCRANS, assurez-vous que chaque application personnalisée de la liste APPLICATION (y compris AUTRES) est dotée d'un bouton d'outil affecté au BASCULEMENT ENTRE ÉCRANS. Pour cela, il est plus facile d'affecter la fonction BASCULEMENT ENTRE ÉCRANS à une ExpressKey avant de créer des paramètres spécifiques à une application.

Notez qu'avec chacune des actions suivantes, la série de basculement retourne à la correspondance de base :

• Lancement d'une application graphique prenant en charge la sensibilité à la pression.
• Déconnexion ou redémarrage du système.
• Changement d'utilisateur (Passage rapide d'un utilisateur à un autre).
  • Passage du système en mode Veille.
• Modification des réglages des onglets C ORRESPONDANCE ou CHANGER ÉCRAN.
• Modification de la résolution ou du nombre d'écrans de votre système.
• Utilisation de la fonction B _ASCULEMENT DE MODE...
• Sélection du MODE STYLET ou du MODE SOURIS à partir du menu radial.

Conseil : pour basculer entre les écrans sans l'option « Plein écran », désactivez le premier écran dans l'onglet CHANGER ÉCRAN. Dans l'onglet CORRESPONDANCE, sélectionnez le premier écran pour la ZONE D'ÉCRAN actuelle.

PARAMÈTRES SPÉCIFIQUES À UNE APPLICATION

Vous pouvez personnaliser vos outils dans le cadre d'une application particulière. Par exemple, vous pourriez avoir besoin d'une pression forte de la pointe du stylet dans une application, et plus légère dans une autre. La liste APPLICATION vous permet d'ajouter une application à la liste, puis de personnaliser les paramètres de votre outil par rapport à cette application.

- Lorsqu'aucun paramètre spécifique à une application n'a été créé et qu'un outil est sélectionné dans la liste OUTIL, la liste APPLICATION affiche l'icône TOUTES contenant les paramètres d'outil s'appliquant à toutes vos applications.

Dans l'exemple suivant, des paramètres spécifiques à une application ont été ajoutés pour le GRIP PEN. L'icône TOUTES s'affiche, et le GRIP PEN dispose des mêmes paramètres pour toutes les applications.

- Lorsque des paramètres spécifiques à une application sont ajoutés ____, l'icône TOUTES devient AUTRES, et une icône d'application s'affiche pour la ou les nouvelles applications.

Dans l'exemple suivant, des paramètres spécifiques à une application ont été ajoutés pour le GRIP PEN. Si vous sélectionnez l'icône AUTRES et modifiez les paramètres du GRIP PEN, vos modifications concernent le GRIP PEN dans toutes les applications, à l'exception de celles que vous avez ajoutées à la liste APPLICATION. Si vous sélectionnez l'icône d'une application, puis apportez des modifications aux paramètres du GRIP PEN, celles-ci s'appliquent au GRIP PEN uniquement dans le cadre de cette application.

Lorsque vous créez des paramètres spécifiques à une application, vous créez un ensemble de paramètres distinct pour l'outil et l'application sélectionnés. Reportez-vous aux sections suivantes pour obtenir de plus amples informations :

Création d'un paramètre spécifique à une application

Modification de paramètres spécifiques à une application

Suppression de paramètres spécifiques à une application

Conseil : pour consulter les paramètres des ExpressKeys, du Touch Ring ou du stylet liés à l'application au premier plan, configurez une ExpressKey sur AFFICHER PARAMÈTRES et appuyez sur cette touche à tout moment.

CRÉATION D'UN PARAMÈTRE SPÉCIFIQUE À UNE APPLICATION

Choisissez d'abord la TABLETTE et l'OUTIL pour lesquels vous souhaitez créer ce paramètre spécifique.

Cliquez sur le bouton [ + ] de la liste APPLICATION.

Choisissez une méthode de sélection d'une application :

• Dans la zone A PPLICATIONS ACTUELLEMENT OUVERTES, sélectionnez une application pour laquelle vous souhaitez créer des paramètres ____ personnalisés.
• Utilisez la fonction P ARCOURIR pour sélectionner le fichier exécutable d'une application installée sur votre ordinateur.

Le nom de l'application que vous avez sélectionnée s'affiche.

Cliquez sur OK pour terminer.

Remarque : si deux programmes portent le même nom, ils partageront les mêmes paramètres personnalisés.

Une fois l'application ajoutée, son icône s'affiche dans la liste APPLICATION quand l'outil correspondant est sélectionné dans la liste OUTIL. Sélectionnez l'application, puis personnalisez les paramètres de l'onglet du panneau de configuration par rapport à votre outil et à l'application sélectionnée.

Une fois les paramètres spécifiques à une application créés, les applications n'ayant pas été personnalisées de cette manière utilisent les paramètres d'outil de AUTRES.

Conseil : personnalissez tout d'abord les paramètres d'une application. Lorsque vous maîtriserez le processus, vous pourrez créer d'autres paramètres spécifiques à une application.

MODIFICATION DE PARAMÈTRES SPÉCIFIQUES À UNE APPLICATION

Pour modifier les paramètres d'un outil dans une application spécifique, sélectionnez l'outil et l'application, puis personnalisez les paramètres de l'onglet.

SUPPRESSION DE PARAMÈTRES SPÉCIFIQUES À UNE APPLICATION

Pour supprimer un paramètre spécifique à une application :

1. Dans la liste O UTIL, sélectionnez l'outil pour lequel vous souhaitez supprimer le paramètre spécifique à une application. Ensuite, sélectionnez l'application que vous souhaitez supprimer dans la liste APPLICATION.
2. Cliquez sur le bouton [–] de la liste A PPLICATION. Dans la boîte de dialogue qui s'affiche alors, cliquez sur SUPPRIMER pour confirmer votre sélection. L'application sélectionnée est supprimée de la liste, ainsi que chacun des paramètres d'outil personnalisés.

Conseil : pour supprimer rapidement tous les paramètres spécifiques à une application se rapportant à un outil particulier, supprimez cet outil dans la liste OUTIL. Ensuite, placez l'outil sur la tablette. L'outil est ainsi réintégré à la liste OUTIL avec ses paramètres par défaut. N'utilisez pas cette méthode pour supprimer des paramètres FONCTIONS personnalisés.

UTILISATION DE PLUSIEURS OUTILS

Le panneau de configuration de la tablette Wacom est conçu pour vous permettre de personnaliser les paramètres de votre tablette et de vos outils Intuos5 et d'en assurer le suivi. L'outil utilisé pour ouvrir le panneau de configuration est automatiquement sélectionné et les onglets correspondant à cet outil s'affichent.

La liste OUTIL affiche une icône pour les FONCTIONS de la tablette et pour les différents outils utilisés avec celle-ci.

L'icône SAISIE TACTILE est disponible pour les tablettes tactiles. Reportez-vous à la section personnalisation de la saisie tactile.

Si vous n'avez pas ajouté de paramètres spécifiques à une application, l'icône TOUTES s'affiche et les paramètres des outils s'appliquent à toutes les applications.

Les paramètres des onglets ne s'appliquent qu'à l'application et à l'outil sélectionnés.

Sélectionnez un outil pour en modifier les paramètres.

Supprime l'outil sélectionné.

Ce bouton est inactif lorsque la liste ne contient qu'un seul élément.

Les icônes FONCTIONS et SAISIE TACTILE ne peuvent pas être supprimées.

Pour ajouter un outil différent à la liste OUTIL, il vous suffit d'utiliser l'outil en question sur votre tablette Intuos5.

- Lorsque vous sélectionnez un outil venant d'être ajouté à la liste O UTIL, les paramètres de l'onglet correspondant à cet outil s'affichent. Les modifications apportées aux paramètres de l'onglet s'appliqueront à cet outil. Les modifications apportées sont immédiatement appliquées.

Si un outil similaire a été ajouté au préalable, le nouvel outil héritera des paramètres de cet outil. Ces paramètres peuvent ensuite être personnalisés pour le nouvel outil ajouté.

- Des outils identiques bénéficient des mêmes paramètres.

Pour supprimer un outil de la liste OUTIL, cliquez sur le bouton [–] de la liste OUTIL. Dans la boîte de dialogue qui s'affiche alors, cliquez sur SUPPRIMER pour confirmer votre sélection. L'outil sélectionné est supprimé de la liste, de même que chacun de ses paramètres personnalisés. (Pour réintégrer un outil dans la liste OUTIL, il vous suffit de le replacer sur la tablette.)

CHANGEMENT DU MODE DE LA TABLETTE

L'Intuos5 est configurée pour offrir des performances optimales dans la plupart des applications. Toutefois, certains logiciels de reconnaissance de l'écriture manuscrite nécessitent un débit de données plus élevé que pour la plupart des applications. Ce débit de données supérieur peut réduire les performances informatiques dans certaines circonstances. Si votre logiciel de reconnaissance ne fonctionne pas bien, vous pouvez faire passer la tablette du mode Standard au mode Reconnaissance.

Dans la liste TABLETTE du panneau de configuration, double-cliquez sur l'icône de la tablette. Les paramètres MODE TABLETTE s'appliquent à tous les outils et toutes les applications.

Si vous le souhaitez, entrez un nouveau nom pour l'icône de la tablette.

Le MODE STANDARD est recommandé pour les applications graphiques.

Sélectionnez MODE DE RECONNAISSANCE pour utiliser le taux de transfert de données maximal. Exigé par certains logiciels de reconnaissance d'écriture.

OPTIONS AVANCÉES

Cliquez sur le bouton OPTIONS... du panneau de configuration de la tablette Wacom pour accéder à la boîte de dialogue OPTIONS avancées.

Vous pouvez changer le MODE DU BOUTON LATÉRAL selon la façon dont vous souhaitez utiliser le stylet lorsque vous effectuez des clics avec le bouton droit ou utilisez les autres fonctions de clic.

Sélectionnez :

• Effectuez un C LIC FLOTTANT pour exécuter les fonctions sans toucher la surface de la tablette avec la pointe du stylet. Il s'agit du réglage par défaut de toutes les tablettes, à l'exception des Tablet PC.
• CLIQUER ET APPUYER pour positionner avec précision les fonctions de clic. Une fois la fonction sélectionnée, vous devez d'abord appuyer sur le bouton latéral, puis placer la pointe du stylet sur la surface de la tablette pour effectuer la fonction.

• Les options C HIRALITÉ DE LA SOURIS modifient l'orientation du bouton de la souris (en option) en vue d'une utilisation pour gauchers et droitiers.
• L e p a DAPTEB L'ÉOLAI RÉAGET-vous permet d'ajuster le niveau de luminosité ou d'éteindre les voyants d'état du Touch Ring et les marqueurs de surface active.
• Cochez la case C OMPATIBILITÉ PRESSION si vous utilisez des applications graphiques qui ne prennent en charge que 1 024 niveaux de pression au maximum (tels que Adobe CS3, Corel Painter 9 et autres applications plus anciennes). Si cette case n'est pas cochée, le stylet sera trop sensible lors de son utilisation avec ce type d'applications anciennes.

CONNEXION SANS FIL SUR L'INTUOS5

Le kit d'accessoires sans fil Wacom offre une connectivité sans fil aux tablettes Intuos5.

Reportez-vous à la section commande de pièces et accessoires.

Composants des accessoires sans fil

Configuration de la connexion sans fil

Batterie et gestion de l'alimentation

Informations sur la durée de vie de la batterie

Remplacement de la batterie

Retrait du module sans fil

Logement du récepteur sans fil

COMPOSANTS DES ACCESSOIRES SANS FIL

Le kit d'accessoires sans fil Wacom comprend les composants suivants :

Bouton d'alimentation

Voyant d'état de la batterie

Module sans fil Wacom

Se connecte à la tablette Intuos5.

Récepteur sans fil Wacom

Se branche à un ordinateur.

Lorsqu'il n'est pas utilisé, le récepteur sans fil peut être rangé dans la tablette Intuos5. Reportez-vous à la section logement du récepteur sans fil.

Se loge dans la tablette Intuos5.

Avertissement : pour connaître les précautions à prendre, reportez-vous au guide intitulé « Informations importantes sur le produit », situé sur le CD d'installation de l'Intuos5.

Remarque : un pairage a été établi par défaut entre le module sans fil et le récepteur sans fil Wacom. En cas de perte ou de bris, vous devrez acheter un nouveau kit d'accessoires sans fil. Vous pouvez acheter la batterie séparément.

Pour installer le kit, reportez-vous à la section configuration de la connexion sans fil.

CONFIGURATION DE LA CONNEXION SANS FIL

Configurez l'Intuos5 pour une utilisation sans fil.

1. Si vous utilisiez l'Intuos5 comme tablette filaire, déconnectez le câble USB.
2. Retournez la tablette. Retirez le(s) couvercle(s) du compartiment sans fil. Voir (A). Faites glisser le(s) couvercle(s) du corps de la tablette pour le(s) retirer. Les tablettes de taille moyenne et de grande taille sont dotées de deux couvercles : l'un réservé au module sans fil Wacom, l'autre à la batterie rechargeable. Les tablettes de petite taille sont dotées d'un seul couvercle.

A

1. Installez les composants sans fil.

2. Installez la batterie. Alignez les contacts (B) comme indiqué, puis appuyez pour la mettre en place. Reportez-vous également à la section remplacement de la batterie.

3. Installez le module sans fil. Sortez et retirez l'entretoise du module sans fil (C). Faites glisser le module sans fil dans la tablette et vérifiez que le connecteur est bien positionné (D).

Important : conservez l'entretoise du module. Vous pourriez en avoir besoin pour retirer le module sans fil. Reportez-vous à la section retrait du module sans fil.

• Remettez en place le(s) couvercle(s) du compartiment sans fil. Alignez-le(s) et faites-le(s) glisser jusqu'à ce qu'il(s) soi(en)t en place.
• Connectez le récepteur sans fil Wacom à un port USB actif de votre ordinateur ou du concentrateur USB (F).

1. Si ce n'est pas déjà fait, allumez votre ordinateur et patientez jusqu'à ce que le système d'exploitation soit complètement chargé.

Puis connectez-vous via une connexion sans fil.

Mise en place d'une connexion sans fil

Optimisation de la connexion sans fil

MISE EN PLACE D'UNE CONNEXION SANS FIL

Configurez la connexion sans fil de l'Intuos5.

1. Chargez entièrement la batterie de la tablette. Reportez-vous à la section charge de la batterie. Une fois la charge de la batterie terminée (état signalé par le voyant vert), déconnectez le câble USB. L'Intuos5 peut alors être utilisée sans fil.

Voyant d'état de la batterie

• Émet une lumière orange lorsque le câble USB est connecté et que la batterie est en cours de charge.
• Émet une lumière verte lorsque le câble USB est connecté et que la batterie est totalement chargée.
• S'éteint lorsque vous utilisez la tablette avec une connexion sans fil.

Bouton d'alimentation

• Appuyez pour la connecter ou la sortir du mode Veille.

• Appuyez pour l'éteindre.

• Appuyez sur le bouton d'alimentation du module sans fil Wacom. Une connexion sans fil doit être mise en place dans un délai de quatre secondes. Dans le cas contraire, le module sans fil s'éteint. Dans ce cas, reportez-vous à la section problèmes de connexion sans fil.

• Vérifiez la connexion en utilisant le stylet sur la tablette pour déplacer le curseur à l'écran. Reportez-vous également à la section état de la batterie et de la connexion sans fil.

L'Intuos5 peut fonctionner avec une connexion sans fil ou en mode USB, mais pas de façon simultanée.

• Le mode Sans fil est activé lorsque l'Intuos5 est correctement configurée pour une connexion sans fil et que le câble USB est déconnecté. Lorsque le câble USB est déconnecté, la tablette recherche une connexion et se connecte au récepteur sans fil en quatre secondes. Si le récepteur est introuvable, la tablette passe alors en mode Veille.
• La connexion USB désactive le mode Sans fil et active le mode USB.

Remarques :

Le pairage n'est pas obligatoire. Un pairage a été établi par défaut entre le module sans fil et le récepteur sans fil Wacom ; ils fonctionnent comme un ensemble discret.

L'Intuos5 peut utiliser une connexion sans fil jusqu'à 10 mètres de distance de votre ordinateur. Il n'est pas nécessaire que l'Intuos5 ait une visibilité directe sur le récepteur sans fil. Le module sans fil utilise la technologie des fréquences radio, qui peuvent traverser des objets non métalliques tels que des bureaux.

Les interférences émanant d'autres appareils (en particulier, les périphériques audio) ou d'objets métalliques en visibilité directe peuvent avoir un effet négatif sur les performances de la tablette et la distance de fonctionnement. Si vous rencontrez des problèmes de connexion, reportez-vous à la section optimisation de la connexion sans fil.

Au redémarrage de votre ordinateur, patientez jusqu'à ce que votre système d'exploitation soit complètement chargé, puis démarrez le module sans fil (s'il n'est pas déjà allumé) pour commencer à travailler avec une connexion sans fil.

Important : dans de nombreux pays, l'utilisation des périphériques sans fil est réglementée. Si vous voyagez avec votre Intuos5 configurée pour une utilisation sans fil, veuillez consulter l'organisme de régulation compétent pour prendre connaissance des restrictions pouvant s'appliquer à votre produit dans vos pays de destination.

Les produits utilisant des signaux sans fil peuvent interférer avec l'équipement de radio-navigation des avions commerciaux. Il est donc interdit d'utiliser un périphérique sans fil lors d'un voyage en avion. Pour éteindre le signal sans fil de la tablette Intuos5, éteignez ou retirez le module sans fil (le ou les voyants d'alimentation de la tablette s'éteindront). N'activez PAS le module sans fil pendant le décollage, le vol ou l'atterrissage.

N'utilisez pas votre Intuos5 avec une connexion sans fil à proximité d'un système de commande ou de tout autre environnement nécessitant une fiabilité extrêmement élevée ou dans lequel l'utilisation d'un périphérique sans fil pourrait causer des interférences. Cela risquerait de nuire au bon fonctionnement d'autres appareils électroniques ou ces derniers pourraient provoquer un dysfonctionnement de la tablette. Lorsque l'utilisation de produits sans fil est interdite, éteignez ou retirez le module sans fil (assurez-vous que le signal sans fil est éteint) pour éviter qu'il ne provoque le dysfonctionnement d'autres appareils électroniques ou qu'il ne crée des interférences. Wacom décline toute responsabilité en cas de dommages directs ou indirects. Pour plus d'informations, veuillez vous référer à votre contrat de garantie situé dans le guide intitulé « Informations importantes sur le produit ».

⚠️ Mettez votre tablette hors tension dans les endroits où les périphériques électroniques ne sont pas autorisés. La tablette pouvant entraîner un dysfonctionnement des autres appareils électroniques dans les endroits où l'usage des appareils électroniques est interdit (un avion, par exemple), assurez-vous d'éteindre la tablette en débranchant son connecteur USB de l'ordinateur.

OPTIMISATION DE LA CONNEXION SANS FIL

Si le curseur à l'écran peine à suivre les mouvements du stylet sur la tablette, s'il saute fréquemment ou si de nombreuses lignes droites apparaissent lorsque vous dessinez dans des applications graphiques, il est possible que votre connexion sans fil ne permette pas de transmettre toutes les données de la tablette à la vitesse requise. Ce problème est peut-être dû à des interférences émanant d'autres sources d'ondes, à des objets faisant obstruction au parcours des ondes, à une distance excessive de l'ordinateur ou à une combinaison de ces différents facteurs.

Pour améliorer la connexion sans fil et optimiser les performances de la tablette :

• Éliminez tout objet métallique se trouvant directement entre l'Intuos5 et le récepteur sans fil Wacom connecté à votre ordinateur.
• Essayez de connecter le récepteur sans fil à une rallonge USB, puis placez-le sur votre bureau ou à n'importe quel endroit en visibilité directe de l'Intuos5.
• Rapprochez la tablette de votre ordinateur.
• Mettez hors tension tous les autres périphériques utilisant une bande de fréquence de 2,4 GHz, comme les téléphones portables, etc., ou éloignez leurs antennes de votre ordinateur.

BATTERIE ET GESTION DE L'ALIMENTATION

Cette section contient des informations importantes sur la batterie rechargeable et les fonctions de gestion de l'alimentation de votre tablette Intuos5 lorsqu'elle est configurée pour une utilisation sans fil. Assurez-vous d'avoir pris connaissance des sections suivantes.

Charge de la batterie

État de la batterie et de la connexion sans fil

Mode économie d'énergie

CHARGE DE LA BATTERIE

Chargez complètement la batterie de l'Intuos5 avant de l'utiliser en mode Sans fil pour la première fois.

Connectez l'Intuos5 à un port USB principal (situé directement sur votre ordinateur) ou à un concentrateur USB alimenté au moyen du câble USB.

• La batterie se charge dès que le câble est connecté, lorsqu'elle n'est pas déjà totalement chargée.
• Pour votre usage quotidien, chargez votre batterie pendant environ quatre heures. Le chargement complet d'une batterie vide nécessite environ six heures. Le temps de charge réel dépend du niveau de la batterie et de l'utilisation de la tablette pendant la charge.

- La connexion USB désactive le mode Sans fil.

• Pendant le chargement de la batterie, connectez toujours le câble USB directement à votre ordinateur ou à un concentrateur USB alimenté. Il est possible qu'un concentrateur non alimenté ne fournisse pas suffisamment de courant pour charger la batterie, affectant ainsi l'utilisation générale de la tablette.
• Lorsque votre tablette n'est pas connectée à votre ordinateur par l'intermédiaire d'un câble USB, vous pouvez charger la batterie à l'aide d'un adaptateur mural standard délivrant une tension de sortie de 5 V. Le chargement rapide ne fonctionnera pas pour ce processus.

Pour plus d'informations, reportez-vous aux informations sur le produit disponibles sur le site Web de Wacom de votre pays.

Voyant d'état de la batterie

• Émet une lumière orange lorsque le câble USB est connecté et que la batterie est en cours de charge.
• Émet une lumière verte lorsque le câble USB est connecté et que la batterie est totalement chargée.

Avertissement : pour connaître les précautions à prendre, reportez-vous au guide intitulé formations importantes sur le produit ».

Conseils :

• Pendant le chargement, vérifiez que la batterie et le module sans fil Wacom sont installés dans la tablette.
• Pour connaître l'état de charge de la batterie, ouvrez le panneau de configuration de la tablette Wacom, cliquez sur FONCTIONS et sélectionnez l'onglet SANS FIL. Reportez-vous à la section état de la batterie et de la connexion sans fil.
• Tirez le meilleur parti de votre temps d'utilisation sans fil. Reportez-vous aux sections mode économie d'énergie et informations sur la durée de vie de la batterie.

ÉTAT DE LA BATTERIE ET DE LA CONNEXION SANS FIL

En mode Sans fil, l'Intuos5 vous propose des informations supplémentaires sur votre tablette.

- Un voyant d'état de la tablette indique ce qui suit :

Clignotant Connexion en mode Sans fil.

Activé Mode Sans fil activé.

Désactivé Mode Veille ou mode Sans fil désactivé.

- Sur le module sans fil Wacom, le voyant d'état de la batterie indique ce qui suit :

Orange Câble USB connecté et chargement de la batterie de la tablette en cours.

Vert Câble USB connecté et chargement de la batterie de la tablette terminé.

Désactivé Câble USB connecté ; la tablette est en mode Sommeil

USB ou en cours de connexion par USB.

Câble USB déconnecté, aucune activité de chargement.

Câble USB déconnecté, utilisation sans fil.

• Une icône d'état de la batterie s'affiche également dans la barre des tâches système (Windows) ou la barre de menus (Mac). Déplacez le curseur au-dessus de l'icône pour plus de détails.
• Lorsque la tablette est configurée pour une utilisation sans fil, l'état de la batterie et les options des commandes sans fil de la tablette sont visibles dans le panneau de configuration de la tablette Wacom. Ouvrez le panneau de configuration, cliquez sur FONCTIONS et sélectionnez l'onglet SANS FIL.

Ajustez le curseur pour déterminer le moment où votre tablette passera en mode Économie d'énergie.

L'icône d'état de la batterie indique que la tablette est en cours d'utilisation et affiche un état de charge approximatif de la ____ batterie.

• Le symbole d'une prise secteur indique que la tablette fonctionne grâce à une source d'alimentation externe via le câble USB et que la batterie est en cours de chargement.
• Le symbole d'une coche indique que la batterie est complètement chargée.
• Un symbole d'alerte indique que la charge de la batterie est inférieure à 20 %.

Les informations réelles peuvent varier selon l'état réel de votre tablette et de votre système d'exploitation.

Reportez-vous également à la section mode économie d'énergie.

Active ou désactive l'affichage de l'icône d'état de la batterie.

MODE ÉCONOMIE D'ÉNERGIE

Une fois configurée pour une utilisation sans fil, l'Intuos5 bénéficie de diverses fonctionnalités d'économie d'énergie permettant de conserver la charge de la batterie de la tablette et d'améliorer ses performances.

Mode Économie d'énergie

La tablette passe en mode Économie d'énergie après deux minutes d'inactivité. Le paramètre temporel peut être réglé dans le panneau de configuration de la tablette Wacom. Reportez-vous à la section état de la batterie et de la connexion sans fil.

Selon le modèle de votre tablette, sortez du mode Économie d'énergie en touchant la tablette, en appuyant sur un ExpressKey ou en plaçant le stylet à proximité de l'appareil.

Mode Veille La tablette passe en mode Veille :

• Lorsqu'aucune connexion sans fil n'a été établie depuis au moins quatre secondes. À titre d'exemple, vous éteignez l'ordinateur, placez la tablette hors de portée ou débranchez le récepteur sans fil. Pour la réactiver, corrigez tout problème éventuel et vérifiez que la tablette se trouve à portée de votre ordinateur. Puis appuyez sur le bouton d'alimentation du module sans fil Wacom. Reportez-vous à la section test de votre tablette.
• Après 30 minutes d'inactivité.
• Lorsque le niveau de la batterie est extrêmement faible, rechargez la batterie immédiatement.

Pour sortir du mode Veille, appuyez d'abord sur le bouton de basculement du Touch Ring ou sur le bouton d'alimentation situé sur le module sans fil. Selon votre modèle de tablette, touchez sa surface avec votre doigt ou le stylet. Déplacez ensuite votre doigt ou le stylet le long de la tablette pour activer complètement l'Intuos5.

Important : pour économiser l'énergie de la batterie, veillez à éteindre le module sans fil lorsque vous n'utilisez pas la tablette. Appuyez sur le bouton d'alimentation situé sur le module sans fil pour éteindre ce dernier. Si vous laissez le module sans fil allumé, vous devrez peut-être recharger la batterie avant de pouvoir réutiliser la tablette en mode Sans fil. Reportez-vous à la section informations sur la durée de vie de la batterie.

INFORMATIONS SUR LA DURÉE DE VIE DE LA BATTERIE

Lorsque vous utilisez votre Intuos5 en mode Sans fil, l'autonomie de la batterie varie selon l'utilisation et le modèle de la tablette. Par exemple, la batterie des modèles de tablette de petite taille et de taille moyenne peut tenir une journée complète. L'autonomie des modèles de tablette Intuos5 de grande taille peut, en revanche, se limiter à une demi-journée, en raison de la dimension de ces mêmes tablettes. Wacom recommande l'achat d'une batterie supplémentaire. Reportez-vous à la section commande de pièces et accessoires.

• Toutes les batteries vieillissent et perdent graduellement leur capacité de conservation de charge. La durée de vie normale d'une batterie Li-Ion est de deux ou trois ans, qu'elle soit utilisée ou non. Le cyclage (décharge, puis recharge) des batteries au lithium-ion (Li-Ion) ne permet pas d'augmenter leur durée de vie ou leurs performances.
• Chargez toujours la batterie lorsque l'avertissement de charge basse s'affiche à l'écran.

Reportez-vous également à la section mode économie d'énergie.

- La tablette consomme l'énergie de la batterie lorsque le module sans fil Wacom est activé. Pour réduire la consommation d'énergie, la tablette passe en mode Veille dès que le niveau de charge est très bas. La batterie doit alors être rechargée.

Même en mode Veille, la tablette continue à consommer un peu de courant, et vide donc lentement la batterie. Pensez donc à recharger la batterie et à désactiver le module sans fil si vous ne comptez pas utiliser la tablette pendant quelques jours.

- Une fois que la tension de la batterie est inférieure à un niveau de sécurité minimum, un circuit de protection interne de la batterie l'empêche de se charger.

Si une batterie présentant une faible charge reste dans la tablette pendant une période prolongée, la légère consommation d'énergie utilisée par la tablette peut décharger la batterie jusqu'à l'activation du circuit de protection interne. Si c'est le cas, vous ne pourrez plus charger la batterie. En cas d'inutilisation prolongée de la tablette, protégez la batterie en la retirant de la tablette.

Vous ne pouvez pas recharger une batterie au lithium-ion (Li-Ion) trop déchargée.

- Pour un remisage prolongé de la batterie (un mois ou plus), vous pouvez ralentir le processus de vieillissement en conservant la batterie dans un lieu frais et en vous assurant qu'elle est partiellement (et non entièrement) chargée. Pour assurer une recharge optimale de la batterie lorsque vous la remettez en service, le niveau de charge recommandé est d'environ 40 %. Si vous rangez la tablette et la batterie, il n'est pas nécessaire de retirer la batterie. Toutefois, il est toujours bon de retirer la batterie lorsque vous rangez la tablette.

Veuillez noter que la batterie pourrait ne pas être rechargeable après six mois continus d'inutilisation.

Vous devrez vous procurer une nouvelle batterie pour votre tablette lorsque l'ancienne ne parviendra plus à conserver une charge acceptable ou ne pourra plus être chargée. Reportez-vous à la section commande de pièces et accessoires.

Avertissement : pour connaître les précautions à prendre, reportez-vous au guide intitulé formations importantes sur le produit ».

REPLACEMENT DE LA BATTERIE

Si la batterie de votre tablette a dépassé sa durée de vie et qu'elle ne se charge plus correctement ou qu'elle ne conserve plus sa charge, remplacez-la. Veillez à utiliser uniquement la batterie rechargeable conçue pour votre tablette. Pour obtenir des informations, reportez-vous à la section commande de pièces et accessoires.

Important : utilisez exclusivement une batterie Wacom indiquée pour votre tablette.

Pour remplacer la batterie rechargeable :

1. Retournez la tablette. Retirez le couvercle du compartiment sans fil. Les tablettes de taille moyenne et de grande taille sont dotées de deux couvercles : l'un réservé au module sans fil Wacom, l'autre à la batterie rechargeable. Les tablettes de petite taille sont dotées d'un seul couvercle. Faites glisser le couvercle du corps de la tablette pour le retirer.
2. Comme indiqué ci-dessous, retirez délicatement l'ancienne batterie.
3. Installez la nouvelle batterie. Comme indiqué ci-dessous, alignez les bornes de la nouvelle batterie avec les contacts de la tablette. Insérez la batterie dans le compartiment prévu à cet effet.
4. Remettez en place le couvercle du compartiment sans fil. Alignez-le et faites-le glisser jusqu'à ce qu'il soit en place.
5. Pour des performances optimales, connectez le câble USB et chargez la batterie. Reportez-vous à la section charge de la batterie.

Retirez la batterie usagée.
Veillez à soulever tout d'abord le bord de la batterie avant de la faire glisser du compartiment.

Installez la nouvelle batterie.
Installez la batterie selon l'angle d'inclinaison indiqué pour éviter d'endommager les contacts de la batterie.

Important : lors du remplacement de la batterie, veillez à ne pas la faire tomber sur une surface dure, car elle pourrait subir des dommages internes et vous devriez la remplacer même en l'absence de dommages visibles. Si la batterie subit un choc et que vous l'installez ensuite dans la tablette, elle risque de déclencher un court-circuit ou une fuite dans l'appareil. En remplaçant la batterie à la moindre chute, vous pouvez empêcher ce type de dommages.

Avertissement : pour connaître les précautions à prendre, reportez-vous au guide intitulé formations importantes sur le produit ».

De nombreuses localités proposent des programmes de recyclage, obligatoires ou non. Recyclez la batterie usagée en respectant toutes les lois applicables ainsi que les Précautions pour les batteries au lithium-ion, comme décrit dans le guide intitulé « Informations importantes sur le produit ». Conservez les batteries hors de portée des enfants. Recyclez sans tarder vos batteries usagées.

RETRAIT DU MODULE SANS FIL

Pour retirer le module sans fil :

1. Retournez la tablette. Retirez le couvercle du compartiment sans fil. Les tablettes de taille moyenne et de grande taille sont dotées de deux couvercles : l'un réservé au module sans fil Wacom, l'autre à la batterie rechargeable. Les tablettes de petite taille sont dotées d'un seul couvercle. Faites glisser le couvercle du corps de la tablette pour le retirer.
2. Utilisez votre onglet ou tout autre outil non métallique adéquat pour déloger le module. Vous pouvez également utiliser l'entretoise du module sans fil, inclus dans votre kit d'accessoires sans fil Wacom. Placez l'entretoise au-dessus du module sans fil, et utilisez-la comme crochet pour déloger le module sans fil et le faire glisser hors de la tablette.
3. Appuyez sur l'entretoise pour la remettre en place à l'emplacement du module sans fil.

1. Remettez en place le couvercle du compartiment sans fil. Alignez-le et faites-le glisser jusqu'à ce qu'il soit en place.

2. Une fois retiré, conservez précieusement le module sans fil.

LOGEMENT DU RÉCEPTEUR SANS FIL

Le récepteur sans fil Wacom est un appareil portable. Branchez-le à un port USB de votre ordinateur. Puis laissez-le à cet emplacement pour qu'il soit toujours utilisable avec votre tablette, même lorsque vous voyagez ou êtes en déplacement avec l'Intuos5.

Le récepteur sans fil peut également être rangé dans votre tablette Intuos5. Pour ranger le récepteur dans la tablette :

1. Utilisez votre ongle ou tout autre outil non métallique adéquat pour ouvrir le compartiment de stockage du récepteur sans fil.
2. Une fois le couvercle du compartiment de stockage ouvert, faites partiellement glisser l'entretoise du récepteur sans fil à l'extérieur de la tablette.
3. Insérez le récepteur dans l'entretoise.
4. Remettez complètement en place l'entretoise dans la tablette, puis refermez le couvercle du compartiment de stockage.

Pour retirer le récepteur de la tablette, ouvrez le compartiment. Faites partiellement glisser l'entretoise à l'extérieur de la tablette. Retirez le récepteur de l'entretoise. Remettez en place l'entretoise en la faisant glisser, puis fermez le couvercle du compartiment de stockage.

TEST DE LA CONNEXION SANS FIL

Si la tablette est bien connectée et que votre ordinateur la détecte comme périphérique USB, le voyant d'état de la tablette s'allume. En cas de problème avec la connexion sans fil, effectuez les vérifications suivantes.

1. Vérifiez d'abord que les procédures générales de dépannage sont respectées.
2. Vérifiez que le module sans fil est activé. Reportez-vous à la section état de la batterie et de la connexion sans fil.
3. Vérifiez que le module sans fil et le récepteur sont correctement installés. Reportez-vous à la section configuration de la connexion sans fil.
4. Vérifiez l'état de la batterie. Reportez-vous à la section état de la batterie et de la connexion sans fil. Si la charge de la batterie est faible, connectez le câble USB et chargez la batterie. Reportez-vous à la section charge de la batterie.
5. Éteignez le module sans fil, puis rallumez-le.
6. Rapprochez la tablette de l'ordinateur. Assurez-vous qu'aucun objet métallique ou de forte densité ne se trouve entre la tablette et l'ordinateur.
7. Ouvrez le panneau de configuration de la tablette Wacom et cliquez sur le bouton À PROPOS. Dans la boîte de dialogue, cliquez sur DIAGNOSTIC... La boîte de dialogue DIAGNOSTIC contient des informations dynamiques sur la tablette. Vérifiez que l'entrée MODE SANS FIL indique que l'état de la connexion sans fil est ACTIVÉ. Une fois la procédure terminée, cliquez sur le bouton FERMER pour quitter la boîte de dialogue.

Si l'un de ces tests est négatif, il se peut que votre matériel soit défectueux. Reportez-vous à la section options d'assistance technique.

DÉPANNAGE

Si vous rencontrez des difficultés, procédez comme suit :

1. Si le pilote de la tablette ne s'est pas chargé correctement, exécutez tout d'abord l'action conseillée dans le message d'erreur affiché à l'écran. Si le problème persiste, reportez-vous aux procédures de dépannage décrites dans ce chapitre.
2. Consultez la section tableaux de dépannage. Si votre problème y est décrit, vous pouvez appliquer la solution proposée.
3. Consultez le fichier Lisez-moi de la tablette Wacom pour obtenir les informations les plus récentes.
4. Rendez-vous sur www.wacom.com, choisissez le site Web de Wacom de votre pays et consultez les pages FAQ (Foire aux questions) relatives à votre produit.
5. En cas de problème de compatibilité entre l'Intuos5 et un nouveau matériel ou logiciel, reportez-vous à la section téléchargement de pilotes pour savoir comment télécharger un pilote mis à jour. Wacom met régulièrement à jour le pilote afin d'assurer la compatibilité avec les nouveaux produits.
6. Testez votre tablette et les outils Intuos5. Reportez-vous aux sections test de votre tablette et test des commandes et des outils de la tablette.
7. Si vous avez suivi les indications fournies dans ce manuel et que le problème persiste, contactez le service d'assistance technique de Wacom. Reportez-vous à la section options d'assistance technique et au fichier Lisez-moi pour obtenir des informations sur l'assistance disponible dans votre pays.

Test de votre tablette

Test des commandes et des outils de la tablette

Tableaux de dépannage

Options d'assistance technique

Téléchargement de pilotes

TEST DE VOTRE TABLETTE

1. Allumez votre ordinateur et patientez jusqu'à ce que le système d'exploitation soit complètement chargé.

2. Vérifiez la connexion USB. Si la tablette est bien connectée et que votre ordinateur la détecte comme périphérique USB, un voyant d'état de la tablette s'allume. Si ce n'est pas le cas :

3. Vérifiez que le câble USB de la tablette est bien connecté à un port USB actif de votre ordinateur.

4. Vérifiez que le câble USB de la tablette n'est pas endommagé.
5. Si vous connectez la tablette à un concentrateur USB (ou à un périphérique doté de ports USB), vérifiez que ce concentrateur est bien raccordé à l'ordinateur et qu'il est actif.
6. Si un voyant d'état de la tablette ne s'allume pas alors que votre ordinateur est sous tension et initialisé, votre port USB est peut-être inactif. Vérifiez que la tablette est bien connectée à un port actif USB.
7. Connectez la tablette à un autre port USB ou au port USB d'un autre ordinateur.

8. En cas de problème d'alimentation de la tablette (voyant éteint), branchez la tablette directement sur le port USB système de votre ordinateur. Éliminez temporairement tout concentrateur externe jusqu'à ce que vous ayez vérifié que le système reconnaît la tablette et qu'elle est opérationnelle. Si la tablette fonctionne correctement, vous pouvez en général la transférer sur un concentrateur USB.

9. Pour l'utilisation sans fil, vérifiez la connexion de la tablette. Si la tablette est bien connectée et que votre ordinateur la détecte comme périphérique USB, un voyant d'état de la tablette s'allume. Si ce n'est pas le cas :

10. Vérifiez que le module sans fil est activé. Reportez-vous à la section état de la batterie et de la connexion sans fil.

11. Vérifiez que le module sans fil et le récepteur sont correctement installés. Reportez-vous à la section configuration de la connexion sans fil.
12. Vérifiez l'état de la batterie. Reportez-vous à la section état de la batterie et de la connexion sans fil. Si la charge de la batterie est faible, connectez le câble USB et chargez la batterie. Reportez-vous à la section charge de la batterie.
13. Éteignez le module sans fil, puis rallumez-le.
14. Rapprochez la tablette de l'ordinateur. Assurez-vous qu'aucun objet métallique ou de forte densité ne se trouve entre la tablette et l'ordinateur.

1. Vérifiez le stylet. En cas de problème lors du chargement du pilote de la tablette, le stylet ne fonctionnera pas correctement (il permettra le déplacement du curseur à l'écran et les clics mais aucune autre fonctionnalité ne sera disponible). Installez le logiciel du pilote de la tablette.

2. Déplacez le stylet sur la surface active de la tablette. Le curseur doit se déplacer dans la même direction sur votre moniteur ou votre écran.

3. Appuyez sur la surface de la tablette avec la pointe du stylet. Un voyant d'état doit s'allumer.
4. Sans exercer de pression sur la pointe du stylet, maintenez-la à moins de 10 mm de la surface de la tablette et appuyez sur le bouton latéral. Le voyant doit en principe se rallumer.
5. Retournez le stylet, puis appuyez la gomme sur la surface de la tablette. Le voyant doit s'allumer.

Reportez-vous également aux sections test des commandes et des outils de la tablette et test d'un stylet.

1. Vérifiez la saisie tactile . Essayez de déplacer le curseur en promenant votre doigt sur la surface de la tablette. Exercez une pression sur la tablette pour sélectionner un élément. Un voyant d'état doit s'allumer lorsque vous touchez la surface active de la tablette. Reportez-vous également à la section test de la saisie tactile.
   Si le pilote de la tablette ne se charge pas correctement, la tablette reconnaîtra les mouvements tactiles de base, mais pas les autres actions et mouvements. Si les mouvements ne sont pas reconnus, installez le logiciel du pilote de la tablette.
2. Vérifiez les ExpressKeys. Reportez-vous au test des commandes et des outils de la tablette et au test des ExpressKeys.
3. Vérifiez le Touch Ring. Reportez-vous au test des commandes et des outils de la tablette et au test du Touch Ring.
4. Vérifiez tout autre outil, tel que la souris Intuos5 en option. Reportez-vous à la section test des commandes et des outils de la tablette.

Si l'un de ces tests est négatif, il se peut que votre matériel soit défectueux. Reportez-vous à la section options d'assistance technique.

Après les tests, reconfigurez la tablette et les outils avec les paramètres personnalisés que vous utilisiez initialement à l'aide du panneau de configuration de la tablette Wacom.

TEST DES COMMANDES ET DES OUTILS DE LA TABLETTE

Si vos outils Intuos5 ou les commandes de la tablette ne fonctionnent pas comme vous le voulez, nous vous conseillons de vérifier d'abord les fonctions qui leur sont attribuées ou de rétablir leurs valeurs par défaut. Procédez de la même façon si vous possédez une tablette tactile et que la saisie tactile pose problème.

Pour rétablir rapidement les paramètres par défaut d'un outil, supprimez ce dernier de la liste OUTIL du panneau de configuration. Pour cela, sélectionnez l'outil et cliquez sur le [-] de la liste OUTIL. Une fois l'outil supprimé, replacez-le sur la surface de la tablette. Il est ainsi réintégré à la liste des OUTILS avec ses paramètres par défaut.

- Ouvrez le panneau de configuration de la tablette Wacom et cliquez sur le bouton À PROPOS. Dans la boîte de dialogue, cliquez sur DIAGNOSTIC... La boîte de dialogue DIAGNOSTIC contient des informations dynamiques sur la tablette, vos outils ainsi que des informations appropriées pour les tablettes tactiles.

• Si plusieurs tablettes sont connectées à votre système, sélectionnez l'unité avec laquelle vous allez tester votre outil dans la colonne INFORMATIONS SUR LA TABLETTE.
• Utilisez les informations présentes dans la boîte de dialogue D IAGNOSTIC lorsque vous testez la tablette et les outils.

Remarque : si un bouton d'outil est associé à la fonction MENU RADIAL ou OUVRIR/EXÉCUTER..., cette fonction sera exécutée lorsque vous appuierez sur ce bouton. Il est donc conseillé de changer la fonction du bouton avant de procéder aux tests.

Test des ExpressKeys

Test du Touch Ring

Test d'un stylet

Test de la saisie tactile

Test de la souris

TEST DES EXPRESSKEYS

1. Après avoir ouvert la boîte de dialogue DIAGNOSTIC, vérifiez la colonne INFORMATIONS SUR LA TABLETTE pendant que vous testez les ExpressKeys.

Veillez à sélectionner l'unité de la tablette que vous testez dans la colonne INFORMATIONS SUR LA TABLETTE.

1. Appuyez sur chacune des touches pour les tester une par une. Lorsque vous appuyez sur une touche, son numéro s'affiche en regard de la catégorie BOUTON GAUCHE.
2. Une fois la procédure terminée, cliquez sur le bouton F ERMER pour quitter la boîte de dialogue.

Important : certaines applications peuvent supplanter et contrôler les fonctions ExpressKeys. Pensez à fermer toutes les applications ouvertes, à l'exception du panneau de configuration de la tablette Wacom, au moment du test des ExpressKeys. Pour plus de détails, reportez-vous à la section utilisation d'applications intégrées pour le contrôle de la tablette.

TEST DU TOUCH RING

1. Après avoir ouvert la boîte de dialogue DIAGNOSTIC, vérifiez la colonne INFORMATIONS SUR LA TABLETTE pendant que vous testez le Touch Ring. Veillez à sélectionner l'unité de la tablette que vous testez dans la colonne INFORMATIONS SUR LA TABLETTE.
2. Faites glisser votre doigt sur toute la circonférence du Touch Ring. Au fur et à mesure que vous déplacez votre doigt le long du Touch Ring, un nombre TOUCH GAUCHE indique sa position sur le Touch Ring.
3. Appuyez sur le bouton de basculement du Touch Ring pour passer d'un des quatre modes personnalisables à un autre. Au fur et à mesure que vous passez d'un paramètre à l'autre, le voyant correspondant doit s'allumer. Dans la boîte de dialogue DIAGNOSTIC, le mode affiché est BOUTON GAUCHE.

Si l'une des fonctions est définie sur PASSER, le voyant correspondant sera ignoré dans la séquence de basculement.

1. Une fois le test terminé, cliquez sur le bouton F ERMER pour quitter la boîte de dialogue.

Important : certaines applications peuvent supplanter et contrôler les fonctions du Touch Ring. Pensez à fermer toutes les applications ouvertes, à l'exception du panneau de configuration de la tablette Wacom, au moment du test du Touch Ring. Pour plus de détails, reportez-vous à la section utilisation d'applications intégrées pour le contrôle de la tablette.

TEST D'UN STYLET

1. Après avoir ouvert la boîte de dialogue DIAGNOSTIC et tout en observant la colonne INFOS SUR LE PÉRIPHÉRIQUE DE POINTAGE, approchez votre outil Intuos5 à moins de 10 mm de la surface active de la tablette. La valeur de PROXIMITÉ, le NOM DU PÉRIPHÉRIQUE, le TYPE DE PÉRIPHÉRIQUE et le NUMÉRO DE SÉRIE s'affichent. Si plusieurs tablettes sont connectées à votre système, assurez-vous que vous avez bien sélectionné la TABLETTE pour laquelle vous testez vos outils dans la colonne INFORMATIONS SUR LA TABLETTE.
2. Déplacez l'outil sur la surface de la tablette. Les valeurs des coordonnées X et Y doivent changer en fonction de la position de l'outil.

3. Testez les boutons de votre stylet. Un voyant d'état de la tablette doit s'allumer chaque fois que vous cliquez à l'aide de la pointe de l'outil, que vous appuyez sur le bouton latéral ou que vous appuyez la gomme de l'outil sur la tablette.

4. Cliquez sur la surface de la tablette à l'aide de la pointe de l'outil. L'état des BOUTONS et la valeur PRESSION changent. La valeur de la zone PRESSION doit passer d'environ 0 % à 100 % lorsque vous passez d'une pression nulle à une pression maximale.

5. Ensuite, appuyez sur le bouton latéral sans exercer de pression sur la pointe. L'état B OUTONS doit changer. Si vous utilisez le stylet Intuos5, effectuez cette opération pour les deux positions du bouton latéral.

Stylet Pointe = 1

États BOUTONS Bouton latéral (position inférieure) = 2

Bouton latéral (position supérieure) = 3

Gomme = 1

États BOUTONS Bouton latéral = 2

Gomme = 1

• Appuyez la gomme sur la tablette. L'état des B OUTONS et la valeur PRESSION changent. La valeur de la zone PRESSION doit passer d'environ 0 % à 100 % lorsque vous passez d'une pression nulle à une pression maximale.

• Pour l'aérographe disponible en option, tournez la molette vers l'avant. La valeur de la zone MOLETTE doit diminuer et se rapprocher de 0 au fur et à mesure que la molette est tournée vers l'avant. Faites tourner la molette vers l'arrière. La valeur de la zone MOLETTE doit augmenter pour atteindre environ 1 000 lorsque la molette est totalement en arrière.

• Testez l'inclinaison par rapport à l'axe x en inclinant le stylet de la verticale vers la droite ; la valeur affichée dans la zone INCLINAISON X doit passer de 0 à +60 environ. Inclinez ensuite l'outil de la verticale vers la gauche ; la valeur affichée dans la zone INCLINAISON X doit passer de 0 à -60 environ.

• Testez l'inclinaison par rapport à l'axe Y en inclinant le stylet de la verticale vers le bas de la tablette ; la valeur affichée dans la zone INCLINAISON Y doit passer de 0 à +60 environ. Inclinez ensuite l'outil vers le haut de la tablette ; la valeur affichée dans la zone INCLINAISON Y doit passer de 0 à -60 environ.
• Dans le cas de l'Art Pen (en option), testez la fonction de rotation en plaçant la pointe du stylet sur la surface de la tablette, puis en faisant lentement pivoter le stylet sur son axe. La valeur affichée dans la zone ROTATION doit changer au cours de la rotation du stylet.
• Une fois le test terminé, cliquez sur le bouton F ERMER pour quitter la boîte de dialogue.

TABLEAUX DE DÉPANNAGE

Si des problèmes surviennent lors de l'utilisation des outils ou de la tablette Intuos5, consultez les tableaux qui suivent. Si le problème rencontré y est mentionné, essayez la solution proposée. Pensez également à consulter le fichier Lisez-moi pour obtenir les informations les plus récentes.

Pour plus d'informations, consultez le site Web de Wacom à l'adresse http://www.wacom.com.

Problèmes généraux

Problèmes de stylet

Problèmes de saisie tactile

Problèmes de connexion sans fil

Problèmes spécifiques à Windows

Problèmes spécifiques à Mac

PROBLÈMES GÉNÉRAUX

L'ordinateur n'a pas de port USB disponible.	Vérifiez qu'il existe bien un port USB disponible sur un concentrateur USB. Si ce n'est pas le cas, vous devrez ajouter un concentrateur USB ou une carte USB.
Un voyant d'état de la tablette ne s'allume pas.	Vérifiez que le câble USB de la tablette est correctement branché sur un port USB actif.Si vous raccordez la tablette à un concentrateur USB, vérifiez que ce dernier est connecté à un port USB actif et que le concentrateur est lui-même actif.Essayez également de raccorder la tablette à un autre port USB ou d'utiliser un autre câble USB.Si vous utilisez l'Intuos5 en mode Sans fil, reportez-vous également aux problèmes de connexion sans fil.
L'ordinateur ne se met pas en veille.	Lorsque vous n'utilisez pas les outils Intuos5, ne les laissez pas sur la surface de la tablette car celle-ci continuerait à envoyer des données et empêcherait l'ordinateur de se mettre en veille.Remarque : certains objets métalliques ou autres objets conducteurs peuvent également déclencher l'envoi de données, c'est pourquoi il est préférable de tenir tout objet à distance de la surface de la tablette lorsqu'elle n'est pas utilisée.
Le curseur à l'écran se déplace de manière irrégulière ou par bonds lorsque vous utilisez la tablette.	En de rares occasions, des interférences dues aux fréquences radio émises par un moniteur ou une station de radio AM proche peuvent influer sur le fonctionnement de la tablette. En cas d'interférence avec un moniteur, éloignez la tablette d'une quinzaine (15) de centimètres de celui-ci ou modifiez le taux de rafraîchissement du moniteur ou sa résolution.

La tablette est définie sur EXPRESSKEYS DROIT (ou EXPRESSKEYS GAUCHE) mais à la connexion, il semble que la tablette fonctionne à l'envers.	Réinstallez le pilote de la tablette et changez l'orientation par défaut de cette dernière. Reportez-vous à la section configuration de l'orientation de la tablette.
Lorsque vous travaillez avec certaines applications, les ExpressKeys et le Touch Ring exécutent des fonctions différentes définies dans le panneau de configuration de la tablette Wacom.	Certaines applications peuvent supplanter et contrôler les fonctionnalités des ExpressKeys et du Touch Ring. Reportez-vous à la section utilisation d'applications intégrées pour le contrôle de la tablette.Si vous utilisez des paramètres spécifiques à une application, assurez-vous que vous avez mis à jour les paramètres de l'application que vous utilisez.

PROBLÈMES DE STYLET

Le stylet ne positionne pas le curseur à l'écran ou ne fonctionne pas correctement.

Si le pilote de la tablette ne se charge pas correctement, la saisie au stylet ne sera pas disponible.

• Le stylet permettra le déplacement du curseur à l'écran et les clics mais aucune autre fonctionnalité ne sera disponible.
• Pour les modèles de tablette prenant en charge les deux modes de saisie, les mouvements tactiles de base seront reconnus mais pas les autres actions ou mouvements.

Installez le logiciel du pilote pour la tablette.

Le stylet ne permet pas d'utiliser la fonction de sensibilité à la pression.	Dans certaines applications, il est nécessaire d'activer les fonctions de pression pour que le stylet soit sensible à la pression.Vérifiez également que votre application prend en charge la fonction de sensibilité à la pression.
La production d'un clic est difficile.	Essayez d'utiliser un TOUCHER DE LA POINTE plus doux. Reportez-vous à la section réglage du toucher de la pointe et du double-clic.
La production d'un double-clic est difficile.	Vous devez exercer deux brèves pressions au même endroit de la surface active de la tablette. Wacom vous recommande d'utiliser le bouton latéral pour effectuer un double-clic.Ouvrez le panneau de configuration de la tablette Wacom et cliquez sur l'onglet STYLET. Essayez d'augmenter la DISTANCE DOUBLE-CLIC DE LA POINTE ou utilisez un TOUCHER DE LA POINTE plus doux.Affectez le DOUBLE-CLIC à l'une des ExpressKeys, puis utilisez cette dernière pour double-cliquer.Sous Windows : essayez de paramétrer votre système pour qu'il lance les programmes sur un simple clic. Reportez-vous à la section clic.

Le stylet sélectionne tout et n'arrête pas de dessiner.	Ouvrez le panneau de configuration de la tablette Wacom et cliquez sur l'onglet STYLET. Déplacez la glissière TOUCHER DE LA POINTE vers FERME ou sélectionnez PERSONNALISER..., puis augmentez la valeur du paramètre SEUIL DE CLIC. Si le problème persiste, reportez-vous à la section test des commandes et des outils de la tablette.La pointe du stylet est peut-être usée. Reportez-vous à la section remplacement de la pointe de stylet.
La gomme sélectionne tout ou n'arrête pas d'effacer.	Ouvrez le panneau de configuration de la tablette Wacom et cliquez sur l'onglet GOMME. Déplacez la glissière TOUCHER DE LA GOMME vers FERME ou sélectionnez PERSONNALISER..., puis augmentez la valeur du paramètre SEUIL DE CLIC. Si le problème persiste, reportez-vous à la section test des commandes et des outils de la tablette.
Vous remarquez un retard d'affichage à l'écran lorsque vous commencez à dessiner ou à encrer.	Ouvrez le panneau de configuration de la tablette Wacom et cliquez sur l'onglet STYLET. Essayez de diminuer la DISTANCE DOUBLE-CLIC DE LA POINTE. Si le problème persiste, déplacez la glissière de la DISTANCE DOUBLE-CLIC DE LA POINTE vers la position DÉSACTIVÉ afin de désactiver l'assistance du double-clic.Essayez de désactiver les fonctions d'encrage du système d'exploitation.
Vous devez appuyer fermement avec le stylet lorsque vous cliquez, que vous dessinez ou que vous écrivez.	Ouvrez le panneau de configuration de la tablette Wacom et cliquez sur l'onglet STYLET. Déplacez la glissière TOUCHER DE LA POINTE vers DOUX ou cliquez sur le bouton PERSONNALISER..., puis diminuez les valeurs des paramètres SENSIBILITÉ et SEUIL DE CLIC.
La pointe de stylet ne fonctionne pas.	Utilisez uniquement un stylet Wacom compatible, tel que celui fourni avec votre produit, ou un accessoire Wacom conçu pour être utilisé avec l'Intuos5. Les autres stylets risquent de ne pas fonctionner correctement sur la tablette.Vérifiez l'onglet STYLET du panneau de configuration et assurez-vous qu'une fonction CLIC a bien été attribuée à la pointe.Un voyant d'état de la tablette doit s'allumer lorsque vous appuyez sur la pointe. Si ce n'est pas le cas, il se peut que votre équipement soit défectueux. Reportez-vous à la section test des commandes et des outils de la tablette.
La modification des paramètres du stylet ou de tout autre outil n'a aucun effet.	Assurez-vous de bien modifier les paramètres correspondant à l'outil et à l'application que vous utilisez. Reportez-vous aux sections paramètres spécifiques à une application et utilisation de plusieurs outils.

Le bouton latéral du stylet ne fonctionne pas.	Assurez-vous d'utiliser un stylet Wacom compatible, par exemple celui fourni avec l'Intuos5, ou un accessoire Wacom conçu pour être utilisé avec l'Intuos5. Les autres stylets risquent de ne pas fonctionner correctement sur la tablette.Veillez à appuyer sur le bouton latéral lorsque la pointe du stylet se trouve à moins de 10 mm de la surface active de la tablette. N'appuyez pas la pointe de stylet sur la tablette.Dans le panneau de configuration de la tablette Wacom, assurez-vous que le bouton latéral exécute bien la fonction recherchée pour l'application et l'outil utilisés.Vérifiez également le MODE DU BOUTON LATÉRAL. Lorsque l'option CLIQUER ET APPUYER est sélectionnée, vous devez appuyer sur le bouton latéral tout en touchant la surface de la tablette avec la pointe du stylet pour exécuter une fonction de clic. Reportez-vous à la section options avancées.Un voyant d'état de la tablette doit s'allumer lorsque vous appuyez sur le bouton latéral. Si ce n'est pas le cas, il se peut que votre équipement soit défectueux. Reportez-vous à la section test de votre tablette.
Le curseur à l'écran revient en arrière.	Ne placez pas d'outil Intuos5 sur la tablette lorsque vous ne l'utilisez pas ou lorsque vous utilisez un autre périphérique de pointage. Si vous laissez l'outil sur la tablette, vous risquez de ne pas pouvoir déplacer le curseur à l'écran avec d'autres périphériques de pointage.
Dans des applications de dessin, vous ne pouvez pas déplacer le curseur comme vous voulez, ou bien la ligne que vous dessinez ne s'aligne pas sur la position du pointeur.	Ouvrez le panneau de configuration de la tablette Wacom et cliquez sur l'onglet CORRESPONDANCE. Assurez-vous que le MODE STYLET est sélectionné et que le paramètre ZONE DE L'ÉCRAN est réglé sur COMPLÈTE pour l'outil et l'application sélectionnés. Si le problème persiste, cliquez sur le bouton PAR DÉFAUT pour que la tablette corresponde de nouveau à l'écran entier. Si cela ne fonctionne toujours pas, supprimez les préférences de la tablette (reportez-vous aux Problèmes spécifiques à Windows ou aux Problèmes spécifiques à Mac).Vérifiez que le stylet fonctionne. Reportez-vous à la section test des commandes et des outils de la tablette.
Lorsque vous manœuvrez le Touch Ring avec le stylet, il ne fonctionne pas correctement.	Le Touch Ring est conçu pour être utilisé avec le doigt et ne fonctionne pas avec la pointe du stylet.
Lorsque vous utilisez l'Intuos5 sur un système à plusieurs moniteurs, vous ne pouvez pas contrôler le ou les autres moniteurs à l'aide du stylet.	Passez du contrôle du stylet de l'Intuos5 aux autres écrans en appuyant sur une ExpressKey ou un bouton du stylet configuré pour BASCULER ENTRE LES ÉCRANS.Vérifiez que ZONE D'ÉCRAN dans l'onglet CORRESPONDANCE est réglé sur COMPLÈTE.Vous pouvez aussi utiliser votre stylet pour contrôler les autres moniteurs en mode Souris. Pour utiliser le mode Souris, commencez par affecter la fonction BASCULEMENT DE MODE... à un bouton du stylet. Utilisez ensuite ce bouton pour basculer entre le MODE STYLET et le MODE SOURIS.

PROBLÈMES DE SAISIE TACTILE

La saisie tactile ne fonctionne pas.	Activez la saisie tactile en appuyant sur une ExpressKey configurée pour DÉS-/ACTIVER LA SAISIE TACTILE. Sinon, ouvrez le panneau de configuration de la tablette Wacom, cliquez sur l'icône SAISIE TACTILE et accédez à l'onglet GESTES STANDARD, MES GESTES ou OPTIONS TACTILES. Assurez-vous que l'option ACTIVER LA SAISIE TACTILE est bien activée.
La saisie tactile ne semble pas fonctionner correctement. Vous pouvez déplacer le curseur, mais les actions ou mouvements complexes ne fonctionnent pas.	Si le pilote de la tablette ne se charge pas correctement, la tablette reconnaîtra les mouvements tactiles de base, mais pas les autres actions et mouvements. Installez le logiciel du pilote pour la tablette.
La tablette ne reconnaît pas la saisie à plusieurs doigts avec exactitude.	Si vous placez vos doigts trop proches l'un de l'autre, il est probable que la tablette ne les distingue pas comme étant séparés. Essayez de déplacer vos doigts séparément.
Le zoom avant ou arrière ne fonctionne pas avec Adobe Photoshop.	Si vous ne parvenez pas à utiliser correctement les fonctions de zoom dans Photoshop, vérifiez que la fonction ZOOM AVEC MOLETTE DE DÉFILEMENT n'est pas sélectionnée dans les options PRÉFÉRENCES de Photoshop.
Les mouvements de défilement et de panoramique ne fonctionnent pas correctement avec Adobe Photoshop.	Si vous ne parvenez pas à utiliser correctement les mouvements de saisie tactile dans Photoshop, vérifiez que la fonction ZOOM AVEC MOLETTE DE DÉFILEMENT n'est pas sélectionnée dans les options PRÉFÉRENCES de Photoshop.
Les mouvements de rotation fonctionnent de façon irrégulière ou pas du tout.	Le mouvement de rotation peut fonctionner différemment selon l'application que vous utilisez. Il est donc possible par exemple que la rotation s'effectue avec fluidité, par incréments de 90 degrés, ou pas du tout.Afin que votre geste soit efficace, placez vos doigts en diagonale de la surface de la tablette à une distance d'au moins 25 mm l'un de l'autre.

PROBLÈMES DE CONNEXION SANS FIL

L'ordinateur n'a pas de port USB disponible.	Vérifiez qu'il existe bien un port USB disponible sur un concentrateur USB. Si ce n'est pas le cas, ajoutez un concentrateur USB ou une carte USB.
Après avoir appuyé sur le bouton d'alimentation du module sans fil, un voyant d'état de la tablette s'allume en continu pendant quatre secondes, avant de s'éteindre.	Si aucune connexion sans fil n'est établie, le module sans fil s'éteint au bout de quatre secondes.Vérifiez que le récepteur sans fil est bien connecté à un port USB actif de votre ordinateur ou à un concentrateur USB.Rapprochez la tablette de l'antenne et assurez-vous qu'aucun objet métallique ou de forte densité ne se trouve entre la tablette et votre ordinateur.Appuyez de nouveau sur le bouton d'alimentation pour activer la connexion.
Une fois le module sans fil allumé, un voyant d'état indique le bon fonctionnement mais le curseur à l'écran ne peut pas être déplacé.	Si votre tablette prend en charge cette fonctionnalité, assurez-vous de ne pas avoir éteint la saisie tactile. Reportez-vous à la section désactivation de la saisie tactile.Veillez à utiliser correctement le stylet. Reportez-vous à l'utilisation du Grip Pen.Éteignez le module sans fil, puis rallumez-le.Si la batterie est faible, tâchez de charge de la batterie.
Une connexion sans fil a été établie mais la tablette ne semble pas fonctionner correctement.	Vérifiez que le pilote de la tablette est correctement installé.Reportez-vous également à la section optimisation de la connexion sans fil.
La tablette fonctionne lorsqu'elle est connectée au câble USB, mais s'éteint dès que le câble est débranché.	Vérifiez que le module sans fil et le récepteur sont correctement installés et que le module sans fil est allumé.Vérifiez l'état de la batterie. Reportez-vous à la section état de la batterie et de la connexion sans fil.Ouvrez le couvercle du compartiment sans fil de la tablette et assurez-vous que la batterie est correctement installée.Vérifiez que la batterie ne fuit pas et recherchez tout autre signe de dommage.Laissez la batterie en charge pendant une nuit et recommencez le lendemain. Si le problème persiste, la batterie est peut-être totalement vide, ou défectueuse et incapable de conserver sa charge. Dans ce cas, achetez une nouvelle batterie. Reportez-vous à la section commande de pièces et accessoires.

Un voyant d'état de la tablette ne s'allume pas une fois que l'on a appuyé sur le bouton d'alimentation du module sans fil.	Essayez à nouveau. Puis :1. Vérifiez que le récepteur sans fil Wacom est bien connecté à un port USB actif. Si vous raccordez la tablette à un concentrateur USB, vérifiez que ce dernier est connecté à un port USB actif et que le concentrateur est lui-même actif.2. Vérifiez que le module sans fil Wacom est correctement installé dans la tablette. Appuyez sur le bouton d'alimentation pour vous connecter sans fil.3. Si un voyant d'état de la tablette ne s'allume toujours pas, connectez votre tablette à l'ordinateur à l'aide du câble USB.Vérifiez le voyant d'état de la batterie présent sur le module sans fil.La couleur orange indique que la batterie n'est pas en cours de charge. La couleur verte indique que la batterie est complètement chargée. Si le voyant reste éteint, la batterie est peut-être défectueuse. Remplacez la batterie.4. Si le voyant d'état de la tablette et le voyant du module sans fil restent éteints, contactez l'assistance technique de Wacom du pays où vous avez acheté ce produit. Reportez-vous à la section options d'assistance technique.
Lorsque vous utilisez la tablette, les mouvements du curseur ou du stylet semblent ralentis ou saccadés dans certaines applications.	Reportez-vous à la section optimisation de la connexion sans fil pour obtenir des conseils et améliorer la connexion.
Le processus de charge de la batterie semble s'interrompre dès que l'ordinateur passe en mode Veille.	Réglez vos paramètres d'économie d'énergie ou d'alimentation de manière à ce que votre ordinateur ne passe pas en mode Veille pendant que la batterie de la tablette se recharge.

PROBLÈMES SPÉCIFIQUES À WINDOWS

Vous pensez que les préférences de la tablette sont corrompues ou vous voulez vous assurer que tous les paramètres par défaut sont actifs.

Utilisez l'Utilitaire du fichier Préférences de la tablette Wacom pour gérer les préférences. Fermez toutes les applications en cours. Cliquez sur l'icône DÉMARRER, puis sélectionnez TOUS LES PROGRAMMES. Ensuite, sélectionnez TABLETTE WACOM et UTILITAIRE DES FICHIERS DE PRÉFÉRENCES DE LA TABLETTE.

• Il est recommandé de commencer par sauvegarder les préférences de la tablette. Dans la boîte de dialogue UTILITAIRE DES FICHIERS DE PRÉFÉRENCES DE LA TABLETTE, cliquez sur SAUVEGARDE... et suivez les invites.
• Utilisez ensuite l'Utilitaire du fichier Préférences de la tablette pour supprimer les préférences de la tablette de la manière suivante : Un seul utilisateur. Sous MES PRÉFÉRENCES, cliquez sur SUPPRIMER (Remove) pour supprimer les préférences de l'utilisateur actuel.
  Plusieurs utilisateurs. Sous TOUTES LES PRÉFÉRENCES UTILISATEUR, cliquez sur SUPPRIMER (Remove) pour supprimer les préférences de plusieurs utilisateurs. Vous devez disposer de droits d'administrateur pour pouvoir supprimer les préférences de tous les utilisateurs. Relancez toutes les applications relatives à la tablette en cours d'utilisation.

Vous pouvez rapidement restaurer les préférences de la tablette qui ont été sauvegardées en cliquant sur RESTAURER... sous MES PRÉFÉRENCES.

PROBLÈMES SPÉCIFIQUES À MAC

Au démarrage, une boîte de dialogue s'affiche et signale que le pilote n'a pas pu être chargé ou que les préférences de la tablette n'ont pas encore été créées.

La tablette n'a pas été détectée au démarrage.

Si vous utilisez une connexion sans fil :

• Vérifiez que la connexion sans fil est active. Reportez-vous à la section état de la batterie et de la connexion sans fil.
• D a n s ILLE, sélectionnez UJILITARES, puis lancez INFORMATIONS SYSTÈME. Sélectionnez USB dans la section MATÉRIEL de la liste CONTENU. Un modèle de tablette USB Wacom apparaît normalement dans la liste. Si aucun modèle de tablette n'est répertorié, vérifiez la connexion sans fil.

Si vous êtes connecté grâce au câble USB fourni :

- Assurez-vous que le câble USB est correctement connecté à un port USB actif sur votre ordinateur ou concentrateur USB. Vérifiez qu'un voyant d'état de la tablette est bien allumé. Si votre tablette est connectée à un concentrateur USB, vérifiez que celui-ci est connecté et actif.

- D a n s ILLE, sélectionnez UITILITARES, puis lancez INFORMATIONS SYSTÈME. Sélectionnez USB dans la section MATÉRIEL de la liste CONTENU. Un modèle de tablette USB Wacom apparaît normalement dans la liste. Si aucun modèle de tablette n'est répertorié, vérifiez la connexion au niveau du câble de la tablette USB ou essayez de raccorder la tablette à un autre port USB.

Si cela ne résout pas le problème, désinstallez puis réinstallez le pilote de la tablette.

Si cela ne change rien au problème, contactez l'assistance technique de Wacom. Reportez-vous à la section options d'assistance technique.

Vous pensez que les préférences de la tablette sont corrompues ou vous voulez vous assurer que tous les paramètres par défaut sont actifs.

Utilisez l'utilitaire de tablette Wacom pour gérer vos préférences. Fermez toutes les applications en cours. Ouvrez le dossier principal APPLICATIONS. Ouvrez ensuite le dossier TABLETTE WACOM et exécutez L'UTILITAIRE DE TABLETTE WACOM.

• Il est recommandé de commencer par sauvegarder les préférences de la tablette. Dans l'utilitaire de tablette Wacom, sélectionnez UTILISATEUR ACTUEL ou TOUS LES UTILISATEURS. Cliquez ensuite sur SAUVEGARDE... et suivez les invites,
• puis supprimez les préférences de la tablette comme suit :

Un seul utilisateur. Au démarrage de l'utilitaire, sélectionnez UTILISATEUR ACTUEL et cliquez sur SUPPRIMER. Déconnectez-vous, puis reconnectez-vous. Lorsque le pilote de la tablette se charge, il crée un nouveau fichier de préférences comportant les paramètres par défaut.

Plusieurs utilisateurs. Au démarrage de l'utilitaire, sélectionnez TOUS LES UTILISATEURS et cliquez sur SUPPRIMER. Déconnectez-vous, puis reconnectez-vous. Lorsque le pilote de la tablette se charge, il crée de nouveaux fichiers de préférences comportant les paramètres par défaut.

Vous pouvez rapidement restaurer les préférences de la tablette qui ont été sauvegardées pour l'UTILISATEUR ACTUEL ou TOUS LES UTILISATEURS en cliquant sur RESTAURER... dans l'utilitaire.

Remarque : ne supprimez pas manuellement le fichier WACOM TABLET.PREFPANE du dossier principal BIBLIOTHÈQUE PREFERENCE PANES. Ce fichier ne doit être supprimé que lorsque vous désinstallez le pilote Wacom, et uniquement à l'aide de l'Utilitaire de tablette Wacom.

La fonction Ink ne fonctionne pas correctement avec l'Intuos5.

Le problème est peut-être dû aux préférences d'Ink. Supprimez les fichiers de préférence endommagés comme indiqué ci-dessous. Ils seront créés à nouveau lorsque vous activerez la reconnaissance d'écriture manuscrite.

1. Sélectionnez P RÉFÉRENCES SYSTÈME, TOUT AFFICHER, puis INK (Encre). Ensuite, désactivez la reconnaissance de l'écriture manuscrite.
2. Dans le menu A LLER, sélectionnez le dossier DÉPART. Ouvrez les dossiers BIBLIOTHÈQUE et PRÉFÉRENCES. Supprimez les préférences suivantes :

• COM.APPLE.INK.FRAMEWORK.PLIST
• COM.APPLE.INK.INKPAD.PLIST
• COM.APPLE.INK.INKPAD.SKETCH

1. Retournez aux options PRÉFÉRENCES SYSTÈME et INK, puis activez la reconnaissance de l'écriture manuscrite.
2. Testez la fonction Ink à l'aide du stylet et de la tablette Wacom.

Si cette procédure n'a pas permis de résoudre le problème, contactez l'assistance technique d'Apple. Wacom n'a pas créé ou programmé la fonction Ink et nos capacités d'assistance pour l'application d'un tiers sont limitées.

OPTIONS D'ASSISTANCE TECHNIQUE

Si vous rencontrez un problème avec votre tablette, consultez tout d'abord le Guide d'installation de la tablette pour vous assurer que celle-ci est installée correctement. Reportez-vous ensuite aux procédures dépannage.

Si vous ne trouvez pas de solution dans ce manuel, la réponse figure peut-être dans le fichier Lisez-moi adapté à votre plate-forme (que vous trouverez sur le CD d'installation de l'Intuos5). Vous pouvez également vous rendre sur le site www.wacom.com, choisir le site Web de votre pays et consulter les pages FAQ (Foire aux questions) de votre produit.

Si vous êtes connecté à Internet, vous pouvez télécharger les pilotes les plus récents sur le site Wacom de votre pays. Reportez-vous à la section téléchargement de pilotes.

Consultez les options de l'assistance client, disponibles sur le site Web de Wacom de votre pays. Vous y trouverez peut-être des réponses à votre question, et ce, sans avoir à passer un appel téléphonique.

Si le problème persiste et que vous pensez que votre tablette est défectueuse, contactez le Centre de support client Wacom dans le pays où vous avez acheté le produit. Vous trouverez les coordonnées dans le fichier Lisez-moi, qui se trouve sur le CD d'installation de l'Intuos5. Les coordonnées se trouvent également sur le site Web de Wacom de votre pays.

Lorsque vous contactez Wacom, tenez-vous à proximité de votre ordinateur et veillez à disposer des informations ou éléments suivants :

• le présent manuel ;
• le numéro de série et de modèle de la tablette (Inscrits sous la tablette) ;
• le numéro de version du pilote (consultez le CD d'installation de l'Intuos5 ou cliquez sur le bouton À PROPOS du panneau de configuration de la tablette Wacom) ;
• la marque et le modèle de votre ordinateur, ainsi que le numéro de version de votre système d'exploitation ;
• une liste des périphériques branchés sur votre ordinateur ;
• le nom et la version de l'application logicielle que vous utilisiez lorsque le problème s'est produit ;
• la transcription exacte de tout message d'erreur qui s'est affiché à l'écran ;
• ce qui s'est passé et ce que vous étiez en train de faire lorsque le problème est survenu ;
• la manière dont vous avez tenté de résoudre le problème.

Vous pouvez également contacter le centre de support client Wacom par le biais de notre formulaire de demande par e-mail disponible sur le site Web Wacom de votre pays.

TÉLÉCHARGEMENT DE PILOTES

Wacom met régulièrement à jour le pilote de la tablette afin d'assurer la compatibilité avec les nouveaux produits. Si vous rencontrez un problème de compatibilité entre l'Intuos5 et un nouveau matériel ou logiciel, il peut être utile de télécharger un nouveau pilote logiciel (si disponible) sur Internet.

États-Unis, Canada, Amérique centrale et Amérique du Sud

Site Web : http://www.wacom.com Mises à jour logicielles

Europe, Moyen-Orient et Afrique

Site Web : http://www.wacom.eu/downloads Mises à jour logicielles

Japon

Site Web : http://tablet.wacom.co.jp/download Mises à jour logicielles (japonais)

Asie Pacifique (anglais)

Site Web :

http://www.wacom.asia

Mises à jour logicielles (anglais)

Chine

Site Web : http://www.wacom.com.cn Mises à jour logicielles

(chinois simplifié)

Hong Kong

Site Web : http://www.wacom.com.hk Mises à jour logicielles

(chinois traditionnel)

Corée

Site Web : http://www.wacom.asia/kr Mises à jour logicielles (coréen)

Taiwan

Site Web : http://www.wacom.asia/tw Mises à jour logicielles

(chinois traditionnel)

Thaïlande

Site Web : http://www.wacom.asia/th Mises à jour logicielles

ANNEXES

Cette section des conseils relatifs à l'entretien de l'Intuos5, la procédure de désinstallation du logiciel de la tablette, des informations sur l'encrage numérique et bien plus encore.

Entretien de l'Intuos5

Remplacement de la pointe de stylet

Désinstallation de l'Intuos5

Utilisation de l'affichage Express View

Gestion des préférences

Installation de plusieurs tablettes

Utilisation d'applications intégrées pour le contrôle de la tablette

Importation de paramètres avancés

Utilisation de l'aérographe et de l'Art Pen en option

Utilisation de la souris en option

Possibilités relatives au stylet et à l'encrage numérique dans Windows

Informations sur le produit

Commande de pièces et accessoires

Autres pièces et accessoires

ENTRETIEN DE L'INTUOS5

Veillez à la propreté des outils Intuos5 et de la surface de la tablette. La poussière et les saletés peuvent adhérer à vos outils et entraîner une usure excessive de la surface de la tablette. Un nettoyage régulier à l'aide d'un chiffon doux et humide contribue à prolonger la durée de vie de la surface de votre tablette et de vos outils. Vous pouvez également humidifier le chiffon avec de l'eau légèrement savonneuse.

Évitez à tout prix l'utilisation de liquides volatils comme du diluant pour peinture ou du benzène, car ces produits risquent d'endommager les parois en plastique.

Conservez la tablette Intuos5 dans un endroit propre et sec, en évitant les températures trop élevées ou trop basses. La température ambiante est celle qui convient le mieux. Votre tablette Intuos5 et ses outils ne sont pas faits pour être démontés. Ne tordez pas le stylet, car il pourrait se casser. Ne démontez pas la tablette, au risque de rendre la garantie caduque.

Important : veillez à ne jamais renverser de liquide sur la tablette ou les outils Intuos5. Veillez tout particulièrement à protéger la tablette et les boutons des outils (y compris la pointe et la gomme du stylet) de l'humidité. Ces composants contiennent des pièces électroniques sensibles qui cesseront de fonctionner si du liquide pénètre à l'intérieur.

Pour éviter l'apparition de rayures, remplacez régulièrement la pointe du stylet. Une pointe usée ou taillée en pointe risque d'endommager votre tablette. Reportez-vous à la section remplacement de la pointe de stylet.

REEMPLACEMENT DE LA POINTE DE STYLET

Pour protéger votre tablette des rayures et lui garantir des performances optimales, remplacez régulièrement la pointe du stylet.

Important : remplacez la pointe du stylet lorsqu'elle présente l'aspect suivant, ou qu'elle s'en approche :

La pointe du stylet finira par s'user à la suite d'une utilisation normale.

Une pression excessive peut l'user prématurément.

Remplacez la pointe lorsqu'elle devient trop courte ou émoussée.

1. Dévissez la base du porte-stylet pour accéder à l'extracteur de pointe et aux pointes de rechange.

1. Saisissez l'ancienne pointe et tirez bien droit pour la sortir du stylet. Utilisez l'extracteur de pointe, une pince à épiler, une pince fine ou un instrument similaire.

1. Introduisez l'extrémité de la nouvelle pointe dans le fourreau du stylet. Poussez fermement la pointe jusqu'à ce qu'elle se bloque.

Remarque : les pointes tactiles sont montées sur ressort, ce qui augmente la sensibilité du stylet Intuos5 ou de l'aérographe fourni en option. Elles s'installent de la même manière que les pointes classiques.

Avertissement : risque d'étouffement. Veillez à ce que les enfants n'avalent pas la pointe du stylet ou le bouton latéral. Ces deux éléments risquent de se détacher accidentellement si un enfant les mord.

Pour les pièces de rechange, consultez la section autres pièces et accessoires.

Important : lorsque vous n'utilisez pas votre stylet, placez-le dans le porte-stylet ou posez-le à plat sur le bureau. Lorsque vous n'utilisez pas l'aérographe, posez-le à plat sur votre bureau. Pour préserver la sensibilité de vos outils Intuos5, ne les rangez pas sur un support où ils reposeront sur la pointe ou la gomme.

DÉSINSTALLATION DE L'INTUOS5

Suivez la procédure ci-dessous pour supprimer le pilote de la tablette de votre système.

Important : lorsque vous supprimez le logiciel de la tablette, les fonctionnalités de votre tablette sont limitées aux fonctions d'une souris classique.

Windows 7 et Vista : cliquez sur le bouton DÉMARRER de Windows, puis sélectionnez PANNEAU DE CONFIGURATION. Dans la fenêtre PANNEAU DE CONFIGURATION, cliquez sur DÉSINSTALLER UN PROGRAMME. Dans la boîte de dialogue qui s'affiche, choisissez TABLETTE WACOM et cliquez sur DÉSINSTALLER. Suivez les instructions à l'écran pour supprimer le pilote de la tablette. Si vous y êtes invité, entrez votre identifiant et votre mot de passe administrateur. Veillez à redémarrer votre ordinateur après avoir désinstallé le logiciel.

Windows XP : cliquez sur le bouton DÉMARRER de Windows et sélectionnez PANNEAU DE CONFIGURATION. Dans la fenêtre PANNEAU DE CONFIGURATION, sélectionnez AJOUTER OU SUPPRIMER DES PROGRAMMES. Dans la fenêtre AJOUTER OU SUPPRIMER DES PROGRAMMES, sélectionnez TABLETTE WACOM, puis cliquez sur SUPPRIMER. Suivez les instructions à l'écran pour supprimer le pilote de la tablette. Si vous y êtes invité, entrez votre identifiant et votre mot de passe administrateur. Veillez à redémarrer votre ordinateur après avoir désinstallé le logiciel.

Macintosh : dans le menu ALLER, choisissez APPLICATIONS, puis ouvrez le dossier TABLETTE WACOM. Double-cliquez sur l'icône UTILITAIRE DE TABLETTE WACOM et sélectionnez le bouton SUPPRIMER LOGICIEL TABLETTE. Entrez votre identifiant et votre mot de passe administrateur. Cliquez ensuite sur OK. Veillez à redémarrer votre ordinateur après avoir désinstallé le logiciel.

UTILISATION DE L'AFFICHAGE EXPRESS VIEW

Posez votre doigt sur une ExpressKey pour activer l'affichage Express View sur votre écran principal.

Le ou les paramètres actuels des ExpressKeys s'affichent.

• L'ExpressKey sur laquelle vous appuyez est mise en surbrillance. Déplacez votre doigt le long des ExpressKeys pour mettre les autres touches en surbrillance. Lorsqu'une ExpressKey a été désactivée, elle s'affiche comme étant désactivée ou ne s'affiche pas.
• L'affichage disparaît lorsque vous retirez votre doigt de l'ExpressKey ou le laissez sur la touche pendant une période prolongée.

Remarques :

Lorsque vous appuyez sur une ExpressKey, cela n'active pas l'affichage Express View.

Pour désactiver l'affichage, ouvrez le panneau de configuration de la tablette Wacom et choisissez l'onglet EXPRESSKEYS. Décochez la case AFFICHER EXPRESS VIEW. Cochez à nouveau la case pour réactiver l'affichage.

GESTION DES PRÉFÉRENCES

Utilisez l'utilitaire des préférences de la tablette Wacom pour gérer les préférences de tablette d'un ou plusieurs utilisateurs.

Windows : commencez par fermer toutes les applications en cours d'exécution. Puis, ouvrez l'utilitaire en cliquant sur l'icône DÉMARRER et sélectionnez TOUS LES PROGRAMMES. Sélectionnez TABLETTE WACOM et UTILITAIRE DES FICHIERS DE PRÉFÉRENCES DE LA TABLETTE.

• Pour supprimer les préférences de l'utilisateur actuel, cliquez sur S UPPRIMER dans MES PRÉFÉRENCES.
• Pour supprimer les préférences de plusieurs utilisateurs, cliquez sur S UPPRIMER dans TOUTES LES PRÉFÉRENCES UTILISATEUR. Vous devez disposer de droits d'administrateur pour pouvoir supprimer les préférences de tous les utilisateurs. Relancez toutes les applications relatives à la tablette en cours d'utilisation.

- Pour sauvegarder vos préférences, cliquez sur S AUVEGARDE... dans MES PRÉFÉRENCES.

- Pour restaurer les préférences précédemment sauvegardées, cliquez sur R ESTAURATION... dans MES PRÉFÉRENCES.

- Suivez attentivement toutes les invites susceptibles de s'afficher.

Mac : ouvrez le dossier principal APPLICATIONS. Ouvrez ensuite le dossier TABLETTE WACOM et exécutez L'UTILITAIRE DE TABLETTE WACOM.

- Pour supprimer les préférences, sélectionnez U TILISATEUR ACTUEL ou TOUS LES UTILISATEURS. Cliquez ensuite sur SUPPRIMER. Déconnectez-vous, puis reconnectez-vous. Lorsque le pilote se charge, il crée un nouveau fichier de préférences comportant les paramètres par défaut.

- Pour sauvegarder vos préférences, sélectionnez U TILISATEUR ACTUEL ou TOUS LES UTILISATEURS. Cliquez ensuite sur SAUVEGARDE....

- Pour restaurer les préférences précédemment sauvegardées, sélectionnez U TILISATEUR ACTUEL OU TOUS LES UTILISATEURS. Cliquez ensuite sur RESTAURATION....

- Suivez attentivement toutes les invites susceptibles de s'afficher.

INSTALLATION DE PLUSIEURS TABLETTES

Lorsqu'une tablette est détectée sur votre système, elle s'affiche sous forme d'icône dans la liste TABLETTE du panneau de configuration de la tablette Wacom.

Sélectionnez l'icône de la tablette dont vous souhaitez personnaliser les paramètres d'applications et d'outils.

• Le panneau de configuration ne se lancera pas si une tablette prise en charge n'est pas connectée à l'ordinateur.
• Il n'est possible d'afficher ou de modifier les paramètres que pour une tablette connectée.

Pour ajouter une nouvelle tablette, connectez-la à votre ordinateur. Le système détecte automatiquement la tablette et l'initialise. Une icône correspondant à la tablette s'affiche dans le panneau de configuration.

Important : lorsque vous installez d'autres tablettes sur des systèmes Windows, la fonction de gomme peut ne pas fonctionner dans certaines applications lorsque vous utilisez la ou les tablettes supplémentaires. La fonction de gomme continue de fonctionner correctement avec la première tablette ajoutée au panneau de configuration.

Pour supprimer une tablette du pilote, sélectionnez la tablette à supprimer et cliquez sur le bouton [–] en regard de la liste TABLETTE.

• Pour pouvoir être supprimée de la liste du panneau de configuration, la tablette doit être connectée à l'ordinateur.
• Vous devrez redémarrer l'ordinateur avant de pouvoir ajouter la tablette au pilote.

UTILISATION D'APPLICATIONS INTÉGRÉES POUR LE CONTRÔLE DE LA TABLETTE

Certaines applications logicielles peuvent être conçues pour contrôler directement la ou les fonctionnalités des ExpressKeys ou du Touch Ring. Lorsque vous travaillez dans une application intégrée de cette manière, les ExpressKeys ou le Touch Ring peuvent exécuter une fonction différente de celle configurée dans le panneau de configuration de la tablette Wacom.

• Lorsqu'une ExpressKey est supplantée par une application, le paramètre ExpressKey est automatiquement mis à jour pour afficher le nouveau nom de fonction ou indiquer « Défini par application ». Selon l'application, ce sont toutes les ExpressKeys ou certaines d'entre elles uniquement qui sont remplacées.
• Lorsqu'une application supplante le Touch Ring, tous les modes de ce dernier sont affectés. Si une application ne remplace que certaines des fonctions du Touch Ring, les autres modes sontIGNORÉS.
• Une application intégrée ne contrôle les ExpressKeys ou le Touch Ring que lorsqu'elle est en cours de fonctionnement et à l'avant-plan. Lorsque vous fermez l'application en question ou sélectionnez un autre volet d'application sur lequel travailler, les paramètres du panneau de configuration de la tablette Wacom reviennent à leur état d'origine.
• Pour consulter les paramètres de fonctionnalité des ExpressKeys, du Touch Ring ou du stylet pour l'application au premier plan, configurez une ExpressKey sur AFFICHER PARAMÈTRES et appuyez sur cette touche à tout moment.

Les applications intégrées de cette façon vous permettent en général de refuser ou de désactiver cette fonctionnalité lors de la première utilisation de votre produit Wacom avec ces applications. Consultez la documentation fournie avec votre application pour obtenir des détails sur la fonctionnalité et la manière de personnaliser ou de désactiver cette dernière.

Si la procédure de désactivation n'est décrite ni dans une invite automatique, ni dans la documentation de l'application, vous pouvez utiliser le panneau de configuration de la tablette Wacom pour créer des paramètres spécifiques à une application permettant de passer outre le comportement de l'application intégrée.

Important : si un paramètre spécifique a été créé pour une application intégrée, le fait d'attribuer à une ExpressKey ou au Touch Ring le mode DÉFINI PAR APPLICATION permet encore à l'application intégrée de garder le contrôle sur la fonction.

IMPORTATION DE PARAMÈTRES AVANCÉS

La fonction d'importation de paramètres avancés vous permet d'importer les paramètres personnalisés du panneau de configuration de la tablette Wacom, spécifiés dans un fichier XML (langage extensible de balisage).

• Certains développeurs de logiciels créent des fichiers de paramètres personnalisés, spécialement conçus pour garantir des performances optimales lorsque vous utilisez votre tablette Wacom avec leurs applications.
• Consultez le site Web de Wacom de votre pays pour faire votre choix entre les nombreux fichiers de paramètres personnalisés disponibles pour votre tablette.
• Chaque fichier XML peut contenir les paramètres personnalisés d'une ou de plusieurs applications. Ces paramètres peuvent s'appliquer aux ExpressKeys, au Touch Ring, au menu radial ou aux boutons du stylet et aux fonctions de la gomme.

Pour importer des paramètres avancés :

1. Sélectionnez un fichier XML dont vous souhaitez utiliser les paramètres pour une application spécifique. Double-cliquez sur le fichier de votre choix.

2. Lisez et suivez attentivement les instructions fournies dans la boîte de dialogue de confirmation.

3. L'utilitaire importe ensuite les paramètres pour une ou plusieurs applications. Tous les anciens paramètres de ces applications peuvent être remplacés.

4. Nous vous recommandons de sauvegarder les paramètres existants du panneau de configuration avant d'importer ces paramètres avancés.

5. Vous pouvez annuler ou continuer d'importer ces paramètres.

6. Si vous choisissez d'importer des paramètres, seuls les paramètres spécifiés dans le fichier XML sont importés. Les paramètres correspondants seront remplacés par les nouveaux. Tous les autres paramètres existants restent inchangés.

Une fois le processus d'importation terminé, vous avez la possibilité de consulter les nouveaux paramètres dans le panneau de configuration de votre tablette Wacom.

UTILISATION DE L'AÉROGRAPHE ET DE L'ART PEN EN OPTION

L'aérographe Intuos5 en option fonctionne comme le Grip Pen. Il est en outre doté d'une molette offrant un contrôle supplémentaire. Tenez l'aérographe entre le pouce et le majeur. La molette doit être placée de manière à ce que vous puissiez la faire tourner aisément à l'aide de l'index. Inclinez l'aérographe afin de trouver une position confortable vous permettant de peindre et de dessiner en utilisant la sensibilité à la pression.

L'utilisation d'un logiciel approprié permet de simuler un dessin à l'aérographe très réaliste. Par exemple, appliquez une pression sur la pointe pour contrôler la taille du pinceau. Inclinez l'aérographe pour allonger et amincir le motif de vaporisation. Utilisez la molette pour ajuster l'intensité de la vaporisation.

L'Art Pen Intuos5, disponible en option, réagit à la pression, à l'inclinaison et à la rotation du stylet.

Boutons latéraux

Les paramètres par défaut sont les suivants :

Supérieur : D OUBLE-CLIC

Inférieur : CLIC DROIT

Pointe remplaçable

Gomme

Ne prend pas en charge la rotation.

L'Art Pen prend en charge la rotation à 360° autour de son axe. Si vous dessinez dans une application prenant en charge la sensibilité à la rotation, il vous suffit de faire pivoter l'Art Penr pour augmenter ou diminuer l'épaisseur du trait.

Lorsque vous peignez, vous pouvez faire pivoter l'Art Pen pour modifier l'épaisseur du trait d'un pinceau non circulaire. En fonction de la forme de pinceau sélectionnée dans l'application, vous pouvez simuler l'utilisation d'une plume, d'un feutre épais et de bien d'autres pinceaux et instruments non circulaires.

Important : lorsque vous ne l'utilisez pas, posez l'aérographe ou l'Art Pen à plat sur votre bureau. Pour préserver la sensibilité de votre outil, ne le rangez pas sur un support où il reposera sur sa pointe ou sa gomme. Si vous laissez un outil Intuos5 sur la tablette, vous risquez d'interférer avec le positionnement du curseur à l'écran lorsque vous utilisez d'autres périphériques de pointage.

Consultez la section informations sur le produit pour en savoir plus sur les applications prises en charge par la molette de l'aérographe ou la rotation d'Art Pen. Reportez-vous à la section commande de pièces et accessoires pour savoir où acheter un aérographe ou un Art Pen Intuos5.

UTILISATION DE LA SOURIS EN OPTION

La souris Intuos5, disponible en option, est un outil sans fil, sans pile et compatible avec la tablette Intuos5.

Molette

Vous pouvez faire tourner la molette ou appuyer sur cette dernière et l'utiliser comme un bouton supplémentaire.

• La molette permet de faire défiler le contenu de la plupart des fenêtres et applications. Faites tourner la molette vers l'avant pour faire défiler le contenu de l'écran vers le haut et vers l'arrière pour faire défiler le contenu de l'écran vers le bas.
• Appuyez sur la molette pour effectuer un CLIC CENTRE.

Conseil : dans les applications Microsoft Office prenant en charge les souris à molette, appuyez sur la touche CTRL, puis faites tourner la molette pour effectuer un zoom avant ou arrière.

Bouton droit

Permet d'afficher un menu contextuel.

Bouton de gauche

Bouton principal utilisé pour CLIQUER et sélectionner.

Les boutons de la souris peuvent être personnalisés.

Les paramètres par défaut sont les suivants :

Gauche : C LIC

Droite : CLIC DROIT

Centre : CLIC CENTRE

Avant : SUIVANT

Arrière : PRÉCÉDENT

Boutons avant et arrière

Ces boutons permettent de passer à la page SUIVANTE et PRÉCÉDENTE dans le navigateur Internet.

Paramètres du mode Souris

Important : posez votre souris optionnelle sur votre bureau lorsque vous ne l'utilisez pas. Un outil Intuos5 laissé sur la tablette peut interférer avec le positionnement du curseur à l'écran lors de l'utilisation d'autres périphériques de pointage, ou peut empêcher l'ordinateur de se mettre en veille.

Reportez-vous également à la section personnalisation de la souris.

PERSONNALISATION DE LA SOURIS

Utilisez la souris optionnelle pour ouvrir le panneau de configuration de la tablette Wacom. L'outil SOURIS est alors sélectionné dans la liste OUTIL. Si la souris n'est pas automatiquement sélectionnée, faites-le à partir de la UIt Sélectionnez l'onglet SOURIS.

Les options MOLETTE permettent de commander la fonction de la molette.

DÉFILEMENT

Paramètre par défaut. Lorsque vous sélectionnez DÉFILEMENT, l'onglet affiche les options dedéfilement personnalisées. Choisissez une VITESSE DE DÉFILEMENT pour chaque cran de la molette.Lorsque vous sélectionnez une ou plusieurs options de touches de modification COMBINER AVEC :,celles-ci sont envoyées à l'application avec chaque action de défilement. Par exemple, vouspouvez créer des fonctions de zoom ou autres opérations personnalisées dans le cadre d'uneapplication.Mac: les options OPTION, COMMANDE (touche pomme), CTRL et MAJ sont disponibles.

TOUCHE

Pour attribuer des fonctions personnalisées à la molette, sélectionnezTOUCHE. Cette fonction estpratique dans le cas de fonctions répétitives. Les frappes que vous définissez sont envoyées unefois pour chaque cran de la molette.Pour doubler la vitesse d'une frappe, saisissez la série de frappes en question deux fois dans laboîte de dialogue DÉFINITION DE TOUCHES.

DÉSACTIVÉ Désactive la fonction de la molette.

Les boutons de la souris peuvent être combinés : vous pouvez appuyer sur plusieurs boutons simultanément. Par exemple, si vous programmez un bouton pour qu'il simule la touche CTRL et un autre la touche ALT, la commande clavier CTRL+ALT est simulée lorsque vous appuyez simultanément sur ces deux boutons.

Remarque : pour adapter la souris aux gauchers, modifiez l'attribution des fonctions des boutons. Vous pouvez également ouvrir le panneau de configuration de la tablette Wacom, cliquer sur OPTIONS..., puis sélectionner GAUCHE dans le groupe CHIRALITÉ DE LA SOURIS.

TEST DE LA SOURIS

1. Dans le panneau de configuration de la tablette Wacom, ouvrez la boîte de dialogue DIAGNOSTIC. Reportez-vous à la section test des commandes et des outils de la tablette.
2. Après avoir ouvert la boîte de dialogue D IAGNOSTIC, placez la souris sur la surface active de la tablette, puis faites un test en cliquant sur chacun des boutons de la souris. Un voyant d'état de la tablette doit s'allumer et l'état BOUTONS doit changer pour chaque bouton sur lequel vous appuyez.

1. À l'ouverture de la boîte de dialogue D IAGNOSTIC, l'état de MOLETTE doit indiquer 0. Faites tourner la molette vers l'arrière. L'état de MOLETTE doit passer de 0 à +1.
2. Faites tourner la molette vers l'avant. L'état de M OLETTE doit passer à -1.

Lorsque vous avez terminé, cliquez sur FERMER pour quitter la boîte de dialogue.

POSSIBILITÉS RELATIVES AU STYLET ET À L'ENCRAGE NUMÉRIQUE DANS WINDOWS

Microsoft Windows 7 et Vista proposent une assistance complète pour la saisie à l'aide du stylet. Les fonctionnalités du stylet sont prises en charge sur toutes les versions de Windows 7 et Vista, à l'exception de Windows 7 Starter et Édition Familiale Basique ainsi que Windows Vista Édition Familiale Basique. Utilisez l'Intuos5 et votre stylet Wacom pour obtenir des résultats rapides et intuitifs.

• Pris e Prehezedesmotes et traces des croquis rapides dans Windows Journal. Utilisez le moteur de recherche de Journal pour localiser votre contenu manuscrit.
• Reconnaissance de l'écriture manuscrite. Entrez rapidement des informations manuscrites partout où l'ordinateur accepte une entrée dactylographiée. Convertissez à tout moment votre contenu manuscrit en texte dactylographié.
• M o u v. Associez des gestessimples sur la tablette au déclenchement d'actions personnalisables. Pour personnaliser les gestes, sélectionnez l'onglet RACCOURCIS dans le panneau de configuration SAISIE AU STYLET ET SAISIE TACTILE de Windows 7 ou STYLET ET PÉRIPHÉRIQUES DE SAISIE de Windows Vista.
• Encre numérique dans Microsoft Office 2007. Utilisez les outils avancés de balisage et d'encrage numériques de l'onglet RÉVISION dans les applications concernées.

Le panneau de saisie Windows 7 ou Vista vous permet d'utiliser l'écriture ou un clavier virtuel pour saisir du texte directement avec le stylet Wacom.

Il existe plusieurs façons de lancer le panneau de saisie :

• Cliquez sur l'icône Panneau de saisie qui apparaît lorsque vous déplacez le curseur à l'écran dans une zone de saisie de texte.
• Cliquez sur l'onglet Panneau de saisie, situé par défaut sur le bord gauche de l'écran.
• Cliquez sur l'icône Panneau de saisie Tablet PC, située dans la barre des tâches Windows. Si l'icône n'est pas visible, cliquez avec le bouton droit dans la barre des tâches, sélectionnez BARRES D'OUTILS, puis PANNEAU DE SAISIE TABLET PC.

Pour désactiver le panneau de saisie :

1. Ouvrez le panneau de saisie Tablet PC.
2. Sélectionnez O UTILS et OPTIONS.

3. Choisissez l'onglet O UVERTURE et décochez les cases suivantes :

4. POUR LA SAISIE AU STYLET DE LA TABLETTE, AFFICHER L'ICÔNE À CÔTÉ DE LA ZONE DE TEXTE
   • AFFICHER L'ONGLET DU PANNEAU DE SAISIE.

5. Cliquez sur OK.

Pour plus de détails, parcourez la documentation fournie avec votre système. Utilisez notamment les outils de formation de Windows Vista et le tutoriel sur le Tablet PC. Pour accéder à la formation sur le stylet Tablet PC, ouvrez le menu DÉMARRER et choisissez TOUS LES PROGRAMMES, TABLET PC, puis FORMATION SUR LE STYLET DU TABLET PC. Si des outils de formation ne sont pas disponibles dans le menu DÉMARRER, recherchez-les dans le système d'aide de Windows.

Parcourez le site Web de Microsoft pour y rechercher des informations avancées sur l'encrage numérique dans Windows. Vous trouverez également ce type d'informations sur le site Web de Wacom (www.wacom.com).

Remarque : les solutions suivantes du pilote Wacom améliorent les performances sous Windows 7 et Vista :

• Les raccourcis et la fonction « appui et maintien du bouton droit » de la souris sont désactivés dans les applications graphiques utilisant l'API Wintab.
• Lorsque les raccourcis et la fonction « appui et maintien du bouton droit » de la souris sont désactivés dans le panneau de configuration SAISIE AU STYLET ET SAISIE TACTILE de Windows 7 ou STYLET ET PÉRIPHÉRIQUES DE SAISIE de Windows Vista, la sensibilité à la pression ne fonctionne pas avec Journal ni avec d'autres fonctions d'encrage.

Pour plus d'informations sur l'Intuos5, visitez le site Web de Wacom de votre pays. Vous pourrez également y découvrir les applications prenant en charge la sensibilité à la pression et d'autres fonctionnalités particulières de votre tablette.

États-Unis, Canada, Amérique centrale et Amérique du Sud http://www.wacom.com

Europe, Moyen-Orient et Afrique http://www.wacom.eu

Japon http://tablet.wacom.co.jp

Asie Pacifique (anglais) http://www.wacom.asia

Chine (chinois simplifié) http://www.wacom.com.cn

Corée http://www.wacom.asia/kr

Taiwan http://www.wacom.asia/tw

Thaïlande http://www.wacom.asia/th

COMMANDE DE PIÈCES ET ACCESSOIRES

Votre tablette à stylet professionnelle Intuos5 est l'outil par excellence pour les métiers de la création.

Associée au Grip Pen et à d'autres outils Intuos5, votre tablette vous permet de peindre de manière encore plus intuitive, de mieux illustrer et d'éditer des images plus rapidement que jamais.

Pour acheter des autres pièces et accessoires, reportez-vous au fichier Lisez-moi de la tablette Wacom afin d'obtenir les informations de contact pour votre pays.

Vous pouvez également procéder comme suit :

• Aux États-Unis ou au Canada : appelez le [phone] (numéro gratuit) ou visitez le site Web de Wacom à l'adresse http://direct.wacom.com (États-Unis uniquement).
• E n E : appelezole p49(0)180 500 03 75 ou envoyez un e-mail à [e-mail]. Ou visitez le site http://fr.shop.wacom.eu. Vous pouvez également contacter votre revendeur, votre distributeur ou notre service d'assistance technique au numéro d'appel correspondant à votre région.
• En Australie, à Singapour, à Taiwan et en Corée : rendez-vous sur les sites Web aux adresses suivantes : www.BuyWacom.com.au, www.BuyWacom.com.sg, www.BuyWacom.com.tw et www.BuyWacom.co.kr.
• Dans d'autres pays : veuillez contacter votre représentant ou distributeur local.

La disponibilité des pièces et accessoires varie d'un pays à l'autre.

AUTRES PIÈCES ET ACCESSOIRES

Pour une liste des pièces et accessoires disponibles, visitez le site Web Wacom de votre région.

Reportez-vous à la section commande de pièces et accessoires.

GLOSSAIRE

Accélération de la souris. Paramètre permettant de régler la vitesse d'accélération du curseur à l'écran lorsque vous utilisez le mode Souris.

Application reconnaissant la gomme. Application logicielle prenant en charge la gomme du stylet. Ces applications utilisent la gomme de différentes façons, selon l'utilité particulière qu'elles peuvent en tirer.

Application sensible à la pression. Toute application prenant en charge la saisie sensible à la pression.

Aspect. Rapport entre les dimensions verticale et horizontale de la tablette ou de l'écran.

Assistance du double-clic. Fonction du panneau de configuration de la tablette Wacom facilitant les doubles-clics en définissant la distance du double-clic.

Basculement entre écrans. Fonctionnalité Intuos5 qui vous permet d'utiliser votre tablette avec tous les écrans ou un seul à la fois. Disponible uniquement sur les systèmes comportant plusieurs écrans. Reportez-vous à la section Utilisation de la fonction de basculement entre écrans.

Capteur tactile. Surface de navigation de votre tablette Intuos5 où est détectée la saisie tactile. Le capteur tactile est situé au niveau de la surface active et ne prend pas en charge la saisie au stylet.

Correspondance. Relation entre la position de l'outil sur votre tablette Intuos5 et la position du curseur à l'écran.

Curseur à l'écran. Le pointeur affiché sur l'écran. Selon le type d'application en cours, ce curseur peut prendre différentes formes telles qu'une barre d'insertion, une flèche ou un cadre.

Déplacement. Mouvement utilisé avec la navigation tactile. Touchez et déplacez le curseur d'un seul doigt sur la surface de la tablette.

Distance du double-clic. Distance maximale (en pixels à l'écran) que le curseur peut parcourir entre deux clics pour que ceux-ci puissent toujours être considérés comme un double-clic. L'augmentation de la distance du double-clic facilite le double-clic mais les coups de pinceau peuvent être retardés par des temps morts dans certaines applications graphiques.

Écartement. Mouvement utilisé avec la navigation tactile. Touchez la tablette avec deux doigts serrés. Écartez vos doigts tout en les maintenant en contact avec la surface de la tablette.

Encre numérique. Vaste catégorie qui décrit normalement un contenu manuscrit créé à partir d'un stylet sur un ordinateur. Ce contenu prend la forme de croquis, d'annotations d'encre ou d'écriture. L'écriture peut être convertie en texte dactylographié ou simplement conservée en l'état pour être utilisée dans son format d'origine. Suivant les paramètres du système et des applications, le texte manuscrit créé avec de l'encre numérique peut être converti à la volée ou à un autre moment.

ExpressKeys. Touches de commande personnalisables situées sur votre tablette Intuos5. Reportez-vous à la section Utilisation des ExpressKeys.

ExpressKeys droit. Paramètre de la tablette avec lequel le Touch Ring et les ExpressKeys sont placés sur la droite de la tablette.

ExpressKeys gauche. Paramètre de la tablette avec lequel le Touch Ring et les ExpressKeys sont placés sur la gauche de la tablette.

Force du clic. Force à appliquer à votre stylet pour produire un clic.

Glissement rapide. Mouvement utilisé avec la navigation tactile. Touchez la surface de la tablette avec trois, quatre ou cinq doigts et déplacez-les dans la même direction.

Journal. Application Microsoft Windows qui simule électroniquement un journal physique, mais avec les avantages de la prise de notes numérique. Par exemple, vous pouvez tracer rapidement des croquis et prendre des notes manuscrites, puis les convertir en texte et les envoyer à des collègues pour leur permettre de faire des annotations numériques. Journal inclut différents outils (stylets, marqueurs, surligneurs), ainsi qu'un outil d'effacement que vous pouvez activer facilement à l'aide de la gomme du stylet Wacom. De plus, vous pouvez lancer des recherches sur le contenu manuscrit dans l'application Journal.

Menu radial. Menu hiérarchique (format radial). Chaque niveau du menu comprend huit secteurs pouvant contenir diverses fonctionnalités et options au choix. Vous pouvez personnaliser les boutons du stylet et de la tablette pour afficher ce menu.

Mode Souris. Méthode de positionnement du curseur. Après avoir placé un outil Intuos5 sur la tablette, vous pouvez déplacer le curseur à l'écran au moyen d'un « cliquer-déplacer », comme avec une souris classique. Cette opération s'appelle le positionnement relatif, et constitue le mode par défaut de la souris en option. Voir aussi Mode Stylet.

Mode Stylet. Méthode de saisie au stylet permettant de positionner le curseur. Lorsque vous placez votre stylet Intuos5 sur la tablette, le curseur se place à l'endroit correspondant à l'écran. Cette opération s'appelle le positionnement absolu, et constitue le mode par défaut des stylets Intuos5. Le mode Stylet vous permet de positionner rapidement le curseur à l'écran sans devoir le rechercher et le déplacer sur le bureau. Voir aussi Mode Souris.

Modificateur. Les touches de modification sont MAJ, ALT et CTRL pour Windows ou MAJ, CTRL, COMMANDE et OPTION pour Mac. Vous pouvez personnaliser les boutons d'outils ou les ExpressKeys de votre Intuos5 pour simuler une touche de modification.

Molette. Molette de contrôle de l'aérographe et de la souris Intuos5, disponibles en option.

Pairage. Technique consistant à établir une liaison par câble virtuel entre deux périphériques.

Panneau de saisie Tablet PC. Le Panneau de saisie Tablet PC de Microsoft Windows vous permet d'utiliser le stylet Wacom pour créer des notes manuscrites ou travailler avec un clavier virtuel. Il convertit de manière dynamique l'écriture en texte. Les informations que vous créez peuvent ensuite être insérées dans d'autres documents, feuilles de calcul ou illustrations.

Panoramique. Mouvement utilisé avec la navigation tactile. Touchez la surface de la tablette avec vos doigts et déplacez-les dans la même direction.

Paramètres spécifiques à une application. Paramètres des outils et de la tablette Intuos5 personnalisés pour une application particulière. Le panneau de configuration de la tablette Wacom vous permet de personnaliser un outil pour qu'il se comporte différemment selon l'application. Paramètres spécifiques à une application sont actifs lorsque vous utilisez cette application.

Pincement. Mouvement utilisé avec la navigation tactile. Touchez la tablette avec deux doigts légèrement écartés. Tout en maintenant vos doigts en contact avec la surface de la tablette, déplacez-les simultanément ou reproduisez un geste de pincement.

Pixel. La plus petite unité de mesure de l'écran de votre moniteur.

Pointe. Pointe de stylet remplaçable.

Pression. Mouvement utilisé avec la navigation tactile. Touchez et soulevez un seul doigt (ou plusieurs doigts, selon le mouvement) de la tablette.

Proximité. Hauteur par rapport à la surface active de la tablette, sous laquelle le stylet est détecté. Reportez-vous également à la section positionnement.

Rotation. Mouvement utilisé avec la navigation tactile. Touchez la tablette avec deux doigts légèrement écartés et déplacez-les de façon circulaire (par un mouvement de rotation) ou dans des directions opposées. Vous pouvez également maintenir l'un de vos doigts immobile et déplacer l'autre doigt autour de ce dernier.

Saisie au stylet. Méthode permettant de contrôler un ordinateur à l'aide du stylet sur votre tablette Intuos5.

Sensibilité à la pression. Propriété de la pointe et de la gomme du stylet Wacom qui permet de détecter l'intensité de la pression qui leur est appliquée. Cette fonction permet de créer des traits réalistes au stylet, au pinceau ou à la gomme dans les applications sensibles à la pression.

Sensibilité à l'inclinaison. Fonctionnalité de la pointe et de la gomme du stylet permettant de détecter le degré d'inclinaison entre l'outil et la tablette. Cela permet de créer des traits réalistes au stylet, au pinceau ou à la gomme dans les applications sensibles à l'inclinaison.

Surface active. Surface de navigation et de dessin de votre tablette qui détecte la saisie tactile ou vos outils Intuos5. Voir également capteur tactile.

Touch Ring. Anneau de commande personnalisable situé sur votre tablette Intuos5. Reportez-vous à l'utilisation du Touch Ring.

Toucher. Méthode permettant d'interagir avec un ordinateur à l'aide de la tablette Intuos5 en utilisant uniquement vos doigts. Cette méthode est également appelée « saisie tactile ».

USB. Bus série universel. Norme d'interface matérielle qui permet de connecter des périphériques. Les ports USB prennent en charge le branchement sous tension qui vous permet de déconnecter un périphérique USB sans mettre votre ordinateur hors tension.

Vitesse de la souris. Paramètre permettant de régler la vitesse de déplacement du curseur à l'écran lorsque vous utilisez le mode Souris.

Vitesse du double-clic. Délai maximal pouvant s'écouler entre deux clics pour que ceux-ci puissent toujours être considérés comme un double-clic.

Voyant. LED (Diode électroluminescente). Voyant(s) d'alimentation de la tablette.

Wintab. Norme d'interface utilisée par les applications Windows pour la réception d'informations depuis une tablette. L'Intuos5 prend en charge toutes les applications compatibles Wintab sous Windows.

INDEX

À propos du manuel 5

Accessoires et pièces

commande 121

disponibles 121

Accessoires sans fil

composants 77

Aérographe

remplacement de la pointe 108

tenue 115

utilisation 115

Affichage Express View 110

Ajout d'un nouvel outil 74

Applications, utilisation intégrée 113

Art Pen, utilisation 115

Basculement entre écrans, utilisation de la fonction 69

Bouton latéral, utilisation 22

Boutons de l'outil, personnalisation 53

Bureaux internationaux de Wacom 129

Câble USB, connexion 14

Clic, production 21

Commande de pièces et d'accessoires 121

Commandes, test 92

Conditions ambiantes 107

Configuration 11

Correspondance tablette-écran, personnalisation 57

Correspondance, sur plusieurs moniteurs 17

Dépannage

problèmes de connexion sans fil 100

problèmes de saisie tactile 99

problèmes de stylet 96

problèmes généraux 95

problèmes spécifiques à Mac 103

problèmes spécifiques à Windows 102

tableaux 95

test des commandes 92

test des outils 92

Désinstallation du logiciel 109

Dessin

avec inclinaison 23

avec sensibilité à la pression 23

Diagnostic 92

Double-clic, personnalisation 51

Entretien, outils et tablette 107

Ergonomie 11

Exercice de coordination œil-main 24

ExpressKeys

personnalisation 55

test 93

utilisation 26

Fonctionnalités

modèles Pen 9

modèles Pen & Touch 7

panneau de configuration 48

porte-stylet 10

stylet 10

Fonctions des boutons 61

Fonctions, bouton 61

Glisser-déplacer,avec stylet 21

Gommage 24

Inclinaison

dessin avec 23

sensibilité, personnalisation 54

Informations sur le produit 120

Informations, produit 120

Installation de plusieurs tablettes 112

Intuos5

à propos de votre tablette 6

installation 11

l'expérience tactile 29

matrice des tablettes 6

utilisation 18

Logiciel

désinstallation 109

téléchargement de pilotes 106

Manuel, à propos de 5

Menu radial

personnalisation 68

utilisation 68

Mode Souris 58

Mode Stylet 57

Navigation, personnalisation de la saisie tactile 41

Nouvel outil, ajout 74

Options, avancées 76

Orientation, configuration pour la tablette 13

Outils

test 92

travail avec plusieurs 74

Panneau de configuration

fonctionnalités 48

fonctions de base 17

gérer les paramètres 47

listes 49

onglets 49

ouverture 47

Paramètre

modification paramètres spécifiques à une application 73

Paramètres

création paramètres spécifiques à une application 72

spécifiques à une application 71

suppression paramètres spécifiques à une applications 73

Paramètres spécifiques à une application 71

création 72

modification 73

suppression 73

Personnalisation 46

boutons de l'outil 53

correspondance tablette-écran 57

double-clic 51

ExpressKeys 55

Menu radial 68

sensibilité à l'inclinaison 54

souris bouton 117

stylet 50

tablette 54

ExpressKeys 55

Touch Ring 56

tactile

fonctions personnalisées 43

fonctions standard 42

Touch Ring 56

toucher de la gomme 52

avancé 52

toucher de la pointe 51

avancé 52

personnalisation

souris

molette 117

Pièces et accessoires

commande 121

disponibles 121

Plusieurs

moniteurs

correspondance 17

utilisation de 17

Pointage, avec stylet 20

Pointe

stylet, remplacement 108

Pointe, remplacement 108

Porte-stylet, utilisation 19

Positionnement, avec stylet 20

Préférences, tablette de gestion 111

Problèmes de saisie tactile, dépannage 99

Problèmes de stylet, dépannage 96

Problèmes généraux, dépannage 95

Problèmes spécifiques à Mac, dépannage 103

Problèmes spécifiques à Windows, dépannage 102

Proportions obligatoires 57

Proximité 20

Sensibilité à la pression, dessin avec 23

Souris

boutons, personnalisation 117

molette

personnalisation 117

utilisation 116

test 118

utilisation 116

Stylet

bouton latéral 22

dessin

avec inclinaison 23

avec sensibilité à la pression 23

fonctionnalités 10

glisser-déplacer avec 21

gommage avec 24

personnalisation 50

pointage avec 20

positionnement avec 20

production d'un clic 21

production d'un double-clic 21

remplacement de la pointe 108

tenue 19

test 94

utilisation 18

Stylets, en option 50

Suppression de paramètres spécifiques

à une application 73

fonctionnalités des modèles Pen et Touch 7

fonctionnalités du modèle Pen 9

matrice des fonctionnalités 6

options de mode, modification 75

orientation, configuration 13

personnalisation 54

rangement 107

test 90

Touch Ring

personnalisation 56

test 93

utilisation 28

utilisation 25

zone, partie 60

Tablette

préférences, gestion 111

Tactile

actions avec deux doigts 32

actions avec un seul doigt 31

désactivation 44

expérience 29

fonctions de base 30

fonctions tactiles personnalisées 43

fonctions tactiles standard 42

mouvements 30

mouvements avec cinq doigts 39

mouvements avec deux doigts 32

mouvements avec quatre doigts 37

mouvements avec trois doigts 36

navigation 30

options 30

personnalisation 40

réglage de la vitesse tactile 41

réglage des fonctions de navigation 41

test de la saisie tactile 45

vitesse, réglage 41

Téléchargement de pilotes, obtention 106

Tenue

aérographe 115

stylet 19

Test

commandes 92

ExpressKeys 93

outils 92

souris 118

stylet 94

tablettes 90

tactile 45

Touch Ring 93

Touch Ring

personnalisation 56

test 93

utilisation 28

Toucher de la gomme

avancé 52

personnalisation 52

Toucher de la pointe

avancé 52

personnalisation 51

Utilisation

aérographe 115

applications intégrées pour contrôle de tablette 113

Art Pen 115

ExpressKeys 26

Menu radial 68

souris 116

stylet 18

tactile 29

Touch Ring 28

Utilisation sans fil 77

batterie

chargement 81

durée de vie 84

gestion 81

remplacement 85

configuration 78

économie d'énergie 83

état

batterie 82

connexion 82

gestion de l'alimentation 81

mise en place d'une connexion 79

module sans fil, retrait de la tablette 86

optimisation de la connexion 80

problèmes de connexion 100

récepteur sans fil, stockage dans la tablette 87

test de la connexion sans fil 88

Zone d'écran, partie 59

Zone de travail, configuration 11

BUREAUX INTERNATIONAUX DE WACOM

États-Unis Allemagne

N° de tél. : [phone] Internet : http://www.wacom.eu

Fax : [phone]

WACOM CO., LTD.

DIVISION COMMERCIALE DES TABLETTES AU JAPON WACOM CO., LTD. DIVISION ASIE-PACIFIQUE

Internet : http://tablet.wacom.co.jp N° de tél. : [phone]

Fax : [phone]

N° de tél. : [phone]

Fax : [phone]

N° de tél. : [phone]

N° de tél. : [phone]

Fax: [phone]

WACOM TAIWAN INFORMATION CO., LTD.

N° de tél. : [phone]

Fax : [phone]

WACOM HONG KONG LIMITED

N° de tél : [phone]

Fax : [phone]
