Type de produit	Imprimante d'étiquettes thermique industrielle
Technologie d'impression	Thermique direct et transfert thermique
Résolution	203 dpi (8 points/mm)
Vitesse d'impression maximale	305 mm/s (12 ips)
Largeur d'impression maximale	108 mm (4,25 pouces)
Largeur de support maximale	120 mm (4,72 pouces)
Connectivité	USB, Ethernet, RS-232, USB hôte
Capacité de la bobine	Diamètre extérieur max : 203 mm (8 pouces)
Dimensions (L x l x H)	490 x 285 x 345 mm
Poids	22,7 kg
Alimentation	100-240 VAC, 50/60 Hz
Consommation électrique	300 W en impression, 10 W en veille
Température de fonctionnement	5 °C à 40 °C
Humidité de fonctionnement	20 % à 85 % sans condensation
Mémoire	256 Mo Flash, 256 Mo SDRAM
Langages de commande	ZPL, EPL, XML, CPCL
Entretien et nettoyage	Nettoyer la tête d'impression avec un coton-tige imbibé d'alcool isopropylique après chaque rouleau de ruban ou d'étiquettes
Sécurité	Mise à la terre obligatoire. Utiliser un cordon d'alimentation homologué.
Pièces détachées et réparabilité	Tête d'impression, rouleau de platine, capteurs, bloc d'alimentation – pièces disponibles auprès de Zebra
Informations générales	Imprimante robuste pour environnements industriels légers

FOIRE AUX QUESTIONS - ZE500 ZEBRA

Comment charger les étiquettes dans l'imprimante ZE500 ?

Ouvrez le couvercle, insérez le rouleau d'étiquettes sur le support, faites passer le bord du support sous le capteur de déroulement et entre le rouleau de platine et la tête d'impression. Fermez le couvercle et alignez les guides. Consultez le guide d'utilisation pour un schéma détaillé.

Comment résoudre les problèmes de bourrage papier ?

Vérifiez que le support n'est pas froissé ou endommagé. Nettoyez le rouleau de platine et la tête d'impression. Assurez-vous que les guides sont correctement ajustés à la largeur du support. Réduisez la vitesse d'impression si le problème persiste.

Quelle est la résolution d'impression de la ZE500 ?

La résolution standard est de 203 dpi (8 points par mm). Cela convient pour la plupart des étiquettes codes-barres. Une version 300 dpi est disponible en option.

Comment connecter l'imprimante à mon réseau ?

Utilisez le port Ethernet RJ45 à l'arrière. Attribuez une adresse IP via le menu Configuration ou DHCP. Pour une connexion USB, branchez le câble et installez les pilotes Zebra.

Comment nettoyer la tête d'impression ?

Éteignez l'imprimante, ouvrez le couvercle et retirez le ruban ou les étiquettes. Utilisez un coton-tige imbibé d'alcool isopropylique à 99 % pour frotter doucement la ligne d'éléments chauffants. Laissez sécher avant de refermer.

Quel type de ruban transfert utiliser ?

La ZE500 accepte des rubans cire, résine ou cire/résine. Choisissez en fonction du support et de l'application. La largeur du ruban doit correspondre à la largeur d'impression.

Comment calibrer l'imprimante pour différents supports ?

Utilisez la fonction d'auto-calibration (appuyer sur le bouton Pause pendant 2 secondes). L'imprimante détectera la longueur et l'épaisseur du support. Vous pouvez aussi lancer un calibrage depuis le menu Configuration.

Où trouver les pilotes pour Windows ?

Téléchargez le pilote Zebra Designer ou le pilote générique Zebra depuis le site officiel de Zebra. Installez-le en suivant les instructions. Il est compatible avec Windows 10 et 11.

Que faire si l'imprimante n'imprime pas ?

Vérifiez l'alimentation et les connexions. Assurez-vous que le support est correctement chargé et que le capteur de support n'est pas obstrué. Consultez le voyant d'état : clignotement rapide indique une erreur. Consultez le manuel de dépannage.

Comment remplacer la tête d'impression ?

Éteignez l'imprimante, débranchez-la. Ouvrez le couvercle, retirez le ruban et les étiquettes. Dévissez les vis de fixation de la tête, débranchez les câbles de la tête. Installez la nouvelle tête dans l'ordre inverse. Attention : portez un bracelet antistatique.

MODE D'EMPLOI ZE500 ZEBRA

Guide de référence rapide du modèle ZE500

Ce guide contient des informations facilitant l'utilisation courante de votre moteur d'impression. Pour des informations plus détaillées, reportez-vous au Guide d'utilisation.

Orientation du moteur d'impression

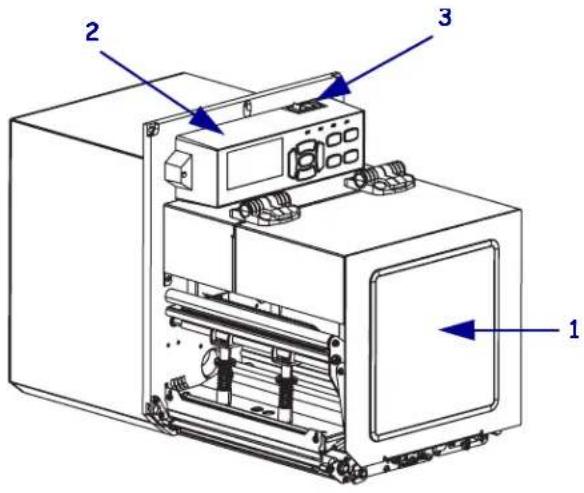

Le moteur d'impression ZE500 existe en orientation pour droitier (le mécanisme d'impression est situé à droite) et en orientation pour gaucher (le mécanisme d'impression est situé à gauche).

Figure 1 • Moteur d'impression dans une orientation pour gaucher (LH)

Figure 2 • Moteur d'impression dans une orientation pour droitier (RH)

1	panneau d'accès aux supports
2	panneau de commande
3	interrupteur d'alimentation

Composants du moteur d'impression

La Figure 3 identifie les composants situés à l'intérieur du compartiment papier du moteur d'impression en orientation pour droitier. Les composants sont inversés dans une orientation pour gaucher. Familiarisez-vous avec ces composants avant de lire la procédure de configuration du moteur d'impression.

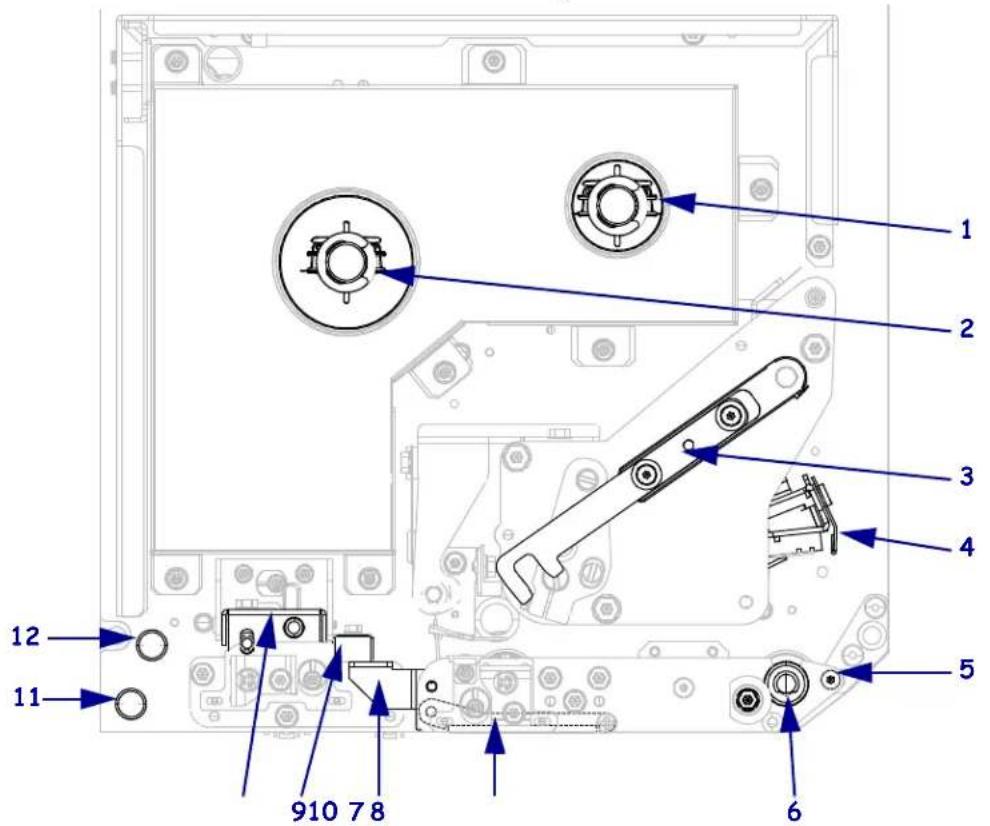

Figure 3 • Composants du moteur d'impression (modèle pour droitier)

1	mandrin récupérateur du ruban
2	axe du rouleau de ruban
3	loquet de blocage de la tête d'impression
4	tête d'impression
5	barre de prédécollage
6	contre-rouleau

7	ensemble du rouleau de prédécollage (caché si fermé)
8	verrou du rouleau de prédécollage
9	guide du papier
10	rouleau entraîneur
11	support de guide inférieur
12	support de guide supérieur

Panneau de commande

Les commandes et les voyants du moteur d'impression se trouvent sur le panneau de commande (Figure 4). L'interrupteur d'alimentation se trouve sur le dessus du panneau de commande.

Figure 4 • Panneau de commande

1	L'écran affiche l'état de fonctionnement du moteur d'impression et permet à l'utilisateur de parcourir les menus.
2	Voyant POWER (Alimentation)	Allumé lorsque le moteur d'impression est sous tension.
3	Voyant PAUSE Allumé lorsque le moteur d'impression est en pause.
4	Voyant STATUS (État)	Éteint Fonctionnement normal du moteur d'impression (pas d'erreur).
		Clignotement Une erreur liée au moteur d'impression s'est produite.Consultez l'écran pour plus d'informations.
5	Voyant DATA (Données)	Éteint Fonctionnement normal. Aucune donnée n'est reçue ni traitée.
		Allumé Le moteur d'impression traite des données ou exécute une impression. Aucune donnée n'est reçue.
		Clignotement Le moteur d'impression reçoit des données de l'ordinateur hôte ou lui envoie des informations d'état.
6	Lorsque vous appuyez dessus, le bouton PAUSE permet de lancer ou d'arrêter une opération du moteur d'impression.
7	À chaque pression sur le bouton FEED (Avance), le moteur d'impression fait avancer une étiquette vierge.
8	Le bouton CANCEL (Annuler) annule les travaux d'impression lorsque le moteur d'impression est en pause.
9	Le bouton CALIBRATE (Calibrer) calibre le moteur d'impression par rapport à la longueur du support et aux valeurs du capteur.
10	La flèche vers la gauche permet de passer au paramètre précédent dans les menus.
11	Le bouton PLUS (+) modifie les valeurs des paramètres. Ce bouton sert généralement à augmenter une valeur, à faire défiler des options ou à modifier des valeurs lors de la saisie du mot de passe du moteur d'impression.
12	Le bouton MOINS (-) modifie les valeurs des paramètres. Ce bouton sert généralement à diminuer une valeur, à faire défiler des options ou à déplacer le curseur lors de la saisie du mot de passe du moteur d'impression.
13	Le bouton SETUP/EXIT (Configurer/Quitter) permet d'entrer en mode de configuration et de le quitter.
14	La flèche vers la droite permet de passer au paramètre suivant dans les menus.

Préparation du moteur d'impression

Après vous être familiarisé avec les composants et le panneau de commande du moteur d'impression, vous pouvez préparer le moteur d'impression pour l'utiliser.

Attention • Lors du chargement du papier ou du ruban, retirez tout bijou pouvant entrer en contact avec la tête d'impression ou toute autre partie du moteur d'impression.

Attention • Avant de toucher la tête d'impression, faites disparaître la charge électrique éventuellement accumulée en touchant le cadre métallique du moteur d'impression ou en utilisant un bracelet et un tapis antistatiques.

Pour installer le moteur d'impression, procédez comme suit :

1. Déballez et inspectez le moteur d'impression. Si besoin, signalez les éventuels dommages liés à l'expédition. Pour plus d'informations, reportez-vous au Guide d'utilisation.
2. Montez le moteur d'impression à l'endroit ou sur l'applicateur choisi.

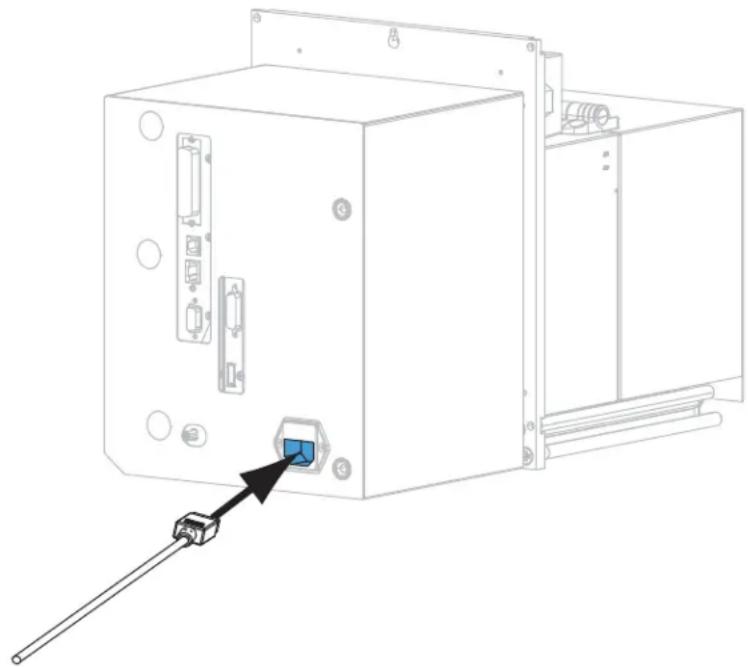

3. Branchez l'extrémité femelle du câble d'alimentation CA sur le connecteur d'alimentation situé à l'arrière du moteur d'impression.

1. Branchez l'extrémité mâle du câble d'alimentation CA sur une prise secteur appropriée.

1. Connectez le moteur d'impression à l'ordinateur en utilisant une ou plusieurs connexions. Les connexions standard sont présentées ci-dessous. Une option de serveur d'impression câblé ou sans fil ZebraNet, ou un port parallèle peut également être disponible sur votre moteur d'impression.

	port parallèle
	port USB 2.0
	port Ethernet câblé
	port série

1. Soulevez le panneau d'accès aux supports.

1. Chargez le ruban, si vous utilisez le mode de transfert thermique, et le papier dans le moteur d'impression (voir Chargement du ruban et du papier à la page 8).

2. Mettez le moteur d'impression sous tension (position I).

Le moteur d'impression démarre et réalise un test automatique.

Chargement du ruban et du papier

Suivez les instructions de cette section pour charger du ruban (si vous en utilisez) et du papier dans le moteur d'impression ZE500. Le ruban s'utilise avec les étiquettes à transfert thermique. Pour les étiquettes à impression thermique directe, ne chargez pas de ruban dans le moteur d'impression. Vous trouverez des informations sur le chargement du papier avec d'autres modes d'impression dans le Guide d'utilisation.

Attention • Lors du chargement du papier ou du ruban, retirez tout bijou pouvant entrer en contact avec la tête d'impression ou toute autre partie du moteur d'impression.

Important • Pour éviter l'usure de la tête d'impression, utilisez un ruban plus large que le support. Le ruban doit être encré sur l'extérieur (pour plus d'informations, consultez le Guide d'utilisation).

Remarque • Zebra recommande d'utiliser des pièces Zebra™ d'origine afin d'obtenir une qualité d'impression optimale et de bonnes performances sur toute la gamme de produits. Les moteurs d'impression ZE500, par exemple, ne peuvent être utilisés qu'avec des têtes d'impression Zebra™ d'origine, ce qui garantit une sécurité et une qualité d'impression maximales.

Pour charger le papier et le ruban, procédez comme suit :

Chargement du ruban

1.

Attention • La tête d'impression peut être très chaude et risque de provoquer des brûlures graves. Attendez qu'elle refroidisse.

Faites glisser le loquet de blocage de la tête en position d'ouverture.

Pour gaucher Pour droitier

1. Positionnez le rouleau de ruban avec l'extrémité libre se déroulant dans le sens indiqué.

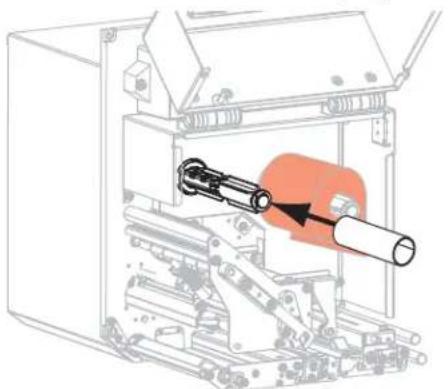

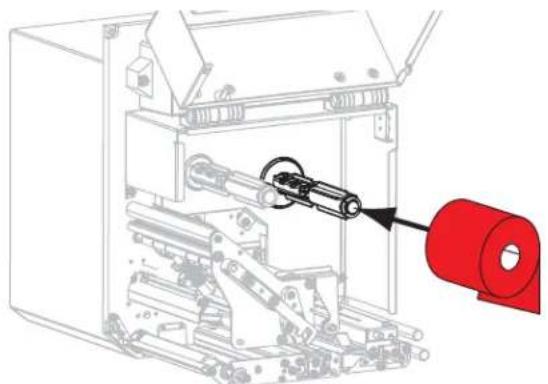

1. Placez le rouleau de ruban sur l'axe. Poussez le rouleau aussi loin que possible.

Pour gaucher Pour droitier

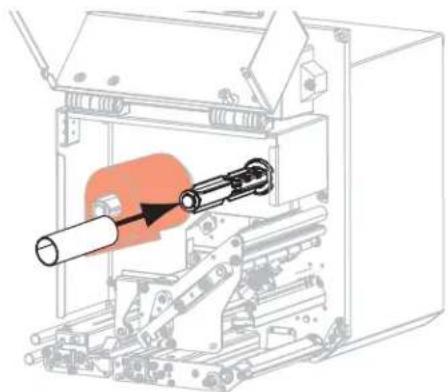

1. Placez une bobine de ruban vide sur le mandrin récupérateur de ruban. Poussez la bobine aussi loin que possible.

Pour gaucher Pour droitier

Attention • La tête d'impression peut être très chaude et risque de provoquer des brûlures graves. Attendez qu'elle refroidisse.

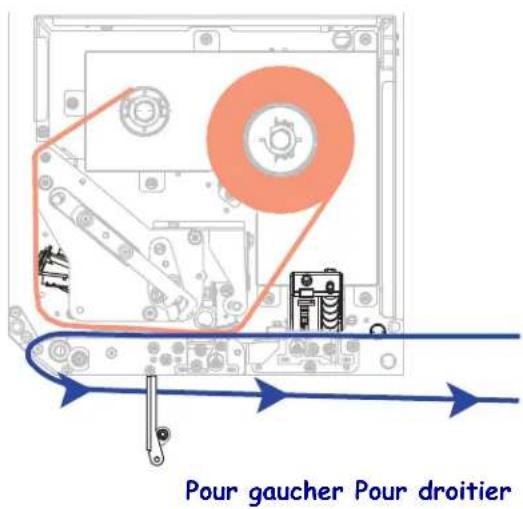

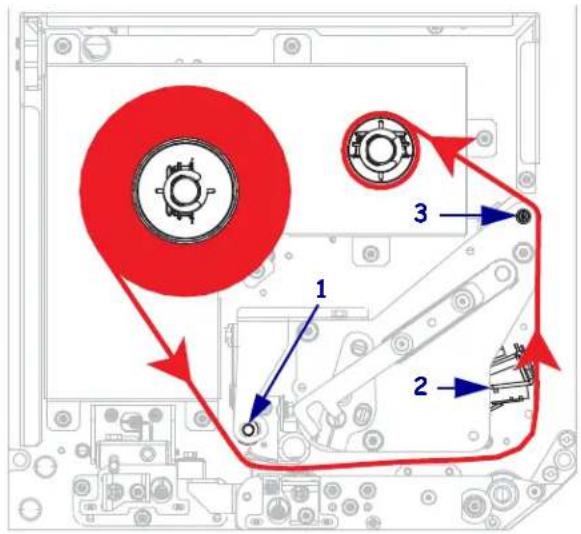

Insérez le ruban sous le rouleau du guide ruban inférieur (1), sous la tête d'impression (2), puis par-dessus le rouleau du guide supérieur (3).

Pour gaucher Pour droitier

1. Enroulez le ruban autour de la bobine sur le mandrin récupérateur.

Pour droitier Pour gaucher

Chargement du papier

1. Chargez le papier sur le dévidoir de papier de l'applicateur (reportez-vous au guide d'utilisation de l'applicateur).

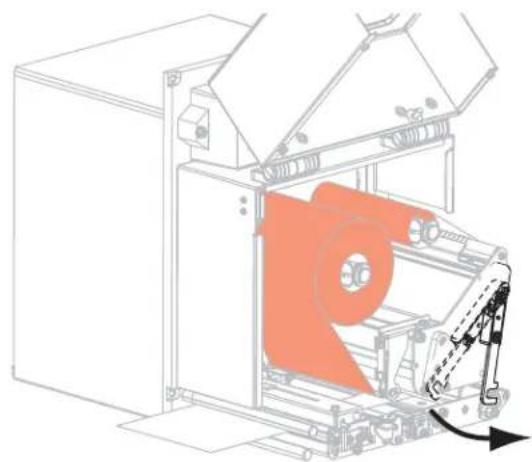

2. Appuyez sur le bouton de blocage du rouleau entraîneur. Faites pivoter l'ensemble vers le haut.

Pour gaucher Pour droitier

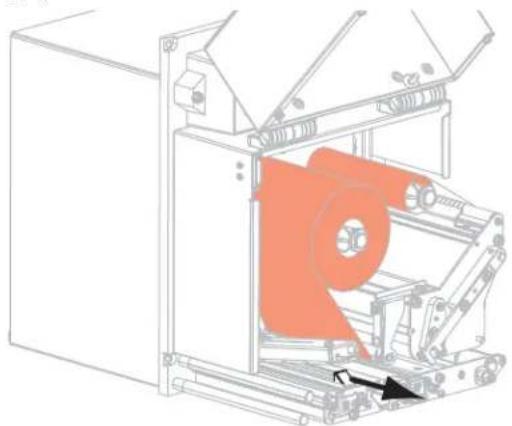

1. Faites glisser complètement le guide de papier vers l'extérieur.

Pour gaucher Pour droitier

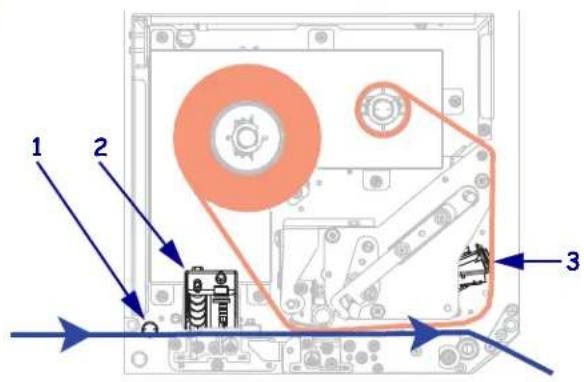

1. Insérez le papier sous le support de guide supérieur (1), au-dessous de l'ensemble rouleau entraîneur (2) et sous la tête d'impression (3).

1. Un bout de papier de 75 cm environ doit dépasser de la barre de prédécollage. Décollez les étiquettes du support qui dépasse et jetez-les.

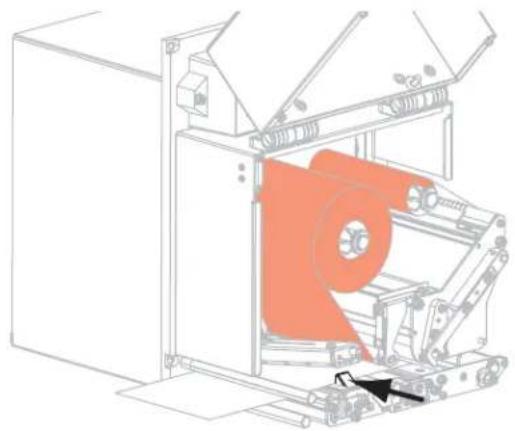

1. Faites glisser le guide à l'intérieur jusqu'à ce qu'il touche le bord du support.

Pour gaucher Pour droitier

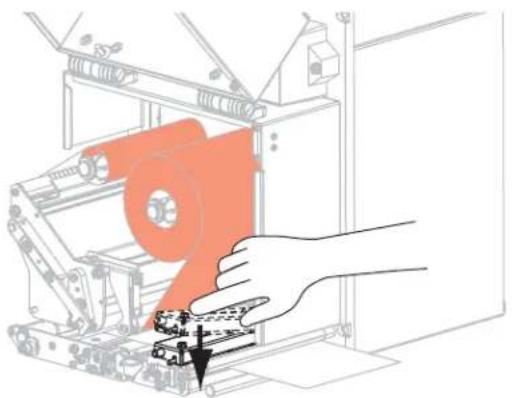

1. Appuyez sur le rouleau entraîneur jusqu'à ce qu'il se verrouille en position fermée.

Pour gaucher Pour droitier

1. Faites pivoter le loquet de blocage de la tête en position fermée.

Pour gaucher Pour droitier

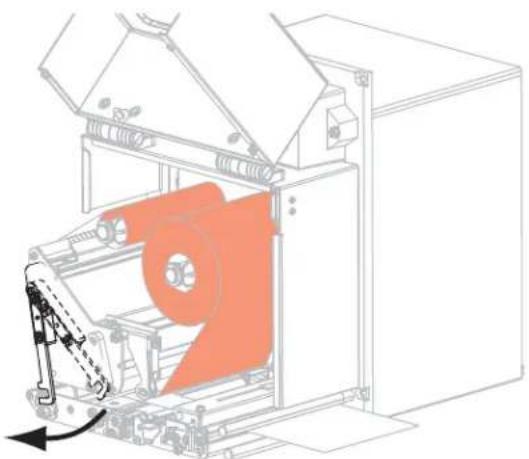

1. Relevez le verrou du rouleau de prédécollage de façon que ce dernier pivote vers le bas.

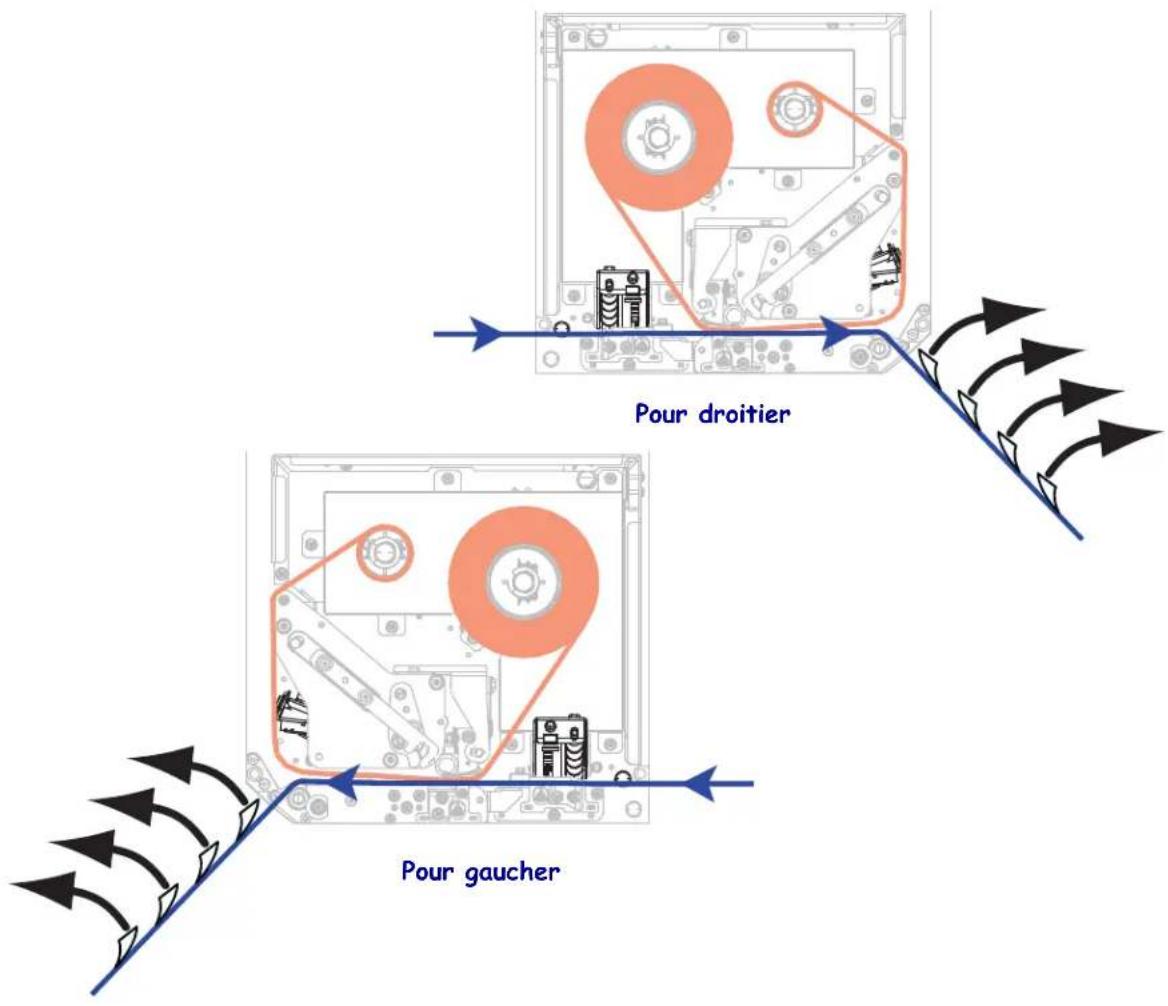

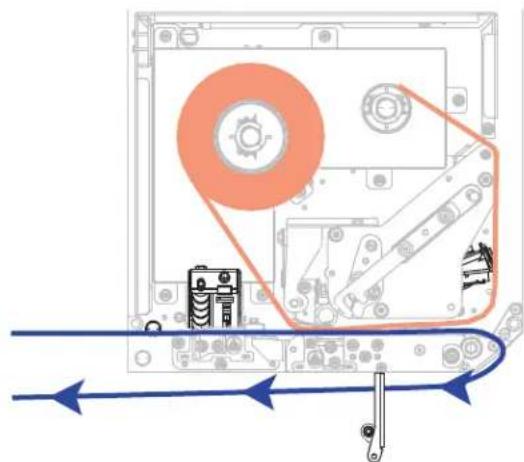

1. Insérez le support autour de la barre de prédécollage, sous le contre-rouleau et au travers de l'ensemble de rouleau de prédécollage.

Important • Si l'applicateur est équipé d'un tube à air, faites passer le support entre ce tube et la barre de prédécollage. N'insérez pas le support par-dessus ce tube.

1. Faites pivoter l'ensemble de rouleau de prédécollage vers le haut jusqu'à ce qu'il se verrouille en position fermée.

Pour gaucher Pour droitier

1. Insérez le support autour du mandrin récupérateur de l'applicateur (reportez-vous à la documentation de l'applicateur pour plus d'informations).

2. Refermez le panneau d'accès aux supports.

Retrait d'un ruban usagé

Retirez le ruban usagé du mandrin récupérateur lors de chaque remplacement du rouleau de ruban.

Pour retirer un ruban usagé, procédez comme suit :

1. Le ruban est-il terminé ?

Si le ruban... Alors...
Est terminé Passez à l'étape 2.

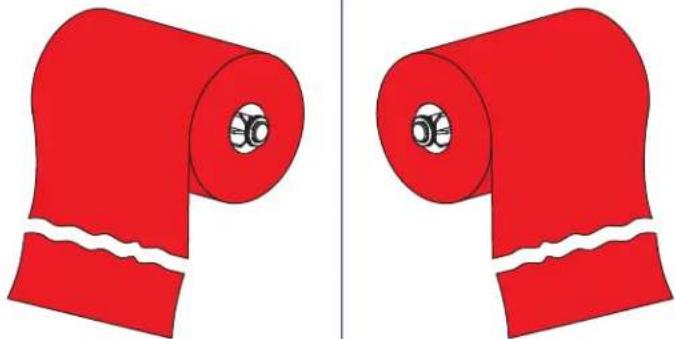

N'est pas terminé	a. Coupez ou déchirez le ruban avant le mandrin récupérateur.Pour gaucher Pour droitierb. Passez à l'étape 2.

1. Faites glisser la bobine avec le ruban usagé hors du mandrin récupérateur.

1. Jetez le ruban usagé. Vous pouvez réutiliser la bobine vide de l'axe du rouleau de ruban en la plaçant sur le mandrin récupérateur.
