Type de produit	Lampe de poche LED à monter soi-même
Marque	Velleman
Modèle	MK102
Dimensions (approx.)	100 x 30 x 30 mm
Poids (approx.)	100 g (sans piles)
Alimentation	2 piles AA (LR6) ou pile 9V (non incluses)
Type d’éclairage	LED 5 mm (blanche ou couleur selon montage)
Fonctions principales	Éclairage ponctuel, intensité réglable via trimmer
Composants inclus	Résistances (1kΩ, 10kΩ), trimmer 220kΩ, transistor DC547, condensateur 10µF, LED 5mm x2, circuit imprimé
Niveau de difficulté	Moyen (nécessite soudure)
Matériau du boîtier	Plastique (non précisé, estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants.
Sécurité	Ne pas regarder directement le faisceau lumineux ; tenir hors de portée des enfants.
Pièces détachées et réparabilité	LED et composants standards disponibles ; réparable par soudure.
Informations générales	Kit électronique éducatif ; nécessite des piles et un fer à souder.

FOIRE AUX QUESTIONS - MK102 VELLEMAN

Comment monter la lampe MK102 ?

Suivez le schéma de câblage fourni. Soudez les composants sur le circuit imprimé : résistances, trimmer, transistor, condensateur (respectez la polarité !) et les LEDs. Branchez les piles et ajustez le trimmer pour régler l’intensité lumineuse.

Quelle pile utiliser ?

Le kit peut être alimenté par deux piles AA (1,5 V chacune) ou une pile 9 V. Les piles ne sont pas incluses. Respectez la polarité indiquée sur le circuit.

Comment régler la luminosité ?

La luminosité se règle en tournant le trimmer (RV1 ou RV2) avec un tournevis. Le trimmer est un potentiomètre ajustable qui varie la résistance et donc le courant traversant la LED.

Que faire si la LED ne s’allume pas ?

Vérifiez les soudures, la polarité des piles et du condensateur, et le sens de la LED (la patte la plus longue est l’anode). Testez la continuité avec un multimètre. Assurez-vous que le trimmer est réglé au minimum.

Puis-je utiliser une autre LED ?

Oui, vous pouvez remplacer la LED 5 mm par une autre couleur ou une LED haute luminosité, mais vérifiez la tension et le courant limites. Adaptez éventuellement la résistance de limitation.

Quelle polarité pour le condensateur ?

Le condensateur électrolytique est polarisé : la patte marquée ‘-’ ou la bande blanche correspond au négatif. Sur le circuit, le côté négatif est indiqué par un symbole. Une inversion peut endommager le composant.

Le trimmer est-il réglable ?

Oui, le trimmer est un potentiomètre ajustable. Utilisez un petit tournevis pour tourner la vis centrale. Il permet de régler la luminosité de la lampe de poche.

Comment tester le transistor ?

Utilisez un multimètre en mode test de diode. Pour un transistor NPN (DC547), la base (B) doit conduire vers le collecteur (C) et l’émetteur (E) avec une tension d’environ 0,6 V. Aucune conduction entre C et E.

Puis-je ajouter un interrupteur ?

Oui, vous pouvez insérer un interrupteur en série avec l’alimentation (l’un des fils de la pile). Cela permettra d’allumer et d’éteindre la lampe sans débrancher les piles.

Où télécharger la notice ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com. Recherchez le modèle Velleman MK102 pour obtenir le PDF.

MODE D'EMPLOI MK102 VELLEMAN

Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami nen - Saldatura - Solda

1

Resistor - Weerstand - Resistance - Widerstand - Resistencia - Motstand - Vastus - Resistenze

0 R1 R2 1K

R3 R4 = 10K

(Brown, Black, Red) - (Brun, Zwart, Roof) - (Brun, Noir, Rougs) - (Brun, Schwarz, Rob) - (Brun, Svarl, Ród) - (Ruskes, Musla, Punainen) - (Marrón, Negro, Rojo) - (Castanho, Preto, Encarnado) - (Marrone, Nero, Rosco)

(Brown, Black, Orange - (Brun, Zwart, Orange) - (Brun, noir, Orange) - (Braun, Schwarz, Orange) - (Brun, Svart, Orange) - (Ruskaa, Musta, Granssi) - (Martín, Nogro, Naranjado) - (Cestiarho, Preto, Laranja) - (Marone, Nero, Arancialo)

2 TrimmerRV...RV1: 220K (260K)RV2: 220K (250K)

TransistorT1: T2 : DC547

Electrolytic capacitor LEWatch the polarity !Abiton's is polarite ?C1: C2 : 10μF

5 Watch the polarity !Att. is polarite ?CathodeLD1LD1, LD2 : 5mm

6

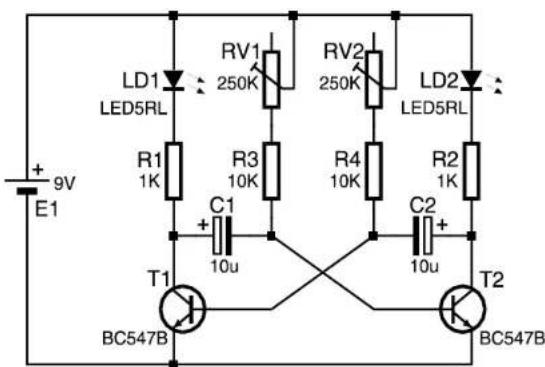

Electronic circuit board with LED and battery connectors, alongside a bus stop diagram (no text or symbols on components)
