MODE D'EMPLOI RU 5 ROWENTA
Veiller à ce que la cartonnette soit parfaitement engagée à l'intérieur de la cuve.
Manchon mousse
Pour un fonctionnement efficace de votre aspirateur VORACE, il est nécessaire de nettoyer régulierement ce filtre mousse.
Debrancher l'appareil
Ouvrir les crochets de verrouillage, retirer le bloc moteur et le returner en le posant sur la poignée de transport.

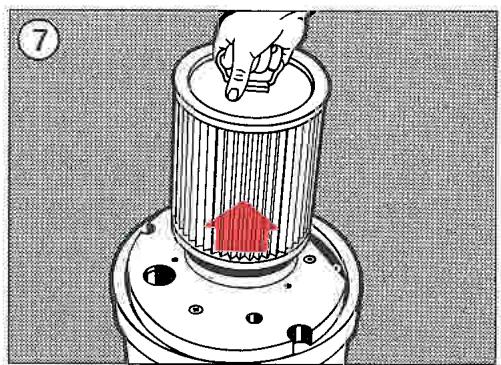

Fig. 7
Pour les modèles avec filtre permanent, réti- rer ce dernier à l'aide de sa poignée.

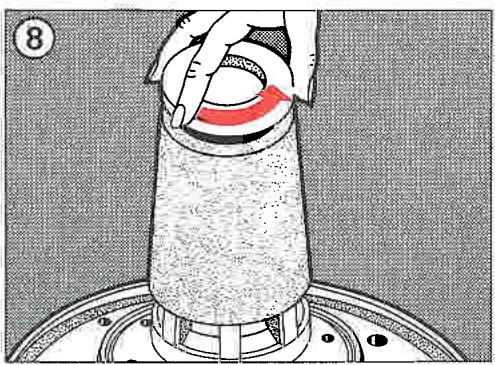

Fig. 8
Tournier la partie supérieure du manchon mousse légèrement vers la gauche et retirer le manchon.
Le rincer sous l'eau courante additionné d'un produit d'entretien doux.
IMPORTANT:
Le manchon doit être parfaitement sec avant de le remettre en place. Un manchon défectueux ou déchéré doit imperativement être replacé.
-
Remonter le manchon et tourner sa partie supérieure légèrement vers la droite.
Pour les modèles avec filtre permanent, replacer ce dernier en le poussant jusqu'à la butée.
-
Remonter le bloc moteur sur la cuve; l'appareil est pret à fonctionner.
Entretien du filtrpe permanent ZR 701
Retirer le filtre sale de son support avec précaution pour ne pas le plier.
Le nettoyer sous l'eau courante avec une brosse. Bien le laisser secher avant de le remettre en place.
Si après plusieurs nettoyages, la puissance d'aspiration diminue, il faut changer le filtré.
- Mettre le nouveau filtré permanent en place et bien l'enclencher à fond.
NETTOYAGE ET ENTRETIEN
La cuve, le bloc moteur ainsi que les accessoires doivent être nettoyées de temps à autre. Àpres nettoyage ou après avoir aspiré un liquide, bien essuyer la cuve avec un chiffon sec.
ANOMALIES DE FONCTIONNEMENT
Au cas où l'aspirateur ne fonctionnerait pas de façon satisfaisante (réduction de la puissance d'aspiration, bruit renforcé du moteur, voirer arrêt de l'appareil), c'est que les accessoires, le tuyau d'aspiration (flexible ou tubes) sont obtrués ou qu'une pièce électrique est défectueuse. Si une réparation devient nécessaire, envoyer l'apparil à un Centre Service agrée ROWENTA le plus proche (voir liste jointe).
Rowenta France SA · Rue Saint-Antoine · 25480 Miserey-Salines Adresse postale: BP 3025 · 25045 BesançonCEDEX
Rowenta
VORACE COMPACT
RU-01
RU-031
RU-36
RU-38
RU-500
RU-520
Mode d'emploi

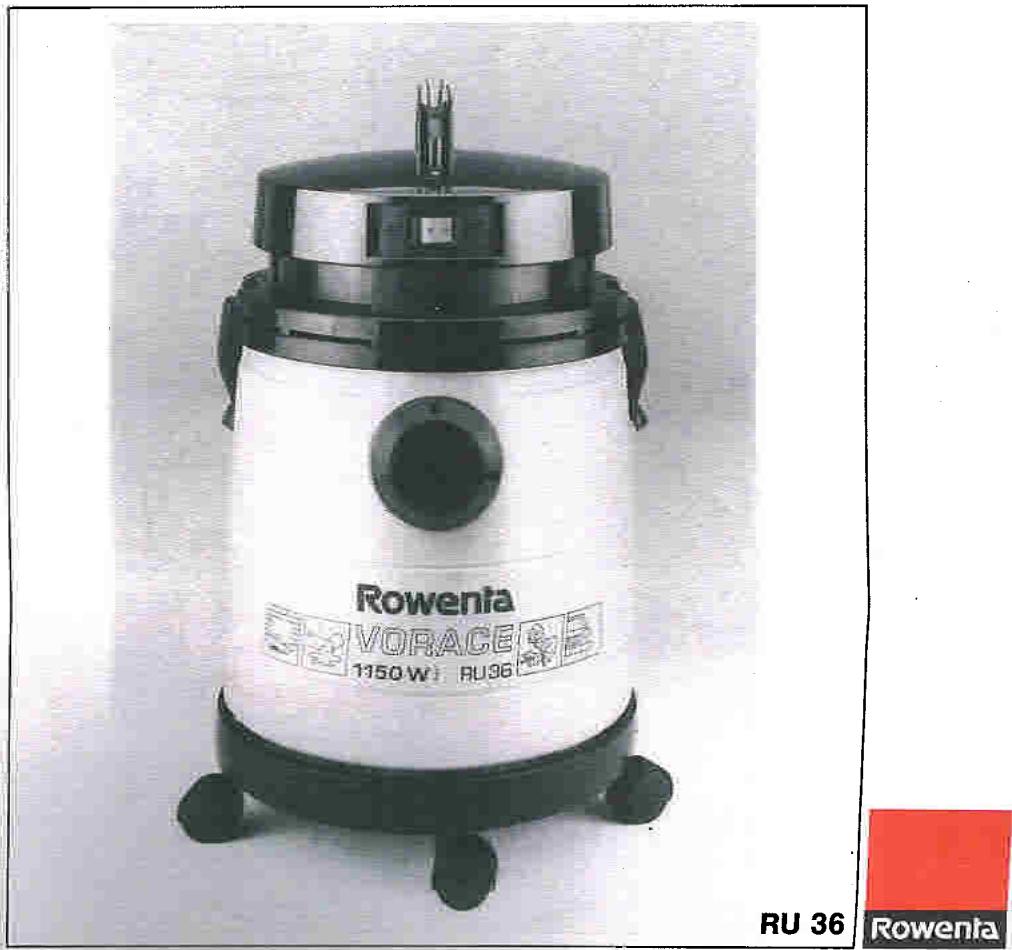

RU 36

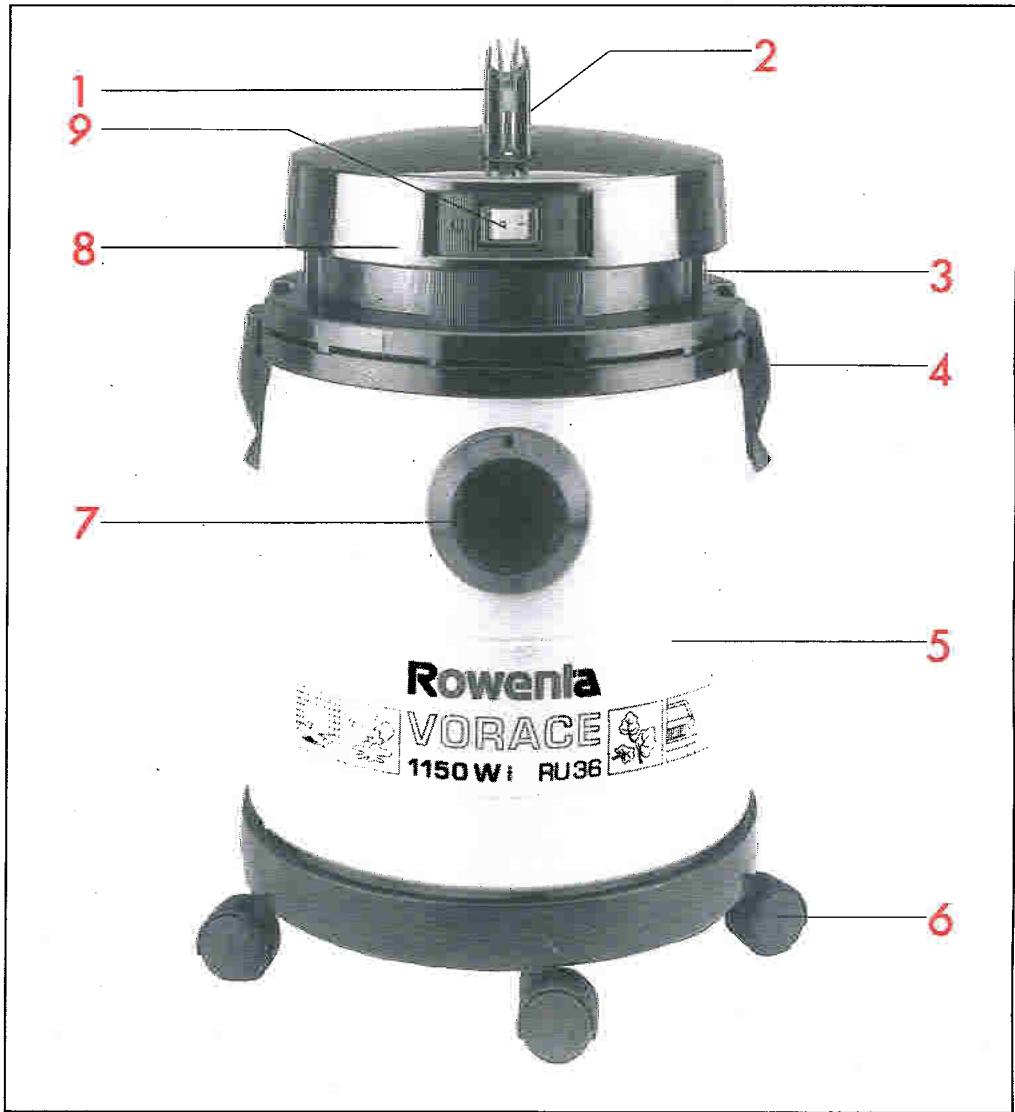

Description de l'appareil:
1 Poignée de transport
2 Fixe-tube
3 Logement cordon
4 Crochets de verrouillage
5Cue: RU 01/031/500:
RU 36/38:
19 L
RU 520:
26 L
6 Roulettes: RU 01/031:
intégrées
RU 36/38/500/520:
sur socle
7 Ouverture d'aspiration
8 Bloc moteur
9 Interrupteur marche/arrêt
ACCESSIONS LIVRÉS AVEC L'APPAREIL
32mm 0
- Flexible avec régulateur du début d'air
- Tubes rallonge (dont 1 avec fixe-tube)
- Suceur combiné
- Suceur plat
- Suceur ameublement
- Raclette eau (RU 500/520)
- Manchon mousse
- Sac papier: RU 01/031/500 (12 L)
RU 36/38/520 (17 L)
- Filtre permanent (ZR 701): RU 36/38/520 en option pour RU 01/031/500
- ZR 09: Turbobrosse (32 mm Ø)
Spécialement étudiée pour le nettoyage en profondeur des tapis et moquettes et pour aspirer sans effort
- ZR 63: Set spécial voiture (32 mm Ø)
- ZR 66: Set spécial gros trav. (54mm Ø)
- ZR 80: Pochette de 5 sacs papier 17 L (RU 36/38/520)
- ZR 81: Pochette de 5 sacs papier 12 L (RU 01/031/500)
CONSIGNES DE SÉCURITÉ
La sécurité des appareils ROWENTA est conforme aux règles techniques et aux normes en viqueur.
Antiparasitage conforme à la norme CEE 87/308.
Raccorder l'appareil uniquement à du courant alternatif (tension conforme à la plaque signalétique de l'appareil).
Ne pas utiliser l'appareil si:
- le bloc moteur est visiblement endommagé,
- le cordon est defectueux,
- il est社会发展 et presente des dépréciations visibles ou des anomalies de fonctionnement.
Avant la première utilisation, vérifier que tous les filtres soient bien positionnés. Ne jamais aspirer sans filtres!
N'utiliser que des filtres et des accessoires garantis d'origine ROWENTA.
- Les réparations ne doivent être confiées qu'a des spécialistes (Centres Service agreés, ROWENTA par ex.). Se servir exclusivement de pieces de rechange garanties d'origine, ROWENTA. Réparer un apparéil soi-même peut constituer un grave danger pour l'utilisation.
Rendre immédiatement inutilisable un apparéil mis hors service et le jeter conformément à la réglementation.
Un apparéil électrique n'est pas un jouet.
Toujours s'assurer que l'appareil est arrêté et débranché avant de le nettoyer, replacier les filtres, adapter les accessoires et après chaque utilisation.
Ne jamais tirer sur le cordon pour débrancher l'appareil.
Ne pas faire passer le cordon sur des arêtes tranchantes ni le coincer.
Se servir de rallonge seulement si elle est en parfait etat.
Ne jamais tenir un suceur ou l'extrémité d'un tube à proximé des yeux ou des oreilles.
Arrêté systématiquement l'appareil en fin d'utilisation ou pour une interruption momentanée.
Pour d'eventuelles déteriorations de l'appareil dues à une utilisation non conforme au mode d'emploi ou à une réparation incorrecte, aucune responsabilité ne peut engager ROWENTAI!
Cet apparéil n'est pas conscience pour aspirer de substances nocives.
Ne jamais aspirer de substances chaudes ou des braises.
Ne jamais aspirer de solvants ou décapants.
Ne jamais aspirer de liquides contenant de l'acide.
Ne jamais aspirer de substances inflammables ou explosives ni de gaz.
Ne pas entreposer l'appareil à l'extérieur.
Netoyer l'appareil uniquement avec un chiffon sec ou légèrement humide.
- Les pièces conductrices de l'appareil (cordon, prise, moteur, interrupteur, etc.) ne doivent pas entre en contact avec de l'eau.
En cas d'utilisation d'une Turbobrosse
- ne pasmettre la main dans le cylindre rotatif
- ne pas passer sur le cordon
- ne pas passer sur des franges de tapis.
Mode d'emploi
AVANT L'UTILISATION :
Lire complètement et attentivement le mode d'emploi.
Tout en lisant, se reporter aux illustrations. Tenir compte aussi des CONSIGNES DE SECURITE.
Assemblage de I'appareil:

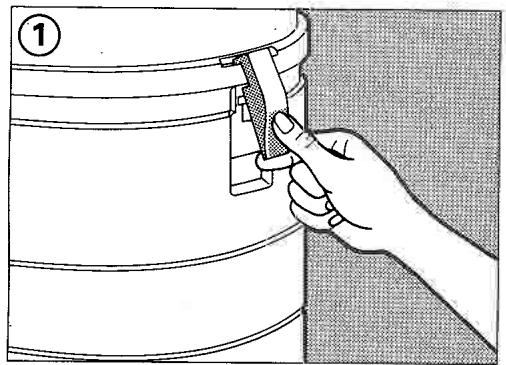

Fig. 1
Deverrouiller les crochets et-retirer le bloc moteur.Enlever les accessoiresrangés dans la cuve.
Roulettes:
Les roulettes permettent à l'aspirateur de pivoter sur 360^ . Il est si maniable qu'il suit chaque mouvement.
Montage des roulettes:
Pour facilitier le montage, il est préféable de le faire à température ambiente.
Déballer les roulettes.

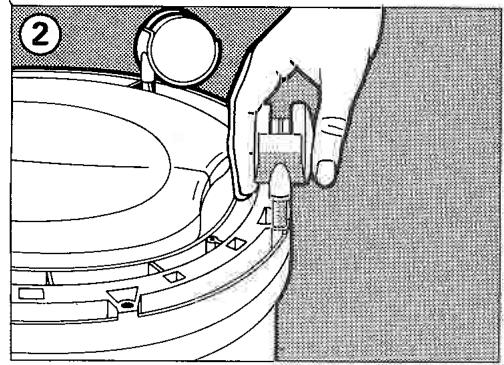

Fig. 2
- Retourner la cuve, l'ouverture vers le bas (ne pas la poser sur les crochets).
- RU 36/38/500/520: poser le socle sur le fond de la cuve et appuyer jusqu'à son enclenchement.
Emboiter à fond les axes des roulettes dans les orifices du socle, ou directement dans le fond de la cuve (RU 01/031).
Après la mise en place,returner la cuve.
Manchon mousse:
Ce filtré protège le moteur de l'aspirateur et doit être OBLIGATOIREMENT mis en place pour toutes les aspirations, aussi bien poussières et déchets que liquides.
Filtre permanent (RU 36/38/520):
Il peut etre utilise pour toutes les aspirations, poussieres, gross dechets, liquides.
En cas d'aspiration de poussières particulièrement fines (ex.: platre, farine, cendres froides, etc.) employer impératifement un sac papier en complément du contrôle permanent.
MISE EN PLACE DU SAC PAPIER
Pour les aspirateurs SANS filtrer permanent, l'utilisation d'un sac papier est obligatoire.

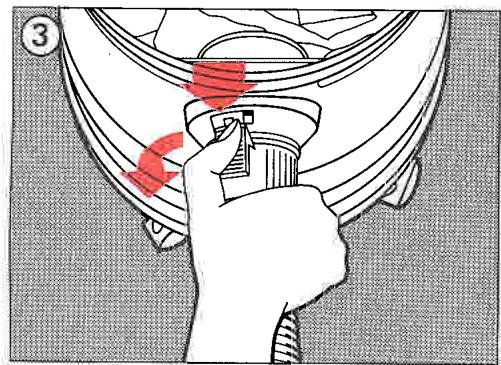

Fig. 3
Appuyer sur la touche de verrouillage située sur la buse amovible, la tournier vers la gauche en la sortant de la cuve.

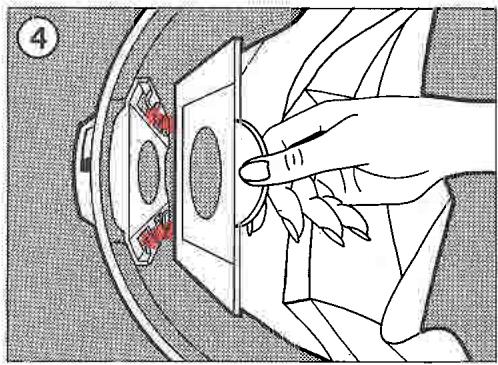

Fig. 4
Glisser à fond la cartonnette du sac dans la cassette. Bien déplier les extrémites du sac pour profiter au maximum de sa capacité.
Remetre la buse amovible dans l'ouverture de la cuve et tourner vers la droite jusqu'à enclenchement complet.
Remetre le bloc moteur en place et verrouiller les crochets de fixation.

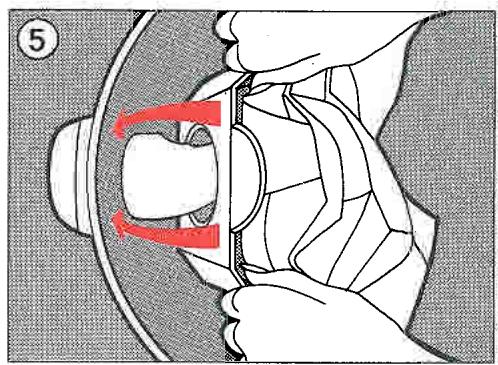

Fig. 5
RU 01/031/500/520
Plier les deux bandes laterales en carton du nouveau sac papier vers l'arriere et glisser à fond la cartonnette du sac sur l'embout d'aspiration à l'intérieur de la cuve.
- Bien déplier les extrémités du sac pour profiter au maximum de sa capacité.
- Placer le bloc moteur sur la cuve, puis verrouiller les crochets.
Accessoires 32mm
Flexible
Emboiter le flexible dans l'ouverture d'aspiration.
Le flexible est équipé d'un régulateur mécanique du début d'air permettant d'adapter la puissance d'aspiration selon la surface aspirée. La puissance d'aspiration varie en fonction de l'ouverture du régulateur.
Tubes rallonge
- Assembler les deux tubes rallonge et les fixer au flexible. Veiller à ce que le fixe-tube se trouve sur le tube rallonge sur lequel seront fixés les embouts d'aspiration.
Suceur combiné
Pour aspirer sur tapis, moquettes, sols lisses de toutes sortes, sans changer d'accessoire. Le suéur peut être adapté aux différentes natures de sols en actionnant la touche pour permettre de sortir ou de rentrer la Brosse.
- Pour aspirer sur des moquettes: rentrer la brosse.
- Pour aspirer sur des sols lisses: sortir la Brosse.
Suceur ameublement
Pour aspirer fauteuils, matelas, sièges de voiture, etc.
Suceur plat
Il convient particulièrement bien pour nettoyer les radiateurs, les fentes, les plinthes et autres endroits difficiles d'accès.
Conseils d'utilisation
Tous les suceurs peuvent etre adaptés directement, soit au flexible, soit aux tubes rallonge. Utiliser indifféremment un ou deux tubes. Il est également possible d'utiliser le flexible ou les tubes rallonge sans adapter de suceur.
- Ces accessoires sont concus pour aspirer des gros déchets, dans l'atelier de bricolage, sur la terrasse, dans le jardin ou les locaux industriels, par exemple.
Suceur universal
Gracé à sa large ouverture, il est particulièrement adapté pour l'aspiration de gros déchets, feuilles, copeaux ou tout autre déchetsemblable.
UTILISATION
Mise en marche
Derouler entiement le cordon et brancher l'appareil. Appuyer sur l'interrupteur marche/arrêt.
Conseils pour l'aspiration des liquides
Avant d'aspirer un liquide, enlever le sac papier, mais conserver le manchon mousse en place.
Pour aspirer des flaques d'eau ou des petites étendues de liquide, sur des surfaces planes, utiliser le suéur améublement ou la raclette à eau (RU 500/520).
Pour aspirer de grandes quantités de liquides (ex. vider un lavabo), utiliser directement le flexible avec ou sans tube.
RU 36/38/520: le filtré permanent doit être rétré pour l'aspiration de grandes quantités de liquide.
ATTENTION!
Si en cours d'aspiration, le flotteur de sécurité stoppe l'aspiration avant que le niveau maximum dans la cuve soit atteint, arreter l'appareil à l'aide de l'interrupteur. Attendre que l'eau restant dans le filtrémousse se soit complètement écoulée dans la cuve, puis remettre l'aspirateur en marche.
Le manchon mousse doit toujours être mis en place pour tous les travaux d'aspiration.
Afin d'eviter que du liquide ne reste dans les accessoires, soulever rapidement ceux-ci du sol avant d'arreter l'appareil.
Si par hasard, l'appareil basculait lors de son utilisation, le flotteur de sécurité interromprait immidiatement l'arrivee d'air. Arreter immobiliatement l'aspirateur, attendre un instant jusqu'à l'arrêt complet du moteur, puis le remetre en marche.
Veiller à ce que les manchon mousse ou utilise permanent ainsi que la cuve soient parfaitement secs avant toute autre aspiration.
APRÉS UTILISATION
- Mettre l'interrupteur en position "Arrêt" et débrancher l'appareil.
Logement cordon
Après l'utilisation, enrouler le cordon dans le logement prévu à cet effet.
Clipser la prise dans la poignée.

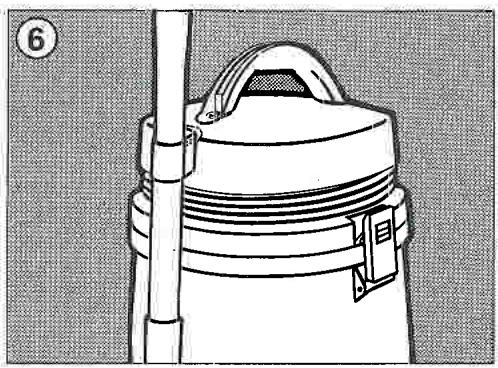

Fig. 6
Fixe-tube
Le fixe-tube se trouve sur l'un des deux tubes rallonge. Pendant une pause, pour le rangement et le transport, les tubes rallonge peuvent être accrochés facilement avec les accessoires sur le support prévu à cet effet à l'arrière de l'aspirateur.
Vider la cuve
Si la puissance d'aspiration diminue de façon importante lors de l'aspiration de déchets, il faut alors soit vider la cuve, soit nettoyer ou changer les filtres.
- Àpres l'aspiration d'eau, bien laisser sécher filtres et cuve.
Lors de l'aspiration de liquides, le flotteur de sécurité ferme l'ouverture d'aspiration lorsque le niveau maximum est atteint dans la cuve. Il faut alors la vider.
NETTOYAGE
ET CHANGEMENT DES FILTRES
N'utiliser que des sacs papier et filtres garantis d'origine ROWENTA: ils sont disponibles dans le commerce spécialisé et dans tous les Centres Service agrésés ROWENTA.
Sacs papier
- Débrancher l'appareil et enlever le bloc moteur en ouvrant les crochets de fixation.
RU 36/38: Déverrouiller la buse amovible.
D'une main, saisir le sac par la cartonnette, de I'autre main soulever delicatement le sac par le dessous et le sortir de la cuve puis le jeter. Remetre un nouveau sac.
