EVOLVIA 400 - Store motorisé SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de portail	Portail battant
Type de motorisation	Motorisation à bras articulé
Alimentation électrique	230 V - 50 Hz
Poids maximal par vantail	Jusqu'à 400 kg
Largeur maximale par vantail	Jusqu'à 2,5 m
Vitesse d'ouverture	Environ 12 secondes
Type de commande	Radiofréquence
Fonctionnement	Automatique avec arrêt sur obstacle
Indice de protection	IP44
Température de fonctionnement	-20°C à +55°C
Installation	Murale ou sur pilier
Type de fin de course	Électronique
Alimentation de secours	Non précisé
Poids de l'appareil	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - EVOLVIA 400 SOMFY

Comment réinitialiser mon Somfy Evolvia 400 ?

Pour réinitialiser votre Somfy Evolvia 400, appuyez et maintenez le bouton de programmation pendant environ 5 secondes jusqu'à ce que le voyant clignote. Cela effacera toutes les télécommandes enregistrées.

Pourquoi mon Somfy Evolvia 400 ne répond pas à la télécommande ?

Vérifiez d'abord si la pile de la télécommande est faible. Remplacez-la si nécessaire. Assurez-vous également que le récepteur n'est pas obstrué par des objets et qu'il est correctement alimenté.

Quelle est la portée maximale de la télécommande du Somfy Evolvia 400 ?

La portée maximale de la télécommande est d'environ 20 mètres en champ libre. Des obstacles comme des murs peuvent réduire cette portée.

Comment régler la hauteur de mon Somfy Evolvia 400 ?

Pour régler la hauteur, utilisez la télécommande pour monter ou descendre le store. Pour des réglages précis, maintenez le bouton appuyé jusqu'à atteindre la position souhaitée.

Mon Somfy Evolvia 400 fait un bruit étrange, que faire ?

Si vous entendez un bruit étrange, cela peut être dû à un objet coincé dans le mécanisme. Vérifiez les rails et assurez-vous qu'il n'y a rien qui bloque le mouvement.

Comment installer le Somfy Evolvia 400 ?

Pour installer le Somfy Evolvia 400, suivez les instructions fournies dans le manuel d'installation. Assurez-vous que tous les composants sont correctement fixés et que l'alimentation électrique est sécurisée.

Mon Somfy Evolvia 400 se bloque, que faire ?

Si votre appareil se bloque, essayez de le réinitialiser en suivant les étapes de réinitialisation. Si le problème persiste, contactez le service client pour une assistance technique.

Est-ce que le Somfy Evolvia 400 peut être utilisé avec un smartphone ?

Le Somfy Evolvia 400 n'est pas compatible avec les applications smartphone. Il fonctionne uniquement avec la télécommande fournie.

Quelle est la garantie de mon Somfy Evolvia 400 ?

La garantie standard pour le Somfy Evolvia 400 est de 5 ans à partir de la date d'achat, couvrant les défauts de fabrication.

MODE D'EMPLOI EVOLVIA 400 SOMFY

Bienvenue 6
Consignes de sécurité 6
Description du produit 7
Vue generale de votre installation 9
Outillage et visserie nécessaires 10
Points à vérifier avant l'installation 11
Pré-équipement électrique 12

Installation et mise en service 13

Preparation des moteurs 15
Perçage des piliers 16
Pose des moteurs 18
Montage des bras 20
Mise en place des butées d'ouverture 24
Raccordement des moteurs 25
Raccordement à l'alimentation secteur 26
Verrouillage des moteurs 27
Mise en service rapide 28

Personnalisation de votre installation 31

Fonctionnement par défaut 32

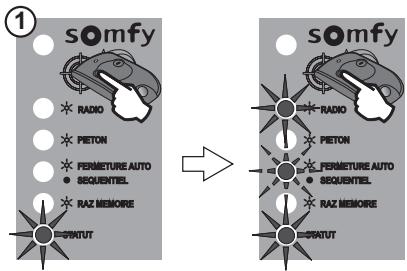

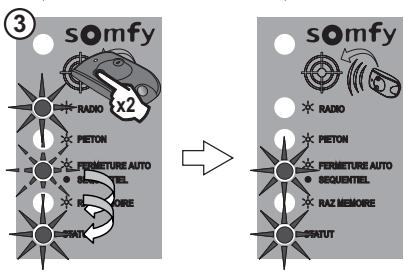

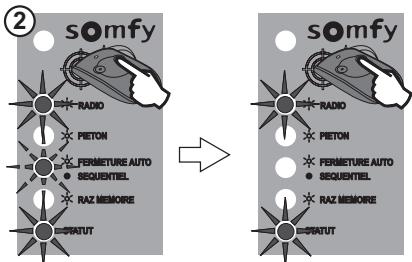

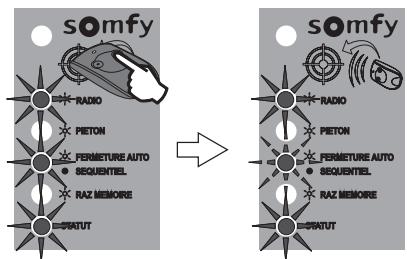

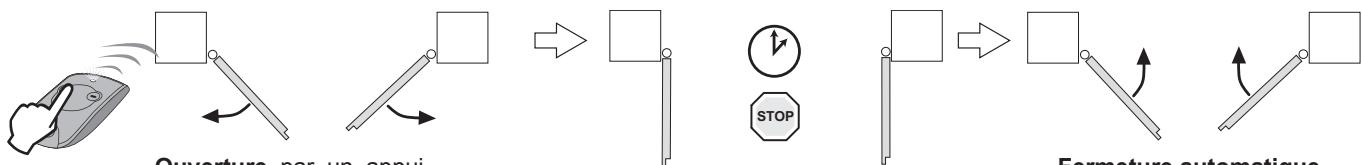

Fermeture automatique 33

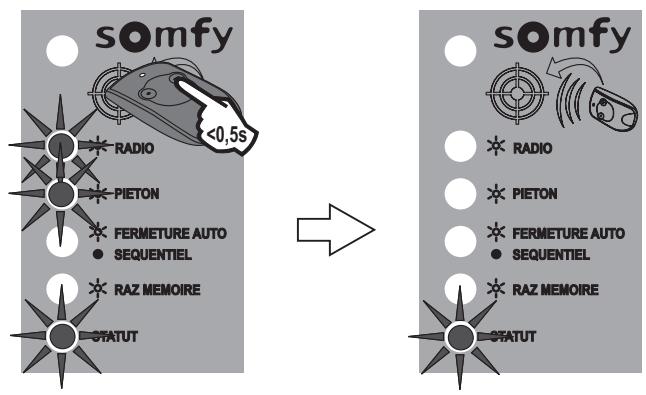

Ouverture piétonne 34

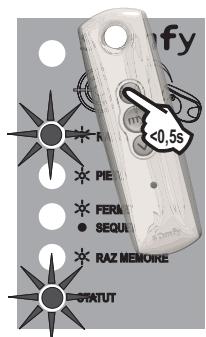

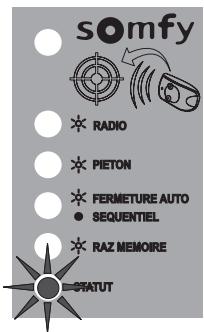

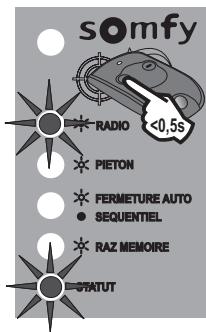

Ajout de télécommandes 35

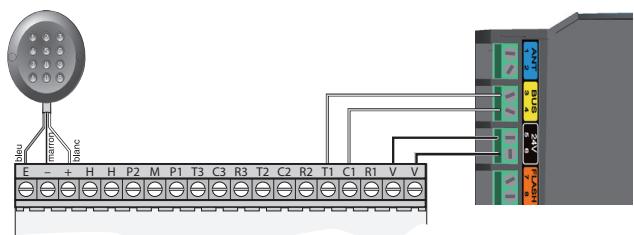

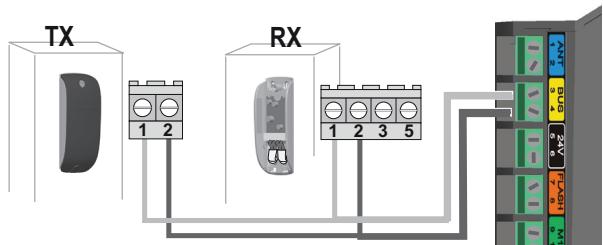

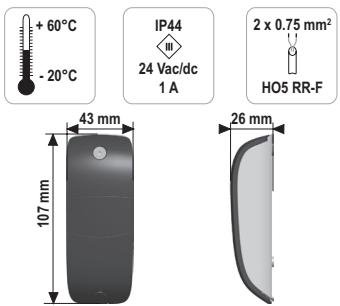

Câblage des accessoires 36

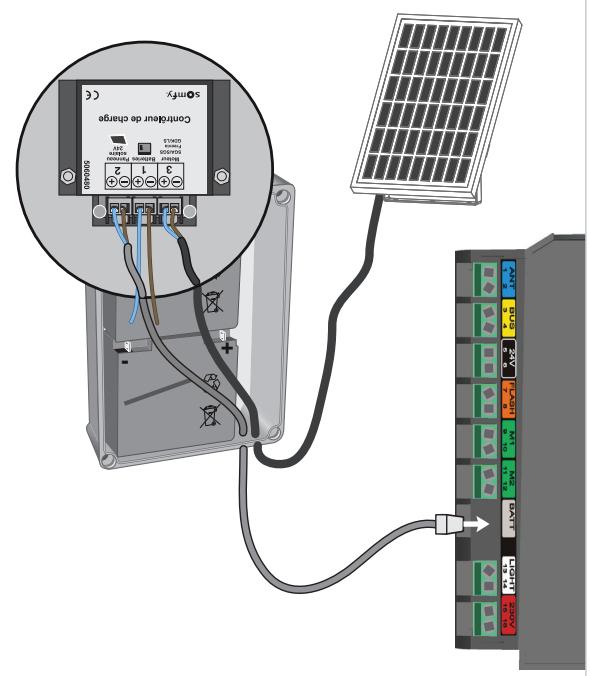

Solaire 40

Aide au dépannage 41

Diagnostic. 42
Assistance 42

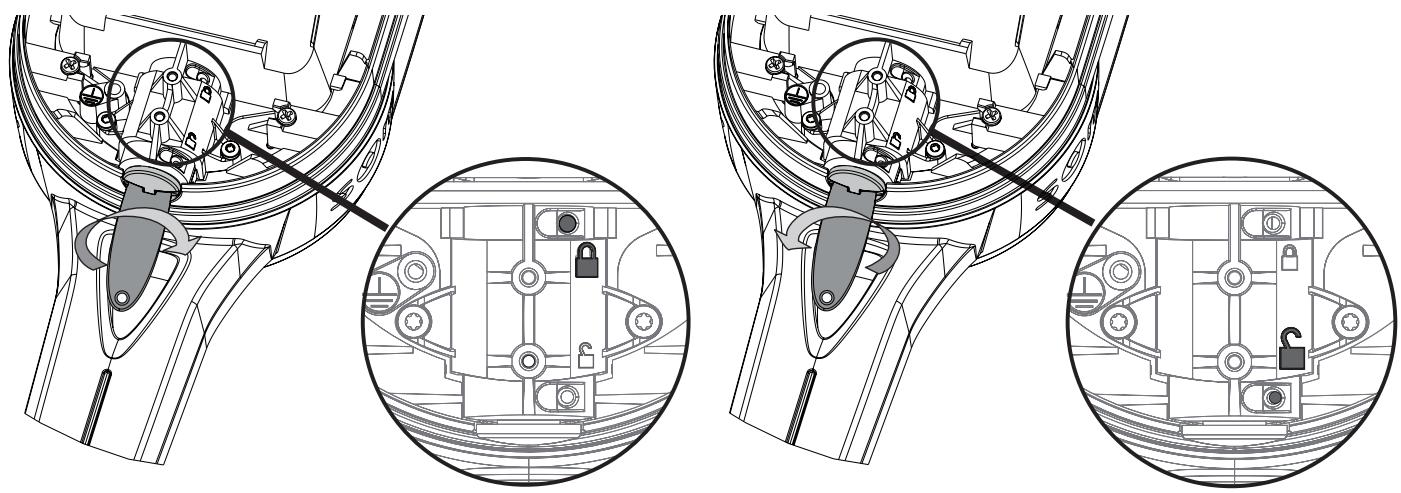

Déverrouille / verrouille les moteurs 43
Changez la pile de la telecommande 43

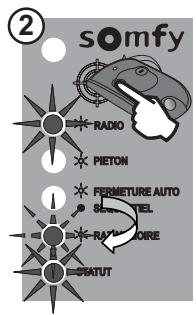

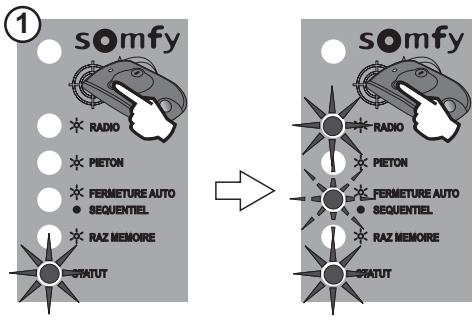

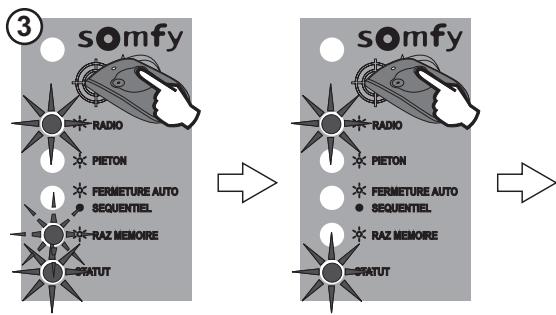

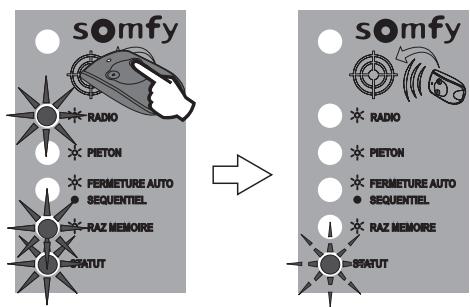

Effacez les réglages 44

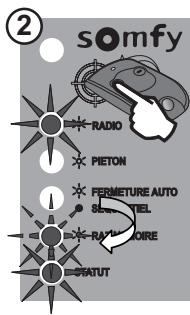

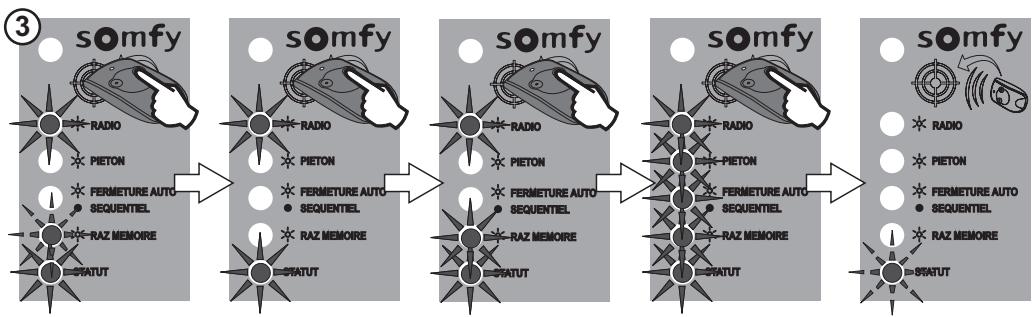

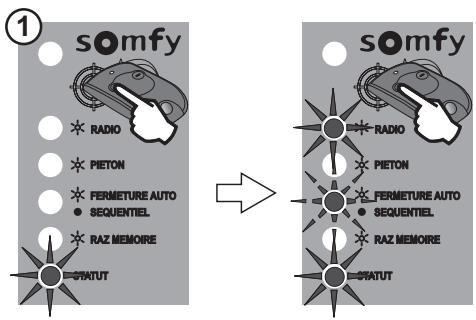

Effacez les réglages et les télécommandes 44

Recyclage de votre produit Somfy 44

INFORMATIONS GÉNÉRALES

Bienvenue 6

Quist Somfy ? 6
Assistance 6

Consignes de sécurité 6

Description du produit 7

Domaine d'application 7
Composition du kit. 7
8
Dimensions et poids maximum des vantaux 8
Encombrement des moteurs 8

Vue générale de votre installation 9

Outillage et visserie nécessaires 10

Outils 10
Visserie 10

Points à vérifier avant l'installation 11

Portal 11
Renforts 11
Butées de fermeture 11
Serrure mecanique 11
Pilliers 11

Pré-équipement électrique 12

Bienvenue

Nous vous remercions d'avoir choisi un équipement Somfy. Ce matériel a été conçu, fabriqué et distribué par Somfy selon une organisation qualité conforme à la norme ISO 9001.

Qui est Somfy ? Somfy développement, produit et commercialise des automatismes pour les ouvertures et les fermetures de la maison. Centrales d'alarme, automatismes pour stores, volets, garages et portails, tous les produits Somfy répondent à vos attentes de sécurité, comfort et gain de temps au quotidien.

Chez Somfy, la recherche de la qualité est un processus d'amélioration permanent. C'est sur la fiabilité de ses produits que s'est construite la renommée de Somfy, synonyme d'innovation et de maîtrise technologique dans le monde entier.

Ce produit répond strictement aux dispositions et specifications essentielles de sécurité imposées par la directive selon la norme de référence EN 60335-2-103 Juillet 2004.

Assistance

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l'approche de Somfy.

Pour tout renseignement concernant lechioix, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.

Info Somfy Grand Public 6 jours / 7 :

N°Azur 0810 12 12 37* *Prix d'un appel local depuis un poste fixe

Internet : www.somfy.fr

Consignes de sécurité

Avant de procéder à l'installation de votre produit, il est impératif de dire attentivement l'ensemble de cette notice. Suivez précisément chacune des instructions données et conservez cette notice aussi longtemps que durera votre produit.En case de non respect de ces consignes d'installation, de graves dommages corporels ou matériels risqueraient de survenir. Somfy nepourrait en être tenu responsable.Ce produit est exclusivement réservé à une installation sur un portail.Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles oumentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémidaired'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.Ne pas laisser les enfants jouer avec les dispositifs de commandes fixes.Mettre les dispositifs de télécommande hors de portée des enfants.Si vous utilisez un interrupteur sans verrouillage***, assurez-vous que les autres personnes sont tenues à distance.Vérifiez féquèment l'installation pour déceler tout mauvais équilibrage du portail ou tout signe d'usure. Ne pas utiliser l' apparéil si uneréparation ou un réglage est nécessaireDéconnectez l' apparéil de l'alimentation pendant les opérations de nettoyage ou d'autres opérations de maintenance, si l' apparéil estcommandé automatiquement.Avant d'installer la motorisation, vérifiez que la partie entraînée est en bon état mécanique, qu'elle est correctement équilibrée et qu'elles'ouvre et se ferme correctement.S'assurer que les zones dangereuses (écrasement, cisaillement, co倾向ent) entre la partie entraînée et les parties fixes environnantesdues au mouvement d'ouverture de la partie entraînée sont évitées.Garder à vue votre portail pendant le mouvement.Tout interrupteur sans verrouillage*** doit être situé en vue directe de la partie entraînée, mais éloigné des parties mobiles. Sauf s'ilfonctionne avec une clé, il doit être installé à une hauteur minimale de 1,5 m et ne pas être accessible au public.Préserver une zone de dégagement de 500 mm à l'arrête de chaque vantage lorsque le portail est complètement ouvert.Les cellules sont obligatoires pour un fonctionnement en mode automatique et pour une ouverte sur zone publique.*** (Example: interphone, contact à clé, clavier à code...)

■ Domaine d'application

Ce produit est destiné à la motorisation d'un portail battant pour une maison individuelle.

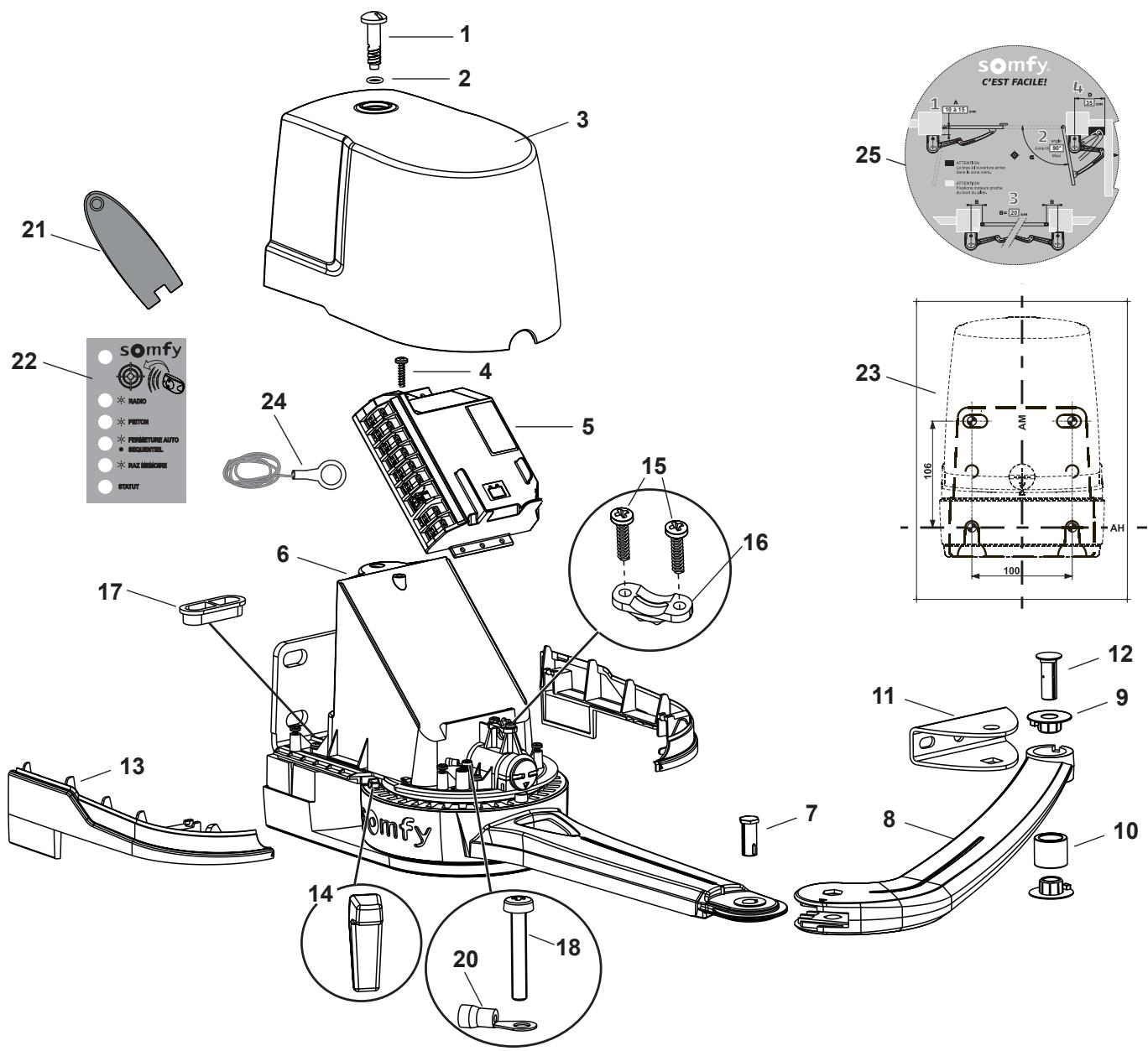

Composition du kit

Rep.	Désignation	Quantité	Rep.	Désignation	Quantité
1	Vis capot	2	14	Butée d'ouverture interne	2
2	Joint torique 9x2	2	15	Vis serre-câble D4x20	2
3	Capot	2	16	Serre câble	1
4	Vis boîtier électronique	1	17	Passe câble	2
5	Boîtier électronique	1	18	Vis connexion terre M4x25	1
6	Bloc moteur	2	19	Rondelle dentelée diamètre 4 (non utilisée)	1
7	Axe court bras moteur	2	20	Cosse ronde isolée D4	1
8	Brasvantail	2	21	Clé de déverrouillage	2
9	Bague brasvantail	4	22	Etiquette boîtier électronique	2
10	BagueSouple	2	23	Gabarit de pose à découvert (rabats du pack)	2
11	Patte de fixationvantail	2	24	Fil de masse du moteur	1
12	Axe long brasvantail	2	25	Disque pour relevé des cotes	1
13	Cache-butée	4

- Caractéristiques techniques

Alimentation	230 V-50Hz / 24V (en solaire)
Type de moteur	24 V
Puisance du moteur	120 W
Puisance maxi consommée(avec éclairage de zone)	600 W
Consommation en veille	4,5 W
Fréquence maximum de manoeuvres par jour	20 cycles / jour10 cycles / jour en solaire
Temps d'ouverture*	10 s à 90°
Détection d'obstacle automatique	Conforme à la norme EN 12 453
Température de fonctionnement	-20°C à +60°C
Protection thermique	Oui
Indice de protection	IP 44
Récepteur radio intégré	Oui
Télécommandes :
- Fréquence radio	433,42 MHz
- Portée en champ d'utilité	~ 30 m
- Quantité mémorable	16
Connections possibles :
- Sortie pour feu orange	Clignotante, 24 V, 10 W
- Sortie éclairage	500 W maxi en 230 V
- Sortie alimentation accessoires	24 Vdc / 15 W maxi
- Entrée pour batterie de secours	Oui
- Entrée pour cellules photo-électriques	Oui
- Entrée de commande de type contact sec	Oui, uniquement en 230 V

• Pour un portail de 50 kg, auto-apprentissage de la vitesse du portail en fonction de son poids.

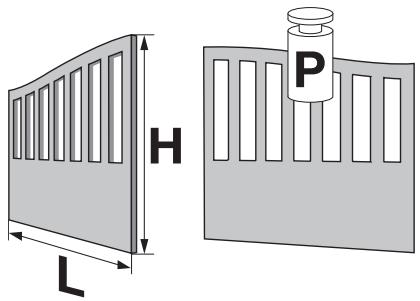

Dimensions et poids maximum des vantages

Poids maxi. parvantail (P)	200 kg
Hauteur maxi. parvantail (H)	2 m
Largeur mini. parvantail (L)	1 m 20
Largeur maxi. parvantail (L)	2 m

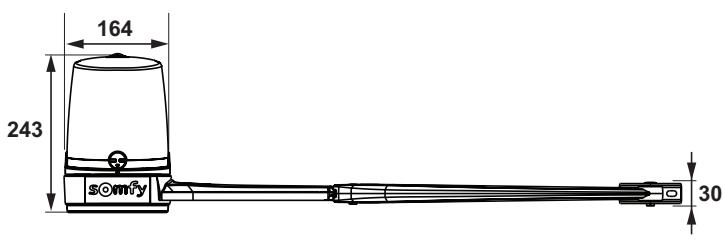

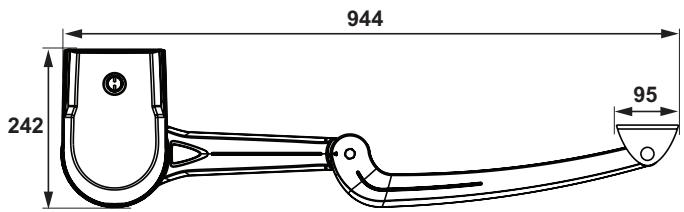

Encombrement des moteurs (en mm)

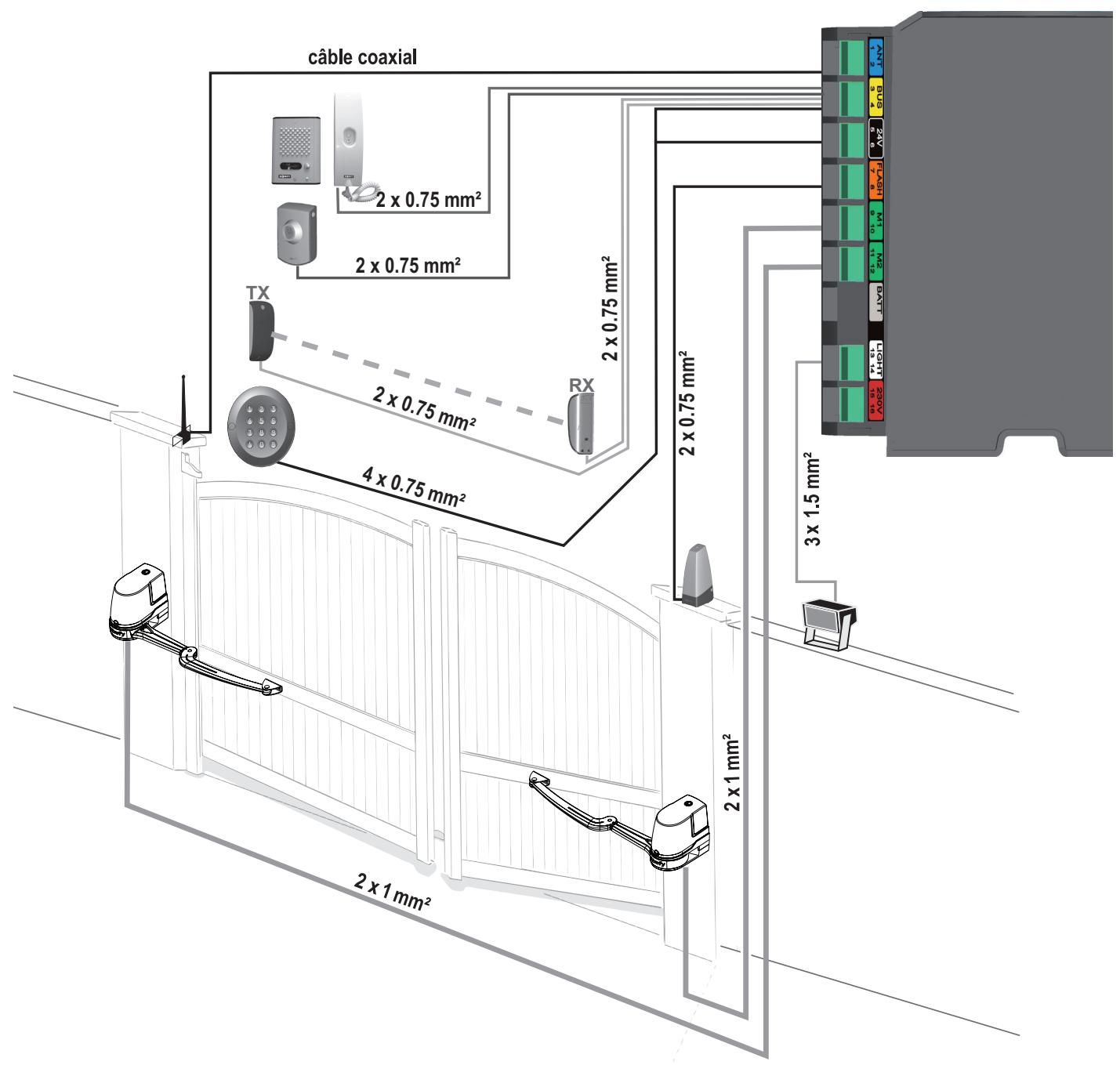

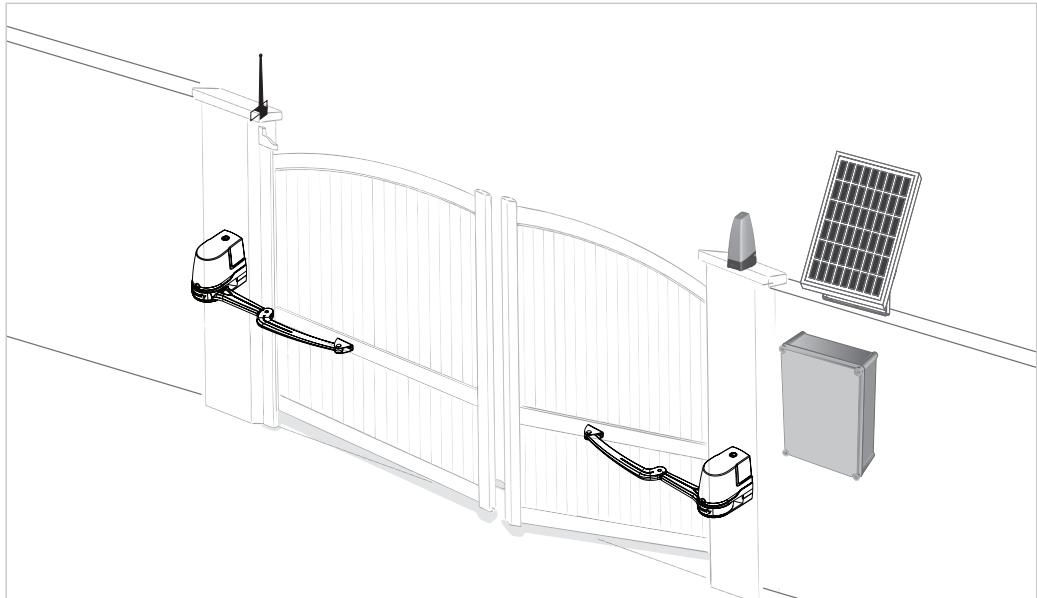

Vue générale de votre installation

Outils et visserie nécessaires

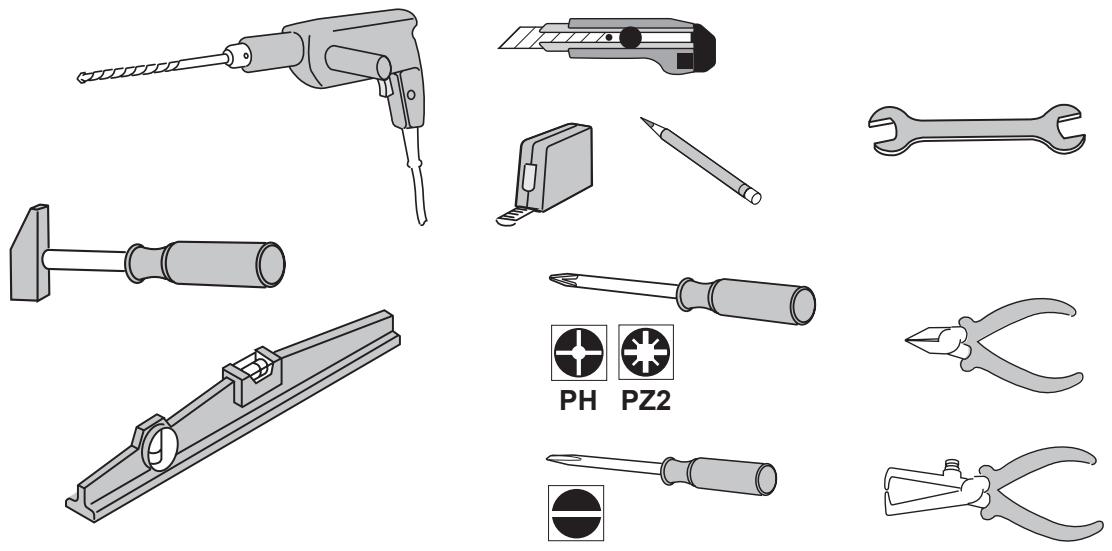

- Outils

Visserie

Les éléments de visserie ne sont pas fournis avec le produit.

Utilize des éléments de visserie adaptés au support de fixation des moteurs.

Voici les éléments nécessaires pour réaliser l'installation :

Désignation		Quantité
Pour la fixation des moteurs au pilier/mur
→	Visserie adaptée au matériel du pilier/mur (vis, goujons, scellements chimiques, ...) : - diamètre : 8 à 10 mm - tête hexagonale	12
	Rondelles : - diamètre intérieur : 8 à 10 mm - diamètre extérieur : 16 à 20 mm	12
Pour la fixation des moteurs aux vantaux
	Visserie adaptée au matériel du renfort des vantaux : - diamètre : 6 à 8 mm - longueur adaptée à l'épaisseur du renfort	4
	Rondelles : - diamètre intérieur : 6 à 8 mm - diamètre extérieur : 16 à 20 mm	4

Points à vérifier avant l'installation

■ Portail

Votre portail :

• est en bon état,
  -estrobuste,
• s'ouvre vers l'intérieur de votre propriété,
• s'ouvre et se ferme normalement sans forcer,
  -este horizontal pendant toute sa course.

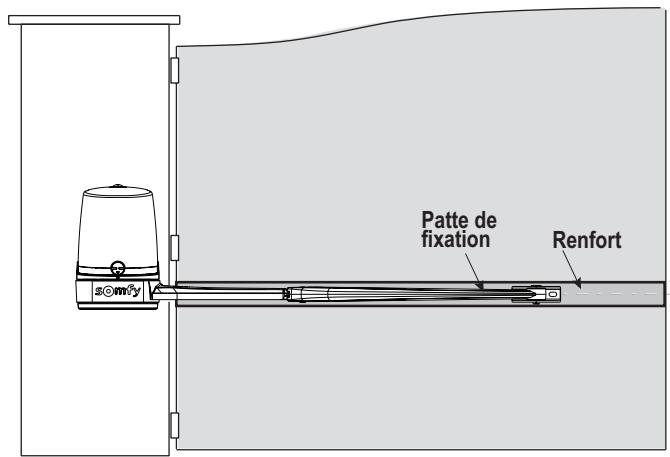

■ Renforts

Les bras des moteurs doivent être fixées sur les renforts horizontally des vantaux.

Ces renforts doivent idealement être à 1/3 de la hauteur du portail.

En l'absence de renforts, prévoyez des contre-plaques en métal d'environ 4 mm dépaissur.

Butées de fermeture

Des butées fixées solidement au sol doivent arrêté la course des vantaux en fermetre.

Les butées d'ouverture sont intégrées au moteur (voir page 24).

Serrure mécanique

Si votre portail est équipé d'une serrure mécanique, vous nezvez l'enlever.

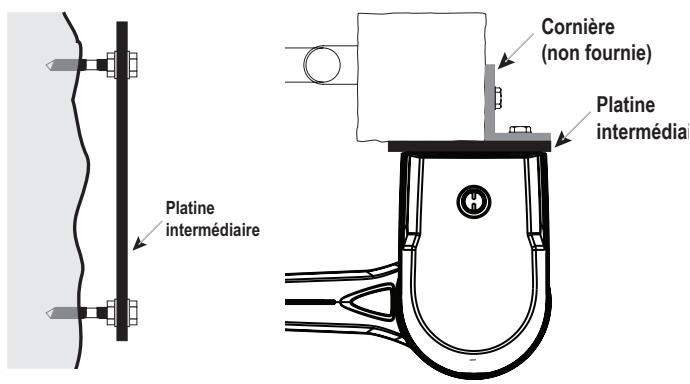

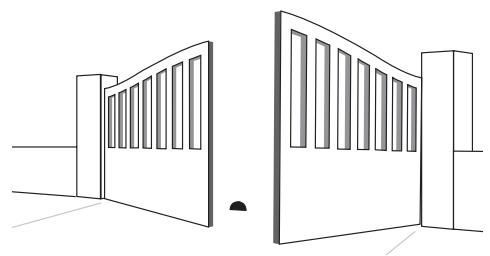

Pillers

L'utilisation d'une platine support intermédiaire (réf. 2400485) est nécessaire :

• si les piliers représentent un faux aplomb ou une surface non plane,
• lorsque les points de fixation du moteur ne portent pas entièrement sur le pilier ou sont proches de l'angle du pilier.

Pré-équipement électrique

1. Arrivée alimentation secteur 230V (pas nécessaire en cas d'alimentation solaire)

Aménagez une arrivée électricque 230 V à l'un des piliers et au plus pres de l'emplacement du moteur.

Utilisez un cable 3 × 1,5 ~mm^2 .

La ligne électrique doit être :

• Exclusivement réservée à la motorisation.
• Dotée d'une protection : - par fusible ou disjoncteur calibre 10 A,
• par un dispositif de type différentiel (30 mA).
• Installée selon les normes de sécurité électrique en vigueur dans les pays utilisateurs.

Un moyen de déconnexion omnipolaire de l'alimentation doit être prévu :

• soit par un cable d'alimentation muni d'une fiche de prise de courant,
• soit par un interrupteur assurant une distance de séparation des contacts d'au moins 3 mm sur chaque pôle (voir norme EN 60335-1).

L'installation d'un parafoudre est conseillée (de tension résiduelle d'un maximum de 2kV ).

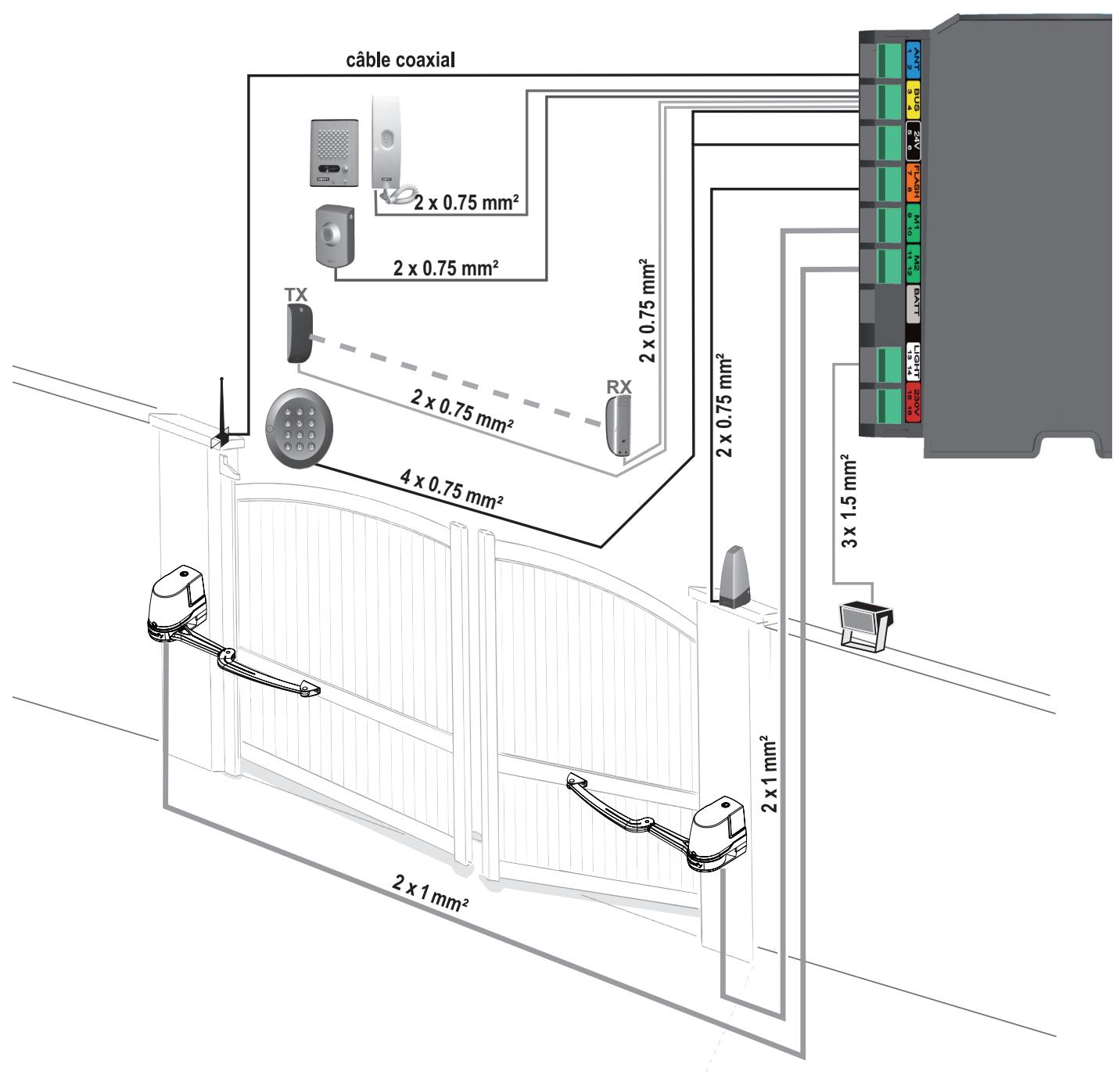

2. Liaison entre les deux moteurs

Reliez les piliers entre eux par un cable 2× 1mm^2

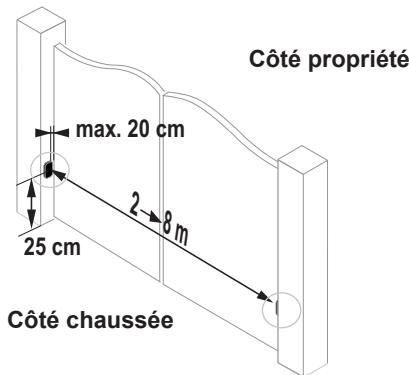

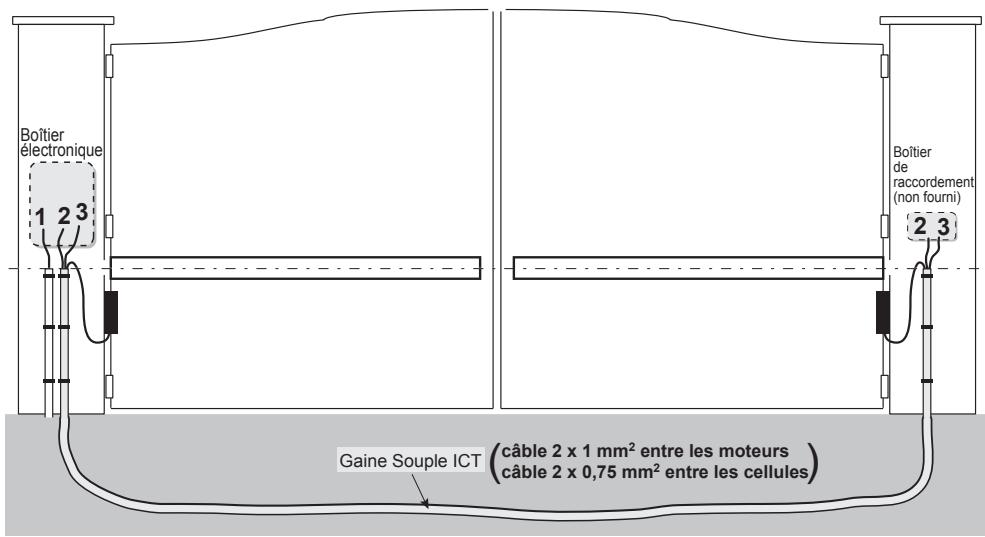

3. Liaison des cellules

Les cellules sont obligatoires pour un fonctionnement en mode automatique et pour une ouverture sur zone publique.

• Reliez les piliers entre eux par un cable 2× 0,75mm^2
• Le cable doit arriver sous les cellules.

Arrivée du secteur: 3 × 1,5 ~mm^2

Liaison entre les 2 moteurs: 2 × 1 ~mm^2

Liaison des cellules: 2 × 0.75 mm^2

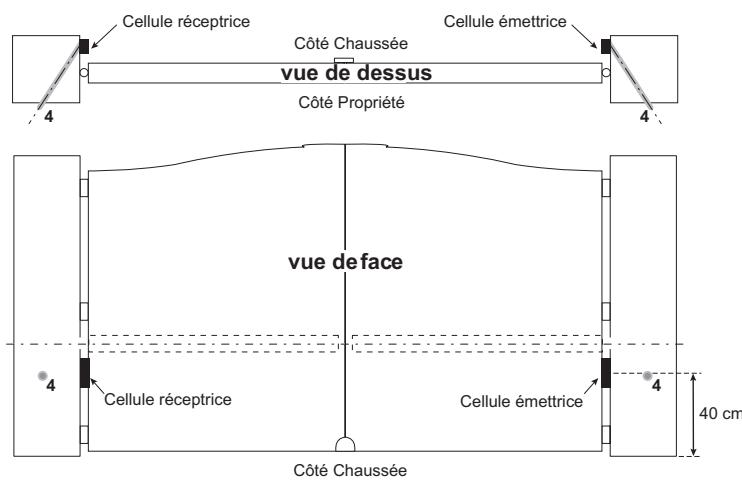

Passage des câbles :

• Si vous prévoyez d'enterrer les câbles, utilisez une gaine de protection de diamètre suffisant pour passer le cable du moteur et les câbles des accessoires que vous poulez installer.
• Si vous ne pouvez réaliser de tranchée entre les piliers, utilisez un passé-câble qui supportera le passage des vehicules (réf. 2400484).
• Pour les câbles des cellules, faites passer une gaine en travers de chaque pilier.

Passage d'une gaine dans les piliers

INSTALLATION ET MISE EN SERVICE

1.Preparation des moteurs 15

Enlevez les capots 15

Sélectionnez les moteurs 15

2. Perçage des piliers 16

Relevez les cotes 16

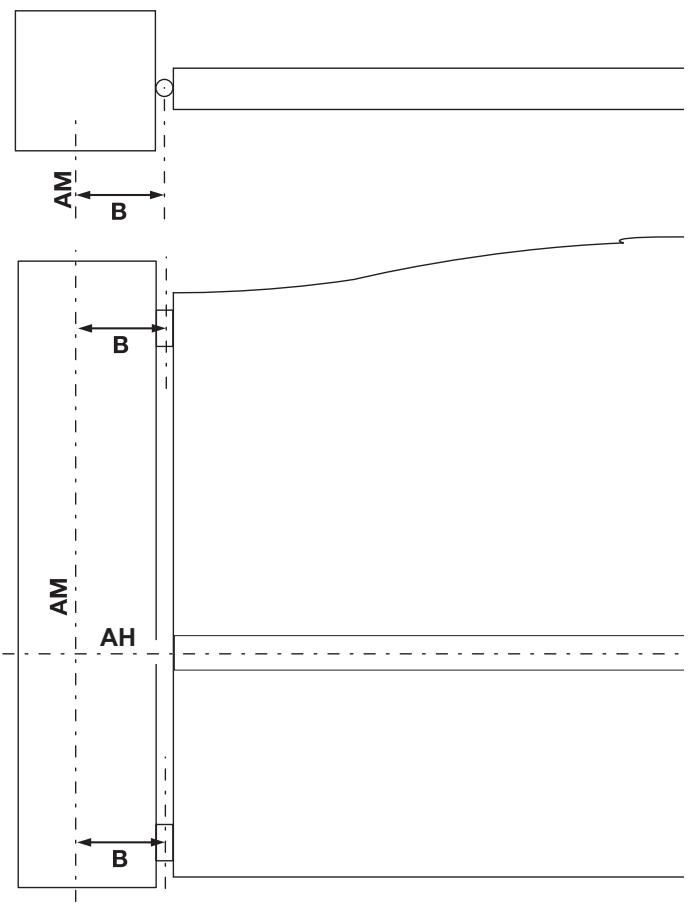

Tracez les axes AM et AH 17

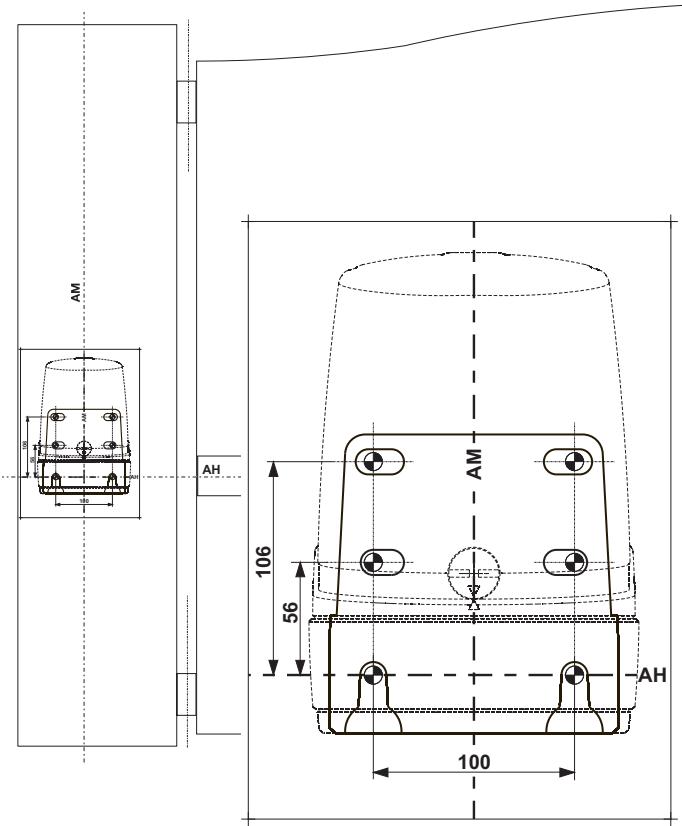

Percez les piliers 17

3. Pose des moteurs 18

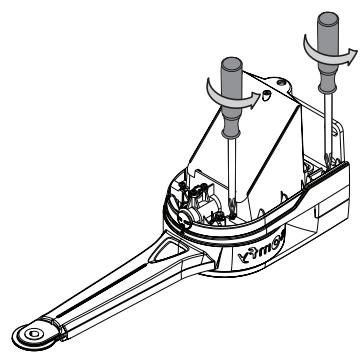

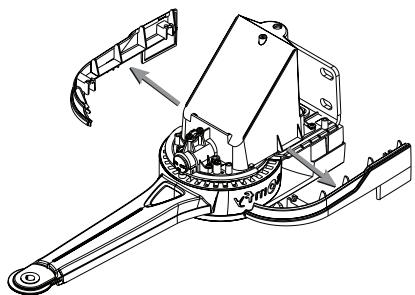

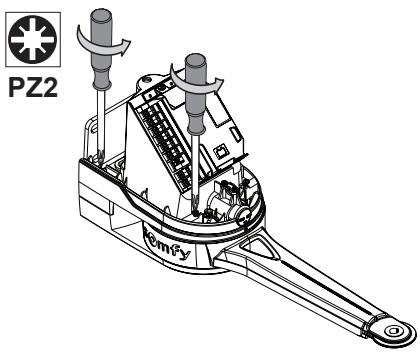

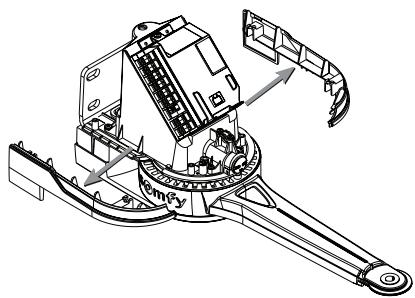

Otez les cache-butées 18

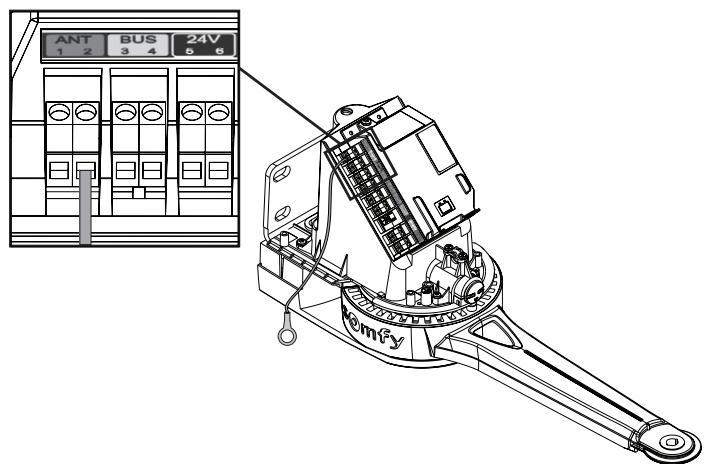

Raccordez fil de masse de l'electronique moteur 18

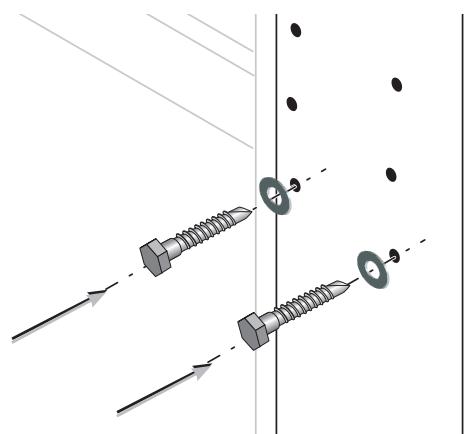

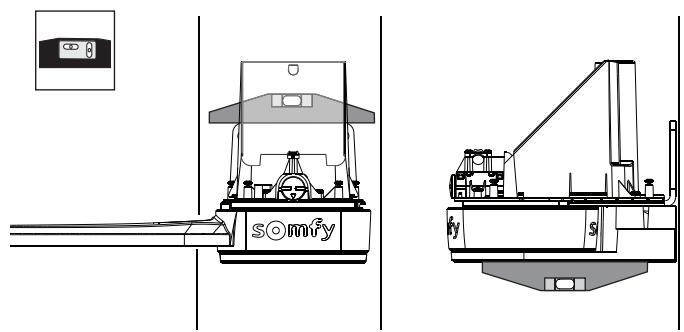

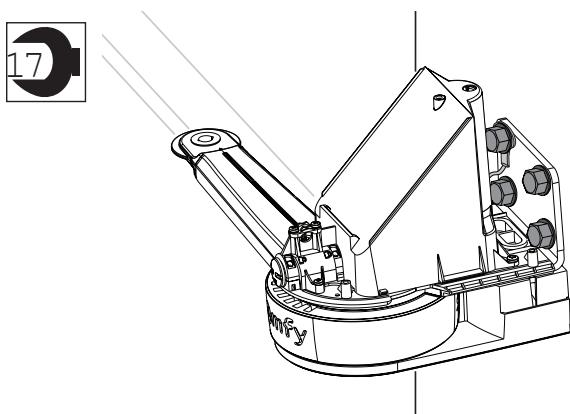

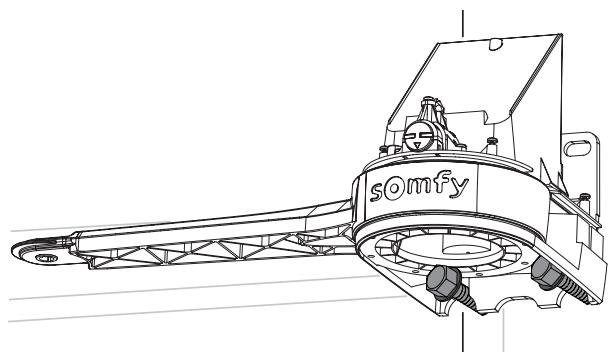

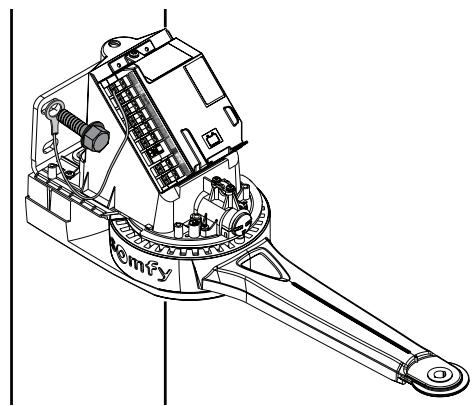

Fixez les moteurs aux piliers 18

4. Montage des bras 20

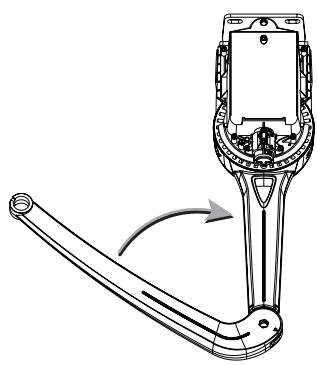

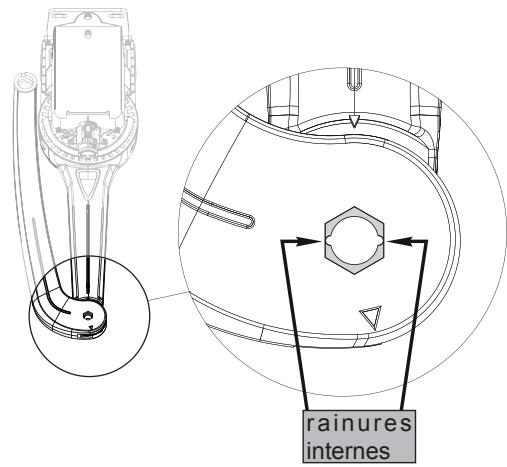

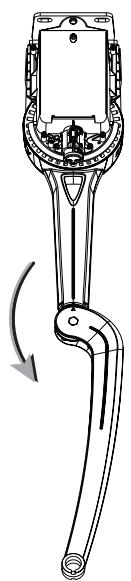

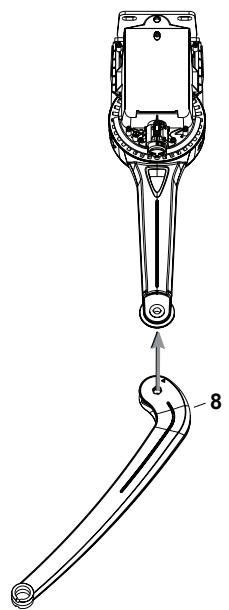

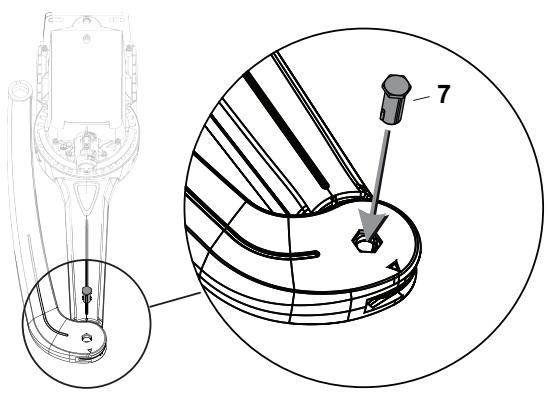

Assemblez le bras au moteur 20

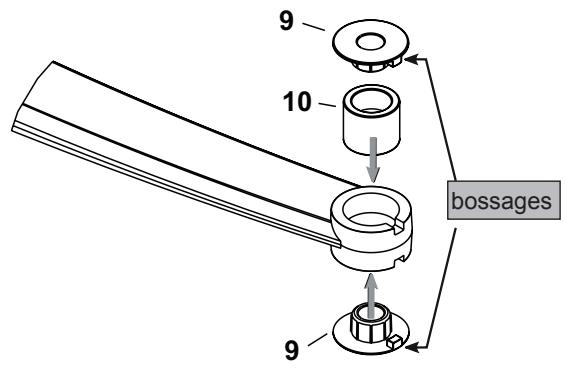

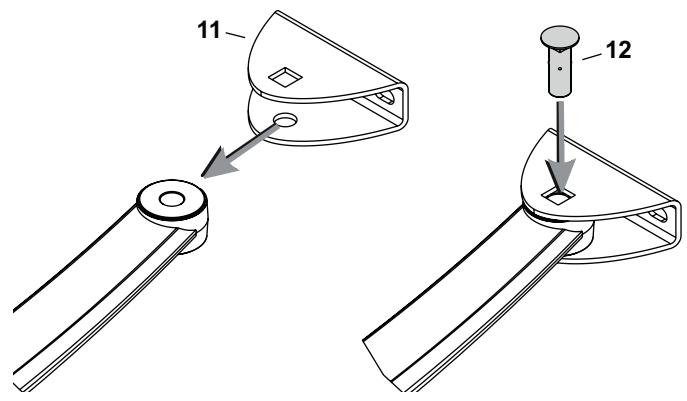

Montez la patte de fixationvantail 21

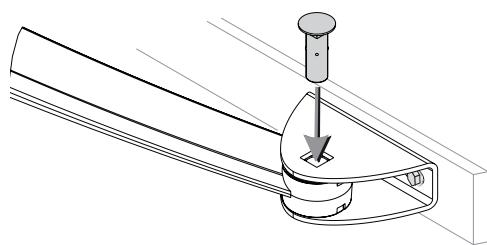

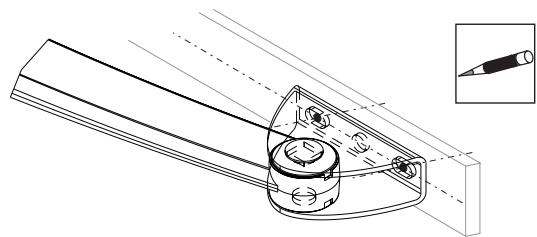

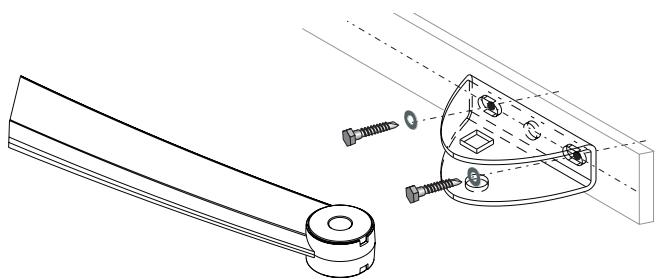

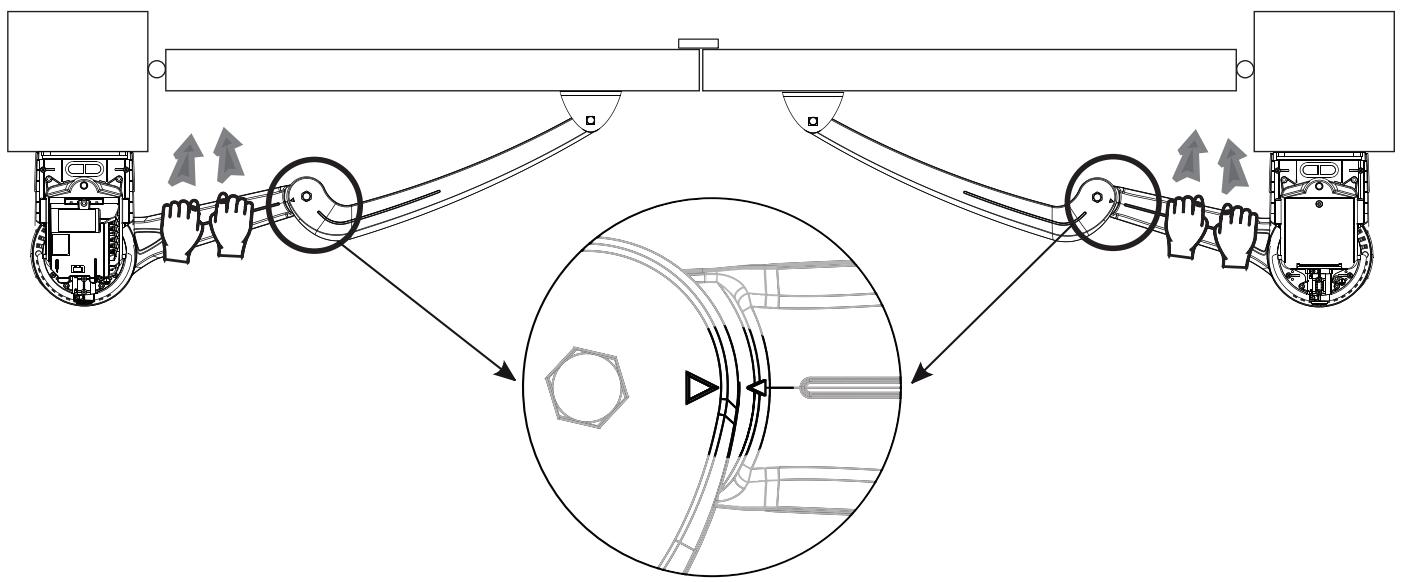

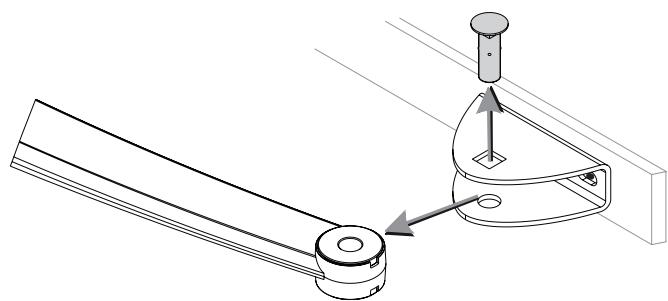

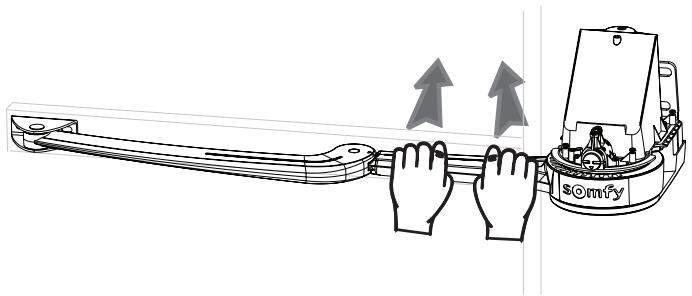

Fixez les bras aux vantaux 22

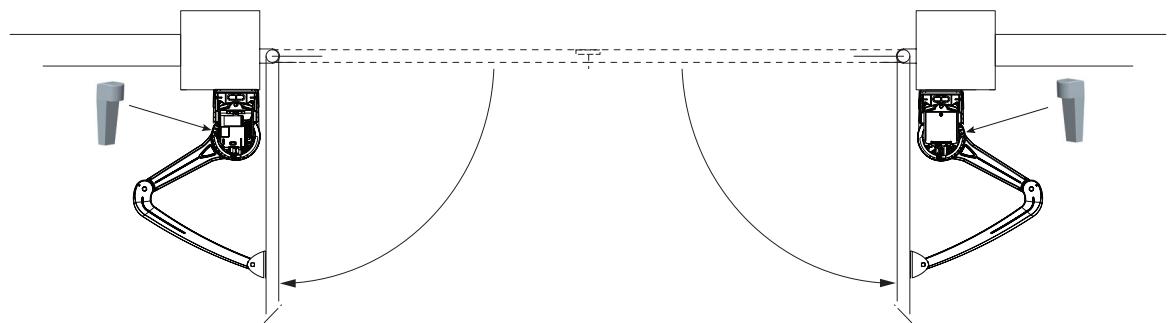

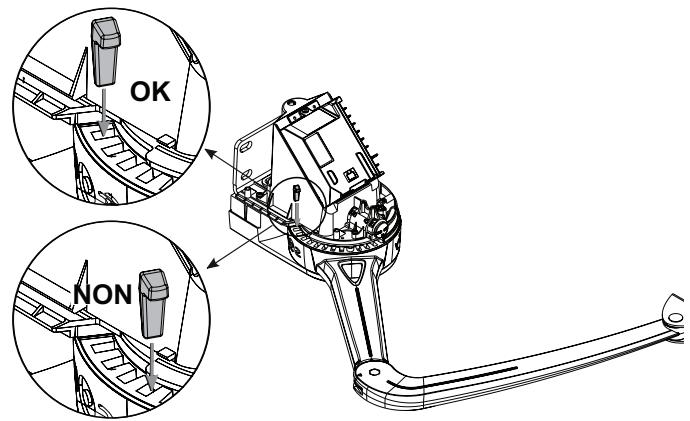

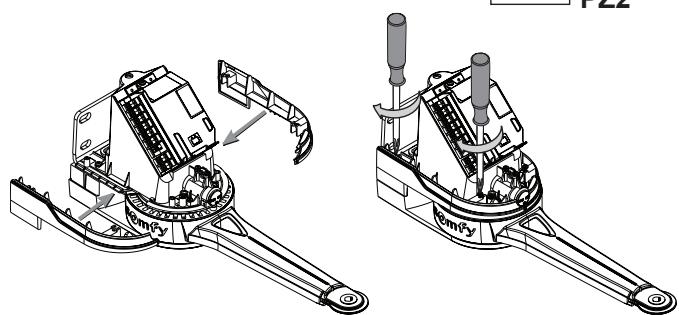

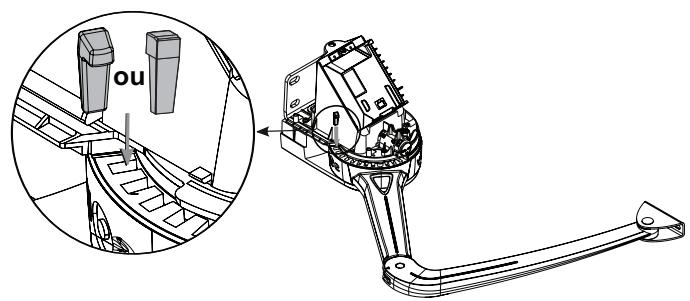

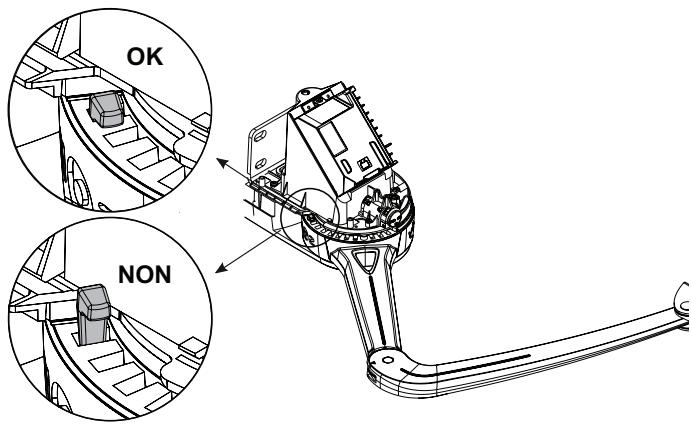

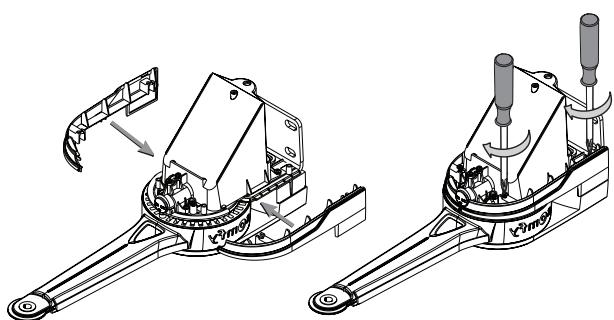

5.Mise en place des butées d'ouverture 24

6.Raccordement des moteurs 25

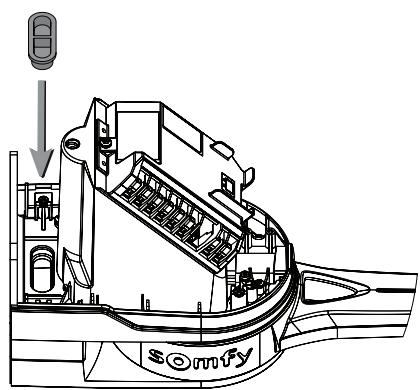

Installez les passec-cables 25

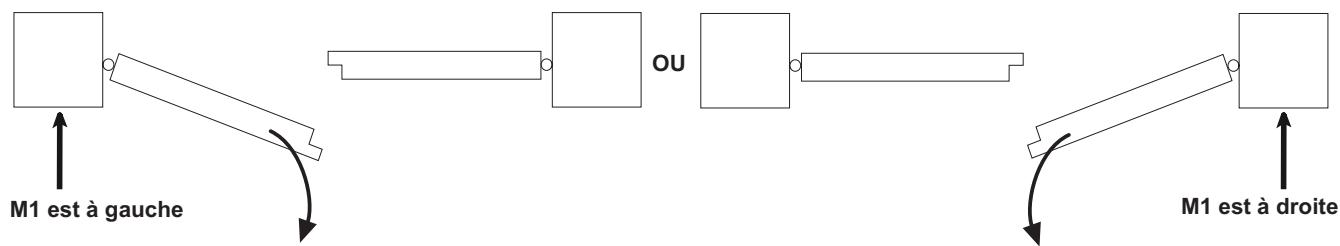

Connectez les moteurs 25

7. Raccordement à l'alimentation secteur 26

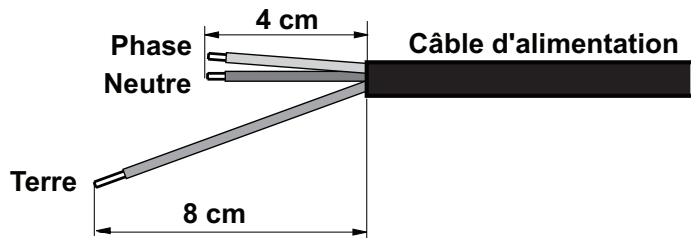

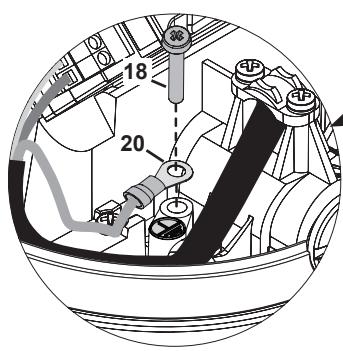

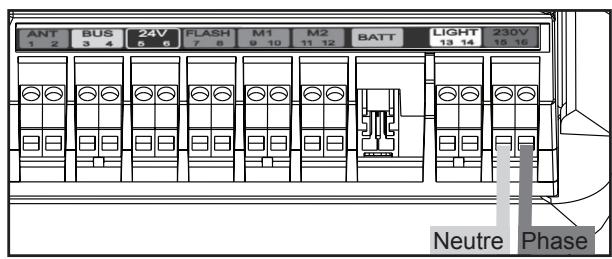

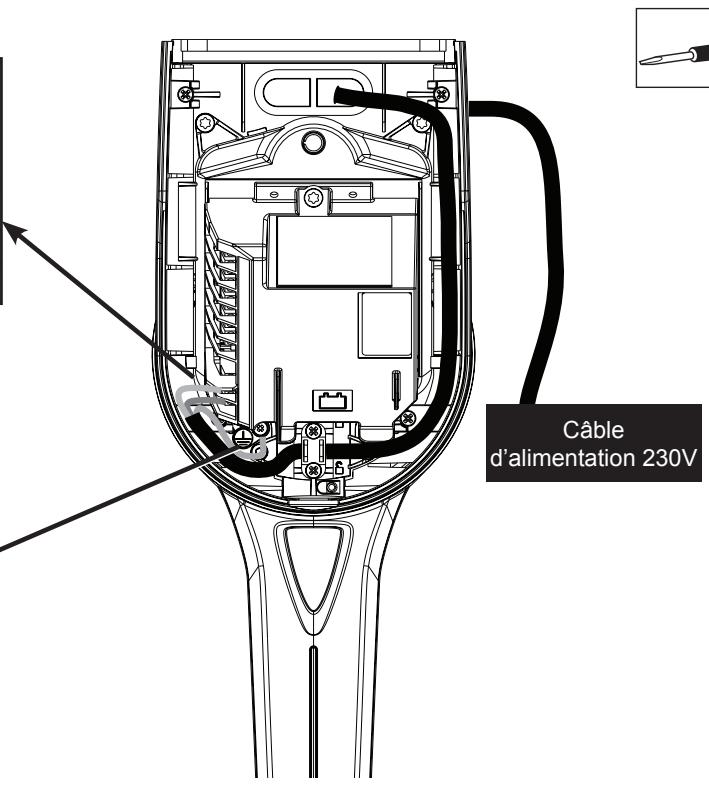

Raccordez le moteur à l'alimentation secteur 26

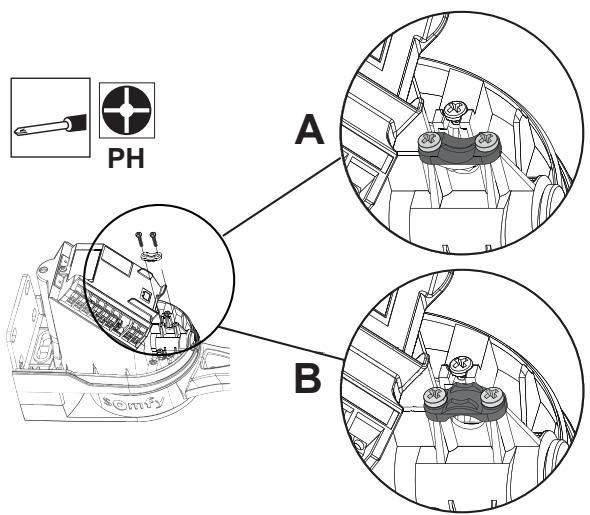

Montez le serre-cable 26

Autres raccordements 26

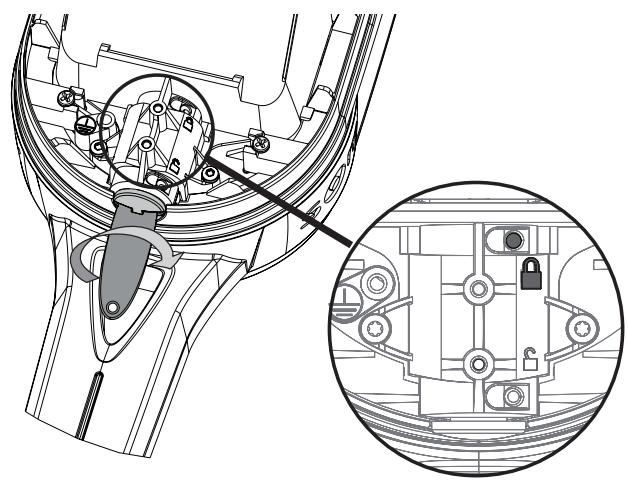

8. Verrouillage des moteurs 27

9. Mise en service rapide 28

Presentsation des telecommandes fournies 28

Collez l'etiquette du boitier électronique 28

Mettez l'installation sous tension 28

Vérifiez le sens d'ouverture des vantaux 28

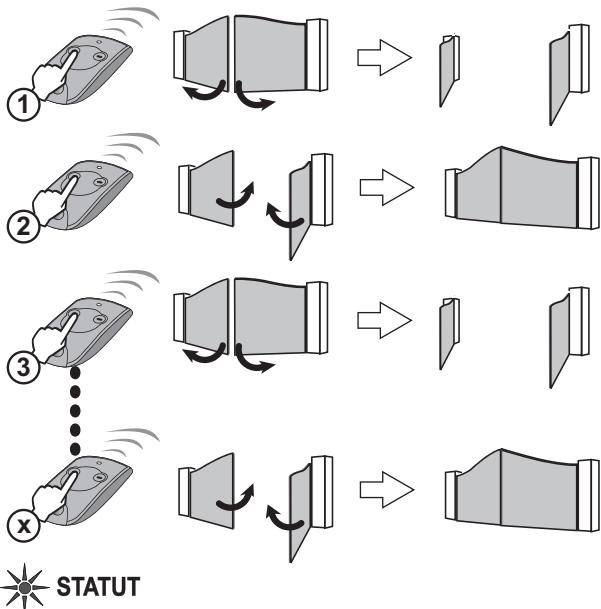

Lancez l'apprentissage de la course des vantaux 28

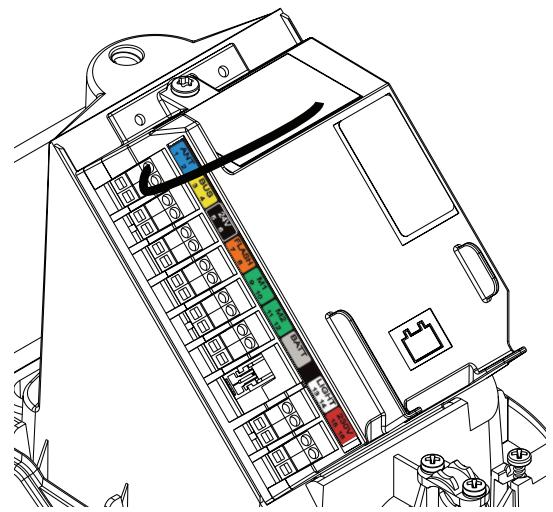

Vérifiez la position de l'antenne 29

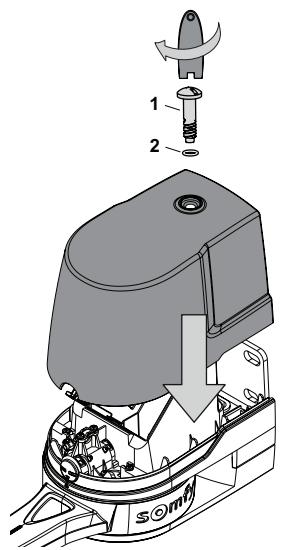

Montez les capots des moteurs 29

Consignes de sécurité

Les consignes de sécurité sont à respecter pendant toute l'installation :

• Enlevez vos bijoux (bracelet, chaîne ou autres) lors de l'installation.
• Pour les opérations de perçage et de soudure, portez des lunettes spéciales et les protections dééquates.
  Utilisez les outils appropriés, spécifiés page 10.
• Manipulez avec précaution le système de motorisation pour éviter tout risque de blessure.
• Ne vous raccordez pas à une source d'alimentation (secteur, batterie ou solaire) avant d'avoir terminé le processus de montage.
• N'utilisez enaucun cas un nettoyage au débit d'eau haute pression.

1 Préparation des moteurs

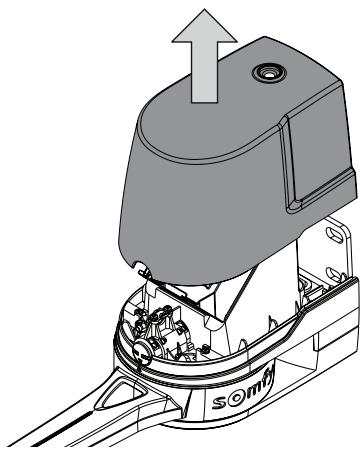

Enlevez les capots

Enlevez les capots des moteurs.

Retirez les deux calages en carton.

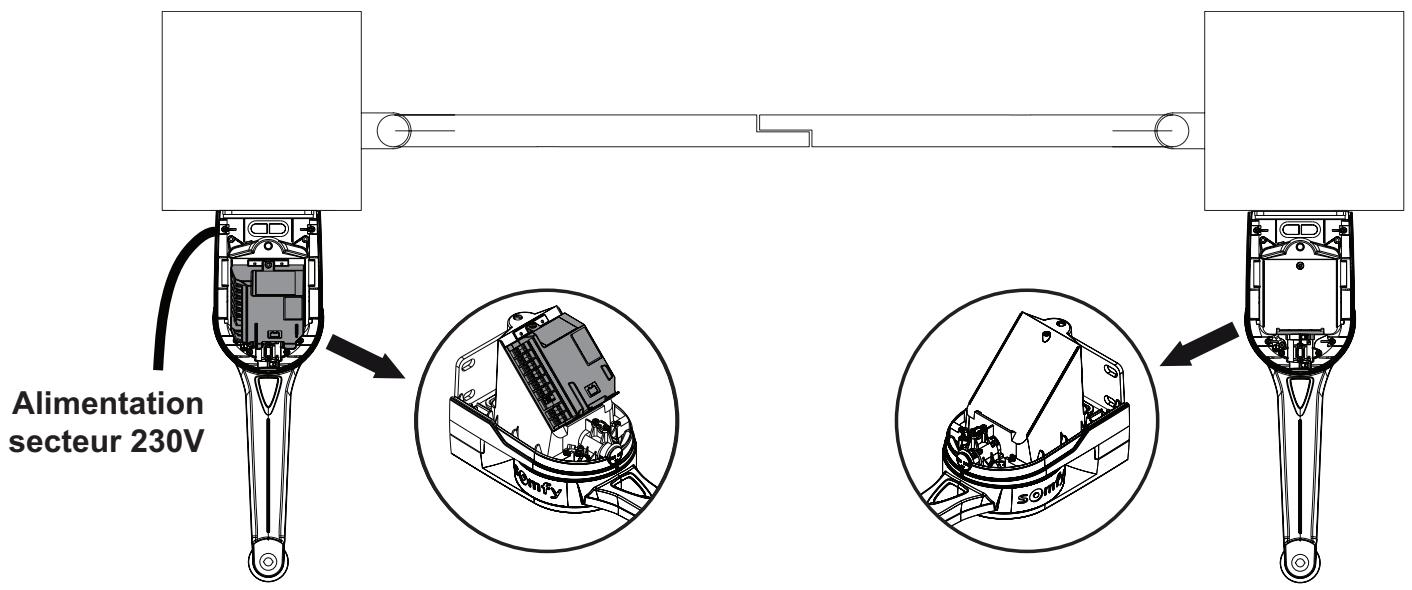

Sélectionnez les moteurs

Pour facilitier l'installation, le moteur équipé du boîtier électronique devra être monté sur le pilier où arrive l'alimentation secteur 230 V.

2 Perçage des piliers

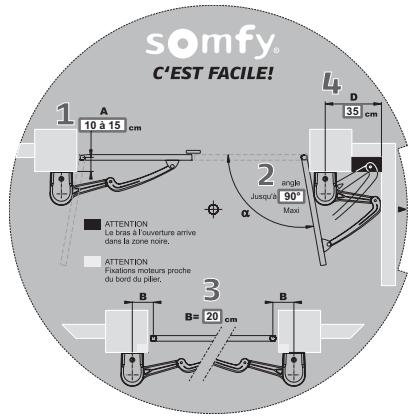

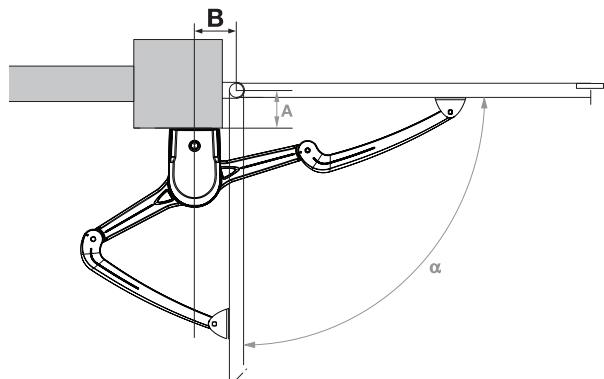

Relevez les cotes

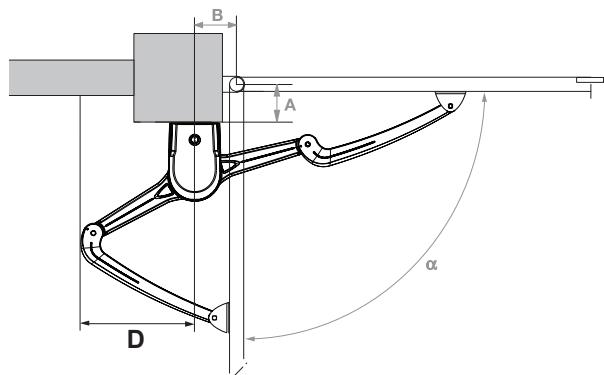

Relevez les cotes en utilisant le disque (25) pour déterminer la position des moteurs sur les piliers.

Nota: Pour ces mesures, les vantaux et leurs gonds sont considérés dans le même axe.

Si les gonds sont décalés par rapport aux vantaux , l'angle d'ouverture maximum des vantaux sera inférieur aux valeurs indiquées.

1 Mesurez la cote A.

Si la cote A est négative, le gond duvantail se trouve devant le pilier. Ajoutez une cale de sorte que le fond du moteur se trouve dans l'axe du gond duvantail et que A = 0cm .

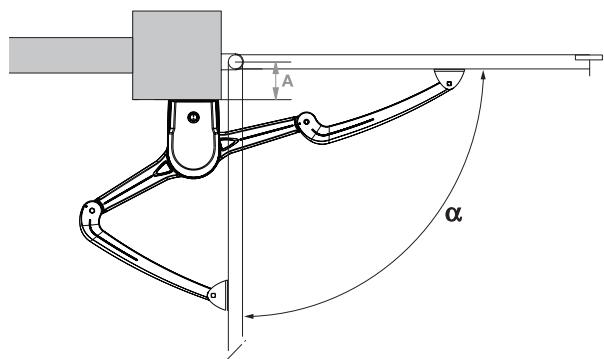

2 Obtenez l'angle d'ouverture maximum.

Ex: l'angle d'ouverture maximum sera de 90^

3Determine la cote B.

Ex: la cote B sera de 20 cm.

Si la cote B obtenue est inférieure à 14 cm, nous vous conseillons d'utiliser une cornière et une platine support intermédiaire (voir page 11).

4 Vérifiez la cote D.

Ex:la cote D sera de 35 cm

Vérifiez qu'aucun obstacle ne généra le mouvement du bras dans cette zone.

Tracez les axes AM et AH

Reportez la cote B et tracez un axe vertical AM sur les piliers.
2 Tracez l'axe horizontal AH sur le pilier à mi-hauteur du renfort.

Auto-controiè avant l'étape suivanteAvez-vous bien trace les axes AM et AH ?

Percez les piliers

Positionnez le gabarit (23) à l'intersection des axes AM et AH.
2 Percez 6 trous sur chaque pilier aux emplacements reperés sur le gabarit.

Le diamètre de perçage est à définir en fonction du diamètre de vis et du type de support de fixation (voir page 10).

Utilisez les 6 trouss pour fixer les moteurs.

3 Pose des moteurs

Otez les cache-butées

Enlevez les vis de chaque cachebutée.

2 Retirez les 2 cache-butées sur chaque moteur.

Raccordez le fil de masse de l'électronique moteur

Raccordez le fil de masse (24) sur la borne 2 de l'electronique du moteur.

Fixez les moteurs aux piliers

1 Placez une vis et une rondelle, sans les visser complètement, dans les trous du bas.

Utilisez des vis adaptées au type de support (voir page 10).

2 Posez le moteur sur les vis du bas.

Enfilez la cosse du fil de masse (24) sur la vis de fixation du moteur (en haut à gauche).

4 Vérifiez le niveau des moteurs.

Fixez les moteurs avec les rondelles et les vis dans les trou. du milieu et ceux du haut. Vissez les vis du bas.

Auto-controiè avant l'étape suivante

Avez-vous vérifié la parfaite horizontalité du moteur ?

Avez-vous vérifié que les moteurs sont correctement fixés aux piliers ?

4

Montage des bras

Assemblez le bras au moteur

1 Engagez le bras (8) dans le bras moteur.

2 Repliez le bras (8) de sorte que les rainures internes soient alignées.

3 Emmanchez l'axe court (7). La tete hexagonale doit etre complètement engagée dans le bras.

4 Dépliez entièrement le bras.

Montez la patte de fixationvantail

1 Engagez la bague couple (10) dans le bras.
2 Enclenchez les couvercles (9) de chaque côté du bras en veillant que leurs bossages soient parfaitement engagées dans les rainures du bras.

3 Montez la patte de fixation (11) sur le bras et enoncez l'axe long (12).

Fixez les bras aux vantaux

1 Fermez le portail. Il doit etre en contact avec la butee de fermeture au sol.
2 Plaquez la patte de fixation des bras contre le renfort des vantaux.

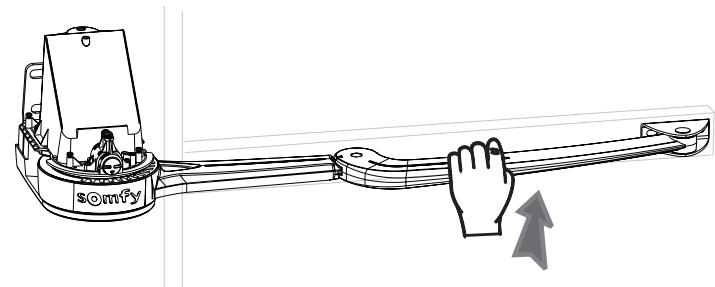

3 Poussez sur les bras, au niveau du bras moteur. Les bras doivent etre complètement dépliés.

Pour assurer une bonne fermeture de votre portail en cas de vent ou d'effort extérieur, poussez bien sur le bras et sur le portail :

• le bras doit être complètement déplié,
• la patte de fixation doit être plaquée contre le renfort,
• les flèches gravées au niveau de l'articulation doivent être face à face.

Auto-controiè avant l'étape suivante

Avez-vous plaqué la patte de fixation de chaque bras contre le renfort des vantaux? Avez-vous bien poussé sur les bras et sur le portail ?

Avez-vous bien vérifié que les flèches de l'articulation sont face à face ?

4 Marquez les perçages sur le renfort du vantage au travers de la patte de fixation.

Maintenez une pression en fermeture sur le bras pendant le marquage de la patte de fixation.

5 Enlevez l'axe long (12) puis retirez le bras de la patte de fixation pour pouvoir la fixer plus facilement.

6 Percez les vantaux. Le diamètre de perçage est à définir en fonction du type de vis utilisées pour la fixation (voir page 10).

Fixez les pattes aux vantaux.

Utilissez des vis adaptées au type de support (voir page 10).

8 Ré-installé le bras dans la patte de fixation et remettez l'axe long (12).

5 Mise en place des butées d'ouverture

Butées d'ouverture

Les butées d'ouverture sont intégrées au moteur. Elles déliment la course du portail à l'ouverture.

L'installation des butées d'ouverture interne n'est pas obligatoire si votre installation est déjà équipée de butée d'ouverture.

Rappel : les butées de fermeture du portail sont fixées au sol pour délimiter la course du portail à la fermeture.

1 Ouvrez chaquevantail jusqu'à l'angle d'ouverture souhaite.

2 Placez la butée (14) dans l'encôche disponible la plus proche du pilier et côté opposé auvantail.

2 positions possibles pour affiner l'angle d'ouverture maximum.

Veillez a bien enforcer la butée dans l'encoche.

Auto-controiè avant l'étape suivante

Avez-vous mis en place une butée d'ouverture sur chaque moteur?

3 Replacez et revissez les cache-butées.

6 Raccordement des moteurs

- Installee les passé-câbles

Entaillez les passec-cables (17).

Montez un passage-cable sur chaque moteur.

Connectez les moteurs

Le moteur M1

1 actionne levantail qui s'ouvre en premier et se refere en dernier,

s'ouvre pour l'ouverture piétonne du portail.

1 Portail fermé, identifiez levantail qui devra s'ouvrir en premier. M1 actionne cevantail.

2 Connectez les moteurs comme indiquedans le tableau ci-dessous:

Si M1 est à gauche		Si M1 est à droité
branchez le fil ...	sur la borne ...	branchez le fil ...	sur la borne ...
marron de M1	9	bleu de M1	9
bleu de M1	10	marron de M1	10
bleu de M2	11	marron de M2	11
marron de M2	12	bleu de M2	12

Pour raccorder le moteur sans électronique au boîtier électronique, utilisez un domino, une barrette ou une boîte de dérivation que vous placerez dans le moteur avant de remettre le capot.

7

Raccordement à l'alimentation secteur

Raccordez le moteur à l'alimentation secteur

1 Sur un cable de type 3 × 1.5 ~mm^2 , préparez :

-1 fil de 8cm fil de terre
- 2 fils de 4cm phase et neutre

2 Raccordez la phase et le neutre sur les bornes 15 et 16 (étiquette rouge "230 V" de l'électronique)

3 Sertissez la cosse (20) sur le fil de terre (vert/jaune) et vissez la cosse avec la vis (18) sur la borne

Montez le serre-cable

Montez le serre-câble (16) avec les vis fournies (15) pour bloquer le câble de l'alimentation secteur.

Deux sens de montage sont possibles en fonction du cable utilisé:

• Montage A: cable de type 3 × 1,5 ~mm^2 ou 3 × 2,5 ~mm^2
• Montage B: cable de diamètre supérieur

Autres raccordements (optionnels)

• Cellules (voir page 37)
• Feu orange (voir page 38)
• Autres accessoires (voir pages 38 et 39)

8 Verrouillage des moteurs

1 Entrouvre le portail : les vantaux doivent être positionnés à mi-course.

2 Verrouillez les moteurs.

Avec la clé fournie, tournez le bouton jaune dans le sens des aiguilles d'une montre jusqu'à ce que la flèche du bouton jaune et la flèche de l'embase soient face à face.

Le fond de l'ouverture en face du symbole doit être jaune.

Nota : Il peut être nécessaire de bouger légèrement le bras pour faciliter le verrouillage.

Auto-controlle avant l'étape suivante Avez-vous verrouillé les deux moteurs ?

9 Mise en service rapide

Présentation des télécommandes

Les télécommandes livrées dans le kit (Keytis NS 2 RTS ou Keytis NS 4 RTS) sont déjà mémorisées.

La touche 1 © des télécommandes commande l'ouverture totale du portail.

Keytis NS 2

Keytis NS 4

Collez l'étiquette du boitier électronique

Collez l'étiquette (22) sur le boftier électronique (5) du moteur.

- Mettez l'installation sous tension

Avant de commencer la mise en service de votre installation, mettez l'installation sous tension.

Le voyant STATUT sur le boftier électronique clignote (2 impulsions) pour indiquer que les moteurs sont sous tension et en attente de réglage. Si le voyant STATUT reste étéint, voir page 42.

Vérifiez le sens d'ouverture des vantaux

1 Appuyez sur la touche 1 de la télécommande :

• si le portail s'ouvre, ne faites pas les étapes 2 à 8. Commencez l'apprentissage de la course des vantaux décrit ci-après.
• si le portail ne s'ouvre pas correctement, réalisez les étapes 2 à 8.

2 Coupe l'alimentation secteur.
3 Levantail qui démarre en premier (commandé par M1) part en fermetre.

Inversez les fils bleu et marron de M1 sur les bornes 9 et 10 du boitier électronique.
Levantail qui démarre en second (commandé par M2) part en fermeture.
Inversez les fils bleu et marron de M2 sur les bornes 11 et 12 du boîtier électronique.

4 Déverrouille les moteurs avec la clé fournie.
5 Entrouvre le portail.
6 Verrouillez les moteurs.
7 Remettez l'installation sous tension.
8 Vérifiez à nouveau le sens d'ouverture des vantaux :

• si le portail s'ouvre, vous pouvez commencer l'apprentissage de la course des vantaux décrit ci-après.
• si le portail ne s'ouvre pas correctement, recommence la procEDURE à l'étape 2.

Lancez l'apprentissage de la course des vantaux

L'électronique Somfy mémorise automatiquement :

• Les couples moteurs nécessaires à la commande des portails, en fonctionnement normal.
  Cette mémorisation permet par la suite de détecter tout effort anormal sur la motorisation.
• Les courses nécessaires pour l'ouverture et la fermetre totales des vantaux avec le repérage des butées.

Tenez-vous à distance normale du portail pendant l'apprentissage de la course des vantaux.

Appuyez sur la touche 1 de la télécommande pour lancer des mouvements COMPLETS d'ouverture/fermeture du portail.

Continuez à ouvrir/fermer le portail en appuyant sur la touche 1 de la télécommande jusqu'à ce que le voyant STATUT du boîtierlectronique s'allume fixe.

Les mouvements du portail ne doivent etre interrompus (ouverture /fermeture complete).

S'ils sont interrompus, l'apprentissage reprendra automatiquement à la prochaine ouverture commande.

Si levoyant STATUT clignote toujours après 2 cycles complets d'ouverture/fermeture, consultez l'aide au dépannage page 42.

STATUT

Vérifiez la position de l'antenne

Le bon positionnement de l'antenne est essentiel pour un fonctionnement optimal.

Ne recoupez jamais le fil d'antenne.

Montez les capots des moteurs

1 Placez les capots sur les moteurs.
2 Vissez les capots avec les vis (1) et les joints (2) fournies.

Le joint (2) doit être correctement mis en place sur la vis (1) pour assurer l'étanchéité des moteurs.

VOS MOTEURS SONT PRÊTS À FONCTIONNER

Par défaut, ils fonctionnent en mode séquentiel et en ouverture totale seule.

PERSONALISATION DE VOTRE INSTALLATION

Fonctionnement par défaut 32

Fonctionnement de votre portail en mode séquentiel et ouverture totale 32

Detection sur obstacle 32

Fermetre automatique 33

Précautions d'emploi 33

Activation du mode fermetre automatique 33

Désactivation du mode fermeture automatique 33

Fonctionnement de votre portail en mode fermetre automatique 33

ouverture piétonne 34

Activation de l'ouverture piétonne 34

Désactivation de l'ouverture piétonne 34

Fonctionnement de votre portail en ouverture piétonne 34

Ajout de télécommandes 35

Télécommandes 2 ou 4 touches 35

Télécommandes 3 touches 35

Câblage des accessoires 36

Plan de cablage général des accessoires 36

Cellules 37

Feu orange 38

Eclairage de zone 38

Batteries de secours 38

Contact à clé 38

Interphone 39

Clavier à code filaire 39

Antenne déportée 39

Solaire 40

Raccordement à l'alimentation solaire 40

Conseils pour l'utilisation 40

Fonctionnement par défaut

■ Fonctionnement de votre portail en mode séquentiel et ouverture totale

Les appuis successifs sur une meme touche de la telecommande entraint le fonctionnement suivant du portail : Ouverture, Stop, Fermetre, Stop, Ouverture ...

Ouverture totale par un appui sur la touche 1.

Arrêt en cours de mouvement par un nouvel appui sur la touche 1.

Fermeture par un nouvel appui sur la touche 1.

Détction sur obstacle

Si un obstacle est detecté (effort anormal sur la motorisation), le portail s'arrête.

Fermetre automatique

■ Précautions d'emploi

Pour l'utilisation de votre portail en mode automatique, la norme EN 12 453 exige l'installation d'un jeu de cellules photoélectriques (voir câblage page 37).

Somfy recomande l installation d'un feu orange (voir cablage page 38) et d'un eclairage de zone (voir cablage page 38).

■ Activation du mode fermeture automatique

Le mode automatique n'est activable que si un jeu de cellules photoelectriques est installé (voir câblage page 37).

La télécommande doit être posée sur le boîtier électronique pour acceder aux réglages.

Il est impossible d'acceder aux réglages avec une télécommande 3 touches.

Posez une télécommande 2 ou 4 touches mémorisée sur la cible.

Appuyez sur la touche 1 de la télécommande jusqu'à ce que levoyant FERMETURE AUTO clignote.

i

Une fois l'étape 1 réalisée, vous pouvez réaliser les étapes suivantes à distance (sans poser la télécommande sur la cible).

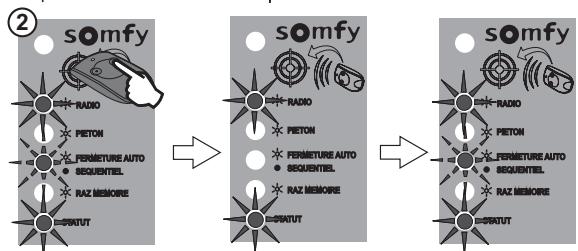

2 Appuyez sur la touche 2 de la télécommande jusqu'à ce que levoyant FERMETURE AUTO s'éteigne puis s'allume fixe.

L'chez la touche.

LevoyantFERMETUREAUTOclignote.

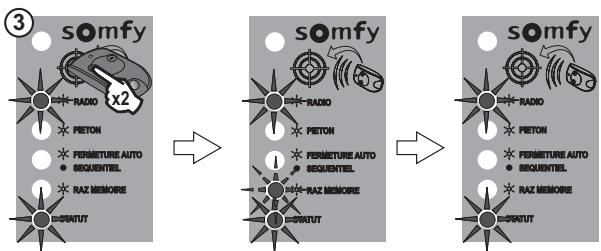

3 Appuyez 2 fois sur la touche 1 de la télécommande.

Levoyant FERMETURE AUTO resté allumé pour indiquer l'activation du mode automatique.

Désactivation du mode ferméture automatique

Pour désactiver le mode fermeture automatique et revenir en mode séquentiel, répétez l' étape 1 ci-dessus puis faites un appui bref sur la touche 2 de la télécommande, le voyant FERMETURE AUTO s'éteint puis clignote. Appuyez 2 fois sur la touche 1 de la télécommande.

■ Fonctionnement de votre portail en mode fermeture automatique

En mode automatique, le portail se ferme automatiquement au bout de 30 secondes.

Un passage devant les cellules lorsque le portail est ouvert ou en cours d'ouverture entraîne sa fermeture automatique au bout de 5 secondes.

En cas de détction d'obstacle à la fermeture, le portail s'arrête. Commandez l'ouverture du portail puis il se refermera automatiquement.

Ouverture par un appui
sur la touche 1.

Maintien en position ouverte par un appui sur la touche 1.

Fermeture par un nouvel appui sur la touche 1.

■ Activation de l'ouverture piétonne

L'ouverture piétonne est activable sur une touche d'une télécommande 2 ou 4 touches méorisée (voir «Utilisation possible des touches de votre télécommande» page suivante).

1 Posez la télécommande mémorisée sur la cible.
2 Faites un appui bref sur la touche à activer de la télécommande.

Les voyants RADIO et PIETON s'allument puis s'eteignent. L'ouverture piétonne est activée sur cette touche.

Désactivation de l'ouverture piétonne

Pour désactiver l'ouverture piétonne sur une touche, repêtez la procédure d'activation de l'ouverture piétonne (décrite ci-dessus) pour cette touche. Le voyant PiETON s'éteint.

■ Fonctionnement de votre portail en ouverture piétonne

Ouverture partielle (mateur M1) par un appui sur la touche activée.

Arrêt en cours de mouvement par un nouvel appui sur la touche activée.

Fermeture par un nouvel appui sur la touche activée.

Si vous avezmémorisé 16 telecommandes et que vous mémorisez une 17^eme telecommande, la premiere telecommande mémorisée sera effacée et ainsi de suite.

Télécommandes 2 ou 4 touches

- Utilisation possible des touches de votre télécommande

Lorsque vous mémorisez une télécommande 2 ou 4 touches, vous mémorisez la touche qui commandera l'ouverture totale du portail.

La touche suivante, une fois activée, commandera l'ouverture piétonne du portail (voir page 34 pour activer l'ouverture piétonne).

Les touches libres ou non activées peuvent être utilisées pour commander d'autres automatismes (porte de garage, volet roulant, etc.).

2 touches

Totale
Libre

Pieton (si activé)
ou libre

4 touches

ou

- Mémorisation d'une télécommande 2 ou 4 touches

1 Posez la télécommande à memoriser sur la cible.
2 Faites un appui bref sur la touche de la télécommande qui commandera l'ouverture TOTALE de votre portail.

Levoyant RADIO s'allume puis s'eteint lorsque vous relâchez la touche de la télécommande. La touche est méorisée.

Télécommandes 3 touches

- Mémorisation d'une télécommande 3 touches

1 Posez la télécommande à memoriser sur la cible.
2 Faites un appui bref sur la touche Montée ou Descente de la télécommande.

LevoyantRADIO s'allumepuis s'eteint. La telecommande est méorisée.

- Fonctionnement d'une télécommande 3 touches

Ouverture par un appui sur la touche Montée

Arrêt en cours de mouvement par un appui sur la touche centrale.
Fermeture par un appui sur la touche Descente.

Les télécommandes ou points de commande 3 touches ne permettent pas de commander une ouverture piétonne du portail.

Plan de câblage général des accessoires

Si vous voulez raccordez plusieurs accessoires à la borne BUS de l'électronique, nous vous recommendons d'utiliser du fil de section 0,3 mm² (exampie : fil téléphonique) au lieu du fil de section 0,75 mm².

Un jeu de cellules est constitué :
- d'une cellule émettrice (TX),
- d'une cellule réceptrice (RX).

- Emplacement des cellules
Cablage d'un jeu de cellules

	TX		RX
	1	2	1	2	3	5
Etiquette jaune (BUS)	3	4	3	4	X	X

- Reconnaissance des cellules par l'électronique du moteur en mode séquentiel

Posez une télécommande 2 ou 4 touches mémorisée sur la cible.
Appuyez sur la touche 1 de la télécommande jusqu'à ce que levoyant FERMETURE AUTO clignote.
Une fois l'étépe 1 réalisée, vous pouvez réaliser les étapes suivantes à distance (sans poser la télécommande sur la cible).
2 Faites un appui bref sur la touche 2 de la télécommande, le voyant FERMETURE AUTO s'eteint puis clignote.
3 Appuyez 2 fois sur la touche 1 de la télécommande.

Nota : en mode fermeture automatique, les cellules sont reconnues par l'électronique du moteur au moment de l'activation du mode fermeture automatique (voir page 33).

- Suppression des cellules

Si vous débranchez les cellules :

• en mode séquentiel, répétez la procédure de reconnaissance des cellules par l'électronique du moteur en mode séquentiel,
• en mode fermetre automatique, repétez la procédure d'activation du mode de fermetre automatique page 33.

- Occultation des cellules

Si les cellules sont occultées à la fermeture du portail, le portail s'arrête et inverse son mouvement.

Si le portail est fermé et que les cellules sont occultées, le portail ne s'ouvre pas.

Feu orange

Câblage du feu orange

Raccordez le feu orange aux bornes 7 et 8 (étiquette orange «FLASH») du boîtier électronique.

- Signalisation de votre portail en mouvement

Le feu orange clignote pendant le mouvement du portail

Eclairage de zone

Cet accessoire est incompatible avec une alimentation solaire.

Câblage de l'éclairage de zone

Raccordez l'éclairage de zone aux bornes 13 et 14 (étiquette blanche «LIGHT») du boîtier électronique.

- Signalisation de votre portail en mouvement

L'éclairage de zone s'allume à chaque mise en route de la motorisation. Il s'eteint automatiquement 1 minute 30 après la fin du mouvement.

Batterie de secours

2400479

Cet accessoire est incompatible avec une alimentation solaire.

La batterie de secours assure le fonctionnement du portail (mouvement d'unvantail à la fois) en cas de défaillance électrique.

Elle s'intègre et se raccorde directement dans le boîtier électronique du moteur.

Pour augmenter l'autonomie de la batterie en fonctionnement, les commandes filaires sont désactivées; seuls les télécommandes et points de commande radio permettent de commander le portail.

Levoyant STATUT clignote (1 impulsion) lorsquel moteur fonctionne sur batterie.

- Caracteristiques techniques de la batterie

• Autonomie : 10 cycles en continu ou 24 heures sur portail en parfait état.
• Temps de charge avant utilisation optimum de la batterie : 48 heures de charge.
• Durée de vie de la batterie : 3 ans.

Pour une longévité optimale de la batterie, coupez l'alimentation électrique de votre portail 3 fais par an pour le faire fonctionner quelques cycles sur la batterie.

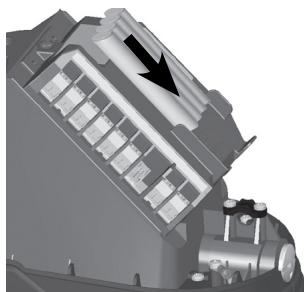

- Câblage et mise en place de la batterie

Raccordez la batterie à la borne prévue à cet effet (étiquette grise «BATT») du boîtier électronique.

■ Contact à clé

2400597

Cet accessoire est incompatible avec une alimentation solaire.
Nous vous recommendons le clavier à code radio (page 39).

Raccordez le contact à clé aux bornes 3 et 4 (étiquette jaune «BUS») du boîtier électronique.

Interphone

Cet accessoire est incompatible avec une alimentation solaire.

Raccordez l'interphone aux bornes 3 et 4 (étiquette jaune «BUS») du boîtier électronique.

Si vous souhaitez raccorder un interphone différent de celui presenté ci-dessus, assurez-vous qu'il possède un contact de sortie non alimenté.

Clavier à code filaire

2400581

Cet accessoire est incompatible avec une alimentation solaire.
Nous vous recommendons le clavier à code radio (page 39).

Raccordez :

• T1 et C1 du clavier à code aux bornes 3 et 4 (étiquette jaune «BUS») du boîtier électronique
• V et V du clavier à code aux bornes 5 et 6 (étiquette noire «24V») du boîtier électronique.

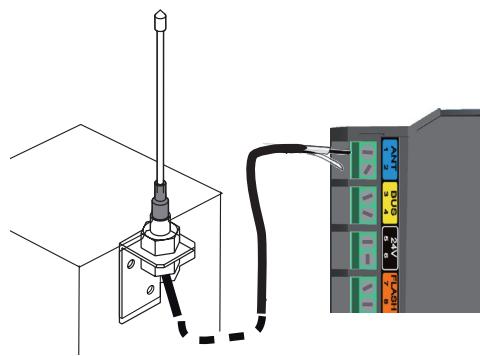

Antenne déportée

2400472

Une antenné déportée de plus longue portée peut replacer l'antenne fil.

Elle se place sur le haut du pilier, elle doit être dégagée.

Elle est raccordée aux bornes 1 et 2 (étiquette bleu «ANT») du boîtier électronique :

• l'âme du fil en borne 1,
• la tresse de masse en borne 2.

Clavier à code radio 2400625

Télécommande multi-applications- 2400576

Télécommande 2 touches—Keytis NS 2 RTS 2400549

■ Télecommande 4 touches—Keytis NS 4 RTS 2400660

Votre moteur ne doit jamais etre branché en meme temps a une alimentation 230 V et a une alimentation solaire.

Ne branche jamais vous moteur à une alimentation 230 V pendant qu'il est branché à une alimentation solaire, vous risquez d'endommager le boitier électronique du moteur.

Lorsque le moteur fonctionne sur l'alimentation solaire :

• seuls les télécommandes et points de commande radio permettent de commander le portail (les commandes filaires sont désactivées),
• les accessoires de sécurité filaires restent activés.

Raccordement à l'alimentation solaire

Raccordez le cable d'alimentation solaire à la borne grise «BATT» du boîtier électronique du moteur.

Conseils pour l'utilisation

Si vous portail est barraudé, nous vous conseillons de protégger la zone d'accès au bras depuis l'extérieur de la propriété.

Afin de limiter la consommation d'énergie de votre motorisation de portail, nous vous recommendons :

• de fermer votre portail pour optimiser la charge des batteries.
• de ne pas laisser le portail ouvert pendant plus de 2 jours.
• d'activer la fermeture automatique de votre installation (voir page 33).

AIDE AU DÉPANNAGE

Diagnostic 42
Assistance 42
Déverrouille / verrouille les moteurs 43
Changez la pile de la télécommande 43
Effacez les réglages 44
Effacez les réglages et les télécommandes 44

Diagnostic

DIAGNOSTIC		DéPANNAGE
Les moteurs ne répondant pas aux commandes de la télécommande	Portée de la télécommande réduite	- Vérifiez la pile de la télécommande (voir «Changez la pile de la télécommande, page 43). - Vérifiez l'antenne du boîtier électronique (câblage, position, voir page 29). - Vérifiez qu'il n'y a pas d'élement extérieur qui perturbe les émissions radio (pylône électrique, murs ferraillés, etc.). Si tel est le cas, prévoyez une antenna extérieure.
	Télécommande pas mémorisée	Mémorisez la télécommande (voir page 35).
	1 ou 2 moteurs déverrouillés	Verrouillez les moteurs.
Le voyant STATUT du boîtier électronique est étéint	Moteur pas alimenté	- Vérifiez l'alimentation secteur. - Vérifiez le cable d'alimentation.
	Luminosité extérieure très faible = moteur en veille	Augmentez la luminosité environnante de votre boîtier électronique (avec une lampe torche, par exemple) si vous pouze réaliser des régles.
Le voyant STATUT du boîtier électronique clignote :
1 impulsion	Fonctionnement sur batterie de secours	Vérifiez l'alimentation secteur.
2 impulsions	Moteur en attente d'apprentissage de la course du portail	Lancez l'apprentissage de la course des vantages (voir page 28).
3 impulsions	Défaut cellules :
	- Cellules occultées	Enlevez l'obstacle qui occulte les cellules.
	- Cellules mal alignées	Corriguez leur alignment (voir notice fournie avec les cellules).
	- Cellules mal câblées	Câblez les cellules en respectant les instructions page 37.
	- Cellules absentes/débranchées	- Vérifiez que vos cellules sont bien raccordées. - Si vous avez volontairement débranchez les cellules et que votre portail fonctionne en mode fermeture automatique, vous doivent désactiver le mode fermeture automatique (voir page 33).
4 impulsions	Court-circuit sur la sortie BUS (bornes 3-4) du boîtier électronique	Vérifiez les accessoires branchés sur la sortie BUS du boîtier électronique.
5 impulsions	Sécurité thermique du moteur enclenchée	Laissez le moteur refroidir jusqu'à ce que le voyageant STATUT se rallume fixe.
6 impulsions	Court-circuit sur la sortie 24 V (bornes 5-6) du boîtier électronique	Vérifiez l'accessoire branché sur la sortie 24 V du boîtier électronique.
	Court-circuit feu orange (bornes 7-8) du boîtier électronique	Vérifier le câblage du feu orange (voir page 38).
	Court-circuit moteur	Vérifiez le câblage moteur (voir page 25).
Le mode fermeture automatique ne s'active pas (le voyageant FERMETURE AUTO resté étéint).	Cellules photoélectriques pas installées	Installes des cellules (voir notice fournie avec les cellules pour l'installation et page 37 pour le câblage).

■ Assistance

Si la panne persiste ou pour tout autre problème ou demande de renseignement sur votre Evolvia, vous pouvez appeler nos conseillers

Somfy Grand Public 6 jours / 7 : N' Azur 0810 12 12 37 Prix d'un appel local depuis un poste fixe

Déverrouille / verrouille des moteurs

En plaçant les moteurs en position déverrouillée, le portail peut être manoeuvre manuelle en cas de panne électrique. Pour déverrouiller ou verrouiller les moteurs, tournez le bouton jaune avec la clé fournie (21) jusqu'à ce que la flèche du bouton jaune et la flèche de l'embase soient face à face.

Le fond de l'ouverture en face du symbole ou est jaune si le moteur est respectivement verrouillé ou déverrouillé.

Dès que l'alimentation électrique est rétable, remettez les moteurs en position verrouillée avant de commander le portail.

Changez la pile de la télécommande

La durée de vie de la pile, généralement constatée, est de 2 ans.

Ne jetez pas les piles usagées avec les déchets menagers. Elles doivent etre déposées dans un point de collecte dédié pour leur recyclage.

1 Retirez le clip de la télécommande.
2 Soulevez le capot.
3 Retirez la pile à l'aide d'un tournevis.
4 Remplacez la pile (3 V CR 2430).

Effacez les réglages

Les réglages effacés sont : la course des vantaux et l'activation de la fermeture automatique du portail.

Quand effacez les réglages?

Après l'apprentissage de la course des vantaux, si vous changez la butée d'ouverture de position ou si vous modifiez le câblage des moteurs.

En cas de détections d'obstacle intempéstives dues à une usure normale du portail.

Posez une télécommande 2 ou 4 touches mémorisées sur la cible.
Appuyez sur la touche 1 de la télécommande jusqu'à ce que levoyant FERMETURE AUTO clignote.
2 Appuyez une fois sur la touche 1 de la télécommande. >Levoyant RAZ MEMOIRE clignote.
3 Appuyez sur la touche 2 de la télécommande jusqu'à ce que levoyant RAZ MEMOIRE s'allume.
Relâchez la touche 2.

Levoyant STATUT clignote.

Effacez les réglages et les télécommandes mémorisées

Les réglages effacés sont : la course des vantaux, l'activation de la fermeture automatique du portail et toutes les télécommandes ou points de commande radio mémorisés.

Posez une télécommande 2 ou 4 touches mémorisées sur la cible.
Appuyez sur la touche 1 de la télécommande jusqu'à ce que levoyant FERMETURE AUTO clignote.
2 Appuyez une fois sur la touche 1 de la télécommande. >Levoyant RAZ MEMOIRE clignote.
3 Appuyez sur la touche 2 de la
telecommande jusqu'à ce que
tous les voyants s'allument. Relâchez la touche 2. >Levoyant STATUT clignote.

Recyclage de votre produit Somfy

Ne pas jeter votre apparéil mis au rebut, ni les piles usagées ou batteries avec les déchets menagers. Vous avez la responsabilité de remettre tous vos déchets d'équipmentlectronique et électrique en les déposant à un point de collecte dédié pour leur recyclage.

SOMFY FRANCE

Service consommateurs

BP 138

74307 CLUSES CEDEX

Somfy Grand Public: 0 810 12 12 37 (prix d'un appel local depuis un poste fixe)

Fax:[phone]

E-mail : [e-mail]
