Dôme Pack 2.0 - Haut-parleur FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur satellite
Marque	Focal
Modèle	Dôme Pack 2.0
Nombre de voies	2 voies
Réponse en fréquences	80 Hz - 28 kHz
Puissance admissible	50 W RMS
Impédance	8 ohms
Sensibilité	88 dB (2,83 V/1 m)
Dimensions (H x L x P)	150 x 150 x 150 mm
Poids unitaire	1 kg
Alimentation	Passive (amplificateur externe requis)
Connectique	Bornes à vis
Type d'enceinte	Satellite acoustique
Charge acoustique	Bass-reflex (évent)
Matériau du cône	Polyglass
Dôme tweeter	Dôme en aluminium/magnésium
Fixation murale	Support inclus (orientation possible)
Entretien et nettoyage	Dépoussiérer avec un chiffon doux, éviter les produits chimiques
Sécurité	Ne pas exposer à l'humidité ou aux températures extrêmes
Pièces détachées	Grille de protection, supports muraux disponibles en option
Réparabilité	Faire appel à un réparateur agréé Focal
Couleur	Blanche ou noire selon version
Garantie	5 ans (selon conditions)

FOIRE AUX QUESTIONS - Dôme Pack 2.0 FOCAL

Comment connecter le Dôme Pack 2.0 à un amplificateur ?

Utilisez des câbles d'enceinte (section minimale 1,5 mm²) et reliez les bornes à vis aux sorties de l'amplificateur en respectant la polarité (+/-).

Quelle distance entre les enceintes et le mur ?

Pour un rendu optimal, éloignez les enceintes d'au moins 20 cm du mur pour éviter les réflexions. Les supports muraux fournis permettent un recul minimal.

Peut-on utiliser ces enceintes en surround ?

Oui, le Dôme Pack 2.0 est idéal comme enceintes surround ou satellites en home cinéma, en complément d'une centrale et d'un caisson de basses.

Quel amplificateur recommandez-vous ?

Un ampli stéréo ou AV délivrant 30 à 100 W par canal sous 8 ohms conviendra. Focal recommande ses propres amplis ou des marques comme NAD, Cambridge ou Yamaha.

Comment nettoyer les enceintes ?

Dépoussiérez avec un plumeau ou un chiffon microfibre légèrement humide. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs.

Les enceintes sont-elles livrées avec des supports muraux ?

Oui, le pack inclut deux supports muraux orientables. Suivez la notice de montage pour une fixation sécurisée.

Quelle est la puissance maximale supportée ?

La puissance admissible est de 50 W RMS (100 W en crête). Ne pas dépasser pour éviter d'endommager les haut-parleurs.

Puis-je utiliser ces enceintes en extérieur ?

Non, elles sont conçues pour un usage en intérieur uniquement. Les exposer à l'humidité ou aux intempéries annulerait la garantie.

Que faire en cas de distorsion sonore ?

Vérifiez que l'amplificateur n'est pas en saturation (volume trop élevé). Assurez-vous aussi que les câbles sont bien connectés et que les enceintes ne sont pas obstruées.

Où trouver les pièces de rechange ?

Contactez un revendeur Focal agréé ou le service après-vente. Les grilles et supports muraux sont disponibles en option.

MODE D'EMPLOI Dôme Pack 2.0 FOCAL

1. Lire ces instructions.
2. Conserver ces instructions.
3. Prendre en considération les mises en garde.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil en présence d'eau.
6. Nettoyer uniquement avec un chiffon sec.
7. Ne pas installer l'appareil à proximité d'une source de chaleur tel un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.
8. N'utiliser que les appareils de manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l'appareil.
   Lorsqu'un chariot est utilisé,redoublez de prudence lors du déplacement de l'ensemble chariot/ appareil afin d'éviter toutes blessures par basculement.

Le point d'exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en oeuvre et à l'entretien de l'appareil.

1. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou le renversement de l'appareil.
2. Ne pas utiliser d'accessoires non recommandés par le fabricant de l'apparell afin d'éviter tout risque.
3. Ne jamais insérer un quelconque objet par les trous de ventilation de l'appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répendre de liquide sur l'appareil.

4. Ne tentez pas de réparer cet appareil par vos propres moyens; l'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.

5. Lorsque le remplacement de composants est nécessaire, assurez-vous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l'exemplaire d'origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.

6. Après toute intervention ou réparation sur l'apparell, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.

7. L'appareil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit.

8. Afin d'éviter des dommages auditifs éventuels, ne pas écouter les enceltes à un niveau sonore élevé pendant une longue durée.

L'écoute d'enceintes à forte puissance peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie).

L'exposition des oreilles à un volume excessif (supérieur à 85 dB) pendant plus d'une heure peut endommager l'ouïe irréversiblement.

(CEI 60417-6044)

READ FIRST!

Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs ; notre seul objectif est de vous offrir un son pur, fidèle et riche. Afin d'exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret puis de le conserver soigneusement pour vous y référer ultérieurement.

EN

Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera réparé ou remplacé puis rendu. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Placement

A - Height positioning / Position en hauteur

Placez l'enceinte à égale distance par rapport au point d'écoute.

Une hauteur minimale de 80 cm est recommandée afin d'obtenir une image sonore cohérente.

Home-Cinema configuration / Configuration Home-Cinéma

Satellites positioning / Emplacement des satellites

• Go at your listening spot / Installez-vous à votre place d'écoute
• Use the positioning tool below / Positionner l'outil ci-dessous face à votre écran
• It gives you the best positions for your speakers / Il vous donne le meilleur positionnement pour vos enceintes

Remove the grille on Dôme and Dôme Flax speakers / Retirer le porte-tissu sur les enceintes Dôme ou Dôme Flax

Pivotez le porte-tissu pour le retirer ou le remettre en place.

Wiring Dôme and Dôme Flax speakers / Câblage enceintes Dôme et Dôme Flax

Retirez le cache sous le pied de l'enceinte Dôme puis connectez le satellite à ses câbles (attention à bien respecter les polarités).

Wiring Dôme and Dôme Flax speakers / Câblage enceintes Dôme et Dôme Flax

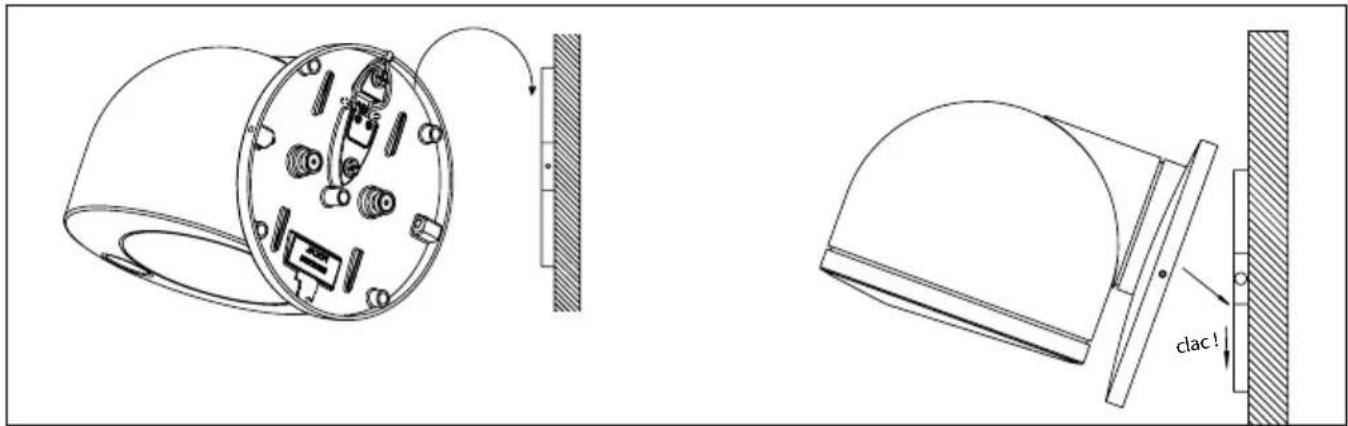

Utilisez la fixation murale fournie, marquez les 2 trous de fixation, percez ces derniers puis insérez les chevilles dans le mur. Fixez le support mural.

Apposez l'enceinte Dôme contre le support mural puis descendez Dôme dans son logement définitif.

Serrez les 2 vis présentes sur les côtés de l'enceinte pour maintenir Dôme sur son support mural.

PACK 5.1 DÔME FLAX & SUB AIR

Spécifications / Specifications

Dôme Flax

Type Compacte 2 voies close
Haut-parleur Médium-Grave Flax 10 cmTweeter à dôme inversé Al/Mg 25 mm
Réponse en fréquence (±3 dB) 80 Hz - 28 kHz
Réponse à -6 dB 72 Hz
Sensibilité (2,83 V/1 m) 88 dB
Impédance nominale 8 Ohms
Impédance minimale 4 Ohms
Fréquences de filtrages 2500 Hz
Puissance ampli recommandée	25 - 100 W
Dimensions (H x L x P) 172 x 144 x 143 mm
Poids (unité) 1,9 kg

Élimination correcte de ce produit.

Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l'UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité
