MODE D'EMPLOI LIGHTING INDOOR RTS SOMFY

Notice d'installation et d'utilisation

Sommaire

1. Le Lighting Indoor RTS en quelques mots 3
2. Sécurité - Informations importantes 3

2.1 Installation et mise en service 3
2.2 Utilisation 4
2.3 Environment 4

3.Contenu du kit et outils nécessaires 4

3.1 Lieste des pieces 4
3.2 Outils nécessaires 5

1. Le Lighting Indoor RTS en détails 5

4.1 Composants 5
4.2 Caracteristiques techniques 5

1. Fixation du Lighting Indoor RTS 6

5.1 Avant de fixer le Lighting Indoor RTS 6
5.2 Montage encastré 6
5.3 Fixation et montage en saillie 8

1. Enregistrement du point de commande 9

6.1 Accès au bouton PROG du Lighting Indoor RTS 10
6.2 Identification du point de commande 10
6.3 Point une touche 11
6.4 Point avec touches Montée / STOP / Descente 14
6.5 Horloge 16
6.6 Point de commande Situo 18
6.7 Telecommandes Telis 1 RTS / Telis Soliris RTS 19
6.8 Telecommandes Telis 4 RTS / Telis 4 Soliris RTS 21

1. Remplacement d'un point de commande perdu ou cassé 22
2. Le Lighting Indoor RTS au quotidien 23

8.1 Utilisation 23
8.2 Entretien 24

1. Un problème avec le Lighting Indoor RTS? 24
2. Remplacement du fusible 25

Le Savoir-Faire Somfy au service de votre satisfaction.

Nous vous remercions d'avoir choisi un Lighting Indoor RTS Somfy. Avant d'installer et d'utiliser le Lighting Indoor RTS, dire attentivement cette notice.

Les solutions Somfy animant les ouvertures pour rendre votre maison vivante. Les solutions Somfy sont conçues pour permettre à chacun de profiter pleinement des volets roulants, des stores extérieurs et interieurs, de la porte de garage et du portail, au gré des besoin et des envies.

Bien pensées et simples d'usage, les solutions Somfy contribuient aux petits plaillisirs quotidiens et rendent la vie à la maison plus/agréable.

1. Le Lighting Indoor RTS en quelques mots

Le Lighting Indoor RTS permit de commander une ou plusieurs lampes incandescentes ou halogènes à partir d'un point de commande équipé de la Radio Technology Somfy (RTS).

Le Lighting Indoor RTS se fixe en lieu et place de l'interrupteur d'origine. Le point de commande RTS qui lui est associé est le nouvel interrupteur pour pilotier l'éclairage de la pierce. Le Lighting Indoor RTS ne permet pas de commander un néon, ni une ampoule 24 V alimentée par un transformateur, ni une lampe avec variateur.

La puissance maximale de l'ensemble des lampes associées à un Lighting Indoor RTS est de 500 W.

Le Lighting Indoor RTS s'utilise comme :

• commande individuelle - un Lighting Indoor RTS commande une ou plusieurs lampes d'au maximum 500 W ;
• commande de groupe - plusieurs Lighting Indoor RTS sont commandés à partir d'un unique point de commande (fonction d'installation avancée), ou :
• commande multiple-un Lighting Indoor RTS est commandé par plusieurs points de commande (12 au plus) (fonction d'installation avancée).

2. Sécurité - Informations importantes

2.1 Installation et mise en service

Avant d'insteller et d'utiliser le Lighting Indoor RTS, lore attentivement cette notice.

Cette notice décrit l'installation, la mise en service et le mode d'utilisation du Lighting Indoor RTS.

Avant toute installation, vérifier la compatibilité du Lighting Indoor RTS

avec les équipements et accessoires associés.

Toute utilisation non conforme entraînerait l'exclusion de la responsabilité et de la garantie Somfy.

2.2 Utilisation

Toujours couper le disjoncteur qui correspond au Lighting Indoor RTS avant de commencer une opération d'installation, de fixation, de démontage ou d'entretien autour du Lighting Indoor RTS et des lampes qui lui sont associées.

• Ne pas laisser les enfants jouer avec les points de commande fixes.
  Mettre les télécommandes hors de portée des enfants.
• Ne pas immerger ni faire tremper le Lighting Indoor RTS dans des liquides.
• Ne pas utiliser de produits d'entretien autres que ceux préconisés par Somfy.

2.3 Environnement

Les produits électriques et Electroniques endommagés tout comme les piles usages ne doivent pas été jetés avec les ordures menagères. Veiller à les déposer dans un point de collecte ou dans un centre agréé afin de garantir leur recyclage.

3. Contenu du kit et outils nécessaires

3.1 List des pieces

• Avant de commencer l'installation et la mise en service du Lighting Indoor RTS, contrôle la présence et la quantité (Q) de toutes les pièces listées dans le tableau suivant :

N°	Composants	Q.
1	Capot	1
2	Lighting Indoor RTS	1
3	Cadre	1
4	Vis	2
5	Support	1

Pour installer le Lighting Indoor RTS en saillie, utiliser exclusivement le boftier de montage en saillie Somfy (non foumi) pour Lighting Indoor RTS. Remarque: Le cadre (3) n'est utilisé que pour le montage encastré.

3.2 Outils nécessaires

• Tournevis cruciforme
• Tournevis plat gainé et isolé
  Perceuse et foret
• Crayon

4. Le Lighting Indoor RTS en détails

4.1 Composants

A. Bouton PROG
B.Lampe temoin
C. Bouton de commande manuelle Marche/Arrêt
D.Fusible
E. Bornier pour connexion électric.

4.2 Caracteristiques techniques

Dimensions en mm (H x I x p) : 80 x 80 x 45 mm

Température de fonctionnement: +5°C à +40 °C

Indice de protection : Utilisation en interieur, en piece sèche - IP 30

Fréquence : 433,42 MHz

Portée : 20 m à travers deux murs en béton ; 200 m en champ libre

Alimentation : 230 V ; 50 Hz

Fusible : 3,15 A

Puissance : 500 W max.

5. Fixation du Lighting Indoor RTS

5.1 Avant de fixer le Lighting Indoor RTS

5.1.1 Distances

• Distance minimale à respecter entre un Lighting Indoor RTS et le sol : 150 cm.
• Distance minimale à respecter entre un Lighting Indoor RTS et un autre élément RTS : 30 cm.
• Distance minimale à respecter entre deux Lighting Indoor RTS : 20 cm.

5.1.2 Conditions

Attention: Ne pas fixer le Lighting Indoor RTS sur une partie métallique.

• Installer le Lighting Indoor RTS en interieur uniquement.
• Fixer le Lighting Indoor RTS dans un boftier d'encastrement de 60 mm de diamètre (profondeur : 40 mm minimum) ou dans un boftier pour montage en saillie Somfy (non fourni).

Attention! Pour installer le Lighting Indoor RTS en saillie, utiliser exclusivement le boîtier de montage en saillie Somfy (non fourni), compatible avec le Lighting Indoor RTS.

• Toujours laisser la face avant du Lighting Indoor RTS dégagée, ne jamais rien placer devant.
• Contrôler la portée radio après avoir fixé le Lighting Indoor RTS. La portée radio est limitée par les normes de régulation des appareils radio.

5.2 Montage encastré

Somfy conseille de monter le Lighting Indoor RTS en lieu et place de l'interrupeur d'origine.

• Contrôler que les lampes fonctionnent.
• Couper l'alimentation secteur.
• Démonter l'interrupteur d'origine pour dégager le boîtier d'encastrement.
• Visser le support (5) sur le boitier d'encastrement à l'aide des vis fournies.

Attention: En cas de perte des vis fournies, ne pas utiliser de vis bombées mais uniquement des vis platees de diamètre 3 mm.

• Placer le Lighting Indoor RTS (2) à l'intérieur du cadre (3).
• Câblier le Lighting Indoor RTS selon le schéma ci-contre :

• S'assurer qu'aucune force ne s'exercé sur les fils au niveau du bornier du Lighting Indoor RTS.

• Vé服务机构 :
  Indoor RTS :
  câblage du Lighting

• Appuyer sur le bouton de commande manuelle du Lighting Indoor RTS.

Si la lampe reliée au Lighting Indoor RTS ne s'allume pas, voir chapitre 9 « Un problème avec le Lighting Indoor RTS ? »
Si la lampe reliée au Lighting Indoor RTS s'allume, le Lighting Indoor RTS est cable correctement.

• Insérer l'ensemble Lighting Indoor RTS (2) et cadre (3) dans le support (5):

• Placer l'ensemble de façon à pouvoir dire l'inscription « PROG » à l'endetroit.

• Appuyer sur le Lighting Indoor RTS jusqu'au « clac » signalant la fixation correcte du Lighting Indoor RTS sur le support.
  S-assurer qu'aucune force ne s'exercé sur les fils au niveau du bornier lorsque le Lighting Indoor RTS is inséré dans le support.

• Suivre les étapes décrites dans le chapitre 6 « Enregistrement du point de commande » avant demettre en place le capot.

5.3 Fixation et montage en saillie

Somfy conseille de monter le Lighting Indoor RTS en lieu et place de l'interrupteur d'origine.

Pour installer le Lighting Indoor RTS en saillie, utiliser exclusivement le bottier de montage en saillie Somfy (non fourni), compatible avec le Lighting Indoor RTS.

Remarque: Le cadre (3) n'est pas utilisé dans un montage en saillie.

• Contrôler que les lampes fonctionnent.
• Couper l'alimentation secteur.
• Démoner l'interrupteur d'origine pour dégager le boitier d'encastrement.
  -Fixer le boitier de montage en saillie Somfy sur le mur.
• Visser le support (5) sur le boftier de montage en saillie à l'aide des vis fournies. Si nécessaire, utiliser les griffes fournies.

Attention: En cas de perte des vis fournies, ne pas utiliser de vis bombées mais uniquement des vis plate de diamètre 3 mm.

• Câblier le Lighting Indoor RTS selon le schéma ci-contre :

• S'assurer qu'aucune force ne s'exercé sur les fils au niveau du bornier du Lighting Indoor RTS.

• Vérifier le câblage du Lighting Indoor RTS :

• Appuyer sur le bouton de commande manuelle du Lighting Indoor RTS.
  Si la lampe reliée au Lighting Indoor RTS ne s'allume pas, voir chapitre 9 « Un problème avec le Lighting Indoor RTS ? »
  Si la lampe reliée au Lighting Indoor RTS s'allume, le Lighting Indoor RTS est cable correctement.

• Insérer le Lighting Indoor RTS (2) dans le support (5).

• Placer le Lighting Indoor RTS de façon à pouvoir dire l'inscription « PROG » à l'endetroit.

• Appuyer sur le Lighting Indoor RTS jusqu'àu « clac » signalant la fixation correcte du Lighting Indoor RTS sur le support.
  S-assurer qu'aucune force ne s'exercé sur les fils au niveau du bornier lorsque le Lighting Indoor RTS est inséré dans son support.

• Suivre les étapes décrites dans le chapitre 6 « Enregistrement du point de commande » avant demettre en place le capot.

6. Enregistrement du point de commande

Pourmettre en service le Lighting Indoor RTS,un point de commande RTSDoit etre enregistraredansle Lighting IndoorRTS.

Ce point de commande permet d'allumer et d'eteindre la ou les lampes reliées au Lighting Indoor RTS.

Rappel: Cette notice ne déscrit que l'installation d'un Lighting Indoor RTS en commande dite « commande individuelle ». Consulter la notice des fonctionnalités avances disponible sur Internet (adresse au dos de cette notice) pour installer une commande dite « commande de groupe » ou une commande dite « commande multiple »

6.1 Accès au bouton PROG du Lighting Indoor RTS

Le bouton PROG (A) se situe au niveau de l'inscription « PROG», au dessus de la lampe témoin (B) et a la forme d'une languette.

6.2 Identification du point de commande

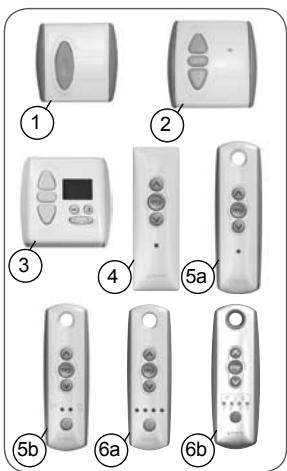

• Identifier le point de commande dans la liste ci-dessous et se reporter au paragraphe indiqué pour enregistrer le point de commande dans le Lighting Indoor RTS :

1) Point de commande fixé au mur avec une seule touche, dit Point une touche, voir paragraphe 6.3;
2)Point de commande fixé au mur avec touches Montée/STOP/Descente, dit Point avec touches Montée/STOP/ Descentre, voir paragraphe 6.4;
3)Point de commande de typeprogrammateur, dit Horloge, voir paragraphe 6.5;
4)Point de commande Situo fixé au mur, voir paragraphe 6.6;
5a)Télécommande Telis 1 RTS, voir paragraphe 6.7;
5b)Télécommande Telis Soliris RTS, voir paragraphe 6.7;
6a)Télécommande Telis 4 RTS, voir paragraphe 6.8;
6b)Télécommande Telis 4 Soliris RTS, voir paragraphe 6.8.

6.3 Point une touche

6.3.1 Identification du modele

• Vérifier que le point de commande possède une touche allongée.

• Démonter la façade du point une touche:

Point une touche avec façade blanche et grise :

• Soulever avec douceur la façade avec un outil fin et plat (type tournevis plat) à la jonction entre la partie blanche et la partie grise.
• Faire levier sans forceur pour dégager les pattes de fixation de la façade.

Point une touche avec façade blanche :

• Faire levier avec un outil fin et plat (type tournevis plat), sans forcer, au niveau de la partie supérieure de la façade pour la dégager de son support.

• Retourner la façon pour identifier le modele:

• S'il y a une plage en étain notée PROG à côté de la pile : modele A.

• S'il n'y a pas de plage en etait notee PROG a cote de la pile : modèle B.

6.3.2 Enregistrement du point de commande dans le Lighting Indoor RTS

Modèle A :

• Rétablir l'alimentation électrique.
• Faire un appui long sur le bouton PROG (A) du Lighting Indoor RTS :

La lampe tímoin (B) s'allume.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
La fonction PROG du Lighting Indoor RTS est activée pendant environ 2 min.

• Prendre le point de commande une touche.

• Faire un contact entre la plage en etain PROG (a) du circuit electrique et le support de pile à l'aide d'un tournevis plat :

La lampe témoin du Lighting Indoor RTS (B) clignote.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
Le point de commande est enregistré dans le Lighting Indoor RTS.

• Appuyer sur la touche du point de commande :

• Si la lampe reliée au Lighting Indoor RTS s'allume, le Lighting Indoor RTS fonctionne.

• Si la lampe reliée au Lighting Indoor RTS ne s'allume pas, contacter le service d'assistance Somfy.

• Mettre en place le capot (1) du Lighting Indoor RTS :

• Insérer le capot sur le Lighting Indoor RTS de façon à pouvoir dire le logo Somfy en bas à droite.

• Appuyer sur le capot jusqu'àu « clac » signalant la fixation correcte du capot sur le Lighting Indoor RTS.

• Remetre en place la façon du point de commande:

Point une touche avec façade blanche et grise :

• Insérer les pattes de fixation dans leurs encoches sur un des cots de la façade.
• Appuyer sur l'autre côte jusqu'au « clac » pour fixer la façon sur son support.

Point une touche avec façade blanche :

• Remetre la façade sur son support

Modèle B:

• Rétablier l'alimentation électrique.
• Faire un appui long sur le bouton PROG (A) du Lighting Indoor RTS :

La lampe tímoin (B) s'allume.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
La fonction PROG du Lighting Indoor RTS est activée pendant environ 2 min.

• Prendre le point de commande une touche.
• Enlever la pile du point de commande une touche à l'aide d'un objet en plastique.
• Appuyer sur la partie centrale de la touche du point une touche.
• Remetre la pile au fond de son support (texte lisible).
• Appuyer de nouveau sur la touche du point une touche :

La lampe témoin du Lighting Indoor RTS (B) clignote.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
Le point de commande est enregistré dans le Lighting Indoor RTS.

• Appuyer sur la touche du point de commande une touche :

• Si la lampe reliée au Lighting Indoor RTS s'allume, le Lighting Indoor RTS fonctionne.

• Si la lampe reliée au Lighting Indoor RTS ne s'allume pas, contacter le service d'assistance Somfy.

• Mettre en place le capot (1) du Lighting Indoor RTS :

• Insérer le capot sur le Lighting Indoor RTS de façon à pouvoir dire le logo Somfy en bas à droite.

• Appuyer sur le capot jusqu'àu « clac » signalant la fixation correcte du capot sur le Lighting Indoor RTS.

• Remetre en place la façon du point de commande :

Point une touche avec façade blanche et grise :

• Insérer les pattes de fixation dans leurs encoches sur un des côts de la façade.
• Appuyer sur l'autre côté jusqu'àu « clac » pour fixer la façon sur son support.

Point une touche avec façade blanche :

• Remetre la façade sur son support

6.4 Point avec touches Montée / STOP / Descente

6.4.1 Vérification de la compatibilité

• Contrôler que l'alimentation secteur est bien coupée.

• Démonter la façon du point de commande:

• Soulever avec douceur la façade avec un outil fin et plat (type tournevis plat) à la jonction entre la partie blanche et la partie grise.

• Faire levier sans forcer pour dégager les pattes de fixation de la façade.

• Retourner la façade :

Le bouton PROG se situe a cotoede la pile (b).

Attention! Si après démontage de la façace, il n'y a aucun bouton PROG, cela signifie que le point de commande n'est pas compatible. Il ne pourrait pas être enregistré dans le Lighting Indoor RTS.

6.4.2 Enregistrement du point de commande dans le Lighting Indoor RTS

• Rétablit l'alimentation secteur.
• Faire un appui long sur le bouton PROG (A) du Lighting Indoor RTS :

La lampe témoin (B) s'allume.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
La fonction PROG du Lighting Indoor RTS est activée pendant environ 2 min.

• Faire un appui bref sur le bouton PROG (b) du point de commande :

La lampe témoin du Lighting Indoor RTS (B) clignote.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
Le point de commande est enregistré dans le Lighting Indoor RTS.

• Appuyer sur la touche Montée du point de commande :

• Si la lampe reliée au Lighting Indoor RTS s'allume, le Lighting Indoor RTS fonctionne.

• Si la lampe reliée au Lighting Indoor RTS ne s'allume pas, contacter le service d'assistance Somfy.

• Remetre en place la façon du point de commande :

• Insérer les pattes de fixation dans leurs encoches sur un des côts de la façade.

• Appuyer sur l'autre côte jusqu'au « clac » pour fixer la façon sur son support.

• Mettre en place le capot (1) du Lighting Indoor RTS :

• Insérer le capot sur le Lighting Indoor RTS de façon à pouvoir dire le logo Somfy en bas à droite.

• Appuyer sur le capot jusqu'àu « clac » signalant la fixation correcte du capot sur le Lighting Indoor RTS.

6.5 Horloge

6.5.1 Vérification de la compatibilité

• Contrôler que l'alimentation secteur est bien coupée.

• Demonter la façade :

• Faire levier avec un outil fin et plat (type tournevis plat), sans forcer, au niveau de la partie supérieure de la façade pour la dégager de son support.

Le bouton PROG se situe au-dessus de l'écran et a la forme d'une languette (c).

Attention! Si après démontage de la façace, il n'y a aucun bouton PROG, cela signifie que le point de commande n'est pas compatible. Il ne pourrait pas être enregistré dans le Lighting Indoor RTS.

6.5.2 Enregistrement du point de commande dans le Lighting Indoor RTS

• Rétablit l'alimentation secteur.
• Faire un appui long sur le bouton PROG

(A) du Lighting Indoor RTS :

La lampe témoin (B) s'allume.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
La fonction PROG du Lighting Indoor RTS est activée pendant environ 2 min.

• Faire un appui bref sur la languette (c) du point de commande :

La lampe témoin du Lighting Indoor RTS (B) clignote.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
Le point de commande est enregistré dans le Lighting Indoor RTS.

• Appuyer sur la touche Montée du point de commande :

• Si la lampe reliée au Lighting Indoor RTS s'allume, le Lighting Indoor RTS fonctionne.

• Si la lampe reliée au Lighting Indoor RTS ne s'allume pas, contacter le service d'assistance Somfy.

• Remetre en place la façon du point de commande :

• Insérer la façade sur son support en laissant ressortir les touches de leurs logements.

• Appuyer sur la face avant jusqu'au « clac » pour fixer la façon sur son support.

• Mettre en place le capot (1) du Lighting Indoor RTS :

• Insérer le capot sur le Lighting Indoor RTS de façon à pouvoir dire le logo Somfy en bas à droite.

• Appuyer sur le capot jusqu'au « clac » signalant la fixation correcte

du capot sur le Lighting Indoor RTS.

• Demonter la façon de la Situo :

• Soulever avec douceur la façade avec un outil fin et plat (type tournevis plat) au niveau de la partie inférieure.

• Faire levier sans forceur pour dégager les pattes de fixation de la façade.
• Retourner la façade :

Le bouton PROG se situe a cote de la pile (d).

6.6.2 Enregistrement du point de commande dans le Lighting Indoor RTS

• Rétablit l'alimentation secteur.
• Faire un appui long sur le bouton PROG (A) du Lighting Indoor RTS :

La lampe témoin (B) s'allume.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
La fonction PROG du Lighting Indoor RTS est activée pendant environ 2 min.

• Faire un appui bref sur le bouton PROG (d) de la Situo :

La lampe témoin du Lighting Indoor RTS (B) clignote.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
Le point de commande est enregistré dans le Lighting Indoor RTS.

• Appuyer sur la touche Montée de la Situo:

• Si la lampe reliée au Lighting Indoor RTS s'allume, le Lighting Indoor RTS fonctionne.

• Si la lampe reliée au Lighting Indoor RTS ne s'allume pas, contacter le service d'assistance Somfy.

• Remetre en place la façon de la Situo:

• Insérer les pattes de fixation dans leurs encoches.

• Appuyer sur la partie inférieure jusqu'au « clac » pour fixer la façon sur son support.

• Mettre en place le capot (1) du Lighting Indoor RTS :

• Insérer le capot sur le Lighting Indoor RTS de façon à pouvoir dire le logo Somfy en bas à droite.

• Appuyer sur le capot jusqu'àu « clac » signalant la fixation correcte du capot sur le Lighting Indoor RTS.

6.7 Telecommandes Telis 1 RTS / Telis Soliris RTS

La Telis 1 RTS a 1 lampe tímoin (5a) et la Telis Soliris RTS, 2 lampes tímoin (5b).

Si la télécommande a plus de 2 lampes témoin, se reporter au chapitre « Telecommandes Telis 4 RTS / Telis 4 Soliris RTS »

6.7.1 Accès au bouton PROG de la Telis

• Retourner la Telis :

Le bouton PROG (e) se situe sur la face arrête.

6.7.2 Enregistrement du point de commande dans le Lighting Indoor RTS

• Rétablit l'alimentation secteur.
• Faire un appui long sur le bouton PROG (A) du Lighting Indoor RTS :

La lampe tímoin (B) s'allume.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
La fonction PROG du Lighting Indoor RTS est activée pendant environ 2 min.

• Faire un appui bref sur le bouton PROG (e) de la Telis avec une pointe de crayon :

La lampe témoin du Lighting Indoor RTS (B) clignote.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
Le point de commande est enregistré dans le Lighting Indoor RTS.

• Appuyer sur la touche Montée de la Telis:

• Si la lampe reliée au Lighting Indoor RTS s'allume, le Lighting Indoor RTS fonctionne.

• Si la lampe reliée au Lighting Indoor RTS ne s'allume pas, contacter le service d'assistance Somfy.

• Mettre en place le capot (1) du Lighting Indoor RTS :

• Insérer le capot sur le Lighting Indoor RTS de façon à pouvoir dire le logo Somfy en bas à droite.

• Appuyer sur le capot jusqu'àu « clac » signalant la fixation correcte du capot sur le Lighting Indoor RTS.

6.8 Telecommandes Telis 4 RTS / Telis 4 Soliris RTS

Les Telis 4 RTS (6a) et Telis 4 Soliris RTS (6b) ont 4 lampes témoin.

6.8.1 Accès au bouton PROG de la Telis

• Sur la Telis, sélectionner la lampe témoin qui commandera la lampe reliée au Lighting Indoor RTS, avec la touche (f).
• Retourner la Telis :

Le bouton PROG (g) se situe sur la face arrête.

6.8.2 Enregistrement du point de commande dans le Lighting Indoor RTS

• Rétablir l'alimentation secteur.
• Faire un appui long sur le bouton PROG (A) du Lighting Indoor RTS :

La lampe témoin (B) s'allume.
La lampe reliée au Lighting Indoor RTS s'allume et s'éteint.
La fonction PROG du Lighting Indoor RTS est activée pendant environ 2 min.

• Sur la Telis, Sélectionner la lampe témoin qui commandera la lampe reliée au Lighting Indoor RTS, avec la touche (f).
• Faire un appui bref sur le bouton PROG (g) de la Telis avec une pointe de crayon :

La lampe témoin du Lighting Indoor RTS (B) clignote.
La lampe reliée au Lighting

Indoor RTS s'allume et s'eteint.

Le point de commande est enregistré dans le Lighting Indoor RTS.

• Appuyer sur la touche Montée de la Telis:

-Si la lampe reliée au Lighting Indoor RTS s'allume, le Lighting Indoor RTS fonctionne.
- Si la lampe reliée au Lighting Indoor RTS ne s'allume pas, contacter le service d'assistance Somfy.

• Mettre en place le capot (1) du Lighting Indoor RTS :

• Insérer le capot sur le Lighting Indoor RTS de façon à pouvoir dire le logo Somfy en bas à droite.

• Appuyer sur le capot jusqu'àu « clac » signalant la fixation correcte du capot sur le Lighting Indoor RTS.

7. Remplacement d'un point de commande perdu ou casset

Si le point de commande enregistré dans le Lighting Indoor RTS est perdu ou cassé, un autre point de commande RTS doit être enregistré pour pouvoir allumer et éteindre la lampe reliée au Lighting Indoor RTS.

Attention : un maximum de 12 points de commande peut être enregistré dans un Lighting Indoor RTS.

• Prendre un autre point de commande compatible avec le Lighting Indoor RTS.
• Suivre les étapes décrites dans le chapitre « Enregistrement du point de commande dans le Lighting Indoor RTS » selon le modele de point de commande.

Attention: Si après avoir suivi cette opération la lampe tímoin (B) du Lighting Indoor RTS ne s'allume pas, contacter le service d'assistance Somfy pour être guidé dans le remplacement.

8. Le Lighting Indoor RTS au quotidien

8.1 Utilisation

Le pilotage de l'éclairage différent selon le point de commande qui est associé au Lighting Indoor RTS.

• Il existe trois catégories de point de commande :

• Point une touche;

• Télecommandes Telis 4 RTS et Telis 4 Soliris RTS ;
• Autres points de commande RTS : Point avec touches Montée/ STOP/Descente, Horloge, Point de commande Situo fixé au mur, Télécommande Telis 1 RTS et Télécommande Telis Soliris RTS.

8.1.1 Utilisation avec un point une touche

• Appuyer sur la touche du point une touche pour allumer et éteindre la lampe reliée au Lighting Indoor RTS :

Marche/Arrêt/Marche/Arrêt/Marche...

8.1.2 Utilisation avec une télécom mande Telis 4 RTS ou Telis 4 Soliris RTS

• Sur la télécommande, selectionner avec la touche (f) la lampe témoin qui commande la lampe reliée au Lighting Indoor RTS.

Pour allumer la lampe :

• Appuyer sur la touche Montée.

Pour eteindre la lampe :

• Appuyer sur la touche Descente.

8.1.3 Utilisation avec les autres points de commande RTS

Pour allumer la lampe :

• Appuyer sur la touche Montée.

Pour eteindre la lampe :

• Appuyer sur la touche Descente.

8.2 Entretien

• Nettoyer le Lighting Indoor RTS avec un produit menager de nettoyage de type multi-usage ou vitres.
• Ne jamais faire tremper le Lighting Indoor RTS dans un liquide.

9. Un problème avec le Lighting Indoor RTS ?

Problème	Causes possibles	Solutions
La lampe tímein du Lighting Indoor RTS ne s'allume pas.	Le câblage du Lighting Indoor RTS est incorrect.	Couper l'alimentation secteur et contrôler le câblage – voir chapitre 5 « Fixation du Lighting Indoor RTS ».
	L'alimentation secteur est coupée.	Rétablit l'alimentation secteur.
	Le fusible du Lighting Indoor RTS est hors d'usage.	Remplacer le fusible – voir chapitre 10 « Remplacement du fusible ».
Il est impossible d'utiliser le Lighting Indoor RTS après avoir suivi la procédure pas à pas.	L'enregistrement du point de commande dans le Lighting Indoor RTS a échoué.	Contacter le service d'assistance Somfy.
La lampe reliée au Lighting Indoor RTS ne s'allume pas ou ne s'éteint pas après un appeui sur la touche correspondante du point de commande.	Le point de commande se trouve trop loin du Lighting Indoor RTS.	Se rapprocher du Lighting Indoor RTS et appuyer de nouveau sur une touche du point de commande. Si cela ne fonctionne toujours pas, remplaner la pile du point de commande.
	La pile du point de commande est faible.	Remplacer la pile par une pile aux caractéristiques identiques – se reporter à la notice du point de commande.
	L'ampoule est grillée.	Couper l'alimentation secteur et remplaner l'ampoule défec-tuese par une ampoule neuve. Rétablit l'alimentation secteur.
La lampe reliée au Lighting Indoor RTS s'allume après un appui sur la touche Descende du point de commande.	La télécommande est tenue à l'envers.	Retourner la télécom-mande de façon à avoir la lampe tímoin en dessous des touches Montée / my / Descente.
La lampe reliée au Lighting Indoor RTS s'éteint après un appui sur la touche Montée du point de commande.	Le point de commande est fixé à l'envers.	Démonter le point de commande et le remonter dans l'autre sens.
Le point de commande allume ou éteint une autre lampe.	Il y a eu un problème lors de l'enregistre-ment du point de commande dans le Lighting Indoor RTS.	Contacter le service d'assis-tance Somfy.

• Pour tout problème ou question non résolu(e), contacter le service d'assistance Somfy au numero de téléphone indiqué au dos de cette notice.

10. Remplacement du fusible

Environnement! Ne pas jeter le fusible usage avec les ordures menagères, voir paragraphe 2.3.

• Couper l'alimentation secteur.

• Démonter le capot (1) du Lighting Indoor RTS:

• Soulever avec douceur le capot avec un outil fin et plat (type tournevis plat) sur un des cots, au niveau de l'encôche.

• Faire levier sans forcer pour degager les pattes de fixation du capot.

• Dégager le Lighting Indoor RTS (2) du cadre (ou du boitier de montage en saillie) sans tirer sur les cables d'alimentation.

Le fusible se situe dans le portefusible amovible sur lequel figurent les reférences du fusible.

• Demonter le porte-fusible amovible à l'aide d'un tournevis plat :

• Soulever avec douceur le portefusible amovible avec un outil fin et plat (type tournevis plat) au niveau de l'encôche située au bord du côté bombé.

• Faire levier sans forcer pour degager la patte de fixation de l'autre coto du porte-fusible amovible.

• Retirer le fusible du porte-fusible en le poussant hors de la patte de maintain.

• Insérer unFuseaux caractéristiquesidentiques.

• Replacer le porte-fusible sur le Lighting Indoor RTS :

• Insérer la patte de fixation dans son encoche.

• Glisser l'autre cotoedans I'encoche.

• Appuyer sur le cotoé bombé jusqu'au « clac » pour fixer le porte-fusible sur le Lighting Indoor RTS.

• Contrôler que les câbles d'alimentation sont toujours connectés :

• Sinon remetre les fils dans les borniers correspondants - voir chapitre 5 «Fixation du Lighting Indoor RTS».

• Insérer le Lighting Indoor RTS (2) dans le support (5).

• Replacer le Lighting Indoor RTS de façon à pouvoir dire l'inscription « PROG » à l'endetroi.

• Appuyer sur le Lighting Indoor RTS jusqu'au « clac » signalant la fixation correcte du Lighting Indoor RTS sur le support.

• Rétabir l'alimentation secteur.

• Vérifier le fonctionnement du fusible :

• Appuyer sur le bouton de commande du Lighting Indoor RTS (C).

Si la lampe reliée au Lighting Indoor RTS ne sallume pas,voir chapitre 9 « Un probleme avec le Lighting Indoor RTS ? »
Si la lampe reliée au Lighting Indoor RTS s'allume, alors le remplacement du fusible est correct.

• Remetre en place le capot (1) du Lighting Indoor RTS :

• Insérer le capot sur le Lighting Indoor RTS de façon à pouvoir dire le logo Somfy en bas à droite.

• Appuyer sur le capot jusqu'àu « clac » signalant la fixation correcte du capot sur le Lighting Indoor RTS.

Où nous joindre ?

Belgium

Somfy Belux

Tel: [phone]

Site Internet: www.somfy.be

Canada

Somfy ULC

Tel: [phone]

Site Internet: www.somfy.com/nam/index.

CE Par la presente, Somfy déclare que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l'adresse Internet www.somfy.com/ce.

Utilisable en UE, CH et NO.
