Type de produit	Support mural pour projecteur
Marque	Chief
Modèle	CPAE300W
Couleur	Blanc
Matériau	Acier
Dimensions (L x H x P)	30 x 20 x 10 cm
Poids	2,5 kg
Charge maximale supportée	15 kg
Compatibilité	Universel, pour projecteurs jusqu'à 15 kg
Type de montage	Mural
Inclinaison	+/- 15 degrés
Rotation	360 degrés
Dégagement du mur	5 cm
Fixation incluse	Vis et chevilles
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale, vérifier la fixation murale
Pièces détachées	Disponibles sur demande auprès du fabricant
Garantie	2 ans

FOIRE AUX QUESTIONS - CPAE300W Chief

Quel poids maximum peut supporter le support CPAE300W ?

Le support Chief CPAE300W peut supporter un projecteur d'un poids maximum de 15 kg.

Le support est-il compatible avec tous les projecteurs ?

Oui, il est universel et compatible avec la plupart des projecteurs grâce à des adaptateurs fournis.

Comment installer le support mural ?

Fixez la plaque murale au mur à l'aide des vis fournies, puis accrochez le projecteur sur le support. Serrez les vis de sécurité.

Le support permet-il d'ajuster l'angle du projecteur ?

Oui, il offre une inclinaison de +/-15 degrés et une rotation à 360 degrés pour un positionnement optimal.

Quelle est la distance minimale entre le mur et le projecteur ?

Le dégagement par rapport au mur est d'environ 5 cm.

Le support est-il livré avec les vis ?

Oui, le kit comprend des vis et chevilles adaptées à la plupart des murs.

Comment entretenir le support ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles sur demande auprès du service client Chief.

Le support est-il garanti ?

Oui, il bénéficie d'une garantie de 2 ans contre tout défaut de fabrication.

Peut-on utiliser ce support au plafond ?

Ce modèle est conçu pour un montage mural. Pour un montage au plafond, utilisez un support adapté.

MODE D'EMPLOI CPAE300W Chief

Extension Columns with Cable Cover Colonnes d'extension avec protège-câble Ausziehsäulen mit Kabelabdeckung

DISCLAIMER

Milestone AV Technologies, ses filiales et entreprises affiliées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresse ou implicite, au titre des informations contenues dans le présent document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Un AVERTISSEMENT vous indique qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

- La capacité de poids des colonnes d'extension CPAE peut être LIMITÉE à la capacité de poids la plus basse de tout autre élément ou accessoire utilisé dans le système de support.

AVERTISSEMENT : N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT : Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÛR--

DIMENSIONS

REMARQUES :
1. LES COLONNES DE TYPE CPAE SONT DISPONIBLES EN PLUSIEURS LONGUEURS
2. LE NUMÉRO DE LA PIECE INDIQUERA LA LONGUEUR
3. LA COULEUR STANDARD EST LE NOIR. UN « S » OU UN « W » À LA FIN DU NUMÉRO DE LA PIÈCE SIGNIFIE RESPECTIVEMENT ARGENT OU BLANC
EXEMPLES : CPAE030 = 30 CM DE LONG, NOIR CPAE150W = 150 CM LONG, BLANC

B (1) [protège-câble] (2-CPAE300)

(CPAE-024 illustré à titre d'exemple)

INSTALLATION

IMPORTANT ! : La procédure suivante suppose que la plaque pour plafond CPA homologuée UL (non incluse) a été correctement installée en suivant les instructions fournies avec la plaque.

1. Installez la colonne d'extension de série CPAE sur la plaque pour plafond CPA homologuée UL (non incluse) en suivant les instructions fournies avec la plaque.

REMARQUE : L'installation des vis autotaraudeuses à tête hexagonale (incluses avec les accessoires et les supports homologuée Chief) est plus facile lorsque les vis sont bien alignées avec les trous de la colonne d'extension, et lorsqu'une perceuse et un tourne-écrou sont utilisés. Si vous n'utilisez PAS de perceuse, une légère pression sera nécessaire pour faire rentrer les vis autotaraudeuses.

1. Fixez la colonne d'extension en suivant les instructions incluses avec la plaque pour plafond.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants situés dans le système de support des colonnes d'extension CPAE ne dépasse pas 226,8 kg (500 lbs).

- La capacité de poids des colonnes d'extension CPAE peut être LIMITÉE à la capacité de poids la plus basse de tout autre élément ou accessoire utilisé dans le système de support.

1. Installez et fixez le support (non inclus) à l'extrémité inférieure de la colonne d'extension (A) en suivant les instructions incluses avec le support.

2. Retirez l'adhésif situé à l'arrière du protège-câble (B).

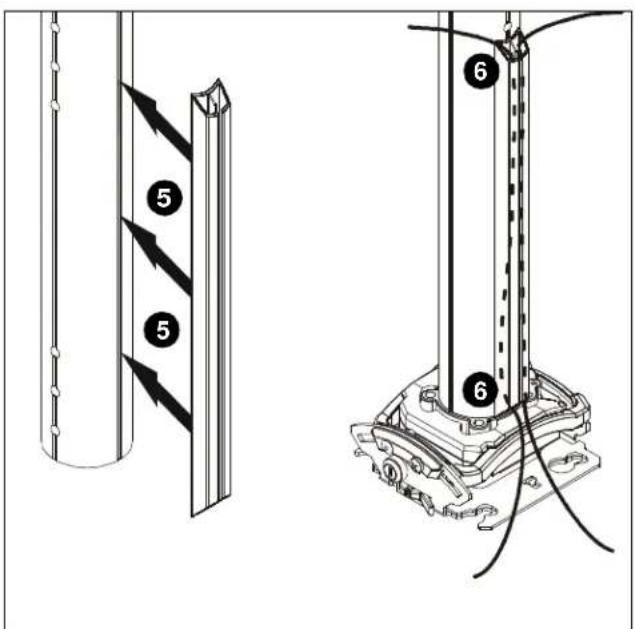

3. Placez le protège-câble (B) sur la colonne (A) à l'emplacement souhaité. (voir la Figure 1)

REMARQUE : Le protège-câble (B) peut être coupé en plus petits morceaux si nécessaire. Utilisez un couteau à lame escamotable pour couper le protège-câble et placez les morceaux aux emplacements souhaités sur la colonne.

1. Acheminez les câbles comme souhaité à travers le protège-câble (B). (voir la Figure 1)
