Type de produit	Actionneur pour porte de garage
Marque	SOMFY
Modèle	HUBARM
Utilisation prévue	Motorisation de portes non débordantes ou semi-débordantes
Alimentation électrique	230 V AC, 50 Hz
Puissance nominale	500 W
Dimensions de l'actionneur	300 x 100 x 100 mm
Poids de l'actionneur	3 kg
Longueur de rail maximale	2,5 m
Force de poussée/traction	500 N
Niveau sonore	< 60 dB
Température de fonctionnement	-20 °C à +60 °C
Indice de protection	IP20
Type de porte compatible	Porte basculante ou sectionnelle
Déverrouillage manuel	Oui, par chariot déverrouillable
Réglage de fin de course	Oui, réglable
Bras de levage fourni	Oui (bras B et bras C)
Entretien	Vérifier les fixations et lubrifier annuellement
Nettoyage	Avec un chiffon sec
Sécurité	Respecter les consignes de montage ; déverrouillage manuel en cas de panne
Réparabilité	Faire appel à un installateur professionnel SOMFY
Pièces détachées disponibles	Bras de levage, chariot, actionneur
Garantie	Consulter les conditions SOMFY

FOIRE AUX QUESTIONS - HUBARM SOMFY

Comment installer le HUBARM sur ma porte de garage ?

L'installation doit être réalisée par un professionnel. Fixez l'actionneur au plafond en respectant les hauteurs indiquées. Montez le bras de levage B sur la porte, centré sur l'axe (décalage max 100 mm). Remplacer le bras fourni avec l'actionneur par le bras C et raccordez-le au chariot. Déverrouillez le chariot (fig. 5.1) et amenez-le près de la porte. Raccordez le bras C au bras de levage B (fig. 5.2). Ajustez la fin de course à l'ouverture pour que la porte reste légèrement inclinée (fig. 6).

Quels types de portes sont compatibles avec le HUBARM ?

Le HUBARM est conçu pour motoriser les portes non débordantes ou semi-débordantes. Il est adapté aux portes basculantes ou sectionnelles. Vérifiez que le bras de levage peut être centré sur l'axe de la porte.

Comment régler les fins de course ?

Après installation, ajustez la fin de course à l'ouverture de sorte que la porte reste légèrement inclinée (fig. 6). Ce réglage facilite le mouvement et limite les efforts sur l'actionneur. Suivez les instructions de la notice pour un réglage précis.

Que faire en cas de panne de courant ?

Utilisez le déverrouillage manuel du chariot (fig. 5.1) pour ouvrir ou fermer la porte manuellement. Ce système permet de manœuvrer la porte sans alimentation électrique.

Comment entretenir l'actionneur HUBARM ?

Un entretien régulier est recommandé. Vérifiez les fixations et lubrifiez les pièces mobiles (chariot, bras) au moins une fois par an. Nettoyez l'actionneur avec un chiffon sec. Faites appel à un professionnel pour toute réparation.

Puis-je utiliser le HUBARM avec une porte de garage existante ?

Oui, à condition que la porte soit non débordante ou semi-débordante et que le bras de levage puisse être fixé correctement. Si les points de fixation ne correspondent pas, ajoutez une plaque de renfort entre le bras de levage B et la porte.

Quelle est la force de traction du HUBARM ?

La force de traction nominale est d'environ 500 N, ce qui permet de motoriser des portes standards de garage résidentiel. Pour des portes plus lourdes, consultez un installateur.

Le bras fourni avec l'actionneur est-il adaptable ?

Le HUBARM est livré avec un bras standard qu'il faut remplacer par le bras C fourni dans le kit. Le bras C doit être raccordé au chariot et au bras de levage B fixé sur la porte.

Comment déverrouiller manuellement le chariot ?

Pour déverrouiller le chariot, suivez la figure 5.1 de la notice. Tirez la poignée de déverrouillage pour libérer le chariot et permettre un mouvement manuel de la porte.

Où trouver les pièces détachées pour le HUBARM ?

Les pièces détachées comme le bras de levage B, le bras C et le chariot sont disponibles chez les revendeurs agréés SOMFY. Contactez le service client SOMFY pour obtenir les références exactes.

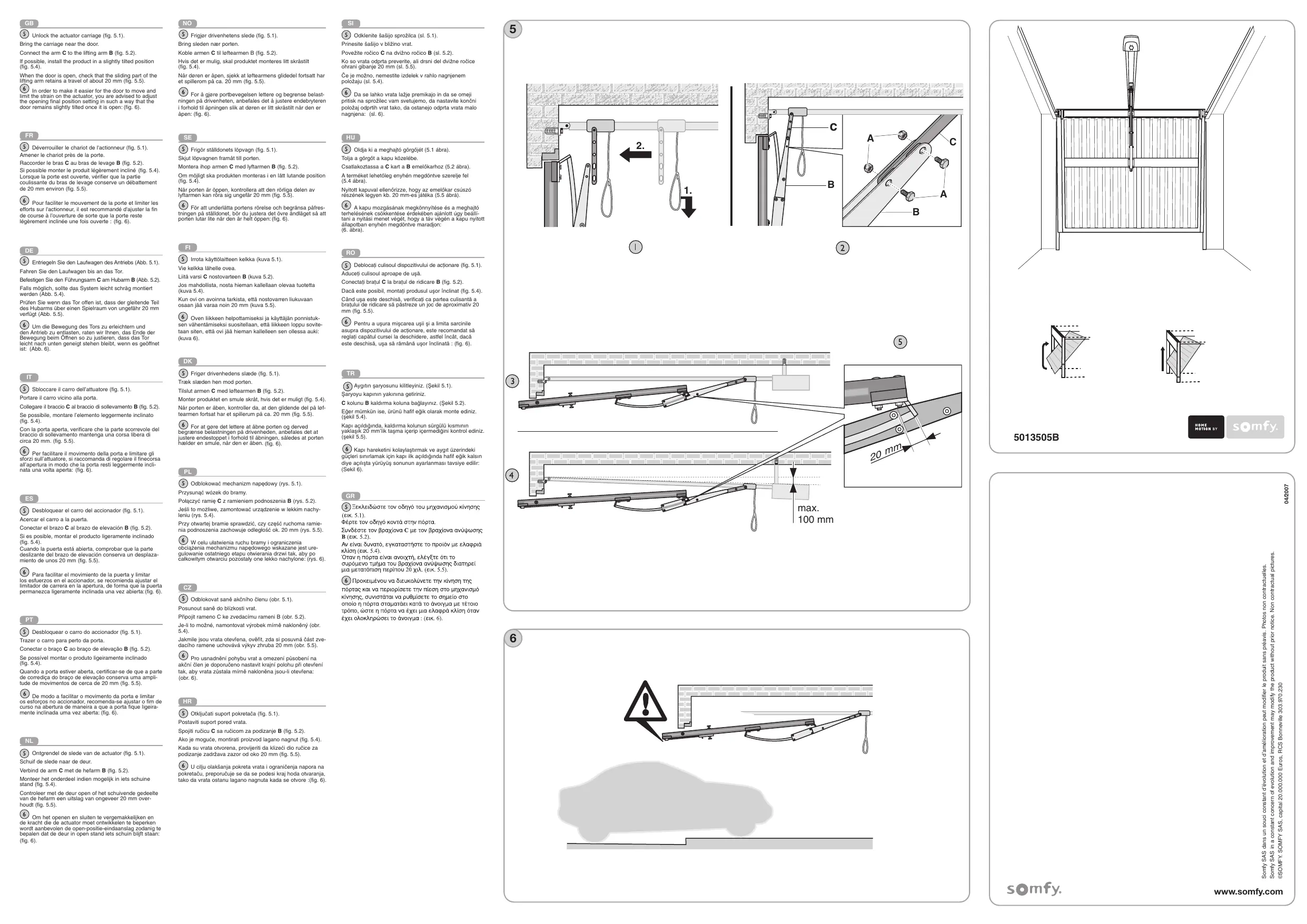

MODE D'EMPLOI HUBARM SOMFY

5 Déverrouiller le chariot de l'actionneur (fig. 5.1). Amener le chariot près de la porte. Raccorder le bras C au bras de levage B (fig. 5.2). Si possible monter le produit légèrement incliné (fig. 5.4). Lorsque la porte est ouverte, vérifier que la partie coulissante du bras de levage conserve un débordement de 20mm environ (fig. 5.5). 6 Pour faciliter le mouvement de la porte et limiter les efforts sur l'actionneur, il est recommended d'ajuster la fin de course à l'ouverture de sorte que la porte reste légèrement inclinée une four voûre : (fig. 6).

Permet de motoriser les portes non débordantes ou semi-débordantes.

Recommandations

Le non-respect des instructions exclut la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

Permet de motoriser les portes non débordantes ou semi-débordantes

Le bras de levage B doit être centré sur l'axe de la porte; un décalage de 100mm maximum est possible.

Fixer le bras de levage B sur la porte

Si les points de fixation ne correspondent pas au renfort existant de la porte, ajouter une plaque de renfort entre le bras de levage B et la porte.

③ Fixer l'actionneur au plafond en respectant les hauteurs indiquées.

4 Remplacer le bras fourni avec l'actionneur par le bras C.

Raccorder le bras C au chariot de l'actionneur.

(2) Monter de haut B sur deur.
