Marque	SOMFY
Modèle	DIGICODE RADIO RTS
Type de produit	Système de contrôle d'accès radio
Utilisation principale	Commande à distance de deux automatismes (portail, porte de garage, volet roulant)
Nombre de touches de commande	2
Code principal	Par défaut 000000, modifiable (4 à 6 chiffres ou lettres)
Codes secondaires	Jusqu'à 4 codes (2 par touche), 4 à 6 chiffres
Rétro-éclairage	Automatique en cas de faible luminosité
Touches de programmation	3 touches sensitives au dos (set, prog, ADR)
Compatibilité	Automatismes Somfy (portails, portes de garage, moteurs tubulaires, etc.)
Installation	Sur support fourni, fixation murale, éviter surfaces métalliques
Alimentation	Piles (non fournies)
Portée radio	Non spécifiée
Sécurité	Code d'accès obligatoire, protection contre les enfants (ne pas laisser jouer)
Remise à zéro	Possible avec la clé fournie (touche ADR au dos)
Certification	Conforme à la directive R&TTE 1999/5/EC
Nombre de pages de la notice	8
Langue de la notice	Français
Garantie	Non-respect des instructions exclut la responsabilité et la garantie SOMFY
Service client	Site web somfy.fr, conseiller par téléphone ou en magasin

FOIRE AUX QUESTIONS - DIGICODE RADIO RTS SOMFY

Comment modifier le code principal ?

Tapez le code principal actuel (par défaut 000000), appuyez brièvement sur set, puis maintenez set jusqu'à ce que le voyant du bas s'allume. Tapez votre nouveau code (4 à 6 chiffres ou lettres) et validez avec set. Confirmez en retapant le nouveau code suivi de set. Le voyant s'éteint, le code est mémorisé.

Comment ajouter un code secondaire ?

Tapez le code principal, appuyez brièvement sur set, puis maintenez set jusqu'à ce que le voyant du bas s'allume. Appuyez sur le bouton de commande souhaité (1 point ou 2 points). Tapez votre code secondaire (4 à 6 chiffres) et validez avec set. Confirmez en retapant le code secondaire suivi de set. Le voyant s'éteint, le code est mémorisé.

Comment effacer un code secondaire spécifique ?

Tapez le code principal, appuyez brièvement sur set, puis maintenez set jusqu'à ce que le voyant du bas s'allume. Appuyez sur le bouton de commande correspondant au code à effacer. Tapez ce code secondaire, puis maintenez set enfoncé jusqu'à ce que le voyant du bas s'éteigne (environ 10 secondes). Le code est alors effacé.

Comment effacer tous les codes secondaires ?

Tapez le code principal, appuyez brièvement sur set, puis maintenez set jusqu'à ce que le voyant du bas s'allume. Maintenez ensuite set enfoncé jusqu'à l'extinction du voyant (environ 10 secondes). Tous les codes secondaires des deux boutons sont effacés.

Que faire si j'ai oublié mon code principal ?

Effectuez une remise à zéro totale : ouvrez le digicode avec la clé fournie, puis maintenez la touche ADR au dos jusqu'à ce que les deux voyants s'allument (environ 15 secondes). Le code principal revient à 000000.

Comment effectuer une remise à zéro totale ?

Ouvrez le digicode avec la clé fournie. Maintenez la touche ADR au dos enfoncée jusqu'à ce que les deux voyants s'allument (environ 15 secondes). Tous les codes sont effacés et le code principal redevient 000000.

Comment mémoriser le digicode sur un portail Somfy ?

Pour un portail Somfy (SGA, SLD, SGS, LS, etc.), choisissez la touche du digipad. Posez le digipad sur la cible gravée sur le capot. Composez le code principal ou d'accès, puis maintenez la touche enfoncée jusqu'à ce que le voyant PROG clignote lentement. Relâchez la touche : elle est mémorisée. Pour les modèles solaires, composez le code puis faites un appui bref sur la touche.

Comment mémoriser le digicode sur une porte de garage Somfy ?

Pour GDK/LS9000 : appuyez 3 secondes sur le bouton de réglage du moteur jusqu'à ce que le voyant s'allume. Composez le code principal ou d'accès et appuyez sur la touche du digicode jusqu'à ce que le voyant clignote. Relâchez. Pour GDT 200 : appuyez 2 secondes sur la touche du moteur jusqu'à l'allumage de la lampe, puis composez le code et appuyez sur la touche. La lampe clignote 5 secondes puis s'arrête.

Comment mémoriser le digicode sur un moteur tubulaire ?

Réveillez le moteur avec votre commande individuelle. Tapez le code principal, puis faites un appui bref sur set. Faites un appui bref sur la touche prog au dos du digipad (le voyant du haut clignote). Appuyez sur le bouton de commande souhaité : le volet réagit par un bref mouvement (va-et-vient). La touche est mémorisée.

Que faire si le voyant du bas s'allume au lieu du voyant du haut lors de l'utilisation ?

Cela indique un problème de code. Vérifiez que vous avez tapé le bon code principal ou secondaire. Si le problème persiste, essayez avec le code usine 000000. Si le voyant du bas s'allume encore avec ce code, effectuez une remise à zéro totale (touche ADR). Si le voyant du haut s'allume avec 000000, recommencez la modification du code principal (étape B).

MODE D'EMPLOI DIGICODE RADIO RTS SOMFY

Nous, SOMFY, déclarons que ce produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive R&TTE 1999/5/EC. Une déclaration de conformité est mise à disposition à l'adresse www.somfy.com/CE(Digipad).

Le non-respect de ces instructions exclut la responsabilité de SOMFY et sa garantie. SOMFY ne peut être tenue responsable des changements de normes et standards intervenus après la publication de cette notice.

Recommandations

Ne pas laisser les enfants jouer avec le système de commande. Pour préserver une bonne émission radio, le produit ne doit pas être installé sur une surface métallique.

Bien vous connaître, vous écouter, répondre à vos besoins, telle est l'approche de Somfy.

Pour tout renseignement concernant le choix, l'achat ou l'installation de systèmes Somfy, vous pouvez demander conseil à votre magasin de bricolage ou prendre contact directement avec un conseiller Somfy qui vous guidera dans votre démarche.

Site internet: www.somfy.fr

Description

Le Digicode radio RTS permet de commander deux automatismes distincts à l'aide des deux boutons de commande :

Les fonctions et le mode de mémoire de ces touches sont les mêmes que pour une télécommande simple 2 touches, sauf qu'il y a un code à entrer pour que les boutons de commandes soient opérationnels ou actifs.

• 1 code principal : Ce code est valable pour les deux touches de commandes.

Ce code est également requis pour toutes manipulations de programmation.

• 4 codes secondaires : Deux codes possibles par bouton de commande (pour donner par exemple un accès temporaire). Ces codes peuvent être de 4, 5 ou 6 chiffres.

Le Digicode Radio est aussi muni d'une fonction rétro-éclairage des touches en cas de manque de luminosité.

Les trois touches au dos du digicode sont des touches sensitives (appui avec le doigt), ne pas tout pas appuyer à l'aide d'un objet métallique (tournevis par exemple).

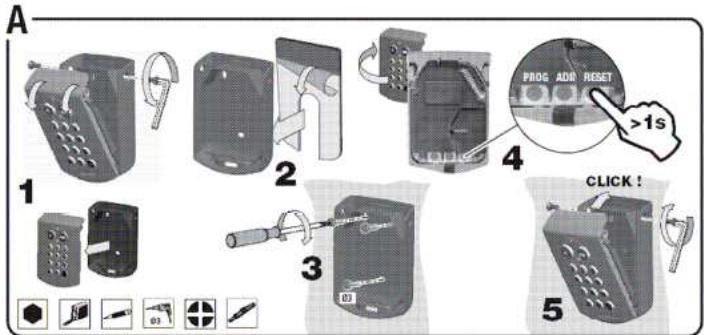

• INSTALLATION DU SUPPORT (étape 1 à 3)
• REVEILLER LE DIGIPAD ( étape 4 )

Le Digipad est livré en sortie d'usine dans un mode veille.

Vérifier que le DIGIPAD est bien réveillé, lors de l'appui sur un chiffre au hasard le voyant du bas doit s'allumer, si ce n'est pas le cas recommencer l'opération 4; si le problème persiste contacter l'assistance technique.

• FIXATION DU DIGIPAD SUR SON SUPPORT (étape 5)

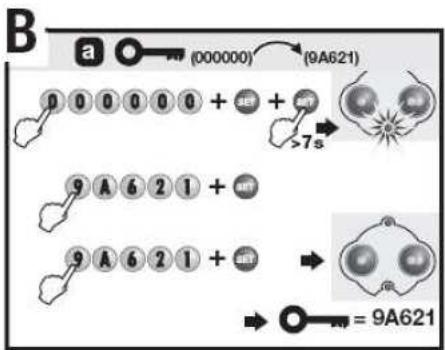

ETAPE B: modification du code principal

C'est le code qui permet de rendre actives les deux touches de commande.

Il permet également l'ajout ou l'effacement des codes secondaires.

Le code principal par défaut est : 000000

Dans l'exemple ci-dessous, il est remplacé par : 9A621

Ce code peut être de 4, 5 ou 6 symboles (chiffres ou lettres).

-Tapez le code principal : 000000

• Appuyer sur la touche « set » (appui bref), puis
• Faire un appui maintenu sur la touche « set » jusqu'à ce que le voyant du bas s'allume

-Tapez votre nouveau code puis validez avec un appui sur la touche « set »

À ce moment, le voyant du bas est toujours allumé,

• Il faut confirmer votre nouveau code en le retapant suivi d'un appui sur la touche « set »

alors le voyant du bas s'éteint, le code est mémorisé.

Verification du BON fonctionnement :

Taper le code principal, puis appuyer sur l'un ou l'autre des boutons de commande, à l'appui levoyant du haut doit s'allumer.

Si c'est le voyant du bas, il y a un problème de code ; réessayer alors avec le code 000000, si avec ce code le voyant du haut s'allume, il faut recommencer la manipulation de changement de code principal (étape B).

Si le voyant du bas s'allume avec le code 000000, le plus simple est de faire la remise à zéro totale du Digipad (voir p 5), puis de recommencer cette étape B.

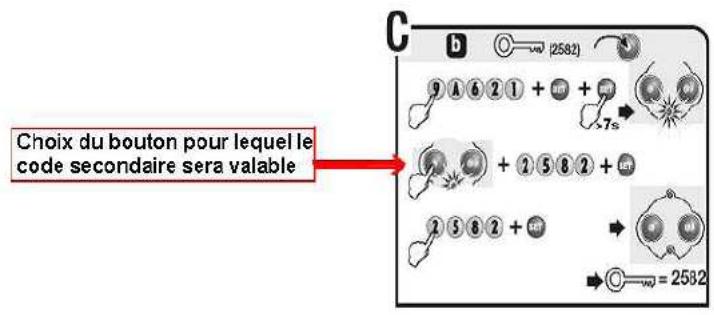

ETAPE C: memorisation d'un code secondaire

La mémoire d'un code secondaire n'est valable que sur un seul des deux boutons de commande.

-Taper votre code principal, suivi d'un appui bref sur la touche « set », Renvoie uniquement la version corrigée du passage, en respectant les règles. N'ajoute aucun mot qui ne soit pas déjà présent ou clairement tronqué.

• puis un appui maintenu sur « set » jusqu'à ce que le voyant du bas s'allume
• Appuyer sur le bouton de commande que vous souhaitez associé au code secondaire

Tapez votre code secondaire suivi d'un appui sur la touche « set »

• Il faut confirmer votre code : Retaper votre code secondaire suivi d'un appui sur la touche « set », le voyant s'éteint, le code est mémorisé.

Verification du BON fonctionnement :

Taper le code secondaire mémorisé, puis appuyer sur le bouton de commande correspondant ; à l'appui le voyant du haut doit s'allumer. Si c'est le voyant du bas qui s'éclaire, il y a un problème de code.

Recommencer alors la manipulation de mémorisation d'un code. Si le problème persiste, faire la suppression de tous les codes secondaires existants (voir p. 6), puis refaire cette étape C.

Annulation des CODES memorises:

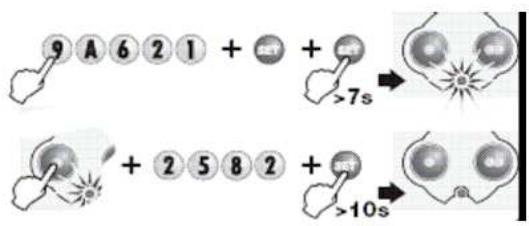

SUPPRESSION D'UN CODE EXISTANT : Permet d'effacer un code secondaire connu que vous ne pouvez plus laisser actif.

• Tapez votre code principal, suivi d'un appui bref sur la touche « set », puis un appui maintenu sur « set » jusqu'à ce que le voyant du bas s'allume.
• Appuyer sur le bouton de commande auquel correspond le code secondaire que vous pouvez effacer.
• Puis taper ce code suivi d'un appui maintenu sur la touche « set » jusqu'à l'extinction du voyant du bas (environ 10 s), le code est alors effacé.

Vérification : taper le code secondaire puis appuyer sur la touche de commande à laquelle il était destiné, si le voyant du bas s'allume, le code a bien été effacé, si le voyant du haut s'allume, le code est encore en mémoire, il faut recommencer cette manipulation.

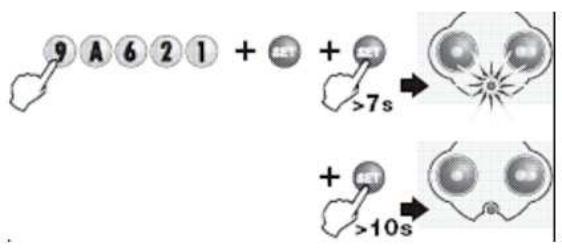

Suppression de tous les CODES d'acces existants:

Supprimer l'ensemble des codes secondaires, sans obligation de les connaître

-Taper votre code principal, suivi d'un appui bref sur la touche « set », puis - Un appui maintenu sur « set » jusqu'à ce que le voyant du bas s'allume - Faire un appui maintenu sur la touche « set » jusqu'à l'extinction du voyant (environ 10 s), tous les codes d'accès des deux boutons de commande sont alors effacés.

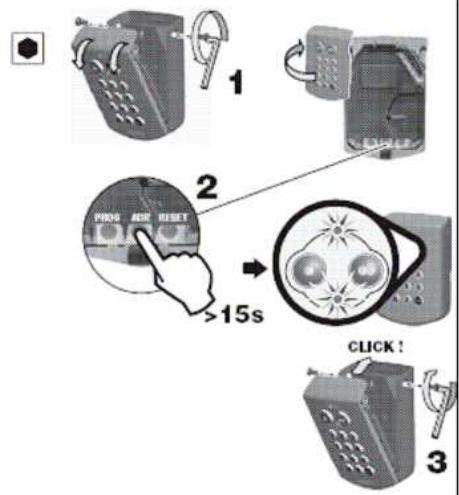

REMISE A ZERO TOTALE DU DIGIPAD : Attention, il n'y a alors plus aucun code secondaire en mémoire, et le code principal revient à son code usine d'origine : 000000

• Ouvrir le digicode avec la clé fournie.
• Faire un appui maintenu sur la touche ADR au dos du digicode, jusqu'à ce que les deux voyants s'allument (environ 15s), le digicode est alors remis à zéro.

Vérification : Taper le code usine principal : 000000, puis faites un appui sur une des deux touches de commandes, si le voyant du haut s'allume, le digicode est bien remis à zéro, si le voyant du bas s'allume, il faut recommencer cette manipulation.

ETAPE D: mémorisation du digicode sur un automatisme

Attention : pour tout automatisme antérieur à 2006, faire la manipulation spécifique présente en fin de fiche astuce avant la mémorisation de la touche de commande.

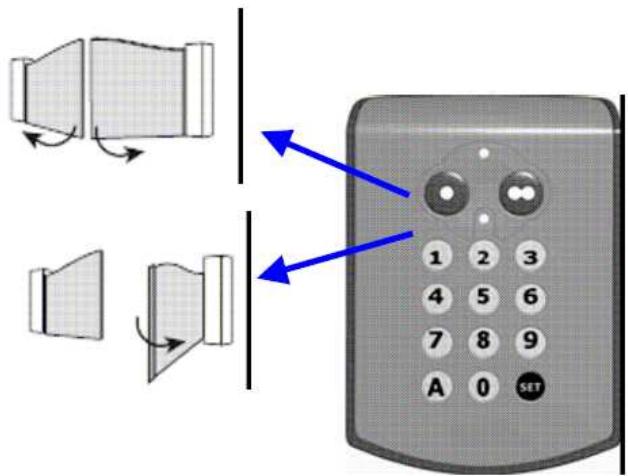

1) Sur un automatisme de portail somfy

SGA 5000 - 6000 / SLD 3000 / SGS 501 - 601 / LS 400

La première touche mémoireisée sur l'automatisme de portail aura pour fonction l'ouverture totale. Si cette même touche est enregistrée une seconde fois, elle aura la fonction supplémentaire d'ouverture piétonne.

Rappel : dans le cas évoqué ci-dessus, un appui court aura pour effet une ouverture piétonne, un appui long ouvrira les deux vantaux.

Choisir la touche du Digipad que vous souhaitez utiliser pour commander l'ouverture totale de votre portail. Poser le Digipad sur la cible gravée sur le capot :

1. Composer le code principal ou d'accès puis maintenir la touche à memoriser enfoncée jusqu'à ce que le voyant PROG clignote lentement (le voyant DANGER s'éclaire pendant l'appui).
2. Relacher la touche : elle est mémoireisée.

À la fin du cycle de mémorisation, seuls les voyants PROG et ON/OFF sont allumés, l'électronique étant en attente de mémorisation de la course des vantaux.

FICHE ASTUCE du technicien digicode RADIO RTS

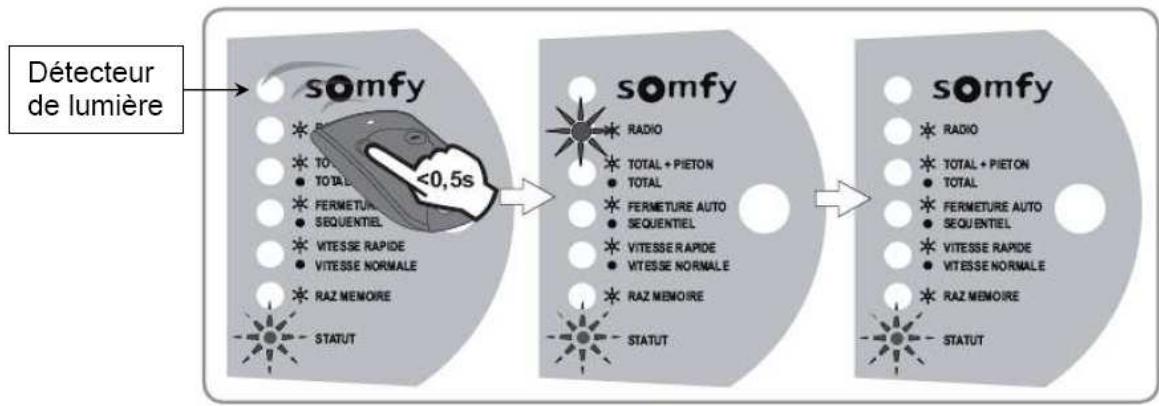

MEMORISATION SUR LES NOUVELLES ELECTRONIQUES COMPATIBLES SOLAIRE (Freevia, LS420, LS430, SGA, SGS, etc...)

Choisir la touche 1 point ou 2 points du DIGIPAD radio que vous souhaitez utiliser pour commander l'ouverture totale de votre portail.

Poser le dessus du boîtier électronique moteur (sans occulter le détecteur de lumière).

Composer le code principal (code usine 000 000) ou d'accès, puis faites un appui bref sur la touche 1 point ou 2 points du DIGIPAD radio.

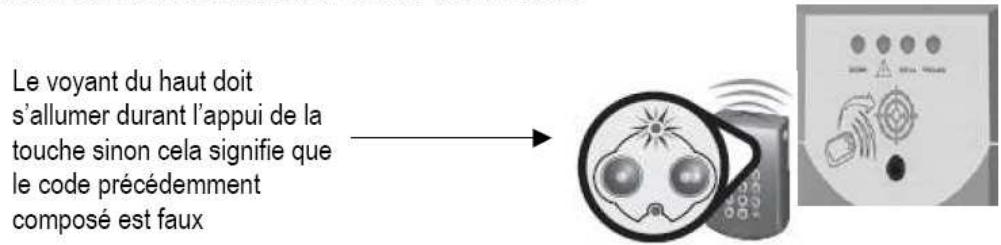

Le voyant du haut doit s'allumer durant l'appui de la touche, sinon cela signifie que le code précédemment composé est faux.

Le voyant RADIO du boîtier électronique moteur s'allume puis s'éteint.

Relacher la touche : elle est mémorisée.

N'occultez pas le détecteur de lumière avec le DIGIPAD radio

Note : Vous ne pouvez enregistrer qu'une seule touche par DIGIPAD radio. Si vous mémorisez une deuxième touche, la première sera automatiquement effacée.

2) Sur un automatisme de porte de garage somfy

GDK 3000-4000/LS9000

Mémoriser une touche du Digipad pour commander le moteur : Appuyer 3 secondes sur le bouton de réglage. Le voyant de réglage s'allume.

Puis composer le code principal ou d'accès et appuyer sur la touche du Digicode à mémoriser jusqu'à ce que le voyant de réglage clignote.

Relacher la touche du Digicode : elle est mémoire. Le voyant de réglage s'éteint.

GDT 200

Appuyer 2 secondes sur la touche du moteur jusqu'à ce que la lampe s'allume, puis relacher.

Vous disposez de 2 minutes pour mémoriser la touche du Digicode. Pour ce faire, composer le code principal ou d'accès et appuyer sur la touche du Digicode à mémoriser. La lampe du moteur clignote 5 secondes et s'arrête : la touche est mémorisée.

Pour vérifier la mémorisation des commandes, composer le code principal ou second et appuyer sur la touche du Digicode mémorisé, la lampe clignote 5 secondes et s'arrête.

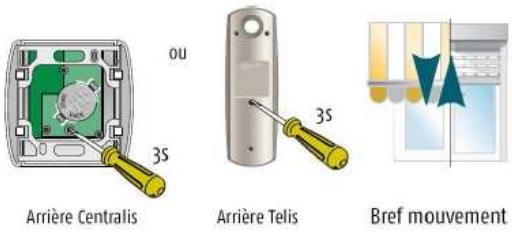

3) Memorisation sur un moteur tubulaire :

Réveillez-vous moteur à l'aide de votre commande individuelle.

Une fois le moteur réveillé, il faut émémoriser une touche de commande du digipad dans la mémoire moteur.

• Taper votre code principal, puis faire un appui sur la touche « set » (appui bref).
• Faire un appui bref sur la touche « prog » au dos du Digipad, le voyant du haut clignote.
• Appuyer alors sur le bouton de commande que vous voulez pour commander le volet roulant, le volet réagit par un bref mouvement (va & vient).

FICHE ASTUCE du technicien digicode RADIO RTS

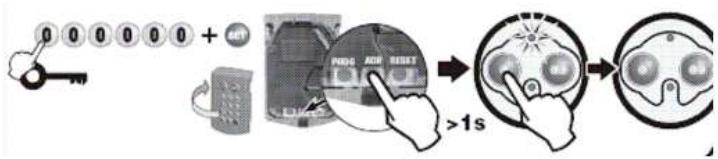

4) MEMORISATION SUR UN AUTOMATisme Gamme Somfy Grand Public ANTERIEUR A 2006:

Dans le cas d'une motorisation antérieur à 2006, il faut changer le protocole de la touche à ménoriser. Cette manipulation est donc à faire dans ce cas avant de ménoriser une touche de commande sur un automatisme (ETAPE D).

• Taper votre code principal, puis faire un appui sur la touche « set » (appui bref).
• Faire un appui sur la touche « ADR » au dos du Digipad, le voyant du haut clignote.
• Pendant ce clignotement, faire un appui sur la touche de commande destinée à l'automatisme antérieur à 2006, le voyant du haut s'éteint, le protocole de cette touche est modifié.
• Vous pouvez maintenant faire l'objet de mémorisation de la touche de commande sur votre automatisation.
