CLOSING CONTROLLER IO - Contrôleur de fermeture SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de fermeture
Marque	SOMFY
Modèle	CLOSING CONTROLLER IO
Technologie	io-homecontrol®
Alimentation	230 V – 50 Hz
Nombre maximal de récepteurs programmables	30
Classe électrique	I
Compatibilité	Produits récepteurs io-homecontrol® (volets roulants, portes, etc.)
Fonctions principales	Fermeture centralisée de tous les produits programmés via une télécommande Keytis 4 Home io
Indicateur LED	Vert : mouvement en cours ou fermeture réussie ; Orange : échec de fermeture
Signal sonore	BIP court pour fermeture réussie ; 10 BIP pour échec
Montage	Fixation murale avec vis et chevilles fournies, loin des parties métalliques
Antenne	Intégrée (fil d'antenne) ; possibilité de connecter une antenne externe
Dimensions approximatives	10 x 10 x 5 cm
Poids approximatif	200 g
Sécurité	Couper l'alimentation avant toute intervention ; installation par un installateur professionnel
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ou produits abrasifs
Pièces détachées et réparabilité	Contacter le service après-vente SOMFY pour toute pièce défectueuse
Informations générales	Boîtier de fermeture compatible avec la gamme io-homecontrol®. Programmation par télécommande Keytis 4 Home io, Situo io, ou AutoScan.

FOIRE AUX QUESTIONS - CLOSING CONTROLLER IO SOMFY

Comment installer le boîtier de fermeture CLOSING CONTROLLER IO ?

Coupez l'alimentation secteur. Retirez le couvercle, fixez le boîtier avec les vis et chevilles fournies, loin de toute partie métallique. Câblez l'alimentation (230 V – 50 Hz) sans débrancher le fil d'antenne sauf si vous installez une antenne externe. Rebranchez l'alimentation : la LED clignote 3 fois en vert.

Quels produits sont compatibles avec ce contrôleur ?

Le boîtier de fermeture est compatible avec tous les récepteurs utilisant la technologie io-homecontrol® : volets roulants, portes d'entrée, portes de garage, etc.

Comment programmer une télécommande Keytis 4 Home io avec le boîtier ?

Appuyez 2 secondes sur le bouton PROG du boîtier jusqu'à ce que le voyant s'allume en vert. Appuyez brièvement sur le bouton PROG de la télécommande. Attendez le second BIP et le clignement rapide du voyant vert (1 sec à 1 min). Appuyez brièvement sur le bouton de la télécommande. La LED clignote puis reste verte pour confirmer.

Comment effacer la programmation de la touche maison ?

Appuyez sur le bouton PROG du boîtier jusqu'au clignotement rapide du voyant (environ 7 secondes). Pour effacer la programmation de la touche maison de la Keytis Home io, appuyez simultanément sur le bouton PROG et la touche de la Keytis.

Que faire si la LED clignote en orange après une commande de fermeture ?

Un clignotement orange accompagné de 10 BIP signifie qu'un ou plusieurs produits n'ont pas pu se fermer. Vérifiez que tous les volets ou portes sont dégagés et réessayez. Si le problème persiste, reprogrammez les produits concernés.

Puis-je installer le boîtier moi-même ?

L'installation doit être réalisée par un installateur professionnel qualifié, conformément aux normes électriques en vigueur. Coupez toujours l'alimentation avant toute intervention.

Combien de récepteurs peuvent être programmés au maximum ?

Le boîtier accepte jusqu'à 30 récepteurs programmables.

Comment programmer un moteur via AutoScan ?

Appuyez sur PROG de la Telis Composio io ou Impresario Chronis io jusqu'au voyant allumé (2 sec). Les volets font un bref mouvement. Sélectionnez le volet désiré avec les touches fléchées, validez avec My ou Stop. Appuyez brièvement sur PROG du boîtier. La LED clignote puis s'allume en vert. Répétez pour chaque moteur. Pour sortir, appuyez sur C.

Le boîtier émet un BIP après la fermeture, est-ce normal ?

Oui, un BIP unique suivi d'un voyant vert fixe pendant quelques secondes indique que tous les produits sont bien fermés.

Que faire si la portée radio est insuffisante ?

Vous pouvez connecter une antenne externe en débranchant le fil d'antenne intégré et en câblant une antenne adaptée. Assurez-vous que le boîtier est installé loin des obstacles métalliques.

MODE D'EMPLOI CLOSING CONTROLLER IO SOMFY

lo-homecontrol' répertoire sur une technologie avancée, sécurité et sans-fil, facile à installer. Les produits lo-homecontrol' communiquent entre eux pour offrir plus de confort, de sécurité et d'économies d'énergie.

www.io-homecon.com

Le boîtier de fermeture doit être installé et programmé par un installateur

Avant de connecter le produit, veuillez

Lire la notice attentivement.

DESCRIPTION DU PRODUIT

Le boîtier de fermeture est compatible avec les produits récepteurs utilisant la technologie lo-homecontrol®. Le boîtier de fermeture permet à partir d'une Keytis 4 Home io de fermer l'ensemble des produits (volets roulants, porte d'entrée, porte de garage, etc.) avec lesquels il est programmé.

A. CARACTERISTIQUES DU BOITIER DE FERMETURE

[1]. Nombre maximal de récepteurs programmables : 30 [2]. Alimentation 230V - 50 Hz [3]. Produit classe I

B. MONTAGE DU BOITIER DE FERMETURE

Respecter les normes électriques en vigueur, ainsi que les points suivants :

• Couper l'alimentation secteur avant toute intervention.
• Positionner le boitier de fermeture loin d'une partie métallique afin d'obtenir

hors portée.

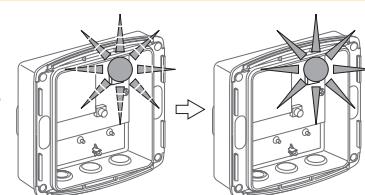

[1]. Retirer le couvercle. [2]. Fixer le boîtier de fermeture avec les vis et chevilles fournies, suivant les préconisations du dessin. [3]. Câbler l'alimentation (ne pas débrancher le fil d'antenne 1, sauf si vous désirez câbler une antenne externe). [4]. Brancher l'alimentation. La led du boîtier de fermeture clignote 3 fois en vert.

C. UTILISATION DU BOTTIER DE FERMETURE

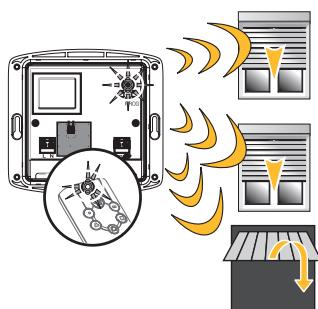

• Un appui sur la touche @ donne un ordre de fermeture à tous les produits program mes dans le boîtier de ferriture. Durant le mouvement des produits, le voyant clignote en vert pour signaler le mouvement en cours. Un «BIP» et le voyant allumé en vert pendant quelques secondes signale que tous les produits sont bien fermés. Pour signaler qu'un ou plusieurs produits n'ont pas pu se fermer, la Kevtis 4 Home io émet 10 «BIP» et le voyant clignote en orange.

Closing box

Closing box

230V/50H

Avant de programmer le boîtier de fermeture, s'assurer que :

L'ensemble des produits est déjà programmé.

• Il n'y a qu'une seule CLE SYSTÉME IO dans la maison.

La programmation s'effectue en deux étapes :

• Programmation de la ou des keylis 4 home io au boîtier de fermeture : voir étape E.
• Programmation des récepteurs et des moteurs au boîtier de fermeture, cette programmation peut se faire soit à partir d'une commande Slo, soit avec l'Autoscan, soit à partir du récepteur (voir étape H.).

E. programmation de la télécommande KEYTIS 4 HOME IO

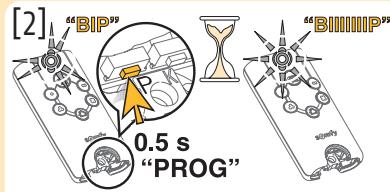

[1]. Appuyer (2 sec.) sur le bouton «PROG» du boîtier de fermeture jusqu'à ce que le voyant s'allume en vert. [2]. Appuyer brièvement sur le bouton «PROG» de la télécommande. Attendre le second «BIP» et le clignement rapide du voyant vert (1 sec. à 1 min.). [3]. Appuyer brièvement sur le bouton de la télécommande. La LED du boîtier de fermeture clignote puis s'allume en vert pour indiquer la bonne exécution de la procédure. Programme les récepteurs/les moteurs selon l'une des procédures décrites ci-après selon la configuration de votre chantier, récepteurs...

F. programmation d'un moteur à PARTIR d'une SITUO

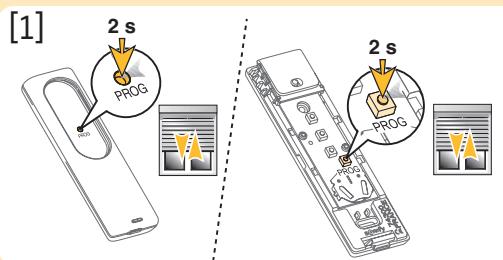

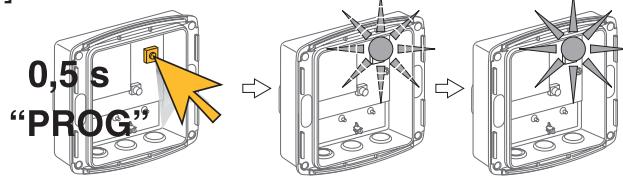

[1]. Appuyer sur le bouton (PROG) de la Situo io jusqu'au bref mouvement du volet (2 sec.). [2]. Appuyer brièvement sur le bouton (PROG) du boîtier de fermeture. La led du boîtier de fermeture clignote puis s'allume en vert pour indiquer la bonne exécution de la procédure.

G. programmation d'un moteur VIA l'autoscan

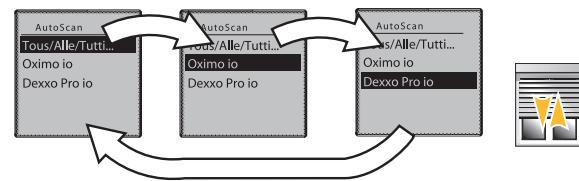

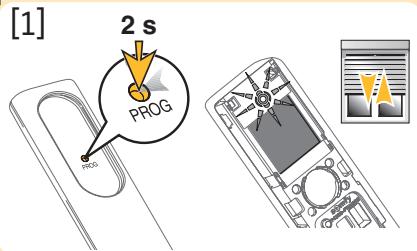

[1]. Appuyer sur le bouton (PROG) de la Telis Composio io ou de l'Impresario Chronis io jusqu'à ce que le voyant s'allume (2 sec.), au relâché du bouton les volets font un bref mouvement. [2]. Sélectionner le volet désiré avec les touches (♦), de la Telis Composio io ou de l'Impresario Chronis io (sélection en premier de tous les volets, puis volet 1, volet 2... tous les volets, volet 1...). Le volet sélectionné fait un bref mouvement, l'écran indique aussi le nom du moteur sélectionné (par défaut le nom est Oximo io, Dexxo Pro io...

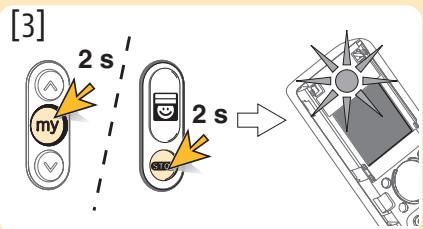

[3]. Valider la sélection avec le bouton My de la Telis Composio io ou le bouton «Stop» de l'Impresario Chronis io, jusqu'à ce que le voyant s'allume en vert.

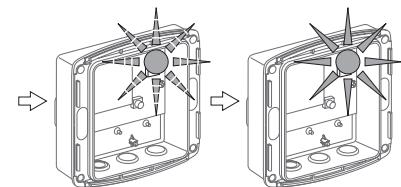

[4]. Appuyer brievement sur le bouton (PROG) du boitier de fermeture. La led du boitier de fermeture clignote puis s'allume en vert pour indiquer la bonne exécution de la procédure. [5]. Procéder de la même manière pour les autres moteurs. Pour sortir du mode AutoScan appuyer sur la touche (C).

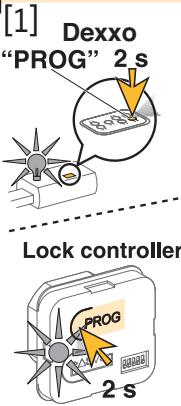

H. programmation d'un DEXXO IO / LOCK controller IO

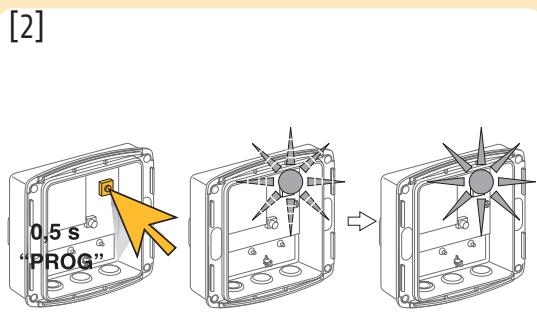

[1]. Appuyer (2 sec.) sur le bouton «PROG» du récepteur. [2]. Appuyer brièvement sur le bouton «PROG» du boîtier de fermeture. La LED du boîtier de fermeture clignote puis s'allume en vert pour indiquer la bonne exécution de la procédure.

Effacement de la programmation

Appuyer sur le bouton «PROG» du boîtier de fermeture jusqu'au clignotement rapide du voyant (7s) pour effacer la programmation de la touche maison de la keytis home io, appuyer simultanément sur la touche (PROG) et de la keytis home io.
