MODE D'EMPLOI CHRONIS UNO SOMFY

Notice d'installation et d'utilisation

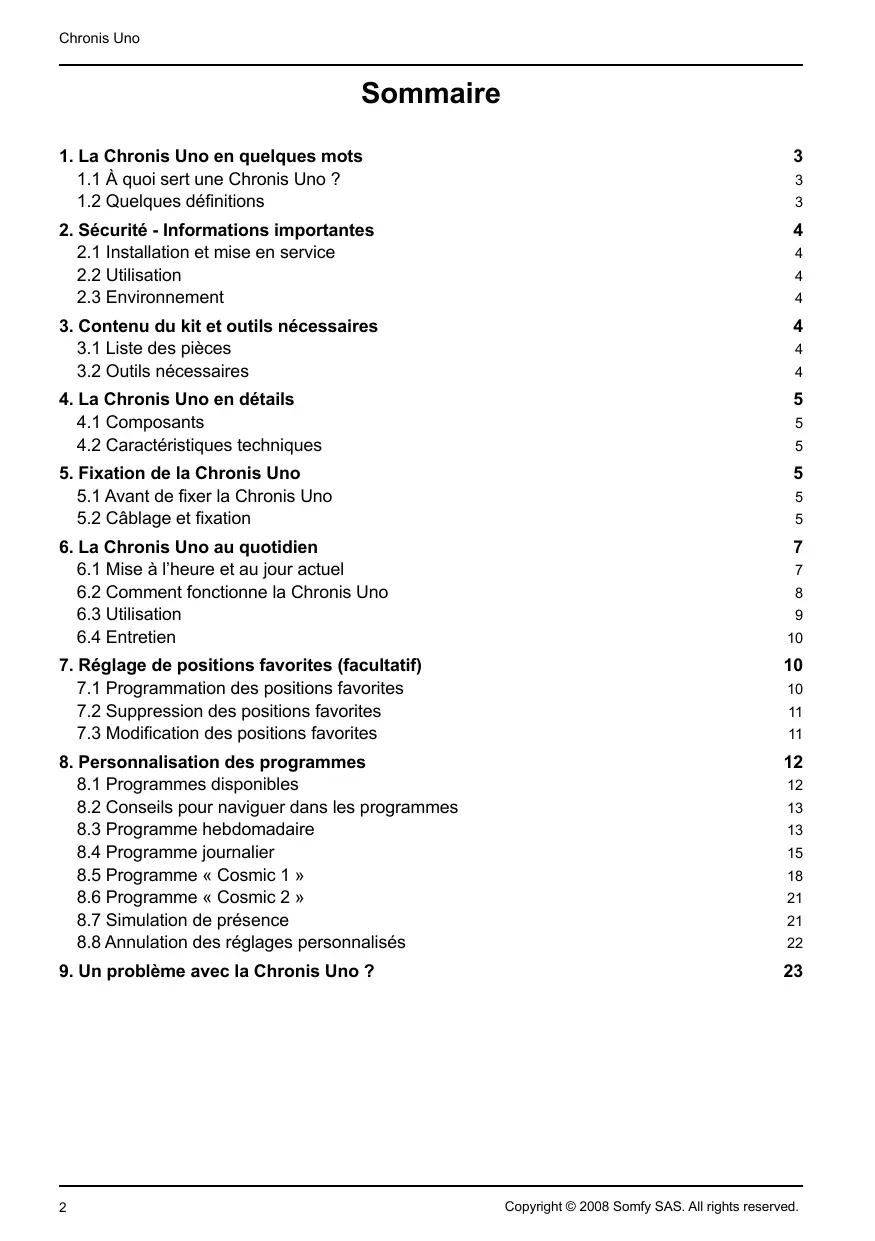

Sommaire

1. La Chronis Uno en quelques mots 3

1.1 À quoi sert une Chronis Uno ? 3
1.2 Quelques définitions 3

2. Sécurité - Informations importantes 4

2.1 Installation et mise en service 4
2.2 Utilisation 4
2.3 Environment 4

3.Contenu du kit et outils nécessaires 4

3.1 Lieste des pieces 4
3.2 Outils nécessaires 4

4. La Chronis Uno en détails 5

4.1 Composants 5
4.2 Caracteristiques techniques 5

5. Fixation de la Chronis Uno 5

5.1 Avant de fixer la Chronis Uno 5
5.2 Câblage et fixation 5

6. La Chronis Uno au quotidien 7

6.1 Mise à l'heure et au jour actuel 7
6.2 Comment fonctionne la Chronis Uno 8
6.3 Utilisation 9
6.4 Entretien 10

7. Réglage de positions favorites (facultatif) 10

7.1 Programmation des positions favorites 10
7.2 Suppression des positions favorites 11
7.3 Modification des positions favorites 11

8. Personnelisation des programmes 12

8.1 Programmes disponibles 12
8.2 Conseils pour naviguer dans les programmes 13
8.3Programme hebdomadaire 13
8.4Programmejournalier 15
8.5Programme « Cosmic 1 » 18
8.6Programme « Cosmic 2 » 21
8.7 Simulation de presence 21
8.8 Annulation des réglages personalisés 22

9. Un problème avec la Chronis Uno? 23

Le Savoir-Faire Somfy au service de votre satisfaction.

Nous vous remercions d'avoir choisi une Chronis Uno Somfy. Avant d'installer et d'utiliser la Chronis Uno, lore attentivement cette notice.

Les solutions Somfy animent les ouvertures pour rendre votre maison vivante. Les solutions Somfy sont conçues pour permettre à chacun de profiter pleinement des volets roulants, des stores extérieurs et interieurs, de la porte de garage et du portail, au gré des besoin et des envies.

Bien pensées et simples d'usage, les solutions Somfy contribuient aux petitsCLSs et rendent la vie à la maison plus/agreable.

1. La Chronis Uno en quelques mots

1.1 À quoi sert une Chronis Uno ?

La Chronis Uno est un point de commande de typeprogrammateur compatible avec tous les moteurs filaires Somfy. Elle remplace un point de commande mural filaire simple en apportant des fonctionnalités complémentaires comme la programmation de l'ouverture et de la fermeture automatique ainsi que le réglage de positions favorites. La Chronis Uno est également appelée « Horloge »

La Chronis Uno permet de piloter l'ouverture et la fermeture d'un volet roulant ou d'un store vénitien selon 5 modes de programmation. La Chronis Uno peut par exemple commander une ouverture du volet roulant / store le matin à 7h30 en这段时间 et à 10h00 le dimanche, et une fermeture à 21h00 sauf le samedi soit. La Chronis Uno permet également de programmer une ouverture et une fermeture automatiques en fonction de la durée du jour, même en cas d'absence.

L'ouverture et la fermetre du volet roulant / store vénitien associé peut également être pilotée manuellement à partir de la Chronis Uno.

La Chronis Uno s'utilise pour commander un seul volet roulant ou un seul store à la fois - la Chronis Uno est une commande individuelle.

1.2 Quelques définitions

Moteur filaire :

Un moteur filaire est un moteur dont le point de commande est relié directement au moteur par des fils électriques encastrés dans les murs.

Position favorite :

La position favorite correspond à la position ideale du volet roulant / store vénitien dans certaines situations de la vie : par exemple ajuster la position du store interieur pour profiter de la salle à manger sans être ébloui par le soleil ; travailler sur son ordinateur en pleine journée en abaissant les volets roulants de moitié, etc.

Store vénitien (appele store dans cette notice) :

Ensemble de stores à lames orientables : les stores vénitiens interieurs et les stores vénitiens extérieurs.

2. Sécurité - Informations importantes

2.1 Installation et mise en service

Avant d'installer et d'utiliser la Chronis Uno, lore attentivement cette notice.

Cette notice décrit l'installation, la mise en service et le mode d'utilisation de la Chronis Uno.

Avant toute installation, vérifier la compatibilité de la Chronis Uno avec les équipements et accessoires associés.

Respecter les normes en vigueur lors de l'installation et la mise en service de la Chronis Uno.

Toute utilise non conforme entraînerait l'exclusion de la responsabilité et de la garantie Somfy.

2.2 Utilisation

• Somfy recommende la presence d'au moins un point de commande a proximite du volet roulant / store ou d'un groupe de volets roulants / stores.
• Ne pas laisser les enfants jouer avec les points de commande fixes. Mettre les télécommandes hors de portée des enfants.
• Surveiller le volet roulant / store pendant qu'il est en mouvement, en particulier lors de la mise en service de la Chronis Uno et éloigner toute personne jusqu'à ce que le volet roulant / store soit complètement fermé.
• Couper le disjoncteur qui correspond au volet roulant / store avant toute opération d'entretien autour du volet roulant / store (par exemple le nettoyage des vitres).
• Éviter les manœuvres lors de la formation de gel sur le volet roulant / store, sauf si le moteur est équipé de la protection anti-gel.
• Ne pas immer ni faire tremper la Chronis Uno dans des liquides.
• Ne pas utiliser de produits d'entretien autres que ceux préconisés par Somfy.
• Vérifier féquèment l'installation pour déceler tout mauvais équilibrage ou tout signe d'usure.

Ne pas utiliser le volet roulant / store si une réparation ou un réglage est nécessaire.

2.3 Environnement

Les produits électriques et électroniques endommagés tout comme les piles usagées ne doivent pas être jetés avec les ordures menagères. Veiller à les déposer dans un point de collecte ou dans un centre agréé afin de garantir leur recyclage.

3. Contenu du kit et outils nécessaires

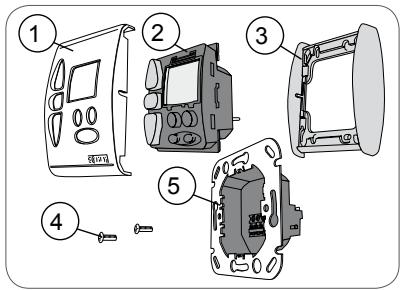

3.1 Listedes pices

Avant de commencer l'installation et la mise en service de la Chronis Uno, contrôle la présence et la quantité (Q) de toutes les pieces listées dans le tableau ci-dessous :

N°	Composants	Q.
1	Façade avant	1
2	Horloge Chronis	1
3	Enjolivreur	1
4	Vis	2
5	Support	1

3.2 Outils nécessaires

• Tournevis cruciforme
• Tournevis plat gainé et isolé
• Crayon
  Perceuse et foret

4. La Chronis Uno en détails

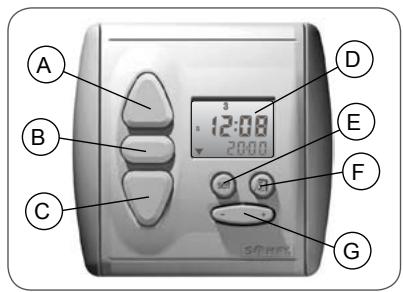

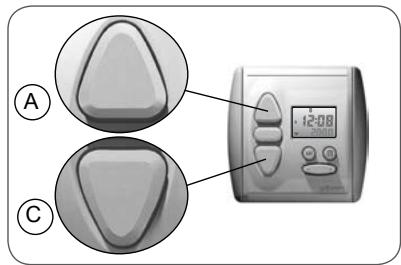

4.1 Composants

A. Montée
B. Stop / Position favorite
C. Descente
D. Écran
E. Touche Menu set
F. Touche Calendrier
G. Touche Mode / Touche de Réglage

4.2 Caracteristiques techniques

Dimensions en mm (H x I x e) : 80 x 80 x 50 mm

Température de fonctionnement: + 5°C à + 40 °C

Indice de protection : Utilisation en interieur, en piecesseche - IP 40

Alimentation : 230 V ; 50 Hz

Réserve de marche : 10 jours (sans affichage).

5. Fixation de la Chronis Uno

5.1 Avant de fixer la Chronis Uno

• Installer la Chronis Uno en interieur uniquement.
• Fixer la Chronis Uno dans un boftier d'encastrement de 60 mm de diamètre (profondeur : 50 mm minimum) ou dans un boftier pour montage en saillie (non fourni).

5.2 Câblage et fixation

Somfy conseille de monter la Chronis Uno en lieu et place du point de commande filaire d'origine.

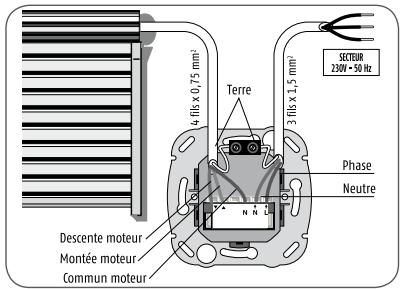

5.2.1 Câblage initial

• Couper l'alimentation secteur.
• Demonter le point de commande d'origine et identifier quel fil (noir ou marron) est associé àquel bouton (Montée ou Descente). Ceci permettra de cabler la Chronis Uno plus facilement.

Marron :

Noir :

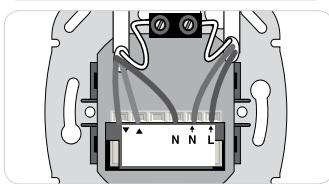

• Câbler le support selon le schéma de câblage ci-contre:

	Couleur du fil	Fonction
L ↑		Alimentation phase
N ↑		Alimentation neutré
N	Bleu	Commun moteur
▲	Marron ou Noir	Montée moteur
▼	Marron ou Noir	Descente moteur

• Brancher les fils de terre (jaune/vert) à l'aide d'un domino (bornier).

• Fixer le support (5) dans son boîtier à l'aide des vis (4) fournies :

S'assurer qu'aucune force ne s'exercé sur les fils au niveau du bornier.

• Positionner l'enjolivre (3) sur le support (5) et insérer l'horloge Chronis (2) dans le support tout en s'assurant de la bonne fixation de l'enjolivre :

L'écran de la Chronis doit être au-dessus des touches Menu et Calendrier et les touches Montée/STOP/Descente est à gauche de l'écran.

• Remetre l'alimentation secteur et contrôle le câblage de la Chronis Uno :

• Appuyer sur la touche Descente de la Chronis Uno :
  Si le volet roulant / le store relié à la Chronis Uno descend, le câblage est correct, passer au chapitre « Fixation de la Chronis Uno »
  Si le volet roulant / le store relié à la Chronis Uno monte, modifier le câblage, passer au chapitre « Modification du câblage »

5.2.2 Modification du câblage

• Couper l'alimentation secteur.
• Enlever l'horloge Chronis (2) du support avec un outil fin (ne pas utiliser de tournevis ou tout autre objecté metallique).
• Enlever l'enjolivre (3).
• Dévisser le support (5) de son boftier de fixation.
• Intervertir les fils Noir et Marron.
• S'assurer qu'aucune force ne s'exercé sur les fils au niveau du bornier du support.
  -Fixer le support dans son boitier à l'aide des vis fournies.
• Placer l'enjoliveur sur le support et insérer l'horloge Chronis dans le support tout en s'assurant de la bonne fixation de l'enjoliveur.

L'écran de la Chronis doit être au-dessus des touches Menu et Calendrier et les touches Montée/STOP/Descente est à gauche de l'écran.

• Remetre l'alimentation secteur et appuyer sur la touche Descente de la Chronis Uno :
  Le volet roulant / le store descend.
• Passer au chapitre « Fixation de la Chronis Uno » pour finir le montage de la Chronis Uno.

5.2.3 Fixation de la Chronis Uno

• Retirer la pellicule de protection sur l'écran.

• Metre en place la façon avant (1):

• Insérer la façade sur l'horloge en laissant ressortir les touches de leurs logements.

• Appuyer sur la façade avant jusqu'au « clac » signa-lant la fixation correcte de la façade sur l'horloge.

6. La Chronis Uno au quotidien

6.1 Mise à l'heure et au jour actuel

6.1.1 Mise à l'heure d'éta ou à l'houre d'hiver

Avant demettre à l'heure et au jour actuel, vérifier le réglage Heure d'hiver/Heure d'été (I):

W:Heure d'hiver

S:Heure d'eté

Par défaut, la Chronis Uno est régée sur l'heure d'hiver.

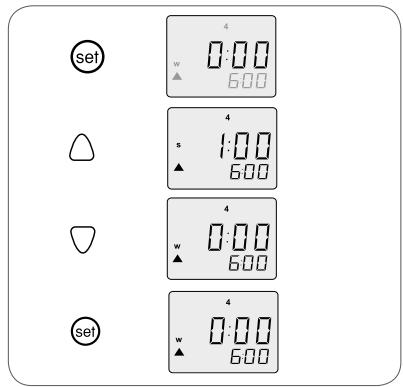

Réglage Heure d'hiver/Heure d'été

• Appuyer sur la touche Menu (se) :
  L'affichage de l'heure clignote.
• Appuyer sur la touche Montée jusqu'à ce que l'affichage passé de « W » à « S »
  L'horloge est reglee sur l'heure d'ete.
• Appuyer sur la touche Descente jusqu'à ce que l'affichage passé de « S » à « W »
  L'horloge est reglee sur l'heure d'hiver.
• Appuyer sur la touche Menu (se) pour valider le réglage.

6.1.2 Mise à l'heure

• Appuyer sur la touche Menu (set) :
  L'affichage de l'heure clignote.
• Appuyer sur la touche pour régler l'heure.
  Lorsque l'appui sur la touche est maintainu, l'heure augmente ou diminue progressivement de plus en plus vite.
• Appuyer de nouveau sur la touche Menu (set) pour valider le réglage :
  L'heure régée est affichée.
• Vérifier l'heure indiquée.

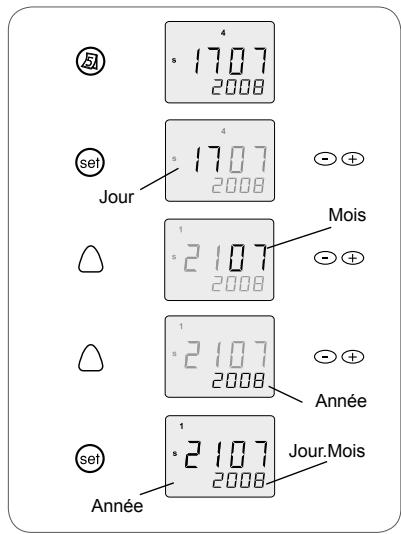

6.1.3 Mise à la date du jour

• Appuyer sur la touche Calendrier :
  La date s'affiche.
• Appuyer sur la touche Menu (sol) :
  L'affichage du jour clignote.
• Appuyer sur la touche pour régler le jour.
• Appuyer sur la touche Montée :
  L'affichage du mois clignote.

Un appui sur la touche Descente permet de revenir à la valeur précédente pour vérifier ou modifier le réglage.

• Appuyer sur la touche pour régler le mois.
• Appuyer de nouveau sur la touche Montée :
  L'affichage de l'année clignote.
• Appuyer sur la touche pour régler l'année.
• Appuyer sur la touche Menu (se) pour valider le réglage :
  L'affichage standard revient.

Remarque: Le numéro du jour en cours apparait sur l'écran. Une fois la date régée sur la Chronis Uno, le numéro du jour est modifié automatiquement.

Numéro du jour en cours :

1 = lundi, 2 = mardi, 3 = mercredi, 4 = jegudi,

5 = vendredi, 6 = samedi, 7 = dimanche.

6.2 Comment fonctionné la Chronis Uno

La Chronis Uno fonctionne selon 3 modes distincts :

• le mode Programmmateur
• le mode Sans programmateur,
• le mode Simulation de présence.

La Chronis Uno permet également de programmer des positions favorites accessibles manuellement en appuyant sur la touche STOP/Position favorite.

6.2.1 Mode Programmateur

En mode Programmateur, la Chronis Uno pilote automatiquement une ouverture et une fermeture par jour du volet roulant / store selon des horaires programmés.

Par défaut, la Chronis Uno fonctionné selon le programme hebdomadaire : l'ouverture est régée à 6h00 et la fermeture à 20h00.

6.2.2 Mode Sans programmateur

En mode Sans Programmateur, la Chronis Uno s'utilise comme un point de commande avec touches Montée / STOP /Descente. Le pilotage automatique du volet roulant / store est désacté.

Remarque : La Chronis Uno fonctionne alors en mode manuel uniquement et toutes les fonctions de programmation sont inhibées.

6.2.3 Mode Simulation de presence

En mode Simulation de présence, la Chronis Uno simule la presence en modifiant de manière aléatoire les heures d'ouverture et de fermeture prévus par le programme hebdomadaire ou journalier.

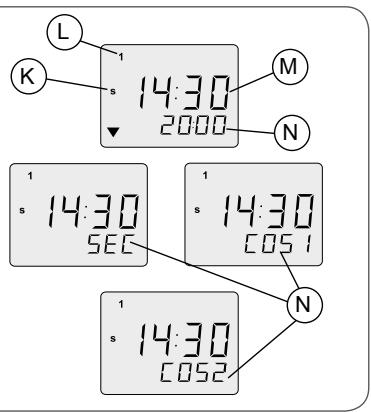

6.2.4 Affichage standard

Après avoir reglé la date et l'heure sur la Chronis Uno, l'affichage standard donne les indications suivantes :

K. Heure d'été (S) / Heure d'hiver (W)

L. Numéro du jour en cours :

1 = lundi, 2 = mardi, 3 = mercredi, 4 = jegudi,

±b5 = vendredi, ±b6 = samedi, ±b7 = dimanche

M. Heure

N. Mode de fonctionnement :

« SEC »: mode Simulation de présence
« COS 1 »: mode Cosmic 1
COS2 : mode Cosmic 2

ou Mode journalier ou hebdomadaire:

Sens et Horaire du prochain mouvement

du volet roulant / store programme :

Descente () ou Montée ()

6.3 Utilisation

En mode Programmateur, la Chronis Uno planifie l'ouverture et la fermeture automatiques du volet roulant / store à des moments déterminés de la journée.

Pour commander un mouvement du volet roulant / store en dehors des horaires programmés, l'appui sur les touches Montée (A), Stop/ Position favorite (B), Descente (C) est toujours possible.

6.3.1 Désactivation / Activation du Mode Programmateur

Par défaut, la Chronis Uno fonctionne en mode Programmateur.

Désactivation du programmeur

• À partir de l'affichage standard, appuyer sur la touche :

« OFF » s'affiche à la place de l'affichage standard.

Activation du programmeur

• À partir de l'affichage indiquant « OFF », appuyer sur la touche :

L'affichage standard remplace l'affichage du « OFF ».

6.3.2 Touches Montée et Descente

• Appuyer sur la touche Montée (A): le volet roulant ou le store associé monte et s'arrête automatiquement en position haute.
• Appuyer sur la touche Descente (C): le volet roulant ou le store associé descend et s'arrête automatiquement en position basse.
• Pour passer du sens de Montée vers le sens de Descente (et vice versa), il n'est pas nécessaire d'appuyer sur la touche Stop (B).

Mode de fonctionnement pour stores vénitiens

Le fonctionnement par défaut de la Chronis Uno est standard et convient notamment pour les volets roulants.

Pour permettre de piloter les lames orientables des stores de type vénitiens (intérieurs ou extérieurs), un paramètre est modifiable. Pour en savoir plus sur cette fonction, consulter notre site Internet (voir l'adresse au dos de cette notice).

6.3.3 Touche Stop

La touche Stop (B) a deux fonctions :

• Une fonction Stop : un appui bref sur la touche Stop arrêté le déplacement du volet roulant / store associé.
• Une fonction Position favorite : un appui bref sur la touche Stop envoie le volet roulant ou le store associé en position favorite, si une position favorite est enregistrée et si le volet roulant ou le store est à l'arrêt et en position de fin de course haute ou fin de course)basse.

Pour programmer une position favorite, se reporter au chapitre « Programmation des positions favorites »

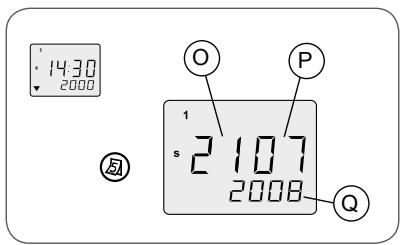

6.3.4 Affichage de la date

Après avoir reglé la date et l'heure sur la Chronis Uno, il est possible de consulter la date à tout instant :

• Appuyer sur la touche Calendrier :

O. Jour
P. Mois
Q. Année.

L'affichage standard réapparait à l'écran après environ 3 sec.
- Cette fonction est disponible même lorsque le mode Programmateur est désactisé.

6.4 Entretien

• Nettoyer la Chronis Uno avec un produit menager de nettoyage de type multi-usage ou vitres.
• Ne jamais faire tremper la Chronis Uno dans un liquide.

7. Réglage de positions favorites (facultatif)

Les positions favorites permettent de mettre automatiquement, par un simple appui sur la touche STOP, le volet roulant / store dans une position donnée sans avoir besoin de selectionner manuellement cette position.

La Chronis Uno permet de programmer deux positions favorites :

• une position favorite accessible lorsque le volet roulant / store est en position haute (le volet roulant / store est envroulé), dite position favorite à la descente,
• une position favorite accessible lorsque le volet roulant / store est en position basse (le volet roulant / store est déroulé), dite position favorite à la montée.

7.1 Programmation des positions favorites

7.1.1 Position favorite à la descente

1) Appuyer sur la touche Montée pourmettre le volet roulant /store en position haute.
2) Appuyer simultanément sur les touches STOP et Descente jusqu'à ce que le volet roulant / store se mette en mouvement de Desrente :

Le volet roulant / store descend tout seul.

3) Appuyer sur la touche STOP lorsque le volet roulant/ store a atteint la position souhaitation.
- Si besoin ajuster la position avec les touches Montée ou Descente.

4) Appuyer et maintainir l'appui sur la touche STOP quelques secondes :
La position favorite à la descente est enregistrée dans la mémoire de la Chronis Uno.

7.1.2 Position favorite à la montée

1) Appuyer sur la touche Descente pourmettre le volet roulant /store en positionasse.

1)

2)

3)

4)

1)

2) Appuyer simultanément sur les touches Montée et STOP jusqu'à ce que le volet roulant / store se mette en mouvement de Montée :
Le volet roulant / store monte tout seul.
3) Appuyer sur la touche STOP lorsque le volet roulant/ store a atteint la position souhaitée.
- Si besoin ajuster la position avec les touches Montée ou Descente.
4) Appuyer et maintainir l'appui sur la touche STOP quelques secondes :
La position favorite à la montée est enregistrée dans la mémoire de la Chronis Uno.

2)

3)

4)

7.2 Suppression des positions favorites

7.2.1 Suppression de la position favorite à la descente

1) Appuyer sur la touche Montée pourmettre le volet roulant /store en position haute.
2) Appuyer sur la touche STOP :

Le volet roulant / store descend et s'arrête en position favorite.

3) Appuyer et maintainir l'appui sur la touche STOP jusqu'à ce que DEL s'affiche à l'écran de la Chronis UNO:
La position favorite à la descente est supprimée.

1)

2)

3)

7.2.2 Suppression de la position favorite à la montée

1) Appuyer sur la touche Descente pourmettre le volet roulant /store en positionasse.
2) Appuyer sur la touche STOP :

Le volet roulant / store descend et s'arrête en position favorite.

3) Appuyer et maintainir l'appui sur la touche STOP jusqu'à ce que DEL s'affiche à l'écran de la Chronis UNO:
La position favorites a la montée est supprimée.

7.3 Modification des positions favorites

Pour modifier la position favorite à la montée et/ou à la descente :

• Supprimer la position favorite à la montée et/ou à la descente - voir chapitre 7.2.
• Programme une nouvelle position favorite - voir chapitre 7.1.

1)

2)

3)

8. Personalisation des programmes

8.1 Programmes disponibles

8.1.1 Présentation des programmes

Pour utiliser la Chronis Uno en mode Programmateur, différents types de programmes sont disponibles et paramétrables :

Programme hebdomadaire :

• Il permet de régler l'ouverture et la fermeture automatiques du volet roulant / store à une heures fixe identique toute la这段时间 - voir paragraphe 8.3.1.
• L'ouverture peut être désactivée toute la semaine - voir paragraphe 8.3.2.
• La fermeture peut être désactivée toute la semaine - voir paragraphe 8.3.3.

Programme journalier :

• Il permet de régler l'ouverture et la fermeture automatiques du volet roulant / store à une heures fixe différente selon le jour de la période - voir paragraphe 8.4.1.
• L'ouverture peut être désactivée un ou plusieurs jours de la période - voir paragraphe 8.4.2.
• La fermeture peut être désactivée un ou plusieurs jours de la période - voir paragraphe 8.4.3.

Programme Cosmic 1:

• Le programme « Cosmic 1 » permet de régler :

• l'ouverture automatique du volet roulant / store pour correspondre au lever du jour, entre 6h20 et 9h30 selon la date (R),

• la fermeture automatique du volet roulant / store pour correspondre à la tombée de la nuit, entre 16h45 et 21h30 selon la date (S).

• L'horaire pré-réglé du programme « Cosmic 1 » varie quotidiennement pour s'adapter à la durée du jour, sous nos latitudes (Europe).

• Le programme « Cosmic 1 » s'applique uniquement à la période entière - voir paragraphe 8.5.1.

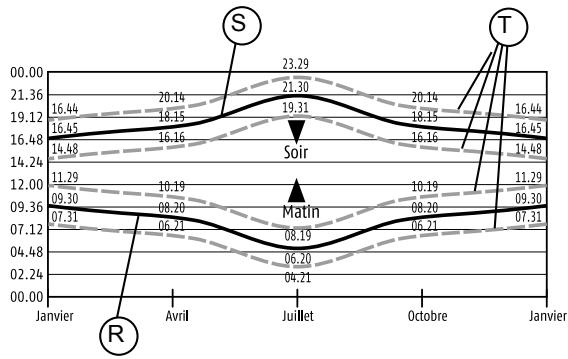

Programme Cosmic 1 avec décalage paramétré :

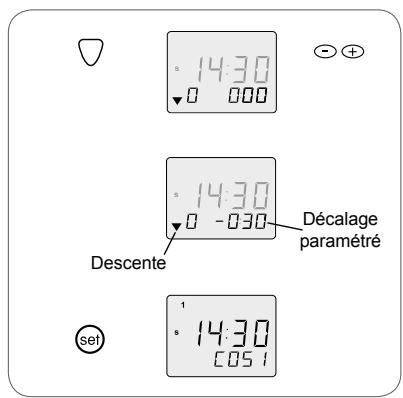

Dansleprogramme « Cosmic1 », un décalage entre + ou - 1h59 peut être paramétré pour que l'ouverture et/ou la fermeture soit avances ou différées par rapport à l'horaire pré-réglé (T) - voir paragraphe 8.5.2.

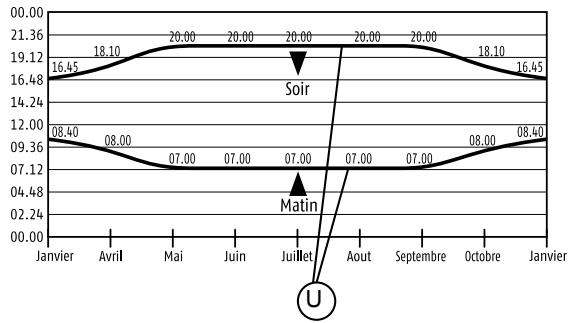

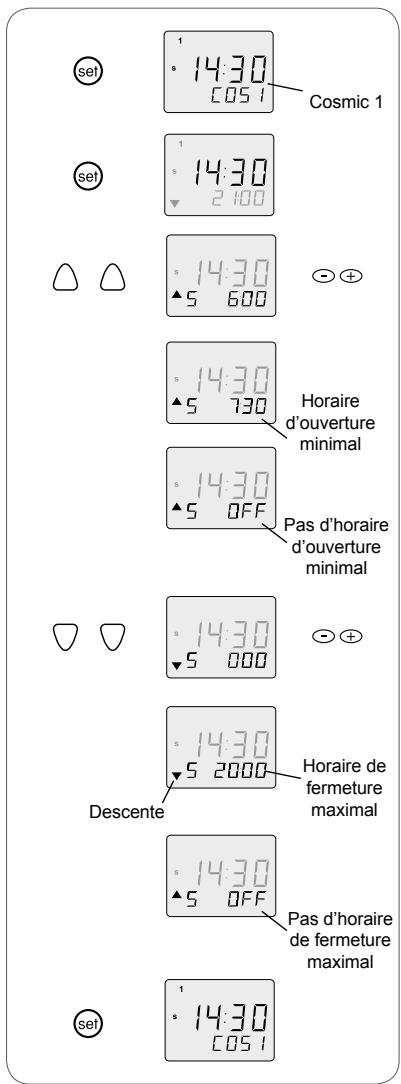

Programme Cosmic 1 avec temps arrêté :

• Dans le programme « Cosmic 1 », un hora d'ouverture minimal et un hora de ferméture maximal peuvent être paramétrés pour limiter les horaires pré-réglés, par exemple pour la période estivale (U). Ces limites sont appelés « temps arrêtés », ils fixent une heures d'ouverture au plus tôt et une heures de ferméture au plus tard - voir paragraphe 8.5.3.

Programme Cosmic 2 :

• Le programme « Cosmic 2 » utilise :

• le programme hebdomadaire ou journalier pour l'ouverture automatique du volet roulant / store,

• le programme « Cosmic 1 » pour la fermetre automatique du volet roulant / store.

• Si l'ouverture est désactivée un ou plusieurs jours de la période dans le programme hebdomàtaire ou journalier, elle est aussi désactivée lors de l'ouverture en « Cosmic 2 »

• Si un décalage et/ou un temps arrêté sont paramétrés dans le programme « Cosmic 1», ils s'appliquent aussi pour la fermetre en « Cosmic 2 »
• Àprous avoir effectué les réglages dans les programmes hebdomàtaire, journalier et/ou « Cosmic 1 », sélectionner le programme « Cosmic 2 » - voir chapitre 8.6.

Programme hebdomàtaire en mode Simulation de présence :

• L'ouverture et la fermetre automatiques du volet roulant / store sont basées sur le programme hebdomadaire, avec une variation aléatoire maximale de + ou -15 minutes gérée par le mode Simulation de présence - voir chapitre 8.7.

Programme journalier en mode Simulation de presence :

• L'ouverture et la fermeture automatiques du volet roulant / store sont basées sur le programme journalier, avec une variation aléatoire maximale de + ou -15 minutes gérée par le mode Simulation de présence - voir chapitre 8.7

8.1.2 Programme pré-enregistré

Lors de la mise en service, la Chronis Uno est en mode Programmateur avec un programme pré-enregistré pour piloter :

• une ouverture du volet roulant / store le matin à 6h00 toute la semaine,
• une fermetre du volet roulant / store le soit à 20h00 toute la semaine.

8.2 Consels pour naviguer dans les programmes

En cours de réglage, la valeur modifiable clignote.

Après avoir saisi ou modifié un réglage, appuyer sur la touche Menu (set) jusqu'àu return de l'affiche standard afin de valider le réglage.

L'affichage standard revient automatiquement après environ 20 sec sans action sur les touches. Les réglages qui n ont pas été validés ne sont pas enregistrés.

8.3 Programme hebdomadaire

Ce chapitre décrit les programmes permettant de commander une ouverture et une fermetre automatiques par jour du volet roulant / store à un hora fixe identique toute la semaine.

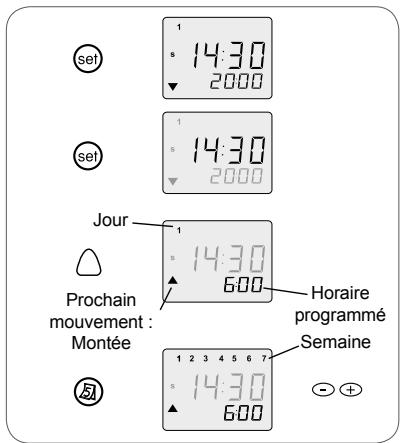

8.3.1 Ouverture et fermetre automatiques fixes identiques tous les jours

Ce programme permet de régler l'ouverture et la fermetre automatiques du volet roulant / store à une heures fixe identique toute la这段时间.

• À partir de l'affichage standard, appuyer sur la touche Menu (et) jusqu'à l'affichage de « 20:00 » (Sens et Hôraire du prochain mouvement du volet roulant / store programme).
• Appuyer de nouveau sur la touche Menu (set) :
  L'heure clignote.
• Appuyer sur la touche Montée :
  Le numero du jour en cours clignote.
  L'indication « Montée (▲) » clignote.
  L'horaireprogrammeclignote.
• Appuyer sur la touche Calendrier pour afficher toute la semaine (entre le dimanche « 7 » et le lundi « 1 »).
• Appuyer sur la touche pour régler l'horaire :
  L'horaire d'ouverture est modifié pour tous les jours de la semaine.

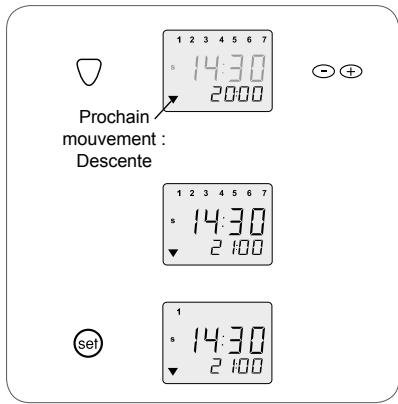

• Appuyer sur la touche Descente :

Toute la semaine clignote.
L'indication « Descente (▼) » clignote.
L'horaireprogrammeclignote.

• Si un seul numero de jour s'affiche, appuyer sur la touche Calendrier pour afficher toute la semaine (entre le lundi « 1 » et le dimanche « 7 »):

• Appuyer sur la touche pour régler l'horaire :

L'horaire de fermeture est modifié pour tous les jours de la semaine.

Remarque: Pour revenir aux horaires précédents, recommencer toute la procédure de réglage.

• Appuyer sur la touche Menu (se) pour valider les réglages.
  L'affichage standard revient.
  Le sens et l'horaire du prochain mouvement du volet roulant / store programme s'affiche.

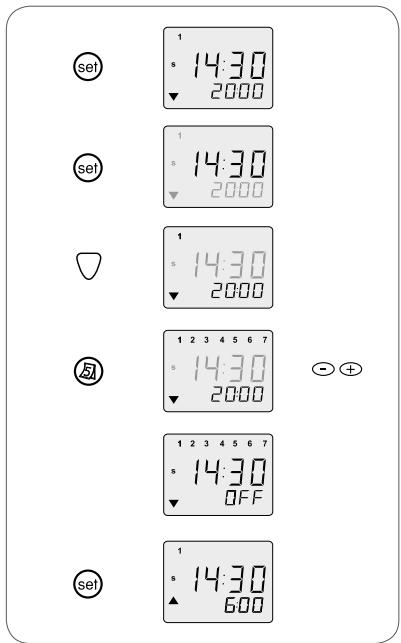

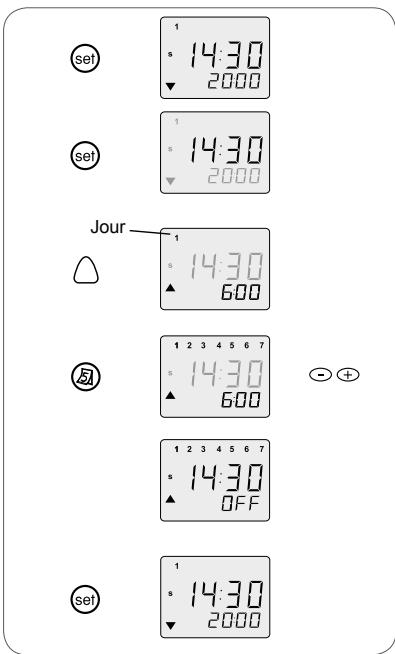

8.3.2 Aucune ouverture automatique pour toute laSEMaine

Ce programme permet de désactiver l'ouverture automatique du volet roulant / store pour toute la semaine.

• À partir de l'affichage standard, appuyer sur la touche Menu sel jusqu'à l'affichage de «▼ 20:00 » (Sens et Horaire du prochain mouvement du volet roulant / store programme).

• Appuyer de nouveau sur la touche Menu (set) :

L'heure clignote.

• Appuyer sur la touche Montée :

Le numero du jour en cours clignote.
L'indication « Montée (▲) » clignote.
L'horaireprogrammeclignote.

• Appuyer sur la touche Calendrier (2) pour afficher toute la semaine (entre le dimanche « 7 » et le lundi « 1 »):

• Appuyer sur la touche pour régler l'horaire entre 23:59 et 00:00 :

« OFF » s'affiche à la place de l'horaireprogrammé.
L'ouverture automatique du volet roulant / store est désactivée pour tous les jours de la semaine.

Remarque: Pour revenir aux horaires précédents, recommencer toute la procédure de réglage.

• Appuyer sur la touche Menu (sel) pour valider les réglages.

L'affichage standard revient.
Le sens et l'horaire du prochain mouvement du volet roulant / store programme s'affiche.

8.3.3 Aucune fermeture automatique pour toute laSEMaine

Ce programme permet de désactiver la fermeture automatique du volet roulant / store pour toute la semaine.

• À partir de l'affichage standard, appuyer sur la touche Menu (sel jusqu'à l'affichage de «▼ 20:00 » (Sens et Horaire du prochain mouvement du volet roulant / store programme).

• Appuyer de nouveau sur la touche Menu (set) :

L'heure clignote.

• Appuyer sur la touche Descente :

Le numero du jour en cours clignote.
L'indication « Descente (▼) » clignote.
L'horaireprogrammeclignote.

• Appuyer sur la touche Calendrier (园) pour afficher toute la semaine (entre le dimanche « 7 » et le lundi « 1 »):
• Appuyer sur la touche pour régler l'horaire entre 23:59 et 00:00 :

« OFF » s'affiche à la place de l'horaireprogrammé.
La fermeture automatique du volet roulant / store est désactivée pour tous les jours de la semaine.

Remarque: Pour revenir aux horaires précédents, recommencer toute la procédure de réglage.

• Appuyer sur la touche Menu (se) pour valider les réglages.

L'affichage standard revient.
Le sens et l'horaire du prochain mouvement du volet roulant / store programme s'affiche.

Attention ! : Si l'ouverture et la fermeture automatiques sont désactivées toute la période, l'horaire du prochain mouvement affiche « OFF » .

La Chronis Uno fonctionne alors en mode manuel uniquement - voir paragraphe 6.2.2 « Mode Sans Programmateur »

8.4 Programme journalier

Ce chapitre déscrit les programmes permettant de commander une ouverture et une fermetre automatiques par jour du volet roulant / store à un hora fixe différent selon le jour de la semaine.

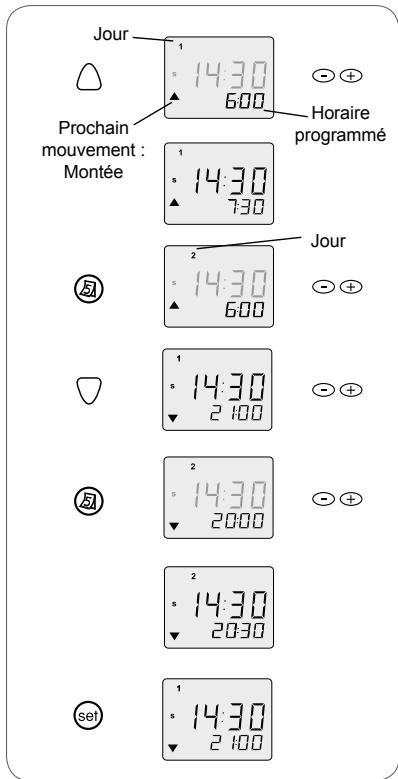

8.4.1 Ouverture et fermetre automatiques fixes différentes chaque jour de la semaine

Ce programme permet de régler l'ouverture et la fermetre automatiques du volet roulant / store à une heures fixe différente selon le jour de la semaine.

• À partir de l'affichage standard, appuyer sur la touche Menu [se] jusqu'à l'affichage de «▼ 20:00 » (Sens et Horaire du prochain mouvement du volet roulant / store programme).
• Appuyer de nouveau sur la touche Menu (se) :

L'heure clignote.

• Appuyer sur la touche Montée :

Le numero du jour en cours clignote.
L'indication « Montée (▲) » clignote.
L'horaireprogrammeclignote.

• Appuyer sur la touche pour régler l'horaire d'ouverture du jour sélectionné:
• Appuyer sur la touche Calendrier pour afficher le jour suivant.

• Appuyer sur la touche pour régler l'horaire d'ouverture du deuxième jour sélectionné.

• À chaque appui sur la touche Calendrier le nombre du jour suivant clignote ainsi que l'horaire, qui peut alors être réglé.

• Répéter les réglages pour tous les jours de la période.

Remarque! Quand let dimanche « 7 » est actif, un appui sur la touche Calendrier sélectionne les 7 jours de laSEA. Le reglages s'appliquent alors à la SEA. semaine entière - voir le chapitre 8.3 Programme hebdomadaire.

• Appuyer sur la touche Descente :

Le numero du jour en cours clignote.
L'indication « Descente (▼) » clignote.
L'horaireprogrammeclignote.

• Appuyer sur la touche pour régler l'horaire de ferméture du jour sélectionné.
• Appuyer sur la touche Calendrier pour afficher le jour suivant.
• Appuyer sur la touche pour regler l'horaire de fermetre du deuxième jour sélectionné.
• Répéter les réglages pour tous les jours de la période.

Remarque: Pour revenir aux horaires précédents, recommencer toute la procédure de réglage.

• Appuyer sur la touche Menu (se) pour valider les réglages.

L'affichage standard revient.
Le sens et l'horaire du prochain mouvement du volet roulant / store programme s'affiche.

8.4.2 Aucune ouverture automatique certains jours de la semaine

Ce programme permet de désactiver l'ouverture automatique du volet roulant / store certains jours de la semaine.

• À partir de l'affichage standard, appuyer sur la touche Menu (sel jusqu'à l'affichage de «▼ 20:00 » (Sens et Horaire du prochain mouvement du volet roulant / store programme).

• Appuyer de nouveau sur la touche Menu (set) :

L'heure clignote.

• Appuyer sur la touche Montée :

Le numero du jour en cours clignote.
L'indication « Montée (▲) » clignote.
L'horaireprogrammeclignote.

• Appuyer sur la touche Calendrier pour sélectionner le jour de la période pour lequel l'ouverture automatique doit être désactivée, par exemple mardi :

Le numero « 2 » (mardi) clignote.
L'indication « Montée (▲) » clignote.
L'horaireprogrammeclignote.

• Appuyer sur la touche pour régler l'horaire entre 23:59 et 00:00 :

OFF>>s'affiche.
L'ouverture automatique du volet roulant / store est désactivée ce jour-là.
À chaque appui sur la touche Calendrier le nombre du jour suivant clignote ainsi que l'horaire, qui peut alors être désactivé de la même façon.

Remarque! Quand le dimanche « 7 » est actif, un appui sur la touche Calendrier selectionnee les 7 jours de la semaine. Les réglages s'appliquent alors à la semaine entière - voir le chapitre 8.3 Programme hebdomadaire.

• Appuyer sur la touche Menu (se) pour valider les réglages.

L'affichage standard revient.
Le sens et l'horaire du prochain mouvement du volet roulant / store programme s'affiche.

Remarque: Pour revenir aux horaires précédents, recommencer toute la procédure de réglage.

8.4.3 Aucune fermeture automatique certains jours de la semaine

Ce programme permet de désactiver la fermeture automatique du volet roulant / store certains jours de laSEMaine.

• À partir de l'affichage standard, appuyer sur la touche Menu Sel jusqu'à l'affichage de «▼ 20:00 » (Sens et Horaire du prochain mouvement du volet roulant / store programme).

• Appuyer de nouveau sur la touche Menu (set) :

L'heure clignote.

• Appuyer sur la touche Descente :

Le numero du jour en cours clignote.
L'indication « Descente (▼) » clignote.
L'horaireprogrammeclignote.

• Appuyer sur la touche Calendrier pour sélectionner le jour de la semaine pour lequel la fermeture automatique doit être désactivée, par exemple mardi :

Le numero « 2 » (mardi) clignote.
L'horaireprogrammeclignote.

• Appuyer sur la touche pour régler l'horaire entre 23:59 et 00:00 :

OFF s affiche.
La fermeture automatique du volet roulant / store est désactivée ce jour-là.
À chaque appui sur la touche Calendrier le nombre du jour suivant clignote ainsi que l'horaire, qui peut alors être désactivié de la même façon.

Remarque! Quand le dimanche « 7 » est actif, un appui sur la touche Calendrier selectionne les 7 jours de la

semaine. Les réglages s'appliquent alors à la semaine entière - voir le chapitre 8.3 Programme hebdomadaire.

• Appuyer sur la touche Menu (se) pour valider les réglages.

L'affichage standard revient.
Le sens et l'horaire du prochain mouvement du volet roulant / store programme s'affiche.

Remarque: Pour revenir aux horaires précédents, recommencer toute la procédure de réglage.

8.5 Programme « Cosmic 1 »

Ce chapitre déscrit les programmes permettant de commander une ouverture et une fermetre automatiques par jour du volet roulant / store en fonction de l'heure de lever et de coucher du soleil.

8.5.1 Programme « Cosmic 1 » pré-réglé

Ce programme permet d'utiliser l'ouverture et la fermeture automatiques du volet roulant / store selon des horaires pré-réglés.

L'ouverture automatique pré-réglée varie quotidienne pour correspondre au lever du jour, entre 6h20 et 9h30 selon la date.

La fermetre automatique pré-réglee varie quotidienne pour correspondre à la tombée de la nuit, entre 16h45 et 21h30 selon la date.

Le programme « Cosmic 1 » s'applique uniquement à la seule entière.

• À partir de l'affichage standard, appuyer sur la touche Menu [se] jusqu'à l'affichage de « COS1 »

Le programme « Cosmic 1 » est appliqué.

• Vérifier que le programme « Cosmic 1 » n'a pas été personnalisé et qu'il suit les horaires pré-réglés :

• Appuyer de nouveau sur la touche Menu (set) :
  L'heure clignote.

• Appuyer sur la touche Montée :
  Les indications « Montée (▲) » et « O » clignotent.
  0:00 clignote.
• Si le temps qui clignote est différent de « 0:00», appuyer sur la touche ⊙ ⊙ pour'afficher « 0:00 »
• Appuyer sur la touche Descente :
  Les indications « Descente (▼) » et « O » clignotent.
  «0:00» clignote.
• Si le temps qui clignote est différent de « 0:00 », appuyer sur la touche ⊙ ⊙ pour afficher « 0:00 »
• Les heures d'ouverture et de fermeture sont régles sur le programme « Cosmic 1 » pré-réglé.
• Appuyer sur la touche Menu (se) pour valider les réglages.
  L'affichage standard revient.
  «COS1»s'affiche.

8.5.2 Programme « Cosmic 1 » avec décalage paramétré

Ce programme permet de régler l'ouverture et la fermeture automatiques du volet roulant / store selon les horaires pré-reglés du mode « Cosmic 1 » en paramétrant un décalage par rapport à ces horaires.

Le mode « Cosmic 1 » s'applique uniquement à la semaine entière, le décalage à l'ouverture et/ou à la fermeture sera appliqué à tous les jours de la semaine. Un hora d'ouverture minimal est pré-réglé à 6h00 et un horaire de fermeture maximal est pré-réglé à 20H00 - voir paragraphe 8.5.3.

• À partir de l'affichage standard, appuyer sur la touche. Menu (se) jusqu'à l'affichage de « COS1 »
  Le programme « Cosmic 1 » est appliqué.
• Appuyer de nouveau sur la touche Menu (set) :
  L'heure clignote.

Réglage de l'ouverture :

• Appuyer sur la touche Montée :

Les indications « Montée (▲) » et « O » clignotent.
0:00 clignote.

• Appuyer sur la touche pour paramétre un décalage par rapport à l'horaire d'ouverture pré-réglé :

Il doit être compris entre - 1:59 et 1:59.
- Une valeur négative signifie que l'ouverture automatique est avancée par rapport à l'horaire pré régle par le mode « Cosmic 1 »
- Une valeur positive signifie que l'ouverture automatique est différée par rapport à l'horaire pré régle par le mode « Cosmic 1 »
- Par exemple, le jour où le mode « Cosmic 1 » prévoit l'ouverture automatique à 9h00 : si le décalage est régle sur « - 0:45», l'ouverture se fait à 8h15, et si le décalage est régle sur « 1:20», l'ouverture se fait à 10h20.
L'ouverture automatique est reglee sur le mode « Cosmic 1 » avec un décalage identique tous les jours de la semaine.

Réglage de la fermetre :

• Appuyer sur la touche Descente :

Les indications « Descene (▼) » et « O » clignotent.
0:00 clignote.

• Appuyer sur la touche pour paramétre un décalage par rapport à l'horaire de fermeture pré-réglé :

Il doit être compris entre - 1:59 et 1:59.
- Une valeur négative signifie que la fermeture automatique est avancée par rapport à l'horaire pré régle par le mode « Cosmic 1 »
- Une valeur positive signifie que la fermeture automatique est différée par rapport à l'horaire pré régle par le mode « Cosmic 1 »
La fermetre automatique est reglee sur le mode « Cosmic 1 » avec un décalage identique tous les jours de la semaine.

Remarque: Pour revenir aux horaires précédents, recommencer toute la procédure de réglage.

• Appuyer sur la touche Menu (se) pour valider les réglages.

L'affichage standard revient.
«COS1»s'affiche.

8.5.3 Programme « Cosmic 1 » avec temps arrêté

Ce programme permet de régler l'ouverture et la fermetre automatiques du volet roulant / store selon les heures pré-régles du mode « Cosmic 1 » en fixant un hora d'ouverture minimal et un hora de fermetre maximal, appelés « temps arrêté ». Le volet roulant ou le store ne s'ouvrira pas avant le temps arrêté fixé pour l'ouverture et il ne se fermera pas après le temps arrêté fixé pour la fermetre.

Le mode « Cosmic 1 » s'applique uniquement à laSEMaine entière.

Un hora d'ouverture minimal est pré-regle à 6h00 et un hora de fermeture maximal est pré-regle à 20H00.

• À partir de l'affichage standard, appuyer sur la touche. Menu [se] jusqu'à l'affichage de « COS1 »

Le programme « Cosmic 1 » est appliqué.
- Appuyer de nouveau sur la touche Menu (se) :
L'heure clignote.

Réglage de l'horaire d'ouverture minimal :

• Appuyer deux fois sur la touche Montée :

Les indications « Montée (▲) » et « S » clignotent.
Le temps arrêté clignote.

• Appuyer sur la touche pour régler l'heure d'ouverture minimale:

• Par exemple, si le temps arrêté est régé sur « 7:30 » : le jour où le mode « Cosmic 1 » prévoit l'ouverture automatique à 7h00, l'ouverture se fait à 7h30, le jour où le mode « Cosmic 1 » prévoit l'ouverture automatique à 8h00, l'ouverture se fait à 8h00.

• Pour supprimer ce temps arrêté, régler l'horaire minimal entre 23:59 et 00:00 :
  OFF s'affiche.

Réglage de l'horaire de fermeture maximal :

• Appuyer deux fois sur la touche Descente :

Les indications « Descene () » et « S » clignotent.
Le temps arrêté clignote.

• Appuyer sur la touche pour régler l'heure de fermeture maximale:

• Par exemple, si le temps arrêté est régle sur « 20:00 » : le jour où le mode « Cosmic 1 » prévoit la fermeture automatique à 21h00, la fermeture se fait à 20h00, le jour où le mode « Cosmic 1 » prévoit la fermeture automatique à 19h30, la fermeture se fait à 19h30.

• Pour supprimer ce temps arrêté, régler l'horaire minimal entre 23:59 et 00:00 :
  OFF s^ affiche.

Remarque: Pour revenir aux horaires précédents, recommencer toute la procédure de réglage.

• Appuyer sur la touche Menu (se) pour valider les réglages.

L'affichage standard revient.
«COS1»s'affiche.

8.6 Programme « Cosmic 2 »

Le programme « Cosmic 2 » permet de commander une ouverture et une ferméture automatique par jour du volet roulant / store en utilisant :

• Le programme hebdomadaire ou journalier pour l'ouverture automatique du volet roulant / store,
• Le programme « Cosmic 1 » pour la fermetre automatique du volet roulant / store.

Le programme « Cosmic 2 » s'applique uniquement à laILAseaine entiere.

8.6.1 Réglage de l'ouverture et de la fermeture

1) Régler l'ouverture automatique avec le programme hebdomadaire ou journalier - voir chapitre 8.3 ou 8.4.
2) Régler la fermeture automatique avec le programme « Cosmic 1 » - voir chapitre 8.5.
3) À partir de l'affichage standard, appuyer sur la touche Menu (sej jusqu'à l'affichage de « COS2 »).

Le programme « Cosmic 2 » est appliqué.

8.6.2 Spécificités du programme « Cosmic 2 »

• Aucun réglage ne peut être effectué directement à partir du programme « Cosmic 2 »
• Pour changer un paramètre, revenir dans le programme hebdomàtaire, journalier ou « Cosmic 1», effectuer les réglages et Sélectionner de nouveau le programme « Cosmic 2 »
• Si l'ouverture est désactivée un ou plusieurs jours de la période dans le programme hebdomàtaire ou journalier, elle est aussi désactivée lors de l'ouverture en « Cosmic 2 »
• Si un décalage et/ou un temps arrêté sont paramétrés dans le programme « Cosmic 1 », ils s'appliquent aussi pour la ferméture en « Cosmic 2 ».

8.7 Simulation de presence

Une fonction simulation de présence, appelée mode Sécurité, est disponible sur la Chronis Uno.

Cette fonction permet de simuler une présence dans la maison lors d'une absence, d'un week-end ou des vacances.

Le mode Sécurité se base sur le programme hebdomàdraire ou journalier et modifie de manière aléatoire les horaires d'ouverture et de fermeture programmes avec une variation maximale de + ou - 15 minutes.

Ce mode peut être activé uniquement lorsque la Chronis Uno est en mode Programmateur.

1)

Réglage ouverture - voir chapitre 8.3 ou 8.4

2)

Réglage fermeture - voir chapitre 8.5

3)

8.7.1 Activation

• Régler les paramètres pour l'ouverture et la fermeture automatiques avec le programme hebdomadaire ou journalier - voir chapitre 8.3 et 8.4.

• À partir de l'affichage standard, appuyer sur la touche. Menu [se] jusqu'à l'affichage de « SEC »

Le programme « Simulation de présence » est activé.

8.7.2 Désactivation

• À partir de l'affichage standard indiquant « SEC », appuyer sur la touche Menu (sel) jusqu'àu changement d'affichage.
• Le nouvel affichage indique le mode de fonctionnement de la Chronis Uno (N):

« COS 1 »: mode Cosmic 1
« COS 2 »: mode Cosmic 2

ou Mode journalier ou hebdomadaire:

Sens et Horaire du prochain mouvement du volet roulant / store programme :

Descente () ou Montée ()

8.8 Annulation des réglages personalisés

• Pour retrouver le programme pré-enregistré de la Chronis Uno après avoir effectué une personnalisation et revenir aux horaires d'ouverture et de fermetre automatiques par défau:

• À partir de l'affichage standard, appuyer en même temps et assez longtemps sur les touches Montée (A) et Descente (C), jusqu'à�回头 de l'affichage standard : «▼ 20:00 » (Sens et Horaire du prochain mouvement du volet roulant / store programme)
  L'indication « clignote puis disparaft.
  Tous les réglages personnalisés des horaires d'ouverture et de fermetre sont effacés.
  La Chronis Uno fonctionne de nouveau avec le programme pré-enregistré (voir paragraphe 8.1.2).

9. Un problème avec la Chronis Uno ?

Problème	Causes possibles	Solutions
Le volet roulant / store ne se déplace pas après appui sur une touche de la Chronis Uno.	Il y a une panne de courant ou l'alimentation secteur n'a pas été rétabli.	Rétablit l'alimentation secteur.
Rien ne s'affiche sur l'écran de la Chronis Uno.	Il y a une panne de courant ou l'alimentation secteur n'a pas été rétabli.	Rétablit l'alimentation secteur.
Le volet roulant / store ne se déplace pas à l'heure régée.	Le mode Programmateur est désactivé.	Activer le mode Programmateur - voir chapitre « Utilisation » .
Le volet roulant / store monte après un appui sur la touche Descente. Le volet roulant / store descend après un appui sur la touche Montée.	Le câblage de la Chronis Uno est faux.	Refaire le câblage en suivant la procédure déscribe au chapitre 5 « Câblage et fixation » .

Pour tout problème ou question non résolu(e), contacter le service d'assistance Somfy au numéro de téléphone indiqué au dos de cette notice.

Où nous joindre ?

Belgique

Somfy Belux

Tel: [phone]

Site Internet: www.somfy.be

Canada

Somfy ULC

Tel: [phone]
