MODE D'EMPLOI TELIS COMPOSIO RTS SOMFY

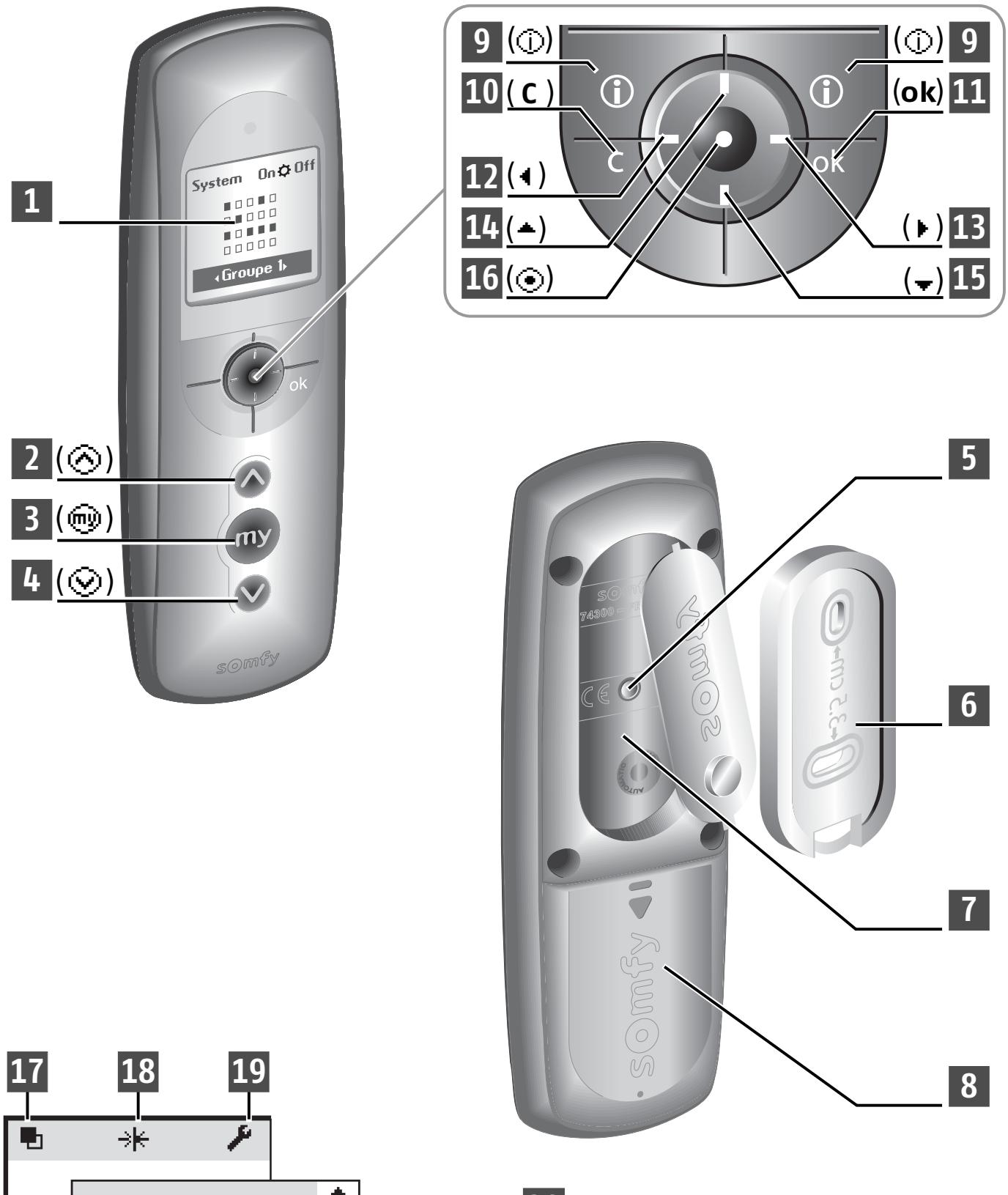

Description de la télécommande
1 Ecran
2 Ordre de montée (
3 Stop / Position intermédiaire (m)
4 Ordre de descente (
5 Bouton de programmation (Prog.)
6 Support mural
7 Logement du support
8 Trappe du compartment de piles
9 Aide / Information (①)
10 Annulation ou de return à un écran précédent ( C )
11 Validation (ok)
12 Navigation vers la gauche ( )
13 Navigation vers la droite (▶)
14 Navigation vers le haut (▲)
15 Navigation vers le bas (
16 Bouton de selection (
17 Groupes ( )
18 Capteur Solaire (
19 Réglages (F)

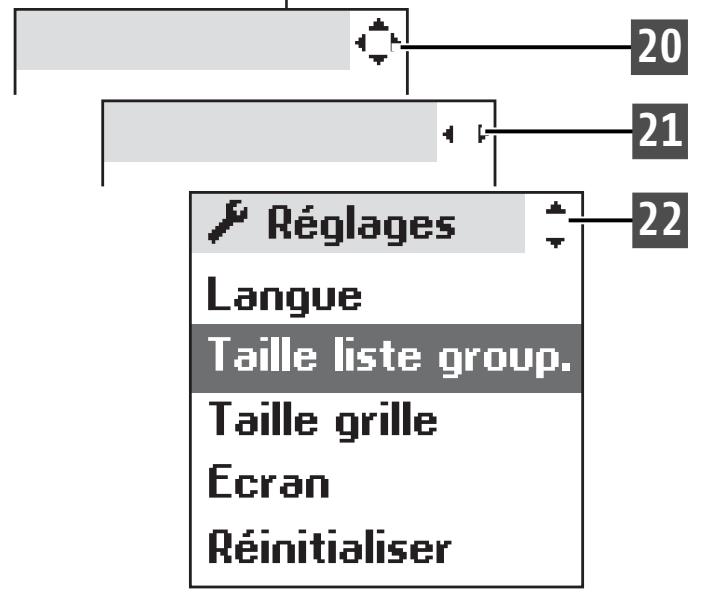

Les symboles 20, 21 et 22 indiquent la possibilité de naviguer dans l'écran dans le sens des flèches représentées pour acceder aux éléments de paramétrage non visibles à l'écran.
NOTES

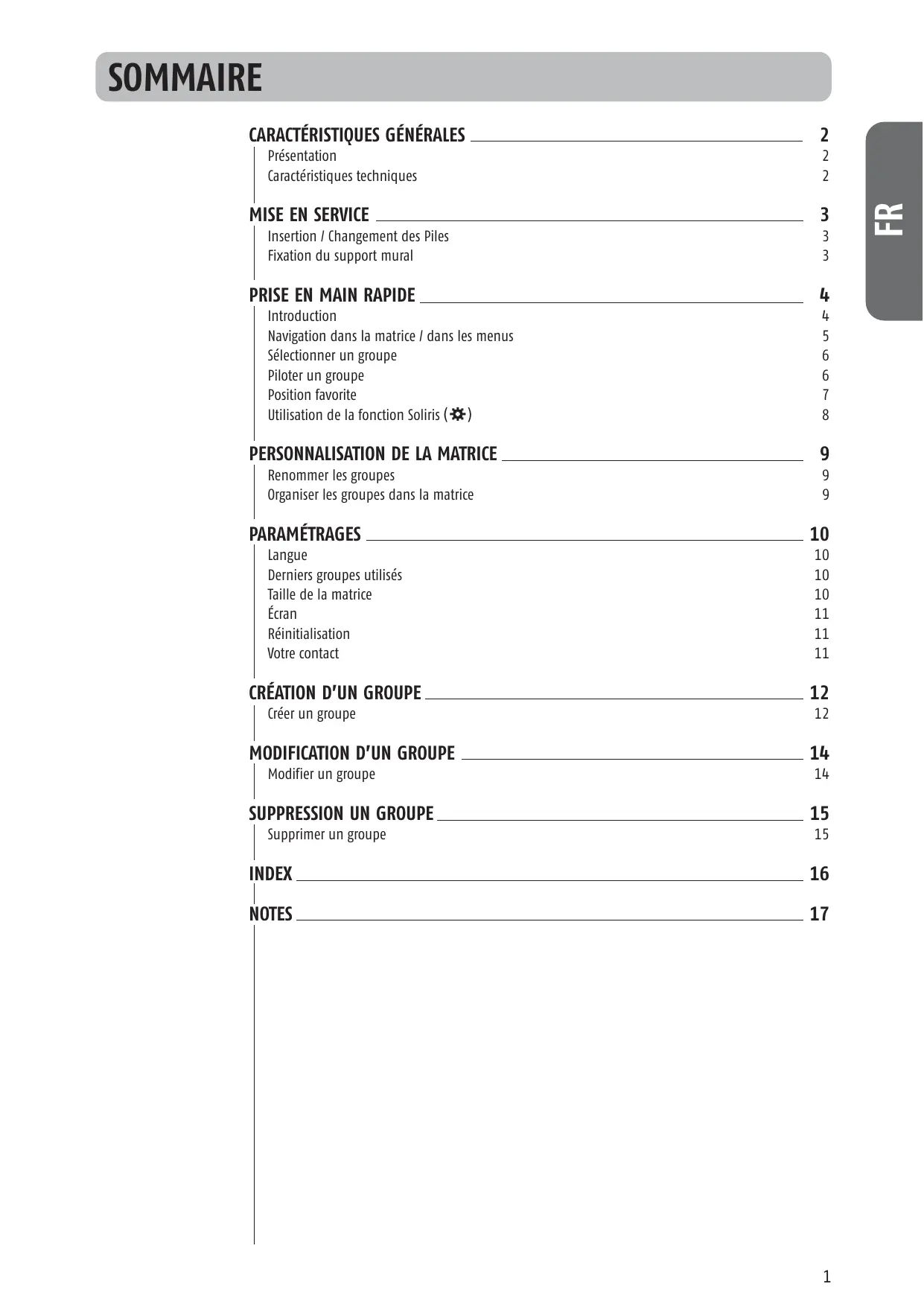

CHARACTERISTIQUES GENÉRALES 2
Présentation 2
2
MISE EN SERVICE 3
Insertion / Changement des Piles 3
Fixation du support mural 3
PRISE EN MAIN RAPIDE 4
Introduction 4
Navigation dans la matrice / dans les menus 5
Selectionner un groupe 6
Piloter un groupe 6
Position favorite 7
Utilisation de la fonction Soliris ( 喜 8
PERSONALISATION DE LA MATRICE 9
Renommer les groupes 9
Organiser les groupes dans la matrice 9
PARAMÉTRAGES 10
Langue 10
Derniers groupes utilisés 10
Taille de la matrice 10
Écran 11
Réinitialisation 11
Votrecoint 11
CREATION D'UN GROUPE 12
Créer un groupe 12
MODIFICATION D'UN GROUPE 14
Modifier un groupe 14
SUPPRESSION UN GROUPE 15
Supprimer un groupe 15
INDEX 16
NOTES 17
CHARACTERISTIQUES GÉNÉRALES
Présentation
La Telis Composio RTS est une télécommande permettant de piloter jusqu'à 20 groupes de produits compatibles avec la technologie radio Somfy (RTS).
Les différentes catégories de produits suivantes peuvent être commandées par la Telis Composio RTS :
- les volets roulants,
- les stores (de terrasse ou rouleaux),
- les stores vénitiens interieurs ou extérieurs,
- les portes de garage et les portails,
- la lumière (avec un récepteur radio adapté).
techniques
Dimensions
55 ~mm
→26 mm←
→29 mm←
Température d'utilisation
0-60°C
Indices de protection
Usage interieur

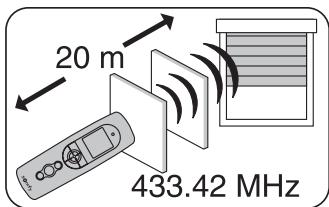

Portée radio
20 m à travers 2urs en béton
MISE EN SERVICE

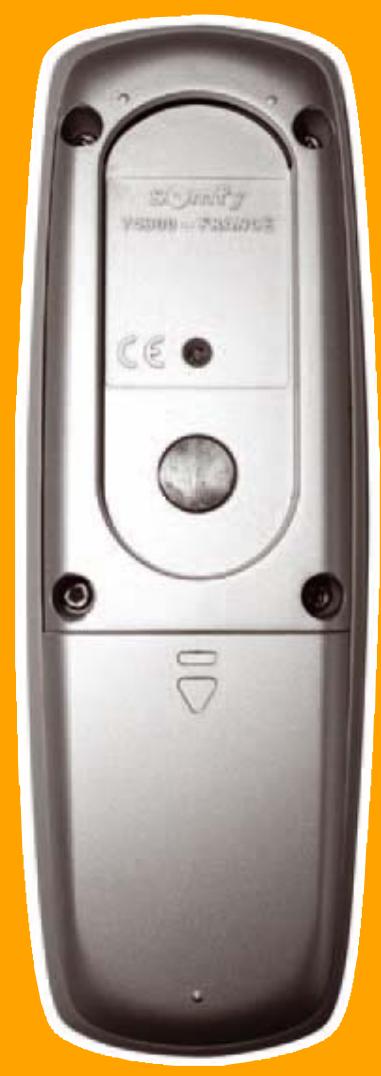

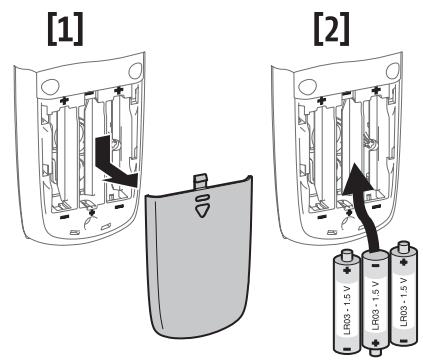

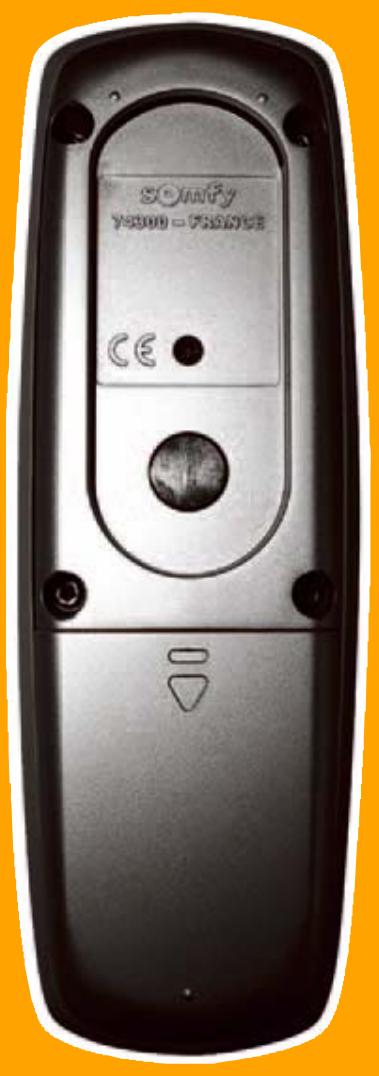

Insertion / Changement des Piles
Ouvrir la trappe à piles. Mettre en place 3 piles alcalines neuves de type AAA (LR03) 1,5 V de même provenance et de même date.
Respecter la polarité indiquée sur la télécommande.
Ne pas utiliser de piles rechargeables.
Le niveau bas des piles est signalé sur l'écran par le symbole (Ø).
Tous les paramètres programmes restent mémorisés lors du changement ou en cas de déchargement total des piles.
En cas de non utilisation prolongée de la télécommande, il est recommandé d'enlever les piles.
Les piles usagées doivent être recyclées et non jetées dans les poubelles classiques
1ère mise en service
Lors de la première mise en service, Telis Composio RTS invite automatiquement au réglage de la langue et à la création des premiers groupes :
1- Sélectionner la langue à l'aide des touches («) et.Valider avec (ok).
2- Commencer la création des groupes (voir chapitre "Créer un groupe").
Pour remettre à plus tard la création des groupes, revenir à l'écran principal en appuyant sur (C) autant de fois que nécessaire.

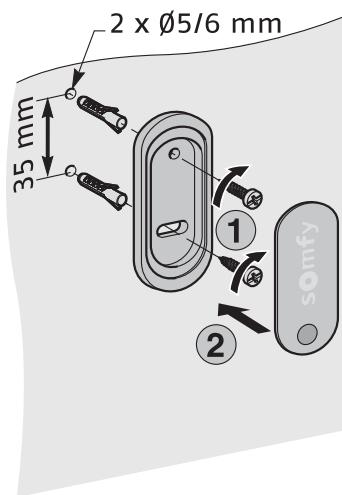

Fixation du support mural
Choix de l'emplacement du support mural
Choisir un endroit accessible et permettant une consultation et un usage aisé.
Fixer le support au mur à l'aide des 2 vis fournies à une hauteur permettant une bonne lecture de l'afficheur.
PRISE EN MAIN RAPIDE
Introduction
Telis Composio RTS permet de piloter les ouvertures de la maison en créé des groupes d'ouverture motorisées par zone de la maison. D'un seul geste, tous les produits d'un même groupe descendent, montent ou adoptent leur position favorite simultanément.
Un groupe peut être composé de plusieurs produits... ou d'un seul. C'est vous qui decidez.
Examples :
Un groupe pour tous les volets roulants du rez-de-chaussée que l'on fermera tous ensemble pour quitter la maison l'esprit tranquille, même pour une courte absence.
On pourra nommer ce groupe « Rez de ch. »
Un groupe pour tous les volets roulants de la façon Sud que l'on actionnera pour protégger meubles et tapis des rayons du soleil les après-midis d'été.
On pourra nommer ce groupe « Sud »
Un groupe pour l'ensemble des volets roulants de la maison que l'on pourrait tous fermer d'un seul geste en allant se coucher.
On pourra nommer ce groupe « Tous volets »
Un groupe pour le seul volet roulant du bureau qui adoptera la position ideale pour éviter les reflets sur l'écran de l'ordinateur.
On pourra nommer ce groupe « Bureau »
Un groupe pour le portail pour ouvrir aux amis qui arrivent.
On pourra nommer ce groupe « Portail »
Telis Composio RTS offre la possibilité de creer 20 groupes différents pour s'organiser selon ses besoins.
Chaque groupe peut être nommé et positionné à l'écran à sa guise.
PRISE EN MAIN RAPIDE

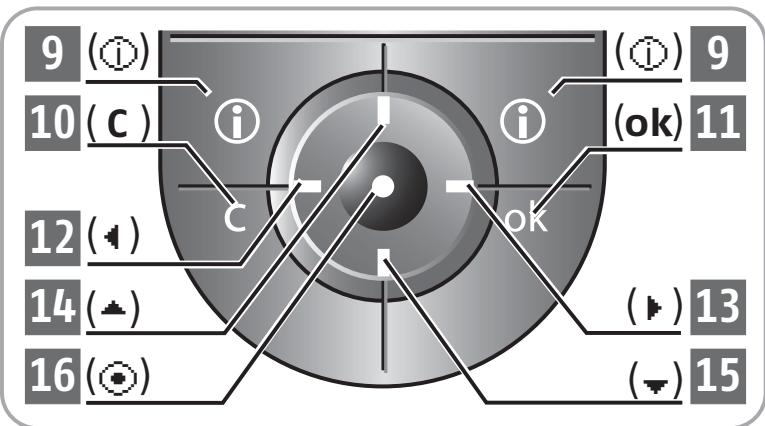

Les touches (♦) permettent de déplacer le curseur pour sélectionner un groupe ou pour acceder aux menus et sous menus de la Telis Composio RTS.
Appuyer sur () ou sur (ok) pour acceder à l'écran suivant.
( C ) permet de revenir à l'écran
précedent. Appuyer autant de fois que nécessaire sur ( C ) pour revenir à l'écran principal.
De manière générale, (⊙) permet de selectionner l'objet sur lequel se trouve le curseur et (ok) de valider une action.
PRISE EN MAIN RAPIDE
Sélectionner un groupe
La selection d'un groupe peut se faire de 2 manières différentes.

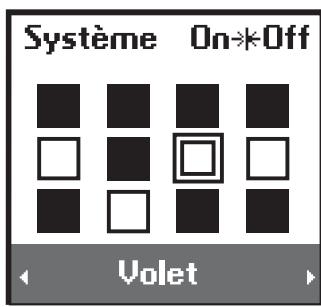

Selectionner un groupe à partir des noms
En positionnant le curseur sur les noms des groupes au bas de l'écran, les touches (« ») permettent de faire défilier les noms de groupe jusqu'à couver le groupe recherché.
Les noms qui apparaissent dans ce champ sont les noms des derniers groupes utilisés. On peut désir de faire apparaitre les 5 derniers groupes utilisés, les 10 derniers groupes utilisés ou tous les groupes. Ce paramètre est modifiable dans le menu « Système > Régliages > Taille liste group. » (voir chapitre “Paramétrages”).
ASTUCE
- Paramétrer cette fonction pour n'afficher que les 5 derniers groupes utilisés permet une recherche rapide sur les groupes les plus souvent actionnés.

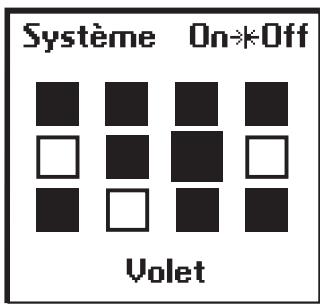

Selectionner un groupe à partir de la matrice
Selectionner directement dans la matrice le groupe recherche à l'aide des touches (喜) . Les cases noires correspondent à des groupes déjà créés ; les cases blanches correspondant à des emplacements vides.
Le nom du groupe correspondant apparait au bas de I'ecran.
Piloter un groupe
Après avoir sélectionné un groupe, l'ensemble des produits qui le composent peuvent être pilotés simultanément avec les boutons de commande :
Ordre de montée
Ordre de descente
Arret d'un groupe en mouvement
Le pilotage des motorisations de portes de garage et de portails se fait en mode séquentiel avec le bouton (m) : à chaque appui sur le bouton (m), le moteur recoit successivement les ordres montée / stop / descente / montée / stop.
Les motorisations de portes de garage et de portails ne doivent donc pas'être intégrées dans des groupes comptant d'autres types de produits avec un mode de pilotage classique. Un groupe doit être créé pour chaque motorisation de porte de garage ou de portail. Le pilotage des portes de garage et des portails doit imperativement se faire à vue.
PRISE EN MAIN RAPIDE
Position favorite
Une position intermédiaire "position favorite () ", autre que la position haute et la position basse, peut être définie pour chacun des types de produits suivants :
| Position
Favorite | Volets
roulants | Stores
(de terrasse
ou rouleaux) | Stores vénitiens
intérieurs
ou extérieurs | Portes de garage
et les portails | Lumière
(avec un récepteur
radio adapté) |
| OUI | ● | ● | ● | | ● |
| NON | | | | ● | |
Examples :
- Pour le volet roulant d'une chambre, la position favorite peut correspondre à la position en lames ajourées.
- Pour le volet roulant du salon, la position favorite sera celle qui permet de faire de l'ombre jusqu'à un point particulier dans la piece (écran de télévision, plante verte, tapis...).
- Pour le store de la terrasse, la position qui permet d'avoir de l'ombre sur la baie vitrée.

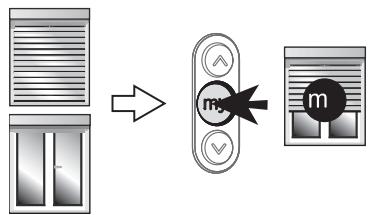

Utilisation
Lorsque les produits d'un groupe sont à l'arrêt, qu'elle que soit leur position, l'appui sur le bouton (m) permet demettre les produits du groupe sélectionné dans leurs positions favorites respectives.
Il est conseilé d'enregistrer, modifier ou supprimer la position favorite individuellement pour chaque produit soit :
- avec la Telis Composio RTS, pour les groupes constitués d'un seul produit.
- avec le point de commande local du produit.
Enregistrement ou modification de la position favorite
Positionner le produit dans la position souhaitation.
Pour enregistrer la position, appuyer (environ 5 sec.) sur le
bouton (), jusqu'à ce que le produit confirme l'enregistrement de la position favorite par un bref mouvement.
La position favorite est enregistrée.
Suppression de la position favorite
Appuyer sur le bouton (m) lorsque le produit est à l'arrêt afin qu'il trouve sa position favorite.
sec.
Lorsque le produit est dans sa position favorite, appuyer (environ 5 sec.) sur le bouton (甲) jusqu'à ce que le produit confirme l'effacement de la position favorite par un bref mouvement.
Visualiser le mode d'emploi animé et imprimer ces instructions sur le site Internet : www.mysomfy.com
PRISE EN MAIN RAPIDE

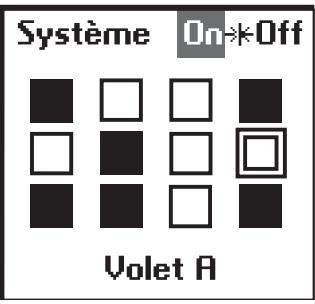

Utilisation de la fonction Soliris (#)
La fonction Soliris permet d'activer ou de désactiver les capteurs solaires sur un ou sur plusieurs groupes de produits.
Selectionner « On » ou « Off » afin d'activer ou de désactiver la fonction Soliris et valider avec (⊙) ou (ok).
Cette fonction est également accessible dans le menu « Système > Capt. solaire »

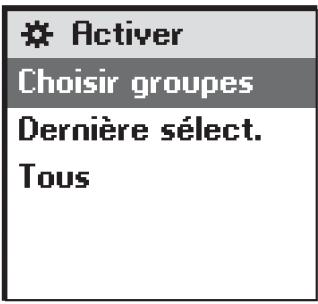

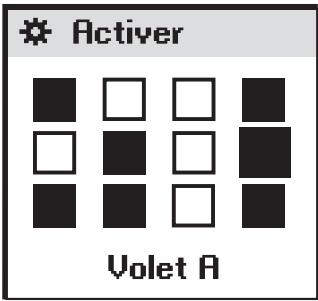

Choisir l'option appropriée :
« Choisisir groupes » pour sélectionner le ou les groupes dont on peut activer ou désactiver la fonction Soliris. Sélectionner les groupes à prendre en compte avec (⊙). Valider avec (ok).
« Dernière sélection » pour activer ou désactiver la fonction Soliris sur le ou les derniers groupes pour lesquels la fonction a été activée ou désactivée. Cette sélection peut être modifiée en ajoutant ou en supprimant des groupes avec (⊙). Valider avec (ok).
« Tous » pour activer ou désactiver la fonction Soliris pour tous les groupes de la Telis Composio RTS. Il est également possible à partir de cette sélection de supprimer des groupes avec (⊙). Valider avec (ok).

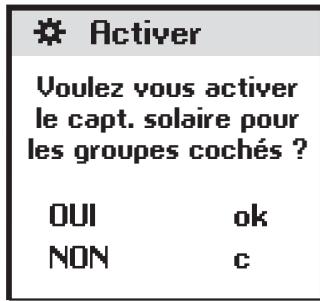

Confirmer l'opération avec (ok). Annuler avec (C).
PERSONALISATION DE LA MATRICE
Renommer les groupes
Le menu « Système > Groupes > Page » ( ) permet de visualiser les groupes colonne par colonne avec les noms. Sélectionner le groupe souhaité à l'aide des touches ( ) et valider avec ( ) ou (ok) pour renomer le groupe.
ASTUCE
- On accède aussi directement au menu « Système > Groupes > Page » depuis la matrice avec (⊙) ou (ok).
- Ce mode de visualisation peut également être utilisé pour piloter les groupes.

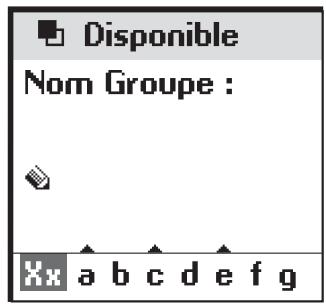

Utilisation de l'écran de saisie des noms
Selectionner le caractère souhaité avec les touches de navigation (« ») et valider en appuyant sur (©). La touche d'annulation (C) permet d'effacer un caractère errone.
Selectionner « Xx » et appuyer sur (⊙) pour désir le type de caractères souhaité : majuscules ou minuscules.
La touche de navigation (▲) permet d'acceder aux lettres avec accents. Une fois la saisie du nom terminée, valider à l'aide de la touche (ok)
ASTUCE
- Les touches ( ) permettent de passer d'une ligne de caractères à l'autre plus rapidement.
- La saisie d'un nouveau nom peut se faire soit intégralement « Saisir nom » soit à partir d'une liste pré-établie et personnalisable « Choisisir nom »
Organiser les groupes dans la matrice
Dans le menu « Système > Groupes > Organiser » (®,.), sélectionner le groupe à déplacer avec (⊙). Le groupe ainsi sélectionné est momentarilyément place en haut de l'écran.
Choisir un nouvel emplacement à l'aide des touches (♦) et repositionner le groupe à l'endroit youlu avec (⊙).
Si l'endetroit de destination est déjà occupé par un autre groupe, ce dernier est à son tour place en haut de l'écran dans l'atte de'un nouvel emplacement.
Validator les modifications avec (ok).
PARAMÉTRAGES

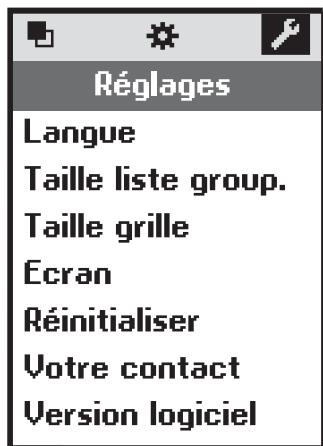

Menu « Système > Régliages » (F).
Langue
7 langues sont disponibles dans la Telis Composio RTS:
Francais, Anglais, Allemand, Espagnol, Italien, Portugais,
Nederlandais.
Selectionner la langue avec les touches () et valider la
slection avec (ok).

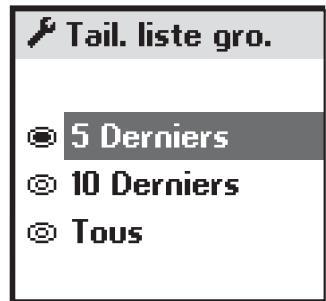

Derniers groupes utilisés
Le paramètre « Taille liste group » permet de désir de faire apparaitre les 5 derniers groupes utilisés, les 10 derniers groupes utilisés ou tous les groupes pour la recherche d'un groupe par nom. Sélectionner l'option désisie avec (⊙) et valider avec (ok).

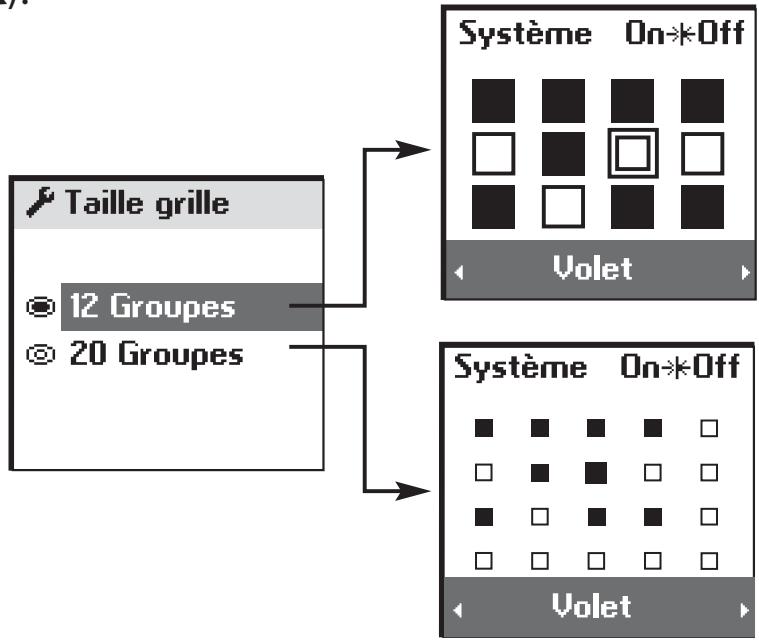

Taille de la matrice
« Taille grille » permet de paramétrer la matrice pour un affichage à 12 groupes (3 lignes x 4 colonnes) ou 20 groupes (4 lignes x 5 colonnes). La Telis Composio RTS est configurée d'origine pour un affichage de la matrice à 12 groupes. Sélectionner l'option可以选择 avec (⊙) et valider avec (ok).
PARAMÉTRAGES
Menu « Système > Régliages » (F).

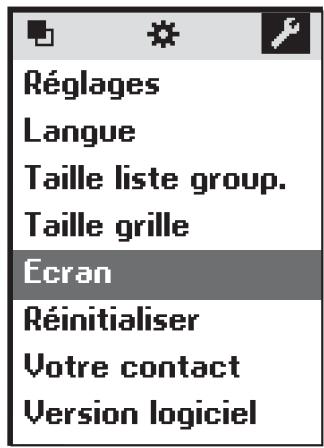

Écran
L'affichage à l'écran peut être paramétré sans rétro-éclairage ou avec un rétro-éclairage de 5 sec. ou de 15 sec. après le dernier appuie sur une touche.
La Telis Composio RTS est paramétrée d'origine avec un rétro-éclairage de 5 sec.
Sélectionner l'option可以选择 avec (⊙) et.Valider avec (ok).
Réinitialisation
La réinitialisation de la Telis Composio RTS permet de retrouver les paramètres d'origine. Tous les groupes créés dans la Telis Composio RTS sont conservés en cas de réinitialisation.
Votrecoint
Retrouver ou noter à cet emplacement les coordonnées de l'installateur.
Il est recommandé que chaque moteur soit programme préalablement sur sa commande individuelle et de régler les fins de course de chaque moteur avant d'utiliser la Telis Composio RTS. Néanmoins, la Telis Composio RTS peut être utilisé comme toute télécommande RTS pour la mise en service des moteurs (réglage des fins de course...).

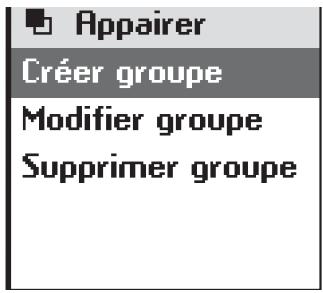

Le menu « Systeme > Groupes > Apparer » ( ) permet d'ajouter, de modifier et de supprimer des groupes.

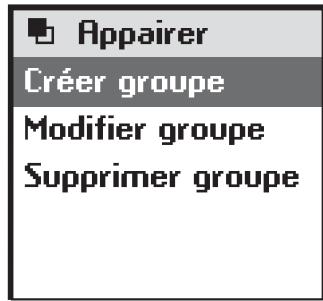

Créer un groupe
Selectionner « Créer groupe » et valider avec (⊙) ou (ok).
Selectionner un emplacement disponible pour creer un nouveau groupe (cases blanches) et valider avec () ou (ok)
Chaque nouveau groupe peut être nommer soit avec une saisie complète soit à partir d'une liste de noms pré-établie (voir chapitre "Personnalisation de la matrice" pour plus d'informations sur le fonctionnement de l'écran de saisie).
Une fois la saisie du nom terminée, valider avec (ok).

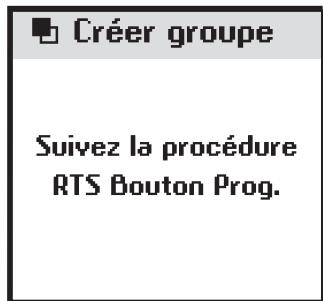

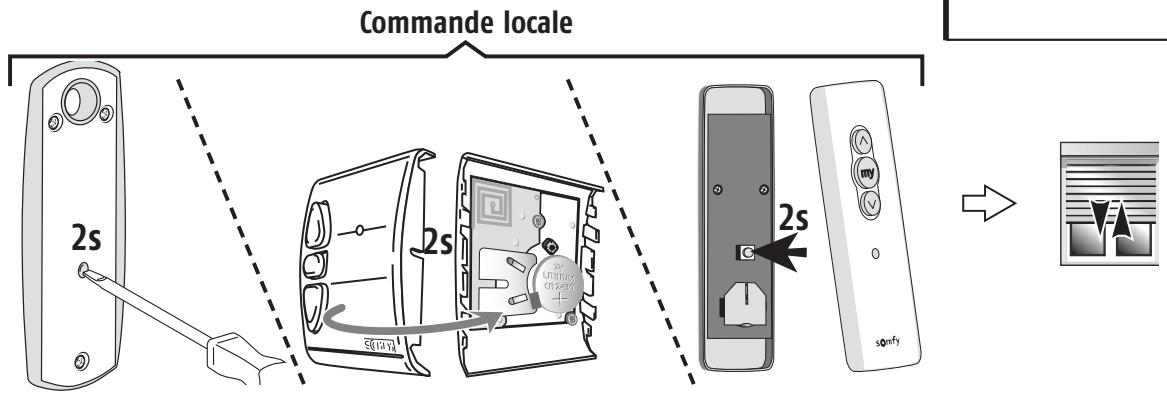

La procédure de programmation du point de commandes'effectue comme suit :

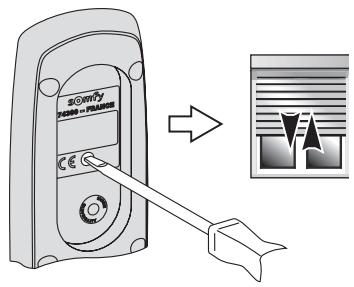

1- Appuyer sur le bouton (Prog.) de la commande locale jusqu'àu bref mouvement du produit (clignotement pour un recepteur lumière): 2 min sont alors disponibles pour réaliser l'etape suivante.
2- Appuyer sur le bouton (Prog.) de la Telis Composio RTS pendant 0,5 sec. Le produit correspondant s'active à nouveau (bref mouvement ou clignotement) confirmant la fin de la procédure.
Recommencer les étapes 1 et 2 pour tous les produits à affecter au groupe en cours de création.
3- Une fois les étapes 1 et 2 réalisées pour tous les produits à inclure dans le groupe, terminer la procédure en appuyant sur (ok).
4- Tester la programmation avec les boutons (心, 心, 心) . Le produit ou les produits du
groupe s'activent si la procédure a réussie sinon recommencer les étapes 1 et 2. Le groupe peut être modifié ou supprimé si besoin.
5- Terminer avec (ok) pour valider.

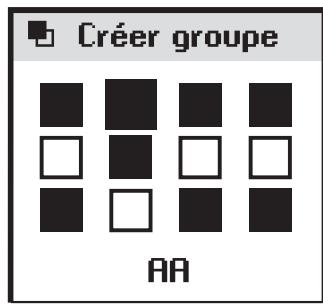

La case blanche sélectionnée pour la création du groupe devient noire.
Créer groupe
Utilisez les touches montée / descente pour vérifier votre action
ASTUCE
- Penser à l'utilisation quotidienne des groupes lors de leur constitution. Le mélange de différentes applications au sein d'un même groupe peut en effet s'avérer peu pratique.
Par exemple, dans un groupe comportant à la fois des volets roulants et le store de la terrasse, l'ordre de descente donna ra le résultat suivant :
- les volets roulants descendront = volets fermés
- le store de la terrasse descendra = store déployé
MODIFICATION D'UN GROUPE
Modifier un groupe
Pour ajouter ou supprimer un produit d'un groupe, selectionner « Systeme > Groupes > Appairer > Modifier groupe » et valider avec (⊙) ou (ok).

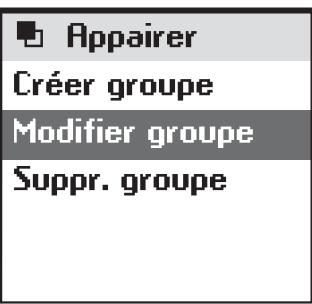

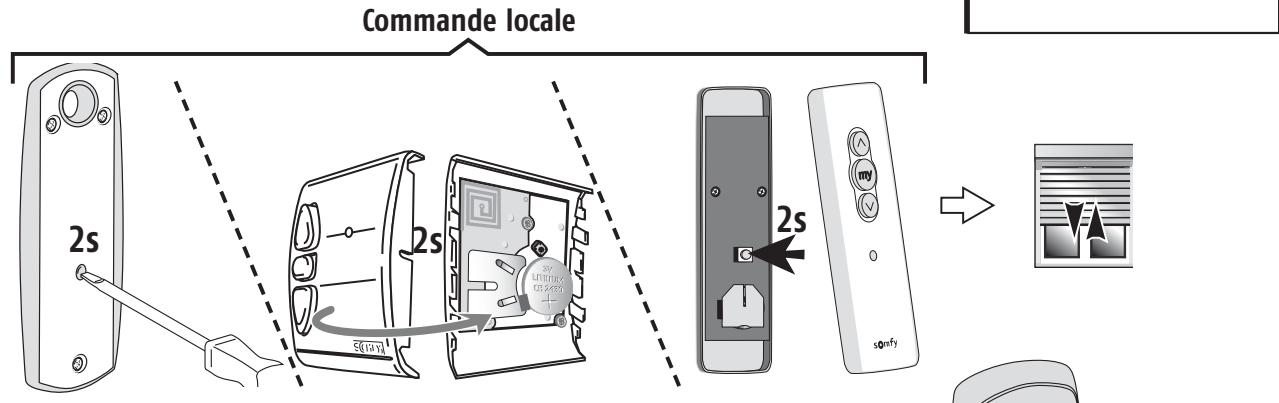

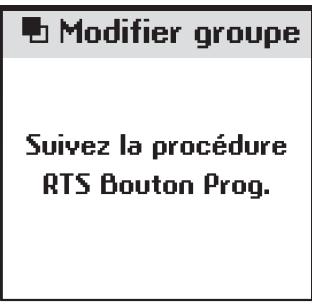

La modification du groupe s'effectue comme suit :
1- Sélectionner dans la matrice le groupe à modifier et valider avec () ou (ok)
2- Appuyer sur le bouton (Prog.) de la commande locale correspondant au produit à ajouter ou à supprimer jusqu'àu bref mouvement du produit (clignotement pour un recepteur lumière) : 2 min sont alors disponibles pour réaliser l'étape suivante.

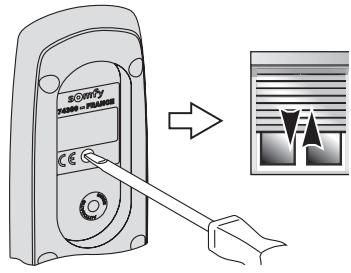

3- Appuyer sur le bouton (Prog.) de la Telis Composio RTS pendant 0,5 sec. Le produit correspondant s'active à nouveau (bref mouvement ou clignotement) confirmant la fin de la procédure.
4- Terminer la procédure en appuyant sur (ok).
5- Tester la programmation avec les boutons (,,) . Le produit doit réagir s'il a été ajoute ou ne plus réagir s'il a été supprimé du groupe. Sinon, recommencer les étapes 1 et 2.
6- Terminer avec (ok) pour valider.
Renouveler la procédure depuis le début (menu «Système >Groupes >Appairer >Modifier groupe ») autant de fois qu'il y a de modification à apporter.
SUPPRESSION UN GROUPE
Supprimer un groupe
Pour supprimer un groupe, selectionner « Système > Groupes > Appairer > Supprimer groupe » et valider avec (⊙) ou (ok).
Supprimer tous les produits du groupe comme suit :
Tous les produits du groupe doivent être supprimés individuellement les uns après les autres.
1- Sélectionner dans la matrice le groupe à supprimer avec () ou (ok)

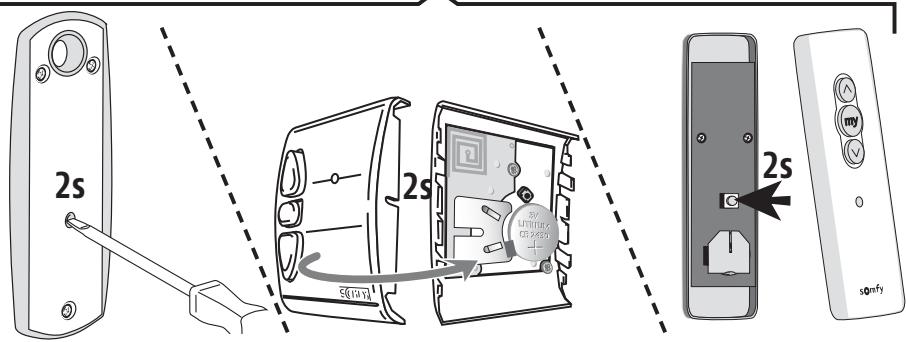

2- Appuyer sur le bouton (Prog.) de la commande locale correspondant au produit à supprimer jusqu'àu bref mouvement du produit (clignotement pour un recepteur lumière) : 2 min sont alors disponibles pour réaliser l'étape suivante.
Commande locale
3- Appuyer sur le bouton (Prog.) de la Telis Composio RTS pendant 0,5 sec. Le produit correspondant s'active à nouveau (bref mouvement ou clignotement) confirmant la fin de la procédure.
Recommencer le cas échéant les étapes 1 et 2 pour tous les produits à supprimer pour le groupe en cours de modification.
4- Supprimer tous les produits groupe avant de terminer la procédure en appuyant sur (ok).
5- Tester la programmation avec les boutons (, , ) . Plusaucun produit ne doit réagir.Renouveler les étapes 1 et 2 si besoin et re-tester la programmation jusqu'à que tous les produits du groupe soient effectivement supprimés.
6-Terminer avec (ok) pour valider. La case du groupe supprimé redevient blanche.
Suppr. groupe
Utilisez les touches montée / descente pour vérifier votre action
Ne valider avec (ok) que lorsque plus:aucun produit ne réagit.
INDEX
Designation pages
CONTACT 11
GROUPES
Exercises 4
Selectionner un groupe 6
Selection parmi les derniers groupes utilisés 6, 10
Selection dans la matrice 6
Piloter un groupe 6
Renommer un groupe 9
Organiser les groupes 9
Taille de la matrice (12 ou 20 groupes) 10
Retro-éclairage de l'écran 11
Créer un groupe 12, 13
Modifier un groupe 14
Supprimer un groupe 15
LANGUE 3,10
PILES 3
POSITION FAVORITE
Experiments 7
Utilisation 7
Enregistrement 7
Modification 7
Suppression 7
Capteurs solaire (fonction Soliris) 8

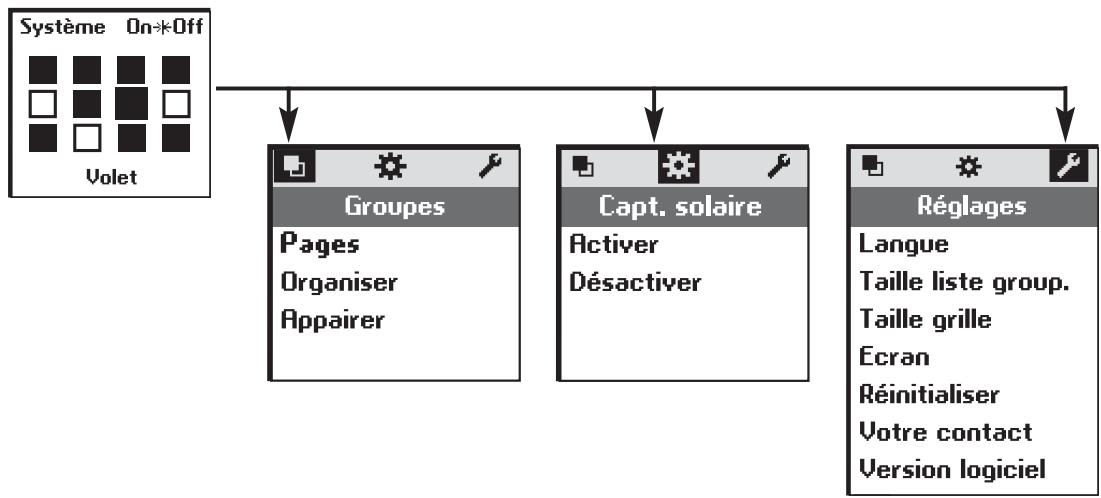

MENUS (ARCHITECTURE) 5
NAVIGATION 5
3
NOTES
E
NOTES
Listes des filiales/Somfy weltweit/Elenco delle filiali/Lijst van filialen
Australia : SOMFY PTY LTD (61) 29638 0744
Hungary : SOMFY Kft (36) 1814 5120
Singapore: SOMFY PTE LTD (65) 638 33 855
Austria: SOMFY GesmbH (43) 662 62 53 08
India : SOMFY INDIA PVT Ltd (91) 11 51 65 91 76
Slovaquia : cf. Czech Republic - SOMFY Spol s.r.o. (420) 296 372 486-7
Belgium : SOMFY BELUX (32) 2 712 07 70
Italy: SOMFY ITALIA s.r.l (39) 024 84 71 84
South Korea : SOMFY J00 (82) 2 594 4333
Brasil : SOMFY BRASIL STDA (55 11) 6161 6613
France : SOMFY FRANCE (33) 820 374 374
Poland : SOMFY SP Z.0.0 (48) 22 618 80 56
United Kingdom : Somfy LTD (44) 113 391 3030
Germany : SOMFY GmbH (49) 7472 930 0
Portugal :
cf. Spain - SOMFY ESPANA SA (351) 229 396 840
United States : SOMFY SYSTEMS Inc (1) 609 395 1300
Greece : SOMFY HELLAS (30) 210 614 67 68
Russia:
cf. Germany - SOMFY GmbH
(7) 095 781 47 72, (7) 095 360 41 86
