PCIVGAV7 - Carte graphique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte graphique
Interface	PCI Express
Sortie vidéo	VGA (DB-15)
Résolution maximale	1920 x 1200 pixels
Chipset	Carte graphique basée sur chipset générique
Dimensions (L x l x h)	12 cm x 6 cm x 2 cm
Poids	50 g
Alimentation	Alimentée par le slot PCI Express (aucune alimentation externe requise)
Compatibilité	Ordinateurs avec un slot PCI Express disponible
Systèmes d'exploitation supportés	Windows, Linux, macOS (via pilotes génériques)
Fonctions principales	Ajout d'un port VGA supplémentaire, support des moniteurs anciens, installation Plug and Play
Entretien et nettoyage	Dépoussiérer avec un chiffon sec non pelucheux, éviter tout contact avec l'humidité ou les produits liquides
Sécurité	Décharger l'électricité statique avant manipulation, éteindre et débrancher l'ordinateur avant installation
Pièces détachées	Aucune pièce détachée disponible, la carte n'est pas réparable
Informations générales	Marque : StarTech.com, Modèle : PCIVGAV7
Garantie	Garantie constructeur 2 ans

FOIRE AUX QUESTIONS - PCIVGAV7 StarTech.com

Comment installer la carte graphique StarTech.com PCIVGAV7 ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Ouvrez le boîtier, repérez un slot PCI Express libre, insérez la carte en appuyant fermement, puis fixez-la avec la vis. Refermez le boîtier, branchez le moniteur sur le port VGA et allumez l'ordinateur. Les pilotes s'installent automatiquement sous Windows.

Quels pilotes sont nécessaires pour la PCIVGAV7 ?

Aucun pilote spécifique n'est requis car la carte utilise un chipset standard reconnu par les systèmes d'exploitation modernes via les pilotes génériques. Sous Windows, elle s'installe en Plug and Play. Sous Linux, le noyau inclut le support.

La carte graphique StarTech.com PCIVGAV7 est-elle compatible avec mon ordinateur ?

Oui, à condition que votre ordinateur dispose d'un slot PCI Express (x1, x4, x8 ou x16). La carte est compatible avec les PC de bureau standards. Vérifiez également que votre système d'exploitation est pris en charge (Windows, Linux, macOS).

Quelle est la résolution maximale supportée par la PCIVGAV7 ?

La résolution maximale est de 1920 x 1200 pixels en 60 Hz. Cela permet d'afficher des écrans Full HD et des moniteurs plus anciens en résolution standard.

Puis-je connecter plusieurs moniteurs avec la PCIVGAV7 ?

Non, cette carte ne possède qu'un seul port VGA. Pour connecter plusieurs moniteurs, vous devez utiliser une carte graphique multi-sorties ou ajouter plusieurs cartes de ce type si votre carte mère le permet.

La PCIVGAV7 nécessite-t-elle une alimentation externe ?

Non, la carte est entièrement alimentée par le slot PCI Express. Aucun câble d'alimentation supplémentaire n'est nécessaire. Assurez-vous simplement que votre alimentation d'ordinateur est suffisante pour l'ensemble du système.

Comment nettoyer la carte graphique StarTech.com PCIVGAV7 ?

Utilisez un chiffon sec non pelucheux pour dépoussiérer délicatement les composants. N'utilisez jamais de liquides ou de produits chimiques. Si nécessaire, un souffleur d'air comprimé peut être utilisé à distance pour enlever la poussière.

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

Avant toute manipulation, déchargez l'électricité statique en touchant une surface métallique mise à la terre. Éteignez et débranchez l'ordinateur. Évitez de toucher les contacts dorés de la carte. Portez un bracelet antistatique si possible.

La carte est-elle réparable en cas de panne ?

Non, la carte ne contient aucune pièce détachée réparable par l'utilisateur. En cas de dysfonctionnement, la meilleure solution est de remplacer la carte par une neuve. Contactez le support StarTech.com pour les options de garantie.

Quelle est la longueur de la carte PCIVGAV7 ?

La carte mesure environ 12 cm de long, ce qui la rend compatible avec la plupart des boîtiers d'ordinateur, y compris les petits formats. Vérifiez l'espace disponible dans votre boîtier avant l'achat.

MODE D'EMPLOI PCIVGAV7 StarTech.com

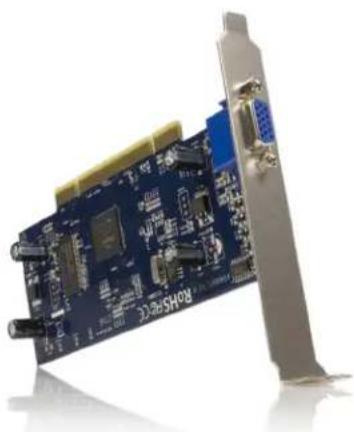

PCIVGAV7 Carte Graphique VGA PCI

Nous vous remercions d'avoir acheté une une Carte Graphique VGA PCI StarTech.com PCIVGAV7. Cette carte graphique pratique est entièrement conforme à la norme PCI 2.2 et fournit une grande qualité d'affichage 2D à des résolutions allant jusqu'à 1600 x 1200 pixels.

Caractéristiques

• Conforme à la norme PCI 2.2 (33/66 MHz)
• Résolution Maximale 2D en 32-bit (1280x1024 @60Hz) et en 16-bit (1600x1200 @ 75Hz)
• Jusqu'à 16,7 millions de couleurs de profondeur maximale en sortie

Contenu de l'Emballage

• 1 X CD de Pilotes
• 1 X Manuel d'Instruction
• 1 X Carte Graphique

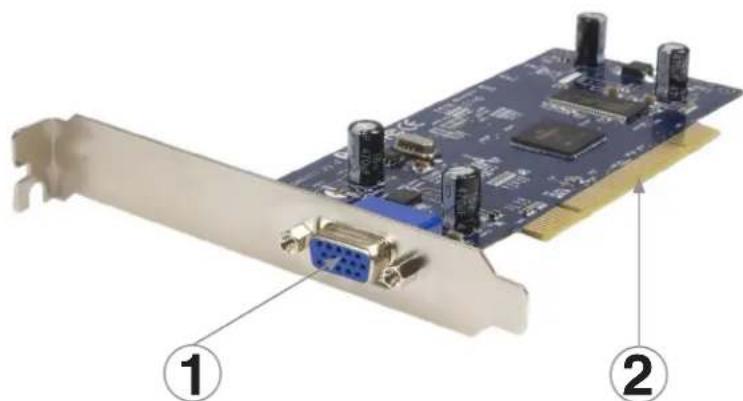

Guide Matériel

1. Connecteur D-Sub RGB (VGA)
2. Interface PCI

StarTech.com

Installation Matérielle

1. Assurez vous que votre ordinateur est débranché et que vous êtes déchargé de toute électricité statique.
2. Retirez le capot de l'ordinateur. (Pour obtenir des instructions plus détaillées sur la façon d'effectuer cette étape, veuillez s'il vous plaît vous référer à la documentation fournie avec votre ordinateur au moment de l'achat) et coucher doucement votre ordinateur latéralement de façon à ce que les logements PCI Express sur la carte mère font face au plafond.
3. Recherchez un logement PCI vide (de couleur blanche en général) et retirer le support en métal qui recouvre le port correspondant vide. Vous aurez peut-être besoin d'un tournevis Phillips pour effectuer cette étape. Gardez la vis ! Vous en aurez besoin pour sécuriser la carte plus tard.
4. Placez la carte au-dessus du logement PCI, veillez à ce que la carte est correctement alignée avec le logement. Insérez fermement la carte dans le logement, en distribuant la force uniformément sur toute la longueur du bord de la carte.
5. Sécurisez la carte en utilisant la vis retirée à l'étape 3.
6. Replacez et sécurisez le capot de l'ordinateur.

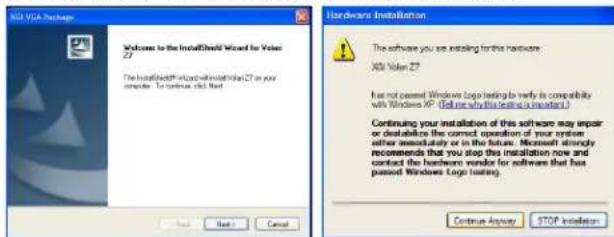

Driver Installation

1. Ouvrez le fichier Setup.exe fsitué dans le chemin suivant: X: \ Windows 2000_XP \ setup.exe, où X: désigne le lecteur de CD / DVD-ROM.
2. Quand l'écran de bienvenue InstallShield s'affiche, cliquez sur Suivant. Si vous recevez une notification indiquant que le logiciel n'a pas passé le test du logo Windows, cliquez sur Continuer pour poursuivre l'installation.

1. Une fois tous les fichiers installés, sélectionnez Oui, je veux redémarrer mon ordinateur maintenant, puis cliquez sur Terminer pour redémarrer votre ordinateur et terminer le processus d'installation. Si vous souhaitez vérifier l'installation, ouvrez le Gestionnaire de Périphériques et vérifier que les pilotes ont été reconnus.

1. Une fois le redémarrage exécuté avec succès, votre nouveau port VGA est prêt à l'emploi.

Spécifications

Spécification PCIVGA	V7
Interface	PCI 2.2 33/66MHz
Chipset	XGI VolariTM Z7
Memoire	16MByte DDR RAM
Type de Port	Connecteur D-Sub RGB (VGA)
Consommation d'Énergie	1.4W
Système d'Exploitation	Windows XP/2000/VistaTM; Linux
Environnement	Température de Fonctionnement: -10 C ~ 85 CTempérature de Stockage: -20 C ~ 90 CHumidité en Fonctionnement: 5 ~ 95% RH

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
