MODE D'EMPLOI FR-3801 DAEWOO

OOMEVA

Service Manual

Refrigerator

Model : FR-3801

DAEWOO FR-3801 - Service Manual - 1

natural_image Stylized globe illustration with a curved arrow, no text or symbols present

DAEWOO ELECTRONICS CO., LTD. OVERSEAS SERVICE DEPT.

1. SPECIFICATIONS

Model NameFR-3801
Cooling system Fan Cooling Convention TypeRefrigeration System Air Forced Convention
Defrost System Forced Fin-Evaporator Type
Defrost Operation Automatic start & stop
Cold Control Adjustable Dial
MethodNETGROSS
Capacity (1)Freezer7379
Refrigerator218254
Total291333
ExternalDimension (mm)Width (W)667
Depth (D)625
Height (H)1727
Net Weight (kg)61

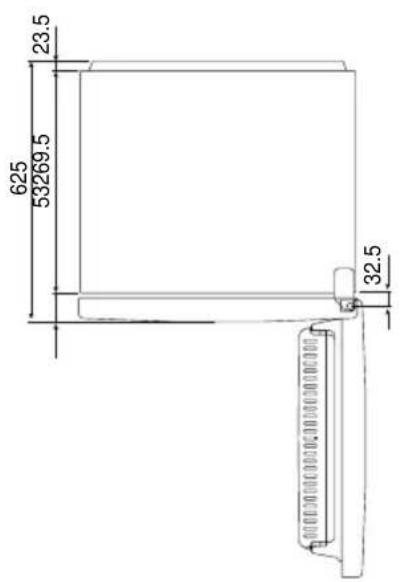

625 53269.5 23.5 32.5

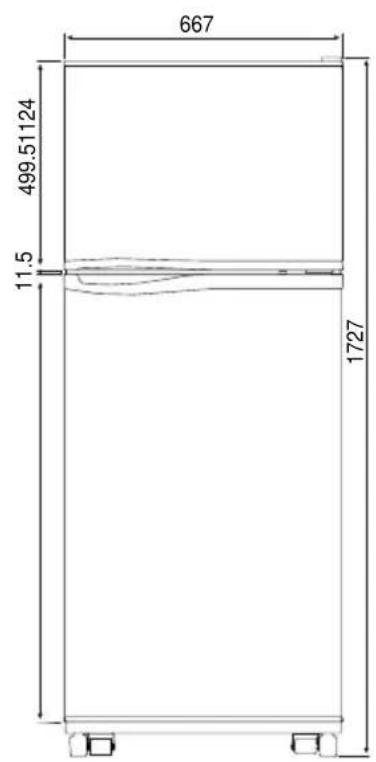

DAEWOO FR-3801 - SPECIFICATIONS - 2

other | Dimension | Value | | --------- | ------- | | Height | 667 | | Width | 499.51124 | | Top Margin| 11.5 | | Bottom Margin | 1727 |

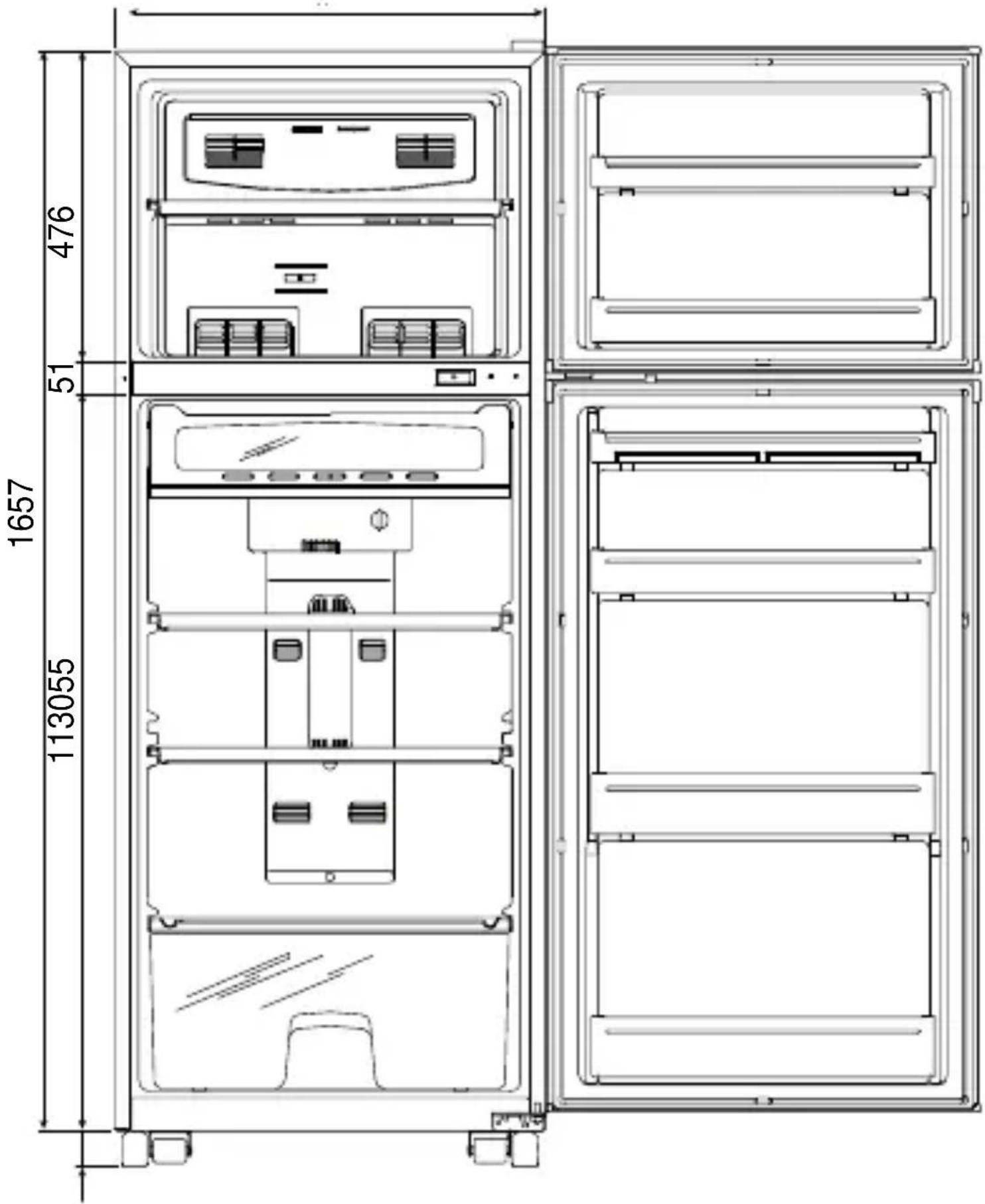

(FR-3801)

1657 51 476 113055

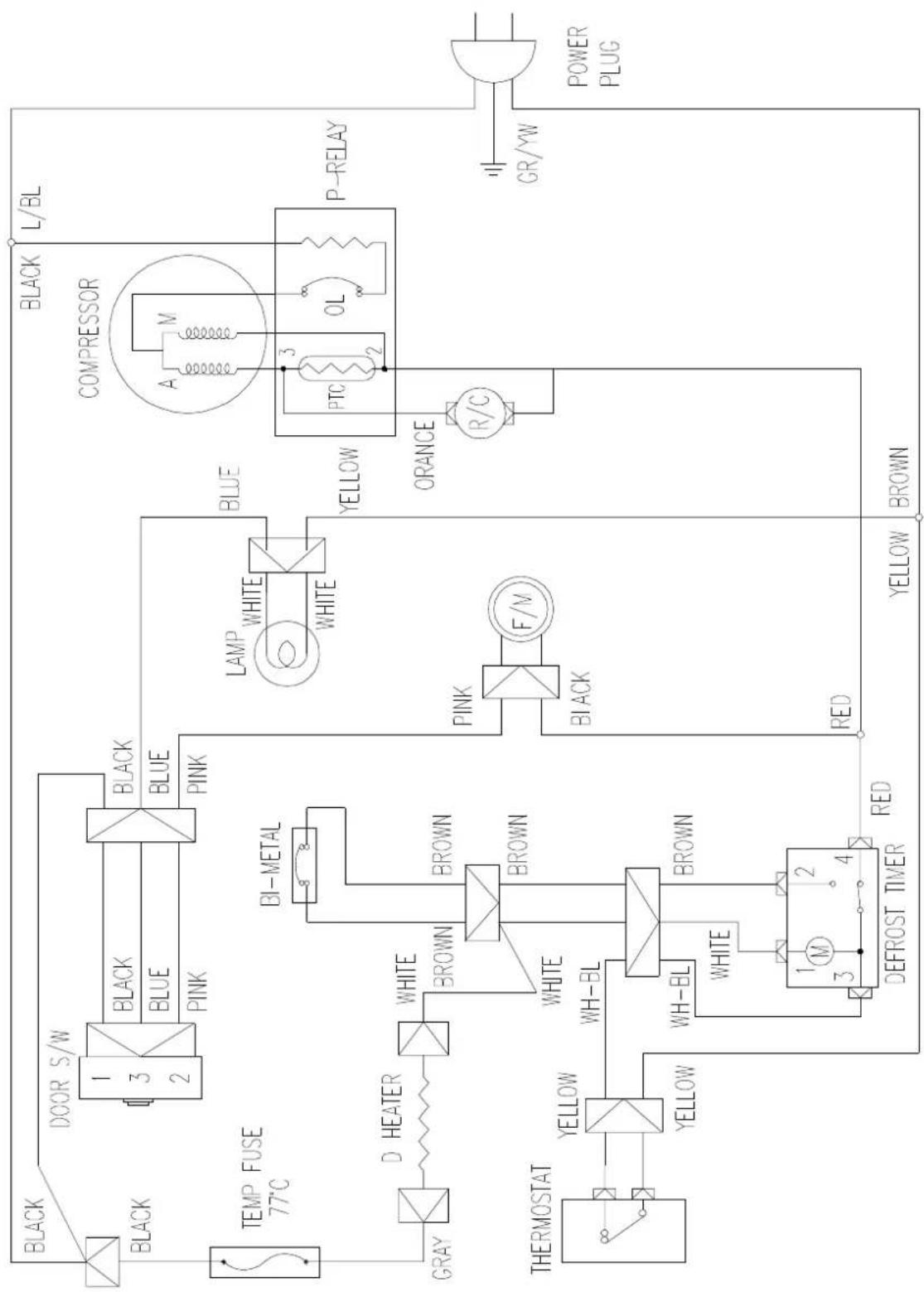

3. WIRING DIAGRAM

DAEWOO FR-3801 - WIRING DIAGRAM - 1


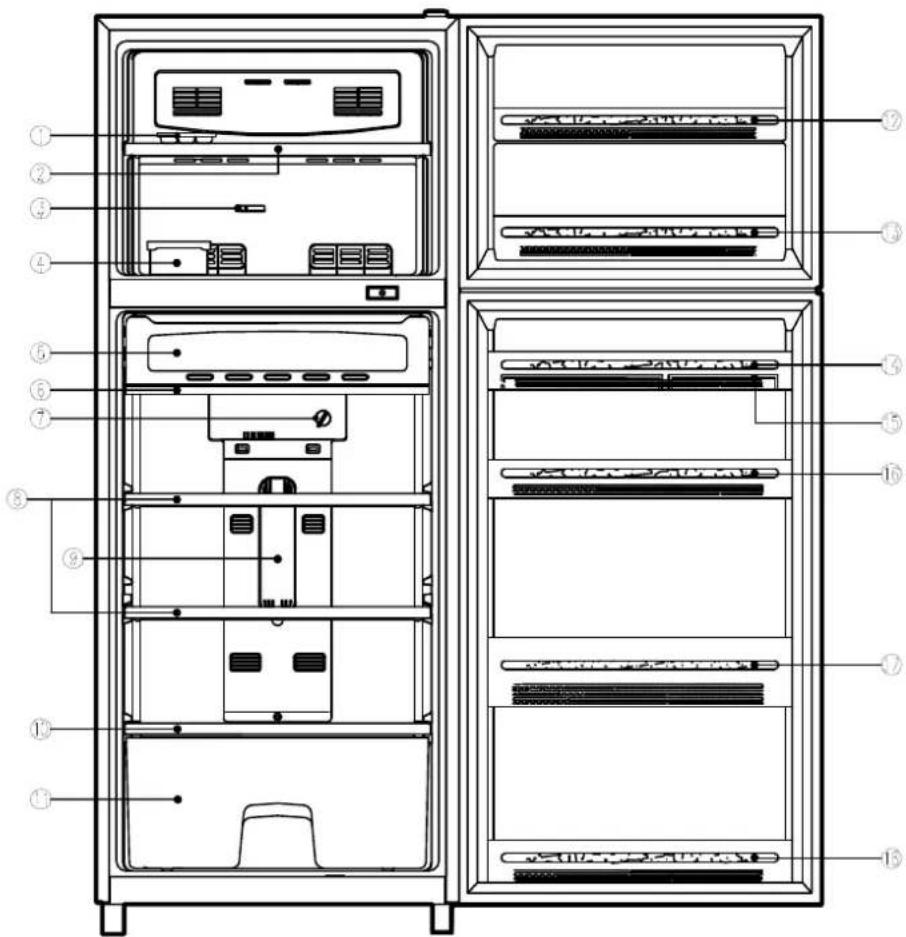

Technical diagram of a refrigerator internal structure with numbered compartments and labeled storage areas

① CASE ICING
② F SHELF (REMOVABLE)
③ FREEZER TEMPERATURE CONTROL KNOB
④ CASE ICE
⑤ CHILLED CASE DOOR
⑥ CASE CHILLED
⑦ REFRIGERATOR TEMPERATURE CONTROL SWITCH
⑧ R SHELF (REMOVABLE)

⑨ LAMP COVER (SHADE R)
⑩ COVER CASE VAGETB
⑪ CASE VEGETABLE
⑫ FREEZER POCKET (TOP)
⑬ FREEZER POCKET (BOTTOM)
⑭ UTILITY POCKET (TOP)
⑮ CASE EGG
⑯ UTILITY POCKET (BOTTOM)
⑰ BOTTLE POCKET (TOP)
⑱ BOTTLE POCKET (BOTTOM)

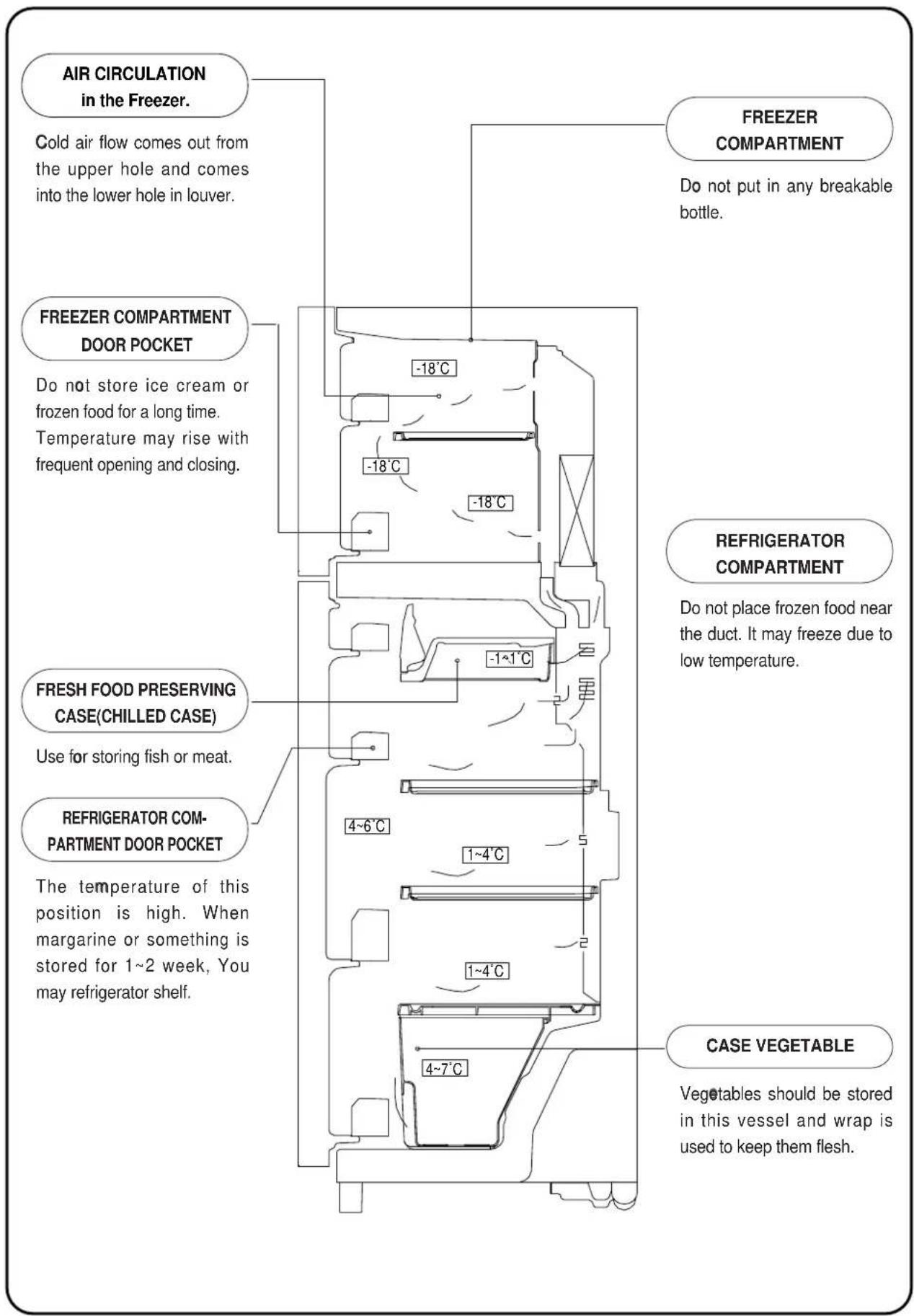

5. AIR FLOW DIAGRAM

AIR CIRCULATION in the Freezer. Cold air flow comes out from the upper hole and comes into the lower hole in louver. FREEZER COMPARTMENT DOOR POCKET Do not store ice cream or frozen food for a long time. Temperature may rise with frequent opening and closing. FRESH FOOD PRESERVING CASE(CHILLED CASE) Use for storing fish or meat. REFRIGERATOR COM- PARTMENT DOOR POCKET The temperature of this position is high. When margarine or something is stored for 1~2 week, You may refrigerator shelf. FREEZER COMPARTMENT Do not put in any breakable bottle. REFRIGERATOR COMPARTMENT Do not place frozen food near the duct. It may freeze due to low temperature. CASE VEGETABLE Vegetables should be stored in this vessel and wrap is used to keep them flesh.

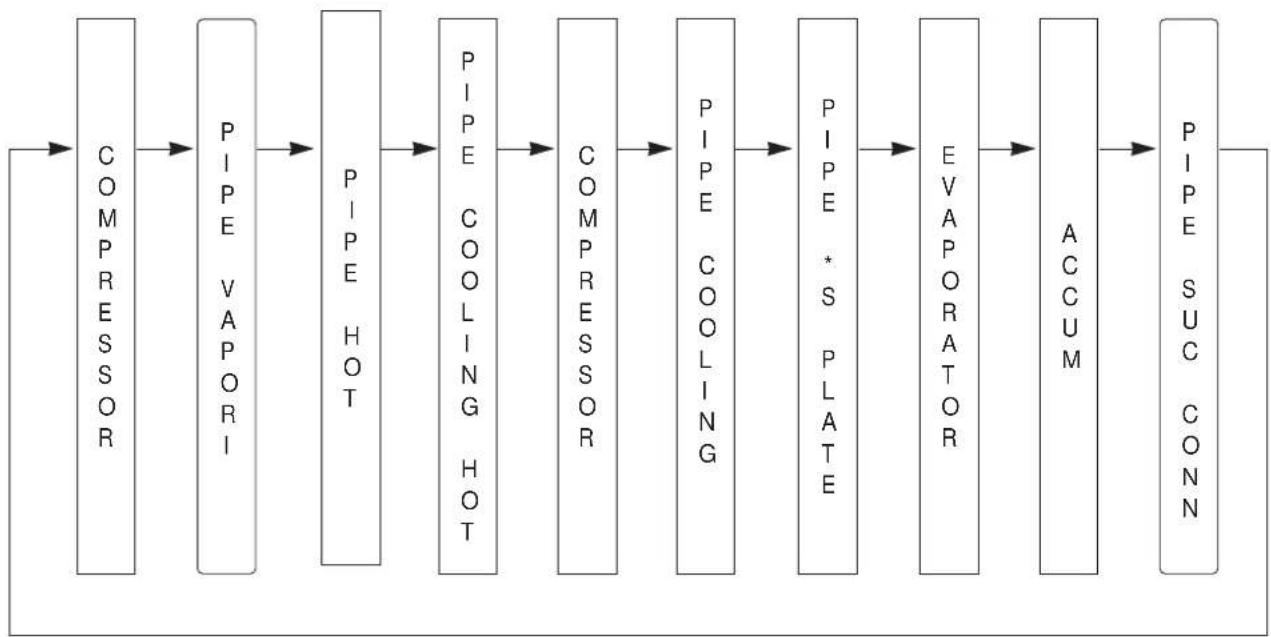

6. REFRIGERANT CYCLE DIAGRAM

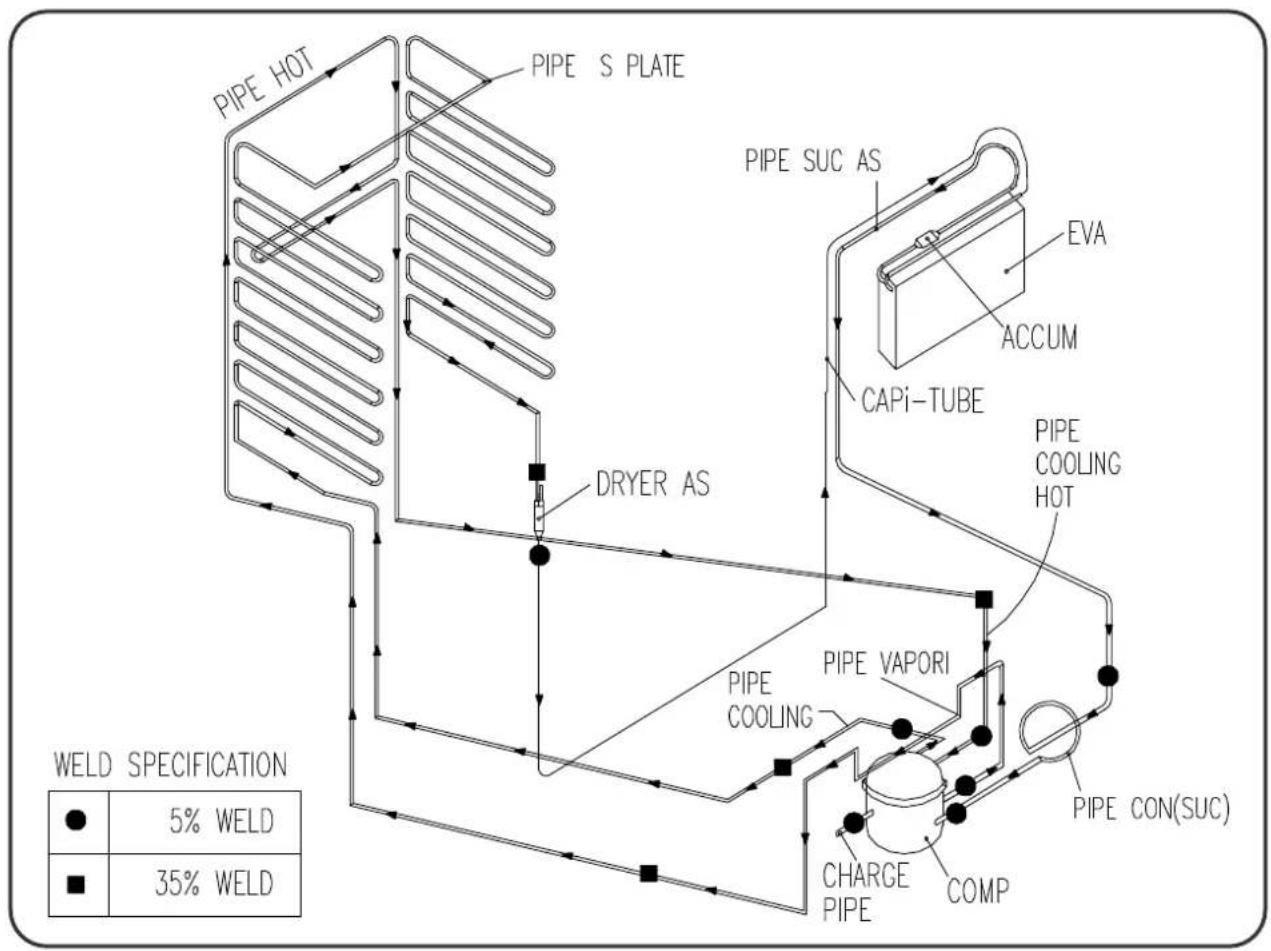

PIPE HOT PIPE S PLATE PIPE SUC AS EVA ACCUM CAPI-TUBE PIPE COOLING HOT DRYER AS PIPE VAPORI PIPE CON(SUC) PIPE COOLING CHARGE PIPE COMP WELD SPECIFICATION ● 5% WELD ■ 35% WELD

CYCLE
DAEWOO FR-3801 - REFRIGERANT CYCLE DIAGRAM - 2


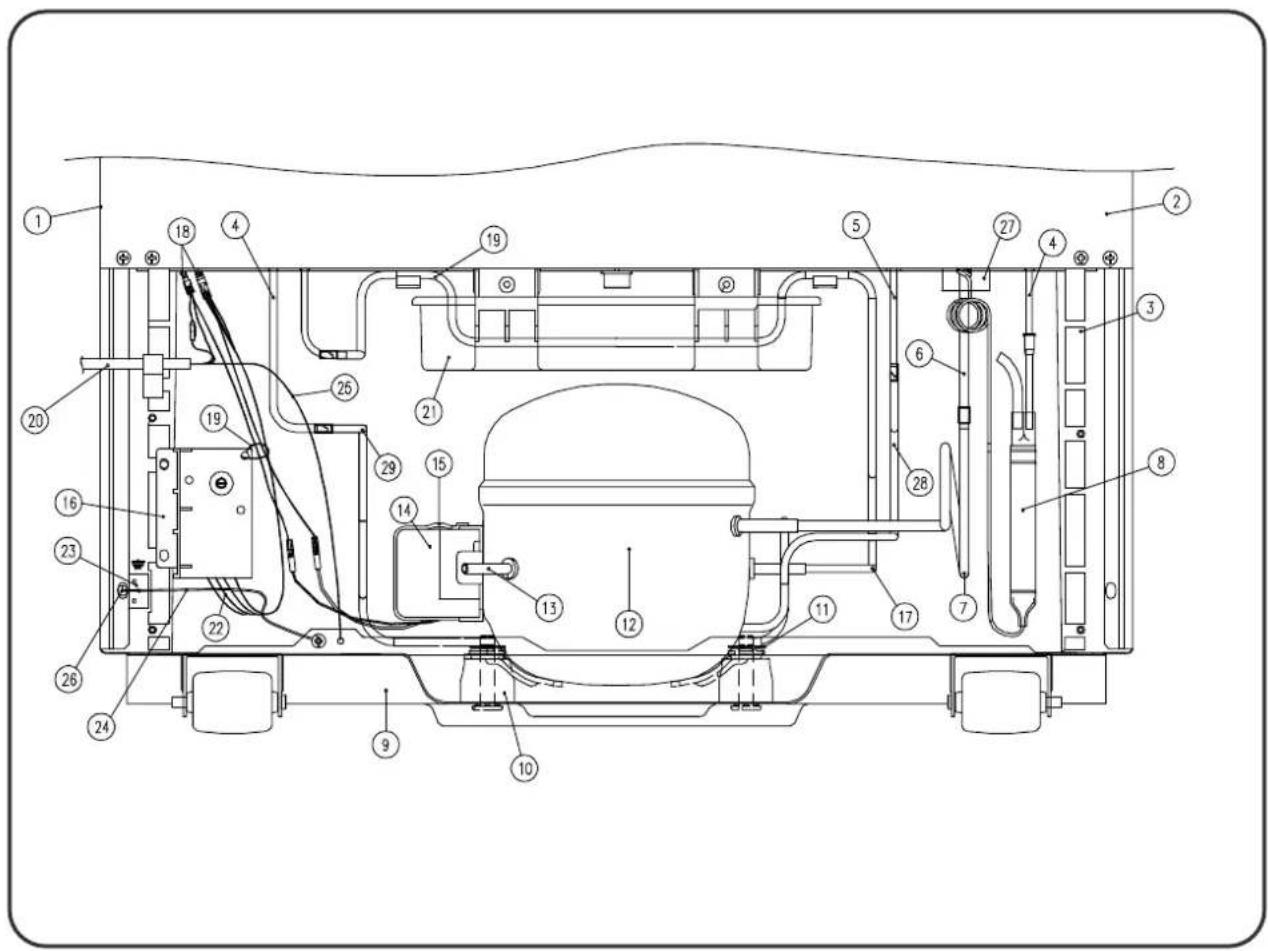

7. MACHINE ROOM VIEW AND PART LIST

Technical diagram of a vehicle chassis with numbered components for identification and assembly reference.

NO.PART NAME NO. PART NAME NO. PART NAME
1CABINET AS15BAND RELAY29PIPE COOLING
2COVER CAB 16 BOX POWER AS 30
3BASE CAB AS 17 PIPE VAPORI 31
4PIPE *S PLT 18 HARNESS MAIN 32
5PIPE HOT 19 WIRE BIND 33
6PIPE SUC AS20CORD POWER34
7PIPE CONN (SUC)21CASE VAPORI35
8DRYER AS 22 HARNESS TIMER AS 36
9BASE COMP 23 BRACKET EARTH37
10ABSORBER COMP24WIRE EARTH38
11WASHER COMP *T25POWER CORD EARTH39
12COMPRESSOR26SCREW MACHINE40
13PIPE SERVICE27BANGJIN GUM41
14SWITCH P-RELAY AS28PIPE COOLING HOT42

9. MAIN COMPONENTS

  1. COMPRESSOR
Refrigerant R-12
Voltage 110V/60Hz127V/60Hz 220~240V/50Hz 220V/50Hz220V/60Hz
Comp. model CL23YE-3-C CL23YE-2-C SL25YE-5-C KL25YE-5-C PL23YE-4
Part code 3951123C10 3957123C203954125C80 3958125C50 3956123841
Starting type CSR CSIR RSIR CSIRRSCR
Refrigerant(g)130
RefrigerantR-134a
Voltage110V/50, 60Hz110V/60Hz115V/60Hz220~240V/50Hz
Comp. modelHBL23YE-CHBL23YE-3-CHBL23YE-3-CHSL25YE-5-C
Part code3952123L003952123L303952123L303954125L50
Starting typeCSRCSRCSRCSIR
Refrigerant(g)120
  1. SWITCH RELAY AS
Refrigerant R-12
Voltage 110V/60Hz127V/60Hz 220~240V/50Hz 220V/50Hz220V/60Hz
Relay model427THBYY-52414THBYY-52276THBYY-52724RFBYY-52197SHBYY-52
Part code30181146603018114640301811463030181153003018114620
Starting type CSIRCSIR RSIR CSIRRSCR
RefrigerantR-134a
Voltage110V/50, 60Hz110V/60Hz115V/60Hz220~240V/50Hz
Relay model414THBYY-52427THBYY-52427THBYY-52232THBYY-52
Part code30181146103018114630181146003018114650
Starting typeCSRCSRCSRCSIR
  1. STARTING CAPACITOR
Refrigerant R-12
Voltage 110V/60Hz127V/60Hz 220~240V/50Hz 220V/50Hz220V/60Hz
Spec.140V/100μF140V/100μFX350V/25μFX
Part code30164004003016400400X400EL16110X
RefrigerantR-134a
Voltage110V/50, 60Hz110V/60Hz115V/60Hz220~240V/50Hz
Spec.414THBYY-52427THBYY-52427THBYY-52232THBYY-52
Part code30181146103018114630181146003018114650

3. STARTING CAPACITOR

Refrigerant R-12
Voltage 110V/60Hz127V/60Hz220~240V/50Hz220V/50Hz220V/60Hz
Spec. X X X 350V/5μF
Part code X X XX 400EL15111
Refrigerant R-134a
Voltage110V/50, 60Hz110V/60Hz115V/60Hz220~240V/50Hz
Spec.230V/10μF300V/7μF300V/7μFX
Part code400EL1513038168004003816800400X

5. FAN MOTOR

RefrigerantR-12, R-134a
Voltage100V/50, 60Hz110V/60Hz115V/60Hz127V/60Hz220V/50Hz220V/60Hz220~240V/50Hz
Spec.100V/50, 60Hz110V/60Hz220V/50Hz220V/60Hz240V/50Hz
PartMOTOR F AS30159005403015900500301590052030159005303015900510
codeMOTOR AS

6. HEATER D AS

RefrigerantR-12, R-134a
Voltage100V/50, 60Hz110V/60Hz115, 120V/60Hz127V/60Hz220V/50, 60Hz220~240V/50Hz
Spec.110V/148W220V/148W
Part code30128043003012804200

7. LAMP AS

RefrigerantR-12, R-134a
Voltage100V/50, 60Hz110V/60Hz115, 120V/60Hz127V/60Hz220V/50, 60Hz220~240V/50Hz
Spec.120V/15W240V/148W
Part code30136000503013600020

8. DEFROST TIMER

RefrigerantR-12, R-134a
Voltage100V/50, 60Hz110V/60Hz115, 120V/60Hz127V/60Hz220V/50, 60Hz220~240V/50Hz
Spec.100~127V/60Hz220~240V/50, 60Hz
Part code30181012003018100310

9. DRYER

Refrigerant R-12 R-134a
Spec. 10g 15g
Part code 3016800103 3016801100

10. ASSY F DOOR

RefrigerantR-12 R-134a
ASSY F DOOR DOOR F PRE AS ASSY F DOOR DOOR F PRE AS
Bright PCM DoorPFDT1CG250 PFDT1PG110 PFDT1CG255 PFDT1PG115
LaminatePCM DoorPFDT1CG230 PFDT1PG070 PFDT1CG235 PFDT1PG075

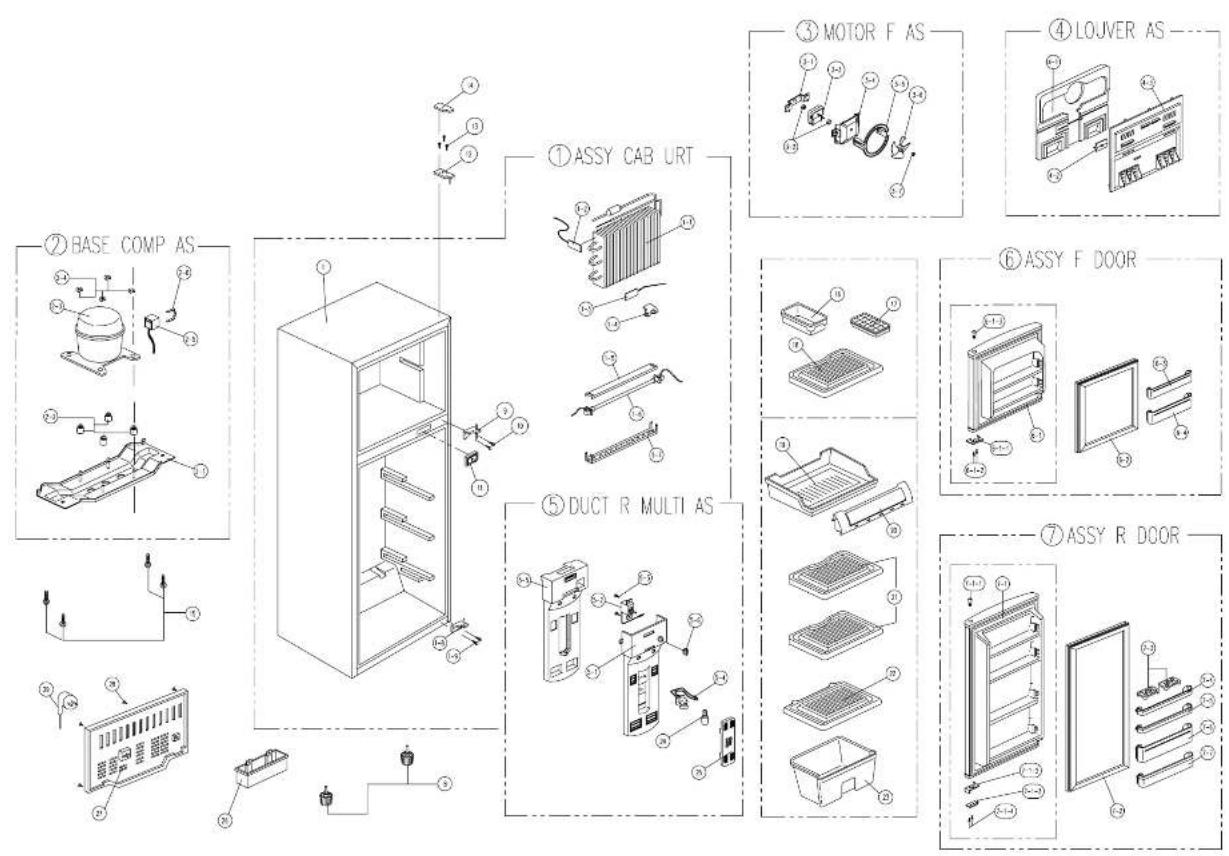

No.PART CODEPART NAMEDESCRIPTION Q'TY REMARK
1PFCCCUG080 ASSY CABURT PRE+URT 1 R-11
PFCCCUG085 R-141B
1-1307001700 EVAPORATOR SAS 1
1-2308111800 SWITCH BI-METAL AS 1
1-3307200600 FUSE TEMP AS 1 250V/10A, 77°C
1-4407Z90590 FIXTURE FUSE TEMP1
1-54017Z73570COVER DEFR HTR *TAI T0.41
1-6-HEATER D AS1
1-7407Z73580 COVER DEFR HTR *U AI T0.41
1-8302906700 HINGE *U ASP/D T3.21
1-97650602011 BOLT HEXM6 X 202
23010313500BASE COMP AS1
2-1300302800 BASE COMP SASSBHG-11
2-2300100201 ABSORBER COMPNR-A4
2-3-COMPRESSOR1
2-44019H09030SPECIAL WASHERSPG T1.04
2-5-SWITCH RELAY AS1
2-63816100100BAND RELAYSK-5, T0.71
3-MOTOR F AS1
3-1407Z32244 COVER FAN MOTOR(B)HIPS1
3-24017Z08430ABSORBER MOTOREPR-B32
3-3-MOTOR AS1
3-4407Z32233 COVER FAN MOTOR(C)HIPS1
3-5409H32230 COVER FAN MOTOR(A)HIPS1
3-6409H10310 FANABS1
3-74019H100600RING FIX FANSTS 271
43018906100 LOUVER AS
4-13013327800INSU F LUVR ASF-PS1
4-23013401000KNOB F LUVRPP1
4-3308905700 LOUVER FPP1
53016908700 DUCT R MULT AS1
5-1306907900 DUCT R MULTIPP1
5-2308301300 THERMOSTATPFN-175D-011
BU-274
5-37121400811SCREW TAPPINGT2S PAN 4 X 82
5-4307903200 SOCKET R LAMP AS1
5-5303327900 INSU R MULT DUCT ASF-PS1
5-6408Z14310 KNOB C/SABS1
6-ASSY F DOOR1
6-1PFDT1UG070DOOR F URT ASPRE+URT1R-11
PFDT1UG075R-141B
6-1-13015200900STOPPER *M HIPOM1
6-1-2 7112401611SCREW TAPPINGT1 TRS 4X16 MFZN2
6-1-3 4010Y36211BUSHINGR HNDL PP 1
6-2 302306900GASKET FDR AS PVC+MAGNET 1
6-3 309009400POCKET FT PS 1
6-4 309009600POCKET FU PS 1
7-ASSY R DOOR1
7-1PFDU2UG060DOOR R URT ASPRE+URT1R-11
PFDU2UG065R-141B
7-1-1 4010Y36211BUSHINGR HNDL PP 1
7-1-24010G38023BUSHING R DRPA-661
7-1-34010G38034STOPPER R DRSGCC T3.01
7-1-47122401611SCREW TAPPINGT2 TRS 4X162
7-23012307000GASKET R DR ASPVC+MAGNET1
7-3 301115600CASE EGGPS 1
7-4 309009400POCKET FT PS 1
7-5 309009400POCKET FT PS 1
7-6 309009300POCKET BOTTLEPS 1
7-7 309009600POCKET FU PS 1
83012101300FOOT ADJ ASPP 2
93012906300HINGE *M AS T3.21
103016004000SPECIAL BOLTM6XL102
113011721300DOOR SWITCH AS1
123012906500HINGE *T ASP/O T2.31
133016000301SPECIAL SCREWM5XL143
143011430100COVER *T HIPP1
157650602011BOLT HEXM6XL201
164017Z99112CASE ICEHC-21
173011100300CASE ICINGPP 1
184010C55112SHELF FPS 1
194010E30312CASE CHILLEDPS 1
203011721500DOOR C/CPS 1
214010C55211SHELF RPS 2
223011424800COVER VEGETB CASEPS 1
233011115500CASE VEGETBPS 1
24-LAMP AS1
253015503600WINDOW RHC-21
26 3011161200CASE VAPORIPP 1
273012400800GRILLEPP 1
287112401211SCREW TAPPINGT1 TRS 4X125
293011303300CORD POWER AS (KP-211) 110V/50/60Hz1
3011301700CORD POWER AS (KP-30)115V/60Hz1
3011303500CORD POWER AS (CP-2PIN)220V/50Hz1
3011303800CORD POWER AS (CP-2PIN)220V/60Hz1
  1. EXPLODED VIEW
    DAEWOO FR-3801 - ASSY F DOOR - 1
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : DAEWOO

Modèle : FR-3801

Catégorie : Réfrigérateur
