Type de produit	Lave-linge
Marque	Bosch
Modèle	WAA 20271
Dimensions (L × H × P)	60,0 × 85,0 × 56,0 cm
Poids	Environ 69 – 83 kg
Capacité maximale	5,0 kg (coton)
Alimentation électrique	220-240 V ~, 50 Hz
Pression d'eau	1 – 10 bar
Programmes de lavage	Coton, Synthétique, Mixte, Délicat, Laine, Rinçage, Essorage, Vidange
Vitesse d'essorage maximale	1400 tr/min
Températures disponibles	Froide – 90 °C
Fonctions supplémentaires	Départ différé (24 h max), Rinçage plus, Sécurité enfants, Signal sonore
Consommation d'énergie (coton 60 °C)	0,90 kWh
Consommation d'eau (coton 60 °C)	40 L
Durée de programme (coton 60 °C)	67 min
Type de tambour	Acier inoxydable
Système de sécurité	Verrouillage enfant, protection contre les fuites
Nettoyage et entretien	Filtre de pompe, filtre d'arrivée d'eau, nettoyage du tambour
Indice de réparabilité	Pièces détachées disponibles via service après-vente

FOIRE AUX QUESTIONS - WAA 20271 BOSCH

Comment installer correctement le lave-linge Bosch WAA 20271 ?

Placez l’appareil sur une surface solide et plane. Retirez les vis de transport à l’arrière à l’aide de la clé fournie, puis bouchez les trous avec les capuchons. Raccordez le tuyau d’arrivée d’eau au robinet d’eau froide (pression 1-10 bar) et le tuyau de vidange à une évacuation. Branchez la fiche sur une prise avec terre.

Que faire si le tambour ne tourne pas et que le voyant ne s’allume pas ?

Vérifiez que la fiche est bien enfoncée dans la prise, que le disjoncteur n’a pas sauté et que la porte est correctement fermée. Si le problème persiste, consultez le chapitre « Recherche des défauts » de la notice.

Comment utiliser la fonction départ différé ?

Sélectionnez un programme, puis appuyez sur la touche « Ⓤ » (horloge). Réglez le nombre d’heures (de 1 à 24) par incréments d’une heure. Appuyez sur « ◇ » pour lancer le décompte. Le programme démarre automatiquement à l’heure choisie.

Pourquoi de l’eau reste-t-elle dans le tambour en fin de cycle ?

Si vous avez sélectionné le mode « ---- » (sans essorage final), l’eau n’est pas évacuée. Pour vidanger, choisissez un programme de vidange ou d’essorage. Sinon, le filtre de pompe peut être obstrué – nettoyez-le.

Comment nettoyer le filtre de la pompe de vidange ?

Éteignez la machine et débranchez-la. Placez un récipient sous le cache du filtre. Ouvrez le cache, dévissez le filtre et retirez les corps étrangers. Vérifiez que la turbine tourne librement. Revissez et remettez le cache.

Que signifie l’affichage « E:... » ou un code d’erreur ?

Un code d’erreur indique un dysfonctionnement. Par exemple, « E:67 » peut correspondre à un problème de remplissage. Reportez-vous à la notice pour la signification exacte et les actions à entreprendre. Si le problème persiste, contactez le service après-vente.

Puis-je ouvrir la porte en cours de lavage ?

Non, la porte est verrouillée par sécurité pendant le cycle. Vous ne pouvez l’ouvrir qu’après la fin du programme (affichage « End ») ou après avoir interrompu le cycle en tournant le sélecteur sur « Arrêt » et attendu 2 minutes.

Comment activer la sécurité enfants ?

Après avoir lancé un programme, maintenez la touche « ◇ » enfoncée pendant environ 4 secondes jusqu’à ce que le symbole « 0-77 » puis « ◇-¬¬ » apparaisse. Pour désactiver, refaites la même manipulation.

Quels types de lessive utiliser ?

Utilisez une lessive adaptée aux machines automatiques. N’utilisez jamais de produits contenant des solvants (risque d’explosion). Respectez les dosages recommandés et versez la lessive dans le compartiment approprié (I pour prélavage, II pour lavage principal, ✿ pour assouplissant).

Comment entretenir le bac à lessive ?

Retirez le bac en appuyant sur la pièce mobile intérieure. Lavez-le à l’eau courante pour éliminer les résidus. Replacez-le correctement. Nettoyez également le joint de la porte et le tambour périodiquement.

MODE D'EMPLOI WAA 20271 BOSCH

Stack of folded fabric or textile sheets with knitted patterns, no visible text or symbols

Line drawing of a washing machine with no text or symbols

Стиральнаямашина

ruИнструкциипоэксплуатации иустановке

BOSCH

Содержание

	С.С.
Указанияирекомендациипотехникебезопасности	4	Звуковойсигнал13
Утилизацияупаковки	5	Блокировкаотдетей-взависимостиотмодели	14
Захитаокружающейсреды/Экономияэнергии	5	Моющиесредстваиспециальныедобавки	15
Установкастиральноймашины	6	Первыйвводмашинывэксплуатацию	15
Удалениеприспособленийдлятранспортировки	7	Подготовкабельякстирке16
Установкамашины73агрузкабелья17
Подключениексетиводоснабжения	7	Стиркабелья17
Сливводыизмашины	8	Окончаниепрограммыстирки/Извлечениебелья	18
Подключениексетизлектроснабжения8		Чистка/Техническоеобслуживание/Защитаотобмерзания	19
ЗнакомствосВашейновойстиральноймашиной	9	Технические характеристики21
Переключательпрограмм	10	Поискиустранениенеисправностей	21
Клавишидополнительныхпрограммипуска	11	Сервисныйцентр 22
Дисплей	12	Потребление	23

1

2

Diagram showing pipe fittings and a valve assembly with directional arrows (no text or labels)

456

789

101

Mechanical assembly diagram showing a machining process with tool and workpiece (no text or symbols)

131

Illustration of a faucet being adjusted for cleaning a pipe, showing mechanical components and tool (no text or symbols)

Illustration of a mechanical assembly with a hand holding a tool, showing pipe connection and valve mechanism (no text or symbols)

Даннаястиральнаямашина соответствуетвсемтребованиямпо безопасности.

Передначаломэксплуатации приборавыполнитеследующие рекомендации:

!Передпервымвключением стиральноймашинывнимательно ознакомьтесьс информацией, содержащейсявИнструкциипо эксплуатацииимонтажу.В Инструкции содержатся указания по установке, эксплуатации и техническому обслуживанию машины.

!Сохраняйте Инструкцию по эксплуатации машины для дальнейших справок и для передачи новому владельцу.

!Установите стиральную машину согласно инструкции по монтажу. Удалите упаковку и транспортировочные крепления.

! Не начинайте эксплуатацию машины, имеющей внешние повреждения. В сомнительных случаях обратитесь в центр сервисного обслуживания или в тот магазин, где Вы приобрели эту машину.

!Еслиповрежденкабельпитания, обратитесь для его замены в сервисный центр.

Рекомендации по стирке белья:

!Стиральная машина должна подключаться только к линии холодного водоснабжения.

!Даннаястиральнаямашина предназначена только для бытового использования и только в указанных целях.

! Не разрешайте детям пользоваться машиной без присмотра взрослых.

! Не допускайте домашних животных к стиральной машине во время её работы.

! Будьте внимательны при сливе горячей воды.

Рекомендации по защите машины от повреждений:

! Не вставайте на машину.

! Не опирайтесь на дверцу загрузочного люка.

Рекомендации по транспортировке машины:

!Установите транспортные крепления.

! Слейте воду из шланга подачи воды и из сливного шланга.

! Будьте внимательны во время транспортировки машины! Не поднимайте машину за панель управления и другие выступающие элементы!

Утилизацияупаковочного материала

Всеупаковочныематериалненаносят вредаокружающейсредеимогут использоватьсявторично.

Разборкаотслужившеймашины

Отслужившие машинысодержатценные материалы,которыеможно использоватьвторично.Дляутилизации сдайтестаруюстиральнуюмашинув центрпоутилизации.Защищайте окружающую среду:проследитезатем, чтобы Ваша старая машина была разобрана и приведена в полную негодность безопасными для окружающейсредыметодами.

В свою очередь, отслужившие приборы вовсенеявляются бесполезными отходами. При правильной утилизации они могут послужить ценным сырьем для переработки. Передтем, как выбросить от служивший прибор, сделайтетак, чтобы гобольше нельзя было использовать или обозначьте гонаклейкой "Внимание, металлолом!". Вы можете получить информацию о возможности утилизации у Вашего дилера или в местной администрации.

Защитаокружающейсреды/Экономияэнергии

О Дляэффективного использования стиральной машины и защиты окружающей среды старайтесь

обеспечить максимальную загрузку, предусмотренную выбранной программой.

!Стиральная машинадолжнабыть установленаиподсоединенаксетям водоснабженияиэлектропитанияв соответствиисправиламии рекомендациямипотехнике безопасности,содержащимисяв инструкции,атакжепримечаниями общегохарактера.Всвоюочередь,этитребованиядолжны соответствоватьнормамместных службводоснабженияи электроснабжения.

!Внимание! Будьтеосторожны при подъеме машины! Возможны травмы!

! Не поднимайте машину за панель управления и другие выступающие элементы!
! Если Вы не имеете необходимой квалификации, поручите установку и подключение машины квалифицированному специалисту.

Расположение стиральной машины

По возможности всегда устанавливайте машину на твёрдую и ровную поверхность для предотвращения

вибрациивовремяотжима.Избегайте установки стиральной машинына ковровое покрытие.

!При необходимости закрепите машину на полу при помощи специальных штифтов (их можно приобрестивСервисной службе), устанавливаемых на опорныхножках машины (особенно если над стиральноймашинойВы устанавливаете сушильную машину).

!ЕслиВыустанавливаетемашинуна подставке, закрепите ножки машины с помощью специальных штифтов. Стиральная машина не должна раскачиваться во время отжима.

Специальные штифты можно приобрести у поставщика как запасные части.

Защитная пластина

При встраивании машины под панель (при необходимости), специалист должен установить защитную пластину, предотвращающую попадание грязи, воды и т. п., что продлит срок службы машины. Эту деталь можно приобрести в Сервисной службе.

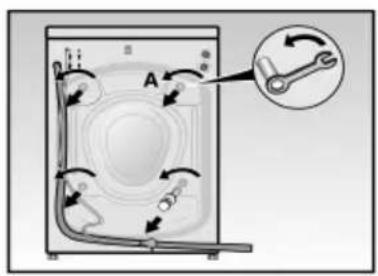

Удалениеприспособленийдлятранспортировки (рис.1,2)

!Передначаломэксплуатации стиральноймашиныобязательно удалитеприспособлениядля транспортировки,расположенные заднейстенкемашины,припомощи соответствующегоключа.

!Внимание! Вслучаесрываключа можнополучить травму!

Ослабьтеиотверните4стопорных винта«А».
ОУстановитезаглушки«В»,которые находятся в пакете с документацией намашину.

!Сохранитевсеприспособлениядля транспортировки на случай перевозки стиральноймашины.

Перевозitemашинутолько с установленнымиприспособлениямидля транспортировки. Для этого необходимо снять заднюю панель машины «С» и выполнить все вышеуказанные операции в обратном порядке.

Установкамашины

! Стиральная машина не должна качаться, все четыре ножки стиральноймашиныдолжнытвёрдо стоять на полу.

Принеобходимостивыровняйте положение машины и придайте ей устойчивость, вращая регулируемые ножки машины.

О Ослабьте фиксирующие гайки с помощьюагаечного ключа.
ОПовернитеножкувправо-влеводля установкинеобходимойвысоты.
Онадежно затяните фиксирующие гайки во избежание самопроизвольного нарушения регулировки ножек.

Подключениексетиводоснабжения(рис.3)

Шлангподключаетсякрануобычной линиихолодноговодоснабженияилик двумкранамдля моделис горячей водой (шланги входят в комплект поставки). Минимальное давление в сети должностоставлять1 бар.

Если давление воды в сети более 10 бар, установите редукционный клапан между машинойи водопроводом.

! Для подключения машины к сети водоснабжения используйте только новые подающие шланги. Старые

подающие шланги повторно использовательнельзя.

!Нивкоемслучаенеподключайте машину к смесителю, подсоединенному к водонагревательному прибору! Если Вы не имеете необходимой квалификации, установку и подключение машины к сети водоснабжения должен выполнять квалифицированный специалист.

! Внимание! Соединения между машинойиводопроводом испытываютмаксимальноедавление. Проверьтеводонепроницаемость соединения, открывдоупора водопроводныйкран!

!Снимитефильтр,расположенныйна торцеэлектромагнитногоклапана, дляегоочистки(см.«Чистка/Техническое обслуживание/Защита отобмерзания»).Второйфильтр,

ввернутыйвводопроводныйкран, долженочищатьсяместесо шлангом(оннесъемный).

!Воизбежаниеутечкиводыи затопления рекомендуется каждый раз закрывать кран послеокончания циклов программ машины и особенно навремядлительногоотсутствия.

!Вручную затяните фиксирующие пластмассовыегайкивсоединениях шланга.

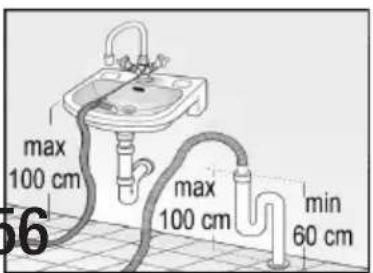

Слив воды из машины (рис. 4)

! При установке сливного шланга проследите, чтобы он не имел перегибовинебыл пережат. Нельзя сильнонатягиватьшланг!

!Можносливатьводу враковину, предварительно убедившись, что

сливной шланг надежно закреплен. Обязательнопроверьте быстроли уходитвода. Убедитесь, что сливная пробка не установлена. Опасность затопления!

Подключение к сети электроснабжения

! Подключайте стиральную машину к сетипеременного тока через электрическую розетку, соответствующую правилам безопасности и снабжённую заземляющимконтактом.

!Проверьте,соответствует ли напряжение в сети по месту установки машины напряжению, указанному на еетабличке технических характеристик.

! Данные о требуемом напряжении, предохранителях или автоматическом выключателе указанынатабличкетехнических характеристик машины.

! Убедитесь, что розетка и вилка совместимы и что стиральная машина снабжена заземлениемв соответствии с требованиями по техникебезопасности.

!Не используйте переходников, тройниковиудлинителей.

!В случае использования дифференциальноговыключателя пользуйтесьтольковыключателемс символом 📌. Только этот тип выключателя соответствует современнымнормамбезопасности.

! Не касайтесь металлических частей вилкипривключении и выключении машины.

!Невынимайтевилкуизрозетки влажнымиилимокрымируками!

1.Защитнаяпластина(крышка)
2.Кюветадлямоющегосредстваидобавок
3. Панельуправления
4.Табличкатехническиххарактеристик
5.Загрузочныйлюк
6.Ручкадверцызагрузочноголюка
7.Сливнойнасос
8. Регулируемыеповысотеножкидля выравниваниямашины

1. Сливнойшланг

10.Вилка

11.Дисплейиклавишидисплея:

• «©»: ОТЖИМ
  -«!»:температура
• « Ⓛ »:время

12.Клавиша«◇»

1. Клавиша «Rinse Plus 🎨»

14.Индикаторысостояниястиральноймашины

1. Переключательпрограмм

Припомощипереключателяпрограмм Выможетевыбратьиоткорректировать программу. Дляэтогонужноповернуть ручкупереключателятак, чтобыметка наручкеуказываланавыбранную программу. Вовремявыполнения программыпереключательне поворачивается.

Программыстирки(взависимости отмодели):

«Хлопок»

Основная 📁:прочные хлопчатобумажныеильняныеткани.

Интенсивная 📁: прочные хлопчатобумажныеи льняные ткани (интенсивнаястирка).

Хлопок Эко Е: программа экономии электроэнергии. Большая продолжительность цикла стирки сокращаетпотреблениеэлектроэнергии.

Предварит. стирка ⬇: сильно загрязнённое прочное и нелиняющее бельё.

«Синтетика↑»

Основная ⚙️: тонкие хлопчатобумажные, синтетическиеилисмешанныеткани.

Интенсивная 📋: тонкие хлопчатобумажные, синтетические или смешанныеткани(интенсивнаястирка).

Короткая ⬇: программа быстрой стирки длянеоченьзагрязнённогобелья.

Предварит. стирка ☐: тонкое сильно загрязнённоеесинтетическоебельё.

«Смешанное бельё 📁 📁 📁»

хлопчатобумажное и тонкое бельё; можно одновременно стирать различные типыбелья.

«Тонкое бельё »

тонкиесинтетические, хлопчатобумажные или смешанные ткани, занавески. Между циклами полосканияотжимнепроизводится.

«Шерсть»

шерстяные изделия или смешанные шерстяные ткани, подлежащие машинной стирке.

Дополнительные программы

Полоскание 🎥: цикл полоскания со слабым отжимом. Подходит для изделий изтонкихтканей.

Деликатный отжим ⓞ: дополнительный цикл болеебережного полоскания,которое предотвращает образованиескладокнабелье.

Отжим Ⓞ: дополнительный отжим; водапослестиркиилиполоскания сливаетсядоотжимабелья.

Слив#:сливводыпослеполоскания при выборе программы стирки в режиме “- - - -”(безконечногоотжима).

! Во всех программах, кроме «Хлопок 🎋», максимальная скорость отжима и максимальная температура стирки ограничены электронными устройствами.

(Следуйтеинструкциямнаэтикеткахизделий)	Программа	ТемператураПоумолчанию(°C)	Задаваемаятемпература(°C)	Приблизи-тельноевремястирки(мин.)*
Хлопок	Основная	60	Холоднаявода-90	67
	Интенсивная	60	Холоднаявода-90	117
	ХлопокЭкое	60	Холоднаявода-60	174
	Предварит.стирка	60	Холоднаявода-90	143
	Основная	40	Холоднаявода-60	58
Синтетика	Интенсивная	40	Холоднаявода-60	75
	Короткая	30	Холоднаявода-40	41
	Предварит.стирка	40	Холоднаявода-60	101
Смешанноебельё		30	Холоднаявода-40	55
Тонкоебельё30			Холоднаявода-40	44
Шерсть30			Холоднаявода-40	61
*Сзаданнойпоумолчаниютемпературой

Клавишидополнительныхпрограммипуска

Rinse Plus 🎋: производится дополнительный цикл полоскания.

◇: пуск/временная остановка цикла стирки. Предварительно Вам нужно выбратьпрограмму.

!Машинане можетбыть запущенапри неплотно закрытой дверце загрузочного люка.

Надисплеотображаетсяинформация, которуюнекоторыхслучаяхважно знатьпередзапускомпрограммы, например,продолжительность программы,температурастиркиили скоростьотжимаит.д.Послезапуска программынадисплеебудет отображатьсявремя,остающеесядоеё окончания;когдапрограммазакончится, появитсянадпись“Елд”;еслиВывыбрали режим “----” (без конечного отжима) на дисплее появится символ “----”,напоминающийотом,чтов стиральной машине остаётсявода.

"Отжим©":спомощьюэтойклавишиВы можете задать скорость отжима. Существует дополнительный режим "----" (без конечного отжима).

Скорость отжима

Об./мин.

(взависимости

от модели)		Программа
1400 / 1200 / 1000		Хлопок 📁️
800 / 800 / 800		Синтетика 📋️
800 / 800 / 800		Смешанное бельё 📋️
600 / 600 / 600		Тонкое бельё 📋️
800 / 800 / 800		Шерсть 📋️
800/800 /800	Полоскание 📋️
800/800 /800	Отжим Ⓞ
800 / 800 / 800	Деликатный отжим Ⓥ

! Если во время стирки Вы один раз быстро нажмётеклавишу “©”,на дисплеепоявитсязаданнаяВами скорость отжима; если Вы нажмёте наклавишунесколькоразподряд,Вы можетеизменитьэтускорость (имейтев виду,что если последний отжимужезакончен, заданноеВами новоезначение параметра небудет использовано).

"Температура ♪": С помощью этой клавишиВыможетезадатьтемпературу стирки в режиме выбранной Вами программы(см.таблицувразделе "Переключательпрограмм").

! Если во время стирки Вы один раз быстронажмётеклавишу“”,на дисплее появится заданная температура; если Вы нажмёте на клавишу несколько раз подряд, Вы можетеизменитьэтутемпературу (имейте в виду, что если вода уже нагрелась до первоначально заданнойтемпературы,заданное Вами новоезначение параметра не будетиспользовано).

"Время Ⓤ": Вы можете задать время задержки начала стирки в промежутке отдо24часовсмомента программирования. Чтобы отменить заданное время, нужно ещё раз нажать на эту клавишу. Программа автоматическизапуститсяв заданное Вамивремя начала стирки.

Времядоокончания программы

Привыборепрограммынадисплее высвечивается её ориентировочная продолжительность.

Установитепереключательпрограмм на требуемую программу. Контрольный индикатор «Готовность – Стирка» замигает. Надисплее появится время до окончания программы (её продолжительность), например 1:18 = 1 час 18 минут.

Поокончаниипрограммы на дисплее появляется надпись "Елд". Если Вы выбралирежим"----"(безконечного отжима), по окончании программы на дисплеепоявится такжесимвол"----".

! В процессе выполнения программы время до её окончания может увеличиваться илиуменьшаться по следующимпричинам:

Увеличение продолжительности:

• дополнительныйцикплолосканияпри наличии большогоколичествапены,
• дополнительный отжим, если бельё распределено в барабане неравномерно,

-увеличениевременинагрева, например,вслучае,есливода слишкомхолодная,
-слишкомнизкоедавлениеводы,
-выбранадополнительнаяпрограмма,
-бельёвпитываеточенькноговоды.

Сокращениепродолжительности:

-малаязагрузка,
-сокращениевременинагрева, например,вслучае,есливода тёплая.

Времязадержкиначаластирки

ПередначаломпрограммыВыможете задатьколичествочасовдоеёзапуска (времязадержкиначаластирки).

ОУстановитепереключательпрограмм натребуемуюпрограмму. Контрольныйиндикатор«Готовность -Стирка»замигает.Надисплее будетотображаться продолжительностьпрограммы.
Онажмитенаклавишу“①”.Надисплее появитсянадпись“Oh”(=час).
ОСнованажмитенаклавишу“☐”, чтобы задать желаемое время задержки началастирки.

! Время задержки начала стирки задаётсяинтервалами в 1 час. Запускпрограммыможноотложить максимум на 24 часа. Если Вы задали времязадержки начала стирки 24 часа,Выможетесновавернутьсяк "0 h", повторно нажав на клавишу " north".

Отсчётоставшегосядоначаластирки времени начинается после нажатия кнопки «◇». Курсор между цифрой и буквой "h" и индикаторы «◇» и «Готовность – Стирка» будут мигать, пока некончитсязаданное время задержкиначала стиркиинезапустится программа. Когда программа запустится, эти индикаторы будут гореть,немигая.

!Обратныйотсчётвременизадержки начала стирки ведётся по часам. Когда наступает время начала стирки, программа запускается автоматически, а на дисплее появляется время, остающееся доеё окончания.

До запуска программы Вы можете в любоймоментизменитьзаданное время задержкиначаластирки.

ОНажимайтенаклавишу"⑤",покане появится необходимое Вам время. Выбранная программа останетсябез изменений.

! Если Вы измените программу, отменится такжеивремязадержки начала стирки. Надисплее вэтом случае будет отображаться продолжительность программы. Если это необходимо, снова задайте времязадержкиначаластирки.

Послетого, какВызадали время задержки начала стирки, в процессе ожидания можно загружать бельё в барабан и выгружать его. После загрузкииливыгрузкибельясразуже закройтедверцузагрузочноголюка.

Звуковой сигнал

Звуковой сигналсопровождает нажатие клавиш,началоиокончаниепрограммы или предупреждает об ошибках в работе.

Звуковые сигналы для клавиш дополнительныхпрограммидисплея

ОУстановите переключательпрограмм наотметку «Выкл.».

Нажмите на клавишу «◇» и установитепереключательпрограмм на отметку «Хлопок 🔒». Не отпускайте клавишу «◇», пока не услышите звуковой сигнал. Заданная Вамиустановкавнесенавпамять.

ОСноваустановитепереключатель программнаотметку «Выкл.».

КогдаВывключаетедополнительные программы, раздаётсядлинныйзвуковой сигнал. КогдаВывыключаете дополнительнуюпрограмму, звуковой сигналкороткий.

ОЭтафункциявыключаетсятакже, каквключается.

Звуковыесигналыначалай окончания программынажатияклавиши«◇»

ОУстановите переключательпрограмм наотметку «Выкл.».

ОУстановитепереключатель программ на отметку «Хлопок 📋», нажмите на клавишу «Rinse Plus 🌐» и подождите. Вы услышите, как включается ивыключается звуковой сигнал. Когда раздастся сигнал, отпустите клавишу. Сигнал нажатия клавиши«◇»иначала/окончания программы включён.

ОСноваустановитепереключатель программнаотметку«Выкл.».

Когда Вы нажмёте на клавишу «◇» для запуска программы, Вы услышите короткий звуковой сигнал; когда программа приостановлена,звукового сигналанет.

Когда программа закончена,звуковой сигнал раздаётся в течение 10 минут, сообщая,чтопрограммазавершена. Еслив работестиральной машины произойдут ошибкили сбои,раздастся звуковой сигнал предупреждения.

! Чтобы выключить эту функцию, сначала убедитесь, что выключена функция звукового сигнала для клавиш дополнительных программ и дисплея.

ОУстановите переключательпрограмм на отметку «Хлопок 📁», нажмите на клавишу «Rinse Plus 📁» и подождите. Вы услышите, как включается ивыключается звуковой сигнал.Когдасигналпрекратится, отпустите клавишу. Сигнал нажатия клавиши«◇»иначала/окончания программы выключен.

Блокировка от детей - в зависимости от модели (рис. 9)

Блокировкиот детей предотвращает случайное изменение некоторых функцийстиральноймашины.

Когдаблокировкавключена, изменить выполняемуюпрограмму стиркинельзя, при попытке внести в неё изменения, на дисплеепоявляется символ“0-75”. Если машину отключить от сети и снова включить, программа стирки будет продолжена с того момента, на котором онаостановилась.

Включение блокировкиот детей

ОУстановите переключательпрограмм на требуемую программу. Задайте всенеобходимыеВампараметры.

О Загрузите бельё и закройте дверцу загрузочного люка.

Нажмите на клавишу «◇». Программаначинаетвыполняться. Нажмите на клавишу «◇» и не отпускайтеё(приблизительно4 секунды),покане появитсясимвол "0-77"(передэтинадисплеена несколькосекундпоявитсянадпись "РАУ5").

Отпустите клавишу «◇». При этом включается блокировкаотдетейи появляется символ “◇-¬¬”. На протяжениивсегоцикластиркина дисплее отображается время, остающеесядоеёокончания, и символ“◇-¬¬”.

Есликто-топопытается изменить настройки, благодаряблокировке, стиральнаямашинабудетпродолжать выполнениезаданнойпрограммы. В этомслучаенадисплеебудет отображатьсятокосимвол“У-77”.

Выключениеблокировкиотдетей

Чтобывнестиизменениявпрограмму илизавершитьпрограммуврежиме “- - - - ”(безконечногоотжима), необходимосначалавыключить блокировкуотдетей.

Нажмите на клавишу «◇» и не отпускайтееё(приблизительно4 секунды),поканеисчезнетсимвол "0-77".

Моющие средстваи специальные добавки

Для автоматических стиральныхмашин могутиспользоватьсяобычныеюющие средства.

! Запрещеноиспользоватьстиральные порошки или жидкие моющие средства,содержащие растворители! Опасностьвзрыва!

! Не используйте добавки, чистящие аэрозолили пятновыводители вблизи от машины, так как это может привестикнеполадкамвработе.

! Храните моющие средства и специальные добавки в безопасном месте, не разрешайте детям пользоватьсями.

Количество моющих средств

Толькоправильнаядозировкамоющих средствприводиткполучениюхороших результатов стирки. Соблюдайте рекомендации изготовителя.

Первыйвводмашины вэксплуатацию

Первый цикл стирки должен быть проведен без белья для того, чтобы удалить воду, которая могла остаться в барабане после проведения контрольных испытанийназаводе-изготовителе.

Залейте прибл. 2 л воды и засыпьте половину мерного стаканаобычного моющего средства в отделение II кюветыдлямоющегосредства.

ОУстановите переключательпрограмм на отметку «Хлопок 📄», Предварит. стирка 🎋» и задайте температуру90°C. Индикатор «Готовность– Стирка»замигает.

О Нажмите на клавишу «◇». Индикаторы «Готовность – Стирка» и «◇» засветятся, немигая.

ОПоокончании программыиндикатор «Отжим – Окончание» начинает мигать. Индикатор «◇» выключается, на дисплее появляется надпись “End”. Установите переключательпрограмм наотметку «Выкл».

Сортировкабелья

ОРассортируйтебельёсогласно знакам,изображённымнаэтикетках.

!Трикотажныеиливязаныеизделия, всоставкоторыхвходитшерсть, должныбытьпомеченызнаком"Без отжима"или"Пригоднодлямашинной стирки".

Бельёстакоймаркировкойнельзя стирать в машине: 📄

ОРассортируйте бельё поустойчивости красок. Белое и цветноебельё стирайтеотдельновоизбежание окраскибелого белья.

!Припервойстиркецветногобелья стирайтеегоотдельно. Опасность окрашивания.

ОРассортируйтебельёсогласно рекомендуемой максимальной загрузкемашины.Неперегружайте машину, поскольку при этом существенно снижается ее производительность и ухудшается результат стирки.

Рекомендуемая максимальная загрузка машины:

Хлопок 📁 5,00 kg

Синтетика ↗,

Смешанное бельё 2,50 kg

Тонкоебельё,

Шерсть 2,00 kg

Рекомендации

! Удалите из белья все металлическиеидругие посторонниепредметы(булавки, шпильки, скрепкиит.д.).

! Вывернув одежду,удалите скопившийсямусор и песок.

! Застегните молнии и застегните наволочкинапуговицы.

ОСтирайте деликатные изделия (тонкие колготки, занавески и т. п.) и небольшие изделия (носки, носовые платки и т. п.) в наволочке или сетке.

О При стирке брюк, вязаных и трикотажных изделий (футболок, спортивных костюмов и т. п.) выворачивайтеих наизнанку.

○ Нельзя стирать нижнее бельё, имеющее металлическую фурнитуру (например бюстгальтеры с "косточками").

! Вкладывайте бюстгальтеры с "косточками" в сетку, так как во время стирки "косточки" могут выпасть и попастьчерезотверстия вбарабаневнутрьмашины, что приведетк поломке прибора.

Удалениепятен

Предварительно удалите глубоко въевшиеся пятна. Рекомендуется удалятьпятнаспомощьюводымыла сразужепослеихпоявления. Не рекомендуется сильно растиратытта, появившиеся на Вашей одежде. Глубоко въевшиесясухие пятнамогутисчезнуть только посленескольких стирок.

Откройтедверцузагрузочного люка

ОПотянитеручкунаружу.

Загрузитебелье

!Белье,котороебылопредварительно обработаномоющимисредствамис растворителями(например,при помощиятновыводителей.п.), передствиркойдолжновысохнутьна открытомвоздухе.Опасность взрыва!

!Передзагрузкойбельяосмотрите внутренностью машины. Убедитесь, что в барабане нет ни посторонних вещей, нидомашних животных.

ОЗагружайте одежду свободно, чередуябольшиеималенькиевещи.

Закройтелюк

! Следите за тем, чтобы между дверцейлюкаирезиновой прокладкойбельенезастрялоилине зацепилось.

ОЗакройтедверцузагрузочноголюка, надавливаянанеедощелчка.

Засыпьте моющее средство

О Засыпайте моющее средство, не превышая отметку максимального заполнения.

- Отделение I: Моющее средство для предварительнойстирки.

- Отделение II: Моющее средство для основной стирки, средств для удалениясолейкальция, средство для удаления пятен...

-Отделение✿:Специальныедобавки для последнего полоскания, например кондиционер.

Откройтеводопроводныйкран.

Стиркабелья(рис.11)

Включениепрограммы стирки

ОУстановитепереключательпрограмм нанужную программу.Индикатор «Готовность–Стирка»замигает.

ОНажатием клавиши задайте дополнительную программу (по желанию). Загораетсяиндикатор.

В случае необходимости задайте скоростьотжимаилирежим“----” (без конечного отжима), температуру и время задержки началастирки.

ОНажмитена клавишу«◇». Загораетсяиндикатор«Готовность-Стирка». Начинает выполняться программа стирки(еслиВызадали время задержки начала стирки, программа автоматически запустится череззаданноевремя).

Изменениепрограммыстирки

! Если включена блокировка от детей, временноотключитееё.

ОУстановитепереключательпрограмм на нужную программу стирки. Индикатор «Готовность – Стирка» замигает.

ОНажмитенаклавишу«◇».Загорится индикатор «Готовность – Стирка». Запустится выбранная программа.

Отмена программы стирки

! Если включена блокировка от детей, временноотключитееё.

ОУстановитепереключательпрограмм на отметку «Слив 🎨», «Отжим Ⓞ» или «Деликатный отжим Ⓐ». Индикатор «Готовность – Стирка» замигает.

ОНажмитенаклавишу«◇».Загорится индикатор «Отжим-Окончание».

Временнаяостановкатекущей программы

ОНажмитенаклавишу «◇»вовремя цикластирки. Надисплеепоявится надпись “РАУ5”, индикатор «◇» замигает. Программаприостановлена.

!Вовремяостановкизапущенной программынельзядобавлятьили выгружатьбельёизмашины.Вцелях безопасностидверцазагрузочного люказаблокирована.

ОСнованажмитенаклавишу «◇». Программа выполняется дальше, индикатор «◇» светится, немигая, истиральная машинавозобновляет прерваннуюпрограмму.

Окончание программы стирки / Извлечение белья

Индикатор«Отжим–Окончание» мигает, на дисплее появляется надпись "End", и раздаётся звуковой сигнал (если эта функция включена).

ОУстановите переключательпрограмм наотметку «Выкл.».

Если Вы выбрали режим “----” (без конечного отжима)», на дисплее появится символ “----”. После этого Вы можете выбрать продолжение программыилиперейтиксливуводы:

-Чтобы продолжить выполняемую программу:

ОЗадайтескорость отжимаклавишей "©" (за исключением режима "----").

ОНажмитенаклавишу «◇».

ОПосле окончания программы установите переключательпрограмм наотметку «Выкл.».

-Чтобыприступитьсливуводы:

○Выберите дополнительную программу («Слив», «Отжим» или«Деликатныйотжим»).

Онажмитенаклавишу «◇».

ОПосле окончания программы установите переключательпрограмм наотметку «Выкл.».

Извлечениебельяизмашины.

Озакройтеводопроводныйкран.

Откройтедверцу люка.

! Запрещается открывать дверцу загрузочноголюкавовремястирки. Чтобы открыть дверцу, дождитесь, показамигает индикатор«Отжим-Окончание», надисплеепоявится надпись“Елд”ираздастсязвуковой сигнал (если этафункция включена), или установите переключатель программ на отметку «Выкл.» и подождите по крайней мере 2 минуты.

ОИзвлекитебельеизмашины.

!Удалите посторонние предметы (скрепки,монеты ит.д.), которые моглиостаться внутрибарабана или врезиновой прокладке. Опасность коррозии!

Оставьте дверцу люка приоткрытой для свободной циркуляции воздуха и просушкибарабана.

Чистка/Техническое обслуживание/Защитают обмерзания(рис.12-15)

!Передвыполнениемчистки отключистиральнуюмашинуют сетиперемноготокаизакройте водопроводныйкран.

Наружнаячисткамашины

!Неиспользуйтедлячистки растворители!Онимогутповредить деталимашины;крометого,их ядовитыеиспарениявредныдля здоровьяимогутвызватьвзрыв.

!Немойтемашину, поливаяеёструёй воды.

Длячисткикорпуса и панелиуправления используйте небольшое количество моющего средства или мыльного раствора и мягкую ткань. Не используйте абразивные чистящие средства. Используйтемягкую тканьдля протиркимашины.

Чистка кюветы для моющих средств

О Полностью выньте кювету из машины, нажимаявнизнаподвижнуючасть.
Удалитезагрязнения, промывкювету длямоющегосредстваивставкупод проточнойводой.
О Установитекюветувстиральную машину.

Удалениеизвестковогоналета

!Средствадляудаленияизвесткового налета содержаткислоты, которые могут повредить компоненты машины, а также изменить цвет стираемого белья. Строго соблюдайте инструкции изготовителя.

Чисткабарабана

Пятна окислов, оставленные металлическими предметами, следует обработать чистящими средствами, не содержащимихлора(изучитесоставна упаковке моющего средства!). Не используйтеметаллическиегубки!

Чисткасливногонасоса

Необходимопроизвестичистку:

О Если сливной насос забился посторонними предметами (пуговицами, скрепками, шпильками и т. п.) или если использованную воду нельзяслить.
○ После стирки изделий, которые оставляютобильныйворс.

Перед чисткой сливного насоса необходимо слить остатки воды из внутренней части машины. Если насос повреждён, можетслиться до 20 литров воды.

Порядокработы

О Установите переключательпрограмм вположение «Выкл.».
Снимите крышку фильтра на переднейчастиральноймашины, вставивотверткувверхнююпрорезь.

! ¡Опасность ожога! Дайте использованнойводеостыть.

Подставьте невысокий сосуд под крышку сливного отверстия насоса (фильтра). Отвернитекрышку, не снимаяее полностью, чтобы вода выходилапостепенно. Когда сосуд заполнится, закройте крышку. Повторяйтеэтуоперациюдотех пор, покаводанеперестанетвыходить. Остаткиводы, разлившейсянаполу, соберитетряпкой.

Отверните полностью и выньте крышкусливногоотверстиянасоса.

Оудалитепосторонниепредметый ворс,которыемоглископиться. Промойтевнутреннюючастьнасоса. Крыльчатканасосадолжна вращаться.
Опоставьтенаместоизаверните крышкусливногоотверстиянасоса. Убедитесь, чтоонаплотнозакрыта.
ОСноваустановитекрышкуфильтрана своеместо.
ОНалейте2лводывкюветудля моющегосредстваивыполните дополнительную программу «Слив». Таким образом предотвращается слив неиспользованного моющего средстваприследующейстирке.

Чистка фильтра подачи воды

Если Вы заметите, что машина заполняется водой дольше обычного или вообще не заполняется, проверьте, не засорилсялифильтр подачи воды.

Фильтры расположены в резьбовом соединении,соединяющем шлангподачи воды с водопроводнымкраном сети водоснабжения, а также в соединении электромагнитного клапана, расположенномназаднейстороне машины.

Порядок работы

О Освободите шланг подачи воды от водяного напора:

1. Закройте водопроводный кран.
2. Установитепереключатель программ на какую-либопрограмму стирки (за исключением Слив 🎩 / Отжим Ⓞ / Деликатный отжим Ⓗ).
3. Нажмите клавишу «◇». Дайте программевыполнятьсяв течениепо меньшеймереоднойминуты.
4. Установите переключатель программ вположение «Выкл.».

Отвинтите крепёжную гайку шланга подачи воды в месте подсоединения к водопроводу.Выньте фильтри промойтеегоподпроточнойводой.
Снова приверните шланг к водопроводномуукрану.
Открытите шланг подачи воды от задней стенкимашины.
○ Выньте фильтр с помощью пассатижей; почистите его и вставьтенаместо.
О Закрутите крепёжную гайку шланга подачи воды.
Включите водопроводный кран и удостоверьтесь, чтонетутечкиводы.
Озакройте водопроводный кран.

Защита от замерзания

Удалитеводуизсливногонасоса:

См. раздел «Чисткасливногонасоса».

Слейте воду из шланга подачи воды:

Озакройте водопроводный кран.
Отвинтите крепёжную гайку шланга подачи воды в месте подсоединения кводопроводу. Поставьтенапол какой-нибудьсосуди опуститевнего шланг подачиводы.
ОВключите любуюпрограмму стирки (за исключением Слив 🎨 / Отжим Ⓤ / Деликатный отжим Ⓗ) на 40 секунд. Описанные вышедействияочищаютотводы внутренние частимашины.
ОПрикрутите шлангподачиводы к водопроводному крану. Кран должен быть закрыт.

Технические характеристики

Ширина60,0см

Высота85,0см

Глубина56,0см

Весоколо69-83кг

Ёмкостьбарабана/напряжение

электросети/предохранитель:

согласноданнымнатабличке

техническиххарактеристик

Давлениевсети

водоснабжения:

1-106ap

Поиски устранение неисправностей

! Ремонт электроприборов должен выполнять только квалифицированный специалист. Неквалифицированный ремонт может стать причиной серьезной опасностиипричинитьвредилиущербпользователю.

Неисправность

Незагораетсяиндикатор включениямашины

Отключениетока

Стирканеначинается

Вбарабаненевидноводы

Результатыстирки неудовлетворительны

Изкюветыдлямоющих средстввыступаетпена

Послепоследнего полосканиявиднапена Странныйзвукв двигателе

Шумвнасосе

Причина / Устранение

Вилка не вставлена или не полностью вставлена в розетку. Перегорелсетевой предохранитель. Неттока сети.

В случае отключения тока или возникновения неисправностей в машине можно произвести аварийный слив воды, что позволит извлечь бельё из машины; см. раздел «Чисткасливногонасоса».

Вы не нажали клавишу «◇». Неплотно закрыта дверца загрузочноголюка(мигают индикаторы«Готовность – Стирка»и«Полоскание»).

Не волнуйтесь, это не поломка! Вода в машине находится ниже зоны видимости. Электронный контроль снижает расход при сохранении всех характеристик производительности.

Бельё сильно загрязнено. Недостаточная дозировка моющего средства. Дозируйте моющее средство согласно рекомендациям производителя. Выбирайте программустирки, соответствующуютирубелья.

Использовано слишком много моющего средства. Выключitemашинуна5-10минут. Чтобыстановить образование пены, растворите 1 столовую ложку кондиционерав1/2литраводыивлейтеэтотраствор вкноветудлямоющихсредств. Уменьшитедозировку моющегосредства.

Некоторые моющие средства образуют обильную пену, однако, этоневляетнарезультатыполоскания.

Не волнуйтесь, это не поломка! Во время нагрева двигатель издаёт характерные звуки в момент включения.

Не волнуйтесь, это не поломка! Этот шум характерен вмоментначалаработынасоса, атакжеприсливе воды.

Сильнаявибрацияво времястиркииотжима

Машинанеотжимает бельёилинесливает использованнуюводу

Неоткрывается дверца люка

Воданепоступаетв машину.

Измененияоставшегося временистирки

Неснятытранспортировочныекрепления. Соблюдайте инструкциипоустановке. Регулируемыеножкидля выравниваниямашиныустановленынеправильно.

Выравняйтеположениемашиныизакрепитеножкив соответствиисинструкциямипоустановке.

Сливной насос засорён, см. раздел «Чистка сливного насоса»; сливной шланг перегнулся или засорился (индикаторы «Полоскание» и «Отжим – Окончание» мигаютвобоихслучаях).

Дверца заблокирована в целях безопасности. Был выбранрежим“----”.

Закрыт кран подачи воды. Засорились фильтры подачи воды (индикаторы «Готовность – Стирка» и «Отжим – Окончание»мигают); см. раздел «Чисткафильтров подачиводы».

Не волнуйтесь,этонеполомка! Оставшеесявремя стирки может незначительно увеличиваться или сокращаться во время цикла стирки в зависимости от автоматическойкорректировкиилизаданных пользователемпараметров(см.раздел«Дисплей»).

Сервисный центр

О ПреждечемпозвонитьвСервисный центр, попробуйте сами устранить неисправность(см.раздел«Поиски устранениенеисправностей»).

Таким образом Вы избежите дополнительныхрасходовна вызовы Сервисной службы для консультации и на негарантийное обслуживание, т.к гарантийное обслуживание не распространяетсянатеслучаи, когда непроизошлополомкимины.

! В случае же, если эти рекомендации не помогли в устранении неисправности, выключите прибор, выньтевилкуиз розетки,закройте водопроводныйкран иобратитесь в Сервиснуюслужбу.

Адрес и телефон ближайшей к Вам Сервисной службы находитсяв прилагаемомсписке Сервисных центров.

Не забывайте указывать номер изделия (E-Nr) и заводской номер (FD), которые указанына типовой табличкемашины, расположенной навнутренней стороне дверцызагрузочноголюка.

ЗапишитездесьномераВашеймашины

E-Nr.

FD

Номер изделия/Заводскойномер

Старайтесьизбегатьненужныхпоездок Сервисной службы, указывая правильные номеризделияизаводской номер. ТемсамымВыуменьшите свои расходы.

Программа	Загрузка белья	Данныепотребления**
		Электроэ нергия	Расход воды	Время выполнения программы
Хлопок 📁 40 °C Интенсивная 📁	5,00 кг*	0,55 кВт	54 л	104 мин
Хлопок 📁 60 °C	5,00 кг	0,90 кВт	40 л	67 мин
Хлопок 📁 60 °C Хлопок Эко е	5,00 кг*	0,85 кВт	41 л	174 мин
Хлопок 📁 90 °C Интенсивная 📁	5,00 кг	1,90 кВт	61 л	120 мин
Синтетика 📁 40 °C Интенсивная 📁	2,50 кг*	0,40 кВт	50 л	75 мин
Смешанное бельё 📁 30 °C	2,50 кг	0,35 кВт	45 л	55 мин
Тонкое бельё 📁 30 °C	2,00 кг	0,30 кВт	55 л	44 мин
Шерсть 📁 30 °C	2,00 кг*	0,20 кВт	35 л	61 мин

* Программы испытаний в соответствии с нормами EN 60456 и IEC 456.
** Приведенные параметры расхода являются приблизительными и могут отличаться от фактически измеренных в зависимости от давления, жесткости и температуры воды, температуры помещения, где установлена стиральная машина,оттипаиколичествабелья,используемогомоющегосредства,колебаний напряжениявэлектросетиивыбранныхдополнительныхфункций.

Условиягарантийногообслуживания Получитьисчерпывающую информацию обусловияхгарантийногообслуживания ВыможетевВашемближайшем авторизованномсервисномцентреилив сервисномцентреотпроизводителя ООО"БСХБытоваяТехника",атакже найтивфирменномгарантийномталоне, выдаваемомприпродаже.
