Type de produit	Vélo elliptique
Marque	Horizon Fitness
Modèle	Delos Pro
Dimensions (L x l x H)	190 x 70 x 170 cm
Poids de l'appareil	80 kg
Poids maximal de l'utilisateur	130 kg
Alimentation	Autonome (générateur intégré) ou adaptateur secteur (inclus)
Type de résistance	Magnétique, 20 niveaux
Système d'entraînement	Courroie et couronne
Volant d'inertie	9 kg
Longueur de foulée	46 cm
Affichage	LCD rétroéclairé
Fonctions d'affichage	Temps, distance, calories, pouls, RPM
Programmes d'entraînement	10 préréglés, manuel, fréquence cardiaque
Capteurs de fréquence cardiaque	Poignées fixes
Pédales	Antidérapantes, orientables
Roues de transport	Oui, 2 roues arrière
Niveau sonore	Silencieux
Entretien et nettoyage	Nettoyer avec un chiffon humide après chaque utilisation, vérifier les boulons régulièrement, lubrifier les rails si nécessaire
Sécurité	Arrêt d'urgence par frein magnétique, pédales antidérapantes
Pièces détachées et réparabilité	Pièces disponibles via service client Horizon Fitness, garantie cadre à vie, pièces 2 ans

FOIRE AUX QUESTIONS - Delos Pro Horizon Fitness

Comment assembler l'elliptique Horizon Fitness Delos Pro ?

Suivez les étapes du manuel d'assemblage fourni. Assemblez d'abord le cadre principal, fixez le guidon, les pédales et l'écran. Serrez tous les boulons avec la clé Allen incluse. Ne branchez pas l'appareil avant la fin du montage.

Comment régler la résistance sur le Delos Pro ?

La résistance se règle via le bouton + et - sur la console. Il y a 20 niveaux magnétiques. Tournez le bouton dans le sens horaire pour augmenter la difficulté.

Comment utiliser la fonction Bluetooth de l'elliptique ?

Activez le Bluetooth sur votre appareil mobile et ouvrez l'application Horizon Fitness. Sur la console, appuyez sur le bouton Bluetooth jusqu'à ce que l'icône clignote. Appairez les appareils. L'application affichera vos données d'entraînement en temps réel.

Quel est le poids maximum de l'utilisateur pour le Delos Pro ?

Le poids maximal de l'utilisateur est de 130 kg. Ne dépassez pas cette limite pour garantir la sécurité et la durabilité de l'appareil.

Comment nettoyer l'elliptique Horizon Fitness Delos Pro ?

Utilisez un chiffon humide non pelucheux pour essuyer la console, le guidon et les rails. N'utilisez pas de produits abrasifs ou solvants. Séchez avec un chiffon doux. Débranchez l'adaptateur secteur avant le nettoyage.

Que faire si l'affichage de mon elliptique ne fonctionne pas ?

Vérifiez d'abord les connexions des câbles entre la console et le cadre. Assurez-vous que l'appareil est bien alimenté (soit par le mouvement des pédales, soit par l'adaptateur secteur). Si le problème persiste, contactez le service client Horizon Fitness.

Comment calibrer les capteurs de fréquence cardiaque ?

Les capteurs sur les poignées ne nécessitent pas de calibrage. Placez vos mains à plat sur les capteurs métalliques. La lecture apparaît après quelques secondes. Pour une meilleure précision, maintenez une prise ferme sans trop serrer.

Puis-je utiliser l'elliptique Delos Pro sans le brancher ?

Oui, l'elliptique est autonome : le mouvement des pédales génère l'énergie nécessaire à l'affichage. Cependant, pour utiliser des programmes spécifiques ou le Bluetooth, il est recommandé de brancher l'adaptateur secteur fourni.

Comment lubrifier les rails de l'elliptique ?

Utilisez un lubrifiant silicone en spray. Appliquez une fine couche sur les rails avant et arrière. Essuyez l'excédent. Lubrifiez tous les 3 mois ou après 100 heures d'utilisation pour un mouvement fluide.

Où trouver les pièces de rechange pour le Delos Pro ?

Les pièces de rechange sont disponibles auprès du service client Horizon Fitness (site web ou téléphone). Munissez-vous du numéro de modèle et de la référence de la pièce. La garantie couvre le cadre à vie et les pièces pendant 2 ans.

MODE D'EMPLOI Delos Pro Horizon Fitness

Mode d'emploi pour vélo elliptique

Veuillez lire le document dénommé Instruction technique avant d'étudier le mode d'emploi de l'appareil.

MONTAGE

ATTENTION

Pendant l'assemblage de votre vélo elliptique, certaines opérations requièrent une attention particulière de votre part. Il est extrêmement important que vous

suiviez exactement les instructions de montage et que vous serriez fermement toutes les pièces. Si vous n'observez pas les instructions, il se peut que certaines pièces du cadre ne soient pas bien bloquées, qu'elles se desserrent, puis se mettent à faire du bruit pendant l'emploi. Il est impératif que les supports de la console soient bien stables (aucun jeu latéral n'est admis). Pour éviter d'endommager votre vélo elliptique, nous vous

recommandons de reprendre la notice de montage en mains, de la lire avec soin et de rectifier les erreurs que vous avez peut-être faites pendant l'assemblage.

Avant de commencer l'assemblage, inscrivez le numéro de série et le nom du modèle de votre vélo elliptique sur les lignes prévues à cet effet ci-dessous. Vous trouverez le numéro de série ainsi le nom du modèle sur le pied d'appui avant.

NUMERO DE SERIE :

NOM DU MODELE: HORIZON

FITNESS

ELLIPTIQUE

PIÈCES FOURNIES :

□ 1 cadre principal
□ 2 barres de guidon mobile et jeux de
□pédale
□ 1 jeu de support de console
□ 1 console
1 carton avec de grandes pièces : (pieds d'appui avant et arrière)

OUTILS FOURNIS :

□
□ 1 jeu de vis et d'outils
□ 1 paquet avec pièces en plastique
□ 1 mode d'emploi
1 câble d'alimentation

AVANT LE MONTAGE

DÉBALLAGE

Posez l'emballage sur une surface plane. Nous vous recommandons d'étaler un film plastique de protection sur le plancher afin d'éviter d'érafler le sol. Transportez et assemblez l'appareil avec précaution. N'ouvrez pas l'emballage s'il est couché sur le côté. Nous vous conseillons de déballer l'appareil à l'endroit où vous souhaitez l'utiliser. Risque de blessures si ces instructions ne sont pas observées.

REMARQUE : à chaque étape de montage, vous devez veiller à serrer légèrement tous les écrous et toutes les vis avant de les serrer à fond. Lors de l'assemblage, nous vous recommandons de graisser les filets des vis.

VOUS AVEZ BESOIN D'AIDE ?

Si vous avez des questions ou si des pièces vous manquent, veuillez contacter notre service après-vente

au

[phone]

Delos Delos Pro

LISTE DES PIÈCES DÉTACHÉES FOURNIES DELOS ET DELOS PRO

(seulement Delos Pro)

VIS (4)

Φ4 × Φ15

quantité : 8 unités

RONDELLE PLATE (5)

Φ8 × Φ16 × T1,5

quantité : 12 unités

RONDELLE ELASTIqUE (6)

Φ8

quantité : 10 unités

VIS (12)

M8*15

Quantité : 18 unités

RONDELLE PLATE (16)

Φ8.5*Φ32*T2,0

Quantité : 2 unités

VIS (23)

M8*55

Quantité : 2 unités

RONDELLE

COURBEE (27)

Φ8 × Φ22 × T1,5

quantité : 8 unités

PEDALE

RONDELLE PLATE (29)

quantité : 4 unités

VIS (30)

M6*52

Quantité : 4 unités

RONDELLE PLATE (31)

Φ6.5*Φ13*T1,5

Quantité : 4 unités

RONDELLE ELASTIqUE (32)

Φ6

quantité : 4 unités

BOUTON DEVERROUILLAGE PEDALE

(33)

quantité : 4 unités

VIS (39)

Φ5 × 15

quantité : 8 unités

VIS (45)

4 × 20

quantité : 2 unités

VIS (49)

M5×12

quantit4 unités

VIS (88)

M8 × 20

quantité : 2 unités

ECROU (96)

M8

quantité : 2 unités

MANCHON PEDALE (98)

quantité : 4 unités

A Fixez le pied d'appui avant (2) au cadre (1) avec 4 vis (12) sur lesquelles vous aurez enfilé 1 rondelle plate (5).

ETAPE DE MONTAGE 2

A Fixez le pied d'appui arrière (8) au cadre avec 4 vis (12) sur lesquelles vous aurez enfilé 1 rondelle plate (5).

Delos Delos Pro

ETAPE DE MONTAGE 3

A Connectez l'un à l'autre les câbles qui sortent du support supérieur (13) et du support inférieur de la console (14).
B Fixez le support de la console (15) au cadre (1) avec 4 vis (12) sur chacune desquelles vous aurez préalablement enfilé 1 rondelle élastique (6) et 1 rondelle plate (27). Remarque : pendant le montage, veillez à ne coincer aucun câble.

ETAPE DE MONTAGE 4

A Insérez l'axe du guidon mobile (17) à travers le support de la console, puis enfilez dessus de chaque côté 1 rondelle ondulée (109).
B De chaque côté, emboîtez la poignée du guidon mobile (partie supérieure) sur le support de la console et fixez-la avec 2 vis (12) sur lesquelles vous aurez préalablement enfilé 1 rondelle élastique (6) et 1 rondelle plate (16).

Delos Delos Pro

Delos Delos Pro

ETAPE DE MONTAGE 5

A Enfilez la coque de protection inférieure (50) sur la barre inférieure du guidon mobile (26). Faites-les des deux côtés.
B Assemblez la barre inférieure à la poignée du guidon mobile (20 et 26) à l'aide de 2 vis (12) sur lesquelles vous aurez préalablement enfilé 1 rondelle élastique (6) et 1 rondelle courbée (27).
C Répétez les opérations A et B pour assembler les pièces 18 et 26.

ETAPE DE MONTAGE 6

A Assemblez le bras de pédale droit (24) à la roue d'inertie (56) et fixez-les avec les pièces prémontées : 1 vis (23), 2 rondelles plates (5), 2 manchons et 1 écrou (96).
B Répétez l'opération pour le côté gauche du vélo elliptique.

Delos Delos Pro

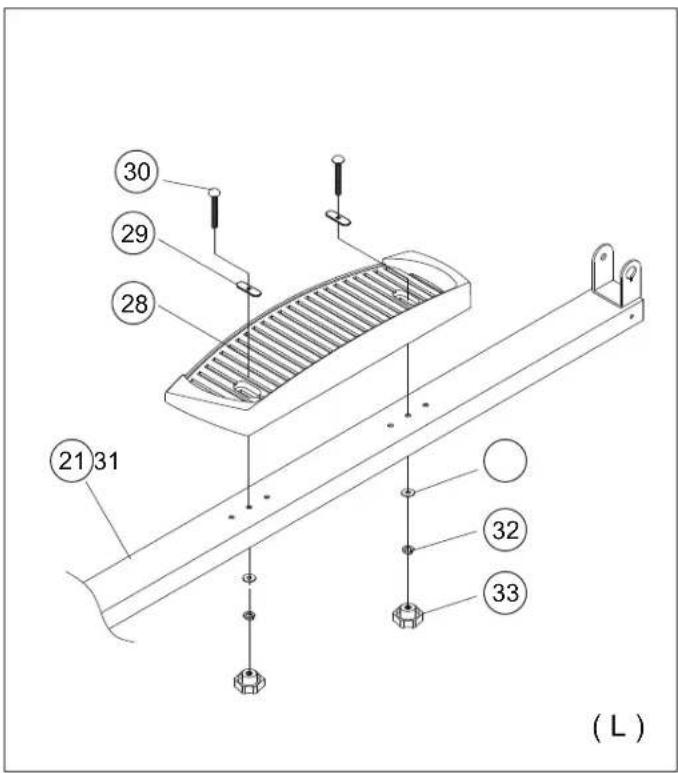

ETAPE DE MONTAGE 7

PIÈCES FOURNIES :

A Assemblez la pédale gauche (28) au bras de pédale gauche (21) avec 2 vis (30) sur lesquelles vous aurez préalablement enfilé 1 rondelle plate pour pédale (29), 1 rondelle élastique (32), 1 rondelle plate (31) et 1 bouton de réglage (33).

B Répétez l'opération sur le côté droit (28 et 24).

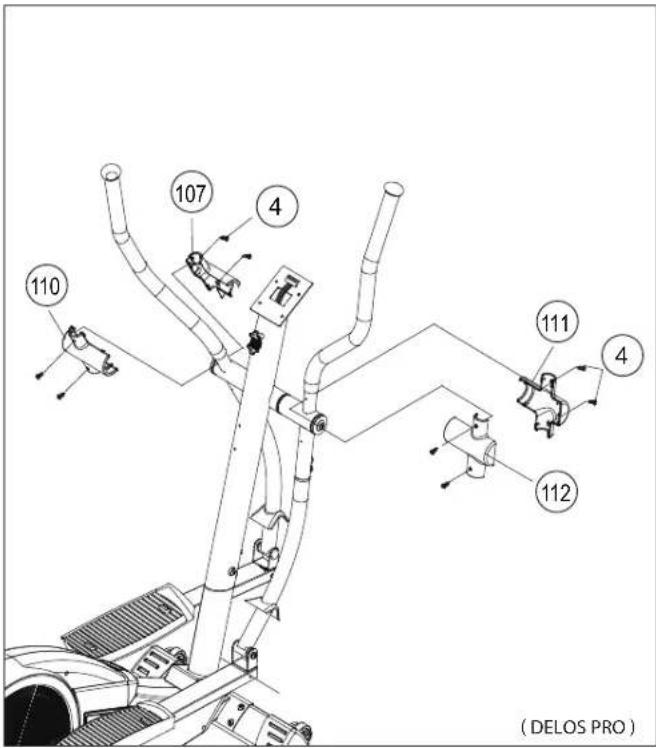

ETAPE DE MONTAGE 8 (uniquement pour DELOS PRO)

PIÈCES FOURNIES :

VIS (4)

Φ4×15

QUANTITÉ : 8

A Assemblez la garniture avant et arrière du guidon mobile (111 et 112) et fixez-les avec 4 vis (4).
B Répétez l'opération sur le côté gauche. (107 ET 110)

Delos Delos Pro

Delos Delos Pro

ETAPE DE MONTAGE 9

PIÈCES FOURNIES :

VIS (39) Φ5 X 15 QUANTITÉ : 4

VIS (45) Φ4 X 20 QUANTITÉ : 2

A Assemblez la garniture (34) protégeant l'articulation du bras de pédale droit au-dessous de la coque du guidon mobile (50) et fixez-la avec les vis.

B Répétez cette opération à gauche.

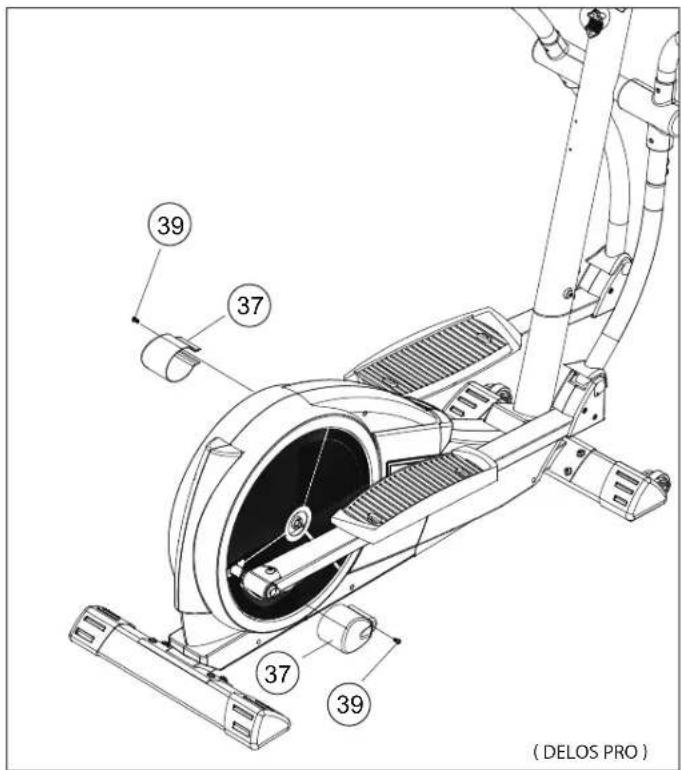

ETAPE DE MONTAGE 10

PIÈCES FOURNIES :

VIS (39)

Φ5×15

QUANTITÉ : 2

A Insérez l'embout de protection (37) sur les axes de pédale droit et gauche et fixez-les avec 2 vis (39).

Delos Delos Pro

Delos Delos Pro

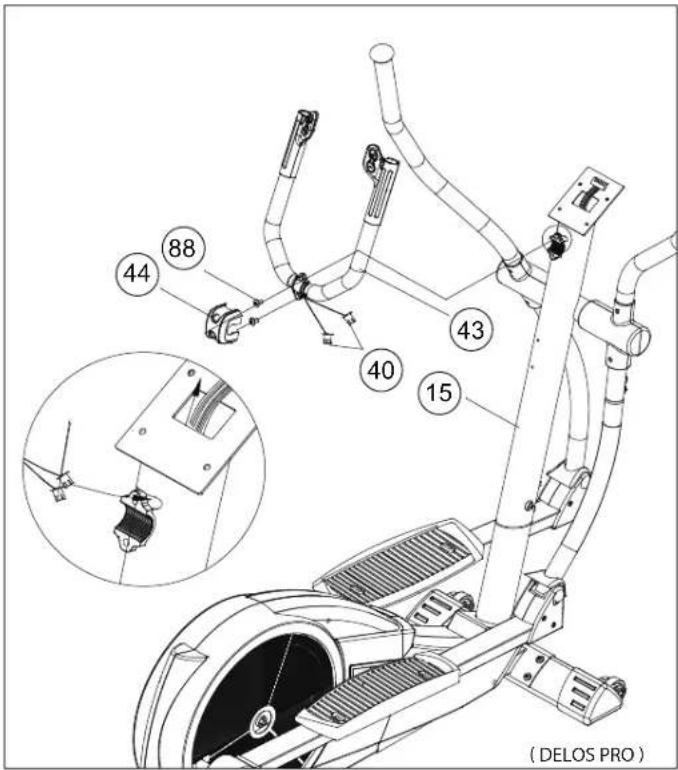

ETAPE DE MONTAGE 11

PIÈCES FOURNIES :

VIS (88) M8 X 20 QUANTITÉ : 2

A Dévissez les vis prémontées (88) sur le guidon fixe.
B Faites passer les câbles de transmission de la fréquence cardiaque des poignées à travers le support de la console (comme montré à gauche sur la figure).
C Vissez le guidon fixe au support de la console (15) avec les 2 vis (88), puis emboîtez la coque de protection correspondante (44).

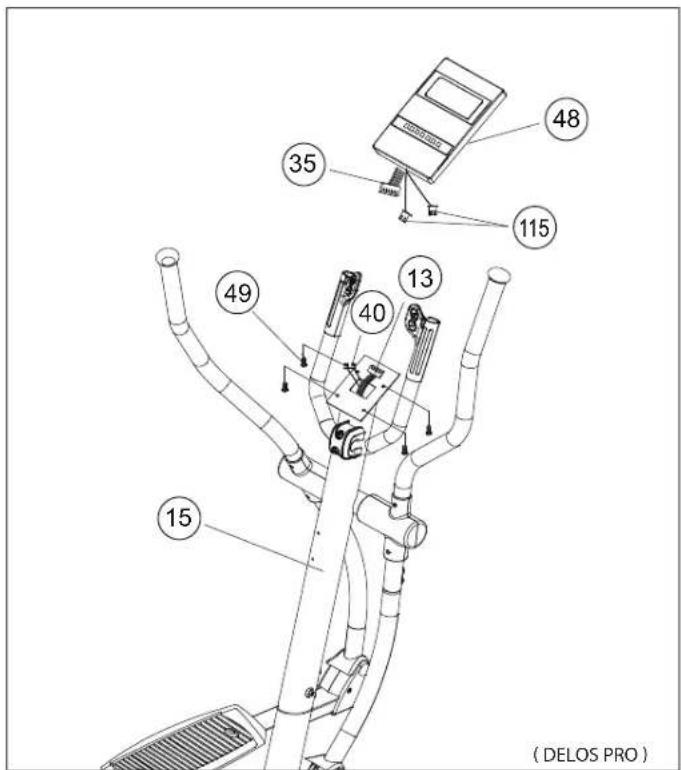

ETAPE DE MONTAGE 12

PIÈCES FOURNIES :

VIS (49)

M5×12

QUANTITÉ : 4

A Branchez les câbles de console (40 et 13) avec ceux de la console (35 et 115).
B Enfoncez avec précaution les câbles dans la console.
C Fixez la console sur son socle en utilisant les vis prémontées (49) que vous aurez préalablement enlevées.

(Remarque : pendant le montage, veillez à ne coincer aucun câble.)

Delos Delos Pro

Delos Delos Pro

ETAPE DE MONTAGE 13

PIÈCES FOURNIES :

VIS (39) Φ5 X 15 QUANTITÉ : 2

A Montez le porte-gourde (113) sur le support de la console (15) avec les 2 vis (39).

ETAPE DE MONTAGE 14

A Branchez l'adaptateur sur le vélo elliptique.

LE MONTAGE EST FINI!

Delos Delos Pro

Delos Delos Pro

TRANSPORT

Construits avec des éléments lourds et de qualité supérieure, nos appareils d'entraînement peuvent peser jusqu'à 150 kg. Soyez par conséquent prudent et, si besoin, faites appel à d'autres personnes pour vous aider lors du transport.

EMPLOI DU VELO ELLIPTIQUE

Vous trouverez dans les pages suivantes une description détaillée de la console du vélo elliptique et des programmes, ainsi que de leur maniement.

AFFICHAGES DE LA CONSOLE DELOS

AFFICHAGES DE LA CONSOLE DELOS PRO

1) Servent à augmenter et diminuer des valeurs.
2) Servent à faire défiler différentes options de menu que vous pouvez sélectionner.
3) Servent à élever et réduire la résistance.

B) TOUCHE MODE

1) Sert à changer l'affichage et confirmer des saisies/réglages.
2) Quand le vélo est arrêté (STOP), presser simultanément la touche MODE et UP pour afficher le thermomètre.
3) A la fin d'une mesure de masse grasse corporelle, presser la touche MODE pour changer l'affichage. (Pour de plus amples informations sur la mesure de la masse grasse corporelle, reportez-vous à la page 26.)

C) TOUCHE START/STOP

Pour lancer et interrompre l'entraînement.

D) TOUCHE RECOVERY (REPOS)

Quand des données de fréquence cardiaque sont disponibles, vous pouvez presser la touche RECOVERY pour lancer la fonction de repos. (Pour en savoir plus sur cette fonction, veuillez vous reporter à la page 26)

E) TOUCHE RESET (REMISE À ZÉRO)

Pressez cette touche si vous souhaitez remettre toutes les valeurs à zéro. Tenez la touche RESET enfoncée pendant 3 secondes pour remettre toutes les valeurs du système à zéro.

F) TOUCHE BODY FAT (GRAISSE CORPORELLE)

Sert à déterminer la part de la masse grasse corporelle et l'index de masse corporelle (IMC). (Pour en savoir plus, reportez-vous à la page 26.)

PARAMÉTRAGE DES DONNÉES PERSONNELLES

La console est en mesure de mémoriser vos données personnelles, telles que le nom, le sexe, l'âge et le poids. Cette fonction vous permet de commencer plus vite votre entraînement. Pour mémoriser vos données, suivez la procédure suivante :

1) Choisissez un utilisateur entre 1 et 4
2) Entrez votre sexe
3) Saisissez votre âge
4) Entrez votre poids
5) La console peut mémoriser les données de 4 personnes différentes et vous offre la possibilité d'adapter à tout moment vos données personnelles.

DÉMARREZ VOTRE ENTRAÎNEMENT

1) Assurez-vous que l'appareil est branché sur le secteur.
2) Pressez la touche MODE pour appeler le menu principal après avoir saisi vos données personnelles.
3) Pressez les touches p/q UP/DOWN pour sélectionner un programme d'entraînement, puis confirmez votre sélection avec la touche MODE.
4) Pour sélectionner un programme préinstallé, sélectionnez un programme et pressez la touche MODE.
5) Après avoir choisi un programme d'entraînement, utilisez les touches UP/DOWN pour définir la durée de votre séance d'exercice.
6) Pressez la touche START pour commencer l'entraînement.

DEMARRAGE RAPIDE

1) Assurez-vous que l'appareil est branché sur le secteur.
2) Pressez la touche START pour débuter l'entraînement.

MANUEL

Dans le menu principal, sélectionnez l'option Manuel et pressez la touche START pour commencer l'entraînement.

CARDIAQUE HRC

1) Saisissez vos données personnelles, puis appelez le menu principal.
2) Dans le menu principal, sélectionnez le programme HRC et pressez la touche MODE.
3) Choisissez un pourcentage de votre fréquence cardiaque cible (55%, 75% ou 90%) ou bien saisissez votre fréquence cardiaque personnelle entre 30 et 230.

PROGRAMMES PERSONNALISÉS

1) Dans le menu principal, sélectionnez le programme USER et utilisez les touches UP/DOWN et MODE pour définir votre entraînement personnalisé.
2) Pressez pendant 3 secondes la touche MODE pour confirmer vos réglages.

RECOVERY (REPOS)

Après vous être entraîné pendant quelques temps (au moins 30 secondes), pressez la touche RECOVERY. Une fois la touche actionnée, l'ordinateur doit mesurer votre fréquence cardiaque pendant 60 secondes. A cette fin, placez vos mains sur les capteurs tactiles. Au bout de 60 secondes, l'ordinateur évalue votre condition physique et affiche votre niveau de forme entre F1 et F6. (Il s'agit-là d'un quotient de forme, F1 étant le meilleur résultat).

MESURE BODY FAT

1) Pressez la touche BODY FAT, puis appelez le menu principal pendant votre entraînement.
2) Sélectionnez un utilisateur entre U1 et U4, puis pressez la touche START.
3) Tenez vos mains sur les deux capteurs tactiles des poignées pendant 8 à 10 secondes. Le résultat de la mesure (pourcentage et IMC) est affiché pendant 30 secondes sur l'écran à cristaux liquides.

WATTS

1) Entrez vos données personnelles, puis sélectionnez votre entraînement.
2) Dans le menu principal, sélectionnez le programme WATT et pressez la touche MODE.
3) Ajustez le nombre de watts voulu en utilisant les touches UP/DOWN.
4) Une fois les réglages terminés, pressez la touche START.

PROGRAMMES PRÉDÉFINIS DELOS

Pour de plus amples informations sur les réglages personnels, les programmes HRC et personnalisés, veuillez vous reporter à la page 25.

- P1 WEIGHT LOSS (PERTE DE POIDS) : Il s'agit du programme idéal pour perdre du poids car il alterne les résistances forte et faible tout en restant dans la zone d'élimination des graisses.

- P2 INTERVALS (PROGRAMME INTERMITTENT) : Ce programme améliore votre force, rapidité et endurance en alternant les temps exigeant une résistance faible et une résistance forte.

- P3 FAT BURN (BRÛLEUR DE GRAISSE) : L'alternance entre les résistances fortes et faibles vous aide efficacement à éliminer les graisses.

- P4 MOUNTAIN CLIMB (MONTAGNE) : Ce programme améliore votre puissance et votre endurance en augmentant la résistance à des valeurs extrêmes, ce afin de simuler les conditions extérieures les plus difficiles.

- P5 ATHLETE TRAINING (ENTRAÎNEMENT ATHLÉTIQUE) : Il s'agit d'un programme d'entraînement complet pour renforcer votre condition physique.

- P6 PEAK PERFORMANCE (ENTRAÎNEMENT EXTRÊME) : Dans ce programme, la résistance est augmentée de manière constante et progressive. Il s'adresse aux utilisateurs entraînés qui désirent affiner leur musculation et se dépasser.

Pour de plus amples informations sur les réglages personnels, les programmes HRC et personnalisés, veuillez vous reporter à la page 25.

- P1 WEIGHT LOSS (PERTE DE POIDS) : Il s'agit du programme idéal pour perdre du poids car il alterne les résistances forte et faible tout en restant dans la zone d'élimination des graisses.

- P2 INTERVALS (PROGRAMME INTERMITTENT) : Ce programme améliore votre force, rapidité et endurance en alternant les temps exigeant une résistance faible et une résistance forte.

- P3 FAT BURN (BRÛLEUR DE GRAISSE) : L'alternance entre les résistances fortes et faibles vous aide efficacement à éliminer les graisses.

- P4 MOUNTAIN CLIMB (MONTAGNE) : Ce programme améliore votre puissance et votre endurance en augmentant la résistance à des valeurs extrêmes, ce afin de simuler les conditions extérieures les plus difficiles.

- P5 ATHLETE TRAINING (ENTRAÎNEMENT ATHLÉTIQUE) : Il s'agit d'un programme d'entraînement complet pour renforcer votre condition physique.

- P6 PEAK PERFORMANCE (ENTRAÎNEMENT EXTRÊME) : Dans ce programme, la résistance est augmentée de manière constante et progressive. Il s'adresse aux utilisateurs entraînés qui désirent affiner leur musculation et se dépasser.

Pour de plus amples informations sur les réglages personnels, les programmes HRC et personnalisés, veuillez vous reporter à la page 25.

- P7 AFTER BURNER (APRÈS L'EFFORT) : A la fin d'une séance d'exercice intense, permettez à vos muscles de récupérer sans cesser complètement l'effort et ainsi brûler encore quelques calories.

- P8 PLATEAU : Ce programme simule une ascension en montagne en augmentant et réduisant par palier la résistance.

- P9 FAT BURN INTERVALL (PROGRAMME INTERMITTENT D'ÉLIMINATION DES GRAISSES) : Ce programme simule des montées de collines et des traversées de vallées et augmente peu à peu la résistance afin de vous permettre d'atteindre votre objectif quotidien.

- P10 HILL (COURSE ALPINE) : Ce programme améliore votre force, rapidité et endurance en alternant les temps exigeant une résistance faible, forte et extrême.

- P11 JOGGING (COURSE À PIED) : Ce programme simule une séance de jogging. Il sert à augmenter l'endurance et le métabolisme.

- P12 ROLLING (ENDURANCE) : Aide maintenir son poids. Ce programme alterne les résistances hautes et basses en augmentant progressivement la durée des phases de haute résistance. De la sorte, la fréquence cardiaque est augmentée progressivement.

CONTRÔLE DE LA FRÉQUENCE CARDIAQUE

AFFICHAGE D'INFORMATION

Votre vélo elliptique Horizon Fitness dispose de deux options pour recueillir la fréquence cardiaque. Soit vous optez pour les poignées équipées de capteurs tactiles cardiaques soit vous utilisez la ceinture thoracique afin de pouvoir mouvoir les bras à votre guise pendant l'entraînement.

CAPTEURS CARDIAQUES TACTILES

Les capteurs cardiaques tactiles se trouvent sur les poignées. Placez la paume de vos mains directement sur les capteurs tactiles. Afin d'afficher votre tension cardiaque, vous devez poser les deux mains sur les capteurs. N'exercez aucune force immodérée sur les capteurs sans quoi vous augmentez votre pression sanguine. Enserrez les capteurs tactiles seulement jusqu'à ce que votre fréquence cardiaque s'affiche, puis relâchez-les sans quoi, à la longue, vous risquez d'obtenir des mesures irrégulières.

CEINTURE THORACIQUE SANS FIL - PULSOMETRE (OPTION)

Avant de boucler la ceinture thoracique, vous devez humidifier les deux électrodes en caoutchouc avec de l'eau. Positionnez la ceinture sous la cage thoracique ou bien sous le muscle pectoral, le logo dirigé vers l'extérieur, exactement sur le sternum. REMARQUE : la ceinture thoracique doit être placée de manière ferme et correcte afin d'envoyer des données précises et constantes. En effet, si elle est trop lâche, il se peut qu'une fréquence cardiaque irrégulière soit affichée.

AVERTISSEMENT!

La fonction de fréquence cardiaque n'est pas une fonction technico-médicale. De nombreux facteurs sont susceptibles d'influencer la mesure de la fréquence cardiaque. La fréquence cardiaque mesurée n'est fournie qu'à des fins d'information pour l'entraînement.

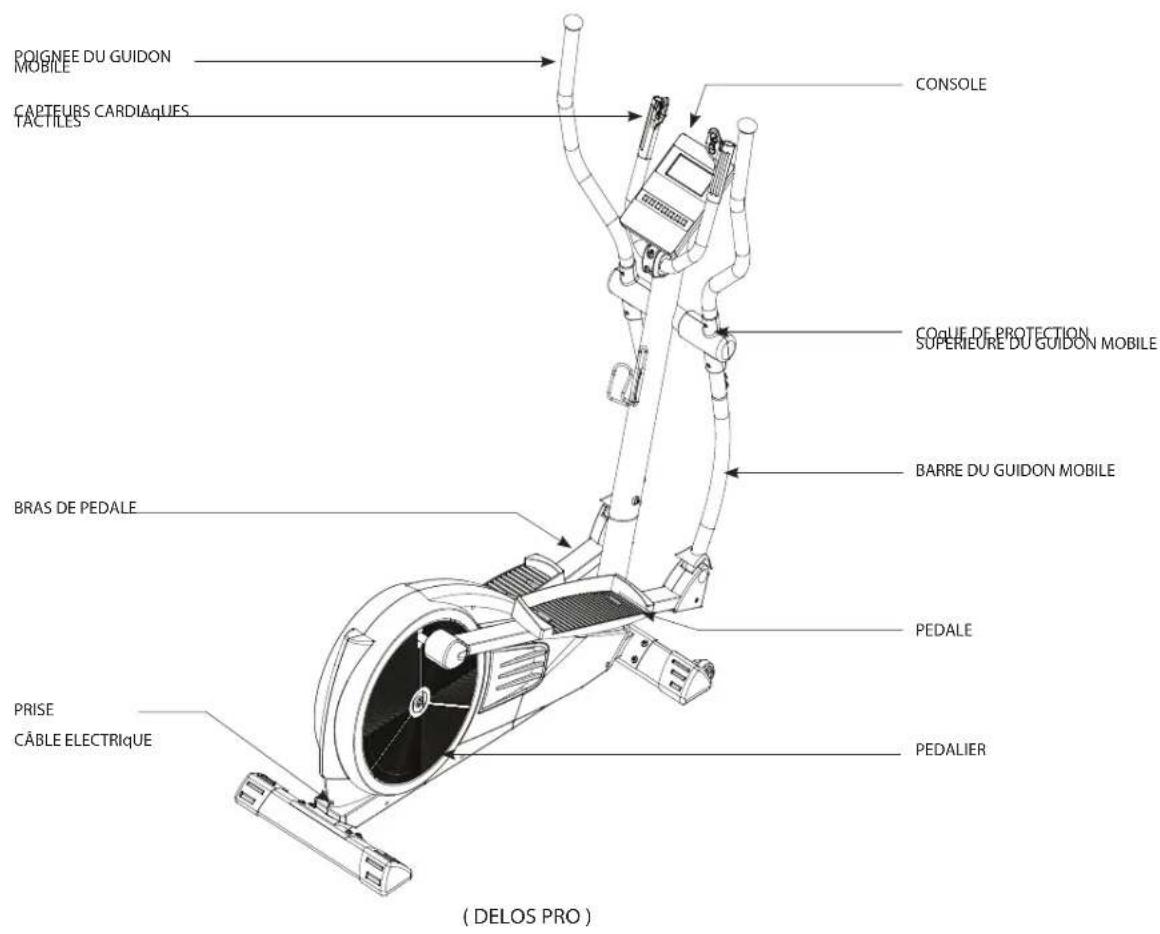

Delos Delos Pro

DESSIN ExPLOSÉ DELOS

POIDS CORPOREL MAXIMUM : 135 KG/ 300 LBS
ENCOMBREMENT (L x L x H EN CM) : 155 x 65 x 160
POIDS TOTAL: 45 KG

DESSIN ExPLOSÉ DELOS PRO

POIDS CORPOREL MAXIMUM : 135 KG/ 300 LBS
ENCOMBREMENT (L x L x H EN CM) : 155 x 65 x 160
POIDS TOTAL: 45 KG

NOMENCLATURE DES PIÈCES DE RECHANGE DELOS

N° N°	Dénomination anglaise	Qté Qté
1	main frame	1
2	front stabilizer	1
3	front stabilizer end cap	1
4	console HR cable	1
5	ø8xø16xø1.5 flat washer	14
6	ø8 spring washer	14
7	transportation wheel	2
8	rear stabilizer	1
9	rear stabilizer end cap, left	1
10	leveling adjusting knob	2
11	front stabilizer right end cap	1
12	m8x15 screw	20
13	upper console cable	1
14	lower console cable	1
15	console mast	1
16	ø8.5xø32xt2.0 flat washer	4
17	handle axle	1
18	upper handlebar left	1
19	upper handle foam	2
20	upper handlebar right	1
21	left pedal arm	1
22	crank	2
23	m8x55 screw	2
24	right pedal arm	1
25	ø8x25	2
26	lower handlebar	2
27	ø8xø22xT1.5 arc washer	8
28	pedal	2
29	pedal washer	4

	Dénomination anglaise
30	m6*52 bolt	4
31	ø6.5*ø13*t1.5 flat washer	4
32	ø6 spring washer	4
33	pedal adjusting knob	4
34	pedal arm covers (left)	2
35	console cable	1
36	adaptor	1
37	rear crank cover	2
38	pedal arm covers (right)	2
39	ø5*15 screw	20
40	hand grip pulse cable	1
41	hand grip pulse	2
42	fix handlebar foam	1
43	fix handlebar	1
44	fix handlebar cover	1
45	ø4*20 screw	14
46	m6x15 idler screw	1
47	transportation wheel axle	2
48	console	1
49	m5*12 screw	4
50	handlebar cover	2
51	10x1.25 crank nut	2
52	ø6.5*ø16*t1.5 flat washer	1
53	handle axle cover	2
54	upper handlebar axle cover	4
55	hub	2
56	crank to pedal arm bracket	2
57	ø21.4*ø16*ø0.25 wavy washer	2
58	lower swing arm bushing	4
NO. N°	Dénomination anglaise Dénomination anglaiseQTY Qté
59	upper handlebar end cap	2
60	lower swing arm to pedal arm pin	2
61	cable	1
62	ø10.5*ø20*ø1.5 flywheel flat washer	2
63	ø10 flywheel nut	2
64	motor	1
65	motor cable	1
66	ø17.2*ø22*t0.3 crank wavy	2
67	crank cover	2
68	sensor fixing plate	1
69	ø17.2 crank bearing spring	2
70	sensor bracket screw	1
71	idler bearing spacer	1
72	magnet return spring	1
73	ø8*50 screw	2
74	magnetic bracket	1
75	6203z(z2) crank bushing	2
76	m6 nut	2
77	tension wheel	1
78	magnetic sensor	1
79	pulley	1
80	m5x15 screw	9
81	m5 nut	1
82	idler fixing plate	1
83	idler holder	1
84	idler fixing tube	3
85	m6*12mm screw	3
86	m6x52 magnetic brake	1
87	6001z (z2v1) idler bearing	2

Vous trouverez toutes les informations relatives à nos clauses de garantie sur la carte de garantie et de service après-vente.

Si elle fait défaut, veuillez la réclamer en téléphonant au +49(0) 2234 - 9997-100.

D:

Entsorgungshinweis

Remarque relative à l'élimination de l'appareil

Les produits Horizon Fitness sont recyclables. A la fin de sa durée d'utilisation, remettez l'appareil à un centre de collecte (déchetterie locale) qui se chargera de l'élimination et du recyclage de ses composants en bonne et due forme.

NL:

INFORMATIONS GÉNÉRALES :

TÉLÉPHONE : [phone]

E-MAIL : [e-mail]

ASSISTANCE TECHNIqUE :

TÉLÉPHONE : [phone]

E-MAIL: [e-mail]

TÉLÉCOPIE : [phone]

INTERNET : WWW.HORIZONFITNESS.DE

HORIZON

FITNESS

VELO ELLIPTIqUE

MODE D'EMPLOI
