ODEALIS CONDENS - Chaudière gaz ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière à condensation murale
Caractéristiques techniques principales	Chaudière à gaz, technologie de condensation, rendement énergétique élevé
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 400 mm, Hauteur : 700 mm, Profondeur : 300 mm
Poids	Environ 40 kg
Compatibilités	Compatible avec les systèmes de chauffage central et les installations de production d'eau chaude
Tension	230 V
Puissance	De 24 à 30 kW selon le modèle
Fonctions principales	Chauffage, production d'eau chaude sanitaire, régulation de température
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage du brûleur et du circuit de condensation
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée par la conception modulaire
Sécurité	Système de sécurité intégré, protection contre la surchauffe et les fuites de gaz
Informations générales	Garantie de 2 ans, certification conforme aux normes européennes en vigueur

FOIRE AUX QUESTIONS - ODEALIS CONDENS ELM LEBLANC

Que faire si ma chaudière ELM LEBLANC ODEALIS ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et assurez-vous que le disjoncteur est en position ON. Si la chaudière ne s'allume toujours pas, consultez le manuel d'utilisation pour les codes d'erreur.

Comment réinitialiser ma chaudière ELM LEBLANC ODEALIS ?

Pour réinitialiser votre chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle. Si le problème persiste, contactez un professionnel.

Pourquoi ma chaudière ELM LEBLANC ODEALIS fait-elle du bruit ?

Des bruits inhabituels peuvent être causés par des bulles d'air dans le système ou un problème de pression. Vérifiez la pression de l'eau et purgez les radiateurs si nécessaire.

Comment vérifier la pression de ma chaudière ELM LEBLANC ODEALIS ?

La pression de votre chaudière devrait être entre 1 et 1,5 bar. Vérifiez le manomètre sur le panneau de contrôle. Si la pression est trop basse, ajoutez de l'eau dans le système.

Que faire si le chauffage ne fonctionne pas correctement ?

Vérifiez les thermostats et assurez-vous qu'ils sont réglés correctement. Purgez également les radiateurs pour éliminer l'air et vérifiez la pression de la chaudière.

Quand dois-je faire entretenir ma chaudière ELM LEBLANC ODEALIS ?

Il est recommandé de faire entretenir votre chaudière chaque année par un professionnel pour assurer son bon fonctionnement et sa sécurité.

Comment détecter une fuite de gaz sur ma chaudière ?

Si vous sentez une odeur de gaz, ouvrez les fenêtres, évacuez les lieux et contactez immédiatement un professionnel. Ne tentez pas de réparer la fuite vous-même.

Que faire si l’affichage de ma chaudière ELM LEBLANC ODEALIS indique un code d’erreur ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur et suivez les instructions fournies. Si vous ne pouvez pas résoudre le problème, contactez un technicien.

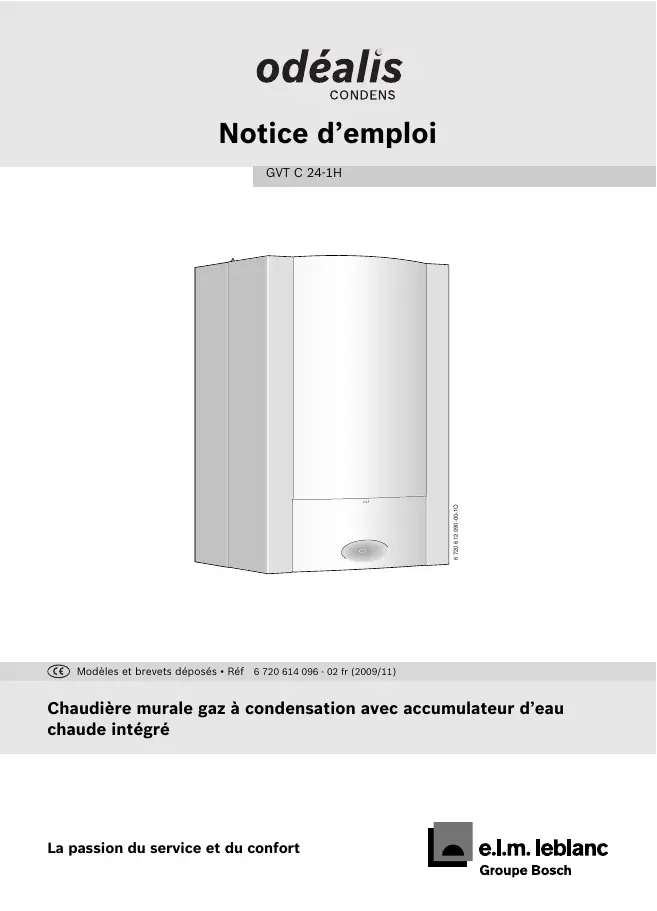

MODE D'EMPLOI ODEALIS CONDENS ELM LEBLANC

Modèle et brevets déposés · Réf. 6720614096-02 fr (2009/11)

Chaudière murale gaz à condensation avec accumulateur d'eau chaude intégré

1 Explication des symboles et mesures de sécurité

1. 1.2 Mesures de sécurité

Utilisation

5.1 Allumer/éteindre l'appareil 15 5.2 Mise en marche du chauffage 16 5.3 Régulation du chauffage (en option) 18 5.4 Régler la température d'eau chaude sanitaire 19 5.5 Mode été (pas de chauffage, eau chaude sanitaire uniquement) 21 5.6 Protection contre le gel 22 5.7 Verrouillage des touches 23 5.8 Anomalies 24 5.9 Désinfection thermique 25 5.10 Messages indiqués sur l'afficheur 27

Avertissements

Dans le texte, les avertissements sont indiqués et encadrés par un sur fond grisé.

Pour les risques liés au courant électrique, le point d'exclamation dans le est remplacé par un symbole d'éclair.

Les mots de signalement au début d'un avertissement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour les éviter ne sont pas respectées.

• AVERTISSEMENT signale le risque de dégâts matériels.
• PRUDENCE légers à moyens.
• AVERTISSEMENT graves. DANGER signale le risque d'accidents mortels.

Informations importantes

Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont encadrées par des lignes dans la partie inférieure et supérieure du texte.

Autres symboles

Tab. 1

Symbole	Signification
►	Etape à suivre
→	Renvoi à d'autres passages dans le document ou dans d'autres documents
•	Énumération/Enregistrement dans la liste
-	Énumération/Enregistrement dans la liste (2e niveau)

Si l'on perçoit une odeur de gaz :

Fermer le robinet de gaz (→ page 8). Ouvrir les fenêtres. Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles. Éteindre toute flamme à proximité. Téléphoner immédiatement, de l'extérieur, à la Compagnie de gaz et à un installateur ou un service après-vente agréé.

Si l'on perçoit une odeur de gaz brûlés

• Mettre l'appareil hors service (→ page 16). Ouvrir les fenêtres et les portes. Informer immédiatement e agréé e. l. m. leblanc.

L'installation ainsi que les modifications éventuellement apportées à l'appareil doivent être exclusivement confiées à un install e agréé E.L.M. Leblanc. Toute intervention sur un organe scellé est interdite. Les gaines, conduits et dispositifs d'évacuation des gaz brûlés ne doivent pas être modifiés. En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil) : Ne pas fermer ni réduire les orifices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion.

Risque de brûlure !

Surveiller impérativement le fonctionnement à des températures supérieures à 60 °C.

N'effectuer la désinfection thermique qu'en dehors des périodes normales d'utilisation (→ page 25).

Maintenance

Recommandation pour nos clients : Nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou service après-vente agréé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance. Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation. N'utiliser que des pièces de rechange d'origine !

Matières explosives et facilement inflammables

Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l'appareil.

Air de combustion/air ambiant

L'air de combustion/air ambiant doit être exempt de substances agressives (comme par exemple les hydrocarbures halogénés qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion.

Ouverture de la porte

Fig. 1

3 Vue d'ensemble des éléments de commande

Fig. 2

1 Sélecteur de température de départ chauffage 2 Touche ramonage pour le professionnel (voir notice d'installation) 3 Touche de service pour le professionnel (voir notice d'installation) 4 Voyant de contrôle du fonctionnement du brûleur 5 Interrupteur principal 6 Logement pour un régulateur à sonde extérieure (accessoire) 7 Afficheur 8 Manomètre 9 Touche Reset 10 Touche Eco 11 Verrouillage des touches 12 Sélecteur de température eau chaude sanitaire 13 Robinet de remplissage 14 Tuyaux de vidange des soupapes de sécurité 15 Siphon à entonnoir (accessoire) 16 Robinet de retour de chauffage 17 Robinet d'eau froide 18 Robinet de gaz (fermé) 19 Témoin de fonctionnement 20 Robinet de départ de chauffage

Les touches (2) et (3) sont réservées exclusivement à l'usage d'un installateur ou d'un service après-vente agréé E.L.M. Leblanc.

Ouvrir le robinet de gaz

Tournez la manette dans le sens inverse des aiguilles d'une montre.

Si la manette est dans le sens d'écoulement, le robinet est ouvert.

Fig. 3

Ouvrir les robinets

Tourner la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement.

Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

Fig. 4

Contrôler la pression de l'eau du circuit de chauffage

La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bar.

Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installateur.

Fig. 5

Rajouter de l'eau de chauffage

AVERTISSEMENT : L'appareil peut être endommagé.

Ne rajoutez de l'eau de chauffage que lorsque l'appareil est froid.

La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).

Ouvrir le robinet de remplissage et remplir l'installation de chauffage. Refermer le robinet de remplissage.

Fig. 6

5 Utilisation

Cette notice d'utilisation ne concerne que la chaudière.

Selon le régulateur utilisé, certaines fonctions divergent au niveau de leur utilisation.

Les possibilités suivantes de régulation de chauffage peuvent être utilisées :

• installé sur l'appareil, → page 8, pos. 6. Davantage d'éléments de commande seront alors disponibles sur l'appareil.
• monté en dehors de l'appareil. Thermostat d'ambiance
• ainsi que ces régulateurs ou thermostats combinés avec une commande à distance.

Veuillez donc tenir compte de la notice d'utilisation du régulateur utilisé.

Allumer

• Appuyer sur l'interrupteur principal pour mettre l'appareil sous tension.

Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.

Fig. 7

Si l'afficheur indique - en alternance avec la température de départ chauffage, le programme de remplissage du siphon est en fonctionnement.

L garantit le bon remplissage du siphon de condensats après l'installation de l'appareil et après des périodes d'arrêt prolongées. L'appareil est maintenu en conséquence à une faible puissance calorifique pendant 15 minutes.

Arrêt

• Appuyer sur l'interrupteur principal pour mettre l'appareil hors tension. Le témoin de fonctionnement s'éteint. Si l'appareil doit être mis hors service pour une longue période, prévoir une protection anti-gel (→ chapitre 5.6).

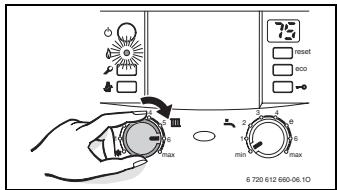

5.2 Mise en marche du chauffage

La température de départ de l'eau de chauffage peut être réglée entre environ 20 °C et 90 °C.

Pour les planchers chauffants, faire attention aux températures maximales de départ admissibles.

Tourner le sélecteur de température [Ⅲ] afin d'adapter la température de l'eau de chauffage à l'installation :

• Planchers chauffants : par exemple position « 1 » (env. 20°C)
• Chauffage basse température: position « 3 » (env. 42°C )
• Circuit de chauffage traditionnel : position « 6 » (env. 75 °C)
• Chauffage par convecteurs : position « max » (env. 90 °C)

Fig. 8

Lorsque le brûleur est en marche, le témoin vert est allumé.

Tab. 2

Position	Température de départ
1	env. 20 °C
2	env. 31 °C
3	env. 42 °C
4	env. 53 °C
5	env. 64 °C
6	env. 75 °C
max	env. 90 °C

5.3 Régulation du chauffage (en option)

Veuillez tenir compte de la notice d'utilisation du régulateur de chauffage utilisé. Vous y trouverez :

comment régler le mode de fonctionnement et la courbe de chauffage sur les régulateurs à sonde extérieure, comment régler la température ambiante,

Comment chauffer de manière économique et réduire la consommation d'énergie.

Fig. 9

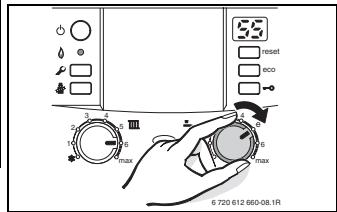

5.4 Régler la température d'eau chaude sanitaire

Tourner le sélecteur afin de régler la température de l'eau chaude sanitaire.

La température réglée clignote sur l'afficheur pendant 30 secondes.

Fig. 10

Avertissement : risques de brûlure !

En fonctionnement normal, ne pas régler une température supérieure à 60°C. Ne sélectionner des températures supérieures (jusqu'à 70°C) qu'afin d'effectuer des désinfections thermiques (→ page 25).

Tab. 3

Position du sélecteur	Température d'eau chaude sanitaire
min	env. 15 °C (protection antigel)
e	env. 50 °C
max	env. 70 °C

Pour éviter une formation de calcaire importante en cas de dureté de l'eau supérieure à 27 °f (TH), nous conseillons de ne pas régler la température de l'eau chaude sanitaire au-delà de 55 °C.

Touche éco

En appuyant sur la touche eco, on peut choisir entre le mode confort et le mode économique.

Mode comfort, la touche eco est éteinte (réglage de base)

Pour mettre en mode comfort,

Appuyer sur la touche ECO jusqu'à ce qu'elle s'éteigne.

En mode confort, l'accumulateur d'eau chaude est maintenu en permanence à la température réglée, ce qui permet de garantir un confort optimal en eau chaude sanitaire.

Mode économique, la touche eco est allumée.

Pour mettre en mode économique,

Appuyer sur la touche ECO jusqu'à ce qu'elle s'allume.

En mode économique, n'est réchauffé que lorsqu'une grande quantité d'eau chaude sanitaire est prélevée.

Un réchauffement moins fréquent de génère des économies d'énergie.

5.5 Mode été (pas de chauffage, eau chaude sanitaire uniquement)

Noter la position du sélecteur de température de départ chauffage. Tourner le sélecteur de température de départ chauffage entièrement vers la gauche (position été).

Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique de la régulation, du thermostat et de l'horloge de programmation n'est pas coupée.

Fig. 11

Consulter aussi les instructions d'utilisation du régulateur ou du thermostat.

5.6 Protection contre le gel

Pour le circuit de chauffage :

Laisser l'appareil sous tension, ne pas couper le gaz et mettre le sélecteur au moins en position 1.

Fig. 12

Mélanger du produit antigel à l'eau de chauffage lorsque l'appareil est froid. Voir la notice d'installation et vidanger le circuit d'eau chaude sanitaire.

Consulter aussi les instructions d'utilisation du régulateur ou du thermostat.

5.7 Verrouillage des touches

L agit sur les sélecteurs de la température de départ chauffage et de température d'eau chaude sanitaire, ainsi que sur toutes les touches, sauf l'interrupteur principal et la touche de ramonage.

Enclencher l :

Appuyer sur la touche jusqu'à ce que l'afficheur indique L.

Fig. 13

Désactiver le verrouillage des touches :

Appuyer sur la touche jusqu'à ce que l'afficheur indique la température de départ chauffage.

5.8 Anomalies

Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.

Si un défaut survient pendant le fonctionnement de l'installation, un signal d'avertissement retentit et le témoin de fonctionnement clignote.

Ce signal d'avertissement est coupé en appuyant sur n'importe quelle touche.

L'afficheur indique un code d'erreur et la touche reset peut clignoter.

Si la touche reset clignote :

Appuyer sur la touche reset et maintenir jusqu'à ce que l'afficheur indique --

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

Si la touche reset ne clignote pas :

Éteindre l'appareil et le rallumer (→ page 16).

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

S'il n'est pas possible de remédier à la perturbation :

Contacter un installateur ou un service après-vente agréé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 31).

Vous trouverez un aperçu des messages pouvant apparaître sur l'afficheur en page 27.

5.9 Désinfection thermique

Sur certains régulateurs de chauffage, l peut être programmée à heures fixes (voir notice d'utilisation du régulateur de chauffage).

L englobe l'ensemble du système d'eau chaude sanitaire, y compris tous les points d'usage.

AVERTISSEMENT : Risque de brûlure !

L'eau chaude peut occasionner des brûlures graves.

N'effectuez la désinfection thermique qu'en dehors des périodes normales d'utilisation.

Fermer les points d'utilisation d'eau chaude sanitaire. Avertir les habitants du risque de brûlure. - Appuyer simultanément sur la touche et sur la touche de verrouillage et les maintenir enfoncées jusqu'à ce que l'afficheur indique.

Fig. 14

Attendre que la température maximale de l'eau chaude sanitaire soit atteinte. Ouvrir l'un après l'autre, du plus proche au plus lointain, les points d'usage d'eau chaude sanitaire de sorte que de l'eau à 70°C ait coulé par chacun de ces points pendant plus de 3 minutes.

L s'achève après 35 minutes durant lesquelles l'eau est maintenue à une température de 75°C.

Si l doit être interrompue :

Éteindre l'appareil et le rallumer (→ page 16). L'appareil se remet en service et l'afficheur indique à nouveau la température de départ de chauffage.

AVERTISSEMENT : Risque de brûlure !

L'eau chaude peut occasionner des brûlures graves.

Une fois la désinfection thermique terminée, le contenu de l'accumulateur d'eau chaude ne se refroidit que peu à peu par perte thermique jusqu'à ce qu'il atteigne la température d'eau chaude réglée. C'est pourquoi la température de l'eau chaude peut, pour une courte durée, être supérieure à la température réglée.

5.10 Messages indiqués sur l'afficheur (Tab. 4)

Afficheur	Description
IN	Maintenance de l'appareil nécessaire
III	Circulateur chauffage bloqué (pour circulateur à vitesse variable seulement)
LO	Verrouillage des touches actif
H	Programme de replissage du siphon actif
O	Fonction de purge du circuit chauffage active
J	Élévation de la température du départ chauffage trop rapipe(surveillance des gradients). Le mode chauffage est interrompu pendant deux minutes.
K	Fonction de séchage active. Si le séchage du plancher chauffant est activé sur le régulateur à sonde extérieur, consulter la notice d'utilisation de celui-ci.
L	Confirmation du démarrage d'un cycle de désinfection thermique.

Économiser le gaz

La chaudière a été conçue pour assurer une consommation de gaz réduite, des émissions polluantes faibles et un comportement optimal. L'alimentation du brûleur en gaz est réglée suivant la température ambiante désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambiante. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pièces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence.

Entretien

Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente agréé e.l.m. leblanc et de faire effectuer un entretien de la chaudière tous les ans.

Régulation du chauffage

Le fonctionnement de la chaudière exige un thermostat d'ambiance ou un régulateur à sonde extérieure.

Robinets thermostatiques

Ouvrir complètement les robinets thermostatiques de sorte que la température ambiante souhaitée puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur le régulateur à

sonde extérieure) ou la consigne de la température ambiante (sur le thermostat), que si la température souhaitée n'est pas atteinte au bout d'un certain temps.

Chauffage par le sol

Ne pas dépasser la valeur de la température de départ recommandée par le fabricant.

Aérer les pièces

Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brièvement mais intensément (fenêtres grandes ouvertes).

Fermer les robinets thermostatiques durant l'aération.

Eau chaude sanitaire

Choisir la température de l'eau chaude sanitaire aussi BASSE que possible. Un réglage sur une température BASSE permet une économie d'énergie importante. De plus, les températures élevées de l'eau chaude entraînent un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par exemple, des temps de chauffe prolongés ou un débit d'eau réduit).

Bouclage sanitaire

Dans le cas d'une installation avec bouclage sanitaire, régler le programme horaire du régulateur en fonction des besoins individuels (par exemple : le matin, à midi, le soir).

Consulter la notice d'utilisation du régulateur.

Nettoyage de l'habillage

Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.

Conservation de cette notice d'emploi

Après avoir lu cette notice d'emploi, vous pouvez replier la page du résumé du mode d'emploi ( chapitre 8) vers l'extérieur et conserver la notice d'emploi dans la porte de l'appareil. Vous pourrez ainsi voir le résumé en ouvrant la porte.

Fig. 15 6720612689-06.10

Caractéristiques techniques de l'appareil

Si vous avez besoin du service après-vente, il est préférable de donner des renseignements précis sur votre appareil. Vous les trouverez sur la plaque signalétique ou sur l'autocollant indiquant le type de l'appareil sur le tableau Heatronic.

Modèle de l'appareil (par ex. GVT C 24-1 HN)

Date de fabrication (FD...)

Date de mise en service :

Nom de l'installateur :

8 Résumé du mode d'emploi

Allumer. Mise en marche du chauffage. Température d'eau chaude sanitaire.

Régulation du chauffage

Positionner le thermostat d'ambiance sur la température, ou régler le régulateur à sonde extérieure sur la courbe de chauffage correspondante et sélectionner le mode de fonctionnement.

Verrouillage des touches

Touche eco allumée - mode économique.

Touche eco éteinte - mode confort.

Protection contre le gel

Notes

www.elmleblanc.fr

Informations consommateurs

Notre nouvelle chaudière est accompagnée des documents suivants :

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie à retourner, dûment remplie par vos soins, à E. L. M. Leblanc.

Votre appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d'entretien. Pour connaître les adresses de notre réseau après-vente, contactez-nous au numéro ci-dessus.

Nous vous indiquerons les coordonnées des services après-vente agréés les plus proches de votre domicile.
