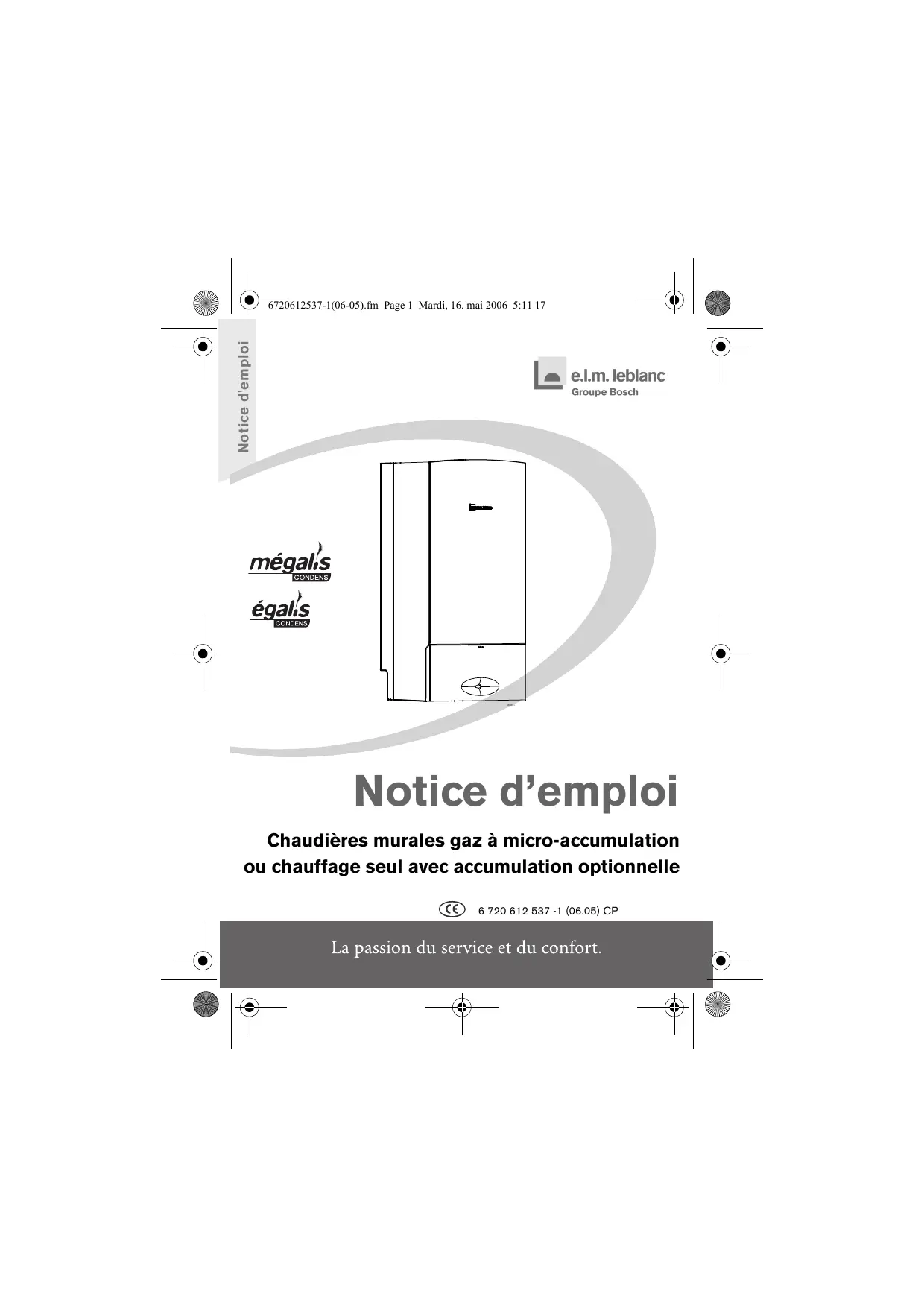

MODE D'EMPLOI MEGALIS CONDENS ELM LEBLANC

Chaudières murales gaz à micro-accumulation ou chauffage seul avec accumulation optionnelle

6720612537-1(06.05)CP

La passion du service et du comport.

6720612537-1(06-05).fm Page 2 Mardi, 16. mai 2006 5:11 17

Table des matieres

Mesures de sécurité		3
Explication des symboles		4
1	Aperçu des fonctions	5
2	Mise en service	7
2.1	Avant la mise en marche	7
2.2	Allumer / éteindre l'appareil	9
2.3	Mettre en marche le chauffage	10
2.4	Régulation du chauffage (en option)	11
2.5	Régler la température d'eau chaude sanitaire (sauf EGALIS)	11
2.6	Régler la température d'eau chaude sanitaire (EGALIS avec gallon)	16
2.7	Position été (eau chaude sanitaire uniquement)	16
2.8	Protection contre le gel	17
2.9	Perturbation	17
3	Consignes pour économiser l'énergie	18
4	Généralités	20
4.1	Nettoyage de l'habillage	20
4.2	Entretien	20
4.3	Changement de gaz	20

Mesures de sécurité

Mesures de sécurité

Si I'on percoit une odeur de gaz :

Ne pas actionner les commutateurs électriques ou tout autre object pouvant provoquer des étincelles.
Fermer le robinet gaz (voir page 5).
Ouvrir les fenêtres et les portes.
Eteindre toute flamme à proximité.
- Téléphoner immédiatement, de l'extérieur, à la Compagnie de gaz et à votre installerateur ou service après-vente agrée e.l.m. leblanc.

Si l'on perçoit une odeur de gaz brûlés :

• Metre l'appareil hors service (voir page 11).
  Ouvr les fenêtres et les portes.
  Informer immédiatement votre installerateur ou un service après-venture/agrée e.l.m. leblanc.

L'installation ainsi que les modifications eventuellement apportées à l'appareil doivent être exclusivement confiées à votre installateur ou un service après-vente/agree e.l.m. leblanc.
Toute intervention sur un organe scelle est interdite.
- Les orifices de ventilation pratiqués dans les portes, fenêtres et parois ne doivent pas être obturés ou réduits.
- Les gains, conduits et dispositifs d'évacuation des gaz brûlés ne doivent pas été modifiés.
En cas de pose ultérieure de fenêtes étanches, voirlez à assurer l'alimentation en air de combustion.

Maintenance

Nous recommendons vivement de conclude un contrat d'entretien avec notre installerateur ou un service après-vente agreé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance.

6720612537

3

6720612537-1(06-05).fm Page 4 Mardi, 16. mai 2006 5:11 17

Mesures de sécurité

Conformément à la règlementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pieces de rechange d'origine!

Matières explosives et facilement inflammables

• Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximé immédiate de l'appareil.

Air de combustion / air ambient

L'air de combustion / air ambient doit être exempt de substances agressives ( comme par exemple les hydrocarbures halogenés qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter la formation de corrosion.

Explication des symboles

Les indications relatives à la sécurité sont écrites sur un fond grisé et précédées d'un triangle de pré-signalisation.

Les mots suivants indiquent le degré du danger encouru si les indications pour éviter ce risque ne sont pas suivies.

• Prudence: risque de légers dommages matériels.
• Avertissement : risque de légers dommages corporels ou de gros dommages matériels.

Dans le texte, les instructions sont précédées du symbole ci-contre. Elle sont déliminées par des lignes horizontales.

La mise en application de ces instructions ne risque pas d'endommager l'appareil ou demettre en périt l'utilisateur.

6720612537

Aperçu des fonctions

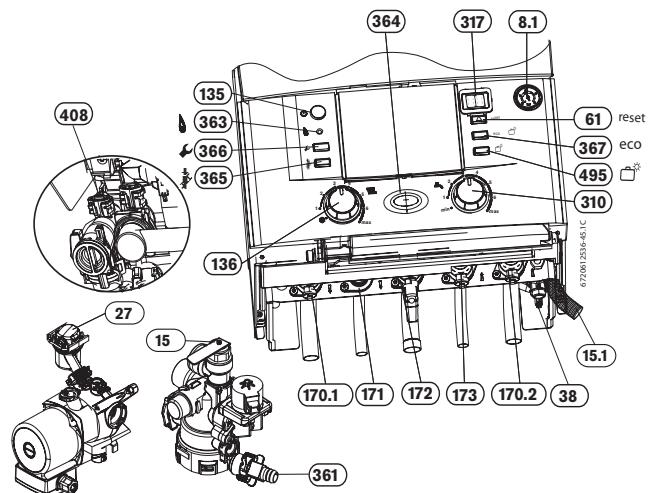

1 Aperçu des fonctions

8.1 Manometre

Robinet gaz (ouvert)

15 Soupape de sécurité chiffage 3 bar

173 Robinet entree eau froide sanitaire (sauf EGALIS)

15.1 Tube de vidange chauffage

310 Séclecteur de température eau chaude sanitaire

27 Purgeur automatique

317 Afficheur

38 Robinet de replissage/disconnecteur (sauf EGALIS)

361 Robinet de vidange

61 Indicateur de perturbation et touche de déverrouillage (ROUGE)

363 Voyant de presence de flamme (VERT)

135 Bouton marche/arret

364 Voyant Marche/Arrêt ou de défaut (BLEU)

136 Sélecteur de température de départchauffage

365 Touche de ramoneur (ORANGE)

170.1 Vanne d'isolement pour departchauffage

366 Touche de service

170.2 Vanne d'isolement pour retard chauffage

367 Touche ECO

171 Raccord sortie eau chaude sanitaire (sauf EGALIS)

408 Soupape de sécurité sanité (10 bar)

495 Touche de vacances (Vert) (fonction hors gel)

e en service

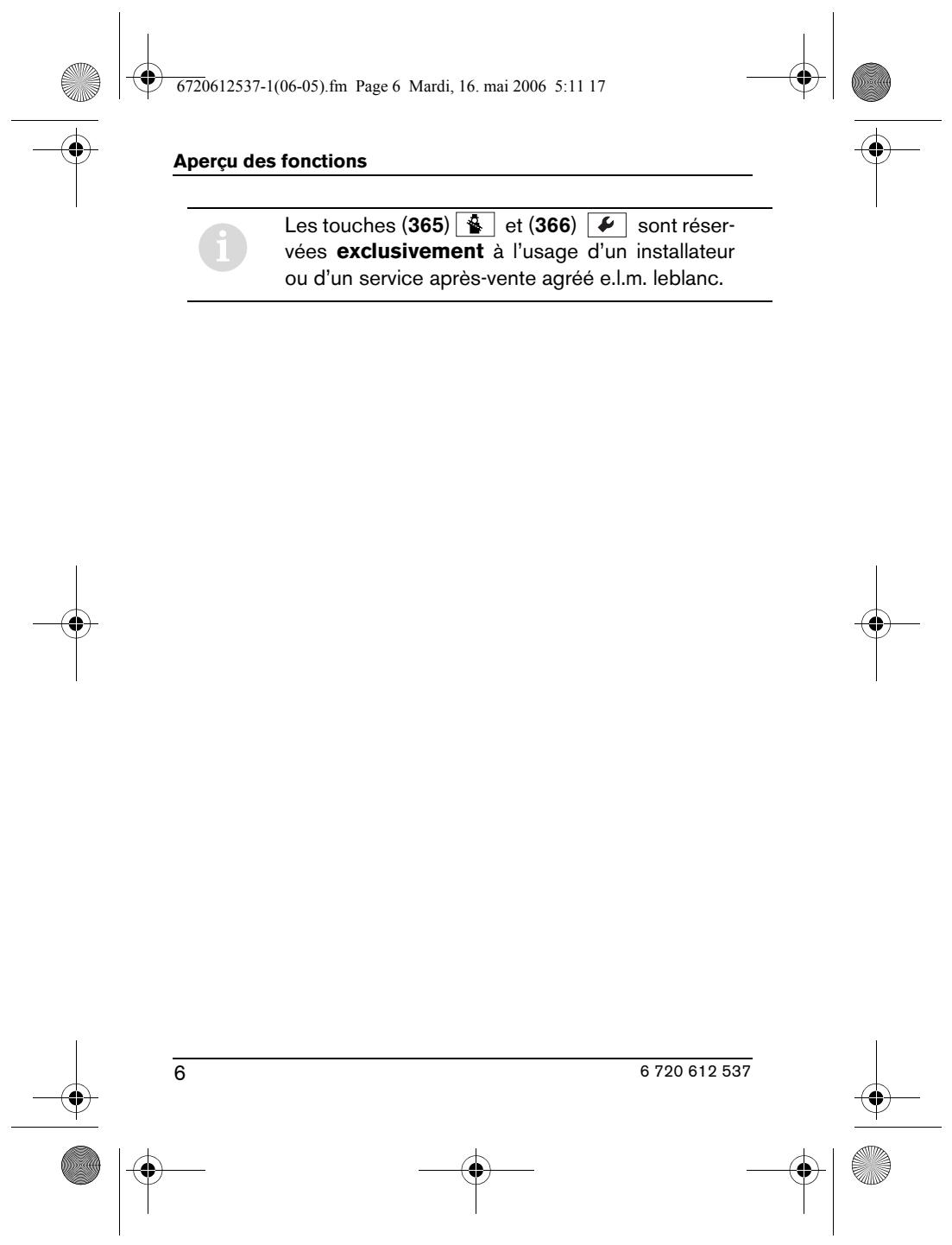

2 Mise en service

2.1 Avant la mise en marche

Robinet gaz (172)

Ouvrir le robinet gaz en le tournant dans le sens inverse des aiguilles d'une montre.

Vannes d'isolement depuis (170.1) et retard (170.2)chauffage

Ouvrir les vannes d'isolements en tournant la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement (voir petit encadré).

Si l'encoche est perpendiculaire au sens d'écoulement, la vanne est fermée.

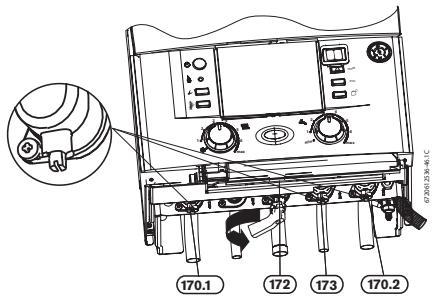

Robinet entree eau froide sanitaire (173)

Ouvrir le robinet en tournant la vis carree avec la clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement (sauf EGA-LIS).

Si l'encôche est perpendiculaire au sens d'écoulement, le robinet est fermé.

Dans le cas des EGALIS, ce robinet se trouvera sur votre installation.

6720612537

7

Mise en service

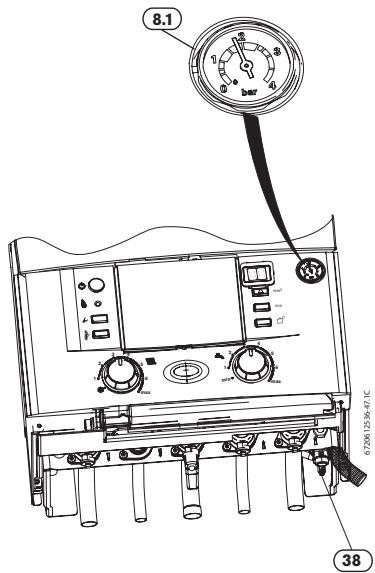

Contrôler la pression de l'eau du circuit de chauffage

L'aiguille du manomètre (8.1) doit se situer entre 1 et 2 bar.
Si l'aiguille se situe en-dessous de 1 bar (dans installation froide), ajouter de l'eau jusqu'à ce que l'aiguille se positionne entre 1 et 2 bar à l'aide du robinet de replissage (38) (sauf EGALIS). Dans le cas des EGLAS, utiliser le robinet de l'installation.

Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par toute spécialiste.
Avec une température de l'eau du circuit de chauffage plus élevé, il ne faut pas dépasser une pression max. de 3 bar (la soupape de sécurité (15) s'ouvre à cette valeur de pression).

6720612537

6720612537-1(06-05).fm Page 9 Mardi, 16. mai 2006 5:11 17

Mise en service

2.2 Allumer / éteindre l'appareil

Allumer

• Appuyer sur bouton marche/arrêt (135) pour allumé l'appareil.

Levoyant(364)bleusallume.

L'appareil s'initialise et effectue pendant environ 10 secondes une verification des différentes fonctions. Lorsque le test progressive, l'afficheur indique pendant environ 2 secondes , les touches et s'allument en orange et la touche reset en rouge. Le test termine, l'afficheur indique la température depuis instantanée de l'eau de chauffage.

Maintenant l'appareil est pret à fonctionner.

Dans les cas suivants, un programme assure le replissage du siphon de l'appareil:

• à la mise sous tension de l'appareil
• le brûleur n'à pas fonctionné pendant 48 heures
  passage du mode ete en mode hiver

L'appareil fonctionne pendant 15 minutes environ à la puissance minimale.

L'afficheur du tableau indique alternatively et la températe de départ chauffage.

Eteindre

Appuyer sur bouton marche/arrêt (135) pour éteindre l'appareil.

Levoyant(364)bleuseteint.

Le thermostat (TR200) continue à fonctionner sur sa réserve de marche.

6720612537

9

6720612537-1(06-05).fm Page 10 Mardi, 16. mai 2006 5:11 17

Mise en service

2.3 Mettre en marche le chauffage

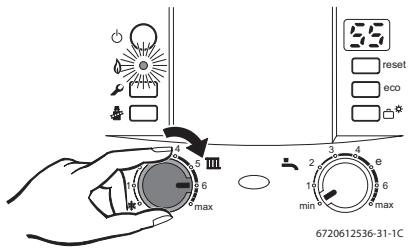

• Tourner le sélecteur température III, afin d'adapter la température de départ de l'eau de chauffage au type d'installation.

Lorsque le brûleur est en service, le voyant de contrôle de flamme vert (363) s'allume.

10

6720612537

6720612537-1(06-05).fm Page 11 Mardi, 16. mai 2006 5:11 17

Mise en service

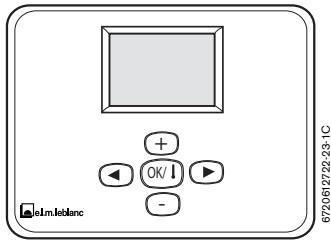

2.4 Régulation du chauffage (en option)

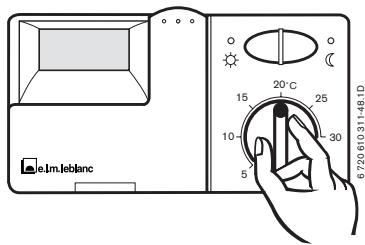

Positionnez le thermostat asservi à la température ambiente (TR200) sur la température choisisie.

Reglez le thermostat asservi à la température ambiente (TRL...) sur les températures souhaitées.

2.5 Régler la température d'eau chaude sanitaire (sauf EGALIS)

Température de l'eau chaude

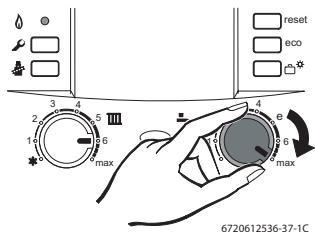

• Régler la température d'eau chaude grâce au sélecteur de la chaudière (voir le tableau ci-dessous).

El n'est pas indiquée sur l'afficheur.

6720612537-1(06-05).fm Page 12 Mardi, 16. mai 2006 5:11 17

Mise en service

Position du sélecteur	Température de l'eau
Position 1	env. 35 °C
Position 6	env. 55 °C
Position max	env. 60 °C

Touche ECO

En appuyant sur la touche [ECO], et en la maintainant enforcée jusqu'à ce qu'elle s'allume, il est possible de désirir entre le mode comport et le mode ECO.

Mode comport - la touche n'est pas allumée (réglage d'origine)

Dans l'appareil, l'eau chaude est constamment maintainue à la tempéra-ture programmée. En faisant de l'eau chaude, le délambda d'attente est donc très court. L'appareil s'enclenché par conséquent même lorsque de l'eau chaude n'est pas soutirée.

12

6720612537

Mise en service

Mode ECO - la touche est allumée

La conservation permanente de la chaleur de l'échangeur sanitaire est désactivée. La priorité sanitaire reste activée.

Avec message de demande:

en ouvrant le robinet d'eau chaude brievement puis en le refermant (message de besoin), l'eau sanitaire est rechauffee à la température programmée au sélecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immidiatement. Ceci permet une économie optimale d'eau et de gaz.

• Sans message de demande:

le rechauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtaining l'eau chaude est plus long.

2.6 Régler la température d'eau chaude sanitaire (EGALIS avec ballon)

Attention: risque de brûlures!

• En fonctionnement normal ne pas régler à plus de 60^ .
• Ne régler l'appareil que temporairement jusqu'à 70^ C pour effectuer une désinfection thermique (anti-légionnelles).

Ballon avec CTN

• Régler la température d'eau chaude grâce au sélecteur de la chaudière (voir le tableau ci-dessous).

El n'est pas indiquée sur l'afficheur.

6720612537

13

6720612537-1(06-05).fm Page 14 Mardi, 16. mai 2006 5:11 17

Mise en service

Tab. 1

Position du sélecteur	Température de l'eau
Position min.	env. 10 °C (hors gel)
Position 1	env. 40 °C
Position 6	env. 60 °C
Position max.	env. 70 °C

Ballon avec thermostat

Si le ballon a son propre thermostat, le sélecteur de la chaudière est sans effet (pas de hors-gel).
Regler la températe d'eau chaude au thermostat du gallon.

Touche ECO

En appuyant sur la touche ECO, et en la maintainant enfoncée jusqu'à ce qu'elle s'allume, il est possible de désir entre le mode comport et le mode ECO.

14

6720612537

6720612537-1(06-05).fm Page 15 Mardi, 16. mai 2006 5:11 17

Mise en service

Mode comport - la touche n'est pas allumée (réglage d'origine)

Priorité sanitaire permanente. Le gallon est réchauffé jusqu'à atteindre la température souhaitée. L'appareil ne passse en mode chauffage qu'après.

Mode ECO - la touche est allumée

En mode ECO, l'appareil alterne toutes les 12 minutes entre fonctionnement rechauffageallon et fonctionnement chauffage.

6720612537

15

6720612537-1(06-05).fm Page 16 Mardi, 16. mai 2006 5:11 17

Mise en service

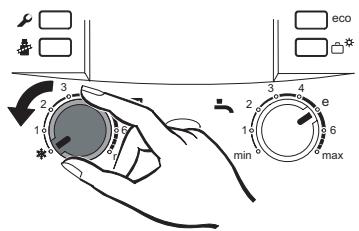

2.7 Position été (eau chaude sanitaire uniquement)

Pour les thermostats asservis à la température extérieure

Ne pas regler le selecteur III de la chaudiere.

Le thermostat désit automatiquement, en fonction de la température extérieure, le mode de fonctionnement « étè ».

Pour les thermostats asservis à la température ambiente

Tourner le sélecteur III de la chaudière tout à gauche.

Le chauffage est coupé, seule l'alimentation en eau chaude est active.

L'alimentation électric du thermostat n'est pas coupée.

2.8 Protection contre le gel

Laisser le chauffage allumé (ne pas couper le courant ou le gaz).

ou

Pour améliorer la durée de vie de l'ensemble de l'installation de chauffage, il est conseilé d'ajouter un produit de traitement de désembavage de l'eau de chauffage qui soit compatible tous métaux et matérielles de synthèse ou naturel, à PH neutre autour de 7, et/agree par le Conseil Supérieure de l'Hygiène Public de France (CSHPF). Le dosage doit être conforme aux indications du fabricant du produit.

16

6720612537

Mise en service

2.9 Perturbation

En cours de service, des perturbations peuvent survenir en raison, par exemple, d'un encrassement du brûleur, d'une chute de pression dans la conduite d'alimentation en gaz, etc.

La touche (61) reset s'allume et levoyant bleu (364) clignote, l'afficheur indique I'erreur E 9, E R F 7, F R ou Fd,

Appuyer sur la touche (61) reset et la maintainir appuyee jusqu'à l' apparition de - sur l'afficheur et de l'allumage de toutes les touches.

Après la phase d'initialisation (voir paragraphe 2.2), l'appareil se met en service et l'afficheur indique à nouveau la température instantanée de l'eau de chauffage.

Dans le cas où l'afficheur indique une erreur différente,

Eteindre puis rallumer l'appareil.

Après la phase d'initialisation (voir paragraphe 2.2), l'appareil se met en service et l'afficheur indique à nouveau la température instantanée de l'eau de chauffage.

Si I'afficheur indique I'erreur F0,
Essayer les deux procedures.
S'il n'est pas possible de remedier à la perturbation :
Contacter votre installer ou un service après-vente agreé e.l.m. leblanc.

6720612537

17

6720612537-1(06-05).fm Page 18 Mardi, 16. mai 2006 5:11 17

Consignes pour economiser l'énergie

3 Consignes pour economiser l'énergie

Economiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est régée suivant la température ambiente désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on baisse la température ambiente. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les locaux de l'appartement. De ce fait, l'appareil peut travailler pendant un temps prolongé sans consommer plus de gaz qu'un apparéil qui est soumis à des cycles marche-arrêt en permanence.

Régulation du chauffage

La réglementation des installations de chauffage en vigueur exige une régulation du chauffage par l'intermédiaire d'un thermostat asservi à la température ambiente ou d'un thermostat asservi à la température extérieure en liaison avec les robinets thermostatiques des radiateurs.

Installation de chauffage équipée d'un thermostat asservi à la température ambiente TR200, TRL...

Le local où est installé le thermostat asservi à la température ambiente déterminée la température des autres locaux.

Le régulateur de température de la chaudière doit être régé sur la température de service maximale. La position 6 donne une température départ chauffage de 75^ . Il est possible de régler la température ambiente de façon individuelle dans chaque piece (à l'exception de lapiece dans laquelle est installé le thermostat) par l'intémediaire des robinets thermostatiques des radiateurs.

18

6720612537

6720612537-1(06-05).fm Page 19 Mardi, 16. mai 2006 5:11 17

Consignes pour economiser l'énergie

Baisser la température pendant la nuit

Un réduction importante de la consommation de gaz est possible si l'on baisse la température ambiente pendant la nuit ou même pendant la journee. Une baisse de température de 1K correspond à une économie d'environ 5% .

Pour plus d'informations concernant le réglage consultez les modes d'emploi des thermostats.

Eau chaude sanitaire (sauf EGALIS sans gallon)

Un réglage à basse température permet une économie d'énergie importante.

Le mode ECO avec message de demande permet une économie max-male de gaz et d'eau.

A的前提，you connaissez la manière economique de chauffer avec un apparéil à gaz e.l.m. leblanc. Si vous aviez encore des questions, adresssez-vous à votre installerateur/agréé ou écrirez-nous.

6720612537

19

Généralités

4 Généralités

4.1 Nettoyage de l'habillage

Pour nettoyer l'habillage, on peut employer les produits d'entretien habituels du commerce à l'exception de solvants et poudres ou éponges abrasives.

4.2 Entretien

Faire procédé annuellement à une vérification de votre apparéil par un installateur ou service après-vente agrée e.l.m. leblanc.
Faire effectuer annuellement le ramonage et le nettoyage du conduit d'évacuation des produits de combustion.

4.3 Changement de gaz

En cas d'adaptation à un autre gaz que celui pour lequel l'appareil est équipé, la transformation doit être impérativement exécutée par un installateur ou un service après vente agrée e.l.m. leblanc.

20

6720612537

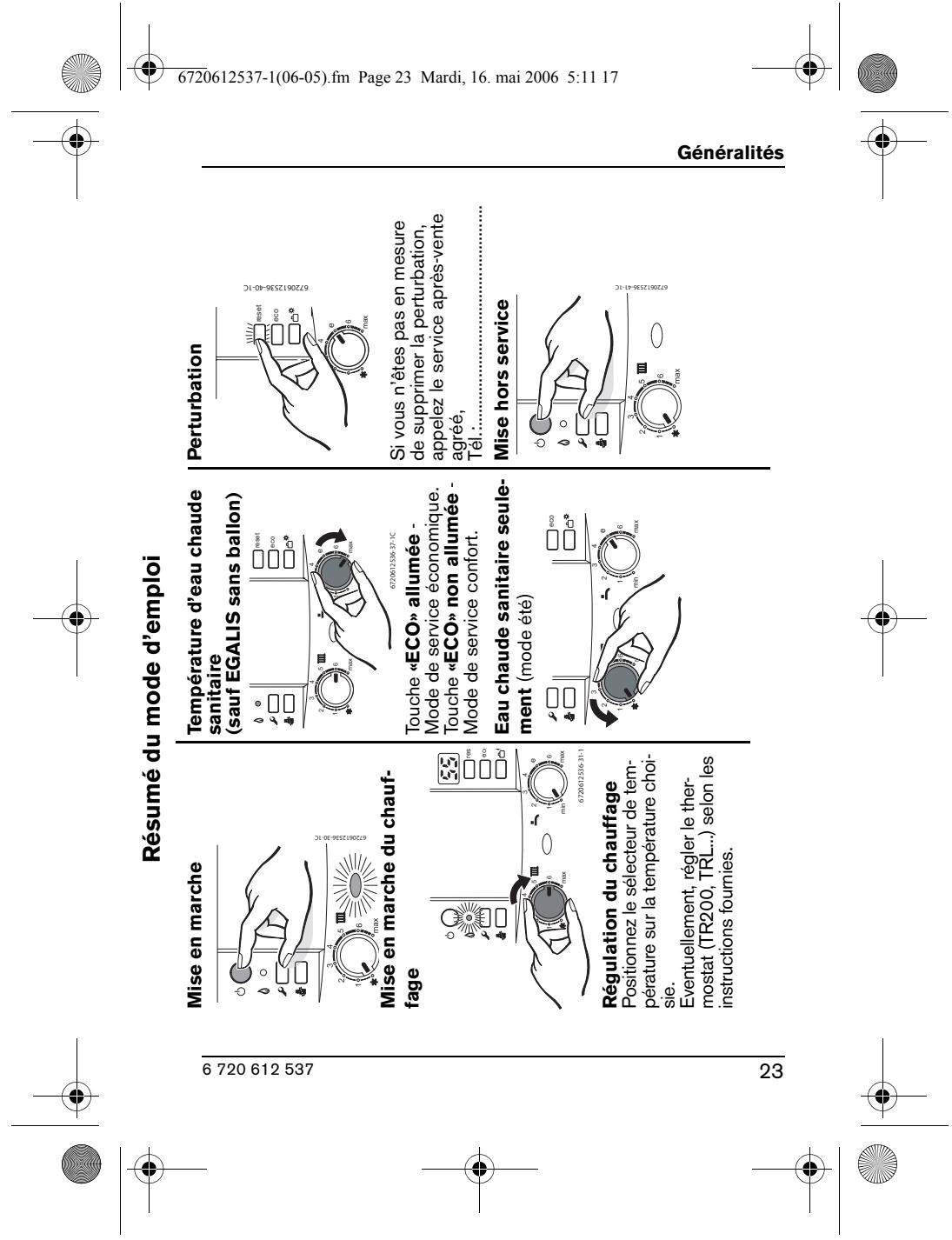

Informations "Consommateurs"

1 Voiture nouvelle chaudiere est arrivagnée d'une pochette "utilisateur".

Celle-ci contient:

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie (volet N°2) à returner, dûment remplie par vos soins à e.l.m. leblanc.

Assurez-vous que vous installateur a bien adressé à e.l.m. leblanc la carte de mise en service de l'appareil: la garantie dont vous bénéficiaz prend effet à partir de la date indiquée par l'installateur.
3 Voite apparéil vous donnera encore plus de satisfaction et conserve- vera son meilleur rendissement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrite un abonnement d'entretien.
4 Pour connaître les adresses de notre réseau d'après-vente, contactez-nous au numero Indigo indiqué ci-dessous.

Nous vous indiquerons les coordonnées des services après-vente agrés les plus proches de votre domicile.

Centre Service Consommateurs

N°Indigo 0820006000

Tarif:0.12E TTC/min

Télécopieur 01 43 11 73 50

Une équipe de spécialistes pour répondre en direct à toutes vos questions :

du lundi au vendredi de 7 h à 21 h, le samedi de 8h à 18h.

e.l.m. leblanc - siège social et usine : 124, 126 rue de Stalingrad - F-93711 Drancy Cedex

www.elmleblanc.fr

La passion du service et du comport.
