SC-DM3 - Système home cinéma PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système home cinéma DVD
Marque	Panasonic
Modèle	SC-DM3
Unité principale	SA-DM3
Enceintes avant et centrale	SB-FDM3
Enceintes surround	SB-RDM3
Subwoofer	SB-WDM3
Dimensions (L × H × P) à la verticale	135 × 298 × 390 mm
Dimensions (L × H × P) à l'horizontale	292 × 100 × 390 mm
Poids (unité principale)	6,2 kg
Poids enceinte avant/centrale	0,7 kg chacune
Poids enceinte surround	0,7 kg chacune
Poids subwoofer	3,7 kg
Alimentation	CA 230 V, 50 Hz
Consommation électrique	105 W
Consommation en veille	0,9 W
Disques compatibles	DVD vidéo, DVD-R, CD audio, CD-R/RW (CD-DA, VCD, MP3), Vidéo CD
Code de zone DVD	2
Puissance de sortie RMS totale	200 W (10% distorsion)
Puissance avant (1 kHz, 8 Ω)	20 W par canal
Puissance centrale (1 kHz, 8 Ω)	50 W
Puissance surround (1 kHz, 8 Ω)	25 W par canal
Puissance subwoofer (80 Hz, 8 Ω)	60 W
Tuner FM	87,50 – 108,00 MHz (pas de 50 kHz)
Tuner AM	522 – 1629 kHz (pas de 9 kHz)
Sorties vidéo	Composite (RCA), S-Vidéo
Entrée auxiliaire	250 mV, 10 kΩ
Accessoires fournis	Télécommande, piles, cordon d'alimentation, antenne cadre AM, antenne FM, câble vidéo, feuille de pieds, support, chiffon de nettoyage, feuille de collants pour cordon d'enceinte, adaptateur RCAJ
Installation	Verticale ou horizontale
Entretien	Chiffon fourni ; ne pas utiliser d'alcool, diluant ou benzine
Sécurité	Laser classe 1, ne pas ouvrir ; éviter l'humidité et les flammes

FOIRE AUX QUESTIONS - SC-DM3 PANASONIC

Comment installer l'appareil à la verticale ?

Fixez le support fourni à la base de l'appareil en insérant l'extrémité la plus mince à l'avant, puis vissez-le. L'affichage s'adapte automatiquement.

Que faire si l'écran affiche 'SETTING ERROR/CHANGE SETTING' ?

Cela signifie que l'appareil est installé à l'envers. Retournez-le dans la bonne position (le logo à gauche en position horizontale).

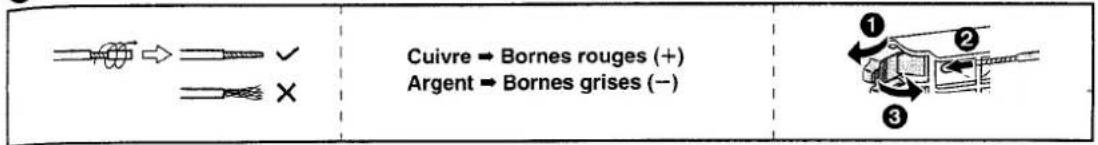

Comment connecter les enceintes ?

Utilisez les cordons fournis : les cordons courts (SB-FDM3) pour les enceintes avant et centrale, les longs (SB-RDM3) pour les surround. Respectez les polarités (+/-) et ne court-circuitez pas les fils.

Quels disques ne sont pas compatibles ?

Ce lecteur ne lit pas les DVD audio, DVD-ROM, DVD-RAM, CD-ROM, CDV, CD-G, +RW, DVD-RW, CVD, SVCD, SACD, disques DivX et CD photo.

Comment régler la minuterie d'arrêt différé ?

Appuyez plusieurs fois sur SLEEP pour choisir 30, 60, 90 ou 120 minutes. L'appareil s'éteindra automatiquement après la durée sélectionnée.

Pourquoi la télécommande ne fonctionne-t-elle pas ?

Vérifiez la polarité des piles, leur charge, et pointez vers le capteur à moins de 7 m. Si le problème persiste, éliminez les obstacles ou remplacez les piles.

Comment améliorer la réception radio AM/FM ?

Pour la FM, utilisez une antenne extérieure si la réception est faible. Pour l'AM, éloignez l'antenne cadre des autres câbles et cordons d'alimentation.

Puis-je lire des fichiers MP3 sur des CD-RW ?

Oui, mais seulement les fichiers enregistrés lors de la première session (non multisession). Les fichiers doivent avoir l'extension .mp3 ou .MP3 et être au format ISO9660 niveau 1 ou 2.

Comment nettoyer l'appareil ?

Utilisez le chiffon de nettoyage fourni. Ne jamais utiliser d'alcool, de diluant pour peinture ou de benzine. Avant de déplacer l'appareil, assurez-vous que le tiroir disque est vide.

Que faire en cas de message 'F61' sur l'afficheur ?

Vérifiez les connexions des câbles d'enceinte. Si le problème persiste, il peut s'agir d'un problème d'alimentation. Contactez un réparateur agréé.

MODE D'EMPLOI SC-DM3 PANASONIC

Système DVD home cinéma

Bedienungsanleitung

Code de zone pris en charge par ce lecteur

Des codes de zone sont attribués aux lecteurs DVD et aux DVD vidéo selon l'endroit où ils sont mis en vente.

• Le code de zone de ce lecteur est "2".
- Ce lecteur peut faire la lecture des DVD vidéo dont l'étiquette comporte l'inscription "2" ou "ALL".

Beispiel:

Esempio:

Exemple:

Avant de raccorder, faire fonctionner ou régler l'appareil, lire attentivement tout ce mode d'emploi. Conserver ce manuel.

RQT6284-1D

Cher client

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances idéales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Les opérations présentées dans ce manuel sont décrites essentiellement en utilisant la télécommande mais peuvent également être exécutées au niveau du lecteur principal si celui-ci offre les mêmes commandes.

Chaîne	SC-DM3
Unité principale	SA-DM3
Enceintes avant et centrale	SB-FDM3
Enceintes surround	SB-RDM3
Subwoofer	SB-WDM3

Accessoires fournis

Veuillez cocher et identifier les accessoires fournis.

télécommande (N2QAJB00005)

piles de télécommande

cordon d'alimentation

1 antenne-cadre intérieure AM

1 antenne FM interne

1 câble de vidéo

1 feuille de pieds (4 pieds) pour l'appareil principal

I Support pour l'appareil principal

chiffon de nettoyage pour l'appareil principal

1 feuille de collants pour cordon d'enceinte

1 Adaptateur RCAJ

Remarque

Le cordon d'alimentation fourni a été conçu exclusivement pour cet appareil. Ne pas l'utiliser avec d'autres appareils.

AVERTISSEMENT!

CET APPAREIL UTILISE UN LASER. L'UTILISATION DE COMMANDES OU DE RÉGLAGES OU L'EXÉCUTION DE PROCÉDURES AUTRES QUE CELLES SPÉCIFIÉES ICI PEUVENT PROVOQUER UNE EXPOSI- TION À DES RADIATIONS DANGEREUSES.

NE PAS OUVRIR LES COUVERCLES NI ESSAYER DE RÉPARER SOI-MÊME. CONFIER TOUT TRAVAIL D'ENTRETIEN À UN PERSONNEL QUALIFIÉ.

AVERTISSEMENT:

POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE DOMMAGES AU PRODUIT, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE, L'HUMIDITÉ, L'ÉGOUTTEMENT OU L'ÉCLABOUSSEMENT ET NE PLACEZ PAS D'OBJETS REMPLIS DE LIQUIDES TELS QUE VASES DESSUS.

AVERTISSEMENT!

- NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE.

• NE BOUCHEZ PAS LES OUVERTURES D'AÉRATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDE-AUX OU OBJETS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL.
  •JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONNEMENT.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

(Intérieur de l'appareil)

Informations relatives aux disques

■ Disques pris en charge par ce lecteur

Type de disque	Logo	Indication utilisée dans ce mode d'emploi
DVD vidéo		DVD-V
DVD-R
CD audio		CD(Incluant les CD-R/RW et les disques enregistrés en format MP3)
Vidéo CD		VCD

■ Disques incompatibles avec ce lecteur

DVD audio, DVD-ROM, DVD-RAM, CD-ROM, CDV, CD-G, +RW, DVD-RW, CVD, SVCD, SACD, disques vidéo Divx et CD photo.

■ Lecture de DVD et de Vidéo CD

Les réalisateurs de ces disques peuvent commander la manière dont ils sont lus et il est donc possible que vous ne puissiez pas commander la lecture comme décrit dans ce mode d'emploi. Lisez attentivement les instructions accompagnant le disque.

■ Systèmes vidéo

Ce lecteur peut faire la lecture des systèmes vidéo PAL et NTSC. Pour visionner en mode PAL ou NTSC, le système utilisé sur le téléviseur doit toutefois correspondre à celui utilisé sur le disque. Les disques PAL ne peuvent pas être correctement visionnés sur un téléviseur NTSC.

Le système NTSC peut être visionné correctement sur un téléviseur PAL en convertissant le signal vidéo en PAL 60 (→ page 22, Video—NTSC Disc Output).

■ Disques CD-R et CD-RW

Ce appareil peut lire des disques audio CD-R et CD-RW au format audio CD-DA (audio numérique) et Vidéo CD qui ont été finalisés* à la fin de l'enregistrement. Il est possible qu'il ne puisse pas lire certains CD-R ou CD-RW en raison des conditions d'enregistrement. La finalisation est un processus qui permet aux lecteurs CD-R/CD-RW de lire l'audio CD-R et CD-RW.

■ Disques DVD-R

Les DVD-R Panasonic enregistrés et finalisés sur un enregistreur DVD vidéo Panasonic sont lus en tant que DVD vidéo sur ce appareil.

Il se peut qu'il ne soit pas possible de faire la lecture de ces disques suivant le type de disque ou les conditions d'enregistrement.

Tables des matières

Avant l'utilisation

Accessoires fournis 2

Informations relatives aux disques.... 3

Guide des commandes.... 4

Installation facile

Étape 1 Installation.... 5

Étape 2 Emplacement.... 5

Étape 3 Enceintes.... 6

Étape 4 Téléviseur 7

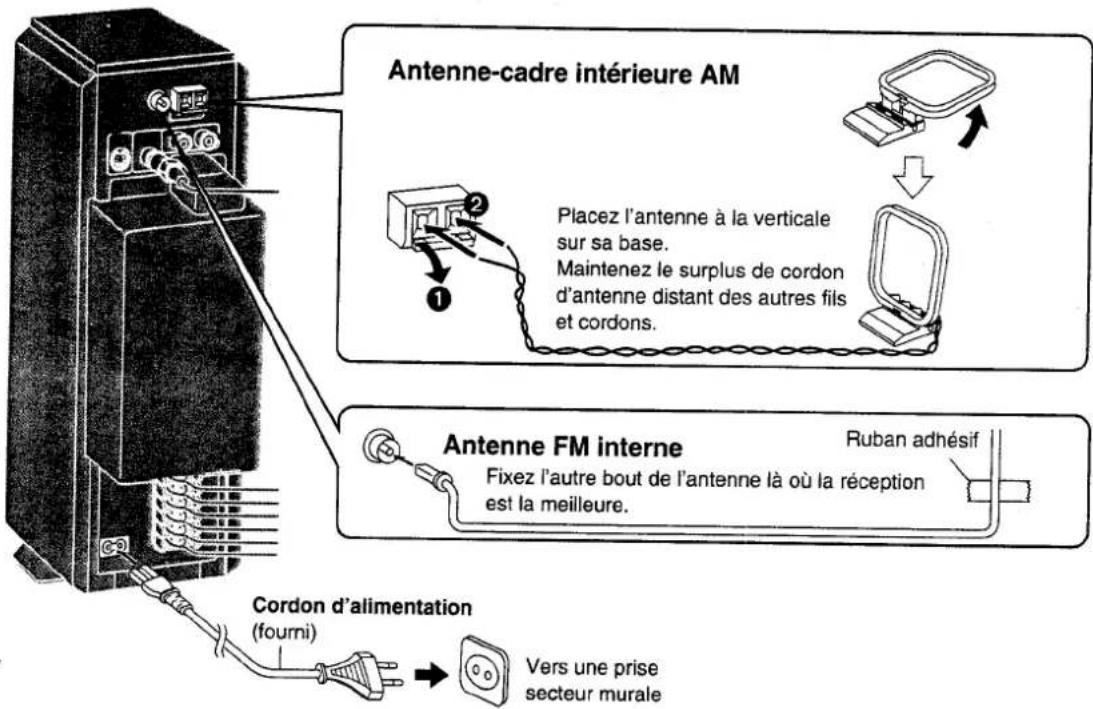

Étape 5 Antennes et cordon d'alimentation .... 8

Étape 6 La télécommande ..... 9

Étape 7 Sélection du type d'écran de téléviseur....9

Utilisation des disques

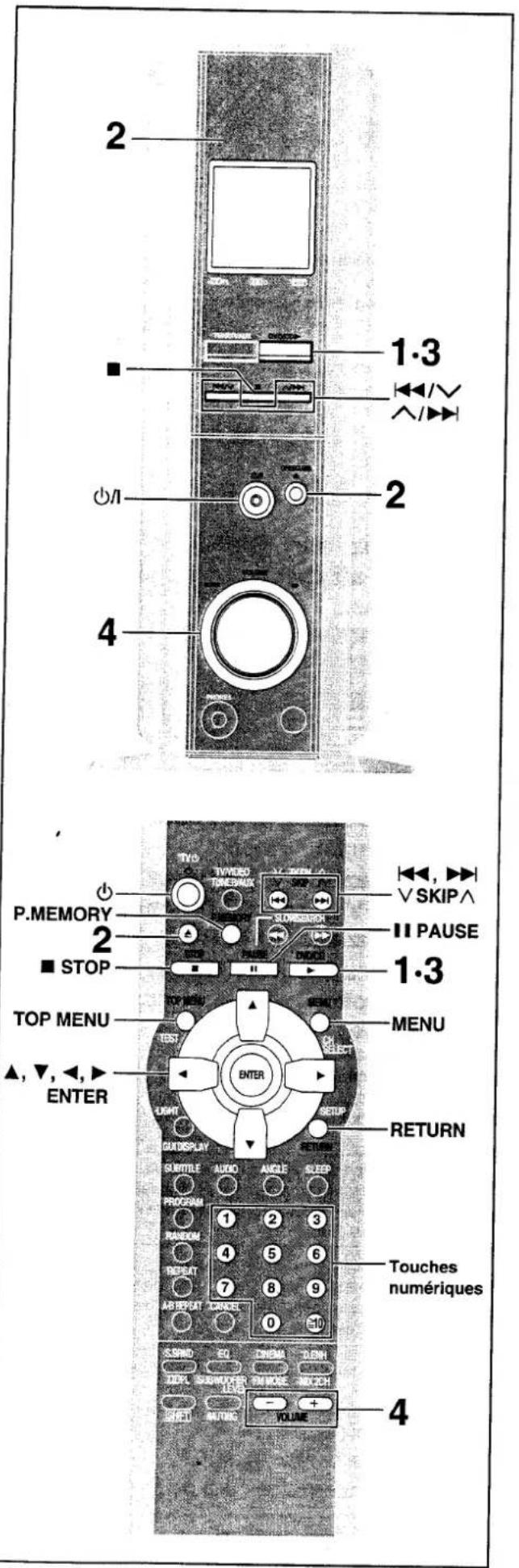

Disques—Lecture de base.... 10

Lecture des MP3 11

Fonction de reprise de lecture.... 11

Lecture à partir d'une plage ou d'un titre sélectionné ..... 11

Saut de chapitres ou de plages.... 12

Avance rapide et rembobinage—RECHERCHE....12

Lecture au ralenti 12

Lecture image par image 12

CINEMA 12

DIALOGUE ENHANCER 12

Disques—Fonctions pratiques ..... 13

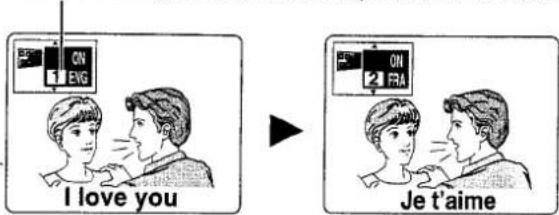

Pistes son/Sous-titres/Angles 13

Lecture programmée 13

Lecture répétée/Lecture répétée A-B 14

Lecture aléatoire 14

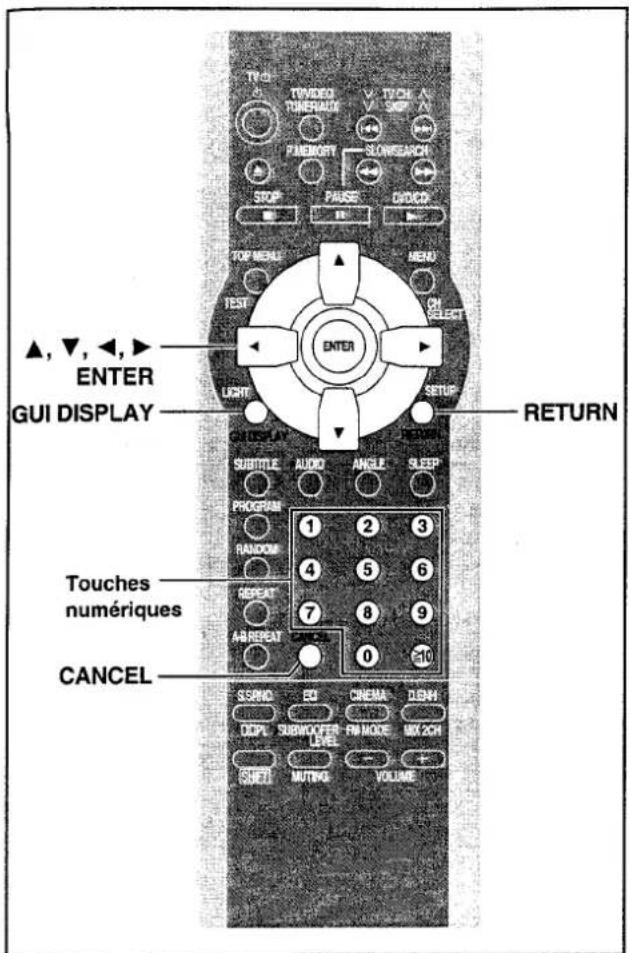

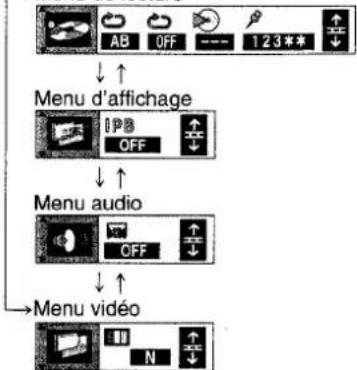

Utilisation des bandes d'icônes GUI

(interface graphique utilisateur) ..... 15

Procédures communes 15

Vitesse variable 15

Informations sur le disque 16

Informations sur le lecteur 16

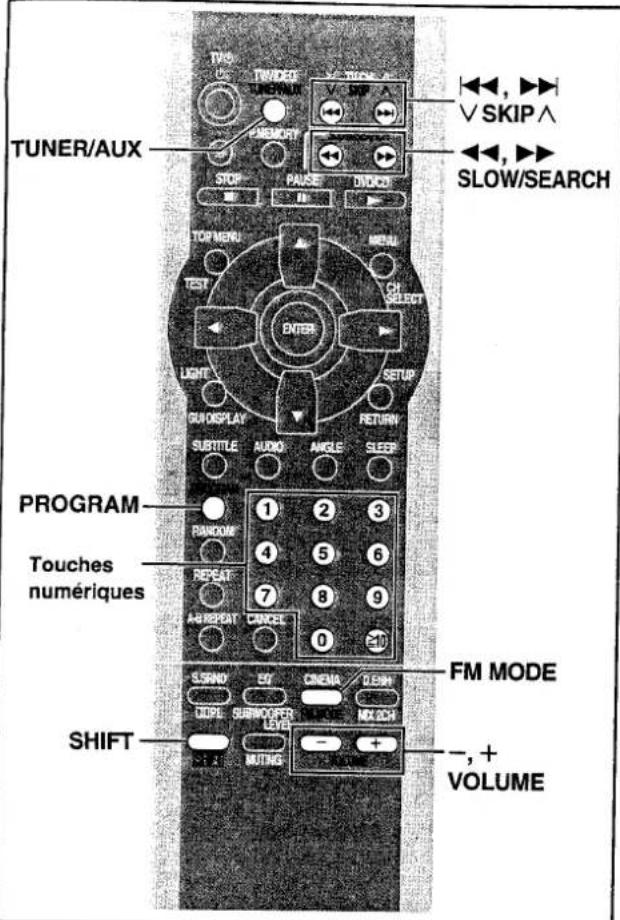

Utilisation de la radio

La radio 17

Accord manuel 17

Accord mémorisé 17

Utilisation des options de qualité sonore/champ sonore

Champ sonore 18

Autres fonctions

Fonctions pratiques 21

Modification des réglages 22

Connexions d'appareils audio/vidéo en option 24

Raccordements d'antennes extérieures ..... 24

Références

Précautions de sécurité 25

Manipulation des disques 25

Guide de dépannage....26

Entretien. 27

Glossaire 28

Données techniques 29

RQT6284

59

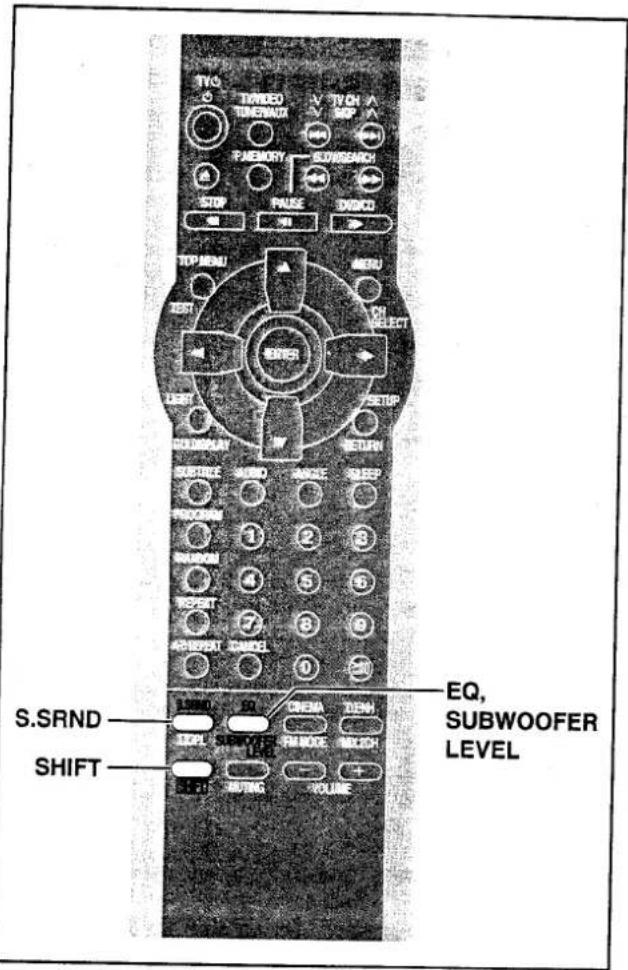

Guide des commandes

① Touche Tuner/Aux+TV/Video
[TUNER/AUX, TV/VIDEO] 17, 21 La pression sur [TUNER/AUX] allume également l'appareil.
② Touche de mémorisation de position [P.MEMORY] ..... 11
③ Touche d'alimentation+alimentation TV [∅, TV ⏻] 10, 21
④ Touche d'ouverture/fermeture [▲] 10
⑤ Touche d'arrêt [■ STOP] 10
⑥ Touche de menu supérieur, test [TOP MENU, TEST] 11.19
⑦ Touches de curseur [▲, ▼, ◀, ►]/ Touche d'entrée [ENTER] 9
⑧ Touches d'affichage d'icônes GUI+lumière [GUI DISPLAY, LIGHT] 15, 21
⑨ Touche audio [AUDIO] 13
⑩ Touche de sous-titrage [SUBTITLE] 13
⑪ Touche de lecture programmée [PROGRAM] ..... 13, 17
⑫ Touche de lecture aléatoire [RANDOM] 14
⑬ Touche de répétition [REPEAT] 14
⑭ Touche de répétition A-B [A-B REPEAT] 14
⑮ Touche Super surround+☐☐Pro Logic [S.SRND, ☐☐PL] 19, 20
⑯ Touche d'égalisateur+niveau de subwoofer [EQ, SUBWOOFER LEVEL] 20
⑰ Touche de commandes alternatives [SHIFT]

Pour utiliser les fonctions imprimées en couleur orange: Tout en appuyant sur [SHIFT], appuyez sur la touche correspondante.

⑱ Touche de coupure du son [MUTING] 21
⑲ Touches de saut, canal préréglé+canal TV [◀◀, ▶▶, ∨ SKIP ∧, ∨ TV CH ∧] ...... 12, 17, 21
⑳ Touches de ralenti/recherche, accord [◀◀, ▶▶ SLOW/SEARCH] ...... 12, 17
②1 Touche de lecture de disque [▶ DVD/CD] .... 9 La pression sur [▶ DVD/CD] allume également l'appareil.
②2 Touche de pause [II PAUSE] 10
②3 Touche de menu, sélecteur de canal d'enceinte [MENU, CH SELECT] 11, 19
⑳ Touche de retour, configuration [RETURN, SETUP] 9, 23
⑲ Touche de angle [ANGLE] 13
⑳ Touche d'arrêt différé [SLEEP] 21
② Touches numériques [1-9, 0, ≥10] ..... 11
⑳ Touche d'annulation [CANCEL] 13
⑲9 Touche de rehausseur de dialogues+Mixage 2 canaux [D.ENH, MIX 2CH] .... 12, 19
③0 Touche de cinéma+mode FM [CINEMA, FM MODE] 12, 17
③1 Touche de volume principal [−, +, VOLUME] ..... 10, 17

Unité principale

Les touches ④, ⑤ et ② fonctionnent de la même manière que les commandes de la télécommande.

32 Afficheur
③3 Touche Tuner/Aux [TUNER/AUX] 17
34 Interrupteur d'attente/marche [☐/I] 10 Appuyez sur cet interrupteur pour commuter l'appareil du mode d'attente au mode de marche et vice versa. En mode d'attente, l'appareil continue de consommer une petite quantité de courant. Témoin d'attente/marche
Lorsque l'appareil est raccordé à l'alimentation secteur, ce témoin s'allume en rouge en mode d'attente et en vert lorsque l'appareil est allumé.
③5 Commande de volume [VOLUME, DOWN, UP] ..... 10, 17
③6 Prise de casque [PHONES] 21

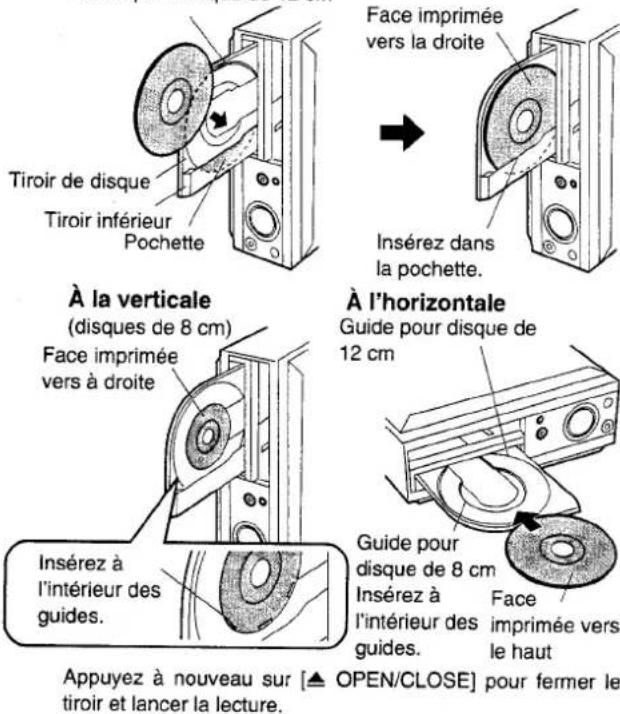

③7 Logement de disque 10
38 Touches de saut, canal préréglé [◀◀/v, ∧/▶▶] ... 12, 17
20 Canteur des signaux de la télécommande

Installation facile

Étape 1 Installation

Support

Feuille de pieds

Cet appareil peut être installé à la verticale ou à l'horizontale.

Suivant l'installation de votre choix, préparez l'appareil comme suit.

Avant de modifier l'installation, veuillez éteindre l'appareil.

À la verticale

Fixez le support à l'appareil.

① Insérez le support sur la base de l'appareil en plaçant l'extrémité la plus mince à l'avant.

Orifice

② Fixez le support en place au moyen de la vis. Tournevis à tête

À l'horizontale

Fixez les pieds à la base de l'appareil (le côté gauche lorsqu'il est à la verticale).

N'installez pas l'appareil à l'envers, car cela risquerait de causer un mauvais fonctionnement.

Le logo doit se —

trouver à gauche

Fixez les pieds à l'intérieur du guide.

L'affichage se modifie automatiquement suivant le type d'installation que vous choisissez.

Après l'installation, allumez l'appareil et vérifiez que l'affichage est correct.

Si vous n'installez pas l'appareil correctement, "SETTING ERROR/CHANGE SETTING" clignote sur l'afficheur de l'appareil.

Étape2 Emplacement

•N'utilisez que les enceintes fournies.

L'utilisation d'autres enceintes peut endommager l'appareil et nuire à la qualité du son.
- Placez les enceintes sur une surface plane pour éviter qu'elles ne tombent. S'il n'est pas possible de les placer sur une surface plane, prenez les précautions nécessaires pour éviter qu'elles ne tombent.
- Les enceintes avant, centrale et surround doivent être placées environ à une même distance de la position d'écoute. Les angles indiqués sur le diagramme sont approximatifs.
- Utilisez celles dont les cordons sont courts (SB-FDM3) comme enceintes avant et centraie, et celles dont les cordons sont longs (SB-RDM3) comme enceintes surround. Appareil principal

Enceinte centrale (⑤)

SB-FDM3

• Vous pouvez également placer cette enceinte directement sous le téléviseur.
• Ne placez pas l'enceinte centrale sur l'appareil principal, pour éviter que la qualité sonore ne soit affectée.
• Les vibrations produites par l'enceinte centrale peuvent entraîner la distorsion de l'image si elle est placée directement sur le téléviseur. Placez l'enceinte centrale sur une étagère ou sur une tablette.

Appareil principal

Remarque

Maintenez les enceintes à au moins 10 mm de l'appareil pour assurer une ventilation adéquate.

Laissez un espace de 30 mm derrière l'appareil.

Subwoofer (⑥) SB-WDM3

Placez le subwoofer près du téléviseur, sur le plancher ou sur une étagère solide, afin qu'il ne produise pas de vibrations.

- Un haut-parleur de graves se trouve sur le côté du subwoofer. Pour assurer son fonctionnement, laissez un espace libre de 10 cm.

Enceintes surround [gauche

(③)/droite (④)] SB-RDM3

Placez les enceintes surround de chaque côté de la position d'écoute, ou

légèrement derrière elle, à un mètre environ au-dessus du niveau des oreilles.

Disposition pour un effet optimal

La façon dont vous installez les enceintes peut affecter le rendu des graves et le champ sonore. Veuillez prendre note des points suivants.

• Placez les enceintes sur des bases planes et stables.
• Le fait de placer les enceintes trop près des planchers, murs et coins peut entraîner la production de graves excessifs. Recouvrez les murs et fenêtres de rideaux épais.

Étape3 Enceintes

Feuille de collants pour cordon d'enceinte

① Fixation des collants aux cordons des enceintes

Fixez ces collants pour cordon d'enceinte pour faciliter les raccordements.

Fixation à un mur

Les enceintes avant et surround peuvent être fixées à un mur.

Placez les enceintes sur les vis, puis faites glisser le long des supports jusqu'à la position de verrouillage.

Remarque

Les murs ou piliers sur lesquels les enceintes sont fixées doivent pouvoir supporter un poids de 5 kg par vis.

Si une distorsion des couleurs se produit sur votre téléviseur

Ces enceintes sont conçues pour être utilisées à proximité d'un téléviseur, mais l'image peut être affectée sur certains téléviseurs et avec certaines combinaisons d'emplacement.

Si cela se produit, éteignez le téléviseur pendant environ 30 minutes.

La fonction de démagnétisation du téléviseur devrait corriger le problème. S'il persiste, éloignez davantage les enceintes du téléviseur.

Remarques sur l'utilisation des enceintes

• Vous pouvez endommager vos enceintes et raccourcir leur durée de service si vous écoutez le son à haut volume pendant longtemps.
• Réduisez le volume dans les cas suivants afin d'éviter des dommages.

-Lors de la lecture d'un son déformé
—Lorsque les enceintes reçoivent un sifflement provenant d'un microphone ou d'un tourne-disques, des parasites d'émissions FM ou des signaux continus d'un oscillateur, disque d'essai ou instrument électronique.
—Lors du réglage de la qualité du son.
—Pour allumer ou éteindre l'appareil.

Attention

• Utiliser les enceintes seulement avec le système recommandé. Sinon, l'amplificateur et/ou les enceintes risqueront d'être endommagés, ou il y aura risque d'incendie. Si on constate des dommages ou un changement soudain du fonctionnement, s'adresser à un technicien qualifié.
• Ne pas tenter de fixer ces enceintes au mur en procédant de manières autres que celles décrites dans ce manuel.

② Raccordement: Effectuez les connexions dans l'ordre numérique, du haut vers le bas.

Remarque
- Ne court-circuitez pas les fils d'enceintes positif (+) et négatif (-).
- Assurez-vous d'avoir bien connecté les fils positifs (cuivre) aux bornes positives (+) et les fils négatifs (argent) aux bornes négatives (-). Une mauvaise connexion risquerait d'endommager les enceintes.
- Une fois l'installation et les connexions terminées, rassemblez l'excédent de cordons et attachez-le ensemble au moyen d'une ficelle.

Étape4 Téléviseur

Remarque
- Vous pouvez effectuer la connexion via la borne S-VIDEO OUT de cet appareil si le téléviseur s'il est équipé d'une borne S-VIDEO (= page 24).
•Raccordez votre lecteur directement au téléviseur.
Lors de l'installation de votre chaîne audiovisuelle de salon, ne raccordez as le lecteur au téléviseur via un magnétscope. En effet, ceci risque de perturber la lecture de certains disques en raison de la protection contre la copie.

RQT6284

Étape5 Antennes et cordon d'alimentation

Antenne-cadre intérieure AM

Antenne FM interne

Cordon d'alimentation

Insertion du connecteur

Même si le connecteur est bien inséré à fond, la partie avant de la fiche peut éventuellement dépasser selon le type de prise utilisé, comme montré sur l'illustration. Quoi qu'il en soit, il n'y a aucun problème d'utilisation.

Entrée de câble

Environ 6 mm

Économie d'énergie

Même lorsque l'appareil est mis hors tension avec [∅], il consomme une certaine quantité d'énergie (environ 0,9 W). Pour économiser l'énergie lorsque l'appareil doit demeurer inutilisé pour une période prolongée, débranchez-le de la prise d'alimentation murale. Avant d'utiliser à nouveau l'appareil, n'oubliez pas de remettre en mémoire les stations de radio et autres options de mémorisation.

Référence

Les informations mises en mémoire dans l'appareil demeurent intactes pendant un maximum d'une semaine lorsque le cordon d'alimentation est déconnecté.

Mise hors tension automatique

L'appareil s'éteint de lui-même après 30 minutes en mode d'arrêt lorsque la source est "DVD/CD".

Étape6 La télécommande

Télécommande

Piles

Piles

Ne pas:

•mélanger les piles usées et neuves;
- utiliser différents types de piles en même temps;
●chauffer les piles ou les exposer aux flammes;
• démonter ou court-circuiter les piles;
- essayer de recharger les piles alcalines ou au manganèse.
- utiliser des piles sans revêtement.

Une mauvaise utilisation des piles peut provoquer des fuites d'électrolyte risquant d'endommager les pièces avec lesquelles le liquide entre en contact et de causer un incendie.

Si la télécommande doit rester inutilisée pendant longtemps, retirez les piles et rangez-les dans un endroit frais et sombre.

• Insérez les piles dans le sens de polarité (+ et -) indiqué dans la télécommande.
• Ne pas utiliser de piles de type rechargeable.

Utilisation

Pointez la télécommande vers le capteur, en évitant les obstacles, à une distance maximale de 7 mètres directement devant le lecteur.

Étape 7 Sélection du type d'écran de téléviseur

Par la télécommande uniquement

Modifiez le réglage en fonction du format de l'image de votre télé- viseur.

La langue de menu est réglée sur l'anglais, mais vous pouvez la changer pour d'autres langues (→ Display—Menu Language, page 22). L'anglais est utilisé dans les exemples.

Préparatifs

Allumez le téléviseur et sélectionnez sur le téléviseur l'entrée vidéo appropriée pour le raccordement de l'appareil.

1 Appuyez sur [▶ DVD/CD] pour allumer l'appareil.

L'appareil s'allume automatiquement et "DVD/CD" est sélectionné comme source.

2 Appuyez sur [SHIFT] + [SETUP] pour afficher les menus de réglages.

3 Appuyez sur [◀, ▶] pour sélectionner l'onglet "Video".
4 Appuyez sur [▲, ▼] pour sélectionner "TV Aspect" (Format TV) et appuyez sur [ENTER].
5 Appuyez sur [▲, ▼] pour sélectionner l'option voulue et appuyez sur [ENTER].

•4:3 Pan&Scan (option préréglée en usine)

Sélectionnez ce format avec un télé- viseur standard pour visualiser un logiciel 16:9 avec un recadrage de l'image.

En dépit des réglages effectués ici, les supports 16:9 dont l'affichage dans le style recadré (Pan & Scan) est interdit apparaîtront dans le style non recadré (Letterbox).

•4:3 Letterbox

Sélectionnez ce format avec un téléviseur standard pour visualiser un logiciel 16:9 sans recadrage de l'image.

●16:9

Sélectionnez ce format pour un téléviseur grand écran (16:9).
Utilisez les modes d'écran du téléviseur pour modifier la façon dont l'image est présentée.

6 Appuyez sur [SHIFT] + [SETUP] pour enregistrer les réglages.

Pour retourner à l'écran précédent

Appuyez sur [RETURN].

RQT6284

Disques—Lecture de base

DVD-V CD VCD

Préparatifs

• Allumez le téléviseur et sélectionnez sur le téléviseur l'entrée vidéo appropriée pour le raccordement de l'appareil.
• Appuyez sur [⏻/l] pour allumer l'appareil.

1 Appuyez sur [DVD/CD ▶] pour sélectionner "DVD/CD".

2 Appuyez sur [▲ OPEN/CLOSE] pour ouvrir le tiroir de disque et placez-y un disque.

A la verticale (disque de 12 cm)

Guide pour disque de 12 cm

Appuyez à nouveau sur [▲ OPEN/CLOSE] pour fermer le tiroir et lancer la lecture.

3 Si la lecture ne commence pas après l'étape 2 Appuyez sur [DVD/CD ▶].

4 Réglez le volume.

■ Lecture à une touche

Lorsqu'un disque est inséré et que l'appareil est éteint, appuyez sur [DVD/CD ▶].

L'appareil s'allume et commence la lecture.

■ Pour arrêter la lecture

Appuyez sur [■] (→ page 11, Fonction de reprise de lecture).

■ Pour faire une pause de lecture

Appuyez sur [III] durant la lecture.

Appuyez sur [DVD/CD ▶] pour reprendre la lecture.

■ Mise en veille automatique

L'appareil passe en mode de veille après environ 30 minutes en mode d'arrêt. Veuillez noter qu'il peut être commuté en mode de veille plus tôt par la minuterie d'arrêt différé (■ page 21).

Remarques

- Si "⊗" s'affiche sur le téléviseur

L'opération est interdite par le lecteur ou le disque.

- Durant l'affichage du menu, le disque continue de tourner, même après que vous avez fini de lire un élément. Quand la lecture s'achève, appuyez sur [■] afin de préserver le moteur du lecteur et l'écran de votre téléviseur.

- Il se peut que les DVD soient lus avec un volume inférieur à celui d'autres disques ou des émissions télévisées. Si vous augmentez le volume, veillez à le réduire quand vous passez sur d'autres sources que les DVD afin de ne pas provoquer de hausse brutale du son.

Quand un écran de menu s'affiche sur le téléviseur

DVD-V VCD

Par la télécommande uniquement

Appuyez sur les touches numériques pour sélectionner l'option.

Pour sélectionner un numéro à deux chiffres

Exemple: Pour sélectionner l'option 23, appuyez sur [≥10] → [2] → [3].

- Lors de la lecture des DVD, vous pouvez également utiliser [▲, ▼, ◀, ▶] pour sélectionner les options. Appuyez sur [ENTER] pour confirmer votre sélection.

La lecture de la plage sélectionnée commence.

Autres touches de sélection de menus

Pour de plus amples informations sur le fonctionnement d'un disque, consultez les instructions accompagnant celui-ci.

[▶▶]: Montre le menu suivant.

[◀◀]: Montre le menu précédent.

[RETURN]: Montre l'écran de menu. VCD

[TOP MENU]: Montre le premier écran de menu. DVD-V

[MENU]: Montre l'écran de menu. DVD-V

Lecture des MP3

CD

Les disques enregistrés en format MP3 diffèrent des CD sur les points suivants.

●Structure du disque (exemple)

• Lancement de la lecture à partir d'un chapitre sélectionné

Appuyez sur les touches numériques puis sur [ENTER].

Exemple: Chapitre 23: [2] → [3] → [ENTER]

(II n'est pas nécessaire d'appuyer sur [≥10].)

•Lecture répétée

Vous pouvez utiliser la répétition de chapitre ou la répétition de titre (→ page 14).

•Lecture programmée, lecture aléatoire

L'utilisation de la lecture programmée et de la lecture aléatoire n'est pas possible.

- Les informations affichées sur les bandes d'icônes GUI

Nombre total de chapitres

Chapitre en cours de lecture

Temps de lecture écoulé

(ne peut pas être changé)

Remarques

• Si vous faites la lecture d'une plage MP3 qui comprend des données d'images fixes, il faudra un certain temps avant que la musique ne commence, et le temps écoulé ne sera pas affiché pendant ce temps. Même une fois la lecture de la plage commencée, le temps de lecture réel ne sera pas affiché.
• Cet appareil n'est pas compatible avec les balises ID3.
• Ce lecteur n'est pas compatible avec les fichiers dont le taux d'échantillonnage est de 32 kHz.

Référez-vous au glossaire à la page 28 pour plus de détails sur les MP3.

Fonction de reprise de lecture

DVD-V CD VCD

(Lorsque le temps de lecture écoulé est affiché)

"RESUME" s'allume sur l'afficheur lorsque l'appareil a mémorisé la position où la lecture a été arrêtée.

Appuyez sur [▶ DVD/CD] pour lancer la lecture à partir de cette position.

(Lors de la lecture d'un DVD vidéo → Revue de chapitre, ci-dessous)

• La position est retirée de la mémoire lorsque:
  -Mettez l'appareil hors tension.
  -Ouvrez le tiroir de disque ou sélectionnez une autre source.
• Appuyez sur [■] pour retirer la position de la mémoire.

Fonction de mémorisation de position

Par la télécommande uniquement

Pendant la lecture

Appuyez sur [P.MEMORY] pour mettre une position en mémoire.

La position est sauvegardée lorsque vous mettez l'appareil hors tension ou changez la source. Lorsque vous remettez l'appareil sous tension ou sélectionnez à nouveau "DVD/CD", "RESUME" s'allume sur l'afficheur. Appuyez sur [▶ DVD/CD] pour lancer la lecture à partir de la position mémorisée. La position est retirée de la mémoire.

(Lors de la lecture d'un DVD vidéo → Revue de chapitre, ci-dessous)
- La position est retirée de la mémoire lorsque vous ouvrez le tiroir de disque.

Revue de chapitre

DVD-V

Le message suivant apparaît immédiatement après la pression sur [▶ DVD/CD].

Appuyez sur [▶ DVD/CD] pendant que le message est affiché pour faire la lecture du début de chaque chapitre jusqu'au chapitre actuel. La lecture complète reprend à partir du point où vous avec appuyé sur [■] ou [P.MEMORY].

(Cette fonction n'est opérante qu'à l'intérieur d'un titre.)

Si vous n'appuyez pas sur [▶ DVD/CD], le message disparaît et la lecture commence à partir du point où vous avec appuyé sur [■] ou [P.MEMORY].

Lecture à partir d'une plage ou d'un titre sélectionné

DVD-V CD VCD

Par la télécommande uniquement

Appuyez sur les touches numériques pour sélectionner l'élément.

Pour sélectionner un numéro à deux chiffres

Exemple: Pour sélectionner la plage 23, appuyez sur [≥10] → [2] → [3].

La lecture commence à partir de l'élement sélectionné.

Remarque

Avec certains disques, cela ne fonctionne qu'en mode d'arrêt.

RQT6284

11

67

Disques—Lecture de base

Saut de chapitres ou de plages

DVD-V CD VCD

Durant la lecture ou en mode de pause

Appuyez sur [◀◀] ou [▶▶].

- Chaque pression de touche augmente le nombre de sauts.

Avance rapide et rembobinage —RECHERCHE

DVD-V CD VCD

Durant la lecture

Appuyez sur [◀◀] ou [▶▶].

- Sur le lecteur, maintenez enfoncée la touche [|◄◄/v] ou [^/►►].

- Avec la plupart des disques, le son sera émis pendant la recherche. Si nécessaire, vous pouvez couper ce son (→ page 22, Audio—Audio during Search).

Lecture au ralenti

DVD-V VCD

En mode de pause

Appuyez sur [◀◀] ou [▶▶].

Lecture image par image

DVD-V VCD

Par la télécommande uniquement

En mode de pause

Appuyez sur [◀] ou [▶].

L'image change à chaque pression sur la touche.

• Les images changent de manière successive si vous maintenez la touche enfoncée.
• La pression de [11] déclenche aussi un défilement image par image vers l'avant.

Remarques

• La vitesse de recherche et de lecture au ralenti augmente en 5 étapes.
• Appuyez sur [▶ DVD/CD] pour reprendre la lecture.
• Durant une lecture image par image ou au ralenti avec un Vidéo CD, vous ne pouvez pas revenir en arrière.

Lors de la lecture de Vidéo CD à commande de lecture

Il se peut que vous accédiez à un écran de menu lorsque vous appuyez sur une touche pour effectuer un saut, une recherche ou la lecture au ralenti.

CINEMA

DVD-V VCD

Par la télécommande uniquement

Vous pouvez modifier la qualité de l'image et du son suivant le type de matériel que vous regardez.

Appuyez sur [CINEMA].

À chaque pression de la touche:

C: À utiliser lorsque vous regardez un film, pour adoucir l'image et faire ressortir plus clairement les scènes sombres.

N: Mode normal (Valeur préréglée en usine)

Référence

Vous pouvez effectuer des ajustements plus précis de l'image si vous le désirez (→ page 16, Menu vidéo, Mode d'image numérique—Mode utilisateur).

DIALOGUE ENHANCER

DVD-V (Dolby Digital/DTS à 3 canaux ou plus, le dialogue étant enregistré sur le canal central)

Par la télécommande uniquement

Cette fonction permet de mieux entendre le dialogue des films.

Appuyez sur [D.ENH].

À chaque pression de la touche:

ON←→OFF

(Valeur préréglée en usine)

Remarque

La fonction DIALOGUE ENHANCER sera inopérante ou moins performante avec certains disques, même si vous sélectionnez "ON".

Par la télécommande uniquement

Pistes son/Sous-titres/Angles

DVD-V

Certains DVD comportent plusieurs langues de pistes son et de soustitrage et plusieurs angles de vue qu'il vous est possible de changer durant la lecture.

- “-” ou “--” s'affiche à la place du numéro de langue dans les cas tels que lorsqu'il n'y a pas de langue enregistrée sur le disque.

Pistes son

Durant la lecture

Appuyez sur [AUDIO].

Le numéro change à chaque nouvelle pression de la touche.

• Vous pouvez aussi utiliser cette touche pour activer ou désactiver les voix sur les disques karaoké. Pour de plus amples informations, consultez les instructions qui accompagnent le disque.
• Référez-vous à A et B à la page 16 pour les abréviations des langues et les détails sur le type de signal audio.
  • VCD L'audio change comme suit à chaque pression sur [AUDIO]:

Sous-titres

Durant la lecture

Appuyez sur [SUBTITLE].

Le numéro change à chaque nouvelle pression de la touche.

• Dans certains cas, le changement de la langue de sous-titrage n'intervient pas immédiatement.
• Référez-vous à A, page 16, pour les abréviations des langues.

Pour effacer/afficher les sous-titres

1. Appuyez sur [SUBTITLE].
2. Appuyez sur [▶].
3. Appuyez sur [▲, ▼] pour sélectionner "OFF (désactivés)" ou "ON (activé)".

Angles

Durant la lecture

Appuyez sur [ANGLE].

Le numéro change à chaque nouvelle pression de la touche.

(ll n'y a pas d'affichage à l'écran)

Pour faire la lecture d'un maximum de 24 plages dans un ordre programmé

1 Le lecteur étant arrêté

Appuyez sur [PROGRAM].

2 Appuyez sur les touches numériques pour sélectionner une plage.

- Répétez l'étape 2 pour programmer d'autres plages.

3 Appuyez sur [▶ DVD/CD].

La lecture commence maintenant dans la séquence programmée.

Pour ajouter des plages

Répétez l'étape 2.

Pour retirer la dernière plage

Appuyez sur [CANCEL].

Pour retirer tout le programme

Appuyez sur [■].

Pour vérifier le contenu du programme

Après avoir arrêté la lecture, appuyez sur [◄◄, ►►]. Les numéros de plage et les positions de programmation s'affichent dans l'ordre.

Pour quitter le mode de lecture programmée

Appuyez sur [PROGRAM] en mode d'arrêt.

Disques—Fonctions pratiques

Par la télécommande uniquement

Lecture répétée

DVD-V CD VCD

(Lorsque le temps de lecture écoulé s'affiche)

Durant la lecture

Appuyez sur [REPEAT].

À chaque pression de la touche:

DVD-V

CD (Disques MP3)

CD VCD (Il n'y a pas d'affichage à l'écran.)

Plage Disque entier OFF (arrêt)

Si le Vidéo CD comporte une fonction de commande de lecture

1. Appuyez sur [■].
2. Appuyez sur les touches numériques pour sélectionner une plage où commencer la lecture (→ page 11).
3. Appuyez sur [REPEAT] (→ ci-dessus).

Remarque

La fonction de lecture répétée ne peut pas être utilisée pour répéter en entier un DVD vidéo ou un disque MP3.

RQT6284

■ Pour ne répéter que vos plages favorites

CD VCD

Lancez la lecture programmée (→ page 13) et appuyez sur

[REPEAT] pour sélectionner le mode de répétition

Lecture répétée A-B

DVD-V CD VCD

(Lorsque le temps de lecture écoulé s'affiche)

Vous pouvez répéter la lecture d'une section entre des points A et B d'un titre ou d'une plage.

1 Durant la lecture

Appuyez sur [A-B REPEAT] au point de début (A).

2 Appuyez sur [A-B REPEAT] au point de fin (B).

La lecture répétée A-B commence.

Pour annuler

Appuyez sur [A-B REPEAT] jusqu'à ce que " " s'affiche.

Remarques

• Certains sous-titres enregistrés autour du point A ou B risquent de ne pas apparaître.
• Le lecteur détermine automatiquement la fin d'un titre/d'une plage comme étant le point B lorsque le titre/la plage arrive à sa fin.

Lecture aléatoire

CD VCD

(II n'y a pas d'affichage à l'écran.)

Le lecteur étant arrêté

Appuyez sur [RANDOM].

La lecture commence alors dans un ordre aléatoire.

Pour annuler

Appuyez sur [■] jusqu'à ce que l'indication "RND" disparaisse.

DVD-V CD VCD

Par la télécommande uniquement

Les bandes d'icônes d'interface graphique utilisateur (GUI) sont des menus qui renferment des informations sur le disque ou le lecteur. Ces bandes d'icônes vous permettent d'exécuter certaines fonctions en changeant les informations qu'elles contiennent.

Procédures communes

1 Appuyez sur [GUI DISPLAY].

A chaque pression de la touche;

→Informations sur le disque

- Les bandes d'icônes dépendent du contenu du disque.

2

Informations sur le lecteur uniquement

L'icône extrême-gauche étant en surbrillance

Appuyez sur [▲, ▼] pour sélectionner le menu.

A chaque pression de la touche:

→Menu de lecture

3 Appuyez sur [◀, ▶] pour sélectionner l'option.

4 Appuyez sur [▲, ▼] pour sélectionner le réglage.

• Les éléments accompagnés de "▲" (au-dessus) ou "▼" (en-dessous) peuvent être modifiés au moyen de [▲, ▼].
• Appuyez sur [ENTER] si le réglage ne change pas après la pression sur [▲, ▼].
• Certaines options nécessitent des opérations différentes. Reportez-vous aux explications des pages suivantes.

Référence

• Selon l'état du lecteur (en cours de lecture, à l'arrêt, etc.) et le type de support dont vous faites la lecture, certaines options ne peuvent pas être sélectionnées ou changées.
• Quand des nombres sont affichés (p. ex. un numéro de titre), les touches numériques permettent alors aussi de procéder aux réglages. Après la saisie d'un número, appuyez sur [ENTER] pour valider le réglage.

Pour effacer les bandes d'icônes

Appuyez sur [RETURN] jusqu'à ce que les bandes d'icônes disparaissent.

■ Pour changer la position des bandes d'icônes

1. Appuyez sur [◀, ▶] pour sélectionner l'icône extrême-droite.
2. Appuyez sur [▲, ▼] pour déplacer les bandes d'icônes. (Vous avez le choix entre 5 positions.)

Vitesse variable

Il y a cinq vitesses pour la lecture au ralenti et la recherche arrière et avant.

Les numéros de chaque côté de la bande d'icônes de vitesse variable indiquent les vitesses maximum de la recherche.

Icône	Contenu
	Pause
	Lecture au ralenti◀: ArrièreDVD-V▶: AvantDVD-V VCD
	Lecture
	Recherche◀◀: Arrière▶▶: Avant

RQT6284

Utilisation des bandes d'icônes GUI (interface graphique utilisateur)

Informations sur le disque

[WK2H

DVD-V TempsSélectionnez une position pourcommencer la lecture en spécifiant untemps avec les touches numériques.CD VCD Changement del'affichage de tempsAppuyez sur [▲,▼] pour indiquer letemps de lecture écoulé, le tempsrestant de la plage, ou le tempsrestant du disque.

DVD-V Piste sona Langue de la piste son(Reportez-vous à A à droite pourles abréviations des langues.)b Type de signal audio(Reportez-vous à B à droite pourplus de détails.)

Voix karaoké activées/désactivées(DVD karaoké uniquement)Solo: OFF (désactivé) ou ON (activé)Duo: OFF (désactivé), V1 + V2, V1 ou V2

DVD-V Langue des sous-titres(Voir A à droite pour lesabréviations des langues.)

Langues audio/sous-titres

ENG: AnglaisFRA: FrançaisDEU: AllemandITA: ItalienESP: EspanolNLD: Hollandais

SVE: SuédoisNOR: NorvégienDAN: DanoisPOR: PortugaisRUS: RusseJPN: Japonais

CHI: ChinoisKOR: CoréenMAL: MalaisVIE: VietnamienTHA: Thaïlandais*: Autres

B Type de signal/données

LPCM/PPCM/□□Digital/DTS: Type de signal

k (kHz): Fréquence d'échantillonnage

b (bit): Nombre de bits ch (channel): Nombre de canaux

Exemple:

3/2 .1ch

.1: Signal de subwoofer(non affiché s'il n'y a pas de signal de subwoofer)

0: Pas de Surround1: Surround mono2: Surround stéréo (gauche/droit)

1: Centre2: Avant gauche+avant droit3: Avant gauche+avant droit+centre

Informations sur le lecteur

Menu de lecture
	Lecture répétée A-B (→ page 14)[ENTER] (point de début) → [ENTER] (point de fin)Pour annuler: [ENTER]
	Lecture répétée (→ page 14)
	CD VCD Affichage du mode de lecture(→ pages 13 et 14)---: Lecture normale PGM: Lecture programméeRND: Lecture aléatoire
	SignetVous pouvez marquer jusqu'à 5 positions pour la relecture.[ENTER] (afin que l'appareil soit prêt à accepter un signet.)
	Pour marquer une position:[ENTER] (au point désiré)Pour marquer une autre position:[◀, ▶] → [ENTER]
	Pour rappeler un signet: [◀, ▶] → [ENTER]
	Pour effacer un signet: [◀, ▶] → [CANCEL]

Remarques sur les signets

• Uniquement lorsque le temps de lecture écoulé s'affiche.
• Certains sous-titres peuvent ne pas apparaître à proximité des signets.
  •Tous les signets sont retirés lorsque:

-Mettez l'appareil hors tension.
-Ouvrez le tiroir de disque ou sélectionnez une autre source.

Menu d'affichage

Affichage I/P/B (→ page 28)

ON (activé)←→OFF (désactivé)

Affiche le type d'image (I/P/B) en mode d'arrêt

sur image.

Menu audio

Enrichisseur de dialogue (→ page 12)

ON (activé)←→OFF (désactivé)

Menu vidéo

DVD-V VCD Mode d'image numérique

N: Mode normal C: Mode cinéma (→ page 12)

U: Mode utilisateur

Les options suivantes s'affichent également

lorsque vous sélectionnez le mode "U".

Contraste (-7 à +7)

Augmente le contraste entre les parties

blanches et noires de l'image.

Brillance (0 à +15)

Rend l'image plus claire.

Couleur (-7 à +7)

Règle le ton des couleurs de l'image.

Vous pouvez faire manuellement l'accord sur une station en sélectionnant sa fréquence, tout comme vous pouvez mémoriser une station sur un canal de mémorisation afin de pouvoir la rappeler facilement.

Accord manuel

Par la télécommande uniquement

1 Appuyez sur [TUNER/AUX] pour sélectionner "FM" ou "AM".

A chaque pression sur la touche:

FM→AM→AUX

FM 87.50MHz

2 Appuyez sur [◀◀] ou [▶▶] pour sélectionner la fréquence de la station désirée.

FM 88.10MHz TUNED STEREO

S'affiche lors de l'accord sur une station de radio.

S'affiche lors de la réception d'une émission FM stéréo.

Pour commencer l'accord automatique, maintenez la touche [◀◀] ou [▶▶] enfoncée jusqu'à ce que les fréquences commencent à défiler. Le défilement s'arrête lorsqu'une station est captée.

3 Réglez le volume.

S'il y a trop de parasites en mode FM

Appuyez sur [SHIFT] + [FM MODE] pour afficher "MONO".

MOHO

Ce mode améliore la qualité sonore si la réception est faible, mais les émissions sont alors émises en monaural. Pour annuler le mode MONO, appuyez de nouveau sur [SHIFT] + [FM MODE]. Ce mode s'annule également lorsque vous modifiez la fréquence.

Désactivez "MONO" pour une écoute normale.

Les émissions diffusées en stéréo et en mono sont alors automatiquement reproduites dans le mode où elles sont captées.

Accord mémorisé

Il y a deux méthodes de mémorisation des stations.

Mémorisation automatique: Les stations que le tuner peut capter sont mémorisées.

Mémorisation manuelle: Vous pouvez sélectionner les stations à mémoriser et l'ordre dans lequel elles sont mémorisées.

Jusqu'à 15 stations peuvent être respectivement mémorisées sur les bandes FM et AM.

Mémorisation automatique

Par la télécommande uniquement

1 Faites l'accord sur "FM 87.50 MHz". 2 Maintenez [PROGRAM] enfoncée.

Relâchez la touche lorsque la fréquence commence à changer.

"PGM" clignote pendant la mémorisation des stations. Ensuite, la dernière station mémorisée est émise.

3 Faites l'accord sur "AM 522 kHz". 4 Maintenez [PROGRAM] enfoncée.

Relâchez la touche lorsque la fréquence commence à changer.

"PGM" clignote pendant la mémorisation des stations. Ensuite, la dernière station mémorisée est émise.

Le tuner mémorise sur les canaux, en ordre ascendant, toutes les stations qu'il peut capter.

Mémorisation manuelle

Par la télécommande uniquement

Mémorisation des stations une à la fois.

1 Faites l'accord sur la station. 2 Appuyez sur [PROGRAM]. 3 Appuyez sur les touches numériques pour sélectionner un canal.

Vous pouvez également appuyer sur [◀◀, ∨] ou [▶▶, ∧] puis sur [PROGRAM].

Si le canal spécifié est déjà occupé par une station, cette station est effacée.

Sélection des canaux

1 Appuyez sur [TUNER/AUX] pour sélectionner "FM" ou "AM".

A chaque pression sur la touche:

FM→AM→AUX

FM 87.50MHz

2 Appuyez sur les touches numériques [◀◀, ∨] ou [▶▶|, ∧] pour sélectionner le canal.

Pour sélectionner un numéro à deux chiffres Exemple: Pour sélectionner le canal 12, appuyez sur [≥10] ⇒ [1] ⇒ [2].

3 Réglez le volume.

Champ sonore

Remarques

• L'utilisation de Dolby Pro Logic ou Super Surround n'est pas possible lorsqu'un casque est connecté.
• Avec certaines sources, l'utilisation de ces systèmes de champ sonore peut entraîner une baisse de la qualité sonore. Si cela se produit, désactivez le système de champ sonore.

• Dolby Digital et DTS sont des systèmes de codage numérique utilisés sur les DVD pour le traitement du son surround. Ils ont tous deux été développés pour l'utilisation dans les salles de cinéma.
• Cet appareil reconnaît et décode automatiquement ces systèmes.

Support

Les disques enregistrés en Dolby Digital portent ce logo.

Les disques enregistrés en DTS portent ce logo.

•DVD

Dolby Pro Logic est un système de décodage mis au point pour obtenir une plus grande impression de réalisme des sources enregistrées en Dolby Surround. Ce système accentue la localisation par l'addition d'un canal d'enceinte central séparé.

Les disques enregistrés en Dolby Sur- round portent ce logo.

•DVD •CD, Vidéo CD
● Laser Disc
• Vidéocassette

• Ce mode ajoute des effets surround aux sources stéréo.
• Vous pouvez régler le volume des enceintes surround pour obtenir l'effet surround optimal.
• Ce mode ajoute des effets surround aux films qui n'ont pas été enregistrés avec les systèmes ci-dessus.
• Vous pouvez régler le volume des enceintes surround pour obtenir l'effet surround optimal.

N'importe quelle source de son stéréo.

Utilisez les effets des commandes de champ sonore pour modifier la qualité du son et ajouter de la réverbération.

N'importe quelle source.

Fabriqué sous licence de Dolby Laboratories.

"Dolby", "Pro Logic" et le symbole double D sont des marques de commerce de Dolby Laboratories.

Manufacturé sous licence de Digital Theater Systems, Inc. Brevets américains n° 5,451,942, 5,956,674, 5,974,380, 5,978,762 et d'autres brevets mondiaux délivrés et en instance. "DTS" et "DTS Digital Surround" sont des marques déposées de Digital Theater Systems, Inc. © 1996, 2000 Digital Theater Systems, Inc. Tous droits réservés.

Ce produit utilise une technologie de protection des droits d'auteur couverte par des brevets américains et d'autres droits de propriété intellectuelle de Macrovision Corporation et d'autres détenteurs de droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation. Elle n'est destinée qu'à une utilisation domestique ou à d'autres visualisations limitées sauf autorisation contraire de Macrovision Corporation. L'analyse par rétrotechnique et le désossage sont interdits.

Par la télécommande uniquement

DOLBY DIGITAL et DTS

Faites la lecture d'une source DOLBY DIGITAL ou DTS.

L'appareil détecte automatiquement le type de signal puis le traite en conséquence.

Le témoin Dolby Digital ou DTS s'allume.

Ajouter de la puissance aux graves du subwoofer → page 20.

Convertir vers le bas les signaux Dolby Digital ou DTS (5,1 canaux) sur 2 canaux

Appuyez sur [SHIFT] + [MIX 2CH] pendant la lecture.

Pour annuler, appuyez de nouveau sur [SHIFT] + [MIX 2CH].

DOLBY PRO LOGIC

1 Appuyez sur [SHIFT] + [DOPL].

2 Faites la lecture d'une source Dolby Surround.

Pour annuler

Appuyez sur [SHIFT] + [☐☐PL].

Remarque

Désactivez Dolby Pro Logic pour lire un DVD enregistré en Dolby Digital ou DTS. Les effets surround ne seront pas reproduits correctement si cette fonction est laissée activée.

Réglage du niveau des enceintes

Si le niveau des enceintes semble différent pendant l'écoute d'une source, ajustez le niveau des enceintes au même niveau apparent.

Préparatifs

DOLBY DIGITAL et DTS: Désactivez les autres systèmes surround.

DOLBY PRO LOGIC: Appuyez sur [SHIFT] + [☐☐PL].

① Appuyez sur [SHIFT] + [TEST] pour émettre un signal de test.

Lch: Enceinte avant gauche

Cch: Enceinte centrale

Rch: Enceinte avant droite

RSch: Enceinte surround droite

LSch: Enceinte surround gauche

- Le canal surround pour Dolby Pro Logic étant monaural, c'est le témoin "Sch" qui s'affiche.

② Appuyez sur [▲] (pour augmenter le niveau) ou [▼] (pour réduire le niveau).

L, R: -16 dB à 0 dB

C, RS, LS, S: -10 dB à +6 dB

Pour arrêter le signal de test, appuyez de nouveau sur [SHIFT] + [TEST].

Pour régler le niveau d'une enceinte pendant la lecture

① Appuyez sur [SHIFT] + [CH SELECT] pour sélectionner l'enceinte.

$$ \begin{array}{c}\text {Lch} \rightarrow \text {Cch} \rightarrow \text {Rch} \rightarrow \text {RSch} \rightarrow \text {LSch} \rightarrow \text {SWch}\\uparrow\end{array} $$

SWch: Subwoofer

Dolby Pro Logic

- Le canal surround étant monaural, c'est le témoin "Sch" qui s'affiche.

- "SWch" n'apparaît pas.

② Appuyez sur [▲] (pour augmenter le niveau) ou [▼] (pour réduire le niveau).

L, R: -16 dB à 0 dB

C, RS, LS, S: -10 dB à +6 dB

SW: -10 dB à +10 dB

Remarque

Vous pouvez également régler le niveau du subwoofer en appuyant sur [SHIFT] + [SUBWOOFER LEVEL] ( page 20).

Par la télécommande uniquement

SUPER SURROUND

Appuyez sur [S.SRND] pour sélectionner "MUSIC" ou "MOVIE".

MUSIC

À chaque pression sur la touche;

MUSIC→MOVIE→STEREO SOUND (désactivé)

Pour annuler

Appuyez sur [S.SRND] pour sélectionner "STEREO SOUND".

Remarque

Désactivez SUPER SURROUND pour lire un DVD enregistré en Dolby Digital ou DTS. Les effets surround ne seront pas reproduits correctement si cette fonction est laissée activée.

Modification du champ sonore et de la qualité sonore

Appuyez sur [EQ] pour sélectionner un réglage.

HEAVY

À chaque pression sur la touche;

HEAVY: Confère plus de dynamisme à la musique rock (option préréglée en usine).

CLEAR: Clarifie les sons aigus.

SOFT: Pour la musique d'atmosphère.

DISCO: Fait résonner le son pour vous donner l'impression d'être dans une discothèque.

LIVE: Ajoute de la vie aux voix.

HALL: Donne de l'expansion au son pour vous donner l'impression d'être dans un hall.

FLAT: Annulé (aucun effet n'est ajouté).

Réglage des graves

Appuyez sur [SHIFT] + [SUBWOOFER LEVEL].

SUB W 1

À chaque pression sur la touche;

SUB W 1→SUB W 2→SUB W 3→SUB W 0 (désactivé)

Remarque

Pendant l'utilisation d'un casque, le réglage des graves n'est pas possible (l'indication "ERROR" apparaît sur l'afficheur).

Pour couper le son

Par la télécommande uniquement

Appuyez sur [MUTING].

Le volume est réduit au minimum.

Pour annuler

Appuyez de nouveau sur [MUTING] ou réduisez le volume au minimum (− dB), puis augmentez-le jusqu'au niveau désiré.

La fonction de coupure du son est également désactivée si vous éteignez l'appareil.

Éteindre la lumière de l'afficheur

Par la télécommande uniquement

Appuyez sur [SHIFT] + [LIGHT].

Pour allumer à nouveau la lumière de l'afficheur, appuyez sur [SHIFT] + [LIGHT].

Réglage du contraste de l'afficheur

Par la télécommande uniquement

1 Appuyez sur [GUI DISPLAY] et maintenez-la enfoncée jusqu'à ce que l'indication "CONTRAST" apparaisse sur l'afficheur.

2 Appuyez sur [▲, ▼].

Le contraste change (jusqu'à 20 pas) à chaque pression sur la touche.

Commande d'un téléviseur

Par la télécommande uniquement

Vous pouvez utiliser la télécommande pour commander un téléviseur Panasonic.

Mise du téléviseur sous/hors tension

Appuyez sur [SHIFT] + [TV ⏻].

Pour modifier le mode d'entrée vidéo sur le téléviseur

Appuyez sur [SHIFT] + [TV/VIDEO].

Pour changer de canal

Appuyez sur [SHIFT] + [v TV CH ∧].

Remarque

Certains modèles ne peuvent pas être commandés par cette télécommande.

La minuterie d'arrêt différé

Par la télécommande uniquement

La minuterie éteint l'appareil au bout de la durée spécifiée.

Appuyez sur [SLEEP] pour sélectionner la durée (en minutes).

À chaque pression sur la touche:

SLEEP 30→SLEEP 60→SLEEP 90

SLEEP OFF←SLEEP 120

Pour désactiver la minuterie

Appuyez sur [SLEEP] pour sélectionner "SLEEP OFF".

Pour vérifier le réglage de la minuterie

Appuyez une fois sur [SLEEP].

• La durée restante apparaît.

Pour modifier le réglage

Appuyez sur [SLEEP] pour afficher la durée restante, puis appuyez à nouveau pour sélectionner la durée désirée.

Pour écouter avec un casque

1 Réduisez le volume et connectez le casque (non fourni).

Type de prise de casque: 3,5 mm stéréo

2 Réglez le volume du casque au moyen de [VOLUME].

L'audio commute automatiquement en stéréo (2 canaux). Si le son est distordu, activez la compression de la dynamique de modulation (→ page 22, Audio—D. Range Compression).

Remarque

Évitez une écoute prolongée au point qu'elle soit préjudiciable pour l'ouïe.

RQT6284

21

77

Modification des réglages

Ce tableau présente les réglages initiaux de ce lecteur. Vous pouvez modifier les réglages en fonction de vos préférences ou de l'environnement d'utilisation du lecteur. Ces réglages sont mémorisés jusqu'à leur prochain changement, même après la mise hors tension du lecteur. Pour de plus amples informations sur le fonctionnement des menus, consultez la page 23. •Les options soulignées correspondent aux préréglages effectués en usine.

Menus	Rubriques	Options
Disc(Disque)	AudioChoisissez la langue audio préférée.	English French German Italian Spanish OriginalOther ****Original: La langue originale de chaque disque est sélectionnée.Other ****: Saisissez un numéro de code avec les touches numériques (→ page 28).
	Subtitle (Sous-titres)Choisissez la langue préférée pour les sous-titres.	Automatic English French German Italian SpanishOther ****Automatic: Si la langue sélectionnée pour "Audio" n'est pas disponible, les sous-titres de cette langue apparaîtront automatiquement s'ils sont disponibles sur le disque.
	Menus (Menus)Choisissez la langue préférée pour les menus de disque.	English French German Italian SpanishOther ****
	Ratings (Protection parentale) (→ page 23)Choisissez le niveau de restriction pour limiter la lecture des DVD vidéo.L'écran de mot de passe s'affiche si vous choisissez les niveaux 0 à 7 ou si vous sélectionnez "Ratings" lorsque les niveaux 0 à 7 ont été sélectionnés.Sélectionnez "Level 0" (niveau 0) pour empêcher la lecture des disques qui ne comportent pas de niveau de protection parentale.	Réglage de la protection parentale(lorsque le niveau 8 est sélectionné)8 No Limit: Tous les DVD vidéo peuvent être lus.1 á 7: Empêche la lecture DVD vidéo ayant un niveau de protection parentale correspondant.0 Lock All: Empêche la lecture de tous les types de DVD vidéo.Modification de la protection parentale(lorsqu'un niveau de 0 à 7 est sélectionné)Unlock Player Change LevelChange Password Temporary Unlock
Video(vidéo),	TV Aspect (Format d'écran du téléviseur) (→ page 9)Choisissez le réglage suivant le téléviseur utilisé et vos préférence.	4:3 Pan&Scan 4:3 Letterbox 16:9
	Still Mode (Mode d'arrêt sur image) (→ page 28)Spécifiez le type d'image affichée en pause.	Automatic Field Frame
	NTSC Disc Output (Sortie de disque NTSC)Choisissez la sortie de signaux PAL 60 ou NTSC durant la lecture de disques NTSC (→ page 3).	PAL60: Avec un téléviseur PAL.NTSC: Avec un téléviseur NTSC.
Audio	Speaker Setting (Réglage des enceintes) DVD-V(→page 23) (Dolby Digital uniquement)Réglez le temps de retard pour les enceintes centrale et surround.	Centrale: 0/1,3/2,6/3,9/5,3 msSurround (L/R): 0/5,3/10,6/15,9 ms
	D. Range Compression (Compression de gamme dynamique) DVD-V (Dolby Digital uniquement)Changez la gamme dynamique en cas de visualisation tard le soir.	Off OnActivez la compression de la dynamique de modulation dans les cas suivants.Pour conserver la clarté des dialogues lors de l'écoute à volume réduit.Lorsque le son est distordu pendant la lecture d'un DVD à canaux multiples via deux canaux (lorsqu'un casque est connecté ou lors de l'utilisation du mode MIX 2CH).
	Audio during Search (Audio pendant la recherche) DVD-V VCDOption permettant d'activer ou de désactiver le son pendant la recherche.	On Off
Display(Afficheur)	Menu Language (Langue de menu)Choisissez la langue désirée pour ces menus et les messages à l'écran.	English Français Deutsch Italiano Español
	On-Screen Messages (Messages à l'écran)Option permettant d'afficher ou non les messages à l'écran.	On Off

Par la télécommande uniquement

Procédures communes

Consultez à la page 22 les informations sur les menus et options.

Préparatifs:

Appuyez sur [▶ DVD/CD] pour sélectionner "DVD/CD".

1 Appuyez sur [SHIFT] + [SETUP] pour afficher les menus des réglages.

2 Appuyez sur [◀, ▶] pour sélectionner l'onglet du menu.

L'écran change pour afficher le menu.

3 Appuyez sur [▲, ▼] pour sélectionner la rubrique à modifier puis appuyez sur [ENTER].

4 Appuyez sur [▲, ▼] pour sélectionner l'option désirée puis appuyez sur [ENTER].

L'écran montre à nouveau le menu des réglages.

Pour retourner à l'écran précédent

Appuyez sur [RETURN].

Quand vous avez terminé

Appuyez sur [SHIFT] + [SETUP].

Saisie d'un mot de passe (Ratings)

DVD-V

L'écran de saisie du mot de passe s'affiche lorsque vous sélectionnez les niveaux de 0 à 7.

1. Saisissez un mot de passe à 4 chiffres au moyen des touches numériques et appuyez sur [ENTER].

2. En cas de saisie d'un chiffre incorrect, appuyez sur [CANCEL] (annuler) pour l'effacer avant d'appuyer sur [ENTER].

3. Lorsque la protection parentale est établie, le verrou apparaît fermé.
   • N'oubliez pas votre mot de passe.

4. Appuyez sur [ENTER] pour confirmer les 4 chiffres.

Désormais, en cas d'insertion d'un DVD vidéo dépassant le niveau de protection parentale spécifié, un message apparaîtra sur le téléviseur.

Suivez alors les instructions sur l'écran.

Modification du temps de retard

DVD-V

(Dolby Digital, enceintes centrale et surround uniquement)

Pour une qualité d'écoute optimale avec un son sur 5,1 canaux, toutes les enceintes, à l'exception de subwoofer, doivent se trouver à la même distance par rapport à la position d'écoute. Si vous devez placer l'enceinte centrale ou les enceintes surround plus près de la position d'écoute, réglez le temps de retard de manière à compenser la différence. Temps de retard central

Modification du temps de retard

1. Appuyez sur [▲, ▼, ◀, ▶] pour sélectionner la case du temps de retard et appuyez sur [ENTER].
2. Appuyez sur [▲, ▼] pour régler le temps de retard et appuyez sur [ENTER].

Valeurs

Si la distance Ⓐ ou ⓑ est égale ou supérieure à la distance Ⓒ, réglez sur "0".

Si la distance Ⓐ ou ⓑ est inférieure à la distance Ⓒ, réglez comme suit.

a Enceinte centrale

Différence	Réglage
Environ 50 cm	1,3 ms
Environ 100 cm	2,6 ms
Environ 150 cm	3,9 ms
Environ 200 cm	5,3 ms

⑥ Enceinte surround

Différence	Réglage
Environ 200 cm	5,3 ms
Environ 400 cm	10,6 ms
Environ 600 cm	15,9 ms

Quand vous avez fini

Utilisez [▲, ▼, ◀, ▶] pour sélectionner "Exit" et appuyez sur [ENTER].

RQT6284

79

Connexions d'appareils audio/vidéo en option

• Éteignez tous les composants avant d'effectuer les raccordements.
• Référez-vous au manuel du composant pour plus d'informations. (Câbles et appareil non fournis.)

Téléviseur avec borne S-VIDEO

La borne S-VIDEO OUT procure une image plus nette que la borne VIDEO OUT en séparant les signaux de chrominance (C) et de luminance (Y) avant de les transmettre au téléviseur. (Les résultats obtenus varient suivant le téléviseur.)

Câble audio
Lecteur de disque laser, magnétoscope, etc.

Vous pouvez émettre le son d'un lecteur de disque laser/magnétoscope, etc., par les enceintes de cet appareil. Cet appareil est équipé d'un circuit Dolby Pro Logic. Le son sera reproduit avec la même puissance d'effets sonores stéréophoniques que l'on retrouve dans les salles de cinéma.

Lors du raccordement d'un tourne-disque

Nous vous recommandons l'utilisation d'un tourne-disque équipé d'un égalisateur intégré. Si le tourne-disque n'a pas d'égalisateur intégré, raccordez-le d'abord à un égalisateur indépendant puis raccordez ce dernier à l'appareil.

Pour faire la lecture

1 Appuyez sur [TUNER/AUX] pour sélectionner "AUX". À chaque pression de la touche:
2 Lancez la lecture.

$$ \mathrm{FM} \rightarrow \mathrm{AM} \rightarrow \mathrm{AUX} $$

$$ \uparrow $$

Raccordements d'antennes extérieures

Utilisez des antennes extérieures si la réception radio n'est pas bonne.

Remarques

Déconnectez l'antenne extérieure lorsque vous n'utilisez pas l'appareil.

N'utilisez pas l'antenne extérieure pendant les orages.

Placement

Placer l'appareil sur une surface plane éloignée de la lumière directe du soleil, de hautes températures, de haute humidité et de vibrations excessives. Ces conditions peuvent endommager le coffret et les autres composants, raccourcissant la durée de vie de l'appareil.

Ne pas placer d'objets lourds sur l'appareil.

Tension

Ne pas utiliser de sources d'alimentation à haut voltage. Cela peut surcharger l'appareil et provoquer un incendie.

Ne pas utiliser de source d'alimentation CC. Vérifier soigneusement la source lors de l'installation de cet appareil sur un navire ou tout endroit où le courant continu est utilisé.

Protection du cordon d'alimentation

S'assurer que le cordon est correctement branché et qu'il n'est pas endommagé. Un mauvais raccord et un cordon endommagé peuvent provoquer un incendie et des décharges électriques. Ne pas tirer, plier ou placer des objets lourds sur le cordon.

Saisir fermement la fiche pour débrancher le cordon. Tirer le cordon peut provoquer des décharges électriques.

Ne pas manipuler la fiche avec les mains mouillées. Cela peut provoquer des décharges électriques.

Corps étranger

Ne pas laisser d'objets métalliques tomber dans l'appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement.

Ne pas laisser de liquides pénétrer dans l'appareil. Cela peut provoquer des décharges électriques ou un mauvais fonctionnement. Si cela se produit, débrancher immédiatement l'alimentation et contacter le revendeur.

Ne pas vaporiser d'insecticides sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent s'enflammer s'ils sont vaporisés dans l'appareil.

Réparation

Ne pas tenter de réparer cet appareil soi-même. Si le son est interrompu, si les témoins ne s'allument pas, si de la fumée apparaît ou si tout autre problème qui n'est pas couvert par ces instructions se produit, contacter le revendeur ou un centre de réparation agréé. Des décharges électriques ou l'endommagement de l'appareil peuvent se produire si l'appareil est réparé, démonté ou remonté par des personnes qui ne sont pas qualifiées.

Augmenter sa durée de vie en débranchant l'appareil de sa source d'alimentation s'il doit ne pas être utilisé pendant une longue période.

Manipulation des disques

N'utilisez pas de disques de forme irrégulière (en forme de cœur par exemple), car ils peuvent endommager le lecteur.

■ Comment tenir un disque

Ne touchez pas la surface enregistrée.

■ Si la surface est sale

Passez un chiffon légèrement humide sur la surface du disque puis essuyez-la.

Si le disque passe d'un endroit frais à une pièce chauffée, il est possible que de la condensation se forme sur sa surface

Avant d'utiliser le disque, essuyez-le avec un chiffon doux et sec non pelucheux.

■ Précautions de maniement

• N'écrivez pas sur la surface qui porte l'étiquette avec un stylo-bille ou tout autre instrument d'écriture.
• N'utilisez pas de vaporisateurs de nettoyage pour disques, benzine, diluant, liquides anti-électricité statique ni aucun autre solvant d'aucune sorte.
• Ne collez pas d'étiquette ni d'autocollants sur les disques. (N'utilisez pas le disque si la colle dépasse de sous l'autocollant ou s'il reste de la colle lorsque l'autocollant est parti.)
• N'utilisez ni protections ni caches anti-ragures.
• N'utilisez pas de disques imprimés avec des imprimantes CD disponibles dans le commerce.

■ Évitez de placer ou ranger les disques dans les endroits suivants

• Endroits exposés en plein soleil
  • Endroits humides ou poussiéreux
• Endroits directement exposés à une bouche de chaleur ou à un appareil de chauffage

Guide de dépannage

Avant de faire appel à un réparateur, recherchez dans le tableau ci-dessous la cause possible du problème que présente le lecteur. En cas de doute sur certains points de vérification ou si les solutions indiquées dans ce tableau ne résolvent pas le problème, consultez votre revendeur.

Les pages de référence sont indiquées sous forme de numéros entourés en noir ⑧.

Alimentation

Pas d'alimentation.Le lecteur passe automatiquement en mode de veille.

• Insérez le cordon d'alimentation à fond dans la prise d'alimentation secteur.8• Pour économiser l'énergie, l'appareil passe automatiquement en mode de veille après environ 30 minutes en mode d'arrêt. Remettez l'appareil sous tension.• L'appareil a été commuté en mode de veille par le programmateur d'arrêt différé.21

Fonctionnement

Pas de réponse à la pression des touches.	Certaines opérations peuvent ne pas être autorisées par le disque.L'appareil peut avoir été affecté par la foudre, l'électricité statique ou un quelconque autre facteur externe.Procédure de réinitialisation:Appuyez sur [∅] pour commuter l'appareil en mode de veille puis remettez-le en marche.Vous pouvez aussi appuyer sur [∅] pour commuter l'appareil en mode de veille, débrancher le cordon d'alimentation puis le rebrancher.
Aucune opération possible avec la télécommande.	Vérifiez que les piles ont été posées correctement.9Les piles sont épuisées; changez-les.9Pointez la télécommande vers le capteur de télécommande et actionnez-la.
La lecture ne commence pas même en appuyant sur [▶ DVD/CD].La lecture commence mais s'arrête immédiatement.	De la condensation s'est formée: attendez 1 à 2 heures qu'elle se soit évaporée.Ce lecteur ne peut lire que des DVD vidéo, CD et vidéo CD.3Ce lecteur ne peut pas faire la lecture des DVD vidéo avec un code de zone différent de "2" ou "ALL", ou avec un code de zones multiples incluant "2".1Le disque est peut-être sale. Nettoyez-le.25Assurez-vous que le disque est bien inséré: face imprimée orientée vers la droite si l'appareil est installé à la verticale, ou vers le haut s'il est installé à l'horizontale.10
Impossible de sélectionner une autre langue.	Les disques qui ne contiennent qu'une langue ne permettent pas de choisir une autre langue.Avec certains disques, il n'est pas possible de choisir une autre langue avec [AUDIO] ou [SUBTITLE]. Essayez de la sélectionner à partir du menu du disque si ce dernier présente un tel menu.11
Pas de lecture par menus	Des menus ne sont affichés que s'ils sont enregistrés sur le disque.
Absence de sous-titres.	Les sous-titres n'apparaissent qu'avec les disques qui en comportent.Les sous-titres sont effacés du téléviseur. Affichez les sous-titres.10
La langue de piste son et/ou de sous-titrage n'est pas celle sélectionnée avec les menus de réglages.	Cette langue n'est pas enregistrée sur le disque.
Impossible de changer l'angle.	Cette fonction dépend de la disponibilité du logiciel. Même si un disque comporte plusieurs angles de vue, ces angles peuvent n'avoir été enregistrés que pour des scènes spécifiques.
Il n'est pas possible d'accéder au menu de réglages.	Sélectionnez "DVD/CD" comme source.Annulez la lecture programmée ou la lecture aléatoire.1111
Vous avez oublié votre mot de passe de protection parentale.Rétablissez les valeurs préréglées en usine.	En mode d'arrêt, maintenez [■] enfoncée sur l'appareil et [≥10] sur la télécommande pendant environ 3 secondes, jusqu'à ce que "Initialized" disparaisse du téléviseur. Mettez ensuite l'appareil hors tension, puis à nouveau sous tension.Tous les réglages reprendront leurs valeurs initiales.

Son

Pas de son.Son déformé.	●Vérifiez les raccordements. 7824●Augmentez le volume.●Désactivez la coupure de son.21●Mettez l'appareil hors tension, identifiez la cause et corrigez le problème, puis remettez l'appareil sous tension.Les causes incluent:-Court-circuit (contact de fils exposés) des fils d'enceinte positif et négatif.7-Utilisation d'enceintes dont l'impédance est inférieure à l'impédance nominale de cet appareil.22-Le fait de soumettre les enceintes à un volume trop élevé ou une puissance excessive.-Utilisation de l'appareil dans un environnement à température élevée sans ventilation adéquate.
On entend un bourdonnement pendant la lecture.	●Il y a un cordon d'alimentation ou une lumière fluorescente après des câbles. Gardez les autres appareils et cordons éloignés des câbles de l'appareil.
Il n'y a pas de son émis par le subwoofer.	●Vérifiez si le subwoofer n'a pas été réglé sur "SUB W 0".23


Distorsion de l'image. Pas d'image.	●Il est normal qu'il y ait un peu de distorsion pendant la recherche. ●Assurez-vous que le téléviseur est correctement raccordé. 7 ●Vérifiez que le téléviseur est allumé. ●Vérifiez que le réglage d'entrée vidéo (p. ex. VIDEO 1) du téléviseur est correct.
L'image montrée sur le téléviseur n'est pas normale. (Les côtés de l'image sont coupés ou des bandes noires apparaissent en haut et en bas de l'écran.)	●Passez au menu vidéo de l'écran de réglages, et adaptez le réglage de "TV Aspect" à votre téléviseur. Vous devez peut-être aussi changer le mode d'écran sur le téléviseur lui-même. 9 ●Vérifiez que le lecteur est raccordé directement au téléviseur, et non via un magnétoscope.
La qualité d'image est mauvaise.	●Vérifiez les réglages du menu vidéo des bandes d'icônes GUI. 10
L'image du téléviseur disparaît ou des bandes apparaissent sur l'écran.	●La position ou l'orientation de l'antenne est incorrecte. Si vous utilisez une antenne intérieure, changez-la pour une antenne extérieure. 24 ●Le cordon d'antenne du téléviseur est trop près de l'appareil. Éloignez le cordon d'antenne du téléviseur de l'appareil.

Écoute de la radio

Vous entendez du bruit (parasites).L'indication "STEREO" clignote ou ne s'allume pas.Le son est déformé.	•Réglez la position de l'antenne FM ou AM.•Utilisez une antenne extérieure.21
Vous entendez des battements (Interférence).	•Éteignez le téléviseur ou éloignez-le de l'appareil.
Vous entendez un léger bourdonnement lorsque vous écoutez une émission AM.	•Éloignez l'antenne des autres câbles et cordons.

Affichages de l'appareil

L'afficheur est sombre.	● Appuyez sur [SHIFT] + [LIGHT] pour allumer l'éclairage de fond, ou appliquez une pression maintenue sur [GUI DISPLAY] et puis appuyez sur [▲, ▼] pour régler le contraste. 21
"NO PLAY" (pas de lecture)	● Vous avez inséré un disque incompatible; insérez un disque approprié. 3
"NO DISC" (pas de disque)	● Aucun disque n'est inséré ; insérez un disque.● Le disque n'est pas inséré correctement ; insérez-le correctement. 10
"F61"	● Vérifiez les raccordements des câbles d'enceinte et corrigez-les. 7Si cela ne règle pas le problème, il y a un problème d'alimentation. Contactez votre revendeur.
"DVD U11"	● Le disque est sale. Essuyez-le avec un chiffon doux. 25
"ERROR"	● Exécution d'une commande incorrecte. Lisez les instructions et essayez à nouveau.
"DVD H□□"□□ représente un nombre.	● Un problème est probablement survenu. Le numéro qui suit "H" dépend de l'état de l'appareil.Procédure de réinitialisation:Appuyez sur [◇] pour commuter l'appareil en mode de veille puis remettez-le en marche. Vous pouvez aussi appuyer sur [◇] pour commuter l'appareil en mode de veille, débrancher le cordon d'alimentation puis le rebrancher.● Si le numéro technique ne disparaît pas, notez-le et contactez un réparateur agréé.
"SETTING ERROR/CHANGE SETTING"	● Vous avez installé l'appareil à l'envers. Retournez-le. 5(L'appareil passe en mode de veille après 10 minutes dans cette position.)

Affichages du téléviseur

Aucun affichage sur l’écran.Les bandes d’icônes GUI ne s’affichent pas ou s’affichent partiellement sur le téléviseur.Le menu du disque s’affiche dans une autre langue.

●Passez à Display (affichage) dans les menus de réglages, et sélectionnez “On” pour “On-Screen Messages”. 22●Appuyez sur [▲, ▼] pendant que l’icône extrême droite est en surbrillance pour décaler ces bandes d’icônes vers le bas. 15●Passez à Disc (disque) dans les menus de réglages, et sélectionnez la langue de votre choix pour “Menus”. 22

Entretien

La surface du boîtier est polie.

Utilisez le chiffon fourni pour la nettoyer.

- Ne jamais utiliser d'alcool, diluant pour peinture ni de benzine pour nettoyer l'appareil.

Avant de déplacer l'appareil, assurez-vous que le tiroir de disque est vide.

Sinon, vous risquez d'endommager gravement le disque ou l'appareil.

Glossaire

Bitstream (flux de données)

Le bitstream est la forme numérique des données audio multicanal (5,1 canaux, par exemple) avant le décodage dans ses divers canaux.

Décodeur

Un décodeur ramène les signaux audio codés des disques DVD à leur forme normale. Cette opération est appelée décodage.

Dolby Digital

Procédé de codage de signaux numériques mis au point par Dolby Laboratories. Ces signaux peuvent être des signaux audio stéréo (2 canaux) mais aussi des signaux audio 5,1 canaux. Grâce à ce procédé, une grande quantité d'informations audio peut être enregistrée sur un seul disque.

Dolby Pro Logic

Système surround dans lequel une plage audio 4 canaux est enregistrée sous forme de 2 canaux puis restituée sur 4 canaux à la lecture. Le canal surround est monophonique et peut reproduire jusqu'à 7 kHz.

DTS (Digital Theater Systems)

Système surround utilisé dans la plupart des salles de cinéma dans le monde. Il offre une bonne séparation des canaux, rendant possibles des effets sonores réalistes.

Gamme dynamique

Différence entre le plus bas niveau de son pouvant être perçu au-dessus du bruit de l'équipement et le plus haut niveau de son avant qu'une distorsion ne se produise.

Image fixe et trame fixe

Les images animées des films sont obtenues par assemblage d'images fixes. Environ 30 images sont affichées par seconde.

Une image est composée de deux trames. Un téléviseur ordinaire affiche ces trames l'une après l'autre pour créer des images.

Une image fixe est affichée lorsque vous mettez un film en pause. Une image fixe est composée de deux trames alternées, si bien que l'imagé peut paraître floue, mais la qualité générale est élevée.

Une trame fixe n'est pas floue, mais elle ne comporte que la moitié des informations d'une image fixe, de sorte que la qualité d'image est inférieure.

I/P/B

MPEG 2, le standard de compression vidéo adopté pour le DVD vidéo, code les images vidéo en utilisant les trois types d'image suivants:

I: Image intra (image I)

Cette image est une image complète servant de référence aux suivantes. C'est elle qui offre la meilleure qualité d'image et que l'on utilise pour le réglage de l'image.

P: Image prédite (image P)

Cette image est calculée d'après les images I et P qui la précèdent.

B: Image bidirectionnelle (image B)

Cette image est calculée d'après les images I et P qui la précèdent et la suivent. C'est elle qui comporte le moins d'informations.

PCM linéaire (modulations par impulsions codées)

Il s'agit de signaux numériques non compressés, similaires à ceux des CD.

MP3

Méthode de compression des données audio, MPEG Audio Layer 3 (MP3) permet de les réduire jusqu'au dixième de leur taille initiale sans trop affecter la qualité audio.

Lors de la création de fichiers MP3 pour en faire la lecture sur cet appareil

- Formats de disques : ISO9660 niveau 1 et niveau 2 (sauf pour les formats étendus)

Fichiers: fichiers MP3 portant l'extension ".mp3" ou ".MP3".

- Pour que cet appareil fasse la lecture des fichiers dans un ordre déterminé, faites commencer les noms des dossiers et fichiers par des numéros, dans l'ordre désiré pour la lecture. Il se peut toutefois que cela ne fonctionne pas dans certains cas.

Non compatible avec les enregistrements multisession

Si vous enregistrez des fichiers MP3 sur un CD-R/CD-RW en plusieurs sessions, cet appareil ne pourra faire la lecture que des enregistrements effectués lors de la première session.

Commande de lecture (PBC)

Si un vidéo CD est doté de la fonction de commande de lecture, vous pouvez sélectionner les scènes et informations au moyen de menus (train binaire).

Liste des codes de langue

Abkhaze:	6566	Canara		Grec:	6976	Letton, lette:	7686	Persan:	7065	Tatar:	8484
Afar:	6565	(cannada):	7578	Groenlandais:	7576	Lingala:	7678	Polonais:	8076	Tchi:	8487
Afrikaans:	6570	Catalan:	6765	Guarani:	7178	Lituanien:	7684	Portugais:	8084	Tchèque:	6783
Albanais:	8381	Chinois:	9072	Géorgien:	7565	Macédonien:	7775	Quéchua:	8185	Thaï:	8472
Allemand:	6869	Chona:	8378	Haoussa:	7265	Malais:	7783	Rhéto-roman:	8277	Tibétain:	6679
Amharique:	6577	Corse:	6779	Hindi:	7273	Malayalam:	7776	Roumain:	8279	Tigrigna:	8473
Anglais:	6978	Coréen:	7579	Hongrois:	7285	Malgache:	7771	Russe:	8285	Tonga:	8479
Arabe:	6582	Croate:	7282	Hébreu:	7387	Maltais:	7784	Samoan:	8377	Turc:	8482
Arménien:	7289	Danois:	6865	Indonésien:	7378	Maori:	7773	Sanscrit:	8365	Turkmène:	8475
Assamais:	6583	Espagnol:	6983	Interlingua:	7365	Marathe:	7782	Serbe:	8382	Télougou:	8469
Aymará:	6588	Espéranto:	6979	Irlandais:	7165	Moldave:	7779	Serbo-croate:	8372	Ukrainien:	8575
Azéri:	6590	Estonien:	6984	Islandais:	7383	Mongol:	7778	Sindhi:	8368	Vietnamien:	8673
Bachkir:	6665	Fidjien:	7074	Italien:	7384	Nauri:	7865	Singhalais:	8373	Volapük:	8679
Basque:	6985	Finnois:	7073	Japonais:	7465	Norvégien:	7879	Slovaque:	8375	Xhosa:	8872
Bengali:	6678	Français:	7082	Javanais:	7487	Néerlandais:	7876	Slovène:	8376	Yiddish:	7473
Bhoutani:	6890	Frison:	7089	Kazakh:	7575	Népalais:	7869	Somali:	8379	Yorouba:	8979
Bihari:	6672	Féroïen:	7079	Khmer		Oriya:	7982	Souahéli:	8387	Zoulou:	9085
Birman:	7789	Galicien:	7176	(cambodgien):	7577	Ouoiot:	8779	Soudanais:	8385
Biélorusse:	6669	Gallois:	6789	Kirghiz:	7589	Ourdou:	8582	Suédois:	8386
Breton:	6682	Gélique		Kurde:	7585	Ouzbek:	8590	Tadjik:	8471
Bulgare:	6671	écossais:	7168	Lao:	7679	Pachto, pachtou:	8083	Tagal:	8476
Cachemiri:	7583	Goudjerati:	7185	Latin:	7665	Pendjabi:	8065	Tamoul:	8465

SECTION AMPLIFICATEUR

Puissance de sortie RMS TTL(Distorsion harmonique totale 10 %)	200 W
AVANT 1kHz	20 W par canal (8 Ω)
CENTRALE 1kHz	50 W (8 Ω)
SURROUND 1kHz	25 W par canal (8 Ω)
SUBWOOFER 80 Hz	60 W (8 Ω)
Puissance de sortie DIN TTL(Distorsion harmonique totale 1 %)	164 W
AVANT 1kHz	14 W par canal (8 Ω)
CENTRALE 1kHz	45 W (8 Ω)
SURROUND 1kHz	18 W par canal (8 Ω)
SUBWOOFER 80 Hz	55 W (8 Ω)
Sensibilité d'entrée/impédance d'entrée AUX	250 mV, 10 kΩ

SECTION TUNER FM

Plage de fréquence	87,50–108,00 MHz (par pas de 50 kHz)
Bornes d'antenne	75 Ω (asymétriques)

SECTION TUNER AM

Plage de fréquence

522–1629 kHz (par pas de 9 kHz)

SECTION DISQUE

Disques pris en charge
	DVD vidéo
	DVD-R (disques de format DVD vidéo)
	CD (CD-DA), Vidéo CD
	CD-R/RW(disques de format CD-DA, Vidéo CD, MP3)
Audio
Nombre de canaux	5,1 (AG, AD, SG, SD, C, SW)
Vidéo
Système de signaux	PAL, PAL60/NTSC
Borne de sortie	Borne RCA (vidéo composite)
	Borne S (Y, C)
Capteur
Source de faisceau	Laser semiconducteur
Longueur d'ondes
DVD	658 nm
CD/VCD	790 nm

SECTION ENCEINTE

Enceintes avant/centrale SB-FDM3
Type	Circuit fermé à 1 voie, 1 haut-parleur
Haut-parleur
Pleine gamme	Cône, 6,5 cm
Impédance	8 Ω
Puissance d'entrée	60 W (musique)
Niveau de pression sonore	80 dB/W (1,0 m)
Plage de fréquence	150 Hz-25 kHz (-16 dB)
	200 Hz-22 kHz (-10 dB)
Dimensions (L×H×P)	83×108×99 mm
Poids	0,7 kg

Enceinte surround SB-RDM3

Type	Circuit fermé à 1 voie, 1 haut-parleur
Haut-parleur
Pleine gamme	Cône, 6,5 cm
Impédance	8 Ω
Puissance d'entrée	60 W (musique)
Niveau de pression sonore	80 dB/W (1,0 m)
Plage de fréquence	150 Hz-25 kHz (-16 dB)
	200 Hz-22 kHz (-10 dB)
Dimensions (L×H×P)	83×108×99 mm
Poids	0,7 kg

Subwoofer SB-WDM3

Type	Circuit bass-reflex à 1 voie, 1 haut-parleur
Haut-parleur
Super woofer	Cône, 17 cm
Impédance	8 Ω
Puissance d'entrée	60 W (musique)
Niveau de pression sonore	80 dB/W (1,0 m)
Plage de fréquence	42 Hz-1,5 kHz (-16 dB)
	46 Hz-0,9 kHz (-10 dB)
Dimensions (L×H×P)	164×297×320 mm
Poids	3,7 kg

GÉNÉRALITÉS

Alimentation	CA 230 V, 50 Hz
Consommation	105 W
Dimensions (L×H×P)
À la verticale et avec le support	135×298×390 mm
À l'horizontale et avec les pieds fixés	292×100×390 mm
Poids	6,2 kg

Consommation en mode de veille 0,9 W

Remarque

1. Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
2. On mesure la distorsion harmonique totale au moyen d'un analyseur de spectre digital.
