MODE D'EMPLOI ACLEIS CONDENS ELM LEBLANC
Modèle et brevets déposés - Réf 6720640164-1 fr (2009/06)CP
Chaudières murales gaz à condensation avec micro-accumulation
Etanche a ventouse
La passion du service et comport
Table des matieres
1 Explication des symboles et mesures de sécurité 3
1.1 Explication des symboles 3
1.2 Mesures de sécurité 4
2 Vue d'ensemble des éléments de commande 6
3 Mise en service 8
4 Utilisation 12
4.1 Allumer/eteindre l'appareil 13
4.2 Mise en marche du chauffage 14
4.3 Régulation du chauffage (en option) 16
4.4 Regler la tempereature d'eau chaude sanitaire 17
4.5 Mode eté (pas chauffage, eau chaude sanitaire uniquement) 19
4.6 Protection contre le gel 20
4.7 Verrouillage des touche 21
4.8 Anomalies 22
4.10 Messages indiqués sur l'afficheur 23
5 Consignes pour economiser l'énergie 24
6 Généralités 26
7 Résumé du mode d'emploi 27
1 Explication des symboles et mesures de sécurité
1.1 Explication des symboles
Les indications relatives à la sécurité sont écrites sur un fond grise et précédées d'un triangle de présignalisation.
Les mots suivants indiquent le degré du danger encouru si les indications pour éviter ce risque ne sont pas suivies.
- Prudence: risque de légers dommages matériels.
- Avertissement : risque de légers dommages corporels ou de gros dommages matériels.
Dans le texte, les indications sont précédées du symbole ci-contre. Elles sont délimités par des lignes horizontales.
Ces indications donnent des informations importantes dans les cas où il n'y a pas de risque d'endommager l'appareil ou demettre en périel l'utilisateur.
1.2 Mesures de sécurité
Si I'on percoit une odeur de gaz :
Fermer le robinet de gaz (voir page 8).
Ouvr les fenêtres.
Ne pas actionner les commutateurs électriques ou tout autre objecto provoquant des étincelles.
Eteindre toute flamme à proximé.
- Téléphoner immédiatement, de l'extérieur à la compagnie de gaz et à un installateur ou un service après-vente agrée e.l.m. leblanc.
Si I'on percoit une odeur de gaz brulés
- Mettre l'appareil hors service (voir page 16).
Ouvr les fenêtres et les portes.
Informer immédiatement un installerateur ou un service après-venture/agrée e.l.m. leblanc.
L'installation ainsi que les modifications eventuellement apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-venture/agree e.l.m. leblanc.
Toute intervention sur un organe scelle est interdite.
- Les gains, conduits et dispositifs d'évacuation des fumées ne doivent pas été modifiés.
En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil): Ne pas fermer ni réduire les orifices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'accuee d'air de combustion.
Désinfection thermique (appareils égalis avec optionallon)
Risque de brûlure!
Surveiller impératifement le fonctionnement à des températures supérieures à 60^ .
N'effectuer la désinfection thermique qu'en dehors des périodes normales d'utilisation ( page 29)
Maintenance
Recommendation pour nos clients : Nous recommendons vivement de conclure un contrat d'entretien avec un installerateur ou service après-vente agreé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance.
Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pieces de rechange d'origine!
Matières explosives et facilement inflammbables
- Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) àproximateimmédiate de l'appareil.
Air de combustion/air ambient
L'air de combustion/air ambient doit être exempt de substances agressives ( comme par exemple les hydrocarbures halogènes qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion.

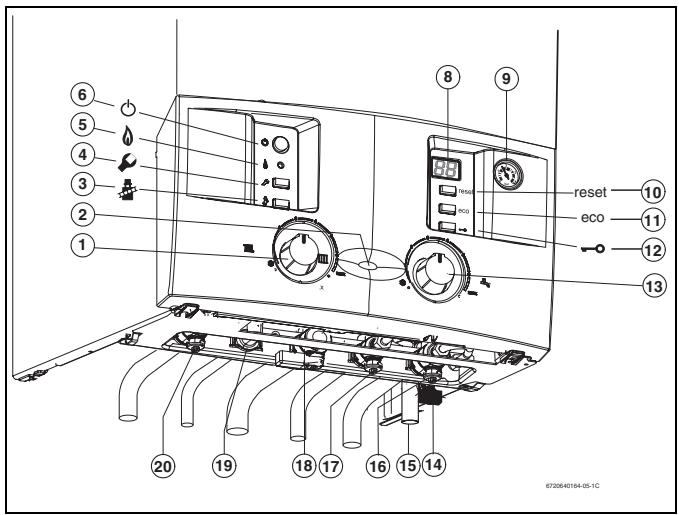

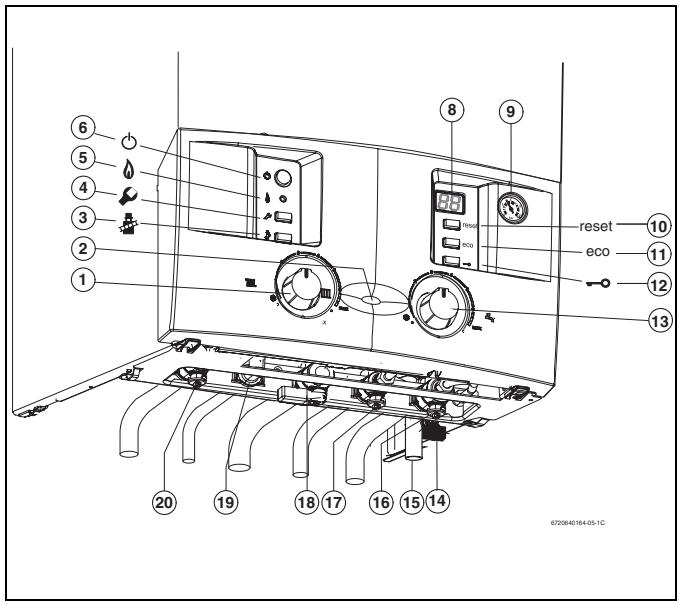

2 Vue d'ensemble des éléments de commande
Fig. 1
1 Selecteur de température de départ chauffage
2 Témoin de fonctionnement
3 Touche ramonage pour le professionnel (voir notice d'installation)
4 Touche de service pour le professionnel (voir notice d'installation)
5 Voyant de contrôle du fonctionnement du brûleur
6 Interrupteur principal
8 Afficheur
9 Manometre
10 Touche Reset
11 Touche eco
12 Verrouillage des touches
13 Selecteur de température eau chaude sanitaire
14 Robinet de replissage
15 Tuyaux de vidange de la soupape de sécurité chauffage
16 Robinet de retour chauffage
17 Robinet entree eau froide sanitaire
18 Robinet de gaz (ferme)
19 Raccord eau chaude sanitaire
20 Robinet de départ chauffage
Les touches (3) et (4) sont réservées exclusivement à l'utilisation d'un installerateur ou d'un service après-vente/agree e.l.m. leblanc.
3 Mise en service
Ouvrir le robinet de gaz
Tourner la manette dans le sens inverse des aiguilles d'une montre. Si la manette est dans le sens d'écoulement, le robinet est ouvert.
Fig. 2

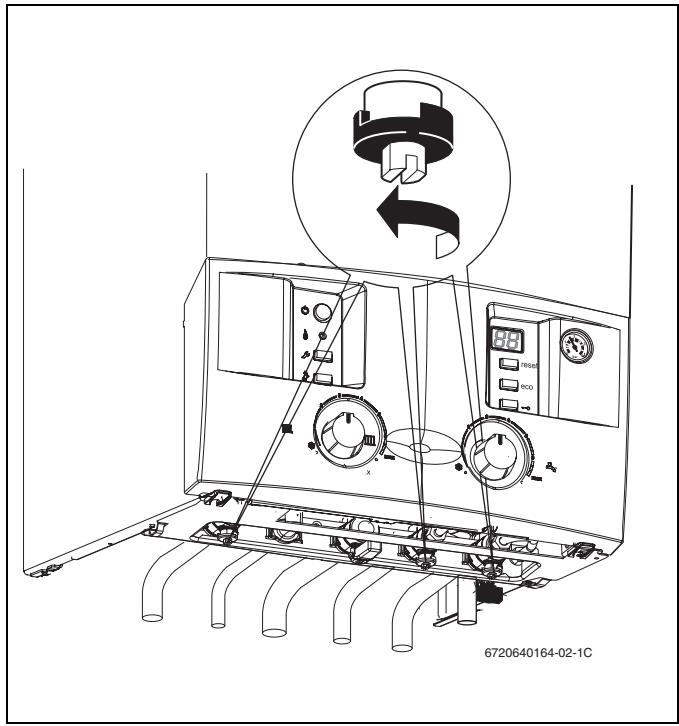

Ouvrir les robinets
Tourner la vis carree avec une clé jusqu'à ce que l'encoche soit positionnee dans le sens de I'ecoulement.
Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.
Fig. 3

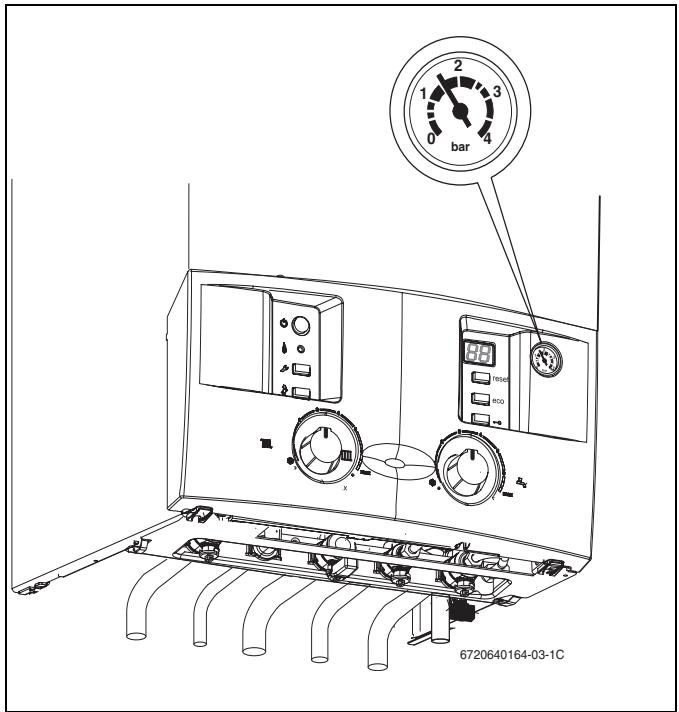

Contrôler la pression de l'eau du circuit de chauffage
La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bar.
Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installerateur.
Fig. 4

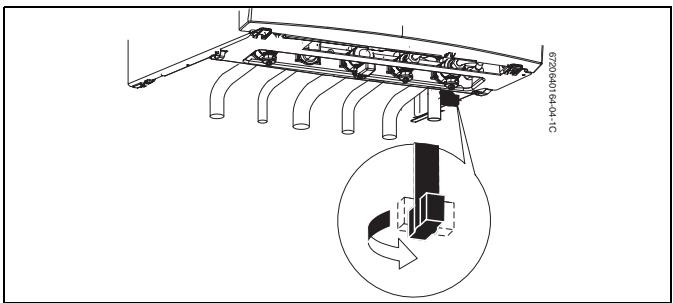

Rajouter de l'eau de chauffage
Prudence: L'appareil peut être endommagé.
Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.
Le dispositif de replissage se trouve en dessous de l'appareil entre le raccord de returnCHAuffage et le raccord d'eau froide.
La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).
Ouvrir le robinet de replissage et replir l'installation de chauffage.
Refermer le robinet de remplissage.
Fig. 5 Robinet de replissage
4 Utilisation
Cette notice d'utilisation ne concerne que la chaudière.
Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation.
Les possibités suivantes de la régulation de chauffage peuvent être utilisées :
- Régulation à sonde extérieure montée en dehors de l'appareil.
Thermostat d'ambiance
- ainsi que des régulations ou thermostats combinés avec une commande à distance.
Veuillez donc tenir compte de la notice d'utilisation de la régulation utilisée.
4.1 Allumer/éteindre l'appareil
Allumer
Appuyer sur l'interrupteur principal pourmettre l'appareil sous tension.
Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.
Fig. 6
L'appareil s'initialise et effectue pendant environ 5 secondes une vérification des différentes fonctions. Lorsque le test progressive, l'afficheur indique pendant environ 2 secondes , les touches 和 et 和 s'allument en orange, la touche reset en rouge et les touches eco et en vert. Le test terminé, l'afficheur indique la température départ instantanée de l'eau de chauffage.
Si l'afficheur indique - en alternance avec la tempéra-ture de départ chauffage, le programme de replissage du siphon est en fonction.
Le programme de replissage du siphon garantit le bon replissage du siphon de condensats après l'installation de l'appareil et après des périodes d'arrêt prolongées. L'appareil est maintainu en conséquence à une faible puissance calorifique pendant 15 minutes.
Arrêt
Appuyer sur l'interrupteur principal pourmettre l'appareil hors tension. Le témoin de fonctionnement s'éteint.
Si l'appareil doit être mis hors service pour une longue période : prévoir une protection anti-gel (voir chapitre 5.7).

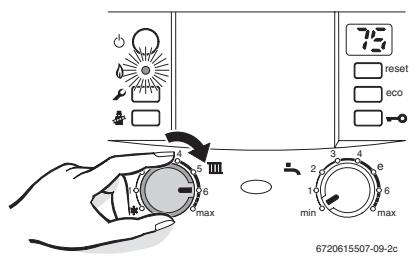

4.2 Mise en marche du chauffage
La température de départ de l'eau de chauffage peut être régée entre environ 20^ et 90^ .
Pour les planchers chauffants, faire attention aux températures maximales de départ admissibles.
Tournier le sélecteur de température [Ⅲ], afin d'adapter la température de l'eau de chauffage à l'installation :
- Planchers chauffants: par ex. position « 1 » (env. 20^ )
- Chauffage basse température: position « 3 » (env. 42^ )
Circuit de chauffage traditionnel: position « 6 » (env. 75^ )
- Chauffage par convecteurs: position « max » (env. 90 °C)
Fig. 7
Lorsque le brûleur est en marche, le témoin vert est allumé.
Tab. 1
| Position du sélecteurⅢ | Température de départchauffage |
| 1 | env. 20 °C |
| 2 | env. 31 °C |
| 3 | env. 42 °C |
| 4 | env. 53 °C |
| 5 | env. 64 °C |
| 6 | env. 75 °C |
| max | env. 90 °C |

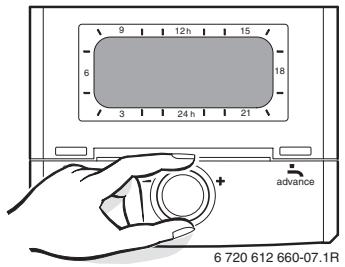

4.3 Régulation du chauffage (en option)
Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisée. Vous y trouvez :
comment régler le mode de fonctionnement et la courbe de chauffage sur les régulations à sonde extérieure,
comment régler la températe ambiente,
comment chauffer de manière économique et réduire la consommation d'énergie.
Fig. 8

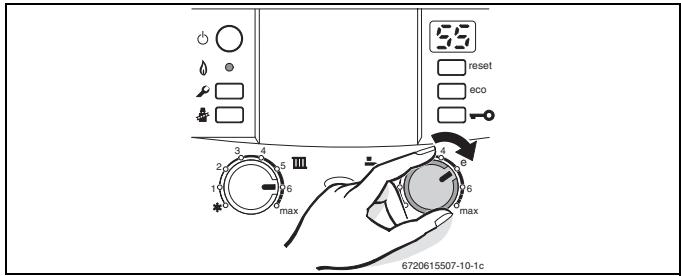

4.4 Régler la température d'eau chaude sanitaire
Tournier le sélecteur, afin de régler la température de l'eau chaude sanitaire.
La température régée n'est pas indiquée sur l'affcheur.
Fig. 9
Tab. 2
| Position du sélecteur | Température d'eau chaude sanitaire |
| min | env. 15 °C (protection antigel) |
| e | env. 50 °C |
| max | env. 60 °C |
Touche eco
En appuyant sur la touche eco, on peut désir entre mode comport et mode économique.
Mode comport, la touche eco est eteinte (réglage d'origine)
Pourmettreenmodeconfort,
appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.
En mode comport, l'eau chaude est maintainu en permanence à la température réglée, ce qui permet de garantir un comport optimal en eau chaude sanitaire.
Mode économique, la touche eco est allumée
Pourmettre enmodeeconomique,
appuyer sur la touche eco jusqu'acce qu'elle s'allume.
En mode économique, la conservation permanente de la chaleur de l'échangeur sanitaire est désactivée. La priorité sanitaire reste activée.
Avec message de demande:
en ouvrant le robinet d'eau chaude brievement puis en le refermant (message de besoin), l'eau sanitaire est rechauffee à la température programmée au selecteur. Ainsi, lorsque l'on puise de l'eau quelsques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.
- Sans message de demande:
le rechauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtaining l'eau chaude est plus long.
La déclaration « message de demande » permet une économie de gaz et d'eau maximale.

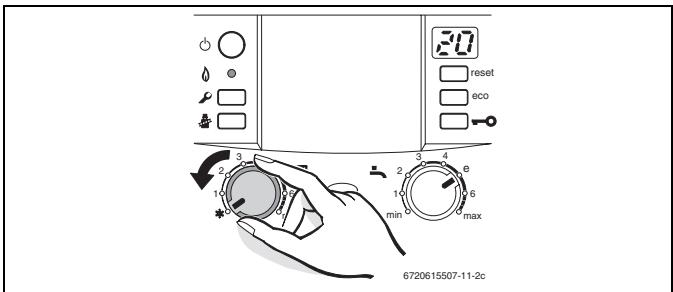

4.5 Mode été (pas de chauffage, eau chaude sanitaire uniquement)
Noter la position du sélecteur de température de départ chauffage III.
Tournier le sélecteur de température de départ chauffage III entièrement vers la gauche (position ***).
Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulations, thermostat et horloge de programmation n'est pas coupée.
Fig. 10
Avertissement : Risque de gel de l'installation de chauffage.
Consulter aussi, les instructions d'utilisation de la régulation ou du thermostat.
4.6 Protection contre le gel
Pour le circuit de chauffage :
Laisser l'appareil sous tension et ne pas couper le gaz etmettre leselecteur au moins en position 1.
Fig. 11
- Mélanger du produit antigel à l'eau de chauffage lorsque l'appareil est hors service (voir la notice d'installation) et vid Danger le circuit d'eau chaude sanitaire.
Consulter aussi, les instructions d'utilisation de la régulation ou du thermostat.

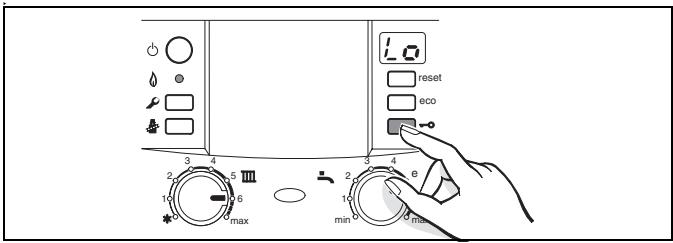

4.7 Verrouillage des touches
Le verrouillage des touches agit sur les selecteurs de la température de départ chauffage et de la température eau chaude sanitaire ainsi que sur toutes les touches, sauf l'interrupteur principal et la touche de ramonage.
Enclencher le verrouillage des touches :
Appuyer sur la touche jusqu'à ce que l'afficheur indique L.
Fig. 12
Désactiver le verrouillage des touches :
Appuyer sur la touche jusqu'à ce que l'afficheur indique la température de départ chauffage.
4.8 Anomalies
Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.
Si un defaulted survient pendant le fonctionnement de l'installation, un signal d'advertisement retentit et le témoin de fonctionnement clignote.
Ce signal d'ajretissement est coupé en appuyant sur n'im-porte qu'elle touche.
L'afficheur indique un code d'erreur et la touche reset peut clignoter.
Si la touche reset clignote :
- Appuyer sur la touche reset et maintainir jusqu'à ce que l'afficheur indique -.
L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.
Si la touche reset ne clignote pas :
- Eteindre l'appareil et le rallumer (voir page15). L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.
S'il n'est pas possible de remédier à la perturbation :
Contacter un installerateur ou un service après-vente agre e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil (voir page 35).
4.9 Messages indiqués sur l'afficheur
Tab. 3
| Afficheur | Description |
| In | Maintenance de l'appareil nécessaire |
| Lo | Verrouillage des touches actif |
| Hh | Programme de replissage du siphon actif |
| Oo | Fonction de purge du circuit chauffage active |
| Oe | Élévation de la température du départ chauffage trop rapide(surveillance des gradients).
Le mode chauffage est interrompu pendant deux minutes. |
| On | Fonction de séchage active. Si le séchage du plancher chauffant est activé sur la régulation à sonde extérieure, consulter la notice d'utilisation de celui-ci. |
5 Consignes pour economiser l'énergie
Economiser le gaz
La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est réglée suivant la température ambiente désirée de l'appartement. La chaudière regle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambiente. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pieces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un apparéil qui est soumis à des cycles marche-arrêt en permanence.
Entretien
Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommendons vivement de conclure un contrat d'entretien avec un installateur ou un service après-venture agrée e.l.m. leblanc et de faire effectuer un entretien de la chaudière tous les ans.
Régulation du chauffage
Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure.
Robinets thermostatiques
Ouvrir complètement les robinets thermostatiques de sorte que la température ambiente souhaitée puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur la régulation à sonde extérieure) ou
la consigne de la tempéature ambiente (sur le thermostat), que si la tempéture souhaïette n'est pas atteinte au bout d'un certain temps.
Chauffage par le sol
Ne pas dépasser la valeur de la température de départ recommandaee par le fabricant.
Aérer les pieces
Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brievement mais intensément (fenêtres grandes ouvertes).
Fermer les robinets thermostatiques durant l'aération.
Eau chaude sanitaire
Choisir la température de l'eau chaude sanitaire aussi basse que possible. Un réglage sur une température basse permet une économie d'énergie importante. En plus, les Températures élevées de l'eau chaude entrainent un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un début d'eau réduit).
Le mode eco avec message de demande permet une economie max-male de gaz et d'eau.
6 Généralités
Nettoyage de I'habillage
Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.
\section*{Caracteristiques techniques de l'appareil}
Si vous avez besoin du service après-vente, il est préférible de donner des renseignements précis sur votre apparéil. Vous les trouvèrez sur la plaque signalétique ou sur l'autocollant indiquant le type de l' apparéil sur le tableau Heatronic.
Acleis condens (par ex. GVMC24-2HN)
Date de fabrication (FD...)
Date de mise en service :
Nom de l'installateur :
7 Résumé du mode d'emploi
Allumer
Mise en marche du chauffage
Température d'eau chaude sanitaire
Avertissement : Risque de brûlure!
Tourner le selecteur au maximum
sur “e”.
Régulation du chauffage
Positionner le thermostat d'ambiance sur la températe choisis, ou régler la régulation à sonde extérieure sur la courbe de chauffage correspondante et selectionner le mode de fonctionnement.
Verrouillage des touches
Touchecocoallumee-modeeconomique.
Touche eco eteinte - mode comfort.
Protection contre le gel
www.elmleblanc.fr
Votre nouvelle chaudiere est accompagnée des documents suivants :
- la notice d'emploi,
- les conditions de garantie et la carte de validation de la garantie à returner, dûment remplie par vos soins, à e.l.m. leblanc.
2 Voiture appeareil vous donnera encore plus de satisfaction et conservevera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommendons vivement de souscrire un abonnement d'entretien.
Pour connaître les adresses de notre réseau après-venture, contactez-nous au numero ci-dessus.
Nous vous indiquerons les coordonnées des services après-venture agrées les plus proches de votre domicile.
