Type de produit	Vélo elliptique
Marque	Horizon Fitness
Modèle	Andes 8
Dimensions (L x l x h)	203 x 66 x 183 cm
Poids de l'appareil	105 kg
Poids utilisateur max.	150 kg
Longueur de foulée	51 cm
Type de résistance	Magnétique, 20 niveaux
Système d'entraînement	Courroie à double poulie
Écran d'affichage	LCD rétro-éclairé 5.5 pouces
Fonctions d'affichage	Temps, distance, calories, vitesse, fréquence cardiaque
Moniteur de fréquence cardiaque	Capteurs de pouls sur poignées
Programmes d'entraînement	10 programmes prédéfinis, dont cible cardiaque
Alimentation	Adaptateur secteur 230V / 50Hz
Niveau sonore	Silencieux (< 60 dB)
Entretien et nettoyage	Essuyer avec un chiffon humide; graisser les glissières tous les mois
Sécurité	Arrêt d'urgence par aimant; stabilisateurs au sol
Pièces détachées	Disponibles via SAV Horizon Fitness
Réparabilité	Indice de réparabilité 8,2/10
Garantie	2 ans pièces et main d'œuvre

FOIRE AUX QUESTIONS - Andes 8 Horizon Fitness

Comment allumer l'Andes 8 ?

L'appareil s'allume automatiquement lorsque vous commencez à pédaler ou en branchant l'adaptateur secteur. L'écran s'active au bout de quelques secondes.

Comment régler la résistance ?

Utilisez les touches + et - sur la console pour ajuster la résistance parmi les 20 niveaux disponibles. Le niveau courant s'affiche à l'écran.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché. Si le problème persiste, testez avec une autre prise. Contactez le SAV si l'écran reste éteint.

Comment nettoyer l'elliptique ?

Essuyez le cadre et la console avec un chiffon doux légèrement humide. N'utilisez pas de produits abrasifs. Pour les glissières, appliquez un lubrifiant silicone tous les mois.

Quelle est la longueur de foulée idéale ?

L'Andes 8 offre une foulée de 51 cm, adaptée à la plupart des utilisateurs de taille moyenne (1,60 m à 1,85 m). Ajustez votre position pour un mouvement naturel.

Comment utiliser les programmes d'entraînement ?

Appuyez sur la touche 'Program' pour parcourir les 10 programmes. Sélectionnez-en un, puis confirmez. Vous pouvez ajuster la résistance pendant l'exercice.

Puis-je utiliser l'elliptique sans branchement secteur ?

Non, l'affichage et la résistance magnétique nécessitent une alimentation secteur. Vous devez brancher l'adaptateur fourni.

Comment entretenir les roulements ?

Les roulements sont scellés et ne nécessitent pas d'entretien. En cas de bruit suspect, contactez le service après-vente.

Quel poids maximum supporte l'appareil ?

Le poids maximal de l'utilisateur est de 150 kg. Ne dépassez pas cette limite pour garantir la sécurité et la durabilité.

Où trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès du service client Horizon Fitness. Rendez-vous sur le site officiel ou contactez le support par téléphone.

MODE D'EMPLOI Andes 8 Horizon Fitness

Veuillez lire le Guide du vélo elliptique avant de prendre en main le mode d'emploi.

INTRODUCTION

NOS PLUS SINCÈRES FÉLICITATIONS pour l'achat de ce vélo elliptique et MERCI pour la confiance accordée à notre marque !

Peu importe que vous souhaitiez remporter des compétitions ou tout simplement mener une vie plus active et plus saine, l'achat d'un vélo elliptique est dans tous les cas une bonne décision. Grâce à son ergonomie et aux fonctions innovatrices dont il est doté, vous pourrez rapidement retrouver la forme et renforcer votre santé. Pour nous, il est naturel d'assurer nous-mêmes la construction de A à Z de nos appareils de fitness et nous utilisons, à cette fin, exclusivement des composants de première qualité. Ce n'est pas pour rien que nous vous offrons une des garanties les plus étendues du marché. Vous désirez un appareil de remise en forme qui vous offre la plus grande convivialité possible, une fiabilité élevée ainsi qu'une qualité optimale ?

Optez pour Horizon Fitness!

MONTAGE

MONTAGE....3

UTILISATION DU VELO ELLIPTIQUE....13

NOMENCLATURE DES PIECES DETACHEES....20

VUE ECLATEE....22

Pendant le montage de votre vélo elliptique, il faut faire particulièrement attention lors de certaines opérations. Il est extrêmement important que vous suiviez exactement les instructions de montage et que vous serriez fermement toutes les pièces. Si vous n'observez pas les instructions, il se peut que certaines pièces du cadre ne soient pas bien bloquées, qu'elles se desserrent, puis se mettent à faire du bruit pendant l'emploi. Il est impératif que le support de la console soit bien stable (aucun jeu latéral n'est admis). Pour éviter d'endommager votre vélo elliptique, nous vous recommandons de reprendre les instructions de montage en mains, de les lire avec soin et de rectifier les erreurs que vous avez peut-être faites pendant le montage.

Avant de commencer l'assemblage, inscrivez le numéro de série et le nom du modèle de votre vélo elliptique sur les lignes prévues à cet effet ci-dessous. Vous trouverez le numéro de série ainsi que le nom du modèle sur le pied d'appui avant.

NUMÉRO DE SÉRIE :

DÉSIGNATION DU MODÈLE :

HORIZON FITNESS

ELLIPTICAL

Andes6 Andes8

PIECES FOURNIES:

AVANT LE MONTAGE

□ 1 cadre principal
☐ 2 poignées (partie supérieure du guidon DEBALLAGE

mobile)

□ 1 support de console
□ 1 console
□ 1 boîte d'accessoires

□ 1 carter avant pour le support de console (DWG NO.EP247-Q10)

☐ 1 carter arrière pour le support de console ( DWG NO.EP247-Q09)

□ 1 câble d'alimentation
□ 1 mode d'emploi
□ 1 carte de garantie

Posez l'emballage sur une surface plane. Nous vous recommandons d'étaler un film plastique de protection sur le plancher afin d'éviter d'érafler le sol. Transportez et assemblez l'appareil avec précaution. N'ouvrez pas l'emballage s'il est couché sur le côté. Nous vous conseillons de déballer l'appareil à l'endroit où vous souhaitez l'utiliser. Risque de blessures si ces instructions ne sont pas observées.

REMARQUE : à chaque étape de montage, vous devez veiller à serrer légèrement tous les écrous et toutes les vis avant de les serrer à fond. Lors de l'assemblage, nous vous recommandons de graisser les filets des vis.

OUTILS FOURNIS:

□ Clé Allen de 5 mm (coudée) avec tournevis

VOUS AVEZ BESOIN

D'AIDE ?

Si vous avez des questions ou bien qu'il vous manque des pièces, appelez notre service clientèle au numéro suivant : [phone].

Andes6 Andes8

Andes6 Andes8

ETAPE DE MONTAGE 1

VIS PRÉMONTÉES:

Vis (A) M8 x 1.25 x 16 mm Quantité: 4

Rondelle (A) 0,4 x 17,0 x 1,0 mm Quantité: 1

Vis(B) M4 × 0.75 × 12 mm Quantité: 2

5 mm Clé Allen coudée avec tournevis

A Avec la clé Allen, retirez les vis (A) et les rondelles (A) prémontées sur le cadre.
B Faites passer les câbles de la console à travers le support de la console.
C Posez le support de la console sur le cadre.
D A l'aide de la clé Allen, fixez le support de la console au cadre avec les vis et les rondelles que vous avez auparavant retirées.
E Avec la clé Allen, retirez les vis (B) prémontées sur le cadre.
F Fixez les carters du support de la console avec les vis (B) préalablement enlevées. A cette fin, utilisez la clé Allen.

ETAPE DE MONTAGE 2

VIS PRÉMONTÉES:

Vis (C) M5 x 0.8 x 12 mm Quantité: 4

5 mm Clé Allen coudée avec tournevis

A Retirez les vis (C) prémontées sur le plateau du support de la console.
B Branchez les câbles de console sur la console.
C Fixez la console sur le support avec les vis que vous avez auparavant retirées avec la clé Allen.

Andes6 Andes8

Andes6 Andes8

ETAPE DE MONTAGE 3

VIS PRÉMONTÉES:

Vis (D) M10 x 1.5 x 10 mm Quantité: 4

5 mm Clé Allen coudée avec tournevis

A A l'aide de la clé Allen, retirez les vis (D) prémontées sur les poignées du guidon mobile (partie supérieure).
B Assemblez les poignées aux barres du guidon mobile avec les vis (D) que vous venez de retirer.

Pour déplier le vélo elliptique, soulevez le levier et, en même temps, pressez légèrement vers l'avant le rail afin de déverrouiller le mécanisme de blocage. Puis, tout en gardant le levier soulevé, tirez le rail vers vous. Dès que les absorbeurs de chocs sont enclenchés, l'appareil se déplie de lui-même. Veuillez alors vous déplacer sur le côté de l'appareil afin d'éviter d'être blessé!

Remarque : l'appareil est équipé d'un amortisseur qui empêche le rail de tomber. Ne pressez pas le rail vers le bas sans quoi le vélo elliptique risque de basculer vers l'arrière !

SYSTÈME DE PLIAGE

RANGEMENT / PLIAGE

Actionnez le levier et soulevez le rail jusqu'à ce qu'il se verrouille. Assurez-vous que le blocage s'est bien enclenché avant de relâcher l'appareil.

Remarque : pour plier le vélo plus facilement, positionnez les pédales parallèles l'une à l'autre ou bien placez la pédale avant en hauteur.

TRANSPORT

Andes6 Andes8

Nos appareils d'entraînement sont construits avec des éléments lourds et de qualité supérieure. Soyez donc prudent et, si besoin, faites-vous aider pour transporter votre vélo. Risque de blessures si cette précaution n'est pas observée !

UTILISATION DU VELO ELLIPTIQUE

Le chapitre suivant vous livre une description détaillée de la console de votre vélo elliptique et des programmes qu'elle contient, ainsi que de sa manipulation.

Veuillez lire les instructions techniques. Le présent document contient uniquement des explications d'ordre général.

Andes6 Andes8

	Une pression Pression	de 3 secondes	Pression de 5 secondes
	• Augmentation• Programme / Réglage suivant
	• Réduction• Programme / Réglage précédent
	• Démarrage rapide• Sélection d’un pro-gramme / réglage• Démarrage de l’entraînement• Validation de la saisie pour passer à l’étape suivante	• Saisie du nom de l’utilisateur terminée
	• Interruption de l’entraînement• Retour à l’étape précédente	• Remise à zéro • Sélect	on de la langue• Sélection kilomètres / miles

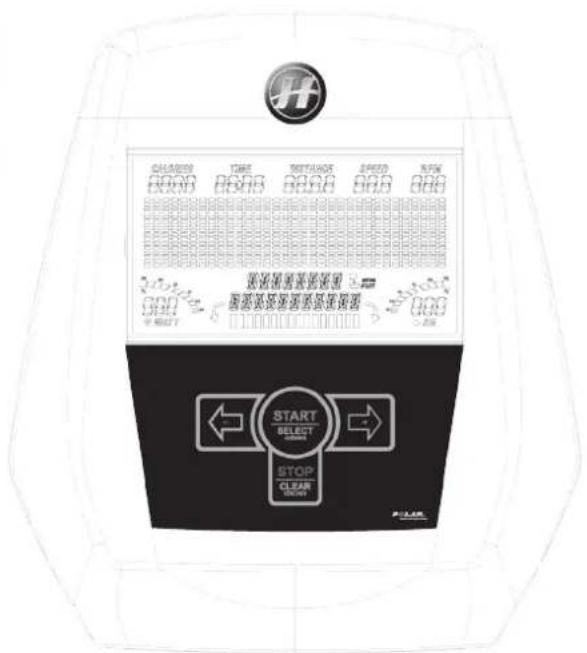

ANDES 6 & 8 AFFICHAGE DE LA CONSOLE

DEMARRAGE RAPIDE

1) Assurez-vous que l'appareil est bien branché.
2) Pressez la touche de démarrage « START » et commencez l'entraînement.

SAISIE DE L'UTILISATEUR

La console est en mesure de mémoriser vos données personnelles, comme votre nom, votre sexe, votre âge et votre poids. Ainsi, vous pouvez démarrer rapidement votre séance d'exercice et disposez d'informations précises sur vos résultats d'entraînement. A cette fin, veuillez saisir vos données personnelles dès la première utilisation. Procédez comme suit :

1) Sélectionnez un programme. 2) Sélectionnez Utilisateur 1, 2 ou 3.
3) Sélectionnez votre sexe. 4) Sélectionnez votre âge.
5) Indiquez votre poids. 6) Saisissez votre nom.
7) Pour clore les saisies, tenez la touche START enfoncée pendant 3 secondes.

La console peut enregistrer 3 profils d'utilisateur différents. Si vous désirez modifier vos données personnelles, vous devez sélectionner les réglages Utilisateur.

COMMENCER L'ENTRAÎNEMENT

1) Sélectionnez le programme souhaité.
2) Sélectionner l'utilisateur (Si vous avez déjà entré vos données personnelles, vous n'avez qu'à sélectionner l'utilisateur et vous pouvez commencer directement l'entraînement).
3) Sélectionnez le sexe.
4) Saisissez votre âge.
5) Indiquez votre poids.
6) Commencez l'entraînement.

Andes6 Andes8

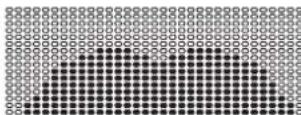

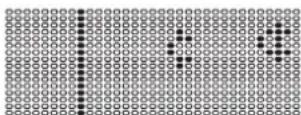

PROFILS DES PROGRAMMES

- MANUAL (MANUEL): Programme configurable manuellement sans réglage par défaut. Le niveau de résistance peut être modifié à tout moment.

- INTERVALS (INTERMITTENT): Ce programme améliore votre force, rapidité et endurance en alternant les temps exigeant une résistance faible et une résistance forte.

- ROLLING (ENDURANCE): Vous aide à maintenir votre poids. Alternance progressive entre des résistances élevées et basses afin d'augmenter et de réduire progressivement la fréquence cardiaque.

- WEIGHT LOSS (PERTE DE POIDS): Il s'agit du programme idéal pour perdre du poids car il alterne les résistances forte et faible tout en restant dans la zone d'élimination des graisses.

- MOUNTAIN (MONTAGNE) : Ce programme améliore votre puissance et votre endurance en augmentant la résistance à des valeurs extrêmes, ce afin de simuler les conditions extérieures les plus difficiles.

- HRC 1 / PROGRAMME CARDIAQUE HRC 1: Il s'agit d'un programme préconfiguré qui vous aide à perdre du poids en ajustant la résistance afin de maintenir votre fréquence cardiaque cible à un niveau constant. Avant le début du programme, vous devez régler manuellement votre fréquence cardiaque cible.

PROFILS DES PROGRAMMES

- HRC 2 / PROGRAMME CARDIAQUE HRC 2 : Ce programme visant la réduction de poids ajuste automatiquement la résistance afin que vous vous entraîniez constamment à 80% de votre fréquence cardiaque cible. Cette dernière est définie dans ce programme au moyen d'une formule.

- CUSTOM 1 / PROGRAMME PERSONNALISÉ 1: Programme préconfiguré. L'entraînement dure 15 minutes.

- CUSTOM 2 & 3 / (PROGRAMME PERSONNALISÉ 2 ET 3: Programme préconfiguré. L'entraînement dure 15 minutes.

- USB INTERFACE: Interface USB située au dos de votre console. Compatible avec Téléanimation (disponible en option).

- WATTS CONTROL (WATTS CONSTANTS) - DISPONIBLE UNIQUEMENT SUR ANDES 8: Ce programme vous permet de vous entraîner avec un nombre constant de watts que vous déterminez vous-même. Si le nombre de tours par minute (TR/MN) est faible, la résistance augmente en proportion. A l'inverse, elle diminue proportionnellement quand le nombre tr/mn est élevé.

- FIT-TEST (TEST DE CONDITION PHYSIQUE) – DISPONIBLE SEULEMENT SUR ANDES 8 : TCe programme vous permet de tester votre condition physique actuelle. A la fin, le programme vous livre des informations sur votre forme afin que vous puissiez suivre vos progrès.

PROFILS DES PROGRAMMES

- STEP-TEST (TEST DE NIVEAU) – DISPONIBLE SEULEMENT SUR ANDES 8: Ce programme améliore votre endurance en augmentant le nombre de watts à l'entraînement. Il dure 30 minutes.

- GAME 1(JEU 1) -SEULEMENT ANDES 8: Il s'agit d'un programme d'échauffement qui simule une course automobile. Vous contrôlez les mouvements de la voiture par la vitesse de pédalage. Il vous faut éviter des obstacles et essayer de rester sur la piste. Vous disposez de trois essais pour finir le parcours. Soyez prudent !

- GAME 2 (JEU 2) -SEULEMENT ANDES 8: Il s'agit d'un programme d'échauffement qui simule une partie de pêche. Par un pédalage lent ou rapide, vous positionnez le crochet de la canne à pêche plus bas ou plus haut. Dès qu'un poisson mord à l'hameçon, vous devez pédaler rapidement jusqu'à ce que le crochet disparaisse de l'écran. Certains poissons sont plus difficiles à prendre que d'autres. Par contre, pour ces derniers, vous récoltez plus de points.

CONTRÔLE DE LA FRÉQUENCE CARDIAQUE

AFFICHAGE

Votre vélo elliptique Horizon Fitness dispose de deux options pour recueillir la fréquence cardiaque. Soit vous optez pour les poignées équipées de capteurs tactiles cardiaques soit vous utilisez la ceinture thoracique afin de pouvoir mouvoir les bras à votre guise pendant l'entraînement.

PRISE DE PULSATIONS PAR LA PAUME DES MAINS

Les capteurs cardiaques tactiles se trouvent sur les poignées. Placez la paume de vos mains directement sur les capteurs tactiles. Afin d'afficher votre tension cardiaque, vous devez poser les deux mains sur les capteurs. N'exercez aucune force immodérée sur les capteurs sans quoi vous augmentez votre pression sanguine. Enserrez les capteurs tactiles seulement jusqu'à ce que votre fréquence cardiaque s'affiche, autrement vous risquez d'obtenir des mesures irrégulières.

CEINTURE THORACIQUE SANS FIL

Avant de boucler la ceinture thoracique, vous devez humidifier les deux électrodes en caoutchouc avec de l'eau. Positionnez la ceinture sous la cage thoracique ou bien sous le muscle pectoral, le logo dirigé vers l'extérieur, exactement sur le sternum. REMARQUE : la ceinture thoracique doit être placée de manière ferme et correcte afin d'envoyer des données précises et constantes. En effet, si elle est trop lâche, il se peut qu'une fréquence cardiaque irrégulière soit affichée.

En cas de problème, veuillez consulter la rubrique Dépannage aux pages 17 et 18 du Guide du vélo elliptique.

AVERTISSEMENT!

La fonction de fréquence cardiaque n'est pas une fonction technico-médicale. De nombreux facteurs sont susceptibles d'influencer la mesure de la fréquence cardiaque. La fréquence cardiaque mesurée n'est fournie qu'à des fins d'information pour l'entraînement.

NOMENCLATURE DES PIECES DETACHEES (en anglais uniquement)

PIECE N°	DESCRIPTION
1	CONSOLE MAST SET;SEMI-ASSY;EP247-2KM
2	PEDAL ARM SET;R;SEMI-ASSY;EP247-2KM
4	PEDAL ARM SET;L;SEMI-ASSY;EP247-2KM
5	GUIDE RAIL SET;SEMI-ASSY;EP247-2KM
6	ARM REST SET;R;U;SEMI-ASSY;PAHS;EP247
7	ARM REST SET;L;U;SEMI-ASSY;PAHS;EP247
8	ARM REST SET;R;D;SEMI-ASSY;EP247
10	ARM REST SET;L;D;SEMI-ASSY;EP247
13	LINK ARM SET;L;SEMI-ASSY;EP247-2KM
15	CRANK SET;SEMI-ASSY;EP247-2KM
16	COVER SET;SEMI-ASSY;EP247-2KM
17	GENERATOR SET;SEMI-ASSY;EP247-2KM
18	TRANSMISSION SET;SEMI-ASSY;EP247-2KM
19	FREEWHEEL SA;EP247
20	LINK ARM SET;R;SEMI-ASSY;EP247-2KM
AN1	CONSOLE SET;SA;EP247
B31	SCREW;BH;M8X1.25PX45L;HS;CRMO;G10.9;NKL
B32	NUT;NLK;M8X1.25P;NKL
B33	WASHER;FLT;∅8.2 X ∅18.0 X 1.0T;SPHC ;NKL
B34	RVN;HX;39515;YZN
B35	FRONT LEVELER

PIECE N°	DESCRIPTION
B36	CAP;STABILIZER;PVC; ∅60 X 2T;BLF54
B37	FOOT PAD;STABILIZER;R;FRONT;CB131
B38	SCREW;BH;∅5 X 15L;SM;PH;BZN;POT
B39	FOOT PAD;STABILIZER;L;FRONT;CB131
B40	NUT;HX;3/8-16UNC;SS41;BZN
B41	SWIVEL PLATE;PANTING;EP247
B42	ROLLER;RUBBER;ZN PLATE;EP34
B43	SCREW;BH;M6X1.0PX25L-20L;HS;BP;P-T
B44	WASHER;FLT;∅6.5 X ∅14.0X1.0T;;BZN
B45	NUT;NLK;M6X1.0P;ZN
B46	SWIVEL PLATE 2;EP247
B46	SWIVEL PLATE;2;PANTING;EP247
B47	BEARING;DRY;PAP 2015;SHUN DE
B48	SCREW;BH;M6X1.0PX20L;HS;BZN
B49	WHEEL MOBILE
B49	AIR SHOCK;EP247
B50	NUT;NLK;M8X1.25P;BZN
B51	SCREW;BH;M8X1.25PX30L;HS
B52	PULL PIN;EP247
B53	SPRING;CMP;∅1.2 X ∅14.5 X 17.0LX8.5N;SWP;WZN
B54	CLIP CC S-12 EXTERNAL

NOMENCLATURE DES PIECES DETACHEES (en anglais uniquement)

PIECE N°	DESCRIPTION
P01	CONSOLE WIRE;1100(150+400+150)
P02	WIRE RPM 280MM
P06	SCREW;BH;∅3 X 8L;SM;PH;BAN;POT
P07	SENSOR BRACKET
P08	SCREW;TRH;∅4 X 10L;SM;PH;BZN;POT
V01	STICKER;CE;EP247
V03	DOCUMENTATION;CHECKLIST;EP247
V04	DOCUMENTATION;CHECKLIST;PART BOX;EP247
V05	STICKER;GREEN;ROHS
V22	MANUAL;ASSEMBLY;EP247
V23	MANUAL;MANIPULATE;EP247
X01	BOX;W/ PRINT
X02	POLYSTYRENE SET
X03	PACKAGING ACCESSORY
X07	BUBBLE BAG;400X600;EP103;EP103-X18A
X10	PLASTIC BAG;1500X100
X11	CABLE TIE;NYLON;L=300MM
X12	PLASTIC BAG SET;TM171-X20A-00
Z18	WRENCH -ALLEN L-SHAPE 5MM
Z19	CABLE TIE;NYLON;BLACK;160L
Z20	CABLE TIE;100M/ROL

PIECE N° DESCRIPTION
Z22	WRENCH;HEX;L-TYPE;#4X70L
	ADAPTOR;USA;100-240V 12V/2A ;HZ
	PWR ADAPTEREUROPE 100-240V/12V/1A;HZ
	PWR ADAPTER;HONGK;100-240V/50-60HZ/12V1A
	PWR ADAPTER(CHINA);100-240V/50-60H 12V1A
	PWR ADAPTER;AUS;100-240V/50-60H/12V/1A
	PWR ADAPTER(TAI);100-240V/50-60HZ/12V1A
	WARRANTYCARD;ENGLAND;HF
	ADAPTOR;BRIZIL;110V/60HZ 12V/2A;HZ
	SWITCH PWR(S AFRICA);100-240V/50HZ 12V/2
	SWITCH PWR(INDIA);100-240V/50HZ 12V/2A H
	SWITCH PWR(ISRAEL);100-240V 12V/2A GAPR
	SWITCH POWER;100-240V/50HZ 12V/2AHORIZO
	SWITCH PWR(ARGENTINA);100-240 HORIZON

VUE ECLATEE

Vous trouverez toutes les informations relatives à nos clauses de garantie sur la carte de garantie et de service après-vente.

Si elle fait défaut, veuillez la réclamer en téléphonant au [phone].

DONNEES DIVERSES

Poids de charge max. (utilisateur) : 135 kg

Dimensions appareil déplié (l x p x h) : 153 x 68 x 179

Dimensions appareil plié (l x p x h) : 74 x 68 x 179

Contact

Style Fitness GmbH

Europaallee 51

D-50226 Frechen

Informations générales:

Téléphone: [phone]

e-mail: [e-mail]
