MODE D'EMPLOI MEGALIS ELM LEBLANC

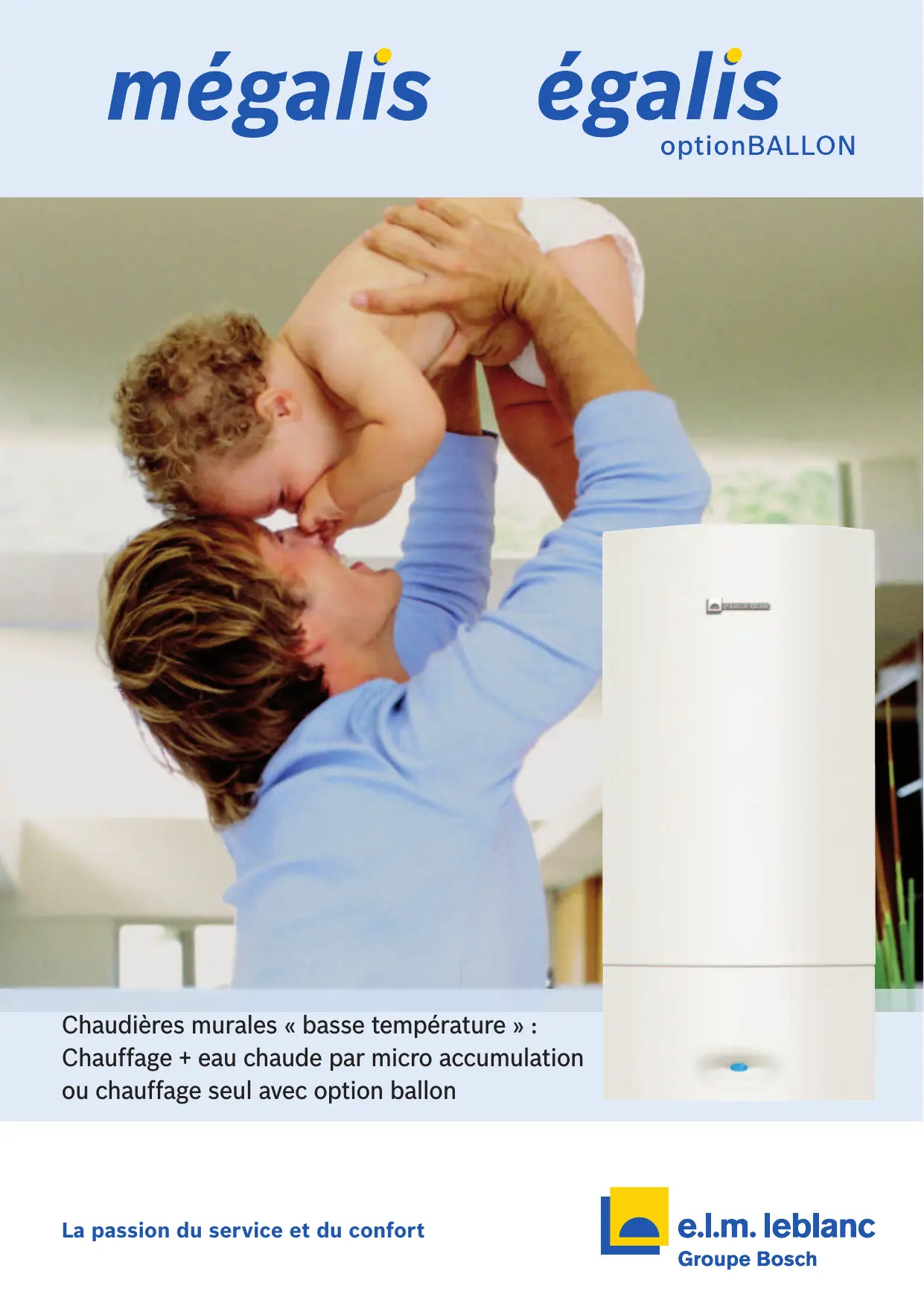

Chaudières murales « basse température » : Chauffage + eau chaude par micro accumulation ou chauffage seul avec option ballon

Nouveau design Une classification “basse température”. Une combustion plus propre, respectueuse de l’envi- ronnement, un rendement énergétique amélioré, des déperditions thermiques réduites : la basse température procure une chaleur douce et homogène tout en limitant la consommation de gaz. Gage de leur efficacité et de leur performance énergétique, tous les modèles de la gamme Mégalis et Egalis option ballon bénéficient de la classification « basse température » selon la norme EN 297. La stabilité du rendement de la chaudière est assurée, quelle que soit sa charge, grâce à un extracteur nouvelle génération à vitesse variable qui optimise la combustion et réduit de façon significative la consommation d'énergie. La passion du service et du confort

Compacité et puissance : un grand confort dans un ‘encombrement minimum. Avec 400 mm de large seulement pour les versions 14 et 24 KW, les chaudières Mégalis et Egalis option ballon s’intègrent facilement dans l'habitat. Leur choix de puissance élargi à 35 KW offre en plus une solution de confort unique à chaque utilisateur, que ce soit dans un appartement ancien rénové ou une maison contemporaine spacieuse. Silence et design : une intégration ultra discrète. Le nouveau design aux lignes douces et modernes et la discrétion acoustique - 38,1 dB(A)* - des chaudières Mégalis et Egalis option ballon facilitent leur installation dans l’espace de vie, aussi bien en neuf qu’en rénovation.

• Modèle testé : Egalis NGLA 24 KW à puissance mini

Mégalis : de l’eau chaude tout de suite, tout le temps avec la micro accumulation ! La passion du service et du confort

Pour offrir à l'utilisateur de l’eau chaude disponible à tout moment, dès l'ouverture du robinet et à température stable au demi degré près, e.l.m. leblanc a mis au point un système de micro accumulation dynamique original, basé sur un trio d’une efficacité exceptionnelle pour un confort kkk d'eau chaude classé 3 étoiles*** selon la norme EN 13208. Ultra réactif : le micro accumulateur à haute rémanence thermique. Il doit ses performances, et notamment sa réactivité exceptionnelle, à sa surface d'échange, bien plus importante que celle d’une chaudière classique, et à l'utilisation généreuse du cuivre et de l’acier inoxydable, associée à une isolation thermique très poussée, qui lui confère une remarquable rémanence thermique. Cela lui permet de “stocker” les calories pour les restituer immédiatement au moment voulu. Ainsi, à l’ouverture du robinet, l’accumulateur libère les calories nécessaires au puisage et les reconstitue en temps réel, sans fluctuation de température. Ultra précis : le détecteur de débit à turbine. Il'enregistre et transmet au module de régulation les moindres variations de débit permettant ainsi l’ajustement dynamique de la production d’eau chaude et la compen- sation, en temps réel, des fluctuations de la température et du volume de puisage. Ultra performante : la nouvelle régulation Bosch Heatronic Ill. En conjuguant mieux que jamais réactivité et précision, la nouvelle régulation Bosch Heatronic III joue un rôle clé dans le principe de la Micro Accumulation Dynamique. C’est en effet sur sa capacité à analyser en une fraction de seconde, en continu et avec une efficacité maximum tous les paramètres de fonctionnement de la chaudière Mégalis, que repose l’ajustement dynamique de la production d’eau chaude. Micro accumulateur de la Mégalis Détecteur de débit à turbine de la Mégalis

Egalis option ballon : des solutions de confort : d’eau chaude modulables. Les chaudières Egalis option ballon laissent une totale liberté de choix entre la séparation complète des fonctions chauffage et eau chaude et une série de solutions combinées, permettant ainsi de répondre aux souhaits de tous les utilisateurs d’un très grand confort d'eau chaude sanitaire. L'eau chaude accumulée à la carte. Quelles que soient la puissance de la chaudière et la capacité du ballon, toutes les solutions réservent un grand confort d’eau chaude, dès l’ouverture du robinet, même à très petit débit. Température de puisage constante, réserve tampon à l'épreuve des sollicitations prolongées et des puisages multiples. Un éventail de solutions d’eau chaude très grand confort que les utilisateurs apprécieront. Trois solutions-types «chauffage + eau chaude accumulée» Egalis NGVS 24 kW avec nouveau ballon préparateur de 50 litres BIL 50 M

L'or t 5 Egalis NGLS 24 KW avec ballon de 120 litres BAL 121

Une solution parfaite pour 3 ou 4 utilisateurs occupant un appartement ancien de taille moyenne. d’un pavillon récent. Une solution idéale pour 5 occupants

Une grande souplesse de mise en place des ballons. Conçus pour répondre à toutes les configurations, les ballons BAL 121 et BAL 151 s’accommodent parfaitement d’une installation délocalisée, sans déperdition sensible, jusqu’à 15 mètres de la chaudière. Le nouveau ballon de 50 litres BIL 50 M s’accole, quant à lui, à droite ou à gauche de la chaudière. Avec son nouveau design aux lignes douces, coordonné à celui de la chaudière, il forme un ensemble harmonieux. Egalis NGLS 28 KW avec ballon de 150 litres BAL 151 Une solution très grand confort adaptée aux sollicitations intensives, dans une vaste maison individuelle dotée de 3 salles de bain et habitée par une famille de 7 personnes. La passion du service et du confort

Ballon BIL 50 M Nouveau design Chaudière Egalis avec nouveau ballon mural BIL 50 M avec cuve en inox Ballons pour Egalis option ballon NGLS/NGVS BIL 50 M Ballon mural en inox de 50 litres 352 x 385 x 855 mm BAL 121 Ballon mural en acier émaillé de 120 litres 9 550 mm - H 982 mm BAL 151 Ballon mural en acier émaillé de 150 litres 9 550 mm - H 1163 mm Egalis option ballon + BIL 50 M Egalis option ballon + BAL 121 j a 4 |

Lit i 2 — se Lu a |. ER au sow ss Le

8 Et oo te) Pose au sol Pose murale

eme 5 Ballons muraux ou au sol BIL 121 et BIL 151 avec cuve en acier émaillé. 24 kg/74 kg 7716 704 514 58 kg/178 kg 7716 704 223 65 kg/215 kg 7716 704 224 Egalis option ballon + BAL 151 CEE LEE Pose au sol Pose murale

Nouvelle régulation Bosch Heatronic III : pilotage et maintenance de l'installation précis. 1 Manomètre 7 Sélecteur de température

2. Touche de réarmement chauffage

3 Touche ECO 8 Touche « ramoneur » 4 Touche « Vacances » 9 Touche de service 5 Sélecteur de température 10. Voyant de brûleur eau chaude sanitaire 11 Touche MARCHE/ARRET 6 Voyant ON/OFF ou de défaut Accessoires de régulation Pons oéene éoéenns TRL 1.26 peneeanefonnlsr 7716 780 148 HD Thermostat programmable hebdomadaire THOTONS Pace | MODE eNEReEnEeEte 7716 780 156 murasne Menetiporapmablnebéomeaie 77670150 ion bein danbaespognnmaton 7710002000 Fruo | Série man pogannable | 700280 HE Réulaton à sonde extérieure programmable 7719002 022 RNA Réulaon à sonde extérieure programmable 7719002029 IPML Interface de puissance pour un circuit chauffage 7719 002 990 ISM1 Interface de puissance pour un circuit solaire 7719002992 Véritable pilote automatique de la chaudière, la nouvelle régulation Bosch Heatronic Ill optimise l'ensemble des paramètres de fonctionnement de l'installation pour assurer confort, sécurité et économies. La nouvelle régulation Bosch Heatronic Ill veille à tout : optimisation des cycles de fonctionnement, ajustement de la production d’eau chaude en fonction des sollicitations, protection antigel et antigrippage de la pompe, aide au diagnostic. Toute une série de fonctions garantes d’une grande longévité de l’appareil. Les nombreux accessoires disponibles optimisent le fonctionnement de l'installation et prennent aussi en compte les envies de confort de chacun tout en limitant la consommation d'énergie. L'efficacité de la maintenance. Les éventuels incidents de fonctionnement de l'installation s'affichent grâce à l’autodiagnostic intégré au module Bosch Heatronic III, permettant une identification rapide de l’anomalie et une prise en compte sans perte de temps. La passion du service et du confort

Avantage à une grande souplesse d'installation ! Grâce aux accessoires ventouse e.l.m. leblanc, les versions ventouse des chaudières Mégalis et Egalis option ballon s'adaptent à toutes les configurations avec un minimum de travaux. Ajustable à l’épaisseur du mur, le système de raccordement ventouse télescopique horizontal e.l.m. leblanc permet l'installation d’une chaudière Mégalis ou Egalis option ballon dans n'importe quel endroit du périmètre habitable en exploitant le moindre espace disponible. Un simple terminal de toiture ou une prise d’air en façade suffit au raccordement grâce aux solutions horizontales, verticales, collectives ou bitubes. Ventouse horizontale‘ Terminal horizontal télescopique AZ 414 (seul) Allonges AZ 416, AZ 417 ou AZ 418 {avec terminal horizontal télescopique)

ans défectu Coude à 90° AZ 419 (avec terminal horizontal télescopique et allonges horizontales) Adaptateur vertical + sortie horizontale AZ 421 (avec allonges et coude) Accessoires de raccordement AZ 414 Terminal horiz.télescop. de 425 à 725 mm (2 60/100) 7 716 780 194 AZ415 Terminal horizontal fixe 810 mm (S 60/100) 7716 780 195 AZ416 Allonge horizontale 350 mm ( 60/100) 7 716 050 092 AZ417 Allonge horizontale 750 mm ( 60/100) 7 716 050 093 AZ418 Allonge horizontale 1500 mm (3 60/100) 7 716 050 094 AZ419 Coude à 90° (3 60/100) 7 716 050 095 AZ420 Coude à 45° (x 2) (3 60/100) 7 716 050 096 AZ421 Terminal horiz. + raccord chaudière vertical 7 716 780 207 AZ422 Terminal vertical noir (S 60/100) 7 716 780 198 AZ491 Terminal vertical brique (3 60/100) 7716 780 197 AZ323 Raccordement 3CE (3 60/100) 7 716 780 097 AZ430 Raccord bitube (3 80/80) 7 716 050 106 AZ332 Raccordement bitube 3 80/80 extract. fixe 7 716 780 137 AZ347 Raccord bitube 9 80/80 extract. variable 7716 780 037 AZ 492 Adaptateur vertical (3 80/125) 7 716 780200 AZ334 Cache éclat rigide (2 100) 7716 780 138 AZ360 Cache éclat souple (3 100) 7 716 780 164 AZ335 Grille de protection avec déflecteur 7 716 780 139 AZ336 Déflecteur 7 716 780 140 AZ337 Colliers avec prises de mesure 7 716 780 141 AZ339 Colliers sans prise de mesure 7 716 780 128 AZ340 Kit de remplacement GVM C 21 7716 780 129 AZ348 Récupérateur de condensats (3 80) 7 716 780 152 AZ427 Récupérateur horiz. de condensats (3 60/100) 7 716 050 103 AZ 428 Récupérateur vertical de condensats (3 60/100) 7 716 050 104 AZ136 Solin de terrasse métal 7 719 000 838 AZB925 Solin de toiture 25-50° noir 7 719 002 857 AZB923 Solin de toiture 25-50° brique 7719 002 855 Ventouse 3CE' (avec allonge horizontale) Ju] |4

1 Conduit d'amenée d'air 2 Conduit collecteur 3 Conduit collectif 4 Evacuation chaudière

Ventouse verticale‘ Pour raccorder la ventouse verticale diamètre 80/125, monter la pièce d'adaptation (AZ 492) permettant également la récupération éventuelle des condensats et eaux de pluie. Pour la ventouse verticale 60/100, choisir le récupérateur des condensats AZ 428. “Pour les longueurs maxi, se reporter à la notice technique des accessoires de ventouse. Ventouse bitube* (avec ventouses bitubes 80/80 homologuées) 1 Amenée d'air frais 2 Evacuation des produits de combustion

rdement : rogramme. Montage la simplici Mégalis et Egalis option ballon ont été conçues pour le confort de tous, y compris celui des professionnels. La rationalisation de toutes les opérations techniques notamment est une priorité qui fait plus que jamais partie intégrante du cahier des charges de chaque appareil de la gamme e.l.m. leblanc.

Mégalis 400 R La rationalisation des opérations d’installation.

Un des points forts des chaudières Mégalis, notamment en matière de remplacement, avec la Mégalis 400 R conçue pour faciliter au maximum la pose et la mise en fonctionnement. Avec leurs points de fixation et de raccordements identiques aux anciennes chaudières GVM 4 et GVM 5, les chaudières Mégalis 400 R rationalisent à l’extrême les opérations de remplacement : La barre d'accrochage utilise les mêmes points d'ancrage que les anciennes chaudières GVM 4 et GVM 5. La plaque de raccordement hydraulique permet de GVM 4 / GVM 5 400 394 récupérer les tubes eau et gaz existants (réf. DOS GA6R). Pas de nouveau carrotage à prévoir : l'emplacement des tubes d’évacuation reste inchangé, aussi bien en

sortie arrière qu’en sortie latérale droite/gauche.

+ +fr Sortie latérale

Sortie arrière 10 La passion du service et du confort

Un choix de dosserets avec plaque de préinstallation. Pour faciliter au maximum le travail de plomberie et la mise en fonctionnement, en 1°® installation comme en remplacement, les dosserets Mégalis et Egalis option ballon assurent un montage rationnel et rapide de l’appareil en toutes circonstances. En fin de chantier, quelques minutes suffisent pour procéder au raccordement définitif de la chaudière. Dosserets de remplacement Mégalis EE EE EC DOS GA5 Dosseret standard première installation 7 719 002 001 DOS GA6 Dosseret de remplacement gammes 4,5, 6 et Acléa e.l.m. leblanc e - e 7 719 002 008 DOS GA6R Dosseret de remplacement GVM 4/GVM 5 2 e = 7 716 780 142 DOS GA7 Dosseret de remplacement Saunier Duval* e 7 719 002 009 DOS GAB Dosseret de remplacement Chaffoteaux & Maury* e 7 719 002 010 DOS GA9 Dosseret de remplacement GVMC 21 par Mégalis 28 KW e 7 716 780 062 DOS GA10 Dosseret de remplacement Vaillant” e e 7 716 780 136 DOS GA11 Dosseret de remplacement GTX par Mégalis 28 KW e 7 716 780 069 DOS GA12 Dosseret de remplacement GLM 5.35 par Mégalis 28 KW e 7 716 780 074 DOS GA13 Dosseret de remplacement GVMC 21 par Mégalis 24 KW e - - 7 716 780 130

• Marques déposées des sociétés correspondantes. Dosserets pour Egalis option ballon «chauffage seul» DOS Gs5 Dosseret standard 1% installation 7 716 780 073 Dos Gs6 Dosseret de remplacement GLS 5.23 7 716 780 078 DOS GS12 Dosseret de remplacement GLS 5.34 7 716 780 113 Dosserets pour Egalis option ballon avec ballon séparé DOS GB5 Dosseret standard 1%* installation pour NGLS/NGVS + BAL 7 716 780 145 DOS GB6 Dosseret de remplacement BIL 5.23 + B 50 A 7 716 780 146 DOS GB11 Dosseret de remplacement BIL 5.23 + B 100/150 À 7 716 780 126 DOS GB12 Dosseret de remplacement BIL 5.34 7 716 780 114 Mégalis/Egalis 28 et 35 KW ventouse Mégalis/Egalis 28 KW tirage naturel ZZZZ N y à N D ! 5100 186 M “ 24 # ue & Le : | Ain FR À —. 1 7 fe TT É 370 8 4 | Él 370 EE 225, 100, 225,100
