REV200 - Thermostat SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable
Marque	Siemens
Modèle	REV200
Dimensions (L x H x P)	80 x 80 x 30 mm
Poids	150 g
Alimentation	2 piles AA (1,5 V)
Affichage	Écran LCD
Programmation	Hebdomadaire, jusqu'à 4 changements par jour
Modes de fonctionnement	Confort, Éco, Hors-gel, Manuel
Plage de consigne	5 °C à 35 °C
Précision	± 0,5 °C
Régulation	Proportionnelle (PI ou ON/OFF)
Contact	Contact sec (NO/NF)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection contre le gel intégrée
Pièces détachées et réparabilité	Piles AA standard. Électronique non réparable.
Informations générales	Thermostat pour chaudière, pompe à chaleur ou radiateur électrique. Installation sur rail DIN ou murale.

FOIRE AUX QUESTIONS - REV200 SIEMENS

Comment installer le thermostat Siemens REV200 ?

Fixez le support mural à l'aide des chevilles fournies, connectez les fils selon le schéma dans la notice (contact sec NO/NF), puis encliquetez le thermostat. Insérez les piles AA.

Comment régler l'heure et le jour sur le REV200 ?

Appuyez sur la touche 'Menu' jusqu'à voir clignoter l'heure. Utilisez les touches '+' et '-' pour régler, puis appuyez sur 'OK'. Procédez de même pour le jour.

Comment programmer une semaine type ?

Accédez au mode programmation via le menu. Sélectionnez le jour, puis pour chaque créneau (P1 à P4) réglez l'heure de début et la température souhaitée (Confort ou Éco). Validez avec 'OK'.

Que faire si l'écran n'affiche rien ?

Vérifiez que les piles sont insérées correctement et qu'elles ne sont pas déchargées. Remplacez les piles si nécessaire. Si l'écran reste vide, contactez le service après-vente.

Comment remettre le thermostat aux réglages d'usine ?

Maintenez enfoncées simultanément les touches '+' et '-' pendant 10 secondes jusqu'à ce que 'Reset' s'affiche. Confirmez en appuyant sur 'OK'. Toutes les programmations seront effacées.

Quelle est la différence entre les modes Confort et Éco ?

Le mode Confort maintient une température agréable (généralement 20-21 °C). Le mode Éco abaisse la température (environ 16 °C) pour économiser l'énergie pendant les absences ou la nuit.

Le thermostat ne chauffe pas assez, que faire ?

Vérifiez que la température de consigne est réglée suffisamment haut (au-dessus de la température ambiante). Assurez-vous que le mode est sur 'Confort' et non 'Éco' ou 'Hors-gel'. Contrôlez que le contact du thermostat est correctement câblé.

Comment fonctionne le mode Hors-gel ?

Le mode Hors-gel maintient une température minimale (environ 5 °C) pour éviter le gel des canalisations en votre absence. Il peut être activé manuellement ou programmé.

Quel type de piles utiliser ?

Utilisez deux piles alcalines de type AA (LR6) de 1,5 V. Ne pas utiliser de piles rechargeables car leur tension est légèrement inférieure (1,2 V) et peut affecter le fonctionnement.

Le thermostat est-il compatible avec une pompe à chaleur ?

Oui, le REV200 est compatible avec les pompes à chaleur, chaudières gaz/fioul, radiateurs électriques et autres systèmes de chauffage utilisant un contact sec (ON/OFF).

MODE D'EMPLOI REV200 SIEMENS

fr
Mode d'emploi REV200

Mise en service et démarrage rapide

Activation des piles

1.2.3.

Régler le jour de semaine

1. Touche de jour de semaine

- Sélection des régimes de chauffage

Régime hebdomadaire
Régimes journaliers 1 à 3

Pour régler votre programme horaire personnalisé

• Régime hebdomadaire

Régimes journaliers

Signification des symboles

Changer les piles

Blocage affichage actif

Appareil de chauffage

encienche

Programme de vacances

actif

Commande à distance

active (si elle est raccordée)

Température ambiante

[Non-Text]

d Heure

h Jour

Régimes :

1 période de chauffage par jour

2 périodes de chauffage par jour

3 périodes de chauffage par jour

Le REV200 est équipé d'un écran tactile. Le réglage de l'appareil s'effectue par de simples pressions (effleurements) du doigt sur l'écran qui s'allume alors automatiquement.

Consell : Pour faciliter la programmation, on peut retirer l'appareil de son socle.

1. Soulevez l'appareil du socle

2. Ouvrez le couvercle du compar-timent des piles.

3. Enlevez la bande isolante noire des piles. L'appareil est mis en service.

4. Sélectionnez le champ horaire de l'affichage.

5. Règlez l'heure actuelle avec les touches fléchées. Une pression brève correspond à 1 minute. Une pression prolongée provoque un défilement accéléré qui peut être stoppé par une nouvelle pression brève.

6. Au bout de 5 s, l'affichage revient automatiquement au régime initial (même effet si l'on effleure à nouveau le champ horaire)

7. Effleurez la touche Jour avec le triangle noir près des touches de jours de semaine. L'écran n'affliche pus que les jours de semaine. Sélectionnez maintenant le jour de semaine actuel (1=Lu / 2=Ma/...).

8. Au bout de 5 s l'écran revient automatiquement à l'allichage du régime initial (même effet si l'on effleure à nouveau la touche de jour de semaine).

9. Sélectionnez le régime de fonctionnement désiré :

Régime Phases de chauffage
	07:00 - 23:00
	06:00 - 08:00	17:00 - 22:00
	06:00 - 08:00	11:00 - 13:00	17:00 - 22:00
Auto 1...7	Lu...Ve : II II II (1...5)	Sa + Di : IIIIIIII (6+7)

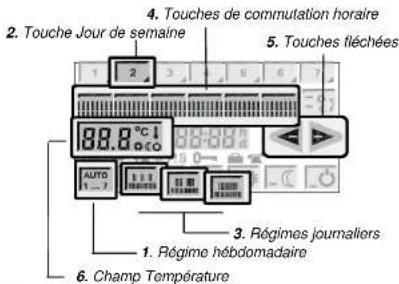

Régime hebdomadaire

Signifie que vous pouvez choisir pour chaque jour de la semaine un programme horaire différent. Chaque jour de semaine peut être réglé individuellement.

1. Effleurez le Régime hebdomadaire (Auto 1...7).

2. Sélectionnez le jour à programmer.

3. Effleurez un des régimes journaliers.

4. Effleurez la touche de commutation horaire dont vous souhaitez modifier l'heure. Le curseur dans la touche et l'heure clignotent

5. Changez l'heure de commutation avec les touches fléchées.

Si 2 heures de commutation tombent sur un même champ, elles s'affichent alternativement lorsque vous effleurez à nouveau ce champ.

1. Effleurez le champ Température.

2. A l'aide des touches fléchées, réglez la valeur affichée sur la valeur de la température ambiante désirée.

Consell : Vérifiez les réglages en sélectionnant directement les différents jours.

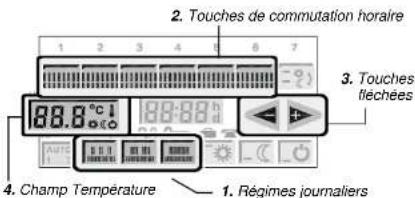

Régimes journaliers

Signifie que pour chaque jour le même modèle de commutation est utilisé. Les jours de semaine ne sont pas réglables individuellement.

1. Effleurez un des trois régimes journaliers.

2. Effleurez la touche de commutation horaire pour laquelle vous souhaltez changer l'heure. Le curseur dans la touche et l'heure de commutation clignotent.

3. Règlez l'heure de commutation à l'aide des touches fléchées. Si 2 heures de commutation tombent sur un même champ, elles s'affichent alternativement si vous effleurez à nouveau ce champ.

4. Effleurez le champ Température.

5. A l'aide des touches fléchées, règlez la valeur affichée sur la valeur de la température désirée.

Siemens SBT / HVAC Products CE1B2212r 17.01.2002

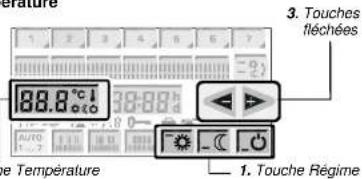

Pour commuter les niveaux de température

Ce champ vous permet de passer rapidement du régime actuel vers l'autre niveau. Le niveau actif est affiché par ⚙ ou ⒽUtilisez cette fonction pour réduire la température en cas d'absence momentanée, ou pour augmenter la température et passer sur le régime confort lors d'une présence non programmée.

Cette dérogation n'est active que jusqu'à l'heure de commutation suivante.

Fonctionnement permanent sans commutation du niveau de température

Sélectionnez le régime permanent désiré. La régulation s'effectue de façon continue sur le niveau de température correspondant.

		Valeur standard
☀️	Température de confort en permanence	21 °C
©	Température réduite en permanence	16 °C
○	Arrêt en permanence(Veille / non occupation prolongée)	5 °C

Pour modifier ces valeurs standard :

1. Sélectionnez le régime permanent souhalté.
2. Effleurez la touche Température.
3. Modifiez la température avec les touches fléchées.

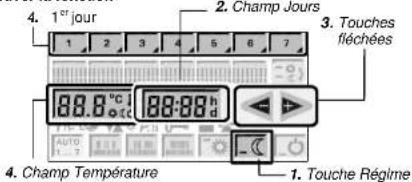

   En cas d'absence prolongée, on peut commuter avant le départ sur la température réduite et entrer la durée de l'absence.
4. Sélectionnez le régime Température réduite.
5. Effleurez le champ Jours.
6. Entrez le nombre de jours d'absence (0...99).
7. Présélectionnez le 1 "jour (1...7) de l'absence.
8. Pour modifier la température réduite actuelle, effleurez la touche Température, puis réglez la valeur avec les touches fléchées.
9. Au bout de 8 secondes l'affichage revient sur le régime initial. Le même effet est obtenu en effleurant le champ Jours.

Activation de la fonction Vacances
- Activer la fonction

• Affichage et effacement de la fonction vacances

Le nombre de jours et le symbole de vacances restent affichés. A minuit, le compteur soustrait un jour. Lorsque le compteur de jours est revenu à 00, l'appareil commute automatiquement sur le dernier régime en cours.

Effacement de la fonction vacances :

1. Effleurez le champ Jours.
2. Réglez sur 00 avec les touches fléchées.
3. Au bout de 8 secondes l'affichage revient automatiquement au régime initial.

Le même effet est obtentu en effleurant le champ Jours.

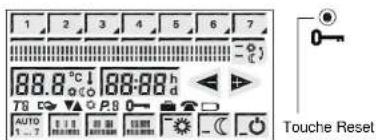

Pour revenir au programme standard

Appuyer sur la touche Reset, en haut, à droite, au moins pendant 3 secondes : tous les réglages individuels et l'heure sont alors ramenés à leurs valeurs standard. Durant les 3 secondes que dure le reset, tous les affichages s'allument, ce qui permet d'en vérifier le fonctionnement.

Attention : Après chaque reset, il faut à nouveau entrer tous les réglages personnels (heure, heures de commutation, etc.).

Nettoyage / Entretien de l'écran tactile

Pour entretenir l'appareil, utilisez le chiffon antistatique fourni ou un chiffon doux sans agent de nettoyage chimique. Pour nettoyer l'écran tactile vous pouvez bloquer les champs de commande

Activation du blocage : Appuyez sur la touche Reset, en haut à droite, durant maximum 1 seconde : le symbole 0—s'affiche, alors que tous les autres affichages disparaissent.

Les champs de commande sont maintenant inactifs, mais toutes les fonctions d'arrière-plan sont maintenues.

Suppression du blocage : Appuyez une nouvelle fois sur la touche Reset durant maximum 1 seconde.

Le blocage de l'affichage sert également de protection contre toute intervention intempestive.

Apparition du symbole sur l'afficheur

L'apparition de ce symbole indique la nécessité de remplacement des piles dans les 3 mois qui suivent.

1

Attention : Les données réglées ne sont conservées qu'au maximum durant 1 minute.

Evitez d'activer trop longtemps l'éclairage de l'afficheur car il réduit la durée de vie des piles.

1. Préparez 2 nouvelles piles alcalines de 1,5 V. type AA.
2. Ouvrez l'appareil en appuyant sur la touche et dégagez-le du socle.
3. Remplacez les piles.
4. Insérez l'apparell en haut, rabattez-le et encliquetez-le en bas.
   Les piles usagées doivent être éliminées selon les règles en vigueur ! La durée de vie des piles est d'environ 2 ans.
