PT-EP03 - Boîtier étanche pour appareil photo OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier étanche pour appareil photo
Marque	OLYMPUS
Modèle	PT-EP03
Appareil photo compatible	Olympus E-PL2 (et autres modèles avec objectifs compatibles)
Profondeur maximale d'utilisation	40 mètres (130 pieds)
Matériaux du boîtier	Polycarbonate, cuivre, caoutchouc silicone (joints), caoutchouc EPDM (écran)
Dimensions (L x H x P)	180,0 x 135,5 x 166,5 mm
Poids (sans appareil ni accessoires)	1 080 g
Poids sous l'eau (avec équipement)	-70 g (avec appareil, objectif 14-42 mm II, zoom, bague, pile, carte)
Alimentation	Via la batterie de l’appareil photo (non remplaçable sous l’eau)
Fonctions principales	Commande de déclencheur, molette de zoom, touches ON/OFF, mode, MENU, etc. ; flash externe via câble fibre optique
Accessoires fournis	Joint POL-EP03, graisse silicone PSOLG-2, gel de silice SILCA-5S, coiffe d’écran ACL PFUD-EP01, bouchon de boîtier PBC-EP01, dragonne, outil de retrait de joint, mode d’emploi
Accessoires optionnels	Flash sous-marin UFL-1/UFL-2, câble fibre optique PTCB-E02, supports PTBK-E01/E02, bras courts PTSA-02/03, adaptateur macro PMLA-EP01, objectif macro PTMC-01, mécanismes de zoom et bagues antireflet pour objectifs compatibles
Entretien	Laver à l’eau pure après chaque usage, sécher à l’ombre, graisser le joint avec la graisse silicone spécifiée, changer le joint au moins une fois par an
Sécurité	Ne pas utiliser de solvants, ne pas démonter, effectuer un test de fuite avant chaque utilisation, garder hors de portée des enfants
Pièces détachées et réparabilité	Joint (POL-EP03), graisse silicone (PSOLG-2/PSOLG-3), gel de silice (SILCA-5S), coiffe d’écran ACL, bouchon de boîtier ; réparation par Olympus uniquement
Informations générales	Garantie limitée ; Olympus décline toute responsabilité en cas de dommages dus à une fuite

FOIRE AUX QUESTIONS - PT-EP03 OLYMPUS

Quel appareil photo est compatible avec le caisson PT-EP03 ?

Le caisson est conçu pour l’appareil Olympus E-PL2 et accepte plusieurs objectifs compatibles. Consultez la liste officielle des objectifs et accessoires (mécanismes de zoom, bagues antireflet) dans la notice.

Comment effectuer un test de fuite avant la première utilisation ?

Placez le caisson vide (sans appareil) dans un récipient d’eau ou une baignoire pendant 3 secondes, puis 30 secondes, puis 3 minutes. Vérifiez l’absence d’eau ou de buée à l’intérieur. Si tout est sec, le test est réussi.

Comment installer l’appareil photo dans le caisson ?

Éteignez l’appareil, retirez la dragonne et le bouchon d’objectif. Ouvrez le caisson en tournant la molette. Placez l’appareil délicatement, insérez un sachet de gel de silice, vérifiez le joint, puis fermez hermétiquement en tournant la molette dans le sens inverse des aiguilles d’une montre.

Puis-je utiliser le flash intégré de l’appareil sous l’eau ?

Non, le flash intégré ne peut pas être utilisé à travers le caisson. Vous devez utiliser un flash sous-marin externe (UFL-1 ou UFL-2) raccordé via un câble fibre optique. Sortez le flash intégré pour activer le mode RC si nécessaire.

Comment entretenir le joint d’étanchéité ?

Avant chaque utilisation, retirez le joint, nettoyez-le et la rainure avec un chiffon non pelucheux. Appliquez une fine couche de graisse silicone Olympus (environ 5 mm) sur toute la circonférence du joint. Remettez-le en place sans le tordre. Remplacez le joint au moins une fois par an ou s’il est endommagé.

Que faire si de l’eau pénètre dans le caisson ?

Sortez immédiatement l’appareil, retirez la batterie et la carte mémoire, séchez soigneusement le tout. Vérifiez l’état du joint et de la rainure. Si une fuite s’est produite, contactez un centre de service Olympus : une réparation peut être nécessaire.

Comment nettoyer le caisson après une utilisation en mer ?

Après avoir retiré l’appareil, refermez le caisson et trempez-le dans de l’eau pure pendant 30 minutes à 1 heure pour dissoudre le sel. Actionnez les touches et molettes sous l’eau. Séchez ensuite avec un chiffon doux à l’ombre ; n’utilisez pas de sèche-cheveux.

Quels produits chimiques sont interdits sur le caisson ?

N’utilisez jamais d’alcool, d’essence, de diluant, de détergents chimiques, d’agents anticorrosion ou d’agents antibuée du commerce. Utilisez uniquement de l’eau pure pour le nettoyage et la graisse silicone spécifiée pour le joint.

Comment raccorder un flash sous-marin externe ?

Retirez le bouchon du logement pour câble fibre optique sur le caisson. Insérez complètement la fiche du câble fibre optique sous-marin (PTCB-E02) dans le logement. Réglez l’appareil photo en mode RC (pour UFL-2) ou sur OFF (pour UFL-1). Consultez la notice du flash pour les réglages précis.

Où trouver des pièces de rechange comme le joint ou la graisse ?

Les pièces détachées (joint POL-EP03, graisse silicone PSOLG-2/PSOLG-3, gel de silice SILCA-5S) sont disponibles auprès des revendeurs agréés Olympus ou du service client. Utilisez exclusivement des produits d’origine Olympus pour garantir l’étanchéité.

MODE D'EMPLOI PT-EP03 OLYMPUS

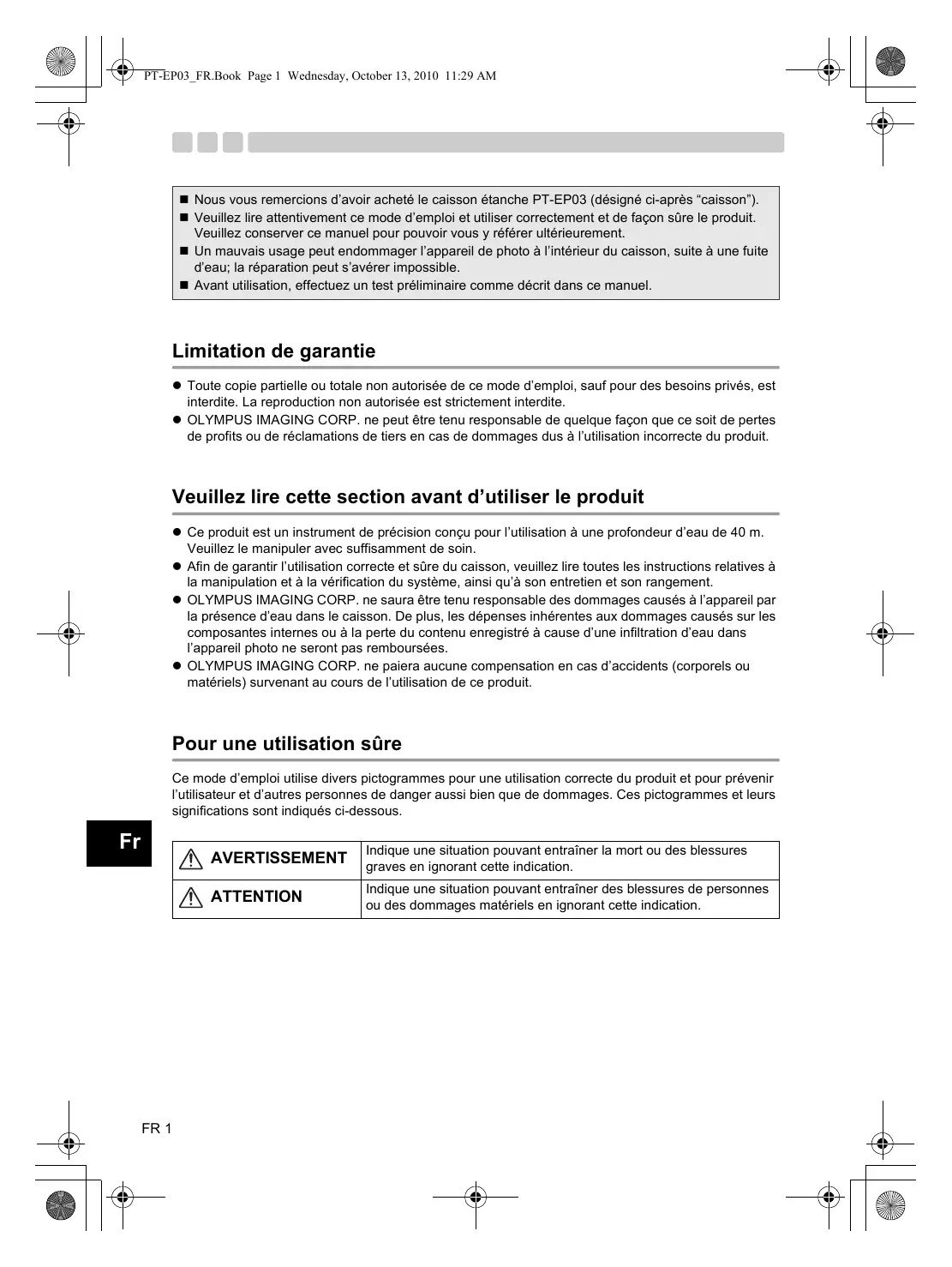

Nous vous remercions d'avoir acheté le caisson étanche PT-EP03 (désigné ci-après “caisson”). Veuillez lire attentivement ce mode d'emploi et utiliser correctement et de façon sûre le produit. Veuillez conserver ce manuel pour pouvoir vous y référer ultérieurement. - Un mauvais usage peut endommager l'appareil photo à l'intérieur du caisson, suite à une fuite d'eau; la réparation peut s'avérer impossible. Avant utilisation, effectuez un test préliminaire comme décrit dans ce manuel.

Limitation de garantie

• Toute copie partielle ou totale non autorisée de ce mode d'emploi, sauf pour des besoins privés, est interdite. La reproduction non autorisée est strictement interdite.
• OLYMPUS IMAGING CORP. ne peut être tenu responsable de quelque façon que ce soit de pertes de profits ou de réclamations de tiers en cas de dommages dus à l'utilisation incorrecte du produit.

Veuillez lire cette section avant d'utiliser le produit

• Ce produit est un instrument de précision conçu pour l'utilisation à une profondeur d'eau de 40 m. Veuillez le manipuler avec suffisamment de soin.
• Afin de garantir l'utilisation correcte et sûre du caisson, veuillez suivre toutes les instructions relatives à la manipulation et à la vérification du système, ainsi qu'à son entretien et son rangement.
• OLYMPUS IMAGING CORP. ne saura être tenu responsable des dommages causés à l'appareil par la présence d'eau dans le caisson. De plus, les dépenses inhérentes aux dommages causés sur les composantes internes ou à la perte du contenu enregistré à cause d'une infiltration d'eau dans l'appareil photo ne seront pas remboursées.
• OLYMPUS IMAGING CORP. ne paiera aucune compensation en cas d'accidents (corporels ou matériels) survenant au cours de l'utilisation de ce produit.

Pour une utilisation sûre

Ce mode d'emploi utilise divers pictogrammes pour une utilisation correcte du produit et pour prévenir l'utilisateur et d'autres personnes de danger ainsi que de dommages. Ces pictogrammes et leurs significations sont indiqués ci-dessous.

AVERTISSEMENT	Indique une situation pouvant entraîner la mort ou des blessures graves en ignorant cette indication.
ATTENTION	Indique une situation pouvant entraîner des blessures de personnes ou des dommages matériels en ignorant cette indication.

Avertissement

Garder ce produit hors de la portée des bébés et des enfants. Les types d'accidents suivants pourraient se produire.

• Blessures en faisant tomber sur le corps d'une certaine hauteur.
• Blessures de membres du corps pris dans des pièces en ouvrant et fermant.
• Risque d'avaler des petites pièces, joint, de la graisse silicone et du gel de silice. Consultez immédiatement un médecin si un enfant a avalé des pièces.

Ne pas ranger avec une batterie dans l'appareil photo numérique laissé dans ce produit.

Le rangement avec une batterie en place pourrait entraîner une fuite du liquide de la batterie et un incendie.

Si une fuite d'eau se produit avec un appareil photo installé dans ce produit, retirer rapidement la batterie de l'appareil. Il y a un risque d'allumage et d'explosion en générant de l'hydrogène. Ce produit est fabriqué à partir de résine. Il y a un risque de se blesser s'il se casse à cause d'un impact violent avec un rocher ou d'autres objets durs. Veuillez le manipuler avec suffisamment de soin.

Attention

Ne pas modifier ni démonter ce produit. Cela pourrait causer une fuite d'eau ou d'autres problèmes. En cas de perte des données d'image provoquée par un démontage, une réparation ou une modification par des personnes autres que celles agréées par OLYMPUS IMAGING CORP., nous ne saurions être tenus responsables du dommage. L'utilisation ou le stockage du produit dans les endroits suivants risque de causer des mauvais fonctionnements, des pannes, des dommages, un incendie, un voile interne, ou une fuite d'eau. Cela doit être évité.

• Des endroits pouvant atteindre des températures élevées, par exemple en plein soleil, dans une automobile, etc.
• Des endroits à proximité de feux
• Des endroits soumis à des vibrations
• Des endroits trop chauds et humides ou avec des variations de température extrêmes
• Des endroits avec des substances volatiles

③ L'ouverture et la fermeture dans des endroits avec beaucoup de sable, de poussière ou de saleté risquent de nuire à l'étanchéité et causer une fuite d'eau. Ce doit être évité. ④ Ce produit n'est pas un caisson pour amortir les chocs imposés à l'appareil photo à l'intérieur. Lorsque ce produit avec un appareil photo numérique à l'intérieur est sujet à des impacts ou que des objets lourds sont placés dessus, l'appareil photo numérique risque de s'endommager. Le manipuler avec suffisamment de soin.

⑤ Ne pas utiliser les produits chimiques suivants pour le nettoyage, pour une protection anticorrosion, pour éviter la formation de buée, pour des réparations ou d'autres raisons. Utilisés pour le caisson directement ou de façon indirecte (avec les produits chimiques vaporisés), ils risquent de causer des fissures sous haute pression ou d'autres problèmes.

Produits chimiques qui ne peuvent pas été utilisés	Explication
Diluants organiques volatils, détergents chimiques	Ne pas nettoyer le caisson avec de l'alcool, de l'essence, un dissolvant ou d'autres diluants organiques volatils, ni avec des détergents chimiques, etc. De l'eau pure ou de l'eau tiède suffit pour le nettoyage.
Agent anticorrosion	Ne pas utiliser d'agents anticorrosion. Les parties métalliques sont en acier inoxydable ou en bronze, et le lavage avec de l'eau pure est suffisant.
Agents antibuée du commerce	Ne pas utiliser d'agents antibuée du commerce. Toujours utiliser le gel de silice déhydratant spécifique.
Graisse autre que laGRAISSSE SILICONE spécifiée	N'utiliser que laGRAISSSE SILICONE spécifiée pour le joint silicone, sinon la surface du joint risque de se détiériorer et uneuite d'eau pourrait se produit.
Colle	Ne pas utiliser de colle pour des réparations ou d'autres raisons. Si une réparation est nécessaire, veuillez contacter un revendeur ou un centre de service de notre compétie.

⑥ Ne pas soumettre le caisson à des traitements brutoaux, tels que sauter à l'eau le caisson à la main ou dans une poche extérieure ou jeter le caisson dans l'eau, cela pourrait provoquer des fuites d'eau. Toujours manipuler le caisson avec soin. ⑦ Si l'appareil contenu dans le caisson avait être mouillé en raison d'une fuite d'eau, etc., essuyez immédiatement toute trace d'humidité et vérifie le bon fonctionnement de l'appareil. Veillez à ne pas forcer sur la molette de zoom ou l'écrou de pied. 9 Veuillez retirer le joint avant de prendre l'avion, car la différence de pression atmosphérique pourrait rendre l'ouverture du caisson impossible. 10 Afin de garantir la manipulation et le fonctionnement sans souci et en toute sécurité de l'appareil numérique avec ce produit, veuillez lire mode d'emploi de l'appareil attentivement. 11 En scellant ce produit, faites bien attention à ce qu'aucune matière étrangère ne soit coincée dans le joint ni sur la surface de contact. Cela peut entraîner une fuite d'eau. Vous ne pouvez pas prendre de photos en utilisant seulement le flash incorporé de l'appareil photo numérique lorsque celui-ci est dans le caisson. 13 Le port d'objectif ne peut pas être retiré.

Sommaire

Limitation de garantie 1

Veuillez lire cette section avant d'utiliser le produit 1

Pour une utilisation sûre 1

1. Préparatifs 6

Contrôle du contenu de l'emballage 6

Nomenclature des pièces 7

Utilisation des accessoires 8

Installation et retrait de la coiffe d'écran ACL 8

Montage et retrait du bouchon du boîtier 8

2. Contrôle préliminaire du caisson 9

Contrôle approfondi avant utilisation 9

3. Mise en place de l'appareil photo numérique 10

Contrôle de l'appareil photo numérique 10

Ouvrir le caisson 11

Faire ressortir le flash 11

Insérer l'appareil photo numérique dans le caisson 12

Vérifier après insertion 12

Sceller le caisson 13

Vérifier le fonctionnement de l'appareil photo installé 13

Test de fuite d'eau 14

4. Comment raccorder le flash sous-marin 15

Raccordement du câble fibre optique sous-marin 15

5. Prise de vue sous l'eau. 16

Comment sélectionner les modes de prise de vue 16

Modes de prise de vue sous-marine 16

6. Manipulation après la prise de vue.

Essuyer toutes les gouttes d'eau 17

Sortir l'appareil photo numérique 17

Laver le caisson avec de l'eau pure 17

Sécher le caisson 18

7. Maintien de la fonction d'étanchéité 19

Retirer le joint 19

Retirer tout grain de sable, poussière, etc. 19

Comment appliquer la graisse sur le joint 20

Changer les pièces consommables 21

8. Annexe 22

Fiche technique 22

Accessoires fournis avec le PT-EP03 22

Accessoires optionnels 22

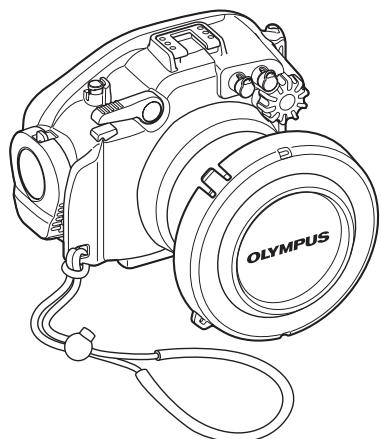

Contrôle du contenu de l'emballage

Vérifier que tous les accessoires sont bien dans la boîte.

Communiquer avec le revendeur si des accessoires manquent ou sont endommagés.

Corps du caisson

(Vérifier que le joint est installé sur le)

caisson arrêté et sur le caisson avant.

- Dragonne

- Sel de silice (1g)

- Outil de retrait de joint

Graisse silicone

• Liste des distributeurs agrées/Liste des centres de service agrées Mode d'emploi (ce manuel)

Attention:

Après l'achat, veiller à effectuer l'entretien même si le caisson est tout neuf. Le fait de négliger l'entretien peut provoquer une fuite d'eau.

Pour savoir comment entretenir le caisson, consulter la p.19.

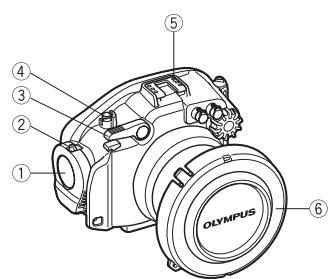

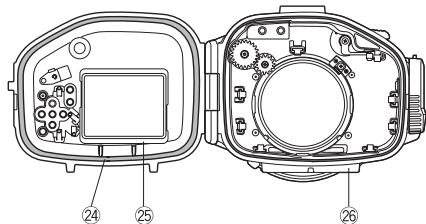

Nomenclature des pièces

① Molette d'ouverture/de fermeture ② Verrou de glissière ③ Commande de déclencheur ^4 Touche ON/OFF ⑤ Monture d'accessoire ⑥ Bouchon du corps ⑦ Logement d'insertion du cable fibre optique, bouchon ⑧ Molette de zoom Bouton de molette de mode

*10 Touche Q ^ 11 Touche (REC) * Touche INFO (Affichage d'informations) ^⑬ Touche /Fn ^ 14 Touche (Correction d'exposition)/Touche de défilament ^*15 Touche /Touche de défilament *16 Touche OK *Touche /Touche de défilament

*18 Touche [Touche de défilement] *19 Touche MENU *20 Touche (Effacement) ^② Touche l (Lecture) 22 Fenêtre d'écran ACL Coiffe d'écran ACL 24 Joint (POL-EP03) 25 Cache intérieur d'écran ACL ⑥ Écrou de pied

Remarque:

Les pièces de fonctionnement du caisson marquées par * correspondent aux pièces de fonctionnement de l'appareil photo numérique. Lorsque les pièces de fonctionnement du caisson sont activées, les fonctions correspondantes de l'appareil photo numérique seront commandées. Pour des détails sur les fonctions, se référer au mode d'emploi pour l'appareil photo numérique.

Utilisation des accessoires

Installation et retrait de la coiffe d'écran ACL

Installation

Mettez en place la coiffe d'écran ACL comme illustré sur le schéma dans les rails situés au-dessus d'une part et en-dessous d'autre part de la fenêtre d'écran ACL.

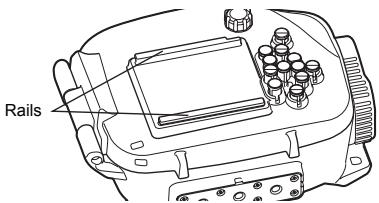

Retrait

Retirez la coiffe d'écran ACL des rails situés au-dessus d'une part et en-dessous d'autre part de la fenêtre d'écran ACL en élargissant la coiffe d'écran ACL.

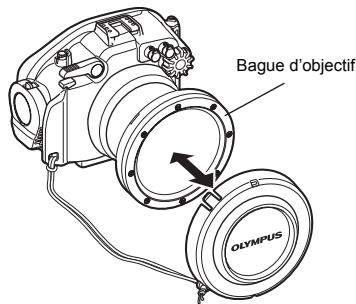

Montage et retrait du bouchon du boîtier

Installez les pièces concaves et convexes du bouchon du boîtier et de la bague d'objectif. Veillez à replacer le bouchon du boîtier avant la prise de vue.

Contrôle approfondi avant utilisation

Ce caisson a été le sujet d'un contrôle de qualité poussé pour les pièces pendant la fabrication et d'inspections approfondies des fonctions pendant l'assemblage. De plus, un test de pression d'eau est effectué avec un testeur de pression pour tous les produits pour confirmer que la performance est conforme aux spécifications.

Toutefois, la fonction d'étanchéité peut être endommagée en fonction des conditions de transport et de stockage.

Avant utilisation, toujours effectuer les contrôles préliminaires suivants.

Test préliminaire

Avant de charger l'appareil photo numérique dans le caisson, plonger le caisson vide dans l'eau pour confirmer qu'il n'y a pas de fuite d'eau. Lorsque cela est difficile, il est possible de vérifier s'il y a des fuites d'eau en consultant "Test de fuite d'eau" (p. 14). Les principales causes de fuite d'eau sont les suivantes.

• Les joints n'ont pas été installés
• Une partie d'un joint ou un joint complet est à l'extérieur de la rainure spécifiée. Dommages, fissures, déterioration ou déformation d'un joint
• Sable, fibres, cheveux ou autres éléments étrangers qui adhérent au joint, à la gorge du joint ou à la surface de contact du joint.
• Dégâts causés à la gorge du joint ou à la surface de contact du joint.
• La dragonne fixée ou le gel de silice est coincé lors de la fermeture du caisson.

Effectuer le test une fois que toutes les causes susmentionnées aient été éliminées.

Attention:

Si une fuite d'eau est constatée en manipulation normale pendant le test préliminaire, ne pas utiliser le caisson et contacter Olympus.

Contrôle de l'appareil photo numérique

Contrôler l'appareil photo numérique avant de le charger dans le caisson.

1. Contrôle de batterie

Il est impossible de changer les piles lorsque le caisson est utilisé. Vérifier que l'énergie restante de la batterie est suffisante avant utilisation.

2. Confirmation du nombre de vues restant à prendre

Vérifier que le support de stockage de vue a un nombre suffisant de vues restant à prendre.

3. Retirez la dragonne, le bouchon d'objectif, le filtre et la protection du sabot de l'appareil photo.

Si l'appareil photo numérique est chargé sans retirer la dragonne et le bouchon d'objectif, le caisson ne peut pas être scellé et une fuite d'eau risque de se produire.

4. Fixer le mécanisme de zoom (optionnel) et la bague antireflet (optionnel).

Exemple d'un objectif 14-42 mm II

Bague antireflet

Pour plus de détails, veuillez consulter le mode d'emploi du mécanisme de zoom et de la bague antireflet.

	Mécanisme de zoom	Bague antireflet
M.ZUIKO DIGITAL ED 14-42 mm	PPZR-EP01	POSR-EP01
M.ZUIKO DIGITAL ED 14-42 mm II	PPZR-EP02	POSR-EP03
M.ZUIKO DIGITAL ED 9-18 mm	PPZR-EP02	POSR-EP02

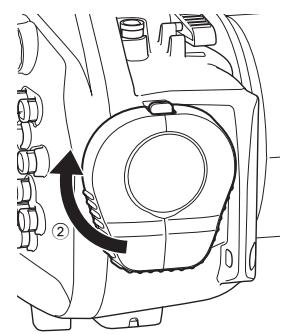

Ouvrir le caisson

Faire glisser et maintenir le verrou de glissière dans le sens de la flèche (①) et tourner la molette d'ouverture/fermeture dans le sens des aiguilles d'une montre (②). Ouvrir doucement le couvercle arrière du caisson.

ATTENTION:

Ne pas trop forcer en tournant la molette d'ouverture/de fermeture. Cela pourrait endommager la molette.

Faire ressortir le flash

Le flash incorpore de l'appareil photo ne peut être utiliser lorsque ce dernier est dans le caisson. Veillez à faire sortir le flash pour utiliser le flash sous-marin.

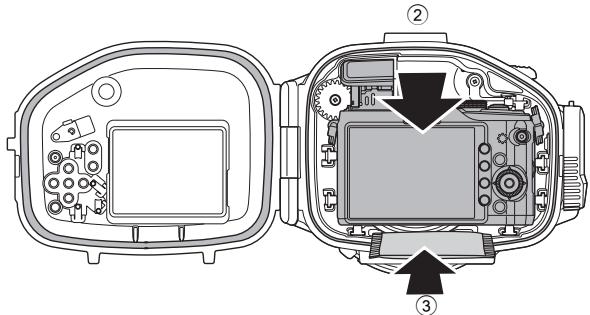

Insérer l'appareil photo numérique dans le caisson

① Vérifier que l'appareil photo numérique est réglé sur OFF. ② Placer soigneusement l'appareil photo numérique dans le caisson. ③ Introduire un sac de gel de silice (1 g) dans l'espace entre la partie inférieure de l'appareil photo et le caisson.

Le sac de gel de silice sert à éviter la formation de buée.

Attention:

• Le sac de gel de silice est coincé lorsque le caisson est scellé et une fuite d'eau survient.
• Une fois le gel de silice utilisé, l'absorption d'humidité est réduite. Toujours replacer le gel de silice quand le caisson est ouvert et fermé.

Vérifier après insertion

Toujours effectuer les contrôles suivants avant de sceller le caisson.

• L'appareil photo numérique est-il correctement chargé?
• Le gel de silice est-il introduit jusqu'à l'endroit indiqué?
• Le joint est-il correctement attaché à l'ouverture du caisson ?
• Y a-t-il de la saleté ou un élément étranger sur le joint ou la surface de contact du couvercle avant ?
• L'entretien de la fonction d'étanchéité est-il effectué ? (Pour plus de détails sur l'entretien, veuillez consulter "Maintien de la fonction d'étanchéité" (p. 19) dans ce mode d'emploi.)

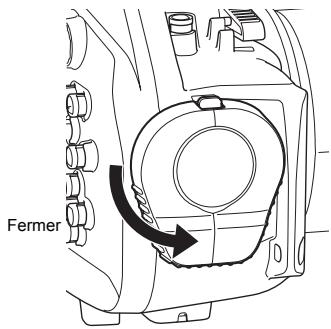

Sceller le caisson

① Fermer soigneusement le caisson en alignant les projections de montage sur le couvercle arrêté et la gorge. ② Tourner la molette d'ouverture/de fermeture dans le sens contraire des aiguilles d'une montre. • Le caisson est scellé.

Attention:

• Si la molette d'ouverture/de fermeture n'est pas complètement tournée, le caisson ne sera pas scellé hermétiquement et une fuite d'eau risque de se produire.
• Fermer le couvercle arrêté du caisson sans coincer le bouchon d'objet ni la dragonne de coiffe d'écran ACL. Si l'un des deux se coince, une fuite d'eau peut se produire.

Vérifier le fonctionnement de l'appareil photoinstalled

Après avoir scellé le caisson, vérifier si l'appareil photo fonctionne normalement.

Appuyer sur la touche ON/OFF du caisson et vérifier que l'appareil photo se met en position ON/OFF. - Tourner le bouton de molette Mode du caisson et vérifier que le mode de l'appareil photo est commuté correctement. - Actionner la commande de déclencheur du caisson et vérifier que l'obturateur de l'appareil photo est déclenché. - Actionner la molette de zoom du caisson et vérifier que le volet d'oculaire de l'appareil photo est commandé. - Actionner les autres touches de commande sur le caisson et vérifier que l'appareil photo fonctionne correctement comme prévu.

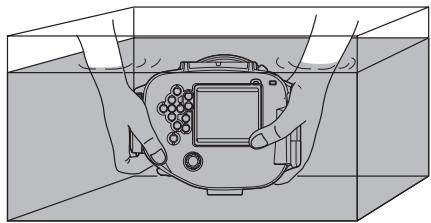

Test de fuite d'eau

Le test final après chargement de l'appareil photo est expliqué ci-dessous. Toujours effectuer ce test. Il peut être effectué facilement dans un réservoir d'eau ou une baignoire. La durée nécessaire est de cinq minutes environ.

• Commencer par immerger le caisson pendant 3 secondes seulement et vérifier l'absence d'eau etc. dans le caisson.
• Ensuite, immerger le caisson pendant 30 secondes et vérifier l'absence d'eau etc. dans le caisson.
• Puis, immerger le caisson pendant trois minutes.
• Vérifier ce qui suit :
• vérifier l'absence d'accumulation d'eau dans le caisson.
• vérifier l'absence de buée dans le caisson.
• vérifier l'absence d'eau dans le caisson.
• Si l'intérieur du caisson se remplit de buée ou contient une goutte d'eau, effectuer l'entretien du joint puis faire de nouveau le test de la fuite d'eau.

Raccordement du câble fibre optique sous-marin

Pour raccorder le flash sous-marin UFL-2 (optionnel) au caisson à l'aide d'un cable fibre optique sous-marin (optionnel: PTCB-E02), suivre la procédure ci-dessous.

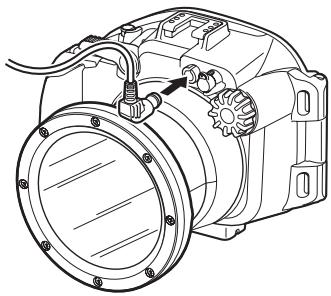

Comment raccorder le câble fibre optique sous-marin

① Retirer le bouchon du logement d'insertion du cable fibre optique.

② Insérer complètement la fiche du cable fibre optique sous-marin dans le logement d'insertion du cable fibre optique.

Réglage de l'appareil photo numérique

Régler le mode RC de l'appareil photo sur ON de façon à activer le flash incorporé de l'appareil photo.

Dans le cas de l'UFL-2, régler le mode RC sur OFF.

Pour plus de détails, veuillez consulter le mode d'emploi de l'UFL-2.

Dans le cas de l'UFL-1, branchez le câble fibre optique de la même manière.

Réglez le mode RC de l'appareil-photo sur OFF.

Comment sélectionner les modes de prise de vue

Vous pouvez aisément régler le mode sous-marin pour l'attribuer à une touche sur l'appareil photo numérique.

Sélectionnez [\/] dans [Fn Button Function] dans [\/] de [\/] dans [MENU], puis appuyez sur la touche OK.

• [17 menu display] de [28] dans [MENU] doit être réglé sur ON.

Remarque:

• Appuyez sur la touche Fn pour basculer entre les modes Grand angle sous-marin et Macro sous-marin.
• Réglez le bouton de molette de mode pour quitter temporairement le mode sous-marin. Appuyez de nouveau sur la touche Fn pour revenir au mode sous-marin.
• Cependant, en mode SCN, iAUTO et film, le fait d'appuyer sur la touche Fn ne fera pas passer l'appareil photo au mode sous-marin.

Pour plus de détails, consultez le mode d'emploi de l'appareil photo numérique.

Grand angle sous-marin

Convient pour capturer une scène sur une vue étendue comme un banc de poissons qui nage. Les bleus de l'arrière-plan sont produits d'une façon éclatante.

Macro sous-marin

Convient aux gros-plans de petits poissons et autres créatures sous-marines.

Les couleurs naturelles de la vie sous-marine sont fidèlement reproduites.

Essuyer toute goutte d'eau

Après la prise de vue sous-marine, essuyez toute goutte d'eau du caisson. Utilisez de l'air comprimé ou un chiffon doux sans peluches pour essuyer soignement toute trace d'humidité de la charnière entre les couvercles avant et arrière, le levier du déclencheur et la molette d'ouverture/de fermeture.

Attention:

S'il reste de l'eau entre les couvercles avant et arrière, celle-ci peut pénétrer dans le caisson quand celui-ci est ouvert. Veillez essuyer soigneusement ces endroits.

Sortir l'appareil photo numérique

Ouvrez soigneusement le caisson et sortez l'appareil photo numérique.

Attention:

• Lors de l'ouverture du caisson, vérifier l'absence de pénétration d'eau de l'extérieur (p. ex. des gouttes de vos cheveux ou de votre combinaison de plongée) à l'intérieur du caisson et/ou sur l'appareil photo !
• Avant l'ouverture du caisson, vérifier que vos mains ou gants sont complètement propres (sans sable, fibres, etc.).
• Ne jamais ouvrir le caisson dans des endroits où l'eau peut éclabousser ou être projetée, ou encore s'il y a des risques de projection de sable ou de poussière. Si ceci est inévitable, par exemple si vous devez changer la pile ou la carte mémoire, il est conseillé de protéger le caisson et l'appareil au moyen d'un drap ou d'un objet sensible.
• Ne jamais toucher l'appareil photo numérique et/ou la batterie avec les mains mouillées avec de l'eau salée.

Laver le caisson avec de l'eau pure

Après utilisation, sceller de nouveau le caisson après avoir sorti l'appareil et le laver suffisamment dans de l'eau pure dès que possible.

Après utilisation dans de l'eau salée, le tremper dans de l'eau pure pendant quelques un certain temps (30 minutes à 1 heure) pour éliminer tout le sel.

Attention:

• Une fuite d'eau peut être causée lorsqu'une pression d'eau élevée est appliquée localement. Avant de laver le caisson avec de l'eau, y retarder l'appareil photo numérique.
• Faire fonctionner le déclencheur et diverses touches de ce produit dans l'eau pure pour retirer le sel adhérant à l'axe. Ne pas démonter pour le nettoyage.
• Laisser sécher du sel sur le caisson risque de nuire au fonctionnement. Toujours stérer toute trace de sel après utilisation.

Sécher le caisson

Après lavage à l'eau pure, utiliser un chiffon doux n'ayant pas de sel sur lui et ne déposant pas de fibres pour essuyer toute trace d'eau et sécher complètement le caisson dans un endroit bien ventilé à l'ombre.

Attention:

Ne pas utiliser l'air chaud d'un sèche-cheveux ou d'un appareil similaire pour le séchage et ne pas exposer le caisson en plein soleil, ce qui pourrait accélérer la déterioration ou la déformation du caisson et la dégradation du joint, entrainant une fuite d'eau.

En essuyant le caisson, faire attention de ne pas causer de rayures.

7. Maintien de la fonction d'étanchéité

Le joint est un produit consommable. Avant chaque utilisation, effectuer l'entretien régulier. S'assurer toujours d'effectuer l'opération d'entretien du joint comme décrit ci-dessous. Négliger cet entretien risquerait de causer une fuite d'eau.

Effectuer à un endroit sans sable ni poussière après s'être lavé et séché les mains.

Retirer le joint

Ouvrir le caisson et retirer le joint.

Procédure

① Insérer l'outil de retrait de joint dans l'intervalle entre le joint et la paroi de la rainure du joint. ② Amener l'extrémité de l'outil de retrait insérée sous le joint. (Faire attention de ne pas endommager la rainure avec l'extrémité de l'outil de retrait.) ③ Lever le joint, le serrer avec le bout des doigts et le retirer du caisson.

Retirer tout grain de sable, poussière, etc.

Après avoir contrôlé visuellement que la poussière a été retirée du joint, le contrôle pour du sable et d'autre matière étrangère collée, aussi bien que pour des dommages ou crevasses peut être fait en serrant légèrement toute la circonférence du joint avec le bout des doigts.

Retirer toute matière étrangère collée dans la rainure du joint avec un chiffon propre ou un Coton-Tige avec peu de débris. Retirer également le sable et la poussière collés aux surfaces du caisson qui viennent en contact avec le joint.

Attention:

• Lorsqu'un objet pointu est utilisé pour déplacer le joint ou pour nettoyer l'intérieur de la gorge du joint, le caisson et le joint risquent d'être endommagés et une fuite d'eau risque de se produire.
• Lorsque le joint est contrôlé avec le bout des doigts, faire attention de ne pas allonger le joint.
• Ne jamais utiliser d'alcool, de diluant, de benzène ou des solvants similaires ni des détergents chimiques pour nettoyer le joint. Si de tels produits chimiques sont utilisés, il est probable que le joint sera endommagé ou que sa dégradation sera accélérée.

Installer le joint

S'assurer qu'aucune matière étrangère n'est collée, appliquer une fine couche de graisse des accessoires sur le joint, et faire rentrer le joint dans la gorge. À ce moment-là, s'assurer que le joint n'est pas coincé en dehors de la gorge.

Même un seul cheveu ou un seul grain de sable peut causer une fuite d'eau.

Comment appliquer la graisse sur le joint

① Appliquer seulement Olympus la graisse spécifique.		Après s'être assure qu'il n'y a pas de saleté sur vos doigs ni sur le joint,mettre environ 5 mm de graisse du tube sur le bout de votre doigt.(La quantité appropriée de graisse est de 5 mm environ.)
② Étaler la graisse sur le joint.		En utilisant le bout du pouce et de trois doigs de votre main,étaler la graisse le long dujoint tout en le graissant.Faire attention de ne pas tirer excessivement sur le joint.
③ Vérifier qu'il n'y a ni dommage ni irrégularité sur le joint.		Lorsque la graisse s'infiltrre le long du joint,vérifier qu'il n'y a ni dommage ni irrégularité dessus en le touchant et le regardant.Si un défaut est constaté,ne pas hésiter à replacer le joint par un neuf.

Attention:

• Toujours effectuer l'entretien de la fonction d'étanchéité même lorsque le caisson a été ouvert à chaque prise de vue. Négliger cet entretien risque de devenir la cause d'une fuite d'eau.
• Lorsque le caisson n'est pas utilisé pendant une longue durée, stériliser le joint de la rainure pour éviter une déformation du joint, appliquer une fine couche de graisse silicone, et le ranger dans un sac en plastique propre ou dans quelque chose de similaire.

Exemples de matières étrangères qui se collent au joint : Cheveu

Fibres

Grains de sable

Changer les pièces consommables

• Le joint est un produit consommable. Indépendamment du nombre de fois que le caisson est utilisé, il est recommandé de changer le joint au moins une fois par an.
• La dégradation du joint est accélérée par les conditions d'utilisation et de stockage. Changer le joint même avant un an s'il montre des signes de dommage, de fêlure ou de perte d'élasticité.

Attention:

• Utiliser la graisse silicone, le gel de silice et le joint d'origine Olympus.
• Ne pas essayer de remplacer soi-même le joint.
• Nous recommandons d'effectuer périodiquement la vérification.

Fiche technique

Modèle disponible	Olympus apparéil photo numérique E-PL2
Résistance à la pression	Profondeur jusqu'à 40 m (130 pieds)
Matières principales	Boîtier principal : Polycarbonate. Écrou de pied : Cuivre. Axe des touches de commande : Cuivre. Bouchon du boîtier : Polycarbonate. Joints : Caoutchouc silicone. Cache intéérieur d'écran ACL : Caoutchouc EPDM. Coiffe d'écran ACL : Caoutchouc EPDM.
Dimensions	Largeur: 180,0 mm x hauteur: 135,5 mm x profondeur: 166,5 mm
Poids	1.080 g (appareil photo et accessoires non compris)
Poids sous l'eau	-70 g (y compris l' apparéil photo, l'objectif (14-42 mm II), le mécanisme de zoom, la bague antireflet, la pile et la carte support) (dans de l'eau fraîche)

• Nous nous réservons le droit de changer l'apparece exter et les caractéristiques techniques sans préavis.

Accessoires fournis avec le pt-ep03

Joint: POL-EP03

Graisse silicone : PSOLG-2

Gel de silice: SILCA-5S

Coiffe d'écran ACL: PFUD-EP01

Bouchon du corps: PBC-EP01

Accessoires optionnels

Graisse silicone : PSOLG-3

Cable fibre optique sous-marin: PTCB-E02

Support: PTBK-E01, PTBK-E02

Bras court : PTSA-02/PTSA-03

Flash sous-marin : UFL-2, UFL-1

Adaptateur d'objectif Macro : PMLA-EP01

Objectif Macro : PTMC-01

Mécanisme de zoom pour M. ZUIKO DIGITAL ED 14-42 mm F3.5-5.6 : PPZR-EP01

Bague antireflet pour M. ZUIKO DIGITAL ED 14-42 mm F3.5-5.6 : POSR-EP01

Mécanisme de zoom pour M. ZUIKO DIGITAL ED 14-42 mm II F3.5-5.6 : PPZR-EP02

Bague antireflet pour M. ZUIKO DIGITAL ED 14-42 mm II F3.5-5.6 : POSR-EP03

Mécanisme de zoom pour M. ZUIKO DIGITAL ED 9-18 mm F4.0-5.6 : PPZR-EP02

Bague antireflet pour M. ZUIKO DIGITAL ED 9-18 mm F4.0-5.6 : POSR-EP02

• Lors de l'utilisation combinée du PTBK-E01 et du caisson, les rondelles dédiées sont nécessaires dans la partie des vis.

En cas de possession d'un PTBK-E01 avec lequel les rondelles dédiées ne sont pas fournies, contacter le centre d'assistance au client.

Les accessoires peuvent être achetés. Les produits d'un modèle différent de ceux décrits ci-dessus ne peuvent pas être utilisés.

Le caissonne correspond à aucun objectif.

Pour plus de détails sur l'objectif cible, consultez le site Web ou le catalogue Olympus.

3500 Corporate Parkway, P. O. Box 610, Center Valley, PA 18034-0610, États-Unis Tel. [phone]

Support technique (États-Unis)

Aide en ligne 24/24h, 7/7 jours : http://www.olympusamerica.com/support

Ligne téléphonique de support : Tél. [phone] (appel gratuit)

Notre support technique téléphonique est ouvert de 8 à 22 heures

du lundi au vendredi) ET

E-Mail: [e-mail]

Les mises à jour du logiciel Olympus sont disponibles à l'adresse suivante :

http://www.olympusamerica.com/digital

Livraisons de marchandises : Bredowstrasse 20, 22113 Hamburg, Allemagne

Adresse postale : Postfach 10 49 08, 20034 Hamburg, Allemagne

Visitez notre site à l'adresse http://www.olympus-europa.com

Appelez le NUMERO D'APPEL Gratuit *: 00800 - 67 10 83 00

pour l'Autriche, la Belgique, le Danemark, la Finlande, la France, l'Allemagne, l'Italie, le Luxembourg, les Pays-Bas, la Norvège, le Portugal, l'Espagne, la Suède, la Suisse, le Royaume-Uni

• Notez que certains opérateurs de services de téléphonie (mobile) n'autorisent pas l'accès ou exigent un préfixe supplémentaire pour les numéros commencer par +800.

Pour tous les pays européens non mentionnés ou si vous ne pouvez pas obtenir la communication avec le numéro ci-dessus, appelez l'un des numéros suivants

NUMÉROS D'APPEL PAYANTS: +49 180 5 - 67 10 83 ou +49 40 - 237 73 4899

Notre Support technique est disponible du lundi au vendredi de 9 à 18 heures (heure de Paris)
