Type de produit	Pompe à chaleur air/eau
Marque	SAUNIER DUVAL
Modèle	MAGNA DUO
Utilisation	Chauffage et rafraîchissement
Technologie	Inverter DC (compresseur rotatif)
Puissance chauffage (sortie eau 35°C)	8 kW / 11,2 kW / 14 kW selon modèle
COP (sortie eau 35°C)	3,81 / 4,05 / 3,80 selon modèle
Puissance froid (régime 7°C/12°C)	7 kW / 10 kW / 12 kW selon modèle
Alimentation électrique	230 V / 1 phase / 50 Hz
Intensité maximale (froid-chaud)	12 A / 13,3 A / 17,8 A selon modèle
Réfrigérant	R410A
Charge en gaz	1,9 kg / 2,8 kg / 3,6 kg selon modèle
Dimensions groupe extérieur (L x P x H)	8 kW : 940 x 340 x 780 mm 11/14 kW : 940 x 410 x 1330 mm
Poids groupe extérieur	8 kW : 54 kg 11 kW : 90 kg 14 kW : 95 kg
Dimensions module intérieur (L x P x H)	500 x 230 x 700 mm
Poids module intérieur	37 kg
Niveau de pression acoustique	53 dB(A)
Module hydraulique	Relève chaudière (RM oo SI) ou relève électrique (RM o1 SI)
Accessoires inclus	Thermostat d'ambiance Exacontrol 7 ou 7R, sonde extérieure
Accessoires en option	Ballon tampon 50 L, résistance électrique d'appoint 3 kW ou 6 kW
Régulation	Loi d'eau avec modulation de puissance Inverter DC
Applications	Neuf et rénovation, avec plancher chauffant ou radiateurs
Énergie renouvelable	70 % d'énergie gratuite puisée dans l'air
Entretien	Vérification annuelle conseillée par un professionnel

FOIRE AUX QUESTIONS - MAGNA DUO SAUNIER DUVAL

Quelle est la différence entre les modèles 8 kW, 11 kW et 14 kW ?

Les puissances correspondent aux besoins de chauffage et de rafraîchissement. Le modèle 8 kW convient pour les petites surfaces, le 11 kW pour les moyennes et le 14 kW pour les grandes surfaces. Consultez un installateur pour dimensionner correctement.

Puis-je utiliser la Magna Duo avec une chaudière existante ?

Oui, le module relève chaudière (RM oo SI) permet de raccorder la pompe à chaleur à une chaudière Saunier Duval ou toute autre marque. La régulation optimise le fonctionnement en alternance.

Qu'est-ce que la technologie Inverter DC ?

L'Inverter DC fait varier la vitesse du compresseur pour moduler la puissance. Cela évite les cycles de marche/arrêt, améliore le rendement et augmente la durée de vie de l'appareil.

Comment fonctionne la régulation 'Loi d'eau' ?

La température de départ d'eau est ajustée automatiquement en fonction de la température extérieure. Plus il fait froid, plus l'eau est chaude. Cela assure un confort constant et des économies d'énergie.

Quels sont les accessoires fournis avec la pompe à chaleur ?

La pompe à chaleur est livrée avec un thermostat d'ambiance Exacontrol 7 ou 7R (version radio) et une sonde extérieure.

Puis-je utiliser la Magna Duo pour le rafraîchissement en été ?

Oui, le système est conçu pour le chauffage et le rafraîchissement. Il suffit de configurer le thermostat pour le mode froid.

Quel entretien est nécessaire ?

Un entretien annuel par un professionnel est recommandé pour vérifier le circuit frigorifique, les filtres et les connexions électriques. Les filtres de l'unité intérieure doivent être nettoyés régulièrement.

Quelle est la durée de vie de la pompe à chaleur ?

Avec un entretien régulier, la durée de vie peut atteindre 15 à 20 ans. La technologie Inverter DC réduit l'usure du compresseur.

Puis-je bénéficier d'aides financières pour l'installation ?

Oui, la pompe à chaleur utilise une énergie renouvelable, ce qui permet de bénéficier d'incitations fiscales comme MaPrimeRénov' ou la prime CEE. Renseignez-vous auprès de votre installateur.

Comment programmer le thermostat Exacontrol ?

Le thermostat permet une programmation journalière ou hebdomadaire. Vous pouvez régler des plages de température pour chaque jour, avec des modes confort, réduit ou hors-gel.

MODE D'EMPLOI MAGNA DUO SAUNIER DUVAL

Une solution chauffage qui allie performances et économies

La solution chauffage qui allie performances et économies

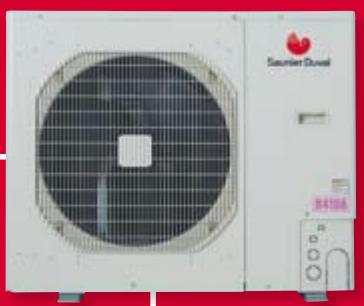

Découvrez la pompe à chaleur Saunier Duval dotée de la technologie Inverter DC, un système de régulation par modulation de puissance de la pompe à chaleur grâce à la variation de la puissance du compresseur. Cette technologie garantit des performances optimales pour des consommations électriques réduites, avec un meilleur rendement.

La longévité de la pompe à chaleur est garantie par la technologie Inverter DC qui empêche le fonctionnement du compresseur en cycle court et accroît ainsi sa fiabilité et sa durée de vie.

Un système particulièrement économique

Cette solution permet de faire appel à une énergie renouvelable et gratuite contenue dans l'air pour des températures extérieures intermédiaires ou élevées, tout en garantissant un confort maximum. Disponible en relève électrique ou en relève de chaudière, c'est une véritable solution basse ou haute température à un prix économique, d'autant qu'il est possible de bénéficier de toutes les incitations fiscales.

Comment fonctionne la pompe à chaleur ?

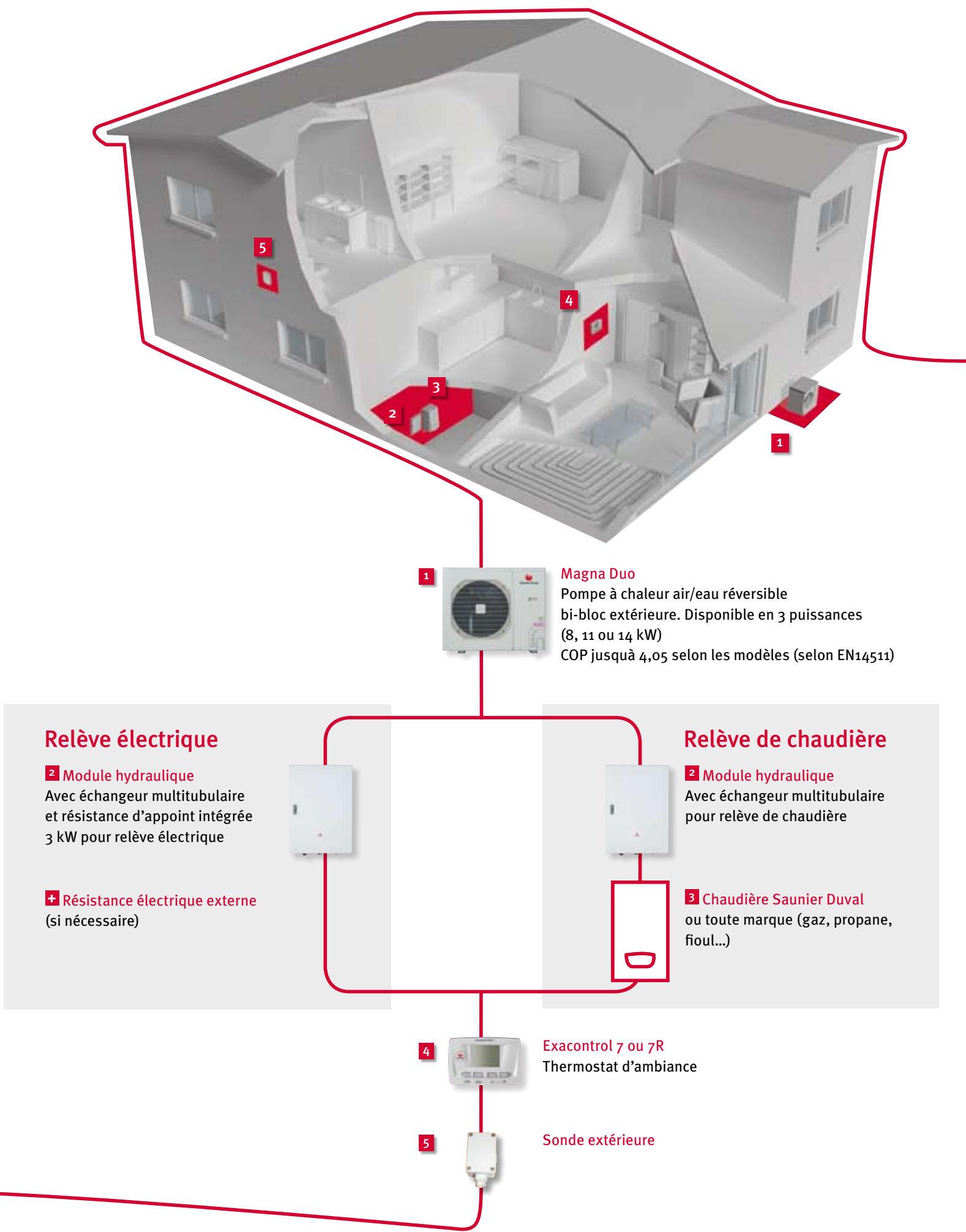

La pompe à chaleur du système Magna Duo se régule en fonction de la température d'eau et de la température extérieure. Ce type de régulation est appelé "Loi d'eau".

La commande centrale permet de sélectionner la température maximale de retard d'eau. La loi d'eau corrigera ensuite cette température de retard en l'augmentant lorsque la température extérieure baissera.

La modulation de puissance s'effectue en fonction de la différence entre la température de consigne corrigée par la loi d'eau et la température réelle de retard d'eau.

Lorsque la pompe à chaleur approche de sa température de consigne, elle réduit sa puissance.

Un thermostat intérieur est connecté au module intérieur afin de limiter la température intérieure (ce thermostat enclenche également le chauffage d'appoint si nécessaire).

Idéale pour le neuf, adaptée à la rénovation

	L'installation	La solution Magna Duo
Maison neuve	= + + +
Maison en rénovation complète	• Plancher chauffant + radiateurs basse température	• Module Relève électrique	• Pompe à chaleur Inverter DC	• Résistance électrique externe (si nécessaire)
Maison en rénovation avec chaudière Saunier Duval en place à conserver	= + + +
Maison en rénovation avec chaudière toute marque en place à conserver	• Radiateurs haute température	• Module Relève de chaudière	• Pompe à chaleur Inverter DC	• Chaudière Saunier Duval ou tout autre marque

Le fonctionnement de la régulation en relève de chaudière

Même si un fonctionnement en tout chaudière ou en tout pompe à chaleur est préférable, la demande nous amène à proposer une régulation pompe à chaleur/chaudière pour optimiser le temps de fonctionnement de la pompe à chaleur.

La régulation de la relève de chaudière enclenche la chaudière en fonction des besoins de l'habitation. Le thermostat et la coupure chaudière peuvent être raccordés directement sur la pompe à chaleur Magna Duo : aucun coffret supplémentaire n'est nécessaire.

La pompe à chaleur fonctionne seulement tant que la température d'eau maximale de la pompe à chaleur suffit à atteindre la température de consigne du thermostat de l'habitation.

Si au bout d'un certain temps (temporisation appoint), la température réglée sur le thermostat d'ambiance n'est pas atteinte, la pompe à chaleur enclenche des cycles courts de la chaudière : plus le temps pour atteindre la consigne est long, plus la chaudière est autorisée à fonctionner.

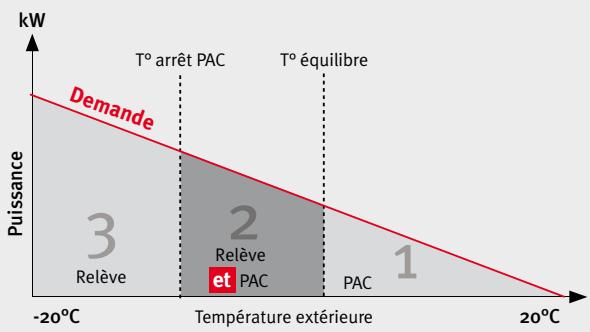

• Durant la phase 1, la pompe à chaleur fonctionne seule. Elle suffit pour couvrir les besoins en chauffage du logement. Durant la phase 2, la relève (chaudière/résistance électrique) est activée et fonctionne simultanément avec la pompe à chaleur.
• Durant la phase 3, la pompe à chaleur est arrêtée et la relève (chaudière/résistance électrique) fonctionne seule.

Au service du comportement et de l'environnement

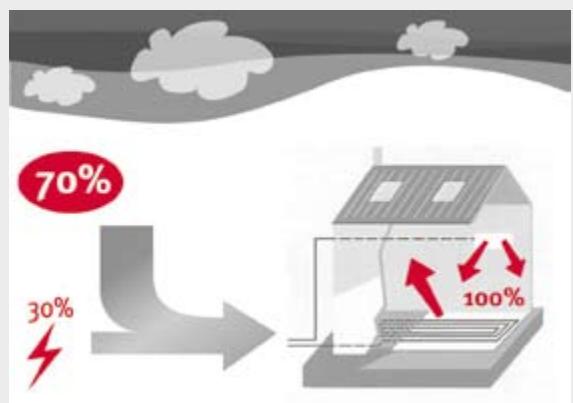

70% d'énergie gratuite puisée dans l'air et 30% d'énergie électrique consommée

• Solution faisant largement appel aux énergies renouvelables
• Thermostat d'ambiance à programmation journalière ou hebdomadaire, pour CHOISIR LA TEMPERATURE idéale et s'adapter au rythme de vie de chaque utilisateur
• Niveau sonore de l'unité extérieure réduit grâce à la technologie Inverter DC
• Système conçu pour le chauffage comme pour le rafraîchissement de la maison

Pompe à chaleur Magna Duo

Module hydraulique

Chaudière Saunier Duval ou de toute marque

Exacontrol 7 ou 7R

Sonde extérieure

Caractéristiques techniques

DésignationGroupe extérieur DC Inverter R 410 A		Magna Duo 8 kWSPW-C256VEH		Magna Duo 11 kWSPW-C366VEH		Magna Duo 14 kWSPW-C486VEH
Chauffage - Sortie d'eau à 35°C
Puisance chaud*	kW	8		11,2		14
Coefficient de performance COP*		3,81		4,05		3,80
Chauffage - Sortie d'eau à 45°C
Puisance chaud**	kW	7		9,5		12,90
Coefficient de performance COP**		3		3		3,09
Rafraîchissement - Régime d'eau 7°/12°C
Puisance froid (air 35°C ; régime d'eau 7°/12°C)	kW	7		10		12
Puisance absorbée	kW	2,51		3,95		4,45
Caracteristiques électriques
Alimentation électrique	V/P/Hz	230/1/50		230/1/50		230/1/50
Intensité max. de fonctionnement (froid-chaud)	A	12		13,3		17,8
Caracteristiques frigorifiques
Charge en gaz	kg	1,9		2,8		3,6
Type de compresseur		Rotatif Inverter DC		Rotatif Inverter DC		Rotatif Inverter DC
Réfrigérant		R 410 A		R 410 A		R 410 A
Diamètre de raccordement gaz	pouce	3/8" - 5/8"		3/8" - 5/8"		3/8" - 5/8"
Caracteristicques générales
Niveau de pression acoustique***	dB(A)	53		53		53
Dimensions (hauteur x largeur x profondeur)	mm	780 x 940 x 340		1330 x 940 x 410		1330 x 940 x 410
Poids net	kg	54		90		95
Désignation		Magna Duo 8 kW		Magna Duo 11 kW		Magna Duo 14 kW
Modules hydrauliques intérieurs		RM oo SI(relève chaudière)	RM o1 SI(relève électricité)	RM oo SI(relève chaudière)	RM o1 SI(relève électricité)	RM oo SI(relève chaudière)	RM o1 SI(relève électricité)
Caracteristicques hydrauliques
Débit d'eau nominal en chauffage	m³/h	1,2		1,7		1,9
Diamètre de raccordement d'eau	pouce	1"		1"		1"
Volume minimum d'eau dans l'installation	l	20		25		30
Caracteristicques électriques
Alimentation électricque	V/P/Hz	230/1/50		230/1/50		230/1/50
Puisance résistance électricque intégrée	kW	-	3	-	3	-	3
Intensité max. de fonctionnement (froid-chaud)	A	2	13	2	13	2	13
Caracteristicques générales
Dimensions (hauteur xlargeur xprofondeur)	mm	700 x 500 x 230		700 x 500 x 230		700 x 500 x 230
Poids net	kg	37		37		37

Accessoires livrés de série

Thermostat d'ambiance Exacontrol 7 ou Exacontrol 7 radio

Sonde extérieure

Accessoires en option

Ballon tampon 50 litres Magna Duo

Résistance électrique d'appoint 3 kW

Résistance électrique d'appoint 6 kW
