SD 623 S AR - Chaudière murale SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Marque	SAUNIER DUVAL
Modèle	SD 623 S AR
Type de produit	Chaudière murale à double service (chauffage + eau chaude instantanée)
Catégorie gaz	II23+ AP/AB (gaz naturel, propane, butane, air propané/butané)
Puissance chauffage (min/max)	8,7 à 23,3 kW (TN/LL) / 9,7 à 23,3 kW (AP/AB)
Rendement sur PCI/PCS	91% / 82%
Température départ maximale	87 °C
Vase d'expansion (capacité utile)	6,5 litres
Volume d'installation maxi	140 litres (à 75 °C)
Débit spécifique eau chaude (Δ30°C)	11 l/min
Débit seuil de fonctionnement eau chaude	Environ 3 l/min
Température eau chaude maximale	65 °C
Pression d'alimentation eau (min/maxi)	0,3 bar / 10 bar
Alimentation électrique	220 V monophasé 50 Hz
Puissance absorbée maximale	100 W
Veilleuse (puissance/rendement)	130 W / 60%
Dimensions (H x L x P) approximatives	700 x 400 x 300 mm
Poids approximatif	30 kg
Entretien	Visite annuelle obligatoire par un professionnel qualifié (contrôle des organes de sécurité et des dispositifs d'asservissement)
Sécurité intégrée	Sécurité manque d'eau, sécurité surchauffe, sécurité débit d'air (obstruction ventouse), thermocouple de veilleuse, pressostat
Pièces détachées disponibles	Injecteurs brûleur et veilleuse, mécanisme gaz, joints, filtres, kit changement de gaz, vase d'expansion, etc.
Garantie	Sous réserve d'installation par un professionnel agréé et d'entretien annuel ; prise en charge par le service après-vente Saunier Duval
Informations générales	Conforme aux normes : arrêté du 2 août 1977, DTU 61.1, NF C 15.100, règlement sanitaire départemental. Niveau de performance B 300.

FOIRE AUX QUESTIONS - SD 623 S AR SAUNIER DUVAL

Comment allumer la chaudière SD 623 S AR ?

Appuyez sur le bouton poussoir (1) et maintenez-le enfoncé. L'extracteur démarre, puis l'allumeur à train d'étincelles allume la veilleuse. Maintenez enfoncé environ 20 secondes pour armer le thermocouple, puis relâchez. La veilleuse doit rester allumée. La chaudière est alors prête.

Que faire en cas de coupure de gaz ?

La veilleuse s'éteint et le dispositif de sécurité disjoncte automatiquement la chaudière. Lorsque le gaz revient, il faut réinitialiser la chaudière en répétant la procédure d'allumage (appuyer sur le bouton (1) comme décrit dans la notice).

Comment régler la puissance chauffage ?

La puissance maximale en mode chauffage est réglable à l'aide d'un tournevis en agissant sur le potentiomètre (repère 20) situé à l'intérieur du tableau de commande. La plage de réglage est de 8,7 à 23,3 kW (gaz naturel, propane, butane) ou de 9,7 à 23,3 kW (air propané/butané).

Quelle est la pression d'eau recommandée dans le circuit chauffage ?

La pression doit être maintenue à environ 1 bar (lire sur le manomètre). Le vase d'expansion est pré-gonflé à 0,5 bar. Si la pression descend en dessous, utilisez le robinet de remplissage pour la rétablir.

Comment vidanger le circuit chauffage ?

Ouvrez le robinet de vidange au point bas de l'installation et faites une prise d'air (ex. purgeur). Pour vidanger uniquement la chaudière, fermez les robinets d'isolement départ et retour, ouvrez la vis de vidange (r) et le purgeur de l'échangeur.

Que faire si la veilleuse s'éteint fréquemment ?

Vérifiez que le thermocouple est suffisamment chauffé : lors de l'allumage, maintenez le bouton (1) enfoncé au moins 20 secondes. Si le problème persiste, le thermocouple ou le mécanisme gaz peut être défectueux ; contactez un professionnel.

Comment passer en mode été (eau chaude seulement) ?

Placez le sélecteur (7) sur la position 'été' (symbole). Le chauffage est alors interrompu. La chaudière ne produira que de l'eau chaude sanitaire à l'ouverture d'un robinet d'eau chaude.

Quel entretien est obligatoire pour cette chaudière ?

Un entretien annuel par un professionnel qualifié est obligatoire. Il comprend le contrôle des organes de sécurité, des dispositifs d'asservissement, et le nettoyage. Un ramonage de la ventouse peut être nécessaire selon la réglementation locale.

Comment changer le type de gaz (passer du gaz naturel au propane) ?

Le changement de gaz nécessite l'utilisation d'une pochette de changement de gaz spécifique (injecteurs brûleur, injecteur veilleuse, mécanisme gaz). Cette opération doit être effectuée exclusivement par un professionnel qualifié.

Quelles sont les sécurités intégrées à la chaudière ?

La chaudière est équipée de : sécurité manque d'eau, sécurité surchauffe, sécurité débit d'air (en cas d'obstruction de la ventouse), pressostat, et thermocouple de veilleuse. En cas de défaut, le brûleur est automatiquement arrêté.

MODE D'EMPLOI SD 623 S AR SAUNIER DUVAL

notice d'installation et d'emploi de la chaudière étanche SD 623 S. AR.

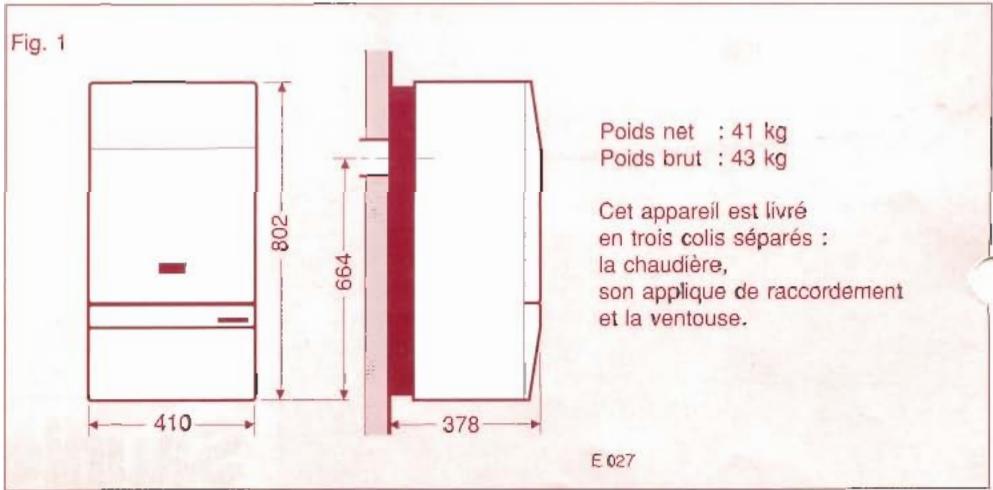

Présentation

Étudiée et fabriquée selon les méthodes modernes les plus éprouvées, la chaudière murale Saunier Duval sd 623 S. AR. a double service (chauffage + eau chaude instantanée), vous donnera toute satisfaction.

Cette chaudière est de catégorie gaz II23 + AP/AB, c'est-à-dire qu'elle peut fonctionner au gaz naturel (code TN) ou, après adaptation, soit au propane ou au butane (code LL), soit à l'air propagé ou à l'air butané.

La chaudière SD 623 S. AR. prélevé l'air nécessaire à la combustion à l'extérieur et renvoie les gaz brûlés par une microventouse débouchant à travers un mur extérieur.

Attention: La chaudière est livrée pour un raccordement ventouse en sortie arrière, ce qui vous autorise trois possibilités de sortie : - arrière directe - latérale droite - latérale gauche

Niveau de performances (selon la norme NF D 30-002) : B 300 (haut rendement, perte à l'arrêt ≤ 300 W).

Accessoires

Différents accessoires sont disponibles tels que rallonge de ventouse, déflecteur de ventouse, double coude, vase d'expansion sanitaire... Pour obtenir des informations détaillées sur ces diverses possibilités, consultez votre revendeur habituel.

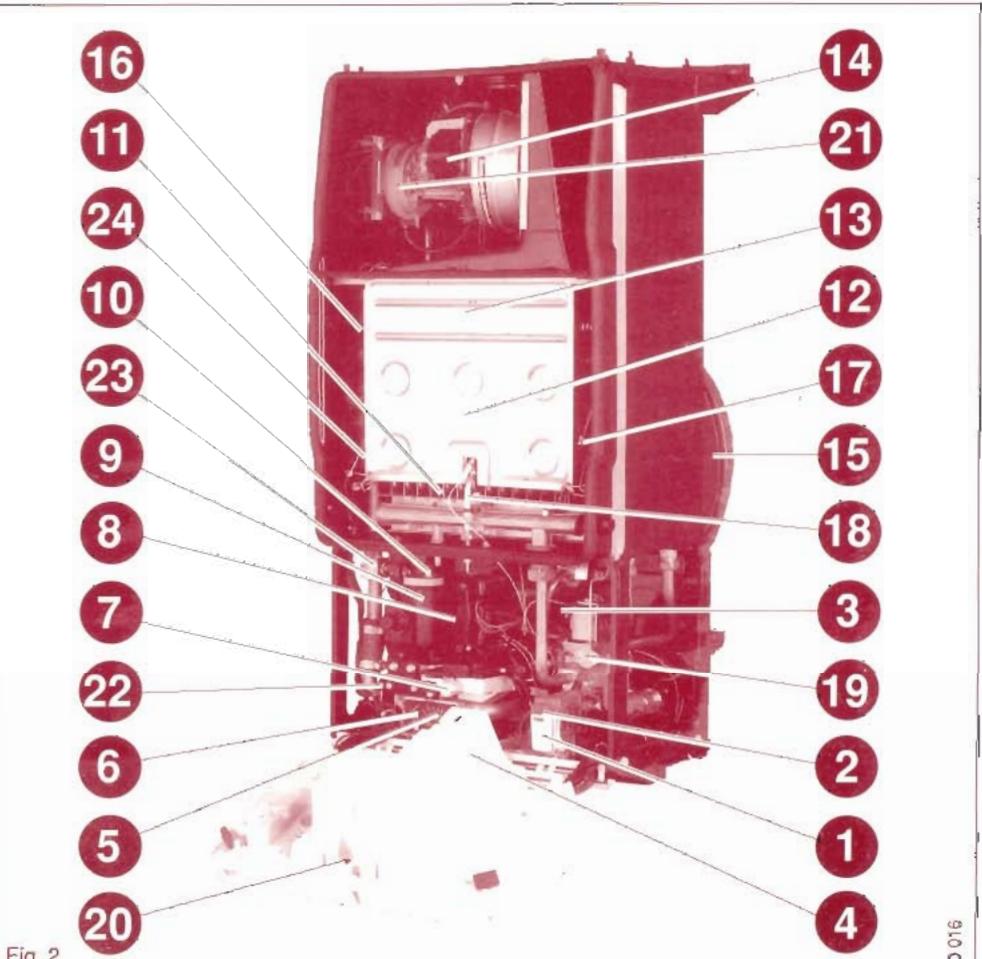

Description

1-Bouton poussoir de mise en marche. 2-Bouton pousoir d'arret. 3-Allumeur atrain d'etincelles. 4 - Bouton de réglage de la température chauffage. 3-Thermometre. 6-Manometre. 7 - Selecteur ete / hiver. 8 -Pompe de circulation. 9-Dégazeur. 10-Bouchon du purgeur automatique. 11-Bruleur. 12-Chambre de combustion. 13 -Echangeur. 14-Extracteur. 15 - Vase d'expansion. 16 -Thermistance de sécurité chauffage. 17 -Purgeur de I'echangeur. 18 - Veilleuse. 19 - Mecanism gaz. 20 - Potentiometre d'ajustage de la puissance chauffage. 21 - Pressostat. 22 - Sécurité manque d'eau. 23 - Securite surchauffe. -4 -Thermistance de regulation sanitaire.

Fig.2

Caractéristiques techniques

Chauffage	Puisance utile, ajustable à la mise en service de :	8,7 à 23,3 kW pour les gaz TN ou LL9,7 à 23,3 kW pour les gaz AP/AB
	Rendement sur P.C.I. / P.C.S.:	91% / 82%
	Température départ maxi.:	87 °C
	Régulation:	réglable par l'utilisateur entre 30 et 87 °C
	Vase d'expansion:	capacité utile : 6,5 lcapacity maxi installation : 140 l pour une température moyenne de 75 °C
	Capacité en eau:	inférieure à 0,43 l/kW
	Soupape de sécurité intégrée:	pression maxi de service 3 bar
	Courbe débit / pression disponible:	G 004
	Fig. 3	Fig. 3
Eau chaude sanitaire	Puisance utile, automatiquement variable de :	8,7 à 23,3 kW pour les gaz TN ou LL9,7 à 23,3 kW pour les gaz AP/AB
	Température:	maxi 65°C
	Débit seuil de fonctionnement:	environ 3 l/min
	Débit spécifique (norme NFD 35.336) pour une élevation de température de 30 °C:	11 l/min
	Pressure d'alimentation:	mini : 0,3 bar sans perte de charge aval; maxi : 10 bar
Evacuation gaz brûlés / Entrée air frais		par microventouse : Ø 56 mm / 100 mm

CARACTERISTIQUES TECHNIQUES

Electricité	Tension d'alimentation		220 V monophasé 50 Hz (I = 0,5 A)
	Puisance maxi absorbée		100 W
Veilleuse	Puisance / rendement		130 W / 60 %
iaz (référence 15°C - 1013 mbar)
lacq (G 20)code TN	Ø injecteur veilleuse	0,28 mm	propane (G 31)code LL	Ø injecteur veilleuse 0,18 mm
	Ø injecteur brûleur	1,15 mm		Ø injecteur brûleur 0,73 mm
	pression d'alimentation	18 mbar		pression d'alimentation 37 mbar
	débit à puissance maxi	2,70 m³/h		débit à puissance maxi 1,98 kg/h
	débit à puissance mini	1,09 m³/h		débit à puissance mini 0,80 kg/h
grongue (G 25)code TN	Ø injecteur veilleuse	0,28 mm	butane (G 30)code LL	Ø injecteur veilleuse 0,18 mm
	Ø injecteur brûleur	1,15 mm		Ø injecteur brûleur 0,73 mm
	pression d'alimentation	25 mbar		pression d'alimentation 28 mbar
	débit à puissance maxi	3,14 m³/h		débit à puissance maxi 2,01 kg/h
	débit à puissance mini	1,27 m³/h		débit à puissance mini 0,81 kg/h
air propané (G 130)air butané (G 135)	Ø injecteur veilleuse	0,60 mm
	Ø injecteur brûleur	2,40 mm
	pression d'alimentation	8 mbar
	débit à puissance maxi	3,88 m³/h
	débit à puissance mini	1,72 m³/h

Puisances, rendements et pertes selon NF d 30-002

• Niveau de performance : B 300 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 150 W) Puisance tout :

Température de la chaudière	Température de départ dans les conditions de base	Pm (W) (Puisance utile moyenne)	Rm (Rendement utile moyen sur P.C.S.)	Chaudière dans le volume habitable		Chaudière hors volume habitable
				Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	23240	0,823	196	196	228	228
	de 66 à 80°C	23300	0,825	157	157	188	188
	de 51 à 65°C	23410	0,829	103	103	131	131
	jusqu'à 50°C	23500	0,832	69	69	96	96
varie avec les besoin de chauffage	81°C et plus	23440	0,830	86	86	113	113
	de 66°C à 80°C	23500	0,832	69	69	96	96
	de 51 à 65°C	23530	0,833	54	54	79	79
	jusqu'à 50°C	23550	0,834	39	39	63	63

Puissance peu:

Température de la chaudière	Température de départ dans les conditions de base	Pm (W) (Puisance utile moyenne)	Rm (Rendement utile moyen sur P.C.S.)	Chaudière dans le volume habitable		Chaudière hors volume habitable
				Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	8600	0,758	196	196	228	228
	de 66 à 80°C	8700	0,767	157	157	188	188
	de 51 à 65°C	8850	0,780	103	103	131	131
	jusqu'à 50°C	8940	0,788	69	69	96	96
varie avec les besoin des chauffage	81°C et plus	8890	0,784	86	86	113	113
	de 66°C à 80°C	8940	0,788	69	69	96	96
	de 51 à 65°C	8990	0,793	54	54	79	79
	jusqu'à 50°C	9050	0,798	39	39	63	63

L'installation de cette chaudière doit être réalisée par un installateur qualifié et doit être conforme aux textes officiels et régles de l'art en vigueur, notamment : • Arrêté du 2 août 1977, • DTU 61.1 (Installations de gaz), en particulier pour ce qui concerne la ventouse :

- l'axe de la ventouse doit être situé à 0,4 m au moins de toute baie ouvrante et à 0,6 m au moins de tout orifice de ventilation. - si cette ventouse débouche sur une voie publique ou privée à moins de 1,8 m du sol, elle doit être équipée d'un déflecteur. Ce déflecteur est fourni en option.

• Norme NF C 15.100 pour les raccordements electrométiques et, en particulier, l'obligation de raccordement à une prise de terre. • Règlement Sanitaire Départemental.

Conception du circuit chauffage

• Cette chaudière peut être intégrée à tous les types d'installation : bi-tube, mono-tube série ou dérivé... • Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d'aérothermes. Attention : si les matériaux utilisés sont de natures différentes, il peut se produit des phénomènes de corrosion. Dans ce cas, il est recommendé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes. • Les sections des canalisations seront déterminées selon les méthodes habituelles en utilisant la courbe débit/pression (fig. 3). Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tener compte de la puissance maximale que peut fournir la chaudière. Il est toute fois recommandé de prévoir un débit suffisant pour que l'écart de

température entre départ et return soit inférieur ou égal à 20 °C. Le débit minimal est de 500 l/h. Exceptionnellement et temporairement un débit de 300 l/h sera toléré dans l'installation en cas de fermeture simultanée des robinets thermostatiques. • Le tracé des tuyauteries sera conçu afin de prendre toutes dispositions nécessaires pour éviter les poches d'air et faciliter le dégazage permanent de l'installation. Des purgeurs devront être précédu à chaque point haut des canalisations ainsi que sur tous les radiateurs. • Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorpore à la chaudière est livré gonflié à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 140 litres pour une température moyenne du circuit radiateurs de 75°C et une pression maxi de service de 3 bars. Il est possible de

Conception du circuit sanitaire

• Le circuit de distribution sera réalisé de préférence en tubes cuivre.

Eviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries à faible section de passage afin de permettre un débit suffisant.

• La chaudiè nfort d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.
• Dans le cas où l'arrivée d'eau froide est équipée d'un clapet anti-retour ou d'un limiteur de pression, prévoir un mini vase d'expansion absorbant la montée en pression due à l'élevation de température. Cr dispositif peut être fourni en option.

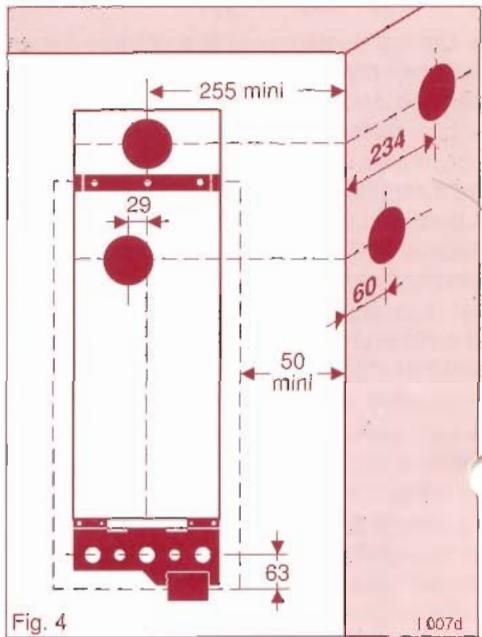

Emplacement de la chaudier

Déterminer la position de la chaudière en ayant soin de réserver une distance latérale d'environ 50 mm de chaque côté de l'appareil afin de préserver l'accessibilité.

L'applique de raccordement sert de gabarit de montage. Elle permet de réaliser tous les raccordements et d'effectuer les essais d'étanchéité sans que la chaudière soit en place.

La fixation de la barrette de retenue et de la plaque de raccordement doit être effectuée conformément au descriptif dessiné sur le gabarit.

Le gabarit permet de déterminer précisément et facilement la position du trou de ventouse, soit en sortie supérieure, soit en sortie arrière directe. Toutes les précisions concernant le montage de la ventouse vous sont données dans la notice explicative incluse dans le colis de ventouse.

Si la chaudière n'est pas mise en place immédiatement, protégez les différents raccords afin que plâtre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.

PLAQUE de raccordement

La plaque de raccordement est équipée de gauche à droite, de :

A - retour chauffage avec robinet de remplissage (t) et robinet d'isolement (m).

B - arrivée eau froide avec vis de vidange (n) et robinet d'arrêt (p).

C - départ chauffage avec robinet d'isolement (q), vis de vidange (r) et soupape de sécurité (s).

D - raccord départ eau chaude sanitaire.

E - bornier de raccordement électrique.

F - arrivée gaz avec robinet à clapet.

G - disconnecteur avec robinet d'isolement (h).

• Les deux éléments : robinet de remplissage et disconnecteur, ne doivent pas se monter l'un sans l'autre.

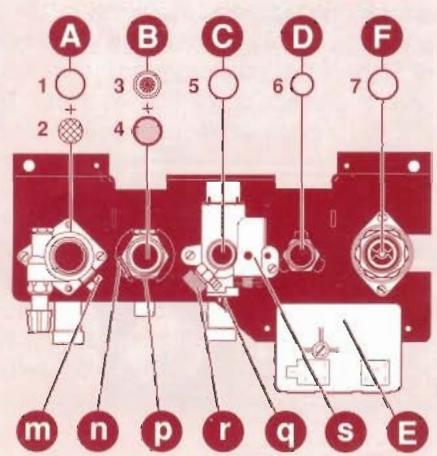

Plaque de raccordement sans disconnecteur et sans replissage.

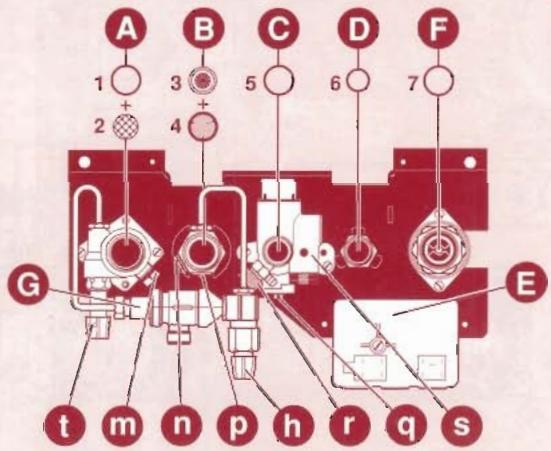

Plaque de raccordement avec disconnecteur et avec robinets de replissage (Kit Saunier Duval fourni à la demande). Après replissage, bien refermer les deux robinets (h) et (t).

P009b

Filtres et joints :

1 - Joint 2 - Filtre métallique 3 - Limiteur de débit 4 - Filtre plastique 5, 6 et 7 - Joints

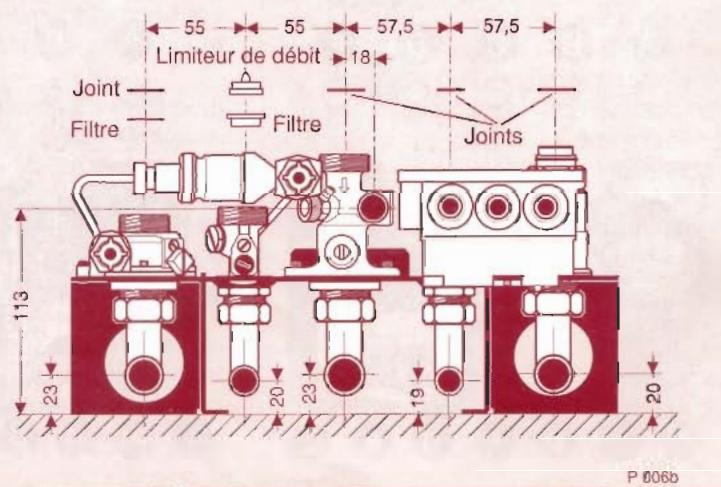

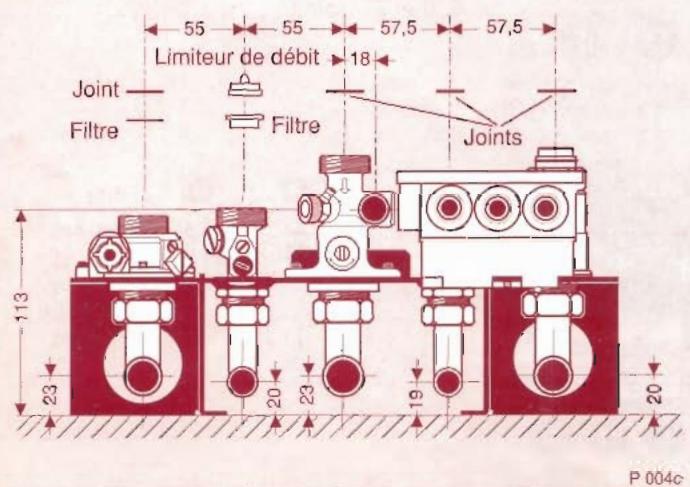

POSE des canalisations

Raccorder les canalisations sur la plaque support en respectant l'ordre des arrivées et des départs. Raccordements "chauffage" et "gaz" mamelon male 20 x 27 (3/4" gaz) avec douille coudeée à souder pour tube cuivre 18 x 20. Raccordement "gaz" (pour les appareils utilisés en gaz AP/AB) mamelon male 26 x 34 (1" gaz) avec douille coudeée à souder pour tube cuivre 20 x 22.

Raccordements "sanitaire" mamelon male 15× 21 (1/2" gaz) avec douille coudee à souder pour tube cuivre 14× 16. Dans le cas où des canalisations doivent passer vers le haut derrière la chaudière, respecter l'emplacement qu'il faut réserver au mur pour le vase d'expansion. Le circuit d'évacuation de la soupape de sécurité devra compter un dispositif qui rende visible l'écoulement de l'eau. Ce dispositif (par exemple, un entonnoir à air)

libre) doit être placé aussi près que possible de la chaudière.

Important: n'utiliser que les joints d'origine fournis avec l'appareil. Ne pas braser les raccords montés en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

Fig. 6 Plaque de raccordement sans disconnecteur et sans replissage.

Plaque de raccordement avec disconnecteur et avec robinets de replissage (Kit Saunier Duval).

Mise en PLACE de la chaudière

Pose de la chaudière Avant d'effectuer toute opération, il est né- cessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit ap- proprié afin d'éliminer les impuretés telles que limbailles, soudures, huîles et graisses diverses pouvant être réalisées. Ces corps étrangers seraient susceptibles d'être en- trainés dans la chaudière, ce qui en pertur- berait le fonctionnement. NB : un produit solvant risque d'endomma- ger le circuit.

• Engager les pattes supérieures de la chaudière sur la barrette de retenue. • Laisser descendre la chaudière et la faire reposer sur la plaque support. • Mettre en place les filtres, joints et le limueur de début en respectant l'ordre et le sens précisés sur les fig. 5 et 6. Visser les differents raccords entre la chaudière et la plaque de raccordement. • Brancher les connecteurs électriques dans le bornier (E fig. 5).

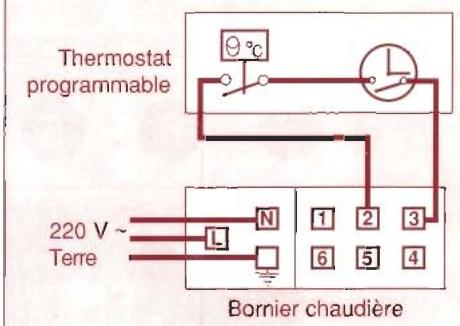

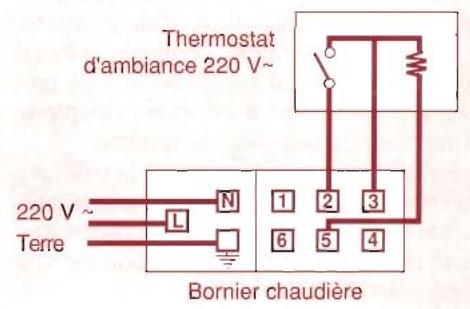

Raccordement électrique

Dévisser le couvercle permettant l'accès au bornier (E fig. 5) sur la plaque support : le petit sachet plastique contient les différents éléments de connexion que vous devrez utiliser : barrettes, serre-câbles, bouchons de protection...

Brancher l'alimentation électrique 220 V monophasé + Terre et les fils du thermostat d'ambiance ou du thermostat programmable (fig. 7).

Pour un fonctionnement sans thermostat d'ambiance, mettre une barrette entre les bornes 2 et 3 : la chaudière fonctionnera sous le seul contrôle de son aquastat.

Fig. 7

Mise en service

Attention: retirer les deux cales de maintien placées sur l'extracteur entre le moteur et la volute de l'extracteur.

Remplissage des circuits (fig. 5)

• Ouvrir en grand le robinet d'eau (p) ainsi que les différents robinets d'eau chaude pour purger l'installation.
• La manette (7) étant en position (hiver), ouvrir les vannes d'isolement départ (q) et retard (m) du circuit de chauffage, le purgeur

(17 fig. 2) du corps de chauffe, le bouchon (10 fig. 2) du purgeur situé sur la pompe, les purgeurs de l'installation. - Ouvrir le robinet de remplissage de l'installation ou les robinets de remplissage (h) et (t). - Purger chaque radiateur jusqu'à écoullement normal de l'eau puis refermer les purgeurs. - Ne pas revisser le bouchon (10 fig. 2). Fermer le robinet de remplissage de l'installation ou les robinets (h) et (t) dès que la pression au manomètre (6) atteint environ 1 bar.

Alimentation gaz

• S'assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l'installation sont en service. Ouvrir le robinet du compteur.
• Vérifier l'étanchéité du raccordement gaz.

Alimentation électrique

• S'assurer que la chaudière est bien alimentée sous 220 V.

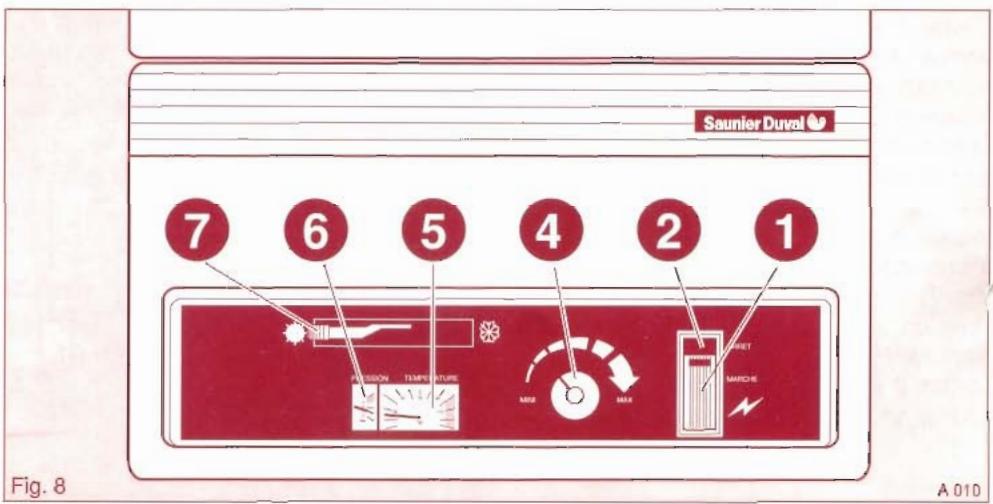

Allumage

• Appuyer sur le bouton (1) et le maintenir enfoncé. L'extracteur se met en fonctionnement. Après quelques secondes, l'allumeur à train d'étincelles fonctionne et allume la veilleuse visible par la lucarne de la façade.
• Maintenir ce bouton poussoir enfoncé pendant environ 20 secondes afin de permettre l'échauffement du thermocouple et l'armement du dispositif de sécurité.
• Relâcher le bouton poussoir : la veilleuse doit rester allumée. Si ce n'est pas le cas, cela peut dire que le dispositif de sécurité ne s'est pas armé. Il suffit de recommencer l'opération.
• La chaudière est alors prête à fonctionner.

Chauffage + eau chaude

• Mettre le sélecteur (7) sur (hiver).
• Régler le thermostat d'ambiance à

température maximale afin de placer la chaudière sous l'unique contrôle de régulation. - Tourner le bouton (4) afin de provoquer

l'allumage et l'extinction du brûleur. Tourner à droite pour augmenter la température++, à gauche pour la diminuer.

Le brûleur se mettra automatiquement en marche plein régime, régime réduit ou s'arrêtera. Laisser la temperature s'élever au maximum, tous les robinets de radiateurs é

ouverts. L'augmentation de chaleur va entraîner le dégagement des gaz contenus dans l'eau du circuit de chauffage central.

• Les gaz entraînés vers la chaudière automatique sont evacués par le dépurgeur intégré (bouchon 10 fig. 2) des
• Les purgeurs ne donnent pas d'air sur la purge de chaque radiateur.
• Avec cette opération, il convient de blir la pression d'eau à 1 bar minimum et indiqué au chapitre "Mise en service - L'installation est prête à fonction chauffage : tournier le bouton d'aqueafin d'obtenir une température d'eau tée aux besoin et régler le ther d'ambiance à la température souhait

Noter pour une absence de quelle positionner le bouton (4) sur sa valeur (à fond à gauche) afin de préserver

se reporter au chapitre "Vidange".

Eau chaude sanitaire seule

• Mettre le sélecteur (7) sur (été). Le chiffage est interrompu, la chaudière assure un équipement la production d'eau chaude. Ouvrir un robinet d'eau chaude. Suivant le débit d'eau, la régulation intégrée à la chaudière modulera automatiquement le gaz au brûleur afin de maintenir une température sensiblement constante. De plus, la chaudière est équipée d'un limiteur

de débit qui assure à l'utilisateur un meilleur confort.

Arrêt de la chaudière

Appuyer sur le bouton poussoir (2), ce qui ferme la forme du robinet.

Veilleuse s'éteint en qu

L'alimentation électrique de la chaudière est automatiquement coupée.

Adaptation de la puissance chauffage

La puissance maximale de la chaudière en mode chauffage peut être réglée à toute valeur comprise entre :

-8,7 kW et 23,3 kW (gaz naturel, propane et butane) -9,7 kW et 23,3 kW (air propagated butaned). Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoins réels de l'installation et d'éviter une surpuissance exagérée tout en maintenant un rendement élevé. Ce réglage s'effectue à l'aide d'un tournevis en agissant sur le potentiamètre (fig. 20) situé sur la face intérieure du tableau de commande.

Nota : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.

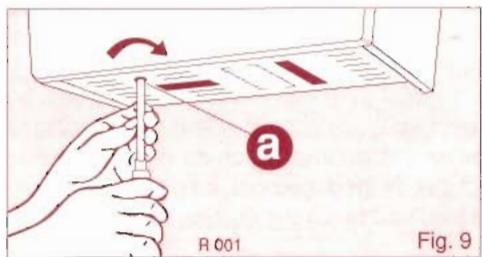

Réglage du début du circuit chauffage

Il est nécessaire d'adapter ce débit en fonction du calcul de l'installation.

La chaudière est livrée avec la vis à fig. 9 du bipasse intégré ouvert de 1/2 tour; en fonction des besoins effectuer la rotation de cette vis (ex.: visser pour fermer) pour adapter la hauteur manométrique disponible à la perte de charge de l'installation selon la courbe débit / pression (fig. 3).

Sécurité de début d'air

S'il se produit, quelqu'en soit la cause, une obstruction, même partielle, du conduit de ventouse entraînant une diminution du débit d'air, le système de sécurité intégré à la chaudière se met en action : le brûleur est arrêté, l'extracteur continue de fonctionner en demi-régime.

Pour remettre la chaudière en service, après avoir fait déboucher la ventouse, il suffit de

désarmer la sécurité de débit d'air en appuyant pendant environ 1 minute sur le bouton (1 fig. 2) du boîtier disjoncteur.

En cas de coupure de gaz

La veilleuse s'éteint et le dispositif de sécurité provoque automatiquement la disjonction de la chaudière. Lorsque le gaz revient, il faut remettre en service la chaudière en repreneurant le processus indiqué au chapitre "Allumage".

En cas de coupure de courant

La chaudière cesse de fonctionner mais la veilleuse reste allumée.

Dès que le courant revient, la chaudière se remet automatiquement en service.

Vidange

Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation. Toutefois, pour éviter cette opération, il est possible d'ajouter au circuit chauffage de antigel spécial chauffage central à la concentration maximale de 15% en volume.	Vidange du circuit chauffage • Ouvrir le robinet de vidange prévu au point bas de l'installation. • Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou la vis de vidange (r fig. 5) de la chaudière.	Vidange de la chaudière seule (fig. 5) • Fermer les robinets liépart chauffage (q) et retardchauffage (m). • Ouvrir la vis de vidange (r) située sur le départ chauffage et faire une prise d'air, en ouvrant par exemple le purgeur de l'échéateur (17 fig. 2). • Fermer le robinet d'arrêt d'eau (p). Ouvrir un robinet deuisage d'eau chaude puis oter la vis de vidange (n) située sur la douille.
	Vidange du circuit sanitaire • Fermer le robinet du compteur d'eau. • Ouvrir un ou plusieurs robinets. • Finir la vidange en étant la vis (n fig. 5) de la plaque de raccordement de la chaaudière.

CHANGESMENT DE GAZ
En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé à l'aide d'une pochette dite "Changement de gaz" composée des injec-	teurs brûleurs, de l'injecteur veilleuse et d'un mécanisme gaz régèle en usine. De plus, pour un fonctionnement à l'air propané ou butané, la chaudière doit être équipée d'un régulateur de pression du gaz.	Ces modifications et les nouveaux régliages qu'elles supposent ne peuvent être effectues que par un professionnel qualifié.
ENTRETIEN
Lux termes des arrêtés sanitaires départementaux l'entretien des apparèils de chauffage est obligatoire. Cet entretien consiste, au minimum, en une visite systématique annuelle au cours de laquelle le spécialiste contrôle plus spécifique les organes de sécurité et les dispositifs d'asservissements.	Cette visite annuelle peut être réalisée dans le cadre d'un abonnement d'entretien dont les différentes variantes peuvent couvrir tout ou partie des interventions concernant le déplacement, la main-d'oeuvre et les pièces détachées.	Cet entretien périodique lié à l'utilisation de la chaudière ne saurait être confondu avec la garantie due par le constructeur et couvrant la déficience eventuelle d'un compo-sant. Il ne libre pas l'utiliser des travaux de ramonage ou autre entretien afféré à l'installation proprement dite.

Pour que la garantie de la chaudière soit effective, appeler dès la fin des travaux d'installation le service après-vente agréé Saunier Duval le plus proche.

Celui-ci effectuera gracieusement les contrôles et réglages de l'appareil, la carte de garantie étant adressée directement par nos soins à l'utilisateur.

Toujours soucieuse d'améliorer la qualité de ses appareils, la Société Saunier Duval / eau chaude / chauffage se réserve le droit de modifier ceux-ci sans préavis. Les renseignements techniques portés sur nos documents sont donnés à titre indicatif et non d'engagement.
