Type de produit	Thermostat d'ambiance
Marque	SAUNIER DUVAL
Modèle	MAGNACONTROL
Dimensions (H x L x P)	96 x 96 x 30 mm
Tension d'alimentation	24 V
Intensité	17 mA
Protection électrique	IP20
Classe électrique	III
Modes de fonctionnement	Confort Max, Confort Min, Rafraîchissement, Arrêt
Protection antigel	Active en mode Arrêt ; déclenchement si température ambiante < 3°C ou extérieure < 5°C
Affichage	Afficheur multifonction avec température ambiante et symboles de mode
Réglage de température	Par bouton rotatif avec validation automatique après 1 minute
Plage de température Confort Max	5 à 30°C (conseillé 20°C)
Plage de température Confort Min	5 à 30°C (conseillé 15°C)
Correction de la température ambiante	±3°C (réglage usine 0°C)
Température ambiante max autorisée	50°C
Longueur max des câbles de raccordement	300 m
Section min des câbles de raccordement	2 x 1,5 mm²
Entretien et nettoyage	Chiffon sec ou légèrement humide ; éviter eau à l'intérieur ; pas de produits abrasifs
Garantie pièces	2 ans (hors main-d'œuvre et déplacement)
Installation	Par un professionnel qualifié ; sur mur intérieur à 1,5 m du sol

FOIRE AUX QUESTIONS - MAGNACONTROL SAUNIER DUVAL

Comment régler la température de confort maximal ?

Depuis l'écran principal, appuyez une fois sur le bouton de réglage, puis tournez-le pour ajuster la température souhaitée (5 à 30°C, conseillé 20°C). Le réglage est validé automatiquement après 1 minute.

Comment régler la température de confort minimal ?

Depuis l'écran principal, appuyez deux fois sur le bouton de réglage, puis tournez-le pour ajuster la température (5 à 30°C, conseillé 15°C). Validation automatique après 1 minute.

Que faire si l'afficheur est éteint ?

Vérifiez l'alimentation électrique : absence de coupure, pompe à chaleur branchée et sous tension. L'appareil se remet automatiquement en service dès le retour du courant. Si le problème persiste, contactez un professionnel qualifié.

Comment activer le mode Rafraîchissement ?

Le mode Rafraîchissement s'affiche uniquement si la pompe à chaleur est prévue pour ce mode. Utilisez le bouton de réglage pour naviguer jusqu'au symbole de rafraîchissement et validez. La température de consigne rafraîchissement se règle de la même manière que les modes confort.

Que signifie l'erreur 'Err' sur l'écran ?

L'erreur 'Err' indique un problème de communication entre la pompe à chaleur et le thermostat. Contactez un professionnel qualifié pour diagnostiquer et réparer.

Comment fonctionne la protection antigel ?

En mode Arrêt, la protection antigel est active. La pompe à chaleur se met en marche si la température ambiante descend en dessous de 3°C ou si la température extérieure passe sous 5°C. Assurez-vous que la pompe à chaleur fonctionne correctement (voir notice de la PAC).

Puis-je nettoyer l'appareil avec un produit ménager ?

Non, utilisez uniquement un chiffon sec ou légèrement humide. Les produits abrasifs ou nettoyants peuvent endommager le revêtement ou les pièces en plastique. Veillez à ce que l'eau ne pénètre pas à l'intérieur de l'appareil.

Où installer le thermostat dans la maison ?

Installez-le sur un mur intérieur de la pièce principale, à environ 1,5 m du sol. Évitez les sources de chaleur (radiateurs, cheminées, soleil), les murs froids, les courants d'air (portes, fenêtres) et les obstacles comme les meubles ou rideaux.

Comment accéder au menu installateur ?

Appuyez pendant plus de 10 secondes sur le bouton de réglage pour accéder au menu installateur. Validez un réglage en appuyant plus de 5 secondes. L'écran revient à la normale après 5 minutes sans manipulation.

Quelle est la garantie de l'appareil ?

Saunier Duval offre une garantie pièces de 2 ans, couvrant le remplacement des pièces reconnues défectueuses. Les frais de main-d'œuvre et de déplacement ne sont pas inclus. Un entretien annuel par un professionnel qualifié est obligatoire.

MODE D'EMPLOI MAGNACONTROL SAUNIER DUVAL

1 Généralités 2 2 Conservation des documents. 2 3 Sécurité. 2 4 Garantie constructeur / Responsabilité 3 5 Utilisation prévue de l'appareil......6 6 Entretien courant 7 7 Recyclage. 7

8 Utilisation de l'appareil. 8 8.1 Tableau de bord.. 8 8.2 Description de l'afficheur 8 8.3 Description du bouton de réglage.... 9 8.4 Mode de fonctionnement en cours.....10 8.5 Réglage de la température 11 9 Diagnostic de pannes 12 10 Protection contre le gel. 14

1 Généralités

MagnaCONTROL est un thermostat d'ambiance qui vous assure un comportement de chauffage optimal.

L'installation et la première mise en fonctionnement de l'appareil doivent être effectuées par un professionnel qualifié uniquement. Ce dernier est responsable de la conformité de l'installation et de la mise en fonctionnement selon la réglementation en vigueur.

Il convient également de faire appel à un professionnel qualifié pour l'entretien et les réparations de l'appareil.

2 Conservation des documents

• Veuillez conserver ce manuel ainsi que tous les documents qui l'accompagnent à portée de main afin de pouvoir les consulter en cas de nécessité.

Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.

3 Sécurité

Suivez impérativement les consignes de sécurité et les prescriptions suivantes :

• N'apportez pas de modifications :
• N'effectuez jamais vous-même d'opérations de maintenance ou de réparation sur l'appareil.
• Ne modifiez pas les conditions techniques et architecturales à proximité de l'appareil, dans la mesure où celles-ci peuvent exercer une influence sur la sécurité du fonctionnement de l'appareil.

Attention! Nous vous recommandons d'être vigilants lors du réglage de la température de l'eau chaude : l'eau peut être très chaude à la sortie des robinets de puissance.

4 Garantie constructeur / responsabilité

Merci d'avoir choisi Saunier Duval Eau Chaude Chauffage France (« Saunier Duval »).

Le thermostat d'ambiance (TA) que vous avez besoin a fait l'objet de nombreux contrôles qualitatifs. Cet appareil doit être installé par un professionnel qualifié à même de vérifier que toutes les contraintes techniques liées au raccordement de l'appareil ainsi qu'aux caractéristiques du local où il est monté sont respectées. Toutefois, afin que vous puissiez bénéficier au moins de ses performances, votre TA, dès son installation, devra impérativement faire l'objet de contrôles de fonctionnement et de réglages spécifiques à l'installation sur laquelle il est raccordé.

Saunier Duval vous offre une garantie pièces de deux années qui couvre tout remplacement de pièce reconnue défectueuse, à l'exclusion des frais de main-d'œuvre et de déplacement.

Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voire plus si nécessaire. Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pièces reconnues défectueuses à l'origine, après retour en nos usines pour examen.

La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.

La garantie pièces constructeur ne saurait être retenue en raison d'une mauvaise installation de l'ensemble, de conditions de stockage inappropriées, ainsi qu'en cas de fonctionnement défectueux ou de déterioration du TA résultat d'un usage anormal ou abusif, d'une insuffisance d'entretien.

Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières figurant sur les notices d'installation ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.

La garantie pièces constructeur ne couvre pas :

• les dégradations consécutives à un changement de caractéristiques de la tension électrique d'alimentation.
• les interventions effectuées par d'autres entreprises que celles spécialement qualifiées.

L'étendue territoriale de notre garantie est expressement limitée au territoire de la France métropolitaine pour des produits commercialisés et installés en France. Cette garantie est consentie sans préjudice de la garantie légale de conformité du bien au contrat prévue aux articles L 211-1 et suivants du Code de la Consommation et de la garantie des vices rédhibitoires prévues aux articles 1641 à 1649 du code civil.

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultat de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité (L 211-4 du code de la consommation).

Pour être conforme au contrat, le bien doit : 1 - Être propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

• correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci présentées à l'acheteur sous forme d'échantillon ou de modèle;

-présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;

2 - Présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté (L 211-5 du code de la consommation). L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien (L 211-12 du code de la consommation). Le vendeur est tenu de la garantie à raison des defaults cachés de la chose vendue qui la rendent impropre à l'utilisation auquel on la destinée, ou qui diminuent tellement cet usage, que l'acheteur ne

l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus (Article 1641 du code civil).

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice (Article 1648 du code civil, alinéa 1er).

5 Utilisation prévue de l'appareil

L'appareil est fabriqué conformément aux dernières évolutions techniques et aux règles de sécurité en vigueur.

Cet appareil est un thermostat d'ambiance servant à commander une installation de chauffage en fonction de la température ambiantede la pièce où il se situe.

Toute autre utilisation est considérée comme inadéquate et interdite.

Le fabricant ne sera en aucun cas tenu responsable des dommages ou dégâts résultant d'une utilisation étrangère à l'objet auquel est destiné l'appareil. Tout risque est supporté intégralement par l'utilisateur.

La notion d'utilisation prévue englobe également le respect des instructions de la notice d'emploi, du manuel d'installation et de tous les documents d'accompagnement ainsi que le respect des conditions d'installation et d'entretien.

6 Entretien courant

• Nettoyez le revêtement de l'appareil à l'aide d'un chiffon sec ou légèrement humide.

Assurez-vous que l'eau ne pénètre pas à l'intérieur de l'appareil. - N'utilisez pas de produit abrasif ou de nettoyant car ceux-ci pourraient abîmer le revêtement ou les pièces en plastique.

7 Recyclage

L'appareil se compose en grande partie de matériaux recyclables.

L'emballage, l'appareil ainsi que le contenu du colis ne doit pas être jeté avec les ordures ménagères mais être éliminés conformément à la réglementation en vigueur.

Légende

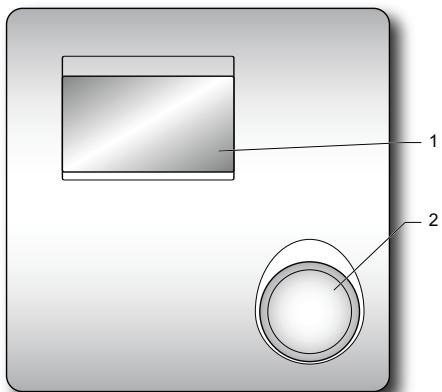

1 Afficheur 2 Bouton de réglage

Légende

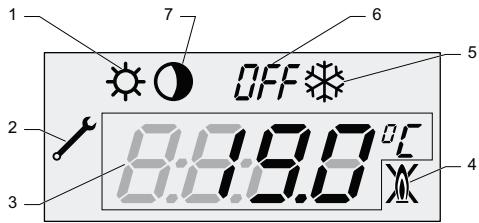

1 Mode de fonctionnement "Confort Max" 2 Menu installer 3 Afficheur multifonction + température ambiante 4 Défaut sur la pompe à chaleur 5 Mode de fonctionnement "Rafraîchissement" 6 Mode de fonctionnement "Arrêt" 7 Mode de fonctionnement "Confort Min"

8.3 Description du bouton de réglage

• Tournez le bouton dans le sens inverse des aiguilles d'une montre (A) pour diminuer la valeur à régler.
• Tournez le bouton dans le sens des aiguilles d'une montre (B) pour augmenter la valeur à régler.
• Appuyez sur le bouton (C) pour accéder à un réglage ou pour le valider.

8.4 Mode de fonctionnement en cours

Le mode de fonctionnement de la pompe à chaleur apparait sur l'afficheur du thermostat d'ambiance.

Symbole	Description
	Confort Max : Le chauffage fonctionne en fonction de la consigne de température ambiente "Confort Max" régée.
	Confort Min : Le chauffage fonctionne en fonction de la consigne de température ambiente "Confort Min" régée.

Symbole	Description
*	Rafraîchissement (*) : Le rafraîchissement fonctionne en fonction de la consigne de température ambiente "Rafraîchissement" régée.
OFF	Arrêt : Le chauffage est arrêté. La fonction de protection contre le gel de l'appareil est activée.

Le symbole s'affiche uniquement si la pompe à chaleur est prévue pour fonctionner en mode "Rafraîchissement".

8.5.1 Réglage de la température de chauffage "confort max

• À partir de l'écran principal, appuyez sur le bouton de réglage.
• Tournez le bouton de réglage pour régler la température de chauffage "Confort Max" désirée. La température réglée clignote.

Réglage de la tempête (°C)
min.	5
conseilé	20
max.	30

Le réglage est validé automatiquement au bout de 1 minute : l'écran principal s'affiche.

8.5.2 Réglage de la température de chauffage "comfort min

• À partir de l'écran principal, appuyez 2 fois sur le bouton de réglage.
• Tournez le bouton de réglage pour régler la température de chauffage "Confort Min" désirée. La température réglée clignote.

O	Réglage de la température (°C)
min.	5
conseilé	15
max.	30

Le réglage est validé automatiquement au bout de 1 minute : l'écran principal s'affiche.

9 Diagnostic de pannes

En cas d'anomalie, l'appareil affiche des messages d'erreur sur l'afficheur.

Attention! N'essayez jamais de procéder vous-même à l'entretien ou aux réparations de votre appareil et ne remettez l'appareil en fonctionnement que lorsque la panne a été résolue par un professionnel qualifié.

Défaut	Cause	Solution
L'afficheur est étéint	Coupure de courant électrique	Vérifiez qu'il n'y a pas de coupure du réseau électrique, que la pompe à chaleur est correctement branchée et sous tension. Dès que l'alimentation est rétable, l'appareil se remet automatiquement en service. Si le défaut persiste, contactez un professionnel qualifié.
La température ambiente n'avait pas la température programmée.	Mauvais réglage des vannes thermostatiques des radiateurs	Vérifiez que les vannes thermostatiques des radiateurs de la pièce où est installé l'appareil sont régliées au maximum. Si c'est le cas, contactez un professionnel qualifié.
Err	Erreur de communication entre la pompe à chaleur et l'appareil	Contactez un professionnel qualifié.
♀	Défaut pompe à chaleur	Contactez un professionnel qualifié.
Autres défauts	-	Contactez un professionnel qualifié.

10 Protection contre le gel

Le système de protection contre le gel de l'appareil commande la mise en fonctionnement de la pompe à chaleur lors que :

• La température ambiante dans la pièce où est installé l'appareil descend en dessous de 3°C.
• La température extérieure descend en dessous de 5°C. Assurez-vous que la pompe à chaleur fonctionne correctement, reportez-vous à la notice de la pompe à chaleur.
• En cas d'absence prolongée, reportez-vous à la notice de la pompe à chaleur.

Table des matières

1 Remarques relatives à la documentation 16 2 Description de l'appareil 16 2.1 Identification CE 16 3 Choix de l'emplacement 17 4 Consignes de sécurité et prescriptions 18 4.1 Consignes de sécurité 18 4.2 Décrets, normes, directives 18 5 Installation de l'appareil 18 5.1 Dimensions 19 5.2 Ouverture de l'appareil 19 5.3 Fixation au mur 20

6 Raccordement électrique. 21 7 Mise en service. 23 8 Réglages. 23 9 Information de l'utilisateur. 24 10 Données techniques. 24

1 Remarques relatives à la documentation

• Veuillez remettre l'ensemble des documents à l'utilisateur de l'appareil. L'utilisateur doit conserver ces documents de façon à pouvoir les consulter en cas de nécessité.

Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions du présent manuel.

2 Description de l'appareil

L'identification CE indique que les appareils décrits dans ce manuel sont conformes aux directives suivantes :

• Directive relative à la compatibilité électromagnétique (directive 89/336/CEE du Conseil de la Communauté Européenne)
• Directive relative à la tension (directive 73/23/CEE du Conseil de la Communauté Européenne)

3 Choix de l'emplacement

• N'installez pas l'appareil au-dessus d'un autre appareil qui pourrait l'endommager (par exemple, au-dessus d'une cuisinière susceptible de dégager de la vapeur et des graisses) ou dans une pièce fortement chargée en poussière ou dont l'atmosphère est corrosive.
• L'appareil doit être installé dans une pièce protégée du gel. Prenez les précautions qui s'imposent.
• Installez l'appareil de manière à garantir un enregistrement optimal de la température ambiantes en le positionnant :
• sur un mur intérieur de la pièce principale de l'habitation,
• à 1,5 mètre du sol environ.
• N'installez pas l'appareil :
• près de sources de chaleur comme des radiateurs, des murs de cheminée, des télévisions, des rayons solaires,
• sur des murs froids,
• entre des meubles, derrière des rideaux ou d'autres objets pouvant gêner l'enregistrement de l'air ambiant de la pièce,
• près de courants d'air pouvant provenir de portes ou de fenêtres.
• Expliquez ces exigences à l'utilisateur de l'appareil.

4.1 Consignes de sécurité

Toutes interventions à l'intérieur de l'appareil doivent être réalisées par un professionnel qualifié ou le Service APRÈS-Vente Saunier Duval.

L'appareil ne doit être installé que par un professionnel qualifié et responsable du respect des normes et du règlement en vigueur.

Attention! En cas d'installation incorrecte, il y a risque de choc électrique et d'endommagement de l'appareil.

Lors de l'installation et de la mise en fonctionnement de l'appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-après doivent être respectés dans leur version actuellement en vigueur :

• Norme NF C 15-100 relative à l'installation des appareils raccordés au réseau électrique.
• Norme NF C 73-600 relative à l'obligation de raccordement des appareils électriques à une prise de terre.

5 Installation de l'appareil

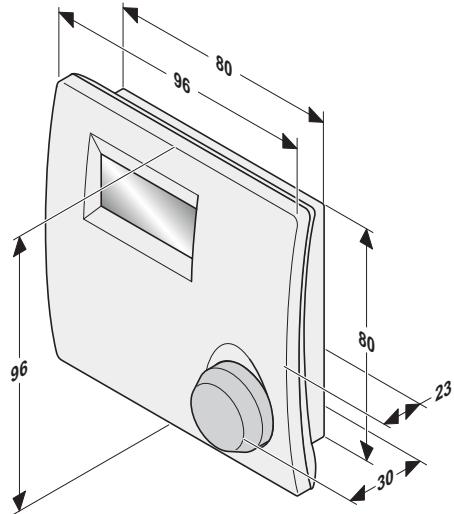

Toutes les cotes dans ce chapitre sont exprimées en mm.

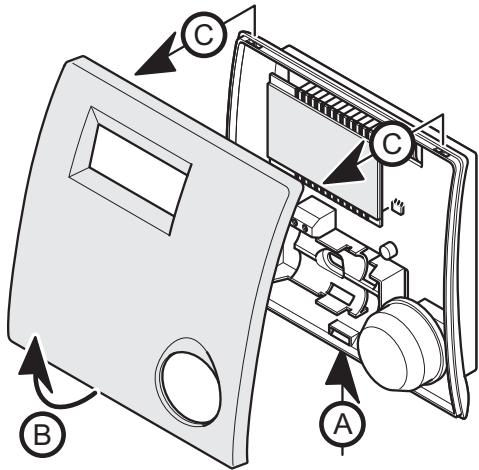

5.2 Ouverture de l'appareil

• Retirez le tableau de bord du boîtier de l'appareil en respectant l'ordre des opérations (A) à (C).

5.3 Fixation au mur

Assurez-vous que les matériaux utilisés pour la réalisation de l'installation sont compatibles avec ceux de l'appareil. - Déterminez l'emplacement de montage. Reportez-vous au chapitre "Choix de l'emplacement".

Légende

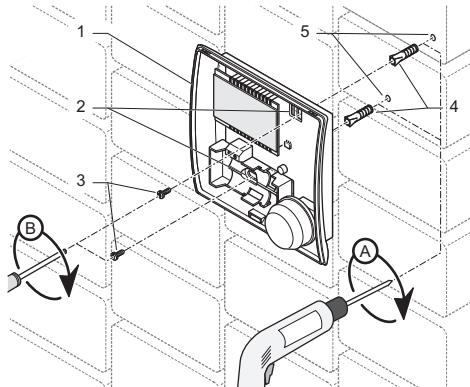

1 Boîtier 2 Orifices de fixation 3 Vis de fixation 4 Chevilles 5 Perçages

• Positionnez le boîtier (1) de l'appareil sur un mur.
• Percez les trous (5) des vis de fixation conformément aux 2 orifices de fixation (2) du boîtier.
• Insérez les chevilles dans les perçages.
• Procédez au câblage de l'appareil conformément au chapitre "Raccordement électrique".
• Positionnez le boîtier de l'appareil sur le mur avec la vis de fixation supérieure (3). Fixez le boîtier de l'appareil en serrant les 2 vis de fixation (3) comme illustré ci-dessus.
• Remettez en place le tableau de bord sur le boîtier de l'appareil.

6 Raccordement électrique

Important : le raccordement électrique de l'appareil doit être effectué par un professionnel qualifié.

Utilisez un câble de raccordement conforme aux spécifications indiquées dans le tableau en fin de manuel (voir chapitre "Données techniques").

Attention! Si la longueur des câbles est supérieure à 10 mètres, isolez séparément les câbles 230V et EBUS.

Légende

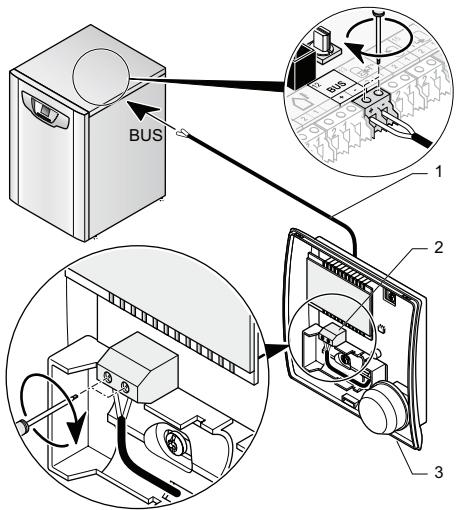

1 Cable de raccordement (^*) 2 Bornier de raccordement du thermostat d'ambiance 3 Thermostat d'ambiance

(*) Non fourni avec l'appareil

• Raccordez le câble (1) sur le bornier (2) de l'appareil comme illustré précédemment.
• Raccordez le câble (1) sur le bornier BUS de la pompe à chaleur comme illustré précédemment.

7 Mise en service

• Mettez en service la pompe à chaleur.
• Ouvrez complètement toutes les vannes thermostatiques des radiateurs dans la pièce ou le thermostat d'ambiance est installé.

8 Réglages

• Appuyez pendant plus de 10 secondes sur le bouton de réglage pour accé itée.
• Pour valider le réglage, appuyez pendant plus de 5 secondes sur le bouton de réglage.

L'afficheur revient à sa position normale au bout de 5 minutes sans manipulation ou après un nouvel appui de plus de 5 secondes sur le bouton de réglage.

Menu	Intitulé	Action / Information
1	Correction de la valeur de la température ambiente	Ajuste la valeur affichée à ± 3 °C (réglage usine : 0)

9 Information de l'utilisateur

L'utilisateur de l'appareil doit être informé du maniement et du fonctionnement de son appareil.

• Expliquez-lui le fonctionnement de l'appareil de telle façon qu'il soit familiarisé avec son utilisation.
• Examinez la notice d'emploi ensemble et répondez, le cas échéant, à ses questions.
• Donnez tous les manuels et documents concernant l'appareil à l'utilisateur et demandez-lui de les conserver à proximité de l'appareil.
• Présentez à l'utilisateur tout particulièrement les consignes de sécurité qu'il doit respecter.

10 Données techniques

Description	Unité	Valeur
Température ambiente max. autorisée dans la pierce où est installé l'appareil	°C	50
Dimensions :
Hauteur	mm	96
Largeur	mm	96
Profondeur	mm	30
Tension d'alimentation	V	24
Intensité	mA	17
Section min. des câbles de raccordement électriques	mm²	2 x 1.5
Longueur max. des câbles de raccordement électriques	m	300
Protection électrique		IP20
Classe électrique		III

Saunier Duval Eau Chaude Chauffage France

«Le Technipole» - 8, avenue Pablo Picasso

94132 Fontenay-sous-Bois Cedex - France

Téléphone: [phone]

Télécopie: [phone]

Site Internet: www.saunierduval.fr
