MODE D'EMPLOI ULTIMAX 2 ISOFIX CONCORD
Directives d'installation et mode d'emploi
Manuel de montage et d'utilisation
Les consignes du manuel d'utilisation du véhicule doivent être respectées pour le transport d'enfants dans le véhicule. Veuillez également respecter les consignes d'utilisation des sièges-enfants avec un airbag.
AVERTISSEMENT !
- Les enfants peuvent avoir des objets (tels que des jouets) dans leurs poches de veste ou de pantalon ou peuvent avoir des vêtements avec des éléments durs (tels qu'une boucle de ceinture). Veillez à ce que ces objets ne passent pas entre l'enfant et la ceinture de sécurité en raison des risques de blessures en cas d'accident. Ces risques concernent également les adultes !
- Bien entendu, les enfants sont souvent très vifs. Vous devez donc expliquer aux enfants l'importance de rester toujours bien attachés. Ainsi, il va de soi que le trajet des sangles ne doit pas être modifié et que la fermeture ne doit pas être ouverte.
- Il n'est possible d'assurer une sécurité optimale de votre enfant qu'à condition de vous conformer aux instructions de montage et d'utilisation du dispositif de sécurité.
- Toutes les courroies du système de maintien de l'enfant doivent être tendues et disposées sans torsion de manière à ne pas être endommagées.
- Protégez les parties du système de maintien non recouvertes de tissu des rayons directs du soleil afin d'éviter que l'enfant ne se brûle.
- Le système de maintien de l'enfant ne doit pas être endommagé ou coincé par des objets non fixes se trouvant à l'intérieur du véhicule ou par les portes.
- Ne modifiez pas le système de maintien car vous risqueriez de mettre votre enfant en danger.
- Après un accident, remplacez l'ensemble du système de maintien ou envoyez-le au fabricant accompagné d'un compte-rendu de l'accident.
- Informez votre passager sur les gestes nécessaires pour extraire l'enfant du véhicule en cas d'accident ou de danger.
- La ceinture du système de bretelles doit être placée le plus bas possible afin de correctement maintenir le bassin.
- Le siège-enfant ne doit pas être utilisé sur des sièges dont l'airbag frontal n'a pas été désactivé ! Danger de mort !
- Ne laissez jamais l'enfant sans surveillance dans le siège-auto, qu'il y soit attaché ou non.
- Afin de réduire les risques de blessures en cas d'accident, fixez les bagages et autres objets.
- Le manuel d'utilisation doit toujours accompagner le siège-auto.
- L'utilisation d'accessoires et de pièces autres que les pièces d'origine n'est pas autorisée et entraîne l'annulation de la garantie et de la responsabilité du constructeur. Cette disposition ne concerne pas les accessoires spéciaux de CONCORD. Utilisez toujours le siège-auto avec des housses d'origine.
- Le système de maintien est conçu pour une durée d'utilisation très importante. Par conséquent, il est parfaitement normal que les housses des sièges et autres pièces d'usure présentent une usure variable en fonction de leur durée et intensité d'utilisation et qu'il soit nécessaire de les remplacer. De ce fait, il n'est pas possible de garantir une durée générique de maintien en état supérieure à une période de garantie de 6 mois.
- Pour tous vos besoins de pièces de remplacement, veuillez vous adresser à votre boutique d'articles pour bébés et enfants, aux rayons spécialisés des magasins, aux boutiques d'accessoires auto ou aux boutiques de vente par correspondance. Vous y trouverez la gamme d'accessoires complète pour sièges-auto enfants CONCORD.
- Le siège-auto CONCORD ULTIMAX a été contrôlé lors d'un choc frontal simulé contre un obstacle fixe, à une vitesse d'impact de 50 km/h. Ceci correspond à la norme de contrôle internationale ECE R 44 04 imposée à tous les systèmes de maintien testés. En cas d'utilisation conforme aux dispositions et de respect des instructions de montage et d'utilisation, les dispositifs d'installation doivent empêcher ou réduire les blessures aux enfants jusqu'à 4 ans ou de moins de 18 kg en cas d'accidents, quels que soient leur type et leur gravité.
- Un dispositif de sécurité pour enfants ne remplace pas un comportement responsable et prudent sur la route.
PRÉSENTATION
01 Repose-tête 02 Clip de fermeture 03 Réglage centralisé 04 Sangle centrale 05 Levier de commande du dispositif de réglage de l'inclinaison 06 Déverrouillage du dispositif de blocage de la coque du siège (double commande) 07 Voyants de sécurité du dispositif de blocage de la coque du siège 08 Bouton de commande du SYSTÈME ISOFIX 09 Bouton de commande du socle 10 Socle 11 Dispositif de blocage avant de la coque du siège 12 Dispositif de blocage arrière de la coque du siège 13 Boutons de déverrouillage du SYSTÈME ISOFIX (gauche et droite) 14 Voyants de sécurité du SYSTÈME ISOFIX (gauche et droite) 15 Adaptateur ISOFIX
UTILISATION DU SIÈGE-AUTO CONCORD ULTIMAX
Vous avez choisi un siège CONCORD ULTIMAX pour la sécurité de votre enfant.
Ce produit est fabriqué dans le respect de contrôles de qualité approfondis.
Un fonctionnement optimal de ses dispositifs de sécurité ne peut être garanti que s'il est utilisé conformément aux consignes d'utilisation.
Il est donc essentiel de respecter les instructions de montage et d'utilisation.
Le CONCORD ULTIMAX convient pour des enfants de leur naissance jusqu'à environ 4 ans ou 18 kg. Celui-ci peut être utilisé dans les véhicules dotés de places homologuées ISOFIX (cf. indications du manuel d'utilisation du véhicule), conformément à la catégorie du dispositif de retenue pour enfants et de l'ancrage.
Compte tenu des statistiques des accidents, nous recommandons, si possible, de placer le siège derrière le passager avant.
Le siège se compose de 2 éléments : la coque du siège (A) et la base ISOFIX (B).
La coque du siège peut être bloquée dans quatre positions dans le sens de la marche et dans une position dans le sens contraire à la marche.
CONSIGNES GÉNÉRALES
- Il s'agit d'un dispositif de retenue pour enfants ISOFIX. Celui-ci a été homologué conformément à la réglementation ECE 44, série modificative 04, pour une utilisation générale dans les véhicules dotés de systèmes d'ancrage ISOFIX.
- Celui-ci peut être utilisé dans les véhicules dotés de places homologuées ISOFIX (cf. indications du manuel d'utilisation du véhicule), conformément à la catégorie du dispositif de retenue pour enfants et de l'ancrage.
- Ce dispositif de retenue pour enfants satisfait aux exigences de la classe de poids : jusqu'à 18 kg et des classes de grandeur ISOFIX : D et A.
- Pour toute demande de précision, veuillez vous adresser au fabricant du dispositif de maintien d'enfant ou à votre revendeur.
Pour les VÉHICULES ÉQUIPÉS DU SYSTÈME ISOFIX
Le CONCORD ULTIMAX avec système ISOFIX a été homologué pour une utilisation "semi-universelle" ; il est conçu pour être monté sur les sièges de certains véhicules.
Vous trouverez dans la brochure "CAR FITTING LIST" une présentation des véhicules et des sièges auto ayant été testés pour l'utilisation du CONCORD ULTIMAX avec système ISOFIX, associé à un socle.
Dans la mesure où votre véhicule n'apparaît pas dans la liste, veuillez vérifier avant l'achat si le CONCORD ULTIMAX peut être correctement monté dans votre véhicule / sur le siège souhaité !
A cette fin, veuillez respecter le manuel d'utilisation du fabricant du véhicule, ainsi que les consignes d'installation et les avertissements du présent manuel d'utilisation.
Pour une présentation actualisée, reportez-vous sur www.concord.de.

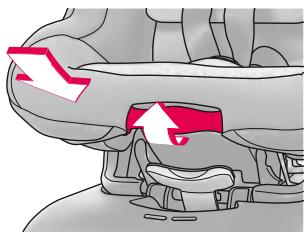

DÉMONTAGE DE LA COQUE DU SIÈGE
La coque du siège (A) du CONCORD ULTIMAX peut être retirée de la base ISOFIX (B). La coque du siège doit toujours être démontée sans enfant !
Tournez le levier de commande du dispositif de réglage de l'inclinaison (05) à l'avant de la coque du siège vers le haut et placez la coque du siège à la verticale.
Le dispositif de déverrouillage du système de blocage de la coque du siège (06) se trouve à l'avant, sous la coque du siège, sur la partie supérieure de la base ISOFIX. Tirez la partie supérieure du dispositif de déverrouillage (06) vers l'avant et pressez le dispositif de déverrouillage vers le bas.
Soulevez la coque du siège de la base.
INSTALLATION DU CONCORD ULTIMAX
Pour faciliter l'installation, nous recommandons de retirer la coque du siège (A) du CONCORD ULTIMAX de la base (B) (cf. „DÉMONTAGE DE LA COQUE DU SIÈGE"). Le CONCORD ULTIMAX doit toujours être installé / retiré sans enfant !
Tournez le bouton de commande du système ISOFIX (08) sur la face avant de la base ISOFIX du CONCORD ULTIMAX vers la gauche jusqu'à ce que l'adaptateur ISOFIX (15) soit totalement sorti sur la face arrière.
Placez la base dans le sens de la marche sur le siège ou la banquette du véhicule doté de supports ISOFIX.
Poussez la base vers l'arrière sur les supports ISOFIX jusqu'à ce que les mécanismes de fermeture des deux adaptateurs ISOFIX (15) s'enclenchent de manière audible et que les voyants de sécurité (14) des deux côtés soient verts !
Placez alors la coque du siège dans le sens de la marche ou dans le sens contraire à la marche, en fonction de l'âge de votre enfant (cf. „INSTALLATION DE LA COQUE DU SIÈGE DANS LE SENS CONTRAIRE À LA MARCHE (DE LA NAISSANCE À 13 KG)“ ou „INSTALLATION DE LA COQUE DU SIÈGE DANS LE SENS DE LA MARCHE (DE 9 À 18 KG)“).

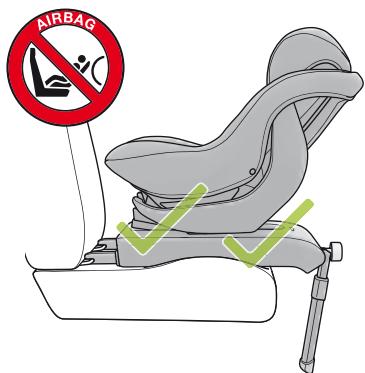

INSTALLATION DE LA COQUE DU SIÈGE DANS LE SENS CONTRAIRE À LA MARCHE (DE LA NAISSANCE À 13 KG)
AVERTISSEMENT !
N'utilisez pas le système sur des sièges dotés d'airbag. Danger de mort !
La coque du siège doit toujours être montée sans enfant !

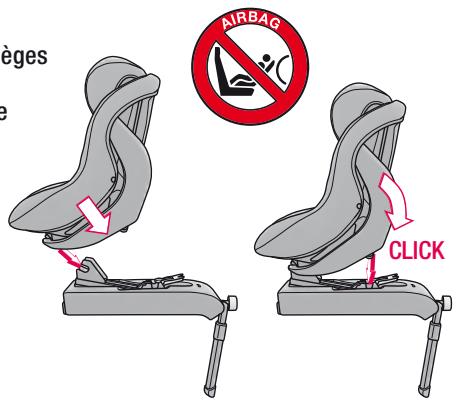

Déplacez la coque du siège (A) sur la base (B) comme illustré, dans le sens contraire à la marche. Accrochez ensuite le cadre de la coque du siège dans le dispositif de blocage arrière (12) de la base ISOFIX.
Rabattez ensuite la coque du siège vers l'avant jusqu'à ce que le dispositif de blocage avant (11) de la base ISOFIX s'enclenche de manière audible et que les voyants de sécurité (07) sur la face supérieure soient verts.
AVERTISSEMENT !
Assurez-vous que la coque du siège soit correctement ancrée dans les deux points d'ancrage et que les voyants de sécurité (07) soient verts ! - Dans le sens contraire à la marche, le siège ne peut être utilisé qu'en position verticale ! - Le renfort de maintien du bassin installé en usine doit être retiré lorsque le poids de l'enfant dépasse 8 kg (cf. "DÉMONTAGE DU RENFORT DE MAINTIEN DU BASSIN").
Tournez le bouton de commande du système ISOFIX (08) vers la droite jusqu'à ce que le CONCORD ULTIMAX soit le plus près possible du dossier du siège du véhicule.

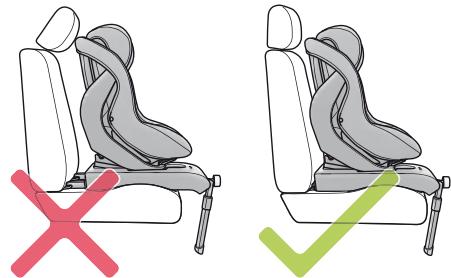

Dans les véhicules équipés de série de repose-tête, vous pouvez améliorer l'assise en réglant ou démontant le repose-tête.
Veillez à repositionner correctement le repose-tête lorsqu'un adulte doit prendre place à cet endroit.
Poussez le bouton de commande (09) vers l'extérieur et réglez le socle (10) de sorte que celui-ci repose bien au sol et que le voyant de sécurité soit VERT. Relâchez le bouton de commande (09) et enclenchez le socle.
AVERTISSEMENT !
- Le siège ne doit pas être transporté sans être fixé au moyen du système ISOFIX, même si aucun enfant n'y est installé !
- Les deux adaptateurs ISOFIX (15) doivent s'enclencher correctement et les voyants de sécurité (14) sur les deux côtés doivent être verts.
- Le socle (10) doit parfaitement reposer sur le sol et être enclenché.

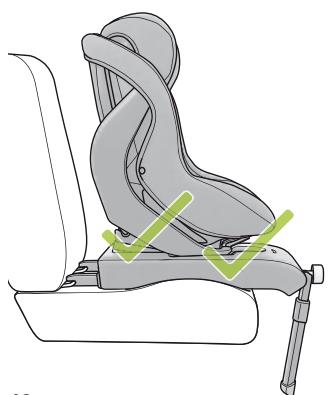

INSTALLATION DE LA COQUE DU SIÈGE DANS LE SENS DE LA MARCHE (DE 9 À 18 KG)
AVERTISSEMENT !
Installation dans le sens de la marche uniquement à partir de 9 kg et sans renfort de maintien du bassin (cf. « DÉMONTAGE DU RENFORT DE MAINTIEN DU BASSIN »).
La coque du siège doit toujours être montée sans enfant !

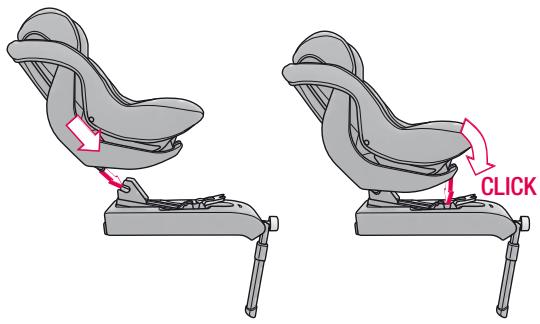

Déplacez la coque du siège (A) sur la base (B) comme illustré, dans le sens de la marche.
Accrochez ensuite le cadre de la coque du siège dans le dispositif de blocage arrière (12) de la base ISOFIX.
Rabattez finalement la coque du siège vers l'avant jusqu'à ce que le dispositif de blocage avant (11) de la base ISOFIX s'enclenche de manière audible et que les voyants de sécurité (07) sur la face supérieure soient verts.
AVERTISSEMENT !
Assurez-vous que la coque du siège soit correctement ancrée dans les deux points d'ancrage et que les voyants de sécurité (07) soient verts !
Tournez le bouton de commande du SYSTÈME ISOFIX (08) vers la droite jusqu'à ce que le CONCORD ULTIMAX soit le plus près possible du dossier du siège du véhicule.

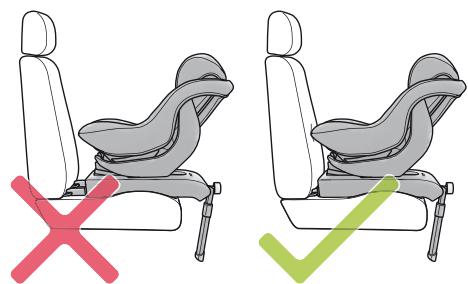

Dans les véhicules équipés de série de repose-tête, vous pouvez améliorer l'assise en réglant ou démontant le repose-tête.
Veillez à repositionner correctement le repose-tête lorsqu'un adulte doit prendre place à cet endroit.
Poussez le bouton de commande (09) vers l'extérieur et réglez le socle (10) de sorte que celui-ci repose bien au sol et que le voyant de sécurité soit VERT.
Relâchez le bouton de commande (09) et enclenchez le socle.
AVERTISSEMENT !
- Le siège ne doit pas être transporté sans être fixé au moyen du système ISOFIX, même si aucun enfant n'y est installé !
- Les deux adaptateurs ISOFIX (15) doivent s'enclencher correctement et les indicateurs de sécurité (14) sur les deux côtés doivent être verts.
- Le socle (10) doit parfaitement reposer sur le sol et être enclenché.
HARNAIS DE L'ENFANT DANS LE CONCORD ULTIMAX
AVERTISSEMENT
Avant toute utilisation du CONCORD ULTIMAX, vérifiez qu'il est correctement monté, que toutes les sangles sont correctement tendues et que tous les mécanismes de fermeture sont bien enclenchés.
À l'avant de la coque du siège, sous la housse, se trouve le réglage centralisé (03), qui bloque la sangle centrale (04). Desserrez le réglage centralisé (03) en relevant le capot du réglage centralisé et en tirant les sangles vers l'avant (ne tirez pas sur les rembourrages des sangles !).

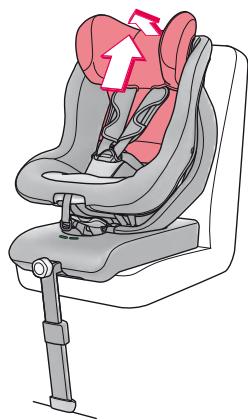

Saisissez l'appui-tête (01) par son bord supérieur et tirez-le vers l'avant. Déplacez alors l'appui-tête (01) dans sa position supérieure.
Ouvrez le clip de fermeture (02) et faites passer la ceinture sur le côté et vers l'avant.
Positionnez votre enfant bien calé au fond du siège. Rassemblez la sangle d'épaule / la ceinture et la sangle centrale devant l'enfant et fermez le clip de fermeture.
Vérifiez que le clip de fermeture (02) est correctement enclenché. Veillez à ce que les sangles ne soient pas tordues.
Le CONCORD ULTIMAX doit être adapté à la taille de l'enfant.

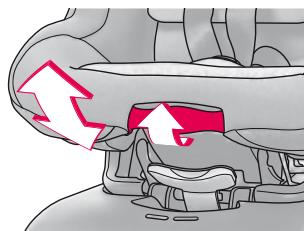

Saisissez l'appui-tête (01) par son bord supérieur et tirez-le vers l'avant. Déplacez l'appui-tête (01) dans la position adaptée à votre enfant.
Le passant de la sangle d'épaule doit se situer un peu plus haut que le bord supérieur des épaules. Les sangles d'épaules doivent passer au centre de l'épaule, entre le cou et l'extrémité extérieure de l'épaule.
Tendez les sangles en tirant sur la sangle centrale (04) de sorte qu'elles maintiennent l'enfant.
ATTENTION !
- Les sangles ne doivent pas être tordues !
- Le clip de fermeture (02) doit être correctement fermé et les sangles doivent maintenir le corps de l'enfant.
- Le repose-tête / le passant de la sangle doit être adapté à la taille de l'enfant et correctement enclenché.
DÉMONTAGE DU CONCORD ULTIMAX
Pour faciliter le démontage du CONCORD ULTIMAX, nous vous recommandons tout d'abord de retirer la coque du siège (A) (cf. "DÉMONTAGE DE LA COQUE DU SIÈGE"). Le CONCORD ULTIMAX doit toujours être installé / retiré sans enfant !
Poussez le bouton de déverrouillage (09) vers l'extérieur et déplacez le socle (10) en position supérieure.
Tournez le bouton de commande du SYSTÈME ISOFIX (08) sur la face avant de la base ISOFIX du CONCORD ULTIMAX vers la gauche et déplacez la base vers l'avant.
Tirez les boutons de déverrouillage du SYSTÈME ISOFIX (13) à gauche et à droite de la base vers l'avant de manière à découvrir les adaptateurs ISOFIX (15) de leurs supports. La base doit sauter vers l'avant.
Soulevez le CONCORD ULTIMAX du siège du véhicule.
Tournez le bouton de commande du SYSTÈME ISOFIX (08) vers la droite jusqu'à ce que les adaptateurs ISOFIX (15) soient totalement rentrés.
UTILISATION DU DISPOSITIF DE RÉGLAGE DE L'INCLINAISON
AVERTISSEMENT !
- Le dispositif de réglage de l'inclinaison ne peut être utilisé qu'en cas d'utilisation dans le sens de la marche (de 9 à 18 kg).
- Dans le sens contraire à la marche, le siège ne peut être utilisé qu'en position verticale !

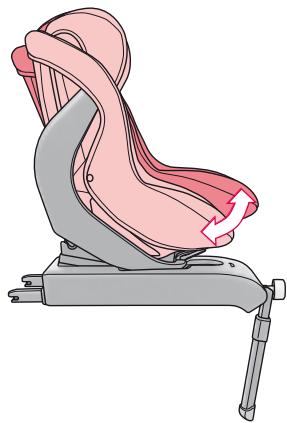

Tournez le levier de commande du dispositif de réglage de l'inclinaison (05) à l'avant de la coque du siège vers le haut et placez la coque du siège dans la position souhaitée. Relâchez le levier de commande (05) pour bloquer la coque du siège.

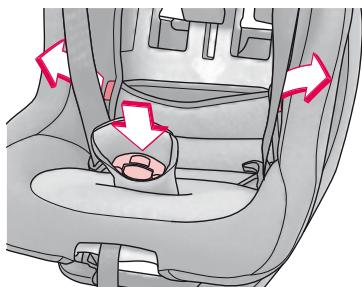

MISE EN PLACE / RETRAIT DE LA HOUSSE
Pour retirer la housse, la coque du siège (A) doit être retirée de la base (B) (cf. DÉMONTAGE DE LA COQUE DU SIÈGE).

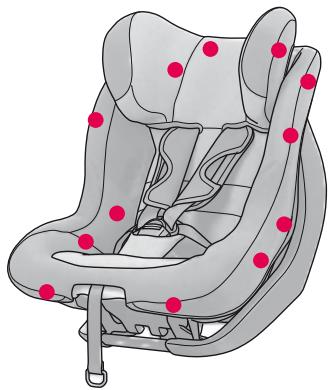

Détachez les bandes en caoutchouc et les boutons-pression de la housse se trouvant à l'arrière de celle-ci, aux endroits indiqués en rouge dans l'image.
Ouvrez le clip de fermeture (02).
Retirez tout d'abord la housse du repose-tête (01) vers l'avant.
Faites passer le clip de fermeture (02) à travers le rembourrage du clip de fermeture et la housse, vers le bas.
Ouvrez les fermetures éclair sur les passants de la ceinture et retirez la housse du siège de la coque.
Répétez ces instructions en sens inverse pour remettre la housse en place.
Vérifiez si toutes les fermetures sont fermées et si l'ensemble des ancrages sont correctement fixés.

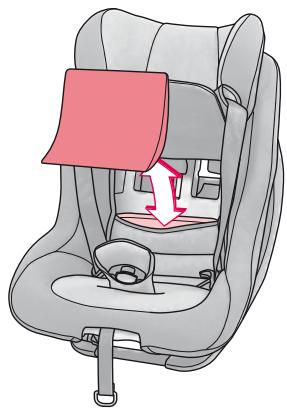

DÉMONTAGE DU RENFORT DE MAINTIEN DU BASSIN
Le renfort de maintien du bassin installé en usine doit être retiré lorsque le poids de l'enfant dépasse 8 kg.
Celui-ci se trouve dans une pochette, sous l'assise, sur l'envers de la housse.
ENTRETIEN
Les salissures légères peuvent être éliminées au moyen d'un chiffon humide. La housse peut être retirée et lavée à 30°C. Retirez le rembourrage de la housse du repose-tête avant de laver celle-ci.
Le tissu de la housse peut se décolorer légèrement sous l'action de l'humidité, en particulier au lavage.
30°C. N'utilisez pas de solvant !
La garantie prend cours au moment de l'achat.
La durée de la garantie correspond au délai de garantie légal applicable dans le pays d'achat. La garantie couvre la réparation, la livraison de remplacement ou la réduction du prix, selon le choix du fabricant.
La garantie couvre uniquement le premier utilisateur. Le droit de garantie ne peut être exercé en cas de défaut que si celui-ci est communiqué au revendeur dès sa première apparition. Si le revendeur ne peut pas résoudre le problème, le produit doit être renvoyé au fabricant accompagné d'une description précise de la réclamation, ainsi que d'une preuve d'achat officielle reconnaissant la date d'achat.
Le fabricant n'assume aucune responsabilité pour les dommages aux produits n'ayant pas été fournis par lui.
La garantie s'éteint lorsque :
- le produit a été modifié.
- le produit n'a pas été rapporté avec sa preuve d'achat au revendeur dans les 14 jours suivant l'apparition du défaut.
- le défaut est lié à une erreur de manipulation ou d'entretien ou à toute autre cause imputable à l'utilisateur, tout particulièrement lorsque le manuel d'utilisation n'a pas été respecté.
- le produit a fait l'objet de réparations par un tiers.
- le défaut est apparu à la suite d'un accident.
- le numéro de sécurité a été endommagé ou éliminé.
Toutes les modifications ou dégradations du produit causées par une utilisation conforme du produit (usure) ne sont pas couvertes par la garantie. La durée de la garantie n'est pas prolongée par l'intervention du fabricant dans le cadre de la garantie.
