Marque	SAUNIER DUVAL
Modèle	HELIOCONCEPT
Type de produit	Chauffe-Eau Solaire Individuel (CESI) à circulation forcée
Capacités disponibles	300 L, 400 L, 500 L (ballon simple échangeur)
Dimensions ballon 300 L	Hauteur 1715 mm, Largeur 650 mm, Profondeur 710 mm
Dimensions ballon 400 L	Hauteur 1780 mm, Largeur 725 mm, Profondeur 785 mm
Poids ballon 300 L	Environ 120 kg (estimation)
Poids ballon 400 L	Environ 160 kg (estimation)
Alimentation électrique	230 V, 50 Hz (pour la régulation et la pompe de circulation)
Fonctions principales	Production d'eau chaude sanitaire par énergie solaire, préchauffage pour chaudière
Circulation du fluide caloporteur	Forcée, régulée automatiquement selon l'ensoleillement
Capteurs solaires	Modèle HR 2.02 (avis technique CSTB), montage toiture ou jardin
Régulation	Murale, affiche température capteurs et eau chaude, modes de fonctionnement
Entretien et nettoyage	Contrôle annuel par un professionnel recommandé
Sécurité	Anode de protection, thermomètre, trappe de nettoyage
Garantie ballon	5 ans
Garantie capteurs	10 ans
Certifications	Agrément ADEME, éligible crédit d'impôt 50% (sous conditions)
Économies d'énergie	Couverture de 40 à 70% des besoins annuels en eau chaude
Impact environnemental	Réduction CO₂ jusqu'à 830 kg/an (équivalent 5800 km voiture)
Accessoires	Kits de montage toiture, terrasse, intégration

FOIRE AUX QUESTIONS - HELIOCONCEPT SAUNIER DUVAL

Quel est le principe de fonctionnement du Chauffe-Eau Solaire Individuel HelioCONCEPT ?

Le système utilise des capteurs solaires pour chauffer un fluide caloporteur. Ce fluide circule ensuite dans un serpentin à l'intérieur du ballon pour réchauffer l'eau sanitaire. La circulation est forcée et régulée automatiquement en fonction de l'ensoleillement.

Quels sont les modèles disponibles et leurs capacités ?

Trois modèles sont disponibles : HelioCONCEPT 300 (300 litres), HelioCONCEPT 400 (400 litres) et HelioCONCEPT 500 (500 litres). Tous sont des ballons simple échangeur.

Quel est le rendement énergétique de l'HelioCONCEPT ?

Selon la zone climatique, le système couvre de 40 à 70% des besoins annuels en eau chaude d'une famille de 3 à 9 personnes. En été, il peut remplacer totalement la chaudière.

L'installation est-elle complexe ?

Non, grâce à la circulation forcée, les capteurs peuvent être installés sur le toit ou dans le jardin, ce qui permet de s'adapter à toutes les configurations d'habitation.

Quel entretien est nécessaire ?

HelioCONCEPT fonctionne de manière autonome. Un contrôle annuel par un professionnel est recommandé pour vérifier l'installation et les composants.

Quelles sont les garanties offertes ?

Les ballons sont garantis 5 ans et les capteurs solaires 10 ans, gage de fiabilité et de longévité.

Puis-je bénéficier d'aides financières ?

Oui, les modèles HelioCONCEPT sont agréés ADEME et peuvent bénéficier d'un crédit d'impôt de 50% sous réserve du respect des conditions de la loi de finances 2007.

Quels sont les avantages écologiques ?

Le système réduit considérablement les émissions de CO₂ : jusqu'à 830 kg par an, soit l'équivalent d'une voiture parcourant 5800 km.

Comment choisir le modèle adapté à ma famille ?

Le choix dépend de la zone climatique et du nombre de personnes. Par exemple, pour 3-4 personnes en zone Nord, un HelioCONCEPT 300 avec 2 à 3 capteurs est recommandé (voir tableau dans la notice).

Où puis-je télécharger la notice complète ?

La notice au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI HELIOCONCEPT SAUNIER DUVAL

Le solaire sans contrainte

Chauffe-Eau Solaire Individual (CESI)

Avec le Chauffe-Eau Solaire
Individuel HelioCONCEPT,
répondez de façon
économique et écologique
à vos besoin en eau chaude!
Ses ballons grande capacité
vous assurent un comport
remarkable. Et grâce à son
fonctionnement à circulation
forcée, HelioCONCEPT
s'installe dans toutes les
configurations d'habitation.

Pour qui est fait……HelloCONCEPT?

HelioCONCEPT 300
300 litres
Ballon simple
échangeur

HelioCONCEPT 400
400 litres
Ballon simple
échangeur

HelioCONCEPT 500
500 litres
Ballon simple
échangeur

Les différents modèles HelioCONCEPT ont un numéro d'agrément ADEME. Ils vous permettent de bénéficier des primes régionales.

Systèmes	N° ADEME
HelioCONCEPT 300-2 capteurs	S 06 / 03 - 1126
HelioCONCEPT 300-3 capteurs	S 06 / 03 - 1127
HelioCONCEPT 400-3 capteurs	S 06 / 03 - 1128
HelioCONCEPT 400-4 capteurs	S 06 / 03 - 1129
HelioCONCEPT 500-4 capteurs	EN COURS DE CERTIFICATION

CRÉDIT D'IMPÔT 50%*

Sous réserve du respect des conditions d'applications de la loi de finance 2007. N° avis technique CSTB du capteur HR 2.02: 14 / 03 - 84402 Ext

Votre eau chaudesanitaire chaufféeà l'énergie solaire !

Un fonctionnement simple

Un Chauffe-Eau Solaire Individuel (ou CESI) produit votre eau chaude

sanitaire en utilisant l'énergie solaire. Comme l'eau d'un tuyau d'arrosage place au soleil, un fluide caloporteur accumule de la chaleur dans les capteurs solaires situés sur votre toit ou dans votre jardin. Ce fluide chaud circule ensuite dans un serpentin pour réchauffer l'eau du gallon de stockage. La circulation du fluide caloporteur entre les capteurs et le gallon est régulée de façon automatique en fonction de l'ensoleillement.

La protection de l'environnement

HelioCONCEPT remplace votre chaudière les jours de plein soleil, ou préchauffe l'eau froide qui alimenté votre chaudière le reste de l'année. Vous réduisez ainsi considérablement votre consommation de gaz...

et vous diminuuez d'autant vos émissions de CO_2 et de gaz polluants.

Par exemple, la réduction des émissions de CO_2 peut atteindre 830 kg chaque année, soit la quantité équivalente à celle que rejette une voiture parcourant 5 800 km.

Une solution économique

Partout en France, HelioCONCEPT couvre de 40 à 70% des besoin d'eau chaude d'une famille de 3 à 9 personnes. À la belle saison, HelioCONCEPT se substitue totalement à votre chaudière pour produit gratuitement votre eau chaude sanitaire. Sur l'année, vous réduisez ainsi de moitié votre facture de gaz pour la partie correspondant à la production d'eau chaude!

Une installation sans contrainte

Grâce au fonctionnement d'HelioCONCEPT en circulation forçée, vous pouvez installer les capteurs solaires sur votre toit ou dans votre jardin. Ainsi, qu'elle que soit l'architecture de votre maison, votre chauffe-eau solaire s'adapterra comme vous le souhaitez à votre habitation.

Un ensemble optimisé

Très compacts, les ballons simple échangeur 300, 400 et 500 litres d'HelioCONCEPT apportent sous un encombrement réduit un comport identique à celui des ballons 400, 500 et 600 litres double échangeur. Ils s'associent parfaitement avec les chaudières instantanées ou à micro accumulation Saunier Duval. Et comme la chaudière ne réchauffe que la stricte quantité d'eau utilisée, votre consommation de gaz est réduite au minimum.

Entretien réduit et longévité

HelioCONCEPT fonctionne tout seul, sans aucune intervention de votre part. L'installation ne nécessite qu'un contrôle annuel réalisé par un professionnel.

Les composants d'HelioCONCEPT sont fabriqués avec des matériaux d'excellente qualité : les ballons sont garantis 5 ans et les capteurs solaire 10 ans. C'est un gage de fiabilité pour votre installation.

Des dimensions adaptées à tous les besoins

Zone climatique	3 à 4 personnes	5 à 6 personnes	7 personnes et plus
Nord	HelioCONCEPT 3002 à 3 capteurs	HelioCONCEPT 300 ou 4002 à 3 capteurs	HelioCONCEPT 400 ou 5003 à 4 capteurs pour HelioCONCEPT 4004 capteurs pour HelioCONCEPT 500
Centre	HelioCONCEPT 3002 à 3 capteurs	HelioCONCEPT 300 ou 4002 à 3 capteurs	HelioCONCEPT 400 ou 5003 à 4 capteurs pour HelioCONCEPT 4004 capteurs pour HelioCONCEPT 500
Sud Ouest	HelioCONCEPT 3002 capteurs	HelioCONCEPT 300 ou 4002 à 3 capteurs	HelioCONCEPT 400 ou 5003 à 4 capteurs pour HelioCONCEPT 4004 capteurs pour HelioCONCEPT 500
Sud Est	HelioCONCEPT 3002 capteurs	HelioCONCEPT 300 ou 4002 à 3 capteurs	HelioCONCEPT 400 ou 5003 capteurs pour HelioCONCEPT 4004 capteurs pour HelioCONCEPT 500

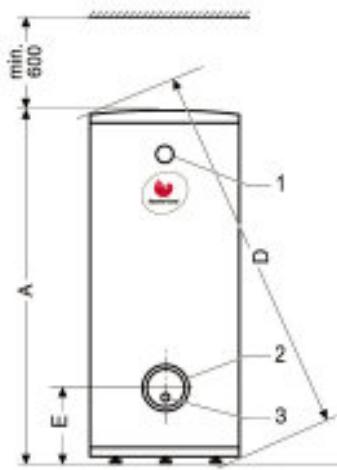

Dimensions ballons

1 - Thermometre
2-Trappe de nettoyage
3 - Anode de protection

Type	A	B	C	D	E
300	1600	650	710	1715	283
400	1640	725	785	1780	315

LES ACCESSOIRES

MONTAGE SUR TOITURE

MONTAGE EN TERRASSE

MONTAGE INTEGRATION TOITURE

Les capteurs solaires

Pour installer des capteurs solaires, plusieurs possibilités s'offrent à vous : sur la terrasse, sur le toit à la verticale ou à l'horizontal... c'est vous qui decidez! Pour plus d'esthétisme, vous pouvez même les intégrer à la toiture en les posant directement sur la charpente, à l'identique des fenêtres de toit.

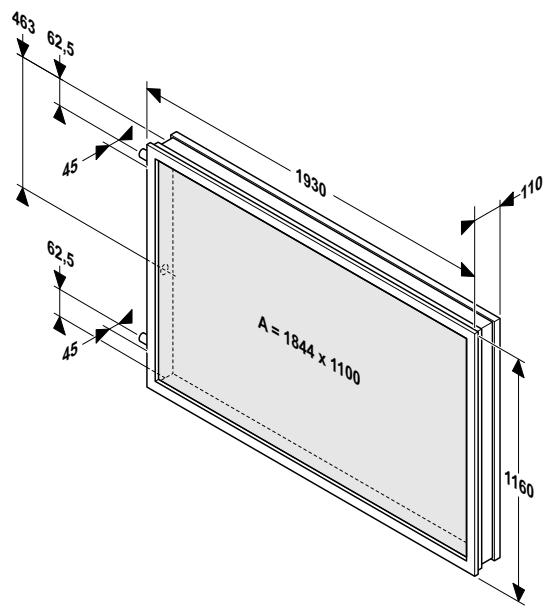

Dimensions capteurs

La régulation

La régulation solaire murale contrôle le fonctionnement de l'installation en fonction de l'ensoillement. Elle vous permet de bénéficier de l'énergie solaire pour l'eau chaude quels que soient l'ensoillement et les conditions météorologiques. La régulation vous indique le mode de fonctionnement de votre installation, la température des capteurs et la température de l'eau chaude sanitaire.
