GENIA HYBRID COMPACT - Chaudière hybride SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière hybride avec pompe à chaleur et chaudière à condensation
Marque	Saunier Duval
Modèle	GENIA HYBRID COMPACT
Dimensions (pompe à chaleur extérieure)	913 x 880 x 390 mm
Poids (pompe à chaleur extérieure)	78 kg
Dimensions (chaudière murale)	740 x 418 x 344 mm
Poids (chaudière murale)	42,1 kg (F25) / 42,7 kg (F30)
Alimentation électrique	230 V / 1 phase / 50 Hz
Intensité maximale de fonctionnement	6,70 A
Puissance chauffage (pompe à chaleur 35°C)	4,70 kW
COP (pompe à chaleur 35°C)	3,73
Puissance chauffage chaudière (max)	18,5 kW (F25) / 25 kW (F30)
Puissance sanitaire chaudière (max)	25,5 kW (F25) / 30,6 kW (F30)
Réfrigérant	R 410 A
Niveau de pression acoustique (pompe à chaleur)	52 dB(A) à 1 m
Niveau de puissance acoustique (pompe à chaleur)	62,6 dB(A)
Fonctions principales	Chauffage, production d'eau chaude sanitaire, régulation automatique via Examaster
Boîtier de gestion	Examaster (contrôle intelligent des générateurs)
Thermostat d'ambiance	Exacontrol E7 radio (auto-alimenté par capteur photovoltaïque)
Entretien et nettoyage	Entretien annuel recommandé par un professionnel qualifié
Sécurité	Dispositifs de sécurité intégrés (conformes aux normes en vigueur)
Pièces détachées et réparabilité	Pièces disponibles via réseau Saunier Duval
Informations générales	Système bi-énergie conçu pour neuf et rénovation

FOIRE AUX QUESTIONS - GENIA HYBRID COMPACT SAUNIER DUVAL

Comment fonctionne le système hybride Genia Hybrid ?

Le système associe une pompe à chaleur et une chaudière à condensation, gérées par le boîtier Examaster. Il sélectionne automatiquement le générateur le plus économique en fonction des prix de l'énergie et de la température extérieure.

Quels sont les avantages de Genia Hybrid par rapport à une chaudière classique ?

Genia Hybrid permet de réduire les factures d'énergie et les émissions de CO2 grâce à l'utilisation prioritaire de la pompe à chaleur (COP jusqu'à 3,73). Il bénéficie également des crédits d'impôt et de la TVA réduite.

Quelle est la puissance de la pompe à chaleur ?

La pompe à chaleur Genia Air a une puissance de 4,70 kW en chauffage (sortie d'eau à 35°C) et un COP de 3,73 selon la norme EN14511.

Comment régler la température de consigne ?

Utilisez le thermostat d'ambiance Exacontrol E7 radio fourni. Il est auto-alimenté par capteur photovoltaïque et permet de programmer la température souhaitée.

Quel entretien est nécessaire pour Genia Hybrid ?

Un entretien annuel par un professionnel qualifié est recommandé pour vérifier les composants, nettoyer les filtres et assurer le bon fonctionnement du système.

Genia Hybrid est-il éligible à des aides financières ?

Oui, il bénéficie du crédit d'impôt (15% pour la chaudière à condensation et 25% pour la pompe à chaleur), de la TVA réduite à 5,5% et de l'Éco-prêt à taux zéro, sous conditions.

Puis-je installer Genia Hybrid dans une maison ancienne ?

Oui, le système existe en version Compact (pour chaudières Saunier Duval récentes) et Universel (pour toutes marques), adapté à la rénovation.

Quelle est la garantie du produit ?

Saunier Duval offre une garantie constructeur standard de 2 ans, avec possibilité de prolongation via des contrats d'entretien.

Comment se fait la production d'eau chaude sanitaire ?

La chaudière prend en charge l'eau chaude sanitaire en priorité. Si la pompe à chaleur assure seule le chauffage, les deux générateurs fonctionnent en simultané pour des applications différentes.

Où puis-je trouver la notice d'utilisation complète ?

La notice est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI GENIA HYBRID COMPACT SAUNIER DUVAL

La première solution bi-énergie qui garantit simplicité et économie

Un système innovant à double générateur

Genia Hybrid associe une pompe à chaleur et une chaudière, pilotées par un boîtier de gestion intelligent, l'Examaster. C'est lui qui tient compte de l'évolution du prix des énergies, et qui vous garantit la sollicitation du générateur le plus économique. Disponible en 2 versions pour s'adapter au marché du neuf comme à la rénovation, Genia Hybrid est le premier système qui vous assure le meilleur ratio confort/économie.

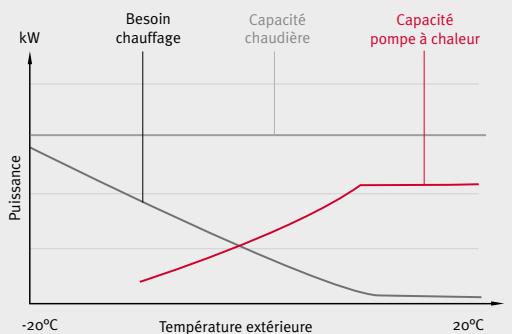

Confort et économie

La performance du système Genia Hybrid repose sur l'intelligence du boîtier de gestion, l'Examaster, qui prend en compte à la fois le critère de confort (capacité de la pompe à chaleur à couvrir les besoins en chauffage) et le critère économique (prix du gaz/propane pour la chaudière et l'électricité pour la pompe à chaleur), pour décider quel générateur privilégier.

Critère de confort

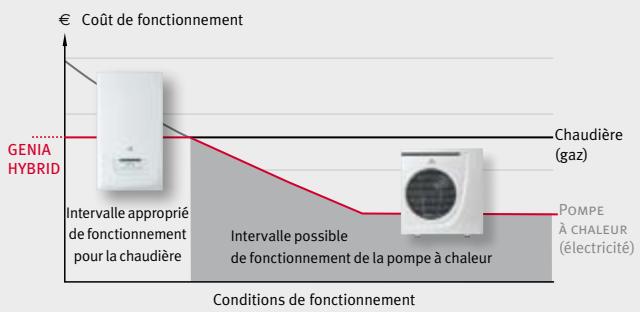

Critère d'économie

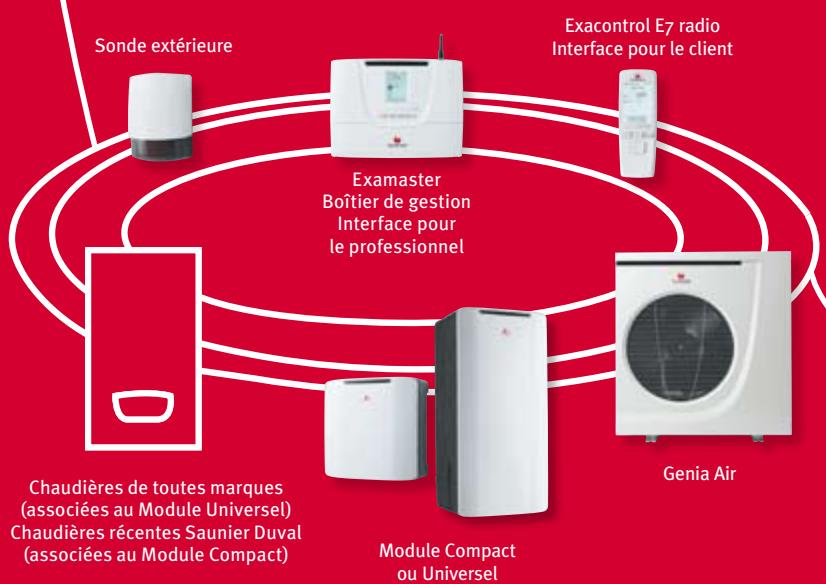

    A["Chaudières de toutes marques (associées au Module Universel)"]
    B["Chaudières récentes Saunier Duval (associées au Module Compact)"]
    C["Exacontrol E7 radio Interface pour le client"]
    D["Exa-master Boîtier de gestion Interface pour le professionnel"]
    E["Module Compact ou Universel"]
    F["Genia Air"]
    G["Sonde extérieure"]

Examaster, le contrôleur intelligent

L'élément central du système Genia Hybrid est l'Exa-master: il assure le contrôle de tous les composants et la permutation automatique entre les générateurs de chaleur. Il décide lequel, entre la chaudière, la pompe à chaleur, ou les deux, est le plus efficace. Pour cela, il utilise les informations fournies par la sonde extérieure et le thermostat d'ambiance en fonction de la température intérieure souhaitée. Son analyse se fonde également sur les prix de l'énergie et l'efficacité calculée des générateurs.

L'affichage de l'énergie sur l'Examaster

L'interface montre l'efficacité énergétique du système au cours des 24 dernières heures. Les niveaux d'efficacité suivants peuvent s'afficher :

A: Excellent

C: Standard

B: Bon

D: Faible

Genia Hybrid dans votre maison

Confort et économie

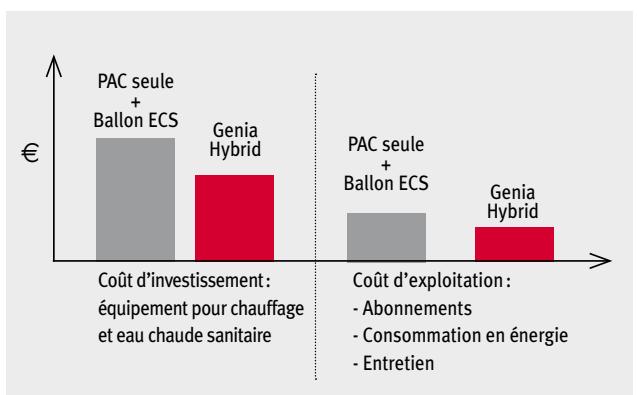

Un investissement maîtrisé

Pour un coût d'investissement maîtrisé, Genia Hybrid permet un coût d'exploitation réduit.

• Dépense raisonnée par l'intégration d'une pompe à chaleur de 4,5 kW
• Coûts d'entretien limités : système fait pour durer, entièrement conçu et fabriqué par Saunier Duval
• Longévité des composants garantie par un pilotage intelligent des générateurs

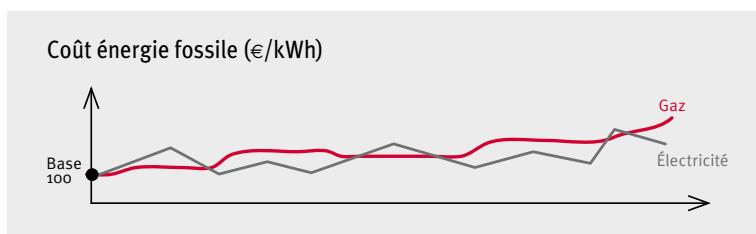

Des économies garanties

Genia Hybrid est un système qui prend en compte l'évolution du prix des énergies : le générateur sollicité est le plus économique.

• Diminution des factures d'énergie et des émissions de CO2: le système fait largement appel aux énergies renouvelables grâce à l'utilisation de la pompe à chaleur (COP de 3,77 selon EN14511)

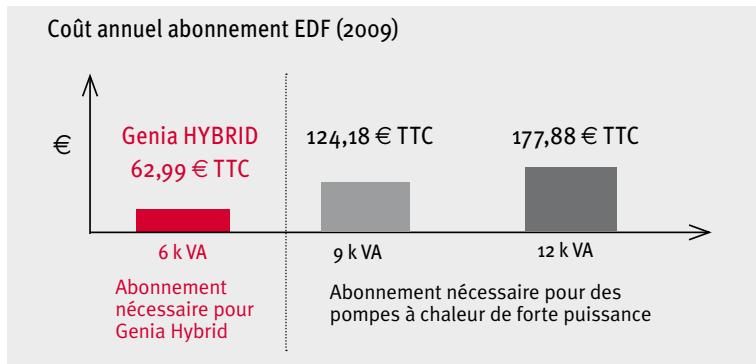

• Pas de nécessité de modification de l'abonnement électrique
• Bénéfice de toutes les incitations fiscales : crédit d'impôt* 25 % (pompe à chaleur) + 15 % (chaudière à condensation) + TVA réduite 5,5 % (main d'œuvre)**
• Possibilité de financement avec l'Éco-prêt à taux zéro*

* Selon conditions et sous réserve d'éligibilité du bénéficiaire ** Habitations de plus de 2 ans

Éligible à l'Eco-Prêt à taux 0% dans le cadre du Grenelle de l'Environnement

Crédit d'impôt* 15% et 25%

* Selon la loi de finances 2010

FABRIQUÉ À NANTES

Un système qui répond à tous vos besoins

Une véritable solution basse et haute température

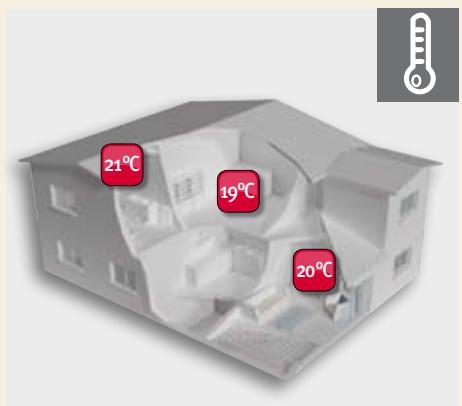

Genia Hybrid s'adapte à l'installation de chauffage choisie, comme aux exigences de votre confort thermique.

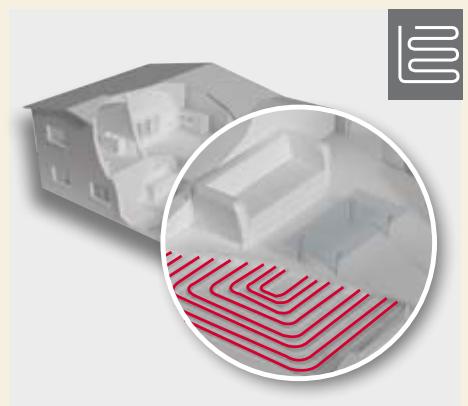

• Basse température : plancher chauffant + radiateurs

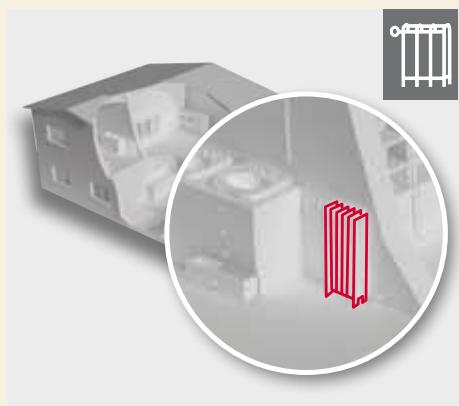

• Haute température : radiateurs

• Avec des zones de températures différentes*
  * Exclusivement avec Moduzone Z11/Z20/Z30: consulter www.saunierduval.fr

Une demande d'eau chaude sanitaire gérée en priorité

Genia Hybrid est un système qui assure votre confort de façon optimale, en toutes saisons.

• Sans besoin de chauffage, seule la chaudière fonctionne pour assurer la production d'eau chaude sanitaire
• Si la pompe à chaleur assure seule le chauffage, la chaudière prend en charge l'eau chaude sanitaire. Les 2 générateurs fonctionnent en simultané pour 2 applications différentes (chauffage et ECS)
• Si la chaudière est également sollicitée pour le chauffage, elle s'interrompt pour produire l'eau chaude sanitaire (comme une chaudière classique)

Caractéristiques techniques

Pompe à chaleur + chaudière Saunier Duval Ebus/H2bus (Genia Hybrid Compact) ou chaudière toutes marques (Genia Hybrid Universel)

Groupe extérieur R 410 A		Genia Air
Performances
Chauffage - Sortie d'eau à 35°C - plancher chauffant
Puissance chaud*	kW	4,70
Coefficient de performance COP*		3,73
Chauffage - Sortie d'eau à 45°C - radiateurs
Puissance chaud**	kW	4,41
Coefficient de performance COP**		3,02
Caractéristiques électriques
Alimentation électrique	V/P/Hz	230/1/50
Intensité max. de fonctionnement	A	6,70
Caractéristiques frigorifiques
Puissance frigorifique (eau 18 / 23°C; bulbe sec: 35°C) kW		2,94
Coefficient d'efficacité frigorifique EER		2,21
Puissance frigorifique (eau 7 / 12°C; bulbe sec: 35°C) kW		2,61
Coefficient d'efficacité frigorifique EER		1,96
Type de compresseur / Réfrigérant		Rotatif / R 410 A
Charge en gaz	kg	1,8
Caractéristiques générales
Niveau de pression acoustique***	dB(A)	52
Niveau de puissance acoustique (selon NF EN ISO 9614-1)	dB(A	62,6
Dimensions (hauteur x largeur x profondeur)	mm	913 x 880 x 390
Poids brut	kg	78
Diamètre de raccordement d'eau	pouce	1"

* Air 7°C / Eau de chauffage 35°C, ΔT 5K (selon norme EN14511)
** Air 7°C / Eau de chauffage 45°C, Δt 5K
*** Directivité 3 dB(A) - distance 1 m

Chaudière murale gaz à condensation		ThemaPlus Condens F25	F30
Performances chauffage
Puissance thermique maximale en chauffage	kW	18,5	25
Puissance utile ajustable de (50/30°C)	kW	5,4 à 19,6	6,6 à 26,7
Rendement sur PCI à puissance maxi (50/30°C)	%	106,2	106,8
Température départ chauffage réglable de	°C	10 à 80	10 à 80
Performances sanitaires
Puissance thermique maximale en sanitaire	kW	25,5	30,6
Débit spécifique(ΔT 30°C selon la norme EN13203)	l/min	12,2	14,6
Température départ eau chaude sanitaire	°C	38 à 60	38 à 60
Caractéristiques électriques
Tension d'alimentation	V	230	230
évacuation des gaz brûlés
Diamètre ventouse horizontale et verticale	mm	60/100 ou 80/125
Caractéristiques générales
Dimensions (hauteur x largeur x profondeur)	mm	740 x 418 x 344
Poids brut	kg	42,1	42,7

Gaz de France

DolceVita

Une marque de GDF SVEZ

Selon la norme EN 13203

Crédit d'impôt*

15% et 25%

* Selon la loi de finances 2010

Module hydraulique intérieur		Module Compact	Module Universel
Caractéristiques hydrauliques
Débit d'eau nominal en chauffage	m^3/h	0,8	-
Diamètre de raccordement d'eau	pouce	1"	3/4"
Caractéristiques générales
Volume ballon tampon	l	-	20
Dimensions (hauteur x largeur x profondeur)	mm	476 x 470 x 200	890 x 418 x 365
Poids brut	kg	13	30

Accessoires livrés de série

Boîtier de gestion Examaster

Thermostat d'ambiance Exacontrol E7 radio

Sonde extérieure radio photovoltaïque
