GENIA AIR R 410 A - Chauffage et climatisation SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air/eau
Marque	SAUNIER DUVAL
Modèle	GENIA AIR R 410 A
Dimensions unité extérieure	913 x 880 x 390 mm
Dimensions module hydraulique	890 x 418 x 365 mm
Poids unité extérieure	78 kg
Poids module hydraulique	30 kg
Alimentation électrique	230 V / 1 / 50 Hz
Intensité maximale	6,70 A
Disjoncteur conseillé	20 A, courbe D
Puissance chauffage (35°C)	4,50 kW
COP (35°C)	3,77
Puissance chauffage (45°C)	4,50 kW
COP (45°C)	3,16
Réfrigérant	R 410 A
Charge en gaz	1,8 kg
Niveau de pression acoustique	52 dB(A)
Niveau de puissance acoustique	65,4 dB(A)
Volume ballon tampon	20 litres
Puissance électrique d'appoint	2 / 4 / 6 kW
Fonctions principales	Chauffage, climatisation, pilotage intelligent Examaster, fonctionnement multi-zones Moduzone
Entretien	Confier à un professionnel agréé pour une maintenance régulière
Sécurité	Gestion intelligente des anomalies, protection antigel intégrée
Réparabilité	Composants Saunier Duval, diagnostic via le contrôleur Examaster
Informations générales	Éligible au crédit d'impôt (25%) et éco-prêt à taux zéro (sous conditions)

FOIRE AUX QUESTIONS - GENIA AIR R 410 A SAUNIER DUVAL

Qu'est-ce que le système Genia Air R 410 A ?

Le Genia Air est une pompe à chaleur air/eau intelligente qui combine une énergie électrique (30%) et une énergie puisée dans l'air (70%) pour le chauffage et la climatisation. Il est piloté par le contrôleur Examaster pour une efficacité maximale.

Comment fonctionne le contrôleur Examaster ?

L'Examaster analyse les données des sondes extérieure et du thermostat d'ambiance pour décider automatiquement s'il faut utiliser la pompe à chaleur, la résistance électrique d'appoint, ou les deux, afin d'optimiser le confort et la consommation d'énergie.

Quels sont les trois phases de fonctionnement du Genia Air ?

Phase 1 : la pompe à chaleur seule jusqu'à 4,5 kW. Phase 2 : la pompe à chaleur avec appoint électrique (2 ou 4 kW). Phase 3 : la résistance électrique seule (6 kW) pour les températures très froides.

Quels sont les coefficients de performance (COP) du Genia Air ?

Pour une sortie d'eau à 35°C (plancher chauffant), le COP est de 3,77. Pour une sortie à 45°C (radiateurs), le COP est de 3,16. Ces valeurs sont conformes à la norme EN 14511.

Le Genia Air peut-il être utilisé pour la climatisation ?

Oui, le système dispose d'une puissance frigorifique. Par exemple, pour une sortie d'eau à 7/12°C et bulbe sec à 35°C, la puissance est de 2,35 kW avec un EER de 1,75.

Quelle est la consommation électrique maximale du Genia Air ?

La consommation maximale est limitée à 6 kW grâce au pilotage intelligent. L'intensité maximale est de 6,70 A sous 230 V.

Quelles sont les dimensions de l'unité extérieure ?

L'unité extérieure mesure 913 x 880 x 390 mm (hauteur x largeur x profondeur) et pèse 78 kg. Le module hydraulique intérieur mesure 890 x 418 x 365 mm pour 30 kg.

Quel type de réfrigérant est utilisé dans le Genia Air ?

Le réfrigérant est le R 410 A, avec une charge de 1,8 kg. Ce fluide est couramment utilisé dans les pompes à chaleur.

Le Genia Air est-il éligible aux aides financières ?

Oui, il est éligible au crédit d'impôt de 25% et à l'éco-prêt à taux zéro, sous réserve d'éligibilité du bénéficiaire selon la loi de finances 2010.

Comment entretenir le système Genia Air ?

Il est recommandé de faire appel à un professionnel agréé pour une maintenance régulière. Le contrôleur Examaster permet un diagnostic intelligent des anomalies pour une grande tranquillité.

MODE D'EMPLOI GENIA AIR R 410 A SAUNIER DUVAL

Une solution simple et intelligente, ideale en construction neuve

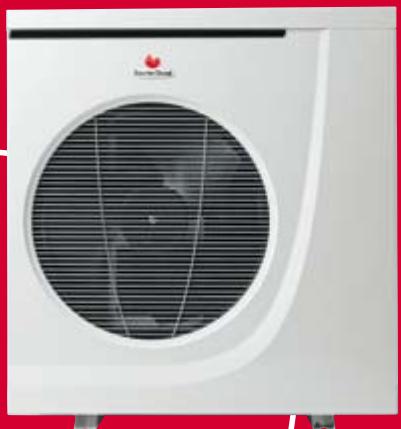

La pompe à chaleur intelligente qui associe simplicité et économique

Genia Air

L'écologie au cœur du système

Genia Air est un système de chauffage ecologique qui combine intelligemment et simplement l'énergie électrique (30%) et l'énergie puisée dans l'air (70%), avec une efficacité maxime. Genia Air associe une pompé à chaleur et un module électrique, pilotés par un boîtier de gestion intelligent, l'Examaster.

Genia Air, une efficacité innovante

L'Examaster contrôle le système pour atteindre le niveau de comport souhaité sans jamais dépasser 6 kW de consommation électrique, ce qui rend les modifications de l'installation électrique rarement nécessaires. Si plus de 4,5 kW sont nécessaires pour répondre aux besoin en chauffage, la pompe à chaleur)cesse de fonctionner et la résistance électrique (6 kW) est activée pour couvir 100% des besoin en chauffage.

Confort et economie

À la pointe de la tendance alliant ecologie et economie, Genia Air assure un haut niveau de comport au plus bas coût pour l'utilisateur. Sa capacité à optimiser la chaleur en fait une solution parfaite pour les résidences bien isolées ou à faible consommation d'énergie. Pour un investissement raisonné, vous bénéficiaz d'une installation fiable et écologique, silencieuse et esthétique.

Examaster, le contrôleur intelligent

L'élement central du système Genia Air

est l'Examaster: il assure le contrôle

de tous les composants et la permutation automatique

entre la pomme a chaleur et l'appoint electrique. Il decide

tequet, entre la resistance electrique, la pompe a chaleur, ou les deux, est le plus efficace. Pour cela, il utilise les in

ou les deux, est le plus éniche. Pour cette, il utilise les informations fournies par la sonde extérieure et le thermos

tat d'ambiance en fonction de la temperature interieure

souhaitée. Son analyse se fonde également sur l'efficacité

calculée du générateur.

L'affichage de l'énergie sur l'Examaster

L'interface montre l'efficacité éner-

gétique du système au cours des

24 dernières heures. Les niveaux

d'efficacité suivants peuvent

s'atticher:

A:Excellent

B:Bon

C:Standard

D:Faible

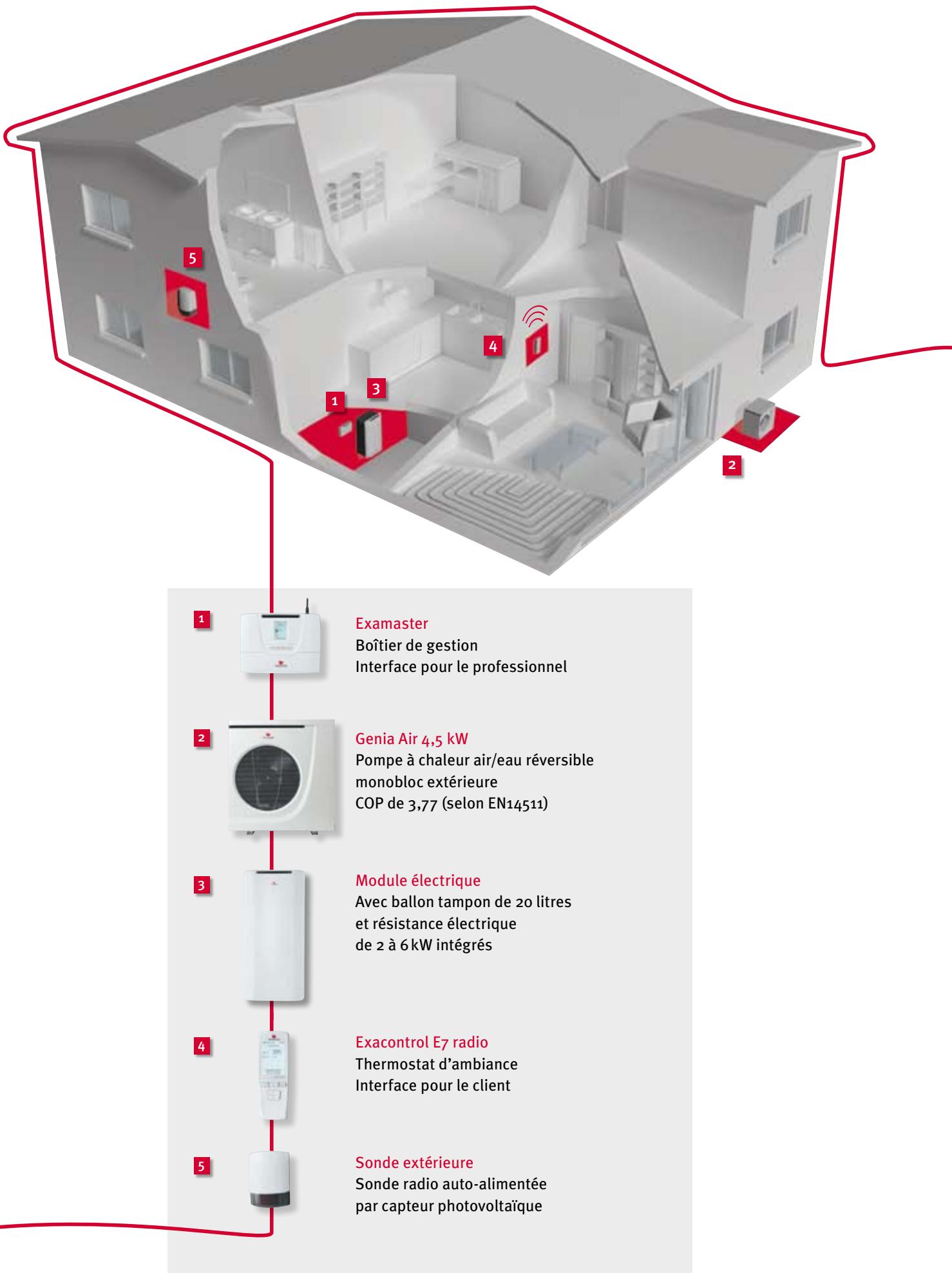

Genia Air dans votre maison

Confort et économie

Économique et écologique

• Diminution des factures d'énergie et des émissions de CO2: le système fait largement appel aux énergies renouvelables grâce à l'utilisation de la pompe à chaleur (COP de 3,77 selon EN 14511)
• Investissement raisonné par l'intégration d'une pompe à chaleur de 4,5 kW
• Pas de nécessité de modification de l'abonnement électrique

• Éligible au crédit d'impôt* (25%) et à l'éco-prêt à taux zéro

• Selon conditions et sous réserve d'éligibilité du bénéficiaire

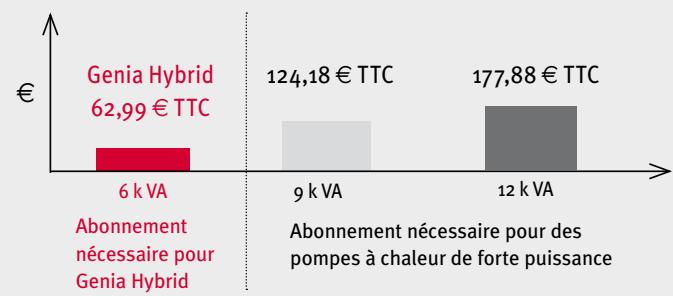

Coût annuel abonnement EDF (2009)

Côténergie fossile (€/kWh)

Genia Air, une solution pour les maisons neuves

Genia Air se compose d'une pompe à chaleur air/eau autonome, associée à un module hydraulique qui intègre une résistance électrique de 2 à 6 kW, un vase d'expansion et un gallon de 20 litres facilitant l'installation. Genia Air est entiement basé sur une technologie éprouvée Saunier Duval, ce qui la rend extrémement fiable et comfortable à utiliser. Son exceptionnelle capacité à maximiser l'efficacité en utilisant une puissance minimale en fait le système idéal pour lesBATiments bien isolés ou à basse consommation.

• Une pompé à chaleur air/eau autonome
• Pour les bâtiments récents ou à basse consommation (BBC)
• Seulement pour les installations de chauffage central à basse température
• Facile à installer: des dispositifs entièrement intégrés avec le module électrique de chauffage d'appoint, un vase d'expansion et un ballon d'échange
• Idéal pour le chauffage par le sol et des radiateurs à basse température
• Fonction multi-zones disponible avec Moduzone

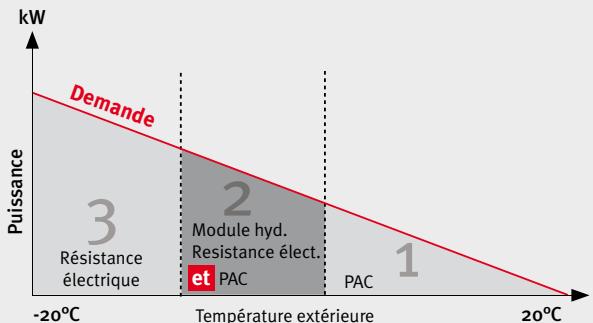

• Durant la phase 1, pour des températures douces, la pompe à chaleur Genia Air, qui tire son énergie de l'air seul, couvre les besoin en chauf-fage jusqu'à 4,5 kW.
• Durant la phase 2, pour des températures basses, si la pompe à chaleur n'est plus capable d'assurer seule le chauffage, alors elle sera autorisée à fonctionner simultanément avec la résistance électrique d'appoint (2 kW ou 4 kW), jusqu'à la température d'arrêt de la PAC.
• Durant la phase 3, pour des températures froides voiré extrêmes, la résistance électrique d'appoint (6 kW) seule sera activée pour produit l'intégralité de la chaleur nécessaire.

Un système qui répond à tous vos besoin

Une veritable solutionasse et moyenne température

Genia Air s'adapte à l'installation de chauffage可以选择, comme aux exigences de votre comport thermique.

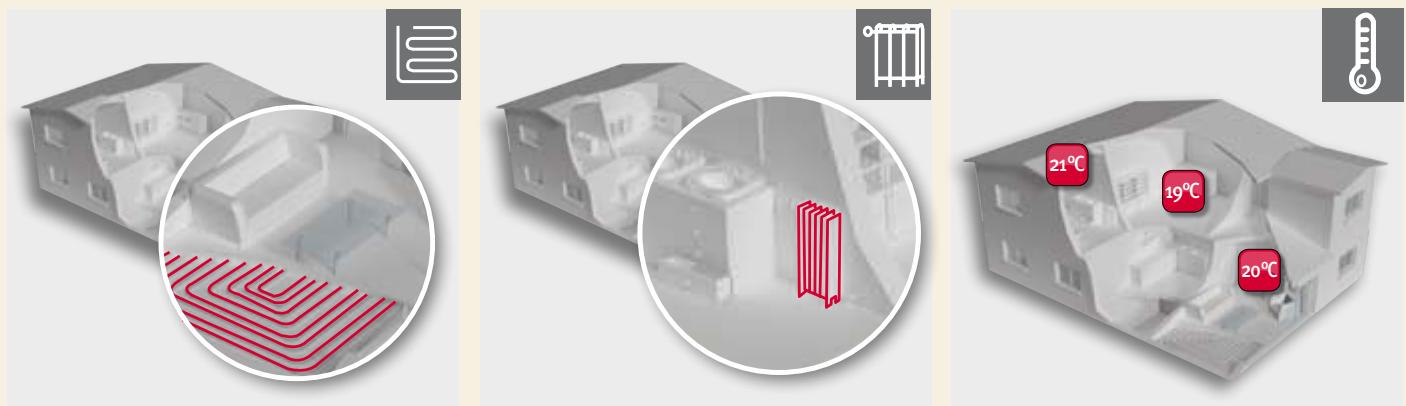

- Basse température: plancher chauffant + radiateurs
- Moyenne température: radiateurs
- Avec des zones de températures différentes
Exclusivement avec Moduzone Z11/Z20/Z30: consulter www.saunierduval.fr

Confort et fiabilité

• Pompe à chaleur silencieuse et à l'esthétique design
• Système fait pour durer, entièrement concu et fabriqué par Saunier Duval
• Longévité des composants garantie par un pilotage intelligent des générateurs
• Gestion intelligente des anomalies pour une grande tranquililité
• Tous les réglages de comport à portée de main avec le thermostat d'ambiance sans fil Exacontrol E7 radio

Caracteristiques techniques

Groupe extérieur R 410 A		Genia Air
Performances
Chauffage - Sortie d'eau à 35 °C - plancher chauffant
Puisance chaud*	kW	4,50
Puisance absorbée	kW	1,20
Coefficient de performance COP*		3,77
Chauffage - Sortie d'eau à 45 °C - radiateurs
Puisance chaud**	kW	4,50
Puisance absorbée	kW	1,43
Coefficient de performance COP**		3,16
Caractéristiques électriques
Alimentation électrique	V/P/Hz	230/1/50
Intensité max. de fonctionnement	A	6,70
Disjoncteur courbe D conseillé	A	20
Caracteristiques frigorifiques
Puisance frigorifique (eau 18 / 23 °C; bulbe sec: 35 °C)	kW	2,87
Coefficient d'efficacité frigorifique EER		2,10
Puisance frigorifique (eau 7 / 12 °C; bulbe sec: 35 °C)	kW	2,35
Coefficient d'efficacité frigorifique EER		1,75
Type de compresseur / Réfrigérant		Rotatif / R 410 A
Charge en gaz	kg	1,8
Caracteristiques générales
Niveau de pression acoustique***	dB(A)	52
Niveau de puissance acoustique (selon NF EN ISO 9614-1)	dB(A)	65,4
Dimensions (hauteur x largeur x profondeur)	mm	913 x 880 x 390
Poids brut	kg	78
Diamètre de raccordement d'eau	pouce	1"

• Air 7°C / eau de chauffage 35°C, ΔT 5K (selon norme EN14511)
  ^ Air 7^/ eau de chauffage 45^, T 5K
  *** Direcitivité 3 dB(A) - distance 1 m

Crédit d'impôt*

25%

• Selon la loi de finances 2010

Module hydraulique intérieur		Module Électrique
Caracteristiques hydrauliques
Diamètre de raccordement d'eau	pouce	3/4"
Caracteristiques générées
Volumeallon tampon	l	20
Puisance électricque	kW	2/4/6
Dimensions (hauteur x largeur x profondeur)	mm	890 x 418 x 365
Poids brut	kg	30

Cachet de votre installer

www.saunierduval.fr
