MODE D'EMPLOI EXACONTROL E7 SAUNIER DUVAL

et manuel d'installation

Exa CONTROL E7

ExaCONTROL E7

Saunier Duval

CONTROL

ExaCONTROL E7

mode

prog

Notice d'emploi

Table des matières

10duaepoON

1	Généralités	2	8.2	Description de l'afficheur	11
			8.3	Description des touches	11
2	Conservation des documents	2	8.4	Affichage de l'écran principal	13
3	Sécurité	3	8.5	Choix du mode de fonctionnement	13
			8.6	Réglage de la température	15
4	Garantie constructeur / Responsabilité	3	8.7	Fonction "Vacances"	18
			8.8	Réglage de l'heure et de la date	19
			8.9	Programme chauffage hebdomadaire	20
5	Utilisation prévue de l'appareil	7	8.10	Modification temporaire de la température de consigne ambiente	24
6	Entretien courant	8	8.11	Menu informations	27
7	Recyclage	8	9	Diagnostic de pannes	28
8	Utilisation de l'appareil	10	10	Protection contre le gel	30
8.1	Tableau de bord	10

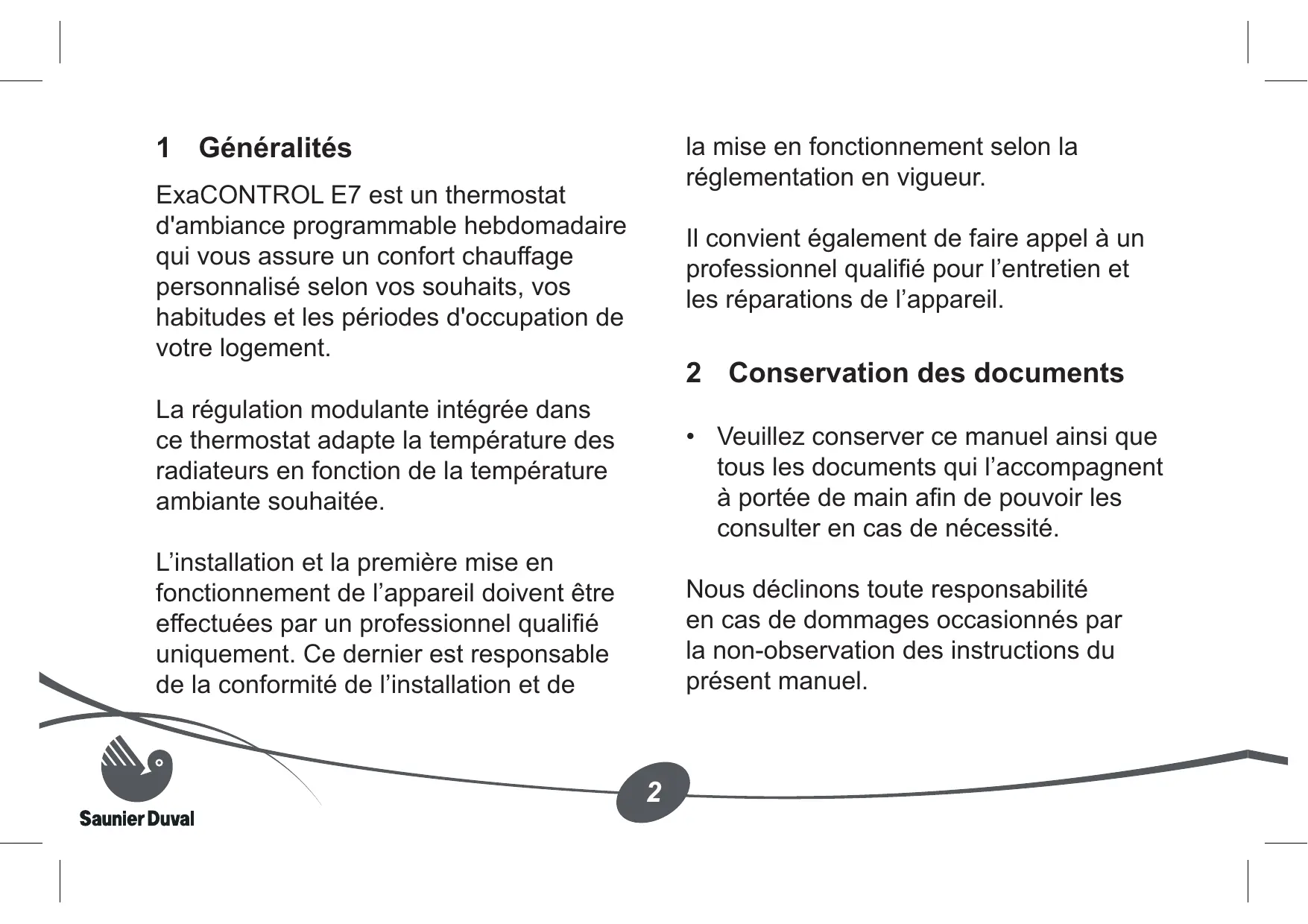

1 Généralités

ExaCONTROL E7 est un thermostat d'ambiance programmable hebdomadaire qui vous assure un comport chauffage personnelisé selon vos souhaits, vos habitudes et les périodes d'occupation de votre logement.

La régulation modulante intégrée dans ce thermostat adapte la température des radiateurs en fonction de la température ambiente souhaitation.

L'installation et la première mise en fonctionnement de l'appareil doivent être effectuées par un professionnel qualifié uniquement. Ce dernier est responsable de la conformité de l'installation et de

la mise en fonctionnement selon la réglementation en vigueur.

Il convient également de faire appel à un professionnel qualifié pour l'entretien et les réparations de l'appareil.

2 Conservation des documents

• Veuillez conserve rce manuel aisi que tous les documents qui l'accompagn a portee de main afin de pouvoir les consulter en cas de necessitiese.

Nous déclinons toute responsabilité en cas de dommages occasionnés par la non-observation des instructions duprésent manuel.

3 Sécurité

Suivez impératifement les consignes de sécurité et les prescriptions suivantes :

• N'apportez pas de modifications :
• à l'appareil,
• à l'environnement de l'appareil.
• N'effectuez jamais vous-même d'opérations de maintenance ou de réparation sur l'ordinateil.
• Ne modifies pas les conditions techniques et architectures à proximé de l'appareil, dans la mesure où celles-ci peuvent exercer une influence sur la sécurité du fonctionnement de l'appareil.

Attention!

Nous vous recommendons d'être vigilants lors du réglage de la température de l'eau chaude : l'eau peut être très chaude à la sortie des robinets deuisage.

4 Garantie constructeur / Responsabilité

Merci d'avoir choses Saunier Duval Eau Chaude Chauffage France (« Saunier Duval »).

Le Programmateur d'Ambiance (PA)
que vous avez besoin a fait l'objet
de nombreux contrôleles qualitatifs.
Cet apparéil doit être installé par un
professionnel qualifié à même de vérifier

que toutes les contraintes techniques liées au raccordement de l'appareil ainsi qu'aux caractéristiques du local où il est monté sont respectées. Toutefois, afin que vous puissiez bénéficier au mieux de ses performances, votre PA, dés son installation, devra impérativement faire l'objet de contrôle des fonctionsnement et de réglages spécifique à l'installation sur laquelle il est raccordé.

Saunier Duval yous offre une garantie pieces de deux années qui couvre tout remplacement de piece reconnue defectueuse, à l'exclusion des frais de main-d'oeuvre et de déplacement.

Cette garantie pièces constructeur est subordonnée à un entretien annuel réalisé

par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins 1 fois par an, voire plus si nécessaire.

Nous nous engageons, en conséquence, à réparer ou à remplacer purement et simplement les pieces reconnues défectueuses à l'origine, après retour en nos usines pour examen.

La réparation des pieces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de cette-ci.

La garantie pieces constructeur ne saurait etre retenue en raison d'une mauvaise installation de l'ensemble, de conditions

de stockage inappropriées ainsi qu'en cas de fonctionnement défectueux ou de détérioration du PA résultat d'un usage anormal ou abusif, d'une insuffisance d'entretien.

Elle est conditionnée à la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions particulières figurant sur les notices d'installation ainsi qu'à la qualification technique et professionnelle des entreprises responsables des réparations ou de la maintenance ultérieures.

La garantie pieces constructeur ne couvre pas :

• les déteriorations consécutives à un

changement de caractéristiques de la tension électrique d'alimentation.

• les interventions effectuees par d'autres entreprises que celles spécialement qualifiées.

L'endetue territoriale de notre garantie est expressement limitée au territoire de la France métropolitaire pour des produits commercialisés et installés en France. Cette garantie est consentie sans préjudice de la garantie légale de conformité du bien au contrat prévue aux articles L 211-1 et suivants du Code de la Consommation et de la garantie des vices rédhibitoires prévues aux articles 1641 à 1649 du code civil.

Le vendeur est tenu de livrer un bien conforme au contrat et répond des

défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultat de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité (L 211-4 du code de la consommation).

Pour être conforme au contrat, le bien doit : 1 - Etre propre à l'usage habituèlement attendu d'un biensemblable et, le cas échéant :

• correspondre à la description donnée par le vendeur et posseder les qualités que celui-ci aprésentées à l'acheteur sous forme d'échantillon ou de modèle ;
• présenter les qualités qu'un acheteur

peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2 - Ouprésent les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherche par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté (L 211-5 du code de la consommation).

L'action résultat du début de conformité se prescrit par deux ans à compter de la délivrance du bien (L 211-12 du code de la consommation).

Le vendeur est tenu de la garantie à raison des defaults cachés de la chose vendue qui la rendent impropre à l'usage

auquel on la destiné, ou qui diminuents tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus (Article 1641 du code civil).

L'action résultat des vices rédhibitoires doit être intentée par l'acquéréur dans un délais de deux ans à compter de la découverte du vice (Article 1648 du code civil, alinéa 1er).

5 Utilisation prévue de l'appareil

L'appareil est fabriqué conformément aux dernières évolutions techniques et aux règles de sécurité en vigueur.

Cet apparéil est un thermostat d'ambianceprogrammable servant à commander une

installation de chauffage en fonction de la température ambiente de la pierce où il se situe et également en fonction du programme chauffage enregistré.

Toute autre utilisation est considérée comme inadéquate et interdite.

Le fabricant ne sera enaucun cas tenu responsable des dommages ou dégats résultat d'uneutilisation étrangère à l'objet auquel est destiné l'appareil.

Tout risque est supporté intégralement par l'utilisateur.

La notion d'utilisation prévue englobe également le respect des instructions de la notice d'emploi, du manuel d'installation et de tous les documents d'accompagnement ainsi que le respect des conditions d'installation et d'entretien.

6 Entretien courant

• Nettoyez le revêtement de l'appareil à l'aide d'un chiffon sec ou légèrement humide.
  Assurez-vous que l'eau ne penètre pas à l'intérieur de l'appareil.
• N'utilisez pas de produit abrasif ou de nettoyage car ceux-ci pourraient abîmer le revêtement ou les pièces en plastique.

7 Recyclage

L'appareil se compose en grande partie de matériaux recyclables.

L'emballage, l'appareil ainsi que le contenu du colis ne doit pas etre jetés avec les ordures menagères mais etre éliminés conformément à la réglementation en vigueur.

eannnnne

8 Utilisation de l'appareil

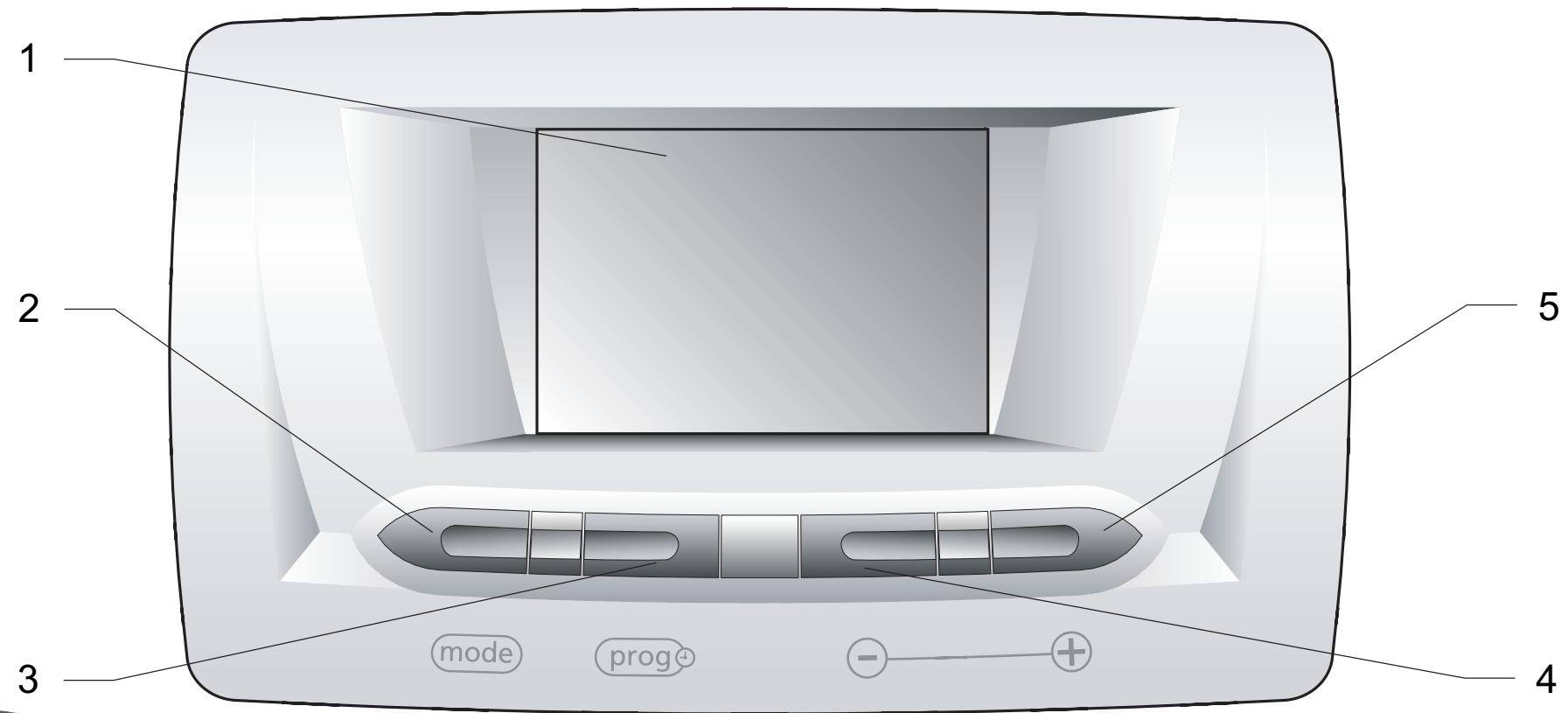

8.1 Tableau de bord

Legende

1 Afficheur
2 Touche (mode)
3 Touche (prog)
4 Touche -
5 Touche

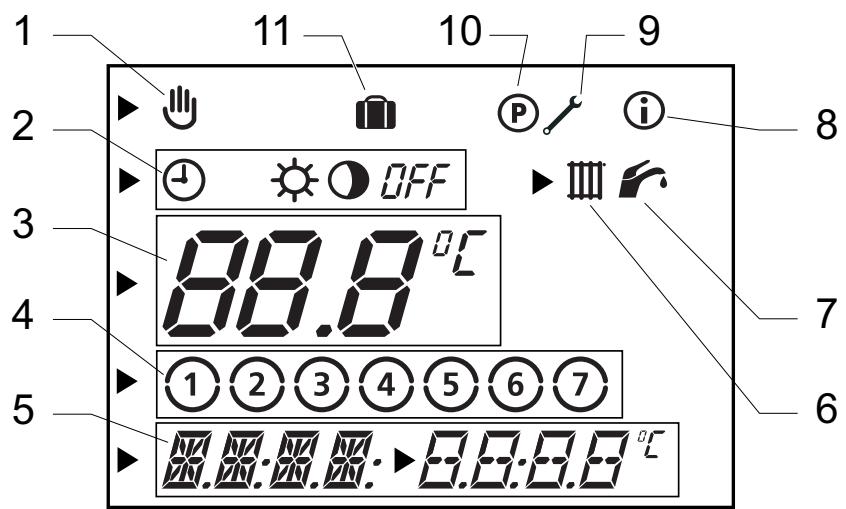

8.2 Description de l'afficheur

Legende

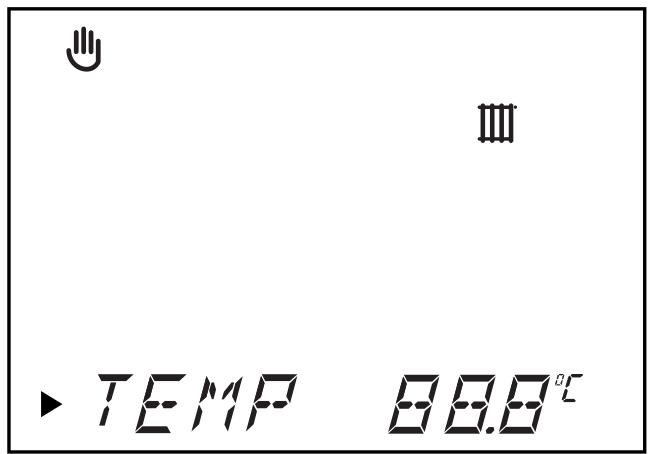

1 Modification temporaire de la température de consigne ambiente
2 Modes de fonctionnement
3 Zone d'affichage multifonctions (1)
4 Jours de la semaine
5 Zone d'affichage multifonctions (2)
6 Circuit chauffage
7 Circuit sanitaire
8 Menu Informations
9 Menu installer
10 Menu programmation
11 Fonction vacancies

8.3 Description des touches

8.3.1 Touche (mode)

En appuyant successivement sur la touche (mode), vous avez accès aux réglages suivants:

Nombre d'appuis	Description
1	Choix du mode de fonctionnement
2	Réglage de la température chauffage "Confort"
3	Réglage de la température chauffage "Eco"
4	Réglage de la température de l'eau chaude sanitaire
5	Fonction "Vacances"
6	Réglage du jour de la这段时间 en cours
7	Réglage de l'heure
8	Réglage de la date

8.3.2 Touche (prog)

En appuyant sur la touche (prog):

• successivement : vous pouvez visualiser les différents réglages de l'ordinateil.
• pendant 5 secondes : vous avez accès au réglage du programme chauffage.

8.3.3 Touche (−)

En appuyant sur la touche () , vous diminuez la valeur à régler.

8.3.4 Touche

En appuyant sur la touche , vous augmentez la valeur à régler.

8.4 Affichage de l'écran principal

A la première mise sous tension, l'écran principal s'affiche.

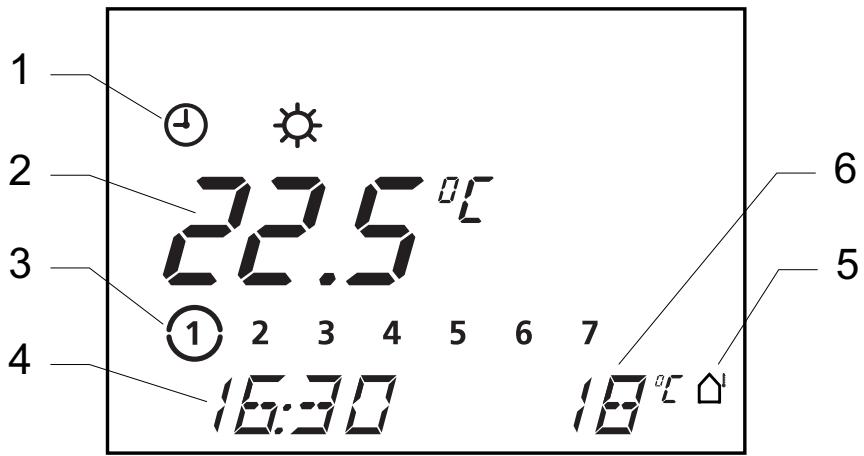

Legende

1 Mode de fonctionnement en cours
2 Température ambiente de la piece
3 Jour de la semaine en cours
4 Heure actuelle
5 Symbole présence sonde extérieure ()
6 Température extérieure ()

(*) Affichage possible uniquement si une sonde extérieure est raccordée sur la chaudière

8.5 Choix du mode de fonctionnement

• A partir de l'écran principal, appuyez sur la touche (mode) pour modifier le mode de fonctionnement de l'appareil. Le symbole (↓) clignote.
  Utilisez les touches et pourCHOISIR le mode de fonctionnement devoiture installation.

Le symbole du mode de fonctionnement doit avoir le clignote.

Symbole	Mode de fonctionnement
↓	Automatique: En fonction des plages horaires du programme chauffage, l'appareil commute entre les modes de fonctionnement Confort ou Eco.
	Confort: Le chauffage fonctionne en fonction de la température Confort régée.
	Eco: Le chauffage fonctionne en fonction de la température Eco régée.
OFF	Arrêt: Le chauffage est arrêté mais l'eau chaude sanitaire est toujours chauffée à la température régée. La fonction de protection contre le gel de l'appareil est activée.

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode) : le réglage suivant s'affiche.

8.6 Réglage de la température

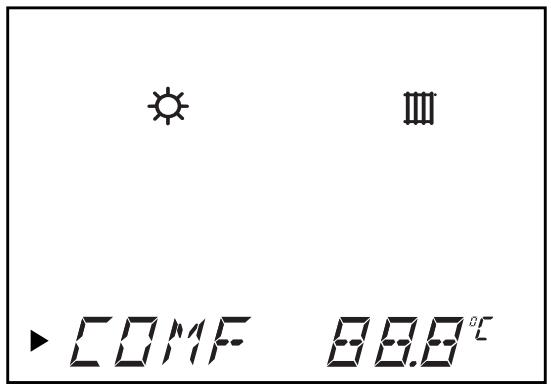

8.6.1 Réglage de la température chauffage "Comfort"

• A partir de l'écran principal, appuyez 2 fois sur la touche (mode).
  Utilisez les touches et pour régler la température "Confort". La température régée clignote.

RÉglage de la température (°C)
min.	5
conseillé	20
max.	30

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode): le réglage suivant s'affiche.

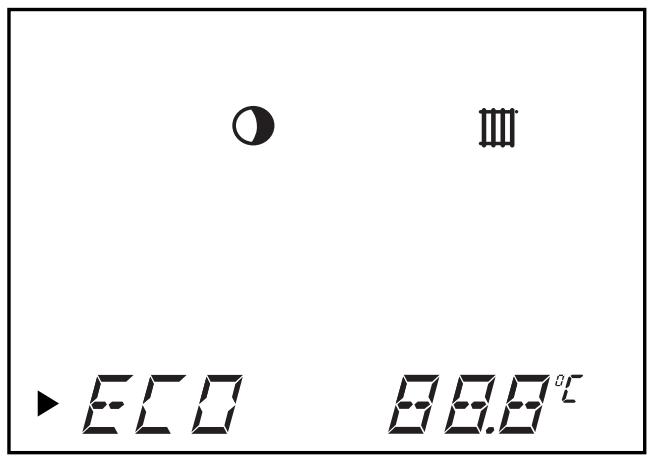

8.6.2 Réglage de la température chauffage "Eco"

O紧紧围绕	Réglage de la température (°C)
min.	5
conseilé	15
max.	30

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.

• ou après un appui sur la touche (mode): le réglage suivant s'affiche.

• A partir de l'écran principal, appuyez 3 fois sur la touche (mode).
  Utilisez les touches et pour régler la température "Eco". La température régée clignote.

Saunier Duval

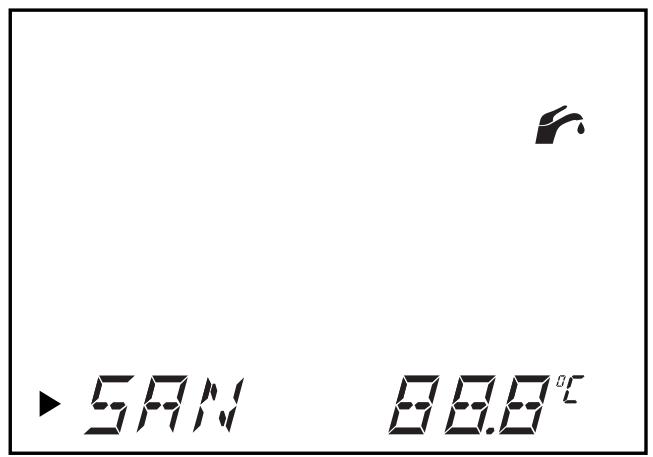

8.6.3 Réglage de la température de l'eau chaude sanitaire

• A partir de l'écran principal, appuyez 4 fois sur la touche (mode).
  Utilisez les touches et pour régler la température de l'eau chaude sanitaire. La température régée clignote.

R	Réglage de la température (°C)
min.	38
conseillé	60
max.	65

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode): le réglage suivant s'affiche.

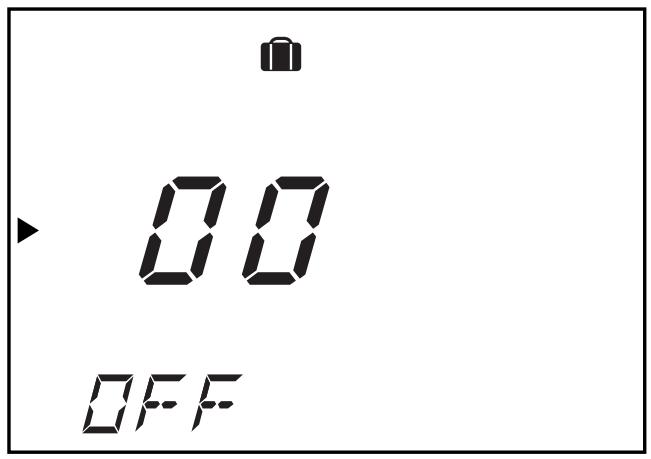

Lorsque cette fonction est activée, le mode de fonctionnement de l'appareil est réglé sur pendant votre absence. La protection contre le gel de l'appareil est activée.

• Appuyez 5 fois sur la touche (prog): le réglage de la durée des vacances (U) clignote pendant environ 10 secondes.

• Appuyez sur la touche ou pour sélectionner le nombre de jours (0 à 99) pendant lequel vous étes absents. Le symbole s'affiche sur l'écran principal.

La fonction est ensuite activée pour le nombre de joursprogrammé. Une fois la durée des vacances programmée atteinte, la fonction "Vacances" est désactivée automatiquement.

• Pour désactiver la fonction manuellement, appuyez une fois sur la touche (mode).

L'écran principal s'affiche de nouveau et le symbole n'est plus affché.

8.8 Réglage de l'heure et de la date

8.8.1 Réglage du jour de la semaine en cours

• A partir de l'écran principal, appuyez 6 fois sur la touche (mode).
  Utilisez les touches et pour régler le jour de la semaine en cours. Le jour sélectionné clignote.

① = Lundi	⑤ = Vendredi
② = Mardi	⑥ = Samedi
③ = Mercredi	⑦ = Dimanche
④ = Jeudi

Le réglage est validé :

• automatique au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode): le réglage suivant s'affiche.

8.8.2 Réglage de l'heure

• A partir de l'écran principal, appuyez 7 fois sur la touche (mode).
  Utilisez les touches et pour régler l'heure actuelle.
• Appuyez sur la touche (mode).
  Utilisez les touches et pour régler les minutes.

Le réglage est validé :

• automatiquement au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode): le réglage suivant s'affiche.

Remarque : si la fonction "Calendrier annuel" a eté activée par votre installateur, l'horloge se réglera automatiquement sur les heures d'été et d'hiver.

8.8.3 Réglage de la date (*)

(*) Réglage possible uniquement si la fonction "Calendrier annuel" a été activée par votre installerateur.

• A partir de l'écran principal, appuyez 8 fois sur la touche (mode).

Utilisez les touches et pour régler la date actuelle: Jour/Mois/Année.

Le réglage est validé :

• automatique au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode): le réglage suivant s'affiche.

8.9 Programme chauffage hebdomadaire

Le programme chauffage hebdomadaire est actif uniquement en mode de fonctionnement automatique.

Remarque : si vous souhaitez passer en programmation journalière, contactez un professionnel qualifié.

Saunier Duval

8.9.1 Présentation du programmechauffage hebdomadaire

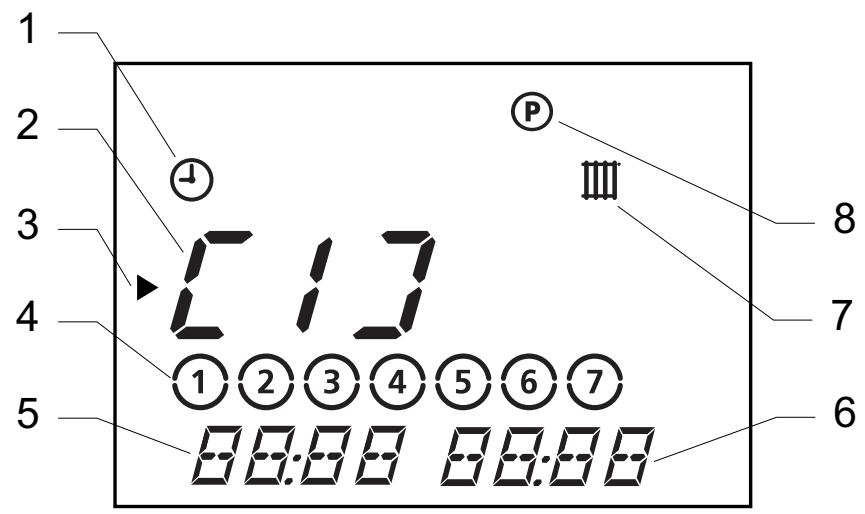

Légende

1 Mode de fonctionnement choisi
2 Plage hora "Comfort"
3 Cursor (indique la valeur à modifier)
4 Jour ou groupe de jours
5 Heure de départ du programmechauffage

6 Heure d'arrêt du programme chauffage
7 Programmation plage horaire chauffage
8 Menu Programming

Vous pouvez déterminer jusqu'à 3 plages horaires de chauffage "Confort".

Exemples de combinaisons :

• [1] : toute la journée
• [1] : le matin et [2] : le soit
• [1] : le matin, [2] : le midi et [3] : le soit

Attention! Les heures des 3 plages ne doivent pas se croiser.

Exemple de programme chauffage hebdomadaire :

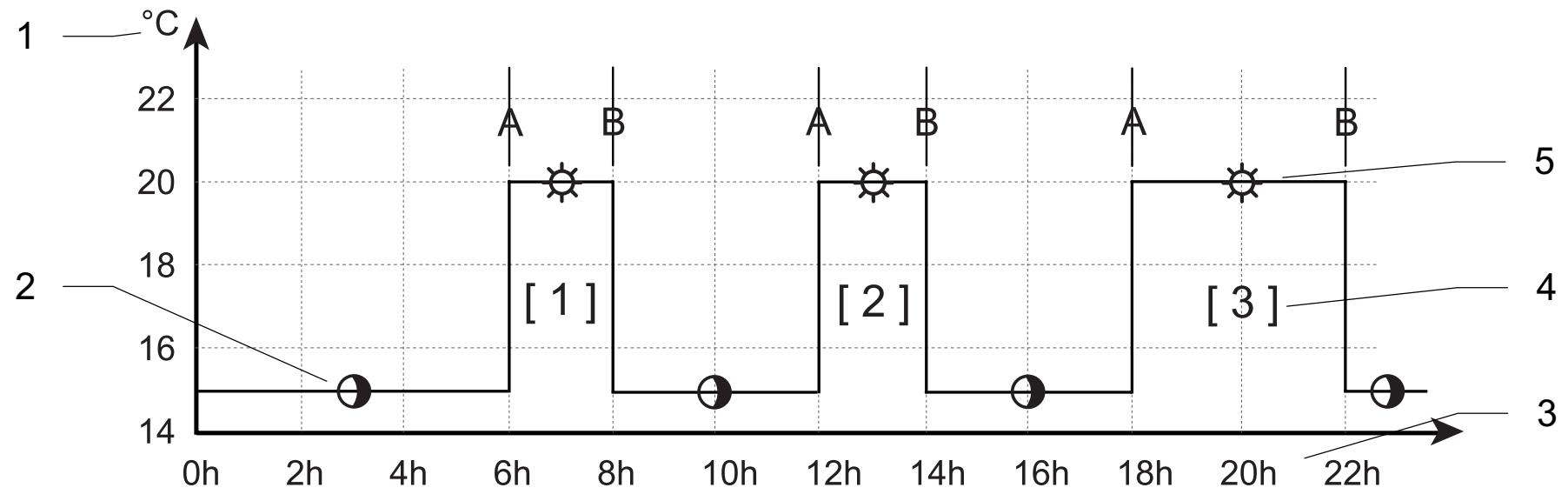

Legende

A Heure de départ du programmechauffage
B Heure d'arrêt du programme chauffage
1 Température régée en mode Eco et Confort

2 Fonctionnement en mode Eco
3 Heures de la journée
4 Plage hora "Comfort"
5 Fonctionnement en mode Confort

Réglages usine des plagesHoraires :

Plage horsaire	Jour des années / Groupe de jours							Heure de départ	Heure d'arrêt
[1]	1	2	3	4	5	6	7	06:00	22:00
	1	2	3	4	5	6	7	07:30	23:30
	1	2	3	4	5	6	7	07:30	22:00
[2]	-							-	-
[3]	-							-	-

8.9.2 Réglage du programmechauffage hebdomadaire

• Appuyez environ 5 secondes sur la touche (prog).

La plage hora [" 1"] clignote.

• Choisissez la plage hora que vous souhaitez programmermer à l'aide des touches et .
• Appuyez sur la touche (prog) et à l'aide des touches (+ et -, désisissez le jour deILAmeine ou le groupe de jours souhaités pour la plage hora可以选择 selon le tableau ci-après.

Semaine complète	1 2 3 4 5 6 7
Du lundi au vendredi	1 2 3 4 5 6 7
Week-end	1 2 3 4 5 6 7
Pour chaque jour de laSEMaine	1, 2, 3, etc...

• Appuyez sur la touche (prog) et à l'aide des touches (+ et -), désisissez l'heure de départ puis l'heure d'arrêt de la plage horaire.
• Appuyez encore une fois sur la touche (prog) pour programmer la ou les plage(s) horsaire(s) suivante(s).
• Recommencez les opérations derogrammation précédentes.
• Appuyez environ 10 secondes sur la touche (prog) pour quitter le menu programmation.

L'écran principal s'affiche.

8.10 Modification temporaire de la température de consigne ambiente

Remarques :

• Ce réglage n'est possible qu'en mode de fonctionnement (1) automatique.
• Ce réglage permet de modifier la température de consigne ambiente jusqu'au prochain changement de température du programme chauffage (voir exemple ci-après).

Saunier Duval

Exemple de modification-temporaire de la température de consigne ambiente :

10dwe,p 10N

Légende

A Heure de départ de la modification de température
B Heure d'arrêt de la modification de température
1 Température régée en mode Eco et Confort

2 Fonctionnement en mode Eco
3 Heures de la journée
4 Programme chauffage initial
5 Modification temporaire de la température de consigne ambiente
6 Fonctionnement en mode Confort

Saunier Duval

• A partir de l'écran principal, appuyez sur la touche ou pour afficher la température de consigne ambiente. Le symbole s'affiche et la température régée précédemment clignote.

• Appuyez sur la touche ou pour régler la température ambiente souhaïée dans la pierce.

La température régée clignote.

Réglage de la température de consigne ambiente (°C)
min.	8
max.	30

Le réglage est validé :

• automatique au bout de 10 secondes : l'écran principal s'affiche.
• ou après un appui sur la touche (mode): le réglage suivant s'affiche.

Au prochain changement de température du programme chauffage, le symbole ne sera plus affché.

• Pour annuler ce réglage, appuyez sur la touche (mode).

Saunier Duval

Le message dFF s'affiche.

Le menu principal s'affiche de nouveau au bout de 3 secondes et le symbole n'est plus affché.

8.11 Menu informations

Ce menu permet de visualiser les différents réglages de l'appareil.

• A partir de l'écran principal, appuyez sur la touche (prog) autant de fois qu'il est nécessaire pour afficher les informations suivantes : Le symbole (i) s'affiche.
• Affichage de la valeur de la température "Confort" régée

• Affichage de la valeur de la température "Eco" régée

• Affichage de la valeur de la température sanitaire régée

• Affichage des plages horaires régées du programme chauffage
• Affichage de la date (si la fonction "Calendrier annuel" a ete activee par votre installer)
• Affichage du nom commercial de l'appareil

9 Diagnostic de pannes

Attention!

N'essayez jamais de procéder vous-même à l'entretien ou aux réparations de votre apparéil et ne remettez l' apparéil en fonctionnement que lorsque la panne a été résolue par un professionnel qualifié.

Legende

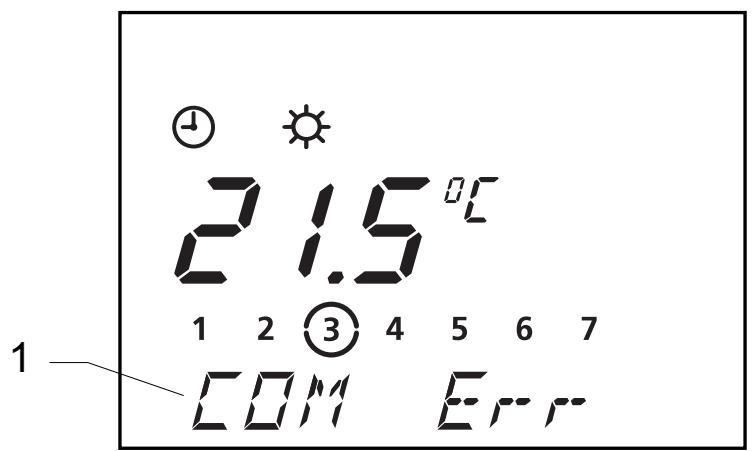

1 Zone d'affichage multifonctions

En cas d'anomalie, l'appareil affiche des messages d'erreur dans la zone d'affichage multifonctions (1) de l'afficheur.

Saunier Duval

Défaut	Cause	Solution
L'afficheur est étéint	Coupure de courant électrique	Vérifiez qu'il n'y a pas de coupure du réseau électrique, que la chaudière est correctement branchée et sous tension.Dès que l'alimentation est rétablie, l'appareil se remet automatiquement en service. Si le défaut persististe, contactez un professionnel qualifié.
La température ambiente n'atteint pas la température programmée.	Mauvais réglage des vannes thermostatiques des radiateurs	Vérifiez que les vannes thermostatiques des radiateurs de la piece où est installé l'apparil sont réglées au maximum. Si c'est le cas, contactez un professionnel qualifié.
COM Err	Erreur de communication entre la chaudière et l'appareil	Contactez un professionnel qualifié.
BMU Err	Défaut chaudière	Contactez un professionnel qualifié.
Autres défauts	-	Contactez un professionnel qualifié.

10 Protection contre le gel

Le système de protection contre le gel de l'appareil commande la mise en fonctionnement de la chaudière lors que:

• La température ambiente dans la piece où est installé l'appareil descend en dessous de 3^ C .

• La température extérieure descend en dessous de 5^ C (protection possible uniquely si une sonde extérieure est raccordée sur la chaudière).
  Utilisez la fonction "Vacances" de l'appareil en lui indiquant la durée de votre absence (voir chapitre "Fonction vacances") pour une absence à durée déterminée.

• Mettez le mode de fonctionnement de l'appareil sur pour une absence à durée indéterminée.

• En cas d'absence prolongée, reportez-vous à la notice de la chaudière.
