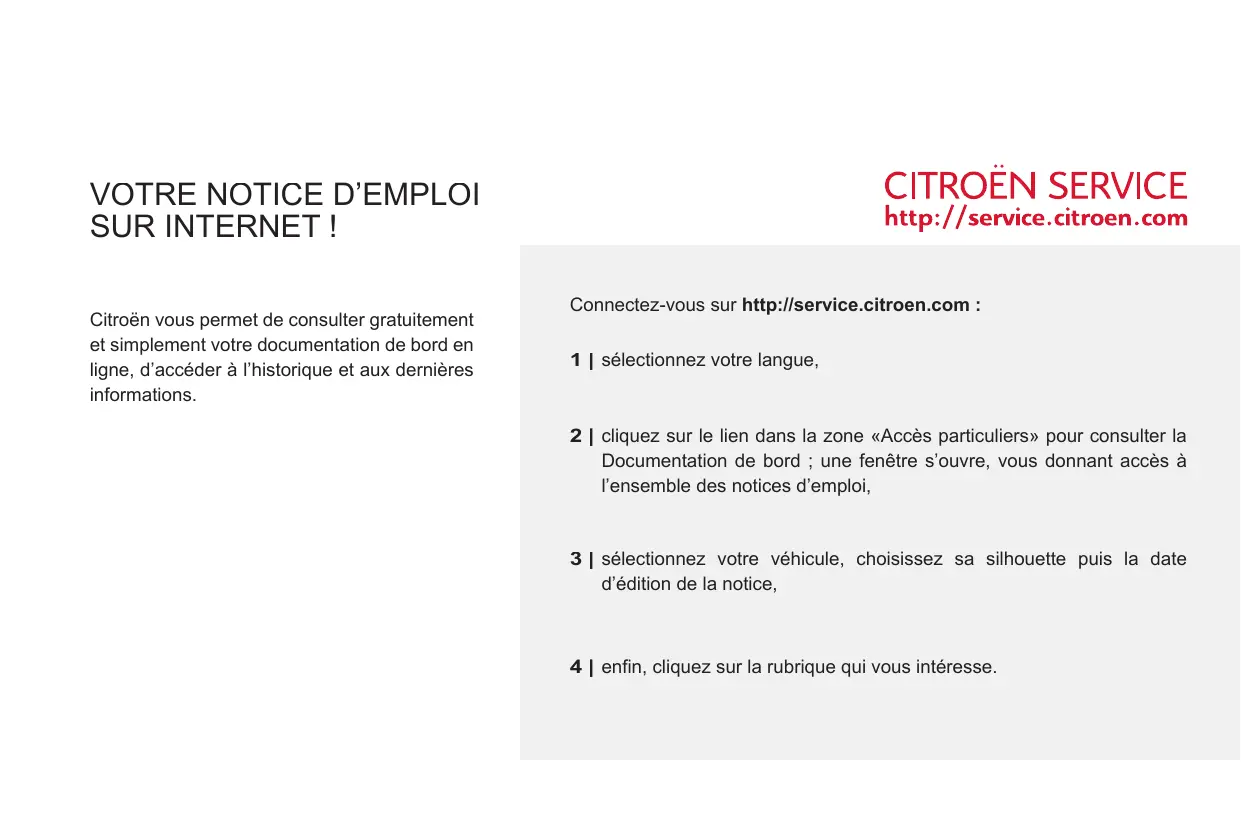

Citroën vous permet de consulter gratuitement et simplement votre documentation de bord en ligne, d’accéder à l’historique et aux dernières informations.
1 | sélectionnez votre langue,
Documentation de bord ; une fenêtre s’ouvre, vous donnant accès à l’ensemble des notices d’emploi,
Votre véhicule reprend une partie des équipements décrits dans ce document, en fonction du niveau de finition, de la version et des caractéristiques propres au pays de commercialisation.
électrique non référencé par Citroën, peut entraîner une panne du système électronique de votre véhicule. Veuillez noter cette particularité et prendre contact avec un représentant de la marque Citroën pour vous faire présenter les équipements et accessoires référencés.
Nous vous remercions et vous félicitons de votre choix.
rend plus confortable et plus agréable
Systèmes de contrôle de la trajectoire Ceintures de sécurité Airbags
Aide au démarrage en pente Limiteur de vitesse Régulateur de vitesse Aide au stationnement arrière

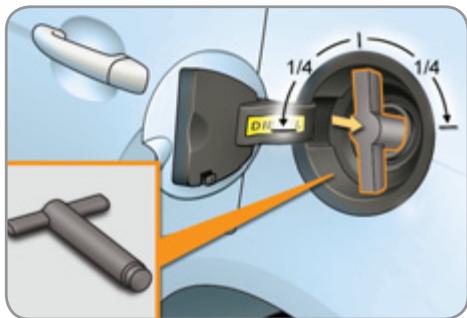

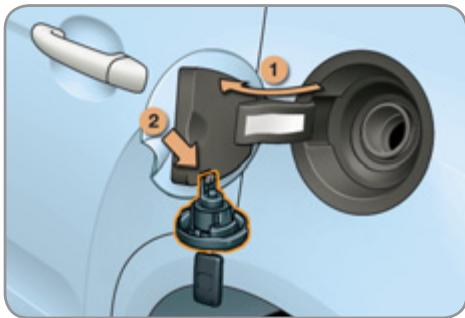

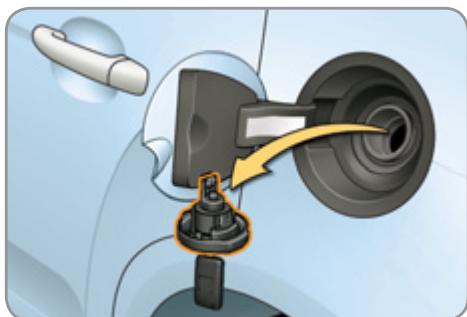

110 2. Ouverture et accrochage du bouchon de réservoir.
Autres fonctions disponibles... C. Verrouillage du véhicule. Localisation du véhicule.
Ces équipements bénéficient des dernières technologies : Autoradio compatible MP3, lecteur USB, kit mains-libres Bluetooth, MyWay avec écran couleur 16/9, prises auxiliaires, système audio Hi-Fi. 2. Réglage en hauteur des projecteurs. 3. Commande de réglages du volant. 4. Commandes d’éclairage et d’indicateurs de direction. 5. Combiné. 6. Airbag conducteur. Avertisseur sonore. 7. Levier de vitesses. Commande de neutralisation des portes et des lève-vitres arrière. 12. Boîte à fusibles. 13. Bouton du Stop & Start. Bouton du contrôle dynamique de stabilité (ESP/ASR). 14. Buse de dégivrage de vitre de porte avant. 15. Haut-parleur (tweeter). 16. Buse de dégivrage du pare-brise.

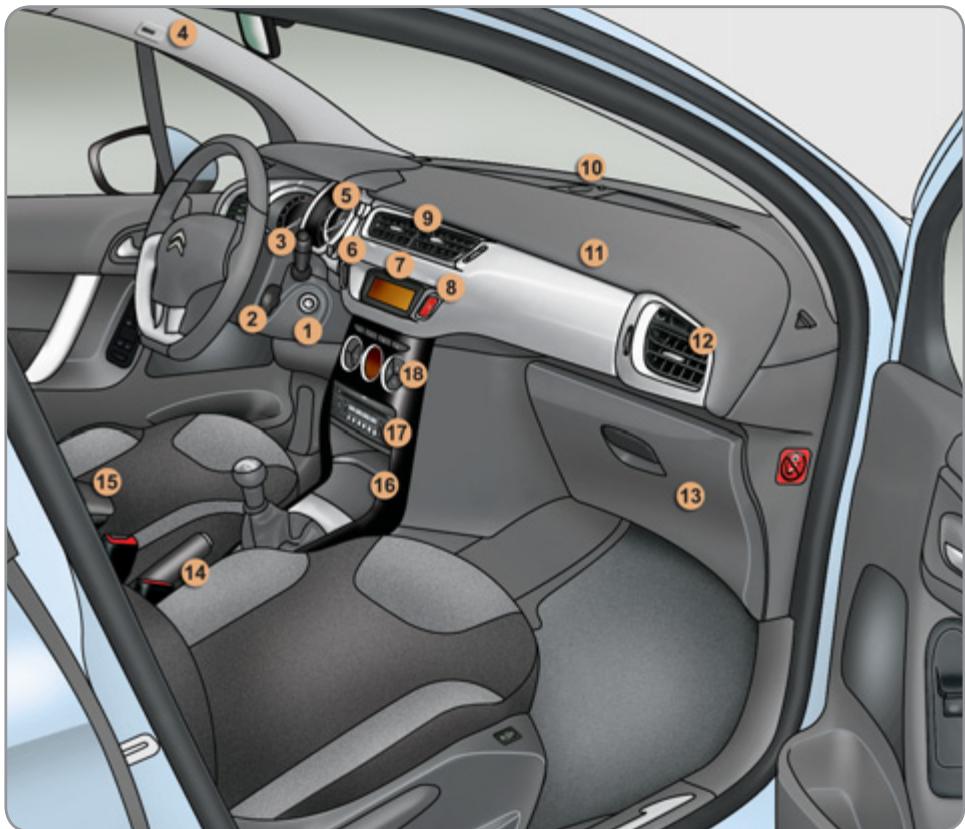

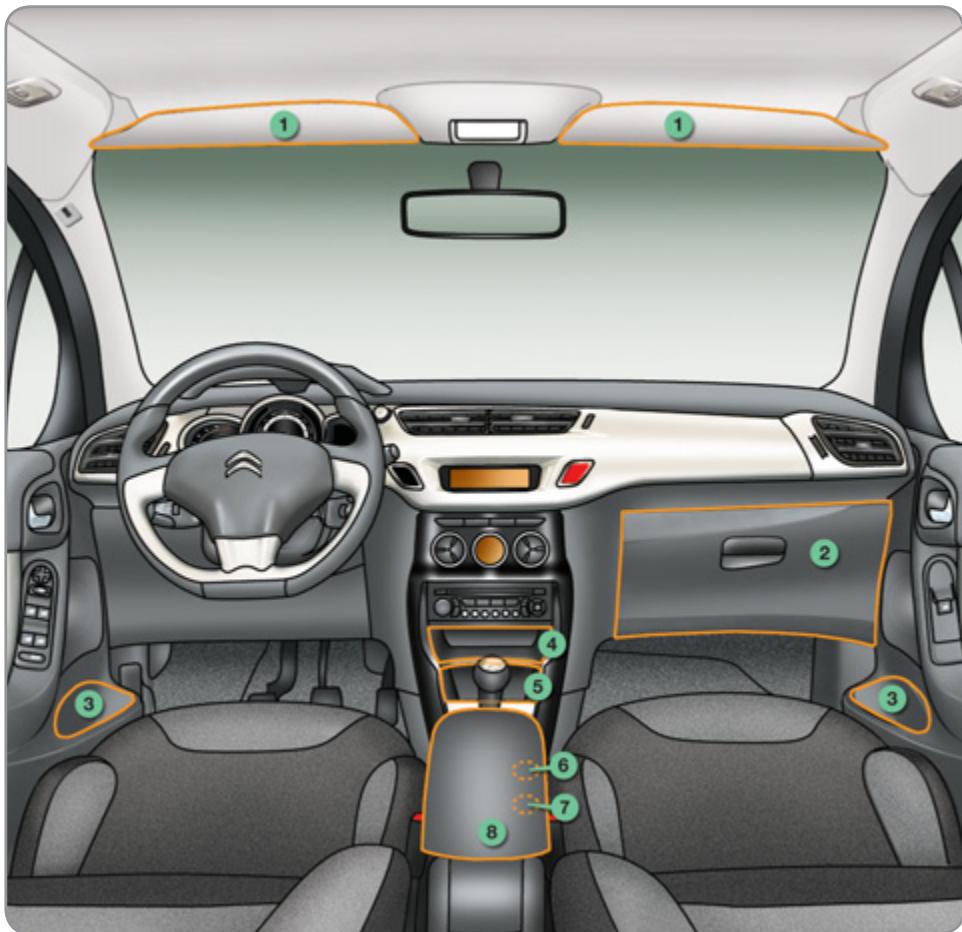

16. Rangements supérieur et inférieur. 17. Autoradio ou MyWay. 18. Commandes de chauffage / air conditionné.

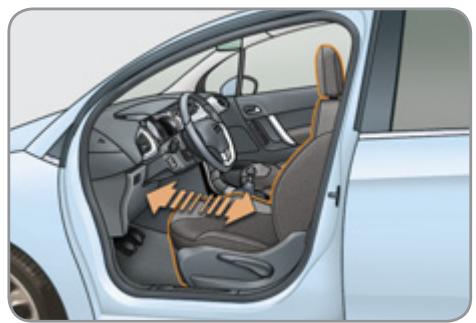

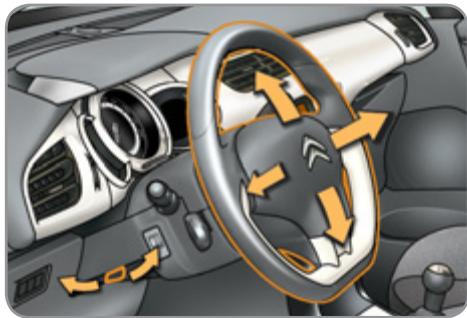

2. Réglage de la hauteur et de la profondeur. 3. Verrouillage de la commande.
2. Orientation du rétroviseur. 63 Modèle jour/nuit automatique

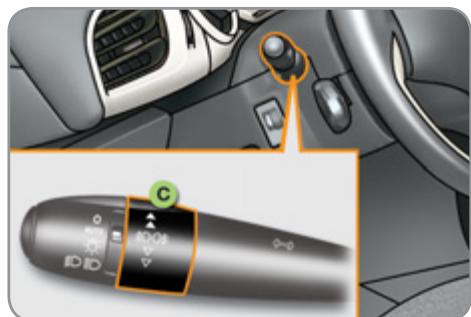

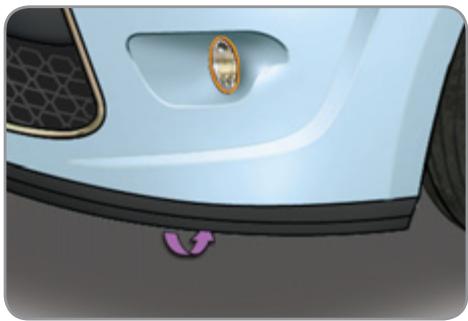

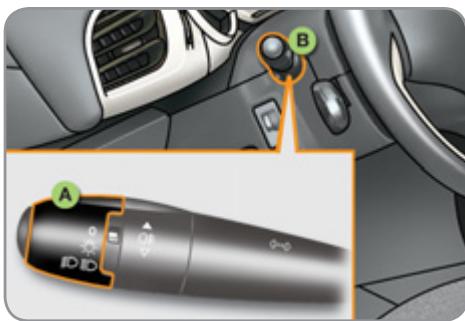

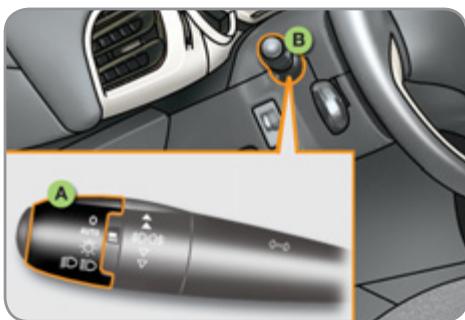

Bague B Feux antibrouillard arrière.

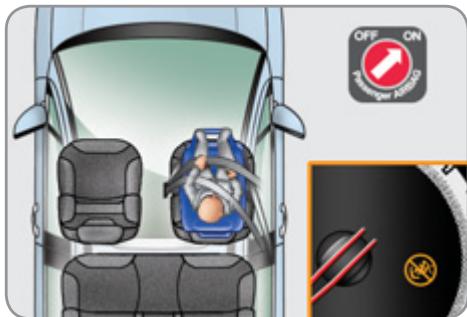

«ON» (activation), avec passager avant ou siège enfant «face à la route», «OFF» (neutralisation), avec siège enfant «dos à la route». 4. Retrait de la clé en maintenant la position.

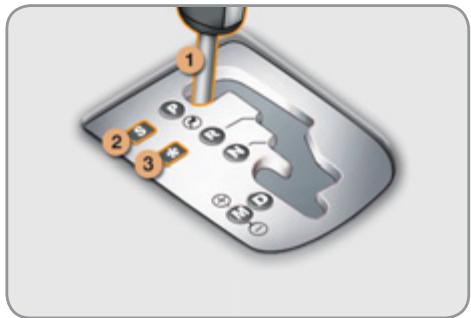

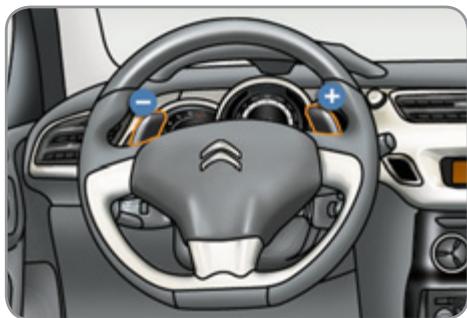

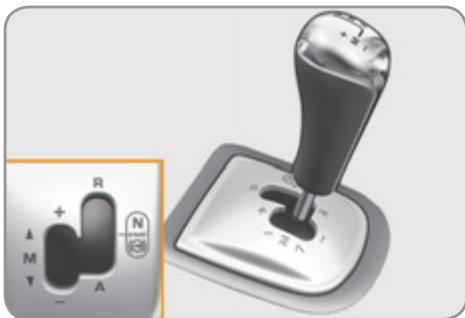

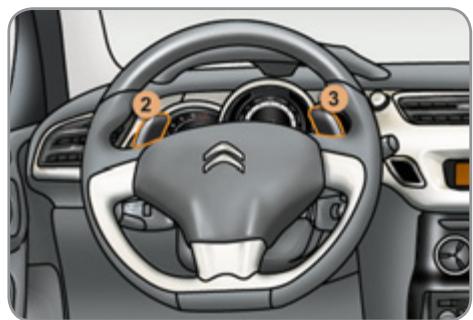

) Sélectionnez le mode automatisé (position A) ou le mode manuel (position M) en déplaçant le levier de vitesses 1, ou engagez la marche arrière en poussant le levier de vitesses 1 vers la position R. ) Desserrez le frein de stationnement. ) Retirez progressivement le pied de la pédale de frein, puis accélérez.
Démarrez le moteur. Appuyez sur la pédale de frein. Desserrez le frein de stationnement. ) Sélectionnez ensuite la position R, D ou M. ) Retirez progressivement le pied de la pédale de frein : le véhicule se déplace aussitôt.
Le témoin «ECO» s’éteint et le moteur redémarre :
● ou lorsque vous engagez la marche arrière.
STOP peut être indisponible ; le témoin «ECO» clignote quelques secondes, puis s’éteint. Avant le remplissage en carburant ou avant toute intervention sous le capot, coupez impérativement le contact avec la clé.

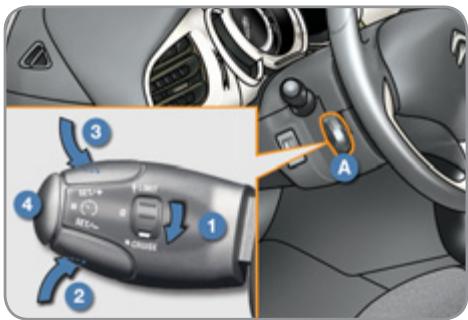

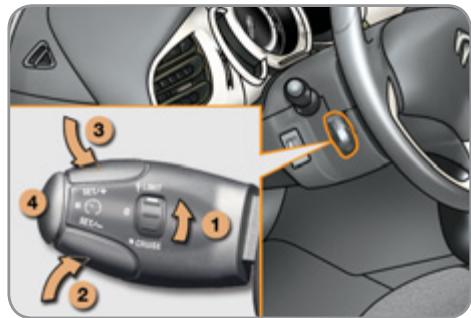

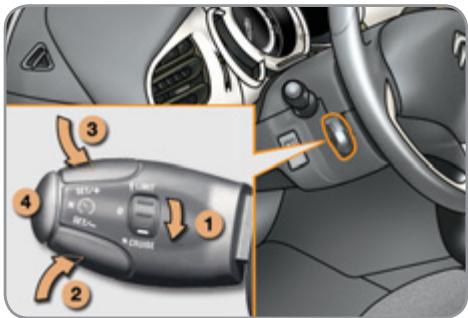

2. Diminution de la valeur programmée. 3. Augmentation de la valeur programmée. 4. Arrêt / Reprise de la régulation.
à 40 km/h, avec au moins le quatrième rapport engagé sur la boîte de vitesses manuelle (deuxième pour la boîte manuelle pilotée ou automatique).
équipements électriques
Au-delà de 50 km/h, remontez les vitres et laissez les aérateurs ouverts. Pensez à utiliser les équipements permettant de limiter la température dans l’habitacle (occulteur de toit ouvrant, stores...). Coupez l’air conditionné, sauf si la régulation est automatique, dès que vous avez atteint la température de confort désirée. Éteignez les commandes de dégivrage et de désembuage, si celles-ci ne sont pas gérées automatiquement. Arrêtez au plus tôt la commande de siège chauffant.

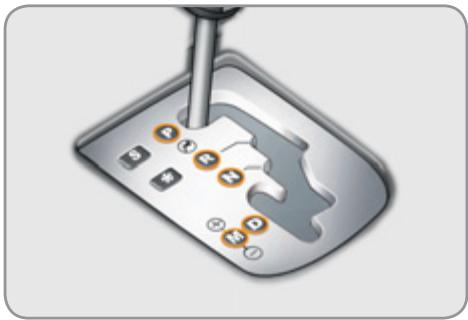

Drive «D» ou Auto «A», selon le type de sélecteur, sans appuyer fortement ni brusquement sur la pédale d’accélérateur.
Respectez les distances de sécurité entre les véhicules, utilisez le frein moteur plutôt que la pédale de frein, appuyez progressivement sur la pédale d’accélérateur. Ces attitudes contribuent à économiser la consommation de carburant, à réduire le rejet de CO2 et à atténuer le fond sonore de la circulation.
Évitez de faire tourner le moteur, surtout en hiver, avant d’engager la première vitesse ; votre véhicule chauffe plus vite pendant que vous roulez. En tant que passager, si vous évitez d’enchaîner vos supports multimédia (film, musique, jeu vidéo...), vous participerez à limiter la consommation d’énergie électrique, donc de carburant. Débranchez vos appareils nomades avant de quitter le véhicule.
«Cruise» au volant, sélectionnez le régulateur de vitesse à partir de 40 km/h.
Préférez l’utilisation d’un coffre de toit. Retirez les barres de toit, la galerie porte-bagages, après utilisation.
Effectuez cette vérification plus particulièrement : - avant un long déplacement, - à chaque changement de saison, - après un stationnement prolongé. N’oubliez pas également la roue de secours et les pneumatiques de la remorque ou de la caravane.
3ème coupure du pistolet, vous éviterez le débordement. Au volant de votre véhicule neuf, ce n’est qu’après les 3 000 premiers kilomètres que vous constaterez une meilleure régularité de votre consommation moyenne de carburant.

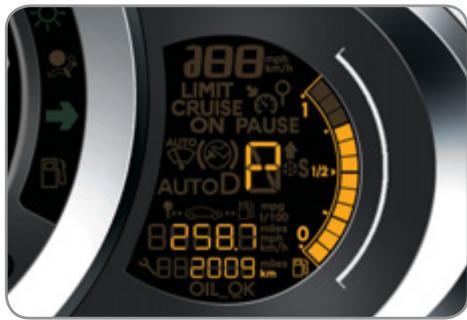

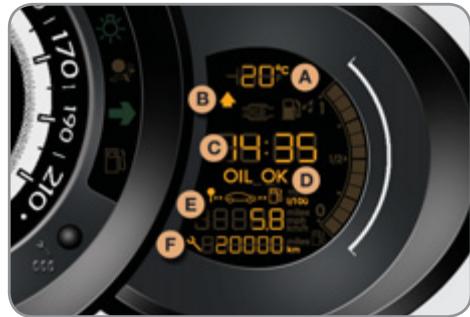

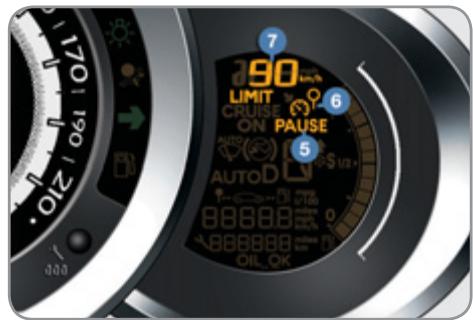

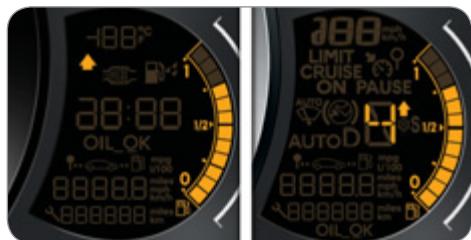

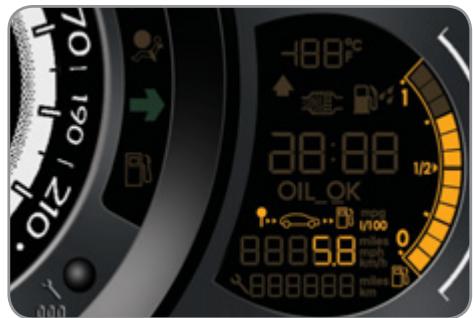

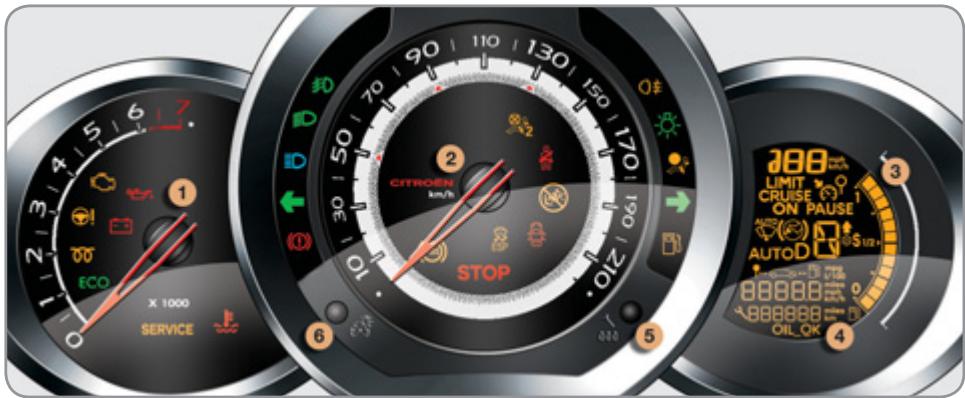

Indique la quantité de carburant restant dans le réservoir. 4. Afficheur.
Rappelle l’information d’entretien. Règle la montre et choisit les unités. Remet à zéro l’indicateur d’entretien. 6. Bouton d’éclairage du combiné. Agit sur l’intensité de l’éclairage du poste de conduite. Pour plus d’informations, reportez-vous au paragraphe correspondant au bouton ou à la fonction et à son affichage associé.
(°Celsius ou °Fahrenheit) B. Indicateur de changement de rapport. E. Ordinateur de bord. F. Indicateur d’entretien (km ou miles) puis, totalisateur kilométrique. Ces deux fonctions s’affichent successivement à la mise du contact.
Indique la quantité de carburant restant dans le réservoir. 4. Afficheur.
6. Bouton d’éclairage du combiné. Agit sur l’intensité de l’éclairage du poste de conduite. Pour plus d’informations, reportez-vous au paragraphe correspondant au bouton ou à la fonction et à son affichage associé.

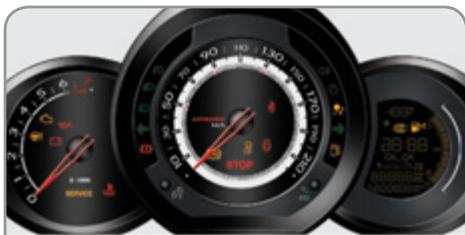

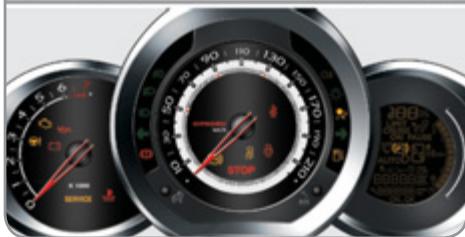

CONTRÔLE de MARCHE Témoins Repères visuels informant le conducteur de la mise en marche d’un système (témoins de marche ou de neutralisation) ou de l’apparition d’une anomalie (témoin d’alerte). A la mise du contact Certains témoins d’alerte s’allument pendant quelques secondes lors de la mise du contact du véhicule. Dès le démarrage du moteur, ces mêmes témoins doivent s’éteindre. En cas de persistance, avant de rouler, consultez le témoin d’alerte concerné.
Certains témoins peuvent présenter les deux types d’allumage. Seule la mise en relation du type d’allumage avec l’état de fonctionnement du véhicule permet de savoir, si la situation est normale ou si une anomalie apparaît.

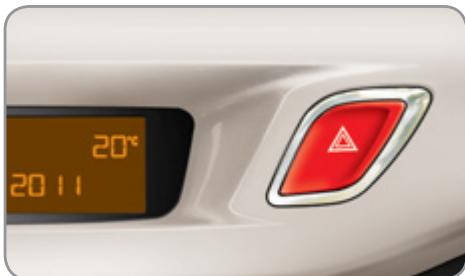

Feux de détresse Feux de position
Le contacteur est sur la 2ème position (Contact).
La durée d’allumage est déterminée par les conditions climatiques (jusqu’à environ trente secondes en conditions climatiques extrêmes). Si le moteur ne démarre pas, remettez le contact et attendez de nouveau l’extinction du témoin, puis démarrer le moteur.
éteindre le témoin ; pied sur la pédale de frein. Respectez les consignes de sécurité. Pour plus d’informations sur le frein de stationnement, reportez-vous au chapitre «Conduite».
Après quelques minutes de conduite, son extinction indique que la température du moteur est normale. Afin de préserver votre moteur, évitez de le solliciter trop fortement tant que le témoin n’est pas éteint.

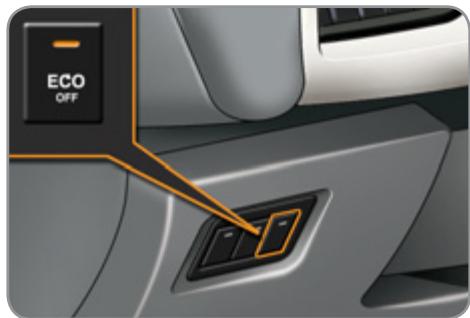

Dès que vous souhaitez repartir, le témoin s’éteint et le moteur redémarre automatiquement en mode START.
Le mode START s’est automatiquement déclenché.
Start» pour les cas particuliers du mode STOP et du mode START.

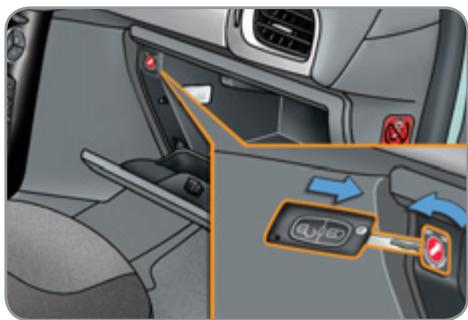

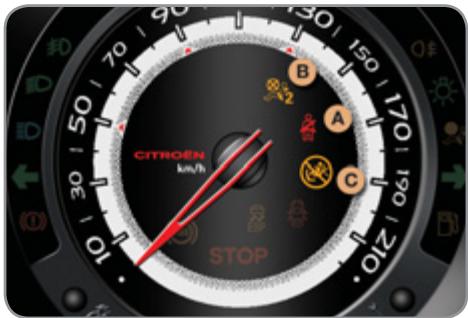

«ON». L’airbag frontal passager est activé. Dans ce cas, n’installez pas de siège enfant «dos à la route».
Dans ce cas, vous pouvez installer un siège enfant «dos à la route».
Si vous souhaitez desserrer le frein de stationnement sans appuyer sur la pédale de frein, ce témoin restera allumé.

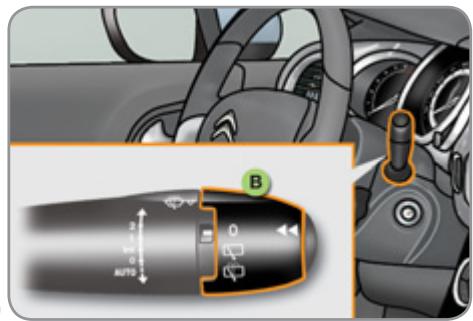

La commande d’essuievitre est actionnée vers le bas.
Dans ce cas, vous pouvez installer un siège enfant «dos à la route».
Dans ce cas, n’installez pas de siège enfant «dos à la route».

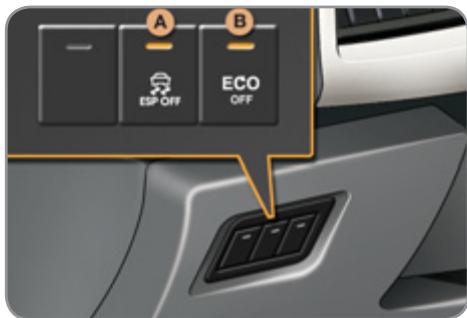

L’ESP/ASR est désactivé. ESP : contrôle dynamique de stabilité. ASR : antipatinage de roues.
Son voyant s’éteint. Le système ESP/ASR est automatiquement mis en oeuvre au démarrage du véhicule. En cas de désactivation, le système se réactive automatiquement à partir d’environ 50 km/h.
Des anomalies mineures temporairement. n’ayant pas de témoin spécifique apparaissent.
- le niveau d’huile moteur, - le niveau du liquide lave-vitre, - la pile de la télécommande, - la saturation du filtre à particules sur les véhicules Diesel (voir chapitre «Vérifications § Filtre à particules»). Pour les autres anomalies, consultez le réseau CITROËN ou un atelier qualifié.
Le niveau de liquide de frein dans le circuit de freinage est insuffisant.
Faites l’appoint avec un liquide de frein référencé par CITROËN. Si le problème persiste, faites vérifier le circuit par le réseau CITROËN ou par un atelier qualifié.
Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Roulez prudemment à une allure modérée, et consultez rapidement le réseau CITROËN ou un atelier qualifié.
Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
S’il ne s’éteint pas, consultez rapidement le réseau CITROËN ou un atelier qualifié.
STOP. Ce témoin se rallume à chaque mise du contact, tant qu’un complément de carburant suffisant n’est pas effectué. Capacité du réservoir : environ 50 litres (Essence) ou 46 litres (Diesel) ; (Selon version : environ 30 litres (Essence ou Diesel)). Ne roulez jamais jusqu’à la panne sèche, ceci pourrait endommager les systèmes d’antipollution et d’injection.
Attendez le refroidissement du moteur pour compléter le niveau, si nécessaire. Si le problème persiste, consultez le réseau CITROËN ou un atelier qualifié.

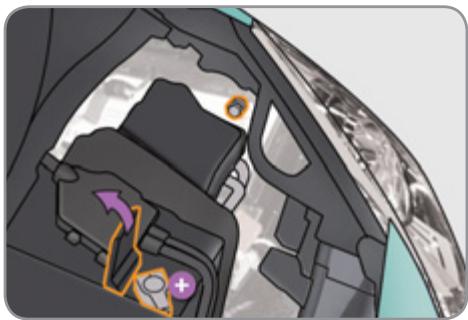

(cosses sales ou desserrées, courroie d’alternateur détendue ou sectionnée...).
S’il ne s’éteint pas, consultez le réseau CITROËN ou un atelier qualifié.

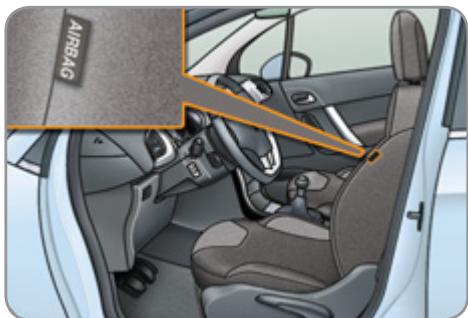

L’un des systèmes airbags ou des prétensionneurs pyrotechniques des ceintures de sécurité est défaillant.
Consultez rapidement le réseau CITROËN ou un atelier qualifié.

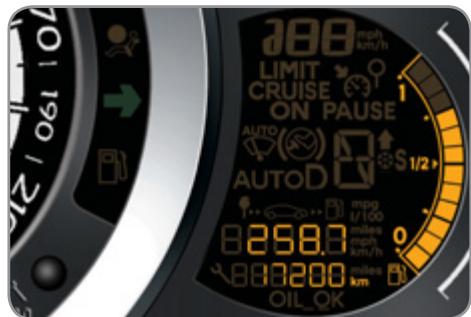

Système informant le conducteur de l’échéance de la prochaine révision à faire effectuer, conformément au plan d’entretien du constructeur. Cette échéance est calculée à partir de la dernière remise à zéro de l’indicateur. Elle est déterminée par deux paramètres : - le kilométrage parcouru, - le temps écoulé depuis la dernière révision.
A la mise du contact et pendant quelques secondes, la clé symbolisant les opérations d’entretien s’allume. La ligne d’affichage du totalisateur kilométrique vous indique le nombre de kilomètres restant avant la prochaine révision. Exemple : il vous reste 2 800 km à parcourir avant la prochaine révision. A la mise du contact et pendant quelques secondes, l’afficheur indique :
1 000 km Exemple : il vous reste 900 km à parcourir avant la prochaine révision. A la mise du contact et pendant quelques secondes, l’afficheur indique :
A la mise du contact, aucune information d’entretien n’apparaît dans l’afficheur.
A la mise du contact et pendant quelques secondes, l’afficheur indique :
La clé peut donc également s’allumer, dans le cas où vous avez dépassé l’échéance des deux ans.

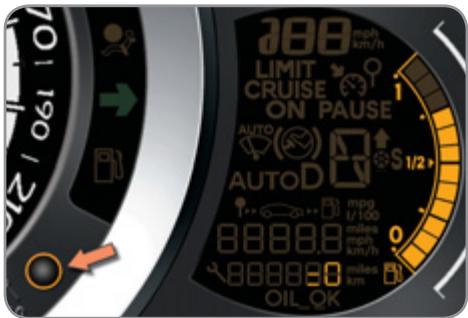

) coupez le contact, ) appuyez sur le bouton de remise à zéro du compteur kilométrique journalier et maintenez-le enfoncé, ) mettez le contact ; l’afficheur kilométrique commence un compte à rebours, ) lorsque l’afficheur indique «=0», relâchez le bouton ; la clé disparaît.
A tout moment, vous pouvez accéder à l’information d’entretien. ) Appuyez sur le bouton de remise à zéro du compteur kilométrique journalier. L’information d’entretien s’affiche quelques secondes, puis disparaît.
«OIL--». Consultez le réseau CITROËN ou un atelier qualifié. Manque d’huile
à l’arrêt depuis plus de 30 minutes.

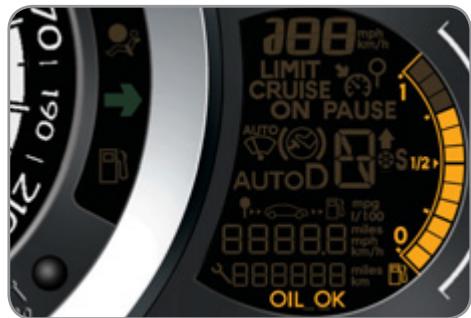

«OIL», couplé au témoin de service, accompagné d’un signal sonore et d’un message sur l’écran multifonction. Si le manque d’huile est confirmé par la vérification à la jauge manuelle, complétez impérativement le niveau pour éviter la détérioration du moteur.

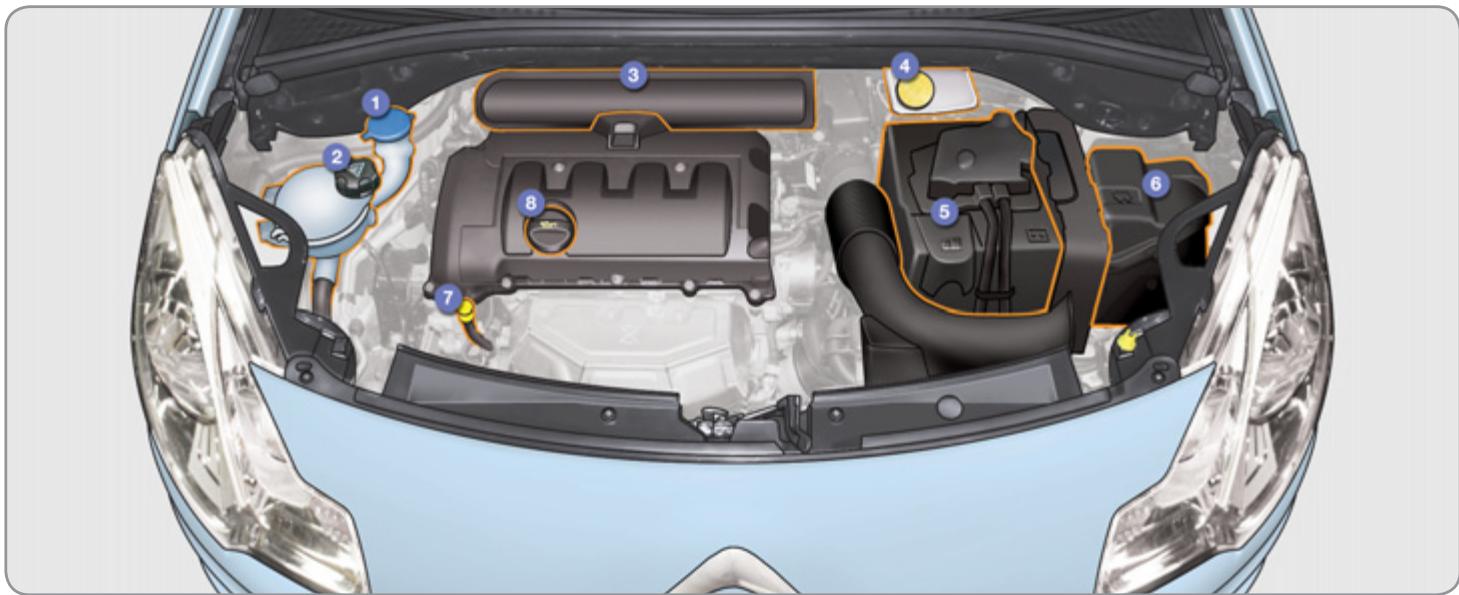

«Vérifications» pour localiser la jauge manuelle et le remplissage d’huile en fonction de votre motorisation. 2 repères de niveau sur la jauge : - A = maxi ; ne dépassez jamais ce niveau (risque de détérioration du moteur), - B = mini ; complétez le niveau par le bouchon de remplissage d’huile, avec le type d’huile adapté à votre motorisation.
Afin d’être conforme à la réglementation du pays que vous traversez, changez l’unité de distance (km ou miles) en utilisant le menu de configuration.
) appuyez sur le bouton pour augmenter les minutes, ) appuyez plus de deux secondes sur le bouton : les heures clignotent, ) appuyez sur le bouton pour augmenter les heures, ) appuyez plus de deux secondes sur le bouton : 24 H ou 12 H s’affiche, ) appuyez sur le bouton pour sélectionner 24 H ou 12 H, ) appuyez plus de deux secondes sur le bouton : °C ou °F s’affiche, ) appuyez sur le bouton pour sélectionner °C ou °F, ) appuyez plus de deux secondes sur le bouton pour finir les réglages. Après environ 30 secondes sans action, l’afficheur revient à l’affichage courant.

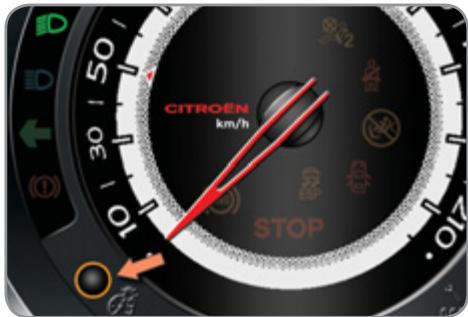

Système pour adapter manuellement l’intensité lumineuse du poste de conduite en fonction de la luminosité extérieure.
Quand les feux sont allumés : ) appuyez sur le bouton pour faire varier l’intensité de l’éclairage du poste de conduite, ) dès que l’éclairage atteint l’intensité désirée, relâchez le bouton. Neutralisation Quand les feux sont éteints ou en mode jour pour les véhicules équipés de feux diurnes, toute action sur le bouton est sans effet.
) Feux allumés, appuyez plusieurs fois sur le bouton gauche du combiné pour réduire progressivement l’intensité lumineuse du poste de conduite. ) Appuyez une nouvelle fois pour réduire l’intensité lumineuse au minimum et éteindre l’éclairage d’ambiance. ) Appuyez une nouvelle fois pour activer le black panel.

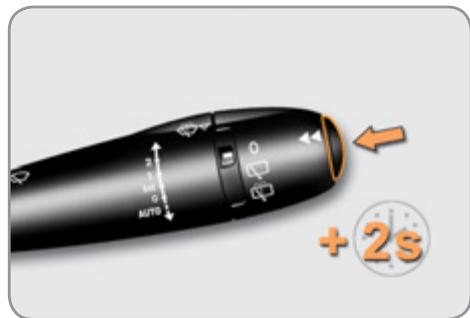

) Appuyez sur le bouton, situé à l’extrémité de la commande d’essuievitre, pour afficher successivement les différentes données de l’ordinateur de bord. Les données de l’ordinateur de bord sont les suivantes :

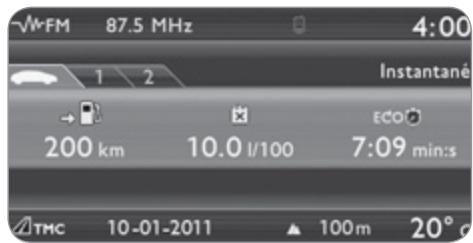

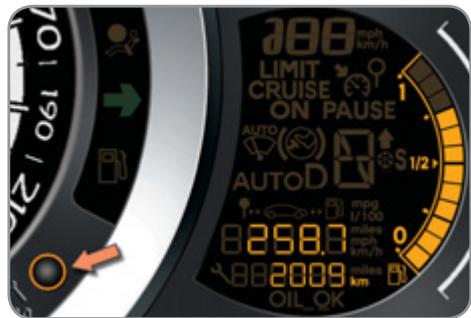

à parcourir ou le compteur de temps du Stop & Start. Le parcours «1» avec : ● la distance parcourue, ● la consommation moyenne, ● la vitesse moyenne, pour le premier parcours. Le parcours «2» avec : ● la distance parcourue, ● la consommation moyenne, ● la vitesse moyenne, pour le second parcours.
Le parcours «1» permet d’effectuer, par exemple, des calculs journaliers, et le parcours «2» des calculs mensuels.
Dès que l’autonomie est inférieure à 30 km, des tirets s’affichent. Après un complément de carburant d’au moins 5 litres, l’autonomie est recalculée et s’affiche si elle dépasse 100 km. Si des tirets s’affichent durablement en roulant à la place des chiffres, consultez le réseau CITROËN ou un atelier qualifié.
& Start (minutes / secondes ou heures / minutes) Si votre véhicule est équipé du Stop & Start, un compteur de temps cumule les durées de mise en mode STOP au cours du trajet. Il se remet à zéro à chaque mise du contact avec la clé.
- la température extérieure (celle-ci clignote en cas de risque de verglas), - le contrôle des ouvertures (portes, coffre...), - les sources audio (radio, CD...), - l’ordinateur de bord (voir chapitre «Contrôle de marche»). Des messages d’alerte (ex : «Syst antipollu défaillant») ou d’information (ex : «Coffre ouvert») peuvent apparaître temporairement. Ceux-ci peuvent être effacés en appuyant sur la touche «ESC».

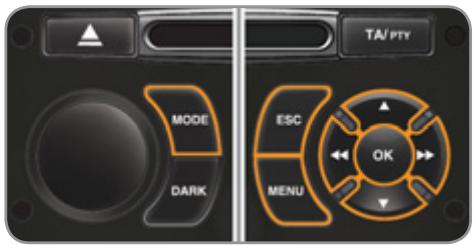

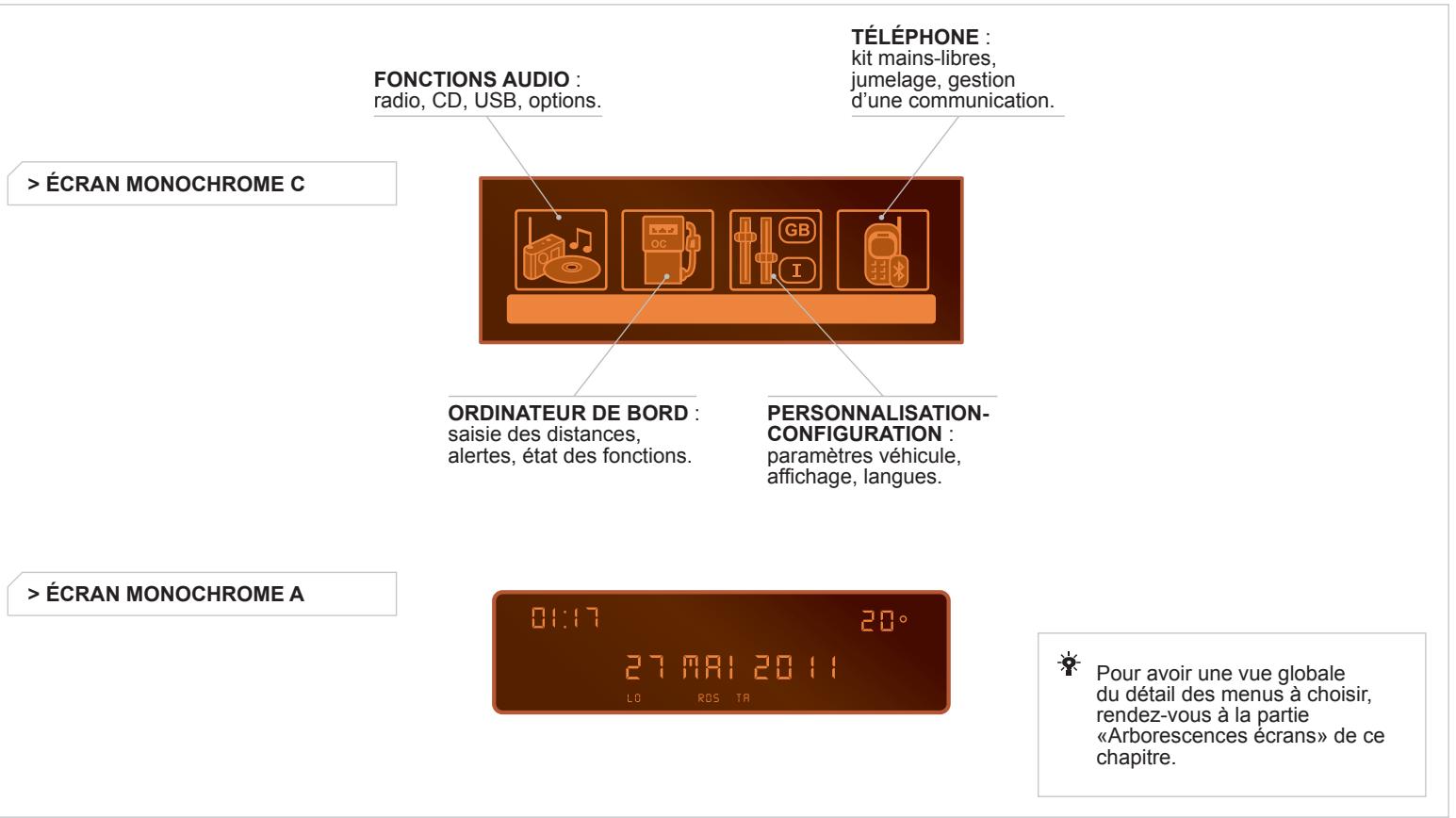

) appuyez sur la touche «MENU» pour accéder au menu général, ) appuyez sur les touches «» ou «» pour faire défiler les éléments dans l’écran, ) appuyez sur la touche «MODE» pour changer d’application permanente (date, source audio...), ) appuyez sur les touches «» ou «» pour faire varier une valeur de réglage, ) appuyez sur la touche «OK» pour valider, ou ) appuyez sur la touche «ESC» pour abandonner l’opération en cours.
- radio-CD, - configuration véhicule, à l’utilisation de la radio (suivi RDS, mode REG) ou du CD (introscan, lecture aléatoire, répétition CD). Pour plus de détails sur l’application «Radio-CD», reportez-vous à la partie Autoradio du chapitre «Audio et Télématique».
«» pour passer respectivement au réglage précédent ou suivant. ) Appuyez sur la touche «OK» pour enregistrer la modification et revenir à l’affichage courant ou appuyez sur la touche «ESC» pour annuler.
Une fois le menu «Langues» sélectionné, vous pouvez changer la langue d’affichage de l’écran (Français, Italiano, Nederlands, Portugues, PortuguesBrasil, Deutsch, English, Espanol). - la température extérieure (celle-ci clignote en cas de risque de verglas), - le contrôle des ouvertures (portes, coffre...), - les sources audio (radio, CD, prises USB / Jack...), - l’ordinateur de bord (voir chapitre «Contrôle de marche»). Des messages d’alerte (ex : «Système antipollution défaillant») ou d’information (ex : «Allumage automatique des projecteurs activé») peuvent apparaître temporairement. Ceux-ci peuvent être effacés en appuyant sur la touche «ESC».
) appuyez sur la touche «MENU» pour accéder au menu général, ) appuyez sur les touches «» ou «» pour faire défiler les éléments dans l’écran, ) appuyez sur la touche «MODE» pour changer d’application permanente (ordinateur de bord, source audio...), ) appuyez sur les touches «» ou «» pour faire varier une valeur de réglage, ) appuyez sur la touche «OK» pour valider, ou ) appuyez sur la touche «ESC» pour abandonner l’opération en cours.
- fonctions audio, - ordinateur de bord, - personnalisation-configuration, - téléphone (kit mains-libres). ) Appuyez sur les touches «» ou «» pour sélectionner le menu désiré, puis validez en appuyant sur la touche «OK».
Autoradio allumé, une fois ce menu sélectionné, vous pouvez activer ou neutraliser les fonctions liées à l’utilisation de la radio (RDS, REG, RadioText), du CD (introscan, lecture aléatoire, répétition CD) ou du lecteur MP3 (Prises Pour plus de détails sur l’application «Fonctions audio», reportez-vous à la partie Autoradio du chapitre «Audio et Télématique».
Une fois ce menu sélectionné, vous pouvez consulter des informations sur l’état du véhicule (journal des alertes, état des fonctions...). Journal des alertes Il récapitule les messages d’alerte actifs en les affichant successivement sur l’écran multifonction. Etat des fonctions Il récapitule l’état actif ou inactif des fonctions présentes sur le véhicule. Saisir la distance jusqu’à la destination Cela vous permet de rentrer une valeur approximative de distance jusqu’à la destination finale.
Une fois ce menu sélectionné, vous pouvez rendre actif ou inactif les équipements suivants : - essuie-vitre couplé à la marche arrière (voir chapitre «Visibilité»), - éclairage d’accompagnement et durée (voir chapitre «Visibilité»), - aide au stationnement (voir chapitre «Conduite»). Exemple : réglage de la durée de l’éclairage d’accompagnement ) Appuyez sur les touches «» ou «», puis sur la touche «OK» pour sélectionner le menu désiré.
«», puis sur la touche «OK» pour sélectionner la ligne «Eclairage d’accompagnement».
«» pour régler la valeur désirée (15, 30 ou 60 secondes), puis sur la touche «OK» pour valider.
Une fois ce menu sélectionné, vous pouvez accéder aux réglages suivants : - réglage luminosité-vidéo, - réglage date et heure, - choix des unités.

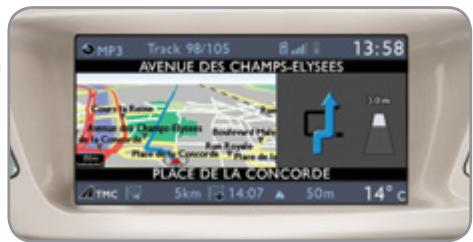

Pour plus de détails sur l’application «Téléphone», reportez-vous à la partie Autoradio du chapitre «Audio et Télématique».
Choix de la langue Une fois ce menu sélectionné, vous pouvez changer la langue d’affichage de l’écran (Deutsch, English, Espanol, Français, Italiano, Nederlands, - le contrôle des ouvertures, - les messages d’alerte et d’état des fonctions du véhicule, affichés temporairement, - les fonctions audio, - les informations de l’ordinateur de bord (voir chapitre «Contrôle de marche»), - les informations du système de guidage embarqué.

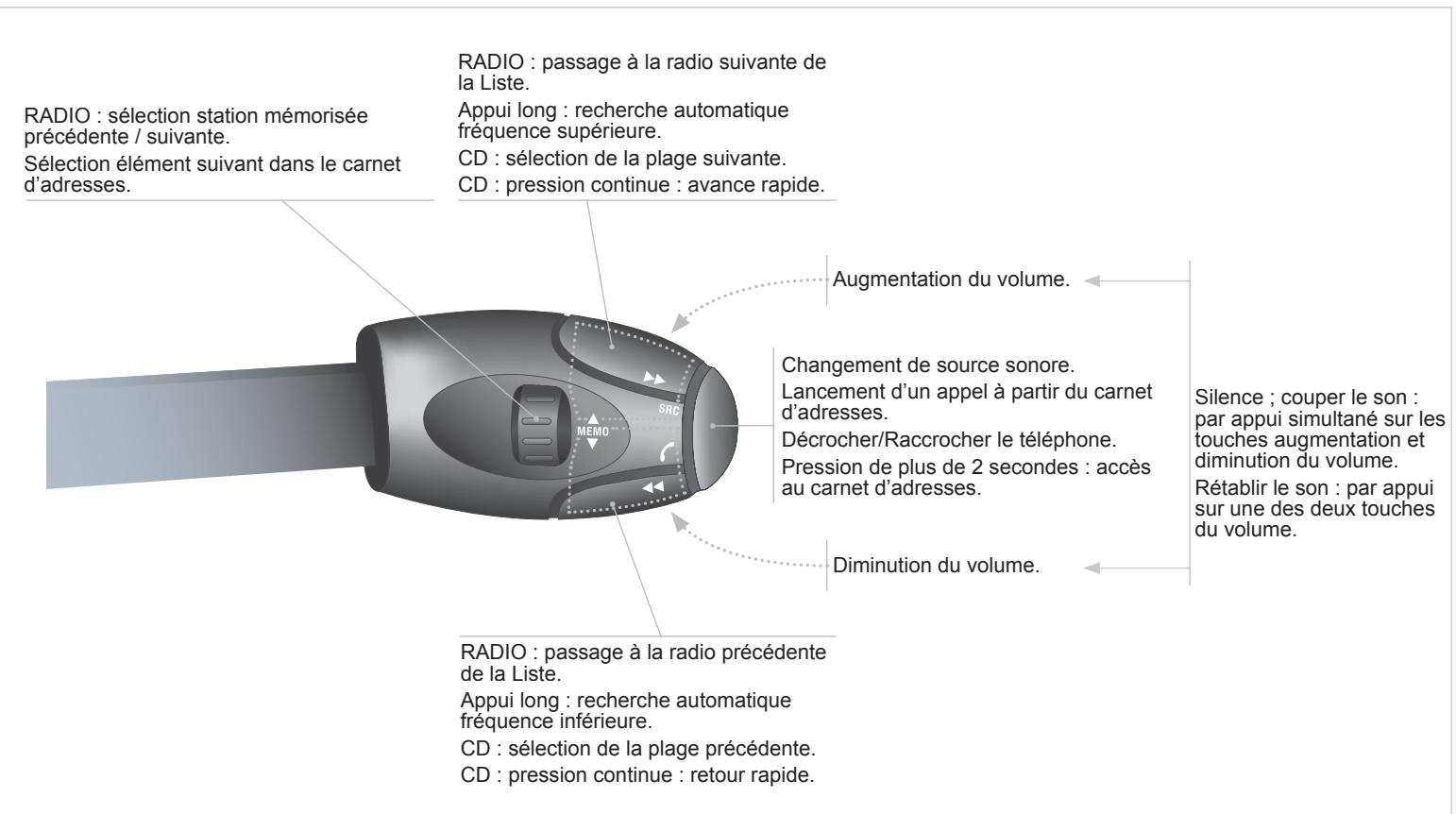

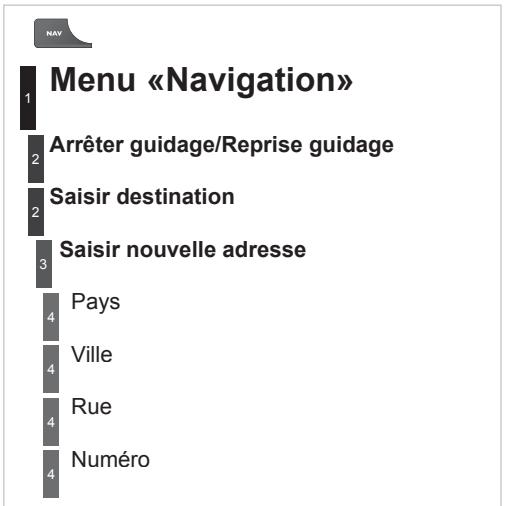

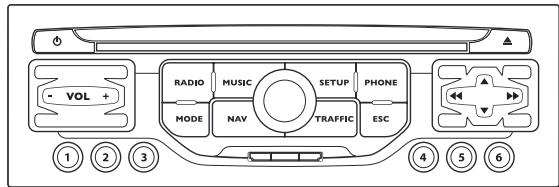

) appuyez sur la touche dédiée «RADIO», «MUSIC», «NAV», ) appuyez sur le désignateur pour valider la sélection, ou ) appuyez sur la touche «ESC» pour abandonner l’opération en cours et revenir à l’affichage précédent. Pour plus de détails sur ces applications, reportez-vous au chapitre «Audio et télématique» ou à la notice spécifique qui vous a été remise avec les autres documents de bord.
Il vous permet de choisir parmi les fonctions suivantes : - «Langues», - «Date et heure», - «Affichage», - «Paramètres véhicule», Ce menu vous permet de régler la luminosité de l’écran, l’harmonie de couleur de l’écran et la couleur de la carte (mode jour/nuit ou auto).

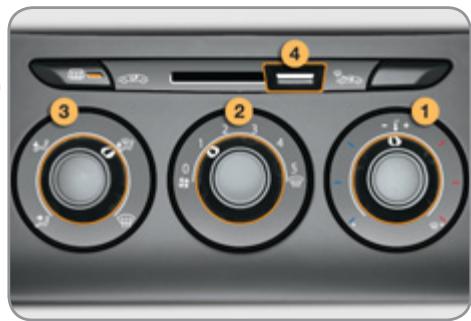

- le débit d’air, - la répartition d’air, - le dégivrage et le désembuage, - les commandes manuelles ou automatiques de l’air conditionné.
- passage dans un circuit de réfrigération (air conditionné). La commande de température permet d’obtenir le niveau de confort souhaité en mélangeant l’air des différents circuits.
2. Buses de dégivrage ou de désembuage des vitres latérales avant. 3. Aérateurs latéraux obturables et orientables. 4. Aérateurs centraux obturables et orientables. 5. Sorties d’air aux pieds des passagers avant. 6. Sorties d’air aux pieds des passagers arrière.
Pour que ces systèmes soient pleinement efficaces, respectez les règles d’utilisation et d’entretien suivantes : ) Pour obtenir une répartition d’air homogène, veillez à ne pas obstruer les grilles d’entrée d’air extérieur situées à la base du pare-brise, les buses, les aérateurs et les sorties d’air, ainsi que l’extraction d’air située dans le coffre. ) Ne masquez pas le capteur d’ensoleillement, situé sur la planche de bord ; celui-ci sert à la régulation du système d’air conditionné automatique. ) Faites fonctionner le système d’air conditionné au moins 5 à 10 minutes, une à deux fois par mois, pour le maintenir en parfaite condition de fonctionnement. ) Veillez au bon état du filtre habitacle et faites remplacer périodiquement les éléments filtrants (voir chapitre «Vérifications»). Nous vous recommandons de privilégier un filtre habitacle combiné. Grâce à son additif actif spécifique, il contribue à la purification de l’air respiré par les occupants et à la propreté de l’habitacle (réduction des symptômes allergiques, des mauvaises odeurs et des dépôts gras). ) Pour assurer le bon fonctionnement du système d’air conditionné, nous vous recommandons également de le faire contrôler suivant les préconisations du carnet d’entretien. ) Si le système ne produit pas de froid, désactivez-le et consultez le réseau CITROËN ou un atelier qualifié. En cas de traction d’une charge maximale dans une forte pente par température élevée, la coupure de l’air conditionné permet de récupérer de la puissance moteur et donc d’améliorer la capacité de remorquage.
à aérer l’habitacle pendant quelques instants. Placez la commande de débit d’air à un niveau suffisant pour assurer un bon renouvellement d’air dans l’habitacle. Le système d’air conditionné ne contient pas de chlore et ne présente pas de danger pour la couche d’ozone.

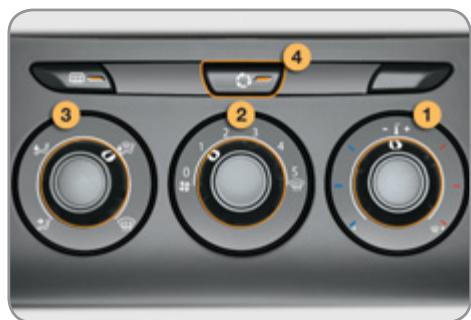

) Tournez la molette de bleu (froid) à rouge (chaud) pour moduler la température à votre convenance.
) De la position 1 à la position 5, tournez la molette pour obtenir un débit d’air suffisant afin d’assurer votre confort.
3. Réglage de la répartition d’air Pare-brise et vitres latérales.
) Déplacez la commande manuelle vers la gauche pour être en position «Recirculation d’air intérieur».
- en été, d’abaisser la température, - en hiver, au-dessus de 3°C, d’augmenter l’efficacité du désembuage.
Aérateurs centraux et latéraux.
L’entrée d’air extérieur permet d’éviter la formation de buée sur le pare-brise et les vitres latérales. La recirculation d’air intérieur permet d’isoler l’habitacle des odeurs et des fumées extérieures. Dès que possible, revenez en entrée d’air extérieur pour éviter les risques de dégradation de la qualité de l’air et la formation de buée.
) Appuyez de nouveau sur la touche pour permettre l’entrée d’air extérieur. Ceci est visualisé par l’extinction du voyant.
Ensuite, revenez en entrée d’air extérieur. Arrêt ) Appuyez de nouveau sur la touche «A/C», le voyant de la touche s’éteint. L’arrêt peut générer des désagréments (humidité, buée).
) Placez les commandes de température et de débit d’air sur la position sérigraphiée dédiée. ) Placez la commande d’entrée d’air en position «Entrée d’air extérieur» (commande manuelle déplacée vers la droite ou commande électrique avec voyant éteint). ) Placez la commande de répartition d’air en position «Pare-brise».
(commande manuelle déplacée vers la droite ou commande électrique avec voyant éteint). ) Placez la commande de répartition d’air en position «Pare-brise». ) Mettez en marche l’air conditionné en appuyant sur la touche «A/C» ; le voyant vert associé s’allume.

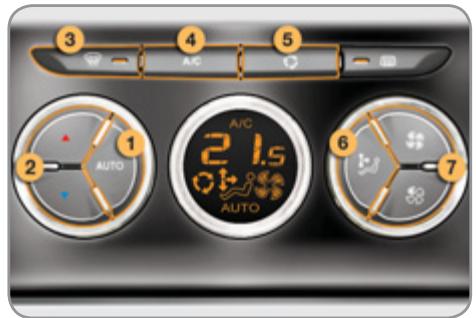

à une température en degré Celsius ou Fahrenheit. Le système d’air conditionné fonctionne moteur tournant, ainsi qu’en mode STOP du Stop & Start.
«AUTO» s’affiche. Nous vous recommandons d’utiliser ce mode ; il règle automatiquement et de manière optimisée l’ensemble des fonctions suivantes : température dans l’habitacle, débit d’air, répartition d’air et entrée d’air, conformément à la valeur de confort que vous avez sélectionnée. Ce système est prévu pour fonctionner efficacement en toutes saisons, vitres fermées.
Pour désembuer ou dégivrer rapidement le pare-brise et les vitres latérales (humidité, passagers nombreux, givre...), le programme automatique confort peut s’avérer insuffisant. Sélectionnez alors le programme automatique visibilité. Le voyant de la touche 3 s’allume. Le système gère automatiquement l’air conditionné, le débit d’air et répartit la ventilation de façon optimale vers le pare-brise et les vitres latérales. Il désactive la recirculation d’air 5. Pour l’arrêter, appuyez de nouveau sur la touche 3 ou sur «AUTO», le voyant de la touche s’éteint et «AUTO» s’affiche.
Le passage en mode manuel peut générer des désagréments (température, humidité, odeur, buée) et n’est pas optimal pour le confort.
L’arrêt peut générer des désagréments (humidité, buée). Une nouvelle pression assure le retour au fonctionnement automatique de l’air conditionné. Le symbole «A/C» s’affiche. 5. Entrée d’air / Recirculation d’air Une pression sur cette touche permet de faire recirculer l’air intérieur. Le symbole de la recirculation d’air 5 s’affiche. La recirculation d’air permet d’isoler l’habitacle des odeurs et des fumées extérieures.
Neutralisation du système
(désembuage ou dégivrage), le pare-brise, les vitres latérales et les aérateurs, le pare-brise, les vitres latérales, les aérateurs et les pieds des passagers, le pare-brise, les vitres latérales et les pieds des passagers, les pieds des passagers, les aérateurs et les pieds des passagers, les aérateurs.
Le confort thermique n’est plus géré. Un léger flux d’air, dû au déplacement du véhicule, reste néanmoins perceptible. Une nouvelle pression sur la touche «hélice pleine» du débit d’air 7 ou sur «AUTO» réactive le système avec les valeurs précédant la neutralisation.
Le désembuage - dégivrage de la lunette arrière ne peut fonctionner que moteur tournant. ) Appuyez sur cette touche pour dégivrer la lunette arrière et, selon version, les rétroviseurs extérieurs. Le voyant associé à la touche s’allume.
Avec le Stop & Start, tant que le désembuage est activé, le mode STOP n’est pas disponible.

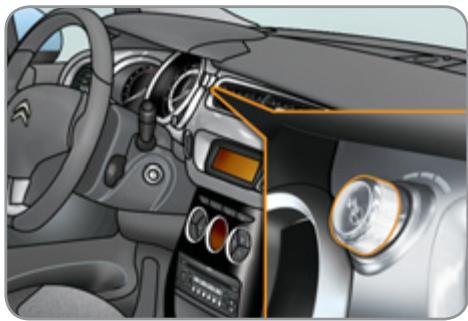

Vous pouvez vous procurer des cartouches de parfum différentes en vous rendant dans le réseau CITROËN ou dans un atelier qualifié.
Cette molette est située sur la planche de bord. Elle permet de régler l’intensité de diffusion du parfum. ) Tournez la molette vers la droite pour permettre la diffusion du parfum. ) Tournez la molette vers la gauche pour arrêter la diffusion du parfum. Laissez les aérateurs centraux ouverts. L’intensité de diffusion du parfum peut dépendre des réglages de la ventilation ou de l’air conditionné.
Afin de préserver la durée de vie de la cartouche, tournez la molette à fond vers la gauche, dès que vous ne souhaitez plus diffuser le parfum dans l’habitacle.
Ne démontez pas les cartouches. N’essayez pas de recharger le parfumeur ou les cartouches. Evitez tout contact avec la peau et les yeux. Conservez hors de portée des enfants et des animaux.
) Appuyez sur la molette et tournez-la d’un quart de tour dans le sens antihoraire. ) Retirez la cartouche. ) Remettez son étui d’étanchéité.
) Retirez l’étui d’étanchéité de la cartouche. ) Installez la cartouche (fleur en haut à gauche). ) Appuyez sur la molette et tournez-la d’un quart de tour dans le sens horaire.

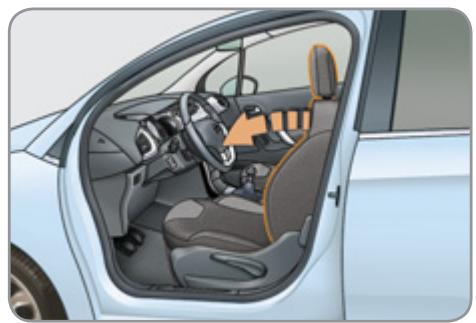

) Poussez la commande vers l’arrière.
) Pour le remettre en place, engagez les tiges de l’appui-tête dans les orifices en restant bien dans l’axe du dossier. ) Pour le descendre, appuyez simultanément sur l’ergot A et sur l’appuitête.
Le réglage est correct lorsque le bord supérieur de l’appuitête se trouve au niveau du dessus de la tête. Ne roulez jamais avec les appuis-tête déposés ; ceux-ci doivent être en place et correctement réglés.

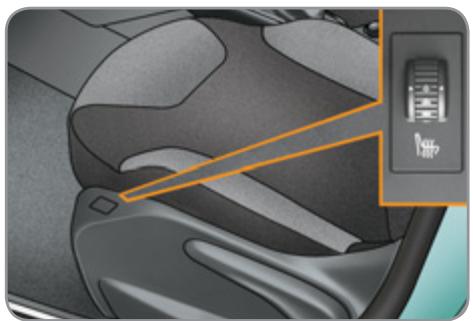

Moteur tournant, les sièges avant peuvent être chauffés séparément. ) Utilisez la molette de réglage, placée sur le côté de chaque siège avant, pour allumer et choisir le niveau de chauffage désiré : 0 : Arrêt. 1 : Faible. 2 : Moyen. ) Positionnez la ceinture contre le dossier. ) Placez les appuis-tête en position basse.
Ils ont une seule position d’utilisation (haute) et une position de rangement (basse).

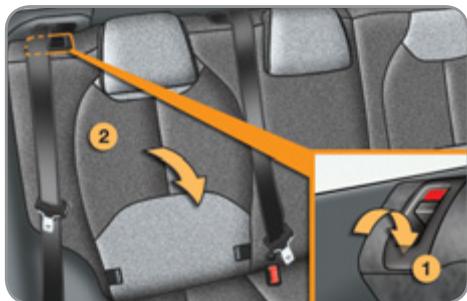

) Basculez le dossier 2 sur l’assise.
Pour enlever un appui-tête : ) déverrouillez le dossier à l’aide de la commande 1, ) basculez légèrement le dossier 2 vers l’avant, ) tirez l’appui-tête vers le haut jusqu’en butée, ) puis, appuyez sur l’ergot A. Ne roulez jamais avec les appuis-tête déposés ; ceux-ci doivent être en place et correctement réglés.
) Redressez le dossier 2 et verrouillez-le. ) Vérifiez que le témoin rouge, situé au niveau de la commande 1, n’est plus visible.
Si votre véhicule en est équipé, le désembuage - dégivrage des rétroviseurs extérieurs s’effectue, moteur tournant, en appuyant sur la commande de dégivrage de la lunette arrière (voir paragraphe «Désembuage - Dégivrage de la lunette arrière»).

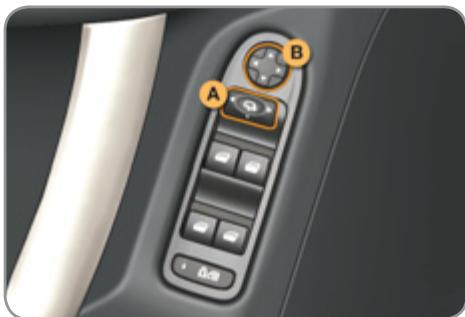

) Déplacez la commande B dans les quatre directions pour effectuer le réglage. ) Replacez la commande A en position centrale.
Prenez cela en compte pour apprécier correctement la distance avec les véhicules venant de l’arrière.
) De l’extérieur ; déverrouillez le véhicule à l’aide de la télécommande ou de la clé. ) De l’intérieur ; contact mis, tirez la commande A en position centrale vers le bas. Le rabattement et le déploiement des rétroviseurs extérieurs à la télécommande peuvent être neutralisés par le réseau CITROËN ou par un atelier qualifié. Ne rabattez ou ne déployez jamais manuellement les rétroviseurs rabattables électriquement.
) Tirez le levier pour passer en position anti-éblouissement «nuit». ) Poussez le levier pour passer en position normale «jour». Par mesure de sécurité, les rétroviseurs doivent être réglés pour réduire «l’angle mort».
Le déverrouillage est signalé par le clignotement rapide des feux indicateurs de direction pendant deux secondes environ. Dans le même temps, en fonction de votre version, les rétroviseurs extérieurs se déploient.
Véhicule verrouillé, en cas de déverrouillage par inadvertance, le véhicule se reverrouillera automatiquement au bout de trente secondes, sauf si une porte ou le coffre est ouvert.
) Appuyez au préalable sur ce bouton pour la déplier.
) Tournez la clé vers la droite dans la serrure de la porte conducteur pour verrouiller totalement le véhicule.
Dans le même temps, en fonction de votre version, les rétroviseurs extérieurs se rabattent.
) Appuyez au préalable sur ce bouton pour la replier. Si vous n’appuyez pas sur le bouton lors du repliage de la clé, vous risquez d’endommager le mécanisme.

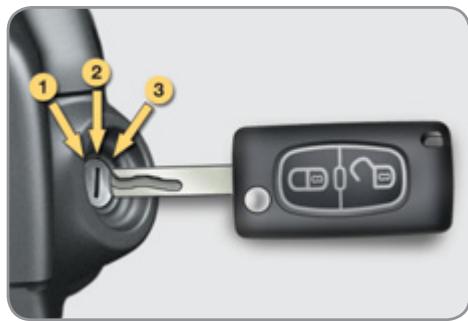

) Retirez la clé du contacteur.
Ceci est signalé par l’allumage des plafonniers et le clignotement des feux indicateurs de direction pendant quelques secondes.
à la clé qui pèserait sur son axe dans le contacteur et pourrait engendrer un dysfonctionnement.

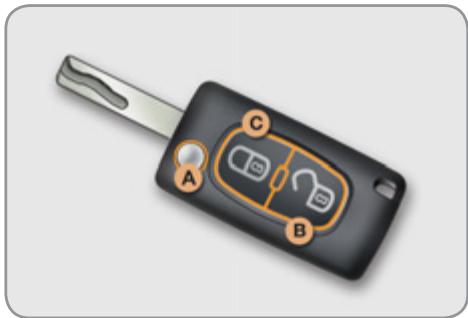

Antidémarrage électronique La clé contient une puce électronique qui possède un code particulier. A la mise du contact, ce code doit être reconnu pour que le démarrage soit possible. Cet antidémarrage électronique verrouille le système de contrôle du moteur, quelques instants après la coupure du contact et, empêche la mise en route du moteur par effraction. En cas de dysfonctionnement, vous êtes averti par l’allumage de ce témoin, un signal sonore et un message sur l’écran. Dans ce cas, votre véhicule ne démarrera pas ; consultez rapidement le réseau CITROËN. Gardez précieusement l’étiquette jointe aux clés qui vous sont remises lors de l’acquisition de votre véhicule.
) Insérez la clé dans le contacteur. Le système reconnaît le code de démarrage. ) Tournez à fond la clé vers la planche de bord en position 3 (Démarrage). ) Dès que le moteur tourne, relâchez la clé.
) Dans un deuxième temps, réinitialisez la télécommande. Si le problème persiste, consultez rapidement le réseau CITROËN.
) Coupez le contact. ) Remettez la clé en position 2 (Contact). ) Appuyez aussitôt sur le cadenas fermé pendant quelques secondes. ) Coupez le contact et retirez la clé du contacteur. La télécommande est de nouveau complètement opérationnelle.
En cas de pile usée, vous êtes averti par l’allumage de ce témoin, un signal sonore et un message sur l’écran multifonction. ) Déclippez le boîtier à l’aide d’une pièce de monnaie au niveau de l’encoche. ) Faites glisser la pile usée hors de son logement. ) Faites glisser la pile neuve dans son logement en respectant le sens d’origine. ) Clippez le boîtier. ) Réinitialisez la télécommande.
Rendez-vous dans le réseau CITROËN avec la carte grise du véhicule, votre pièce d’identité et si possible, l’étiquette comportant le code des clés. Le réseau CITROËN pourra rechercher le code clé et le code transpondeur pour commander une nouvelle clé.
Rapportez-les à un point de collecte agréé.
La télécommande haute fréquence est un système sensible ; ne la manipulez pas dans vos poches au risque de déverrouiller le véhicule à votre insu. Évitez de manipuler les boutons de votre télécommande hors de portée et hors de la vue de votre véhicule. Vous risquez de la rendre inopérante. Il serait alors nécessaire de procéder à une nouvelle réinitialisation. La télécommande ne peut pas fonctionner tant que la clé est dans le contacteur, même contact coupé, sauf pour la réinitialisation.
Rouler avec les portes verrouillées peut rendre l’accès des secours dans l’habitacle plus difficile en cas d’urgence. Par mesure de sécurité (enfants à bord), retirez la clé du contacteur en quittant le véhicule, même pour une courte durée.
N’apportez aucune modification au système d’antidémarrage électronique, cela pourrait engendrer des dysfonctionnements.
Les lève-vitres électriques séquentiels avant sont équipés d’une fonction antipincement. Lorsque la vitre remonte et rencontre un obstacle, elle s’arrête et redescend partiellement. (par exemple, en cas de gel) : ) appuyez sur la commande au delà du point de résistance et relâchez-la : la vitre s’ouvre complètement, ) puis aussitôt, tirez la commande sans dépasser le point de résistance jusqu’à la fermeture complète de la vitre, ) maintenez encore la commande pendant environ une seconde après la fermeture. Pendant ces opérations, la fonction antipincement est inopérante.
Voyant allumé, les commandes arrière sont neutralisées. Voyant éteint, les commandes arrière sont activées.
En cas de dysfonctionnement, vous devez réinitialiser le fonctionnement des lève-vitres : ) relâchez la commande et tirez-la de nouveau jusqu’à la fermeture complète, ) maintenez encore la commande pendant environ une seconde après la fermeture, ) appuyez sur la commande pour faire descendre automatiquement la vitre. Pendant ces opérations, la fonction antipincement est inopérante.
En cas de pincement lors de la manipulation des lève-vitres, vous devez inverser le mouvement de la vitre. Pour cela, appuyez sur la commande concernée. Lorsque le conducteur actionne les commandes des lève-vitres passagers, le conducteur doit s’assurer qu’aucune personne n’empêche la fermeture correcte des vitres. Le conducteur doit s’assurer que les passagers utilisent correctement les lève-vitres. Faites attention aux enfants pendant les manoeuvres de vitres.
) Dans ce cas, utilisez la télécommande ou la clé pour déverrouiller le véhicule.
Le voyant rouge du bouton s’allume. Si l’une des portes est ouverte, le verrouillage centralisé de l’intérieur ne s’effectue pas. Déverrouillage ) Appuyez de nouveau sur le bouton A pour déverrouiller le véhicule. Le voyant rouge du bouton s’éteint.
Vitesse supérieure à 10 km/h, les portes et le coffre se verrouillent automatiquement. Si l’une des portes est ouverte, le verrouillage centralisé automatique ne s’effectue pas. Si le coffre est ouvert, le verrouillage centralisé automatique des portes est actif.
) Appuyez plus de deux secondes sur le bouton A. Un message de confirmation apparaît sur l’écran multifonction, accompagné d’un signal sonore. Neutralisation ) Appuyez de nouveau plus de deux secondes sur le bouton A. Un message de confirmation apparaît sur l’écran multifonction, accompagné d’un signal sonore.
) Au-dessus de 10 km/h, appuyez sur le bouton A pour déverrouiller momentanément les portes et le coffre.

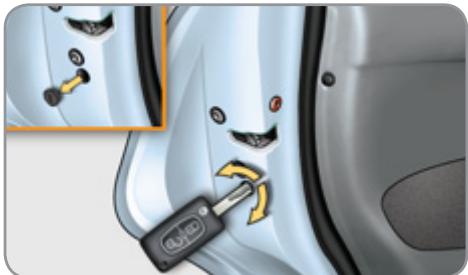

) Insérez la clé dans la serrure, puis tournez-la vers la droite.
) Insérez la clé dans la serrure, puis tournez-la vers la gauche.
) Retirez la clé et remettez en place le capuchon.
) Tirez la commande intérieure d’ouverture de porte.
- ) Introduisez un petit tournevis dans l’orifice A de la serrure pour déverrouiller le coffre.
Faites impérativement un complément de carburant pour éviter la panne. En cas de panne sèche (Diesel), reportez-vous également au chapitre «Vérifications».
Une étiquette, collée à l’intérieur de la trappe, vous rappelle le type de carburant à utiliser en fonction de votre motorisation. Les compléments en carburant doivent être supérieurs à 5 litres pour être pris en compte par la jauge à carburant. Avec le Stop & Start, n’effectuez jamais un remplissage en carburant lorsque le moteur est en mode STOP ; coupez impérativement le contact avec la clé.
) arrêtez impérativement le moteur, ) ouvrez la trappe à carburant, ) introduisez la clé dans le bouchon, puis tournez vers la gauche,
) effectuez le plein du réservoir, mais n’insistez pas au-delà de la 3ème coupure du pistolet ; ceci pourrait engendrer des dysfonctionnements.
) remettez le bouchon en place, ) tournez la clé vers la droite, puis retirez-la du bouchon, ) refermez la trappe.
L’ouverture du bouchon peut déclencher un bruit d’aspiration d’air. Cette dépression, tout à fait normale, est provoquée par l’étanchéité du circuit de carburant.
Les moteurs essence sont parfaitement compatibles avec les biocarburants essence du type E10 ou E24 (contenant 10% ou 24% d’éthanol), conformes aux normes européennes EN 228 et EN 15376. Les carburants du type E85 (contenant jusqu’à 85% d’éthanol) sont exclusivement réservés aux seuls véhicules commercialisés pour l’utilisation de ce type de carburant (véhicules BioFlex). La qualité de l’éthanol doit respecter la norme européenne EN 15293. Pour le Brésil uniquement, des véhicules spécifiques sont commercialisés pour fonctionner avec les carburants contenant jusqu’à 100% d’éthanol (type E100).
Les moteurs Diesel sont parfaitement compatibles avec les biocarburants conformes aux standards actuels et futurs européens (gazole respectant la norme EN 590 en mélange avec un biocarburant respectant la norme EN 14214) pouvant être distribués à la pompe (incorporation possible de 0 à 7% d’Ester Méthylique d’Acide Gras). L’utilisation du biocarburant B30 est possible sur certains moteurs Diesel ; toutefois, cette utilisation est conditionnée par l’application stricte des conditions particulières d’entretien. Consultez le réseau CITROËN ou un atelier qualifié. L’utilisation de tout autre type de (bio)carburant (huiles végétales ou animales pures ou diluées, fuel domestique...) est formellement prohibée (risques d’endommagement du moteur et du circuit de carburant).

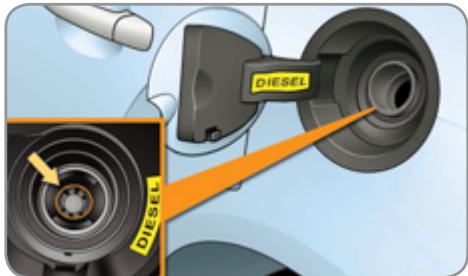

Afin d’assurer un bon écoulement du carburant, approchez l’embout du jerrican sans le plaquer directement contre le volet du détrompeur et versez lentement.
Les pistolets de type Diesel pouvant être différents selon les pays, la présence du détrompeur peut rendre le remplissage du réservoir impossible. Préalablement à un déplacement à l’étranger, nous vous conseillons de vérifier auprès du réseau CITROËN si votre véhicule est adapté au matériel de distribution pour le pays dans lequel vous vous rendez.
) Poignée verticale, introduisez l’outil dans le réservoir jusqu’en butée. ) Tournez l’outil d’1/4 de tour vers la droite ou vers la gauche. Le détrompeur carburant se réactivera automatiquement à la prochaine utilisation d’un pistolet normalisé. Cet outil sera disponible en cours d’année.

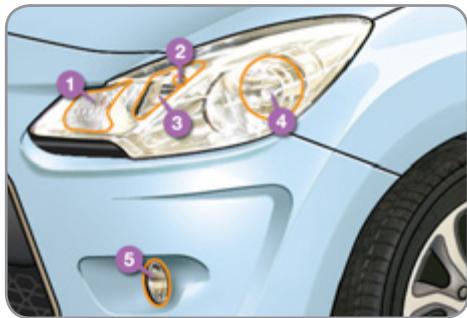

- des feux de position, pour être vu, - des feux de croisement pour voir sans éblouir les autres conducteurs, - des feux de route pour bien voir en cas de route dégagée.
D’autres feux sont installés pour répondre aux conditions particulières de visibilité : - un feu antibrouillard arrière pour être vu de loin, - des feux antibrouillard avant pour mieux voir encore.
Différents modes de commande automatique des éclairages sont également disponibles selon les options suivantes : Ils fonctionnent avec les feux de croisement et de route. Feu antibrouillard arrière ) Pour allumer le feu antibrouillard, tournez la bague à impulsion C vers l’avant. Lors d’une coupure automatique des feux (avec modèle AUTO), le feu antibrouillard et les feux de croisement resteront allumés. ) Pour éteindre tous les feux, tournez la bague à impulsion C vers l’arrière.
Modèle avec projecteurs antibrouillard avant et feu antibrouillard arrière
) vers l’avant une 2ème fois pour allumer le feu antibrouillard arrière, ) vers l’arrière une 1ère fois pour éteindre le feu antibrouillard arrière, ) vers l’arrière une 2ème fois pour éteindre les projecteurs antibrouillard avant.
) Tournez la bague vers l’arrière pour éteindre les feux antibrouillard, les feux de position s’éteindront alors. Par temps clair ou de pluie, de jour comme de nuit, les projecteurs antibrouillard avant et le feu antibrouillard arrière allumés sont interdits. Dans ces situations, la puissance de leurs faisceaux peut éblouir les autres conducteurs. N’oubliez pas d’éteindre les projecteurs antibrouillard avant et le feu antibrouillard arrière dès qu’ils ne sont plus nécessaires.
A la coupure du contact, tous les feux s’éteignent automatiquement, sauf en cas d’éclairage d’accompagnement automatique activé. Dans le cas d’une demande manuelle de maintien des feux, après coupure du contact, le déclenchement d’un signal sonore, dès l’ouverture d’une porte avant, avertit le conducteur qu’il a oublié d’éteindre l’éclairage de son véhicule, contact coupé.
Dans certaines conditions climatiques (température basse, humidité), la présence de buée sur la surface interne de la glace des projecteurs avant et des feux arrière est normale ; celleci disparaît quelques minutes après l’allumage des feux.
Cette fonction peut être activée / désactivée par le réseau CITROËN ou par un atelier qualifié.
) Contact coupé, faites un «appel de phares» à l’aide de la commande d’éclairage. ) Un nouvel «appel de phares» arrête la fonction. Arrêt L’éclairage d’accompagnement manuel s’arrête automatiquement au bout d’un temps donné.
) Tournez la bague en position «AUTO». L’allumage automatique s’accompagne d’un message sur l’écran. Arrêt ) Tournez la bague dans une autre position que «AUTO». L’arrêt s’accompagne d’un message sur l’écran.
En cas de dysfonctionnement du capteur de luminosité, les feux s’allument, ce témoin s’affiche au combiné et/ou un message apparaît sur l’écran, accompagné d’un signal sonore. Consultez le réseau CITROËN ou un atelier qualifié.
Ne masquez pas le capteur de luminosité, couplé au capteur de pluie et situé au milieu du parebrise derrière le rétroviseur intérieur ; les fonctions associées ne seraient plus commandées.
0. Conducteur seul ou conducteur + passager avant. Cette position suffit pour ne pas éblouir. Les positions supérieures risquent de limiter le champ d’éclairage des projecteurs. Réglage initial en position «0».
Essuie-vitre avant A. Manette de sélection de la cadence de balayage : rapide (fortes précipitations), normale (pluie modérée),
Par défaut, cette fonction est activée. En cas de neige ou de givre important et lors de l’utilisation d’un porte-vélos sur le hayon, neutralisez l’essuie-vitre arrière automatique en passant par le menu de configuration de l’écran multifonction.
«AUTO». Elle est accompagnée de l’allumage de ce témoin au combiné et d’un message sur l’écran multifonction. Arrêt
En cas de dysfonctionnement du balayage automatique, l’essuie-vitre fonctionnera en mode intermittent. Faites vérifier par le réseau CITROËN ou par un atelier qualifié. Ne masquez pas le capteur de pluie, couplé au capteur de luminosité et situé au milieu du pare-brise derrière le rétroviseur intérieur. Lors d’un lavage en station automatique, neutralisez le balayage automatique. En hiver, il est conseillé d’attendre le dégivrage complet du pare-brise avant d’actionner le balayage automatique.
Dans la minute qui suit la coupure du contact, toute action sur la commande d’essuie-vitre positionne les balais à la verticale. Pour remettre les balais après intervention, mettez le contact et manoeuvrez la commande.
- les manipuler avec précaution, - les nettoyer régulièrement avec de l’eau savonneuse, - ne pas les utiliser pour maintenir une plaque de carton contre le pare-brise, - les remplacer dès les premiers signes d’usure.
à l’ouverture d’une porte, à l’activation du bouton de verrouillage de la télécommande, afin de localiser votre véhicule.
- au verrouillage du véhicule, - à la mise du contact, - 30 secondes après la fermeture de la dernière porte.
Eteint en permanence.
- à l’extraction de la clé de contact, - à l’ouverture d’une porte, - à l’activation du bouton de verrouillage de la télécommande, afin de localiser votre véhicule. Elle s’éteint progressivement : - au verrouillage du véhicule, - à la mise du contact, - 30 secondes après la fermeture de la dernière porte.

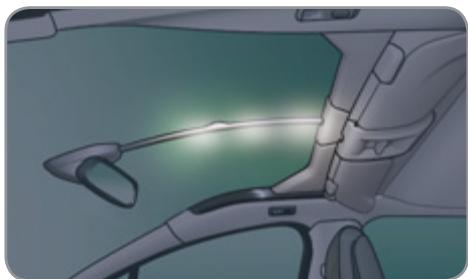

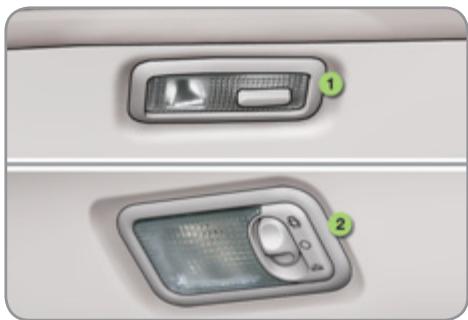

2. Plafonnier arrière Mise en service
Il peut être éteint manuellement en utilisant le bouton du rhéostat d’éclairage du combiné. ) Feux allumés, appuyez plusieurs fois sur bouton gauche du combiné pour réduire progressivement l’intensité lumineuse du poste de conduite. ) Appuyez une nouvelle fois pour réduire l’intensité lumineuse au minimum et éteindre l’éclairage d’ambiance.
Version avec pare-brise Zénith Reportez-vous au chapitre «Prise en main - § Pare-brise Zénith».

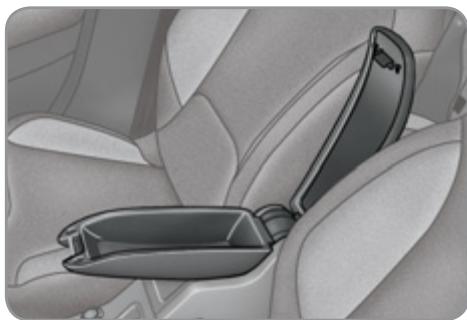

Son couvercle comporte un aménagement dédié au rangement de la documentation de bord du véhicule. ) Pour ouvrir la boîte à gants, soulevez la poignée. Elle s’éclaire à l’ouverture du couvercle. Elle renferme la commande de neutralisation de l’airbag passager avant A. Selon votre version, elle donne accès à la buse de ventilation B, débitant le même air climatisé que les aérateurs de l’habitacle.

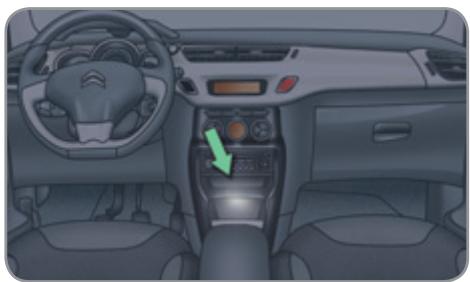

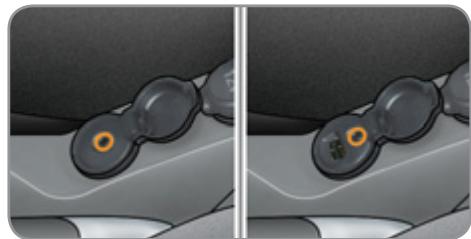

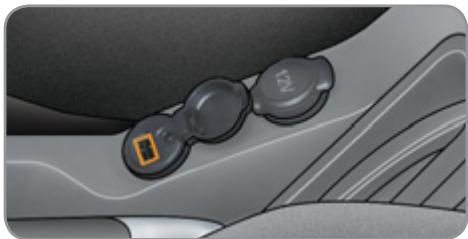

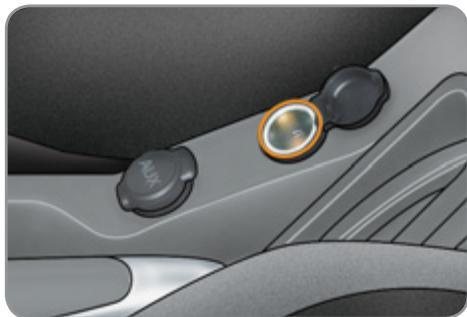

«AUX» sur la console centrale. Il vous permet de brancher un équipement nomade, tel qu’un baladeur numérique de type iPod® de génération 5 et suivantes ou une clé USB. Il lit les formats de fichiers audio (mp3, ogg, wma, wav...) qui sont transmis à votre autoradio, pour être écoutés via les haut-parleurs du véhicule. Vous pouvez gérer ces fichiers avec les commandes sous-volant ou la façade de l’autoradio et les visualiser sur l’écran multifonction.
«Audio et Télématique».
Pour plus de détails sur l’utilisation de cet équipement, reportez-vous à la partie Autoradio du chapitre «Audio et Télématique».

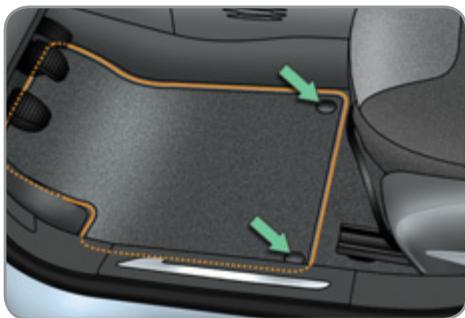

) vérifiez la bonne tenue du surtapis.
Lors de son premier montage, côté conducteur, utilisez exclusivement les fixations fournies dans la pochette jointe. Les autres surtapis sont simplement posés sur la moquette.
) Soulevez l’avant du tiroir et tirez-le.
) Soulevez-le et tirez-le entièrement.
Pour le démonter côté conducteur : ) reculez le siège au maximum, ) déclippez les fixations, ) retirez le surtapis.
- utilisez uniquement des surtapis adaptés aux fixations déjà présentes dans le véhicule ; leur utilisation est impérative, - ne superposez jamais plusieurs surtapis. L’utilisation de surtapis non homologués par CITROËN peut gêner l’accès aux pédales et entraver le fonctionnement du régulateur / limiteur de vitesse.
) En bout de course, appuyez sur le dessus du tiroir pour le bloquer. Ne placez pas d’objets lourds dans le tiroir.

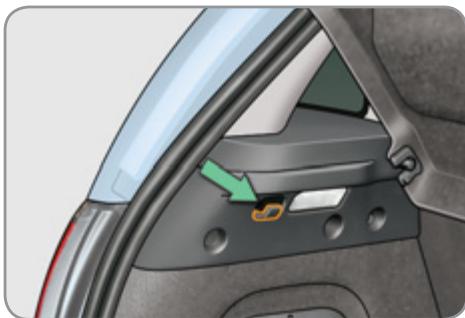

Ils permettent d’accrocher des sacs à provision.

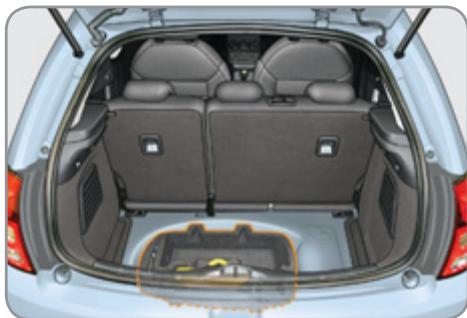

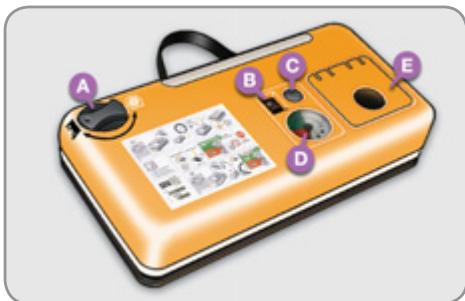

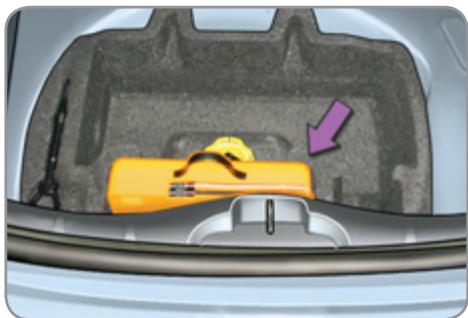

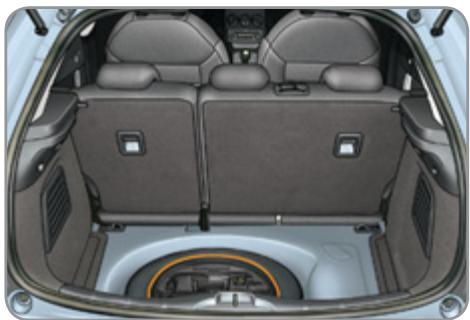

Celle-ci comporte des aménagements dédiés au rangement d’un kit de dépannage provisoire de pneumatique, d’une boîte d’ampoules de rechange, d’une trousse de secours, de deux triangles de présignalisation...
- conformément à la réglementation européenne, tous les enfants de moins de 12 ans ou d’une taille inférieure à un mètre cinquante doivent être transportés dans des sièges enfants homologués adaptés à leur poids, aux places équipées d’une ceinture de sécurité ou d’ancrages ISOFIX*, - statistiquement, les places les plus sûres pour le transport des enfants sont les places arrière de votre véhicule, - un enfant de moins de 9 kg doit obligatoirement être transporté en position «dos à la route» à l’avant comme à l’arrière.
Lorsqu’un siège enfant «dos à la route» est installé en place passager avant, l’airbag passager doit être impérativement neutralisé. Sinon, l’enfant risquerait d’être gravement blessé ou tué lors du déploiement de l’airbag.
Lorsqu’un siège enfant «face à la route» est installé en place passager avant, réglez le siège du véhicule en position longitudinale intermédiaire dossier redressé et laissez l’airbag passager actif.
CITROËN vous recommande de transporter les enfants sur les places arrière de votre véhicule : - «dos à la route» jusqu’à 2 ans, - «face à la route» à partir de 2 ans.
(groupes 0 (b) et 0+) Jusqu’à ≈ 1 an
(groupe 1) De 1 à ≈ 3 ans
(groupe 2) De 3 à ≈ 6 ans
(groupe 3) De 6 à ≈ 10 ans
U : place adaptée à l’installation d’un siège enfant s’attachant avec une ceinture de sécurité et homologué en universel, «dos à la route» et/ou «face à la route».
Pour l’installation du siège enfant avec la ceinture de sécurité, vérifiez que celle-ci est bien tendue sur le siège enfant et qu’elle maintient fermement le siège enfant sur le siège de votre véhicule. Si votre siège passager est réglable, avancez-le si nécessaire. Pour une installation optimale du siège enfant «face à la route», vérifiez que son dossier est bien en appui sur le dossier du siège du véhicule et que l’appui-tête ne gêne pas. Si vous devez enlever l’appui-tête, assurez-vous qu’il est bien rangé ou attaché afin d’éviter qu’il ne se transforme en projectile en cas de freinage important.
Neutralisez l’airbag passager dès qu’un siège enfant «dos à la route» est installé en place avant. Sinon, l’enfant risquerait d’être gravement blessé ou tué lors du déploiement de l’airbag. Installation d’un rehausseur La partie thoracique de la ceinture doit être positionnée sur l’épaule de l’enfant sans toucher le cou. Vérifiez que la partie abdominale de la ceinture de sécurité passe bien sur les cuisses de l’enfant. CITROËN vous recommande d’utiliser un rehausseur avec dossier, équipé d’un guide de ceinture au niveau de l’épaule.
- un ou plusieurs enfants seuls et sans surveillance dans un véhicule, - un enfant ou un animal dans une voiture exposée au soleil, vitres fermées, - les clés à la portée des enfants à l’intérieur du véhicule. Pour empêcher l’ouverture accidentelle des portières et des vitres arrière, utilisez le dispositif «Sécurité enfants». Veillez à ne pas ouvrir de plus d’un tiers les vitres arrière. Pour protéger vos jeunes enfants des rayons solaires, équipez les vitres arrière de stores latéraux.

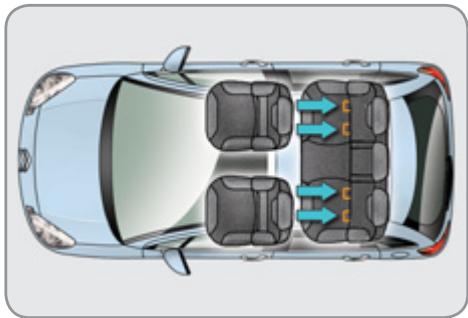

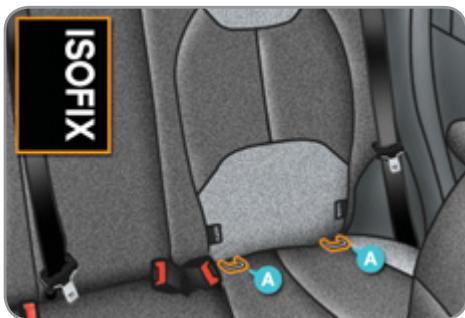

Votre véhicule a été homologué suivant la nouvelle réglementation ISOFIX. Les sièges enfants ISOFIX sont équipés de deux verrous qui viennent s’ancrer sur les deux anneaux A. Lors de l’installation d’un siège enfant ISOFIX sur la place arrière droite de la banquette, avant de fixer le siège, écartez au préalable la ceinture de sécurité arrière centrale vers le milieu du véhicule, de façon à ne pas gêner le fonctionnement de la ceinture. Certains sièges disposent également d’une sangle haute qui vient s’attacher sur l’anneau B. Pour attacher cette sangle, levez l’appui-tête du siège du véhicule, puis passez le crochet entre ses tiges. Fixez ensuite le crochet sur l’anneau B, puis tendez la sangle haute.
ISOFIX s’installant dans votre véhicule, consultez le tableau récapitulatif pour l’emplacement des sièges enfants ISOFIX.

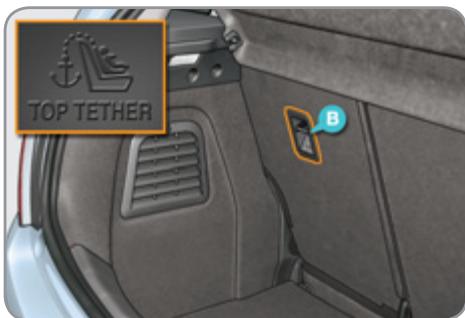

S’installe uniquement «face à la route». Est équipé d’une sangle haute à attacher sur l’anneau supérieur B, appelé TOP TETHER. Trois positions d’inclinaison de la coque : assise, repos et allongée. ) Réglez le siège avant du véhicule pour que les pieds de l’enfant ne touchent pas le dossier.
Ce siège enfant peut également être utilisé aux places non équipées d’ancrages ISOFIX. Dans ce cas, il est obligatoirement attaché au siège du véhicule par la ceinture de sécurité trois points. Suivez les indications de montage du siège enfant portées dans la notice d’installation du fabricant du siège.
ISOFIX aux places équipées d’ancrages ISOFIX dans le véhicule. Pour les sièges enfants ISOFIX universels et semi-universels, la classe de taille ISOFIX du siège enfant, déterminée par une lettre comprise entre A et G, est indiquée sur le siège enfant à côté du logo ISOFIX. Poids de l’enfant / âge indicatif
être installés en places arrière latérales
(groupe 0) «face à la route»
X : place non adaptée à l’installation d’un siège ISOFIX de la classe de taille indiquée. * Les nacelles et les lits «auto» ne peuvent pas être installés en place passager avant.

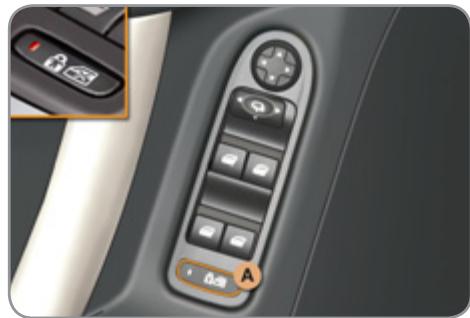

La commande est située sur la porte conducteur, avec les commandes de lève-vitres électriques.
) Avec la clé de contact, tournez la commande rouge d’un quart de tour : - vers la gauche sur la porte arrière gauche, - vers la droite sur la porte arrière droite.
Le voyant du bouton s’allume, accompagné d’un message sur l’écran multifonction. Ce voyant reste allumé, tant que la sécurité enfants est activée.
) Appuyez de nouveau sur le bouton. Le voyant du bouton s’éteint, accompagné d’un message sur l’écran multifonction. Ce voyant reste éteint, tant que la sécurité enfants est neutralisée.
Vérifiez l’état de la sécurité enfants à chaque mise du contact. Retirez toujours la clé de contact en quittant le véhicule, même pour une courte durée. En cas de choc violent, la sécurité enfants électrique se désactive automatiquement pour permettre la sortie des passagers arrière.
) Vous pouvez également les éteindre en appuyant sur le bouton.
- danger immédiat, - dépassement de cycliste ou de piéton, - approche d’endroit sans visibilité.
ABS peut se manifester par de légères vibrations sur la pédale de frein.
SYSTÈMES D’ASSISTANCE AU FREINAGE Ensemble de systèmes complémentaires pour vous aider à freiner en toute sécurité et de manière optimale dans les situations d’urgence : - le système antiblocage des roues (ABS), - le répartiteur électronique de freinage (REF), - l’aide au freinage d’urgence (AFU).
CITROËN ou un atelier qualifié. En cas de changement de roues (pneumatiques et jantes), veillez à ce qu’elles soient conformes aux prescriptions du constructeur.
Il se déclenche en fonction de la vitesse d’enfoncement de la pédale de frein. Cela se traduit par une diminution de la résistance de la pédale et une augmentation de l’efficacité du freinage. En cas de freinage d’urgence, appuyez très fortement sans jamais relâcher l’effort.
L’allumage de ce témoin, accompagné d’un signal sonore et d’un message sur l’écran, indique un dysfonctionnement de ces systèmes. Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
(ESP) L’antipatinage de roue optimise la motricité, afin d’éviter le patinage des roues, en agissant sur les freins des roues motrices et sur le moteur. Le contrôle dynamique de stabilité agit sur le frein d’une ou plusieurs roues et sur le moteur pour inscrire le véhicule dans la trajectoire souhaitée par le conducteur, dans la limite des lois de la physique. Activation Ces systèmes sont automatiquement activés à chaque démarrage du véhicule. En cas de problème d’adhérence ou de trajectoire, ces systèmes se mettent en marche. Ceci est signalé par le clignotement de ce témoin au combiné. Neutralisation Dans des conditions exceptionnelles (démarrage du véhicule embourbé, immobilisé dans la neige, sur sol meuble…), si vous n’arrivez pas à faire avancer votre véhicule, il peut s’avérer utile de neutraliser ponctuellement ces systèmes pour laisser patiner librement les roues et ainsi autoriser la progression du véhicule.
L’allumage de ce témoin au combiné et du voyant du bouton indique la neutralisation de ces systèmes. Il est conseillé de réactiver ces systèmes dès que possible.
Ces systèmes se réactivent automatiquement après chaque coupure de contact ou à partir de 50 km/h. ) Appuyez de nouveau sur le bouton «ESP OFF» pour les réactiver manuellement.
Le fonctionnement de ces systèmes est assuré à condition de respecter les préconisations du constructeur sur : - les roues (pneumatiques et jantes), - les composants de freinage, - les composants électroniques, - les procédures de montage et d’intervention. Après un choc, faites vérifier ces systèmes par le réseau CITROËN ou par un atelier qualifié.
Ce système améliore la sécurité aux places avant, lors des chocs frontaux et latéraux. Selon l’importance du choc, le système de prétension pyrotechnique tend instantanément les ceintures et les plaque sur le corps des occupants. Les ceintures à prétension pyrotechnique sont actives, lorsque le contact est mis. Le limiteur d’effort atténue la pression de la ceinture contre le thorax de l’occupant, améliorant ainsi sa protection. Verrouillage

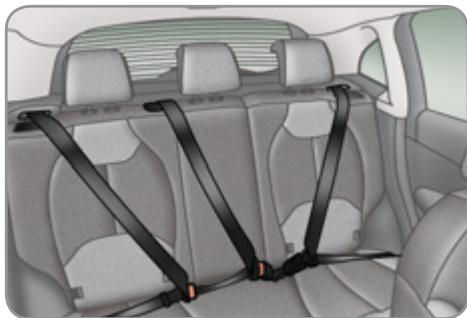

Ceintures de sécurité arrière Les places arrière sont équipées chacune d’une ceinture avec enrouleur, dotée de trois points d’ancrage.
A la mise du contact, ce témoin s’allume au combiné, lorsque le conducteur et/ou le passager avant n’a pas bouclé sa ceinture. A partir d’environ 20 km/h et pendant deux minutes, ce témoin clignote accompagné d’un signal sonore croissant. Passées ces deux minutes, ce témoin reste allumé tant que le conducteur et/ ou le passager avant ne boucle pas sa ceinture.
) Tirez la sangle, puis insérez le pêne dans la boucle. ) Vérifiez le verrouillage en effectuant un essai de traction sur la sangle. Déverrouillage ) Appuyez sur le bouton rouge de la boucle. ) Accompagnez l’enroulement de la ceinture.
) Vérifiez le verrouillage en effectuant un essai de traction sur la sangle.
Les ceintures de sécurité sont équipées d’un enrouleur permettant l’ajustement automatique de la longueur de sangle à votre morphologie. Le rangement de la ceinture s’effectue automatiquement lorsque celle-ci n’est pas utilisée. Avant et après utilisation, assurezvous que la ceinture est correctement enroulée. La partie basse de la sangle doit être positionnée le plus bas possible sur le bassin. La partie haute doit être positionnée dans le creux de l’épaule. Les enrouleurs sont équipés d’un dispositif de blocage automatique lors d’une collision, d’un freinage d’urgence ou du retournement du véhicule. Vous pouvez débloquer le dispositif en tirant fermement sur la sangle et en la relâchant pour qu’elle se rembobine légèrement.
- doit être tendue au plus près du corps, - doit être tirée devant vous par un mouvement régulier, en vérifiant qu’elle ne se vrille pas, - ne doit maintenir qu’une seule personne, - ne doit pas porter de trace de coupure ou d’effilochage, - ne doit pas être transformée ou modifiée afin de ne pas altérer sa performance. En raison des prescriptions de sécurité en vigueur, pour toute intervention sur votre véhicule, adressez vous à un atelier qualifié disposant de la compétence et du matériel adapté, ce que le réseau CITROËN est en mesure de vous apporter. Faites vérifier périodiquement vos ceintures par le réseau CITROËN ou par un atelier qualifié et, particulièrement si les sangles présentent des traces de détérioration. Nettoyez les sangles de ceinture avec de l’eau savonneuse ou un produit nettoyant textile, vendu dans le réseau CITROËN. Après rabattement ou déplacement d’un siège ou d’une banquette arrière, assurez-vous que la ceinture est correctement positionnée et enroulée.
Utilisez un siège enfant adapté, si le passager a moins de 12 ans ou mesure moins d’un mètre cinquante. N’utilisez jamais la même ceinture pour attacher plusieurs personnes. Ne transportez jamais un enfant sur vos genoux. En cas de choc En fonction de la nature et de l’importance des chocs, le dispositif pyrotechnique peut se déclencher avant et indépendamment du déploiement des airbags. Le déclenchement des prétensionneurs s’accompagne d’un léger dégagement de fumée inoffensive et d’un bruit, dus à l’activation de la cartouche pyrotechnique intégrée au système. Dans tous les cas, le témoin d’airbag s’allume. Après un choc, faites vérifier et éventuellement remplacer le système des ceintures de sécurité par le réseau CITROËN ou par un atelier qualifié.
(sauf le passager arrière central) ; aussitôt après le choc, les airbags se dégonflent rapidement afin de ne gêner ni la visibilité, ni la sortie éventuelle des occupants, - en cas de choc peu violent, d’impact sur la face arrière et dans certaines conditions de retournement, les airbags ne se déploieront pas ; seule la ceinture de sécurité suffit à assurer une protection optimale dans ces situations.
Cet équipement ne se déploie qu’une seule fois. Si un second choc survient (lors du même accident ou d’un autre accident), l’airbag ne se déclenchera pas.

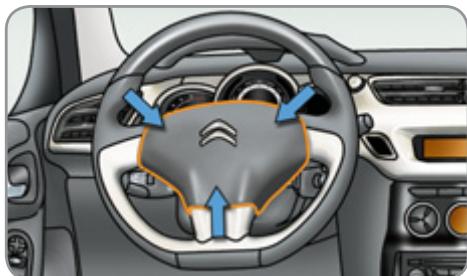

Pour le conducteur, il est intégré au centre du volant ; pour le passager avant, dans la planche de bord au-dessus de la boîte à gants.
B. Zone d’impact latéral.
Ils se déclenchent simultanément, sauf si l’airbag frontal passager est neutralisé, en cas de choc frontal violent appliqué sur tout ou partie de la zone d’impact frontal A, suivant l’axe longitudinal du véhicule dans un plan horizontal et de sens avant vers arrière du véhicule. L’airbag frontal s’interpose entre la têtethorax de l’occupant avant du véhicule et la planche de bord pour amortir sa projection en avant.
Neutralisation Pour assurer la sécurité de votre enfant, neutralisez impérativement l’airbag frontal passager lorsque vous installez un siège enfant «dos à la route» sur le siège passager avant. Sinon, l’enfant risquerait d’être gravement blessé ou tué lors du déploiement de l’airbag.
Ce témoin s’allume au combiné, contact mis et pendant toute la durée de la neutralisation.
Si ce témoin s’allume au combiné, accompagné d’un signal sonore et d’un message sur l’écran multifonction, consultez le réseau CITROËN ou un atelier qualifié pour vérification du système. Les airbags pourraient ne plus se déclencher en cas de choc violent. Si ce témoin clignote, consultez le réseau CITROËN ou un atelier qualifié. L’airbag frontal passager pourrait ne plus se déclencher en cas de choc violent. Si au moins un des deux témoins d’airbags s’allument en permanence, n’installez pas de siège enfant en place passager avant. Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Il se déclenche simultanément avec les airbags latéraux correspondants en cas de choc latéral violent appliqué sur tout ou partie de la zone d’impact latéral B, s’exerçant perpendiculairement à l’axe longitudinal du véhicule dans un plan horizontal et de sens extérieur vers intérieur du véhicule. L’airbag rideau s’interpose entre l’occupant avant ou arrière du véhicule et les vitres.

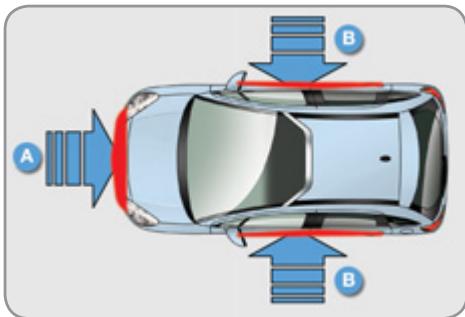

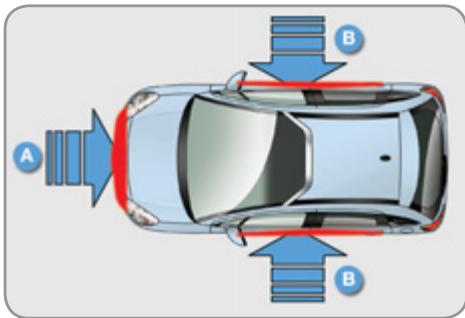

A. Zone d’impact frontal. B. Zone d’impact latéral. Système protégeant, en cas de choc latéral violent, le conducteur et les passagers (sauf le passager arrière central) afin de limiter les risques de traumatisme sur le côté de la tête. Chaque airbag rideau est intégré dans les montants et la partie supérieure de l’habitacle.
CITROËN ou un atelier qualifié pour vérification du système. Les airbags pourraient ne plus se déclencher en cas de choc violent. Lors d’un choc ou d’un accrochage léger sur le côté du véhicule ou en cas de tonneaux, l’airbag peut ne pas se déclencher. Lors d’une collision arrière ou frontale, l’airbag ne se déclenche pas.
Pour que les airbags soient pleinement efficaces, respectez les règles de sécurité suivantes : Adoptez une position assise normale et verticale. Attachez-vous dans votre siège et positionnez correctement la ceinture de sécurité. Ne laissez rien s’interposer entre les occupants et les airbags (enfant, animal, objet...). Cela pourrait entraver le fonctionnement des airbags ou blesser les occupants. Après un accident ou le vol du véhicule, faites vérifier les systèmes d’airbags. Toute intervention sur les systèmes d’airbags doit être réalisée exclusivement dans le réseau CITROËN ou dans un atelier qualifié. Même en observant toutes les précautions évoquées, un risque de blessures ou de légères brûlures à la tête, au buste ou aux bras, lors du déclenchement d’un airbag n’est pas exclu. En effet, le sac se gonfle de façon quasi-instantanée (quelques millisecondes) puis, se dégonfle dans le même temps en évacuant les gaz chauds par des orifices prévus à cet effet.
Ne conduisez pas en tenant le volant par ses branches ou en laissant les mains sur le moyeu central du volant. Ne posez pas les pieds sur la planche de bord, côté passager. Dans la mesure du possible, ne fumez pas, car le déploiement des airbags peut occasionner des brûlures ou des risques de blessures dus à la cigarette ou à la pipe. Ne démontez, percez ou soumettez jamais le volant à des coups violents.
Recouvrez les sièges uniquement avec des housses homologuées, compatibles avec le déclenchement des airbags latéraux. Pour connaître la gamme de housses adaptées à votre véhicule, vous pouvez consulter le réseau CITROËN (voir chapitre «Informations pratiques - § Accessoires»). Ne fixez ou ne collez rien sur les dossiers des sièges (vêtements...), cela pourrait occasionner des blessures au thorax ou au bras lors du déploiement de l’airbag latéral. N’approchez pas plus que nécessaire le buste de la porte.
Ne fixez ou ne collez rien sur le pavillon, cela pourrait occasionner des blessures à la tête lors du déploiement de l’airbag rideau. Si votre véhicule en est équipé, ne démontez pas les poignées de maintien implantées sur le pavillon, elles participent à la fixation des airbags rideaux.
Lors d’un stationnement dans une pente, braquez vos roues pour les caler contre le trottoir, serrez le frein de stationnement et engagez une vitesse.
Engagez uniquement la marche arrière, véhicule à l’arrêt, moteur au ralenti.
- sélectionnez toujours le point mort, - appuyez sur la pédale d’embrayage.
- Vous êtes sur le troisième rapport.
Les préconisations d’engagement de rapport ne doivent pas être considérées comme obligatoires. En effet, la configuration de la route, la densité de la circulation ou la sécurité restent des éléments déterminants dans le choix du rapport optimal. Le conducteur garde donc la responsabilité de suivre ou non les indications du système. Cette fonction ne peut pas être désactivée.
Le système ne propose en aucun cas : - d’engager le premier rapport, - d’engager la marche arrière, - de rétrograder.
Avec le mode automatisé, vous pouvez, à tout instant, reprendre momentanément le contrôle du passage des vitesses à l’aide des commandes sousvolant.
M + / -. Mode manuel avec passage séquentiel des vitesses. ) Déplacez le levier vers l’arrière, puis vers la gauche pour sélectionner ce mode, puis : - donnez une impulsion vers l’avant pour augmenter les rapports, - ou donnez une impulsion vers l’arrière pour diminuer les rapports.
) Appuyez derrière la commande sous-volant «+» pour passer le rapport supérieur. -. Commande à gauche du volant pour diminuer les rapports. ) Appuyez derrière la commande sous-volant «-» pour passer le rapport inférieur. Les commandes sous-volant ne permettent pas de sélectionner le point mort, ni de passer ou de quitter la marche arrière, ni de changer de mode de conduite.
(position A), le mode manuel (position M) ou la marche arrière (position R). Positions du levier de vitesses N. Neutral (Point mort). R. Reverse (Marche arrière). 1 2 3 4 5 / 6. Rapports en mode manuel. AUTO. Il s’allume à la sélection du mode automatisé. Il s’éteint au passage en mode manuel. ) Placez le pied sur le frein lorsque ce témoin clignote (ex : démarrage du moteur).
) Sélectionnez la position N. ) Appuyez à fond sur la pédale de frein. ) Démarrez le moteur. Appuyez obligatoirement sur la pédale de frein pendant le démarrage du moteur.
) Relâchez progressivement la pédale de frein. Les véhicules équipés d’une boîte manuelle pilotée 6 vitesses se déplacent aussitôt (reportezvous au paragraphe «Fonction de traction autonome»).
(Boîte manuelle pilotée 6 vitesses) Cette fonctionnalité permet de manœuvrer le véhicule avec une plus grande souplesse à faible vitesse (manoeuvre de stationnement, embouteillages…). Après avoir mis préalablement le levier en position A, M ou R, le véhicule se déplace dès que vous retirez le pied de la pédale de frein, à faible vitesse, moteur au ralenti.
- optimisation de la consommation, - style de conduite, - profil de la route, - charge du véhicule. Pour obtenir une accélération optimale, par exemple lors du dépassement d’un autre véhicule, appuyez fortement sur la pédale d’accélérateur et franchissez le point de résistance.
Après quelques instants sans action sur les commandes, la boîte de vitesses gère à nouveau les rapports automatiquement.
) Sélectionnez la position M. Les rapports engagés apparaissent successivement au combiné. Les demandes de changement de rapport sont prises en compte uniquement si le régime moteur le permet. Il n’est pas nécessaire de relâcher l’accélérateur pendant les changements de rapport. Lors d’un freinage ou d’un ralentissement, la boîte de vitesses rétrograde automatiquement pour permettre de relancer le véhicule sur le bon rapport. En cas de forte accélération, le rapport supérieur ne passera pas sans action du conducteur sur le levier de vitesses ou sur les commandes sous-volant (sauf si le régime moteur est proche du régime maxi). A tout instant, il est possible de changer de mode, en déplaçant le levier de vitesses de M à A ou inversement.
Pour engager la marche arrière, le véhicule doit être immobilisé avec le pied sur la pédale de frein. ) Sélectionnez la position R. Au passage de la marche arrière, un signal sonore retentit.
Pour engager la marche arrière, remettez le levier en position N, puis en position R.
Avant de couper le moteur, vous pouvez : - passer en position N pour être au point mort, ou - laisser le rapport engagé ; dans ce cas, le véhicule ne pourra pas être déplacé. Dans tous les cas de stationnement, vous devez impérativement serrer le frein de stationnement pour immobiliser le véhicule.
AUTO et - - apparaissent au combiné.
) Appuyez sur la pédale de frein. ) Attendez environ 30 secondes que N ou un rapport apparaisse au combiné. ) Déplacez le levier en position A, puis en position N. ) Pied toujours sur la pédale de frein, démarrez le moteur. La boîte de vitesses est à nouveau opérationnelle.
Contact mis, l’allumage de ce témoin et le clignotement de AUTO, accompagnés d’un signal sonore et d’un message sur l’écran multifonction, indiquent un dysfonctionnement de la boîte de vitesses. Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
- le programme neige pour améliorer la conduite en cas de mauvaise adhérence, - le fonctionnement manuel pour le passage séquentiel des vitesses par le conducteur.
Lorsque vous déplacez le levier dans la grille pour sélectionner une position, le témoin correspondant s’affiche au combiné. P. Parking (Stationnement). ) Appuyez sur la pédale de frein, lorsque ce témoin s’affiche au combiné (ex : démarrage du moteur).
Dans le cas contraire, un signal sonore retentit, accompagné d’un message sur l’écran multifonction. ) Moteur tournant, appuyez sur la pédale de frein. ) Desserrez le frein de stationnement. ) Sélectionnez la position R, D ou M. ) Relâchez progressivement la pédale de frein. Le véhicule se déplace aussitôt.
La boîte de vitesses fonctionne alors en mode auto-adaptatif, sans intervention du conducteur. Elle sélectionne en permanence le rapport de vitesse le mieux adapté au style de conduite, au profil de la route et à la charge du véhicule. Pour obtenir une accélération maximale sans toucher au levier, appuyez à fond sur la pédale d’accélérateur (kick down). La boîte de vitesses rétrograde automatiquement ou maintient le rapport sélectionné jusqu’au régime maximum du moteur. Lors du freinage, la boîte de vitesses rétrograde automatiquement afin d’offrir un frein moteur efficace. Lorsque vous relevez le pied brusquement de l’accélérateur, la boîte de vitesses ne passera pas au rapport supérieur, afin d’améliorer la sécurité.
Lorsque le moteur tourne au ralenti, freins desserrés, si la position R, D ou M est sélectionnée, le véhicule se déplace même sans intervention sur l’accélérateur. Moteur tournant, ne laissez jamais des enfants sans surveillance à l’intérieur du véhicule. Moteur tournant, en cas d’opération d’entretien, serrez le frein de stationnement et sélectionnez la position P.
) Appuyez sur le bouton «S», une fois le moteur démarré. La boîte de vitesses privilégie automatiquement un style de conduite dynamique. S apparaît au combiné.
) Appuyez sur le bouton «7», une fois le moteur démarré. La boîte de vitesses s’adapte à la conduite sur routes glissantes. Ce programme facilite les démarrages et la motricité lorsque les conditions d’adhérence sont faibles. 7 apparaît au combiné.
Ne sélectionnez jamais les positions P ou R, tant que le véhicule n’est pas complètement immobilisé.
) A tout moment, appuyez à nouveau sur le bouton sélectionné pour quitter le programme engagé et revenir en mode auto-adaptatif.
Le passage d’une vitesse à une autre est réalisé uniquement si les conditions de vitesse véhicule et de régime moteur le permettent ; sinon, les lois du fonctionnement automatique s’imposeront momentanément.
En fonctionnement manuel, les programmes sport et neige sont inopérants.
Ce symbole s’affiche si un rapport est mal engagé (sélecteur entre deux positions).
Avant de couper le moteur, vous pouvez passer en position P ou N pour être au point mort. Dans les deux cas, serrez le frein de stationnement pour immobiliser le véhicule.
) Repositionnez le levier en position P ; le message disparaît.
Contact mis, l’allumage de ce témoin, accompagné d’un signal sonore et d’un message sur l’écran multifonction, indiquent un dysfonctionnement de la boîte de vitesses. Dans ce cas, celle-ci passe en mode secours en se bloquant sur le 3ème rapport. Vous pouvez alors ressentir un choc important en passant de P à R et de N à R. Ce choc est sans risque pour la boîte de vitesses. Ne dépassez pas la vitesse de 100 km/h dans la limite de la réglementation locale. Consultez rapidement le réseau CITROËN ou un atelier qualifié.
- si vous appuyez en même temps sur les pédales d’accélérateur et de frein, - si vous forcez, en cas de panne batterie, le passage du levier de la position P à une autre. Afin de limiter la consommation de carburant lors d’un arrêt prolongé moteur tournant (embouteillage...), positionnez le levier de vitesses sur N et serrez le frein de stationnement.
Le témoin «ECO» s’allume au combiné et le moteur se met en veille : -
Un compteur de temps cumule les durées de mise en mode STOP au cours du trajet. Il se remet à zéro à chaque mise du contact avec la clé.
STOP est indisponible pendant les quelques secondes qui suivent le désengagement de la marche arrière. Le mode STOP ne modifie pas les fonctionnalités du véhicule, comme par exemple le freinage, la direction assistée...
Le mode STOP ne s’active pas lorsque : - (charge de la batterie, température du moteur, assistance au freinage, température extérieure...) le nécessitent pour assurer le contrôle du système. Le témoin «ECO» clignote quelques secondes, puis s’éteint.
● ou levier de vitesses en position N et pédale de frein relâchée, lorsque vous passez le levier de vitesses en position A ou M, ● ou lorsque vous engagez la marche arrière.
11 km/h avec une boîte manuelle pilotée, certaines conditions ponctuelles (charge de la batterie, température du moteur, assistance au freinage, réglage de l’air conditionné...) le nécessitent pour assurer le contrôle du système ou du véhicule. Le témoin «ECO» clignote quelques secondes, puis s’éteint.
Avec une boîte de vitesses manuelle en mode STOP, en cas de passage d’un rapport sans avoir complètement débrayé, un message s’affiche pour vous inciter à renfoncer la pédale d’embrayage afin d’assurer le redémarrage.
Appuyez de nouveau sur la commande «ECO OFF». Le système est de nouveau actif ; ceci est signalé par l’extinction du voyant de la commande, accompagné d’un message sur l’écran. Le système se réactive automatiquement à chaque nouveau démarrage avec la clé.
Faites vérifier par le réseau CITROËN ou par un atelier qualifié. En cas d’anomalie en mode STOP, il est possible que le véhicule cale. Il est alors nécessaire de couper le contact, puis de redémarrer avec la clé.
Le montage d’une batterie non référencée par CITROËN entraîne des risques de dysfonctionnement du système.
- certaines conditions de pente sont réunies, - la porte conducteur est fermée. La fonction aide au démarrage en pente ne peut pas être neutralisée.
(position M) avec la boîte manuelle pilotée.
Si vous devez sortir du véhicule moteur tournant, serrez manuellement le frein de stationnement puis vérifiez que le témoin de frein de stationnement est allumé fixement au combiné.
Consultez le réseau CITROËN ou un atelier qualifié pour vérification du système.
Vitesse limite atteinte, la pédale d’accélérateur ne produit plus d’effet. La mise en marche du limiteur est manuelle : celle-ci nécessite une vitesse programmée d’au moins 30 km/h. La mise à l’arrêt du limiteur est obtenue par action manuelle sur la commande. En appuyant fortement sur la pédale d’accélérateur, il est possible de dépasser momentanément la vitesse programmée. Pour revenir à la vitesse programmée, il suffit de descendre à une vitesse inférieure à la vitesse programmée. La valeur de vitesse programmée reste en mémoire à la coupure du contact.
1. Molette de sélection du mode limiteur. 2. Touche de diminution de la valeur. 3. Touche d’augmentation de la valeur. 4. Touche de marche / arrêt de la limitation.
5. Indication de marche / arrêt de la limitation. 6. Indication de sélection du mode limiteur. 7. Valeur de la vitesse programmée.
Le limiteur ne peut, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance, ni la responsabilité du conducteur.
) Réglez la valeur de vitesse en appuyant sur la touche 2 ou 3 (ex : 90 km/h). Vous pouvez ensuite modifier la vitesse programmée à l’aide des touches 2 et 3 : - de + ou - 1 km/h = appui court, - de + ou - 5 km/h = appui long, - par pas de + ou - 5 km/h = appui maintenu. ) Mettez en marche le limiteur en appuyant sur la touche 4. ) Arrêtez le limiteur en appuyant sur la touche 4 : l’afficheur confirme l’arrêt (PAUSE). ) Remettez en marche le limiteur en appuyant de nouveau sur la touche 4.
En cas de dysfonctionnement du limiteur, la vitesse s’efface entraînant le clignotement des tirets. Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Le retour à la vitesse programmée, par décélération volontaire ou non du véhicule, annule automatiquement le clignotement.
) Tournez la molette 1 en position «0» : le mode limiteur est désélectionné. L’affichage revient au totalisateur kilométrique.
Pour éviter tout risque de blocage des pédales : - veillez au bon positionnement du surtapis, - ne superposez jamais plusieurs surtapis.
La mise en marche du régulateur est manuelle : celle-ci nécessite une vitesse minimale du véhicule de 40 km/h, ainsi que l’engagement : - du quatrième rapport en boîte de vitesses manuelle, - en conduite séquentielle, du deuxième rapport en boîte manuelle pilotée ou automatique, - de la position A en boîte manuelle pilotée ou D en boîte de vitesses automatique. La mise à l’arrêt du régulateur est obtenue par action manuelle ou par action sur les pédales de frein ou d’embrayage ou en cas de déclenchement du système ESP pour des raisons de sécurité. En appuyant sur la pédale d’accélérateur, il est possible de dépasser momentanément la vitesse programmée. Pour revenir à la vitesse programmée, il suffit alors de relâcher la pédale d’accélérateur. La coupure du contact annule toute valeur de vitesse programmée.
1. Molette de sélection du mode régulateur. 2. Touche de diminution de la valeur. 3. Touche d’augmentation de la valeur. 4. Touche d’arrêt / reprise de la régulation.
5. Indication d’arrêt / reprise de la régulation. 6. Indication de sélection du mode régulateur. 7. Valeur de la vitesse programmée.
Le régulateur ne peut, en aucun cas, remplacer le respect des limitations de vitesse, ni la vigilance, ni la responsabilité du conducteur.
- de + ou - 1 km/h = appui court, - de + ou - 5 km/h = appui long, - par pas de + ou - 5 km/h = appui maintenu. ) Arrêtez le régulateur en appuyant sur la touche 4 : l’afficheur confirme l’arrêt (PAUSE).
) Tournez la molette 1 en position «0» : le mode régulateur est désélectionné. L’affichage revient au totalisateur kilométrique.
En cas de dysfonctionnement du régulateur, la vitesse s’efface entraînant le clignotement des tirets. Faites vérifier par le réseau CITROËN ou par un atelier qualifié.
Ne pas utiliser le régulateur de vitesse sur route glissante ou en circulation dense. En cas de forte descente, le régulateur de vitesse ne pourra pas empêcher le véhicule de dépasser la vitesse programmée. Pour éviter tout risque de blocage des pédales : - veillez au bon positionnement du surtapis, - ne superposez jamais plusieurs surtapis.

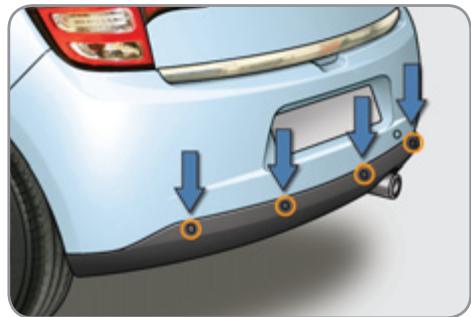

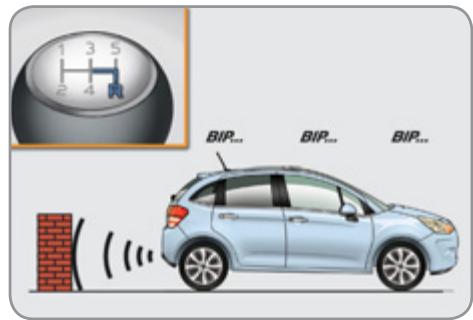

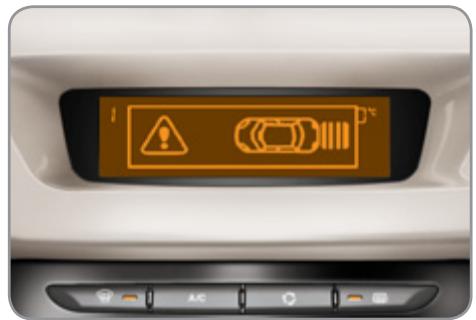

L’information de proximité est donnée par : - un signal sonore, d’autant plus rapide que le véhicule se rapproche de l’obstacle, - un graphique (selon version) sur l’écran multifonction avec des pavés de plus en plus proches du véhicule. Lorsque la distance «arrière véhicule/ obstacle» est inférieure à trente centimètres, le signal sonore devient continu et le symbole «Danger» apparaît sur l’écran multifonction.
Le système d’aide au stationnement ne peut, en aucun cas, remplacer la vigilance et la responsabilité du conducteur.
L’état du système est mémorisé à la coupure du contact. Pour plus de détails sur l’accès au menu de l’aide au stationnement, reportez-vous à la partie «Configuration / Paramétrage du véhicule» correspondant à votre écran dans le chapitre «Écrans multifonctions».
Recherche et de Développement TOTAL élaborent pour CITROËN des lubrifiants répondant aux dernières innovations techniques des véhicules CITROËN, en compétition et dans la vie de tous les jours. C’est pour vous l’assurance d’obtenir les meilleures performances pour votre moteur. Une protection optimale de votre moteur En effectuant l’entretien de votre véhicule CITROËN, avec les lubrifiants TOTAL, vous contribuez à améliorer la longévité et les performances de votre moteur tout en respectant l’environnement.
Start pour éviter tout risque de blessure lié à un déclenchement automatique du mode START. ) Ouvrez la porte avant gauche. ) Tirez la commande intérieure A, située en bas de l’encadrement de la porte.

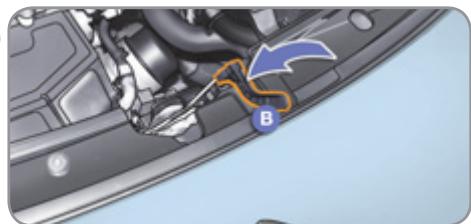

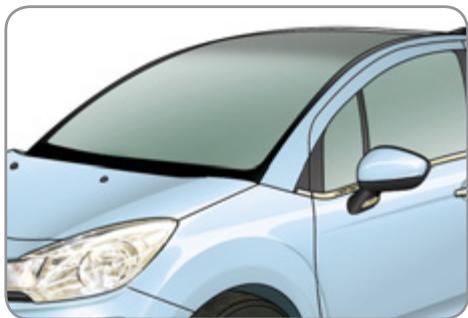

) Clippez la béquille dans son logement. ) Abaissez le capot et lâchez-le en fin de course. ) Tirez sur le capot pour vérifier son bon verrouillage.
(DIESEL) Pour les véhicules équipés d’un moteur HDI, en cas de panne sèche, il est nécessaire de réamorcer le circuit de carburant. Ce système est composé d’une pompe de réamorçage et d’un tuyau transparent sous le capot moteur. ) Remplissez le réservoir de carburant avec au moins cinq litres de gazole. ) Ouvrez le capot moteur. ) Selon version, déclippez le cache de style pour accéder à la pompe de réamorçage. ) Actionnez la pompe de réamorçage jusqu’à obtenir son durcissement (le premier appui peut être dur) et voir du carburant dans le tuyau transparent avec le connecteur vert. ) Actionnez le démarreur jusqu’à la mise en route du moteur. ) Selon version, remettez en place et clippez le cache de style. ) Refermez le capot moteur.
Actionnez de nouveau la pompe de réamorçage, puis le démarreur.

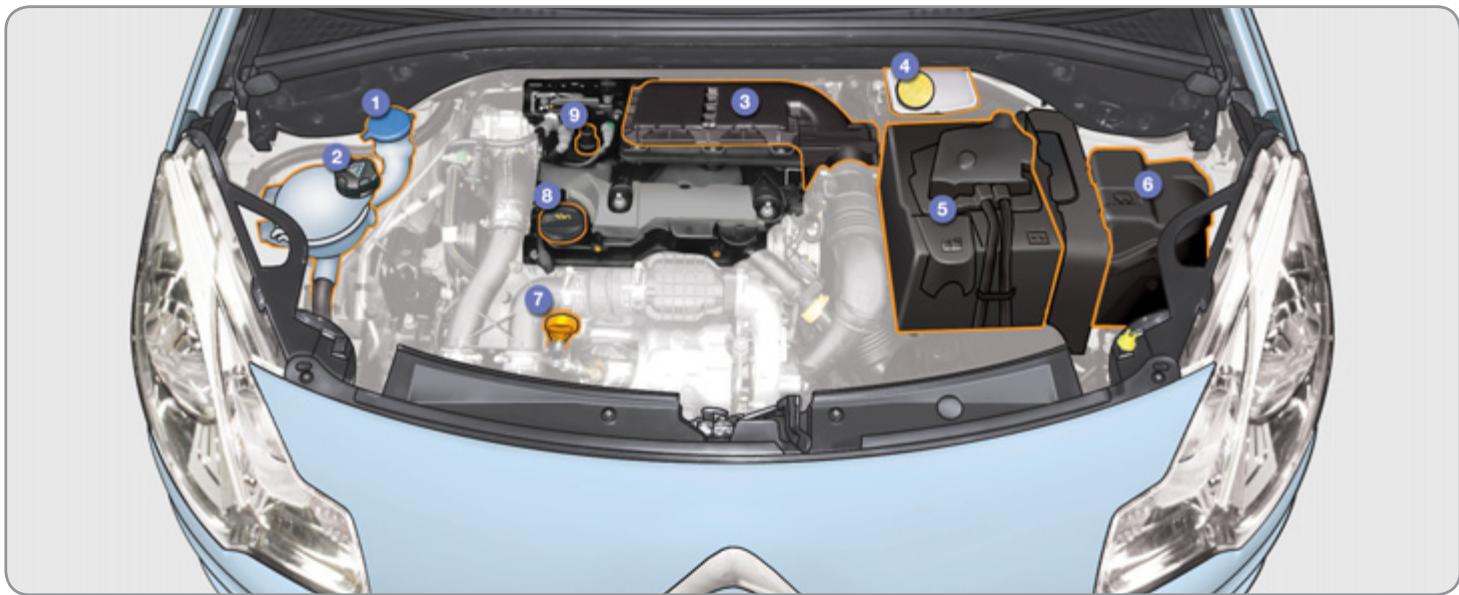

1. Réservoir du liquide lave-vitre. Elle s’effectue soit à la mise du contact avec l’indicateur de niveau d’huile au combiné, soit avec la jauge manuelle. Il est normal d’effectuer des appoints d’huile entre deux révisions. CITROËN vous préconise de contrôler le niveau d’huile, avec appoint si nécessaire, tous les 5 000 kilomètres. Vidange du moteur Reportez-vous au carnet d’entretien pour connaître la périodicité de cette opération. Pour préserver la fiabilité des moteurs et les dispositifs d’antipollution, l’utilisation d’additif dans l’huile moteur est à proscrire. Caractéristiques de l’huile L’huile doit correspondre à votre motorisation et être conforme aux recommandations du constructeur.
«MAXI». Sinon, vérifiez l’usure des plaquettes de frein.
Reportez-vous au carnet d’entretien pour connaître la périodicité de cette opération.
Ce liquide ne nécessite aucun renouvellement.
Ce liquide doit être conforme aux recommandations du constructeur et répondre aux normes DOT4.
Ce liquide doit être conforme aux recommandations du constructeur.
Lorsque le moteur est chaud, la température de ce liquide est régulée par le moto-ventilateur. Celui-ci peut fonctionner contact coupé. Pour les véhicules équipés de filtre à particules, le moto-ventilateur peut fonctionner après l’arrêt du véhicule, même moteur froid. De plus, le circuit de refroidissement étant sous pression, attendez au moins une heure après l’arrêt du moteur pour intervenir.
Caractéristiques du liquide Pour assurer un nettoyage optimal et éviter le gel, la mise à niveau ou le remplacement de ce liquide ne doit pas être effectué avec de l’eau.
Sinon, faites-les contrôler par le réseau CITROËN ou par un atelier qualifié.
La batterie est sans entretien. Néanmoins, vérifiez la propreté et le serrage des cosses, surtout en périodes estivale et hivernale.
La mise à niveau de cet additif doit impérativement et rapidement être effectuée par le réseau CITROËN ou par un atelier qualifié.
Videz l’huile usagée dans les containers dédiés à cet usage dans le réseau CITROËN ou dans un atelier qualifié.
Le non-respect de ces consignes risque d’entraîner une usure prématurée de la batterie.
à prendre avant son débranchement et après son rebranchement.
Reportez-vous au carnet d’entretien pour connaître la périodicité de remplacement de ces éléments. En fonction de l’environnement (atmosphère poussiéreuse...) et de l’utilisation du véhicule (conduite urbaine...), changez-les si nécessaire deux fois plus souvent (voir paragraphe «Moteurs»). Un filtre habitacle encrassé peut détériorer les performances du système d’air conditionné et générer des odeurs indésirables.
Changez le filtre à huile à chaque vidange d’huile moteur. Reportez-vous au carnet d’entretien pour connaître la périodicité de remplacement de cet élément.
Selon votre version de combiné, le début de saturation du filtre à particules est indiqué par : - l’allumage fixe du témoin de filtre à particules, accompagné d’un signal sonore, ou - l’allumage temporaire du témoin de service, accompagné d’un signal sonore et d’un message de risque de colmatage du filtre à particules. Dès que les conditions de circulation le permettent, régénérez le filtre en roulant à une vitesse d’au moins 60 km/h jusqu’à l’extinction du témoin. Si le témoin reste affiché, reportez-vous au paragraphe «Niveau d’additif». Sur un véhicule neuf, les premières opérations de régénération du filtre à particules peuvent s’accompagner d’odeurs de «brûlé» qui sont parfaitement normales. Après un fonctionnement prolongé du véhicule à très basse vitesse ou au ralenti, vous pouvez exceptionnellement constater des émissions de vapeur d’eau à l’échappement, lors d’accélérations. Celles-ci sont sans conséquence sur le comportement du véhicule et sur l’environnement.
La boîte de vitesses est sans entretien (pas de vidange). Reportez-vous au carnet d’entretien pour connaître la périodicité de contrôle du niveau de cet élément.
La boîte de vitesses est sans entretien (pas de vidange). Reportez-vous au carnet d’entretien pour connaître la périodicité de contrôle de cet élément.
La boîte de vitesses est sans entretien (pas de vidange). Reportez-vous au carnet d’entretien pour connaître la périodicité de contrôle de cet élément.
L’usure des freins dépend du style de conduite, en particulier pour les véhicules utilisés en ville, sur courtes distances. Il peut être nécessaire de faire contrôler l’état des freins, même entre les révisions du véhicule. Hors fuite dans le circuit, une baisse du niveau du liquide de frein indique une usure des plaquettes de freins.
Pour toute information relative à la vérification de l’état d’usure des disques de freins, consultez le réseau CITROËN ou un atelier qualifié.
Une trop grande course du frein de stationnement ou la constatation d’une perte d’efficacité de ce système impose un réglage même entre deux révisions. Le contrôle de ce système est à faire effectuer par le réseau CITROËN ou par un atelier qualifié.
Afin d’optimiser le fonctionnement d’organes aussi importants que le circuit de freinage, CITROËN sélectionne et propose des produits bien spécifiques. Afin de ne pas endommager les organes électriques, il est formellement interdit d’utiliser le lavage à haute pression dans le compartiment moteur.

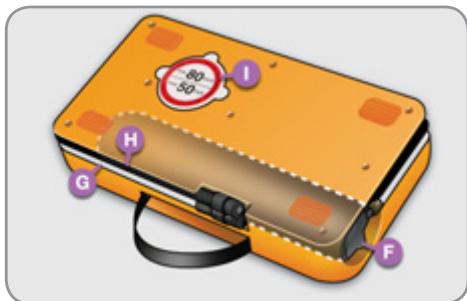

A. Sélecteur de position «Réparation» ou «Gonflage». B. Interrupteur marche «I» / arrêt «O». C. Bouton de dégonflage. D. Manomètre (en bar ou p.s.i.). G. Tuyau blanc avec bouchon pour la réparation. H. Tuyau noir pour le gonflage. I. Autocollant de limitation de vitesse.
Ne dépassez pas la vitesse de 80 km/h en roulant avec un pneumatique réparé à l’aide de ce type de kit.
) Dévissez le bouchon du tuyau blanc. ) Raccordez le tuyau blanc à la valve du pneumatique à réparer.
Tenez ce produit hors de portée des enfants.
) Démarrez le véhicule et laissez le moteur tourner.
CITROËN ou un atelier qualifié pour le dépannage de votre véhicule.
Faites attention de ne pas salir votre véhicule avec des traces de liquide. Gardez le kit à portée de mains. ) Roulez immédiatement pendant environ cinq kilomètres, à vitesse réduite (entre 20 et 60 km/h), afin de colmater la crevaison. ) Arrêtez-vous pour vérifier la réparation et la pression à l’aide du kit.

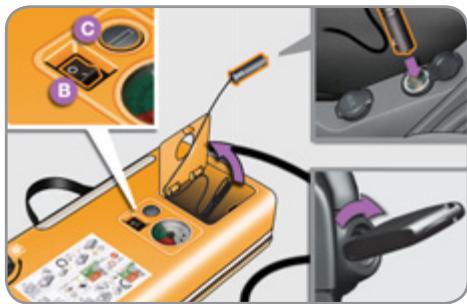

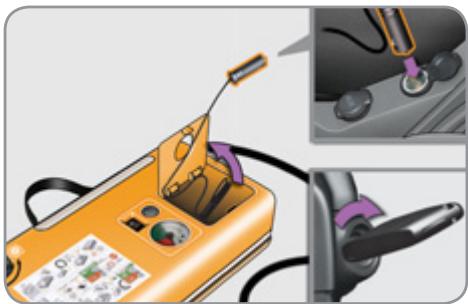

2. Gonflage ) Connectez de nouveau la prise électrique du compresseur à la prise 12 V du véhicule. ) Démarrez de nouveau le véhicule et laissez le moteur tourner.
Informez impérativement le technicien que vous avez utilisé ce kit. Après diagnostic, le technicien vous informera si le pneumatique peut être réparé ou s’il doit être remplacé.
Une perte conséquente de pression indique que la fuite n’est pas bien colmatée ; consultez le réseau CITROËN ou un atelier qualifié pour le dépannage de votre véhicule. ) Retirez le kit, puis rangez-le. ) Roulez à vitesse réduite (80 km/h maxi) en limitant à 200 km environ la distance effectuée.
) Dévissez la cartouche par le bas.
140 La cartouche de liquide est à usage unique ; même entamée, elle doit être remplacée. Après utilisation, ne jetez pas la cartouche dans la nature, rapportez-la dans le réseau CITROËN ou à un organisme chargé de sa récupération. N’oubliez pas de vous réapprovisionner avec une nouvelle cartouche disponible dans le réseau CITROËN ou dans un atelier qualifié.

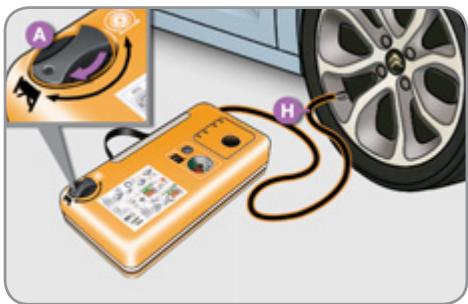

) Déroulez complètement le tuyau noir H. ) Raccordez le tuyau noir à la valve de la roue ou de l’accessoire. Si nécessaire, montez au préalable un des embouts fourni avec le kit.
) Démarrez le véhicule et laissez le moteur tourner. ) Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur B en position «I» ; pour dégonfler : interrupteur B en position «O» et appui sur bouton C), conformément à l’étiquette de pression des pneumatiques du véhicule ou de l’accessoire. ) Retirez le kit, puis rangez-le.

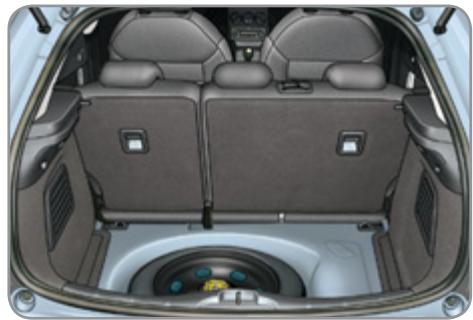

Pour y accéder : ) ouvrez le coffre, ) soulevez le plancher, ) retirez le caisson de rangement en polystyrène, ) déclippez et retirez le boîtier support contenant les outillages.

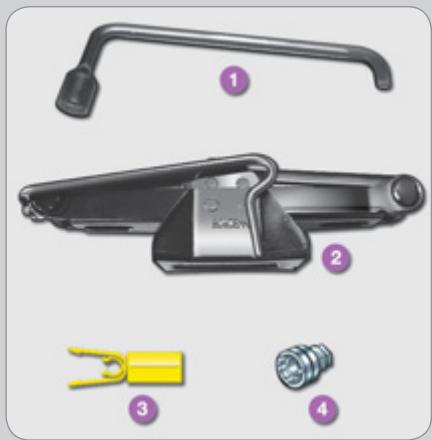

Tous ces outillages sont spécifiques à votre véhicule. Ne les utilisez pas pour d’autres usages. 1. Clé démonte-roue. Permet la dépose de l’enjoliveur et la dépose des vis de fixation de la roue. 2. Cric avec manivelle intégrée. Permet le soulèvement du véhicule. 3. Outil «cabochons» de vis. Permet la dépose des protecteurs (cabochons) de vis sur les roues aluminium. 4. Douille pour vis antivol (située dans la boîte à gants). Permet l’adaptation de la clé démonte-roue aux vis spéciales «antivol» (si votre véhicule en est équipé).
Lors du démontage de la roue, dégagez au préalable l’enjoliveur à l’aide de la clé démonte-roue 1 en tirant au niveau du passage de la valve. Lors du remontage de la roue, remontez l’enjoliveur en commençant par placer son encoche en regard de la valve, et appuyez sur son pourtour avec la paume de la main.
Pour y accéder, voir le paragraphe «Accès aux outillages» de la page précédente.

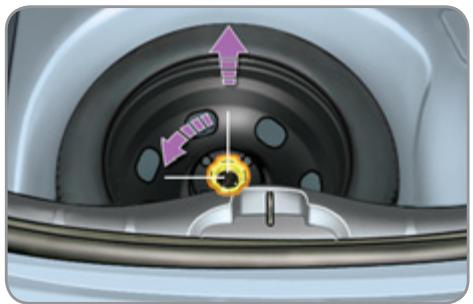

Retrait de la roue ) Dévissez la vis centrale jaune. ) Relevez la roue de secours vers vous par l’arrière. ) Retirez la roue du coffre.

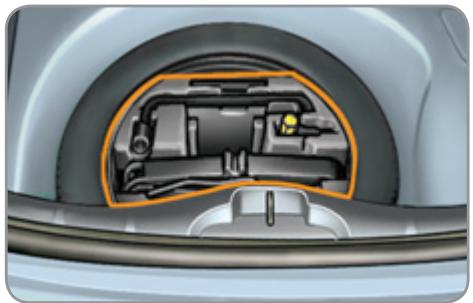

) Remettez en place la roue dans son logement. ) Dévissez de quelques tours la vis centrale jaune, puis mettez-la en place au centre de la roue. ) Serrez à fond jusqu’au cliquetis la vis centrale pour bien maintenir la roue. ) Remettez en place le boîtier support au centre de la roue et clippez-le. ) Remettez en place le caisson de rangement en polystyrène. ) Remettez en place le tapis au fond du coffre en le pliant légèrement en deux (voir chapitre «Aménagements - § Boîte de rangement»). Sur les véhicules équipés d’une roue de secours de type «galette», la roue crevée ne peut être mise en lieu et place de la roue «galette».
à ne pas gêner la circulation : le sol doit être horizontal, stable et non glissant. Serrez le frein de stationnement, coupez le contact et engagez la première vitesse* de façon à bloquer les roues. Placez une cale si nécessaire sous la roue diagonalement opposée à celle à remplacer. Assurez-vous impérativement que les occupants sont sortis du véhicule et situés dans une zone garantissant leur sécurité. Ne vous engagez jamais sous un véhicule levé par un cric ; utilisez une chandelle.
) Retirez le cabochon sur chacune des vis à l’aide de l’outil 3 (avec roues aluminium uniquement). ) Montez la douille antivol 4 sur la clé démonte-roue 1 pour débloquer la vis antivol (si votre véhicule en est équipé). ) Débloquez les autres vis uniquement avec la clé démonte-roue 1.

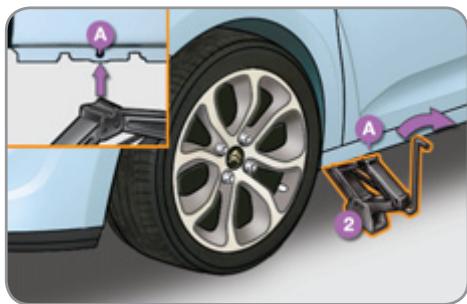

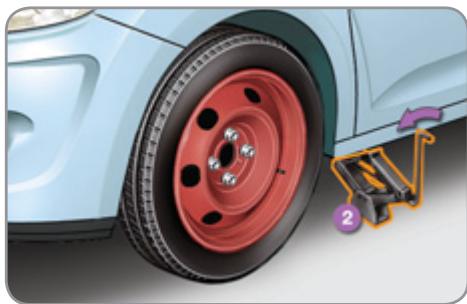

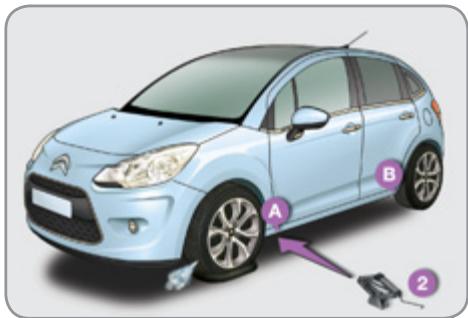

) Déployez le cric 2 jusqu’à ce que sa semelle soit en contact avec le sol. Assurez-vous que l’axe de la semelle du cric est à l’aplomb de l’emplacement A ou B utilisé.

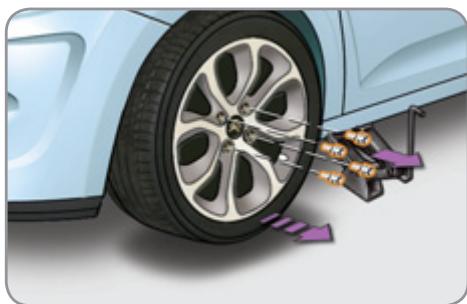

) Retirez les vis et conservez-les dans un endroit propre. ) Dégagez la roue.

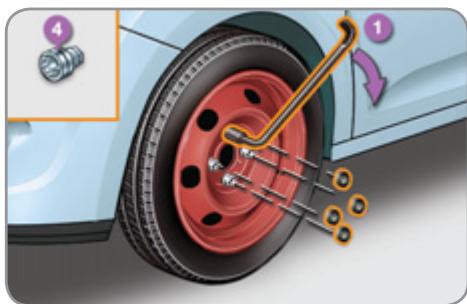

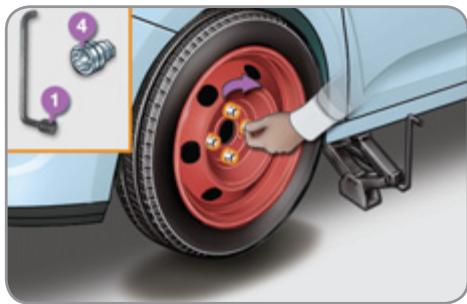

) Vissez les vis à la main jusqu’en butée. ) Effectuez un pré-serrage de la vis antivol (si votre véhicule en est équipé) avec la clé démonte-roue 1 équipée de la douille antivol 4. ) Effectuez un pré-serrage des autres vis uniquement avec la clé démonte-roue 1. ) Redescendez le véhicule à fond. ) Repliez le cric 2 et dégagez-le.
144 En utilisant la roue de secours de type «galette», ne dépassez pas la vitesse de 80 km/h. Faites rapidement contrôler le serrage des vis et la pression de la roue de secours par le réseau CITROËN ou par un atelier qualifié. Faites réparer la roue crevée et replacez-la aussitôt sur le véhicule. Il n’est pas permis de faire rouler le véhicule avec plus d’une roue de secours à usage temporaire en même temps.
) Bloquez les autres vis uniquement avec la clé démonte-roue 1. ) Remontez les cabochons sur chacune des vis (avec roues aluminium uniquement). ) Rangez l’outillage dans le boîtier support.
) ne les nettoyez pas avec un chiffon sec ou abrasif, ni avec un produit détergent ou solvant, ) utilisez une éponge et de l’eau savonneuse, ) en utilisant le lavage hautepression sur des salissures persistantes, ne dirigez pas de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur joint d’étanchéité.
Le changement d’une lampe doit se faire projecteur éteint depuis quelques minutes (risque de brûlure grave). Il est impératif de n’utiliser que des lampes de type anti-ultraviolet (UV), afin de ne pas détériorer le projecteur. Remplacez toujours une lampe défectueuse par une lampe neuve ayant les mêmes référence et caractéristiques.
(PY21W ambre). 2. Feux de position (W5W). 3. Feux de route (H1-55W). 4. Feux de croisement (H7-55W). 5. Projecteurs antibrouillard (PSX24W). ) Tournez d’un quart de tour le portelampe et retirez-le. ) Tirez la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.

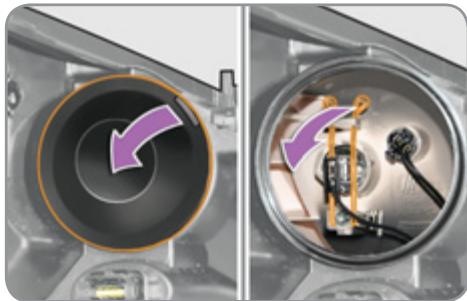

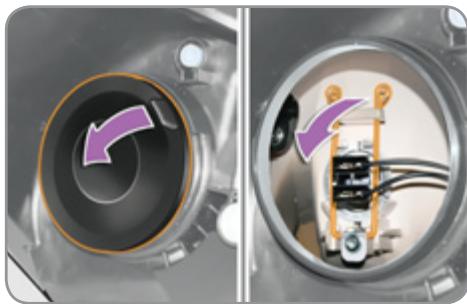

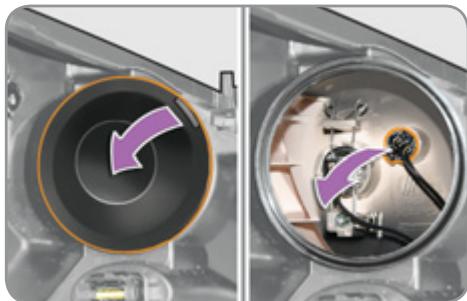

) Retirez le couvercle de protection en tirant sur la languette. ) Débranchez le connecteur de la lampe. ) Ecartez les ressorts pour libérer la lampe. ) Retirez la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
) Retirez le couvercle de protection en tirant sur la languette. ) Débranchez le connecteur de la lampe. ) Ecartez les ressorts pour libérer la lampe. ) Retirez la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
) Retirez le couvercle de protection en tirant sur la languette. ) Tirez le porte-lampe en pressant les languettes de part et d’autre. ) Tirez la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.

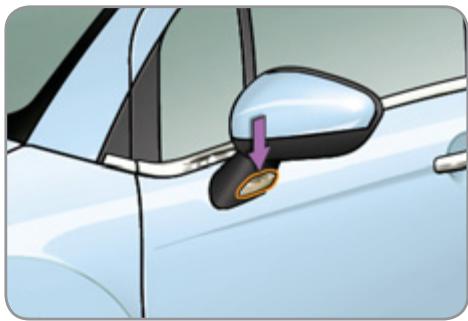

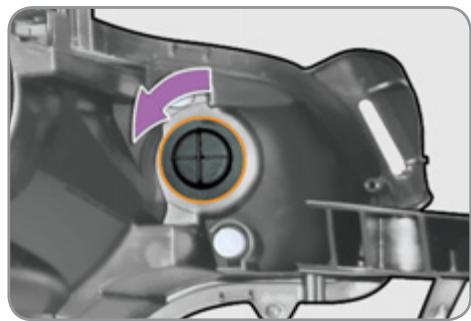

) Basculez le tournevis pour extraire le répétiteur et retirez-le. ) Débranchez le connecteur du répétiteur. ) Remplacez le module. Pour le remontage, effectuez ces opérations dans le sens inverse.
) Débranchez le connecteur du portelampe noir en appuyant sur la languette en partie supérieure. ) Retirez le porte-lampe en appuyant sur les deux clips (en haut et en bas). ) Remplacez le module. Pour le remontage, effectuez ces opérations dans le sens inverse.
En cas de difficulté pour le remplacement de ces lampes, vous pouvez aussi consulter le réseau CITROËN ou un atelier qualifié.

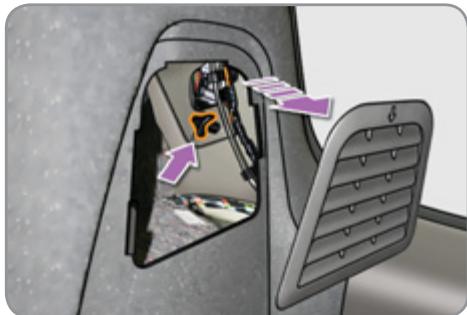

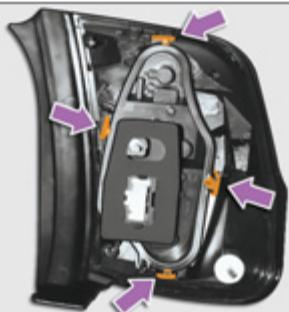

147 ) retirez la trappe d’accès sur la garniture latérale correspondante, ) dévissez l’écrou papillon de fixation du feu, ) déclipez le connecteur du feu, ) sortez avec précaution le feu en le tirant dans l’axe vers l’extérieur,

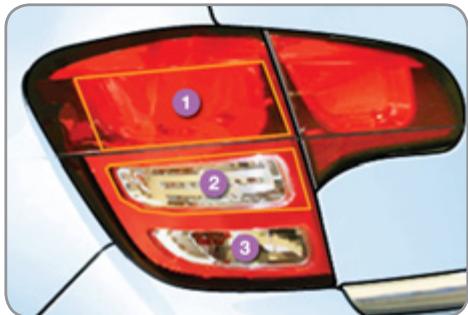

(P21/5W). 2. Indicateurs de direction (PY21W ambre). 3. Feu antibrouillard, côté gauche ) écartez les quatre languettes et retirez le porte-lampes, ) tournez d’un quart de tour la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse. Veillez à engager le feu dans ses guides en restant bien dans l’axe du véhicule.

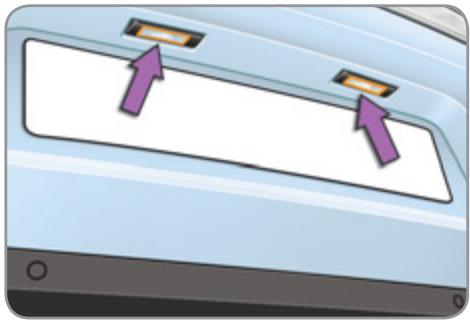

) Retirez le transparent. ) Tirez la lampe et remplacez-la.
) Retirez les deux obturateurs A situés sur la doublure. ) Poussez dans l’axe sur le corps du feu en faisant levier avec deux tournevis pour l’extraire vers l’extérieur. ) Débranchez le connecteur et, si nécessaire, le tuyau de lave-vitre du feu. ) Tournez d’un quart de tour le portelampe correspondant à la lampe défectueuse. ) Tirez la lampe et remplacez-la. Pour le remontage, effectuez ces opérations dans le sens inverse.
Déclippez le couvercle de la liseuse 2 avec un tournevis fin, côté commande, pour accéder à la lampe défectueuse.

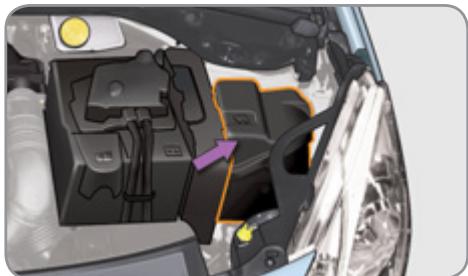

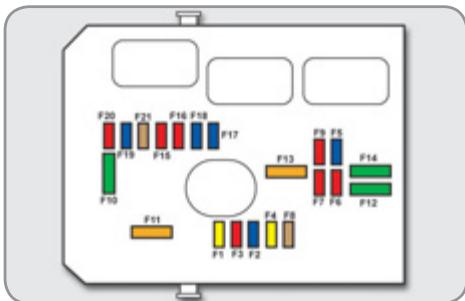

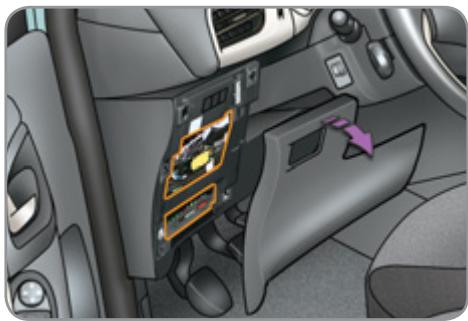

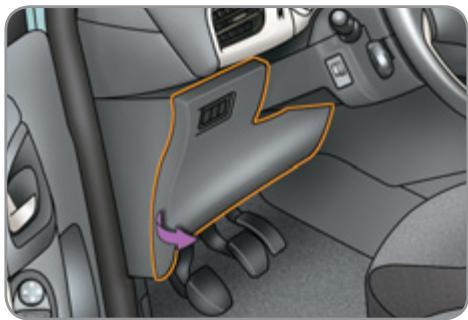

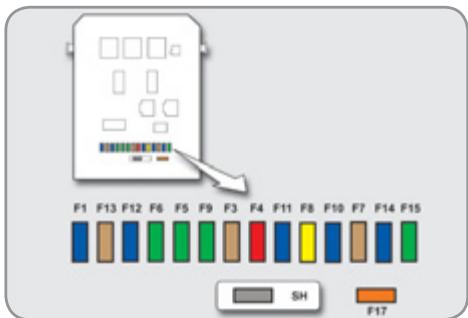

La pince d’extraction et les emplacements dédiés aux fusibles de rechange sont installés au dos du couvercle de la boîte à fusibles de planche de bord. Pour y accéder : ) déclippez le couvercle, en tirant sur le côté, ) retirez complètement le couvercle, ) retirez la pince.
) Vérifiez la correspondance entre le numéro gravé sur la boîte, l’intensité gravée sur le dessus et les tableaux ci-après.
) Voir le paragraphe outillages».
152 Boîtier de servitude remorque. Non utilisé. ) Après intervention, refermez très soigneusement le couvercle pour garantir l’étanchéité de la boîte à fusibles.
Le non-respect de ces consignes risque d’entraîner une usure prématurée de la batterie.

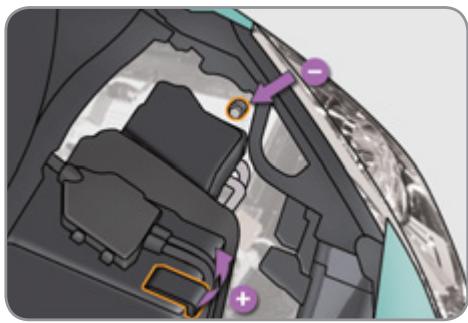

158 La batterie est située sous le capot moteur. Pour y accéder : ) ouvrez le capot avec la manette intérieure, puis extérieure, ) fixez la béquille de capot, ) soulevez le cache plastique de la borne (+).

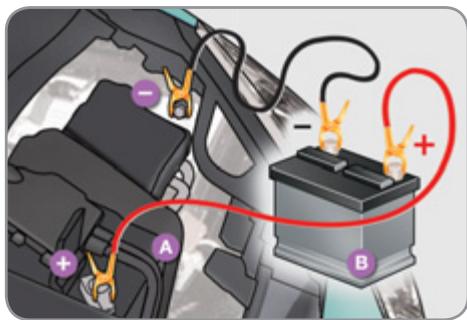

(+) de la batterie en panne A, puis à la borne (+) de la batterie de secours B. ) Connectez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B. ) Connectez l’autre extrémité du câble vert ou noir au point de masse déporté (-) de votre véhicule. ) Démarrez le véhicule dépanneur. ) Actionnez le démarreur du véhicule en panne et laissez tourner le moteur. ) Attendez le retour au ralenti et débranchez les câbles.
Elles doivent être éliminées selon les prescriptions légales et ne doivent en aucun cas être jetées avec les ordures ménagères. Remettez les piles et les batteries usées à un point de collecte spécial.
Véhicule roulant, le délestage neutralise temporairement certaines fonctions, telles que l’air conditionné, le dégivrage de la lunette arrière... Les fonctions neutralisées sont automatiquement réactivées dès que les conditions le permettent.
Ces fonctions seront réactivées automatiquement à la prochaine utilisation du véhicule. ) Pour retrouver l’usage immédiat de ces fonctions, démarrez le moteur et le laissez-le tourner quelques instants. Le temps dont vous disposerez alors sera le double du temps de mise en route du moteur. Néanmoins, ce temps sera toujours compris entre cinq et trente minutes.
(voir paragraphe correspondant).
Une fois ce temps écoulé, un message d’entrée en mode économie d’énergie apparaît sur l’écran multifonction et les fonctions actives sont mises en veille.
160 Cette position est à utiliser pour ne pas abîmer l’essuie-vitre et le capot.
) Soulevez le bras correspondant. ) Déclippez le balai et retirez-le.
) A l’avant, vérifiez la taille du balai, car le balai le plus court se monte du côté passager du véhicule. ) Mettez en place le nouveau balai correspondant et clippez-le. ) Rabattez le bras avec précaution.
) Mettez le contact. ) Actionnez de nouveau la commande d’essuie-vitre pour ranger les balais.
Pour y accéder : ) ouvrez le coffre, ) soulevez le plancher, ) retirez le caisson de rangement en polystyrène, ) sortez l’anneau de remorquage du boîtier support.
Vérifiez que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué. Le conducteur doit rester au volant du véhicule remorqué. La circulation sur autoroute et sur voie rapide est interdite lors d’un remorquage. Lors d’un remorquage avec les quatre roues au sol, utilisez toujours une barre de remorquage homologuée ; les cordes et les sangles sont interdites. Lors d’un remorquage moteur arrêté, il n’y a plus d’assistance de freinage et de direction. Dans les cas suivants, faites impérativement appel à un professionnel pour le remorquage : - véhicule en panne sur autoroute ou sur voie rapide, - impossibilité de mettre la boîte de vitesses au point mort, de débloquer la direction, de desserrer le frein de stationnement, - remorquage avec deux roues au sol seulement, - absence de barre de remorquage homologuée...
161 ) Démarrez doucement et roulez lentement sur une courte distance.

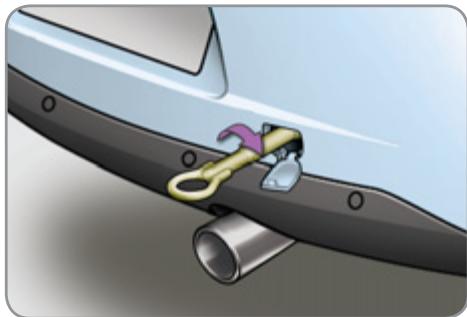

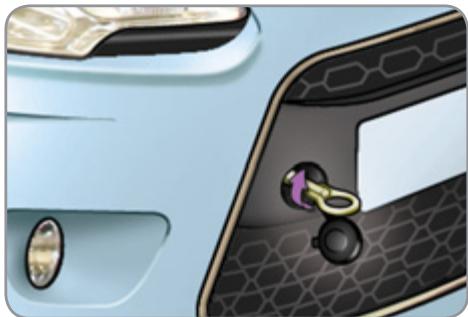

) Vissez l’anneau de remorquage jusqu’en butée. ) Installez la barre de remorquage. ) Mettez le levier de vitesses au point mort (position N pour la boîte manuelle pilotée ou automatique).
162 ) Vissez l’anneau de remorquage jusqu’en butée. ) Installez la barre de remorquage. ) Allumez le signal de détresse sur les deux véhicules. ) Démarrez doucement et roulez lentement sur une courte distance.

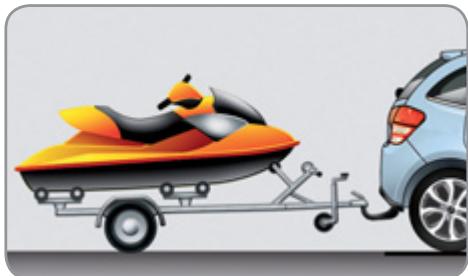

Dispositif mécanique adapté à l’accrochage d’une remorque avec une signalisation et un éclairage complémentaires.
être utilisé pour tracter une remorque. Nous vous recommandons d’utiliser les attelages et leurs faisceaux d’origine CITROËN qui ont été testés et homologués dès la conception de votre véhicule et de confier le montage de ce dispositif au réseau CITROËN ou à un atelier qualifié. En cas de montage hors réseau CITROËN, ce montage doit se faire impérativement en suivant les préconisations du constructeur.
Répartition des charges ) Répartissez la charge dans la remorque pour que les objets les plus lourds se trouvent le plus près possible de l’essieu, et que le poids sur flèche approche le maximum autorisé, sans toutefois le dépasser. La densité de l’air diminue avec l’altitude, réduisant ainsi les performances du moteur. Il faut réduire la charge maximale remorquable de 10 % par tranche de 1 000 mètres d’altitude. Reportez-vous au chapitre «Caractéristiques techniques» pour connaître les masses et les charges remorquables en fonction de votre véhicule. Vent latéral ) Tenez compte de l’augmentation de la sensibilité au vent. Refroidissement Tracter une remorque en côte augmente la température du liquide de refroidissement. Le ventilateur étant actionné électriquement, sa capacité de refroidissement ne dépend pas du régime moteur. ) Pour abaisser le régime moteur, réduisez votre vitesse.
Dans tous les cas, soyez attentif à la température du liquide de refroidissement. ) En cas d’allumage du témoin d’alerte et du témoin STOP, arrêtez le véhicule et coupez le moteur dès que possible. Freins Tracter une remorque augmente la distance de freinage. Pour limiter l’échauffement des freins notamment en descente de type montagne, l’utilisation du frein moteur est recommandée. Pneumatiques ) Vérifiez la pression des pneumatiques du véhicule tracteur et de la remorque en respectant les pressions recommandées. Eclairage ) Vérifiez la signalisation électrique de la remorque. L’aide au stationnement arrière sera neutralisée automatiquement en cas d’utilisation d’un attelage d’origine CITROËN.

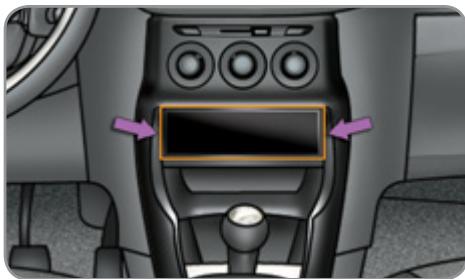

163 - un antiparasitage de base, - une alimentation des haut-parleurs dans les portes avant et des tweeters sur la planche de bord, - une alimentation des haut-parleurs dans les portes arrière, - un connecteur 40 voies.
Vous accédez alors au câble coaxial d’antenne et au connecteur 40 voies. Reportez-vous ensuite à la notice d’utilisation de votre autoradio.
165 mm sur les portes avant, - des haut-parleurs de diamètre 130 mm sur les portes arrière, - des tweeters de diamètre 22,5 mm sur la partie supérieure de la planche de bord.
Vous pouvez vous procurer des kits de transformation «Entreprise» pour passer d’un véhicule de société à un véhicule particulier et inversement.
électriques du véhicule et les préconisations du constructeur.
éthylotest, trousse à pharmacie, triangle de présignalisation, gilet de sécurité haute visibilité, grille pare-chien, chaînes à neige, enveloppes antidérapantes, kit projecteurs antibrouillard, aide au stationnement, bandeaux de protection de pare-chocs (translucides, noirs brillant, aspect chromé)...
- ne superposez jamais plusieurs surtapis.
émetteurs (bande de fréquence, puissance de sortie maximum, position antenne, conditions spécifiques d’installation) qui peuvent être montés, conformément à la Directive Compatibilité Électromagnétique Automobile (2004/104/CE).
Nous vous remercions de bien vouloir noter cette précaution et, nous vous conseillons de prendre contact avec un représentant de la marque CITROËN pour vous faire présenter la gamme des équipements ou accessoires référencés.
Types variantes versions : Sans plomb
Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
Moteurs essence Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires. Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays). Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
169 Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays). Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
171 Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.
Moteurs Diesel Les valeurs de MTRA et de charges remorquables indiquées sont valables pour une altitude maxi de 1000 mètres ; la charge remorquable mentionnée doit être réduite de 10 % par paliers de 1000 mètres supplémentaires. Dans le cas d’un véhicule tracteur, il est interdit de dépasser la vitesse de 100 km/h (respectez la législation en vigueur dans votre pays). Des températures extérieures élevées peuvent entraîner des baisses de performances du véhicule pour protéger le moteur ; lorsque la température extérieure est supérieure à 37 °C, limiter la masse remorquée.

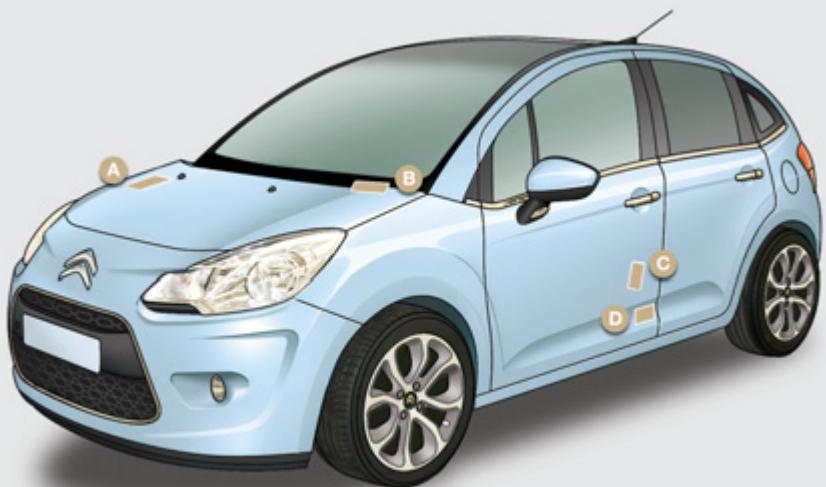

175 Ce numéro est gravé sur la carrosserie à proximité du filtre habitacle.
Ce numéro est inscrit sur une étiquette collée et visible à travers le pare-brise. C. Etiquette constructeur. Ce numéro est inscrit sur une étiquette autodestructive collée sur le pied milieu, côté gauche.
Cette étiquette est collée sur le pied milieu, côté gauche. Elle comporte les informations suivantes : - les pressions de gonflage à vide et en charge, - les dimensions des jantes et des pneumatiques, - les marques de pneumatiques recommandées par le constructeur, - la pression de gonflage de la roue de secours, - la référence de la couleur de la peinture.
Un appui (à tout moment) de plus de 8 secondes sur cette touche, annule la demande. La diode verte reste allumée (sans clignoter) lorsque la communication est établie. Elle s’éteint en fin de communication. Cet appel est opéré par la plateforme CITROËN Urgence qui reçoit des informations de localisation du véhicule et peut transmettre une alerte qualifiée aux services de secours compétents. Dans les pays où la plateforme n’est pas opérationnelle, ou lorsque le service de localisation a été expressément refusé, l’appel est opéré directement par les services de secours (112) sans localisation. En cas de choc détecté par le calculateur d’airbag, et indépendamment des déploiements d’airbag éventuels, un appel d’urgence est lancé automatiquement. Si vous bénéficiez de l’offre CITROËN eTouch, vous disposez également de services complémentaires p dans votre espace p personnel p MyCITROEN y via le site internet CITROËN de votre pays, accessible sur www.citroen.com. * Ces services sont soumis à conditions et disponibilités. Consultez le réseau CITROËN.
L’annulation est confirmée par un message vocal.
Le voyant orange clignote : le système présente un dysfonctionnement. Le voyant orange est allumé fixe : la pile de secours est à remplacer. Dans les deux cas, consultez le réseau CITROËN. Si vous avez acheté votre véhicule en dehors du réseau CITROËN, vous êtes invité à vérifier la configuration de ces services et pouvez en demander la modification auprès de votre réseau. Dans un pays multilingue, la configuration est possible dans la langue nationale officielle de votre choix. Pour des raisons techniques, notamment pour une meilleure qualité des services télématiques bénéficiant au client, le constructeur se réserve le droit d’opérer à tout moment des mises à jour du système télématique embarqué du véhicule.
Lorsque le moteur est arrêté et afin de préserver la batterie, le MyWay se coupe après l’activation du mode Economie d’Energie.
02 Commandes au volant 03 Fonctionnement général 04 Navigation - Guidage 05 Information trafic CD, mute pour la radio. Appui long : réinitialisation du système.

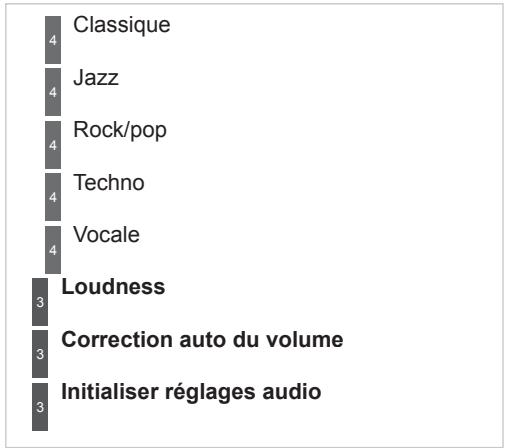

Accès au Menu «Radio». Affichage de la liste des stations.

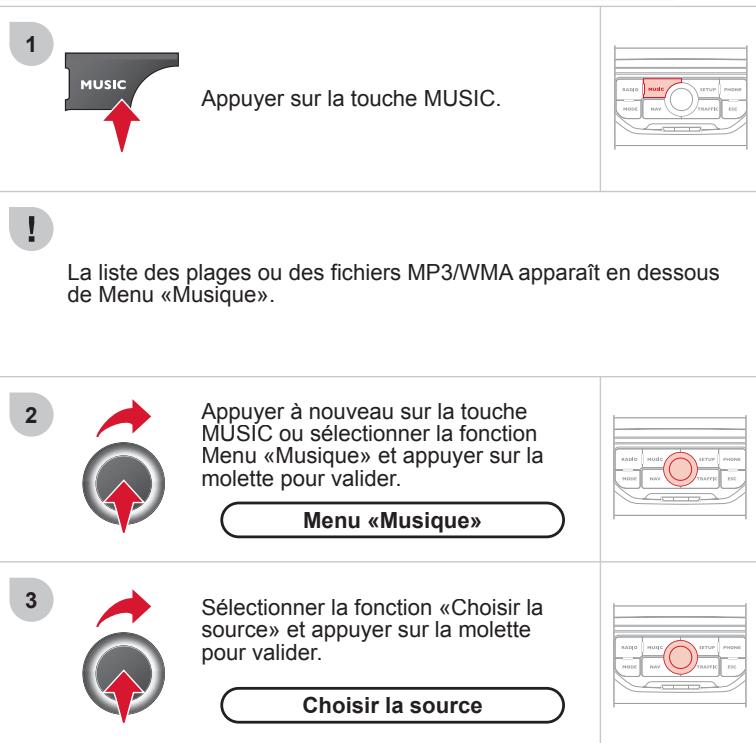

«Musique». Affichage des pistes.
Appui court : menu contextuel ou validation. Appui long : menu contextuel spécifique de la liste affichée.
«SETUP». Appui long : accès à la couverture GPS et au mode démonstration.
«Téléphone». Affichage du journal des appels. Ejection du CD.
Sélection de l’affichage successif de : Radio, Carte, NAV (si navigation en cours), Téléphone (si conversation en cours), Ordinateur de bord. Appui long : affichage d’un écran noir (DARK). 182 Décrocher/Raccrocher le téléphone. Pression de plus de 2 secondes : accès au carnet d’adresses.

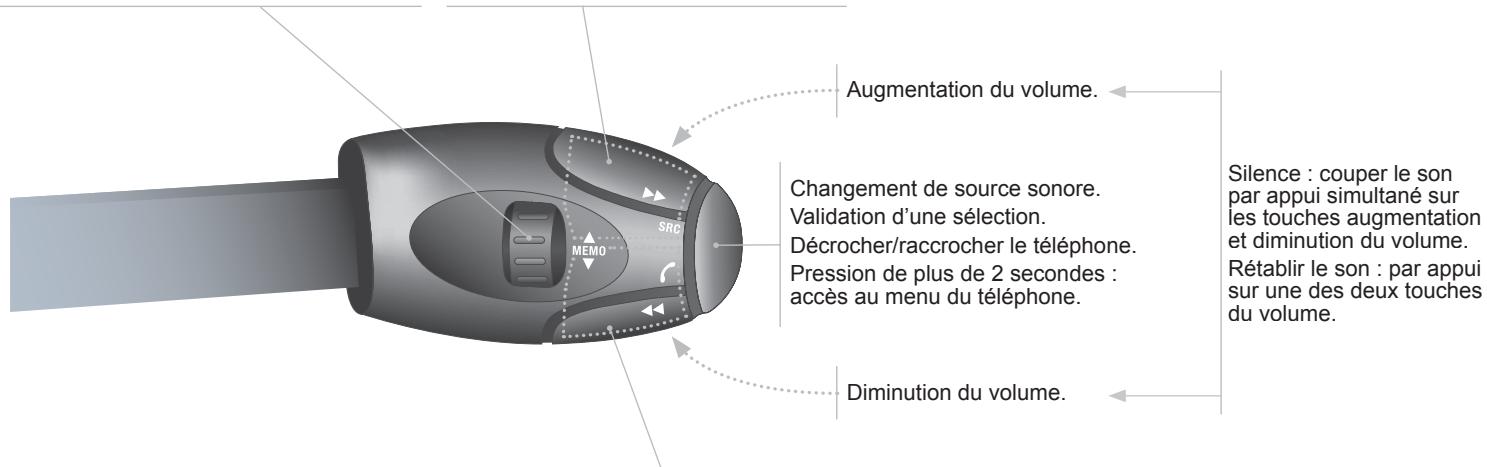

Rétablir le son : par appui sur une des deux touches du volume.
Appui long : recherche automatique fréquence inférieure. CD : sélection de la plage précédente. CD : pression continue : retour rapide. 183 Un appui sur la molette OK permet d’accéder à des menus raccourcis suivant l’affichage à l’écran.

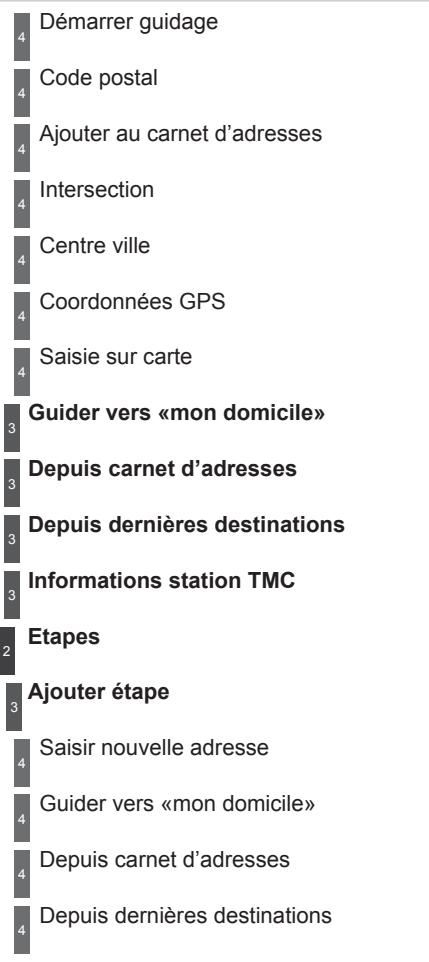

Saisir nouvelle adresse
Sélectionner les lettres de la ville une à une en validant à chaque fois par un appui sur la molette.
«Le plus rapide», «Le plus court» ou «Optimisé temps / distance» et appuyer sur la molette pour valider. Le choix d’une destination peut également se faire «Depuis carnet d’adresses» ou «Depuis dernières destinations». Depuis carnet d’adresses
MyWay permet d’enregistrer jusqu’à 500 fiches contact. En cours de guidage, un appui sur l’extrémité de la commande d’éclairage rappelle la dernière consigne de guidage.
Il est possible de zoomer / dézoomer sur la carte avec la molette. Il est possible de déplacer la carte ou de choisir son orientation par le menu raccourci de la CARTE PLEIN ECRAN. Appuyer sur MODE jusqu’à l’affichage de la carte en plein écran. Appuyer sur la molette puis sélectionner «Réglages carte». Sélectionner «Perspective» ou «Carte à plat» et dans ce dernier cas, sélectionner «Cap vers nord» ou «Cap véhicule».
Un appui long sur une des destinations affiche une liste d’actions dans laquelle vous pouvez choisir : Supprimer destination Effacer dernières destinations 188 Sélectionner la fiche du domicile et valider. Puis sélectionner «Editer fiche» et valider. Editer fiche
NAV ou sélectionner la fonction Menu «Navigation» et appuyer sur la molette pour valider. Menu «Navigation»
Rechercher points d’intérêt
POI proches du point d’arrivée de l’itinéraire. Proche de la destination
Le long de l’itinéraire
Menu «Navigation» et appuyer sur la molette pour valider. Menu «Navigation»
Points d’intérêt sur carte
«Rappel visuel à l’approche» et «Rappel sonore à l’approche». Paramétrer alertes zones à risques
Appuyer sur la touche TRAFFIC.
Filtre géographique
Lorsqu’on sélectionne tous les messages sur le trajet, il est recommandé d’ajouter un filtre géographique (dans un rayon de 5 km par exemple) afin de réduire le nombre de messages affichés sur la carte. Le filtre géographique suit le déplacement du véhicule.
Messages d’alertes sur trajet Messages d’alertes uniquementt Tous types de message Les messages apparaissent sur la carte et dans la liste. Pour sortir, appuyer sur ESC.
Nous préconisons un filtre sur itinéraire et un filtre autour du véhicule de : 3 km ou 5 km pour une région avec une circulation dense, 10 km pour une région avec une circulation normale, 50 km pour les longs trajets (autoroute). 195
Sélectionner la station choisie en tournant la molette et appuyer pour valider.
1 Appuyer sur la touche du clavier numérique pour rappeler la radio mémorisée.
Tout autre type de fichier (.mp4, .m3u...) ne peut être lu.
Si le disque est gravé dans un autre format, il est possible que la lecture ne s’effectue pas correctement. Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale. Dans le cas particulier d’un CD multi-sessions, le standard Joliet est recommandé.
20 caractères en excluant les caractères particuliers (ex : « ? ; ù) afin d’éviter tout problème de lecture ou d’affichage.
1 Appuyer sur la molette pour valider. La lecture commence.
Appuyer sur l’une des touches haut et bas pour sélectionner le dossier suivant/précédent.
Menu «Musique» et appuyer sur la molette pour valider. Menu «Musique»
La lecture et l’affichage d’une compilation MP3/WMA peuvent dépendre du programme de gravure et/ou des paramétrages utilisés. Nous vous recommandons d’utiliser le standard de gravure ISO 9660. 199 Sélectionner la fonction «Entrée auxiliaire» et appuyer sur la molette pour l’activer. Entrée auxiliaire
Connectez-vous sur www.citroen.pays pour plus d’informations (compatibilité, aide complémentaire, ...).
Le code à saisir est affiché à l’écran du système. Certains téléphones proposent une reconnexion automatique du téléphone à chaque mise du contact. Un message confirme le jumelage.
Activer la fonction Bluetooth du téléphone et s’assurer qu’il est «visible par tous» (se référer à la notice du téléphone).
Une fois le téléphone connecté, MyWay peut synchroniser le carnet d’adresses et le journal des appels. Cette synchronisation peut prendre quelques minutes*.
Appuyer sur la touche PHONE.
Connectez-vous sur www.citroen.pays pour plus d’informations (compatibilité, aide complémentaire, ...). 1
Le dernier téléphone connecté se reconnecte automatiquement. Un message confirme la connexion.
La liste des 20 derniers appels émis et reçus depuis le véhicule apparaît en dessous de Menu «Téléphone». Vous pouvez sélectionner un numéro et appuyer sur la molette pour lancer l’appel. 2
Oui Appuyer sur l’extrémité de la commande au volant pour accepter l’appel ou raccrocher l’appel en cours.
Numéroter Le choix d’un numéro peut aussi se faire à partir du carnet d’adresses. Vous pouvez sélectionner «Appel depuis carnet d’adresses». Le MyWay permet d’enregistrer jusqu’à 1 000 fiches (numéros de téléphone). Appuyer plus de deux secondes sur l’extrémité de la commande au volant pour accéder au carnet d’adresses. Il est possible de passer un appel directement depuis le téléphone, stationner le véhicule par mesure de sécurité. Pour effacer un numéro, appuyer sur la touche PHONE, puis un appui long sur un numéro d’appel affiche une liste d’actions dont : Effacer entrée Effacer la liste 203
Affichage (Luminosité, Harmonie de couleur, Couleur carte), Paramètres véhicule, Unités, Paramètres système.
Régler date et heure
Appuyer plus de 2 secondes sur la touche SETUP permet d’accéder à : Détails d’appareil Couverture GPS Mode démonstration
Optimisé temps / distance Rechercher points d’intérêt
Dans une ville Dans un pays Le long de l’itinéraire Options de guidage
Rappel sonore à l’approche
Ar-Av, Balance Ga-Dr) sur la position milieu, de sélectionner l’ambiance musicale «Aucune», de régler la correction loudness sur la position «Active» en mode CD et sur la position «Inactive» en mode radio.
Le CD est protégé par un système de protection anti-piratage non reconnu par l’autoradio.
Vérifier l’état du CD : le CD ne pourra pas être lu s’il est trop endommagé. Vérifier le contenu s’il s’agit d’un CD gravé : consultez les conseils du chapitre «Audio». Le lecteur CD de l’autoradio ne lit pas les DVD. Du fait d’une qualité insuffisante, certains CD gravés ne seront pas lus par le système audio.
La qualité de réception de la station radio écoutée se dégrade progressivement ou les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s’affiche...).
émetteur n’est présent dans la zone géographique traversée.
Coupures du son de 1 à 2 secondes en mode radio.
éventuelle fréquence permettant une meilleure réception de la station.
Démarrer le moteur du véhicule afin d’augmenter la charge de la batterie.
Je reçois une alerte radar pour un radar qui n’est pas sur mon parcours.
Augmenter le volume sonore de l’alerte au passage d’un radar.
Vérifier que la couverture GPS est d’au moins 3 satellites (appui long sur la touche SETUP, puis sélectionner «Couverture GPS»).
Je n’arrive pas à connecter mon téléphone Bluetooth.
Augmenter le volume du MyWay, éventuellement au maximum et augmenter le son du téléphone si nécessaire.
Lorsque le moteur est arrêté et afin de préserver la batterie, l’autoradio peut se couper après quelques minutes.
02 Commandes au volant 03 Menu général 04 Audio 05 Lecteur USB Changement de source sonore. Validation d’une sélection. Décrocher/raccrocher le téléphone. Pression de plus de 2 secondes : accès au menu du téléphone.
Rétablir le son : par appui sur une des deux touches du volume.
Pour mettre à jour cette liste, appuyer plus de deux secondes.
PRÉFÉRENCES BANDE FM puis appuyer sur OK.
En mode radio, appuyer directement sur OK pour activer / désactiver le mode RDS.
Certains systèmes anti-piratage, sur disque d’origine ou CD copiés par un graveur personnel, peuvent générer des dysfonctionnements indépendants de la qualité du lecteur d’origine. Sans appui sur la touche EJECT, insérer un CD dans le lecteur, la lecture commence automatiquement.
Maintenir appuyée une des touches pour une avance ou un retour rapide.
MP3 répartis sur 8 niveaux de répertoire. Il est cependant recommandé de se limiter à deux niveaux afin de réduire le temps d’accès à la lecture du CD. Lors de la lecture, l’arborescence des dossiers n’est pas respectée. Tous les fichiers sont affichés sur un même niveau. 1
Sur un même disque, il est recommandé de toujours utiliser le même standard de gravure, avec une vitesse la plus faible possible (4x maximum) pour une qualité acoustique optimale. Dans le cas particulier d’un CD multi-sessions, le standard Joliet est recommandé. L’autoradio ne lit que les fichiers avec l’extension «.mp3» avec un taux d’échantillonnage de 22,05 KHz ou 44,1 KHz. Tout autre type de fichier (.wma, .mp4, .m3u...) ne peut être lu. Il est conseillé de rédiger les noms de fichiers avec moins de 20 caractères en excluant les caractères particuliers (ex : « ? ; ù) afin d’éviter tout problème de lecture ou d’affichage. Les CD vides ne sont pas reconnus et risquent d’endommager le système. 219
Branchez la clé à la prise, directement ou à l’aide d’un cordon. Si l’autoradio est allumé, la source USB est détectée dès sa connexion. La lecture commence automatiquement après un temps qui dépend de la capacité de la clé USB. Les formats de fichier reconnus sont .mp3 (mpeg1 layer 3 uniquement) et .wma (standard 9 uniquement, compression de 128 kbit/s). Certains formats de playlists sont acceptés (.m3u,...). Au rebranchement de la dernière clé utilisée, la reprise de la dernière musique écoutée se fait automatiquement.
Lors d’une première connexion, le classement proposé est un classement par dossier. Lors d’une reconnexion, le système de classement préalablement choisi est conservé. * Selon véhicule.
Naviguer dans la liste avec les touches gauche/droite et haut/bas. Valider la sélection en appuyant sur OK.
Maintenir appuyée une des touches pour une avance ou un retour rapide.
Artiste ou Playlist précédent / suivant de la liste de classification en cours de lecture.
Vérifiez sur le manuel de votre téléphone et auprès de votre opérateur, les services auxquels vous avez accès.
ÉCRAN C (Disponible selon modèle et version) Appuyez sur la touche MENU. MENU
à l’arrêt et la clé sur le contact.
Le pilotage des morceaux d’écoute usuels est possible via les touches de la façade audio et les commandes au volant***. Les informations contextuelles peuvent être affichées à l’écran.
** Dans certains cas, la lecture des fichiers Audio doit être initiée à partir du clavier. *** Si le téléphone supporte la fonction.
Le système audio se connecte automatiquement à un téléphone nouvellement jumelé.
Sélectionner ensuite l’onglet OK sur l’écran puis valider.
Ar-Av, Balance Ga-Dr) sur la position milieu, de sélectionner l’ambiance musicale «Aucune», de régler la correction loudness sur la position «Active» en mode CD et sur la position «Inactive» en mode radio.
Le CD est protégé par un système de protection anti-piratage non reconnu par l’autoradio.
Vérifier l’état du CD : le CD ne pourra pas être lu s’il est trop endommagé. Vérifier le contenu s’il s’agit d’un CD gravé : consultez les conseils du chapitre «Audio». Le lecteur CD de l’autoradio ne lit pas les DVD. Du fait d’une qualité insuffisante, certains CD gravés ne seront pas lus par le système audio.
La connexion Bluetooth se coupe.
La clé est peut être corrompue.
écoutée se dégrade progressivement ou les stations mémorisées ne fonctionnent pas (pas de son, 87,5 Mhz s’affiche...).
émetteur n’est présent dans la zone géographique traversée.
Coupures du son de 1 à 2 secondes en mode radio.
éventuelle fréquence permettant une meilleure réception de la station.
Démarrer le moteur du véhicule afin d’augmenter la charge de la batterie.
élevée, l’autoradio bascule dans un mode automatique de protection thermique menant à une réduction du volume sonore ou à l’arrêt de la lecture CD.
Frein de stationnement 110
Boîte de vitesses manuelle110, 111, 119, 135 Boîte manuelle pilotée112, 119, 135 C Cadrans de bord 23, 24 Capacité du réservoir carburant 74 Capot moteur 130 Feux de route 77, 146 Feux de stop 148 Feux diurnes 79 Feux halogènes 145 Feux indicateurs de direction 101 Filtre à air 134 Filtre à huile 134 Filtre à particules 134, 135 Filtre habitacle 134 Fixations ISOFIX 97, 99 Mise à jour zones à risques 194 Mode délestage 159 Mode économie d'énergie 160
Niveau mini carburant 74 Niveaux et vérifications 131-134 Numéro de série véhicule 177 O Ordinateur de bord 40-42, 45 Oubli de la clé 65 Outillage 141 Ouverture de la trappe à carburant 74 Ouverture des portes 64, 70 Ouverture du capot moteur 130 Ouverture du coffre 64, 73
Pare-Brise Zénith 4 Réglage en hauteur et en profondeur du volant 63 Régulateur de vitesse 125 Réinitialisation de la télécommande 66 Réinitialisation des lève-vitres 68 Remise à zéro compteur kilométrique journalier 38 Remise à zéro indicateur d'entretien 36 Remontage d'une roue 143 Remorquage d'un véhicule161 Remplacement des fusibles 151 Remplacement des lampes 145, 148, 149 Remplacement filtre à air 134 Remplacement filtre à huile 134 Remplacement filtre habitacle ....134 Remplissage du réservoir de carburant 74-76 Répartiteur électronique de freinage (REF)102 Répétiteur latéral (clignotant) 146 Réservoir de carburant 74, 76 Réservoir lave-vitre 133 Système de guidage embarqué 187 Systèmes ABS et REF 102 Systèmes ASR et ESP 103 T Tableaux des fusibles 151 Tableaux des masses 167, 170, 172 Tableaux des motorisations 167, 170, 172 Tablette arrière 91 Télécommande 64, 67 Votre véhicule reprend une partie des équipements décrits dans ce document, en fonction du niveau de finition, de la version et des caractéristiques propres au pays de commercialisation.
équipements et accessoires sans être tenue de mettre à jour la présente notice.
(Directive 2000/53) relative aux véhicules hors d’usage, qu’elle atteint les objectifs fixés par celle-ci et que des matières recyclées sont utilisées dans la fabrication des produits qu’elle commercialise.
Pensez à le remettre au nouveau propriétaire en cas de cession.
Notice Facile
