Type de produit	Machine à coudre
Marque	Pfaff
Modèle	Hobby 751
Alimentation électrique	230 V, 50 Hz (via rhéostat à pédale)
Puissance maximale de l'ampoule	15 Watts
Longueur de point	0 à 4 mm (plage rouge pour boutonnières)
Points disponibles	Point droit, point zigzag, point élastique, points décoratifs, boutonnière, point invisible, surpiqûre, pose de boutons, fermeture à glissière, reprisage
Système d'aiguille	130/705 H (norme)
Accessoires inclus	Valisette de rangement, plan de travail amovible, pied presseur standard, pied à fermeture à glissière, pied à boutonnière, guide-droit, canettes, broches à bobines, huileur
Entretien	Nettoyage régulier des griffes et de la coursière, huilage occasionnel
Consignes de sécurité	Débrancher la machine avant tout entretien ou remplacement d'accessoires ; ne pas laisser sans surveillance avec des enfants
Réparabilité et pièces détachées	Disponibles chez les dépositaires Pfaff : aiguilles, pieds presseur, canettes, ampoule, etc.
Dimensions (approx.)	Environ 42 x 20 x 30 cm (machine seule)
Poids (approx.)	Environ 7 kg
Type de bras	Bras libre (pour ouvrages tubulaires)
Vitesse de couture	Variable par pédale

FOIRE AUX QUESTIONS - hobby 751 PFAFF

Comment enfiler le fil d'aiguille sur la Pfaff Hobby 751 ?

Placez l'aiguille et le releveur de fil en position haute. Tirez le fil dans le guide A, la fente B, derrière la plaque C, vers le haut dans la fente D, dans le releveur de fil, revenez dans la fente D, puis dans les guides E, F et le guide-fil droit au pince-aiguille. Enfilez l'aiguille de l'avant vers l'arrière.

Comment régler la tension du fil d'aiguille ?

Utilisez le bouton de tension 16. La position normale se trouve dans la plage blanche, entre 3 et 5. Un chiffre plus élevé augmente la tension. Contrôlez avec un point zigzag : les fils doivent se nouer au milieu du tissu.

Que faire si la machine saute des points ?

Vérifiez que l'aiguille est bien placée (méplat du talon vers l'arrière), qu'elle n'est pas déformée, et que l'enfilage est correct. Utilisez une aiguille adaptée au fil et au tissu (système 130/705 H).

Comment bobiner une canette ?

Retirez la boîte de rangement vers la gauche, enlevez le cache du crochet, placez la canette sur la broche du dévidoir. Poussez la canette vers la droite, débrayez le volant en tournant le disque vers l'avant. Passez le fil dans la tension du dévidoir, enfilez la canette de l'intérieur vers l'extérieur, puis actionnez la pédale. Lâchez le fil après quelques tours.

Comment changer l'aiguille ?

Desserrez la vis du pince-aiguille, retirez l'ancienne aiguille. Insérez la nouvelle aiguille (système 130/705 H) avec le méplat du talon vers l'arrière, jusqu'à la butée, puis serrez la vis.

Comment nettoyer et huiler la machine ?

Levez le pied presseur et l'aiguille. Retirez la plaque à aiguille en dévissant ses vis, nettoyez les griffes au pinceau. Ouvrez le capot du crochet, retirez l'anneau et la navette, nettoyez la coursière. Ajoutez une goutte d'huile dans la coursière avant de remonter.

Comment coudre un bouton ?

Placez le bouton sous le pied presseur. Abaissez le pied et faites piquer l'aiguille dans le trou gauche. Réglez la largeur de point zigzag pour que l'aiguille pique dans le trou droit. Réalisez 6 à 8 points zigzags, puis quelques points de fixation sur le trou gauche.

Comment réaliser une boutonnière ?

Utilisez le pied à boutonnière et réglez le sélecteur de points sur le symbole boutonnière. Suivez les étapes : coudre la première lèvre, arrêter, effectuer des points d'arrêt, coudre la deuxième lèvre, puis terminer par des points de nouage. Ouvrez la boutonnière avec un découd-vite.

Comment utiliser le guide-droit ?

Fixez le guide-droit dans le trou B du pied presseur et serrez la vis C. Réglez l'écartement selon le besoin. Le bord du tissu ou la piqûre précédente suit le guide pour des surpiqûres parallèles nettes.

Quels types d'aiguilles sont recommandés pour différents tissus ?

Pour les tissus légers (60-75), moyens (80-90), lourds (100-120). Utilisez l'aiguille universelle 130/705 H pour la plupart des tissus, la SUK pour les mailles, la Stretch pour les tissus extensibles, et la Jeans pour les tissus épais comme le denim.

MODE D'EMPLOI hobby 751 PFAFF

Rabattre ce volet vers l'extérieur.

a) Toujours faire preuve de prudence et continuellement surveiller le travail. b) Toujours débrancher la machine du secteur avant de quitter la machine, avant les travaux d'entretien et en cas de remplacement de pièces mécaniques ou d'accessoires. c) Puissance maximale admissible de l'ampoule : 15 watts.

Table des matières, page 65

Index, page 67

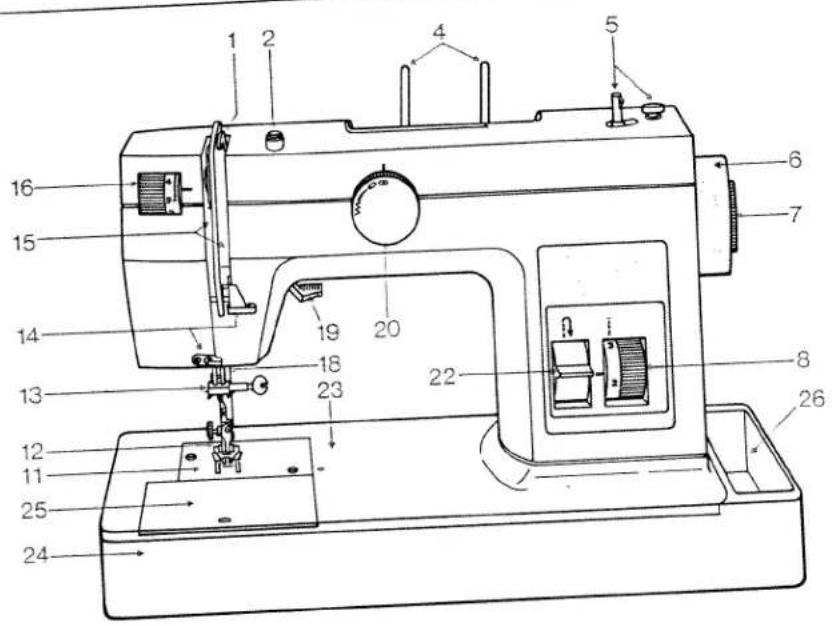

Éléments constitutifs de la machine à coudre

1 Levier releveur de fil 2 Tension du dévidoir 3 Poignée 4 Broches à bobines (jointes aux accessoires ; à mettre en place) 5 Dévidoir 6 Volant 7 Disque de débrayage 8 Sélecteur de longueur de point 9 Boîte de rangement formant plan de travail 10 Capot couvrant le compartiment du crochet 11 Plaque à aiguille 12 Support de semelle du pied presseur avec semelle 13 Pince-aiguille avec vis de fixation 14 Guide-fil 15 Passage du fil 16 Tension du fil d'aiguille 17 Bras libre 18 Barre de pied presseur avec coupe-fil 19 Releveur du pied presseur 20 Bouton de réglage points zigzags et utilitaires 21 Modèles 550-571 ; 730-751 : Bouton de réglage points utilitaires, points élastique et fantaisie 22 Levier de marche arrière 23 Plateau fondamental 24 Socle 25 Cache couvrant le compartiment du crochet 26 Compartiment à accessoires

Mise en place des broches à bobines

Aux accessoires sont jointes deux broches à bobines. Les engager définitivement dans les logements prévus à cet effet dans le corps de la machine.

Pour retirer la valisette — Modèles à plateau : Basculer les deux fermetures à fond vers le bas (A) et les laisser revenir vers le haut (B).

Dégager le coffret vers le haut.

Le rhéostat est logé dans le plan de travail retourné.

Pour retirer la valisette — Modèles à bras libre

Basculer la poignée vers l'arrière.

Branchement électrique :

Placer le rhéostat à pédale sur le sol. Brancher la fiche A dans la machine et la fiche B dans la prise murale.

Préparer le bobinage : passer la main sous la boîte de rangement 9 et la retirer vers la gauche.

Enlever le cache 25 ou ouvrir le capot 10 vers le bas.

Lever le loquet A et retirer la boîte à canette.

Lâcher le loquet A et retirer la canette.

Placer la canette sur la broche 5 du dévidoir.

Pousser la canette vers la droite, contre la butée A.

Débrayer le mécanisme de couture : retenir le volant 6 et tourner le disque 7 vers l'avant.

Passer la bobine de fil sur une des broches 4.

Bobinage : faire passer le fil de la bobine dans la tension 2 et vers la canette. Enfiler le fil de l'intérieur vers l'extérieur et le maintenir. Appuyer sur le rhéostat et bobiner. Lâcher le fil après quelques tours. Pousser la canette garnie vers la gauche, la retirer et couper le fil.

Embrayage du mécanisme : retenir le volant et tourner le disque 7 vers l'arrière.

Mise en place de la canette (A), le fil se déroulant vers l'arrière. Tirer le fil par la fente B et, sous le ressort, jusqu'à l'ouverture C.

Tension du fil de canette : laisser pendre la canette garnie au fil de la canette. Elle doit descendre graduellement quand on imprime à la main de légères saccades ascendantes. Rotation de la vis A vers la gauche : réduction de la tension ; rotation vers la droite : renforcement.

Mise en place de la boîte à canette :

Lever le loquet B et engager la boîte à canette à fond sur la broche C. Le doigt D doit s'engager dans l'encoche E.

Passage du fil d'aiguille : aiguille et releveur de fil en position haute. Tirer le fil dans le guide A, dans la fente B, derrière la plaque C, vers le haut dans la fente D, dans le releveur de fil, revenir dans la fente D, dans les guide-fil E, F et dans le guide-fil droit au pince-aiguille.

Enfiler le fil d'aiguille de l'avant en arrière par le chas d'aiguille.

Retenir le fil d'aiguille. Tourner le volant vers soi et coudre un point. Arrêter l'aiguille et le releveur de fil en haut. Tirer le fil de canette vers le haut à l'aide du fil d'aiguille.

Coucher les deux fils vers l'arrière à droite sous le pied presseur.

Mettre le cache 25 en place ou fermer le capot 10.

Les modèles à bras libre possèdent un bras libre pour la mise en œuvre d'articles tubulaires.

Mettre le plan de travail en place (les broches doivent s'engager dans les trous correspondants).

Placer du tissu sous le pied presseur.

Descendre le levier 19.

Abaisser le levier presseur 19.

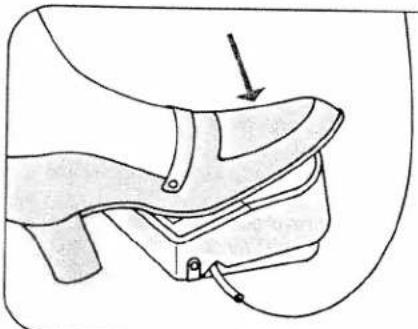

Abaisser la pédale du rhéostat. Plus la pédale sera abaissée, plus la «Hobby» coudra vite.

Tension du fil d'aiguille 16

A = repère de réglage.

Position de réglage normale dans la plage blanche, entre 3 et 5. Tension d'autant plus forte que le chiffre est grand. Contrôler à l'aide d'un point zigzag large. Coudre quelques points. Les fils doivent se nouer dans l'épaisseur des tissus.

Relever le levier 19. Dégager le tissu vers l'arrière.

Coupe-fil A. Coucher les fils dans la fente et les tirer vers le bas.

Sélection de la longueur du point (8) :

Tourner le bouton 8 jusqu'à ce que la longueur de point désirée, entre 0 et 4 mm, soit placée face au repère A. La plage rouge, entre 0 et 1, sert pour coudre les boutonnières.

Abaisser la touche 22. La machine coud en arrière aussi longtemps que cette touche est tenue abaissée.

Coudre en arrière :

Pour coudre le point élastique (vert), le bouton sélecteur de point 8 devra être placé sur le symbole S. S.

Suivant le genre de tissu, le point élastique peut être agrandi par rotation du bouton vers + ou raccourci par rotation vers -.

Sélecteur de points 20

pour les modèles 340-541 et 720, 721. Par rotation du bouton, placer le point désiré face au repère A.

Tableau des points, voir pages 18, 19.

Modèles 550-571 et 730-751

Sélecteur de point zigzag et de boutonnière 20

Placer le point désiré face au repère A. Pour coudre ces points, régler le bouton 21 comme le montre l'illustration à droite.

Sélecteur de motif 21

Placer le motif désiré sous le repère B. Pour coudre les points utilitaires et les points décoratifs, régler le bouton 20 sur le point zigzag le plus large. Le tableau des points est reproduit pages 18 et 19.

Modèles 550-571 et 730-751

Remplacement de l'aiguille

(système 130/705 H) :

Desserrer la vis A et retirer l'aiguille. Engager l'aiguille neuve (le méplat du talon vers l'arrière) jusqu'à la butée et serrer la vis.

Abaissement de la griffe :

Enlever le cache 25 ou ouvrir le capot 10 du bras libre. Levier en position C = griffe escamotée ; levier en position B = griffe en position couture.

Changement de la semelle du pied : Enfoncer le bouton rouge A ; la semelle est libérée.

Mise en place de la semelle : Abaisser le levier du pied presseur et déplacer la semelle de manière que l'étrier B s'emboîte dans les rainures C.

D et E servent à fixer l'étrier guide-bord. La vis F fixe le support de semelle.

poser la fermeture à glissière

3 Semelle à point invisible

Compartiment à accessoires

(Modèles à bras libre)

Lever le couvercle dans le plan de travail 9 pour accéder aux accessoires de couture.

Compartiment à accessoires

(Modèles à plateau)

Ce compartiment se trouve à droite, dans le socle (26).

Glisser le plateau contre la machine de façon que les deux crochets

s'accrochent dans les trous correspondants du socle.

Ensuite, abaisser le plateau amovible à l'horizontale.

Pied presseur : pied presseur normal ou pied à semelle en plexiglas et guide-droit (accessoire spécial)

Point : point droit. Le guide-droit A convient à presque tous les pieds presseurs.

Fixation du guide-droit :

Glisser le guide A par le trou B et serrer la vis C. Suivant l'application, régler le guide sur l'écartement désiré. Le guide-droit facilite considérablement les surpiqûres parallèles et le surpiquage des bords. Ce faisant, le bord du tissu (fig. D) ou bien la piqûre précédente suit le guide-droit (fig. E). La couture sera toujours nette et régulière.

Point invisible élastique :

Pied presseur : pied à points invisibles

Tension : fil d'aiguille moins

tendu

Fil : fil à coudre

Point : point invisible élastique

Longueur de

point : 3 à 4

Aiguille : grosseur 70 ou 80

Réglage de la jetée du point

Poser l'ourlet préparé sous le pied à points invisibles. La cassure du tissu extérieur longe la butée B du pied à points invisibles.

À l'aide de la vis de réglage A, déplacer la butée B vers la gauche de sorte que l'aiguille, au point gauche, ne saisisse qu'un fil du tissu extérieur (fig. C et D).

Réaliser tout d'abord une couture d'essai sur une chute de tissu.

Pour plus de clarté, le pied presseur n'est pas représenté.

(modèles 340, 341, 520 et 521)

Pied presseur : pied à semelle

transparente

Tension : fil d'aiguille un peu

moins tendu

Fil à broder fin

Fil :

Longueur

du point :

Plage rouge

(boutonnière)

Grosseur 70 à 80

Aiguille :

1. À l'aide du bouton 20, choisir une largeur de point d'environ 2 mm pour les lèvres (position B). Coudre la première lèvre. Arrêter l'aiguille en position haute à droite. Tourner le bouton 20 d'un cran vers la droite.
2. Descendre l'aiguille à droite dans le tissu ; tourner l'ouvrage de 180°. Remettre le bouton 20 sur le cran B ; descendre le pied presseur et remonter l'aiguille.
3. Tourner le bouton 20 sur un cran en C et coudre environ 5 points d'arrêt. Sortir l'aiguille du tissu en position gauche.
4. Remettre le bouton sur le cran B et coudre la deuxième lèvre aussi longue que la première. Arrêter l'aiguille à gauche en position haute.
5. Régler le bouton 20 sur le cran C et coudre environ 5 points d'arrêt.
6. Régler le bouton sur ☐ et coudre quelques points d'arrêt sur place. Ouvrir la boutonnière au Découvit (contre supplément).

Occhielli :

(modèles 340, 341, 520 et 521)

Pour plus de clarté, le pied presseur n'est pas représenté.

modèles 350, 351 et 530-751)

Pied presseur : Pied à semelle

transparente

Tension : Fil d'aiguille un peu

moins tendu

Fil : Fil à broder fin

Longueur du point : Plage rouge

(boutonnière)

Bouton à points utilitaires 21

Modèles

550-571 et

730-751 : symbole de boutonnière rouge

Aiguille : grosseur 70 à 80

1. Régler le bouton 20 (points utilitaires) sur 1 et coudre la première lèvre. Arrêter l'aiguille en position haute.
2. Régler le bouton 20 sur, et coudre 4 à 6 points d'arrêt. Arrêter l'aiguille en haut.
3. Régler le bouton 20 sur 1 et coudre la deuxième lèvre aussi longue que la première. Arrêter l'aiguille en haut.
4. Régler le bouton 20 sur III⁴ et coudre 4 à 6 points d'arrêt. Arrêter l'aiguille en haut.
5. Régler le bouton 20 sur ⊙ et coudre quelques points de nouage.
6. Ouvrir la boutonnière au Découvit (contre supplément).

Occhielli:

(modèles 350, 351 et 530-751)

Pied presseur : sans pied presseur ou

pied à semelle

Point : transparente point droit déporté à gauche Griffe : escamotée Fil : fil à coudre fin

Poser le bouton à l'emplacement marqué auparavant et sous le support du pied presseur. Descendre le support du pied presseur et faire piquer l'aiguille dans le trou gauche du bouton. Arrêter l'aiguille en position haute. Tourner le bouton 20 dans la plage « point zigzag » jusqu'à ce que l'aiguille, en tournant le volant, pique dans le trou droit du bouton. Exécuter 6 à 8 points zigzags et quelques points sur place dans le trou gauche du bouton (A).

Boutons à tige

Grands boutons sur tissus lourds. Faire piquer l'aiguille dans le trou gauche du bouton. Poser une allumette sur le milieu du bouton. Descendre le pied presseur (B) et coudre quelques points zigzags et laisser dépasser env. 15 cm de fil. Passer les fils sur le tissu (C) et les enrouler sur les fils lâches sous le bouton pour former la tige (D). Nouer les fils.

Insertion de fermetures à glissière

Pied presseur : pied à fermeture à glissière

Longueur de point : 2 à 3 mm Point : point droit en position médiane Fil : fil à coudre

Mise en place du pied à fermeture à glissière

Accrocher le pied avec sa tige arrière dans la rainure arrière E et faire remonter la semelle jusqu'à ce que la tige avant F s'accroche à son tour. Le pied presseur peut être glissé à droite, à gauche (fig. A) ou au milieu.

Insertion d'une fermeture à glissière couverte

Bâtir tout d'abord la fermeture à glissière. Faire glisser le pied presseur vers la gauche jusqu'à la butée ; poser la fermeture à glissière ouverte sous le pied presseur de sorte que les dents longent la barrette droite (fig. B). Surpiquer la fermeture à glissière jusqu'au milieu environ à la distance voulue. L'aiguille restant dans l'ouvrage, remonter le pied presseur et fermer la fermeture à glissière (fig. C). Rabaisser le pied presseur, continuer à coudre jusqu'à l'extrémité de la fermeture à glissière et faire la couture transversale. Coudre parallèlement la deuxième bande de la fermeture à glissière à distance égale. Peu avant la fin de la couture, laisser l'aiguille dans le tissu, remonter le pied presseur et ouvrir la fermeture à glissière (fig. D). Rabaisser le pied presseur et terminer la couture.

Fermeture à glissière invisible

Réglage de la machine voir page 34. Voici comment il faudra procéder pour insérer la fermeture à glissière : Repasser les bords de la fente. Replier le relarge gauche du tissu vers l'extérieur (fig. A). Ouvrir la fermeture à glissière et mettre la bande gauche en place, comme le montre la figure D, les dents dépassant quelque peu le bord repassé. La piquère se trouve dans la cassure. Aligner le pied presseur au milieu de sorte que l'aiguille pique exactement dans le trou d'aiguille médian. Les dents de la fermeture à glissière s'engagent dans la rainure gauche du pied (fig. C). Au début de la couture, afin d'introduire les dents dans la rainure, les dresser quelque peu. Terminer la couture et coudre quelques points de fixation.

Fermer la fermeture à glissière. Épingler la deuxième partie de la fermeture à glissière au début de la couture (fig. D) et ouvrir la fermeture à glissière. Replier le relarge droit du tissu avec la bande de la fermeture vers l'extérieur, mais enlever d'abord les épingles et comme le montre la figure E, épingler la bande de la fermeture à glissière sur le relarge de couture. Les dents de la fermeture à glissière s'engagent dans la rainure droite du pied (fig. F). Terminer l'insertion de la fermeture à glissière. Surpiquer la bande de la fermeture à glissière à une distance correspondant à la largeur du pied presseur. Les dents de la fermeture à glissière longent la barrette à l'extérieur (fig. G).

Fermeture à glissière américaine :

Fermeture à glissière pour pantalon dame

Réglage de la machine voir page 34. Glisser le pied fermeture à glissière vers la gauche jusqu'à la butée. Repasser les bords de la fente. Bâtir la fermeture à glissière fermée sous le bord droit de la fente de manière que les dents de la fermeture soient encore visibles. Épingler la sous-patte D et assembler le tout par une couture. Les dents de la fermeture à glissière longent la barrette droite, comme le montre la figure A. Peu avant la fin de la couture, laisser l'aiguille dans le tissu, relever le pied presseur, ouvrir la fermeture à glissière, rabaisser le pied presseur, et terminer la couture. Fermer la fermeture à glissière. Épingler la sous-patte dépassante selon le tracé de la couture. Bâtir la partie gauche de la fermeture à glissière (fig. B).

Ouvrir la fermeture à glissière. Mettre en place et aligner le guide-droit sur la largeur de la piquère de sorte que le guide-droit longe le bord du tissu (fig. C). Peu avant la fin de la couture, laisser l'aiguille dans le tissu, remonter le pied presseur et fermer la fermeture à glissière. Rabaisser le pied presseur et terminer la couture. À la fin de la couture, coudre un arrêt.

Travaux de reprisage

Préparation de la machine :

Pied presseur : Pied à repriser (contre supplément)

Point droit

Point :

Tension du fil

d'aiguille :

moins forte

Fil :

Fil à broder fin

Aiguille :

Grosseur 70

Griffe :

abaissée

Mise en place du pied à repriser

Enlever le support de pied presseur ; à l'aide de la vis A, fixer le pied à repriser tout en veillant à ce que l'étrier B repose sur la tige C du pince-aiguille. Faire remonter d'abord le fil de canette. Au début de la couture, maintenir les deux fils. Exécuter d'abord quelques points dans le tissu. Placer les fils étroitement l'un à côté de l'autre et couvrir l'endroit endommagé (voir fig. D). En bout de couture, former un arc comme le montre la figure D. L'emplacement à repriser étant couvert régulièrement, tourner le tissu à angle droit et coudre ces fils sur ceux tendus préalablement (fig. E), jusqu'à ce que l'emplacement à repriser soit complètement couvert. Pendant cette opération, la longueur de point est déterminée par l'opératrice.

Rammendo :

Nettoyage et huilage

Lever le pied presseur et l'aiguille. Dévisser les deux vis de fixation de la plaque à aiguille et enlever cette plaque. Nettoyer la griffe à l'aide du pinceau. Basculer les verrous A de la coursière vers l'extérieur. Retirer l'anneau B et la navette C. Nettoyer la coursière. De temps à autre, donner une goutte d'huile dans la coursière de navette. Attention ! Veiller à ne pas laisser tomber la navette.

Changement de l'ampoule

Débrancher la machine du secteur. Pousser l'ampoule vers le haut, la tourner vers A et l'enlever. Placer l'ampoule neuve de manière que ses tenons s'engagent dans les fentes C. Pousser l'ampoule vers le haut et la tourner vers B.

Tableau des aiguilles

Le choix de la pointe d'aiguille adéquate est très important et garantit de meilleurs résultats.

Matières: légèresAiguilles: 60 70 75		Matières: moyennesAiguilles: 80 90		Matières: lourdesAiguilles: 100 110 120
Pointes d’aiguille
Désignation	Forme de pointe	Pointe et chas de l’aiguille	Utilisations
130/705 H Grosseur de l’aiguille: 70, 80		pointe bille fine	Aiguille universelle pour tissus synthétiques maille fine, lin fin, chiffon, batiste, organdi, tissus laine, velours, pour coutures d’ornementation et pour broderies
130/705 H-SUK Grosseur de l’aiguille: 70 à 110		pointe bille moyenne	Tissus tricotés grande maille, tissus maille, Lastex, Interlock, Quiana, Simplex
130/705 H-PS Grosseur de l’aiguille: 75 à 90		pointe bille moyenne	Aiguille Stretch, spécialement développée pour machines Pfaff. Convient tout particulièrement pour tissus stretch et maille délicats.
130/705 H-SKF Grosseur de l’aiguille: 70 à 110		grande pointe bille	Lycra grande maille (gaines, combinés, etc.) Lycra, Simplex, Lastex
130/705 H-J Grosseur de l’aiguille: 90 à 110		pointe ronde pointue	Croisé, vêtements de travail, lins lourds, blue-jeans, toile à voiles fine
130/705 H-LR Grosseur de l’aiguille: 70 à 120		pointe coupante à droite	Cuir, daim, veau, chevreau
130/705 H-PCL Grosseur de l’aiguille: 80 à 110		pointe coupante avec rainure oblique (à gauche)	Similicuir, plastique, feuilles plastiques, toile cirée
130 H-N Grosseur de l’aiguille: 70 à 110		petite pointe bille, chas long	Piqûres avec soie à boutonnière ou fil synthétique 30/3
130/705 H-Wing Grosseur de l’aiguille: 100		pointe pour broderies ajours	Coutures ajours très décoratives sur tissus fins, organdi, batiste.

Tableau des aiguilles

ES:

ES

ES:120

synthétiques

le, organdi,

ures d'orne-

ssus maille,

lex

développée

bout particulie-

mail e délicats.

mbinés, etc.)

s lourds,

stiques,

ou

s sur

	Désignation	Longueur de point	Largeur de point	Espacement des aiguilles	Utilisations
	130/705 H-ZWI Grosseur: 80	2,5 mm2,5 mm	--	1,6 mm2,0 mm	nervures normales
	130/705 H-ZWI Grosseur: 80Grosseur: 90Grosseur: 100	2,5 mm2,5 mm3,0 mm	--	2,5 mm3,0 mm4,0 mm	nervures larges nervures extra-larges
Coutures d'ornementation avec aiguilles jumeléesAvant la couture d'ornementation, tournez le volant et contrôlez si les aiguilles pénétrant impeccable-ment dans la plaque. Ainsi vous ne risquez pas que les aiguilles cassent au cours de la couture.
	Motifs au point d'ornementation/Motifs au point zigzag
	130/705 H-ZWI Grosseur: 80Grosseur: 80Grosseur: 80	0,5-1,5 mm0,5-1,5 mm0,5-1,5 mm	large étroite étroite	1,6 mm2,0 mm2,5 mm	Ornementations Ornementations Ornementations
	Ourlet ajour/Aiguille double spéciale
	130/705 H-ZWI-HOGrosseur: 80Grosseur: 100	2,0-3,0 mm2,0-3,0 mm	très étroite très étroite	--	Effet décoratif d'oulet ajours.Sont particulièrement appropriés les tissus très ap-prêtés et le batiste.

Tableau des aiguilles

Causes de dérangements et remèdes

Causes :

Remèdes :

1. Points manqués

L'aiguille n'est pas placée selon les prescriptions.

Engager l'aiguille à fond, le méplat du talon vers l'arrière.

L'aiguille n'est pas du système prescrit.

N'utiliser que des aiguilles du système 130/705 H.

L'aiguille est déformée ou épointée.

Placer une aiguille neuve.

L'enfilage n'est pas correct.

Contrôler les passages du fil.

L'aiguille est trop fine pour le fil.

Choisir l'aiguille d'après le tableau des aiguilles.

2. Casse du fil d'aiguille

Pour les causes précitées.

Voir 1.

Tensions trop fortes.

Régler convenablement les tensions.

Fil de mauvaise qualité, neuf ou cassant.

N'employer que du fil de qualité.

3. Casse d'aiguille

L'aiguille n'est pas engagée à fond.

Introduire la nouvelle aiguille à fond.

L'aiguille est déformée.

Remplacer l'aiguille.

L'aiguille est trop grosse ou trop fine.

Tenir compte du tableau des aiguilles.

En tirant ou poussant l'ouvrage, l'aiguille dévie sur la plaque à aiguille.

Laisser la machine entraîner seule. Guider légèrement l'ouvrage.

La boîte à canette n'est pas introduite correctement.

Appuyer sur la boîte à canette à sa mise en place, jusqu'à l'emboîtage perceptible.

4. Couture laissant à désirer

La tension est déréglée.

Vérifier les tensions des fils d'aiguille et de crochet.

Le fil est trop gros, noueux ou dur.

N'utiliser que des fils de bonne qualité.

Canette irrégulièrement garnie.

Ne pas bobiner à main libre mais faire passer le fil par la prétension du dévidoir.

Des boucles de fil se forment sur ou sous l'ouvrage.

Veiller à l'enfilage correct; contrôler les tensions des fils.

Causes:

Remèdes

5. La machine n'entraîne pas ou irrégulièrement

Bourres agglomérées entre les dents de la griffe.

Enlever la plaque à aiguille, ôter les bourres au pinceau.

Griffe abaissée (levier de marche arrière en position droite).

Placer le levier de marche arrière à gauche.

6. Marche dure de la machine

Des bribes de fil se sont prises dans la coursière du crochet.

Enlever les bribes de fil et mettre une goutte d'huile dans la coursière.

7. Remarques importantes

Ne jamais mettre en marche la machine enfilée sans tissu sous le pied presseur. Ne pas oublier de toujours débrayer l'interrupteur général, même si l'on ne quitte la machine que pour quelques instants. Cela est surtout nécessaire s'il y a des enfants dans la même pièce.

Accessoires spéciaux

Accessoires spéciaux Ces accessoires pour des travaux particuliers sont en vente chez votre dépositaire Pfaff contre facturation.

Accessoires	Références	Opérations
Pied pour applications	93-035 920-91	applications
Bordeur (enlever support du pied)	98-053 484-91	bordage au ruban
Pied à nervures, 5 rainures (aiguilles jumelées en écartements de 1,8; 2,5 mm)	93-035 950-91	couture de nervures(aiguilles n° 80;pour nervures fines,aiguilles n° 70)
Pied à nervures, 7 rainures (aiguilles jumelées en écartements de 1,4; 1,8 mm)	93-035 953-91
Pied pose franges	93-035 943-91	couture de franges; bâtissage
Guide-droit	98-802 422-00	surpiquage
Pied pour point droit	98-694 803-00	surpiqûres et coutures sur tissus très fins et souples (jersey de soie)
Plaque à aiguille avec trou rond	en préparation
Rabatteur 4,5 mm	93-035 946-91	coutures rabattues
Rabatteur 6,5 mm	93-035 948-91
Pied à boutonnières	98-694 411-00	boutonnières
Pied fronçeur	93-035 998-91	froncement de volants, etc.
Pied guide-cordonnet	93-035 915-91	pose de cordons
Pied overlock	98-620 404-00	surfilage de bords de coupe;assemblage et surfilage simultané de bords de coupe
Ourleur (bord roulé) 2 mm	98-694 804-00	ourlage de bords au point zigzag
Ourleur 3 mm	98-694 401-00	ourlage de bords
Pied à repriser	93-106 103-91	reprisage normal et à la laine
Pied à semelle Téflon	98-694 801-00	coutures sur matières plastiques et synthétiques
Pied pour points décoratifs	98-694 879-00	couture de motifs décoratifs

Table des matières

Mise en place des broches à bobines 2

Enlèvement de la valisette

Branchement électrique

Préparation du bobinage

Débrayage du mécanisme de couture

Bobinage 7

Embrayage du mécanisme 8

Mise en place de la canette 8

Tension du fil de canette

Mise en place de la boîte à canette

Passage du fil d'aiguille 10

Tensions des fils 13, 14

Coupe-fil 13, 14

Sélection de la longueur du point 15

Couture en arrière 15

Point élastique 16

Sélecteur de points (modèles 340-541 et 720, 721)

Sélecteur de points (modèles 550-571 et 730-751) 17

Sélecteur de motifs 17

Tableau des points 18

Remplacement de l'aiguille 20

Remplacement de la semelle du pied presseur 21

Pieds presseurs 22

Compartiment à accessoires 22

Plateau amovible 23

Surpiquage 24

Point invisible élastique 26

Boutonnières (modèles 340, 341, 520 et 521) 28, 29

Boutonnières (modèles 350, 351 et 530-751) 30, 31

Pose de boutons 32

Insertion de fermetures à glissière 34

Fermeture à glissière invisible 36

Fermeture à glissière pour pantalon dame 38

Travaux de reprisage 40

Nettoyage et huilage 42

Changement de l'ampoule 43

Tableau des aiguilles 48, 49

Causes de dérangements et remèdes 56

Accessoires spéciaux 64
