MODE D'EMPLOI MGR-A7 KENWOOD

Caractéristiques techniques

Mémoire flash intégrée

:2Go*

Sortie d'écouteurs

minijack stéréo 3,5 mm

6.0+6.0mW/16Ω

Sortie de ligne

minijack stéréo 3,5 mm

700 + 700mV / 10kΩ

Prise USB

USB 2.0 / USB 1.1

Affichage

Ecran LCD monochrome de 1,5 pouce

Dimensions de l'appareil principal

Plage de fonctionnement

Adaptateur secteur (AC-050150A)

Alimentation

CA 100-240V

Puissance d'entrée nominale

:0,2A13W

Sortie nominale

CC 5 V 1.5 A

Maximum de plages enregistrées *3

Approx. 450 plages

Autonomie de la pile *2

Durée de lecture en continu

(Mémoire interne)

WAV (44,1 kHz) : Approx. 19 heures

MP3 (128 kbps) : Approx. 19 heures

WMA (128 kbps) : Approx. 19 heures

Durée d'enregistrement

(Microphones intégrés et mémoire)

interne)

WAV (44,1 kHz) : Approx. 12,5 heures

WMA (128 kbps): Approx. 12,5 heures

Format d'enregistrement

WMA (44,1 kHz : 32 kbps : Mono)

Temps d'enregistrement maximal

(sans autres types de fichier)

Format d'enregistrement		WAV		WMA
		48 kHz	44,1 kHz	128 kbps	96 kbps	64 kbps
Mémoire interne		2h40m	2h54m	32h	42h	64h
d'at-	8G	10h40m	11h36m	128h	168h	256h
	4G	5h20m	5h48m	64h	84h	128h
	2G	2h40m	2h54m	32h	42h	64h
	1G	1h20m	1h27m	16h	21h	32h

(Unité : h = heures, min = minutes)

• Les chiffres indiqués sont des valeurs

standard lors de l'enregistrement

stéreo.

• Durant l'enregistrement en continu, le

Le fichier se divise toutes les 2 heures.

Format de lecture

MP3

Fréquence d'échantillonnage: 22,05/

24/32/44,1/48kHz

Débit binaire : 32 à 320 kbps

Débit binaire variable : 32 à 320 kbps

Tag ID3 : ver. 2.2/2.3/2.4

WMA (compatible DRM)

Fréquence déchantillonnage: 32/44,1/

48kHz

Débit binaire : 32 à 320 kbps

Débit binaire variable : 32 à 355 kbps

(Non pris en charge par Professional.)

Lossless ou Voice.

WAV (PCM linéaire)

Fréquence déchantillonnage: 22,05/

24/32/44.1/48kHz

Débit binaire : 8 bits / 16 bits

Voie: Stéréo/Mono

Carte SD *5

Carte SD compatible

(Les données enregistrées dans le format)

audio SD ne peuvent pas être lues.

Configuration système minimale

Réquise pour l'ordinateur *4

Système d'exploitation

Microsoft® Windows® Vista/XP (Pas)

de prise en charge par le système

d'exploitation Version 64 bits)

Connecteur USB

Conforme à la norme USB 1.1/2.0

Kenwood suit une politique de progrès continu en matière de développement. Pour cette raison, les spécifications peuvent être modifiées sans notification. Il est possible que les appareils ne soient pas aussi performants dans un environnement très froid (à une température de gel).

*L'espace disponible réel peut être inférieur à l'espace spécifié à cause de la place prise par les fichiers système.

La durée de lecture en continu mentionnée est une valeur standard lorsque les écouteurs fournis sont utilisés, Supreme a pour réglage "OFF" et le mode Son "NORMAL".

Il ne s'agit pas d'une valeur garantie.

Selon la température ambiante et

les conditions de fonctionnement, la

durée réelle peut être interieure.

L'autonomie de la pile peut être plus

courte avec certaines cartes 3D.

En supposant que chaque piste est au format MP3/WMA de 128 kbps, avec un temps de lecture d'environ 4 minutes.

*L'environnement spécifique ci-dessus pour l'ordinateur ne garantit pas un fonctionnement intégral de cet appareil.

Utilisez un ordinateur sur lequel un des systèmes d'exploitation mentionnés ci-dessus est installé d'origine. Le fonctionnement n'est pas garanti si le système d'exploitation de l'ordinateur a été mis à jour ou si l'ordinateur a été assemblé.

Cet appareil peut enregistrer sur et lire les cartes mémoire SD/SDHC

conformes à la forme SD ou SDHC.

ENREGISTREMENT AUDIO DIGITAL

MANUEL de démarage RAPIDE

Kenwood Corporation

Lecture du mode d'emploi PDF

Le Mode d'emploi se trouve sous forme de fichier PDF dans le dossier suivant de cet appareil.

Copiez ce fichier sur votre ordinateur avant de le lire.

[My Computer] - [KENWOOD_DAP] - [Manuel]

Reportez-vous à pour plus de détails.

Déclaration de conformité se rapportant à la directive EMC 2004/108/ec

Fabricant :

Kenwood Corporation 2067-1115, Inc.

298-516nkiwuaMaeHienoJI. Perecentert, desoLHE:

Représentants du

Amsterdamseweg 37, 1422 AC Uithoorn, Pays-Bas

B60-5733-00/01 (E)

Pour votre référence

Inscrivez le numéro de série, que vous trouverez à l'arrière de l'appareil, dans les espaces prévus de la carte de garantie et dans l'espace ci-dessous. Indiquez les numéros de modèle et de série au cas où vous devrez faire appel à votre concessionnaire pour des renseignements ou réparations de cet appareil.

Modèle Numéro de série

Consignes de sécurité importantes

Attention:

Lire attentivement cette page pour garantir une exploitation sans danger.

Lire toutes les instructions - Lire attentivement toutes les consignes de sécurité et les instructions de fonctionnement avant d'utiliser le produit.

Conserver ce mode d'emploi - Conserver les consignes de sécurité et les instructions de fonctionnement pour pouvoir s'y reporter ultérieurement.

Tenir compte des avertissements - Respecter tous les

avertissements indiqués sur le produit et dans le mode d'emploi. Suivre les instructions. Suivre toutes les instructions de

Suivez les instructions et d'utilisation

AVERTISSEMENT:

• Ne pas utiliser les écouteurs pendant la conduite d'un

véhicule ou la marche. Ceci peut entraîner un accident. Ne jamais utiliser les écouteurs en conduisant une bicyclette ou une auto ou moto. Si vous utilisez cet appareil en marchant, vous n'entendrez pas les sons environnants et risquez de ne pas percevoir des signaux d'alarmes.

• Ne pas utiliser cet appareil pendant la conduite d'un véhicule.

N'utilisez pas cet appareil pendant la conduite d'un véhicule, d'un moto ou d'une bicyclette. Ceci peut entraîner un accident. Veillez à arrêter le véhicule en lieu sûr avant de mettre en marche cet appareil.

• Ne pas regarder l'écran pendant la conduite d'un vélo ou d'un véhicule.

Ceci peut entraîner un accident

• Utilisez toujours l'adaptateur secteur spécifique.

Sinon, un incendie ou un choc électrique pourrait se produire

• La niche d'alimentation de l'adaptateur secteur et doit être branchée sur une prise d'alimentation fournissant la tension spécifiée.

Sinon, un incendie ou un court-circuit pourrait se produire.

Précautions:

N'insérez pas et ne laissez pas tomber d'objet métallique ni d'objet facilement inflammable dans l'appareil par une ouverture. Ceci est: 1) à l'origine de l'article du code du travail.

• Lorsque vous raccordez un accessoire à cet appareil, lisez son mode d'emploi, éteignez cet appareil et raccordez-le à l'accessoire de la façon indiquée. Veillez aussi à utiliser le cordon spécifique pour le raccordement. Une mauvaise liaison, l'emploi d'un cordon non spécifique ou d'une prolongation peuvent entraîner une surchauffe causant des brûlures ou des blessures.

Ne pas utiliser ni poser le produit aux endroits

sulvants

• Exposé à l'humidité, comme près d'une baignoire ou d'une douche. N'utilise pas cet appareil à un endroit exposé aux projections d'eau. Ceci peut entraîner un incendie ou une fuite du liquide de la pile.

N'approchez pas cet appareil d'un appareil dégageant de la chaleur (poêle, fer à repasser, etc.). Ceci peut entraîner un incendie ou une fuite du liquide de la pile.

• Ne posez pas cet appareil à un endroit exposé aux fumées ou vapeurs, par exemple dans une cuisine ou à proximité d'un humidificateur, ou bien à un endroit exposé à une humidité ou une poussière excessive. Ceci peut entraîner un incendie ou une fuite du liquide de la pile.

• Ne laissez pas cet appareil à un endroit où la température risque d'augmenter de façon considérable, comme dans un véhicule fermé ou en plein soleil. L'appareil ou ses pièces pourraient être endommagés, ou bien un incendie ou une fuite du liquide de la pile pourrait se produire. Remarques sur l'adaptateur secteur
• Ne branchez ou débranchez pas la fiche d'alimentation avec des mains humides. Ceci peut causer un choc électrique.
• En cas de tonnerre, ne touchez ni l'adaptateur secteur ni la fiche d'alimentation. Ceci peut causer un choc électrique.
• Si il y a accès à tonnerre lorsque vous utilisez cet appareil en plein air, arrêtez-le immédiatement. Ceci peut causer un choc électrique
• Nettoyez régulièrement la fiche d'alimentation et l'adaptateur secteur. Si les fiches sont sales, une déterioration de l'isolement due à l'humidité peut causer un incendie ou un choc électrique. Pour nettoyer la fiche d'alimentation, débranchez-la de la prise d'alimentation et essuyez-la avec un chiffon sec.
• Nendommagez pas le cordon d'alimentation en le grattant, modifiant, courbant trop fort, pliant, étrant, CHAUFFANT ou en le fixant avec une agrafe ou un clou. Ne posez pas non plus d'objets lourds sur le cordon d'alimentation et ne le mettez pas sous cet appareil. Si vous recouvrez le cordon d'alimentation d'un tapis, etc. vous risquez de déposer un objet lourd dessus. Un cordon endommagé peut causer un incendie ou un choc électrique. L'utilisation d'un cordon endommagé peut causer un incendie ou un choc électrique.
• En cas de fonctionnement anormal de cet appareil, débranchez la fiche d'alimentation. Si de l'eau ou une matière étrangère devait pénétrer dans cet appareil, ou bien si de la fumée, une odeur ou un bruit anormal devait se produire, éteignez immédiatement cet appareil et débranchez le cordon d'alimentation de la prise d'alimentation. L'utilisation de l'appareil dans ces conditions peut causer un incendie ou un choc électrique. Lorsque l'appareil ne dégage plus de fumée, d'odeur ou de bruit anormal, consultez votre revendeur ou service après-vente Kenwood pour le faire contrôler.
• Si vous avez fait tomber l'adaptateur secteur ou cet appareil, débranchez le cordon d'alimentation. Si l'équipement est tombé ou le couvercle ou boitier endommagé, éteignez cet appareil et débranchez l'adaptateur secteur r un incendie ou un choc électrique.
• N'ouvrez pas le boitier de cet appareil et ne modifiez pas l'adaptateur secteur ni l'appareil. Ils contiennent tout deux des pièces sous haute tension susceptibles de causer un incendie ou un choc électrique en cas d'ouverture ou de modification.

Notes sur l'utilisation des écouteurs :

• Ne pas écouter à un volume trop élevé. Les signaux sonores trop forts peuvent causer des lésions auditives, etc.
• Ne pas écouter le son pendant des heures à un volume très élevé. Ceci peut causer des problèmes auditifs.
• Ne pas utiliser les écouteurs en cas d'anomalie cutanée. Ceci peut provoquer des inflammations de la peau. Si votre peau ou vos oreilles doivent partager une anomalie quelconque lorsque vous utilisez les écouteurs, cessez immédiatement de les utiliser et consultez un médecin.
• Il est déconseilé à une personne souffrant de problèmes auditifs d'utiliser les écouteurs. Les problèmes risquent de s'amplifier. Si vous peau ou vos oreilles doivent partager une anomalie quelconque lorsque vous utilisez les écouteurs, cessez immédiatement de les utilisier et consultez un médecin. Fixez et détachez les écouteurs doucement et lentement autour des oreilles. Vous pourriez vous blesser les oreilles si vous le faites violemment.

Maniement

• Ne pas exercer une force excessive sur l'afficheur. Vous pourriez l'endommager.
• Évitez de ranger cet appareil dans un sac renfermant un objet dur. Vous pourriez endommager cet appareil en appuyant sur le sac.
• Ne exposez pas cet appareil à des insecticides ni à une substance volatile, et ne le laïsez pas longtemps au contact d'une matière en caoutchouc ou en vinyle. Vous pourriez déclore ou écailler le fini de surface.
• Ne mettez pas cet appareil dans la poche d'un pantalon. Vous pourriez l'endommager en vous asseyant, etc.
• Protégez cet appareil contre la sueur et l'humidité.

Ne'utilisez pas cet appareil longtemps en état ou pendant un entraînement si vous le laissez dans une poche de poitrine. Simons la pénétration d'humidité ou de sueur peut causer un dysfonctionnement ou une panne.

Conditions d'utilisation

Température : 5 à 35°C. (sans condensation)

Entretien de l'appareil

Si la face avant ou le coffret sont sales, les nettoyer avec un chiffon propre et sec.

N'utiliser ni diluant, essence, alcool, etc., car ces produits peuvent détériorer les surfaces.

Remarque sur la batterie incorporée

• Pour le remplacement de la pile incorporée, contactez tout revendeur.
• La pile de cet appareil se décharge spontanément même si vous n'utilisez pas cet appareil. Elle risque donc de s'épuiser, rechargez cet appareil pendant un certain temps. Le cas échéant, rechargez la pile pour pouvoir utiliser cet appareil.
• Le temps de recharge de la pile varie en fonction de l'état et de la température ambiante.
• L'autonomie de la pile est inférieure lorsque l'appareil est utilisé à basse température.
• La batterie incorporée pourra être rechargée 500 fois. (Cece valeur de référence, qui n'est donc pas garantie.)
• La pile incorporée est un consommable, et le temps de lecture disponible diminue progressivement après un usage répété mplacée par une nouvelle pile qu'elle est usée.
• Kenwood ne saurait être tenu responsable de l'altération ou de la perte de données dues à une décharge complète de la batterie incorporee.
• La pile incorporée est une pile aux ions lithium. Elle ne souffre pas de l'effet mémoire des piles Ni-Cd et des piles nickel-hydrogène, dont la capacité diminue si la pile est chargée ou déchargée complètement plusieurs fois de suite. La pile incorporé

Avant le rangement

Veillez à mettre la carte SD dans son étui avant de la ranger. Ne laissez pas la carte SD à un endroit exposé à une température extrêmement élevée (en plein soleil, etc.) ou à une humidité extrêmement élevée.

Si la carte SD est sale

• Essuyez-la avec un chiffon doux, etc.
• N'utilise pas de diluant de peinture, benzine ou alcool.

Autres précautions à prendre

• Ne pas ouvrir ou modifier la carte SD.
• Ne pas enlever l'étiquette de la carte SD.
• Ne pas coller d'étiquette ni d'autocollant sur la carte SD.
• Ne pas toucher les bornes métalliques à l'armée avec un dongt ou un objet métallique.

Remarque sur la mise au rebut ou le transfert de cartes SD

Les fonctions "Réinitialisation" et "Effacement" de cet appareil ou d'un ordinateur changent simplement les informations de gestion des fichiers mais n'effacent pas la totalité des données enregistrées sur la carte SD. Avant de mettre au rebut ou de transférer une carte SD, il faut la détruire physiquement ou bien effacer les données qu'elle contient avec un logiciel PC du commerce capable de supprimer toutes les données.

L'utilisateur est responsable de la bonne gestion des données qu'il enregistre sur ses cartes SD.

Carte SD (Commutateur LOCK)

La carte SD est pourvue d'un commutateur empêchant l'inscription de données. Mettez ce commutateur en position LOCK pour protéger les données enregistrées sur la carte. Avant d'enregistrer, de transférer, d'éditer ou d'effacer des données, mettez ce commutateur en

Verrouillage

Déverrouillage

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et

électroniques doivent être recyclés sur des sites capables de recycler ces produits et leurs déchets. Contactez vos autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des leurs effets nocifs sur notre santé et sur l'environnement.

Marques et marques déposées

• "Microsoft" et "Windows Media" sont des marques déposées ou des marques de commerce aux États-Unis et dans les autres pays de Microsoft Corporation.
• "Adobe Reader" est une marque de commerce ou une marque déposée de Adobe Systems Incorporated.
• Le logo SDHC est une marque commerciale.

Les autres noms de système et noms de produits sont aussi des marques de commerce ou des marques déposées de leur propriété respective. Notez que les marques "TM" et "H" sont omises dans le texte de ce manuel.

Enregistreur

Écouteurs

A pleine puissance, l'écoute prolongée du baladeur peut endommager l'oreille de l'utilisateur.

Cable USB

Adaptateur secteur (AC-050150A)

Cordon d'alimentation

Recharge de la pile

Cet appareil contient une pile rechargeable (indiquée dans ce manuel par le terme "la pile") qui peut être rechargée par l'intermédiaire de l'adaptateur secteur ou de l'ordinateur raccordé par un câble USB.

Recharge par l'adaptateur secteur

Raccordez l'adaptateur secteur (accessoire fourni) à cet appareil.

La recharge est terminée lorsque le témoin CHARGE s'est.

La recharge dure environ 3 heures.

Cet appareil peut être utilisé pour la lecture et

L'enregistrement lorsque l'adaptateur secteur est raccordé.

NOTE - Utilisez l'adaptateur secteur fourni (AC-050150A) avec ce produit

Recharge et indication de pile

Témoin CHARGE

Activé	Le témoin s'allume pendant la recharge.
Éteint	L'indicateur est étéint lorsqu'la recharge est terminée.

Icônes apparaissant sur l'écran

Raccordez les écouteurs stéréo fournis à cet appareil.

Indique la charge de la pile.

La pile est presque vide.

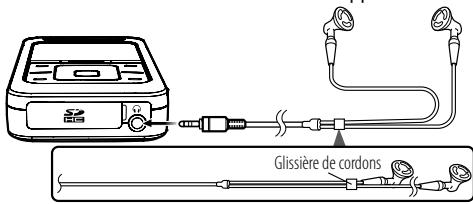

Raccordement des écouteurs stéréo

• Lorsque la pile intégrée est faible, raccordez l'adaptateur secteur à cet appareil.
• Tenez toujours les écouteurs par les parties principales lorsque vous les mettez ou les enlevez. Si vous tirez sur un cordon, ils risquent d'être endommagés.
• Pour empêcher les cordons des écouteurs de s'emmêler, faites glisser la glissière pour réunir les deux parties.

Annulation de la fonction HOLD

La fonction HOLD déactive toutes les touches de l'appareil et empêche qu'elles soient actionnées par erreur lorsque l'appareil est porté dans un sac, etc. La fonction HOLD doit être annulée pour pouvoir utiliser l'appareil.

(L'indication rouge est visible.)

Insertion/retrait d'une carte SD

Cet appareil permet d'écouter la musique enregistrée sur une carte SD ou d'enregistrer de la musique sur une carte SD.

2: Insérez la carte SD.

Ouvrez le couvercle carte.

Tenez la carte SD avec sa face étiquetée vers le haut et l'angle coupé à droite, et insérez-la dans le logement jusqu'à ce qu'elle s'encliquette.

Fermez le couvercle de carte.

2 Sortez la carte SD

Ouvrez le couvercle de la carte

Appuyez sur la carte SD de sorte qu'un déclic soit audible puis retirez le doigt de la carte. La carte ressort et vous pourrez la tirer avec les doigts.

Fermez le couvercle de carte.

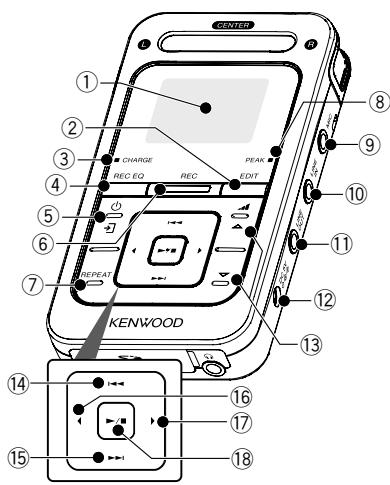

① Affichage

② Touche EDIT

• Appuyez sur cette touche pendant l'enregistrement pour diviser le fichier enregistré à l'endroit où vous avez appuyé sur la touche.

③ Témoin CHARGE

④ Touche REC EQ

• Appuyez sur cette touche pour désigner l'effet d'égalisation devant être appliqué au son enregistré par les microphones intégrés ou un microphone externe.

(5) ⌀ / → Touche Alimentation/Menu

• Appuyez dessus et maintenez la pression pour mettre sous et hors tension.
• Appuyez brièvement sur cette touche pour ouvrir le menu déroulant.
• Appuyez sur cette touche lorsque l'éclairage est pour l'allumer.

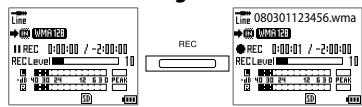

6 Touche REC

• Appuyez sur cette touche pour procéder à l'enregistrement ou mettre en pause l'enregistrement de la musique ou de la voix.

- État indiqué par le témoin REC

Éclairage constant	Mode Enregistrement
Clignotement	Mode Pause d'enregistrement
Êteint	Mode Arrêt

7 Touche REPEAT

• Appuyez sur cette touche pour sélectionner le mode de répétition.
• Pendant la lecture, appuyez au moins 1 seconde sur cette touche pour spécifier les points de répétition de passage A-B.

8 Témoin PEAK

9 Prise d'entrée MIC

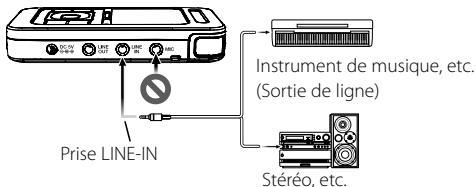

10 Prise line-in

1 Prise LINE-OUT

13 Touche volume

• Appuyez dessus pour augmenter () ou diminuer () le volume. Une pression continue sur une partie de la touche permet de changer le son graduellement.

14 Touche haut

• Appuyez dessus pour déplacer le curseur vers le haut.
• Appuyez dessus pendant la lecture pour revenir au début de la plage actuelle. Si vous appuyez sur cette touche au début de la plage, vous reviendrez au début de la plage précédente.
• Maintenez le doigt sur la touche pour revenir rapidement en arrière.
• Appuyez sur cette touche pendant la lecture pour augmenter le niveau d'enregistrement (si le réglage MANUEL du niveau d'enregistrement a été sélectionné).

• Appuyez dessus pour déplacer le curseur vers le bas.
• Appuyez dessus pendant la lecture pour passer au début de la plage suivante.
• Maintenez le doigt sur la touche pour avancer rapidement.
• Appuyez sur cette touche pendant la lecture pour réduire le niveau d'enregistrement (si le réglage MANUEL du niveau d'enregistrement a été sélectionné).

16 Touche gauche

• Appuyez sur cette touche pour revenir à l'affichage précédent (gauche). Sert aussi, par exemple, à revenir de l'affichage de la lecture à la liste des plages.
• Appuyez et maintenez le doigt sur cette touche pour revenir à la première page.

7 Touche droite

• Appuyez sur cette touche pour accéder à une rubrique et passer à la rubrique suivante (droite).

18 ▶/■ Touche lecture/arrêt

• Appuyez sur cette touche pour dire une plage ou arrêtez la lecture.

Appuyez sur cette touche lorsque le menu est affiché pour accéder à la rubrique sélectionnée.

• Appuyez sur cette touche pendant l'enregistrement pour l'arrêter.

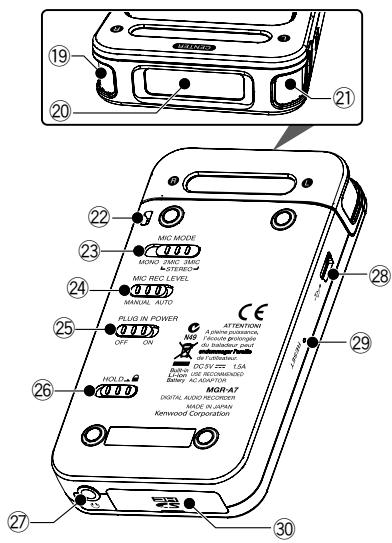

2 Microphone gauche

Oeillet de la lanière

• Faites passer la lanière par cet œillet.

Ne pas faire passer un crochet métallique (de porte-clé, etc.) ou un objet similaire dans l'oeillet de la lanière. Sinon

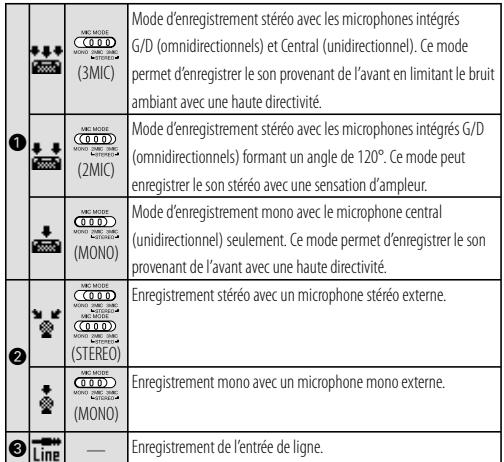

23 Selecteur MIC mode

Lorsque les microphones intégrés sont utilisés, réglez le mode de microphone sur Mono, 2 microphones ou 3 microphones.

Lorsqu'un microphone externe est utilisé, réglez le mode de microphone sur Mono ou stéréo.

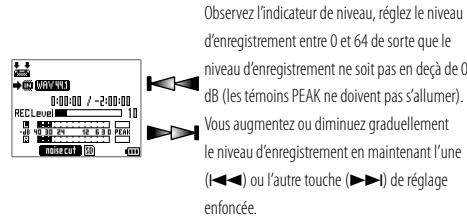

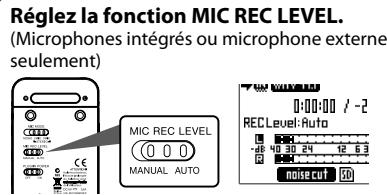

(24) Sélecteur MIC REC LEVEL

Lorsque les microphones intégrés ou un microphone

Lorsque les microphones intégrés ou un microphone external est utilisé, réglez la méthode de réglage du niveau d'enregistrement sur MANUAL ou AUTO.

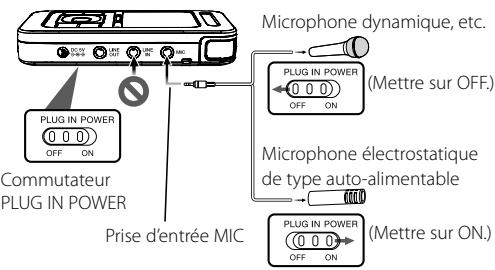

25 Commutateur PLUG IN POWER

• Sécurisez ON quand un microphone externe de type auto

26 Commutateur HOLD

• Appuyez dessus pour désactiver toutes les autres touches. Cet appareil ne risquera pas d'être actionné par erreur lorsqu'il est transporté dans un sac, ou dans d'autres

27 Prise d'écouteurs

Raccordez les écouteurs stéréo fournis ici.

28 Prise USB

Raccordez le lecteur à un ordinateur par le câble USB fourni pour transférer des fichiers de musique ou recharger la pile.

29 Touche de réinitialisation

• En cas d'anomalie, consultez avant tout le (manuel PDF). Si la solution au problème ne peut pas être trouvée, essayez d'appuyer sur la touche de réinitialisation avec l'extrémité d'un trombone.

Couvercle de logement de carte SD

- Lorsque la carte SD est insérée, [50] apparaît sur l'écran pendant la lecture et l'enregistrement. - Vous aurez besoin d'un adaptateur spécial pour pouvoir utiliser une carte miniSD, miniSDHC ou microSD. - Les cartes MultiMedia Card (MMC) ne peuvent pas être utilisées.

2: Mettez cet appareil hors tension.

Lorsque vous utilisez une carte SD, il faut un certain temps pour passer à l'étape suivante dans les cas mentionnés ci-dessous, parce que la base de données des fichiers enregistrés sur la carte SD doit être mise à jour.

Pendant qu'une carte SD est dans cet appareil

L'appareil est mis sous tension - Un câble USB est débranché. - L'enregistrement ou l'édition de Richet est à Lorsqu'une carte SD est insérée au titre des

1 Affichez la première page

"Settings" > "Language".

Pour le mois, le jour et l'heure, appuyez sur pour sélectionner le nombre souhaité, puis appuyez sur pour passer à l'objet suivant.

3: Désignez les minutes.

Appuyez sur la touche Gauche pour revenir à la page d'affichage précédente.

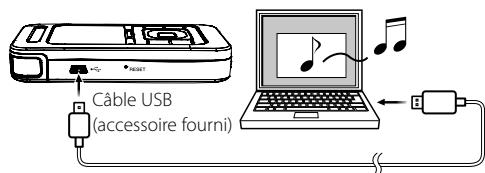

Raccordement à un ordinateur/recharge de la pile

Recharge par l'ordinateur raccordé par un câble USB

Raccordez cet appareil à votre ordinateur avec le câble USB fourni. Ceci vous permettra de transférer de la musique de l'ordinateur vers cet appareil et de recharger sa pile.

La recharge est terminée lorsque le témoin CHARGE s'éteint.

La recharge dure environ 3,5 heures.

Lorsque le câble USB est raccordé, l'appareil se met en mode de transfert des données et aucune autre opération n'est possible.

Pour débrancher l'ordinateur de cet appareil, reportez-vous à ci-dessous.

• Mettez l'ordinateur en marche avant de raccorder cet appareil. Cet appareil s'allume automatiquement au moment raccordé à l'ordinateur.
• Utilisez plusieurs câbles USB fournis pour procéder à une connexion USB.
• L'appareil doit être raccordé directement au port USB de l'ordinateur. Son fonctionnement ne peut être garanti s'il est raccordé via un concentrateur USB.

Lecture du mode d'emploi PDF

Le Mode d'emploi se trouve sous forme de fichier PDF dans le dossier suivant de cet appareil. Copiez ce fichier sur votre ordinateur avant de le lire.

[My Computer] - [KENWOOD_DAP] - [Manual] Après la copie, vous pouvez supprimer le fichier PDF pour libérer de l'espace et transférer d'autres fichiers. Si vous supprimez par mégarde le fichier PDF, vous pourrez le transférer du site Kenwood.

Débranchement de l'appareil de l'ordinateur

Cliquez sur l'icône [Safe To remove

Hardware].

Affichez ce message s'il ne apparait pas dans la barre de tâches.

Windows Vista Windows XP

Cliquez sur [Safety remove USB Mass Storage

Device

Lorsque le message indiquant que l'appareil peut être

débranché en toute sécurité, débranchez-le de l'ordinateur.

Capture de musique sur un ordinateur/transfert de musique depuis un ordinateur

Pour écouter des fichiers de musique comme plages sur ce lecteur, compressez d'abord les fichiers de musique sur l'ordinateur puis transférez-les sur ce lecteur.

Ce appareil peut lire les 3 types de fichiers de musique suivants.

• MP3 (*.mp3): MPEG-1 Audio Layer-3
• WMA (.wma): Windows Media Audio WAV (.wav): Fichier WAVE (PCM linéaire)

Pour de plus amples informations sur les spécifications, voir les.

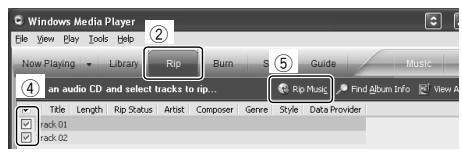

Utilisation de windows media player 11/10/9

Un CD de musique peut être compressé sur l'ordinateur avec Windows Media Player 11/10/9. (Les étapes suivantes concernent Windows Media Player 10.)

1: Lancez windows media player.

2: Cliquez sur le bouton [Rip] en haut. 3 Posez un CD musical dans le lecteur de CD-ROM de l'ordinateur. 4 Cochez les cases des plages du CD à compresser.

5: Cliquez sur le bouton [rip music]

Pour de plus amples informations, reportez-vous au Mode d'emploi dans le fichier PDF.

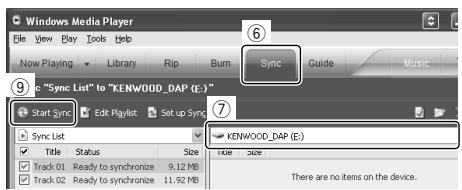

Cliquez sur le bouton [Sync] en haut.

Sélectionnez le disque amovible

([KENWOOD_DAP] (mémoire interne),)

[KENWOOD_SD] (carte SD) ou [Lecteur

[numérique]) correspondant à ce lecteur

Ajoutez les fichiers de musique à transférer à

la li

sync.

Cliquez sur le bouton [Start Sync].

Pour de plus amples informations, reportez-vous au Mode d'emploi dans le fichier PDF.

• Avant de transférer un fichier de musique, ouvre-le avec

Windows Media Player pour vous assurer que le genre, le nom

d'auteur, le titre de l'album et le titre des plages sont corrects.

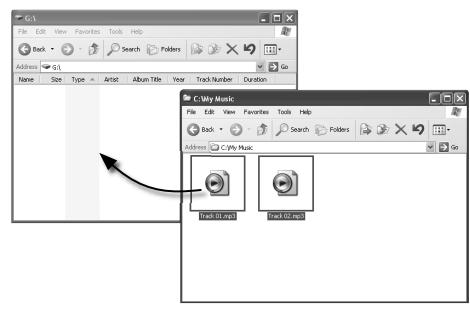

Transfert de données par glisser-déposer

Ouvrez l'explorateur de Windows et tirez le fichier souhaité du lecteur de disque dur de l'ordinateur pour le déposer dans ce lecteur (désigné par [KENWOOD_DAP] (mémoire interne) ou [KENWOOD_SD] (carte SD) dans Windows). Le copier-coller peut aussi être utilisé pour le transfert de données.

1 Ouvrez le disque amovible correspondant à ce lecteur.

Cliquez sur [Start] - [My Computer] - [KENWOOD_DAP] (mémoire interne) ou [KENWOOD_SD] (carte SD).

3 Tirez et déposez le fichier de musique sur le disque amovible.

NOTE

• Si le disque est protégé, lors de la capture des plages d'un CD musical sur l'ordinateur avec Windows Media Player, le transfert du fichier de musique vers cet appareil ne pourrait s'effectuer que par Windows Media Player. Les fichiers de musique transférés par glisser-déposer ou copier-coller ne pourraient pas être lus.

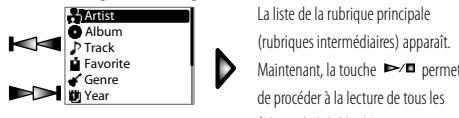

Sélection de la musique pour la lecture

Sélectionnez et écoutez la plage souhaitée.

Artist	Sélectionnez Nom de l'auteur → Titre de l'album → Titre de la plage.
Album	Sélectionnez Titre de l'album → Titre de la plage.
Track	Sélectionnez directement le titre de la plage.
Favorite	Sélectionnez une des plages enregistrées comme plages favorites.
Genre	Sélectionnez Genre → Nom de l'auteur → Titre de l'album → Titre de la plage.
Year	Sélectionnez Année de mise en vente → Titre de la plage.
Folder	Sélectionnez le Dossier puis suivez la hierarchie pour sélectionner le fjichier de musique correspondant à la plage souhaïée.
Recorded	Sélectionnez de la musique dans un des fjichiers enregistrés.

Lorsqu'une rubrique principale est sélectionnée, la liste des rubriques intermédiaires suivantes apparait. Appuyez sur la touche Lecture/Arrêt lorsque la rubrique souhaitée (plage ou nom d'élément) apparait pour procéder à sa lecture.

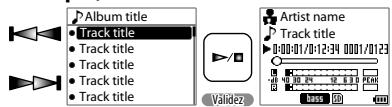

4 Sélectionnez une rubrique intermédiaire ("artist name" > "album title", par exemple)

Maintenant, la touche permet de procéder à la lecture de tous les fichiers de l'artiste sélectionné.

Maintenant, la touche permet de procéder à la lecture de tous les fichiers de l'album sélectionné.

Sélectionnez une plage ("Titre de piste", par

example).

NOTE

• Une plage ne contenant pas d'informations de tag est désignée par "Unknown".
• Appuyez sur la touche Gauche pour revenir à la page

d'affichage précédente.

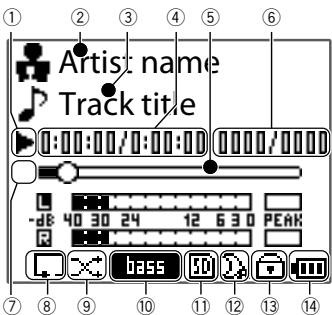

Affichage pendant la lecture

L'affichage contient différentes informations pendant la lecture.

① Mode

Lecture Rien: Arrêt ② : Nom de l'artiste Titre de l'album ③ Titre de la plage ④ Temps de lecture écoulé / Temps total de lecture

⑤ Barre d'avancement de la chanson

⑥ No. de plage/Nombre de plaques sélectionnées (7) Vitesse de lecture ⑧ Mode Répetition ⑨ Mode de lecture

D NOTE

• Pour de plus amples informations, reportez-vous au mode

d'emploi dans le fichier PDF.

Fonctions disponibles pendant la lecture

① Touche Alimentation/Menu Affiche le menu déroulant. Appuyez sur cette touche lorsque l'éclairage est étêt pour l'allumer.

2 Touche gauche

Affiche la liste précédente.

1. Pression de plus de 1 sec. 3

Attachez la première page.

③ Touche REPEAT

Appuyez brièvement dessus :

répartition change.

Pression de plus de 1 sec : Spécifie les points de répétition du passage A-B.

4 Touche lecture/arrêt

Mode de lecture:

Arrête temporairement la lecture.

Mode Arret

Poursuit la lecture. Menu déroulant : Appuyez sur cette touche lorsque le menu est américain pour accéder à la rubrique sélectionnée.

5 Touche haut

Mode de lecture:

la plage actuelle ou de la plage

précédente est localisée (Saut

arrière).

Appuyez en continu pour reculer

rapidement à l'intérieur d'une

plage.

Mode d'arrêt

la plage actuelle ou de la plage

précédente est localisée (Saut

arrière).

Maintenez la pression pour passer

aux plages précédentes, l'une après

Menu déroulant :

Appuyez dessus pour déplacer le

curseur vers le haut.

6 Touche bas

Mode de lecture:

suivant (Saut avant)

Appuyez en continu pour avancer

rapidement

Mode arrêt

plage suivante est localisée (Saut

avant).

Maintenez la pression pour passer

aux plages suivantes, l'une après l'autre.

Menu déroulant :

Appuyez dessus pour déplacer le

curseur vers le bas.

Fonction de reprise

La position de la lecture au moment de la mise hors tension

de l'appareil est mémorisée. À sa prochaine mise sous

tension, la lecture se poursuivra à partir de cette position.

D NOTE

Cet appareil s'éteint automatiquement s'il reste un certain

temps à l'arrêt (Extinction automatique). Le délai prévu pour

L'extinction automatique peut être changée.

• La fonction de reprise est annulée dans les cas suivants. L'écran

de la première page est affiché à la mise sous tension de

l'appareil.

-La carte SD est insérée.

• Le câble USB est branché.

Menu déroulant pendant la lecture

Paramétrez les fonctions liées à la lecture.

Affichez le menu déroulant.

To Home screen	Pour revenir à la première page.
SPRM	Pour régler la fonction Supreme.
Sound mode	Pour régler la qualité du son.
Play mode	Pour spécifique le mode de lecture, par exemple la lecture aléatoire.
Add favorite/Delete favorite	Pour ajouter à Favorite ou supprimer de Favorite.
Item skip+	Pour sauter la rubrique sélectionnée.
Item skip-
Timer setting	Pour régler la minuterie.
Play speed	Pour régler la vitesse de la lecture.
FF/FB Speed	Pour régler la vitesse de l'exploration rapide avant/arrête.
Properties	Pour afficher les informations concernant les fisiers.

Pour de plus amples informations, reportez-vous au Mode d'emploi dans le fichier PDF.

Raccordement d'un microphone ou d'un appareil audio

Pour l'enregistrement de musique et de la voix, cet appareil possède des microphones intégrés, mais un microphone externe ou un appareil audio peut aussi lui être raccordé.

Enregistrement depuis un appareil audio ou un instrument de musique raccordé à l'entrée de ligne

• Procurez-vous les adaptateurs nécessaires, par exemple un adaptateur minifiche stéréo pour câble à fiche stéréo ordinaire ou pour fiche RCA (en vente dans les magasins audio) selon les prises de sortie du microphone externe ou de l'appareil audio.
• Si vous raccordez un microphone electrostatique à pile, réglez le commutateur PLUG IN POWER sur OFF.

Sélection du mode d'enregistrement/réglage du mode de microphone

L'enregistrement peut être effectué au moyen des microphones intégrés, d'un microphone externe ou d'un autre appareil. Le mode de microphone doit être spécifique pour l'enregistrement au moyen de microphones.

La source d'enregistrement change automatiquement lorsqu'un câble est branché sur la prise d'entrée de ligne ou de microphone. Pendant l'enregistrement avec les microphones intégrés ou un microphone externe, l'icône affichée change selon le mode de microphone spécifique à l'arrière de cet appareil.

1: Régler le mode de microphone.

(Microphones intégrés ou microphone externe seulement)

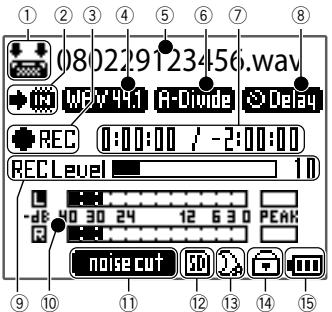

Affichage pendant l'enregistrement

L'affichage contient différentes informations pendant l'enregistrement.

① Mode d'enregistrement

Destination de

L'enregistrement

(3) Mode

Enregistrement

II·Pause

Bien: Arrét

④ Format d'enregistrement

⑤ Nom du fichier enregistré

⑥ Enregistrement synchro

⑦ Temps d'enregistrement

écoulé/Temps

d'enregistrement restant

⑧ Enregistrement différé

⑨ Réglage du niveau

d'enregistrement)

10 Indicateur de niveau

⑪ Égaliseur

d'enregistrement

12 Présence d'une carte SD

⑬ Supreme/

minuterie réveil

·Minuterie réveil activée

Minuterie sommeil

activée

Rien: Minuterie désactivée

14 Commutateur HOLD

HOLD

Rien: HOLD annulé

Niveau de charge de

la pile

Réglage du niveau

d'enregistrement)

Pour de plus amples informations, reportez-vous au Mode d'emploi dans le fichier PDF.

Réglage du niveau d'enregistrement

Lors de l'enregistrement de la voix d'une personne par les microphones intégrés, le niveau d'enregistrement peut être ajusté de sorte que le volume reste uniforme tout au long de l'enregistrement (fonction MIC REC LEVEL).

Le niveau d'enregistrement peut être ajusté automatiquement selon le niveau d'entrée maximal (fonction ALS) ou bien il peut être ajusté manuellement.

Les paramètres de réglage dépendent de la source d'enregistrement.

	Microphones intégrés	Microphone externe	Entrée de ligne
Fonction MIC REC LEVEL	✓	✓	—
Fonction de réglage automatique de niveau (ALS)	✓	✓	✓
Réglage manuel du niveau d'enregistrement	✓	✓	✓
Réglage du gain du microphone externe	—	✓	—

Fonction MIC REC LEVEL

Lors de l'enregistrement de la voix par les microphones intégrés ou un microphone externe, cette fonction uniformise le plus possible le niveau de volume de la voix tout au long de l'enregistrement.

AUTO	Ce réglage enregistre le son à un niveau uniforme dans la mesure du possible, il est donc adapté à l'enregistrement de discours, etc.
MANUAL	Le niveau d'enregistrement peut être ajusté avec la fonction ALS ou bien manuellement.

Fonction de réglage automatique de niveau (ALS)

Le niveau d'enregistrement se règle sur le niveau d'entrée maximal.

Par exemple, pour enregistrer un CD de musique au niveau d'enregistrement optimal, localisez le passage le plus fort et activez la fonction ALS pendant sa lecture.

3: Sortez du mode ALS.

Appuyez maintenant sur pour sortir du mode ALS et procéder à l'enregistrement.

NOTE - Pendant l'enregistrement avec les microphones intégrés ou un microphone externe, il est nécessaire de régler le sélecteur MIC REC LEVEL à l'arrière de cet appareil sur "MANUAL".

• Si vous sortez du mode ALS immédiatement après un son très fort, le niveau d'enregistrement ne sera peut-être pas ajusté correctement. Sortez du mode ALS au moins 2 secondes après un son très fort.

Réglage manuel du niveau d'enregistrement

Le niveau d'enregistrement peut être réglé manuellement.

1: Réglez le niveau d'enregistrement

• Pendant l'enregistrement avec les microphones intégrés ou un microphone externe, il est nécessaire de régler le sélecteur MIC REC LEVEL à l'arrière de cet apparéil sur "MANUAL".
• Le réglage manuel n'est pas possible lorsque la fonction de réglage auto de niveau (ALS) est en service.

Enregistrement de la musique ou de la voix

La musique ou la voix provenant des microphones ou d'un appareil audio peut être enregistrée de la façon suivante.

Mettez cet appareil en pause d'enregistrement.

2: Procede à l'enregistrement.

Le nom du fichier enregistré s'affiche. (nom du fichier)

Année-Mois-Jour-Heures-Minutes-Secondes)

3 Pour permettre l'enregistrement en pause:

Pour poursuivre l'enregistrement, appuyez une nouvelle fois sur la touche.

4 Pour diviser un fichier enregistré :

L'enregistrement se poursuit dans un nouveau fichier. Le son peut être interrompu à l'endroit où le fichier enregistré change.

5: Arrêtez l'enregistrement.

• Le temps maximal d'enregistrement par fichier est de 2 heures. Lorsque le temps d'enregistrement maximal est atteint.

L'enregistrement se poursuit dans un nouveau fichier. Le son peut être interrompu à l'endroit où le fichier enregistré change. Le fichier enregistré ne se divise pas pendant la pause de l'enregistrement.

• Le fichier enregistré est désigné par la date et l'heure auxquelles l'enregistrement a commencé.

Le fichier enregistré peut être effacé si nécessaire.

• Pour écouter un fichier enregistré, sélectionnez-le dans la liste de fichiers "Recorded" sur la première page.
• Le fichier enregistré peut être copié sur l'ordinateur. Le fichier enregistré est enregistré dans un des dossiers suivants.
• Mémoire interne:

Menu déroulant pendant l'enregistrement

Paramétrez les fonctions liées à l'enregistrement

3: Sélectionnez le fichier enregistré.

To Home screen	Pour revenir à la première page.
Recording format	Pour spécifique le format d'enregistrement.
Recordingdestination	Pour spécifique la destination des fischiers enregistrés devant êtresuvegardés.
Sync rec	PourCHOISIR l'enregistrement synchro de sorte que l'enregistrementdémarre automatiquement en même temps que la musique.
Sync level	PourCHOISIR le niveau de détction de l'enregistrement synchro enmode de microphone.
Delay rec	Pour que l'enregistrement démarre après l'écoullement du tempsspécifié en mode de microphone.
Mic Gain +20dB	Pour accroître le niveau d'enregistrement du niveau du microphoneexterne.
Timer setting	Pour régler la minuterie.
Auto Level Setting	Pour régler le niveau d'enregistrement sur le niveau d'entreeemaximal.

Pour de plus amples informations, reportez-vous au Mode d'emploi dans le fichier PDF.

Affichez le menu déroulant.

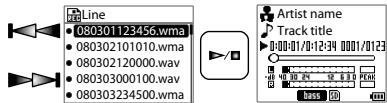

Écoute de la musique ou de la voix enregistrée

La musique ou la voix enregistrée depuis les microphones ou l'entrée de ligne peut être lue de la façon suivante.

1: Sélectionnez "Recorded" sur la première page.
