BC775 - Projecteur LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur DLP
Marque	LG
Modèle	BC775
Résolution native	1024 x 768 pixels (XGA)
Format d'image natif	4:3
Dimensions (L x P x H)	403,3 x 295,5 x 148,5 mm (avec pieds)
Poids	6,2 kg
Alimentation électrique	CA 100-240 V, 50/60 Hz
Consommation en veille	≤ 0,5 W

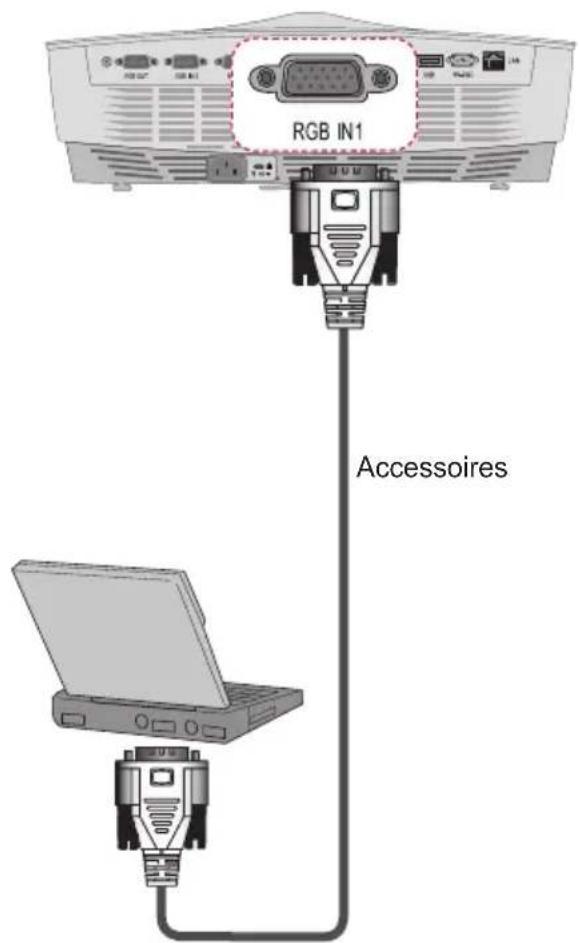

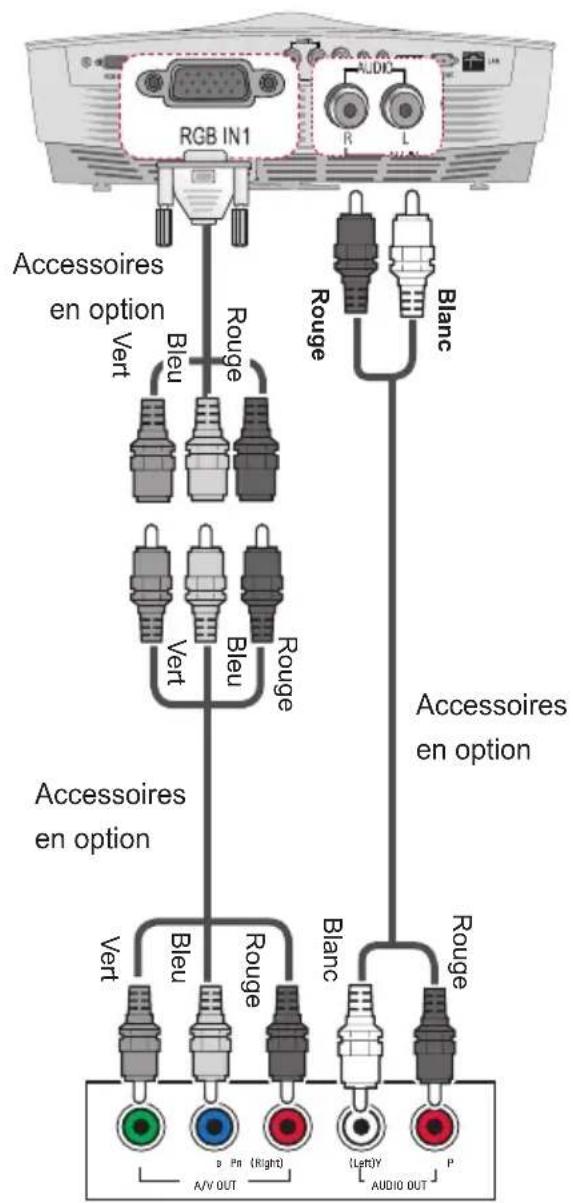

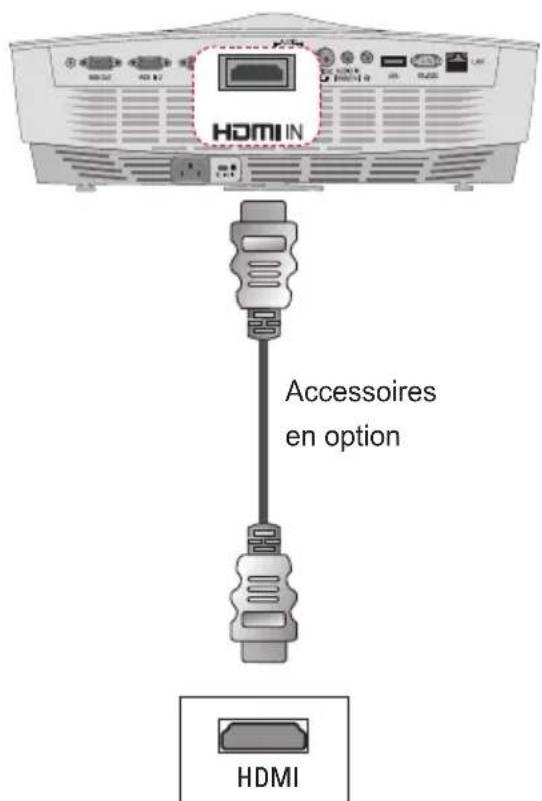

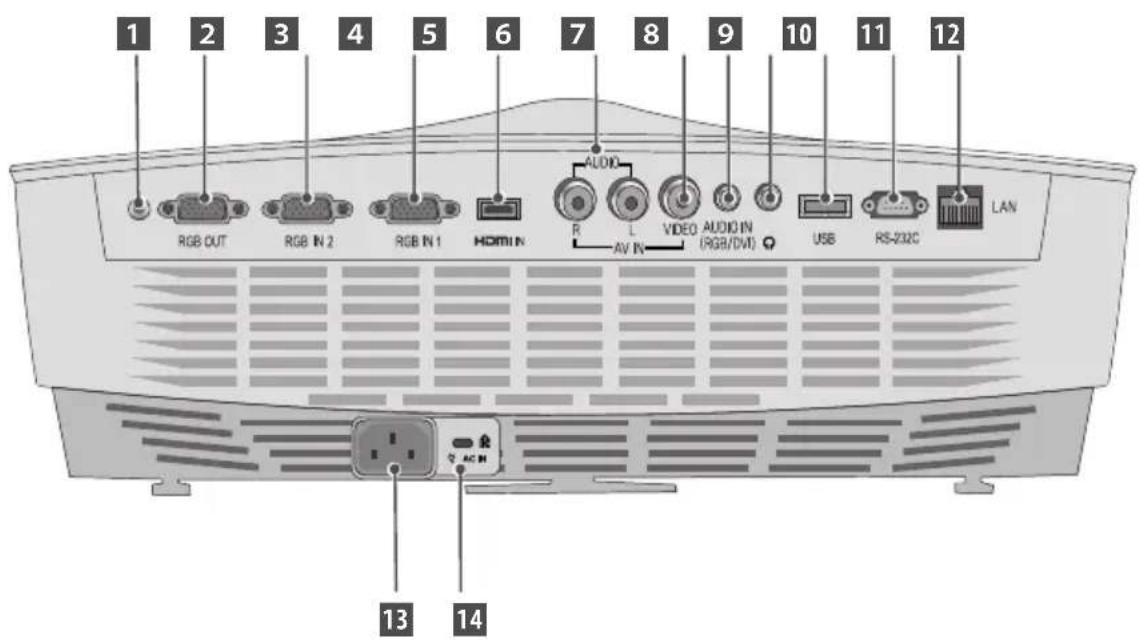

Connectiques	HDMI, RGB IN (x2), RGB OUT, AV, USB, RS-232C, LAN, prise casque
Sortie audio	7 W mono

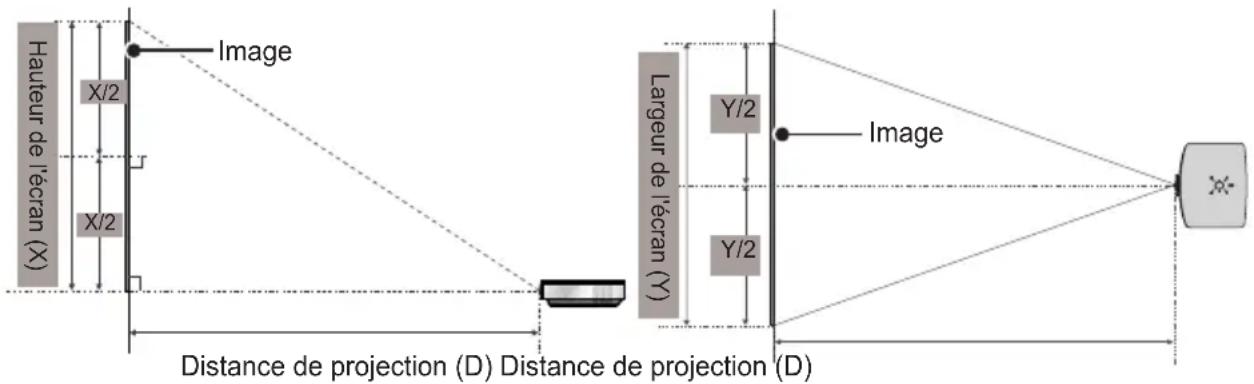

Distance de projection	1000 - 7500 mm (selon taille d'écran)
Fonctionnalités principales	Screen Share, correction trapèze (Keystone), fonctions Absence d'image, Mode Tableau noir, haut-parleur intégré
Formats de fichiers supportés	Vidéo : DivX, MP4, MKV, AVI, etc.; Audio : MP3, AAC, WMA; Photo : JPEG; Documents : PDF, DOC, XLS, PPT
Telecommande	Incluse avec piles AAA
Durée de vie de la lampe	Variable selon utilisation ; remplaçable par l'utilisateur
Nettoyage de l'objectif	Utiliser un nettoyant à air comprimé ou un chiffon doux légèrement humide
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	0 % à 80 %
Pays de fabrication	Non spécifié mais fabriqué sous licence LG

FOIRE AUX QUESTIONS - BC775 LG

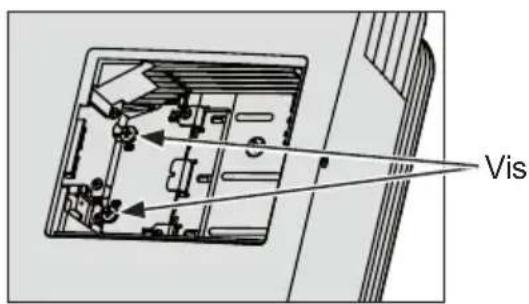

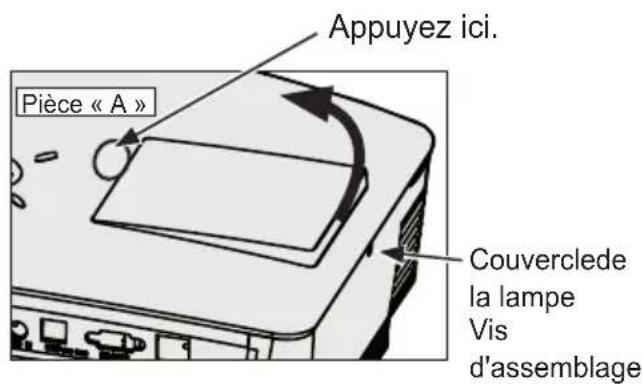

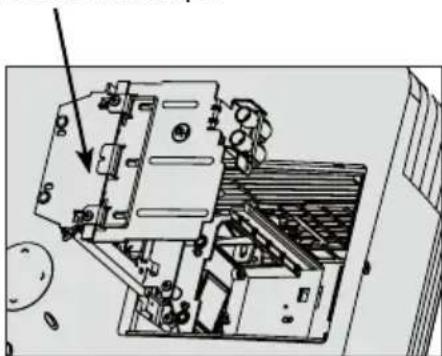

Comment remplacer la lampe du projecteur BC775 ?

Éteignez le projecteur et débranchez le cordon d'alimentation. Attendez environ 1 heure que la lampe refroidisse. Retirez le couvercle de la lampe en dévissant les vis, puis dévissez les vis de maintien de la lampe. Tirez la lampe par son bouton et insérez la nouvelle lampe en respectant le sens. Revissez les vis et refermez le couvercle. Utilisez uniquement une lampe de remplacement agréée LG.

Comment utiliser la fonction Screen Share (partage d'écran) ?

Activez la fonction Screen Share sur votre appareil (smartphone, ordinateur portable). Sur le projecteur, allez dans le menu OPTION > SCREEN SHARE. L'appareil devrait détecter le projecteur dans la liste. Sélectionnez-le et, si demandé, saisissez le code PIN affiché à l'écran. La connexion s'établit.

Comment corriger la distorsion trapézoïdale (Keystone) ?

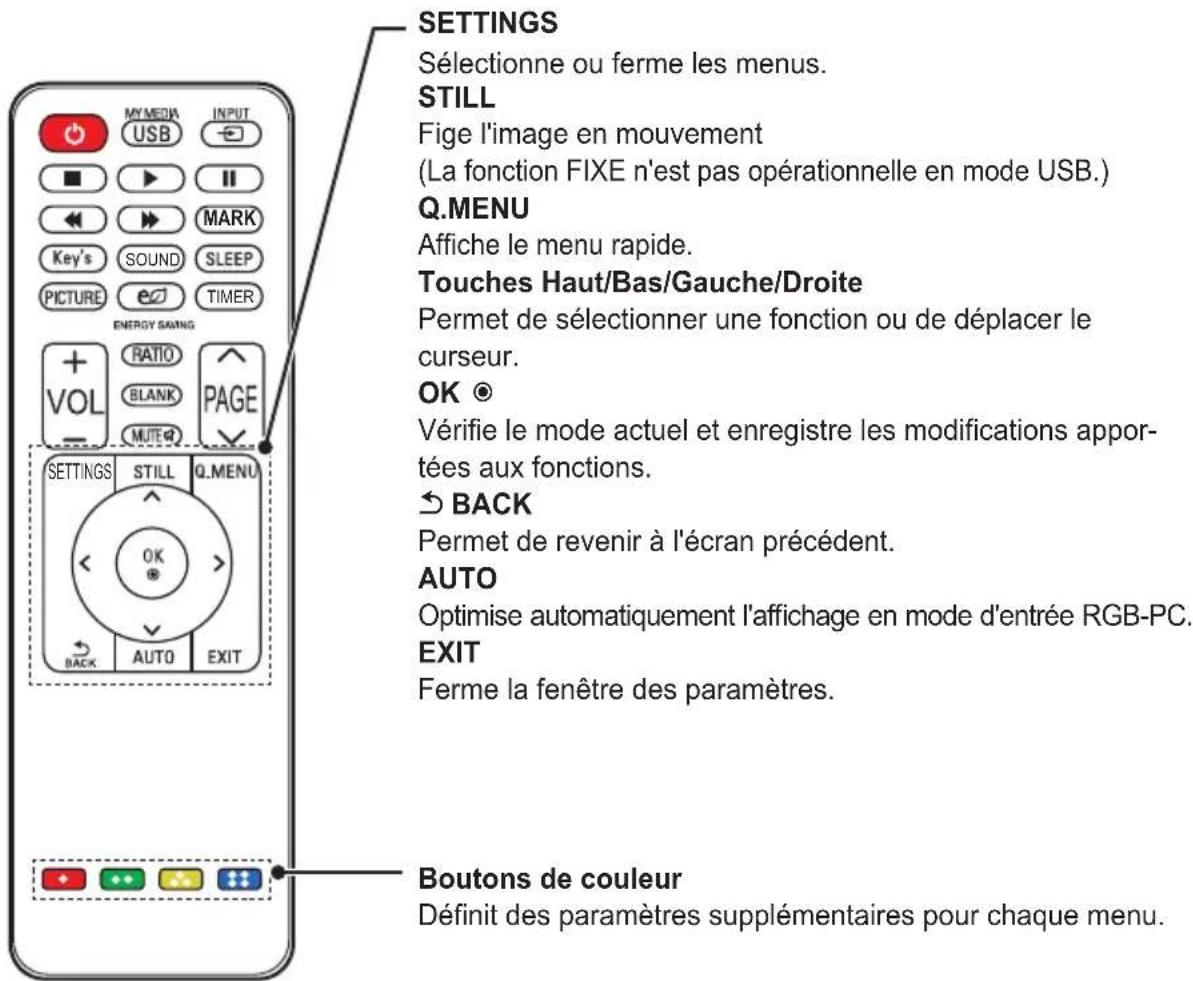

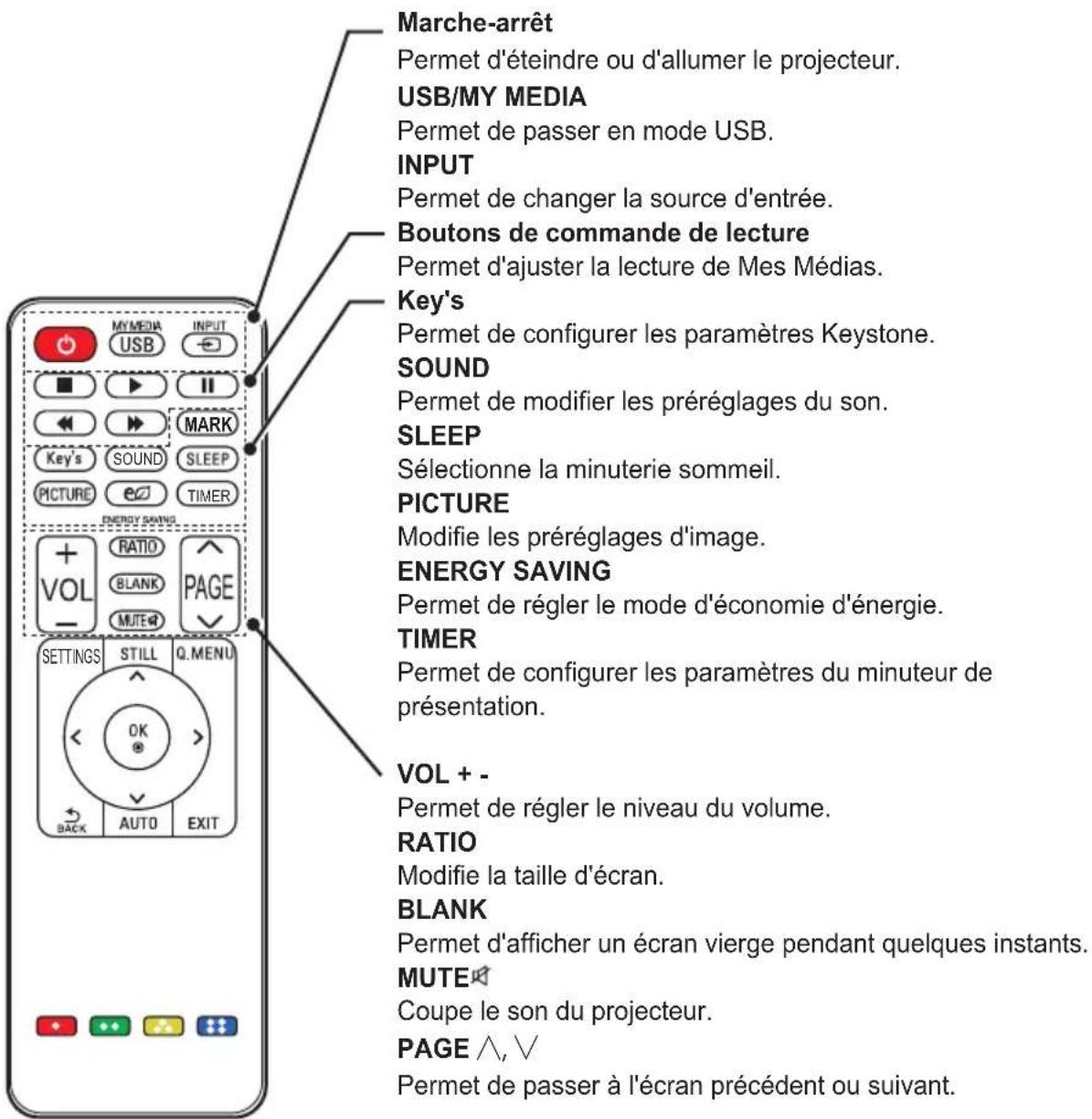

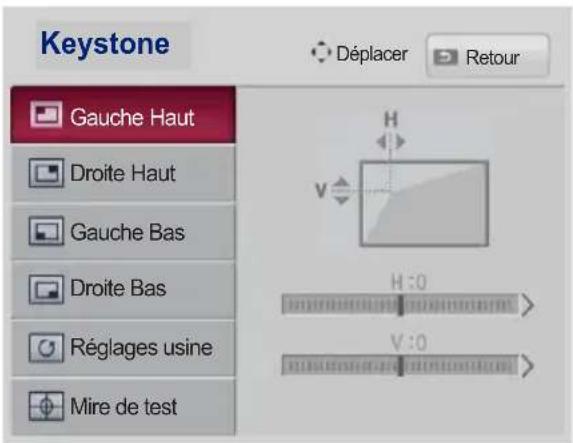

Appuyez sur la touche Key's de la télécommande. Utilisez les touches directionnelles pour ajuster la largeur du haut et du bas de l'image. La plage de réglage va de -100 à +100 horizontalement et verticalement. Appuyez sur OK pour valider. La fonction Keystone peut réduire la qualité d'image ; utilisez-la seulement si nécessaire.

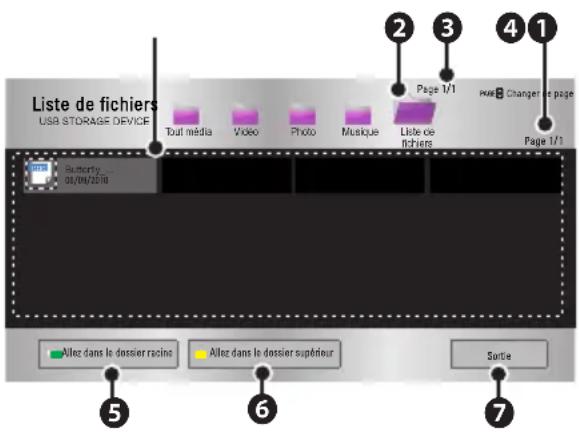

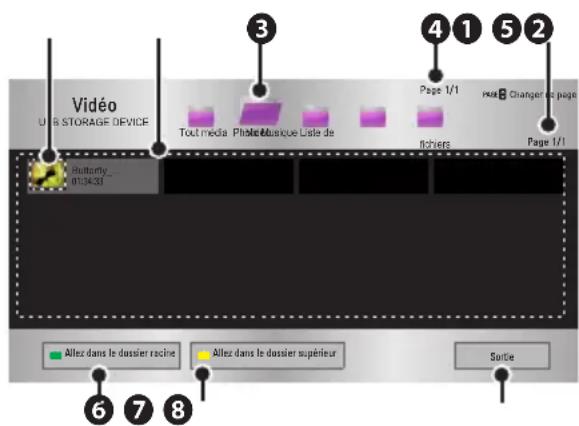

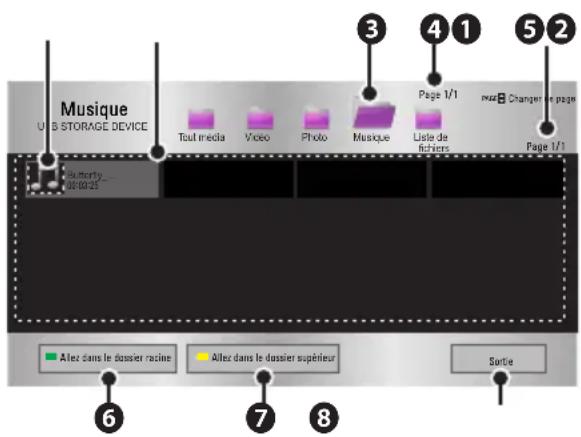

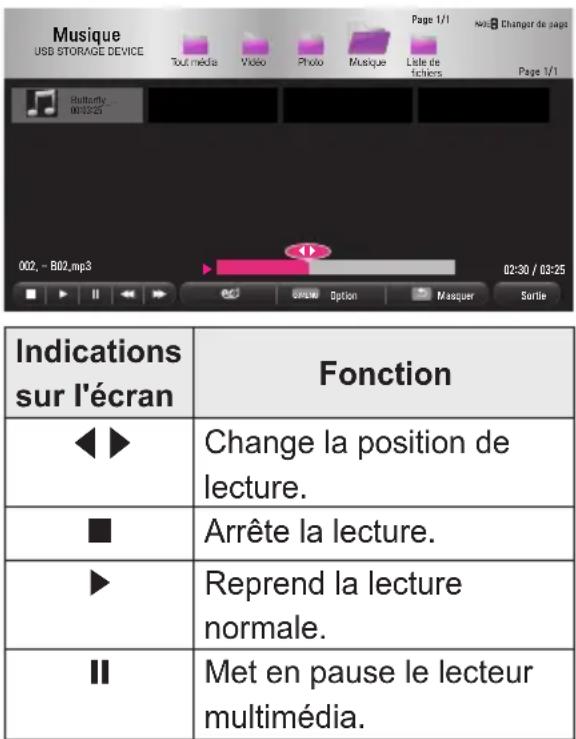

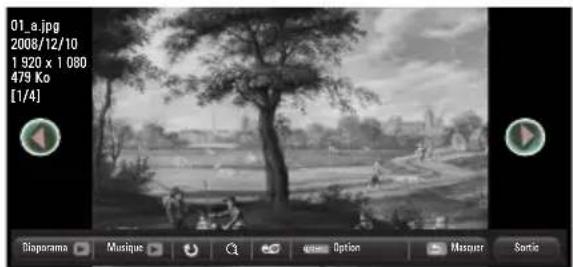

Quels formats de fichiers USB le projecteur supporte-t-il ?

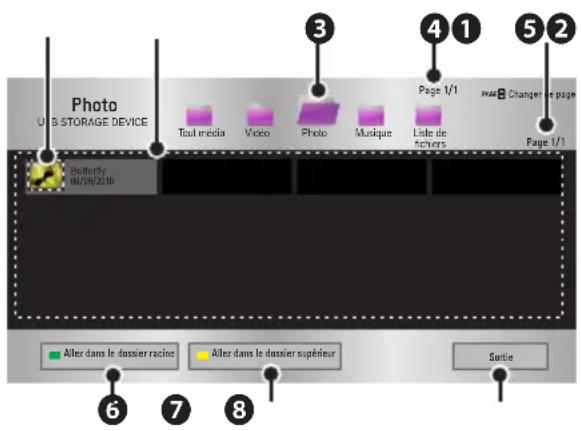

Le projecteur lit les fichiers depuis une clé USB (FAT16, FAT32, NTFS) : Vidéo : DivX, MP4, MKV, AVI, WMV, etc. ; Audio : MP3, AAC, WMA ; Photo : JPEG ; Documents : PDF, DOC, XLS, PPT. Les fichiers volumineux (>30 Go) ou avec codecs non standard peuvent ne pas être lus.

Comment nettoyer l'objectif du projecteur ?

Utilisez un nettoyant à air comprimé ou un chiffon doux légèrement imbibé d'un détergent neutre dilué. Ne vaporisez jamais de liquide directement sur l'objectif pour éviter les infiltrations. Essuyez délicatement en mouvements circulaires. N'utilisez pas d'alcool, benzène ou produits abrasifs.

Que faire si le projecteur ne s'allume pas ?

Vérifiez d'abord que le cordon d'alimentation est bien branché et que la prise fonctionne. Assurez-vous que le couvercle de la lampe est correctement fermé (sinon le voyant vert clignote). Si le voyant rouge clignote ou reste fixe, il peut y avoir un problème de lampe ou de surchauffe. Attendez quelques minutes et réessayez. Contactez le service LG si le problème persiste.

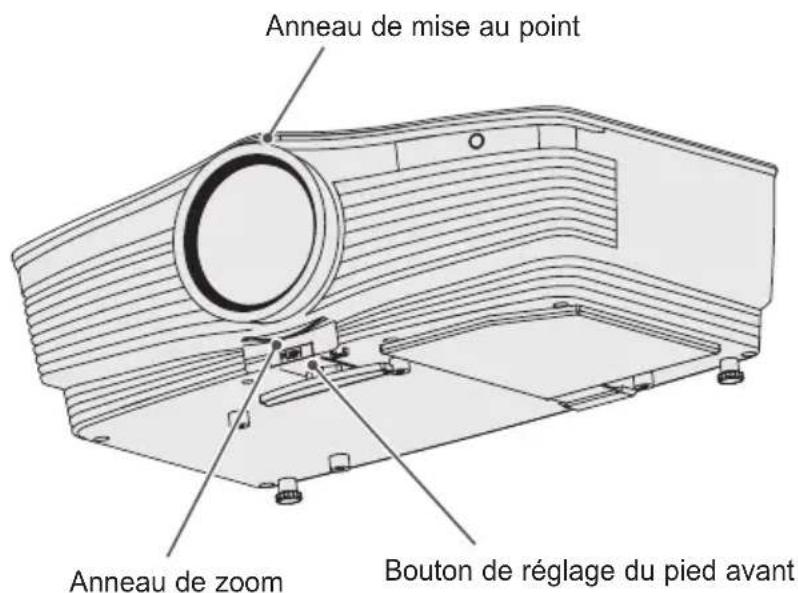

Comment régler la mise au point et la taille de l'image ?

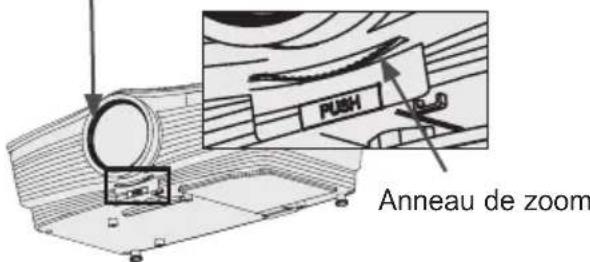

Tournez l'anneau de mise au point (extérieur) pour netteté. Tournez l'anneau de zoom (intérieur) pour ajuster la taille. Pour déplacer l'image verticalement, utilisez le pied avant en appuyant sur le bouton de réglage. La distance de projection doit être adaptée à la taille d'écran souhaitée.

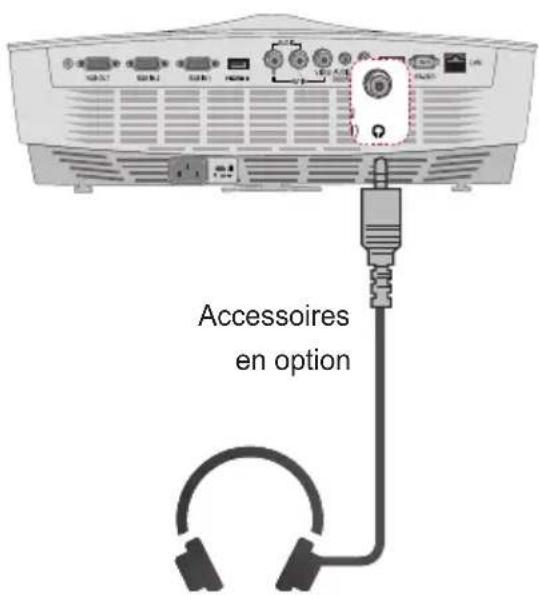

Puis-je connecter un casque au projecteur ?

Oui, le projecteur dispose d'une prise casque (jack 3,5 mm) à l'arrière. Branchez votre casque pour écouter le son en privé. Le haut-parleur intégré est alors désactivé automatiquement.

Comment remettre les paramètres d'image par défaut ?

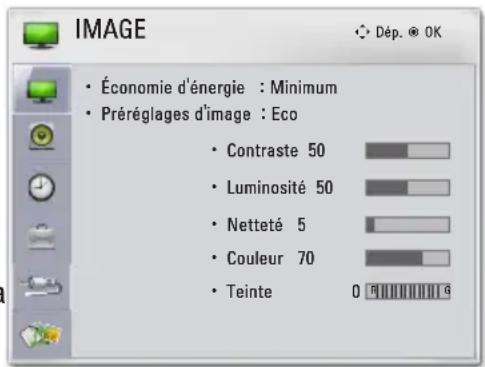

Allez dans le menu SETTINGS > IMAGE. Sélectionnez Réglage usine pour le préréglage d'image actuel, ou Réglages usine dans les options avancées. Confirmez pour restaurer les valeurs par défaut.

Est-il possible de monter le projecteur au plafond ?

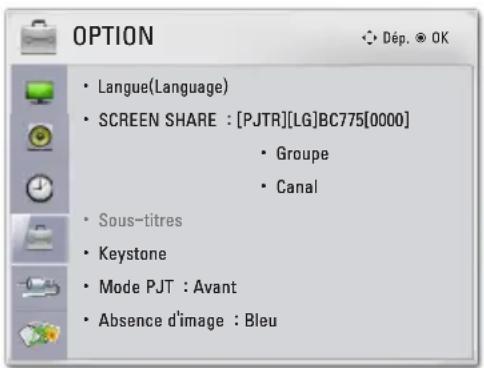

Oui, le projecteur peut être monté au plafond. Dans le menu OPTION, réglez Mode PJT sur Avant Retournée pour inverser l'image verticalement. Utilisez un support de montage adapté (non fourni) et assurez-vous d'une ventilation suffisante (distance d'au moins 30 cm du mur).

MODE D'EMPLOI BC775 LG

Manuel d'utilisation

PROJECTEUR DLP

Veuillez lire attentivement les informations de sécurité avant d'utiliser le produit.

BC775

LICENCE

Les licences prises en charge peuvent varier d'un modèle à l'autre. Pour plus d'informations sur les licences, consultez le site www.lg.com.

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.

Les termes HDMI et High-Definition Multimedia Interface et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux Etats Unis et dans d'autres pays.

Cet équipement est conforme aux normes CEM pour un usage familial (Classe B). Il est conçu pour être utilisé principalement chez des particuliers, mais peut être utilisé partout.

REMARQUE

- Les images du produit et les affichages d'écran (OSD) illustrés dans ce manuel sont des exemples vous permettant de mieux comprendre comment utiliser le produit. Ils peuvent donc différer de ceux de votre projecteur.

CONSIGNES DE SÉCURITÉ

Veuillez noter les consignes de sécurité afin d'éviter tout risque d'accident ou d'utilisation incorrecte du produit.

- Ces consignes vous sont présentées sous deux titres : « AVERTISSEMENT » et « ATTENTION » comme expliqué ci-dessous.

AVERTISSEMENT : le non-respect de ces instructions peut entraîner de graves blessures ou la mort.

AVERTISSEMENT (Ne touchez pas la surface chaude) : le non-respect de ces instructions peut entraîner des brûlures.

ATTENTION : le non-respect des instructions peut entraîner des blessures légères ou endommager votre produit.

- Lisez le manuel d'utilisation avec soin et conservez-le afin de pouvoir vous y référer ultérieurement.

WARNING/CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Le symbole de l'éclair en forme de flèche dans un triangle équilatéral signale à l'utilisateur la présence

dans la coque de l'appareil d'une tension dangereuse et non isolée pouvant être d'amplitude suffisante pour constituer un risque d'électrocution.

Le symbole du point d'exclamation dans un triangle équilatéral signale à l'utilisateur la présence

d'instructions d'utilisation et d'entretien importantes dans la documentation accompagnant l'appareil.

AVERTISSEMENT/ATTENTION

- AFIN DE RÉDUIRE LE RISQUE D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Lisez ces consignes.

Conservez ces consignes.

Tenez compte de tous les avertissements.

Suivez toutes les instructions.

Installation en intérieur

AVERTISSEMENT

- Ne placez pas le projecteur sous la lumière directe du soleil ni près de sources de chaleur telles qu'un radiateur, un feu de cheminée ou une cuisinière.

- Le non-respect de cette consigne peut entraîner un incendie.

- Ne placez pas de matières inflammables sur le projecteur ou près du projecteur.

- Le non-respect de cette consigne peut entraîner un incendie.

- Ne laissez pas des enfants grimper sur le projecteur ou s'y agripper.

- Vous risqueriez de faire tomber le projecteur, ce qui pourrait causer des blessures ou la mort.

- N'installez pas le produit dans un endroit non ventilé (par exemple, sur une étagère ou dans un meuble), ni sur un tapis ou un coussin.

- Le non-respect de cette consigne peut entraîner un incendie en raison de l'augmentation de la température interne.

- Ne placez pas le produit près d'une source de vapeur, d'huile ou de vapeur d'huile telle qu'un humidificateur ou un comptoir de cuisine.

- Le non-respect de cette consigne peut entraîner un incendie, une électrocution ou de la corrosion.

- N'installez par le produit contre un mur ou un plafond proche de sources d'huile ou de vapeur d'huile.

- Cela pourrait endommager le produit, entraîner sa chute et causer des blessures graves.

- Ne placez pas le projecteur dans un endroit exposé à de la poussière.

- Le non-respect de cette consigne peut entraîner un incendie.

- N'utilisez pas le projecteur dans les lieux humides, tels qu'une salle de bain ou tout autre lieu susceptible d'être humide.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- Assurez-vous que l'aération n'est pas obstruée par une nappe ou un rideau.

- Le non-respect de cette consigne peut provoquer un accroissement de la température interne.

- Lorsque vous utilisez le projecteur, assurez-vous que l'entrée d'air (filtres à air) au bas du produit n'est pas bloquée.

- Assurez-vous qu'il existe une aération suffisante autour du projecteur. La distance entre le projecteur et le mur doit être d'au moins 30 cm.

- Le non-respect de cette consigne peut entraîner un incendie en raison de l'augmentation de la température interne.

ATTENTION

- Si vous installez le projecteur sur une table ou une étagère, veillez à ne pas le positionner près du bord.

- Le projecteur risquerait de tomber, ce qui pourrait provoquer des blessures ou endommager l'appareil. Utilisez uniquement un support adéquat.

- Avant de déplacer ou de nettoyer le projecteur, débranchez-le de la prise d'alimentation et retirez tous les câbles de connexion.

- Le cordon d'alimentation peut être endommagé, ce qui peut provoquer un incendie ou une électrocution.

- Ne placez pas le projecteur sur une surface instable ou soumise à des vibrations, telle qu'une étagère non fixée ou un plan incliné.

- Autrement, il pourrait tomber et provoquer des blessures.

- Ne laissez pas le projecteur tomber lorsque vous le connectez à un périphérique extérieur.

- Le non-respect de ces consignes peut provoquer des blessures ou endommager le produit.

Power

AVERTISSEMENT

- Le câble de mise à la terre doit être connecté.

- Assurez-vous de connecter le câble de mise à la terre pour éviter toute électrocution. S'il est impossible de relier l'appareil à la terre, faites appel à un électricien pour installer un disjoncteur distinct. Ne tentez pas de mettre l'appareil à la terre en le connectant à des câbles de téléphone, des paratonnerres ou des tuyaux de gaz.

- Le cordon d'alimentation doit être complètement inséré dans la prise électrique.

- Un branchement instable peut provoquer un incendie.

- Ne posez aucun objet lourd sur le cordon d'alimentation.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- Ne touchez pas la fiche d'alimentation avec les mains mouillées.

- Cela pourrait provoquer une électrocution ou un incendie.

- Ne branchez pas trop d'appareils sur une multiprise.

- Le non-respect de cette consigne peut provoquer un incendie en raison de la surchauffe de la prise.

- Évitez de laisser la poussière s'accumuler sur les tiges de la fiche d'alimentation ou de la prise électrique.

- Cela pourrait provoquer une électrocution ou un incendie.

- Pour couper l'alimentation principale, débranchez la prise d'alimentation. Celle-ci doit être positionnée de façon à être facilement accessible.

- Avant de débrancher le cordon d'alimentation, laissez refroidir la lampe pendant deux minutes après l'arrêt de l'appareil. Le non-respect de cette consigne peut endommager la lampe.

ATTENTION

- Maintenez fermement la fiche d'alimentation lorsque vous la débranchez.

- Un câble d'alimentation endommagé peut provoquer un incendie.

- Vérifiez que le cordon d'alimentation et la fiche ne sont pas endommagés, modifiés, pliés, tordus, étirés, écrasés ou brûlants. N'utilisez pas le produit si la prise est mal fixée.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- Gardez le cordon d'alimentation à distance des installations émettant de la chaleur.

- La gaine du cordon d'alimentation peut fondre et provoquer un incendie ou une électrocution.

- Placez le projecteur à un endroit où il n'existe pas un risque de trébucher ou de marcher sur le cordon d'alimentation ou sur la prise.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- Ne mettez pas le projecteur sous/hors tension en branchant et en débranchant le cordon d'alimentation de la prise (N'utilisez pas le cordon d'alimentation comme interrupteur).

- Le non-respect de cette consigne peut provoquer une électrocution ou endommager le projecteur.

- N'insérez pas de conducteur sur l'autre côté de la prise murale pendant que la fiche d'alimentation est branchée sur la prise murale. En outre, ne touchez pas la fiche d'alimentation juste après l'avoir débranchée de la prise murale.

- Le non-respect de cette consigne peut provoquer une électrocution.

- Utilisez uniquement le cordon d'alimentation d'origine fourni par LG Electronics N'utilisez pas d'autres produits.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

En cours d'utilisation

AVERTISSEMENT

- Ne placez rien sur le projecteur qui puisse contenir un liquide : vase, pot de fleurs, tasse, cosmétiques, médicaments, ornements ou bougies.

- Le non-respect de cette consigne peut provoquer un incendie, une électrocution ou des blessures en cas de chute.

- Si le boîtier subit un impact violent ou est endommagé, éteignez-le, débranchez la prise et contactez un centre de service agréé.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- N'insérez pas d'objets métalliques tels que des pièces de monnaie, des épingles à cheveux ou des débris métalliques, ni des matières inflammables telles que du papier ou des allumettes dans le projecteur.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- Si un liquide ou un corps étranger pénètre dans le produit, éteignez-le et débranchez la prise, puis contactez un centre de service LG Electronics.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- Veillez à ce qu'un enfant n'avale pas les batteries de la télécommande lors de leur remplacement. Ne laissez pas les batteries à portée des enfants.

- Si un enfant avale une batterie, consultez immédiatement un médecin.

- Ne retirez aucun couvercle excepté le cache de l'objectif et les couvercles anti-poussière. Le risque d'électrocution que cela comporte est élevé.

- Ne regardez pas directement dans l'objectif lorsque le projecteur est en cours d'utilisation. Vous risqueriez de vous abîmer la vue.

- Lorsque la lampe du projecteur est allumée ou vient d'être éteinte, évitez de toucher l'évent d'aération ou la lampe car ils sont brûlants.

- En cas de fuite de gaz, ne touchez pas la prise électrique et ouvrez les fenêtres pour assurer la ventilation.

- Des étincelles pourraient provoquer un incendie ou des brûlures.

- Ne touchez jamais le projecteur ou le cordon d'alimentation en cas de tonnerre ou d'orage.

- Le non-respect de cette consigne peut provoquer une électrocution.

- N'utilisez pas le projecteur près d'un appareil électronique générant un fort champ magnétique.

- Ne placez pas l'emballage plastique du projecteur autour de votre tête.

- Cela peut provoquer une asphyxie.

- Ne gardez pas les mains sur le projecteur de façon prolongée lorsqu'il est en cours d'utilisation.

- Lorsque vous jouez à un jeu vidéo en branchant votre console sur un projecteur, nous vous recommandons de respecter une distance supérieure à quatre fois la longueur de la diagonale de l'écran.

• Assurez-vous que la longueur du câble de connexion est suffisante.

- À défaut, l'appareil risque de tomber. Il pourrait alors provoquer une blessure ou être endommagé.

- N'insérez aucun objet inflammable ou métallique dans les évents d'aération du projecteur.

- Ceci risquerait de provoquer un incendie ou une électrocution.

AVERTISSEMENT

• Ne touchez pas l'objectif du projecteur en cours d'utilisation, car il est très chaud.
• Vous risqueriez de vous brûler.

ATTENTION

• Ne posez aucun objet lourd sur le produit.
• Autrement, il pourrait tomber et provoquer des blessures.
• Évitez que l'objectif ne soit soumis à un choc violent lors du déplacement de l'objectif.
• Évitez de toucher l'objectif. Vous risqueriez d'endommager l'objectif.
• N'utilisez pas d'outils pointus tels qu'un couteau ou un marteau sur le projecteur car cela endommagerait le boîtier.
• Si aucune image n'apparaît à l'écran ou si aucun son n'est audible, arrêtez d'utiliser le projecteur. Mettez le projecteur hors tension, débranchez-le et contactez le centre de service LG Electronics.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- Veillez à ce qu'aucun objet ne tombe sur le projecteur ou ne vienne le heurter.

- Ceci peut entraîner une panne mécanique ou des blessures corporelles.

- La distance séparant vos yeux et l'écran doit être équivalente à 5 à 7 fois la diagonale de l'écran.

- Le fait de regarder un écran de trop près pendant une longue période de temps peut provoquer des troubles de la vue.

Nettoyage

AVERTISSEMENT

• Ne vaporisez pas d'eau sur le projecteur lors de son nettoyage. Veillez à éviter toute pénétration d'eau dans le projecteur.
• Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- Au cas improbable où de la fumée ou une odeur étrange s'échapperait du projecteur, éteignez le projecteur, débranchez-le de la prise électrique et contactez le centre de service LG Electronics.

- Le non-respect de cette consigne peut provoquer un incendie ou une électrocution

- Utilisez un nettoyant à air comprimé ou un chiffon doux légèrement imprégné d'un détergent neutre et d'eau pour retirer la poussière ou les taches sur l'objectif.

ATTENTION

• Contactez votre revendeur ou le centre de service une fois par an pour nettoyer les composants internes du produit.
• Le non-respect de cette consigne peut provoquer une accumulation de poussière à l'intérieur de l'appareil et provoquer un incendie ou endommager le projecteur.

- Lors du nettoyage des composants plastique tels que le boîtier du projecteur, débranchez d'abord le cordon d'alimentation et essuyez le composant à l'aide d'un chiffon doux. Ne vaporisez pas d'eau et n'utilisez pas de chiffon mouillé. N'utilisez jamais de nettoyant pour vitres, de produit lustrant pour voitures ou industriel, un abrasif ou de la cire, du benzène ou de l'alcool car ces produits risqueraient d'endommager le projecteur.

- Le non-respect de cette consigne peut provoquer un risque d'incendie, d'électrocution ou d'endommagement du produit (déformation, corrosion ou cassure).

Divers

AVERTISSEMENT

- Seul un technicien qualifié peut démonter ou modifier le projecteur. Pour toute opération d'examen, de réglage ou de réparation, contactez votre revendeur ou le centre de service.

- Le non-respect de la consigne peut provoquer un incendie ou une électrocution.

- Ne rechargez pas la batterie avec un appareil différent de celui fourni avec le produit.

- Le non-respect de cette consigne risque d'endommager la batterie ou de provoquer un incendie.

- Conformez-vous aux règles de mise au rebut applicables pour la batterie usagée. - Tout manquement à cette consigne peut entraîner une explosion ou un incendie. La méthode de mise au rebut peut varier selon votre pays ou votre région. Veuillez respecter les instructions relatives à la mise au rebut de la batterie.

- Ne jetez pas et n'essayez pas de démonter la batterie.

- Le non-respect de cette consigne risque de provoquer un incendie ou une explosion suite aux dommages causés à la batterie.

- Utilisez toujours une batterie approuvée et certifiée par LG Electronics.

- Le non-respect de cette consigne risque de provoquer un incendie ou une explosion.

- La lampe contient du mercure. Elle doit donc être jetée conformément aux réglementations locales en la matière.

- Ne stockez pas la batterie à proximité d'objets métalliques tels que des clés ou des trombones.

- Un excès de courant peut provoquer une rapide augmentation de la température et causer un incendie ou des brûlures.

- Ne stockez pas la batterie à proximité d'une source de chaleur telle qu'un radiateur.

- Le non-respect de cette consigne risque de provoquer un incendie ou une explosion.

- Ne stockez pas la batterie à une température supérieure à 60 °C, ni dans des conditions de forte humidité.

- Cela risque de provoquer un incendie.

- Ne laissez pas la batterie à portée des enfants.

- Le non-respect de cette consigne peut entraîner des blessures ou endommager le produit.

- Assurez-vous que la batterie est correctement installée.

- Le non-respect de cette consigne risque de provoquer un incendie ou une explosion.

- La batterie contient du lithium-ion, veillez à la manipuler avec précaution.

- Le non-respect de cette consigne risque de provoquer un incendie ou une explosion.

- Utilisez une batterie de remplacement du même type.

- L'utilisation d'une batterie de remplacement non appropriée risque de provoquer un incendie.

ATTENTION

- Ne mélangez pas des piles usagées et des piles neuves.

- Une batterie ouverte ou présentant une fuite est susceptible d'entraîner un incendie ou une électrocution.

- Débranchez le projecteur si vous ne l'utilisez pas pendant une longue période.

- L'accumulation de poussière peut provoquer un incendie ou une électrocution due à une surchauffe, une ignition ou une mauvaise isolation.

- Utilisez uniquement le type de piles spécifié.

- Une batterie ouverte ou présentant une fuite est susceptible d'entraîner un incendie ou une électrocution.

- Ne fixez pas l'objectif pendant son fonctionnement sous peine de risque de lésions oculaires.

- Aucune pièce n'est réparable par l'utilisateur lui-même.

Les pièces soumises à haute tension peuvent provoquer des chocs ou des électrocutions.

- Une ventilation efficace étant requise, n'entravez pas la circulation de l'air autour de l'appareil.

Le non-respect de cette instruction pourrait provoquer des blessures ou une surchauffe de l'appareil.

• Pour ne pas endommager la lampe, l'appareil doit rester branché pendant environ 3 minutes après la mise hors tension afin de permettre son refroidissement (cette instruction n'est pas valable pour les modèles LED).
• Ne touchez pas l'objectif sous peine de risquer des brûlures ou d'endommager l'objectif. L'objectif et l'appareil peuvent dégager de la CHALEUR pendant l'utilisation et immédiatement après la fin de l'utilisation. Laissez l'appareil se refroidir avant de le manipuler.
• Utilisez seulement des prises correctement mises à la terre.
• N'insérez rien dans les évents d'aération, et ne les recouvrez pas.
• Pour un usage optimal, suivez toutes les instructions d'entretien et ne faites effectuer les réparations que par un centre autorisé.
• La lampe contient du mercure et doit donc être jetée conformément aux réglementations locales, et nationales en la matière (cette instruction ne s'applique pas aux modèles à LED).

SOMMAIRE

LICENCE 2

CONSIGNES DE SÉCURITÉ 3

PRÉPARATION 12

Accessoires 12

Accessoires en option 13

Référence 14

-Unité principale 14

-Retour 15

-Panneau de commande 16

Indicateur d'état du projecteur 17

Installation 18

-Précautions d'installation 18

-Distance de projection par taille d'écran 19

-Système de sécurité Kensington 20

COMMANDE À DISTANCE 21

UTILISATION DU PROJECTEUR 23

Utilisation du projecteur 23

- Mise sous tension du projecteur 23

-Réglage de la mise au point et de la position de l'image à l'écran 23

-Utilisation du projecteur 23

Remplacement de la lampe 24

-Remplacement de la lampe 24

-Soyez prudent lors du remplacement de la lampe 24

-Achat d'une lampe de remplacement 24

-Mise au rebut de la lampe 24

Options supplémentaires 25

-Réglage du format de l'image 25

-Utilisation de la fonction Keystone 26

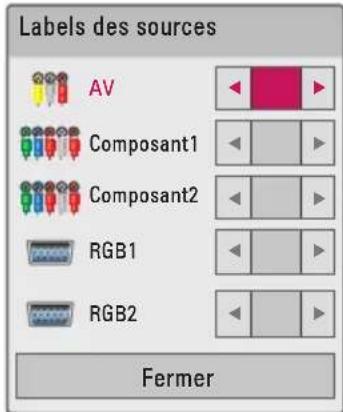

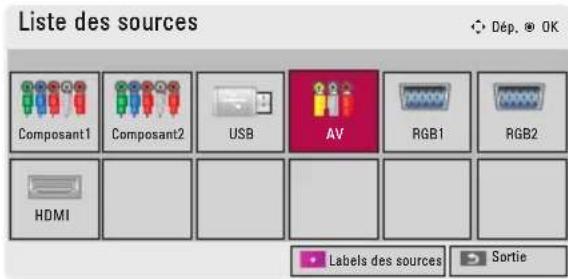

-Utilisation de la liste des sources 26

Fonction Absence d'image 27

Utilisation des raccourcis 27

DIVERTISSEMENT 28

Utilisation du SCREEN SHARE 28

MES MÉDIAS 29

-Connexion d'un Périphérique de stockage USB 29

-Suppression d'un périphérique USB 29

-Visionnage de vidéos 31

-Visionnage de photos 38

-Écoute de musique 40

-Affichage de fichiers 42

PERSONNALISATION DES PARAMÈTRES 44

Paramétrage IMAGE 45

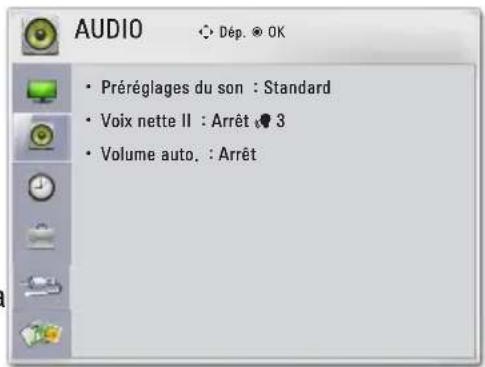

PARAMÈTRES Audio 49

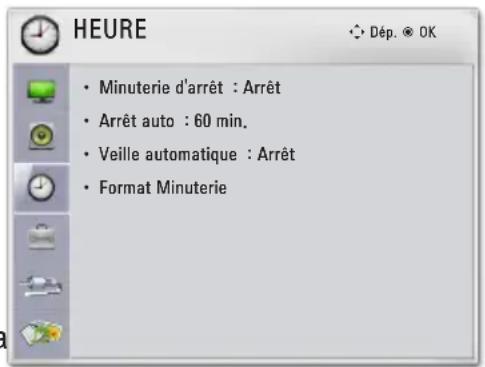

Réglage de l'HEURE 50

Paramètres OPTION 51

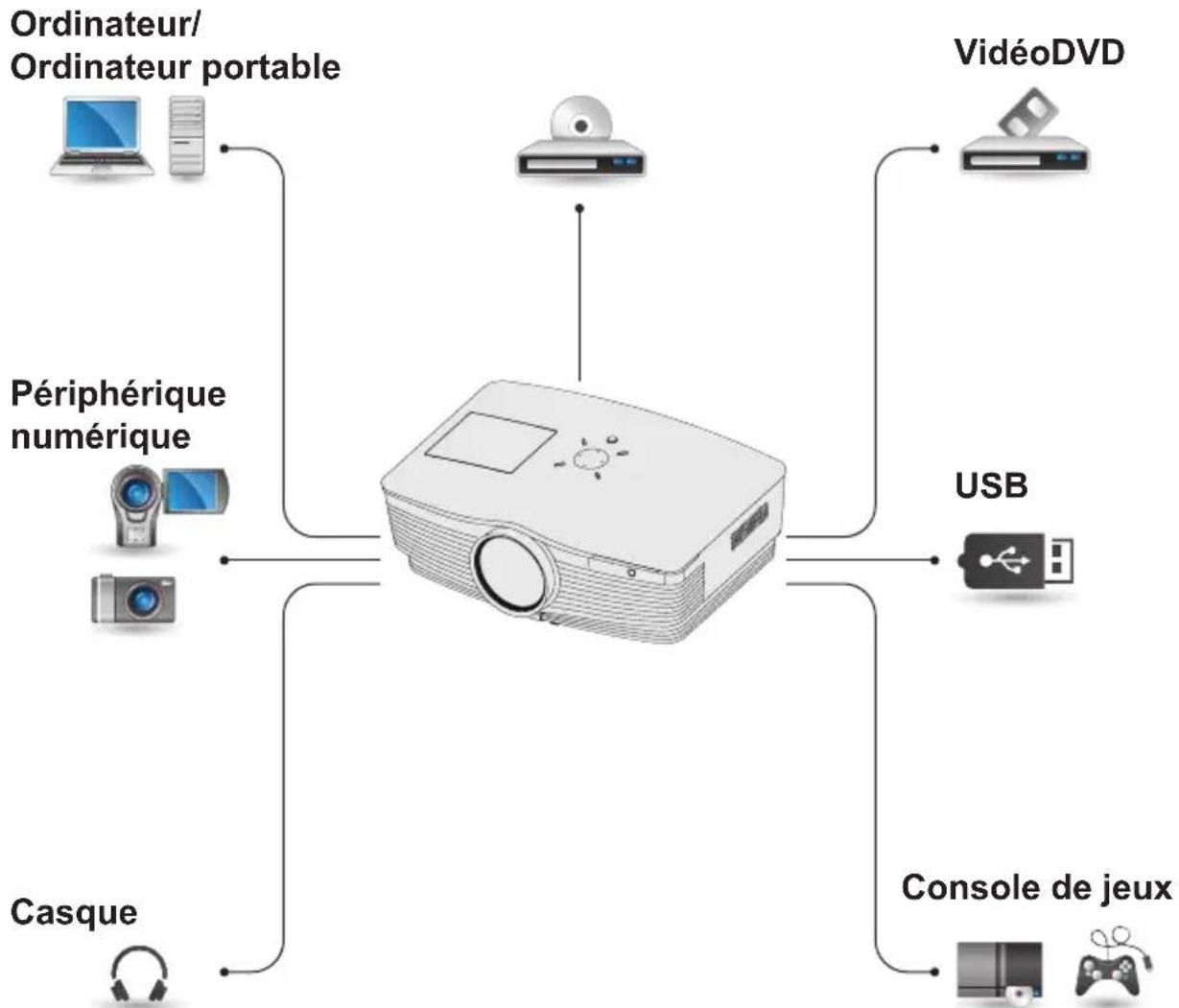

CONNEXION DE PÉRIPHÉRIQUES EXTERNES 53

Raccordement à un récepteur HD,

un lecteur DVD ou un lecteur VCR 54

-Connexion HDMI 54

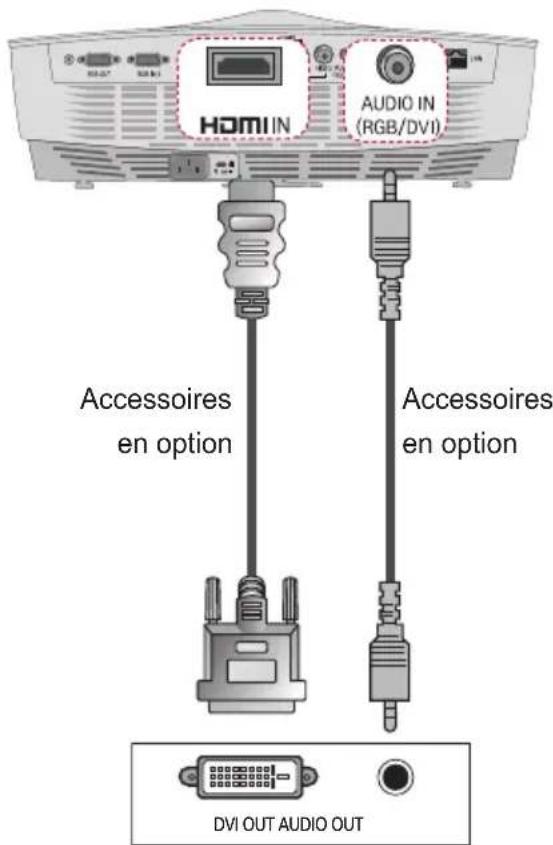

-Connexion HDMI/DVI 54

Connexion à un ordinateur 55

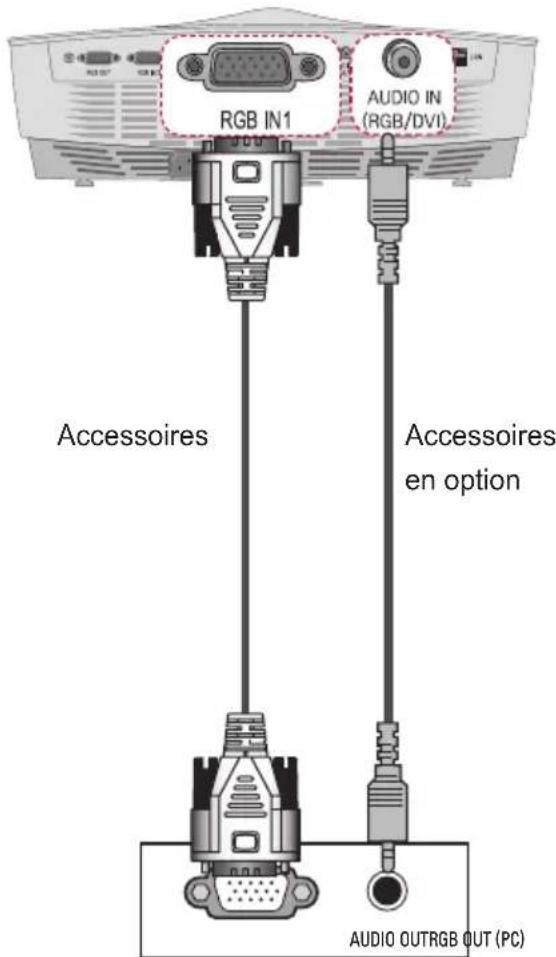

-Connexion RGB 55

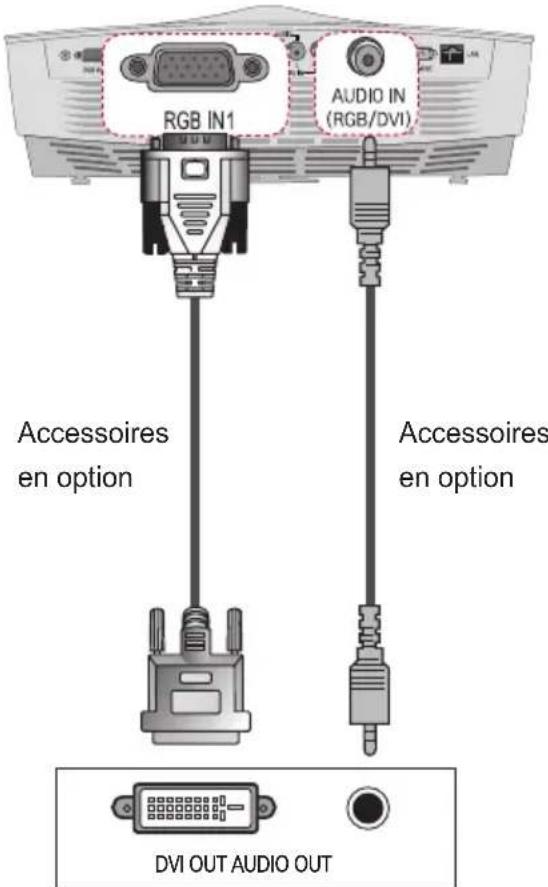

-Connexion RGB - DVI 55

Connexion au port AV INPUT 56

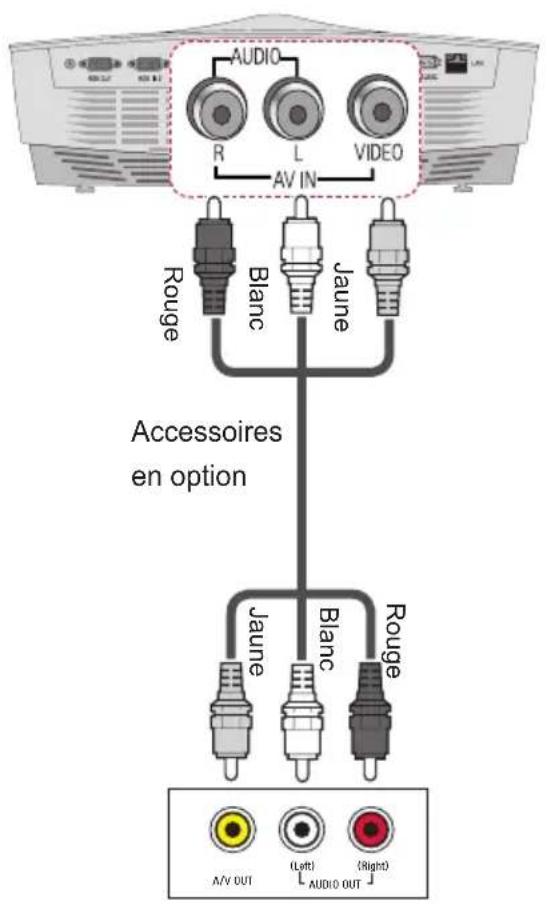

-Connexion au port AV INPUT 56

-Connexion Composantes 56

Raccordement d'un casque 57

Connexion à l'ordinateur portable 57

-Connexion RVB 57

MAINTENANCE 58

Nettoyage 58

-Nettoyage de l'objectif 58

-Nettoyage du boîtier du projecteur 58

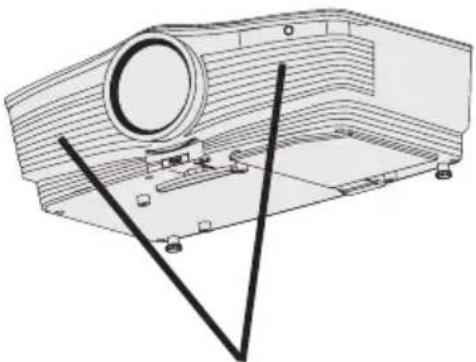

-Nettoyage des évents d'aération 58

Remplacement de la lampe 59

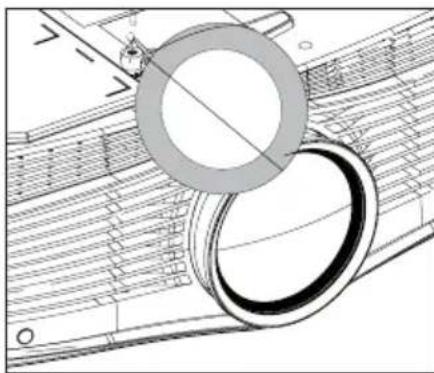

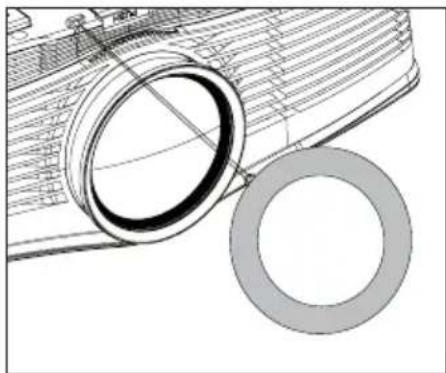

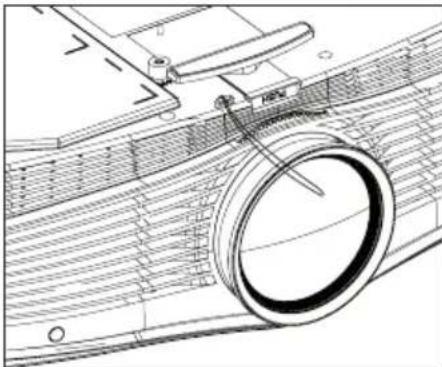

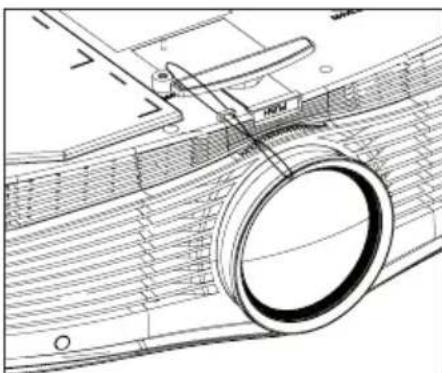

Montage du cache de l'objectif 60

FONCTION DE COMMUNICATION SÉRIE 61

Utilisation de la communication série 61

Établissement d'une connexion série 61

Protocole de communication 62

Code touche 69

SPÉCIFICATIONS 70

PRÉPARATION

Accessoires

Vérifiez les accessoires inclus.

L'aspect réel du produit peut différer de l'illustration.

Piles AAA de la télécommande (voir page 21)

Manuel d'utilisation CD eZ-Net

Câble d'ordinateur Cordon d'alimentation CD - Manuel d'utilisation

Cache d'objectif, sangle

• Lorsque vous connectez un câble au port HDMI ou USB, veillez à utiliser la prise adaptée à ceux-ci. Utilisez toujours une prise de taille standard.
• Utilisez un câble certifié sur lequel est apposé le logo HDMI.
• Si vous utilisez un câble non certifié HDMI, l'écran peut ne pas s'afficher ou une erreur de connexion peut survenir. (Types de câbles HDMI recommandés)
• Câble HDMI®/TM haute vitesse
• Câble HDMI®/™ haute vitesse avec Ethernet

Pour l'achat de suppléments en option, adressez-vous à un magasin de matériel électronique, rendez-vous sur un site d'achat en ligne ou contactez le revendeur auprès duquel vous avez acheté ce produit.

Les accessoires en option peuvent être modifiés et de nouveaux accessoires peuvent être ajoutés sans préavis, dans le but d'améliorer les performances du produit.

Écran de projection Câble HDMI

Lampe de remplacement

Câble vidéo Câble audio Câble LAN

Câble RGB vers Composant

Câble de composant Câble RS-232C

Câble DVI - HDMI

Référence

* Ce projecteur est fabriqué selon une technologie de haute précision. Toutefois, il est possible que de minuscules points noirs et/ou points lumineux (rouge, bleu ou vert) s'affichent continuellement sur l'écran du projecteur. Ce phénomène est lié au processus de fabrication et n'indique pas un défaut de fonctionnement.

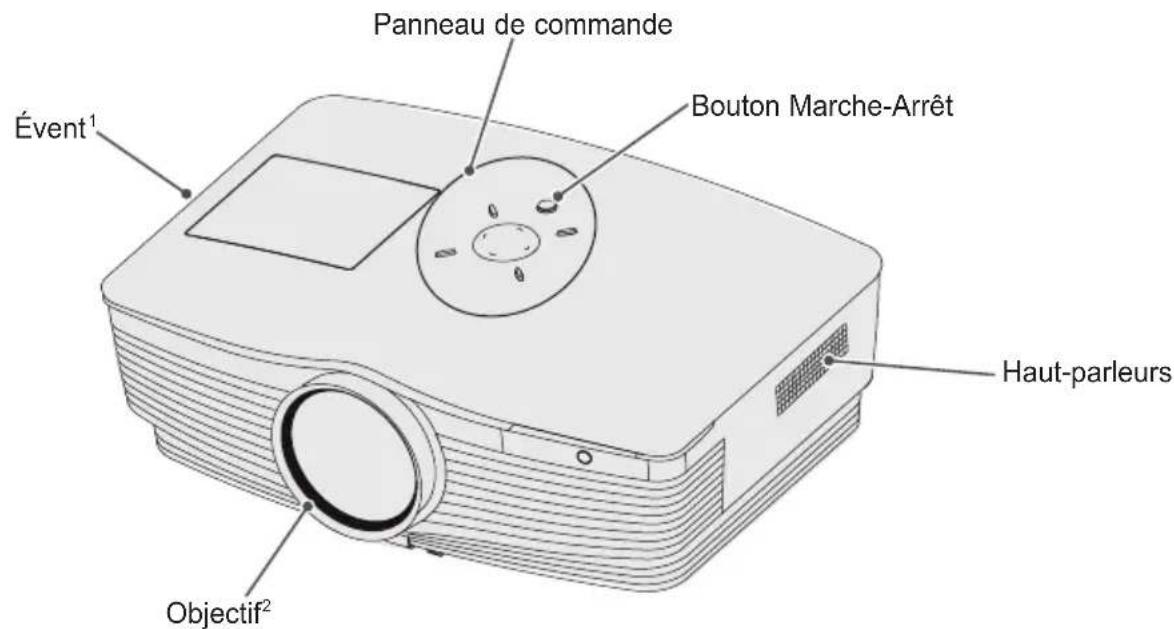

Unité principale

1 En raison de sa température élevée, ne vous approchez pas de l'aire de ventilation.
2 Ne touchez pas l'objectif lorsque vous utilisez le projecteur. Vous risqueriez d'endommager l'objectif.

Retour

1 Capteur de la télécommande.
* Ne bloquez pas ce capteur, sous risque d'un mauvais fonctionnement de la télécommande.
2 Connecteur RGB OUT
3 Connecteur RGB IN 2
4 Connecteur RGB IN 1
5 Connecteur HDMI IN
6 AUDIO Connecteur

7 Connecteurs VIDÉO
8 Connecteur AUDIO IN (RGB/DVI)
9 Prise casque
10 Port USB
11 Connecteur RS-232C
12 Connecteur LAN
13 Connecteur de l'entrée d'alimentation
14 Connecteur du système de sécurité Kensington

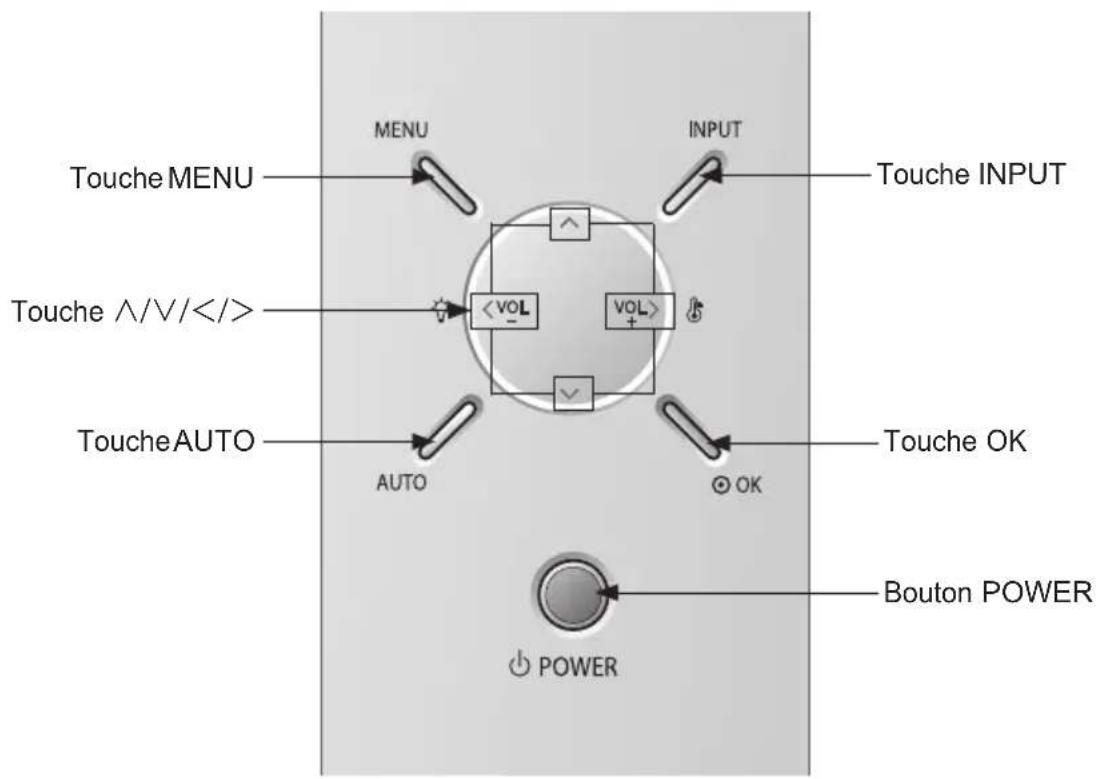

Panneau de commande

Boutons Fonction
POWER	Permet d'éteindre ou d'allumer le projecteur.
MENU Sélectionne ou ferme les menus.
/V/ < / >	Permet de parcourir les menus et de changer les paramètres.(Touche <, > : le volume peut être réglé en fonction du mode d'entrée.)
OK	Vérifie le mode actuel et enregistre les modifications apportées aux fonctions.
AUTO	Règle automatiquement la position de l'image et réduit son instabilité en mode RGB.
INPUT	Permet de basculer entre RGB1 (Composant 1), RGB2 (Composant 1), HDMI, Entrée externe.

Indicateur d'état du projecteur

Témoin lumineux	Rouge VEILLE (mode veille Marche-arrêt)
	Vert (clignotement) Refroidissement de la lampe jusqu'à ce qu'elle soit allumée.
	Vert Utilisation (lampe allumée)
	Orange(clignotement) Refroidissement de la lampe après qu'elle a été éteinte (environ 20 secondes).
	OFF Hors tension.
	Orange VEILLE.(Mode veille : refroidissement naturel pendant quatre minutes après extinction de la lampe)
	Rouge(clignotement) Un problème est survenu avec la palette de couleur du projecteur.Veuillez contacter le centre d'assistance le plus proche.
Indicateur de lampe	Rouge La lampe doit être remplacée car sa durée de vie est dépassée.
	Rouge(clignotement) Un problème est survenu avec, ou en relation avec la lampe du projecteur.Attendez un peu et remettez le projecteur sous tension.Si le voyant clignote toujours en rouge, contactez le centre de service le plus proche.
	Vert (clignotement) Le couvercle de la lampe n'est pas fermé.
Indicateur de température	Orange Avertissement de température élevée. Éteignez le projecteur et vérifiez les fentes d'aération.
	Rouge Le projecteur a été mis hors tension car la température était trop élevée.
	Rouge(clignotement) Le projecteur a été mis hors tension, le ventilateur interne ne fonctionne pas.Veuillez contacter le centre d'assistance le plus proche.

Installation

Précautions d'installation

- Utilisez le projecteur dans un environnement bien aéré.

- Pour empêcher l'accumulation de chaleur interne, installez le projecteur à un endroit bien aéré. Ne placez aucun objet près du projecteur, afin de ne pas bloquer les évents d'aération. Ce blocage provoquerait l'augmentation de la température interne.

- Ne placez pas le projecteur sur une moquette ou un tapis. Si l'évent d'aspiration se situe sous le projecteur, faites attention de ne pas le bloquer, et placez toujours le projecteur sur une surface solide et plane.

- Veillez à ce qu'aucun corps étranger, tel qu'un bout de papier, ne pénètre dans le projecteur.

- Laissez une distance adéquate (30 cm ou plus) autour du projecteur.

- N'installez pas le projecteur dans un environnement humide ou chaud.

- N'installez pas le projecteur dans un environnement chaud, froid ou humide.

- Ne placez pas le projecteur dans un endroit où il est susceptible d'attirer de la poussière.

- Le non-respect de cette consigne peut entraîner un incendie.

- Ne retirez aucun couvercle excepté le cache de l'objectif. Le risque d'électrocution que cela comporte est élevé.

- Ce projecteur est fabriqué selon une technologie de haute précision. Toutefois, il est possible que de minuscules points noirs et/ou points lumineux s'affichent continuellement sur l'écran du projecteur. Ce phénomène est dû au processus de fabrication et n'indique pas un défaut de fonctionnement.

- La télécommande risque de ne pas fonctionner avec une lampe à ballast électronique ou une lampe à trois longueurs d'onde. Dans ce cas, remplacez la lampe par une lampe standard internationale pour que la télécommande fonctionne normalement.

Distance de projection par taille d'écran

1 Placez le projecteur, ainsi que l'ordinateur ou la source audio/vidéo, sur une surface stable et plate.
2 Placez le projecteur à une distance appropriée de l'écran. La distance entre le projecteur et l'écran détermine la taille de l'image.
3 Positionnez le projecteur de façon à ce que l'objectif se trouve à angle droit par rapport à l'écran. Si le projecteur n'est pas placé à angle droit, l'image à l'écran est inclinée et offre une qualité médiocre. Pour corriger la distorsion, utilisez la fonction Keystone.(voir page 26)
4 Branchez les cordons d'alimentation du projecteur et des périphériques connectés à la prise murale.

Taux de projection vers le haut : 100 %

Format de l'image : 4:3
Taille de l'écran (mm)	Largeur de l'écran (Y) (mm)	Hauteur de l'écran (X) (mm)	Distance la plus courte (D) (mm)	Distance la plus longue (D) (mm)
1016	813	610	1000	1198
1270	1016	762	1250	1497
1524	1219	914	1500	1796
1778	1422	1067	1750	2095
2032	1626	1219	2000	2395
2286	1829	1372	2250	2694
2540	2032	1524	2500	2994
3048	2438	1829	3000	3593
3556	2845	2134	3500	4192
4064	3251	2438	4000	4791
4572	3658	2743	4500	5390
5080	4064	3048	5000	5989
5588	4470	3353	5500	6588
6096	4877	3658	6000	7187
6604	5283	3962	6500	7486
7112	5690	4267	7000	7786
7620	6096	4572	7500	8684

• La distance la plus courte/la plus longue est ajustée en faisant pivoter l'anneau de zoom à l'aide de la fonction de zoom.
• La distance de projection pour chaque taille d'écran est indicative, et peut varier de ±5 %.

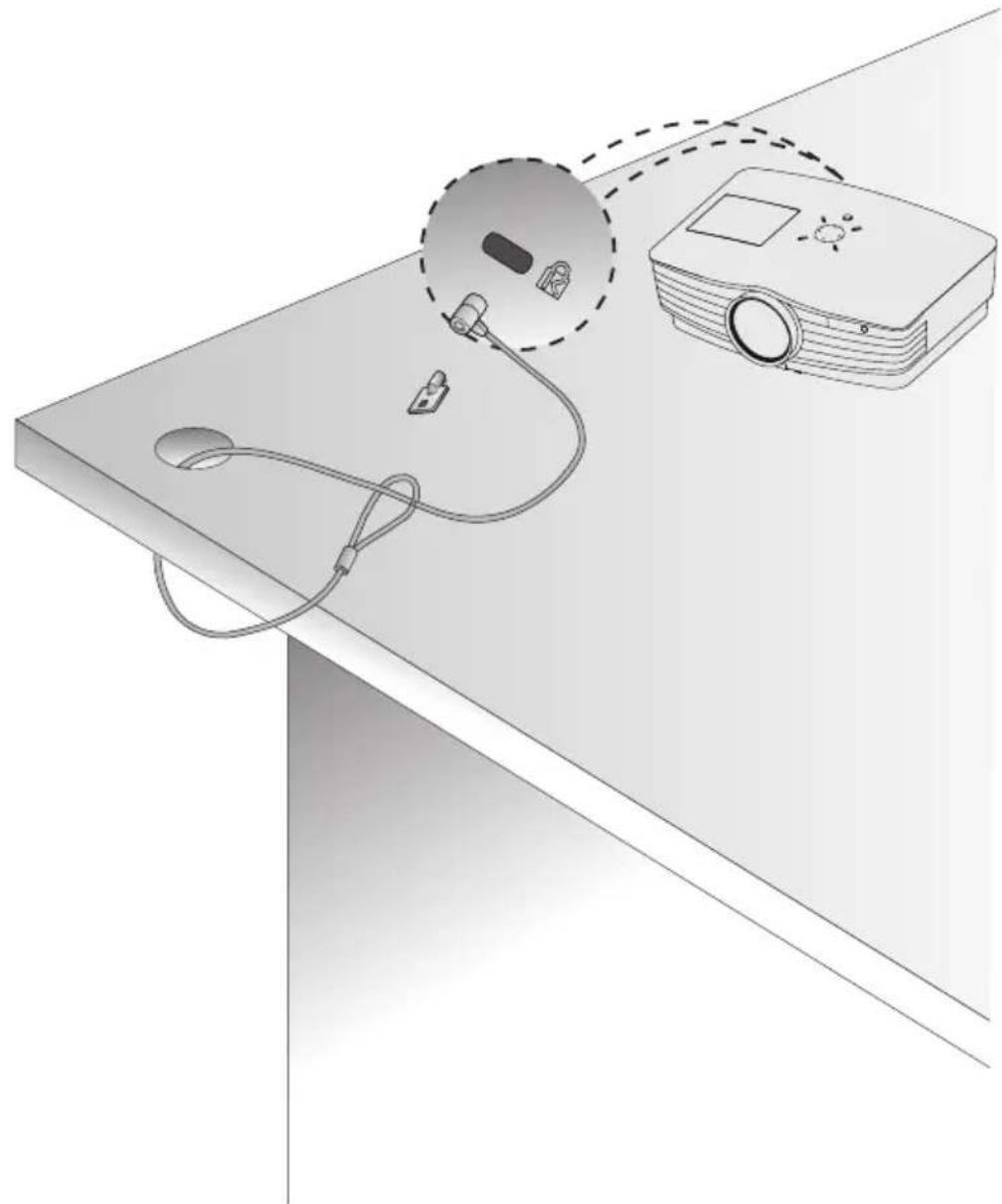

Système de sécurité Kensington

• Ce projecteur dispose d'un connecteur Kensington Security Standard et d'un mécanisme de protection contre le vol. Connectez le câble du Kensington Security System comme indiqué ci-dessous.
• Pour obtenir plus d'informations sur l'installation et l'utilisation du connecteur Kensington Security System, reportez-vous au guide de l'utilisateur qui lui est associé.
  • Le connecteur Kensington Security System est un accessoire en option.
• À propos de Kensington Kensington vend des verrouillages antivol pour les ordinateurs, les ordinateurs portables et autres appareils électroniques de valeur. Site Web : http://www.kensington.com

Ouvrez le couvercle de la batterie au dos de la télécommande et insérez les batteries dans le compartiment prévu à cet effet comme indiqué, les pôles + pointant dans la bonne direction. Utilisez toujours le même type de batteries que celles fournies (1,5 V AAA).

- Ne mélangez pas des piles usagées et des piles neuves.

* Le bouton MARK est utilisé lorsqu'une mise à jour du logiciel est requise. (Les utilisateurs n'ont pas accès au bouton MARK.)

REMARQUE

• Lorsque vous utilisez la télécommande, la plage de distance optimale est inférieure ou égale à 6 mètres (gauche/droite) et se situe dans un arc de 30 degrés du récepteur IR.
• Si un câble est raccordé au port arrière, la plage de distance est inférieure ou égale à 3 mètres (gauche/droite) et dans un arc de 30 degrés du récepteur IR.
• Pour un fonctionnement optimal, ne bloquez pas le récepteur IR.

UTILISATION DU PROJECTEUR

Utilisation du projecteur

Mise sous tension du projecteur

1 Raccordez le cordon d'alimentation.
2 Attendez un moment après avoir raccordé le cordon d'alimentation, puis ouvrez le cache d'objectif et appuyez sur la touche POWER (Marche-arrêt) sur le panneau de commande ou la télécommande. (Le témoin lumineux du panneau de commande s'allume.)
3 Sélectionnez une langue dans l'écran Sélection de la langue.
4 Appuyez sur la touche INPUT de la télécommande pour sélectionner le signal d'entrée.

Réglage de la mise au point et de la position de l'image à l'écran

Lorsqu'une image s'affiche à l'écran, vérifiez que sa mise au point est bonne et que sa taille est correctement adaptée à l'écran.

Anneau de mise au point

• Pour régler la mise au point de l'image, tournez l'anneau de mise au point (anneau extérieur de l'objectif du projecteur).
• Pour régler la taille de l'image, tournez l'anneau de zoom intérieur. Pour déplacer l'image vers le haut/le bas, ajustez la taille du pied en bas du projecteur.

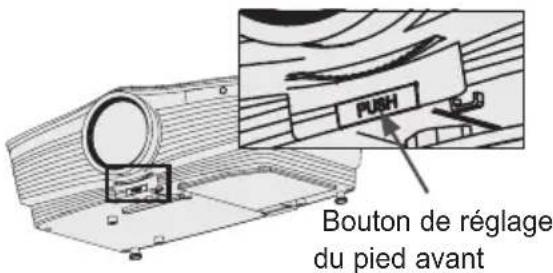

• Tout en maintenant le bouton de réglage du pied avant enfoncé, réglez la hauteur du projecteur jusqu'à ce que l'image soit bien positionnée.
• Lorsque vous relâchez le bouton de réglage du pied avant, celui-ci se fixe à la position sélectionnée.

Utilisation du projecteur

1 En mode veille, appuyez sur la touche POWER (Marche-arrêt) pour allumer le projecteur.
2 Appuyez sur la touche INPUT pour sélectionner le signal d'entrée voulu.
3 Contrôlez le projecteur à l'aide des touches suivantes.

Boutons Fonction

VOL -, + Permet de régler le niveau du volume.

MUTE Coupe le son du projecteur.

Q.MENU Affiche le menu rapide.

RATIO Modifie la taille d'écran.

Key's Permet de configurer les paramètres Keystone.

4 Appuyez sur la touche Marche-arrêt pour éteindre le projecteur.

Remplacement de la lampe

Remplacement de la lampe

La durée de vie de la lampe dépend de l'environnement d'utilisation du projecteur.

Vous pouvez déterminer la durée d'utilisation de la lampe via le menu OPTION. Remplacez la lampe si vous vous trouvez dans l'une des situations suivantes :

• l'image projetée devient plus sombre ou se détériore ;
• l'indicateur de lampe s'allume en rouge ;
• le message « Remplacer la lampe » s'affiche à l'écran lorsque vous allumez le projecteur.

Soyez prudent lors du remplacement de la lampe

• Appuyez sur la touche POWER (Marche-arrêt) de la télécommande ou du panneau de commande.
• Ne débranchez pas le cordon d'alimentation si le voyant d'utilisation clignote en orange (ce qui signifie que le ventilateur est en cours de fonctionnement - environ 20 secondes). Lorsque le voyant ne clignote plus, vous pouvez débrancher le cordon d'alimentation.
• Attendez 1 heure que la lampe refroidisse avant de la remplacer.
• Remplacez-la uniquement par une lampe du même type fournie par un centre de service LG Electronics. L'utilisation d'une lampe d'un autre fabricant risque d'endommager le projecteur et la lampe.

- Ne retirez la lampe que lorsque vous devez la remplacer. - Ne laissez pas la lampe à portée des enfants. N'exposez pas la lampe à des sources de chaleur telles qu'un radiateur ou une cuisinière, pour éviter tout risque d'incendie.

- N'exposez pas la lampe à des liquides ou des contaminants. La lampe risquerait d'éclater.

- N'insérez aucun objet inflammable ou métallique dans le support de la lampe une fois la lampe retirée. Ceci risquerait de provoquer une électrocution ou d'endommager le produit.

- Fixez la nouvelle lampe à l'aide de vis. Si elle n'est pas correctement fixée, l'image projetée peut devenir plus sombre ou cela peut provoquer un incendie.

- Ne touchez pas le verre avant de la lampe ni le verre du boîtier de la lampe. Ceci peut réduire la qualité de l'image et la durée de vie de la lampe.

Achat d'une lampe de remplacement

Vérifiez le modèle de la lampe et achetez-en une auprès d'un centre de service LG Electronics. (Utilisez une lampe spécifiquement conçue pour le projecteur ; vous risqueriez sinon d'endommager le projecteur.)

Mise au rebut de la lampe

Renvoyez la lampe usagée à un centre de service LG Electronics.

Options supplémentaires

Réglage du format de l'image

Vous pouvez régler le format d'affichage de l'image en appuyant sur RATIO lorsque le projecteur diffuse l'image.

REMARQUE

• Les paramètres peuvent varier en fonction du signal d'entrée.
• Vous pouvez également utiliser la touche Q.MENU ou SETTINGS.

■ 16:9 : redimensionne l'image au format 16:9.

- Signal original : affiche les images haute définition dans la taille d'origine sans couper les bords.

REMARQUE

- En mode Signal original, il se peut que les bords de l'écran affichent une image bruitée.

- Format original : affiche les images dans le même format que l'image originale.

■ 4:3 : permet de redimensionner l'image au format 4:3.

- Zoom : permet d'agrandir une image pour l'adapter à la largeur de l'écran. Le haut et le bas de l'image peuvent être tronqués.

• Appuyez sur la touche < ou > pour effectuer un zoom avant ou arrière sur l'image.
• Appuyez sur la touche ∧ ou ∨ pour déplacer l'image.

- Zoom cinéma 1 : permet d'agrandir l'image avec le rapport panoramique 2,35:1 sans distorsion. Celui-ci peut être compris entre 1 et 16.

• Appuyez sur la touche < ou > pour effectuer un zoom avant ou arrière sur l'image.
• Appuyez sur la touche ∧ ou ∨ pour déplacer l'image.

REMARQUE

- Si vous agrandissez ou réduisez l'image, celle-ci sera susceptible de se déformer.

Utilisation de la fonction Keystone

Pour éviter que l'image ne devienne trapézoïdale, la fonction Keystone règle la largeur du haut et du bas de l'image si le projecteur n'est pas positionné à angle droit par rapport à l'écran.

Étant donné que la fonction Keystone peut entraîner une qualité d'image inférieure, ne l'utilisez cette fonction que lorsqu'il est impossible de positionner le projecteur selon un angle optimal.

1 Réglez l'écran à l'aide de la touche Key's.

• La plage de valeurs de Keystone est la suivante.

En haut à gauche (H : 0 à 100, V : 0 à 100)

En haut à droite (H : -100 à 0, V : 0 à 100)

En bas à gauche (H : 0 à 100, V : -100 à 0)

En bas à droite (H : -100 à 0, V: -100 à 0)

2 Appuyez sur la touche OK une fois le réglage terminé.

Utilisation de la liste des sources

Utilisation de la liste des sources

1 Appuyez sur la touche INPUT pour afficher l'écran de sélection d'entrée. - Le mode de source connecté s'affiche en premier. Notez que le composant est toujours activé.

2 Utilisez la touche INPUT pour sélectionner le signal d'entrée souhaité pour la TV laser. Utilisez la touche ∧, ∨, < ou > pour basculer entre les modes de source d'entrée.

Ajouter un Label de source

Permet d'afficher les appareils qui sont connectés aux ports d'entrée.

1 Appuyez sur la touche INPUT pour afficher l'écran de sélection d'entrée.
2 Appuyez sur la touche ROUGE.
3 Utilisez la touche ∧ ou ∨ pour faire défiler les sources d'entrée.
4 Utilisez la touche < ou > pour sélectionner un périphérique.

Fonction Absence d'image

Utilisation de la fonction Absence d'image

Cette fonction peut être utile lorsque vous voulez attirer l'attention de votre public lors d'une réunion ou d'une formation.

1 Appuyez sur la touche BLANK pour afficher la couleur d'arrière-plan à l'écran. Pour changer la couleur d'arrière-plan, reportez-vous à la section "Choix de la couleur d'arrière-plan - Absence d'image".

2 Appuyez sur n'importe quelle touche pour désactiver la fonction d'absence d'image. Pour recouvrir temporairement l'écran, appuyez sur la touche BLANK de la télécommande. Ne bloquez jamais l'objectif avec un objet pendant le fonctionnement du projecteur. L'objectif risquerait de surchauffer et de se déformer, ou de provoquer un incendie.

Choix de la couleur

d'arrière-plan - Absence d'image

1 Appuyez sur la touche SETTINGS.

2 Utilisez le bouton ∧, ∨, < ou > pour sélectionner OPTION, puis appuyez sur la touche OK.

3 Appuyez sur la touche ∧, ∨, < ou > pour sélectionner Absence d'image, puis appuyez sur la touche OK.

4 Utilisez la touche ∧ ou ∨ pour naviguer jusqu'à l'option souhaitée, puis appuyez sur la touche OK.

Utilisation des raccourcis

Vous pouvez facilement personnaliser les menus que vous utilisez fréquemment.

1 Appuyez sur le bouton Q.MENU pour ouvrir les raccourcis.

2 Appuyez sur la touche < ou > pour sélectionner un menu, puis appuyez sur OK.

Menu Fonction
Format de l'image	Modifie la taille d'écran. (voir page 25)
Préréglages d'image	Modifie les préréglages d'image. (voir page 45)
Économie d'énergie	Règle la luminosité.
Voix nette II	Rend la voix provenant du projecteur claire et nette.
Préréglages du son	Définit les préréglages du son.
Minuterie d'arrêt	Définit l'heure à laquelle le moniteur doit s'éteindre automatiquement.
Mode PJT Retourne l'image projetée ou la fait basculer horizontalement.
Appareil USB	Déconnecte un périphérique USB.

3 Appuyez sur les touches ∧, ∨, < et > pour faire défiler les menus suivants.

DIVERTISSEMENT

Utilisation du SCREEN SHARE

1 Activez la fonction SCREEN SHARE sur l'appareil que vous souhaitez connecter.
2 Connectez le Projecteur (depuis la liste de recherches) à l'appareil que vous souhaitez connecter.

(Lors de la connexion du Projecteur à votre ordinateur portable, saisissez le code Pin indiqué sur l'affichage. Le code Pin ne vous sera demandé que lors de la première connexion.)

3 Si l'appareil accepte la demande, SCREEN SHARE va débuter.

ATTENTION

• Windows versions 7/8/8.1 sont compatibles avec la fonction SCREEN SHARE. Certains ordinateurs peuvent toutefois ne pas être compatibles avec cette fonction.
• Les appareils LG sous Android versions ICS, Jellybean ou Kitkat sont garantis compatibles.
• Lors d'une connexion via SCREEN SHARE, nous vous recommandons de placer l'appareil à proximité du projecteur.
• Le taux de réponse et la qualité de l'image peuvent varier en fonction de l'environnement de l'utilisateur.
• Pour plus d'informations sur le périphérique que vous souhaitez connecter, veuillez consulter son manuel d'utilisation.

MES MÉDIAS

Connexion d'un Périphérique de stockage USB

Lorsqu'un périphérique de stockage USB est connecté, l'écran de réglage USB s'affiche. Vous ne pouvez ni écrire ni supprimer des données sur le périphérique USB.

Connectez une clé USB comme illustré ci-dessous.

Périphérique de stockage USB

Suppression d'un périphérique USB

1 Appuyez sur la touche Q.MENU.
2 Utilisez la touche < ou > pour vous déplacer vers Appareil USB, puis appuyez sur la touche OK.
3 Retirez l'appareil USB.

REMARQUE

- Lorsque le périphérique USB est déconnecté, ses données ne peuvent plus être lues. Retirez l'appareil USB, puis reconnectez-le.

Conseils pour l'utilisation de périphériques USB

• Seul un périphérique de stockage USB peut être détecté.
• Les ports USB ne sont pas pris en charge.
• Un périphérique de stockage USB qui utilise son propre pilote peut ne pas être détecté.
• La vitesse de reconnaissance d'un périphérique de stockage USB varie en fonction du périphérique.
• Si un périphérique USB normal ne fonctionne pas, déconnectez-le, puis reconnectez-le. Veuillez ne pas éteindre le projecteur ni débrancher l'appareil USB pendant le fonctionnement de ce dernier. Lorsque ce périphérique est débranché de manière soudaine, les fichiers stockés ou l'appareil USB peuvent s'endommager.
• Ne connectez pas un périphérique de stockage USB qui a été manipulé sur l'ordinateur. Le projecteur peut ne pas fonctionner correctement ou être incapable de lire les fichiers. Utilisez un périphérique de stockage USB contenant des fichiers musique, photo, vidéo ou document normaux.
• Utilisez un périphérique de stockage USB formaté selon le système de fichiers FAT16, FAT32 ou NTFS fourni par Windows. Si un périphérique de stockage est formaté avec un programme incompatible Windows, il pourrait ne pas être reconnu.

• Branchez sur le secteur tout périphérique de stockage USB nécessitant une alimentation externe. Autrement, le périphérique risque de ne pas être détecté.

• Connectez un périphérique de stockage USB à l'aide d'un câble fourni par le fabricant USB. Si vous utilisez un câble non fourni par le fabricant de l'appareil USB ou un câble excessivement long, le périphérique risque de ne pas être reconnu. Certains périphériques USB peuvent ne pas être pris en charge ou ne pas fonctionner correctement.

- Si un dossier ou un fichier est trop long, il peut ne pas être reconnu.

- Les fichiers contenus sur un périphérique de stockage USB sont triés de la même façon que sur Windows XP. Le nom de fichier peut comporter jusqu'à 100 caractères anglais.

- Les données d'un appareil USB pouvant être endommagées, il est recommandé de sauvegarder tous les fichiers importants. Les utilisateurs sont responsables de la gestion de leurs données. Aucune responsabilité n'incombe au fabricant en la matière.

- Il est recommandé d'utiliser une clé USB de 32 Go ou moins et un disque dur USB de 1 To ou moins. Un appareil USB dépassant la capacité recommandée risque de ne pas fonctionner correctement.

- Si un périphérique de stockage USB ne fonctionne pas correctement, déconnectez-le puis reconnectez-le.

- Si un disque dur externe USB doté de l'option d'économie d'énergie ne fonctionne pas, éteignez-le et rallumez-le successivement pour le faire fonctionner correctement.

- Les périphériques de stockage USB d'une version antérieure à USB 2.0 sont également pris en charge. Ils peuvent cependant ne pas fonctionner correctement en mode vidéo.

Visionnage de vidéos

Vidéo vous permet de regarder des films enregistrés sur le périphérique USB connecté.

Conseils pour la lecture des fichiers vidéo

• Certains sous-titres créés par l'utilisateur peuvent ne pas fonctionner.
• Les sous-titres ne prennent pas en charge certains caractères spéciaux.
• Les balises HTML ne sont pas prises en charge dans les sous-titres.
• Les temps indiqués dans un fichier sous-titre doivent être présentés par ordre croissant pour que les sous-titres s'affichent correctement.
• Les modifications de police et de couleur ne sont pas prises en charge.
• Les langues qui ne sont pas spécifiées dans les langues des sous-titres ne sont pas prises en charge. (voir page 36)
• Les fichiers de sous-titres de 1 Mo ou plus ne sont pas pris en charge.
• L'écran peut subir des interruptions momentanées (arrêt d'image, lecture rapide, etc.) au moment du changement de langue.
• Il est possible qu'un fichier vidéo endommagé ne soit pas lu correctement, ou que certaines fonctions ne soient pas disponibles.
• Les fichiers vidéo réalisés avec certains encodeurs peuvent ne pas être lus correctement.
• Il est possible que seul l'audio ou la vidéo soit pris(e) en charge, selon la structure du paquet vidéo ou audio du fichier vidéo.
• Les vidéos dont la résolution est supérieure à la taille maximale prise en charge risquent de ne pas être lues correctement.

• Les fichiers vidéo présentant un format différent de ceux listés ici peuvent ne pas être lus.

• La diffusion de fichiers au format GMC (Global Motion Compensation) ou Qpel (Quarterpel Motion Estimation) n'est pas prise en charge.

• Jusqu'à 10 000 blocs synchro sont pris en charge dans le fichier de sous-titres.
• La lecture continue n'est pas garantie pour les fichiers codés de niveau 4.1 ou plus dans H.264/AVC.
• Les fichiers vidéo supérieurs à 30 Go (Gigaoctets) ne sont pas pris en charge.
• La lecture d'une vidéo via une connexion USB non compatible avec le haut débit peut ne pas s'effectuer correctement.
• Le fichier vidéo et son fichier de sous-titres doivent se trouver dans le même dossier. Le fichier vidéo et le fichier de sous-titres associé doivent porter le même nom pour que les sous-titres puissent être lus.
• Quand vous regardez un film avec la fonction Vidéo, vous ne pouvez pas régler les préréglages d'image.
• Le mode Astuce ne prend pas en charge d'autres fonctions que ▶ si les dossiers vidéo ne comportent pas d'informations d'index.
• Lorsque vous regardez un fichier vidéo à l'aide du réseau, le mode Astuce est limité à la vitesse 2x.
• Les noms des fichiers vidéo contenant des caractères spéciaux peuvent ne pas être lisibles.

Fichiers pris en charge

Extension	Catégorie de codec	Type de code Assistance du profil/niveau
.asf.wmv	Codec vidéo	Profil avancé VC-1	Profil avancé, niveau 3 (ex. 720p 60, 1080i 60 et 1080p 30)Seuls les fichiers conformes à la norme SMPTE 421M VC-1 peuvent être diffusés.
		Profils simple et profils principaux VC-1	Profil simple, niveau moyen (ex. CIF et QVGA)Profil principal, niveau élevé (ex. 1080p 30)Seuls les fichiers conformes à la norme SMPTE 421M VC-1 peuvent être diffusés.
	Codec audio	WMA Standard
.divx.avi	Codec vidéo	DivX 3.11
		DivX 4DivX 5DivX 6	Profil simple avancé (720p/1080i)
		Xvid Profil simple avancé (720p/1080i)
		H.264/AVC
		Motion JPEG
	Codec audio	MPEG-1 Layer 1, I2
		Dolby Digital
		MPEG-1 Layer III (MP3)
.mp4.m4v.mov	Codec vidéo	H.264 / AVC	Profil principal, niveau 4.1Profil élevé, niveau 4.1 (ex. 720p 60, 1080i 60 et 1080p 30)
		MPEG-4 Part 2 Profil simple avancé (720p/1080i)
		Xvid
	Codec audio	AAC
		MPEG-1 Layer III (MP3)
.mkv	Codec vidéo	H.264 / AVC	Profil principal, niveau 4.1Profil élevé, niveau 4.1 (ex. 720p 60, 1080i 60 et 1080p 30)
		MPEG-4 Part 2
		Xvid
	Codec audio	HE-AAC HE-AA C-LC et HE-AAC
		Dolby Digital
		MPEG-1 Layer III (MP3)
.ts.trp.tp	Codec vidéo	H.264 / AVC	Profil principal, niveau 4.1Profil élevé, niveau 4.1 (ex. 720p 60, 1080i 60 et 1080p 30)
		MPEG-2	Profil principal, niveau élevé (ex. 720p 60 et 1080i 60)
	Codec audio	MPEG-1 Layer 1/2
		MPEG-1 Layer III (MP3)
		Dolby Digital
		AAC
.vob	Codec vidéo	MPEG-1
		MPEG-2	Profil principal, niveau élevé (ex. 720p 60 et 1080i 60)
	Codec audio	MPEG-1 Layer 1/2
		Dolby Digital
		DVD-LPCM
.mpg.mpeg.mpe	Codec vidéo	MPEG-1
	Codec audio	MPEG-1 Layer 1/2	Seuls les fichiers configurés correctement pour TS, PS ou ES peuvent être diffusés.

Fichiers audio pris en charge

Non	Codec audio	Débit binaire Taux d'échantillonnage	Notes
1 MP3	32 à 320 kbits/s	32 à 48 kHz
2 AC3	32 à 640 kbits/s	32 kHz, 44,1 kHz, 48 kHz
3 MPEG	32 à 448 kbits/s	32 à 48 kHz
4	AAC, HE-AAC	24 à 3 844 Kbits/s 8 à 96 kHz
5 CDDA	1,44 Kbit/s	44,1 kHz
6 LPCM	1,41 à 9,6 Mbit/s	Multicanal : 44,1 kHz, 88,2 kHz / 48 kHz, 96 kHz Stéréo : 176,4 kHz, 192 kHz

Navigation de la liste Vidéo

Lisez un fichier vidéo enregistré sur le périphérique connecté.

1 Connectez un périphérique de stockage USB.
2 Appuyez sur la touche USB.
3 Appuyez sur la touche ∧, ∨, pour sélectionner Vidéo, puis appuyez sur la touche OK.
4 Utilisez la touche ∧, ∨, < ou > pour sélectionner un fichier, puis appuyez sur la touche OK.

	Fonction
1	Miniatures
	Fichier anormal
	Le fichier n'est pas pris en charge
2	Liste fichiers
3	Permet d'accéder au dossier parent.
4	Page actuelle/nombre total de pages du dossier
5	Page actuelle/nombre total de pages du fichier
6	Se déplace vers le dossier supérieur.
7	Permet d'accéder au dossier parent.
8	Quitte la fonction Vidéo.

5 Utilisez les touches suivantes pour contrôler la lecture :

Indications sur l'écran	Fonction
	Indique la position de lecture actuelle. Utilisez la touche < ou > pour avancer ou reculer la position de lecture.
	Interrompt la lecture et revient à Vidéo.
	Reprend la lecture nomale.
	Met en pause le lecteur multimédia.Si aucune touche de la télécommande n'est activée pendant 10 minutes après la mise en pause, la lecture redémarre automatiquement.
	II ▶	Affiche l'image au ralenti.
	Chaque fois que vous appuyez sur cette touche, la vitesse de lecture est modifiée.: x2, x4, x8, x16, x32
	Vous pouvez utiliser le mode Économie d'énergie.
Option	Une fenêtre contextuelle de réglage s'affichera.
Masquer	Masque la barre de lecture. Appuyez sur la touche OK pour l'afficher de nouveau.
Sortie	Retourne à l'écran Vidéo.

Définir les options

1 Appuyez sur la touche Q.MENU.
2 Utilisez la touche ∧ ou ∨ pour naviguer jusqu'à l'option souhaitée et appuyez sur la touche OK.
3 Utilisez la touche ∧, ∨, < ou > pour configurer chaque élément.

Définir les options de lecture vidéo.

Indications sur l'écran	Fonction
Taille image	Sélectionne la taille d'un écran de lecture.Plein écran: les fichiers sont lus en mode plein écran selon le format d'image de la vidéo.Original: affiche la vidéo au format d'image original.
Langue audio	Permet de sélectionner la langue voulue pour le fichier avec plusieurs pistes de sous-titres. Cette option n'est pas disponible si le fichier comporte une seule piste audio.

Indications sur l'écran	Fonction
Langue des sous-titres	Les sous-titres peuvent être activés ou désactivés.Vulgarité:sélectionnez une des langues disponibles.Page de codes:sélectionnez un jeu de caractères pour les sous-titres. Par défaut, les sous-titress'affichent dans la langue configurée dansOPTION→Langue menu(Language).Synchro: si les sous-titres ne sont pas synchronisés avec la vidéo, vous pouvez les ajuster par incrément de 0,5 seconde.Position: déplace l'emplacement d'un sous-titre.Taille: change la taille de police des sous-titres.
Répéter Active	ou désactivela fonction Répéter.Lorsqu'elle est désactivée, le fichier suivant peut être lu séquentiellement si son nom de fichier est similaire.

• Langue des sous-titres

Langue des sous-titres	Langue
Latin1 Anglais	is, espagnol, irlandais, gallois, français, allemand, italien, néerlandais, suédois, finnois, portugais, danois, roumain, norvégien, albanais, gaélique, catalan, valencien
Latin2 bosniaque	que, polonais, croate, tchèque, slovaque, slovène, serbe, hongrois
Latin4 estonien	len, letton, lituanien
Grec Grec
Cyrillique bulgare	re, russe, ukrainien, kazakh, macédonien
Hébreu Hébreu
Chinois Chinois
Coréen Coréen
Arabe Arabe
turc turc
Thaï Thaï

Définir les options vidéo.

Vous pouvez modifier les paramètres vidéo.

(Reportez-vous à la section

« Paramétrage IMAGE », page 45.)

Définir les options audio.

Vous pouvez modifier les paramètres audio.

(Reportez-vous à la section

« Paramètres Audio », page 49.)

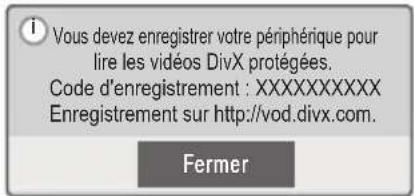

Vérification du code d'enregistrement Divx

Vérifiez votre code d'enregistrement DivX. Pour plus d'informations sur le processus d'enregistrement, consultez le site www.divx.com/vod. Une fois l'enregistrement terminé, vous pourrez profiter de contenu VOD protégé par DivX ^® DRM.

1 Naviguez du menu Accueil vers OPTION, puis appuyez sur DivX(R) VOD.

2 Appuyez sur la touche ∧ ou ∨ pour naviguer jusqu'à Enregistrement, puis appuyez sur la touche OK.

3 Vérifiez le code d'enregistrement DivX.

REMARQUE

• Vous ne pouvez pas utiliser de codes d'enregistrement DivX attribués à d'autres périphériques. Veillez à utiliser le code d'enregistrement DivX attribué à votre périphérique.
• Les fichiers audio ou vidéo qui ne sont pas convertis à l'aide du codec DivX standard peuvent être corrompus. Leur lecture peut également être impossible.

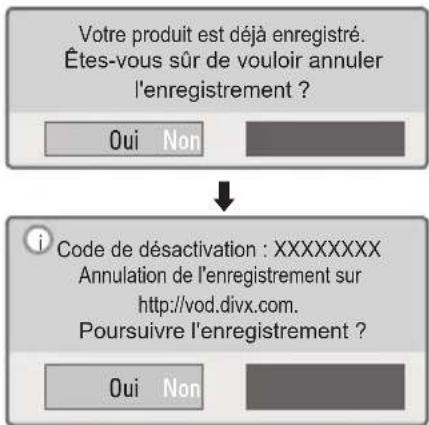

Désactivation du code DivX

Utilisez le code de désactivation de DivX pour désactiver la fonction DivX DRM.

1 Naviguez du menu Accueil vers OPTION, puis appuyez sur DivX(R) VOD.
2 Utilisez la touche ∧ ou ∨ pour naviguer jusqu'à Désenregistrement, puis appuyez sur la touche OK.

3 Sélectionnez Oui.

REMARQUE

- À propos de DRM (Digital Rights Management) Les technologies et services DRM protègent les intérêts et droits des propriétaires des droits d'auteur en empêchant une utilisation illégale des contenus digitaux. Une fois la licence vérifiée, par exemple à l'aide d'une méthode en ligne, vous pouvez lire les fichiers.

Visionnage de photos

Vous pouvez afficher les photos enregistrées sur un périphérique connecté.

Fichiers de photo pris en charge

PHOTO (*.JPEG)

Base : 64 pixels (L) x 64 pixels (H) - 15 360 pixels (L) x 8 640 pixels (H)

Progressive : 64 pixels

(largeur) x 64 pixels (hauteur) - 1920 pixels (largeur) x 1440 pixels (hauteur)

• Seuls les fichiers vidéo JPEG sont pris en charge.
• Les fichiers non pris en charge sont indiqués par une icône.
• Un message d'erreur s'affiche pour les fichiers corrompus ou les formats de fichiers qui ne peuvent pas être lus.
• Les fichiers corrompus peuvent ne pas s'afficher correctement.
• L'affichage d'image haute résolution en plein écran peut prendre un certain temps.

Navigation dans la liste Photo

1 Connectez un périphérique de stockage USB.
2 Appuyez sur la touche USB.
3 Utilisez la touche ∧, ∨, < ou > pour sélectionner Photo, puis appuyez sur la touche OK.
4 Utilisez la touche ∧, ∨, < ou > pour sélectionne un fichier, puis appuyez sur la touche OK.

	Fonction
1	Miniatures
	Fichier anormal
	Le fichier n'est pas pris en charge
2	Liste fichiers
3	Permet d'accéder au dossier parent.
4	Page actuelle/nombre total de pages du dossier
5	Page actuelle/nombre total de pages du fichier
6	Se déplace vers le dossier supérieur.
7	Permet d'accéder au dossier parent.
8	Mise hors tension

5 Utilisez les touches suivantes pour contrôler la lecture :

Indications sur l'écran	Fonction
	Sélectionne la photo précédente ou suivante.
Diaporama	Visualisation des photos sous forme de diaporama.• Définissez la Vitesse diapo dans le menu Option → Définir les options de visualisation des photos..
Musique	Vous pouvez écouter de la musique tout en visionnant des photos en plein écran.• Sélectionnez Musique dans le menu Option → Définir les options de visualisation des photos..
∪	Fait pivoter les photos.• Fait pivoter une photo à 90°, 180°, 270°, 360° dans le sens des aiguilles d'une montre.• Les photos ne peuvent pas pivoter si leur largeur dépasse la hauteur de la résolution maximum prise en charge.

Indications sur l'écran	Fonction
	Agrandit ou rétrécit la photo. Appuyez sur le bouton bleu pour agrandir l'image.
	Vous pouvez utiliser le mode Économie d'énergie.
Option Une fenêtre contextuelle de réglage s'affichera.
Masquer Masque le menu dans l'affichage plein écran. Pour voir le menu à nouveau, appuyez sur la touche OK de la télécommande.
Sortie Quitte le mode d'affichage de photos plein écran.

Définir les options

1 Appuyez sur la touche Q.MENU.
2 Utilisez la touche ∧ ou ∨ pour naviguer jusqu'à l'option souhaitée, puis appuyez sur la touche OK.
3 Utilisez la touche ∧, ∨, < ou > pour configurer chaque élément.

Définir les options de visualisation des photos.

Indications sur l'écran	Fonction
Vitesse diapo	Sélectionne la vitesse de transition du diaporama.
Musique Permet de sélectionner un dossier de musique pour la musique de fond.Vous ne pouvez pas modifier le dossier Musique pendant la lecture de la musique de fond.Pour la musique de fond, vous pouvez uniquement sélectionner un dossier présent sur le même périphérique.
Répéter Permet de sélectionner la répétition.
Aléatoire Permet de sélectionner la lecture aléatoire.

Définir les options vidéo.

Vous pouvez modifier les paramètres vidéo.

(Reportez-vous à la section

« Paramétrage IMAGE », page 45.)

Définir les options audio.

Vous pouvez modifier les paramètres audio.

(Reportez-vous à la section

« Paramètres Audio », page 49.)

Écoute de musique

Vous pouvez lire des fichiers audio enregistrés sur le périphérique connecté.

Fichiers de musique pris en charge

*.MP3

Plage de débit binaire 32 Kbits/s - 320 Kbits/s

• Taux d'échantillonnage MPEG1 Layer3 : 32 kHz, 44,1 kHz, 48 kHz
  • Taux d'échantillonnage MPEG2 Layer3 : 16 kHz, 22,05 kHz, 24 kHz

Navigation dans la liste Musique

1 Connectez un périphérique de stockage USB.
2 Appuyez sur la touche USB.
3 Utilisez la touche ∧, ∨, < ou > pour sélectionner Musique, puis appuyez sur la touche OK.
4 Utilisez la touche ∧, ∨, < ou > pour sélectionner un fichier, puis appuyez sur la touche OK.

	Fonction
1	Miniatures
	Fichier anormal
	Le fichier n'est pas pris en charge
2	Liste fichiers
3	Permet d'accéder au dossier parent.
4	Page actuelle/nombre total de pages du dossier
5	Page actuelle/nombre total de pages du fichier
6	Se déplace vers le dossier supérieur.
7	Permet d'accéder au dossier parent.
8	Mise hors tension

5 Utilisez les touches suivantes pour contrôler la lecture :

Indications sur l'écran	Fonction
« »	Lit le fichier précédent/suivant.
e∅	Vous pouvez utiliserle mode Économied'énergie.
Option Définit des Option pourla musique.
Masquer Masque la barre delecture.Appuyez sur la toucheOKpour l'afficher ànouveau.
Sortie Retourne à l'écranMusique.

Définir les options

1 Appuyez sur la touche Q.MENU.
2 Utilisez la touche ∧ ou ∨ pour naviguer jusqu'à l'option souhaitée, puis appuyez sur la touche OK.
3 Utilisez la touche ∧, ∨, < ou > pour configurer chaque élément.

Définir les options de lecture audio.

Indications sur l'écran	Fonction
Répéter Permet	de sélectionner la répétition.
Aléatoire Permet	de sélectionner la lecture aléatoire.

Définir les options audio.

Vous pouvez modifier les paramètres audio.

(Reportez-vous à la section

« Paramètres Audio », page 49.)

Affichage de fichiers

Vous pouvez afficher les fichiers de document enregistrés sur un périphérique connecté.

Formats de fichiers pris en charge

XLS, DOC, PPT, TXT, XLSX, PPTX, DOCX, PDF, HWP

Microsoft Office versions

97/2000/2002/2003/2007

Adobe PDF versions 1.0/1.1/1.2/1.3/1.4

Hangul 97/2000/2002/2005/2007

• La visionneuse de fichiers réaligne les documents, qui pourront donc ne pas présenter le même aspect que sur un ordinateur.
• Pour les documents comportant des images, la résolution peut sembler plus faible lors du processus de réalignement.

- Si le document est volumineux ou comporte beaucoup de pages, son chargement peut prendre plus de temps.

- Les polices non prises en charge peuvent être remplacées par d'autres polices.

- Il est possible que la visionneuse de fichiers ne s'ouvre pas pour les documents Office contenant de nombreuses images haute résolution. Pour y remédier, réduisez la taille du fichier d'image, sauvegardez-le sur un périphérique de stockage USB puis exécutez à nouveau la visionneuse de fichiers ou connectez votre ordinateur au projecteur et ouvrez le fichier sur votre PC.

Écran Liste de fichiers

1 Connectez un périphérique de stockage USB.
2 Appuyez sur la touche USB.
3 Utilisez la touche ∧, ∨, < ou > pour sélectionner Liste de fichiers, puis appuyez sur la touche OK.
4 Utilisez la touche ∧, ∨, < ou > pour sélectionner un fichier, puis appuyez sur la touche OK.

	Fonction
1	Liste fichiers
2	Permet d'accéder au dossier parent.
3	Page actuelle/nombre total de pages du dossier
4	Page actuelle/nombre total de pages du fichier
5	Se déplace vers le dossier supérieur.
6	Permet d'accéder au dossier parent.
7	Mise hors tension

5 Utilisez les touches suivantes pour contrôler la lecture :

• Lorsque vous appuyez sur la touche Aller à la page, une fenêtre dans laquelle vous pouvez saisir un numéro de page s'affiche à l'écran. Entrez un numéro pour accéder à la page correspondante.

• Appuyez sur la touche de volume pour effectuer un Zoom avant ou Zoom arrière.

• Appuyez sur la touche OK.

• Appuyez sur les touches Haut/ Bas/Gauche/Droite pour accéder aux options Aller à la page ou Zoom.

Indications sur l'écran	Fonction
Aller à la page	Permet d'aller à la page souhaitée.Utilisez les touchesHaut/Bas/Gauche/Droite pour sélectionner une page, puis appuyez sur la touche OK.
Zoom Agrandit ou rétrécit l'image.
Option Définit des Options pour la Visionneuse de fichiers.
Masquer Masque le menu.Appuyez sur la touche OK pour l'afficher à nouveau.
Sortie Retourne à l'écran Liste de fichiers.

Réglage Option Visualiseur

Indications sur l'écran	Fonction
Charge-ment Une Page	Marche	Permet de charger et d'afficher les pages une à une. Le temps de chargement initial est court mais les pages riches en contenu peuvent s'afficher lentement.
	Arrêt La	totalité du document est chargée dans la mémoire avant qu'il soit affiché. Le temps de chargement est long, mais vous pouvez naviguer rapidement entre les pages une fois le chargement terminé. Si un fichier est trop volumineux, il est possible que toutes les pages ne s'affichent pas.
Qualité de l'image	Vous pouvez définir la qualité de l'image intégrée au document. Trois niveaux : élevé, moyen et faible. Si la qualité de l'image est élevée, il est possible que sa lecture soit ralentie à l'écran.
Alignement Document	Permet de sélectionner l'arrangement initial des documents.

Les paramètres d'options de la visionneuse de fichiers sont les paramètres par défaut. Fermez le document actuellement ouvert pour appliquer les modifications au nouveau document, le cas échéant.

PERSONNALISATION DES PARAMÈTRES

Menu CONFIGURATION

1 Appuyez sur la touche SETTINGS.
2 Utilisez la touche ∧, ∨, < ou > pour sélectionner l'élément souhaité, puis appuyez sur la touche OK.
3 Utilisez la touche ∧, ∨, < ou > pour définir l'élément souhaité, puis appuyez sur la touche OK.
4 Appuyez sur la touche EXIT une fois terminé.

Menu Fonction
	IMAGE Règle la qualité de l'image pour un visionnage optimal.
	AUDIO Règle la qualité du son et le niveau sonore.
	HEURE Définit les paramètres liés au temps.
	OPTION Permet de personnaliser les paramètres généraux.
	SOURCE Sélectionne la source d'entrée souhaitée.
	MES MÉDIAS	Permet d'accéder aux fichiers de photo, musique, vidéo et document.

Paramétrage IMAGE

1 Appuyez sur la touche SETTINGS.
2 Utilisez la touche ∧, ∨, < ou > pour sélectionner IMAGE, puis appuyez sur la touche OK ⊙.
3 Utilisez la touche ∧, ∨, < ou > pour définir l'élément souhaité, puis appuyez sur la touche OK Ⓞ.
- Pour revenir au menu précédent, appuyez sur la touche ➔ BACK.
4 Appuyez sur la touche EXIT une fois terminé.

Les paramètres d'image disponibles sont décrits ci-dessous.

Indications sur l'écran	Fonction
Économie d'énergie	Permet de réduire la consommation électrique en réglant la luminosité de l'écran.
Préréglages d'image	Permet de sélectionner l'un des préréglages d'image ou de personnaliser des options dans chaque mode pour obtenir les meilleures performances d'affichage. Vous pouvez également définir des options avancées pour chaque mode.
	Préréglage
	Vif	Optimise l'effet visuel de la vidéo. Affiche une image très nette en améliorant le contraste, la luminosité et la netteté.
	Standard	Affiche l'image avec des taux de contraste, de luminosité et de netteté normaux.
	Éco	Permet d'économiser de l'électricité en ajustant la luminosité en fonction des mouvements de l'image qui s'affiche à l'écran.
	Cinéma	Optimise l'image pour un film.
	Jeux	Optimise l'image pour les jeux avec des mouvements rapides à l'écran.
	Expert1/2	Règle les paramètres détaillés de l'image.
	Mode Tableau noir	Offre une qualité d'image optimisée sur écran foncé ou tableau noir en supprimant les couleurs de l'image d'entrée et en inversant le contraste.* Le mode Tableau noir n'est disponible que si l'entrée externe est réglée sur RGB1, RGB2 ou HDMI et la résolution à 1 024 x 768.* Si vous optez pour une valeur de résolution différente de 1 024 x 768 alors que les préréglages d'image sont réglés sur Mode Tableau noir, les préréglages d'image seront automatiquement réinitialisés à leur valeur par défaut.* Vous ne pouvez pas contrôler les paramètres Image lorsque les préréglages d'image sont réglés sur Mode Tableau noir.
Contraste Permet d'augmenter ou de diminuer le gradient du signal vidéo.
Luminosité Règle le niveau de base du signal vidéo pour rendre l'image plus claire ou plus sombre.
Netteté Permet de régler le niveau de netteté des bords entre les zones claires et sombres de l'image. Plus le niveau est bas, plus l'image est adoucie. La netteté horizontale et verticale n'est réglable que sous Expert1/2.
Couleur Permet de régler l'intensité de toutes les couleurs.
Teinte Permet de régler l'équilibre entre les niveaux de rouge et de vert.
Option d'image	Définit des paramètres supplémentaires
Contrôle avancé/expert	Personnalise les paramètres avancés.
Réglage usine	Permet de ramener les options de chaque mode à leur valeur d'origine.
Format de l'image	Modifie la taille d'écran.
Écran Règle la qualité d'image de la source RVB-PC.
	Indications sur l'écran
	Résolution Les résolutions disponibles sont 768 (1 024 x 768 / 1 280 x 768, 60 Hz) et 1 050 (1 400 x 1 050 / 1 680 x 1 050, 60 Hz).
	Config. auto. Offre une qualité d'image optimisée en calibrant automatiquement le décalage entre la largeur horizontale et le tremblement horizontal causé par les divergences entre les paramètres internes du projecteur et divers signaux graphiques PC. Vous pouvez également utiliser la touche AUTO de la télécommande.
	Position Déplace l'image vers le haut, le bas, la gauche ou la droite.
	Ratio Modifie la taille d'écran.
	Phase Rend l'image plus nette en supprimant le bruit horizontal.
	Réglages usine Rétablit tous les réglages par défaut.

Contrôle avancé/expert

Indications sur l'écran	Fonction
Contraste Dynamique	Permet de régler le contraste de manière à le maintenir au meilleur niveau pour la luminosité de l'écran.
Couleur Dynamique	Règle les couleurs de l'écran pour leur procurer un aspect naturel.
Couleur habillage	Détecte la zone habillage de l'image et la règle pour offrir une couleur habillage naturelle.
Couleur du ciel	Permet de régler uniquement la couleur du ciel.
Couleur de l'herbe	Permet de régler les zones de couleur naturelle, comme celles de prairies et montagne par exemple.
Gamma Règle	la couleur globale de l'écran selon vos préférences. En mode Expert et Cinéma, vous pouvez personnaliser les options de chaque mode.
Gamme de couleurs	Sélectionne la plage de couleurs à afficher.
Amélioration des bords	Rend les bords de l'image plus clairs et nets.
Filtre Couleur	Règle avec précision la couleur et la teinte en filtrant une zone de couleur spécifique de l'espace RGB.
T° couleur Gamma	sélectionnez 1.9, 2.2 ou 2.4.a. Méthode : 2 points- Modèle : Intérieur, Extérieur- Points : Haut, Bas- Rouge/Vert/Bleu : la plage d'ajustement va de -50 à +50.- Appliquer à toutes les sources d'entrée : les valeurs de T° couleur sont appliquées à tous les modes d'entrée.b. Méthode :10 points IRE- Modèle : Intérieur, Extérieur- L'IRE (Institut des ingénieurs radio) est l'unité utilisée pour afficher la taille du signal vidéo. Elle peut être réglée de 10, 20, 30 à 90, 100. Vous pouvez ajuster chaque paramètre comme indiqué ci-dessous.- Luminance : si vous réglez la luminance sur 100 IRE, une valeur de luminance satisfaisant chaque gamme est automatiquement calculée pour chaque étape de 10 IRE à 90 IRE.- Rouge/Vert/Bleu : la plage d'ajustement va de -50 à +50.- Appliquer à toutes les sources d'entrée : les valeurs de T° couleur sont appliquées à tous les modes d'entrée.
Système de gestion des couleurs	Permet de régler les couleurs Rouge/Vert/Bleu/Jaune/Cyan/Magenta. Permet à un spécialiste de régler la teinte à l'aide d'une mire. Six couleurs (Rouge/Vert/Bleu/Jaune/Cyan/Magenta) peuvent être réglées séparément sans avoir un effet sur les autres couleurs. Il se peut que vous ne perceviez pas le changement de couleur sur une image normale, même après le réglage.- Couleur Rouge/Vert/Bleu/Jaune/Cyan/Magenta, teinte Rouge/Vert/Bleu/Jaune/Cyan/Magenta : la plage de réglage est comprise entre -30 et +30.

* Les options disponibles varient selon le signal d'entrée et le mode vidéo, etc.

Option d'image

Indications sur l'écran	Fonction
Réduction du bruit	Supprime le bruit de l'image.
Réduction de Bruit MPEG	Permet de réduire le bruit produit pendant la création des signaux vidéo numériques.
Niveau noir Compense la luminosité et le contraste d'un écran pour l'équilibrer avec le niveau de noir de la source vidéo.
Cinéma réel Offre la qualité d'image optimale pour le visionnage de films.
T° couleur Règle la couleur globale de l'écran selon vos préférences.Sélectionnez Chaud, Froid, Moyen ou Naturel.En mode Expert, vous pouvez personnaliser les options de chaque mode.

PARAMÈTRES Audio

1 Appuyez sur la touche SETTINGS.
2 Utilisez la touche ∧, ∨, < ou > pour sélectionner AUDIO, puis appuyez sur la touche OK ⊙.

3 Utilisez la touche ∧, ∨, < ou > pour définir l'élément souhaité, puis appuyez sur la touche OK ⊙.

- Pour revenir au menu précédent, appuyez sur la touche ➕ BACK.

4 Appuyez sur la touche EXIT lorsque vous avez terminé.

Les paramètres audio disponibles sont décrits ci-dessous.

Indications sur l'écran	Fonction
Préréglages du son	Règle le son.
	Préréglage
	Standard	Permet de sélectionner un son standard.
	Musique	Choisissez ce mode pour écouter de la musique.
	Cinéma	Choisissez ce mode pour regarder un film.
	Sport	Choisissez ce mode pour regarder des manifestations sportives.
	Jeux	Choisissez ce mode pour jouer.
	Paramètre utilisateur	La bande audio (100 Hz / 300 Hz / 1 kHz / 3 kHz / 10 kHz) peut être réglée entre -10 et 10.Réglages usine : rétablit tous les réglages par défaut.
Voix nette II Rend la voix provenant du projecteur claire et nette.
Volume auto. Per met de régler automatiquement le volume.

Réglage de l'HEURE

1 Appuyez sur la touche SETTINGS.
2 Utilisez la touche ∧, ∨, < ou > pour sélectionner HEURE, puis appuyez sur la touche OK ⊙.
3 Utilisez la touche ∧, ∨, < ou > pour définir l'élément souhaité, puis appuyez sur la touche OK Ⓞ.

- Pour revenir au menu précédent, appuyez sur la touche ➔ BACK.

4 Appuyez sur la touche EXIT lorsque vous avez terminé.

Les paramètres d'horloge disponibles sont décrits ci-dessous.

Indications sur l'écran	Fonction
Minuterie d'arrêt	Le projecteur s'éteint à l'heure prédéfinie.
Arrêt auto S'il n'y	a pas de signal, le projecteur s'éteint automatiquement lorsque la période prédéfinie est écoulée.
Veille automatique	Éteint le projecteur automatiquement en l'absence d'entrée durant une période donnée.
Format Minuterie	Décomp-tage	Affiche une alarme au moment spécifié.* Si vous réglez une durée de 5 minutes, le temps s'affiche à l'écran toutes les minutes. Si vous réglez une durée de 10 minutes ou plus, le temps s'affiche à l'écran toutes les 5 minutes. Si le temps restant est inférieur à 5 minutes, il s'affiche toutes les minutes.* Vous pouvez définir des périodes de 5, 10, ..., 60 minutes par intervalle de 5 minutes.
	Horloge	Affiche le temps restant avant l'expiration de la durée affichée à l'écran.* Entre 1 et 10 minutes, la durée peut être définie par intervalle d'une minute. Pour une durée comprise entre 10 et 60 minutes, l'intervalle est de 5 minutes.

Paramètres OPTION

1 Appuyez sur la touche SETTINGS.
2 Utilisez la touche ∧, ∨, < ou > pour sélectionner OPTION, puis appuyez sur la touche OK ⊙.
3 Utilisez la touche ∧, ∨, < ou > pour définir l'élément souhaité, puis appuyez sur la touche OK Ⓞ.

-Pour revenir au menu précédent, appuyez sur la touche ➕ BACK.

4 Appuyez sur la touche EXIT une fois terminé.

Les paramètres d'option disponibles sont décrits ci-dessous.

Indications sur l'écran	Fonction
Langue(Language)	Vous permet de sélectionner la langue de votre choix.
SCREEN SHARE	SCREEN SHARE affiche l'écran du périphérique connecté.Vous pouvez voir le SCREEN SHARE ID.
	Indications sur l'écran
	Groupe II s'agit des Paramètres du groupe pour chaque périphérique prenant en charge la fonction SCREEN SHARE. Lorsque la connexion sans fil est faible ou in-stable, réglez les Paramètres du groupe pour corriger le problème.
	Canal Vous pouvez modifier le canal utilisé pour les connexions sans fil.Recherche de programmes: Sélectionnez les méthodes de recherche de canal.- Automatique: Le projecteur recherche des canaux disponibles et sélectionne automatiquement le canal le moins utilisé.- Manuel: Vous pouvez sélectionner un canal manuellement.Canal: Ceci s'affiche lorsque la Recherche de programmes est définie surManuel. Il vous permet de spécifier un numéro de canal à utiliser.
Sous-titres Permet d'activer/désactiver les sous-titres lorsque le coréen est utilisé pour l'entrée AV.
Keystone Pour éviter que l'image ne devienne trapézoïdale, la fonction Keystone règle la largeur du haut et du bas de l'image si le projecteur n'est pas positionné à angle droit par rapport à l'écran.
Mode PJT Retourne l'image projetée ou la fait basculer horizontalement.Sélectionnez Rétropour projeter une image au dos d'un écran transparent (acquis séparément).Sélectionnez Avant Retournéesi vous montez le projecteur au plafond.
Abscenced'image	Permet de sélectionner un arrière-plan pour l'image vierge.(voir page 27)
Marche auto. Met automatiquement le projecteur sous tension lorsque l'adaptateur est branché.
			Indications sur l'écran
			Marche	Lorsque le cordon d'alimentation est branché sur le projecteur, ce dernier s'allume automatiquement.
			Arrêt	Lorsque le cordon d'alimentation est branché sur le projecteur, ce dernier se met en mode veille.
Recherche Auto d'Entrée	Recherche et affiche automatiquement un type de signal d'entrée lorsqu'il est reçu.
Mode Haute altitude	Si vous utilisez le projecteur à une altitude supérieure à 1 200 mètres, activez cette option. Si le mode Haute altitude n'est pas activé, le projecteur risque de surchauffer et ses fonctions de protection d'être activées. Si cela se produit, éteignez le projecteur puis rallumez-le au bout de quelques minutes.
Sortie Moniteur	Cette option permet de sélectionner l'une des deux entrées RGB comme sortie moniteur. Le mode « Auto » transforme l'entrée « RGB1 » ou « RGB2 » affichée en sortie.
DivX(R) VOD définit les paramètres liés à DivX.
Réglages usine	Rétablit tous les paramètres par défaut du projecteur.
Set ID Si le projecteur est connecté à un ordinateur à l'aide d'un câble RS-232C, vous pouvez utiliser l'ordinateur pour contrôler les fonctions du projecteur telles que la mise sous/hors tension et la sélection de la source d'entrée.
eZ-Net Manager	Vous permet de contrôler plus facilement un ou plusieurs projecteurs via un réseau local.
Durée d'utilisation de la lampe	Permet de vérifier la durée d'utilisation de la lampe.
Autodiagnostic	Répare les pannes fonctionnelles pouvant survenir lors de l'utilisation du produit.

CONNEXION DE PÉRIPHÉRIQUES EXTERNES

Vous pouvez connecter plusieurs périphériques externes au projecteur.

HDMI - 54 Page
Composant 1, Composant 2 - 56 Page
ENTRÉE (AV) 56 Page
RGB1, RGB2 - 55 Page
Mémoire - 29 Page
Casque - 57 Page

Raccordement à un récepteur HD, un lecteur DVD ou un lecteur VCR

Raccordez un récepteur HD, un lecteur DVD ou un magnétoscope et sélectionnez le mode d'entrée approprié.

Connexion HDMI

Avec un câble HDMI, vous bénéficiez d'une image et d'un son de haute qualité. Branchez le connecteur HDMI IN du projecteur au connecteur de sortie HDMI.

Appuyez sur la touche INPUT de la télécommande pour sélectionner HDMI.

Connexion HDMI/DVI

Branchez le connecteur HDMI IN du projecteur au connecteur de sortie DVI via un câble HDMI ou DVI. Pour le signal audio, utilisez un câble audio. Appuyez sur la touche INPUT de la télécommande pour sélectionner HDMI.

Connexion à un ordinateur

Le projecteur prend en charge la fonction Plug and Play. Votre ordinateur reconnaîtra automatiquement les périphériques Plug and Play et ne nécessite aucune installation de pilote.

Connexion RGB

Connectez la sortie PC au port d'entrée vidéo PC du projecteur à l'aide du câble RGB. Branchez le connecteur RGB IN 1 ou RGB IN 2 du projecteur au connecteur de sortie DVI. Pour le signal audio, connectez l'ordinateur au projecteur à l'aide d'un câble audio facultatif.

Connexion RGB - DVI

Branchez le connecteur RGB IN 1 ou RGB IN 2 du projecteur au connecteur de sortie DVI. Pour la sortie audio, connectez l'ordinateur au projecteur à l'aide d'un câble audio.

Connexion au port AV INPUT

Connexion au port AV INPUT

Connectez les ports de sortie du périphérique externe au port AV Input du projecteur. Appuyez sur la touche INPUT pour sélectionner AV.

Connexion Composantes

Vous pourrez profiter d'images d'une grande luminosité lorsque vous branchez un périphérique externe doté d'un port composant au port RGB IN du projecteur. Appuyez sur la touche INPUT de la télécommande pour sélectionner Composant.

Raccordement d'un casque

Vous pouvez utiliser un casque pour écouter le son.

Connexion à l'ordinateur portable

Vous pouvez connecter le projecteur à un ordinateur pour utiliser différentes fonctions.

Connexion RVB

Vous pouvez connecter votre ordinateur portable au port RGB IN 1 ou RGB IN 2 du projecteur.

MAINTENANCE

Nettoyez votre projecteur afin de le conserver dans un état optimal.

Nettoyage

Nettoyage de l'objectif

Si la surface de l'objectif présente de la poussière ou des taches, nettoyez l'objectif.

Utilisez un nettoyant à air comprimé ou un chiffon de nettoyage fourni avec le produit pour nettoyer l'objectif.

Pour nettoyer les taches ou la poussière, utilisez un nettoyant à air comprimé ou appliquez une petite quantité d'agent de nettoyage sur un tampon applicateur ou un chiffon doux et essuyez légèrement l'objectif.

Ne vaporisez pas directement sur l'objectif pour éviter que le liquide ne s'infiltre dans l'objectif.

Nettoyage du boîtier du projecteur

Pour nettoyer le boîtier du projecteur, débranchez d'abord le câble d'alimentation. Pour nettoyer la poussière ou les taches, utilisez uniquement un chiffon non pelucheux doux et sec.

N'utilisez pas d'alcool, de benzène, de solvant ni d'autres détergents chimiques car ils risqueraient d'endommager le boîtier.

Nettoyage des évents d'aération

La poussière et les corps étrangers ont tendance à s'accrocher aux évents.

Il est important de retirer la poussière et les corps étrangers régulièrement à l'aide d'un aspirateur.

Si vous utilisez le projecteur sans le nettoyer, les composants internes risquent de surchauffer et le projecteur risque de ne pas fonctionner correctement.

Remplacement de la lampe

1 Éteignez le projecteur, débranchez le câble d'alimentation et placez le projecteur sur une table ou une surface plane.

- Attendez que la lampe refroidisse pendant environ 1 heure avant de retirer la lampe usagée pour éviter de vous brûler.

2 Utilisez un tournevis ou un objet similaire pour retirer les vis sur le côté. Une fois les vis retirées, ôtez le couvercle de la lampe en le faisant basculer vers le haut dans la direction de la flèche. Ne le retirez pas verticalement. Si vous ne parvenez pas à basculer le couvercle de la lampe, appuyez sur la pièce « A ».

3 Dévissez les 2 vis servant à maintenir la lampe en place à l'aide d'un tournevis ou outil équivalent.

4 Retirez le bouton de la lampe de l'attache.

Bouton de la lampe

5 Tout en tenant le bouton de la lampe, tirez doucement vers l'extérieur pour retirer le boîtier de la lampe.

6 Insérez doucement la nouvelle lampe dans la position correcte. (Vérifiez qu'elle est positionnée correctement.)

7 Revissez les vis que vous avez retirées à l'étape 3. (Assurez-vous qu'elles sont bien fixées.)

8 Fermez le couvercle de la lampe et replacez les vis que vous avez retirées à l'étape 2 pour réinstaller le couvercle.

- Si vous mettez le projecteur sous tension alors que le couvercle de la lampe n'est pas en place, l'indicateur d'avertissement de la lampe clignote en vert et le projecteur ne s'allume pas.

REMARQUE

- Utilisez une lampe de remplacement du même type. Si le couvercle de la lampe n'est pas correctement installé, le projecteur ne s'allume pas. Dans ce cas, vérifiez que la lampe est installée correctement. Si le problème n'est toujours pas résolu, contactez le centre de service LG Electronics.

Montage du cache de l'objectif

1 Préparez le cache de l'objectif et la sangle fournis en accessoires. Placez l'extrémité sans nœud de la sangle dans l'orifice situé au bas de l'objectif du projecteur.

2 Placez l'extrémité sans nœud de la sangle à l'intérieur et tirez-la pour la fixer sur l'orifice du projecteur.

3 Insérez une extrémité de la sangle dans l'orifice du cache du projecteur, puis passez le cache à travers la sangle.

4 Le cache de l'objectif est monté comme indiqué sur l'illustration.

Fonction de communication série

Utilisation de la communication série

Si le projecteur est connecté à un PC à l'aide d'un câble RS-232C, vous pouvez utiliser le PC pour contrôler les fonctions du projecteur telles que la mise sous/hors tension ou la sélection de la source d'entrée.

Il est impossible de l'utiliser simultanément à eZ-Net Manager. Pour la communication série, utilisez l'option LAN désactivé dans l'eZ-Net Manager.

Cette fonction peut ne pas être disponible dans certaines menus ou modes d'entrée.

Établissement d'une connexion série

Connectez le connecteur RS-232C (connecteur série) du PC au connecteur RS-232C situé à l'arrière du projecteur.

Le câble permettant de connecter les connecteurs RS-232C n'est pas fourni dans les accessoires et doit être acheté séparément.

* Un câble RS-232C est nécessaire pour le contrôle à distance du projecteur (voir la figure 1).

  \* Il n'existe aucune connexion entre la broche 1 et la broche 9.

Configuration du paramètre de communication

• Débit en bauds : 9 600 bps (UART) - Longueur des données : 8 bits - Parité : aucune - Bit d'arrêt : 1 bit - Contrôle du flux : aucun • Code de communication : Code ASCII

Protocole de communication

1. Transmission

[Command1] [Command2] [ ] [Set ID] [ ] [Data] [Cr] \* [Command1]: première commande pour contrôler le projecteur (k. j, x, m, n, code ASCII, 1 caractère) \* [Command2] : seconde commande pour contrôler le projecteur (code ASCII, 1 caractère) \* [Set ID] : vous pouvez définir l'ID pour choisir le numéro ID du moniteur souhaité dans le menu option. La plage d'ajustement est de 1 à 99. Quand vous sélectionnez 0 pour Set ID, chaque appareil connecté est contrôlé. Set ID se présente sous forme décimale (1 à 99) sur le menu et sous forme hexadécimale (0x0 à 0x63) sur le protocole de réception/transmission. \* [Data] : permet de transmettre les données de commande (forme hexadécimale). Transmettre les données FF pour lire l'état de la commande. \* Si la valeur « FF » apparaît sous Data, cela fait référence au mode de lecture des données. \* [Cr] : Retour chariot Correspond au code ASCII « 0x0D » \* [ ] : code ASCII espace (0x20) Structure des données

10	16
		10	16	10	16	10	16	10	16	10	16	10	16	10	16	10	16	10	16
0	00
1	01	11	0B	21	15	31	1F	41	29	51	33	61	3D	71	47	81	51	91	5B
2	02	12	0C	22	16	32	20	42	2A	52	34	62	3E	72	48	82	52	92	5C
3	03	13	0D	23	17	33	21	43	2B	53	35	63	3F	73	49	83	53	93	5D
4	04	14	0E	24	18	34	22	44	2C	54	36	64	40	74	4A	84	54	94	5E
5	05	15	0F	25	19	35	23	45	2D	55	37	65	41	75	4B	85	55	95	5F
6	06	16	10	26	1A	36	24	46	2E	56	38	66	42	76	4C	86	56	96	60
7	07	17	11	27	1B	37	25	47	2F	57	39	67	43	77	4D	87	57	97	61
8	08	18	12	28	1C	38	26	48	30	58	3A	68	44	78	4E	88	58	98	62
9	09	19	13	29	1D	39	27	49	31	59	3B	69	45	79	4F	89	59	99	63
10	0A	20	14	30	1E	40	28	50	32	60	3C	70	46	80	50	90	5A	100	64

2. Accusé réception OK

[Command2] [ ] [Set ID] [ ] [OK] [Data] [x] \* L'appareil transmet un accusé de réception (ACK) selon ce format lors de la réception de données normales. Si les données sont alors en mode lecture, il indique les données d'état actuelles. Si les données sont en mode écriture, il renvoie les données de l'ordinateur.

3. Accusé réception erreur

[Command2] [ ] [Set ID] [ ] [NG] [Data] [x] \* Si un élément reçoit des données anormales telles qu'une fonction non prise en charge ou s'il y a une erreur de communication, il renvoie un accusé de réception au format ci-dessus. Data [01] : code illégal (Cette commande n'est pas prise en charge.)

Liste de référence de la commande

	Commande 1	Commande 2	Données (hexadécimaux)
01. Alimentation k a 00 - 01
02. Taille d'écran	k c *
03. Image vierge k d 00 - 01
04. Contraste	k g 00 - 64
05. LUMINOSITÉ k h 00 - 64
06. Couleur k i 00 - 64
07. Teinte	k j 00 - 64
08. NETTETÉ k k 00 - 32
09. Commande OSD	k l 00 - 01
10. Blocage touches	k	m	00 - 01
11. Température de couleur	k	u	00 - 04 (excepté 03)
12. Niveau noir	n	m	00 - 01
13. Économie d'énergie n	p 00 - 01
14. Configuration automatique	j	u	01
15. Sélection d'entrée	x b	*
16. Touche	m	c	Code touche
17. Préréglages d'image	n s 00 - 07
18. Sourdine	k e 00 - 01
19. Volume	k	f	00 - 64
20. Sortie moniteur	n	r	00 - 02

- Pour plus d'informations sur les données (\*), reportez-vous à la page suivante. - Si vous lisez une vidéo ou une photo stockée sur un périphérique de stockage (carte mémoire USB ou disque dur externe, par exemple) connecté par USB, toutes les commandes sont désactivées, à l'exception de Marche-Arrêt (ka) et Touche (mc). Si une commande ne peut pas être utilisée dans un menu ou un état spécifique, elle est traitée sous la forme NG.

01. Alimentation (Commande : ka)

⇒ Permet d'allumer ou d'éteindre l'appareil. Transmission

[k][a]][Set ID]][Data][Cr]

Données 00 : Arrêt 01 : Marche Ack

[a]][Set ID]][OK][Data][x]

Données 00 : Arrêt 01 : Marche ⇒ Affiche le statut marche. Transmission (Ne fonctionne que lorsque le projecteur est sous tension) Transmission

[k][a]][Set ID]][FF][Cr]

Ack

[a]] [Set ID]][OK][Data][x]

Donnée 01 : Mise sous tension \* Comme pour les autres fonctions, si des données sont transmises sous la forme « 0xFF » au format ci-dessus, l'état en cours de chaque fonction est renvoyé en tant qu'information de retour dans les données d'accusé de réception.

02. Taille d'écran (Commande : kc)

⇒ Permet d'ajuster le format de l'image. Transmission

[k][c]][Set ID]][Data][Cr]

Données 01 : 4:3 02 : 16:9 04 : Zoom 06 : défini automatiquement 09 : Original 10 - 1f : zoom cinéma 1 à 16 Ack

[c]] [Set ID]][OK][Data][x]

Données 01 : 4:3 02 : 16:9 04 : Zoom 06 : défini automatiquement 09 : Original 10 - 1f : zoom cinéma 1 à 16

03. Image vierge (Commande : kd)

⇒ Permet d'activer/désactiver l'image vierge. Transmission

[k][d]][Set ID][Data][Cr]

Données 00 : permet de désactiver l'absence d'image 01 : permet d'activer l'absence d'image. Ack

[d]][Set ID]][OK][Data][x]

Données 00 : permet de désactiver l'absence d'image 01 : permet d'activer l'absence d'image.

04. Contraste (Commande : kg)

⇒ Permet d'ajuster le contraste à l'écran. Désactivé lorsque le mode Tableau noir est sélectionné. Transmission

[k][g]][Set ID]][Data][Cr]

Données Minimum : 0H - Maximum : 64H (\* Transmis sous forme de code hexadécimal) \* Voir la structure des données. Ack

[g]][Set ID]][OK][Data][x]

Données Minimum : 0H - Maximum : 64H

06. Couleur (Commande : ki)

⇒ Permet de régler la couleur. Désactivé lorsque le mode Tableau noir est sélectionné. Transmission

[k][i]][Set ID]][Data][Cr]

Données Minimum : 0H - Maximum : 64H (\* Transmis sous forme de code hexadécimal) \* Voir la structure des données. Ack

[i]][Set ID]][OK][Data][x]

Données Minimum : 0H - Maximum : 64H

05. Luminosité (Commande : kh)

⇒ Permet d'ajuster la luminosité de l'écran. Désactivé lorsque le mode Tableau noir est sélectionné. Transmission

[k][h]][Set ID]][Data][Cr]

Données Minimum : 0H - Maximum : 64H (\* Transmis sous forme de code hexadécimal) \* Voir la structure des données. Ack

[h]] [Set ID]][OK][Data][x]

Données Minimum : 0H - Maximum : 64H

07. Teinte (Commande : kj)

⇒ Permet de régler la teinte. Désactivé lorsque le mode Tableau noir est sélectionné. Transmission

[k][j]][Set ID]][Data][Cr]

Données Rouge : 0H - Vert : 64H (\* Transmis sous forme de code hexadécimal) \* Voir la structure des données. Ack

[i]][Set ID]][OK][Data][x]

Données Rouge : 0H - Vert : 64H

08. Netteté (Commande : kk)

⇒ Permet de régler la netteté. Désactivé lorsque le mode Tableau noir est sélectionné. Transmission

[k][k]][Set ID]][Data][Cr]

Données Minimum : 0H - Maximum : 32H (\* Transmis sous forme de code hexadécimal) \* Voir la structure des données. Ack

[k]][Set ID]][OK][Data][x]

Données Minimum : 0H - Maximum : 32H

09. Commande OSD (Commande : kl)

⇒ Permet d'activer/désactiver le mode OSD. Transmission

[k][I]][Set ID]][Data][Cr]

Données 00 : désactivation du mode OSD 01 : activation du mode OSD Ack

[1][Set ID][OK][Data][x]

Données 00 : désactivation du mode OSD 01 : activation du mode OSD

10. Blocage touches (Commande : km)

⇒ Permet de verrouiller la télécommande et les touches de commande du panneau avant du projecteur. Transmission

[k][m]][Set ID]][Data][Cr]

Données 00 : Désactive le blocage touches 01 : permet d'activer le blocage touches. Ack

[m]] [Set ID]][OK][Data][x]

Données 00 : Désactive le blocage touches 01 : permet d'activer le blocage touches. \* Cette fonction est configurée lorsque les touches de la télécommande ou du panneau de contrôle ne sont pas utilisées. Si l'unité est complètement déchargée une fois débranchée de la prise murale, la fonction VERROU est annulée. \* Si l'unité se trouve en mode de veille avec blocage touches, le projecteur ne répondra pas aux touches marche/arrêt de la télécommande et du panneau de contrôle.

11. Température de couleur (commande : ku)

⇒ Permet de régler la valeur T° couleur. Désactivé lorsque le mode Tableau noir est sélectionné. Transmission

[k][u]][Set ID]][Data][Cr]

Données 00 : Moyen 01 : Froid 02 : Chaud 04 : Naturel (\* Transmis sous forme de code hexadécimal) \* Les données 03 ne sont pas utilisées. Ack

[u]][Set ID]][OK][Data][x]

Données 00 : Moyen 01 : Froid 02 : Chaud 04 : Naturel

12. Niveau noir (commande : nm)

⇒ Permet de régler le niveau de noir. Désactivé lorsque le mode Tableau noir est sélectionné. Transmission [n][m]][Set ID]][Data][Cr] Données 00 : Bas 01 : Haut (\* Transmis sous forme de code hexadécimal) Ack [m]][Set ID]][OK][Data][x] Données 00 : Bas 01 : Haut

14. Configuration automatique (Commande : ju)

⇒ Permet d'optimiser automatiquement l'affichage en mode d'entrée ordinateur. Transmission [j][u]][Set ID]][Data][Cr] Données 01 : À définir (\* Transmis sous forme de code hexadécimal) Ack [u]] [Set ID]][OK][Data][x] Données 01 : À définir

13. Économie d'énergie (Commande : np)

⇒ Permet de définir le mode d'économie d'énergie. Transmission [n][p]][Set ID]][Data][Cr] Données 00 : Minimum 01 : maximum (\* Transmis sous forme de code hexadécimal) Ack [p]] [Set ID]][OK][Data][x] Données 00 : Minimum 01 : maximum

15. Sélection d'entrée (commande : xb)

⇒ Sélectionne le signal d'entrée de l'appareil. Transmission [x][b]][Set ID]][Data][Cr] Données 20 : Entrée externe 40: Composant 1 41: Composant 2 60:RGB 1 61:RGB 2 90 : HDMI (\* Transmis sous forme de code hexadécimal) Ack [b]] [Set ID]][OK][Data][x] Données 20 : Entrée externe 40 : Composant 1 41: Composant 2 60:RGB 1 61:RGB 2 90: HDMI (\* Transmis sous forme de code hexadécimal)

16. Touche (Commande : mc)

⇒ Permet d'envoyer un code de touche à la télécommande IR. Transmission [m][c]][Set ID]][Data][Cr] Code de la touche de données : voir 69 Page. (\* Transmis sous forme de code hexadécimal) Ack [c] [Set ID]][OK][Data][x] Code de la touche de données

17. Préréglages d'image (Commande : ns)

⇒ Permet de définir les préréglages d'image. Transmission [n][s]][Set ID]][Data][Cr] Données 00 : Vif 01: Standard 02 : ÉCO 03 : Cinéma 04 : Jeux 05: Expert 1 06 : Expert 2 07 : Mode Tableau noir (\* Transmis sous forme de code hexadécimal) Ack [s]] [Set ID]][OK][Data][x] Données 00 : Vif 01: Standard 02 : ÉCO 03 : Cinéma 04 : Jeux 05: Expert 1 06:Expert 2 07 : Mode Tableau noir (\* Transmis sous forme de code hexadécimal)

18. Sourdine (Commande : ke)

⇒ Permet d'activer/désactiver la fonction de sourdine. Transmission [k][e]][Set ID]][Data][Cr] Données 00 : permet d'activer la fonction de Sourdine (volume désactivé). 01 : permet de désactiver la fonction de Sourdine (volume activé). Ack [e]] [Set ID]][OK][Data][x] Données 00 : permet d'activer la fonction de Sourdine (volume désactivé). 01 : permet de désactiver la fonction de Sourdine (volume activé).

19. Volume (Commande : kf)

⇒ Permet de régler le volume. Transmission [k][f]][Set ID]][Data][Cr] Données Minimum : 0H - Maximum : 64H (\* Transmis sous forme de code hexadécimal) \* Voir la structure des données. Ack [f]] [Set ID]][OK][Data][x] Données Min. : 0H (Vol 0) - Max. : 64H (Vol 100)

20. Sortie moniteur (Commande : nr)

Sélectionnez l'entrée RGB1 ou RGB2 comme sortie pour le port RGB OUT. Transmission [n][r]][Set ID]][Data][Cr] Données 00 : RGB 1 01 : RGB 2 02 : Automatique Ack [r]] [Set ID]][OK][Data][x] Données 00 : RGB 1 01 : RGB 2 02 : Automatique Code touche

Nom de la touche	Code clé Nom de la touche Code clé
	0x40 JAUNE 0x63
	0x41	BLEU 0x61
>	0x06 Key's	0xA4
<	0x07 USB	0x7C
POWER 0xAD MUTE		0x09
INPUT	0xEF	STILL 0xBC
SETTINGS 0x43	EXIT 0x5B
BACK	0x28	0xB1
OK	0x44	0xB0
ENERGY SAVING	0x95	0xBA
RATIO	0x79	0x8F
BLANK 0x84		0x8E
PICTURE	0x4D	TIMER. 0x26
AUTO	0x92	PAGE 0x00
Q.MENU	0x45	PAGE 0x01
SLEEP	0x0E
SOUND	0x52
VOL +	0x02
VOL -	0x03
ROUGE	0x72
VERT	0x71

SPÉCIFICATIONS

MODÈLES BC775 (BC775-JD)
Résolution (pixels) 1	024 (H) × 768 (V)
Format image 4:3 (H:V)
Taille du panneau (mm)	17.78
Distance de projection (Taille de la vidéo)	Largeur : 1 000 - 7 500 mmTélé : 1 198 - 8 684 mm
Taux de projection vers le haut	100 %
Portée de la télécommande	12 m
Sortie audio 7 W MONO
Type de réception	NTSC M, NTSC 4.43, PAL-B/D/G/H/IPAL M, PAL N, PAL 60, SECAM
Hauteur (mm) 148,5 (avec les pieds)
Largeur (mm) 403,3
Profondeur (mm) 295.5
Poids (kg) 6.2
Casque, oreillette	Impédance : 16 Ω/Puissance en sortie : 10 mW/Épaisseur de la prise : 3,5 mm
USB 5 V, 0,5 A (max.)
Sources d'alimentation	CA 100 à 240 V, 50 Hz / 60 Hz
Environnement de fonctionnement	couleur
	Fonctionnement 0 °C à 40 °C
	Stockage -20 °C à 60 °C
	Humidité relative
	Fonctionnement 0 % - 80 %
	Stockage 0 % - 85 %

- Les images et spécifications contenues dans ce manuel sont sujettes à modification en vue d'améliorer les performances du produit. - Ce projecteur consomme 0,5 W ou en deçà en mode veille. Débranchez le cordon d'alimentation de la prise de courant si le projecteur ne doit pas être utilisé pendant une période prolongée. Moniteurs pris en charge

Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
640 x 350 31	468 70.09
640 x 480 31	469 59.94
720 x 400 31	469 70.08
800 x 600 37	879 60.31
1 024 x 768 48	363 60.00
1 152 x 864 54	348 60.053
1 280 x 800 49	7 59.81
1 280 x 1 024 63	981 60.02
1 400 x 1 050 65	3 60
1 680 x 1 050 65	3 59.95

- Si un signal non pris en charge est entré dans le projecteur, il ne s'affiche pas correctement à l'écran ou le message « Aucun signal » ou « Format non valide » s'affiche. - Ce produit prend en charge le protocole DDC1/2B comme fonction Plug & Play (reconnaissance automatique des moniteurs d'ordinateur). - Types de signal de synchronisation ordinateur pris en charge : synchronisation séparée. - La résolution 1 024 x 768 est recommandée pour obtenir une qualité d'image optimale en mode ordinateur. Modes HDMI/DVI-TNT pris en charge

Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
480p	31.47	60
	31.47	59.94
	31.5	60
576p 31.25	50
720p	45	60
	44.96	59.94
	37.5	50
1080i	33.75	60
	33.72	59.94
	28.125	50
1080p	67.5	60
	67.432	59.939
	27	24
	26.97	23.976
	33.75	30
	33.71	29.97
	56.25	50

Connexion au port composant

Signal	Component
480i/576i	o
480p/576p o
720p, 1080i o
1080p o

Logiciels libres Information

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences open source de ce produit, rendez-vous sur http://opensource.lge.com. En plus du code source, tous les termes de la licence, ainsi que les exclusions de responsabilité et les droits d'auteur, sont disponibles au téléchargement. LG Electronics propose de vous fournir le code open source sur CD-ROM en échange des coûts couvrant cet envoi, notamment le coût du support, des frais de port et de prise en charge, une fois la demande reçue par LG Electronics à l'adresse suivante : [e-mail]. La validité de cette offre est de trois (3) ans à partir de la date d'achat du produit.

LG

Life's Good Le modèle et le numéro de série du projecteur figurent à l'arrière ou sur le côté du projecteur. Inscrivez-les ci-dessous pour référence ultérieure. MODÈLE NUMÉRO DE SÉRIE \_\_\_\_
