MODE D'EMPLOI PPA-360 Vogel's

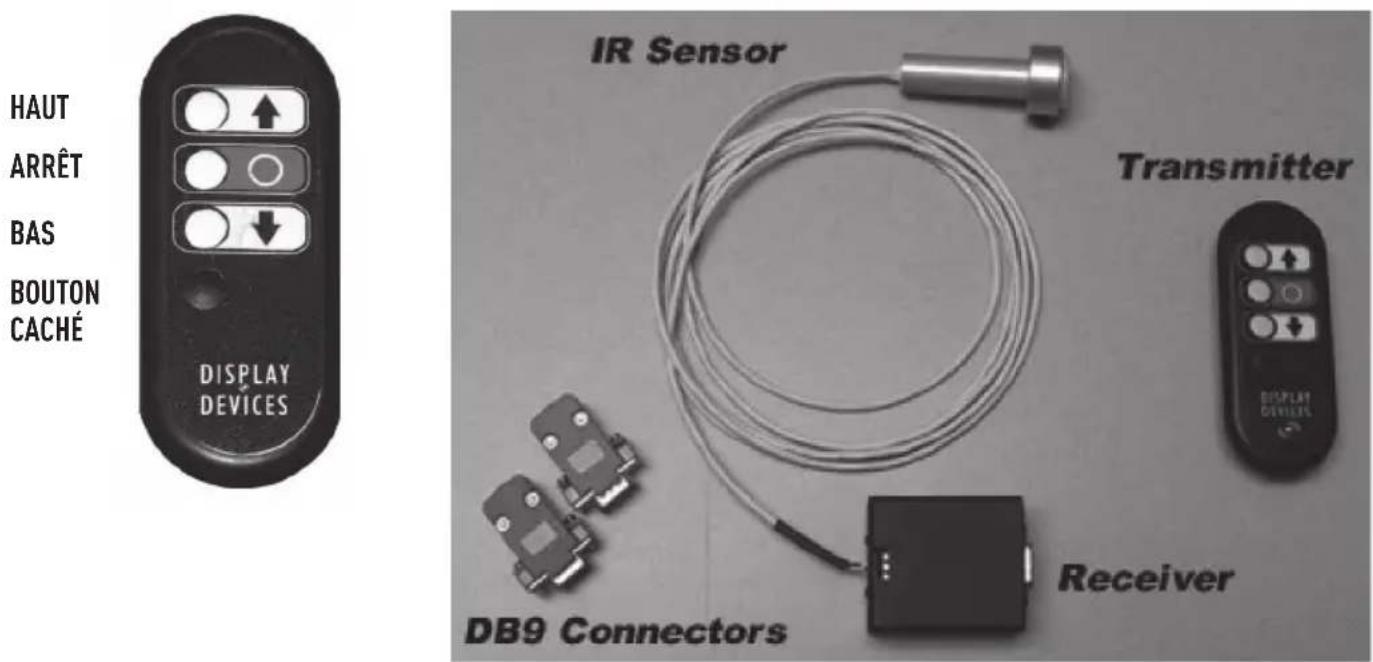

Télécommande infrarouge à quatre boutons – Consignes d'utilisation Version pour élévateur de projecteur

Utilisation

Lorsque le boîtier de commande est mis sous tension, la télécommande infrarouge se met en marche. Le témoin lumineux vert clignote 20 fois. Le témoin lumineux rouge indique des codes pour l'élévateur de projecteur. Veuillez consulter le mode d'emploi de l'élévateur de projecteur pour la liste des codes d'élévateur des témoins lumineux.

Par défaut, la télécommande infrarouge utilise le mode Automatique (Haut, Bas, Arrêt). Les fonctions de base (HAUT, BAS, ARRÊT) s'activent en appuyant sur le bouton pendant 1 seconde.

REMARQUE : Pour une programmation précise des positions d'utilisation et de maintenance, il est recommandé d'utiliser la télécommande câblée fournie avec l'élévateur.

La télécommande infrarouge ne permet pas de réinitialiser la limite inférieure électronique.

Retour en position initiale (tout en haut) Flèche HAUT

Vers la position d'utilisation (1ère position programmée) Flèche BAS

Arrêt du mouvement Bouton STOP (rouge)

Vers la position de maintenance (2 ^e position programmée) Maintenir le bouton CACHÉ enfoncé pendant une seconde, relâcher, puis appuyer brièvement sur BAS

Activation du mode Manuel Appuyer sur le bouton CACHÉ pendant 5 secondes, relâcher, puis appuyer sur ARRÊT pendant 5 (Le témoin lumineux vert clignote lentement)

secon des

Commandes du mode Manuel

Les fonctions suivantes sont uniquement disponibles en mode Manuel.

Fonction Bouton

Réglage de la position d'utilisation (tout en haut) Maintenir le bouton CACHÉ enfoncé pendant une seconde, relâcher, puis appuyer brièvement sur HAUT

Réglage de la position de maintenance Maintenir le bouton CACHÉ enfoncé pendant une seconde, relâcher, puis appuyer brièvement sur BAS

Sortie du mode Manuel Maintenir le bouton CACHÉ enfoncé pendant une seconde, relâcher, puis appuyer brièvement sur ARRÊT

Correction des erreurs

Arrêt Clignotements d'erreur Maintenir le bouton ARRÊT enfoncé pendant 10 secondes.

Contournement 7 clignotements Maintenir le bouton ARRÊT enfoncé pendant 10 secondes, relâcher, puis appuyer sur le bouton CACHÉ pendant 5 secondes, relâcher, puis appuyer sur HAUT. L'élévateur monte, déverrouille l'interrupteur de fin de course et s'arrête.

Témoins lumineux

VOYANT ROUGE Identique aux codes de l'élévateur

VOYANT VERT ÉTEINT En mode Automatique

Clignotement lent En mode Manuel

Clignotement rapide Bouton Caché enfoncé pendant 5 secondes, en attente d'une nouvelle pression de bouton - ou -

Clignotement rapide Confirmation du réglage de la position d'utilisation/de maintenance

Clignotement intermittent

Réception du signal infrarouge

Clignotement rapide 20 fois Mise sous tension

Correspondance des broches : DB9 mâle vers DB9 femelle

1 Noir - HAUT
2 Rouge - BAS
3 Vert - ARRÊT
4 Bleu - RÉGLAGE
5 Jaune - CONTOURNEMENT
6 Blanc - Commun
7 Violet - Témoin lumineux
8 Orange – Contournement de l'interrupteur de sécurité
9 Marron +5V

Mode de programmation

Les fonctions suivantes sont uniquement disponibles en mode Manuel.

Fonction Bouton

Réglage de la position d'utilisation (tout en haut) Maintenir le bouton CACHÉ enfoncé pendant une seconde, relâcher, puis appuyer sur le bouton HAUT

Réglage de la position de maintenance Maintenir le bouton CACHÉ enfoncé, relâcher, puis appuyer sur le bouton BAS

Sortie du mode Manuel Maintenir le bouton CACHÉ enfoncé pendant une seconde, relâcher, puis appuyer sur le bouton ARRÊT (Rouge)

Correction des erreurs

Arrêt Clignotements d'erreur Maintenir le bouton ARRÊT enfoncé pendant 10 secondes

Contournement 7 clignotements Maintenir le bouton ARRÊT enfoncé pendant 10 secondes, relâcher, puis maintenir le bouton CACHÉ enfoncé pendant 5 secondes, relâcher, puis appuyer sur HAUT.

Caractéristiques techniques

Conformité CE contrôlée selon essai de conformité EN 61000-6-1:2001 et EN 61000-6-3:2007

Portée : 5-10 mètres

Alimentation : 5 volts CC, 100 mA

Piles : 2 x type AA alcalin

Infrarouge : 38 kHz
