FRM 1200 B3 - Tondeuse à gazon FLORABEST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon électrique
Marque	Florabest
Modèle	FRM 1200 B3
Puissance absorbée	1200 W
Tension de réseau	220-240 V~, 50/60 Hz
Régime de ralenti	3350 tr/min
Largeur de coupe	310 mm
Hauteur de coupe	20 / 40 / 60 mm (3 positions)
Classe de protection	II
Type de protection	IP24
Poids	7,7 kg
Volume du bac de ramassage	30 L
Niveau de pression acoustique (LpA)	84 dB(A) ; KpA = 3 dB(A)
Niveau de puissance acoustique garanti	96,0 dB(A)
Vibration à la poignée	1,3 m/s²
Longueur maximale du câble rallonge	75 m (type H05VV-F ou H05RN-F, section ≥ 2,5 mm²)
Garantie	3 ans
Pièces de rechange principales	Lame (réf. 13700209), Bac de ramassage (réf. 91093478)
Entretien et nettoyage	Nettoyer avec une brosse ou un chiffon ; ne pas asperger d'eau ; graisser les roues régulièrement
Sécurité	Double isolation ; arrêt moteur en relâchant le levier ; lame continue de tourner après arrêt

FOIRE AUX QUESTIONS - FRM 1200 B3 FLORABEST

Comment régler la hauteur de coupe du Florabest FRM 1200 B3 ?

La hauteur de coupe se règle individuellement sur chaque roue. Dévissez les roues, placez-les dans la position souhaitée (20, 40 ou 60 mm) puis revissez. Pour une pelouse d'ornement, réglez entre 25 et 40 mm ; pour un gazon utilitaire, entre 30 et 60 mm. Adaptez la hauteur pour ne pas surcharger le moteur.

Comment monter le sac de ramassage d'herbe ?

Pour accrocher le sac, soulevez la protection anti-chocs, accrochez le sac par l'arrière, puis rabattez la protection sur le sac pour le maintenir. Pour le retirer, soulevez à nouveau la protection et décrochez le sac. N'utilisez jamais la tondeuse sans protection anti-chocs.

Que faire si la tondeuse ne démarre pas ?

Vérifiez d'abord l'alimentation électrique : prise, câble et rallonge. Si tout est correct, la cause peut être un interrupteur défectueux, des balais de charbon usés ou un moteur défectueux. Dans ces cas, contactez le service après-vente. Assurez-vous également que la hauteur de coupe n'est pas trop basse pour l'herbe haute.

Comment changer la lame de la tondeuse ?

Débranchez l'appareil et attendez l'arrêt complet de la lame. Retournez la tondeuse, portez des gants épais, maintenez la lame et desserrez la vis centrale (clé de 13) dans le sens anti-horaire. Remplacez par une lame neuve (réf. 13700209) en positionnant correctement la lame et en serrant fermement la vis.

La tondeuse vibre anormalement, que faire ?

Des vibrations anormales peuvent être dues à une lame desserrée ou endommagée, ou à l'accumulation d'herbe sous le carter. Vérifiez le serrage de la vis de lame, nettoyez la zone autour de la lame et inspectez la lame pour détecter des déformations ou des fissures. Remplacez la lame si nécessaire.

Quelles sont les consignes de sécurité importantes pour utiliser cette tondeuse ?

Lisez entièrement la notice. Ne tondez jamais sous la pluie ou sur de l'herbe mouillée. Portez des chaussures solides et un pantalon long. Tenez les enfants et animaux à distance. Débranchez toujours avant nettoyage ou réglage. La lame continue de tourner après l'arrêt : attendez son immobilisation complète.

Comment entretenir la tondeuse après utilisation ?

Nettoyez le carter, les roues et la zone d'éjection avec une brosse ou un chiffon. N'utilisez jamais d'eau ni de solvants. Graissez les roues de temps en temps. Vérifiez régulièrement le serrage des vis et l'état de la lame. Stockez l'appareil au sec, hors de portée des enfants, avec la poignée pliée.

Quelle est la longueur maximale de rallonge autorisée ?

La rallonge doit être de type H05VV-F ou H05RN-F, de section minimale 2,5 mm², et ne pas dépasser 75 mètres. Déroulez toujours complètement le câble et utilisez le délestage de traction pour éviter de tirer sur la prise.

La tondeuse s'arrête en cours de tonte, pourquoi ?

Cela peut être dû à une herbe trop haute qui surcharge le moteur (rehaussez la coupe) ou à un blocage par un corps étranger (pierre, branche). Débranchez la tondeuse, retirez l'obstacle et vérifiez que la lame tourne librement. Si le problème persiste, contactez le SAV.

Où trouver les pièces de rechange pour le modèle FRM 1200 B3 ?

Les pièces détachées peuvent être commandées auprès du revendeur ou du centre de service Grizzly. Les références principales : lame de rechange (13700209) et bac de ramassage (91093478). Pour toute commande, indiquez le modèle et le numéro de pièce.

MODE D'EMPLOI FRM 1200 B3 FLORABEST

Traduction du mode d'emploi d'origine

GB

ELECTRIC LAWNMOWER

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

IT CH

Fins d'utilisation ....17

Description générale ......18

Volume de la livraison ....

Aperçu ....

Description du fonctionnement .....

Données techniques .....18

Consignes de sécurité .....19

Pictogrammes sur l'appareil .....

Consignes générales de sécurité .....

Montage 23

Monter la poignée en arceau .....23

Monter le sac de ramassage

d'herbe 23

Utilisation 23

Accrocher / retirer le sac de

ramassage d'herbe 23

Régler la hauteur de coupe .....24

Mettre sous et hors tension .....24

Travailler avec la tondeuse à gazon .24

Nettoyage / Maintenance / Stockage ....25

Travaux généraux de maintenance

et de nettoyage ....25

Changer la lame 25

Stockage....26

Elimination et écologie ......26

Pièces de rechange .....26

Recherche des pannes ......27

Garantie 28

Agence de service après-vente ...29

Traduction de la déclaration de conformité CE originale ....54

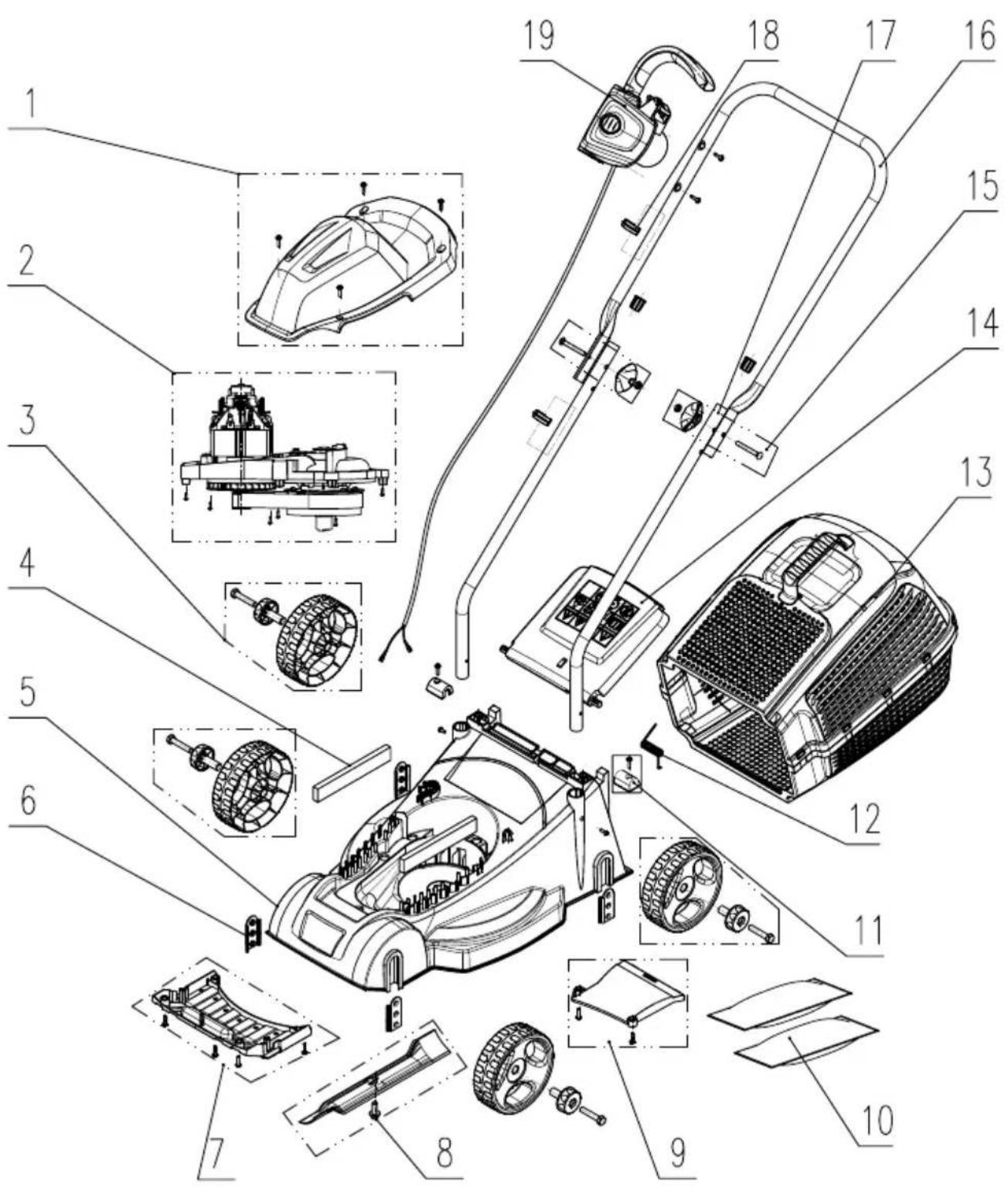

Vue éclatée ....57

Introduction

Toutes nos félicitations pour l'achat de votre nouvel appareil.

18 Vous avez ainsi choisi un produit de 18 qualité supérieure. La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la

19 sécurité, l'utilisation et l'élimination des

19 déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués.

Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d'utilisation

L'appareil est uniquement conçu pour couper le gazon et l'herbe des pelouses dans le domaine familial. Cet appareil n'est pas adapté à une utilisation industrielle.

Toute utilisation industrielle met fin à la garantie.

Toute autre application qui n'est pas catégoriquement autorisée dans ce mode d'emploi peut entraîner des dommages sur l'appareil et présenter un grave danger pour l'utilisateur.

L'appareil a été conçu pour être utilisé par des adultes. Les enfants ainsi que les personnes qui ne connaissent pas ce mode d'emploi ne doivent pas utiliser l'appareil.

L'utilisation de l'appareil est interdite en cas de pluie ou dans un environnement humide.

Le fabricant n'est pas responsable des dommages qui seraient causés par un usage contraire aux prescriptions ou par une manipulation non conforme

Description générale

Volume de la livraison

Retirez l'appareil prudemment de l'emballage et vérifiez si les parties suivantes sont complètes :

• Tondeuse à gazon et poignée en arceau avec ligne de raccordement
• Barre inférieure
• Panier de ramassage d'herbe (en 3 parties)
• 2 vis pour la fixation du bras
• 2 écrous d'aile et vis à pour la fixation de la poignée en arceau
• 2 supports pour la fixation de la ligne de raccordement
• Roues

Aperçu

1 Poignée en arceau
2 Ecrous d'aile
3 Barre inférieure
4 Sac de ramassage
5 Roues
6 Boîtier de la tondeuse à gazon
7 Protection anti-chocs
8 Support de câble
9 Prise de courant pour câble d'alimentation
10 Bouton de déverrouillage
11 La décharge de traction de câble
12 Levier de démarrage

Description du fonctionnement

La tondeuse à gazon électrique est équipée d'un outil tranchant tournant parallèlement au niveau de coupe. Elle est munie d'un électromoteur à haute performance, d'un solide boîtier synthétique, d'un commutateur de sécurité, d'une protection anti-chocs et d'un sac de ramassage. De plus l'appareil est réglable en hauteur sur 3 postions et ses roues sont manoeuvrables.

Les descriptions suivantes vous indiquent le fonctionnement des dispositifs de commande.

Données techniques

Tondeuse à gazon électrique ...... FRM 1200 B3

Puissance absorbée du moteur .... 1200 W Tension de réseau ..... 220V-240V\~, 50/60 Hz

Régime de ralenti (n₀) ..... 3350 tr/mn Largeur de la lame ..... environ 310 mm Hauteur de coupe ..... 20 /40 /60 mm Classe de protection ..... □ II

Type de protection IP 24 Poids 7,7 kg

Volumes du panier de ramassage d'herbe 30 l

Niveau de pression acoustique(LpA) 84 dB(A); KpA = 3 dB(A)

Niveau sonore mesuré (LWA) ...... 93 dB(A); KwA = 3 dB(A)

garanti....96,0 dB(A) Vibration à la poignée (an)....1,3 m/s²

Des modifications techniques et optiques en vue d'un perfectionnement sont possibles sans notification préalable. C'est pourquoi toutes les dimensions, informations, remarques et déclarations mentionnées dans ce manuel sont sans engagement de notre part. Par conséquent, des prétentions à des revendications juridiques qui se basent sur le manuel d'instructions d'emploi seront sans effet.

La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre.

L'indication du fait que la valeur totale de

vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

Avertissement :

émission de vibration au cours de l'utilisation réelle de l'outil élec- trique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil.

Il est nécessaire de fixer des mesures de sécurité pour la protection de l'opérateur, qui sont basées sur une estimation de l'exposition dans les conditions d'utilisation réelles (compte tenu de toutes les parties constituantes du cycle de fonctionnement, telles que les temps d'arrêt de l'outil et de fonctionnement au repos, en plus du temps de déclen-

chement).

Consignes de sécurité

Cette section traite des principales normes de sécurité en cas de travail avec la tondeuse à gazon électrique.

Pictogrammes sur l'appareil

tention!

Lisez attentivement le mode d'em-Lisez attentivement de anlèm de c'ape ploi.

N'exposez pas l'appareil à l'humi-N'dité. Ne travaillez pas sous la pluie et ne coupez pas d'herbe mouillée.

Attention - Lames de coupe acé-Attention rées ! Tenir à distance les pieds et les mains. Risque de blessure! ant tout réglage ou travail de nettoyage ou si le câble d'alimentation secteur est bloqué ou est endommagé, arrêter le moteur et retirer la fiche de secteur

Danger en cas de câble alimentation secteur dommagé. mir le câble d'alimentation teur à distance de l'appareil et de la lame de coupe !

Attention ! Après arrêt, la lame de la tondeuse continue de tourner pendant quelques instants.

Portez des protections oculaires et auriculaires.

Indication du niveau sonore en dB.

Classe de protection II

Ne pas jeter l'appareil électrique vec les ordures ménagères .

fiven De a m l e r c o d e c d' e p e

Consignes diversécurité générales

Risque de blessure par les cules éjectées de la coupe ir les personnes à distance du faucheur.

En cas d'usage non conforme, cet blessure pour les couriers des blessures graves. Pour éviter des dommages personnels et des dégâts matériels, lisez et faites respecter impérativement les consignes de sécurité suivantes, connaissez parfaitement les dispositifs de commande.

En cas d'usage non conforme, cet appareil peut causer des blessures graves. Pour éviter des dommages personnels et des dégâts matériels, lisez et faites respecter impérativement les consignes de sécurité suivantes, connaissez parfaitement les dispositifs de commande.

Préparatifs :

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Ne permettez jamais à des enfants ou à d'autres personnes qui ne connais- sent pas le mode d'emploi d'utiliser l'appareil. Les prescriptions locales peuvent fixer l'âge minimum de l'opé- rateur.

- Les enfants doivent être surveillés pour garantir qu'ils ne jouent pas avec l'appareil.

- N'utilisez jamais l'appareil lorsque des personnes, en particulier des enfants et des animaux domestiques se tiennent à proximité.

- L'opérateur ou l'utilisateur est responsable des accidents ou dégâts sur les autre personnes ou sur leurs propriétés. Inspectez le terrain sur lequel l'appareil sera employé et retirez les pierres, les branches, les fils ou autres corps hétérogènes qui pourraient être happés puis éjectés par la lame.

- Portez des vêtements de travail appropriés, tels que de solides chaussures avec semelles

antidérapantes et un pantalon long et épais. N'utilisez pas l'appareil, si vous êtes pieds nus ou portez des sandalettes.

- Avant chaque utilisation, effectuez un examen visuel de l'appareil. N'utilisez pas la tondeuse si certains appareillages de protection (par exemple la protection anti-chocs ou le sac de ramassage), des parties du dispositif de coupe ou des boulons manquent, sont usés ou sont endommagés. Pour éviter un déséquilibre, les outils endommagés et les boulons ne peuvent être échangés que partiellement.

- Soyez prudent avec les appareils comportant plusieurs outils de coupe, puisque le mouvement d'une lame peut entraîner la rotation des lames restantes.

- Utilisez seulement des pièces de rechange et des accessoires qui ont été fournis et sont recommandés par le fabricant. L'utilisation de pièces étrangères entraîne une annulation immédiate du droit de garantie

Travailler avec l'appareil :

Pendant le travail, ne placez pas les pieds et les mains à proximité ou sous les pièces rotatives. Vous risquez de vous blesser !

Faites attention à la protection contre le bruit et aux instructions locales. L'utilisation de l'appareil peut être limitée à certaines heures précises ou même interdite (par exemple, le dimanche et les jours fériés), pendant certaines heures du jour déterminées (heures du déjeuner, repos nocturne) ou dans certaines zones particulières (par exemple, lieux de cure, cliniques, etc.).

- Allumez le moteur après avoir lu les instructions et seulement si vos pieds sont à distance de sécurité des outils tranchants.

- N'utilisez pas l'appareil sous la pluie, par mauvais temps, dans un environnement humide ou sur du gazon mouillé. Travaillez seulement à la lumière du jour ou avec un bon système d'éclairage.

- Ne travaillez pas avec l'appareil jusqu'à épuisement, si vous êtes fatigué ou déconcentré ou après avoir bu de l'alcool ou pris des médicaments. Faites toujours une pause de temps en temps. Respectez des temps de travail raisonnables.

- Pendant le travail, faites attention à avoir une position stable, en particulier sur des terrains en pente. Tondre transversalement sur les pentes, mais jamais en montant ou en descendant. Soyez particulièrement prudent si vous changez le sens de déplacement sur une pente. Ne travaillez pas sur des pentes excessivement raides.

- Dirigez l'appareil seulement à la vitesse du pas. Soyez particulièrement prudent si vous faites faire demi-tour à l'appareil, en vous approchant de lui ou si vous vous déplacez en arrière.

- Mettez l'appareil en marche avec prudence, conformément aux instructions de ce guide d'utilisation. Faites attention à respecter une distance suffisante entre les pieds et les lames.

- Ne basculez pas l'appareil lors de la mise en marche à moins que cela ne ce soit nécessaire en étant arrêté dans de hautes herbes. Dans ce cas, basculez l'appareil en appuyant sur la barre de poignée de telle sorte que les roues avant de l'appareil se soulèvent légèrement. Contrôlez toujours que les deux mains se trouvent en position de travail avant que l'appareil ne soit reposé à nouveau sur le sol.

- Ne travaillez jamais sans le sac de ramassage ou la protection anti-chocs. Tenez-vous toujours à distance de l'ouverture d'éjection.

Attention ! Après arrêt, la lame de la tondeuse continue de tourner pendant quelques instants.

Risque de blessure !

- L'appareil ne doit pas être soulevé ou être transporté tant que le moteur fonctionne. Mettez l'appareil hors tension, s'il doit être basculé afin d'être transporté, afin de traverser des surfaces autre que gazonnées pour le déplacer jusqu'à d'autres emplacements à tondre.

- Conservez toujours propre et libre d'accès l'ouverture d'éjection de l'herbe. Retirez les déchets de coupe uniquement après l'arrêt de l'appareil.

- Ne laissez jamais l'appareil sans surveillance sur le lieu de travail.

- Ne travaillez pas avec un appareil endommagé, incomplet ou modifié sans le consentement du fabricant de l'appareil. N'utilisez jamais l'appareil avec des appareillages de protection endommagés ou les dispositifs de protection ou des installations de sécurité manquantes, tel que dispositif de projection et / ou de ramassage d'herbe.

- Ne surchargez pas votre appareil. Travaillez seulement dans la gamme de puissance indiquée et ne changez pas les réglages du moteur. N'utilisez aucune machine d'un rendement faible pour de lourds travaux. N'utilisez pas votre tondeuse pour des buts pour lesquels elle n'a pas été conçue.

- N'utilisez pas l'appareil à proximité de liquides inflammables ou de gaz. En cas d'inobservation de cette consigne, il existe un risque d'incendie ou d'explosion.

FR CH

- Ne soulevez jamais l'appareil, ne le transportez pas lorsque le moteur tourne.

- Ne pas mettre en route le moteur lorsqu'on est face à la goulotte d'éjection.

- Mettez l'appareil hors tension et retirez la fiche de secteur et s'assurer que toutes les parties mobiles sont à l'arrêt complet :

• Toujours, quand vous quittez la machine,
• Avant que vous nettoyiez l'ouverture d'éjection ou éliminiez la cause des blocages,
• Si l'appareil n'est pas utilisé,
• Avant de contrôler, nettoyer l'appareil ou de travailler sur celui-ci,
• Si le câble d'alimentation secteur est endommagé ou s'il s'est enchevêtré,
• Si l'appareil a rencontré un corps hétérogène pendant le travail ou si les vibrations inaccoutumées se produisent. En ce cas, examinez dans l'appareil afin de détecter d'éventuels dommages et faites le réparer si nécessaire.
  -N'approchez jamais les mains ou les pieds à proximité des pièces mobiles. Lors des travaux de fauchage, ne jamais les mettre devant l'ouverture d'éjection de l'herbe.

Maintenance et stockage :

• Faites en sorte que tous les écrous, les boulons et les vis soient solidement serrés et que l'appareil soit en état de travailler en sécurité

• N'essayez pas de réparer vous-même l'appareil à moins que vous ne possédiez pour cela la formation correspondante. Tous les travaux qui ne sont pas mentionnés dans ce mode d'emploi ne peuvent être exécutés que dans les ateliers de service après-vente autorisés.

• Conservez l'appareil dans un endroit sec et hors de la portée des enfants.

• Manipulez votre appareil avec soin. Conservez les lames de coupe acérées et propres afin de pouvoir travailler mieux et plus vite. Respectez les règlements d'entretien.
• Si vous changez le dispositif de coupe, portez des gants de protection.
• Contrôlez régulièrement le dispositif de collecte de l'herbe afin de détecter usure et déformations. Pour des raisons de sécurité, remplacez les pièces usées ou endommagées. Soyez particulièrement prudent afin de ne pas coincer vos doigts entre les lames rotatives et les parties fixes de la machine.
• Vérifiez que vous n'utilisez que des lames de recharge autorisées par le fabricant.

Sécurité électrique :

• Faites attention à ce que la tension de réseau corresponde aux indications de la plaque signalétique.
• Dans la mesure du possible, branchez l'appareil seulement à une prise de courant munie d'un appareillage de protection de courant de défaut (commutateur FI) avec un courant de déclenchement ne dépassant pas 30 milliampères.
• Evitez les contacts avec les corps ayant des parties enterrées (par exemple, des clôtures métalliques, des poteaux en métal).

• Utilisez seulement les câbles d'alimentation secteur admis du type de construction H05VV-F ou H05RN-F qui sont conçus pour un usage en plein air et avec une longueur maximale de 75 m. La coupe transversale de cordon du câble d'alimentation secteur doit faire au moins 2,5 mm². Avant utilisation, déroulez toujours le câble dans sa totalité et vérifiez que celui-ci n'est pas endommagé.

• Utilisez pour la fixation du câble d'alimentation secteur la suspension à câble prévue à cet effet.

• Pendant les travaux de coupe, maintenez le câble d'alimentation secteur à distance de la lame de coupe. Les lames de coupe peuvent endommager le câble d'alimentation secteur et venir au contact de pièces sous tension. Dirigez le câble d'alimentation secteur toujours derrière l'utilisateur.
• N'utilisez pas le câble d'alimentation secteur pour tirer sur la fiche de la prise de courant. Protégez le câble d'alimentation secteur de la chaleur, de l'huile et de tout contact avec des bords aiguisés.
• Si le câble d'alimentation de cet appareil est endommagé, il doit être remplacé par une câble d'alimentation spécial qui est disponible chez le fabricant ou auprès de son service après-vente.
• Ne connectez aucun câble d'alimentation secteur endommagé au réseau électrique. Ne touchez aucun câble d'alimentation secteur endommagé tant que celui-ci est connecté au réseau électrique. Un câble d'alimentation secteur endommagé peut être en contact avec des parties sous tension.
• Ne pas toucher la tondeuse si les câbles sont endommagés ou usés.

Montage

Avant d'exécuter un quelconque travail sur l'appareil, retirez la fiche de secteur. Il existe un risque pour le personnel.

Monter la poignée en arceau

1. Insérez la barre inférieure (3) dans le logement du boîtier de la tondeuse à gazon (6).

2. Fixez la barre (3) avec les vis jointes (13).

3. Vissez les quatre roues (5) au carter de la tondeuse à gazon (6). Toutes les roues doivent être réglées à la même hauteur.

1. Fixez à la barre inférieure (3) la poignée en arceau (1) avec les vis jointes et les écrous d'aile (2) Deux positions sont possibles.

2. Clipsez les supports de câble (8) à la barre inférieure (3) et fixez ainsi le câble.

Si vous desserrez les deux écrous d'aile, vous pouvez rabattre la poignée en arceau lorsque vous stockez l'appareil. Faites attention à ce que le câble d'alimentation secteur ne soit pas soumis à pression.

Monter le sac de ramassage d'herbe

1. Reliez le sac de ramassage (16).

2. Reliez le poignée (15) dans le sac de ramassage (16).

Il est interdit d'utiliser la tondeuse à gazon sans protection anti-chocs. Il existe un risque de blessure.

Nous recommandons d'utiliser toujours la tondeuse à gazon avec le panier collecteur d'herbe. Dans le cas contraire, cela peut entraîner une tonte défectueuse.

Utilisation

Accrocher / retirer le sac de ra- massage d'herbe

1. Pour accrocher le sac de ramas-1. sage (4) soulevez la protection

anti-chocs (7) et accrochez le sac de ramassage (4). Rabattez la protection anti-chocs (7) sur le sac de ramassage (4). Celle-ci maintient le sac de ramassage (4) à la position correcte.

1. Pour retirer le sac de ramassage (4) soulevez la protection anti-chocs (7) et décrochez le sac de ramassage (4). Rabattez en arrière la protection anti-chocs (7) sur le boîtier de la tondeuse (6).

Régler la hauteur de coupe

Mettez l'appareil hors tension, retirez la fiche de secteur et attendez l'arrêt complet de la lame. Il existe un risque de dommage sur le personnel.

La tondeuse à gazon peut être réglée aux hauteurs de coupe suivantes, grâce à trois positions différentes des roues avant et arrière, par réglage individuel des roues:

60 mm - grande hauteur de coupe 40 mm - hauteur de coupe moyenne 20 mm - petite hauteur de coupe

1. Dévissez les roues (5).

2. Revissez les roues (5) dans la position souhaitée.

La hauteur de coupe correcte pour un gazon d'ornement est environ 25 - 40 mm, pour un gazon utilitaire d'environ 30 -60 mm.

Pour la première coupe en début de saison, nous conseillons de choisir une haute hauteur de coupe.

Faites attention à la protection contre le bruit et aux instructions locales.

Mettre sous et hors tension

1. Insérez la fi che du câble d'ali-1. Insérez mentation secteur dans la prise de courant (A 9) de la poignée en arceau (A 1).

2. Pour le délestage de la traction formez une boucle avec le câble d'alimentation secteur et accrochez celui-ci dans le délestage de traction (11). Observez l'illustration H pour plus de détails.

3. Connectez l'appareil à la tension de réseau.

4. Avant la mise sous tension faite attention à ce que l'appareil ne touche aucun objet.

5. Pour la mise sous tension, appuyez sur le bouton de déverrouillage (10) de la poignée et simultanément, gardez enfoncé le levier de démarrage (12). Relâchez le bouton de déverrouillage (10).

6. Pour mettre hors tension, relâchez le levier de démarrage (12).

Après la mise hors tension de l'appareil, la lame tourne encore pendant quelques secondes. Ne touchez pas la lame en rotation. Vous pourriez vous blesser.

Travailler avec la tondeuse à gazon

Un fauchage à intervalles réguliers contribue au renforcement de la pousse de l'herbe mais fait cependant simultanément dépérir les mauvaises herbes. C'est pourquoi après chaque coupe, le gazon devient plus dense et que coupé régulièrement, il résiste mieux à la charge. La première coupe s'effectue partir du mois d'avril quand la hauteur de l'herbe est de 70 - 80 mm. Pendant la période de pousse

principale, le gazon est fauché au moins une fois par semaine.

• Dirigez le câble de prolongation toujours derrière vous puis disposez le sur la partie de la pelouse déjà tondue.
• Poussez la tondeuse à la vitesse d'un marcheur en essayant de tondre en ligne droite. Pour obtenir une belle tonte, les chemins parcourus doivent toujours se chevaucher de quelques centimètres.
• Réglez la profondeur de coupe de telle sorte que l'appareil ne soit pas surchargé. Dans le cas contraire, le moteur peut être endommagé.
  En cas de terrain en pente, travaillez toujours transversalement. Soyez particulièrement prudent lorsque vous reculez avec l'appareil ou que vous le tirez
• Nettoyez l'appareil après chaque utilisation tel que décrit dans le chapitre : « Nettoyage, maintenance, stockage ».

Une fois le travail terminé et pour le transport de l'appareil, retirez la fiche de secteur et attendez l'arrêt complet de la lame. Vous risqueriez sinon de vous blesser.

Nettoyage / Maintenance / Stockage

Faites exécuter les travaux qui ne sont pas décrits dans ce mode d'emploi, par le technicien d'un service après-vente disposant de notre autorisation. Utilisez seulement des pièces d'origine.

Si vous manipulez la lame, portez des gants.

Avant toutes les opérations de maintenance et les travaux de nettoyage, mettez l'appareil hors tension, retirez la fiche de secteur et attendez l'arrêt complet de la lame.

Il existe un risque de blessure.

Travaux généraux de main- tenance et de nettoyage

N'aspergez jamais la tondeuse à gazon avec l'eau.

• Conservez l'appareil toujours propre. Pour le nettoyage, utilisez une brosse ou un chiffon mais aucun produit de nettoyage ou de solvant.
• Une fois la tonte terminée, avec une spatule en bois ou en matière plastique, éliminez les restes de plantes qui adhèrent aux parois et aux roues, aux buses d'aération, dans l'ouverture d'éjection et autour de la lame. N'utilisez aucun objet dur ou acéré, vous pourriez endommager l'appareil.
  • Graissez en temps en temps les roues.
• Avant chaque utilisation, contrôlez la tondeuse à gazon pour détecter les manques évidents, les pièces usées ou endommagées. Vérifiez que tous les écrous, boulons et vis tiennent bien
• Contrôlez les couvercles et les appareillages de protection pour vérifier leur bonne tenue et détecter des dommages éventuels Echangez ceux-ci s'il y a lieu.

Changer la lame

Si est la lame est émoussée, il est possible de la faire aiguiser dans un atelier spécialisé. Si la lame est endommagée ou présente un déséquilibre, elle doit être échangée (voir le chapitre des pièces de rechange).

1. Retournez l'appareil.

2. Utilisez des gants épais et maintenez solidement la lame (18). A l'aide d'une clé à écrous (ouverture de clé 13), tournez la vis de la lame (17) dans le sens inverse des aiguilles d'une montre par rapport à l'axe du moteur (19).

3. Montez une nouvelle lame (18) en sens inverse. Faites attention à ce que la lame (18) soit positionnée correctement et que la vis soit solidement vissée (17).

Stockage

• Conservez l'appareil au sec et en hors de la portée des enfants. Desserrez les écrous d'aile et repliez la barre de poignée pour que l'appareil prenne moins de place. Pour cela les câbles ne doivent pas être serrés.
• Faites refroidir le moteur avant que vous ne déposiez l'appareil dans un local fermé
• N'entourez l'appareil avec un sac de nylon car de l'humidité pourrait se former.

Nous ne sommes pas responsable des dégâts provoqués par nos appareils, si de tels dommages sont dus à une réparation incorrecte ou l'utilisation de pièces non d'origine ou par un usage non conforme aux prescriptions

Elimination et écologie

Respectez la réglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.

Il ne faut pas se débarrasser des machines par le biais des ordures ménagères.

Les pièces en matière plastique et en métal peuvent être triées et recyclées. Demandez conseil sur ce point à notre centre de services.

Pièces de rechange

Vous pouvez commander directement les pièces détachées suivantes chez votre revendeur ou bien par l'intermédiaire du centre de services Grizzly. Lorsque vous désirez commander, prière d'indiquer le type de machine et le numéro de la pièce détachée.

Lame de rechange .....13700209

Ramassage d'herbe .....91093478

Recherche des pannes

Problème Cause possible		Résolution des pannes
L'appareil ne démarre pas	Pas de tension de éseau	Contrôler la prise de courant, les câbles, la commande, la prise, si nécessaire, faire réparer par un électricien de métier
	Interrupteur marche/arrêt (A 12) défectueux	Réparation par le service après-venteBalais de charbon
	Moteur défectueux
	Herbe trop haute	Régler sur une hauteur de coupe plus haute. Exercer une poussée sur la Barre de poignée (1) afin d'alléger la pression sur les roues avant.
Le moteur s'arrête	Blocage par corps étranger	Retirer le corps étranger
Les résultats de la coupe ne sont pas satisfaisants ou le moteur ne tourne pas correctement	Hauteur de coupe trop basse	Régler la hauteur de coupe
	Lame (18)émoussée	Faire aiguiser la lame ou la changer
	Zone autour de la lame bouchée	Nettoyer l'appareil
	Lame mal montée	Monter la lame correctement
La lame ne tourne pas	Lame bloquée par de l'herbe	Retirer l'herbe
	Vis de la lame (17) desserrée	Serrer à fond la vis de la lame de coupe
Bruits anormaux, Bruits de ferraille ou vibrations	Vis de la lame (17) desserrée	Serrer à fond la vis de la lame de coupe
	Lame endommagée Echanger la lame

Garantie

Chère cliente, cher client, Ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat. En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Conditions de garantie

Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.

La garantie s'applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par exemple le filtre ou des inserts) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs, l'accumulateur ou les parties qui sont en verre).

Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'article (par exemple IAN 12345) comme preuve d'achat.
• Vous trouverez le numéro d'article sur la plaque signalétique, sur la gravure, sur la page de titre de votre mode d'emploi (en bas, à gauche) ou comme autocollant au dos ou en dessous de l'article.
• Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées

ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif. Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.

Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés.

Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.

Service-Center

Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN 79723

Service Suisse

Tel.: [phone]

(0,08 CHF/Min., Mobilfunk max.

0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 79723

Agence de service rés-vente

Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente. Contactez d'abord le service après-vente cité plus haut.

Multiservices Moulinois Plus

38, rue du Général Hoche

03000 Moulins

Homepage:http://multiservices-moulinoisplus.fr/

A.S.A. Marina AG

Postfach Nr. 406

6906 Lugano Cassarate

Indice

Introduzione ....30

Utilizzo 30

Explosionszeichnung • Vue Éclatée Vista esplosa • Exploded Drawing
